Нажимные люки – Нажимные люки под плитку — размеры и цены в Москве, купить скрытый нажимной люк под плитку в интернет-магазине

Модели люков под плитку нажимных Хаммер имеют разный открывающий механизм: обычный замок с небольшим ключом, магнитные фиксаторы или специальную нажимную систему.

Размер и форма ревизионных люков могут быть разными. Стандартные параметры — от 200х200 до 1200х1200 мм, но некоторые производители выпускают изделия нестандартных размеров и форм: круглые, трапециевидные и т.п.

Основные составляющие люка любой модели следующие:

• рама;
• система открывания;
• металлические или пластиковые дверцы;
• замок или система фиксации дверей.

Особенности нажимных люков, которые устанавливаются под плитку

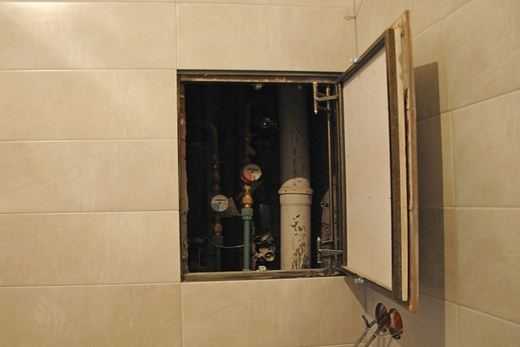

Люк под плитку нажимной — это разновидность ревизионных окон с усовершенствованной системой открывания. Такой тип устройства предназначен для незаметной установки в местах, где наличие обычного люка будет портить внешний вид помещения: в туалетах, ванных комнатах, кухнях.

Надежная система петель позволяет выдерживать большую нагрузку, которую осуществляют отделочные материалы: керамическая плитка, мозаика, искусственный камень.

Монтаж нажимных люков производится несколько иначе, чем обычных ревизионных окон. Они устанавливаются под поверхностью плитки, после чего на дверцу люка наклеивается обычная керамическая плитка. Поскольку размер люка можно подобрать в соответствии с параметрами плитки, отпадает необходимость разрезать материал.

Дверца нажимного люка покрыта не пластиком или металлом, а специальной пластиной из гипсокартона, на которую надежно наклеивается любая плитка.

Применяют нажимные люки для тех же помещений, что и обычные ревизионные окна, но их можно использовать для установки даже на самом видном месте, так как они будут незаметными и гармонично вписываться в интерьер.

Открываются дверцы следующим образом: после легкого нажатия на них срабатывают механические защелки, которые выдвигают люк во фронтальном направлении, после чего он отодвигается в сторону, давая полный доступ к внутренним коммуникациям. Такая система позволяет открывать люк без угрозы скалывания плитки.

Выбор ревизионного окна

Выбрать сантехнический люк, который будет соответствовать оптимальным параметрам для вашего помещения, несложно, главное — знать ассортимент выпускаемой продукции и ориентироваться в ценах. Подробно изучить модели данного устройства можно в крупных сетевых магазинах сантехники: «Леруа Мерлен», «Касторама», OBI и др.

Главным параметром выбора является ваш бюджет. Цена на модели люков может резко отличаться в зависимости от их устройства. Самые недорогие ревизионные окна имеют очень простое строение, изготовлены из тонкого листового металла или пластика, но их невозможно замаскировать под отделку помещения, вследствие чего их стараются устанавливать в незаметных местах либо там, где внешний вид не имеет значения. Единственные преимущества данных моделей — низкая стоимость и простота установки.

Следующие типы люков предназначены для скрытой установки, но имеют очень простое строение. Их дверцы имеют возможность установки под плитку, но фиксируется такая система обычными магнитами. Открывание производится при помощи дополнительных приспособлений — присосок или вмонтированной ручки.

Самый технологически продвинутый тип ревизионных окон — нажимные люки. Они менее распространены и имеют достаточно высокую стоимость, но практика установки показывает, что их надежность и простота использования превосходит все ожидания. Размеры нажимных моделей могут быть разными, от стандартных небольших окошек до люков, в которые без труда может пройти человек. Такие параметры сильно расширяют возможности для ремонта и особенно полезны для больших сантехнических узлов.

Нажимные люки Хаммер

Производственная фирма Хаммер выпускает множество моделей ревизионных окон, среди которых есть две модели люков с нажимной системой открытия.

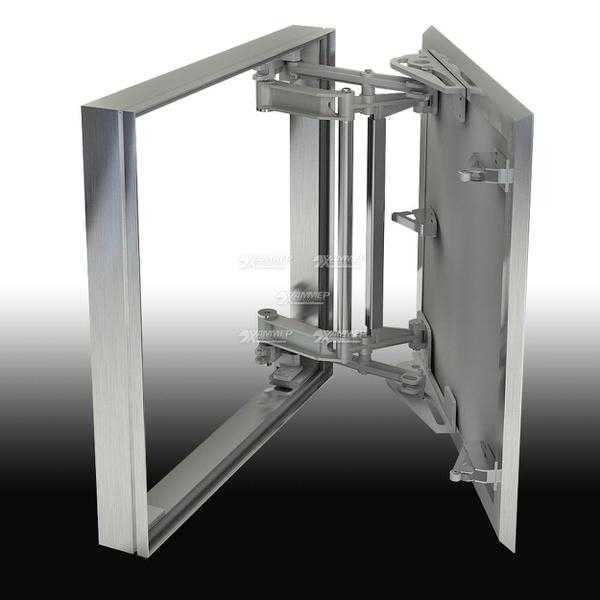

«Слава» (рис. 1). Данный люк под плитку нажимной обладает такими свойствами, как простота монтажа и надежность конструкции. Эти качества, в комбинации со сравнительно невысокой ценой, сделали данную модель весьма востребованной из всего ассортимента выпускаемой продукции.

Новшество модели «Слава», которое отличает ее от других люков, хорошо продуманная система соединений и шарниров. Она позволяет легко открыть люк, не используя ручек или других приспособлений. Получить доступ к коммуникациям можно, произведя легкое нажатие на ту сторону двери, под которой находятся защелки. Закрывание производится таким же легким нажатием, причем петли при этом двигаются таким образом, что самостоятельно совмещают дверцы с занимаемым им проемом.

Люки модели «Слава» обладают следующими особенностями:

1. Люк монтируется на расстоянии не ближе чем 80 мм от его петель к углу помещения.
2. Система открывания не требует дополнительных принадлежностей: ручек, присосок и т.п.
3. Люк может быть декорирован любыми материалами: керамической плиткой, мозаикой, искусственным камнем. Петли позволяют выдержать дополнительную повышенную нагрузку, не создавая со временем перекосов. Допустимая толщина отделки достаточно большая и составляет 15 мм.
4. Керамическая плитка, которой производится отделка люка, может быть большего размера, чем его дверцы, и крепится на него внахлест, что позволяет не обрезать плитку (рис. 2).
5. Наличие изоляции от шума и влаги позволяет устанавливать люк в помещениях с любыми эксплуатационными условиями.
6. Установка может производиться на любые типы поверхностей.
7. Конструкция может быть дополнена газовыми амортизаторами, позволяющими производить автоматическое открывание дверцы.

«Зевс» (рис. 3). Эта модель обладает теми же преимуществами, что и «Слава», но гораздо большей надежностью. Благодаря изменению конфигурации профиля и добавлению дополнительных ребер жесткости конструкция может выдержать огромную нагрузку. Все это позволяет производить установку люков под плитку нажимных Хаммер «Зевс» в проемы размером до 1600х1600 мм, после чего отделывать их керамической плиткой толщиной до 15 мм.

Монтаж ревизионных нажимных люков

Установка нажимного люка — довольно простой процесс, но он требует предельной точности, так как небольшие отклонения от положения плитки приведут к тому, что края не будут совпадать и люк будет немного заметен.

Рама ревизионного окна устанавливается в уровень с поверхностью стены и закрепляется с внутренней стороны входящими в комплект саморезами в комбинации с силиконовым герметиком. После наклеивания плитки на стену для люка должно остаться свободное пространство, которое по размерам равно параметрам плитки. Что касается дверцы люка, то на нее должно быть наклеено не менее 70% от площади плитки, причем со стороны петель облицовка не должна выступать больше чем на 4.5 см, так как при большем зазоре механизм не сможет полноценно функционировать.

Основное требование к расположению отверстия под ревизионное окно — оно должно быть на расстоянии не менее 80 мм от угла помещения, иначе выдвижной механизм не будет иметь достаточно пространства для маневров.

Обратите внимание, что при затирании швов между плитками ни в коем случае нельзя затирать пространство вокруг плитки, которая прикрывает дверцы люка. Конечно же, это требование кажется очевидным, но в общей суматохе можно позабыть о том, что под плиткой находится ревизионное окно.

Заключение по теме

Ревизионный люк любого типа предназначен не только для скрытия инженерных коммуникаций, но и для легкого доступа к ним. Это позволяет надежно скрыть лишние трубы, счетчики, запорную арматуру, но при этом в любой момент иметь простой и полный доступ для их обследования, снятия показателей или ремонта.

Нажимные люки «Слава» и «Зевс» от отечественного производителя, фирмы Хаммер, обладают надежностью конструкции, простотой установки и высокими эксплуатационными характеристиками. Они могут быть установлены как в домашней ванной комнате, туалете или кухне, так и в промышленных условиях. Благодаря надежной защите от шума и влаги, данные ревизионные окна могут работать в любых условиях. Широкий спектр размеров, от 200х200 мм до 1600х1600 мм, дает возможность выбрать именно такой люк, который подойдет в конкретной ситуации.

Нажимные люки фирмы Хаммер

????????????????????????????????????

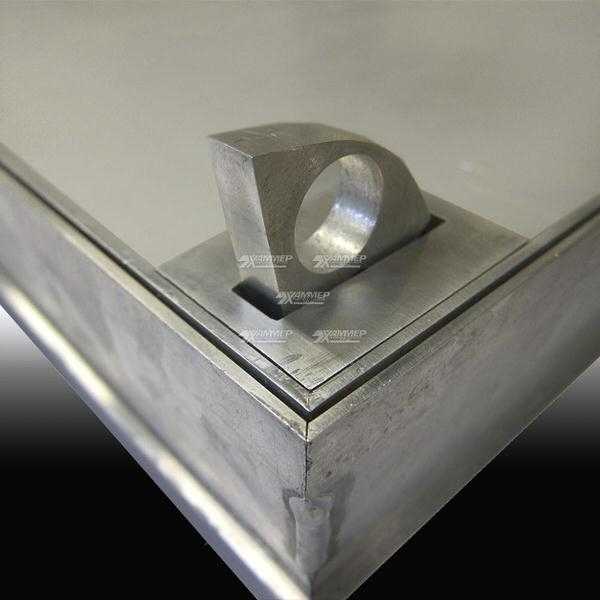

Напольный нажимной люк

Потайной люк дверь

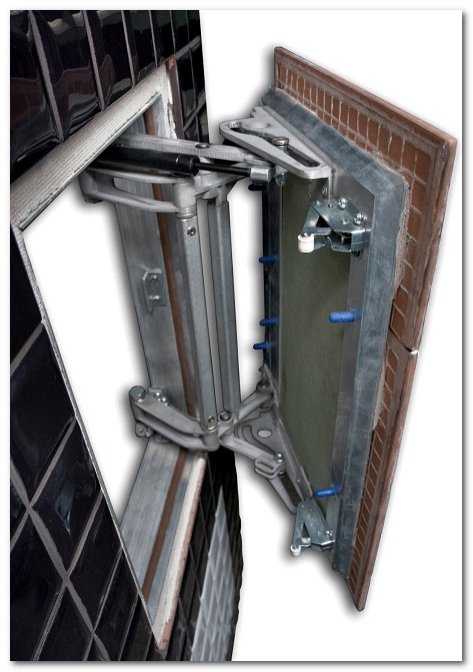

Конструкция нажимной двери

Таблицы размеров и цены люков

Выбрать и приобрести ревизионные окна «Слава» и «Зевс» можно у фирмы-производителя либо практически в любом крупном магазине строительных материалов.

thewalls.ru

Что собой представляют люки под плитку нажимные Хаммер?

Современное решение для скрытия инженерных коммуникаций — люки под плитку нажимные Хаммер. Хаммер — отечественный производитель, модели люков которого соответствуют всем требованиям качества и надежности. По своей сути нажимные люки — это высокотехнологические модификации обычных ревизионных окон, но их можно, в отличие от последних, установить незаметно, не портя интерьер кухни, ванной комнаты или туалета.

Устройство ревизионных люков

Ревизионный люк используют в местах, где может быть необходим быстрый доступ к инженерным коммуникациям: счетчикам, трубам, кабелям или запорной арматуре. Люки могут иметь обычную пластиковую или металлическую фасадную поверхность или быть приспособленными для последующей покраски, оклейки обоями или наклеивания керамической плиткой. Обычно ревизионные люки размещают на стенах, но они с тем же успехом могут монтироваться в пол, потолок и гипсокартонные перегородки.

Модели люков под плитку нажимных Хаммер имеют разный открывающий механизм: обычный замок с небольшим ключом, магнитные фиксаторы или специальную нажимную систему.

Размер и форма ревизионных люков могут быть разными. Стандартные параметры — от 200х200 до 1200х1200 мм, но некоторые производители выпускают изделия нестандартных размеров и форм: круглые, трапециевидные и т.п.

Основные составляющие люка любой модели следующие:

• рама;
• система открывания;
• металлические или пластиковые дверцы;
• замок или система фиксации дверей.

Особенности нажимных люков, которые устанавливаются под плитку

Люк под плитку нажимной — это разновидность ревизионных окон с усовершенствованной системой открывания. Такой тип устройства предназначен для незаметной установки в местах, где наличие обычного люка будет портить внешний вид помещения: в туалетах, ванных комнатах, кухнях.

Надежная система петель позволяет выдерживать большую нагрузку, которую осуществляют отделочные материалы: керамическая плитка, мозаика, искусственный камень.

Монтаж нажимных люков производится несколько иначе, чем обычных ревизионных окон. Они устанавливаются под поверхностью плитки, после чего на дверцу люка наклеивается обычная керамическая плитка. Поскольку размер люка можно подобрать в соответствии с параметрами плитки, отпадает необходимость разрезать материал.

Дверца нажимного люка покрыта не пластиком или металлом, а специальной пластиной из гипсокартона, на которую надежно наклеивается любая плитка.

Применяют нажимные люки для тех же помещений, что и обычные ревизионные окна, но их можно использовать для установки даже на самом видном месте, так как они будут незаметными и гармонично вписываться в интерьер.

Открываются дверцы следующим образом: после легкого нажатия на них срабатывают механические защелки, которые выдвигают люк во фронтальном направлении, после чего он отодвигается в сторону, давая полный доступ к внутренним коммуникациям. Такая система позволяет открывать люк без угрозы скалывания плитки.

Выбор ревизионного окна

Выбрать сантехнический люк, который будет соответствовать оптимальным параметрам для вашего помещения, несложно, главное — знать ассортимент выпускаемой продукции и ориентироваться в ценах. Подробно изучить модели данного устройства можно в крупных сетевых магазинах сантехники: «Леруа Мерлен», «Касторама», OBI и др.

Главным параметром выбора является ваш бюджет. Цена на модели люков может резко отличаться в зависимости от их устройства. Самые недорогие ревизионные окна имеют очень простое строение, изготовлены из тонкого листового металла или пластика, но их невозможно замаскировать под отделку помещения, вследствие чего их стараются устанавливать в незаметных местах либо там, где внешний вид не имеет значения. Единственные преимущества данных моделей — низкая стоимость и простота установки.

Следующие типы люков предназначены для скрытой установки, но имеют очень простое строение. Их дверцы имеют возможность установки под плитку, но фиксируется такая система обычными магнитами. Открывание производится при помощи дополнительных приспособлений — присосок или вмонтированной ручки.

Самый технологически продвинутый тип ревизионных окон — нажимные люки. Они менее распространены и имеют достаточно высокую стоимость, но практика установки показывает, что их надежность и простота использования превосходит все ожидания. Размеры нажимных моделей могут быть разными, от стандартных небольших окошек до люков, в которые без труда может пройти человек. Такие параметры сильно расширяют возможности для ремонта и особенно полезны для больших сантехнических узлов.

Нажимные люки Хаммер

Производственная фирма Хаммер выпускает множество моделей ревизионных окон, среди которых есть две модели люков с нажимной системой открытия.

«Слава» (рис. 1). Данный люк под плитку нажимной обладает такими свойствами, как простота монтажа и надежность конструкции. Эти качества, в комбинации со сравнительно невысокой ценой, сделали данную модель весьма востребованной из всего ассортимента выпускаемой продукции.

Новшество модели «Слава», которое отличает ее от других люков, хорошо продуманная система соединений и шарниров. Она позволяет легко открыть люк, не используя ручек или других приспособлений. Получить доступ к коммуникациям можно, произведя легкое нажатие на ту сторону двери, под которой находятся защелки. Закрывание производится таким же легким нажатием, причем петли при этом двигаются таким образом, что самостоятельно совмещают дверцы с занимаемым им проемом.

Люки модели «Слава» обладают следующими особенностями:

1. Люк монтируется на расстоянии не ближе чем 80 мм от его петель к углу помещения.
2. Система открывания не требует дополнительных принадлежностей: ручек, присосок и т.п.
3. Люк может быть декорирован любыми материалами: керамической плиткой, мозаикой, искусственным камнем. Петли позволяют выдержать дополнительную повышенную нагрузку, не создавая со временем перекосов. Допустимая толщина отделки достаточно большая и составляет 15 мм.
4. Керамическая плитка, которой производится отделка люка, может быть большего размера, чем его дверцы, и крепится на него внахлест, что позволяет не обрезать плитку (рис. 2).
5. Наличие изоляции от шума и влаги позволяет устанавливать люк в помещениях с любыми эксплуатационными условиями.
6. Установка может производиться на любые типы поверхностей.
7. Конструкция может быть дополнена газовыми амортизаторами, позволяющими производить автоматическое открывание дверцы.

«Зевс» (рис. 3). Эта модель обладает теми же преимуществами, что и «Слава», но гораздо большей надежностью. Благодаря изменению конфигурации профиля и добавлению дополнительных ребер жесткости конструкция может выдержать огромную нагрузку. Все это позволяет производить установку люков под плитку нажимных Хаммер «Зевс» в проемы размером до 1600х1600 мм, после чего отделывать их керамической плиткой толщиной до 15 мм.

Монтаж ревизионных нажимных люков

Установка нажимного люка — довольно простой процесс, но он требует предельной точности, так как небольшие отклонения от положения плитки приведут к тому, что края не будут совпадать и люк будет немного заметен.

Рама ревизионного окна устанавливается в уровень с поверхностью стены и закрепляется с внутренней стороны входящими в комплект саморезами в комбинации с силиконовым герметиком. После наклеивания плитки на стену для люка должно остаться свободное пространство, которое по размерам равно параметрам плитки. Что касается дверцы люка, то на нее должно быть наклеено не менее 70% от площади плитки, причем со стороны петель облицовка не должна выступать больше чем на 4.5 см, так как при большем зазоре механизм не сможет полноценно функционировать.

Основное требование к расположению отверстия под ревизионное окно — оно должно быть на расстоянии не менее 80 мм от угла помещения, иначе выдвижной механизм не будет иметь достаточно пространства для маневров.

Обратите внимание, что при затирании швов между плитками ни в коем случае нельзя затирать пространство вокруг плитки, которая прикрывает дверцы люка. Конечно же, это требование кажется очевидным, но в общей суматохе можно позабыть о том, что под плиткой находится ревизионное окно.

Заключение по теме

Ревизионный люк любого типа предназначен не только для скрытия инженерных коммуникаций, но и для легкого доступа к ним. Это позволяет надежно скрыть лишние трубы, счетчики, запорную арматуру, но при этом в любой момент иметь простой и полный доступ для их обследования, снятия показателей или ремонта.

Нажимные люки «Слава» и «Зевс» от отечественного производителя, фирмы Хаммер, обладают надежностью конструкции, простотой установки и высокими эксплуатационными характеристиками. Они могут быть установлены как в домашней ванной комнате, туалете или кухне, так и в промышленных условиях. Благодаря надежной защите от шума и влаги, данные ревизионные окна могут работать в любых условиях. Широкий спектр размеров, от 200х200 мм до 1600х1600 мм, дает возможность выбрать именно такой люк, который подойдет в конкретной ситуации.

Нажимные люки фирмы Хаммер

????????????????????????????????????

Напольный нажимной люк

Потайной люк дверь

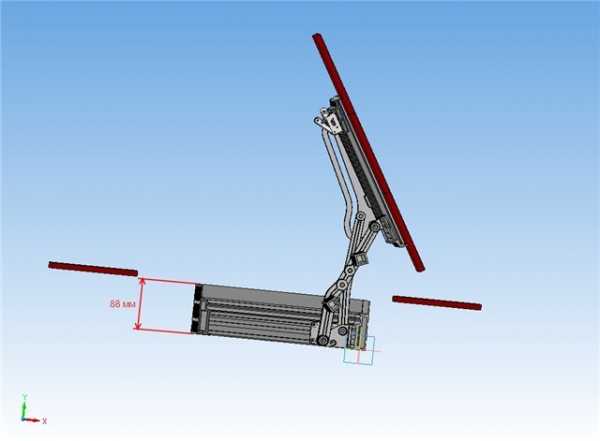

Конструкция нажимной двери

Таблицы размеров и цены люков

Выбрать и приобрести ревизионные окна «Слава» и «Зевс» можно у фирмы-производителя либо практически в любом крупном магазине строительных материалов.

openfile.ru

Нажимной люк под плитку: ревизионный сантехнический механизм

Скрыть трубную разводку в ванной комнате сегодня стало не проблема. Обычно стояки и счетчики воды располагаются в задней части комнаты, и раньше их просто прикрывали дверцей, которая закрывалась на защелку. В настоящее время этот вариант неприемлем. В первую очередь он просто устарел, во-вторых, чисто визуально дверца видна, а ведь хочется единства оформления. Поэтому сегодня на ревизионных окошках устанавливают дверцы-невидимки. И некоторые из моделей на самом деле не видны на стене, потому что в их конструкции нет ручек и других видимых элементов. Они полностью сливаются с отделкой стены, и только хозяин точно знает, где расположены лючки. Нажимной люк под плитку, а в ванных комнатах в качестве облицовки чаще всего и используется керамическая плитка, является современным подходом к решению задачи – замаскировать ревизионное окно.

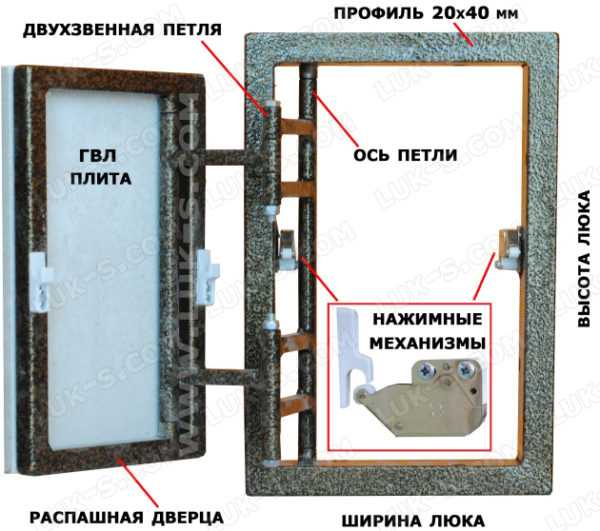

Если рассматривать нажимной люк с чисто конструктивной стороны, то он ничем от других лючков не отличается. Имеется в виду дверцы на магнитах, присосках или защелках. Просто в нажимных нет ручки, за которую надо тянуть приспособление, но в них присутствует специальная система открытия, которая носит название «Push to Open», то есть, нажал, чтобы открыть.

В основе данной системы лежит специальное устройство, которое называется адаптером. Оно устанавливается поперек закрывания лючка, а в конструкции есть пружина и сдерживающее устройство. Надавив на дверцу, соответственно нажимается и механизм, который запускает пружину, находящуюся в сжатом положении. Она распрямляется и отталкивает дверцу. Все достаточно просто.

Необходимо отметить, что производители пуш-систем сегодня предлагают два их типа – это система «Universal» и «Pin». Первый может быть использован с любыми видами петлей, второй только с теми, в конструкцию которых входит обратная пружина. Это в основном информация для тех, кто хочет собрать сантехнический люк под плитку своими руками. Готовые же нажимные люки под плитку – это заводские изделия, в которых уже учтены все нормы и правила эксплуатации.

Конструктивные особенности

Необходимо отметить, что керамическая плитка или мозаика – это тяжелые отделочные материалы. Поэтому скрытый люк под плитку должен выдерживать достаточно большие нагрузки. Вот почему данная разновидность люков изготавливается из металлического профиля.

По сути, металлическая конструкция представляет собой каркас, собранный из профилей, на который и навешивается дверца определенного размера. Поверх лицевой стороны дверцы устанавливается влагостойкий гипсокартон. Именно он будет являться основной для приклеивания кафеля. При этом можно подобрать размеры люков таким образом, чтобы плитка на него устанавливалась без подрезки. То есть, сначала выбирается сам отделочный материал, затем под него подбирается нажимной ревизионный люк с таким условием, чтобы его размеры точно совпали с размерами плитки в плане полного заполнения площади дверцы без подрезки кафеля.

Необходимо отметить, что подобрать люк под плитку несложно, потому что первый является изделием с достаточно большим размерным рядом. Да и по форме можно выбрать конструкцию: квадратную, прямоугольную, на заказ – овальную, круглую и так далее. Есть стандартные размеры, которые можно сразу же приобрести в магазине – это квадратной формы лючки с размерами от 200х200 мм до 1600х1600 мм.

Особенности монтажа

Ревизионный люк под плитку нажимного типа устанавливается по месту назначение не как другие разновидности. Все дело в облицовке, которая будет иметь свою толщину (до 15 мм). Поэтому сначала до общей облицовки ванной комнаты или туалета производится монтаж ревизионного лючка. Его поверхность, имеется в виду поверхность дверцы, отделанной листом гипсокартона, должна располагаться вровень с отделываемой стеной.

После чего производится облицовка по стандартной технологии с учетом отделки и самой дверцы приспособления. При этом необходимо учитывать, что сама поверхность лючка должна заполняться цельными элементами кафельной плитки. То есть, подрезка должна производиться, как обычно, у элементов, устанавливаемых с краев стены (по углам комнаты).

Некоторые мастера используют другую технологию отделки. Они начинают укладывать кафель от ревизионного проема, раскладывая плитку по периметру окошка. Затем облицовывается остальная плоскость стены, а уже после производится наклеивание плитки на саму дверцу нажимного люка. Самое главное в любой технологии – это ровная и единая плоскость облицовки вместе с люком. Ведь основное требование к нажимному лючку – это его невидимость.

Напольные модели

Когда разговор заходит о люках невидимках под плитку, необходимо понимать, что эти устройства могут быть расположены на любой поверхности помещения: стены, потолок или пол. Ведь их основная задача – это скрыть проем. А проемов в полу немало. Это вход в подвал, это ревизионные окошки, даже вход в гараж.

Чисто конструктивно люк напольный ничем не отличается от настенного или потолочного. Это все тот же каркас, сверху которого на петли устанавливается дверца. Единственное требование к напольным конструкциям – повышенная прочность. Поэтому покрывается дверца не гипсокартонным листом, а металлическим. Понятно, что к металлу плитку ничем не приклеишь, поэтому поверх металлической основы устанавливается каркас в виде сетки из проволоки. На него и укладывается кафель.

Необходимо отметить одну разновидность – это люки под плитку с амортизаторами (газовыми). Это особый подъемный механизм, который упрощает (облегчает) подъем самой дверцы люка. Каких бы размеров она не была, ее может поднять один человек, не прилагая больших усилий. При этом сама дверца открывается на 90°.

Конечно, назвать напольные конструкции нажимными очень сложно. Под своим большим весом, и весом плитки с клеевым составом дверца просто не поднимется. Поэтому в комплектацию таких люков входит специальный ключ, за который можно поднять устройство. Он съемный, так что виден будет только в процессе открытия проема.

Заключение по теме

Нажимной люк невидимка под плитку – это возможность скрыть технический проем так, чтобы он полностью сливался с облицовкой стены или пола. Таким образом, достигается эстетичность интерьера помещения, где люк планируется установить. С его помощью не только можно скрыть инженерные коммуникации, но и легко добраться до них, что очень важно в стесненных условиях ванной или туалета.

Сегодня кроме распашных конструкций (тип обычно открывающейся двери) производители предлагают и сдвижные варианты. Это когда после нажатия на дверцу, она выдвигается перпендикулярно стене, а затем отодвигается в сторону. Очень удобная модель.

oblicovshik.ru

ревизионные и нажимные. Фото + видео

Эпоха полов из ДВП и бумажных обоев ушла в прошлое. Становятся доступны новые материалы, растут возможности людей, меняется точка зрения на уютное жилище, проявляются новые тенденции. Сегодня, делая ремонт в своем доме, человек стремится сделать его не только комфортным, но и привлекательным. Вот почему многие стремятся скрыть внутренние коммуникации, спрятав их в пол или нишу в стене. Согласитесь, мало, кому кажется привлекательным стояк канализации или запорная арматура на трубопроводе горячего водоснабжения.

Но к скрытым и спрятанным коммуникациям все равно нужен периодический доступ. То ли кран перекрыть, то ли показания счетчиков проверить. Одним словом, нужна незаметная дверца или, говоря строительным языком, люк невидимка ревизионный.

Виды люков

Люки можно разделить на три основные группы. Это потолочные, настенные и напольные люки. На практике чаще всего используются настенные люки, так как основная масса инженерных коммуникаций прокладывается в нишах, выполненных в стеновых ограждениях. В качестве материалов для изготовления люков чаще всего используется металл или пластик. Важной характеристикой любого ревизионного люка является размер проема, доступ к которому он обеспечивает. В зависимости от вариантов монтажа люки могут иметь собственное декоративное покрытие или быть предназначенными для скрытой установки, так называемый, люк невидимка. Такой люк маскируют после установки, используя те же материалы, которыми отделана стена, в которой смонтирован люк (например, керамическая плитка, зеркальная плитка и другие).

Люк невидимка ревизионный

В современных квартирах различные трубопроводы сосредоточены в основном в туалете, ванной или на кухне. Традиционно стены этих помещений покрывают керамической плиткой. Такое решение продиктовано соображениями гигиены, легкости уборки и дезинфекции поверхностей. Вот почему наиболее востребованными являются люки невидимки под плитку.

Такие люки являются практически незаметными, сливаясь с общим фоном стен. Системы открывания таких люков не требуют установки ручек. Как правило, чтобы открыть такой люк невидимку, достаточно нажать на любую его сторону. Реже для их открытия используются присоски. Такая конструкция люка продиктована соображениями его невидимости.

Люк невидимка нажимной

Ревизионные нажимные люки невидимки могут отличаться конструкцией и иметь разные способы открывания. Это распашные, сдвижные, откидные или съемные люки. Распашные нажимные люки при открывании сначала фронтально выезжают из стены, а затем распахиваются в одну из сторон. Сдвижной люк невидимка под плитку отличается тем, что после фронтального выезда из стены сдвигается параллельно ей в сторону.

Откидной или съемный люк открывается при помощи внешних присосок, что менее удобно. Для запирания нажимного люка невидимки используются в основном роликовые пуш системы.

Выбрать готовый вариант люка

Как выбрать люк невидимку? Нужно начать с определения необходимых габаритных размеров ревизионного проема. Он должен обеспечивать беспрепятственный доступ к приборам учета или запорной арматуре и зависит от схемы расположения коммуникаций. Иногда чтобы не устанавливать люк огромных размеров, целесообразнее установить два или более небольших люков невидимок. Скажем, один для снятия показаний счетчиков, а второй для возможности управления магистральными кранами. В любом случае размеры дверцы должны соответствовать размерам кафельной плитки, которая будет на нее наклеиваться.

Кстати видео о том, как правильно выбрать люк невидимку под настенную плитку:

И еще один небольшой совет по выбору люка:

Вторым важным фактором при выборе люка невидимки под плитку является способ его открывания. Он может зависеть от габаритных размеров ревизионного люка, места его установки и наличия в непосредственной близости предметов, которые могут препятствовать тому или иному способу открывания. В качестве таких препятствий может выступать унитаз, сливной бачек, ванна, стиральная машинка или разнообразные шкафчики.

Наиболее удобным, несомненно, является люк невидимка нажимной, независимо от распашного или сдвижного способа открывания. К счастью, современная промышленность предлагает огромный ассортимент люков невидимок, и выбрать подходящий не составляет особого труда. Но даже если выбор не состоялся, можно изготовить люк невидимку под плитку самостоятельно. Сделать это под силу практически каждому.

keramtile.ru

Установка ревизионных (невидимок) люков под плитку: сдвижной, нажимной

Канализационный стояк нуждается в ревизионной дверце или люке. Если такую конструкцию не предусмотреть, протечка или осмотр участка стояка в квартире потребует снятия отделочного слоя стен и последующего косметического ремонта. При установке используют дверцы заводского изготовления или конструкции, изготовленные самостоятельно.

Ревизионные люки устанавливают в ванной комнате или санузле

Конструкция ревизионных люков

Ревизионные люки устанавливают в ванной комнате или санузле в зависимости от того, где проходит канализационный стояк. Вся конструкция представляет собой дверцу в стене, которая отделывается так же, как и вертикальная поверхность. Существует четыре типа конструкции люков:

• распашные;
• нажимные;
• сдвижные;
• откидные.

Выбор зависит от требований и предпочтений заказчика, а также от расстановки сантехнических приборов и мебели в ванной комнате или санузле. Каждый тип нужно рассмотреть в отдельности, чтобы сделать правильный выбор.

Распашные люки: популярный вариант

Люки под плитку этого типа представляют собой дверцу, открывающуюся относительно вертикальной поворотной оси, расположенной справа или слева. Замок относится к ролико-клиновидному типу. В качестве фиксирующего механизма используется присоска. Такая конструкция подходит под отделку гладкой плиткой, натуральным камнем или другими отделочными материалами. Выпускается два варианта корпуса: алюминиевый и стальной.

Ревизионная дверца с корпусом из алюминия имеет более низкую стоимость, но этот материал не обладает высокой прочностью. Допустимая нагрузка на дверцу находится в пределах 3-38 кг в зависимости от размера. Крышка люка вместе с корпусом весит от 2,9 кг до 13,3 кг. Размеры люков под плитку из алюминия такие:

• минимальная ширина — 200 мм;
• минимальная высота — 300 мм;
• максимальная ширина — 600 мм;
• максимальная высота — 1200 мм.

Производитель гарантирует ресурс открытий и закрытий не менее 3000 раз. Так как открытие люка требуется не часто, то замена будет не нужна в течение долгого времени. Например, если принять, что за дверцей расположены счетчики воды, водопроводные и канализационные трубы, то доступ к ним может понадобиться одни раз в месяц для снятия показаний с приборов учета. Условно примем, что открывать технологические люки нужно два раза в месяц. По расчетам получается, что срок службы люка в этом случае составит более 125 лет.

Установка люка из стали стоит дороже, но материал более прочный и обеспечивает высокую надежность конструкции. Максимальная нагрузка на дверцу конструкции — 6-30 кг, корпус вместе с дверцей весит от 3 кг до 24 кг. Стальные изделия заводского изготовления имеют такие размеры:

• минимальная ширина — 200 мм;
• минимальная высота — 300 мм;
• максимальная ширина — 600 мм;
• максимальная высота — 1200 мм.

Удобный способ обеспечить легкий доступ к канализации

Ревизионная дверца под плитку рассчитана на 3000 циклов открывания и закрывания.

Нажимные люки

Нажимной люк открывается после нажатия. Механизм работает таким образом, что после воздействия не конструкцию механические защелки выдвигают дверцу немного вперед, потом они сдвигается в сторону. За счет такого устройства можно экономить пространство ванной комнаты или санузла.

Нажимной ревизионный люк в отличие от распашного не дает риска повреждения отделочных покрытий при неаккуратном или быстром открывании. Конструкция позволяет снизить угрозу скалывания плитки или повреждения краски при открывании.

Нажимные конструкции не так распространены, как другие типы люков. Они просты и удобны в эксплуатации, но имеют более высокую стоимость. Монтаж люков требует точности. Дверцу располагают на расстоянии не менее 8 см от угла помещения, расположение на меньшем расстоянии нарушит работу механизма.

Размеры ревизионных люков такой конструкции находятся в пределах от 200×200 мм до 1600×1600 мм. Такой широкий диапазон позволяет подобрать удобную дверцу, в которую при необходимости сможет пройти человек.

Сдвижные люки — простой доступ при ограниченном пространстве

Часто случается так, что ванная или санузел в квартире имеют небольшие размеры, особенно это характерно для домов старой постройки. В этом случае выходом из положения станет сдвижной люк. Конструкция не требует свободного пространства перед дверцей, выдвижение вперед происходит всего на 12 мм, далее конструкция отодвигается в сторону. Отступ позволяет предотвратить риск повреждения отделки стен и необходимость в косметическом ремонте.

Конструкция закрепляется на стену саморезами или дюбелями. Надежные замки предотвращают риск открывания без необходимости. Ревизионная дверца под плитку выпускается с двумя типами замка:

• ролико-клиновый замок подойдет для гладкой плитки, фиксация осуществляется с помощью присосок;
• ролико-нажимной используют для рельефной и шершавой плитки.

Сдвижной люк под плитку изготавливается из двух видов материала:

• легкие и недорогие алюминиевые;
• прочные стальные.

Встраиваемый люк под плитку может быть однодверным или двухдверным. Для сдвижных моделей отдают предпочтение двухдверным вариантам. При требуемой высоте более 1 м лучше выбрать дверцу другого типа, поскольку большая высота приведет к расшатыванию механизма. Установка люка под плитку сдвижной конструкции предусматривает следующие размеры:

• 400×400 мм;
• 400×500 мм;
• 500×400 мм;
• 500×500 мм.

Эти размеры стандартные, при необходимости производители выпускают изделия нестандартных размеров и форм, но это повышает стоимость готовой конструкции.

Откидные изделия — простота и удобство

Так же как и в предыдущем случае, установка ревизионных люков под плитку откидного типа подойдет для труднодоступных мест. Этому варианту конструкции не нужно место впереди для распахивания и по бокам для сдвигания, что позволяет устанавливать его даже в очень стесненных условиях.

Нажимной люк, хорошее решение для маленьких помещений

Дверцы фиксируются в нужном положении с помощью присосок. Средством для удержания изделия под углом служат металлические цепочки. При необходимости внешнюю часть люка снимают с петель, и ниша полностью открывается. Снятие дверцы вместе с отделочным слоем плитки может привести к ее повреждению. При работах снятую дверцу роняют или она падает от неосторожного движения. По этой причине монтаж люка под плитку откидного типа нежелателен. Модель используют, только если невозможна установка других типов.

Нагрузка на дверцу для изделий из алюминия или стали допускается не более 5-7 кг. Ресурс использования составляет 3000 циклов открывания и закрывания.

Выбор типа открывания дверцы диктуют условия каждой отдельной квартиры. В зависимости от размеров помещения и расположения сантехнических приборов выбирают определенный тип люка. Замок для конструкции подбирается в зависимости от отделочного покрытия.

Люки с высокой грузоподъемностью

Если в ванной комнате или санузле планируется сложная отделка с большим весом на квадратный метр, нужно сразу задуматься об установке усиленной конструкции люка. Исходя из приведенных ранее значений видно, что обычные люки подходят при нагрузке на дверцу не более 40 кг. При применении в качестве материала отделки керамогранита, гранита или натурального мрамора, нагрузка на петли возрастает, что приведет к их быстрой поломке.

Каркас изготавливается из стальных труб с дополнительными ребрами жесткости. Рекомендуется отказаться от нажимного механизма в качестве замка при высоте люка более 1 м и отдать предпочтение присоскам. Проблемы с нажимными конструкциями вызваны тем, что нажатие на отдельные защелки должно быть одновременным и с определенным усилием. Также выбор замка обусловлен тем, что тяжелые материалы (керамогранит, мрамор, гранит) имеют гладкую поверхность.

Установка сантехнических люков с усиленными петлями и каркасом оправдана, когда суммарная масса материалов, нужных для отделки дверцы превосходит 40 кг. Размеры изделий:

• минимальная ширина — 0,2 м;
• минимальная высота — 0,4 мм;
• максимальная ширина 9для однодверной конструкции) — 0,7 м;
• максимальная высота — 2 м.

ПОСМОТРЕТЬ ВИДЕО

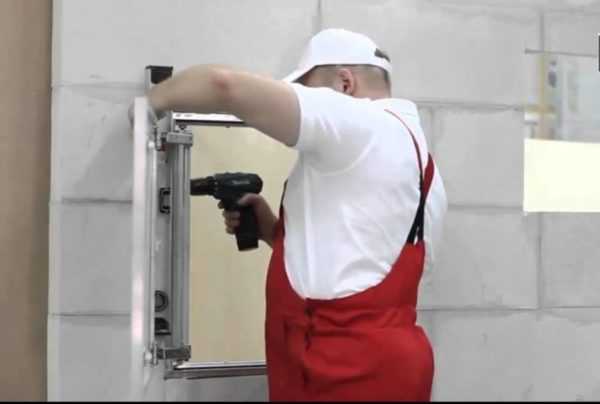

Монтаж люков-невидимок

Люки, которые сливаются с поверхностью, позволяют обеспечить доступ к канализационному стояку или водопроводным трубам без нарушения визуальной целостности отделки. Чтобы установить ревизионные люки своими руками, работу нужно вести в следующем порядке:

1. Подготовка проема для установки. Ниша должна быть подогнана под стандартные размеры люка, делают это с применением металлического профиля.
2. После завершения подготовки люки-невидимки устанавливают в отверстие в стене, производят фиксацию клиньями и закрепляют на саморезы или дюбели.
3. Облицовка дверцы.
4. После закрепления облицовочного слоя по периметру конструкции с внешней и внутренней стороны закрепляют малярную ленту. При этом нужно обеспечивать необходимый зазор, величина которого составляет 2-3 мм. Выполняют заполнение шва герметиком. Цвет состава нужно подобрать таким же, как и затирка швов плитки. это позволит сделать люк незаметным.
5. Лишний герметик удаляется, малярная лента снимается.
6. Нужно выждать время засыхания герметизирующего состава, после чего производят его разрез по всему периметру. Монтаж люка завершен.

Если установить люк-невидимку под плитку с соблюдением технологии, он прослужит долго, а проблем при эксплуатации не возникнет. Важно грамотно подобрать конструкцию и несущую способность дверцы.

Люки-невидимки под плитку — способ обеспечения доступа к инженерным коммуникациям без ущерба для внешнего вида помещения и его полезной площади.

trubexpert.ru

нажимные люки

нажимные люки . Нажми для просмотра Как подобрать? Как установить люк — невидимку для плитки? Все этапы! Видеоурок. Купить люки…       Тэги:   Нажми для просмотра Компания «Санкомф» предлагает большой выбор инженерно- антехниче кого оборудован ия. У нас можно приобрес…       Тэги:   Нажми для просмотра Типичная ошибка при монтаже скрытого люка и что сделать чтобы избежать этой ошибки.       Тэги:   Нажми для просмотра Посмотрим, какие люки под плитку лучше: стальные или алюминиевы е. Сравним механизмы нажимного откры…       Тэги:   Нажми для просмотра Если на этом видео наберётся 5 лайков то я выпущу видео как скачать Minecraft версия !!!       Тэги:   Нажми для просмотра Многие новички в майнкрафте не знают, как скрафтить дверь, люк, нажимную плиту, забор и калитку ….       Тэги:   Нажми для просмотра Новые люки под пликту «Шаркон&q uot; оснащены магнитно-н жимными замками и специальны ми выталкиваю щими…       Тэги:   Нажми для просмотра В очередной раз наша продукция помогает дизайнерам программы «Дачный ответ» канала НТВ воплотить свой…       Тэги:   Нажми для просмотра Это рассказ про лучшие ревизионны е люки АлюКлик Revizor под плитку для ванных комнат. Рассказ…       Тэги:   Нажми для просмотра Люки невидимки под плитку компании «Практик а», серия «ЕвроФор мат», на стенде люк АТР 40-60, открываетс я…       Тэги:   Нажми для просмотра Люк под плитку серии Т 34 изготовлен из специально го алюминиево го профиля. Снаружи дверцу покрывает.. .       Тэги:   Нажми для просмотра Ведущий отечествен ный телеканал, в своей утренней телепрогра мме презентова л многомилли онной аудитории.. .       Тэги:   Нажми для просмотра В видео показываю свою квартиру и ранее смонтирова нный короб. Рассказыва ю как собирал люк и показываю.. .       Тэги:   Нажми для просмотра На выставке Buildex 2013 мы представил и супер новинку АлюКлик-М Revizor. Это современны й уникальный люк под …       Тэги:   Нажми для просмотра Люк невидимка нажимной под плитку со съемной дверцей на цепочке. Очень удобен при установке в трудн…       Тэги:   Нажми для просмотра Мы производим лучшие Ревизоры для маскировки инженерных коммуникац ий. АлюКлик и Т-34 для ванных комнат самы…       Тэги:   Нажми для просмотра Всем привет))) В данном видео я рассказал и показал на наглядном примере, каким образом я выполняю работы…       Тэги:

funer.ru
