Обратный клапан для насосной станции: какой выбрать, куда ставить

Автор Пётр Андреевич На чтение 3 мин. Опубликовано 13.01.2019

Обязательным оснащением системы водоподачи является обратный клапан для насосной станции. Благодаря этому элементу после отключения прокачивающего механизма, вода не стекает обратно в источник (колодец, скважину). Иными словами, благодаря обратному клапану трубопровод всегда остается заполненным. Это значит, что если мы повернем ручку крана, вода тут же потечет. Несмотря на кажущуюся простоту, изделие нужно правильно подобрать.

Из какого материала должен быть изготовлен клапан

Знание используемых материалов позволяет выбрать оптимальную модель обратного клапана.

Данный вид изделий может быть из:

1. Латуни. Не подвергается коррозии, не окисляется, не гниет. Материал прочен, долговечен, но относится к сегменту дорогостоящих. При этом, сплав ломкий, подвержен механическим воздействиям и используется, в основном, профессионалами.
2. Чугун. В быту применяется крайне редко, так как при малой себестоимости является материалом хрупким. Он подвержен старению, работает долго, но обрастает известковым налетом, что нежелательно при организации системы водоснабжения.
3. Нержавеющая сталь. Сплав выдерживает механические нагрузки. На нем не появляются очаги коррозии. Не гниет, устойчив к агрессивной среде, инертен к воде и химическим соединениям. Единственный минус – высокая стоимость.

При выборе обратного клапана для насосной станции, нужно помнить, что в маркировке указаны материалы, из которых изготовлены все элементы. Если, скажем, корпус латунный, то это не исключает, что внутренние элементы изготовлены, например, из пластика. Так производители стараются удешевить конструкцию. Потребитель, не являясь профессионалом, покупает не самую лучшую модификацию.

Как установить обратный клапан

Задача оборудования этого типа – пропускать воду из источника и не давать ей стекать обратно. Место для установки определяется схемой монтажа системы водоснабжения:

1. Глубинный насос в колодце (скважине). Клапан вставляется после насоса на входе в трубопровод.
2. Поверхностный насос. Обратный клапан монтируется либо перед ним, либо сразу после него (зависит от удаленности насосной станции от источника).
3. Насос в доме. Место монтажа – заборная труба. То есть, при остановке системы вода остается в контуре, как до насоса, так и после.

В процессе монтажа важно сохранить систему герметичной. Учитывая, что нормальное давления в трубопроводе от 1,5 бар, наилучшее соединение – резьбовое. В качестве уплотнителей служат резиновые кольца, идущие в комплекте и ФУМ-летна.

Обзор популярных моделей

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

vodatyt.ru

Для чего нужен и как монтируется обратный клапан для насоса?

Обратный клапан для воды для насоса – устройство, которое необходимо для того, чтобы не выпускать назад ту жидкость, которая уже закачана в систему.

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

1. Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
2. Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
3. Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Независимо от показателей, обратный клапан как элемент запорной аппаратуры должен справляться со всеми возложенными на него задачами, включая регулирование расхода воды, обеспечение заданного давления, контроль уровня потока жидкости.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

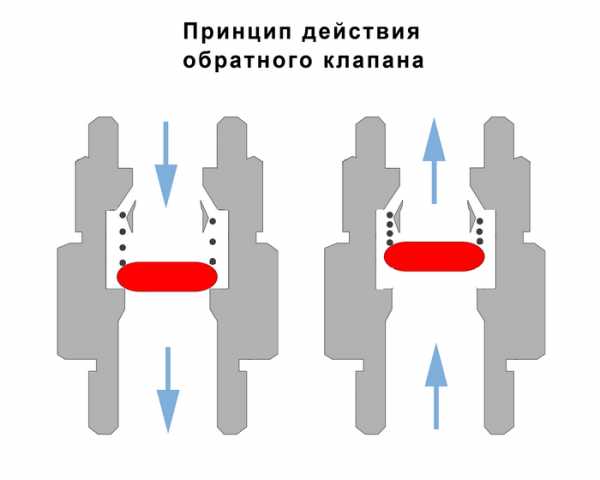

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

1. Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
2. Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Обратный клапан для погружного насоса

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Они бывают разных видов – например, с откидным механизмом, где затвор на шарнирах крепят над седлом, или с подъемным механизмом, когда заслонка поднимается вверх под давлением водяного потока. Заслонки делают из металла или полимеров.

Установка обратного клапана

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Нюансы монтажа обратного клапана

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

При большом расстоянии их часто монтируют несколько. 1 – на выходе из насоса, 2 – там, где устраивают вход системы в дом или у гидроаккумулятора либо блока автоматики.

Самодельный обратный клапан

Теоретически обратный клапан можно собрать своими руками. Для этого придется приобрести целый ряд деталей, включая муфту (важно, чтобы резьбовое соединение было наружным), тройник (у него должно быть внутреннее соединение соответствующей резьбы), пружину такого размера, чтобы она в тройник входила свободно. Дополнительно понадобится металлический шарик, диаметр которого на 2-3 мм меньше внутреннего размера тройника.

Последний можно брать стандартный, изготовленный из стального или латунного сплава. Этот тройник играет роль корпуса клапана, на него устанавливают муфту, а с 2 стороны – упомянутый шарик и пружину, а затем заглушку. Для этого необходимо приобрести пробку с резьбой и ФУМ-ленту.

Важно, чтобы степень сжатия пружины была правильно отрегулирована и не мешала свободному току воды, а при снижении напора обеспечивала закрытие выхода.

vodasovet.ru

Где поставить обратный клапан в насосной станции. Обратный клапан для насосной станции

Одним из самых важных элементов автономной системы водоснабжения является обратный клапан.

Благодаря ему в водопроводе сохраняется постоянный уровень давления, исключается утечка воды из системы и остановка насоса.

Некоторые модели насосных станций оборудованы встроенным обратным клапаном, но для большей их части требуется доукомплектация этим элементом.

Задача обратного клапана – пропустить поток воды к насосу и воспрепятствовать его обратный ход. Клапаны этого типа относятся к устройствам прямого действия.

Это означает, что для его работы не требуется ни внешнего управления, ни источника энергии. Открывается и закрывается обратный клапан под воздействием движения потока жидкости сквозь него.

При работающем насосе клапан открывается и пропускает воду по трубопроводу, а в случае отключения агрегата он закрывается и не пропускает ее в обратном направлении.

При этом давление в магистрали до обратного клапана падает до нуля, а после него – сохраняется.

Также рекомендуем ознакомиться со статьей , оно необходимо для автоматического включения и выключения насоса, работая в паре с гидроаккумулятором оно обеспечивает поддержание избыточного давления в сети, компенсацию гидравлических ударов.

Еще одна интересная статья про принципы работы бытовых насосных станций , в ней приводятся цены, отзывы, характеристики и советы по выбору таких станций.

Классификация ^

Существуют два вида обратных клапанов, которые отличаются между собой конструктивным исполнением перекрывающего элемента:

• клапаны – имеют вид золотника, используются на горизонтальных участках трубопроводов;
• затворы – выпускаются в виде круглых дисков, их можно монтировать как на горизонтальном, так и на вертикальном участке трубопровода.

По исполнению запирающего элемента обратные клапаны делятся на несколько групп:

• клапаны подъемного типа: затвор (запирающий элемент) в них подпружинен, перемещаться может только вверх или вниз.

Под воздействием давления потока воды на подаче пружина сжимается – и клапан открывается. Как только водный поток ослабевает, пружина возвращает затвор в положение «закрыто».

Подъемные обратные клапаны имеют внушительные размеры, в системе водоснабжения они применяются очень редко.

Их основная область применения – котельные и системы теплоснабжения промышленных предприятий;
• клапаны шарового типа: роль запорный элемент в такой конструкции представляет собой шар, выполненный из полимера или чугуна.

Встречаются и резиновые шары. Закрытие устройства осуществляется только под воздействием силы тяжести: пружины в шаровых клапанах не используются.

Клапаны с шаровым затвором чаще всего используются в канализационных системах, но и а водопроводных сетях они себя отлично зарекомендовали.

Конструкции такого рода имеют низкое гидравлическое сопротивление. Однако, вследствие немалых габаритов и массы шаровые обратные клапаны намного дороже прочих типов;

• обратные клапаны поворотного типа: запорный элемент имеет вид откидной створки. Он закреплен на оси, расположенной вне проходного сечения.

Такая конструкция клапанов применяется большей частью на трубопроводах диаметром более 50 мм.

По типу присоединения поворотные обраты клапаны делятся на фланцевые, муфтовые и межфланцевые.

• Фланцевые клапаны имеют большие размеры и массу. Для их изготовления используют чугун и сталь. Это самые дорогие изделия в группе поворотных обратных клапанов.
• Межфланцевые клапаны дешевле, но они «грешат» более высокими потерями напора по сравнению с фланцевыми.
• Самые дешевые поворотные обратные клапаны – муфтовые.

На их производство идут латунь и чугун. Потери напора на муфтовых клапанах меньше, чем на фланцевых и межфланцевых.

• Дисковые обратные клапаны: в качестве запорного органа используется диск, размещенный перпендикулярно к оси потока.

Перемещается он вдоль оси водопровода. В основном, дисковые клапаны и

medatlanta.ru

Обратный клапан насосная станция. Обратный клапан для насосной станции

Обратным клапаном называется автоматически срабатывающее защитное устройство прямого действия, предотвращающее движение обратного потока воды в гидросистеме. В зависимости от типа устройства, его монтаж может осуществляться как вертикально, так и в горизонтальном положении.

Обязательным условием является крепление устройства строго по направлению движения водяного потока, которое можно определить, пользуясь инструкцией в техническом описании либо по стрелке, имеющейся на его корпусе.

Такие устройства являются необходимым элементом системы автономного водоснабжения. Их основной функцией является защита трубопроводных и насосных гидросистем при возникновении аварийных ситуаций.

Преимущества:

• бесшумная работа в вертикальном либо горизонтальном положении;
• предотвращение скачка давления (гидравлического удара) в системе;
• низкая чувствительность к загрязнениям;
• возможность монтажа в трубопроводах большого диаметра;
• малые гидравлические потери.

В большинстве случаев запорный орган (основной элемент устройства) выполнен в виде круглого плоского лепестка, вращающегося вокруг оси всего механизма. Без воздействия давления воды он находится в закрытом положении. Под воздействием прямого потока воды он открывается, а при его движении в противоположную сторону (при снижении давления, остановке насосной станции, разрыве трубопровода и т. п.) закрывается.

Тип устройства выбирается в зависимости от диаметра трубы в месте его предполагаемой установки. При этом следует принимать во внимание вероятность уменьшения давления насоса на 0,5 атмосфер.

Типы обратных клапанов

Межфланцевые, двухстворчатые, пружинные дисковые

Этот вид устройства является самым компактным. В качестве затвора используется пластина с пружиной, выполняющей роль прижимного элемента.

При прохождении потока воды пластина под ее давлением отжимается и обеспечивает свободный проток. Как только давление снижается, пружина сжимается, прижимая диск к седлу и проточное отверстие перекрывается. Диаметр таких конструкций может варьироваться в пределах 15 — 200 мм.

Сложные гидросистемы при сбоях либо остановке насоса подвержены гидроудару, способному нанести серьезные повреждения системе. Для таких систем предусмотрены двухстворчатые клапаны со специальными амортизаторами, смягчающими гидроудары.

Запорный диск под воздействием водяного потока складывается пополам. В исходное состояние диск возвращается под действием обратного потока, прижимающего его к седлу. Габариты варьируются в пределах 50 — 700 мм.

Главными достоинствами обратных межфланцевых клапанов являются небольшие габариты и масса, а также отсутствие в их конструкции фланцев для крепления к трубопроводу.

К остальным преимуществам можно отнести простые монтаж и эксплуатацию, а также возможность крепления как на горизонтальных участках трубопровода, так и на вертикальных и наклонных.

Существенным недостатком является необходимость полного демонтажа устройства для его ремонта.

Обратные, поворотные либо лепестковые

Запорным элементом в конструкции такого типа является золотник — «захлопка». Ее ось поворота располагается выше проходного отверстия. Проходящий под напором поток воды откидывает «захлопку» и беспрепятственно следует далее. При уменьшении давления ниже допустимого уровня золотник спадает и закрывает проход в трубопроводе.

В крупногабаритных обратных клапанах золотник ударяется о седло достаточно сильно, что является причиной быстрого выхода конструкции из строя. В дальнейшем это может спровоцировать возникновение гидравлического удара при очередном срабатывании.

Из-за этого выпускают два вида поворотных клапанов.

1. Простые, диаметром до 400 мм. Они устанавливаются в гидросистемах, способных выдержать ударные явления без особых последствий для дальнейшего функционирования.
2. Безударные содержат элементы, обеспечивающие золотнику плавную и мягкую посадку на седло.

Достои

medatlanta.ru

Обратный клапан на скважинный насос где ставить. Краткий обзор обратных клапанов для насосных станций

Чтобы решить проблемы с водоснабжением раз и навсегда, имеется хороший выход — устройство своей собственной насосной станции. По своей сути, это система, которая состоит из насоса, занятого перекачкой воды из скважины или колодца, а также трубопровода, обеспечивающего ее доставку к местам водозабора.

Устройство каждого элемента системы — довольно важный и ответственный этап, поэтому ко всему требуется подходить основательно, с обязательным учетом всевозможных рисков. Довольно значимым является тот момент, что труба, которая присоединена к насосу, должна быть постоянно заполнена водой, чтобы он ее беспрепятственно качал. А для этого требуется установить обратный клапан для Традиционно его устанавливают в паре с фильтром грубой очистки. Его задачей является предохранение насоса от попадания в него разнообразных примесей, оседающих на сетке фильтра.

Особенности

Обратный клапан для насосной станции предназначен для установки на всех трубопроводах. Особенно в самых важных местах. Он предназначен для обеспечения защиты насоса от нежелательного реверса водного потока, что может повредить его либо полностью вывести из строя. Это довольно важно и значимо не только для крупных производственных помещений, но и для бытовых Итак, что дает обратный клапан для насосной станции, какими преимуществами обладает система, в которой он используется, и так ли необходимо его применять — все это будет описано далее.

О насосах

Большинство насосов устанавливается горизонтально, но только не в тех случаях, когда речь идет об обратном клапане, предназначенном для расположения прибора вертикально. А это обеспечивается тем, что данное приспособление в сборе с фильтром грубой очистки и редуктором характеризуется малыми габаритами, позволяющими проводить монтажные работы даже в довольно узком пространстве — в колодце или в скважине. Чтобы более ясно и четко поним
