Как сделать ножки для мангала своими руками

В домашней мастерской можно сделать прочные и оригинальные ножки для мангала своими руками. Эта часть конструкции играет важную роль, как в устойчивости очага, так и в его презентабельности. При обустройстве участка необходимо уделять внимание каждой мелочи. Во многих дворах на мангале готовят почти каждый день. Исходя из этого, жаровня должна отличаться надежностью и долговечностью. Но если приходят гости, то они в первую очередь обращают внимание на внешний вид жаровни. Именно его ножки создают общее впечатление от всего сооружения, вызывая у людей восхищение от увиденного.

Прежде чем сделать мангал своими руками, необходимо определиться с типом его конструкции. Эти сооружения изготавливаются в стационарном, переносном, разборном и складном варианте. Вес и размер очага может варьироваться от нескольких килограммов до тонны. Под различные виды печей делаются опоры с широким диапазоном применяемых материалов, обладающих определенными эксплуатационными и визуальными свойствами. Рассмотрим, как сделать опоры для очагов различного типа.

Ножки из кирпича и камня

Этот материал применяется при строительстве стационарных жарочных комплексов. Каменные и кирпичные опоры отличаются высокой прочностью и надежностью. Принимая решение о выборе подобного материала, владельцы участка ориентируются на его презентабельность. Стационарный комплекс барбекю хорошо гармонирует с кирпичным домом, дорожками и площадками из брусчатки и альпийскими горками.

Для того чтобы каменные подпорки сохраняли вертикальное положение, для них необходимо соорудить фундамент. Делается он в виде монолитной плиты или отдельных блоков.

Изготовление кирпичных опор на бетонном фундаменте предполагает наличие таких инструментов и материалов:

• рулетка;
• уровень;
• болгарка;
• мастерок;
• лопата;
• цемент;
• песок;
• щебень.

Чтобы построить каменную подставку под очаг, нужно выполнить такие действия:

1. Изготовить фундамент. После проведения разметки выкапываются ямы глубиной 40-80 см в зависимости от типа грунта. В яму засыпается подушка из песка и щебня, устанавливается арматурный каркас. Бетон заливается, уплотняется и выравнивается.
2. После укладки гидроизоляции возводятся опоры. Оптимальной является ширина в 1 кирпич. Высота выбирается исходя из размера очага и роста повара.

На возведенное основание крепятся мангалы без ножек, которые изготавливаются самостоятельно или приобретаются в специализированных магазинах. При необходимости проводится отделка камня штукатуркой или огнеупорной плиткой. Если облицовка использоваться не будет, то рекомендуется обработать кирпич и швы гидрофобной пропиткой для защиты материала от влаги.

Изготовление съемных ножек

Съемные ножки делаются для носимых и разборных моделей мангалов. Оснащение очага съемными опорами проводится в тех случаях, когда жаровня используется периодически или только в теплое время года. В межсезонье ножки на мангал вместе с очагом хранятся в сарае, гараже или в подвале. Кроме этого, разборное изделие можно перевозить в багажнике легковой машине или в прицепе во время путешествий или отдыха на природе.

Чтобы изготовить съемные опоры для мангала своими руками, потребуется следующее:

• болгарка;
• сварочный аппарат;
• угольник;
• складной метр;
• гаечный ключ;
• набор плашек;
• струбцины;
• уровень.

Наиболее надежным является резьбовое соединение. Проемы и шпильки не обеспечат должной фиксации очага. Он будет шататься и скрипеть. Поэтому лучше остановиться на резьбе. Размер соединения зависит от веса очага. Чем он массивнее, тем толще должны быть ножки и больше диаметр резьбового соединения.

Сделать ножки с креплением на резьбу можно из таких материалов:

1. Водопроводные трубы. Для работы подойдут даже изделия, бывшие в употреблении. Их нужно только очистить от внутреннего налета и снаружи от краски и ржавчины. В магазине сантехники нужно приобрести 4 соединительные муфты из железа. Эти муфты привариваются к раме мангала. После этого трубы нарезаются на заготовки нужной длины, на их концах делается внешняя резьба под муфты. Противоположные концы ножек заглушаются железными пробками или пластиковыми пробками. Такой вариант предусматривает регулировку высоты опор в пределах 3 см, что очень удобно при готовке на неровной местности.
2. Болты и гайки, уголки и трубы. Этот способ хорош тем, что можно обойтись без трудоемкого процесса нарезания резьбы плашками. Нужно приобрести 4 болта с гайками диаметром 8-12 мм в зависимости от веса жаровни. Гайки привариваются к основанию мангала, а болты — к ножкам. Последние можно сделать из арматуры, уголка, круглой и профильной трубы. Поскольку точно определить правильность положения гайки затруднительно, ее лучше приваривать, когда она накручена на болт, зафиксированный на ножке.
3. Уголок, болты и гайки. Этот способ не предполагает использование сварочного аппарата и плашек. Все, что нужно, — прикрепить уголки к углам рамы и просверлить сквозные отверстия. В них вставляются болты и затягиваются гайками. После разборки мангала крепеж нужно зафиксировать на уголках, чтобы не потерять при транспортировке.

Чтобы ножки не шатались от оказываемого на них давления, можно между ними закрепить съемную решетку, устанавливаемую в пазы. Для этого хорошо подойдут обычные дверные петли.

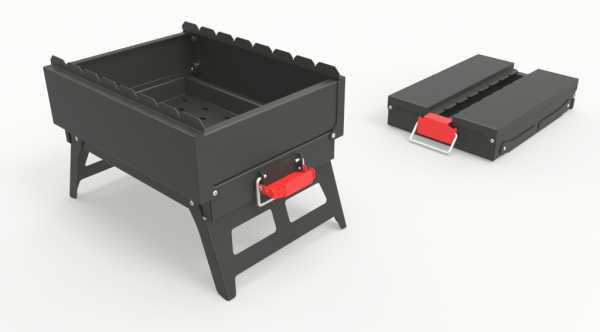

Сборка складных ножек

Такая конструкция применяется при изготовлении раскладных переносимых мангалов. Складные ножки хороши тем, что занимают мало места, требуют минимум времени для приведения в рабочее состояние. Однако их изготовление требует больше старания и точности.

Для работы потребуется:

• болгарка;
• электролобзик;
• мощная дрель;
• напильник;
• наждачная бумага;
• болты и гайки.

Сделать раскладные опоры для очага можно такими способами:

1. Из полос листового железа толщиной 3-6 мм. Этот вариант взят на вооружение производителями туристической мебели. Сборка складных опор начинается с выпиливания стальных полос шириной 2-4 см. Вместо листового железа можно использовать профильную трубу 20 х 40 мм. Такое решение принимается, когда раскладная опора делается для поддержания тяжелого очага. Длина полос может быть 20 или 80 см. В первом случае жаровня будет находиться прямо у земли. Длинные опоры дают возможность работать стоя. Полосы очищаются от ржавчины, шлифуются и покрываются краской. В их серединах высверливаются отверстия для осей. В качестве последних можно использовать заклепку или болт с гайкой. Один конец опоры крепится к раме на жестко установленную ось. Для другого конца опоры делается карман из железа для фиксации в разложенном состоянии.
2. Из круглых труб разного диаметра. В готовом виде опоры представляют собой компактную конструкцию телескопического типа. Чтобы она была достаточно устойчивой, рекомендуется использовать 2-3 колена длиной 20-30 см каждое. Подгонка деталей телескопических ножек проводится путем подрезания труб, их соединения и выбора оптимального размера каждого отрезка. На одинаковом расстоянии в каждой трубе высверливаются отверстия диаметром 2-3 мм. В них будут вставляться шпильки, болты или саморезы для фиксации ножек в нужном положении.

Как вариант, можно изготовить складные ножки, которые одним концом закреплены на раме мангала. После раскладывания места сочленения затягиваются болтами.

Использование подручных приспособлений

Далеко не всегда нужно тратить время на изготовление сложных в техническом плане подпорок для очага. Необходимо творчески подойти к вопросу и просто осмотреться вокруг. Нас окружает множество интересных вещей, из которых можно сделать оригинальные и экзотические ножки, затратив на это минимум усилий.

Вам предлагаются такие варианты нестандартного подхода к изготовлению ножек для мангала:

1. Использование подпорки для швейной машины. В прошлом веке в нашей стране и в ближнем зарубежье швейные машины устанавливались на опоры, которые были изготовлены из художественно выгнутого металла. При этом основа для техники отличалась достойной прочностью и надежностью. Такие вещи люди часто просто выбрасывают или сдают во вторсырье. Нужно прийти на пункт приема металлолома и хорошо изучить содержимое его складов. Велика вероятность найти нужную вещь. Все, что останется, — подогнать подставку под очаг.
2. Сборка оригинальной опоры из старых водопроводных труб, оставшихся после ремонта. Их можно без особого труда гнуть, резать, скручивать и сваривать. Продуманный и творческий подход позволяет создавать из труб самые невероятные композиции, отличающиеся прочностью и уникальностью. Оживить конструкцию можно с помощью нанесения огнеупорной краски.
3. Создание оригинальных и легких складных ножек из алюминия. Источником сырья для работы являются старые раскладушки, туристическая и дачная мебель из алюминиевых трубок.

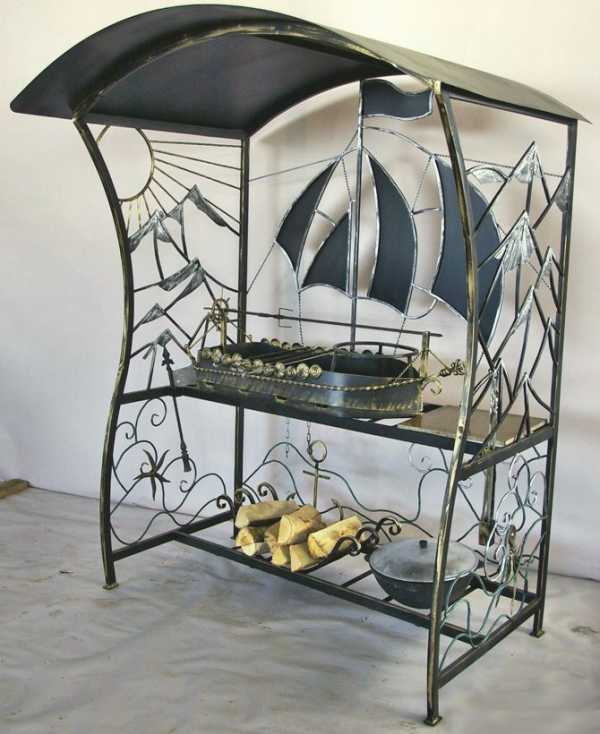

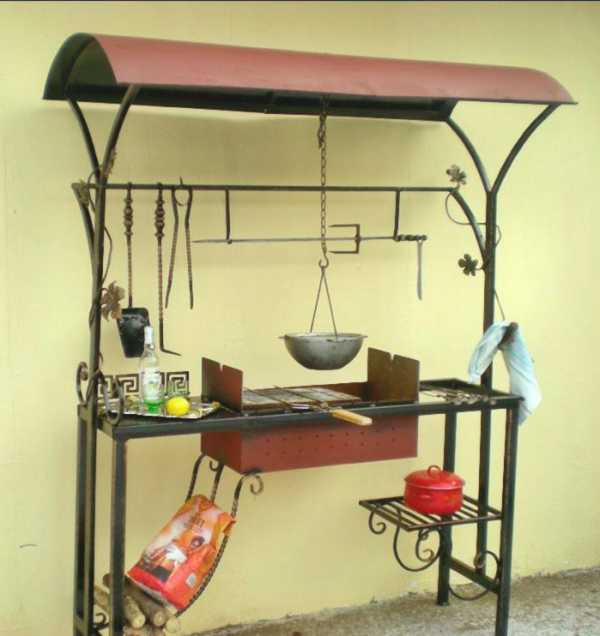

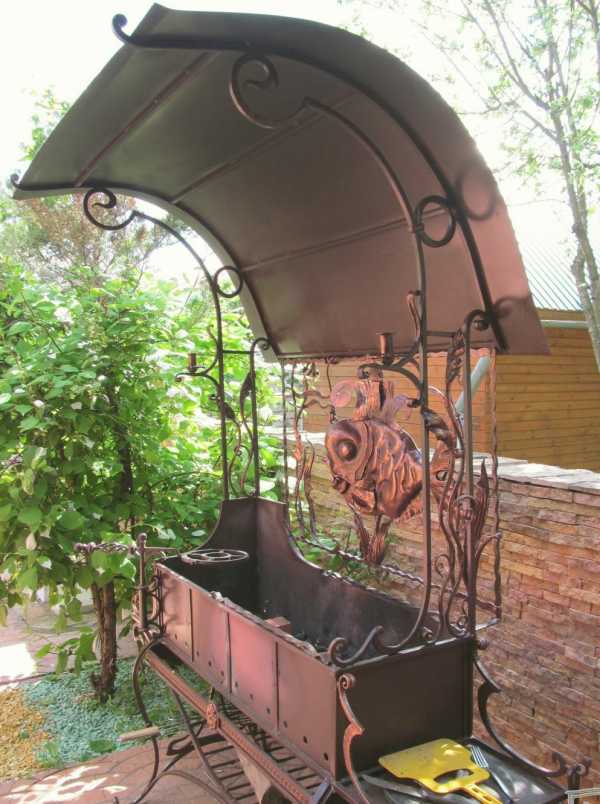

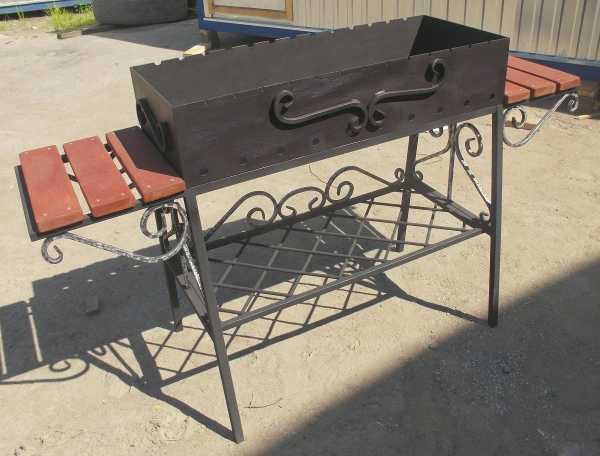

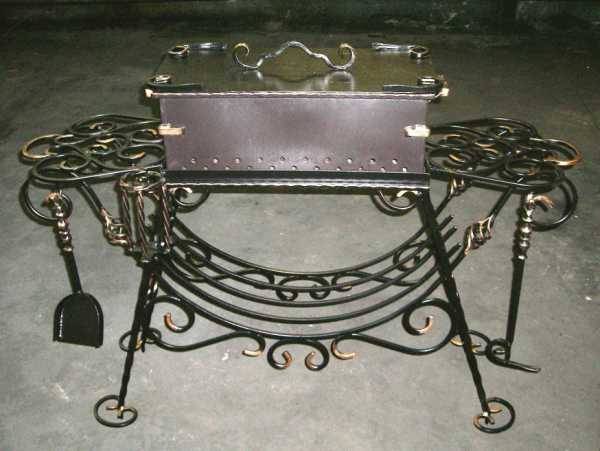

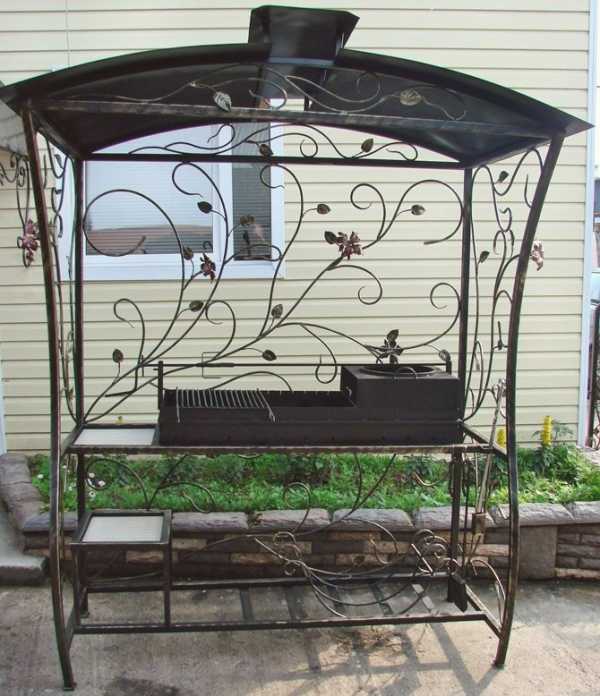

Отличным решением во всех случаях является использование кованых изделий. Самые простые украшения можно сделать самостоятельно, используя листовую медь или латунь, чекан и молоток. Чтобы оформить ножки на более высоком уровне, потребуется посетить специализированный магазин.

domolist.ru

Мангал своими руками фото, чертежи, пошаговая инструкция

Разновидности мангалов

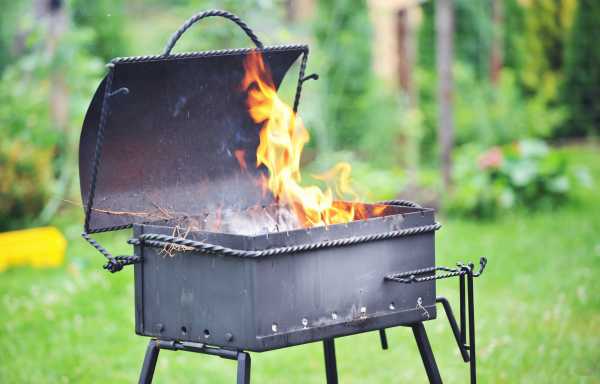

Мобильный или складной мангал – для тех, кто любит путешествовать и готовить шашлыки не только на своем участке.

+ Маленький вес.

+ Портативность.

+ Низкая цена.

– Тонкий материал.

– Быстрое прогорание угля.

– Низкая теплоемкость.

Переносной мангал чаще всего делают из металла.

+ Можно перенести в любое место на участке.

+ Более высокие показатели теплоемкости относительно складного мангала.

– Более высокая цена в сравнении со складным мангалом.

– Средние «показатели» изысканности.

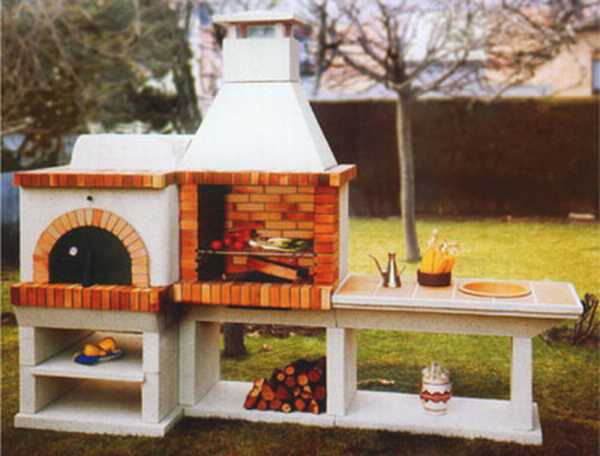

Стационарный мангал строят из кирпича (в основном), также применяют чугун и камень.

+ Прочный.

+ Надежный.

+ Долговечный.

+ Украшает участок (при хорошо продуманном дизайне).

+ высокая теплоемкость.

– Высокая цена.

– Большой размер.

Электрический мангал – новый вид, начавший развиваться совсем недавно.

Принцип работы – продукты готовятся на счет тепла, выделяемого электрической спиралью, а не углями. Шампура вращаются автоматически.

О том, как сделать стационарный мангал из кирпича, было описано в одной из предыдущих статей. В этой речь пойдет о переносных видах мангалов.

Как быстро сделать мангал из камней

Нужные материалы:

• Металлическая прочная решетка.
• Мелкий камень или щебень.
• Железные прутья – 3 штуки.
• Металлический крепеж (хомуты из нержавеющей стали) – 6 штук.
• Ровные камни или кирпич.

Этапы работы:

1. Разровнять площадку и положить на землю решетку. Она будет основой и ориентиром при кладке камней. (а)
2. Камни на первый ряд укладывают вокруг решетки на расстоянии в 1-2 см друг от друга. (б)
3. Следующие ряды камней выкладываются в шахматном порядке. Количество рядов Вы определяете сами. Однако оптимальная высота для очага – 40 см. (в, г)
4. Далее нужно вынуть решетку, на ее место положить 3 камня/кирпича и насыпать небольшой слой щебня. (д, е)
5. При помощи тисков с 2 сторон под одинаковым углом п-формой загибаются прутья. (ж, з, и, к)
6. Соединяем прутья в треугольник и скрепляем их между собой хомутами. (л, м)
7. Такими же хомутами крепим получившийся треугольник к решетке. (н, о)
8. Помещаем решетку в мангал, ножки размещаем на камнях. Выравниваем конструкцию если это необходимо. (п)
9. Готовить можно на решетке большего диаметра (р) или как на обычном костре (с).

Делаем мангал из бочки

Требования к самой бочке:

• Не использовалась для хранения и/или транспортировке горюче-смазочных  веществ. Подойдет газовый баллон или старая бочка.
• Толстый металл – желательно не менее 3-4 мм.

Инструменты, нужные для работы:

• Болгарка.
• Уголки из металла.
• Сварочный аппарат.
• Дрель.

Этапы работы:

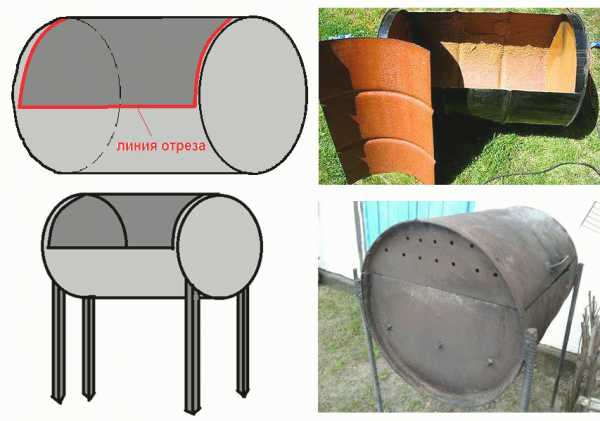

1. Размечаем бочку в верхней половине. Болгаркой отрезаем по линиям, не трогая торцы.
2. От металлических уголков отрезаем 4 равные части и привариваем их к торцу бочки в качестве ножек.
3. Из уголков же делаем 2 будущие опоры для шампуров, равных длине бочки, делаем в них симметричные углубления, одно на 4-6 см (пазы для поддержки шампуров), и привариваем изнутри на одном уровне.
4. К ранее отрезанной верхней части бочки привариваем 2 ручки и металлические петли и крепим на место.
5. В торцевых частях бочки сверлим небольшие отверстия для вентиляции.

Неразборный мангал (самый простой вариант)

Нужные материалы и инструменты:

• Листовая сталь с толщиной не менее 1.5 мм для стенок и дна.
• Пруты с гайками или металлические уголки для ножек.
• Электроды и сварочный аппарат.
• Дрель.
• Ножовка по металлу или болгарка с отрезными кругами.

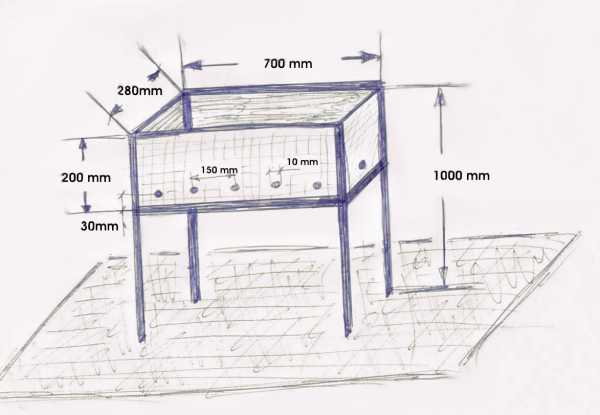

Как сделать чертеж.

Проще он выполняется на листах в клетку. Укажите все параметры:

• Длину, ширину и высоту стенок.
• Длину ножек.
• Размер перфорации, ее количество (на указанные в примере размеры, оптимальное их количество – 8 штук) и высоту от дна (от 5 до 10 см).
• Расстояние между отверстиями внизу стенок (7-10 см) и направляющими пазами (фасками) для шампуров.

Этапы работы:

1. Сделать на листе металла разметку для будущих стенок и дна, вырезать их при помощи болгарки.
2. Дрелью сделать перфорирование стенок.
3. Болгаркой сделать небольшие углубления для шампуров.
4. Приварить стенки и дно друг к другу.
5. У металлических уголков (или прутов) с одной из сторон под углом срезать часть металла, создав заостренный конец. Другую сторону приварить к корпусу мангала (для уголков) или сделать резьбу и вкрутить в приваренные заранее к днищу гайки (для прутов).

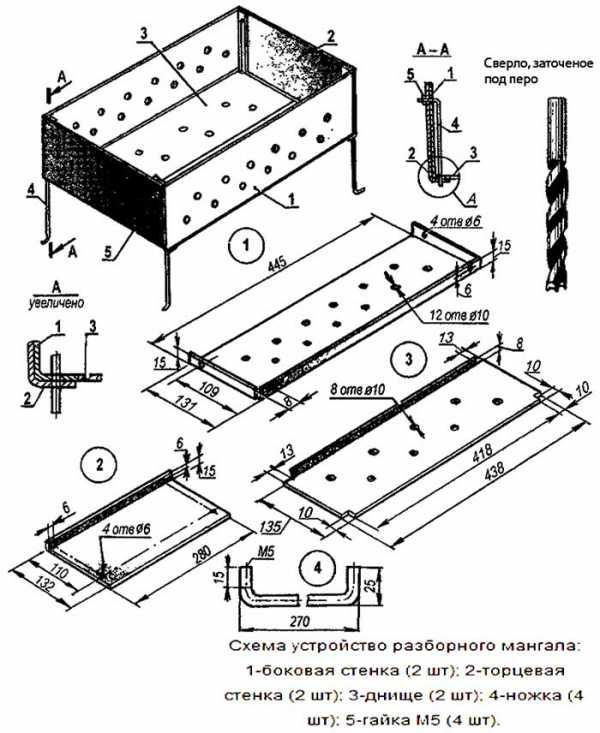

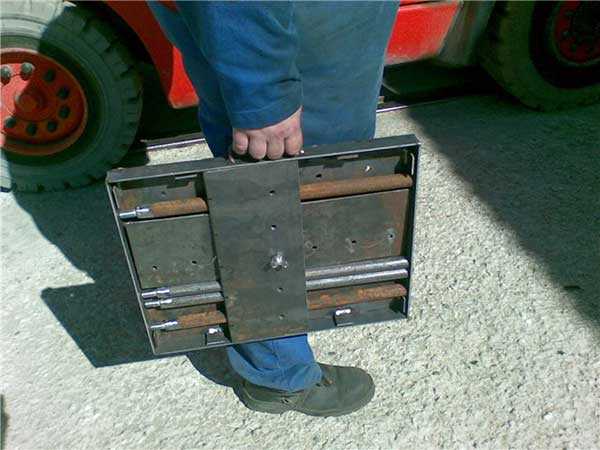

Разборный мангал

Нужные материалы и инструменты:

• Листовая сталь с толщиной не менее 1.5 мм для стенок и дна.
• Металлические уголки для ножек.
• Сверла.
• Болгарка и отрезные диски или ножовка по металлу.
• Рулетка.
• Гайки и болты.

Этапы работы:

1. Выполнить чертеж по аналогии с неразборным мангалом.

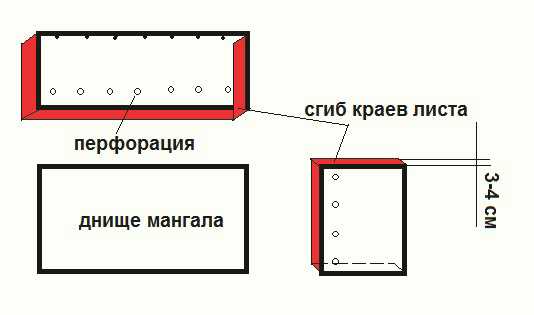

2. Сделать на листе металла разметку для будущих стенок из чертежа и дна, прибавляя к размерам по 3-4 см на швы, вырезать их при помощи болгарки.
3. На торцевых и боковых стенках сделать надрезы и согнуть листы так, чтобы можно было состыковать углы и положить дно.
4. В боковых кромках высверливаем отверстия для шурупов.

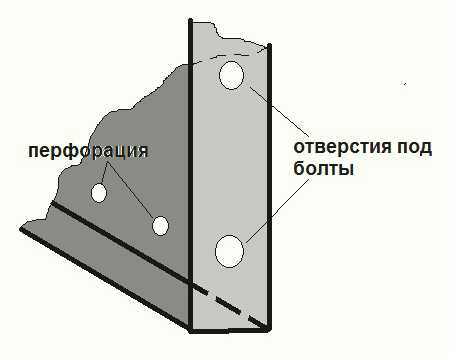

5. У металлических уголков с одной из сторон под углом срезать часть металла, создав заостренный конец. С другой стороны ножек и на корпусе сверлим отверстия для крепежных болтов.

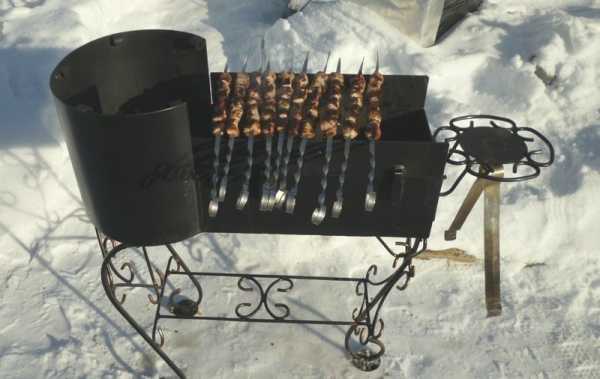

Примеры готовых работ







dachnyi.com

Разборный мангал своими руками

Современной промышленностью выпускаются разборные мангалы самых разных габаритов и конструкций. Однако надежные модели стоят очень дорого. Дешевые же варианты служат недолго. Поэтому в этой статье я составил небольшую инструкцию по самостоятельному изготовлению разборного мангала.  Далее вы поймете, что собрать такую конструкцию своими руками будет очень несложно.

Какие материалы потребуются

Для сборки мангала вам нужно будет приобрести следующие материалы:

Материал	Параметры	Назначение
Листовая сталь	2мм.	Бортики мангала
Листовая сталь	3мм.	Дно мангала
Прутья стальные	20мм.	Ножки
Гайки		Крепление ножек
Мебельные петли		Крепление бортиков ко дну



Работа будет выполняться с использованием таких инструментов:

— Усиленные ножницы по металлу.
— Болгарка.
— Дрель.
— Рулетка.
— Линейка и угольник.

Какими должны быть размеры

Разумеется, чем больше мангал, тем быстрее будет происходить процесс приготовления на нем шашлыков. Однако перевозить габаритный вариант на автомобиле удобно будет вряд ли. Поэтому советую все же собирать не слишком большой корпус.

Важно: Стандартная длина шампура – 70см. Поэтому слишком широким разборный мангал делать в любом случае не стоит. Оптимальным считается размер 50*30*15см. Именно такой вариант можно без труда разместить в багажнике автомобиля.

Самое главное – это подобрать подходящую сталь. Слишком тонкие стенки и дно мангала очень быстро прогорят. Толстые же утяжеляют конструкцию, делая ее неудобной в перевозке и переноске. Поэтому оптимальным вариантом материала для дна разборного мангала считается сталь толщиной в 3мм, а для стенок – в 2мм.

Изготавливаем корпус мангала

Ну что ж, размеры выбраны. Теперь давайте разбираться с тем, как собственно сделать сам разборный мангал. И начнем, конечно, с главного конструктивного элемента – корпуса. Сборку выполняйте следующим образом:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

• Из стального листа вырежьте прямоугольный кусок 34*54см.
• Загните получившуюся заготовку на 4см по бокам со всех сторон. Это будет дно мангала.
• Далее вырежьте два бортика размером 50*15см, и два бортика 30*15см.
• Длинные бортики прикрепите к загнутой части дна с помощью мебельных петель. Навесы петель можно наварить или закрепить винтами.
• В коротких стенках мангала сделайте прорези и загните металл. Таким образом получатся крепежи для этих бортиков.

Совет: Вырежьте из пластика или фанеры прямоугольник размерами чуть меньше дна. Положите его на дно мангала. Этой пластинкой при жарке шашлыка удобно будет нагнетать воздух. Перевозите этот импровизированный инструмент вместе с мангалом.

Как изготовить ножки

Далее можно приступить к изготовлению ножек:

1. 1) От толстого прута отрежьте четыре отрезка. Длина их зависит от того, какая высота мангала будет для вас наиболее удобной. На одном из концов каждого прутка нарежьте резьбу. Другой конец нужно будет заточить. Это позволит без труда погружать ножки в землю.
2. 2) Для того чтобы нагруженная конструкция не уходила в грунт слишком глубоко, в четырех сантиметрах от земли на каждой ножке наварите продольные короткие отрезки прута потоньше.
3. 3) К внешним углам корпуса приварите по гайке. В них в последующем и будут вворачиваться ножки.
4. 4) В каждой длинной стороне мангала просверлите по пять отверстий. Они нужны для более равномерного прогорания углей при жарке шашлыков. Иногда отверстия делают и в дне, ближе к краю.
5. 5) Для удобства переноски разборного мангала к каждой длинной боковой стенке можно приварить по ручке.

Обработка стенок и дна

Для того чтобы мангал разборный прослужил дольше, его стенки и дно часто обрабатывают жароустойчивой краской. Выполнить эту процедуру своими руками несложно с помощью красителя, предназначенного для обработки глушителей автомобилей. Купить его можно в магазине автозапчастей. Такая краска без труда выдерживает температуру до 800 гр.

Иногда мангалы также воронят. Это еще более надежный способ продлить срок службы металла. Для выполнения данной процедуры вам нужно будет купить специальную черную жаропрочную пленку. Далее порядок действий таков:

— Разберите мангал.
— Оклейте каждый элемент жаропрочной пленкой.
— Растворите в воде жидкий натр (50г на один литр).
— Проварите в этом растворе все элементы мангала в течение полутора часов.

Надеюсь, мои нехитрые советы помогут в изготовлении разборного мангала. Сделать его своими руками по представленной выше схеме, скорее всего, ни для кого не составит труда.
