Заземление на даче – принципы работы – Свой дом мечты

Современный мир уже сложно представить себе без электричества. На нем работают отопительные приборы, бытовая техника, даже печи для бань и саун. Но именно этот фактор и становится возможным риском пожара. Противопожарной безопасности в жилых строениях нужно уделить большое внимание для того, чтобы обезопасить дом и его обитателей. Но не меньше, чем пожара, следует бояться и удара током (например, во время грозы).

Любой дом, в котором проведено электричество, нуждается в заземлении. В случае с многоквартирным строением за устройство системы заземления отвечает подрядчик, а безопасность частного, в том числе и дачного, дома – забота хозяев.

Нужно ли заземление на даче? Такой вопрос нередко возникает у владельцев дачных домиков, и ответ на него положительный. Удар током может произойти в результате попадания молнии, что происходит нечасто. Но, если на даче используются электроприборы, при их выходе из строя риск существенно возрастает.

Предсказать эти события невозможно, однако в ваших силах обезопасить себя от них, заблаговременно позаботившись о заземлении.

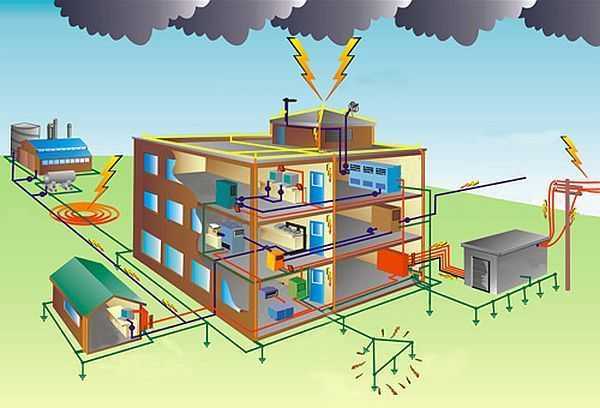

Принцип действия заземления

Планируя сооружение заземления, необходимо понять принцип его действия и обстоятельства, при которых существует опасность поражения током. Условно, электрический ток схож с водой – ему свойственно идти по пути наименьшего сопротивления. Именно это свойство обеспечивает работу заземления.

Потенциальным источником опасности в частных домах являются бытовые электроприборы – стиральная машина, бойлер, микроволновая печь и т. д. Работа данных устройств обеспечивается состоящей из двух проводников (нуля и фазы) электрической сетью.

Подключение заземления в частном доме

Все приборы оснащены соответствующей изоляцией и предохранителями, но иногда их защитная система не справляется. При этом человек, коснувшийся корпуса устройства, рискует получить удар током. Наибольшую опасность представляют находящиеся рядом металлические конструкции (трубы, арматура, батареи). Одновременно взявшись за трубу и корпус неисправного агрегата, человек замкнет электрическую цепь. После чего ток, пройдя через тело, уйдет в землю, в сторону нулевого потенциала.

Чтобы этого не произошло, необходимо собрать устройство, состоящее из металлического контура и заземляющей линии, оказывающее меньшее сопротивление, чем тело человека и подключить к нему потенциально опасные приборы. Если в доме есть телевизионная антенна, то ее заземляют тоже. Тогда в случае неисправности или удара молнии ток уйдет на контур, минуя человека.

Каким должно быть заземление?

Чтобы устройство заземления на даче было эффективным, лучше воспользоваться готовым заводским набором, включающим все необходимые детали и оборудование. Также успешное функционирование заземления зависит от состава почвы на участке и глубины залегания грунтовых вод.

Эти показатели влияют на глубину расположения контура – чем выше влажность почвы, тем ближе в поверхности грунта помещают устройство. Поэтому выяснить параметры почвы необходимо до начала работ. Оптимальной глубиной для заземления считается от 1,5 до 3 м.

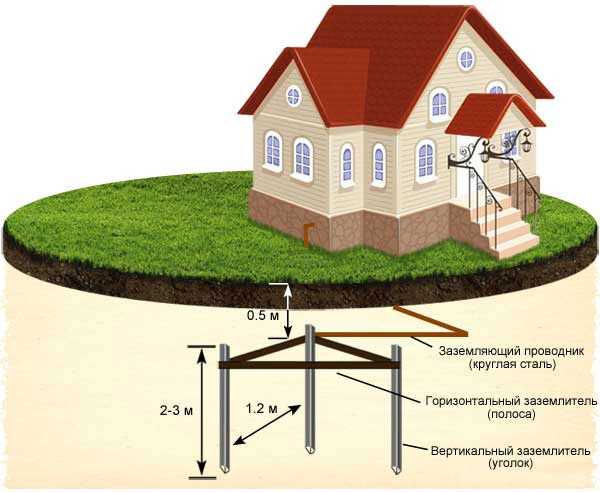

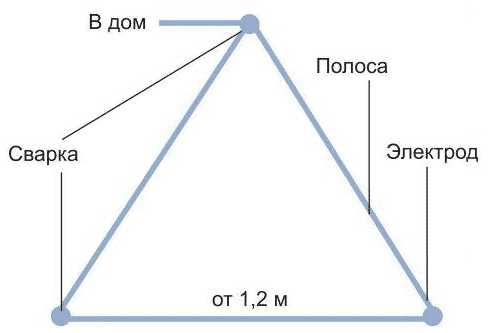

Схема с тремя электродами

Еще один важный параметр – шаг между электродами, образующими контур. Обычно их используется не менее трех, они соединяются в форме треугольника или в ряд. Расстояние между ними варьируется в промежутке 1,5-3 м. Рекомендуемые для конкретного набора схемы сборки прилагаются в инструкции к комплекту.

Для частных домов чаще используют четыре основные схемы:

  1. Схема №1 – металлические элементы заглубляются в грунт по периметру дома, образуя замкнутый контур. Этот вариант не пользуется популярностью из-за сложности рытья такого количества траншей и необходимости привлечения помощников.

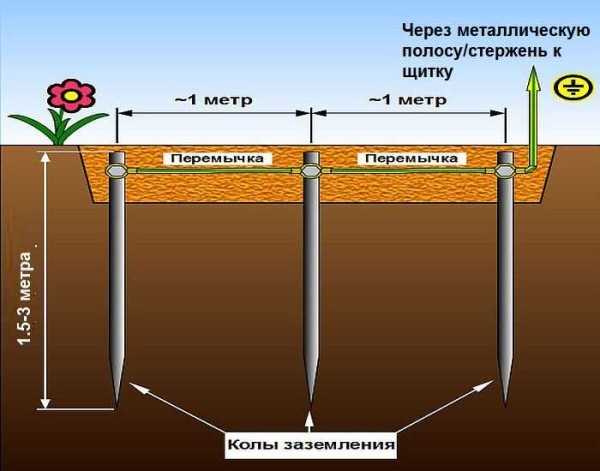

  2. Схема №2 – три штыревых электрода соединяют шиной и вкапывают в почву на умеренную глубину.
  3. Схема №3 – с использованием одного, помещенного на большую глубину электрода. Для такого заземления нужны специальные электроды и податливая, не каменистая почва.
  4. Схема №4 – заземление устанавливается одновременно с заливкой фундамента дома. Такая система удобна, но, если ее не предусмотрели еще на этапе составления проекта здания, нереализуема.

Из перечисленных конструкций в сборке проще вторая и третья схемы заземления, которые можно выполнить самостоятельно на любом этапе строительства дома, в том числе и в готовой постройке. При этом второй вариант более универсален и не так требователен к составу почвы, поэтому далее речь пойдет именно о нем.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.

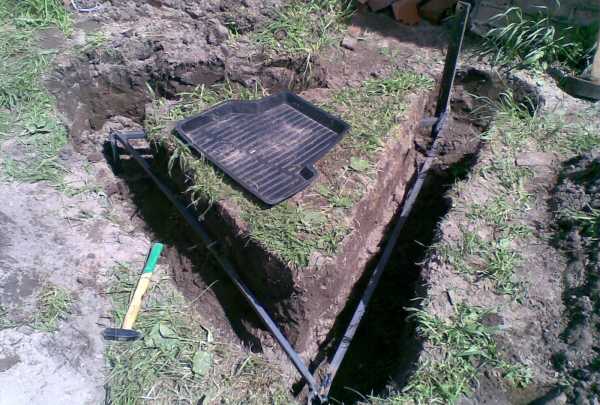

Траншея под заземление

Для этого понадобится:

  • металлические полосы шириной 4 см и толщиной 4 мм для шины;

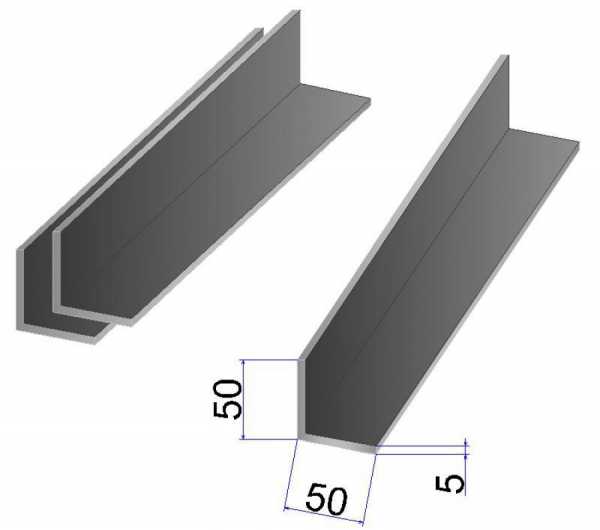

  • стальной уголок толщиной 4-5 мм для электродов;
  • шлифовальная машинка;
  • садовый бур;
  • лопата;
  • сварочный аппарат;
  • кувалда.

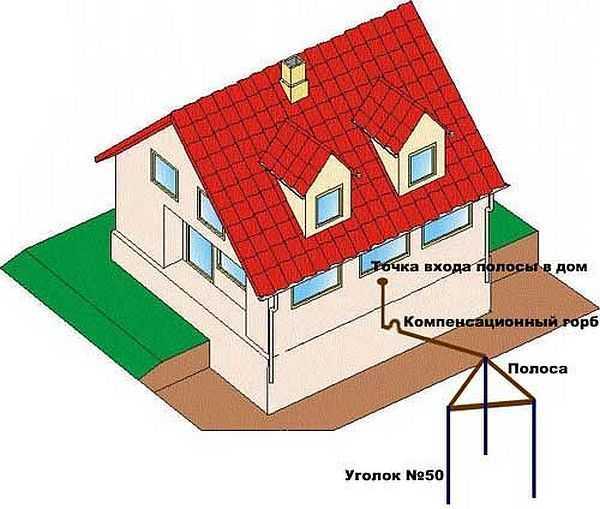

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

  1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
  2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
  3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.

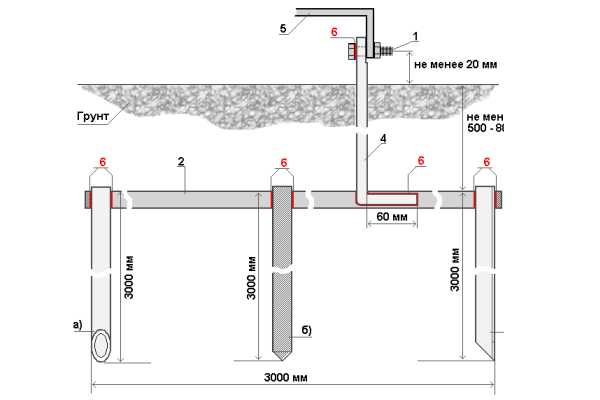

  4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
  5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
  6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
  7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
  8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
  9. Провод выводят на щиток и соединяют с распределительной пластиной.

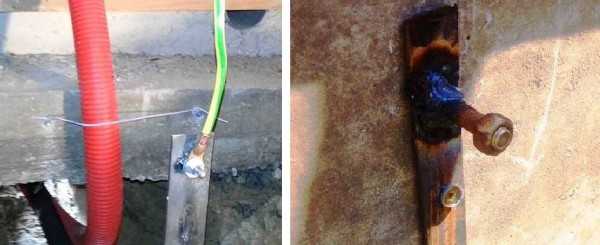

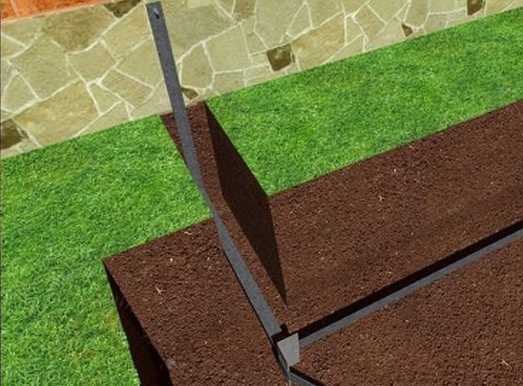

Вывод шины на цоколь дома

Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.

Соль уменьшает сопротивляемость материала

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

  • В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
  • В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
  • Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
  • Внутрь зажима вставляют металлическую полосу или кабель заземления.
  • Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.

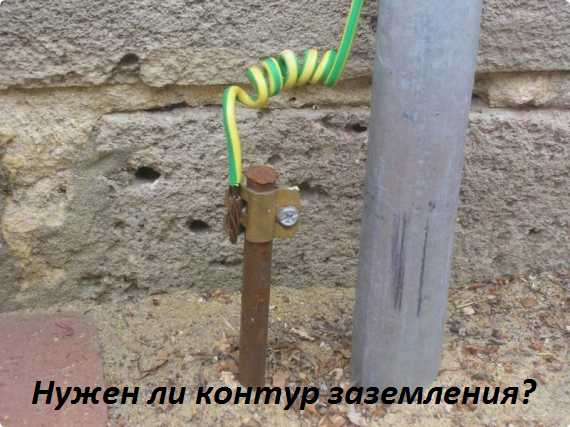

Заводской комплект

Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Фото: примеры устройства

Перед установкой собственной конструкции предлагаем ознакомиться с примерами того, как сделать заземление на даче своими руками. Приведенные фото и схемы помогут лучше понять принцип работы устройства.

Заземление с тремя электродами и шиной из стальной полосыСоединения кабеля с глубоко расположенным штыревым электродомСхема устройства, вмонтированного в фундамент задания

Смотрите также

small-house.ru

Как сделать заземление в частном доме, на даче в фото

Как сделать заземление в частном доме, на даче в фотографиях.

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.


Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.


На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

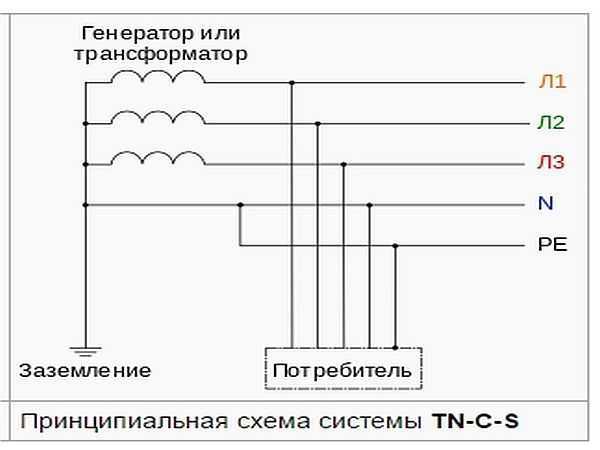

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

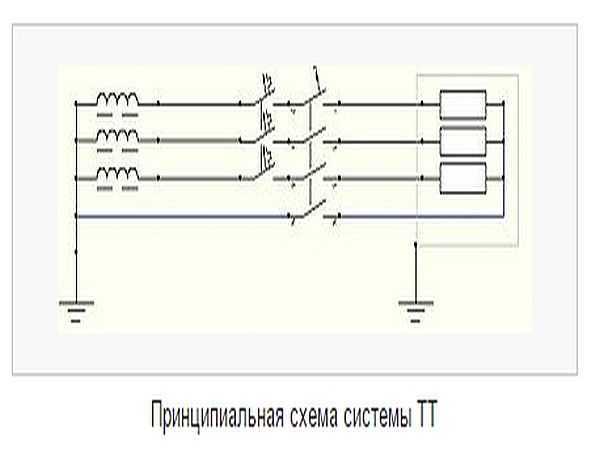

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

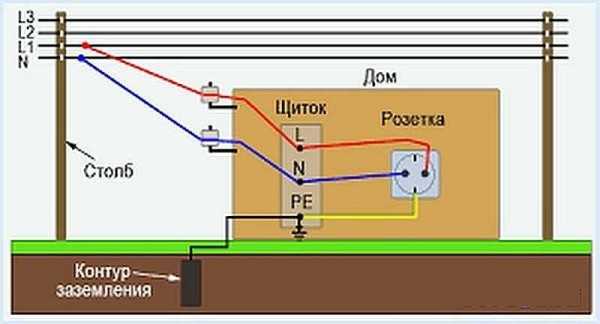

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.


Устройство заземления в частном доме

Состоит система заземления частного дома из:

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.


В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому  Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.


Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

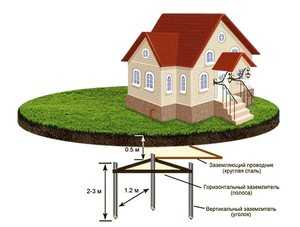

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

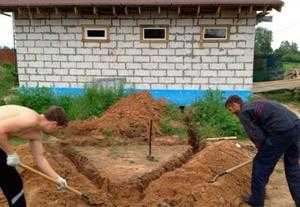

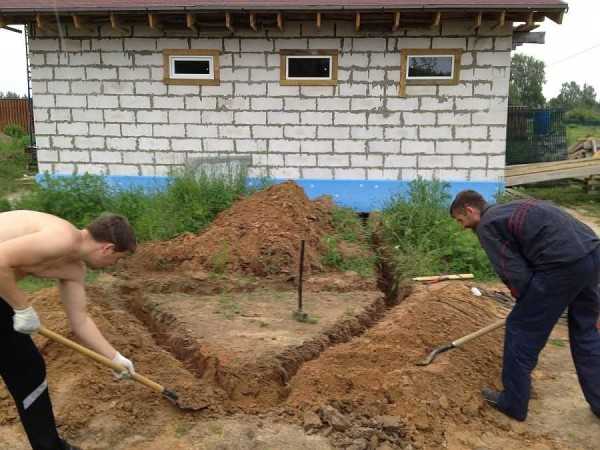

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

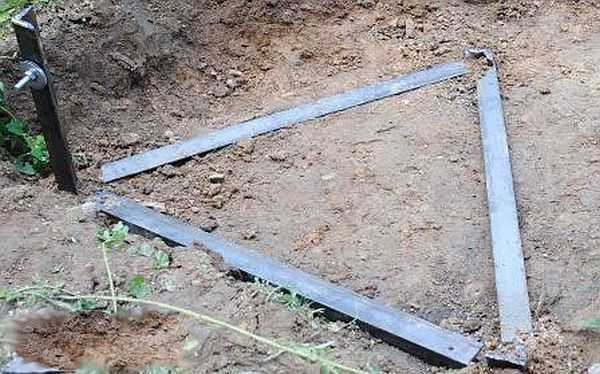

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.


Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

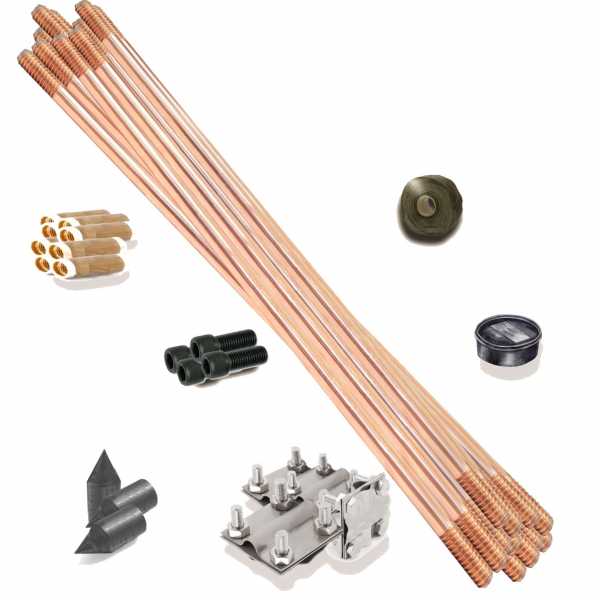

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Вам также может понравиться
Обзор Как сделать заземление в частном доме, на даче .

stroitelstvo21.ru

Как сделать заземление в частном доме, на даче

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

dekormyhome.ru

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

  1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
  2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
  3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
  4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

profazu.ru

Как сделать заземление в частном доме, на даче

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

заземлителей-штырей,

металлических полос, их объединяющих в одну систему;

линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях.Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

eco-domishko.blogspot.com

Как сделать правильно заземление в частном доме или на даче своими руками: описание, схема и чертежи

Без заземления работа современной компьютерной и бытовой техники чревата поломкой. В основной части страны, тем более в деревнях и селах, находятся системы электропередач старого образца. Здесь не предусмотрено наличие защитного контура заземления либо он находится в таком состоянии, что совершенно не удовлетворяет правилам электробезопасности. Поэтому приходится часто думать, как правильно сделать заземление в частном доме.

Что дает заземление и нужно ли оно?



Защитный контур необходим для обеспечения электробезопасности на даче или в частном доме.

  • Правильно организованное заземление при появлении утечки тока приведет к мгновенному срабатыванию УЗО (при прикосновении к токоведущим элементам или повреждении электроизоляции). Это — основная и главная задача защитной контурной системы.
  • Еще одна роль заземления — обеспечить нормальную работу бытовой электротехники. Для многих электрических приборов недостаточно наличия в розетке защитного провода (когда он есть). Требуется напрямую подключение к заземляющему контуру. Для чего, как правило, на корпусе находятся специальные зажимы. Если конкретно рассматривать бытовую технику, то это стиральная машина, духовка и микроволновая печь.

Немногие люди знают, но микроволновая печь без прямого подсоединения к «земле» при работе может сильно «фонить», при этом воздействие излучения является довольно опасным для жизни.

Во время прикосновения влажными руками к корпусу стиральной машины нередко чувствуется пощипывание, которое неопасно, но довольно неприятно. Избавиться от этого можно, подсоединив «землю» непосредственно на корпус.

В случаях с электрической духовкой ситуация происходит таким же образом. Даже когда она не «щиплет», прямое подсоединение является наиболее безопасным, поскольку проводка внутри этого агрегата работает в довольно тяжелых условиях.

С компьютерами ситуация еще интересней. Подсоединив напрямую провод заземления к корпусу, вы сможете значительно увеличить скорость интернета и минимизировать количество «зависаний».

Необходимо ли заземление в деревянном доме или на даче?



На любой даче необходимо обязательно сделать заземление. Тем более, когда дом сделан из горючего материала — каркасный или деревянный. Все дело в грозах. На дачах довольно большое количество элементов, которые притягивают молнии. Это скважины, колодцы, трубопроводы, закопанные на минимальную глубину или находящиеся на поверхности. Все данные объекты могут притягивать молнии.

Когда нет заземления и громоотвода, то попадание молнии практически равнозначно пожару. Как правило, пожарной службы поблизости нет, поэтому пламя распространится довольно быстро. Поэтому одновременно с заземлением необходимо еще и устанавливать громоотвод — хотя бы несколько стержней двухметровой длины, закрепленных к коньку и соединенных с помощью металлической проволоки с заземлением.

Системы контура заземления для дачи или частного дома

Существует шесть систем. В индивидуальном строительстве, как правило, используется лишь две:

Чаще всего советуют делать заземление на даче своими руками схемой TN-S-C. В данной схеме на подстанции нейтраль глухозаземлена, а электрооборудование непосредственно контактирует с землей. К пользователю ноль/нейтраль (N) и земля (PE) подводится одним проводником (PEN), а на входе в жилое помещение опять делится на два отдельных.

Во время этой схемы заземления достаточный уровень защиты могут обеспечивать автоматы (необязательна установка УЗО). Основной недостаток — при повреждении или обгорании провода PEN на земляной шине на участке между подстанцией и домом в помещении возникает фазное напряжение, ничем не отключающееся. Поэтому ПУЭ жестко предъявляет требования к этой системе: обязательна должна быть механическая защита провода PEN, а также на столбах через 100-200 м необходимо резервное периодическое заземление.

Но большинство линий электропередач на дачных участках или в сельской местности данным условиям не соответствуют. В таком случае рекомендована к установке схема TT. Данная схема должна применяться и в отдельно расположенных хозяйственных открытых постройках с земляным полом. Здесь есть вероятность одновременно прикоснуться к грунту и заземлению, что при схеме TN-S-C может быть опасно.

Отличие заключается только в том, что провод защитного контура на щиток проходит не от трансформаторной станции, как в вышеописанной схеме, а от индивидуального контура заземления. Эта система более устойчива к деформациям защитного провода, но требует обязательного использования УЗО. Без этого устройства нет защиты от поражения электричеством. Потому ПУЭ ее определяет лишь как резервную, когда находящаяся линия не удовлетворяет правилам схемы TN-S-C.

Как сделать заземление в частном доме своими руками (220В)?

Многие старые линии электропроводок совершенно не имеют контурного заземления. Все эти электропередачи необходимо заменять, но когда это будет выполнено — вопрос открытый. Если у вас именно такой случай, нужно установить отдельный контур.

Существует два варианта — сделать контур заземления в частном доме своими руками либо доверить все работы соответствующей компании. Услуги фирм довольно дорогостоящие, однако есть важное преимущество: когда во время эксплуатации появятся проблемы, связанные с неправильной работой системы заземления, ущерб возмещает фирма, производившая установку (обязано должно быть указано в договоре, читайте внимательно). В случае самостоятельного выполнения работ вся ответственность — на вас.

Контур заземления частного дома состоит из:

  • линии от системы заземления до электрического щитка;
  • заземлителей-штырей;
  • стальных полос, которые объединяют штыри в одну систему.

Из чего сделать заземлители?

В роли заземлителей можно выбрать металлические штыри сечением 15 мм и более. При этом использовать арматуру запрещено: у нее каленая поверхность, это изменяет распределение тока. При этом в земле каленый слой быстрей разрушается. Еще один вариант — металлический уголок с полкой более 40 мм. Данные материалы отличаются тем, что в мягкую землю их можно вбить кувалдой. Чтобы облегчить эту задачу, необходимо один конец заострить, на другой приварить площадку, по которой удобно вбивать штырь.

В некоторых случаях применяют металлические трубы, где один край заварен (сплющен) в конус. Снизу просверливаются отверстия. Во время пересыхания почвы распределение тока утечки существенно снижается, а в эти трубы можно вливать соляной раствор, тем самым восстанавливая работу заземления. Основной недостаток данного способа — необходимо под каждый стержень бурить/копать скважины — вбить их кувалдой на необходимую глубину не выйдет.

Глубина вбивания заземлителей

Штыри должны уходить в землю не менее чем на 70-150 см (не меньше глубины промерзания грунта). В районах с очень засушливым летом лучше всего, чтобы штыри располагались во влажном грунте хотя бы частично. Поэтому применяются, как правило, уголки либо прут размером 2,5-3 м. Такие параметры обеспечивают необходимую площадь соприкосновения с землей, что создаст хорошие условия для рассеивания токов утечки.

Чего нельзя делать?

Работа защитного контура заключается в том, чтобы токи утечки рассеивались по максимальной площади. Это происходит благодаря плотному контакту металлических полос или штырей с землей. Потому все части заземления никогда не окрашиваются. Это значительно понижает токопроводимость между землей и металлом, защита получается не очень эффективной. Не допустить появление коррозии на участках сварки можно не краской, а антикоррозионными составами.

Еще один немаловажный момент: заземление должно иметь низкое сопротивление, для чего необходим хороший контакт, который обеспечивается сваркой. Каждое соединение проваривается, шов должен быть без каверн, трещин и иных дефектов.

Довольно неразумно в качестве заземлителя использовать трубопроводы либо иные металлические конструкции, которые находятся в земле. Определенное время это заземление будет работать. Однако через некоторое время из-за электрохимической коррозии стыки труб разрушаются или окисляются, заземление получается нерабочим, как, собственно, и трубопровод. Поэтому эти виды заземлителей лучше не выбирать.

Как сделать правильно заземление своими руками?

Вначале разберемся с формой и требованиями к заземлителю. Самый популярный — в форме равнобедренного треугольника, где в вершинах вбиты штыри. Существует также и линейное расположение (те же три листа металла, но в линию) и в форме контура — штыри вбиваются вокруг жилого помещения с дистанцией примерно в 1 метр (для домов размером больше 100 кв. м). Штыри друг с другом соединяются металлическими полосами.

Этапы проведения работ своими руками

От места установки штырей до края отмостки дома обязано быть не меньше 2-х метров. В выбранном месте делают траншею в форме равнобедренного треугольника со сторонами 2 м. Ширина траншеи 55-70 см, глубина — 80 см. Чаще всего одну из вершин, находящуюся ближе к дому, соединяют с ним траншеей с глубиной не меньше 0,5 м.

В крайних точках треугольника вбивают штыри (уголок или круглый пруток размером до 3 м). Над дном траншеи нужно оставить примерно 15 см. Обращайте внимание, заземлитель не должен выходить на поверхность грунта. Он расположен ниже уровня промерзания на 50-70 см.

К выступающим элементам уголков/стержней крепят с помощью сварки металлосвязь — полоску 40х4 мм. Собранный заземлитель с домом подсоединяют металлической полосой (40х4 мм) либо круглым проводником (диаметром 10-15 мм). Полоску с созданным металлическим треугольником также приваривают. Если все готово, то места сварки нужно очистить от шлака, обработать антикоррозионным покрытием.

После проверки сопротивления защитного контура (как правило, оно должно быть не более 5 Ом) траншеи закапывают. В земле не должно находиться строительного мусора или крупных камней, грунт послойно трамбуется.

К металлической полосе на входе в дом от заземлителя крепят болт, куда приваривается медный проводник в изоляции сечением жилы не меньше 4 мм.

В электрическом щитке заземление подсоединяют к специальной шине. От данной шины «земля» подсоединяется к каждой линии и разводится по всем комнатам. При этом отдельным проводником разводка «земли» по ПУЭ запрещена — лишь в составе общего кабеля. Это обозначает, что когда у вас электропроводка разведена двухжильными кабелями, нужно будет их полностью менять.

Почему запрещено проводить отдельные заземления?

Переделывать во всем доме электропроводку дорого и долго, но когда вы без проблем хотите эксплуатировать бытовую технику и современные приборы, это нужно. Отдельное заземление некоторых розеток неэффективно и порой очень опасно. И вот по какой причине.

Установка двух или больше этих устройств через время приводит к выходу из строя оборудования, включенного в эти розетки. Так как сопротивление контуров будет зависеть от состояния грунта в каждом определенном месте. В определенной ситуации между несколькими устройствами заземления появляется разница потенциалов, приводящая к электротравме или поломке оборудования.

Штыревая модульная система

Все вышеописанные устройства — из забиваемых стрежней, труб и уголков — называют классическими. Их основной минус — значительный объем земельных работ, а также площадь, требующаяся при обустройстве заземлителя, чтобы нормально обеспечить «растекание» тока. Может вызвать сложность и необходимость сварки — иначе подсоединять элементы запрещается. Но преимущества данной системы — довольно невысокие затраты: если выполнять классическое заземление на даче или в доме своими руками, максимум затрат — 100$.

Но недавно появились штыревые модульные системы. Это набор штырей, забивающихся на глубину до 50 м. Таким образом, выходит довольно длинный заземлитель, уходящий на глубину. Элементы штыря соединяются между собой с помощью специальных хомутов, которые фиксируют их, а также обеспечивают хорошее электрическое соединение.

  • Преимущества — меньший объем работ и малая площадь. Необходим маленький приямок с глубиной 60 см и сторонами 50х50 см, траншея, которая соединяет с домом заземлитель. Штыри — тонкие и длинные, вбивать их несложно, если грунт подходящий.
  • Главный недостаток — глубина очень значительная, и когда встретится на пути, к примеру, камень, то нужно будет начинать все сначала. А достать стержни — это проблема.

Второй недостаток — высокая стоимость. Вместе с работой это заземление обойдется в 400-600$. Установка своими руками проблематична, поскольку забивать стержни кувалдой не выйдет. Необходим специальный инструмент. Также требуется проверка сопротивления после каждого вбитого стержня. Однако если вы не хотите заниматься земельными работами и сваркой, то штыревое модульное заземление — отличный вариант.

Фото и видео заземления 220В на даче или в частном доме своими руками много в интернете. Если вы уверены в своих силах, располагаете необходимыми навыками и инструментами, можно смело начинать сборку контура заземления самостоятельно. Это выйдет гораздо дешевле, нежели приобретение готового устройства заводского изготовления.

instrument.guru

Можно ли обойтись без заземления? В каких случаях?

Если Вы имеете в виду квартирную электропроводку в многоквартирном доме или в частном доме, на даче, то раньше не предусматривалось заземление. Заземлены были электрощитовые в домах и силовые подстанции. В квартирах же применялась двухпроводная схема распределения электричества 220 вольт: ноль и фаза, и соответствующее было оборудование и розетки и выключатели и светильники. И вся бытовая электротехника подключалась к сети переменного тока - ноль и фаза.

И в настоящее время обходятся без заземления.

Но прогресс движется вперед, меняются требования к обеспечению безопасности при использовании электричества.

И если у Вас есть возможность сделать заземление в своем доме, на даче, в мастерской или гараже, то надо воспользоваться такой возможностью.

Вы использовали в своем вопросе тэги:

поэтому я продолжу ответ.

Заземление предназначается для защиты

Заземляющее устройство, выполненное по данной схеме на рисунке считается классическим и применяется на протяжении многих лет.

Изготовить заземление можно и самому, имея навыки сварочного дела и сварочный аппарат, все необходимые материалы можно приобрести на металлобазе и в магазинах.

Если Вы выбрали размеры по 2,5 метра, заказываете материал нужных размеров, размечаете площадку, выкапываете в почве траншеи под каркас, забиваете электроды, свариваете контур, делаете ввод в дом.

Можно заказать устройство заземления в фирме.

В наш век достижений был разработан новый способ устройства заземления - модульное заземление.

Специальные стальные штыри длиной 1,5 метра с медным покрытием с резьбой по краям загоняются в грунт отбойным молотком. Когда первый штырь забит, к нему через муфту прикручивают второй и забивают, потом третий. Глубина забивания заявлена до 30 метров.

Большинство современной бытовой электротехники подключается к электросети кабелем с вилкой по трехпроводной схеме: фаза, ноль и заземление. Постоянно увеличивается количество электроприборов и увеличивается опасность поражения электрическим током.

По возможности, создайте безопасные условия пользования электроприборами для себя и своих близких.

Успехов Вам! Да прибудет с Вами умение!

www.remotvet.ru
