Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт	Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м)	1000
Песок (уровень грунтовых вод выше 5 м)	500
Чернозем	200
Влажная супесь	150
Глина полутвердая или меловой слой	60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

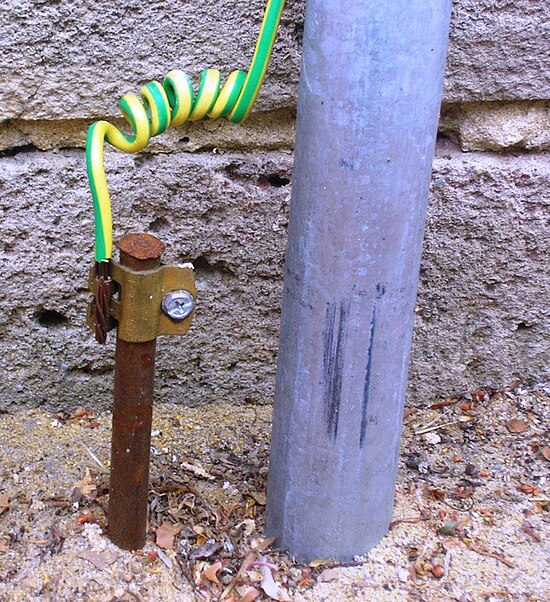

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

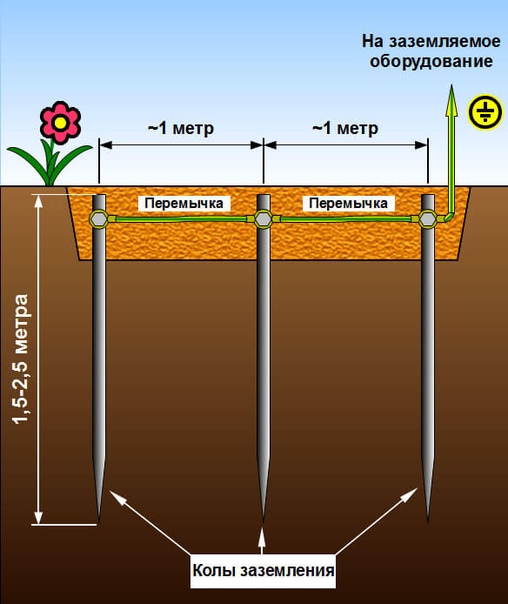

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

• Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
• Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
• Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

• Перфоратор. Пригодится для проделывания отверстия в стене.
• Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
• Гаечные ключи.
• Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм² или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
• Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
• Болт М8 или М10.
• Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh. ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

как правильно сделать заземление, основные схемы, устройство контура

Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.

Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.

Зачем необходим заземляющий контур

Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт. Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.

Кроме этого, большую опасность представляют металлические предметы, которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.

Заземляющий контур:

• Защищает от поражения током.
• Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
• Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
• Уменьшает шумовые помехи.

Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.

Основные виды

Схему заземления можно разделить на два вида: рабочее и защитное заземление.

Защитное. Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.

Рабочее заземление. Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.

Какую бытовую технику нужно заземлять

Бойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Принцип действия заземления

Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.

Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

• Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
• Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см. ниже).

Дом только что построен или куплен — перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т. е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети — воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников — так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.



Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.



В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

• если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
• если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа<=50 В (где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя). «Инструкция по устройству защитного заземления» 1.03-08 уточняет, что для соблюдения этого условия сопротивление заземляющего устройства должно быть не более 30 Ом, а в грунтах с высоким удельным сопротивлением – не более 300 Ом.



Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ. ru за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34. 21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

1. Имеется внешняя молниезащита
   В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
2. Внешняя молниезащита отсутствует
   Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой.



---

Смотрите также:

Смотрите также:

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Как сделать заземление на даче

Дача – место временного проживания семьи.  Как и любой дом, дачный дом имеет необходимое электрооборудование, как минимум это освещение и несколько розеток для подключения холодильника, электроплитки. Для обеспечения безопасности людей, находящихся в доме, для предотвращения ударов током необходимо сделать заземление дачи.
Также заземление необходимо для системы внешней молниезащиты дачного дома. Даже если дом небольшой и построен из дешевых материалов, стоимость восстановления дачного домика, после того как он сгорит от удара молнии, намного перекроет стоимость устройства грозозащиты (молниезащиты) и ее заземления.

Если дачный дом небольшой, то защитное заземление дачи и заземление молниезащиты дачи фактически представляет собой одно устройство заземления.
В дачных поселках электропитание к дому подводится, как правило, посредством воздушной линии. В данном случае необходимо сделать повторное заземление на последней перед домом опоре воздушной линии.

Если к дому подходит два провода, фаза и ноль (совмещенный нулевой рабочий и нулевой защитный PEN проводник), и на вводе в дом не делается разделение PEN-проводника на нулевой (N) и защитный (PE), заземление дачи необходимо подключать к нулевому рабочему проводнику. Если на вводе в дом делается разделение PEN проводника на нулевой N и защитный PE, заземление подключается к PE проводнику, а между PE-проводником и N-проводником делается перемычка.

Те же самые операции производятся при трехфазном подводе электропитания к дому (четыре провода: 3 фазных и один PEN-проводник).
С точки зрения электробезопасности, разделение PEN-проводника на PE и N-проводник эффективнее чем защитное зануление (защитное зануление в электроустановках напряжением до 1кВ – преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности), когда корпуса электроприборов соединяются с нулевым проводником, а заземляется N-проводник.

Традиционно считается, что заземление должно выполняться в виде контура вокруг дома. Это совсем не обязательно. Защитное заземление должно обеспечивать хорошее сопротивление (низкое; как правило, меньше 4 Ом). Контур надо укладывать в случае, если необходимо делать систему уравнивания потенциалов по площади здания, что в случае дачного домика не нужно. Также контур делается, если в качестве молниепремника внешней системы грозозащиты используется металлическая кровля крыши или молниеприемная сетка.

В остальных случаях можно использовать глубинное заземление. Для небольшого дома, как правило, достаточно 2-3 очагов глубиной 7-15 метров (зависит от грунта) для достижения сопротивления заземления менее 4 Ом.

Заземление дома — 87 фото, сехм и идей правильного заземления

Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя. Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.

Значение заземления

Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.

Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.

Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.

Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.

Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.

Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.

Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.

Насколько нужно заземление в деревянном доме или на даче?

Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.

Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине. В данные объекты зачастую происходят удары молний.

В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.

Системы заземления для частных домов

Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.

Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.

Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.

Благодаря этому достаточно лишь обеспечить защиту автоматами.

Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.

Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.

В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.

Заземление частного дома

Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.

Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками. В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?

Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.

Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.

Фото заземления дома

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

• утечки тока в следствии нарушения изоляции;
• поражения электрическим током;
• возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

1. Рабочий ноль, подводимый от трансформаторной подстанции
2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

• одна – L фаза;
• вторая – N ноль;
• третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление

• мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
• переключатель режимов измерения выставляется на измерение напряжения;
• измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
• далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/п	Негативный фактор	Защитное действие
1.	Короткое замыкание	Выключатель автомат, СУП
2.	Утечка на корпус	Заземление, УЗО
3.	Неисправность электропроводки	СУП, УЗО
4.	Удар молнии	Заземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

ac — Почему у большинства бытовых приборов в США нет третьего контакта

В основном стоят . .. две булавки дешевы как грязь. Три зубца сложнее сделать, поэтому они стоят дороже.

Таким образом, если прибору не требуется заземление, они работают с двумя штырями.

В Северной Америке нет стандарта, согласно которому вилка на конце шнура ДОЛЖНА иметь три контакта, независимо от типа изоляции.

Кроме того, существует множество устаревших розеток, в которых нет отверстий для подключения заземляющего штыря, даже в относительно современных зданиях.Таким образом, добавление третьего булавки может фактически увеличить показатели возврата вашего продукта и уменьшить вашу долю на рынке.

Система розеток в Северной Америке довольно старая. Кажется, что вилки никогда не подходят правильно, и очень легко прикоснуться к токоведущим контактам, вставляя вилку в розетку и вынимая ее из розетки. Они также не содержат функций безопасности, активируемых заземляющим контактом.

В розетках Великобритании контакт заземления открывает защитную шторку на контактах питания независимо от того, подключено ли заземление или нет. Чтобы снизить стоимость, некоторые приборы с «двойной изоляцией» имеют на вилке заглушку пластмассового заземляющего штыря.

Также обратите внимание на вилку, что контакты под напряжением и нейтраль имеют изолированную длину. Штифты не становятся токоведущими, пока металлическая часть полностью не окажется внутри гнезда.

Намного безопаснее и надежнее, чем эта штука ….

Электрически трехконтактные вилки (два вывода питания и заземление) электрически необходимы только для устройств, которые необходимо заземлить.

Многие, если не большинство небольших бытовых приборов, инструментов и других систем, имеют двойную изоляцию, то есть изолированы таким образом, что должны произойти два повреждения изоляции, прежде чем пользователь подвергнется воздействию смертельного напряжения.Тот факт, что клиент может довольно легко убить себя, подключив его, похоже, покрывается S.E.P. поле. (Проблема чужого.)

Нынешняя механическая природа стареющей североамериканской вилки означает, что, в отличие от других стран, таких как Великобритания, нет НИКАКОГО преимущества безопасности или функции розетки, которая добавляла бы ценность удержанию заземляющего контакта или фиктивного заземляющего контакта, когда это не так. необходимо электрически.

Таким образом, из-за затрат следует использовать двухконтактную вилку меньшего размера, когда заземление не требуется.Стоимость также диктует, что система не будет обновляться в ближайшее время, чтобы включить в нее более качественные и безопасные вилки и розетки.

Почему нужно заземлять электричество?

«Заземленное электричество» — непростая концепция для многих домовладельцев. К счастью, профессионалы компании Roman Electric готовы ответить на все ваши вопросы о том, что такое заземленное электричество и как оно работает.

Разница между «заземлением» и «заземлением»

Хотя «заземление» и «заземление» звучат одинаково, они имеют разные значения, особенно в мире электропроводки и электричества.Прежде чем мы углубимся в подробности, важно немного узнать о том, как электричество проходит через ваш дом. Для замыкания цепи необходимы два провода, и домашняя проводка не является исключением из этого правила. По сути, вам нужно знать о двух проводах. «Горячий» провод черного цвета несет отрицательный заряд, а нейтральный или «заземленный» провод, который обычно белого или серого цвета, несет положительный заряд. Эти провода проходят рядом и делают то, что им нужно для подачи электричества в ваш дом.

Электропроводка и электрическая система в вашем доме предназначены для отвода отрицательной энергии в «землю» или, по сути, в землю, на которой стоит ваш дом. «Заземленные» или нейтральные провода в первую очередь возвращают ток в землю. Однако, если есть проблема с этими «заземленными» проводами (они были пережеваны, на их пути есть дерево или легковоспламеняющийся материал), ваша электрическая система имеет запасной план. Здесь и вступают в игру «заземляющие провода» — эти резервные провода проходят параллельно горячему и нейтральному проводу, создавая альтернативный путь прохождения электрического тока на случай неисправности, поломки, короткого замыкания или электрического пожара.

Итак, вкратце, «заземленный» провод — это нейтральный провод, подключенный к земле, который помогает снабжать электричеством ваш дом. Он белого или серого цвета и не изолирован. «Заземляющий» провод является частью сложной подземной резервной системы. Он обеспечивает альтернативный путь для тока на случай, если возникнет проблема с «заземленным» проводом.

Как узнать, есть ли у меня провода заземления?

Один из способов узнать, есть ли у вас провода заземления, — это посмотреть на розетки.Если розетка имеет заземляющее соединение, в ней есть круглая прорезь для третьего контакта вилки — это прорезь, указывающая на систему заземляющих проводов. В то время как в большинстве домов есть сложная система заземляющих проводов с автоматическими выключателями, в некоторых старых домах этого может не быть. Если у большинства ваших розеток нет третьего слота, скорее всего, ваша домашняя электрическая система не имеет заземления.

Зачем моему дому заземление?

На этот вопрос есть простой ответ: потому что он защищает вас и вашу технику.Наличие заземляющего соединения предотвращает вероятность возгорания и поражения электрическим током, которые могут быть фатальными для вас и вашей семьи. В ваших линиях электропередач много избыточного тока, и лучше всего, чтобы был безопасный и отдельный путь вдали от вашего дома и его жителей.

Есть еще вопросы о «заземленном» электричестве? Свяжитесь с Roman Electric!

Это был довольно сложный блог, поэтому мы понимаем, если у вас все еще есть вопросы о том, нужно ли электричество заземлять или нет, и как вы можете добавить заземляющее соединение.Свяжитесь с нами, если у вас возникнут проблемы, и наши опытные электрики будут рады вам помочь. Позвоните нам по телефону 414-771-5400 или запишитесь на услугу онлайн!

Почему вам следует надежно заземлить электрическую систему

У вас дома много электроприборов? Защищены ли они от повреждений? Мы говорим не о физическом повреждении, вызванном их случайным падением или поломкой, а скорее об электрическом повреждении.При возникновении перегрузок, скачков напряжения или даже в экстремальных погодных условиях, таких как молния и т. Д., Ваши электрические устройства будут подвержены риску возгорания из-за проходящего через них чрезмерного электричества.

Вот почему вам следует заземлить электрические устройства. Заземление обеспечивает путь чрезмерному электричеству, чтобы течь к земле вместо вас или любого электрического устройства, тем самым предотвращая поражение электрическим током или повреждение. Расскажем, как это работает.

Как работает заземление?

В любой электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, то именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность заземления

• Защищает от электрических перегрузок Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут привести к возникновению опасно высокого электричества, которое может полностью повредить ваши электроприборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.
• Стабилизирует уровни напряжения Когда вы заземляете электрическую систему, это облегчает вам распределение нужного количества энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого. Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе.Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.
• Земля проводит с наименьшим сопротивлением
  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.
• Предотвращает серьезные повреждения и смерть Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь высокому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Если у вас есть проблемы с заземлением дома, свяжитесь с нами в D&F Liquidators. Мы оказываем помощь во всем, что связано с электрической системой.Мы проверяем, надежно ли заземлена ваша система, и обеспечиваем безопасность вашего дома и семьи, устраняя при необходимости серьезные проблемы с заземлением.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов.Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни. Если вы еще не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому этот ток передается обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя.Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания. Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который может возникнуть, если ток не будет заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одна из наиболее важных причин заземления электрических токов заключается в том, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества. Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет в вашей системе опасно высокое электрическое напряжение. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны.Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник

Одна из причин, почему заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником, и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления. Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.

5. Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете сжечь любые подключенные к вашей системе приборы, которые не подлежат ремонту.В худшем случае перегрузка питания может даже вызвать возгорание, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Точно так же заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и штырь обеспечивают соединение с заземлением между металлическим каркасом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

• Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
• Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели, проложенные в стене, входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электросети.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, обратитесь в Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика проверить проводку дома или в офисе.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Заземление и соединение электрических систем

Навигация по заземлению и соединению электрических систем может быть сложной задачей, если вы не уделили время ознакомлению с требованиями статьи 250 NFPA 70

^® , национального электрического кодекса ® (NEC ^® ).

С чего начать? Ниже приведены некоторые общие вопросы от людей, которые только начинают изучать Статью 250. Однако, помимо новичков, эта информация также может быть полезна для опытных установщиков, которые хотят узнать больше о , почему они делают то, чему их научили, и были ли они обучены делать это должным образом.

1. Заземление и соединение — одно и то же?

Статья 250 NEC касается заземления и соединения электрических систем.По определению, а также по функциям, заземление и соединение — это не одно и то же. Тем не менее, они действительно работают в тесном взаимодействии в отношениях инь и янь, чтобы обеспечить безопасность в электрических системах.

2. Что такое заземление?

Заземление — это соединение электрической системы с землей. В статье 100 NEC земля определяется как «земля». Раздел 250.4 (A) (1) гласит, что заземленные электрические системы «должны быть подключены к земле таким образом, чтобы ограничивать напряжение, создаваемое молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и что стабилизирует напряжение относительно земли. во время нормальной работы.”

3. Что такое склеивание?

Статья 100 NEC определяет соединение (соединение) как «соединение для обеспечения непрерывности и электропроводности». Склеивание металлических частей, таких как корпуса и кабельные каналы, гарантирует, что все они будут непрерывными на эффективном пути тока замыкания на землю (EGFCP), который ссылается на землю. EGFCP помогает управлять такими устройствами, как автоматические выключатели и предохранители или детекторы замыкания на землю в незаземленных системах.

В заземленных системах важно соединить заземляющие проводники оборудования с заземленным проводом системы, чтобы завершить EGFCP обратно к источнику электричества.Электропроводность EGFCP имеет решающее значение для правильной работы защитных устройств. Это объясняет, почему мы соскабливаем краску с контактных поверхностей металлических корпусов, чтобы выполнить соединительные соединения нашей электрической системы. Удаление краски, как требуется в Разделе 250.12, обеспечивает лучшее соединение и проводимость.

В редакции NEC 2020 года в раздел 250.12 был добавлен термин «или связанный», который теперь гласит: «Непроводящие покрытия… на оборудовании, которое должно быть заземлено или соединено, должны быть удалены…». Это дополнительно подчеркивает, что заземление и соединение не являются то же самое, но работают вместе, чтобы обеспечить безопасность электрической системы.

4. Почему так важно обеспечить надлежащее заземление и соединение для вашей электрической системы?

Прежде всего, это безопасность персонала в здании. Обеспечение надлежащего заземления и соединения электрической системы вполне может стать причиной того, что сотрудник в здании избежит непреднамеренного поражения электрическим током и сможет отправиться домой той же ночью. Это так важно.

Другие элементы, на которые может негативно повлиять неправильное заземление и соединение, — это чувствительное оборудование и низковольтные сигналы.Хотя эти элементы могут быть связаны с безопасностью, их функциональность также имеет решающее значение для производства. Как отреагирует руководство, если неправильная установка заземления и соединения отрицательно повлияет на их производственные цели?

5. Какова цель требований NEC к заземлению и соединению?

Раздел 250.4 устанавливает общие требования к заземлению и соединению электрических систем как для заземленных, так и для незаземленных систем. Для заземленных систем NEC требует, чтобы вы выполнили все следующие действия: заземление электрической системы, заземление электрического оборудования, соединение электрического оборудования и соединение электропроводящих материалов.В незаземленных системах требуются те же действия, за исключением заземления электрической системы. При выполнении этих требований NEC создается эффективный путь тока замыкания на землю, что и является желаемой конечной целью.

По определению, эффективный путь тока замыкания на землю (EGFCP) — это специально сконструированный токопроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю до источника питания.Хорошо спроектированный EGFCP может помочь удалить опасное напряжение из-за непреднамеренных отказов, позволяя устройствам защиты от сверхтоков, таким как автоматические выключатели и предохранители, должным образом определять неисправность и размыкать цепь.

6. В каких разделах NEC вы должны хорошо разбираться, чтобы правильно выполнить заземление и подключение электрической системы?

Статья 250 — основа НИК; его следует изучить целиком, чтобы убедиться, что и заземление, и соединение выполнены правильно.Несколько важных ресурсов, которые вы должны использовать регулярно, — это таблицы 250.66, 250.102 (C) (1) и 250.122. Эти таблицы помогут вам правильно подобрать размер проводки для заземления и соединения вашей электрической системы. Знакомство с правильным использованием этих таблиц может помочь установщикам обеспечить надлежащее заземление и соединение в своих проектах и, в свою очередь, обеспечить безопасность тех, кто находится в здании.

Выключатели и заземляющие провода

Термин «земля» относится к соединению с землей, которое действует как резервуар заряда.Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе. На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже). Прикрепленный к корпусу устройства, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения).Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях. Нужен ли заземляющий провод? Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество. Фактически, если заземляющий провод сломан или удален, вы, как правило, не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током.При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю. Частично роль заземляющего провода состоит в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства. В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, вы хотите, чтобы автоматический выключатель немедленно отключился, чтобы устранить опасность.Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток и отключать прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило. Статья 250 Национального электротехнического кодекса США требует, чтобы заземляющие провода были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через провод заземления устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора.Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток короткого замыкания для отключения выключателя. В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть одновременно заземлены и соединены. Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем.См. Сайт Майка Холта для получения дополнительной информации.

Index Практические концепции схем Майк Холт

Знать правила | Журнал «Электротехника»

Низковольтные системы часто бывают незаземленными, что является нормальным явлением, но нетоковедущие металлические части оборудования, связанного с низковольтными системами, обычно требуется заземлять, если система питания заземлена. В этой статье рассматриваются требования NEC к заземлению низковольтных систем.Мы также посетим положения NEC, которые не позволяют заземлять эти системы. Прежде чем я перейду к заземлению низковольтных систем, было бы полезно провести различие между заземлением системы и заземлением оборудования.

Когда система заземлена, один провод системы питания намеренно соединяется с землей (землей). Это устанавливает ссылку на землю для других проводов, питаемых системой. Когда оборудование заземлено, оно подключается к земле или к какому-либо проводящему телу, расширяющему заземление.Процесс заземления оборудования приводит к тому, что оборудование размещается с таким же потенциалом (напряжением), что и земля, или близко к нему. Проводящее тело, продолжающее заземляющее соединение, часто является заземляющим проводом оборудования или может быть другим заземляющим проводом.

NEC 2008, статья 100 дает следующие определения:

• Заземляющий провод оборудования — это «токопроводящий путь, установленный для соединения обычно нетоковедущих металлических частей оборудования вместе и с заземленным проводом системы, или с проводом заземляющего электрода, или с обоими.”

• «Заземленный провод. Система или проводник цепи, который намеренно заземлен ».

• «Заземляющий электродный провод. Проводник, используемый для подключения заземляющего проводника системы или оборудования к заземляющему электроду или к точке в системе заземляющих электродов ».

• «Электрод заземления. Проводящий объект, через который устанавливается прямое соединение с землей ».

В Кодексе много деталей, касающихся заземления, потому что это очень важный вопрос, который, если его не сделать правильно, может вызвать проблемы как для цепей низкого, так и для более высокого напряжения.

Давайте посмотрим на правила NEC для заземления систем низкого напряжения. Я буду использовать 50 вольт в качестве порогового значения, когда речь идет о низком напряжении, потому что это уровень, используемый в Кодексе. Правила NEC, касающиеся систем заземления менее 50 В, изложены в Разделе 250.20 (A). Эти системы должны быть заземлены при трех условиях:

1. Системы с напряжением менее 50 вольт должны быть заземлены, если они питаются от трансформатора, который питается (на первичной стороне) более 150 вольт.

2. Системы с напряжением менее 50 В должны быть заземлены, если они питаются от трансформатора, если трансформатор питается (на первичной стороне) от незаземленной электрической системы.

3. Системы с напряжением менее 50 вольт, питающие проводники, проложенные снаружи в качестве воздушных проводов, также должны быть заземлены.

NEC также указывает, что некоторые низковольтные системы не могут быть заземлены. Эти правила можно найти в Разделе 250.22 (4) и (5). В разделе 250.22 (4) содержится ссылка на 411.5, посвященный системам освещения низкого напряжения. Вторичные цепи, питаемые трансформаторами для этих систем освещения, не могут быть заземлены. Примеры этих систем включают низковольтные системы ландшафтного освещения и системы, используемые для освещения территорий внутри зданий. Примером другой системы, которую не разрешается заземлять, является изолированная система электропитания, которая установлена ​​во многих медицинских учреждениях.

Что представляет собой заземленная система? Ответ очень прост, так что давайте оставим его простым.Заземленные системы — это те, которые включают в себя один проводник системы, который намеренно заземлен, тогда как в незаземленной системе нет проводника, питаемого системой, которая намеренно заземлена (подключена к земле или земле). См. Рисунки 1 и 2.

Определения терминов «заземление», «заземление» (заземление) приведены в статье 100 следующим образом:

«Земля. Земля.»

“Заземлено (заземление). Подключается (подключается) к земле или к проводящему телу, расширяющему заземление.”

Важно понимать определения терминов, используемых в правилах заземления NEC. Это одна из основ правильного применения Кодекса к установкам и системам в полевых условиях или при проектировании. Слова и термины, определенные в NEC, помогают пользователям понять, как следует применять требования. Правила кодекса означают то, что они подразумевают по определению.

Заземляющее оборудование

Раздел 250.112 содержит правила заземления для конкретного стационарного оборудования. Оборудование перечислено в 250.112 (A) через (H) и (J) через (M) должны быть заземлены (подключены к заземляющему проводу оборудования, независимо от напряжения. Обратите внимание, что пункт (I) в списке не включен. Требования в (I) являются напрямую связано с заземлением низковольтной системы питания. Для упрощения, если оборудование (кабелепровод, коробки, устройства и т. д.) установлено для незаземленной системы, требования к заземлению оборудования не применяются. система питания заземлена, то все это сопутствующее оборудование также должно быть заземлено.Хорошим примером этого в обычных приложениях является использование кабелепроводов и задних коробок внутри внутренних стен и для цепи связи или цепи пожарной сигнализации, которая питается от источника питания с незаземленной вторичной обмоткой (см. Рисунок 5).

Сводка

Низковольтные системы либо заземлены, либо незаземлены. При заземлении низковольтной системы один провод системы намеренно подключается к земле (земле). Оборудование, питаемое электрическими системами с любым напряжением, обычно требуется заземлять, если только система питания не работает при напряжении ниже 50 вольт или если оборудование питается от низковольтной системы, которая заземлена в соответствии с 250.112 (I).

ДЖОНСТОН , исполнительный директор NECA по стандартам и безопасности. Он бывший директор по образованию, кодексам и стандартам IAEI; член IBEW; и активный член Электрической секции, Образовательной секции NFPA и Электротехнического совета UL. Свяжитесь с ним по адресу [email protected].

.
