Расход арматуры на 1 м3 бетона


Бетон — очень прочный материал, который с лёгкостью противостоит нагрузкам, действующим на него сверху – он не подвержен сжатию. Но в процессе эксплуатации на фундамент влияют еще и силы растяжения, которым он противостоять не может. Армирование нужно для того, чтобы укрепить бетонное основание и защитить его от растяжения и разрушения. Важно верно рассчитать количество стройматериала, которое потребуется для укрепления фундаментальной опорной части, а для этого нужно знать расход арматуры на 1 м³ бетона.

Факторы, влияющие на расходование материала

Расход арматуры на куб бетона и на армирование всего фундаментального основания в целом зависит от нескольких немаловажных факторов:

Содержание арматуры в 1 м3 бетона

  • Плотность раствора (имеет значение состав) – чем меньше показатель плотности, тем мельче в армирующем каркасе должна быть сетчатая структура – уменьшается шаг.
  • Тип строения и его вес
    – нормы использования стройматериала на конкретный тип конструкции указаны в таких регулирующих документах: ГОСТ, ГЭСН и ФЕР.
  • Размер (длина, ширина и глубина) бетонной опорной части обуславливает количество продольных и поперечных элементов в армирующем каркасе.
  • Тип почвы – для устойчивых грунтов с высокой несущей способностью применяют металлоизделие с диаметром 10, в противном случае – 14–16 миллиметров.
  • Класс элемента, повышающего прочность, и площадь сечения прутьев обуславливают вес будущей конструкции и нагрузку на грунт.

А также влияет тип фундамента – для каждого вида есть примерные (ориентировочные) показатели затрат арматуры на куб бетона:

  • Для ленточного образца – 20 кг на 1 кубометр.
  • Для столбчатого фундамента – 10 кг на 1 кубометр.
  • Для плитного (имеет два продольных пояса – верхний и нижний)
    – 50 кг на 1 кубометр.

Параметры гладкой арматуры А1

Варианты подсчета нормы

Выполнить расчёт расхода арматуры на куб бетона несложно. Между рядами несущей конструкции при устойчивом грунте (не подверженном плавучести и вспучиванию) расстояние может составлять 20–30 сантиметров. От всех краёв необходимо отступить по 5 сантиметров, чтобы раствор полностью скрывал каркас и защищал от его влияния окружающей среды (от коррозии). Для поперечных полос армирующего каркаса в целях экономии выбирают продукцию наименьшего диаметра и стоимости.

Поведение бетонных конструкций без арматуры под действием нагрузок

Пример проведения расчетов №1 (1 м³)

Расчёт расхода арматуры диаметром 12 миллиметров для горизонтальных рядов:

  • В одном бетонном кубе (то есть в блоке длиной, шириной и высотой по 100 см) поместится 4 продольных ряда (шаг 30).
  • В каждом ряду будет по 4 полосы.
  • Итого: 4*4=16 девяностосантиметровых прутьев (100-2*5).
  • Общая протяжённость армирующих элементов равна 16*90=1440 (14,4 м).

Вычисление расхода арматуры для поперечных горизонтальных и вертикальных элементов, выполненных из материала толщиной 8 мм:

Расчет арматуры для свайного фундамента

  • В одном поперечном сечении поместится по 4 лежачих и стоячих девяностосантиметровых прута (всего 8).
  • Сечение повторяется каждые 0,3 ед., а значит, в одном кубе оно присутствует 4 раза.
  • Итого: 8*4=32 девяностосантиметровых металлопрута, расположенных по ширине в одном кубе бетона.
  • Итоговая протяжённость материала равна 32*90 = 2880 (28,8 м).

Вывод: для укрепления бетонного блока размером 1 м³ понадобится 14,4 двенадцатимиллиметровой и 28,8 метра восьмимиллиметровой арматуры.

Для расчёта общего количества стройматериала, необходимого для укрепления конкретного фундамента, нужно знать его тип и точные размеры.

Пример проведения расчетов №2 (ленточный образец)

Вычисление количества металлопродукции для укрепления ленточного фундамента шириной 40, периметром 3000 (9*6), высотой 100 сантиметров:

Расчет арматуры

  • В ширине поместится 2 полосы арматуры (шаг — 30 см, толщина — 10 мм).
  • В основании глубиной 1 метр поместится 4 горизонтальных ряда.
  • Итого: 4*2=8 полос, длиной равных периметру опорных частей, то есть 3000 сантиметров.
  • Итоговая протяжённость равна 8*300=24000 (240 м).
  • В поперечном сечении поместится: 4 горизонтальных ряда тридцатисантиметровых прутьев толщиной 6: по формуле (40–2*5) и 2 вертикальных девяностосантиметровых металлопрута (100–2*5).
  • Итого: 4*30+2*90=120+180=300 (3 м) арматуры в одном рассматриваемом отрезке.
  • Периметр основания — 3000, а поперченное сечение будет повторяться каждые 30 см, то есть 3000/30=100 раз.
  • Итоговая протяжённость равна 100*300 = 30000 (300 м).

Вывод: для укрепления ленточного фундамента шириной 40, а глубиной 100 сантиметров для дома 6*9 понадобится 240 десятимиллиметровой и 300 метров шестимиллиметровой металлопродукции.

Схема монтажа фундамента

Перевод погонных метров в тонны

Чтобы перевести погонный метраж в килограммы или тонны нужно обладать информацией о том, сколько весит 1 метр данной металлопродукции определённого диаметра. Самые распространённые виды имеют следующие показатели:

  • 16 – 1578.
  • 14 – 1208.
  • 12 – 888.
  • 10 – 617.
  • 8 – 395.
  • 6 – 222.

Расчет веса арматуры

Показатели массы элемента, повышающего прочность, для 1 м³:

  • 12-14,4*888=12787,2 г (12,787 кг).
  • 8-28,8*395=11376 г (11,376 кг).
  • Итоговый вес – 12,787+11,376=24,163 килограмма (0,024 тонны).

Показатели массы металлоизделия для ленточного фундамента (из примера №2):

  • 10-240*617=148080 г (148,08 кг).
  • 6-300*222=66600 (66,6 м).
  • Общий вес – 148,08+66,6=215,4 килограмма (0,216 т).

Расчёт арматуры для ленточного фундамента

Рассчитать, сколько понадобится материалов для создания армирующей несущей конструкции любого фундамента не составит труда, если знать обозначенные выше принципы. Это нужно для того, чтобы приобрести достаточное количество стройматериалов и избежать лишних затрат.

Видео по теме: Как рассчитать расход арматуры


specnavigator.ru

Сколько арматуры на 1 м3 бетона для фундамента: расход, норма

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м

3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

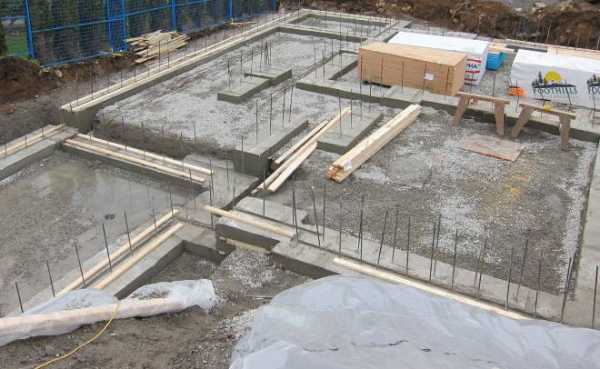

Строительство ленточного фундамента

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

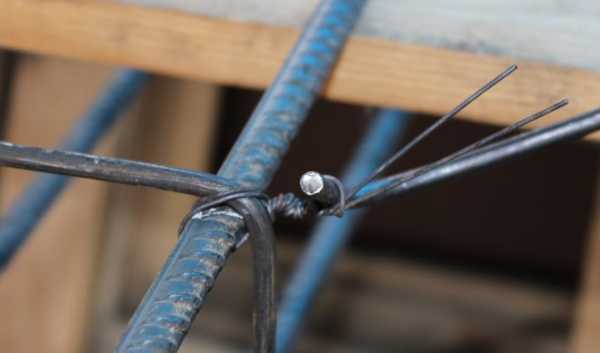

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта

Как определить расход арматуры

Нормы расхода арматурных элементов, рассчитываемые на м3 конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).

Так, согласно ГЭСН 81-02-06-81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м

3, нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м3 бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м3 объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м3.

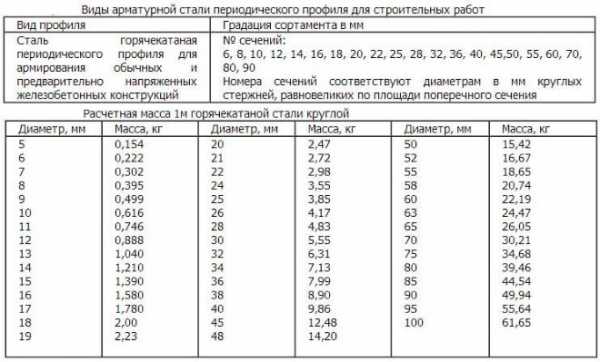

Расчетная масса 1 м стальной арматуры

Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.

Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.

Минимальные нормативные диаметры арматуры

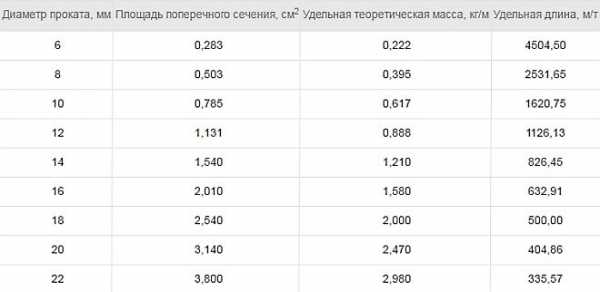

Параметры арматуры в зависимости от ее диаметра

Количество арматуры для укрепления фундамента

Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:

  • тип фундамента, который может быть столбчатым, плитным или ленточным;
  • площадь фундамента (в м2) и его высота;
  • диаметр арматурных прутков, а также их тип;
  • тип грунта, на котором возводится строение;
  • общий вес строительной конструкции.

Принцип армирования ленточного фундамента

Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.

Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м3 вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.

Схема раскладки арматуры ленточного фундамента

После того как вы определите, сколько арматуры вам будет нужно, вы должны распределить конструкцию из нее таким образом, чтобы на 1 м3 бетона приходилось требуемое количество массы металла. Создавая арматурный каркас, следует обращать внимание на то, чтобы все его элементы были покрыты слоем бетона толщиной не меньше 50 мм.

Определить, сколько нужно арматуры для укрепления ленточного фундамента, несколько проще, чем для более массивных конструкций из бетона. В этом случае также следует придерживаться норм, оговоренных в ФЕР – 81 кг металла на 1 м3 раствора бетона. Ориентироваться следует на размеры вашего ленточного фундамента. Например, если его ширина не превышает 40 см, то на формирование одного армирующего пояса можно пустить два прута с поперечным сечением 10–12 мм. Соответственно, если ширина больше, то и количество арматурных прутков в ряду следует увеличить.

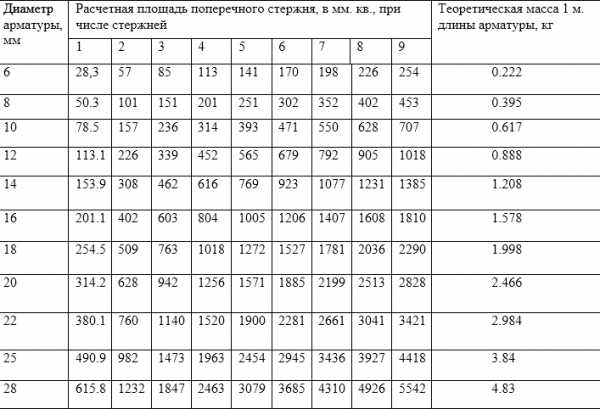

Расчетные площади пеперечного сечения в зависимости от количества стержней

Для фундаментов, глубина которых не превышает 60 см, арматурный каркас создают из двух уровней. Если глубина больше, то количество уровней каркаса рассчитывают так, чтобы они располагались на расстоянии 40 см друг от друга. Для соединения армирующих поясов между собой, как уже говорилось выше, используются вертикальные перемычки, которые монтируют по всей длине каркаса, располагая их с шагом 40–50 см.

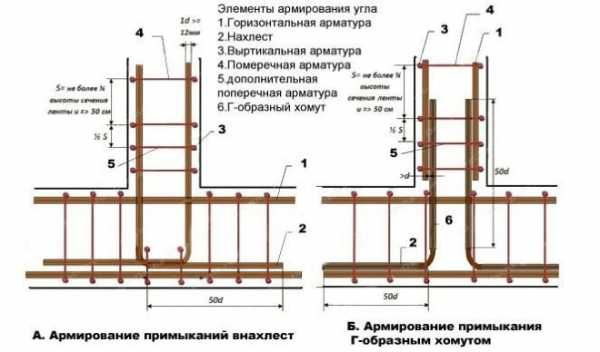

Способы армирования углов

Составив несложный чертеж вашего будущего армирующего каркаса и проставив на нем все размеры, вы сможете легко рассчитать, сколько всего метров прутков определенного диаметра вам будет нужно. Вычислив общую длину прутков, вам нужно будет разделить ее на стандартную длину арматуры (5 или 6), и вы узнаете, сколько таких прутков надо приобрести.

Если вы собираетесь заливать ленточный фундамент для легкого строения, а почва на вашем участке крепкая, то для укрепления бетона можно использовать арматуру сечением и до 10 мм, создавая из нее каркас по описанной выше методике.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Расход арматуры на 1 куб м. бетона.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

  • Тип фундамента.
  • Площадь сечения прутьев и их класс.
  • Общий вес здания.
  • Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

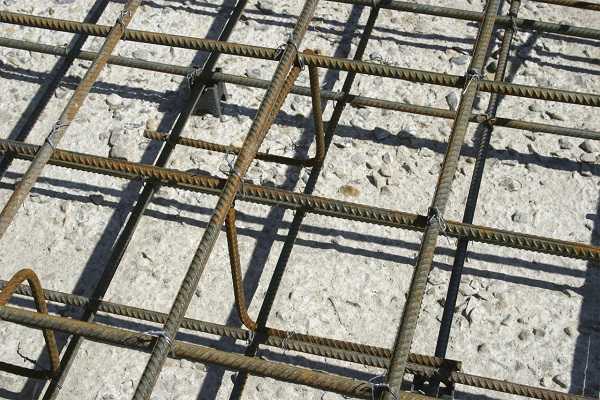

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута.  Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона.  В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

  • диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
  • диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

  • для столбчатого фундамента — 10 кг на 1 куб м бетона;
  • для ленточного фундамента — 20 кг на 1 куб м бетона;
  • для плиточного фундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

dompodrobno.ru

Сколько арматуры нужно на 1 куб бетона и как правильно посчитать?

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

  • Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
  • Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
  • Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней
5,50,1875347
60,2224504
80,3952531
100,6171620
120,8881126
141,21826
161,58633
182500
202,47405
222,98335
253,85260
284,83207
326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундамент должен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины. Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое. Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

salecement.ru

нормы по стандартам, причины отклонений, алгоритм расчета

Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.

В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.

Норма по стандартам

Стандартные нормы рассчитаны для различных случаев. При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия. Поэтому указать точное количество для абстрактного случая невозможно.

Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.

Учитывается:

  1. Тип фундамента.
  2. Размер возводимого здания и его вес.
  3. Особенности грунта.
  4. Технические характеристики арматуры.

Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.

Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг. на куб бетонной смеси, а диаметра 6 мм. – 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Причины отклонений

В некоторых случаях расход арматуры может быть больше, чем это обычно используется.

Причинами таких изменений могут стать:

1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.

2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.

3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.

Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.

Столбчатые и плоские

1. Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.

Есть две технологии, по которым заливаются столбы. По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.

Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию. Он делает фундамент более устойчивым, но не обязателен.

Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.

Для ростверка используется поперечное сечение, диаметр 10-12 мм. с поперечными гладкими связками, не несущими на себе нагрузки.

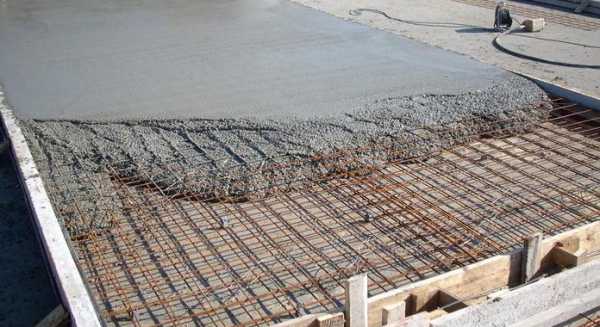

2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов-  кирпича, керамзита и прочего.

Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских. Между ребрами засыпается песок или смесь песка и гравия.

Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой. Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.

Алгоритм расчета и требуемые данные

При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.

Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.

Сума найденных результатов – точная нагрузка на фундамент.

Средний вес кровли по материалам, в кг /м. кв.


Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.


Средний вес перекрытий по материалам, в кг /м. кв.


Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.

По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:


Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.

В случае постройки колонн — это значение достигает 200-250 кг.

Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.

Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

tk-konstruktor.ru

Расход количества арматуры на куб бетона

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

    Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Содержание

  • 1 Таблица зависимости массы железных прутьев от их длины и марки
  • 2 От чего зависит норма расхода арматуры на 1 куб бетона
  • 3 Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента
  • 4 Исходные данные
  • 5 Методика расчета потребности арматуры
  • 6 Плитный фундамент
  • 7 Ленточный фундамент
  • 8 Перевод метров погонных в тонны
  • 9 Норма по стандартам
  • 10 Причины отклонений
  • 11 Столбчатые и плоские
  • 12 Алгоритм расчета и требуемые данные
  • 13 Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.
  • 14 Средний вес перекрытий по материалам, в кг /м. кв. Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество. По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:
  • 15 Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов. В случае постройки колонн — это значение достигает 200-250 кг. Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков. Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент.В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое.

Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры.

Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

    Тип фундамента.Площадь сечения прутьев и их класс.Общий вес здания.Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации.

Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга.

В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута.

Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов.

Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры.

Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

    диаметром 12 мм: 213/12=17,8 кгна 1 м куб бетона,
    диаметром 6 мм: 66,6/12=5,6 кгна 1 м куб бетона.

Композитная арматурав среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

    для столбчатогофундамента — 10 кг на 1 куб м бетона;для ленточногофундамента — 20 кг на 1 куб м бетона;для плиточногофундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.

А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.

Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента.

Исходные данные

Для проведения грамотного расчета необходимо владеть следующей информацией:

    на фундаментекакого типа предполагается возвести здание;какую площадь займет монолит;фундамент какой толщины выдержит надземную часть;какой тип грунта будет играть роль основания дома;какая арматура (диаметр, класс) будет использоваться при возведении монолита.

При строительстве легкого деревянного домика и при сооружении плитного фундаментана грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.

Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.

Методика расчета потребности арматуры

Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.

Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.

Слабые, плывущие и пучинистые грунты не рассматриваем умышленно:расчеты в таких случаях должны выполняться опытными инженерами.

Плитный фундамент

Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм.

Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.

Читайте также:   Выбор марки бетона для фундамента частного дома

Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт.).

Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:

124 х 6 = 744 м.п.

Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.

Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).

Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться

200 – 50 – 50 = 100 мм или 0,1 м.

Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.

В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.

Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.

Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:

840,1 м.п : 7,2 куб. м = 116,7 м/м3.

Ленточный фундамент

Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).

Различия наблюдаются только в геометрии каркаса:

В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.

Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).

Перевод метров погонных в тонны

Обычно сталь продают не метрами, а тоннами или килограммами. Чтобы перевести погонаж в весовую меру, надо знать удельный вес арматурных стержней.

Он тем выше, чем больше диаметр арматуры. Один метр стержня диаметром 10 мм весит 0,617, а диаметром 14 мм – 1,21 кг/м.

Перемножив удельный вес и количество метров, получим килограммы. Перевести эту цифру в тонны можно ее простым делением на 1000.

Вам возможно будут полезны для прочтения так — же статьи:

Как сделать расчет бетона на фундамент.Выбор марки бетона для фундамента частного дома.

Видео о том, как расчитать расход арматуры и сделать армокаркас для бетонирования .

Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.

В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.

Норма по стандартам

Стандартные нормы рассчитаны для различных случаев.При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия.

Поэтому указать точное количество для абстрактного случая невозможно.Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.Учитывается:Тип фундамента.Размер возводимого здания и его вес.Особенности грунта.Технические характеристики арматуры.Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг.

на куб бетонной смеси, а диаметра 6 мм.– 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Причины отклонений

В некоторых случаях расход арматуры может быть больше, чем это обычно используется.

Причинами таких изменений могут стать:

1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.

2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.

3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.

Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.

Столбчатые и плоские

1.

Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.

Есть две технологии, по которым заливаются столбы.По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию.

Он делает фундамент более устойчивым, но не обязателен.Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.Для ростверка используется поперечное сечение, диаметр 10-12 мм.

с поперечными гладкими связками, не несущими на себе нагрузки.2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов-  кирпича, керамзита и прочего.Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских.

Между ребрами засыпается песок или смесь песка и гравия.Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой.Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.

Алгоритм расчета и требуемые данные

При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.

Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.

Сума найденных результатов – точная нагрузка на фундамент.

Средний вес кровли по материалам, в кг /м. кв.

Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.

Средний вес перекрытий по материалам, в кг /м. кв.

Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.

По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:

Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.

В случае постройки колонн — это значение достигает 200-250 кг.

Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.

Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

Источники:

  • salecement.ru
  • dompodrobno.ru
  • ks5.ru
  • tk-konstruktor.ru

blog-potolok.ru

Арматура для бетона: виды, расход, применение



Тяжелый бетон это прочный материал, который обладает высокой «несущей» способностью «на сжатие». В то же время его способность воспринимать растягивающие и изгибающие напряжения оставляют желать лучшего.

СодержаниеСвернуть

Поэтому для обеспечения стойкости сооружений ко всем видам механических нагрузок применяется арматура для бетона, закладываемая сооружение на этапе подготовки к заливке. Бетон без арматуры может воспринимать лишь незначительные нагрузки на изгиб и растяжение. При превышении определенной величины, измеряемой в МПа или кгс/см2 конструкция начинает идти трещинами или полностью разрушается.

Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

  • Материал изготовления – углеродистая сталь или стеклопластик.
  • Технология производства и физическое состояние: стержневая, канатная и проволочная.
  • Вид профиля сечения: круглый, гладкий или рифленый.
  • Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
  • Назначение: рабочая, распределительная и монтажная.
  • Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.
Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

  • Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
  • Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Сколько арматуры нужно на куб бетона

Этот законный вопрос задают себе многие застройщики частных и дачных домов, возводящих объекты капитального строительства без разработки дорогостоящего проекта.

При определении количества арматуры на куб бетона учитываются следующие факторы: условия эксплуатации в конкретном регионе России (состояние грунта, глубина промерзания почвы и высота стояния грунтовых вод), вес сооружения, тип конструкции и технические характеристики доступной арматуры.

Приблизительные нормы расхода стального армирования диаметром 12 мм на ленточный фундамент частного дома следующих габаритов 9х6 метров – 18,7 кг на 1 м3 тяжелого бетона.

Отмечая, что расчет характеристики – расход арматуры на м3 бетона должен производиться в каждом конкретном случае индивидуально. В соответствии с требованиями действующего нормативного документа СНиП 52-01-2003, в общем случае количество продольной арматуры не может быть меньше 0,1% от площади поперечного сечения конструкции.

В качестве примера рассмотрим сечение ленточного фундамента частного дома высотой 1 метр и шириной 0,5 метра.Для его усиления потребуется 1х0,5= 0,05 м2 арматуры соответствующего сечения.

Абстрагируясь от нормативных документов регламентирующих количество арматуры на 1 м3 бетона, сообщим читателям этой публикации практические нормы расхода, обеспечивающие высокий уровень прочности и долговечности частного здания.

Образец расчета арматуры для фундамента

Правильно уложенная на фундамент рабочая арматура увеличит его прочность на разрыв и изгиб. Есть еще и вспомогательная арматура, устанавливаемая вертикально. Она обеспечивает прочностью на срез.

В обоих вариантах используются различные виды армирования, что следует учитывать:

  • Первые шаги начинаются с того, что по периметру опалубки, собранной в ленточном котловане, вбиваются вертикально прутья. При этом выдерживаются одинаковые расстояния между стержнями – 50-80 см. Диаметр самой арматуры находится в пределах 0,8-1 см, а высота прутьев равна глубине котлована.
  • К вспомогательным прутам вяжут внизу и вверху горизонтальные пояса, количество прутьев в которых выбирают с учетом рекомендаций, приведенных в таблице:
Ширина пояса, смКоличество прутьев
Не более 40 см2
Более 40 см3

При достаточно глубоком котловане допускается в горизонтальных поясах прокладывать по четыре прута.

  • Расстояние от наружного края пояса до оконечной точки вертикального стержня не должно превышать 10 см.
  • Чтобы армировочный каркас был единой неподвижной конструкцией, особое внимание нужно уделять соединению углов. Здесь лучше использовать систему перекрестных лент, объединив между собой пруты двух горизонтальных поясов. Не помешает для усиления углов и использование арматурной сетки.

Нужно взять во внимание и такой момент – арматура для ленточного фундамента не должна ложиться на землю. Рекомендуется использовать бетонную подложку. До того, как будет выполняться окончательная сборка каркаса, делают первую заливку толщиной в 5-7 см. Когда бетон застынет, можно выполнять сварку (или привязку) друг с другом нижнего и верхнего поясов.

Немного математики

До того, как приступать к укреплению ленточного фундамента, необходимо произвести расчет арматуры. Это позволит заранее запастись нужным количеством материала и выбрать правильные параметры.

Сначала рассматривают схему будущего дома, чтобы определиться с количеством лент под фундамент. У стандартного здания четыре наружные стены и несколько внутренних (в нашем случае пусть будет две несущих), значит, всего лент фундамента – шесть.

Математические вычисления можно рассмотреть на конкретном варианте.

К примеру, строится дом квадратного типа с длиной стены 10 м. Количество прутьев в каждом из основных поясов берется по 2. В данном случае расчет арматуры будет выглядеть так:

  1. Длина дома умножается на количество лент и количество прутьев в двух поясах:
    10 х 6 х 4 = 240 м – общая длина основной арматуры с прутьями d=12 мм.
  2. К периметру дома прибавляют длину внутренних стен (допустим, каждая по 10 м):
    40 + 2 х 10 = 60 м – общая длина ленты.
  3. Предыдущий параметр умножают на 5,4 – средний коэффициент на каждый метр ленты:
    60 х 5,4 = 324 м – общая длина вспомогательной арматуры

Расчет производился для ленты высотой 80 см и шириной 40 см. Математические действия достаточно просты, так что рассчитать нужное количество прутьев не составит труда.

Если идет речь о фундаменте, то это арматура диаметром не менее 12 мм сваренная или связанная в формате ячейки габаритами 50х50 миллиметров. Стены здания из бетона допускается армировать в продольном направлении с шагом 0,4-0,5 метра. При этом сцепление арматуры с бетоном обеспечивается ее конструктивными особенностями – продольным и поперечным рифлением.

Заключение

В заключение повествования стоит отметить, что системных рецептов по армированию конструкций приемлемых для всех возможных случаев нет и не может быть. Частный застройщик, принимающий решение, сколько арматуры на 1 м3 бетона должен руководствоваться климатическими условиями и массой планируемого сооружения.

Это переменные величины, нуждающиеся в уточнении в каждом конкретном случае строительства здания и сооружения.





cementim.ru
