Георешетка: использование для укрепления откосов

Георешетка - универсальный материал, который используется для укрепления разнообразных строительных сооружений. Не менее популярна георешетка во время укрепления откосов. Об особенностях и разновидностях данного материала поговорим далее.

Оглавление:

  1. Общее понятие и процесс изготовления георешетки
  2. Преимущества и сфера использования георешетки
  3. Основные виды георешетки
  4. Георешетка для откосов - подготовка покрытия и укладка
  5. Рекомендации по установке георешетки

Общее понятие и процесс изготовления георешетки

Георешетка принадлежит к геосинтетикам, которые предстают в виде двух- или трехмерной структуры сот. Для ее изготовления используют полосы полотен из полиэфира, ленты полиэтилена или полипропилена. Эти фрагменты соединяются при помощи высокопрочных сварных швов.

В случае растяжения рабочей поверхности происходит образование крепкого линейного каркаса, который армирует заполненные ячейки с грунтовым, песчаным материалом.

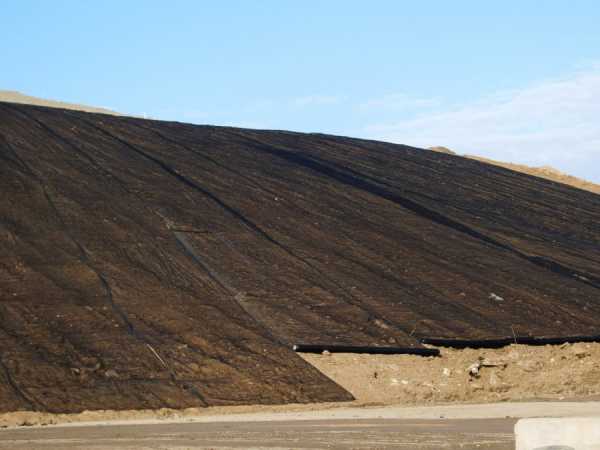

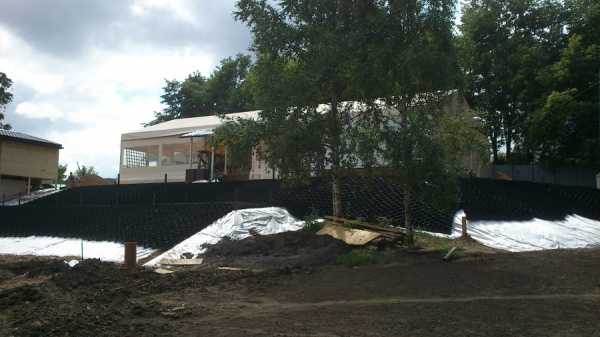

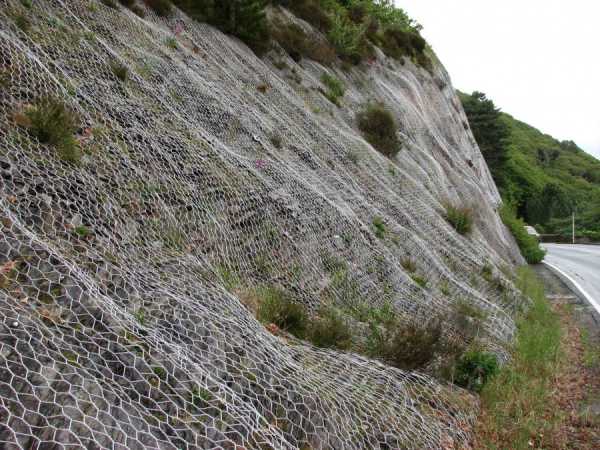

Георешетка является надежной защитой склонов, откосов и грунта от осыпания или разрушения. Чтобы избежать оползней и заиливания водных участков также применяют георешетку. Она отлично справляется с укреплением берегов. Георешетку по праву называют одним из самых долговечных материалов армирующего назначения. Максимальный срок использования георешетки превышает сто лет. Георешетка устойчива перед гидролизом, бензином, кислотами, щелочными растворами, дизельными топливом.

Во время ее изготовления происходит растягивание нагретого полиэтиленового или полипропиленового перфорированного листа при помощи специального оборудования. При этом происходит вытягивание хаотично ориентированных длинноцепных молекул в упорядоченную ориентированную структуру.

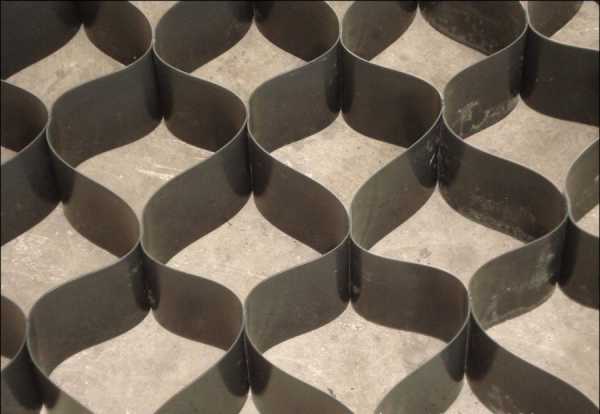

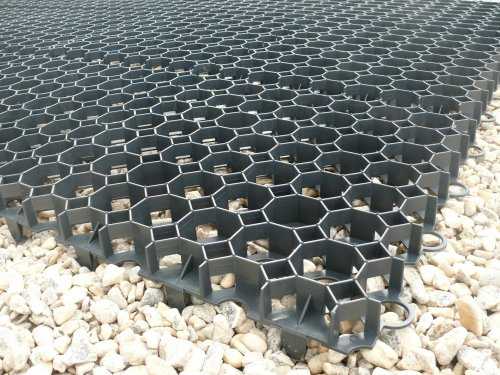

Бывает георешетка объемная - она предстает в виде конструкции из сот или ленты, которые надежно скреплены друг с другом. Легко устанавливается, устойчива перед гниением и воздействием химических веществ. Срок ее использования превышает пятьдесят лет.

Геотекстиль используемый в процессе изготовления георешетки бывает тканным и нетканным. Для соединения полос полипропилена используется термическая или ультразвуковая сварка. Чтобы соединить полосы, выполненые из геотекстильных материалов применяют сшивание, в процессе которого образуются высокопрочные соединения.

Поэтому георешетка объемного типа отличается легкостью, мобильностью, применяется в процессе защиты строительного грунта и почвы от деформации.

Геотекстильные георешетки начинают вытеснять пластиковые и металлические аналоги, из-за удобства и простоты монтажа и небольшого веса. Для установки не требуется наличие дополнительной техники.

Основными функциями георешетки является:

  • предупреждение нарушения и деформации грунтовых поверхностей,
  • обеспечивание пропуска воды,
  • защита дорожного покрытия от оседания,

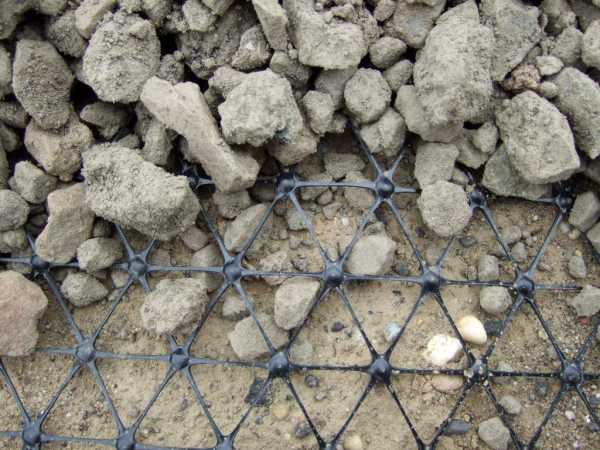

  • фиксация щебня и его защита от расползания в горизонтальной плоскости,
  • повышение несущей способности дорожного покрытия,
  • обеспечение экологической безопасности.

Чтобы георешетку купить следует предварительно провести расчеты количества данного материала.

Георешетка цена определяется такими факторами:

  • вид георешетки,
  • количество материала,
  • производитель георешетки,
  • максимальная нагрузка,
  • срок эксплуатации.

Преимущества и сфера использования георешетки

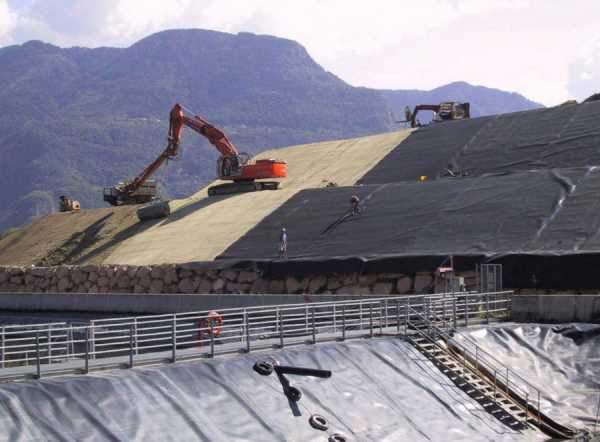

Георешетка имеет широкую сферу применения. Она используется для укрепления различных сооружений как строительного, так и промышленного назначения.

Георешетка позволяет не только укрепить основания, но и уберегает верхние слоя дорожной одежды от разрушения. Например, в процессе использования георешеток для укрепления асфальтобетонного покрытия, повышается его прочность, упругость, долговечность, устойчивость перед образованием трещин и температурными перепадами.

Происходит перенаправления вертикальных нагрузок от транспортных средств на горизонтальные, таким образом увеличивается несущая способность покрытия и предотвращается появление трещин и растягивающих напряжений.

Также, георешетка полимерная способна усилить крепость и предотвратить осыпание слабого грунта.

Основное использование георешетки проявляется:

  • в процессе армирования рыхлого или неоднородного грунта,
  • для противоэрозийной защиты откосов,
  • для фиксации и предотвращения разрушения дорожного основания,
  • для возведения подпорных сооружений с различной высотой и углом заложения,

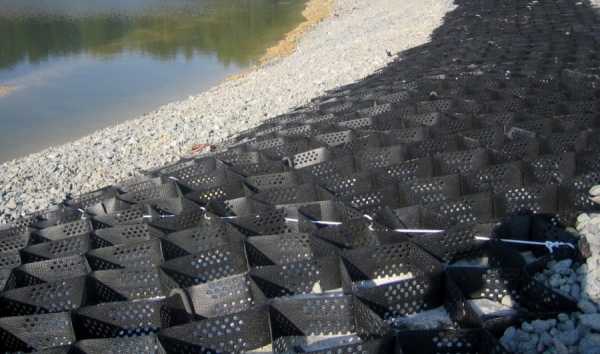

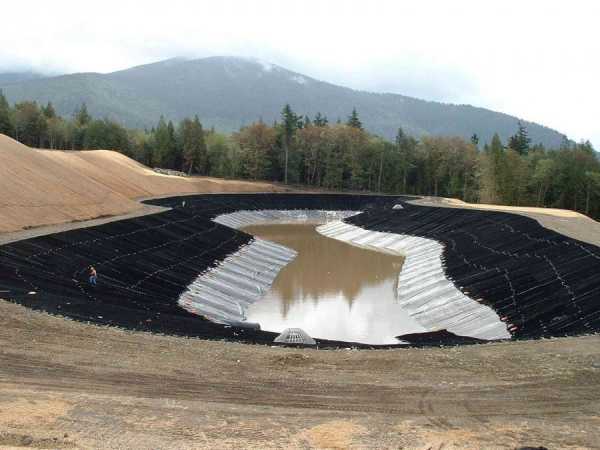

  • в процессе укрепления русла или берега водотока, водоема или реки,
  • при проведении работ ландшафтного характера связанных с озеленением газонов, спортивных площадок или автомобильных стоянок.

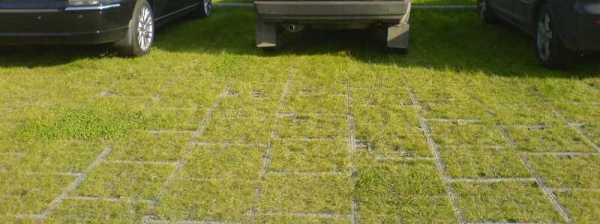

Использование георешеток в строительстве гражданского назначения приводит к:

  • усилению слабых грунтов в области, в тех местах где наблюдается ограниченный доступ к веществам нерудного типа,
  • укреплению склонных поверхностей или откосов,
  • укреплению рек от размывания,
  • устройству стен подпорного назначения,

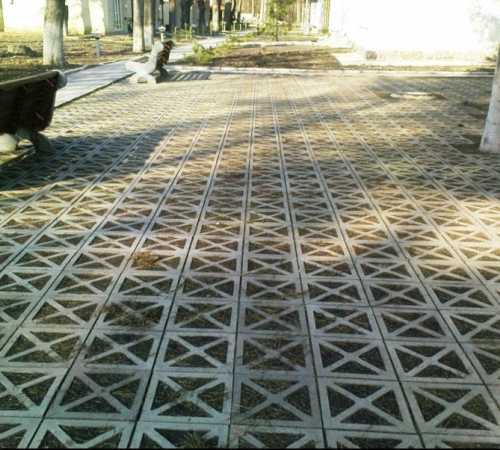

  • строительству спорткортов или спортплощадок,
  • строительству площадок для вертолетов,
  • устройству террас, которые имеют несколько уровней,
  • сооружению разнообразных сооружений в ландшафтном дизайне.

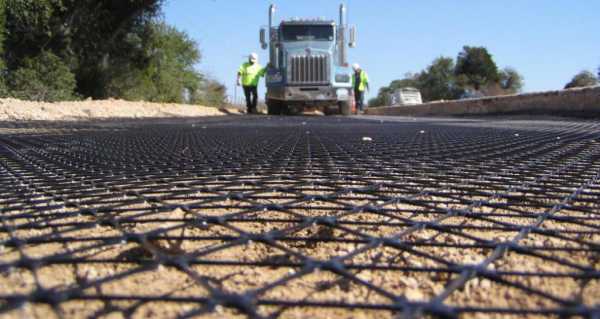

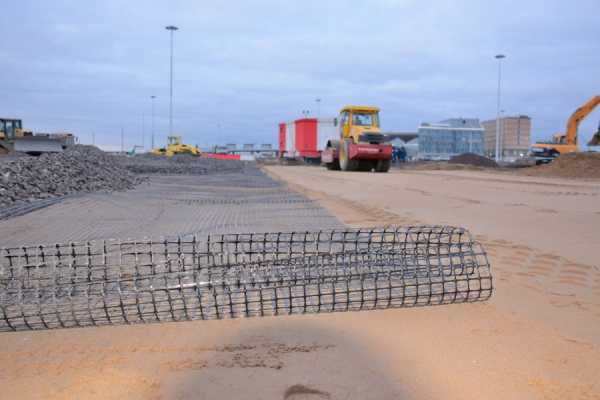

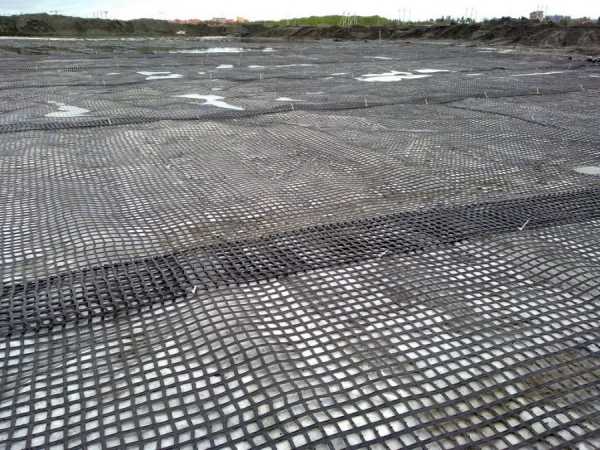

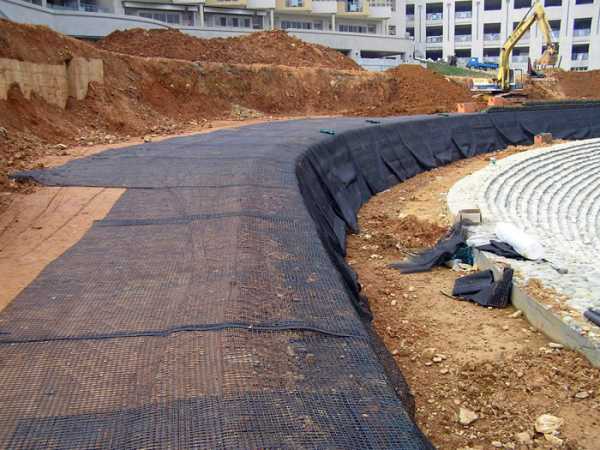

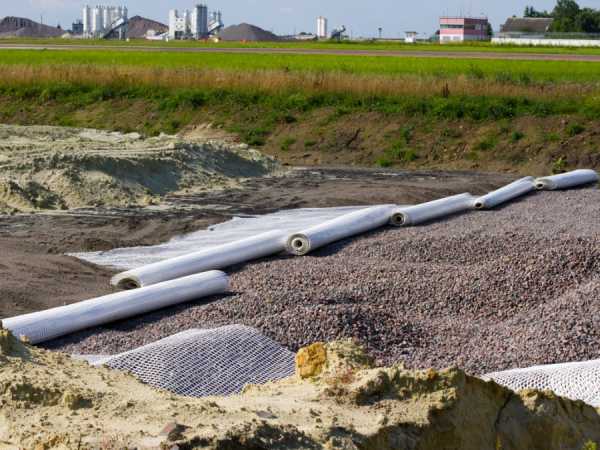

Георешетка плоского типа применяется во время строительства или реконструкции дорог и помогает повысить качество и равномерно распределить нагрузку на автотрассу.

Использование георешетки в железнодорожном строительстве помогает усилить и укрепить грунт под железной дорогой.

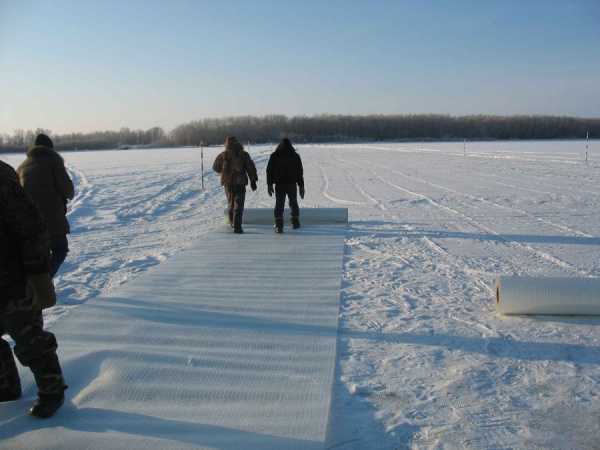

В процессе строительства дорог временного назначения в отрасли нефтяной промышленности также используется георешетка. Она помогает увеличить несущие способности стенок, по которым происходит извлечение нефти.

Георешетка - универсальный материал, который имеет такие преимущества:

  • устойчивость перед коррозией позволяет значительно увеличить срок эксплуатации данного материала;
  • использование георешетки - экономично, так как она способна выполнять свои функции более пятидесяти, а в некоторых случаях и ста лет, таким образом, на протяжении такого длительного периода времени не требуется дополнительное укрепление откосов, берегов, автотрасс или железнодорожных путей;
  • георешетка обладает высокой несущей способностью и способна выдерживать очень высокие нагрузки;
  • в процессе использования данный материал практически не деформируется что очень важно, например, при обустройстве откосов;
  • георешетка устойчива перед воздействием солей, щелочных или кислотных растворов;
  • данный материал отличается устойчивостью перед образованием плесени, грибка и воздействием микроорганизмов.


Основные виды георешетки

Георешетки различаются по диаметру ячеек, они бывают от двадцати до сорока сантиметров. Для улучшения дренажа почвы производятся георешетки с наличием перфорированных граней ячеек.

В соотношении с материалом, из которого изготавливают георешенки выделяют:

  • геотекстильные,
  • полиэфирные,
  • полипропиленовые,
  • полиэтиленовые.

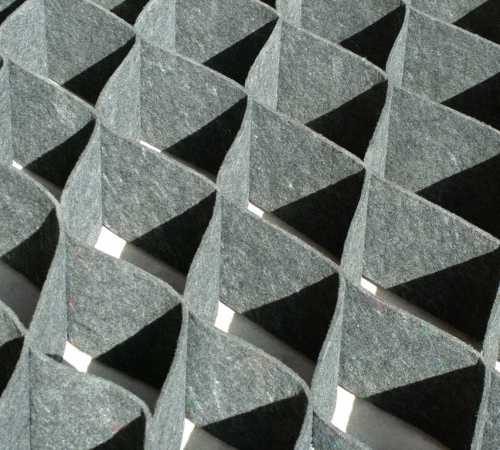

1. Каркасная георешетка представляет собой полосы из полотна геотекстиля, которые характеризуется высокой плотностью. В сравнении с георешеткой из полиэтилена, геотекстильная георешетка имеет меньшую твердость и жесткость. Благодаря наличию такой структуры получается обеспечение хорошего дренажа и увеличивается трение с материалами заполнителями. Сфера применения ограничивается усилением плотности откосных частей, автодорог, набережных и озеленением прибережных зон.

2. Полиэфирные георешетки являются геосинтетическими материалами, которые используются для укрепления грунтов несвязного характера, таких как щебень или песок.

3. Полипропиленовые георешетки позволяют стабилизировать и укрепить грунт, который с невысокой несущей способностью.

4. Полипропиленовые георешетки решают проблему укрепления каменных материалов и грунтов, которые характеризуются наличием низкой несущей способности.

В соотношении со способом производства георешетки разделяют на:

  • гибкие или георешетки тканевого вида,
  • жесткие или термически склеенного вида.

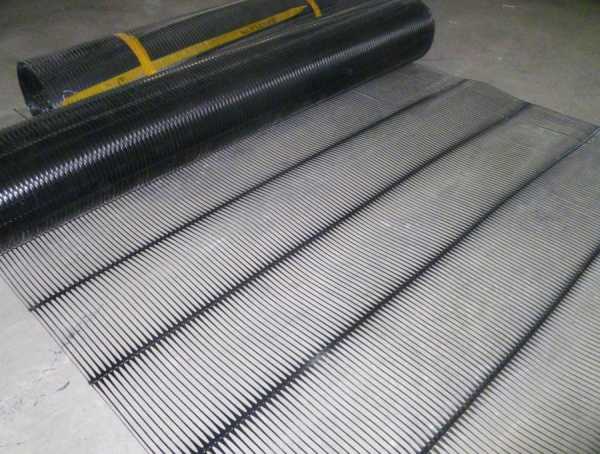

Жесткие георешетки бывают:

  • одноосными,
  • двухосными.

Производство гибких или тканевых георешеток схоже с использованием ткацких технологий. Для их производства требуется наличие высокопрочных синтетических нитей, в завершении процесса производства их покрывают специальным поливинилхлоридным слоем, который обеспечивает защиту от ультрафиолетового излучения.

Есть еще один вид георешеток, которые изготавливают по современным технологиям, используя поливинилалкоголь. Они отличаются возможностью удлинения на три-пять процентов.

Решетки жесткого или термически склеенного вида изготавливают с использованием полос, которые располагаются перпендикулярно друг ко другу, и в месте пересечения, в процессе нагревания, склеиваются.

Процесс изготовления жестких георешеток напоминает расплавление единого плоского участка, в основе которого лежит полипропилен или полиэтилен. На этом полотне делают специальные отверстия, которые позволяют образовать решетку. В зависимости от того, как производится растягивание, если в одну сторону, то георешетка стает одноосной, а если в две, то друхосной. Эти два вида георешеток различаются способом восприятия нагрузки. Двухосные способны принять давление с двух сторон, а одноосные - с одной.

Георешетка для откосов - подготовка покрытия и укладка

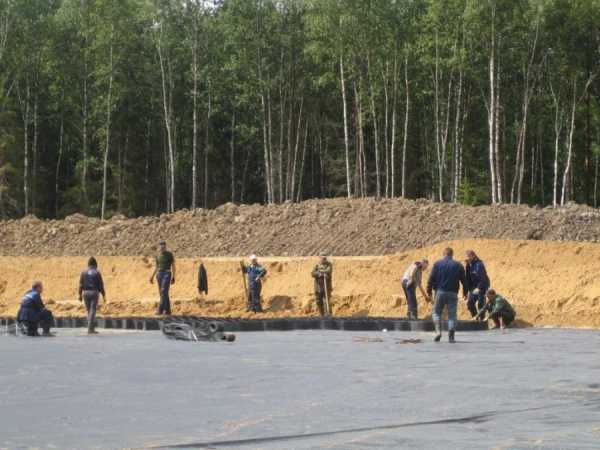

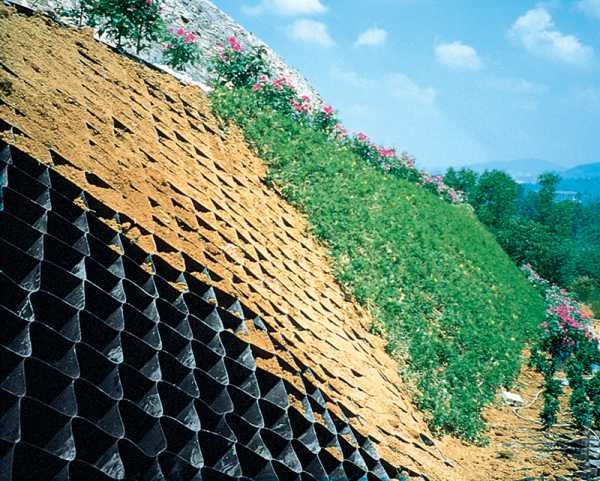

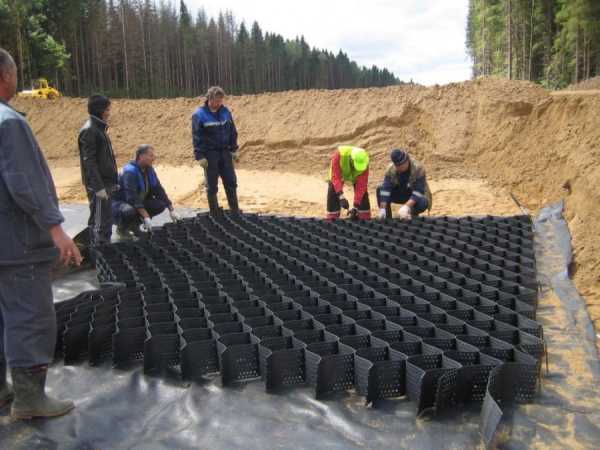

В данном случае предлагаем рассмотреть укладку георешетки объемного типа. Первым делом следует провести ряд подготовительных работ. Начните с проверки чертежей местности и распаковывания геотекстиля.

Следует конкретно знать какой откос планируется укрепить. Затем нужно подготовить его подошву и траншеи.

Определитесь с планом установки георешетки. Есть два способа:

  • поперечный - от откоса к центральной части,
  • продольный - параллельно с откосом.

В плане регламентируется метод укладки. При помощи колышков обозначьте места укладки материала. Разверните, а затем растяните георешетку.

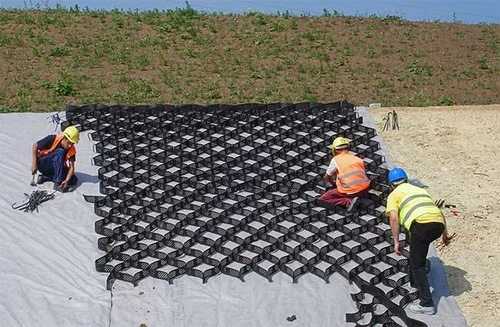

После завершения подготовительных работ по уборке листьев, растительности и мусора следует начинать процесс установки георешетки. Рекомендуется использование защитного слоя из георешетки нетканного типа.

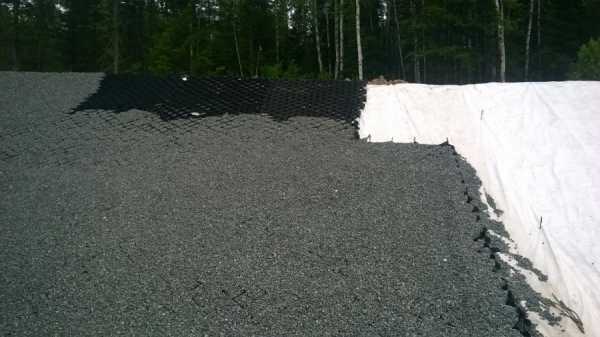

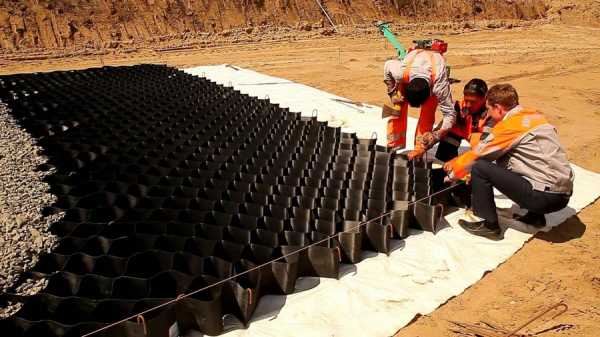

Его закрепляют по всей площади откоса, а фиксация производится внахлест сферху откоса  в горизонтальной поверхности. В том месте, где размещается нулевая отметка, производятся работы по заглублению георешетки.

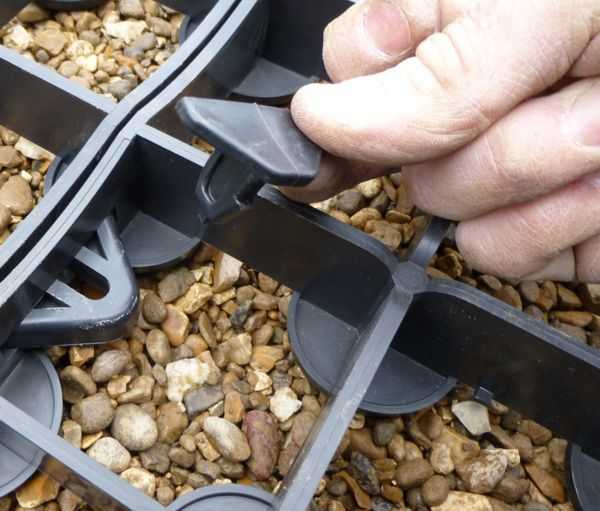

Фиксация каждого модуля происходит в центральной части при помощи пластиковых анкеров или других крепежей. Контруры устанавливаются в шахматном порядке напрямую по горизонтальной части георешетки. Модули соединяются при помощи специального пневмостеплера или анкеров. Когда процесс установки завершен, необходимо проверить ровность и правильность натяжения георешетки.

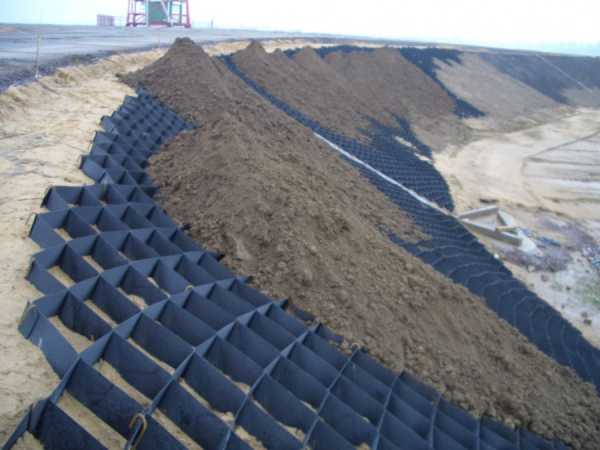

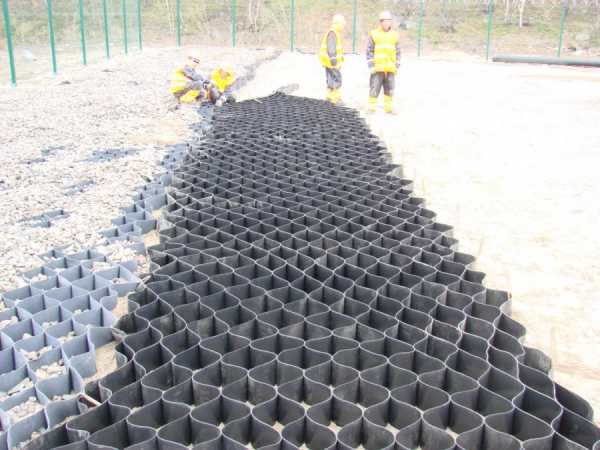

Следующий этап предполагает заполнение заранее установленных ячеек. Этот процесс напрямую зависит от условий, в которых монтируется георешетка. Если грунт находится на месте, то ним засыпают ячейки, в противном случае, следует привезти грунт для их заполнения. Для этих целей также подойдет использование щебня, бетона или смеси из нескольких грунтовых пород. Чтобы заполнить ячейки не нужно наличие специальной строительной техники, достаточно воспользоваться бульдозером или эскалатором с наличием обратного ковша.

Возможен вариант произведения выгрузки сразу в ячейки, а потом они постепенно выравниваются. Высота засыпки заполнителя, должна превышать высоту ячеек на пол метра и более.

Завершающим этапом монтажа георешетки являются работы по уплотнению заполнителя. Данный этап также зависит от типа материала и условий работы. Чтобы наполнитель быстро уплотнялся нужна постоянная влажность в процессе проведения трамбовки.

Рекомендации по установке георешетки

1. Во время установки арматурных штифов Г-образной формы в верхней части откоса или возле траншеи, не следует их устанавливать полностью в грунт. На интервал между центрами влияет тип георешетки:

  • при ячейке рамер которой - 21х21, интервал составляет - 21 см;
  • в случае, если размер георешетки составляет 40х40, то расстояние - 40 см.

2. Фиксация краев георешетки происходит с помощью крепежей в виде штифов, анкеров или других элементов.

3. Перед засыпкой обязательно проверьте каждую ячейку на полное растяжение.

4. На георешетке не должны присутствовать неровности, она должна плотно прилегать к поверхности грунта.

5. На 1 м² георешетки рекомендуется использовать три или четыре анкера, которые располагаются в шахматном порядке.

6. На высоту ячейки непосредственное влияние имеет угол наклона откоса. Если угол не превышает десяти градусов то высота ячейки составляет не более пяти сантиметров. В случае размера угла от 10 до 30 градусов. необходимо применять георешетку с размером ячейки до одного метра. При угле наклона 30-45 градусов, размер ячеек составляет полтора или два метра.

7. В процессе заполнения георешетки не разрешается раскидывать наполнитель с высоты более одного метра. А если размер ячейки составляет около 40 см, то высота подачи заполнителя не должна быть более 60 см.

8. Производите заполнение с боровки, а затем постепенно переходите к подошве.

9. Обязательно насыпайте материал, таким образом, чтобы получить его в избытке, так как после засыпки он еще будет утрамбовываться.

10. Засыпка бетона производится до верхней части, а потом он утрамбовывается, затем снова засыпается.

11. Наполнение георешетки при помощи растительного грунта составляет пять сантиметров и более, чем высота ячейки.

12. Засыпка с помощью минерального материала должна превышать уровень ячейки на два с половиной сантиметра.



strport.ru

Технология и цена укрепления откосов и склонов с применением объёмной георешётки

В жизни почти каждого человека есть светлая мечта -иметь загородный уютный домик с аккуратными клумбами и красивым водоёмом. Некоторые люди планируют на этом участке выращивать овощи, другие -посадить небольшой сад с красивым цветником.

Но вот горе — купленный участок оказался неказистым, заросшим бурьяном и имеющим холмистую поверхность. Конечно, для хозяев — это шок. Но не стоит сразу впадать в уныние, если проявить фантазию, можно все недостатки вашего участка превратить в его достоинства.

Укрепление почвы


Укрепление склонов на неровном участке применяется не только для защиты от размытия и осыпания грунта, но и может иметь декоративный характер. Многие особенности рельефа участка можно использовать в свою пользу, устроив небольшой водопад или альпийскую горку. И, если собственной фантазии для такого превращения у вас не хватает, то можно попросить помощи у ландшафтного дизайнера.

Существует несколько способов укрепления земляной насыпи:

  • Посадка деревьев с крепкой корневой системой прекрасно защитит ваш участок от осыпания почвы.

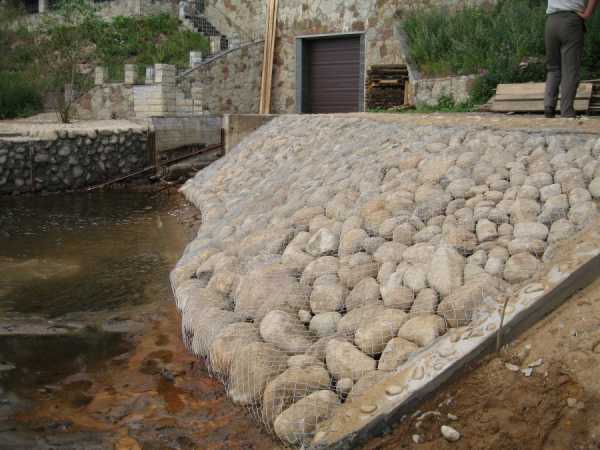

  • Широко используется устройство каменных и деревянных ограждений неровностей вашего земельного участка.
  • В современных условиях особое внимание привлекает людей укрепление откосов георешеткой.

Факторы, которые должны учитываться при выборе способа укрепления:

  • Угол уклона почвы.
  • Характерные особенности грунта.
  • Присутствие грунтовых вод.
  • Возможность сползания и размывания почвы.

Самым простым способом является укрепление почвы путём высадки растений, которые имеют крепкую корневую систему. Этим способом проблему можно решить в случае небольшого угла уклона. Калина, барбарис, бузина — кустарники, которые прекрасно подходят для укрепления неровностей на участке. Причём эти же растения могут стать и отличным декоративным украшением вашего садового участка.

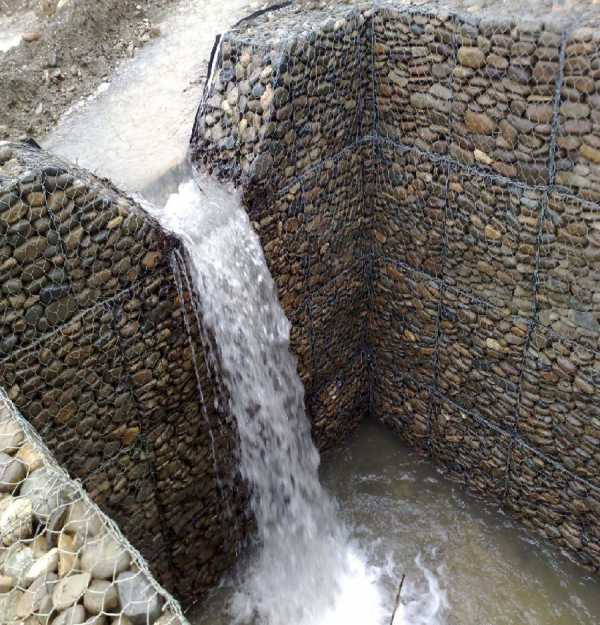

Если вы решили создать на территории вашего участка небольшой водопад, лестницу, красивый каскад, то лучше всего крепление нужных зон производить каменными или деревянными ограждениями.

Ну и, конечно, наиболее лучший результат можно получить при совместном использовании этих способов укрепления.

Георешетка для укрепления склонов



Георешетка является армирующим покрытием, напоминающим пчелиные соты. Размер ячеек варьируется в пределах 200–400 мм. Ячейки могут изготавливаться с перфорированными гранями, чтобы улучшить дренаж почвы.

В зависимости от материала, который применяется при изготовлении, георешетки разделяют:

  • Геотекстильные.
  • Полиэтиленовые.
  • Полиэфирные.
  • Полипропиленовые.

Технология изготовления всех видов георешетки различна, но принцип монтажа и характер применения — почти одинаковые для всего разнообразного ряда.

По способу изготовления существуют:

  • Георешетки тканевого вида (гибкий вид).
  • Термически склеенного вида (жёсткий вид).

А жёсткие виды георешетки могут быть:

  • Одноосными.
  • Двухосными.

Гибкие покрытия изготавливают аналогично технологии ткацкого производства. Делают их из синтетических высокопрочных волокон и покрывают поливинилхлоридным специальным составом, защищающим от ультрафиолетового излучения.

Решётки жёсткого вида изготавливаются путём склеивания при нагревании полосок, расположенных перпендикулярно друг к другу.

Объёмная георешетка

Объёмная решётка представляет собой конструкцию из ячеек трёхмерного типа. Крепление георешётки к склону или между собой производится разнообразными видами анкеров. В основном используются:

  • Анкера металлического типа.
  • Анкера из пластика.
  • Стальные скобы из арматуры.

В зависимости от угла наклона укрепляемой поверхности георешетка объёмная может иметь рёбра высотой:

  • Угол наклона 0—10° высота ребра составляет 50 мм;
  • При наклоне 10—30° ребро имеет высоту 100 мм;
  • Если уклон 30—45° применяется ребро высотой 150 мм;
  • При угле откоса 40—45° высота ребра достигает 200 мм.

После того как произвели работы по укладке всего материала необходимо тщательно засыпать ячейки георешетки армтекс наполнителем. Выполнение этой операции, возможно, как вручную, так и с использованием механических систем (транспортёры, экскаваторы, погрузчики). При заполнении стандартной решётки высота, с которой можно насыпать грунт, не должна превышать одного метра.

Бетонная георешетка наполняется до самого верха, затем утрамбовывается. Если используется растительный грунт, то ячейки заполняются на 25–45 мм выше рёбер, после чего грунт утрамбовывается. Такой же принцип используется и при засыпке ячеек зернистыми сыпучими материалами.

Перед тем как произвести монтаж георешетки, необходимо произвести работы по подготовке и выравниванию поверхности. Укладка решётки должна производиться на ровную, заранее уплотнённую поверхность, без значительных впадин и выпуклостей. При повышенной влажности почвы, применение решётки обязательно только после выполнения дренажных работ.

Георешётка: применение, преимущества

Основными преимуществами применения объёмной георешётки считается:

  • Возможность использования материала продолжительное время в любых климатических районах. В различных областях применения этот материал не изменяет своей структуры, поэтому отсутствует выделение вредных токсичных веществ в окружающую среду.
  • Простота укладки на откосах, а также, при необходимости, её демонтажа.
  • Георешетки цена за м2 намного ниже цены устройства укрепления откоса с применением других методов;
  • Транспортировка материала подкупает своей простотой

Георешетка для укрепления склонов

remontoni.guru

Инструкция по укладке объемной георешетки при укреплении откосов

Постепенная деформация откосов под влиянием неблагоприятных факторов окружающей среды — одна из главных причин преждевременного выхода из строя различных архитектурных объектов. Укрепление откосов объемными георешетками — простое, эффективное и при этом довольно бюджетное решение данной проблемы. Однако чтобы в полной мере реализовать все преимущества армирования геосинтетикой, нужно строго соблюсти технологию её укладки.

Устройство армирующей конструкции

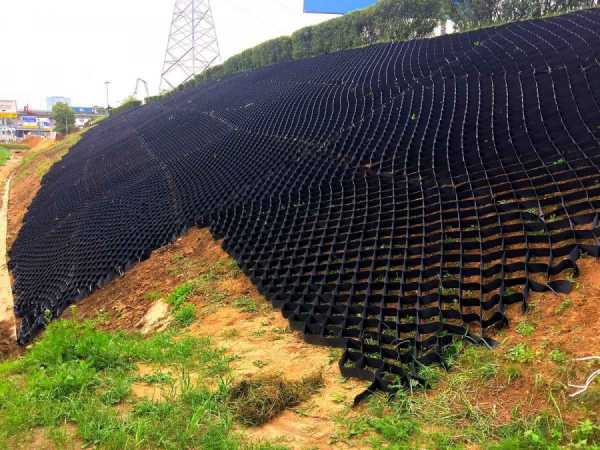

Устойчивая к эрозии армирующая конструкция состоит из множества сегментов, образующих цельное покрытие, так называемый геокаркас. Такая конструкция покрывает всю площадь склона, после чего пустые ячейки заполняются плодоносным грунтом. Высота геокаркаса может варьироваться в пределах 6-10 см. Рекомендуемая диагональ ячеек: 30-40 см. Диагональ меряется от одного угла геоячейки до другого и обозначена буквами «a» и «b» (см. рис. 1).

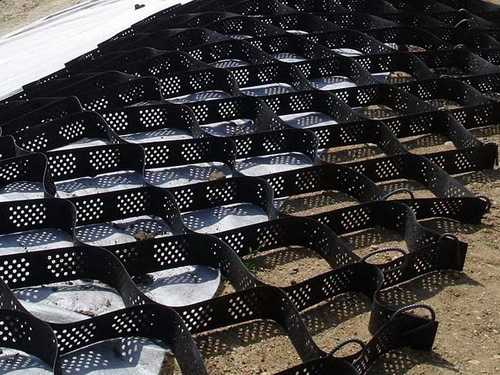

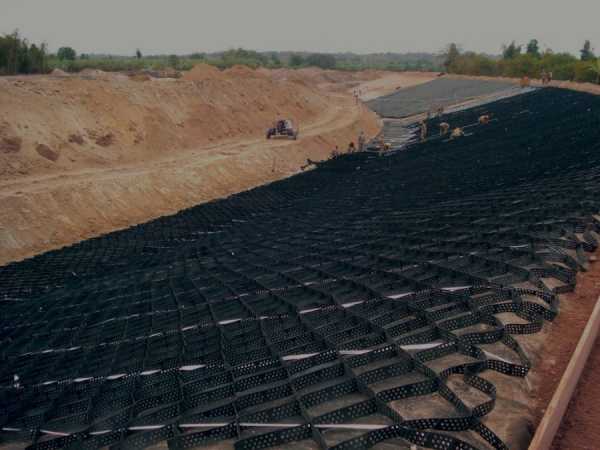

Рис. 1. Геокаркас, развёрнутый и готовый к заполнению грунтом


Рис. 1. Геокаркас, развёрнутый и готовый к заполнению грунтом

Крепление

Объемные георешетки крепятся к поверхности грунта пластиковыми анкерами. При армировании крутых откосов предпочтительней использовать высокие (70-110 см) Г-образные нагели, сделанные из десятимиллиметровой арматуры.


Рис. 2. Нагель для монтажа георешеток

Высота монтажного нагеля (анкера) зависит от крутизны склона. Чем более крутой откос, тем большей высоты нагель следует использовать. Принимается в расчёт также тип грунта и используемый в ходе работ заполнитель. Зависимость высоты нагеля от всех этих факторов приведена в таблицах 1 и 2.

Таблица 1 — Зависимость высоты монтажного нагеля от крутизны склона
(тип грунта: суглинок; тип заполнителя геосот: плодоносный грунт)
Угол заложения откоса, град 25 30 35
Длина нагеля, см 80 90 100
Таблица 1 — Зависимость высоты монтажного нагеля от крутизны склона
(тип грунта: суглинок; тип заполнителя геосот: плодоносный грунт)
Угол заложения откоса, град 25 30 35
Длина нагеля, см 80 90 100

Таблица 2 — Зависимость высоты монтажного нагеля от крутизны склона
(тип грунта: песчаный; тип заполнителя геосот: плодоносный грунт)
Угол заложения откоса, град 25 30 35 40* 45*
Длина нагеля, см 70 80 90 100 110
Таблица 2 — Зависимость высоты монтажного нагеля от крутизны склона
(тип грунта: песчаный; тип заполнителя геосот: плодоносный грунт)
Угол заложения откоса, град 25 30 35 40* 45*
Длина нагеля, см 70 80 90 100 110

* армогрунтовая насыпь

Заполнитель геосот

В роли заполнителя ячеек геокаркаса может выступать песчано-торфяная смесь или плодоносный грунт. Чтобы при обильных осадках вода успевала своевременно отводиться, в нижней части склона обустраивается водоотводный лоток, заполняемый среднефракционным щебнем (см. рис. 3).


Рис. 3. Армирующая конструкция склона стандартного типа
1 - Объемные георешетки; 2 - плодоносный грунт; 3 - монтажный нагель; 4 - среднефракционный щебень; 5 - дренажный лоток.


Рис. 3. Армирующая конструкция склона стандартного типа
1 - Объемные георешетки; 2 - плодоносный грунт; 3 - монтажный нагель; 4 - среднефракционный щебень; 5 - дренажный лоток.

У оснований наиболее важных участков (на которые приходится значительная нагрузка) могут быть оборудованы бетонные упоры (см. рис. 4).


Рис. 4. Армирующая конструкция склона с использованием бетонного упора у основания
1 - Объемные георешетки; 2 - плодоносный грунт; 3 - монтажный нагель; 4 - среднефракционный щебень или бетон; 5 - бетонный упор; 6 - дренажный лоток.


Рис. 4. Армирующая конструкция склона с использованием бетонного упора у основания
1 - Объемные георешетки; 2 - плодоносный грунт; 3 - монтажный нагель; 4 - среднефракционный щебень или бетон; 5 - бетонный упор; 6 - дренажный лоток.

Порядок выполнения работ

  1. Осуществляются замеры склона и планировка его поверхности. Для этой цели могут применяться как специальные механические устройства, так и ручной инструмент.
  2. Если склон отсыпной, его верхний слой уплотняется. Для этого можно использовать виброплиту или обыкновенный ручной каток.
  3. Модули объемной георешетки раскатываются по поверхности склона и надёжно фиксируются анкерами или нагелями. В верхней части склона геосинтетика должна заходить на горизонтальную плоскость хотя бы на полметра, углубляясь при этом на величину h (см. рис. 3 и 4).
  4. Контролируется сила натяжения образованного геосинтетикой армирующего каркаса. При правильном натяжении стандартный модуль георешетки обладает размерами 2,42×7,85 метра либо 2,44×5,95 метра (в зависимости от типа модуля).
  5. Каждый модуль георешетки фиксируется анкерами или нагелями по центральной оси. Для лучшей эффективности фиксирующие элементы принято располагать в шахматном порядке (см. рис. 5). После этого зафиксированные модули скрепляются между собой пневмостеплером. Приблизительный расход анкеров/нагелей на квадратный километр армирующего геокаркаса: 2100 единиц.

  6. Рис. 5. Модули объемной георешетки, зафиксированные нагелями


    Рис. 5. Модули объемной георешетки, зафиксированные нагелями

  7. Производится ряд контрольных замеров и манипуляций:
    • замеряются стороны растянутых модулей и перепроверяется равномерность их натяжения;
    • проверяется плотность прилегания георешетки к поверхности склона;
    • проверяется параллельность всех сторон установленных модулей.
  8. Роется нагорная канава, монтируются водоотводные лотки.
  9. Геосоты заполняются плодородным грунтом, равномерно распределяемым по всей площади вручную или при помощи механизированных приспособлений. Заполнение производится сверху вниз по склону.
  10. Заполнитель засеивается семенами растений (как правило, предпочтение отдаётся многолетним травам).
  11. Поверхность склона тщательно уплотняется и обильно орошается.

При соблюдении настоящего руководства склон будет надёжно застрахован от эрозии и оползней, гарантируя безопасность расположенных рядом с ним строений.


Акции

www.geo-allianz.ru

80 фото основных типов и методов укрепления грунта

В обустройстве ландшафта загородных домов все большую популярность приобретают современные геосинтетические материалы. Благодаря их применению, можно существенно уменьшить стоимость строительных работ, увеличив при этом их качество.

Геотехническая решетка позволяет обеспечить прочность и надежность грунта на участке, повышая привлекательность обустраиваемого ландшафта.

Краткое содержимое статьи:

Что такое георешетка?

Она представляет собой объемно-пространственную конструкцию, состоящую из ячеек-сот, которые образованы из скрепленной особым образом полимерной ленты. Размеры сот определятся назначением материала. Причем он достаточно устойчив к воздействиям различного типа – химическим и механическим, а также влиянию атмосферных факторов.

Устройство георешетки позволяет производить крепление на грунте максимально быстро и без особых навыков. В результате застройщик получает прочный армирующий каркас. Он эффективен при проведении строительных работ, поскольку ячейки легко заполняются щебнем, песком или обычным грунтом.


Преимуществом является не только легкость крепления, но и удобство в транспортировке к месту монтажа.

Где и для чего можно использовать

Данное устройство применяется при армировании грунта, когда ведутся строительные работы на дачном участке или во время обустройства дорог и подъездных путей. Также укрепление грунта с использованием георешетки производится в ходе ландшафтных мероприятий. Дополнительно создается возможность эффективного фильтрования и обустройства качественного дренажа.

Сотовый принцип построения конструкции обеспечивает формирование на грунте прочной неподвижной плиты. Она может быть создана из разнообразных наполнителей, например, песка, бетона, кварца или щебня.

При этом по высоте данная плита будет соответствовать размерам полимерной георешетки. Ее применение позволяет существенно сократить толщину слоя грунта насыпи без снижения прочности поверхности и с сохранением базовых эксплуатационных параметров.

Разновидности георешетки

При обустройстве загородных участков и подъездных путей могут использоваться различные типы конструкций. Эффективность того или иного варианта определяется конкретной областью применения.


Объемные решетки

Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм. Однако высота сот может быть разной – от 50 до 300 мм.

Георешетка объемного типа весьма долговечна – может прослужить 50 и более лет, выдерживает как статические, так и динамические нагрузки, а также температурные колебания от -60 до +60 °С. Поэтому она является прекрасной армирующей прослойкой.

Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

Плоские решетки

Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.


Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

Применение георешеток в строительстве

Владельцы загородных домов постоянно прилагают усилия, чтобы сделать ландшафт в саду максимально оригинальным. В этих целях требуется не только обустраивать дорожки или подъездные пути, но и укреплять склоны для создания комфортных зон отдыха.

Обустройство дорожек на даче

На начальном этапе проведения работ необходимо сделать разметку будущей садовой тропинки. Для этого по периметру надо расставить колышки с учетом возможности монтажа бордюра, который поможет вам защитить дорожку от деформаций различного происхождения. После этого надо снять грунт на глубину 200-250 мм. При превалировании почв глинистого или торфяного типа заглубиться можно на 300-400 мм.

Основание дорожки надо хорошо утрамбовать и при необходимости уложить изоляционный материал, например, полипропиленовую или полиэфирную геоткань. Далее следует укладка георешетки. Такая последовательность работ позволяет не только произвести надежное армирование, но и защитить основание от размывания.

Крепеж осуществляется анкерами. В ячейки нужно засыпать щебенку или гравий. Причем важно сделать это с избытком, чтобы после проседания наполнитель не опускался ниже ленты. А бордюр нужно ставить до того, как вы закрепите соты на дне траншеи.


Укрепление парковки

Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

Обустройство склонов

Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

Помните, для крутых склонов нужно использовать решетку с более широкими боковыми элементами. Георешетка для укрепления склонов характеризуется надежностью и имеет высокую степень растяжимости. Благодаря этому материалу, вы решите проблему сложного рельефа на участке.

Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.


Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

Фото георешетки

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

Георешётка для укрепления склонов GeoSM

Зачастую, основной преградой при строительстве каких-либо объектов является непростой рельеф местности – холмы, овраги, склоны. Ведь даже Москва стоит на семи холмах. А каким же образом создавать строительные объекты неподалеку от водоемов, рек, как создают дома на побережье, в гористой местности, как сделать так, чтобы построенный объект в один не прекрасный момент просто не съехал с холма в овраг или в воду? Как мы все знаем, что даже дороги, автомобильные и железные, чаще всего расположены на насыпях. Кто помнит железную дорогу в Крым, не знаю как вам, но мне было немного страшновато видеть, как поезд мчится по насыпи практически рядом с морем. В детстве я всегда думала, что вот-вот и насыпь от такой тяжести просто развалится, и мы все утонем, прям с вагонами. Но оказывается, если все строить с применением правильных материалов, то ничего никуда не съедет, никто не утонет, а объекты прослужат долгие годы.

Такими материалами являются геосинтетики, а в частности, объемная георешетка, с помощью которой и благоустраиваются, укрепляются склоны и насыпи. Необходимо отметить, что георешетка применяется не только для гражданского и промышленного строительства, но и в сельском хозяйстве, в экологическом инжиниринге для рекультивации почвы, защиты холмистой местности от эрозии почвы, и оврагов от сползания, укрепления склонов.

Как укрепить георешёткой

Если застраиваемый участок расположен на песчаном грунте или на откосе, то прежде чем приступить к возведению объекта, необходимо укрепить грунт. Зачастую, многие застройщики, ландшафтные дизайнеры делают большую ошибку, используя для укрепления самый легкий и недорогой способ – высаживают растения. Конечно, это будет красивый холм, но смогут ли деревья и кустарники удержать грунт от осыпания. Растения, даже имеющие развитую и сильную корневую систему, хорошо армируют грунт исключительно на пологих склонах, с углом наклона не более чем 25-30 градусов. Да, и еще – этим растениям надо подрасти и укорениться, а значит и время постройки растянется на неизвестно какое время. Склоны крутизной от 30 градусов растения зафиксировать не смогут.

Сегодня многие предпочитают строить свои частные коттеджи на побережье – прекрасный воздух, водоем, все рядом, экология… мечта… Но существует реальная опасность – размывание грунта, и как следствие, разрушение дома. И в этом случае, высаживание растений также не поможет. Если ваш дом расположен в низине, ему также грозит опасность, но уже быть не свергнутым с холмистого постамента, а залитого при дождях потоками грязи, глины. Думаю, что это также никому не понравится.

Вывод, необходимо укрепить склоны, используя надежные георешётку, сподручные материалы и способы укрепления.

Как надо укреплять склоны

Укреплять откосы, насыпи, овраги, холмы необходимо, чтобы предотвратить водную, ветровую эрозию. Армирующие геосинтетики, такие как объемная георешетка, успешно справляются с этой сложной задачей. Нужно укрепить слабые основания полотна дороги, усилить дорожную одежду, создать насыпи повышенным углом наклона, построить подпорные стены – все это под силу сделать с объемной георешеткой.

Объемная георешетка является ячеистой модульной конструкцией, производимой из полимерных лент, скреплённых методом сваривания в виде шахматки. При монтаже решетка равномерно растягивается на поверхности, которую необходимо армировать. Модули скрепляются между собой при помощи специальных анкеров. Ячейки засыпаются грунтом, щебнем, песком и другим стройматериалом для формирования поверхности с более высокой прочностью и надежностью.

Если требуется создать «зеленый» склон, укрепить основание газона, расположенного под уклоном, то объемную георешетку укладывают на поверхность, засыпают ячейки плодородной почвой, а затем высеивают газонную траву, корни которой, прорастая, укрепляют и решетку и склон. Дополнительно данный геосинтетик помогает защитить склоны от кротов. Ячеистая конструкция не позволяет животному свободно передвигаться, рыть норы с выходом на поверхность. Кроты постепенно уходят с участка.

Укладка объемной георёшетки

Перед монтажом объемного геосинтетика на участке, для начала выравнивается поверхность склона. При необходимости, проводят выемку грунта на толщину слоя до 50 см. Поверхность, на которую будет уложена георешетка, уплотняют при помощи виброплиты или ручного катка. На подготовленный грунт укладывается подложка из геотекстиля, являющаяся дренажем всей армирующей системы. Геотекстиль также помогает защитить склон от разрушения, предотвращая смешивание грунтовых слоев при подъеме подземных вод, защищает почву от низких температур. На геотекстиль кладется объемная решетка, фиксируется с почвой специальными анкерами, заполняется строительным материалом. В зависимости от проекта, можно поверх решетки снова уложить геотекстильное полотно, а затем уже песок, брусчатку, плитку, таким образом, создать надежный каркас для склона.

Для укрепления склонов различной крутизны применяют георешётки с разной высотой ребра. Так, если откос имеет угол наклона до 10 градусов, то лучше применить объемную георешетку с ребром ячейки 50 мм, до 30 градусов – 100 мм, до 45 – 150 мм, от 45 градусов и выше, следует использовать 200 мм.

После того, как георешетка объемная будет правильно установлена на поверхности склона, получается своего рода плита, высотой до 10-30 см. Использование георешетки позволяет равномерно распределить нагрузку на поверхность откоса.

Производимые из специальных полимерных материалов, георешетки объемные показывают отличный результат в использовании их как в обустройстве естественных, так и при строительстве искусственных откосов и насыпей. Данный вид геосинтетика широко применяют при необходимости армирования береговой линии, для укрепления стенок искусственных водоемов, бассейнов, при создании причалов для катеров и яхт. Решетками можно укрепить также и русла небольших рек и каналов.

Думаю, не лишним будет добавить, что все сложные объекты Сочинской зимней Олимпиады были построены с использованием геотекстильных материалов, в том числе и с применением объемной георешетки.

Обустройство насыпей и откосов с помощью объемных георешеток позволяет укрепить проблемный участок, получить уверенность в том, что построенный объект не будет смыт водой, и не рассыплется, сползая вниз. А если высадить травку и цветочки в почву, засыпанную в ячейки георешетки, получится прекрасный «зеленый» склон, который идеально впишется в окружающий ландшафт.

geo-sm.ru

технология и рекомендации — RUUD

Содержание статьи:

В ландшафтном дизайне, архитектуре и строительстве в целом сегодня широко используются композиты и синтетические материалы. Они органично входят как в природные, так и в искусственные конструкции, выполняя задачи укрепления и коррекции различных форм. Одним из самых распространенных материалов такого типа можно назвать георешетку для укрепления откосов на крутых склонах.

Что представляет собой георешетка?

Вам будет интересно:Пароизоляция "Ондутис": обзор, свойства, производитель

До недавнего времени инженерные средства для решения задач изоляции или укрепления открытых грунтов в основном ограничивались вариациями геотекстиля. Как минимум, так ситуация обстояла в сферах массового обслуживания участков разного назначения. Усовершенствование конструкции геосинтетиков позволило существенно расширить спектр инженерных задач данного типа, что и сформировало спрос на создание эргономичного пласта с гибкой, но прочной структурой. Именно так можно представить георешетку для укрепления склонов, которая выполняет функцию внешнего армирования грунтов, грунтощебней и песчаных поверхностей. Данная разновидность синтетической решетки изготавливается из пластиковых лент, которые скрепляются между собой сваркой, формируя ячеистую структуру. В процессе эксплуатации после укладки этот синтетик создает противоэрозионную защиту откосов и насыпей в условиях высокой крутизны склона. Такие задачи актуальны при строительстве автодорог, мостов, ЖД-путей, переходов через магистрали и т. д.

Объемные георешетки

Вам будет интересно:Декоративный камень для наружной отделки дома: виды, выбор, особенности кладки, фото

Наиболее популярная разновидность георешетки, что обуславливается трехмерной структурой ее ячеек. Площадь такого покрытия в зависимости от формы выпуска в брикетах варьируется от 10 до 25 м2. Что касается материала изготовления, то объемная георешетка для укрепления откосов выполняется из следующего сырья:

  • Полимеры. Недорогой по цене и практичный синтетик, который позволяет выпускать изделие в небольших размерах, но с высокими прочностными свойствами. Из полимеров изготавливают как сплошные, так и перфорированные ленты, что дает возможность обеспечивать и функцию дренажа.
  • Текстильное полотно. Оптимальное решение для зонирования слоев, снижения негативных последствий от морозного пучения и армирования откосов.
  • Бетон. Особая разновидность георешетки, благодаря которой формируется общий каркас армирования проблемного участка. В рамках бетонной конструкции могут использоваться вышеназванные геосинтетики.

Плоские георешетки

Вам будет интересно:Чем и как режут керамогранит - советы специалиста. Алмазный диск по керамограниту

Также решетчатая вариация геотекстиля, но с плоскими ячейками прямоугольной или квадратной формы. Как таковое армирование откосов данным материалом редко выполняют, но зато с его помощью без наращивания высоты ландшафта можно эффективнее реализовать следующие задачи:

  • Фиксация конструктивных пластов.
  • Равномерное распределение по площади динамических и статических нагрузок. Иными словами, реализуется косвенное укрепление откосов георешеткой с плоской конструкцией.
  • Увеличение несущей способности основы.
  • Снижение рисков образования колеи и провалов на дорогах.
  • Удержание щебня и гравия на необходимом технологическом слое без его ухода в почву.

Плоская георешетка чаще используется там, где в принципе не оправдывается или технически невозможно применение объемных армирующих сот. Это может быть устройство подъездных путей, укладка дорожек, монтаж тяжелых напольных покрытий и т. д.

Общая технология укрепления откосов георешеткой

Непосредственно для армирования сложных ландшафтных участков по грунту применяется следующая технология устройства георешетки:

  • Производятся замеры и планировка целевой площадки. Для этого применяют измерительную технику, а также ручные приспособления наподобие уровней и нивелиров.
  • В случае с отсыпными склонами в обязательном порядке выполняется трамбование. Данная задача решается ручными катами или виброплитой.
  • Выполняется раскатка материала по размеченной и подготовленной площади. Как отмечает инструкция по укреплению откосов георешетками, независимо от угла склона, верхняя часть покрытия должна захватывать горизонтальную плоскость минимум на 50 см.
  • Материал фиксируется специальными крепежами в соответствии с оптимально подходящей для конкретного случая силой натяжения.
  • Проводится контрольный замер и оценивается физическое состояние уложенной георешетки.
  • Соты конструкции заполняются сыпучим материалом.

Используемые крепежные материалы

Укладка георешетки может производиться как в одиночном, так и во множественном порядке. То есть не обязательно для одной площадки стремиться ограничиваться одним модулем – возможности для сцепки и формирования прочных швов исключают проблемы разрушения единого армирующего полотна. Другое дело, что каждый модуль должен фиксироваться по краям в отдельном порядке независимо от того, сопрягается ли с ним соседний модуль. Из этого и следует исходить, определяя количество крепежей.

Монтаж георешеток для укрепления откосов может выполняться разными техническими средствами, но чаще применяются нагели, пластиковые или металлические анкера, а также скобы из стальной арматуры. Крепление осуществляется как по краям, так и по центральной оси. Причем не рекомендуется размещать фиксаторы по прямой линии. Наибольший укрепляющий эффект обеспечит конфигурация расстановки крепежа в шахматном порядке. Для скрепления отдельных модулей между собой дополнительно используется пневмостеплер. По средним расчетам, на фиксацию 1 км2 сплошной георешетки уходит порядка 2000 крепежных элементов.

Какой материал использовать в качестве заполнителя?

После установки геокаркаса можно приступать к заполнению его сот сыпучим материалом. В этом качестве может выступать и обычный грунт, и песчано-щебенчатые смеси. Выбор определяется требованиями к укреплению и внешнему виду покрытия. И если в случае с дорожными насыпями укрепление откосов георешеткой вовсе не ориентируется на декоративные задачи и может быть дополнено бетонными опорами, то в ландшафтном дизайне, напротив, создается водоснабжающая инфраструктура для полива растительности. В этом случае заполнение осуществляется с применением плодоносного грунта или песчано-торфяной смеси, после чего производится высадка семян декоративных растений или газона.

Советы по укреплению неподтопляемых откосов

Простейший тип ландшафта с уклоном, для которого можно применять две схемы армирования:

  • Техника подходит для малосвязанных и глинистых грунтов. По всему склону укладывается георешетка для укрепления откоса с последующей фиксацией. В верхней части границы модулей должны заходить под каменный упор, который будет препятствовать размыванию склона при обильных осадках.
  • С верхней и нижней части покрытие геокаркаса с заполнителем должно полностью закрывать откос. При этом в нижней области организуется герметичная канава, переправляющая стоки в ближайший водосборник или канализацию.

Техника укрепления подтопляемых откосов

Регулярно подтопляемые склоны подвержены как собственному размыву и разрушению, так и деформации наружных армирующих пластов. В связи с этим должны быть предприняты дополнительные меры по защите геокаркаса. Во-первых, использоваться должна только объемная решетка, а во-вторых, в качестве заполнителя должен применяться эффективный дренажный материал – например, гранитный щебень диаметром 20-40 мм. Если предполагается интенсивный сток воды, то поверхность решетки желательно залить бетонным раствором. Под самим армирующим слоем укладывается защитный слой с обратной фильтрацией на основе того же геотекстиля.

Заключение

На фоне активного процесса урбанизации и стремительного ритма городской жизни возрастает интерес к природным объектам со всеми атрибутами ландшафтного дизайна. Вместе с этим возникает потребность и в решении проблем, связанных с защитой естественного грунтового массива от размывов водой и эрозии. Для предотвращения негативных последствий подобных явлений на склонах как раз и применяются георешетки. Это простое и эффективное решение, которое и по финансовым затратам вполне привлекательно. К примеру, георешетка «Геоспан» для укрепления откосов в базовом исполнении стоит порядка 150 руб/м2. Это конструкция с объемной сотовой структурой на основе полиэтиленовых лент, соты которых можно заполнять щебнем, грунтом и песком. Также существуют и более функциональные модификации, в том числе рассчитанные на эксплуатацию в условиях широкого температурного диапазона от -60 до 70 °С.

Источник

ruud.ru

Георешетка или укрепление склонов и оврагов

Объемная георешетка позволяет укрепить склоны и овраги

В этой статье речь пойдет о таком незаменимом в ландшафтном строительстве материале как георешетка. Без нее порой не обойтись на самом важном — начальном этапе строительства. Очевидно, что перед началом стройки следует продумать каждый нюанс, любую подробность и все детали, чтобы основа дома вышла добротной, а постройка служила не год и не два, а из поколения в поколение.





Если же вы уже закончили строительство, то представленная ниже информация подскажет вам, как с помощью георешетки повысить качество выполнения таких проектов, как создание экопарковки, формировании садового ландшафта, строительство искусственных водоемов и дорог. Применяется георешётка для укрепления склонов, откосов, берегов и прибрежной зоны водоемов, а также при строительстве подпорных стенок.

Применение георешетки при строительстве подпорных стенок



Знакомьтесь — георешетка

Что, собственно, представляет собой георешетка? Это структура ячеек из полимерного материала, устойчивого к воздействиям окружающей среды. Благодаря использованию полимеров ни влага, ни кислоты, ни щелочи, ни даже микроорганизмы, а уж тем более ультрафиолет и ветер не способны нанести георешетке хоть какой-нибудь видимый вред. Если подробнее, то получают георешетку из полиэтиленовых лент, синтезированных методом экструзии (благодаря его использованию происходит ориентация молекул в пространстве), затем ультразвуковой сваркой соединяют их в шахматном порядке. Такая лента имеет прочность на разрыв 11-14 кН/м, а сварной шов выдержит нагрузку не менее 7 кН\м, причем, чем толще полотно, тем эти показатели больше.

Для того чтобы уложить георешетку, ее требуется всего лишь растянуть и положить на основу, а полученную сотовую структуру заполнить фиксатором, роль которого успешно выполняет щебень, галька, песок, почва и другие субстраты. Размер ячеек зависит от предполагаемой цели использования решетки, и может варьироваться от 160 на 160 до 410 на 410 мм, высота ленты — от 50 до 200 мм.

Укладка объемной георешетки производится поверх геотекстиля, после чего, георешетка закрепляется анкерами





Применение георешетки в строительстве

Георешеткой укрепляют земляные склоны с целью предотвращения осыпания, а в дальнейшем образования обвалов и осыпей. Особенно подвержена этому процессу рыхлая и неоднородная почва. Георешетка эффективно противостоит эрозии берегов и откосов близ водоемов, независимо от того, река это, водохранилище или декоративный прудик. Для применения в водных сооружениях объемную георешетку кладут прямо на дно предполагаемого водоема.

Укрепление склонов оврага объемной георешеткой

Без георешки уже не обходятся садовые дорожки, искусственные насыпи, террасы и подъездные пути, а также участки озеленения, кемпинги, парковки и территории вокруг спортивных построек. Вообще участки с земляным покрытием, которые длительное время должны выдерживать нагрузки, укрепляются георешеткой, иначе грунт быстро оседает с образованием ям и других нежелательных изменений.

Начиная с 2003 года георешетка сертифицирована и производится согласно техническим условиям (ТУ). Правда, у каждого производителя они могут быть своими. Но, тем не менее, все необходимые испытания пройдены успешно, в результате чего георешетка стала активно применяться не только при строительстве дорог и укреплении различных склонов, но и в других областях, например в ландшафтном дизайне и укреплении откосов при возведении подпорных стенок.

Укрепление склонов берега при строительстве искусственного водоема









Как строят современные экопарковки или газонная решетка

Более прочный вариант георешетки — газонная решетка, является основным компонентом для создания такого сооружения, как экопаркинг или экопарковка. Экологическая парковка, оборудованная на участке, выглядит современно и красиво. Внешне она представляет собой аккуратный газон. В основе такого травяного настила лежит объемная георешетка или газонная решетка, а в качестве фиксатора используется растительный грунт. Проросшая сквозь решетку трава постоянно «подстригается» паркующимися автомобилями, и получается одинаковый уровень роста травы.

Газонная решетка — основной элемент экопарковки

Итак, защищая почву и растительность на ней от нагрузок, газонная решетка одновременно пропускает в землю воду и предотвращает образование провалов, ведь она легко выдерживает вес среднего автомобиля. Таким образом, использование газонной решетки придает вашей стоянке:

  • надежность — благодаря высокой несущей способности;
  • естественную красоту густого травяного ковра;
  • удобство в обслуживании.

Еще одним позитивным моментом применения георешетки является отсутствие токсичности материала, который сохраняет целостность при многолетней эксплуатации. По сути, благодаря ей создается защищенная почвенная экосистема со своей системой циркуляции влаги и обмена питательными веществами, а уход за ней требуется минимальный — просто поливайте газон, чтобы смыть с травы пыль и грязь и придать ему чистый и эстетичный вид.

Для использования георешетки в структуре экопаркинга обычно выполняют тиснение и перфорацию, чтобы увеличить силу трения полотна с наполнителем.

Экопарковка с помощью газонной решетки



Укладка газонной решетки при строительстве экопарковки

1. Сначала нужно удалить верхний рыхлый слой земли. Несмотря на то, что он плодородный, в нем находятся органические остатки растений (в основном трава и корни). На небольших территориях слой почвы срезают вручную. При значительной площади участка, как правило, прибегают к помощи бульдозера.

2. Теперь чистую и ровную землю требуется уплотнить песком. Слой в 3-5 см уплотняют вручную, виброкатком или виброплитой – опять же, в зависимости от размеров участка.

3. Газонная решетка, к сожалению, сама просто так не закрепиться. Для этого применяют пластмассовые, деревянные или металлические анкеры длиной 200-500 мм. В комплекте обычно продают от 100 до 250 штук диаметром 10 мм. Только благодаря этим штырям и колышкам можно получить правильную фиксацию модулей. Ее установку проводят поэтапно, используя одни и те же анкера несколько раз, так как после заполнения фиксатором их можно вынуть. Если вам хотелось бы иметь конструкцию понадежней, оставляйте 2-3 L-образных штыря внутри модуля. Для закрепления участка 20 на 30 ячеек вам потребуется 20-25 анкеров.

4. Также нам не обойтись без укладки геокстиля, который нужен для разделения основного грунта и нашего фиксатора, а также для предотвращения прорастания сорняков и дополнительного армирования верхнего слоя площадки. Обычно используют геокстиль плотностью от 100 до 200 г/м.

5. Фиксируют георешетку анкерами на расстоянии 12 см друг от друга по ширине, и 10 см по длине. Также нужно усановить анкера на все крайние ячейки модуля. 6. Соединение модулей происходит с помощью пневмостеплера или шуруповертом – саморезами с пресс-шайбой. Снимают каждый четвертый монтажный анкер по ширине и каждый пятый – по длине, заменяя его L-образным анкером, прижимающим георешетку к основанию площадки.

7. Засыпают ячейки георешетки почвой на высоту ленты, удаляют оставшиеся монтажные анкера. Поливают водой, чтобы грунт дал усадку, а затем уже рассыпают семена травы. Сверху на них нужно снова досыпать почвы также по высоте ячейки. Поливка готового газона производиться каждый день до прорастания, и 2-3 раза в неделю после. Также возможно избежать проблем с живой растительностью и уложить готовое декоративное покрытие. Для этого в качестве фиксатора используют щебень, гравий, песок и другие смеси фракцией не менее 5 и не более 20 мм.

Укладка газонной решетки



Геосетка близкий родственник георешетки

Распространенной разновидностью объемной георешетки является плоская геосетка, основным отличием которой является прямоугольная форма ячеек и высота полотна.

Геосетка является плоской двуосноориентированной структурой из пропилена, которая также производится с использованием метода экструзии (выдавливания). Из-за измененной по сравнению с объемной георешеткой структуры, геосетка может наиболее эффективно применяться именно в дорожном строительстве. Принцип ее работы основан на внедрении сетки в дорожный «пирог» между песком и щебнем — щебень не может проникнуть через ячейки и углубиться в песок, что при качественной утрамбовке заставляет камни просто заклинивать по всей поверхности геосетки. Таким образом, исключаются как горизонтальные, так и вертикальные перемещения щебня, из-за чего и увеличивается прочность дорожной конструкции. Размеры ячеек геосетки значительно отличаются от георешетки: 35 на 40, 33 на 33 и 40 на 40 мм. Такие небольшие отверстия созданы для различных фракций щебня.

Применение геосетки при строительстве подъездных дорог

Применение геосетки позволит:

  • уменьшить толщину слоя щебня, примерно на 40 % благодаря чему происходит сокращение расходов на материалы;
  • распределить серьезные нагрузки равномерно по площади покрытия;
  • увеличить сроки между ремонтами, ведь конструкция станет намного прочнее;
  • продлить работоспособность покрытия практически в 3 раза;

Без геосетки не обходится качественное строительство дорог, стоянок для автомобилей, подъездов к домам, небольших дорожек и площадок. При строительстве добротного дома настоящий хозяин не пожалеет средств на невидимое основание, которое продлит срок службы покрытий на десятилетия.



Строительство подъездной дороги к участку

Проблема съезда к дому с общей дороги — довольно распространенный предмет обсуждения у тех, кто только приобрел свой участок и начинает его осваивать. Просто так положить настил не всегда получается из-за сточной канавы, которая идет вдоль съезда, к тому же дорожная насыпь вряд ли окажется долговечной. Эффективно решить эту проблему помогает геосетка.

Канава засыпается песчаной подушкой, на которую кладут трубу, и после этого вся площадь подъезда засыпается песком и тщательно утрамбовывается. Геосетка расстилается на утрамбованный песок, и уже на нее укладывается слой щебня примерно в 10 см толщиной. Следуя вышеописанному принципу, ячейки не пропускают щебень вглубь песка, вследствие чего увеличивается прочность основы. Все это еще раз утрамбовывается виброплитой или виброкатком, и уже таким образом организованный съезд простоит довольно долго. А для того, чтобы увековечить структуру, съезд заливают бетоном или закатывают асфальтом, и тогда он становится неуязвимым даже для десятилетий постоянного использования.









Что бы еще почитать?

remstd.ru
