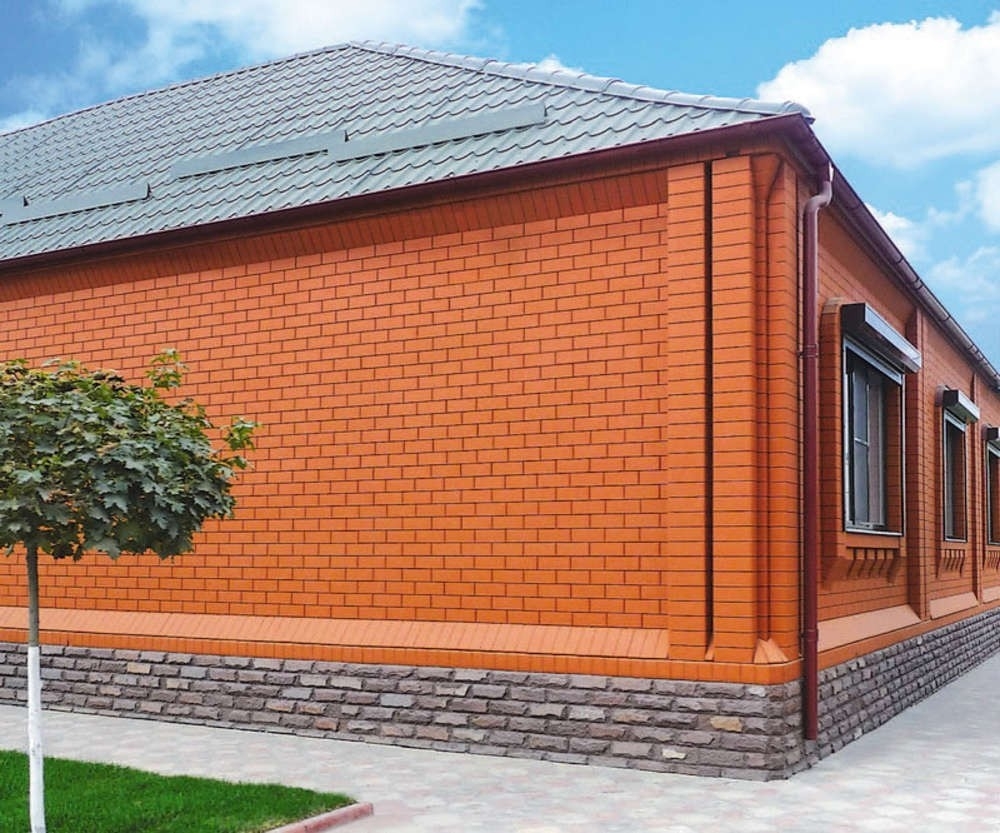

Облицовка кирпичом виды кладки

Мы глубоко убеждены, что облицовка кирпичом — лучшее решение. О прекрасных свойствах кирпича мы писали уже не раз. В этой статье мы ещё раз пройдёмся по плюсам кирпичной облицовки, а также рассмотрим виды кладки.

Преимущества кирпичной облицовки

Итак, несомненный плюс облицовки кирпичом — это всегда комфортный микроклимат. В современном кирпичном доме не холодно и не душно, потому что помещения не перегреваются, а утеплитель не мокнет под надёжной защитой лицевого кирпича, а в морозы крупноформатный блок удерживает драгоценное тепло. Кроме того, хороший облицовочный кирпич прочен, морозостоек, не выцветает на солнце и не пачкается.

Как выбрать кирпич для облицовки

А каким должен быть сам кирпич? Современный ГОСТ 530-2012 не предъявляет никаких жёстких требований к лицевому кирпичу. Однако их предъявляет заказчик. Да и наш немалый опыт диктует некоторые правила подбора. Чем выше морозостойкость — тем лучше.

Минимум F50. F75 и выше — очень хорошо. Марка прочности также: выше значит лучше. М150 это минимум, М175 это хорошо, а всё что выше — отлично. Водопоглощение: 16% — приемлемо, от 10 до 14% — хорошо, ниже 10% — очень хорошо, ниже 6% — великолепно! Есть лишь одно исключение: кирпич ручной формовки. У него марка прочности может быть ниже М150, а водопоглощение выше 16%, и это абсолютно нормально! Главное, чтобы морозостойкость не была ниже F50.

Виды кладок

Как же принято сейчас облицовывать кирпичом? По-разному. Но есть одно общее правило: лицевая кладка производится в полкирпича. Если Вам предложат облицевать дом кладкой толщиной в кирпич, найдите других строителей. При современной трёхслойной конструкции стены это явное излишество и ненужная трата немалых средств. Кирпич следует укладывать на подходящий кладочный раствор. Подбирают его в зависимости от водопоглощения кирпича. Проще всего купить и лицевой кирпич, и кладочный раствор в «Балтийской Керамической Компании», тогда они точно будут подходить друг другу идеально.

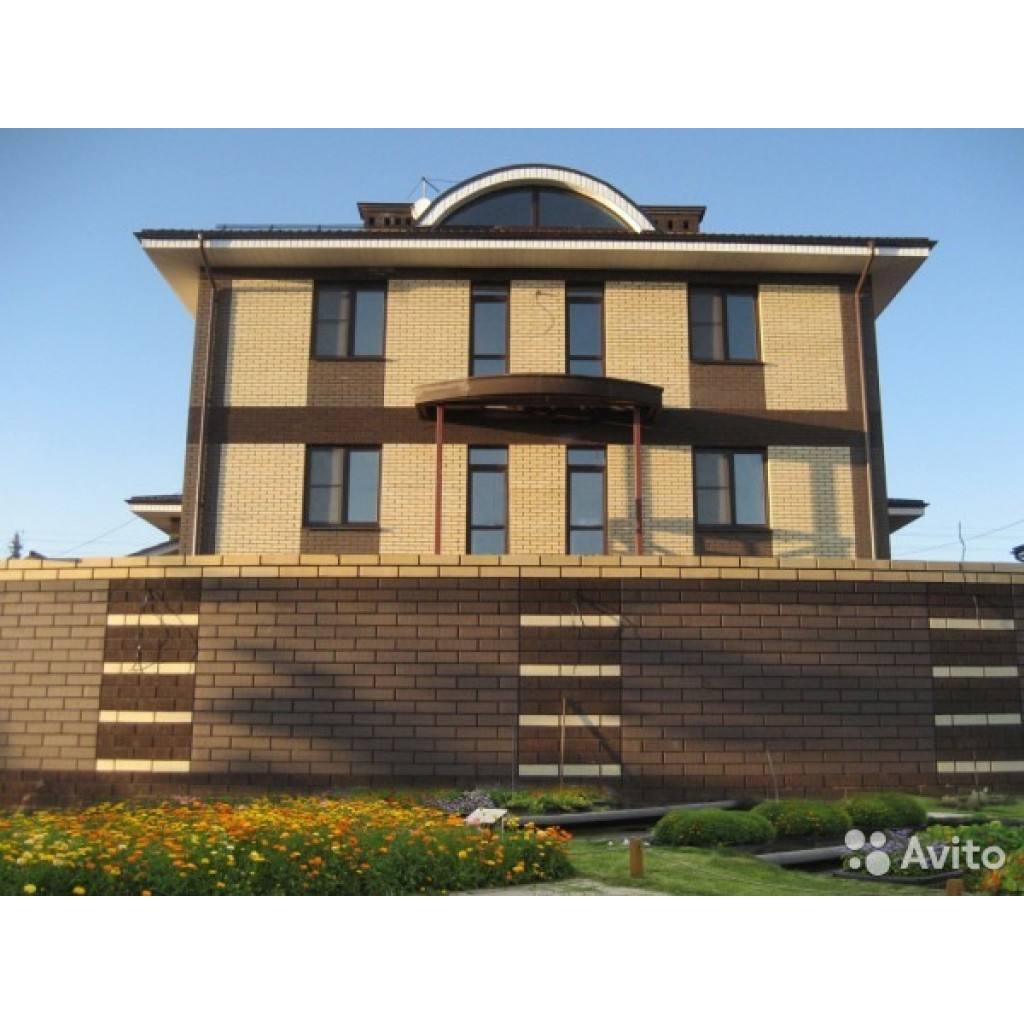

В зависимости от цвета раствора кладка также будет выглядеть по-разному. Представьте себе стену из красного кирпича. Скорее всего, Вы не задумываясь представили себе стандартный серый шов. Напрягите воображение. Представьте шов ярко-белым. А теперь тёмно-коричневым. Совсем разная кладка, правда? Но этим художественные возможности облицовки кирпичом не исчерпываются. Существуют разные виды кладки.

Ступенчатая со смещением на 1/3 кирпича вправо; блочная, где каждый второй ряд набирается из половинок; готическая, которая чередует половинки и целые кирпичи, смещая каждый следующий ряд как в ступенчатой кладке; дикарка, в которой почти хаотично разбросаны половинки среди целых кирпичей; крестообразная венецианская…

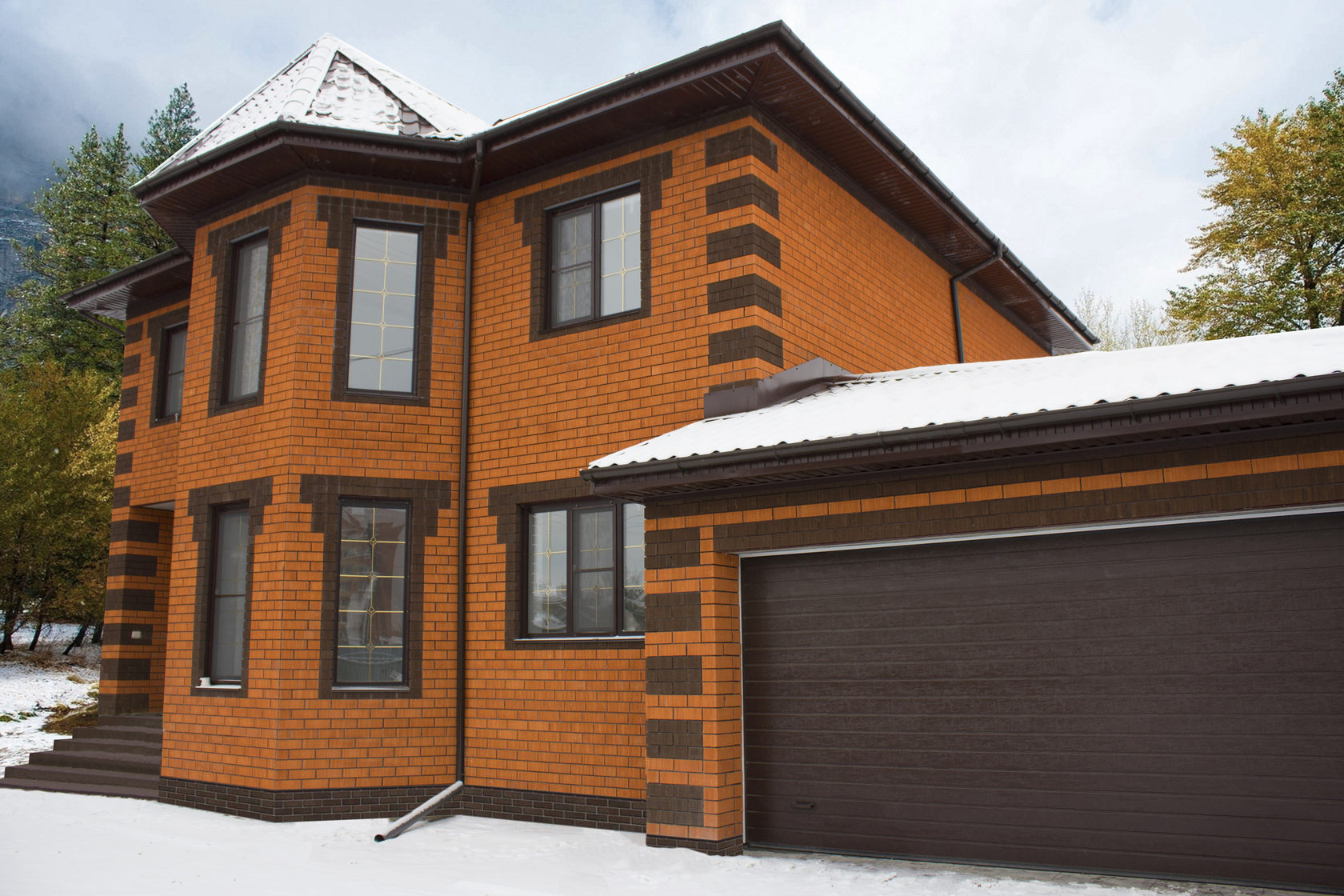

Способов облицовки кирпичом множество. Главное здесь — подобрать «свой» кирпич и гармонирующий с ним по цвету раствор. За помощью в подборе не стесняйтесь обращаться к менеджерам «Балтийской Керамической Компании». Их телефон (812) 337-20-90. В выставочном зале с их помощью Вы сможете посмотреть около ста видов кирпича и приложить к ним образцы лучших растворов! Ждём Вас, наш адрес внизу страницы.

Предыдущая статья Следующая статья

Фасадная кирпичная облицовка «баварская кладка»

Актуальный ретро стиль

Ничто не сравнится с баварской кладкой кирпичных стен — не зря её искусственное повторение представляет собой одно из наиболее трендовых решений облицовочной плитки. Но зачем имитации, когда можно сделать настоящую стену из настоящего кирпича?



Кирпичные стены издавна считались показателем солидности и престижности постройки. Такой фасад будет десятилетиями радовать глаз, не требуя никакого ремонта. Главное — подойти к задаче основательно как в плане самой кладки, так и в вопросе выбора кирпича.

Коттедж из кирпича воплощает собой пример дальновидности в плане надёжного вложения средств в загородную недвижимость. Кирпичные стены, которым не страшны никакие природные аномалии, уже сами по себе являются лучшим доказательством солидности, привлекательности и ликвидности постройки.

Поэтому задавшись целью сделать свой дом во всех отношениях достойным семейным «поместьем», многие частные застройщики отдают предпочтение именно кирпичу. Ведь прежде чем начать строить дом из кирпича, нужно здраво оценить свои финансовые возможности. Зато такой дом с полным правом может именоваться родовым гнездом для поколений своих обитателей.

Конечно, целиком из кирпича дома обычно уже не строят. Намного эффективнее возвести «коробку» стен из более «тёплых» и экономичных легкобетонных или керамических строительных блоков и затем облицевать её кирпичом. Для придания же особой выразительности здания сегодня используют облицовочный кирпич особой расцветки.



Кирпич как аргумент престижа

Примечательным явлением последних лет стал уход от былой унифицированной безликости, которая была характерна для загородных посёлков конца прошлого и начала нынешнего века. Сегодня в частном домостроении заметна тенденция к созданию зданий, имеющих ярко выраженную индивидуальность.

Использование современной фасадной теплоизоляции позволяет делать стены меньшей толщины без какого-либо ущерба для комфорта в доме. Однако утеплитель необходимо чем-то укрывать от внешних воздействий, для чего в настоящее время используются разнообразные отделочные навесные панели (вентилируемый фасад), сайдинг, декоративную штукатурку, искусственный камень.

Однако именно кирпичная облицовка представляет собой наиболее предпочтительный материал для работ по облагораживанию построек как в плане надёжности и долговечности, так и с эстетической точки зрения.

Конечно, облицовочный кирпич не дёшев, но в долговременной перспективе его плюсы полностью перекрывают подобный недостаток. Декоративный кирпич обладает превосходной тепло- и звукоизоляцией, пожаробезопасностью, а сами стены имеют привлекательный внешний вид.

Из множества представленных на рынке вариантов облицовочного кирпича особой популярностью сегодня пользуется в некотором роде «хаотичный» рисунок стеновой кладки, так называемая «баварская кладка».

Когда нескольких видов кирпича различных цветов (традиционно красно-коричневых оттенков) как бы случайно смешиваются, в результате чего получается эффектный мозаичный рисунок стен или отдельных элементов фасада.

Начиналось же всё с того, что три-четыре столетия назад кому-то пришло в голову превратить технологические недостатки производств (нестабильность цвета керамического кирпича) в их достоинства. Для этого строители начали случайным образом смешивать кирпич разных партий для достижения более-менее однородного вида стен.

В результате фактический брак, выраженный в разноцветье кирпича, стал своеобразной «фишкой» кирпичных построек того времени. Со временем «баварский» стиль кладки обрёл широкую популярность и распространился практически по всей Европе. Хотя, на самом деле, его происхождение практически никак не связано с одноимённым регионом Германии.

Хотя именно так подобный вариант кирпичной кладки стали называть всего-лишь пару десятилетий назад. И произошло это в том числе по причине массового увлечения лофт-стилистикой. Когда в новое жилое качество стало модным переводить пустующую старую производственную и складскую недвижимость.

Новый тренд так вдохновил архитекторов и дизайнеров, что «баварский» стиль кирпичной кладки начали активно использовать в том числе и при строительстве ультрасовременных зданий.

Сегодня подобный рисунок кладки считается своего рода эксклюзивным, над фирменными паттернами (различными образцами расположения кирпичей такой «хаотичной» раскладки) трудятся множество именитых дизайнеров и технологов.

Смысл современного индустриального подхода заключается в заранее заданном и исключительно точном воспроизведении оттенков кирпича, который в итоге будет составлять нужную композицию в определённой цветовой гамме.

Ключевые мировые производители кирпича разрабатывают и внедряют собственные запатентованные технологии подобных изделий.

В наши дни стиль «Баварская кладка» применяется не только для облицовки фасадов, но и широко используется в ландшафтном дизайне, при кладке каминов и уличных мангальных комплексов, садовых дорожек и прочих объектов.

Облицовочный кирпич в разных пропорциях и цветовых комбинациях предоставляет возможность создать оригинальный внешний вид здания или украсить его интерьер.



Истоки «баварской кладки»

Самое интересное, что никакого особого секрета в изготовлении «баварского» кирпича до недавнего времени попросту не существовало. Это изобретение нашего века. В Европе XVII столетия престижными и дорогими считались оштукатуренные или же однотонные кирпичные особняки.

Однако по причине общего несовершенства технологии обжига и невозможности проконтролировать химического состава используемой глины, получить стабильный цвет керамических кирпичей было чрезвычайно сложно. Поэтому однородный кирпич ценился особенно высоко и был доступен лишь узкой прослойке состоятельных господ.

Всё оставшееся огромное количество отбракованного по цвету кирпича шло на строительство зданий промышленного назначения и домов для граждан среднего класса.

А чтобы такие постройки смотрелись более презентабельно, каменщики научились смешивать кирпич из разных партий, создавая при этом уникальные цветовые комбинации. Таким образом недостаток дешёвого кирпича превратился в его основное достоинство.

Со временем «мозаичная» баварская кладка, с её изумительной и неповторимой игрой цвета, завоевала популярность по всей Европе. В дальнейшем этот метод кладки преобразовался в отдельный стиль и сегодня используется в качестве самостоятельного решения для облицовки домов и коттеджей. А выполненные в каком-либо дополнительном цвете вспомогательные архитектурные элементы делают такие постройки абсолютно неповторимыми.



Оригинальная «баварская» кладка

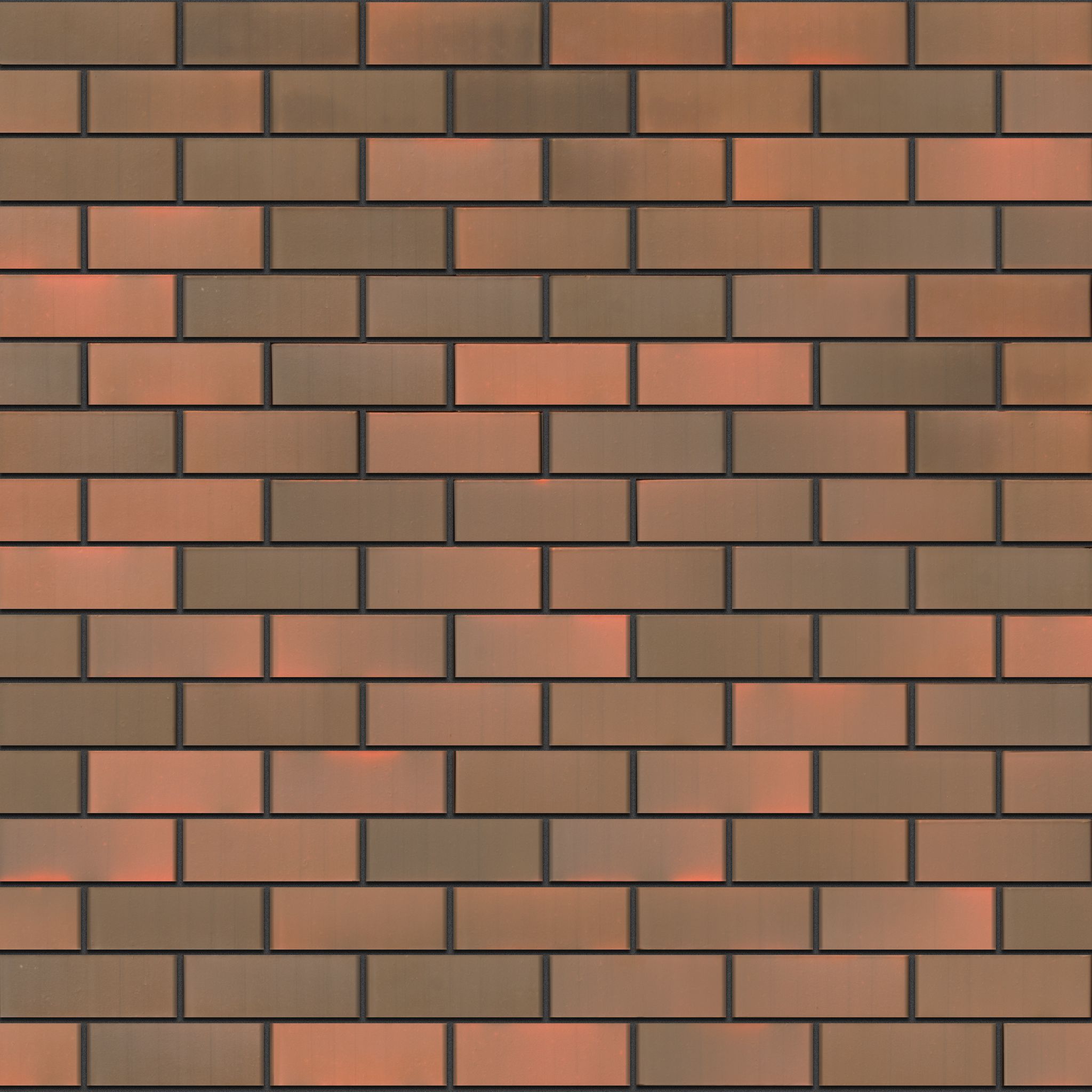

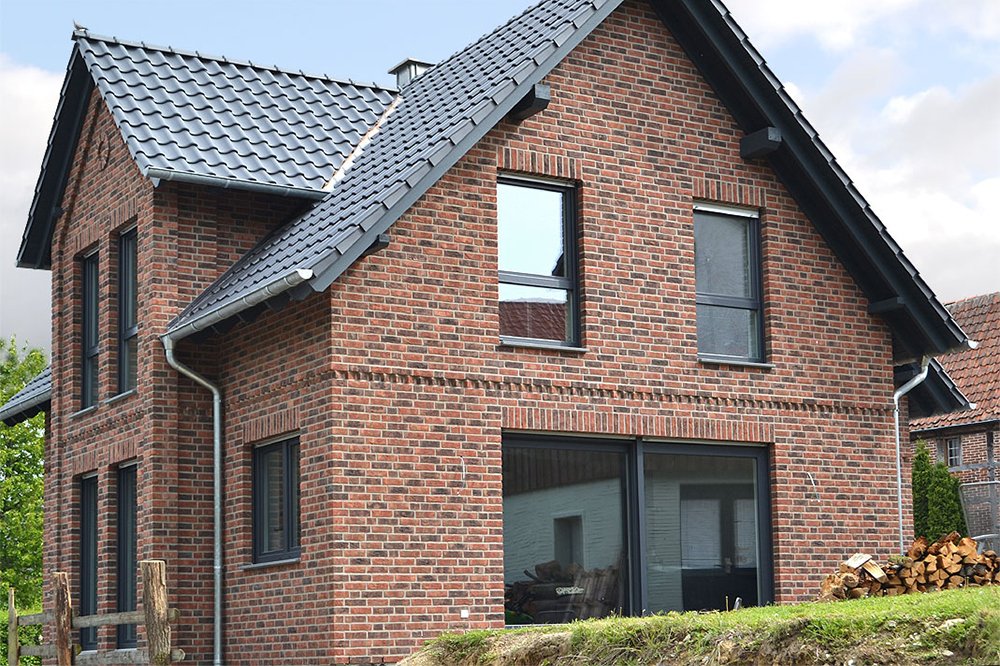

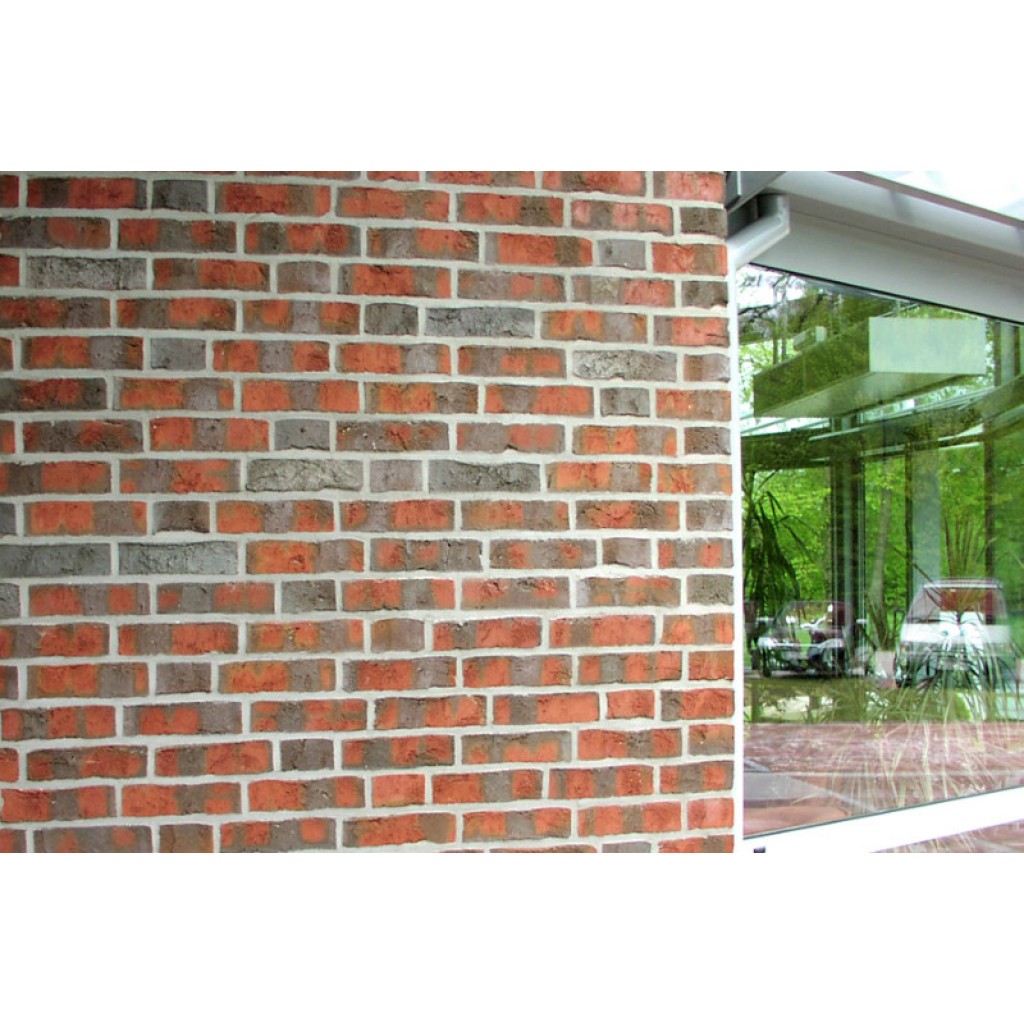

Что же такое современная баварская кладка? Это особая разновидность кирпича или всё же своеобразная техника облицовки? Пожалуй, справедливо и то, и другое. Если хотите Баварскую кладку — это одно, если «баварскую кладку» — совсем другое.

В первую очередь необходимо заметить, что из «оригинальной» строительной технологии взято главное — специально подобранный облицовочный кирпич заданных оттенков.

Современные способы кирпичного производства позволяют с достаточно высокой точностью воспроизводить необходимый заданный цвет керамики. Во всяком случае, в рамках одной партии кирпича. В традиционном варианте используются различные оттенки от красного до коричневого цветов.



Смотрите также:

Ошибки фасадной облицовки из кирпича

Популярные виды отделки фасада

Ещё по теме  ФАСАД

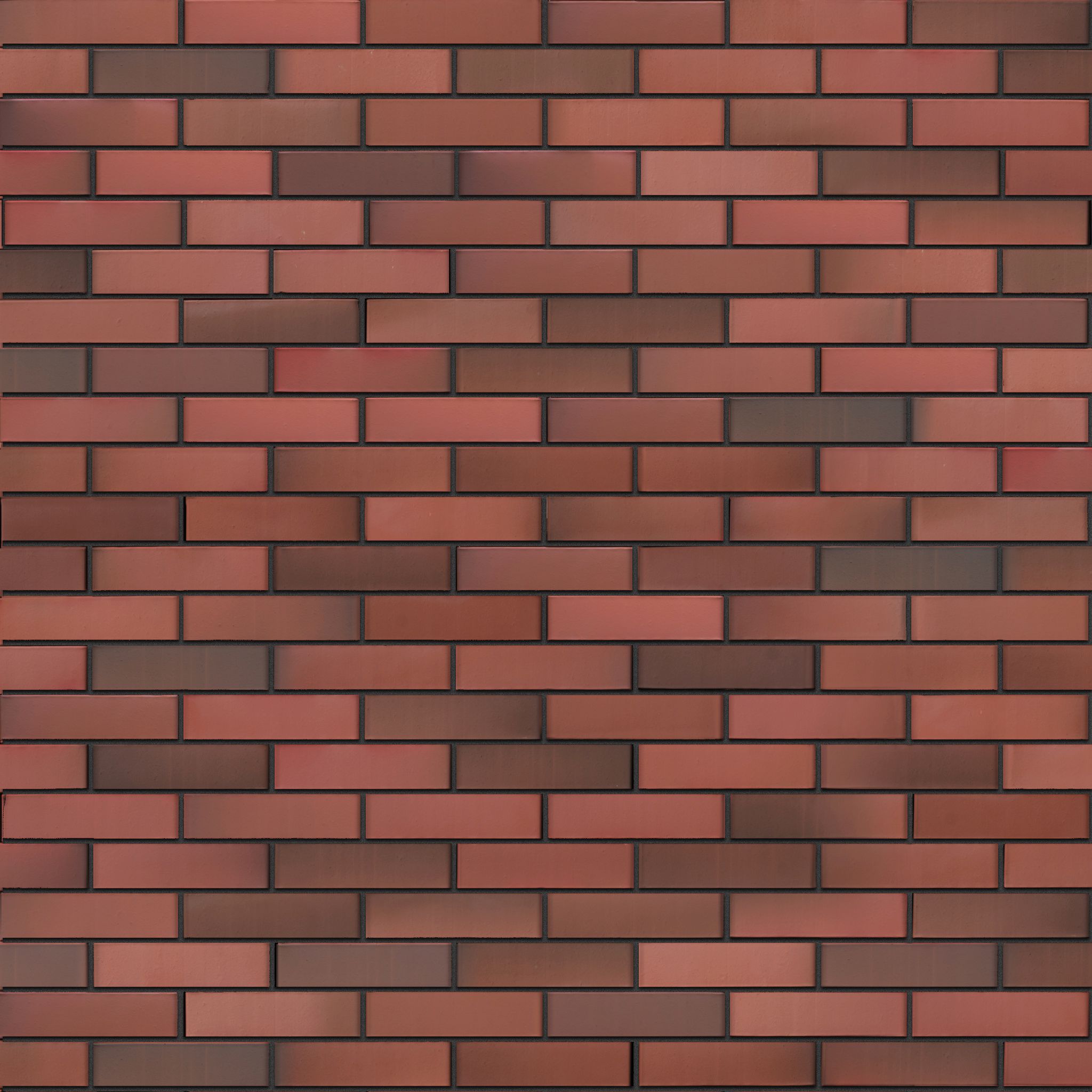

Классическим и наиболее распространённым для баварской кладки сочетанием можно считать коричневый, красный, чёрно-коричневый и тёмно-красный оттенки. Однако в последнее время приобрели популярность куда более светлые цветовые гаммы, например, в бежево-коричневом исполнении.

Количество используемых оттенков обычно варьируется от трёх до девяти. Общим правилом подобных изделий является преобладание какого-либо «среднего» базового тона, который дополняют более тёмные и светлые оттенки.

Имеет значение и технология исполнения облицовки. То есть далеко не всякая «хаотичная» кладка может называться «баварской». Случайное распределение разноцветных пятен-кирпичей лишь выглядит таковой.

Вся тонкость работы заключается в грамотном подборе мозаичного рисунка. При этом каких-то общепризнанных «классических» схем расположения кирпичей нет, хотя комбинирование оттенков и подчинено целому ряду строгих базовых правил.

Например, порядка половины кладки выполняется кирпичом базового тона, а остальную часть рисунка заполняют вспомогательные цвета. Все оттенки равномерно чередуются, при этом элементы одного цвета не соприкасаются между собой (стыкуются всегда только кирпичи разных оттенков).

Основная задача мастера добиться того, чтобы сочетания оттенков выглядели как произвольные, в облицовке отсутствовали отдельные тёмные и светлые пятна, а фрагменты рисунка не повторялись. Любая очевидно повторяющаяся или симметричная структура сведёт все старания «на нет».

Эффектная баварская кладка получается в том случае, когда в цветовой палитре задействовано как минимум четыре цвета. Возможно и больше, но при меньшем количестве используемых оттенков рисунок выкладывать проще. При большем количестве тонов придётся садиться за компьютер и составлять подробные цветовые схемы расположения кирпичей — паттерны.

Как правило, схему укладки заранее разрабатывают в графическом редакторе, составляя пять-десять основных паттернов и, чередуя, используют их все. Так снижается вероятность повторения фрагментов рисунка.

Из общих рекомендаций можно отметить, что не следует злоупотреблять яркими цветами. В палитре важно соблюдать баланс и умеренность. Хотя яркие вкрапления контрастных сочетаний вид кладки ничуть не портят. Однако использовать их следует с осторожностью, взвешивая все «за и против».

Такие приёмы стоит использовать лишь изначально имея конкретную дизайнерскую задумку. Более того, всё тщательно просчитывается ещё на этапе закупки кирпича. Который затем, перед началом кладочных работ, распределяют группами по разным поддонам.

Так ниже вероятность того, что какой-либо один цвет будет преобладать на одной из стен в виде «заплатки». И всё равно для перестраховки рекомендуется укладывать кирпич на раствор не сразу, а после предварительной оценки результата.

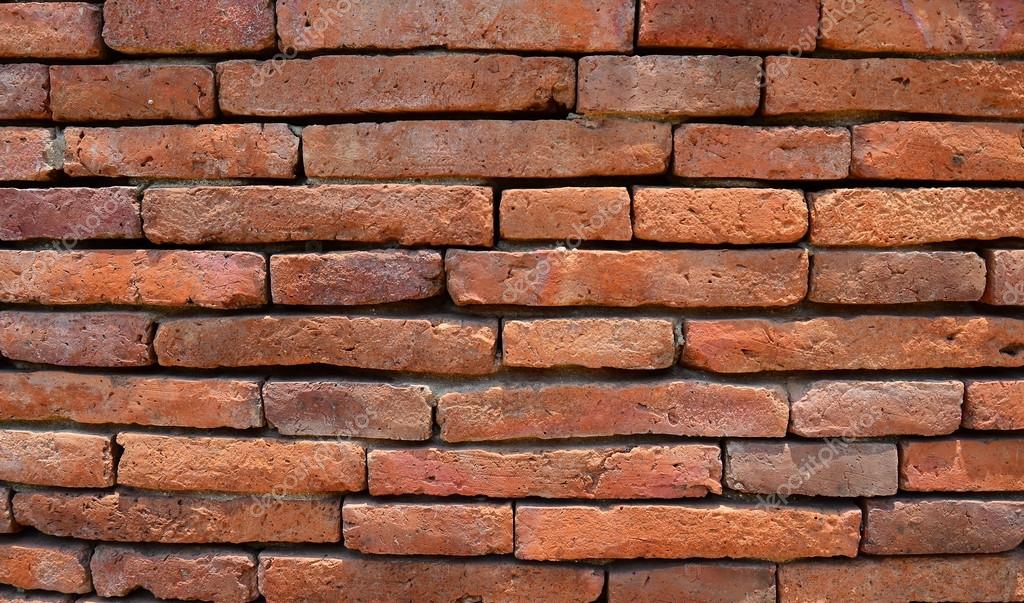

А вот фактура кирпича не обязательно должна быть гладкой. Что бы расставить акценты и подчеркнуть отдельные элементы строения, можно сочетать и чередовать гладкий и рустованный (фактурный) кирпич заданных оттенков. Имитирующий различный текстуры, такие как камень, вельвет или кору. Так же гармонично выглядит сочетание баварской кладки с однотонными поверхностями, будь то штукатурка или классическая кирпичная кладка.

Сегодня мода на кирпичную ретро-эстетику вылилась в то, что характерный для «баварской кладки» мозаичный эффект можно увидеть в исполнении строительных материалов разного типа: от бетонных стеновых блоков до облицовочной плитки.

Окончание: Современная технологичная «баварская кладка»



Облицовка кирпичных стен снаружи. Варианты на фото и схемах

В сегодняшней статье мы вам расскажем о великолепных решениях для преображения фасада с использованием кирпича, придающего его внешнему облику невероятное очарование и изысканность.

Давайте посмотрим на представленные фотографии и лучше познакомимся с необычными особенностями декора стен.

Кирпич предлагает множество вариантов оформления традиционных домов. Он не только способен придать экстерьеру очарование и шарм, но также дает возможность выделить коттедж среди многочисленных аналогичных построек.

Кирпич представляет собой древнейший стройматериал, использующийся в настоящее время не только для отделки фасадных стен, но и для декорирования внутреннего убранства.

Малые и модульные блоки, произведённые с применением местного сырья, обладают невероятной прочностью и не требуют высоких эксплуатационных расходов. Именно поэтому они были излюбленным материалом для строительства на протяжении многих десятилетий.

Кирпич традиционно используется в качестве конструкционного сырья. Путём создания простенков из него, архитекторы и инженеры получают возможность возводить большие и малые здания. Однако он всегда был трудоёмким стройматериалом.

В настоящее время декоративные кирпичные блоки применяются мастерами для облицовки фасадных поверхностей многочисленных коттеджей и необычных домов, поскольку они могут придать строению невероятно привлекательный и эстетичный образ.

Анатомия облицовки стены

Для декорирования фасада сооружения этот материал имеет наибольшую популярность, поскольку он позволяет сформировать яркий и выразительный внешний облик здания. На следующей фотографии вы можете увидеть функциональную схему отделки.

Облицовка накладывается на бетонный фундамент и отделяется от деревянного строения воздушным пространством в два сантиметра. Эта прослойка позволяет воде скапливаться и уходить через сливные отверстия, что придаёт конструкции здания прочность и крепость.

К тому же кирпичная облицовка функционирует в качестве защиты от любых погодных явлений: снега, дождя и ветра. Поскольку блоки обладают пористой структурой, то они могут пропускать влагу, поэтому при возведении строения специалисты всегда должны уделять этому вопросу пристальное внимание.

Теперь, когда мы разобрались с основными моментами отделки фасадных перегородок, давайте рассмотрим различные варианты узоров, способных придать оформлению стен яркий и выразительный облик.

Продольная перевязка представляет собой наиболее распространённый тип декора. Блоки ложатся один над другим в шахматном порядке, при этом вертикальные швы не должны совпадать. Это традиционная кирпичная кладка обеспечивает крепость и прочность перегородки.

При применении такой схемы мастера могут использовать сырьё различной формы, типа, цветового исполнения, фактуры, что придаст экстерьеру коттеджа или особняка невероятную аутентичность.

Перевязка «Поленница» является наиболее современным видом отделки. На следующей фотографии вашему взору представлен ей внешний вид, сочетающий в себе выровненные вертикальные и горизонтальные стыки.

Тесная перевязка имеет простой и лаконичный образ, напоминающий традиционный узор, в котором определённые блоки укладывается перпендикулярно простенку. При этом такая конструкция придаёт фасаду прочность и крепость, а также позволяет специалистам в результате сочетания разных оттенков сформировать уникальный и аутентичный орнамент.

Перевязка «Фламандский крест» обладает оригинальным внешним обликом в виде повторяющихся силуэтов ромбов или диагоналей. С помощью такого орнамента мастера придают дому мечты впечатляющий вид. Ярким примером этого узора является дворец Doges Palace в Венеции.

Таким образом, с использованием фантазии и стройматериала разного оттенка и формы специалисты смогут создать креативные варианты декоративной облицовки.

При этом строители также при отделке здания используют разные способы кладки – вприжим, забутки и вприсык, которые зависят от степени эластичности бетонного раствора.

Мы представили вашему вниманию уникальные варианты оформления фасада здания с использованием облицовочных кирпичей. А вам понравились эти решения и идеи декора для дома? Поделитесь своим мнением в комментариях к статье…

Облицовка кирпичом каркасных и брусовых зданий

Главные достоинства кирпичной облицовки заключаются в том, что она позволяет повысить надёжность фасада и придать зданию респектабельный внешний вид, который длительное время сохранит свою привлекательность. Долговечность фасада обусловлена, в частности, тем, что качественный лицевой кирпич обладает низким водопоглощением и высокой морозостойкостью.


Возведение кирпичной облицовочной стены вдоль несущей каркасной стены. Фото: «Бако».

В конструкции фасада кирпичная кладка выполняет функцию защиты каркасной или брусовой стены от атмосферных воздействий, что увеличивает срок службы несущей стены. Притом такой фасад не требует особого ухода. Бытует мнение, что кирпичная кладка повышает теплозащитные свойства ограждающей конструкции. Специалисты утверждают, что это не совсем так: между облицовкой и несущей стеной обязательно предусматривают вентилируемый зазор для удаления водяного пара из ограждающей конструкции. В вентзазоре циркулирует наружный воздух, а потому о существенном улучшении теплозащиты стены речи не идёт. Тем не менее кирпичная облицовка позволяет повысить тепловую инерцию здания, что означает существенное сокращение теплопотерь в течение суточных колебаний температуры воздуха.

Возведение фундамента

В общих чертах технология облицовки каркасного или брусового здания кирпичом у компаний, выполняющих такие работы, схожа (она опирается на СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и другие нормативные документы). Однако в частностях она существенно варьируется. Тем более если необходимо облицевать уже построенный дом: при этом может возникнуть много проблем, для решения которых компаниям приходится полагаться в значительной степени на свой опыт.

Рассмотрим основные моменты этой технологии. Начнём с фундамента. Кирпичная кладка обладает существенным весом. Так, вес двухэтажного каркасного или брусового здания размером 10 х 10 м без облицовки составляет примерно 20-30 т.


Фото: «Бако»

А вес кирпичной облицовки для такого дома — приблизительно 40 т. И потому её нужно устанавливать на фундамент с высокой несущей способностью. Обычно для этого используют каменные или бетонные опоры (стены подвала или цоколя). Принципиальное требование: кирпичная кладка должна опираться на тот же фундамент, что и каркасная или брусовая стена.

В случае уже построенного здания возникает вопрос: можно ли опереть облицовочную стену на существующий фундамент? Это способен определить только специалист на основании расчёта, где учитывается, в частности, несущая способность грунта под фундаментом и самого фундамента, а также вес кладки (лицевые кирпичи бывают разной ширины и толщины, пустотелые и полнотелые, различается высота кладки и т. п.). Вместе с тем, по мнению ряда экспертов, чаще всего это возможно — при условии, что фундамент сооружён квалифицированными строителями из армированного бетона или бетонных блоков марки не ниже М100 и имеет разумную толщину. Однако другие специалисты утверждают, что нередко готовый фундамент не обладает достаточной несущей способностью. Например, если он выполнен из винтовых свай с малой плотностью свайного поля.

Денис Мунаев, главный инженер компании «АБС-Строй»: «Если домовладельцы планируют облицевать кирпичом уже построенное деревянное здание, то существует вероятность, что усиливать имеющийся фундамент не придётся. Конечно, необходим соответствующий расчёт. Многое зависит также от характеристик грунта, ведь на него передаётся нагрузка от фундамента. Но можно ориентироваться на то, что вес облицовки при условии стен высотой 5 м из кирпича толщиной 60 мм составляет, как правило, около 500 кг/пог. м, а значит, напряжение под подошвой кладки будет 0,4 кг/кв.см. При этом основание из бетона даже самой низкой марки М100, допустимой для устройства фундаментов, выдерживает нагрузку не менее 70 кг/кв.см, то есть обладает более чем достаточной несущей способностью, чтобы выдержать кирпичную кладку такого веса. Безусловно, всё это относится к тем ситуациям, когда фундамент здания выполнен квалифицированными строителями из качественного заводского бетона».

Ещё один проблемный вариант — ленточный бетонный фундамент, заложенный в пучинистый грунт выше глубины промерзания, хотя он должен быть уложен ниже этой глубины (для Московской области она составляет 160 см). Тем более, когда такой фундамент не теплоизолирован. Если опереть облицовку на подобное основание, то есть вероятность появления в ней трещин и даже её разрушения из-за неравномерных подвижек фундамента, вызванных морозным пучением грунта. Важный момент — толщина основания для облицовки. Кирпичная кладка должна выступать за край фундамента не более чем на одну треть своей толщины.

Каркасная стена с кирпичной облицовкой:


  1. Кирпичная кладка
  2. Вентзазор
  3. Гибкие связи
  4. Обшивка каркаса
  5. Отсечная гидроизоляция
  6. Фартук
  7. Фундамент

Часто её устанавливают на уголки из оцинкованной стали, зафиксированные на фундаменте стальными анкерными болтами. Когда есть риск разрушения имеющегося основания или когда оно не обладает необходимой толщиной, приходится применять особые, обычно дорогостоящие, меры по созданию дополнительного фундамента — вплотную к существующему или отдельно от него (это определяется расчётом). Например, можно возвести вплотную к ленточному фундаменту ещё одну бетонную стену, связывая две части основания анкерами. При этом защищая фундамент от пучения грунта теплоизоляционными плитами.

Отметим, что трудности возникают и при облицовке зданий сложной геометрии. Так, нередко встречаются коттеджи с кровлей над первым этажом, которая примыкает к фасаду второго этажа. Создать надёжное основание для кирпичной облицовки верхней части фасада весьма сложно и затратно. Скорее всего, кладку придётся опирать на металлические уголки большого сечения, зафиксированные на несущей стене с помощью специального крепежа с расчётным шагом, не допускающим прогиба уголка. А также понадобятся продуманные решения по обеспечению надёжных и герметичных стыков в узлах примыкания облицовочной стены к другим конструкциям.

По мнению специалистов, в случае зданий сложной архитектурной формы лучше отказаться от облицовки кирпичом проблемных участков фасада, используя вместо неё более простые в исполнении варианты отделки (оштукатуривание и пр. ).


Устройство облицовки

Как правило, облицовку выполняют в полкирпича. Первый ряд кладки устанавливают поверх отсечной гидроизоляции из того или иного материала, которую заводят на несущую стену не менее чем на 150 мм.

Кладку возводят поверх уложенной на фундамент отсечной гидроизоляции:


Фото: ТК «Дом»

Если кладка опирается на уголок, то изоляцию укладывают поверх него. Облицовку соединяют с несущей стеной при помощи гибких связей: это защищённые от коррозии металлические пластины, один конец которых замурован в кладку, а другой прикреплён шурупом к брусовой стене или стойкам каркасной конструкции. Количество и шаг связей определяют расчётом. Большинство специалистов полагает, что гибкие связи позволят компенсировать разницу в осадке между кирпичной и каркасной или брусовой стеной.

1-2. Между несущей стеной и облицовкой предусматривают воздушный зазор, чтобы удалять водяной пар, движущийся из помещений дома на улицу. Для притока воздуха под облицовку оставляют отверстия в нижней части кладки – в виде незаполненных раствором вертикальных швов. Фото: «Бако», ТК «Дом».
3-4. Несущую стену и облицовку соединяют с помощью гибких связей для компенсации разницы в осадке между конструкциями. Кроме того, кладку армируют. Фото: «АБС-Строй», «Бако».


Фото: «Бако», ТК «Дом», «АБС-Строй».

Несущую стену обычно закрывают гидроветрозащитной мембраной:


Фото: «Бако»

Андрей Бобрёнков, генеральный директор компании «Бако»: «Облицевать кирпичом уже построенное каркасное или брусовое здание проблематично в двух случаях. Во-первых, тогда, когда невозможно опереть кирпичную кладку на фундамент в силу его невысокой несущей способности или недостаточного заглубления в пучинистый грунт (выше глубины промерзания при отсутствии мер по теплоизоляции фундамента). Во-вторых, в случае малого размера карнизного свеса (250 мм и менее), при котором кровля не сможет закрывать облицовку. Впрочем, даже если кладка не будет выступать за пределы свеса, но будет подходить вплотную к лобовой доске, это также может обернуться проблемами. Ведь карнизный свес не защитит фасад от осадков, и кладка намокнет. Между тем морозостойкость большинства лицевых кирпичей – 50 циклов замораживания-оттаивания. И через 5–7 лет может начаться разрушение нижней части облицовки. Впрочем, предотвратить разрушение возможно, например ежегодно обрабатывая эту часть фасада гидрофобизирующими составами».

Отметим, что облицовку брусового здания кирпичом производят через несколько лет после его возведения, когда осадка по большей части завершена. Однако изменения линейных размеров деревянных элементов из-за колебаний температурно-влажностного режима будут происходить на протяжении всего периода эксплуатации здания. В связи с чем ряд специалистов рекомендует либо вообще не облицовывать брусовые дома кирпичом, либо облицовывать, но используя для соединения кладки и несущей стены скользящий крепёж того или иного типа. Например, в виде деревянных брусков с продольными пазами, через которые шурупами бруски прикреплены к несущей стене. Шурупы имеют возможность смещаться в пазу по вертикали при осадке стены. При возведении кирпичной кладки гибкие металлические связи фиксируют именно к деревянным направляющим. Добавим, что многие компании перед началом облицовочных работ обязательно монтируют поверх несущей стены паропроницаемую гидроветрозащиту (ни в коем случае не рубероид или другой паронепроницаемый материал).


Фото: «Бако».

Максим Курчатов, заместитель генерального директора по строительству компании «ТК Дом»: «У облицовки каркасных зданий кирпичом много достоинств, но есть и ряд недостатков. Прежде всего это высокая стоимость в сравнении с другими материалами для отделки фасада – сайдингом, вагонкой, штукатуркой. Кроме того, зачастую проблематично облицевать кирпичом здания сложной архитектурной формы на тех участках, где невозможно опереть кладку на фундамент. В этом случае приходится применять специальные конструктивные решения, в частности опирать кладку на стойкие к коррозии металлические уголки большого сечения, закреплённые тем или иным способом на фасаде. Это непростые решения сами по себе, а кроме того, они требуют продуманной конструкции узлов примыканий, дополнительной гидроизоляции стыков и т. д. А потому мы рекомендуем облицовывать кирпичом участки фасада простой геометрии, а для сложных участков выбирать другие варианты отделки».

Принимая решение об облицовке фасада кирпичом, нужно определиться, каким будет шов: его цвет, толщина, форма (выпуклый, вогнутый и пр.).

1-2. В районе карнизного и фронтонного свесов крыши обязательно оставляют зазор между облицовкой и конструкцией кровли для вытяжки воздуха из вентиляционного контура. Фото: «Бако».
3. Вентиляционный зазор составляет, как правило, не менее 25–30 мм. Фото: «АБС-Строй».
4. Гидро-ветрозащитная мембрана, которой закрывают несущие стены, должна быть паропроницаемой. Фото: «АБС-Строй».


Фото: «Бако», «АБС-Строй».

При создании облицовки в зоне оконных или дверных проёмов важно добиться того, чтобы снег и косой дождь не попадали в вентзазор. Для этого места сопряжения кладки и оконной или дверной коробки герметизируют, например, уплотнительными полосами из водоотталкивающего поролона:


Фото: «Бако».

Как уже говорилось, между кирпичной облицовкой и фасадом обязательно оставляют воздушный зазор для удаления водяного пара, который вместе с тёплым воздухом стремится из помещений дома через несущую стену на улицу. Отсутствие вентзазора может привести к образованию конденсата на внутренней стороне облицовки и на металлических крепёжных элементах, соединяющих её и фасад. Минимальная величина вентзазора — 25-30 мм при условии ровной наружной поверхности несущей стены. Если, например, стены из бруса имеют неровности и есть опасность уменьшения вентзазора на некоторых участках фасада, лучше заранее предусмотреть воздушную прослойку большей величины. Необходимо обеспечить приток воздуха под облицовку и его вытяжку. Приток осуществляют, как правило, за счёт отверстий в кладке первого или второго нижнего ряда в виде вертикальных швов между кирпичами, не заполненных раствором. Отверстия оставляют через каждые 1-2 кирпича. Их ширина — около 10 мм, а потому они почти не заметны и не портят внешний вид фасада. По технологии некоторых компаний незаполненные раствором швы оставляют в кладках сразу двух нижних рядов: это гарантирует приток воздуха под облицовку, даже если при укладке кирпичей верхних рядов раствор случайно попал за облицовку, частично перекрыв вентзазор.

Для вытяжки воздуха оставляют промежуток между облицовкой и конструкцией кровли, при этом обязательно обеспечивая продухи в подшивке карнизного свеса (если она предусмотрена). На фронтонном свесе верхний край кладки чаще всего закрывают декоративной доской, которая также не должна препятствовать вытяжке воздуха из вентзазора.

Отсутствие или недостаточная ширина вентзазора может привести к скапливанию влаги между стеной и облицовкой, что обернётся появлением плесени.



1. Обшивка каркаса
2. Анкер
3. Кирпичная кладка

Ещё несколько слов о карнизном свесе. Одна из проблем, возникающих при облицовке кирпичом уже построенного дома, — малый размер карнизного свеса (250 мм и менее). Зачастую его величина такова, что кирпичная кладка будет выступать за его пределы. В таком случае приходится либо отказываться от облицовки, либо переделывать карнизный свес. Последнее решение — дорогостоящее и крайне сложное в реализации, ведь для этого, скорее всего, придётся увеличивать стропильную систему, наращивать кровлю, для чего понадобится её демонтаж — полный или частичный (имейте в виду: кровельный материал укладывают на скате снизу вверх, то есть начиная с карниза). Если же кладка не выступает за пределы карниза, но притом упирается в лобовую доску, то это выглядит некрасиво (если карниз неровный, то кладка подчеркнёт эту неровность). К тому же при малом размере свеса кровля не способна защищать фасад от осадков, из-за чего кирпичная кладка будет постоянно увлажняться, причём в зимнее время эта влага станет замерзать и расширяться внутри облицовочного материала, — всё это может постепенно привести к разрушению облицовки. В определённой степени решить проблему намокания кирпича позволит периодическая обработка кладки гидрофобизирующими составами, которые препятствуют проникновению в неё влаги.

Над оконными и дверными проёмами кладку опирают, как правило, на металлические уголки, закреплённые на несущей стене. Притом в случае проёмов большой ширины могут понадобиться меры по обеспечению притока воздуха под облицовку, расположенную над проёмом.

Решения тут могут быть разные, например незаполненные раствором вертикальные швы в кладке над проёмом (в эстетических целях сделанные с большим интервалом, чем в первых рядах кладки). Места сопряжения облицовки с оконными и дверными коробками рекомендуют герметизировать специальными материалами, чтобы предотвратить задувание под облицовку снега и дождя. Для этого используют, в частности, самоклеящиеся уплотнительные полосы из поролона с водооталкивающей пропиткой. Такие полосы паропроницаемы, так что не препятствуют притоку воздуха для вентиляции конструкции фасада. Вертикальные откосы в проёмах выполняют либо в виде аккуратно подрезанных кирпичей, либо в виде наличников из того или иного материала (древесины, пластика, металла и др.)

Особые решения требуются при обходе кирпичной кладкой балок, на которые опирается балкон. Места сопряжения кладки с балками выполняют таким образом, чтобы обеспечить здесь гидроизоляцию, зазор для компенсации подвижек деревянной конструкции и осадки кирпичной, а также чтобы добиться аккуратного внешнего вида. Есть и другие нюансы облицовки каркасного или брусового здания кирпичом, но, к сожалению, формат статьи не позволяет рассказать обо всех.

Кирпичную облицовку после возведения рекомендуют обработать гидрофобизирующим составом, чтобы защитить её от проникновения влаги и последующего разрушения.

Семён Гоглев, руководитель «НЛК Домостроение»: «На наш взгляд, облицовывать кирпичом допустимо только каркасное здание, но не брусовое. Дело в том, что у горизонтально распложённых брусовых элементов в течение года значительно меняется геометрия. Причём не только в первое время после строительства дома, но и в течение всего срока его эксплуатации. Осенью древесина набирает влагу, увеличиваясь в размерах, а зимой, когда активно работает система отопления, она соответственно уменьшается, отдавая её. Изменение геометрии деревянных стен может привести к разрушению кирпичной облицовки. Если же существует крайняя необходимость создания такой облицовки, то следует предусмотреть негибкие связи, а специальный плавающий крепёж для соединения кирпичной кладки и брусовой стены. Однако такой крепёж довольно сложно проектировать, учитывая большую величину и неравномерность осадки здания (верхняя часть стен будет осаживаться сильнее, чем нижняя). А потому даже такое решение не гарантирует надёжности облицовки».

Материал подготовил Александр Левенко.

Читайте также:


технология отделки и облицовки фасада частного дома + укладка фундамента и фото

Поиски облицовочного материала, максимально приближающегося по своим эксплуатационным характеристикам к идеалу, неминуемо приведут к облицовочному кирпичу.

Солидность, прочность и устойчивость ко всем видам внешних воздействий делают этот материал настолько опережающим всех своих конкурентов, что любое сравнение выглядит некорректным.

Внешняя отделка, которая прочнее, чем материал стен, не требует никаких дополнительных аргументов в свою пользу.

Облицовочный кирпич в некотором смысле может уступать другим видам облицовочных материалов по декоративным качествам, хотя и в этом смысле ситуация уверенно движется в сторону выравнивания шансов.

Все недостатки материала являются, скорее, особенностями и не вызывают желания отказываться от его использования.

Содержание статьи

Виды облицовочного кирпича и как сделать правильный выбор

Основными видами облицовочного кирпича являются:

  • Керамический. Этот вид лицевого кирпича является наиболее распространенным. Для его производства применяется глина со специальными минеральными добавками, из которой делается формовочная смесь. Она пропускается через фильеры, на выходе получается полностью сформированный блок, который направляется в печь для обжига при температуре 1400-1600°. Полученная продукция приобретает свойства, приближающиеся к природному камню — высокую твердость, низкий коэффициент впитывания влаги, прочность и т.д. Разные режимы обжига предоставляют возможность получать широкий выбор цвета материала — от светло-красного до черного. Сочетание качества и стоимости материала оптимальны для потребителей и делают керамический кирпич наиболее предпочтительным типом облицовки.

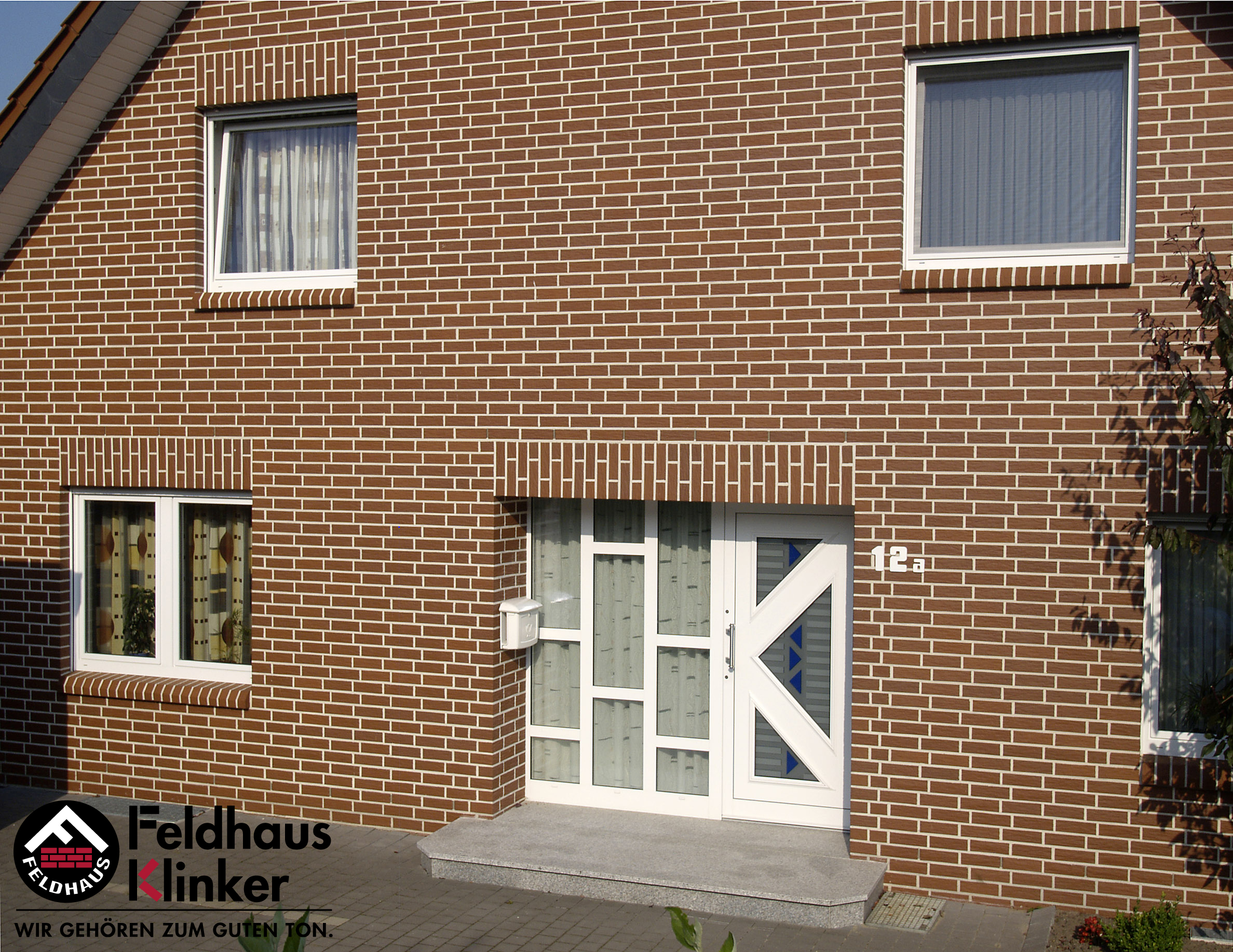

  • Клинкерный. Этот материал принято выделять в отдельную категорию, хотя он, по сути, является разновидностью керамического кирпича. Технология производства и исходное сырье аналогичны, отличием является лишь более жесткий режим обжига — до 1900°. Материал становится практически монолитным, полностью устойчивым к воздействию влаги, срок службы клинкерного кирпича исчисляется в прямом смысле слова столетиями. При этом, для укладки потребуется специальный состав раствора, так как обычный плохо схватывается с поверхностью, не впитывающей воду. Кроме того, клинкер — плохой звукоизолятор. Высокая плотность материала способствует хорошей проводимости звуковых волн, что следует учитывать при выборе облицовки. Стоимость клинкерного кирпича выше, чем у керамического.
  • Гиперпрессованный. Это вид облицовочного материала производится без участия глины в составе исходного сырья. Используется цементно-известняковая смесь с добавками для большей прочности и получения нужных цветовых оттенков. Главное отличие — отсутствие процесса обжига. При изготовлении отформованный блок подвергается высокому давлению, что делает его очень плотным и твердым. Особенностью гиперпрессованного кирпича является большой вес — он не делается пустотелым, как другие виды, поэтому вес блока максимальный. Рабочие грани могут иметь фактуру натурального камня, что очень выразительно смотрится в кладке. Цена материала высока, область применения — фасады дорогих особняков.
  • Силикатный. Этот вид кирпича производится из силикатного песка в смеси с известью и водой. Отличается светлыми тонами окраски блока. Материал имеет высокие показатели впитывания воды, что уменьшает его морозостойкость и долговечность. Это обстоятельство снижает его конкурентоспособность среди других видов лицевого кирпича настолько, что в последнее время силикатный кирпич практически завершил свою карьеру в качестве облицовки, полностью перейдя в разряд строительного материала.

Если речь идет о выборе, то однозначным лидером по прочности и устойчивости к любым нагрузкам является клинкерный кирпич. Если в качестве приоритетного направления рассматриваются декоративные свойства, то впереди оказывается гиперпрессованный кирпич. По соотношению цены и качества наиболее предпочтителен керамический тип облицовки.

ВАЖНО!

Декоративные свойства материала не настолько отличаются друг от друга, чтобы можно было однозначно рекомендовать тот или иной тип в качестве безусловного лидера. Основным критерием выбора становится личный вкус и предпочтения пользователя.

Необходимые инструменты

Для кладки облицовочного кирпича своими руками потребуются:

  • Кельма (мастерок).
  • Молоток-кирка.
  • Болгарка для точной резки кирпича.
  • Отвес, уровень.
  • Правило.
  • Порядовка.
  • Расшивка.
  • Шнур.
  • Угольник и тд.

ОБРАТИТЕ ВНИМАНИЕ!

Количество используемого инструмента во многом зависит от квалификации каменщика. Опытные мастера могут обходиться несколькими инструментами, для менее подготовленных работников нужен более широкий набор приспособлений.

Виды и методы кирпичной кладки



Кладка облицовочного кирпича отличается повышенными требованиями к аккуратности. Расположение и геометрические пропорции элементов должны быть максимально выверены, точность укладки должна стремиться к идеальной.

Допустимые отклонения:

  • До 4,4 мм — по ложковой (длинной) грани;
  • до 3,3 мм по тычковой (короткой) грани;
  • до 2,3 мм — по высоте блока.

Основные техники кладки:

  • Постельная. Видимой стороной кирпича в кладке является постель — наибольшая по площади грань.
  • Ложковая. Видимая сторона — ложок, длинная боковая грань.
  • Тычковая. Видимая грань — тычок, наименьшая по площади сторона блока.

В зависимости от наличия или количества ложковых или тычковых кирпичей, существуют определенные варианты кладки:

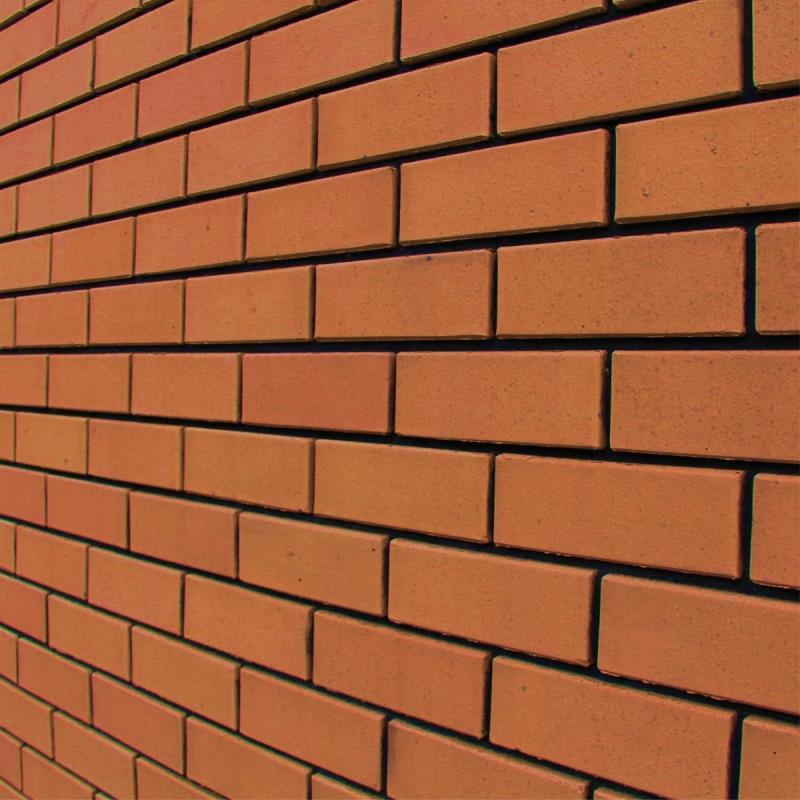

  • Стандартная. Ряды ложковых кирпичей укладываются с половинным смещением относительно друг друга.
  • Штабельная. В этом случае ложковые кирпичи располагаются точно друг над другом. Прочность такой кладки значительно снижена.
  • Американская перевязка (американка). Ряд тычковых кирпичей чередуется с 4-7 рядами ложковых, улженных с половинным смещением.
  • Фламандская перевязка. Чередование ложковых и тычковых кирпичей в каждом ряду, причем, тычковый располагается точно над серединой нижнего ложкового.
  • Английская перевязка. Чередование рядов тычковых и ложковых кирпичей.

Для облицовки фасада в полкирпича (в 1 слой) большинство вариантов не подходит, довольствуются либо стандартной кладкой, либо для укладки тычковых блоков раскалывают кирпичи пополам.

Существует также ажурная кладка, когда вместо некоторых тычковых кирпичей оставляют пустоты. Как и штабельная, такая кладка является чисто декоративной и не предоставляет качественной защиты стен. Исполльзуется чаще всего для ограждений — заборов, парапетов и т.п.

Какой должен быть фундамент и как его расширить

Ширина фундамента должна обеспечивать достаточную площадь опоры для облицовки. С учетом утеплителя, ширина выступающей из-под основной (несущей) стены части основания должна быть не менее 16 см (5 см утеплителя, 3 см — вентиляционный зазор и не менее 8 см на опору кирпича). Такое условие выполняется не всегда. В ряде случаев требуется расширять площадь выступа фундамента.

Основным способом расширения площади выступа является установка на анкерные болты стального уголка. Полка уголка должна располагаться в одной плоскости с выступом, расширяя его. Чем большее расширение требуется для выступа, тем больший понадобится размер уголка и тем толще нужны анкера для крепления его к цоколю.

Другой способ — забивка отрезков арматуры в отверстия в цоколе, установка опалубки и заливка «ступеньки». Такой вариант позволяет более прочное крепление дополнительной площадки к цоколю и исключает возможность коррозии для несущего уголка.

ВАЖНО!

В любом случае, перед началом работ потребуется тщательный расчет дополнительной площадки, а также способности фундамента выдержать дополнительную нагрузку от веса облицовки.

Подготовка поверхности стены

Поверхность стены должна быть тщательно подготовлена, чтобы никаких проблемных участков на ней к моменту укладки лицевого кирпича не оставалось.

Для этого следует:

  • Осмотреть стену, удалить посторонние предметы — фонари, водостоки, элементы оборудования, наличники и т. д.
  • Снять старую краску, удалить отслоившиеся участки, снять осыпания.
  • Все обнаруженные изъяны заделываются шпаклевкой. В сложных случаях придется произвести сплошное оштукатуривание стены.
  • Для монтажа утеплителя потребуется нанести слой грунтовки, обеспечивающий лучшую адгезию стены и клея.

Подготовка раствора

Качество раствора — важный момент, поскольку облицовочный кирпич устойчив к впитыванию воды, что осложняет создание прочного сцепления цементного раствора и поверхности блока. Эта проблема особенно ярко проявляется у клинкерного кирпича, который нуждается в наличии специальных добавок, увеличивающих адгезию.

Состав раствора:

  • Цемент М500 — 1 ч.
  • Песок — 4 ч.
  • Вода.

Консистенция готового раствора должна быть такой, чтобы уложенный кирпич не «ездил» на нем, как на слое смазки. Не рекомендуется вносить какие-либо добавки, за исключением пигментов, придающих контрастный цвет швам для создания дополнительного декоративного эффекта.

Некоторые каменщики добавляют в раствор некоторое количество глины для увеличения пластичности. На этот счет мнения расходятся — одни видят в этом вред из-за возможности вымывания глины из раствора и снижения его прочности, другие утверждают, что такой способ, напротив, делает швы крепче и прочнее. Единого мнения не выработано, каждый руководствуется собственной точкой зрения.

Толщина шва в кирпичной кладке

Оптимальная толщина шва согласно СНиП — 8-12 мм. На практике предпочитают делать 10-12 мм, так проще спрятать в швы армирующий материал. Соблюдение одинаковой толщины шва — непростая задача, лучше всего использовать специальное приспособление — дозатор, позволяющий наносить калиброванный по толщине и по форме слой раствора.

Укладка нижнего ряда

На подготовленный цоколь выкладывается на сухую ряд кирпича. Это необходимо для выяснения, какие кирпичи придется резать для точного соответствия длине стены. Обкладка производится с учетом вида кладки — соотношения тычковых и ложковых блоков.

В местах, где находятся оконные или дверные проемы, выкладка производится без прерывания ряда, поскольку над проемом потребуется класть полный ряд без прерывания. Проемы выполняются по мере укладки кирпича с подрезкой блока.

Укладка углов

Началом работ является выкладка углов. Они поднимаются до высоты 4-6 рядов, после чего между угловыми блоками натягивают контрольный шнур и укладывают стену. При кладке углов следует тщательно контролировать наличие прямого угла, вертикальности и прочих геометрических параметров кладки.

Облицовка стен

Стеновые ряды укладываются по натянутым шнурам между углами. По мере роста рядов работа над стенами приостанавливается для того, чтобы вновь нарастить угловые связки. После этого вновь натягиваются шнуры и работа продолжается в том же порядке.

Как скрепить облицовку и фасад здания

Облицовочный кирпич не может быть уложен отдельно от несущих стен. Такой вариант в скором времени приведет к обрушению наружного облицовочного слоя.

Обязательно должна производиться связка внутренних стен и облицовки, что производится при помощи разных методик:

  • Перевязка слоев тычковыми кирпичами. Такой вариант годится при одновременном строительстве несущих стен и наружного декоративного слоя. Параллельно с этим устанавливается утеплитель и организуется вентиляционный зазор.
  • Связка при помощи арматурных прутков. В просверленные в стенах отверстия забиваются отрезки тонкой арматуры (8 мм диаметром). Свободные концы прутков закладываются в межрядные швы. Недостаток такого метода — постепенное раскачивание прутков из-за подвижек внешнего слоя облицовки вследствие температурных расширений. Происходит некоторое перемещение прутков, нарушающее прочность их соединения с несущей стеной.
  • Связка при помощи армирующей сетки, пристегнутой к несущей стене. Вариант исключает возможность использования утеплителя, поэтому применяется не часто.
  • Использование гибких связей. Полимерные прутки толщиной 6 мм устанавливаются в стену при помощи дюбелей. Свободный конец снабжен песчаной посыпкой, сто усиливает сцепление с раствором в межрядном шве. Вариант исключает все недостатки других методов — отсутствует возможность выдергивания связей, не образуются мостики холода.

Отделка откосов

Откосы оформляются тычковыми кирпичами, что создает дополнительный декоративный эффект и укрепляет периметр проема . Материал устанавливается ровной колонной, создавая плотный край полотна кладки и подчеркивая точность геометрических линий.

Для более выразительного оформления можно использовать кирпич другого цвета, комбинируя его с основным тоном материала. Такой вариант украсит откосы и сделает фасад более нарядным.

Расшивка

Расшивка — это процесс оконтуривания, упорядочивания шва относительно наружной плоскости стены. для выполнения работы используется специальный инструмент — расшивочный нож или, попросту, расшивка.

Он имеет ширину около 9 мм и вогнутое или выпуклое лезвие, создающее соответствующий профиль шва. При укладке нескольких рядов производится расшивка — проглаживание швов с приданием им аккуратной и ровной формы с одинаковым заглублением относительно поверхности кладки.

Процесс несложен, но требует своевременного выполнения — схватившийся раствор плохо поддается расшивке, что усложняет работу, ухудшает результат.

Полезное видео

В данном видео вы узнаете, как правильно класть облицовочный кирпич:

Заключение

Укладка лицевого кирпича — не слишком сложное занятие, но требующее максимальной аккуратности и точности. Все линии должны быть идеально ровными, плоскость кладки не должна быть нарушена. Работу следует выполнять без спешки — даже профессионалы в день кладут максимум 400 кирпичей (некоторые источники утверждают, что меньше — 200).

Только предельная тщательность действий помогут получить положительный результат и создать качественный, нарядный облицовочный слой.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Облицовка и лицевая кладка из кирпича и камней


 Один из распространенных способов отделки фасадов кирпичных и каменных домов – лицевая кладка из керамического или силикатного кирпича/камня.

Особенности лицевой кладки:
  • для облицовки стен используют:

— керамические лицевые кирпич и камни (полнотелые и пустотелые) марки: по прочности — не менее 100; по морозостойкости — не менее Мрз 25;
— силикатные кирпич и камни высшей категории качества (только полнотелые) марки: по прочности — не менее 150; по морозостойкости — не менее Мрз 35;

  • растворы строительные/отделочные/декоративные, применяемые для облицовки стен,  не должны образовывать высолы. Рекомендации по их изготовлению:

— применять пуццолановый и портландский цементы марок не менее 400;
— для придания блеска можно добавить слюду или дробленое стекло;
— для придания цвета применяют цветные цементы или вводят красящие добавки (природные и искусственные пигменты), отвечающие требованиям светостойкости, стойкости к щелочным и кислотным средам;

  • перевязка основной и лицевой кладки стены при облицовке лицевым кирпичом осуществляется по многорядной системе перевязки;
  • расположение тычковых рядов кирпича толщиной 65 мм, перевязывающих облицовку с основным массивом стены:

— при использовании кирпича толщиной 65 мм: полнотелого — 1тычковый ряд на 6 облицовки; пустотелого — 1 тычковый ряд на 4 ряда лицевой кладки;
— при использовании кирпича толщиной 88 мм – 1 тычковый ряд на 5 рядов облицовки;
— при кладке из керамических камней высотой 138 мм — 2 тычковых ряда на 6 рядов лицевой кладки;

  • расположение тычковых рядов лицевого кирпича толщиной 88 мм, перевязывающих облицовку с кладкой из кирпича толщиной 65 мм: 1 тычковый ряд на 4 ряда лицевой кладки:

// ]]>

Облицовка стен лицевым кирпичом

  • при облицовке стен щелевыми керамическими камнями тычковые ряды перевязки облицовки с основной кладкой располагают:

— при основной кладке из кирпича толщиной 65 мм — 1 тычковый ряд камня на 3 ряда лицевой кладки;
— при кладке из лицевых камней — 1 тычковый ряд на 3 ряда облицовки:

Облицовка стен керамическими или силикатными камнями

  • облицовку по фасаду укладывают с перевязкой/без перевязки вертикальных швов:

Лицевая кладка фасадов зданий

  • для облицовки стен из бетонных камней высотой 188 мм используют сплошные отборные керамические или силикатные кирпичи. Перевязку облицовки с основным массивом стены осуществляют тычковыми рядами кирпича:

—  при кирпиче толщиной 65 мм — 1 тычковый ряд на 6 рядов облицовки;
—  при толщине кирпича 88 мм — 1 тычковый на 5 рядов лицевой кладки:

// ]]>

Облицовка лицевым кирпичом стен из бетонных камней

  • для повышения несущей способности облицовки допускается армировать ее сетками. Сетки укладывают по всему сечению стены, включая облицовочную кладку;
  • во избежание среза облицовки на участке кладки, примыкающем к наружному обрезу, в 2 швах после обреза укладывают арматурные сетки с ячейками 80 х 80 мм из стали диаметром 4 мм. Сетки укладывают, начиная с 3-го ряда кладки после выступа, по всему сечению стены;
  • в местах, где стена с облицовкой нависает над цоколем или фундаментными блоками, предусматривают:

— нависание кладки стен — не должно превышать 60 мм;
— в зданиях до 5 этажей в месте нависания 3 ряда кладки стены на всю её толщину выкладывают из сплошного кирпича с применением цепной перевязки;
— дополнительно для 5 — 9-ти этажных зданий: в 1-м горизонтальном шве кладка армируется сеткой с ячейками 80 х 80 мм из стали диаметром 5 — 6 мм;
— в зданиях выше девяти этажей в месте нависания кладки укладывают железобетонную плиту толщиной 8 — 10 см с армированием сетками из стали диаметром 6 — 8 мм;.

  • толщина горизонтальных швов лицевой (облицовочной) кладки из камней и кирпича зависит от вида облицовки и материала основной кладки, и принимается равной 10 — 18 мм.

Облицовка фасада кирпичом. Советы специалистов ГК BRAER

Группа компаний BRAER – крупнейший в России производитель стеновых керамических материалов. Кирпичный завод, действующий в составе ГК BRAER, выпускает обширную гамму высококачественного облицовочного кирпича. О том, как избежать многих ошибок в процессе выполнения кирпичной облицовки фасадов дома рассказывают специалисты ГК BRAER.

Фасады, отделанные хорошим, высокосортным облицовочным кирпичом, не только придают облику дому высокие эстетические свойства, но и надежно защищают несущие стеновые конструкции от негативных природно-климатических воздействий, улучшают тепло- и звукозащитные характеристики всей постройки. Вместе с тем, облицовка фасадов кирпичом – один из самых дорогих видов наружной отделки дома, а промахи, допущенные в процессе производства облицовочных работ, исправить будет очень трудно или даже невозможно. Вот почему при облицовке фасадов кирпичом так важно следовать всем пунктам технологического регламента.

В начале – проект

Фасадные облицовочные работы (как и всякие другие) начинаются с замысла, то есть видения конечного результата. Что в итоге должно получиться? – ответ на этот вопрос дает проект. Выполнение облицовочных работ без проекта чревато многими серьезными последствиями, вплоть до обрушения здания.

Проект должен включать подробно проработанные узлы фасада, перевязки углов, отражать схему кирпичной кладки, расчет требуемого количества кирпича, кладочной смеси и других расходных материалов. Использование той или иной схемы кирпичной кладки, а также декоративных элементов из архитектурного бетона позволит придать фасадам (и дому в целом) выразительный, запоминающийся облик. Все это также следует предусмотреть в проекте. ажно, чтобы длина облицованных стен была кратна длине кирпича (250 мм) с припуском на ширину кладочных швов. Эта рекомендация поможет избежать подрезки кирпича.

Кирпичная облицовка и строительные основания

Необходимо учитывать вес кирпичной облицовки. Вот пример: 1 м2 кладки, выполненной из кирпича 1NF (250х120х65 мм), может весить от 140 до 260 кг. Такая тяжелая облицовка должна иметь под собой надежную опору. Поэтому, если дом проектируется «с нуля» в фундаменте для несущих стен необходимо предусмотреть выступ, равный по ширине облицовочному кирпичу. В противном случае придется возводить отдельный фундамент для кирпичной облицовки и крепить его к основному фундаменту при помощи стальных анкеров.

Перед началом кладки первого ряда кирпичей следует удостовериться в том, что горизонтальное основание облицовки (фундамент) имеет ровную, гладкую поверхность. В противном случае неровности основания придется нивелировать, варьируя толщину кладочных швов. Очевидно, что «гуляющие» по толщине кладочные швы заметно снизят эстетическую ценность кирпичной облицовки. Обязательное условие: горизонтальное основание под облицовку должно быть тщательно обработано гидроизолирующим составом, иначе кирпич будет втягивать в себя влагу снизу, что приведет к быстрому разрушению фасада.

Кирпичная облицовка создает механические нагрузки не только на фундамент, но и на вертикальные основания – несущие стены. Облицовка может работать на отрыв – тогда возникает риск ее обрушения наружу. В другой ситуации фасадная кирпичная кладка начинает давить на несущую стену, которая может рухнуть внутрь. Чтобы избежать этих неприятностей, необходимо обеспечить надежную механическую связь облицовки с вертикальными основаниями (несущими стенами). В идеальном случае, когда дом изначально строится по единому проекту и возведение несущих стен и их облицовка ведутся параллельно, крепление фасада к вертикальным основаниям осуществляется при помощи стальной оцинкованной сетки. Сетку укладывают горизонтальными полосами через каждые 6 рядов кирпичной кладки и вмуровывают в фасад и несущую стену. В той ситуации, когда выполняется облицовка уже существующих несущих стен, используют S-образные анкеры из стальной оцинкованной проволоки. Их также вмуровывают в основание и кирпичную облицовку.

Требования к кладочному раствору

Главная задача кладочной смеси – обеспечить ее прочное сцепление (адгезию) с облицовочным кирпичом. Кроме того, кладочные швы в процессе эксплуатации фасада будут испытывать целый «букет» различных нагрузок: механические от веса самого фасада, а также самые разнообразные негативные воздействия природно-климатического происхождения: от осадков в виде дождя и снега, низких температур, солнечного ультрафиолета, ветровых нагрузок. Воздействию всех этих отрицательных факторов кладочные швы (и весь кирпичный фасад) должны успешно сопротивляться в течение длительного времени. Следовательно, для того, чтобы получить качественно выполненный и долговечный кирпичный фасад следует воспользоваться специальными сухими кладочными смесями, предназначенными для работы с облицовочным кирпичом. ГК BRAER выпускает такие смеси. Они универсальны в применении – их используют для выполнения кирпичной фасадной кладки и отделки швов в одном рабочем цикле. Важно, что кладочные смеси и лицевой кирпич производства BRAER идеально сбалансированы по таким показателям как водоудерживающая способность (у раствора) и водопоглощение (у кирпича), что обеспечивает им наилучшую адгезию.

Перед началом приготовления раствора необходимо внимательно ознакомиться с инструкцией, размещенной на упаковке. Следует иметь в виду, что на качество приготовления раствора влияют температура и влажность окружающего воздуха. От этих параметров зависит количество воды, используемой для затворения сухой смеси. Раствор должен полностью принять отмеренную для него воду. При этом излишки воды не должны выделяться из раствора в процессе кладки.

Приготовленный раствор должен находиться в рабочем состоянии в течение не менее 1 часа. При застывании раствора швы не должны деформироваться. Не допускается также образование в них трещин.

Не лишними будут дополнительные декоративные свойства, которые графичная сетка швов придаст кирпичной кладке. Сухие кладочные смеси BRAER производятся в 5 вариантах цветового исполнения. Это позволит заметно обогатить палитру визуальных эффектов, присущих кирпичному фасаду. Смеси BRAER помимо светостойких неорганических пигментов имеют в своем составе специальные добавки, предотвращающие образование высолов. Это значит, что декоративные свойства кирпичной кладки не будут меняться со временем под воздействием природных факторов.

Еще немного о швах. Необходимо сразу определиться с их профилем и толщиной. Толщина шва выбирается в диапазоне от 8 до 12 мм. Если этого не сделать заранее, то при смене одних строителей другими (такое бывает в процессе строительства и отделки дома) у разных каменщиков швы будут неодинаковой толщины. Важное примечание: швы не должны быть заглублены по отношению к плоскости фасада. В противном случае в них будет скапливаться дождевая или талая вода, которая в межсезонье начнет расширяться при замерзании и разрушать кирпич. И последнее. При кладке кирпича нельзя допускать, чтобы раствор выступал из шва и сползал вниз по стене. При таком дефекте кладки недешевый кирпичный фасад будет выглядеть неопрятно и неряшливо.

Кладка

Кладка всегда начинается с углов. Перевязка углов должна быть выполнена правильно, иначе придется подрезать кирпич, а подрезанные кирпичи в углах выглядят не эстетично. В связи с этим снова вспоминаем о пользе предварительно выполненного и тщательно проработанного проекта, отражающего тип перевязки углов.

Еще один совет: в процессе выполнения кладки облицовочный кирпич рекомендуется брать одновременно с 3–4 поддонов. При облицовке Баварской кладкой, это позволит создать равномерный рисунок на фасаде и избежать образования пятен одного цвета.

Как видно, выполнение наружных отделочных работ с применением облицовочного кирпича не является сверхсложной задачей. Необходимы лишь пунктуальность, аккуратность и внимание к мелочам, как, впрочем, и в любом другом деле.

16 Конструктивные детали кирпичной облицовки

16 Конструктивные детали кирпичной облицовки

Стена облицованная кирпичом. Изображение Cortesía de Endicott ПоделитьсяПоделиться

  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

  • 900www.com / 918494/16-brick-cladding-constructive-details

    Традиционно кирпичи в архитектуре выполняли двойную функцию: конструктивную и эстетическую.Хотя они действуют как эффективное и прочное модульное решение в строительных конструкциях, их грани могут быть открыты для создания их архитектурного облика, создавая фасады с богатой текстурой и цветом, благодаря железу, присутствующему в глине, из которой они состоят.

    В настоящее время существуют продукты, которые позволяют объединить привлекательный внешний вид кирпича с другими структурными системами, разделяя их функции и обеспечивая необходимую свободу дизайна, чтобы фасады могли творчески адаптироваться к условиям каждого проекта и требования своих пользователей.

    + 21

    Облицовка из кирпича, также называемая «лицевым кирпичом», может быть представлена ​​в большом количестве цветов и текстур, а при их суммировании и вариациях — благодаря разным формам и размерам — они могут создавать фасады большой сложности и красота.

    Ниже приводится обзор серии дидактических деталей и аксонометрической облицовки кирпичей, созданных нашим партнером Endicott.

    Cortesía de Endicott

    Детали крышки Chimmey

    Детали крышки Chimmey. Image Cortesía de Endicott

    Типовые детали фундамента

    Типовые детали фундамента.Image Cortesía de Endicott Типичные детали фундамента (продолжение). Image Cortesía de Endicott Типичные детали фундамента (продолжение). Image Cortesía de Endicott

    Огнестойкость

    Огнестойкость. Image Cortesía de Endicott

    Детали крышки Chimmey

    Детали крышки Chimmey. Image Cortesía de Endicott

    Детали крышки Chimmey

    Детали крышки Chimmey. Image Cortesía de Endicott

    Типичные детали перемычки

    Типичные детали перемычки. Image Cortesía de Endicott Типичные детали перемычки.Image Cortesía de Endicott

    Типичные детали косяка

    Типичные детали косяка. Image Cortesía de Endicott Типичные детали косяка. Image Cortesía de Endicott

    Типичные детали подоконника

    Типичные детали подоконника. Image Cortesía de Endicott Типичные детали подоконника. Image Cortesía de Endicott

    Типичные детали карниза

    Типичные детали карниза. Image Cortesía de Endicott Типичные детали карниза. Image Cortesía de Endicott

    Кирпичная облицовка

    Bruce C.Муниципальное здание Боллинга / Mecanoo + Sasaki Associates

    Муниципальное здание Брюса К. Боллинга / Mecanoo + Sasaki Associates. Image Cortesía de Mecanoo

    La Géode / ADHOC architectes

    La Géode / ADHOC architectes. Изображение © Адриен Уильямс

    Four51 Marlborough / Hacin + Associates

    Four51 Marlborough / Hacin + Associates. Изображение © Трент Белл Фотография

    Центр искусств Муди / Архитектура Майкла Мальцана

    Центр искусств Муди / Архитектура Майкла Мальтзана. Image © Nash Baker

    Другие проекты с использованием облицовки кирпичом можно найти здесь.

    Кирпичная облицовочная плитка и облицовочные панели из кирпича

    Кирпичная облицовочная плитка и облицовочные панели: секреты удивительных кирпичных стен здесь

    Хотите облицевать одну или несколько стен своего дома? Вы на правильной странице. Здесь вы найдете бесчисленное множество вариантов облицовки кирпича для вашего дома. Мы — компания по производству кирпича, базирующаяся в Дэви, Флорида. Если вы не проживаете во Флориде, не волнуйтесь — мы также отправляем кирпичную плитку, бетонных кирпичей, и настоящих кирпичных шпонов из Чикаго по всей территории Соединенных Штатов.На этих страницах вы обязательно найдете вариант облицовки кирпичом, который вам нужен. Вы можете иметь представление о том, что такое , облицовка из кирпича — возможно, вы даже немного знаете о , как устанавливать тонкие кирпичные облицовки. Тем не менее, для тех из вас, кто не знаком, позвольте мне объяснить, что такое облицовка кирпичом. Кирпичный шпон — это тонкое декоративное покрытие, изготовленное либо из искусственного кирпича, либо из настоящей глиняной кирпичной плитки. Большая часть его используется для наружной части стеновой конструкции. Читайте дальше, чтобы узнать больше о вариантах облицовки кирпичом.

    Облицовка кирпичом или облицовка кирпичом может разнообразить интерьер ваших унылых стен. Для наружной облицовки кирпичом вы можете выбрать нашу тонкую облицовку из глиняного кирпича. Эти кирпичные плитки вырезаны из настоящих старинных чикагских кирпичей и имеют цвета, подходящие для любого проекта внешней облицовки кирпича. Искусственный красный кирпич также является очень популярным выбором для украшения ваших внутренних стен. Вы можете использовать эту тонкую кирпичную плитку для облицовки лицевым кирпичом, открытой кирпичной облицовки или даже для кухонного фартука из кирпича .

    Наша облицовка из белого кирпича также является отличным выбором для ваших кирпичных стен. Смешивание других цветов в партии может создать уникальный вид.

    Кто на Земле будет облицовывать тонкие кирпичные виниры?

    ВЫ! Если вы хотели, чтобы ваши кирпичные стены выглядели так хорошо! Наши тонкие облицовочные слои кирпича — это не имитация облицовки кирпичом. Это настоящая кирпичная плитка, сделанная из бетона или настоящего глиняного кирпича. Эта кирпичная плитка — не тот дешевый искусственный кирпич, который сделан из пенопласта или пластика, который люди используют для внутренней облицовки.Наши кирпичи идеально имитируют внешний вид использованного кирпича с остатками раствора и изношенным видом и являются простым способом облицовки любой стены или гипсокартона (без необходимости укреплять стены).

    Преимущества нашей облицовки из кирпича:
    • Легкий
    • Широкий выбор цветов кирпича
    • Простая установка
    • Поставляется прямо с кирпичного завода.

    Посмотреть все предлагаемые нами облицовочные изделия можно здесь.Если вы готовы начать облицовку своего дома красивым камнем и кирпичом, Morton Stones — ваш лучший выбор. Может быть, вы хотите c проверить наши видео отзывы клиентов. Вы можете выбрать любой цвет затирки для кирпичных стен. Самая популярная — традиционная серая затирка, но при желании белая затирка делается легко. Добавление цветного красителя к белой строительной смеси улучшит внешний вид течения. Позвоните нам, чтобы получить бесплатное ценовое предложение на установку облицовки в Майами.

    Тонкий кирпич | Кирпичный шпон

    1. дом —
    2. кирпич тонкий

    Добавьте классическую красоту настоящего кирпича в свой дом, не добавляя веса, массы и стоимости бетонных оснований.Тонкий кирпич можно применить практически к любой существующей внутренней или внешней стене.

    Тонкий кирпич идеально подходит для тех, кто хочет улучшить существующее пространство с помощью красоты, простоты и ценности. Тонкий кирпич — идеальный выбор для украшения интерьера или экстерьера вашего дома с помощью таких элементов, как кирпичный сайдинг, кирпичный камин или кухонный фартук.

    Предназначенный для долгосрочной замены других материалов сайдинга и простой в установке, становится ясно, почему тонкий кирпич стал популярным выбором для домовладельцев.

    Тонкий кирпич, доступный в виде блоков из настоящего кирпича толщиной 3/4 «или 5/8», разработан для замены плитки, винилового сайдинга, дерева или алюминия. Мы также предлагаем предварительно смешанную упаковку для соответствия лицевому кирпичу и тонкому кирпичу в одном проекте для различных методов установки или применения.

    Belden Brick предлагает качественную продукцию для ваших проектов и является надежным поставщиком кирпича с солидной репутацией, основанной на многолетнем удовлетворении. Для стилей, размеров и плоской спинки vs.наличие обратной геометрии, ищите «Доступен в тонком кирпиче!» в нашем Каталоге цветов кирпича. Прокрутите вниз до раздела «Технические характеристики», «Подробности» и «Фотографии». Свяжитесь с нами, чтобы узнать больше о тонких кирпичах и о том, как Belden Brick может помочь вам в вашем следующем проекте.

    Ridge Hill Village — Нью-Йорк, Нью-Йорк
    Стадион Буш — Сент-Луис, Миссури
    Миллер Парк — Милуоки, Висконсин

    Технические характеристики тонкого кирпича

    Кирпичные панели из шпона — отлитые из настоящего неупакованного кирпича

    Специальная поддержка проектов

    Хотя вы можете приобрести GenStone через наш веб-сайт, GenStone не является интернет-компанией.Если у вас есть какие-либо сомнения по поводу выбора цвета, размеров и количества или вы просто хотите получить информацию от эксперта GenStone, наша команда готова помочь!

    Просто измерьте, отрежьте и прикрепите

    Система GenStone была разработана для среднего мастера своими руками. Для проектов GenStone требуются только обычные ручные инструменты, и большинство проектов можно выполнить за пару часов. Каждую панель можно легко разрезать по размеру с помощью ручной или бензопилы и прикрепить винтами и клеем.

    Больше внимания к деталям

    Каждая панель GenStone отлита из настоящего камня или упавшего кирпича, что обеспечивает аутентичные формы и текстуры. На все панели наносится 12 слоев тщательно расписанных вручную деталей, что практически не дает повторов.

    Дополнительные функции и преимущества

    GenStone протестирован и разработан специально для внутреннего или внешнего применения и обеспечивает дополнительную ценность, не имеющую себе равных среди конкурентов.

    • Удобство для самостоятельной работы, без строительного раствора, без беспорядка и практически не требует обслуживания
      • Доставка
    • GenStone управляется нашей специальной командой по выполнению заказов и доставляется к вам домой или на работу через ведущих перевозчиков, включая UPS
      • .
    • GenStone изготовлен из полиуретана высокой плотности с закрытыми порами, который имеет легкий вес, прост в использовании и добавляет дополнительный коэффициент R, равный 3.41 на дюйм
    • Пошаговые видеоролики по установке доступны на нашей странице «Как установить» или на странице YouTube.
    • Каждая панель вручную окрашена 12 слоями наружной краски премиум-класса
    • Огнестойкие панели класса А доступны по специальному заказу
    • Каждая сложенная каменная панель отлита из настоящего камня в 4 уникальных формах, чтобы исключить повторение и обеспечить естественный вид.
    • Все облицованные кирпичом панели отлиты из настоящего фактурного кирпича для обеспечения реалистичных форм и текстуры.
    • Size уменьшает количество отходов при установке благодаря большому количеству резки и подгонки, устанавливается от коробки к стене за считанные минуты с помощью шурупов для настила
    • На все панели GenStone предоставляется 25-летняя гарантия (подробности см. В гарантии).

    Облицовка кирпичом | Облицовка фасада

    Все о кирпичной кладке

    Облицовка относится к компонентам, которые прикрепляются к основной конструкции здания для формирования внешней поверхности, которая не является конструктивной.Облицовка кирпичом — один из наиболее часто используемых облицовочных материалов на рынке. Облицовка кирпичом помогает улучшить внешний вид здания. Он также защищает здание от суровых погодных условий. Его основная задача — не допустить воздействия на здание силы воды или ветра. Это также может быть мерой по снижению утечки шума как изнутри, так и снаружи.

    Облицовка из кирпича предпочтительнее других материалов из-за многочисленных преимуществ, которые она предлагает. Главное преимущество его использования — долговечность.Кирпичи отличаются высокой прочностью и экономичностью. Кирпич придает зданию дополнительную прочность и снижает воздействие стихийных бедствий. Облицовка из кирпича бывает разных цветов и имеет привлекательный внешний вид. Этот вид облицовки считается неприхотливым. Он пригоден для повторного использования и повторного использования, что делает его еще одним отличным вариантом для строительства.

    При облицовке кирпичом можно использовать разные виды кирпича. Потребители могут выбирать между однотонной или текстурированной отделкой.Что касается текстуры, можно найти простые кирпичи, печатные кирпичи или кирпичи кассии. С точки зрения изготовления может быть выбран железобетонный, метанный или прессованный кирпич. Эти кирпичи могут быть разных размеров и удобны для настройки. Кирпич также увеличивает эстетическую ценность дома. Клиенты могут выбрать простой кирпич, который придаст дому классический вид, или цветной кирпич, чтобы придать ему более заметный вид. Для отделки премиум-класса они могут использовать кирпич кассии, который многие считают особенным.

    Возможно, самое большое преимущество кирпичной облицовки заключается в обслуживании, почти нулевом уходе и высокой прочности. А вот кирпичи по простоте ремонта получают низкие баллы. Если кирпич, расположенный ближе к середине, поврежден, может потребоваться удалить почти всю поверхность облицовки, чтобы заменить этот конкретный кирпич.

    В центре внимания производителя: Wienerberger

    Компания Wienerberger, основанная в 1819 году, расположена в городе Вена, Австрия, и является крупнейшим производителем кирпича в мире и лидером рынка глиняной черепицы в Европе.Он также является пионером бетоноукладчиков в Центральной и Восточной Европе. Wienerberger начала динамично расти в 1986 году и в 1997 году внедрила систему управления ценностями. Они стремятся улучшить жизнь людей, предоставляя им выдающиеся и устойчивые решения в области строительства и инфраструктуры. У них 197 производственных площадок в 30 странах мира.

    Лучшие бренды облицовки из кирпича на Archello

    Независимо от того, являетесь ли вы архитектором или инженером, подрядчиком-строителем, мы приглашаем вас изучить нашу подборку продуктов, чтобы получить вдохновение и поддержку при выборе облицовки из кирпича в вашем следующем проекте.

    Кладка против кирпичного шпона | Карсон Данлоп Инспекция дома

    Хотя этот вопрос не находится в центре дискуссии о единстве, мы в Онтарио должны понимать, что канадцы в остальной части этой страны думают, что мы немного чокнутые из-за нашей привязанности к кирпичным домам. Наша теория состоит в том, что люди в Онтарио выросли на таких историях, как «Три поросенка». Мы хотим дом, который никто не сможет взорвать, надуть и взорвать.

    Большинство жителей Онтарио не осознают, что есть два очень разных типа кирпичных домов: облицованные кирпичом и сплошная кладка.

    Каменная кладка

    Сплошная кладка также называется «Полнотелый кирпич», «Двойной кирпич», а иногда и «Кирпич и блок». В своем наиболее распространенном виде сплошная каменная стена состоит из внешнего слоя кирпича и внутреннего слоя кирпича (слой кирпича в кругах кладки называется «wythe»).

    Причина, по которой сплошная кладка является более точным описанием, чем полнотелый или двойной кирпич, заключается в том, что внутренняя стена может не быть кирпичной. Поскольку внутренняя поверхность никогда не будет видна, кирпич иногда заменяют бетон или шлакоблок.

    По мере увеличения высоты кирпичной стены возрастает опасность того, что внутренняя стена отделяется от внешней. Чтобы скрепить две жилы вместе, устанавливаются жатки, обычно каждые шесть рядов. Снаружи блоки заголовка выглядят как обычные кирпичи, за исключением того, что они короче. На самом деле они такого же размера, как и обычный кирпич, но устанавливаются сбоку, так что конец кирпича виден снаружи здания.Кирпичи заголовка действуют как мост между внешним и внутренним витками и предотвращают их разделение.

    Таким образом, в большинстве массивных каменных стен кирпичи верхнего слоя отображаются в каждом 6-м ряду или ряду. Иногда каждый кирпич в курсе представляет собой кирпич заголовка, однако существует ряд общих закономерностей. Нередко можно увидеть два длинных кирпича, за которыми следуют два коротких, затем два длинных, затем два коротких. (Длинные кирпичи, кстати, называются подрамниками. )

    Иногда кирпич кладут поверх окон длинной стороной, параллельной стене, но кирпич стоит на конце.Их называют солдатами.

    Можно построить прочную стену из кирпичной кладки, используя металлические стяжки, чтобы удерживать вместе две части кладки. Когда это будет сделано, верхние кирпичи не будут видны, и стену можно легко принять за облицованную кирпичом стену.

    Так что же такого хорошего в массивной каменной стене?

    Нет никаких сомнений в том, что большому злому волку труднее всего взорвать эту стену. Конструктивно массивные каменные стены очень прочные и при правильном уходе могут прослужить сотни лет.

    Что такое кирпичный шпон?

    Если массивная кладка настолько хороша, почему большинство кирпичных домов, построенных за последние 30 лет, построены из кирпичного шпона?

    Во-первых, мы должны понять разницу между кирпичной облицовкой и сплошной кладкой. Самая большая разница в том, что при сплошной кладке кирпич поддерживает дом. Дом с облицовкой из кирпича держит кирпич!

    Когда мы говорим об облицовке кирпичом, мы не имеем в виду те маленькие тонкие полоски, которые вы наклеиваете на стену кухни.Мы имеем в виду честный кирпич. Однако толщина стены составляет всего одну ширину. За облицовкой из кирпича находится стена из деревянного каркаса, которая фактически поддерживает дом. Кирпичный шпон — это, по сути, сайдинг!

    Изоляция

    Кирпичный шпон стал нормой, когда строительные нормы и правила стали требовать изоляции внешних стен. Один из лучших изоляторов — воздух. Самая хорошая изоляция только задерживает воздух; поэтому большинство утеплителей легкие и пушистые. Кирпич не совсем легкий и пушистый.Следовательно, это не очень хороший изолятор. Таким образом, кирпичный дом, облицованный фанерой, на самом деле представляет собой деревянный каркасный дом, в котором можно изолировать полость между стойками в стене.

    Стены возводятся, покрываются обшивкой и часто утепляются еще до того, как кладут кирпич. По мере укладки кирпича к стене деревянного каркаса прибивают металлические стяжки. Важно, чтобы они были прибиты к шпилькам, а не только к обшивке. Затем металлические стяжки сгибают так, чтобы они располагались горизонтально в местах, где они входят в швы раствора при возведении стены из кирпичного шпона.Кирпичная облицовка строится по внешнему краю фундаментной стены, так что между кирпичной облицовкой и обшивкой остается воздушное пространство в один дюйм.

    Насколько водонепроницаем кирпич?

    Короткий ответ — «не очень». При ветровом дожде влага будет проходить сквозь кирпичную стену. Воздушное пространство в один дюйм позади кирпича позволяет этой воде стекать по задней поверхности кирпича. На дне полости стены пластиковый или металлический отлив собирает воду и позволяет ей стекать через дренажные отверстия.Вы найдете отверстия для просачивания на расстоянии примерно 32 дюйма (каждый четвертый кирпич) вдоль верхней части фундаментных стен, а также над дверями и окнами.

    Сливные отверстия не только позволяют воде стекать из стены, но также позволяют ветру проникать за кирпич и создавать давление в воздушном пространстве в один дюйм между задней стороной кирпича и обшивкой. Вы не поверите, это дополнительное давление воздуха уменьшает количество дождя, проникающего сквозь стену.

    Так что лучше?

    Ну, это зависит от ваших критериев.Стены из массивной кирпичной кладки, безусловно, прочнее, однако стены из кирпичного шпона достаточно прочные и, безусловно, лучше изолированы. По большому счету, различия между двумя типами конструкции не должны быть достаточно важными, чтобы повлиять на решение о покупке. В интересах национального единства не нужно даже заботиться о том, есть ли в доме кирпич.

    Чертежи взяты из программы обучения домашней инспекции Карсона Данлопа

    Облицовка деревянным каркасом кирпича

    Определение дифференциального движения и решение возникающих проблем детализации.

    Энтони Дж. Никастро, P.E., Роберт П. Антес, Р. Скотт Сильвестер, P.E., и Никлас В. Вигенер, P.E.

    Возобновившаяся потребность в жилье средней плотности в городах Восточного побережья и их окрестностях, а также экономическое давление после недавней рецессии привели к более широкому использованию экономичного строительства с деревянным каркасом в больших многоэтажных жилых домах. Предпочтительная эстетика этих зданий в Среднеатлантическом регионе включает фасады из кирпичной кладки. Технические аспекты облицовки кирпичом в малоэтажных жилых домах с деревянным каркасом хорошо известны специалистам-практикам, но желаемый внешний вид кирпичной кладки в сочетании с дешевым деревянным каркасом может быть проблематичным в многоэтажном строительстве.

    Рис. 1 — Фотография повреждения окна из-за дифференциального движения.

    В многоэтажных зданиях с деревянным каркасом кирпичная кладка обычно поддерживается на уровне фундамента или на уровне бетонного подиума, а высота кирпичной кладки часто превышает предписанные нормы. И кирпичная кладка, и деревянный каркас претерпят изменения объема (расширение для кирпича и сжатие для дерева), которые не только противоположны, но и необратимы. Значительные и дополнительные дифференциальные движения этих двух материалов пропорциональны высоте и, следовательно, более эффективны для более высоких зданий.Без снятия углов или другой формы промежуточной опоры для облицовки кирпича стеновая сборка не может включать горизонтальные компенсационные швы кирпичной кладки, обычно используемые в многоэтажном кирпичном строительстве. Строительные элементы, которые соединяют деревянную конструкцию с кирпичной кладкой, такие как окна, вентиляционные отверстия сушилки и т. Д., Требуют специальной детализации, чтобы приспособиться к этому дифференциальному движению. Если система стен не детализирована, чтобы приспособиться к этому движению, могут возникнуть повреждения этих ограниченных элементов, которые выступают в плоскость кирпичной кладки, но прикреплены к каркасу здания.(Фигура 1).

    Кодекс требований

    Разделы с 1405.6 по 1405.9 Международного строительного кодекса (IBC) признают потенциальные проблемы, возникающие из-за различного движения между кирпичной кладкой и деревянными несущими конструкциями, ссылаясь на Раздел 6.1 TMS 402 / ACI 530 / ASCE 5.

    ACI 530 включает в себя несколько требований к анкерной облицовке из каменной кладки, которые вытекают из основного требования, изложенного в Разделе 6.1.2 «Проектирование анкерного шпона», в котором говорится:

    Анкерный шпон должен соответствовать требованиям Раздела 6.1.6 и должны быть разработаны рационально в соответствии с разделом 6.2.1 или подробно описаны предписывающими требованиями раздела 6.2.2.

    Раздел 6.1.6 «Общие требования к дизайну» включает требование «Спроектировать и детализировать облицовку с учетом дифференциального движения». Это всеобъемлющее требование, которое возлагает на проектировщиков бремя определения величины ожидаемого дифференциального движения посредством анализа и соответствующей детализации облицовки, независимо от того, спроектирована ли она путем рационального анализа или с использованием предписывающего подхода.

    Раздел 6.2.2 «Предписательные требования к анкерной облицовке из каменной кладки» ACI 530 включает требования к анкеровке кирпичного шпона и, что наиболее актуально для предмета дифференциального перемещения, Раздел 6.2.2.3 «Вертикальная поддержка анкерованной каменной облицовки» требует, чтобы высота закрепленного шпона с деревянной основой не должна превышать высоту над негорючим фундаментом: 30 футов у плиты или 38 футов у фронтона. Этот предел устанавливает максимально допустимую высоту с использованием предписывающих деталей без проведения рационального анализа.Принимая высоту от пола до пола от 10 до 12 футов, код практически ограничивает вертикальную высоту кирпичной кладки только тремя этажами без дальнейшего анализа.

    Рис. 2. Пример конструкции типа III-A.

    Многие конструкции с деревянным каркасом относятся к типу III-A, которые возвышаются на четыре или пять этажей над фундаментом или основанием подиума. Эти здания требуют рационального проектирования опоры для кирпичной кладки в соответствии с требованиями Раздела 6. 2.1 «Альтернативный дизайн анкерного шпона кладки».«Стены большей высоты также требуют компенсации пропорционально большей разницы перемещений между анкерным шпоном и опорой из деревянного каркаса. Рациональный анализ должен исследовать потенциальную величину движения и включать детали внешней стены, которые могут выдержать ожидаемое движение. Остальные разделы этой статьи могут помочь дизайнерам при рациональном проектировании или детализации внешних стен с использованием предписывающих требований.

    Методы количественной оценки дифференциального движения

    Для правильной детализации частей стены, соединяющей кирпичную кладку и опорную конструкцию (напр.g., анкеры для облицовки кирпичной кладкой, окна, механические проходы), чтобы учесть движение, проектировщики должны сначала количественно оценить ожидаемое дифференциальное движение.

    Для того, чтобы понять, какое движение может происходить между кирпичной кладкой и опорной деревянной конструкцией, проектировщики должны изучить конструкцию конструкции, рассчитать предполагаемое сокращение древесины и добавить эффекты роста кирпичной кладки к предполагаемому укорачивание деревянного каркаса для определения полного дифференциального движения.

    Суммарный перепад перемещений между кирпичной кладкой и опорной структурой с деревянным каркасом можно оценить с помощью следующего простого уравнения:

    (Δ влажность кирпича + Δ температура кирпича ) + (Δ усадка при высыхании древесины + Δ ползучесть древесины ) = Δ дифференциал

    В этом уравнении левая скобка представляет вклад роста кирпича, а правая скобка представляет вклад укорочения древесины.

    Общий расчетный рост кирпича включает Δ влажность кирпича для необратимого роста кирпича с течением времени с увеличением содержания влаги и Δ темп кирпича для роста кирпича с повышением температуры. Общее расчетное сокращение деревянного каркаса включает Δ усадку при сушке древесины для сокращения древесины из-за высыхания от влажности при установке до равновесного содержания влаги и Δ ползучесть древесины для сокращения деревянного каркаса из-за деформации, зависящей от времени. при длительной длительной нагрузке.Диапазон температур кирпичной кладки представляет собой разницу между низкой и высокой средней температурой кирпичной кладки после строительства и основан на низких и высоких температурах наружного окружающего воздуха.

    Другие факторы способствуют дифференциальному движению, но их можно считать незначительными по сравнению с этими механизмами. Например, кирпич ползет при длительной нагрузке, но степень его укорочения из-за ползучести кирпича невелика. После того, как каркас достигает своего равновесного содержания влаги, тепловое расширение влажной древесины (содержание влаги более 5 процентов), как правило, сводится на нет за счет усадки при сушке из-за дополнительной потери влаги.Обрамление также укорачивается из-за зазоров в конструкции. В статьях Альфреда Камминса и Доминика Маттери говорится, что это поселение деревянного каркаса составляет до 1/8 дюйма на этаж. Однако это значение трудно предсказать, и некоторые зазоры могут исчезнуть по мере того, как здание нагружается во время строительства и перед кладкой кирпича, что снижает его влияние на дифференциальное движение.

    Внешняя обшивка и внутренняя отделка имеют тенденцию ограничивать и, следовательно, уменьшать количество укорочения древесины, но это ограничение зависит от типа и расположения этих компонентов, и на него не следует полностью полагаться.Ниже приведены примерные расчетные количества роста кирпича и укорочения древесины для баллонов и каркасов платформ без учета ограничений от обшивки и отделки. Обратите внимание, что хотя в расчетах принимаются расчетные значения роста кирпича и усадки древесины на основе применимых руководящих принципов, эти расчетные значения могут увеличиваться или уменьшаться в зависимости от фактических условий проекта.

    Рост кирпича

    В новом строительстве ожидается движение кирпичной кладки. Значения в Таблице 1-1 отражают движение свободной кирпичной кладки из-за изменений температуры и влажности в летние месяцы, когда расширение кирпича из-за изменения температуры является наибольшим.

    Таблица 1-1 — Расширение кирпича

    Примечание. Приведенные выше расчеты предполагают высоту этажа 10 футов.

    В приведенных выше расчетах учитывается диапазон температур для кирпичной кладки, равный 100 ° F, и коэффициент расширения от влаги 5 × 10 -4 дюймов / дюйм. в соответствии с рекомендациями Технического примечания 18 Ассоциации производителей кирпича.

    В приведенных выше расчетах также учитывается коэффициент теплового расширения 4 × 10 -6 дюймов / дюйм / ° F в соответствии с рекомендациями ACI 530.Эти и другие ресурсы, такие как Masonry Designers ’Guide, предоставляют дизайнерам альтернативные коэффициенты расширения, основанные на отраслевых рекомендациях.

    Укорочение дерева
    Рис. 3 — Обрамление платформы.

    Для количественной оценки усадки древесины из-за изменения содержания влаги Δ усадка при сушке древесины дизайнеры могут обратиться к Справочнику по древесине, опубликованному Министерством сельского хозяйства США, в котором описывается усадка обычных пород древесины на основе изменения содержания влаги и коэффициентов изменения размеров. в зависимости от вида и ориентации зерна.Среднеэтажные жилые и многоцелевые здания обычно включают деревянный каркас, ориентированный в форме шара, аналогичный традиционному обрамлению шарами. Малоэтажные жилые дома часто возводятся с платформенным каркасом (рис. 3).

    Приблизительные значения укорачивания пола из-за изменения влажности и ползучести для типичных сборок приведены в таблице ниже. Деформация усадки для элементов, нагруженных поперек волокон древесины, таких как пластины и балки, значительно выше, чем у стоек, нагруженных параллельно волокнам древесины.Расчеты конструкции баллона предполагают наличие двух головных пластин и одной пластины подоконника на каждом этаже, в то время как расчет каркаса платформы предполагает наличие двух опорных пластин, одной пластины подоконника и двух балок перекрытий на каждом этаже.

    Таблица 1-2 Укорачивание древесины

    Примечание: в приведенных выше расчетах предполагается, что высота этажа составляет 10 футов.

    Приведенные выше расчеты также рассматривают южную сосну в среднеатлантическом регионе с влажностью на момент установки 19 процентов и равновесной влажностью 12 процентов. Проектировщик должен использовать соответствующие значения и свойства для условий окружающей среды для своего местоположения. Значения в Таблице 1-2 выше не включают поправку на оседание строительных зазоров в деревянном каркасе.

    В летние месяцы средняя температура кирпича будет максимальной за год. Накопление влаги, расширение кирпича, усадка при высыхании древесины и ползучесть древесины со временем увеличиваются. Кумулятивное расширение кирпичной кладки и сокращение деревянного каркаса с течением времени, учитываемое в течение лета, приводит к общему максимальному разностному расчетному смещению между кирпичной и деревянной подпорками следующим образом: Таблица 1-3 — Суммарное дифференциальное перемещение (с учетом конструкции баллона)

    Примечание. Значения в приведенной выше таблице представляют собой теоретические и, вероятно, ожидаемые верхние границы перемещений для конструкций с баллонным каркасом, с использованием предположений, указанных выше для кирпичной кладки и дерева. Теоретические движения для обрамления платформы выше этих. По нашему опыту, фактические движения будут меньше рассчитанных. Отчасти это различие связано с ограничением усадки и расползания древесины за счет внутренней отделки.

    Влияние дифференциального движения на детализацию проникновения

    Дифференциальное перемещение между облицовкой и опорой легко устранить в глухих каменных стенах. Кирпичная облицовка должна быть прикреплена анкерами для кирпичной облицовки проволочного типа, которые входят в зацепление с опорной пластиной и допускают вертикальное перемещение анкера по отношению к опорной пластине без ущерба для несущей способности анкера.Эти анкеры могут обеспечивать несколько дюймов вертикальной регулировки, что в первую очередь предназначено для облегчения установки кирпичного шпона, но, если анкеры намеренно установлены с соответствующим зазором, они могут позволить проволочному анкеру скользить вверх вместе с облицовкой кирпичной кладки, оставаясь при этом включенным. опорная пластина.

    Окна и двери, балконы и механические проходы, такие как вентиляционные отверстия сушилки и муфты блока PTAC, которые будут перекрывать подкладку и кирпичную облицовку, сложнее, чем анкеровка стен без проникновения.Стратегии компенсации движения включают в себя возможность изгиба пенетрантов между конструкцией и кирпичной облицовкой или возможность скольжения кирпичной облицовки вокруг них. После определения необходимого зазора между пенетрантом и облицовкой из кирпича на основе ожидаемого общего кумулятивного дифференциального движения, облицовка из кирпича должна быть установлена ​​с таким зазором вокруг каждого проникновения или оконного проема. Образовавшиеся щели должны быть закрыты, чтобы защитить уязвимую опорную конструкцию, в том числе водостойкий барьер здания и оклад окон по периметру, а также чтобы они были эстетически приятными, при этом позволяя вертикальное движение.Требование большого движения препятствует установке герметичных швов разумного размера, поэтому зазоры должны быть заполнены перекрывающимися элементами гидроизоляции или отделки, которые могут скользить друг по другу и детализированы, чтобы не допустить попадания воды и насекомых. Следующие ниже схемы охватывают некоторые типичные случаи. В этих примерах не рассматривается устойчивость этих деталей к проникновению воды и воздуха — это важные соображения для всех деталей корпуса, но выходящие за рамки данной статьи.

    Инжир.4 — Оконная головка.

    Оконная перемычка: В оконных перемычках движение кирпичной облицовки вверх приведет к открытию зазора между нижней стороной стальной перемычки и оконной рамой. После того, как окно встроено в водостойкий барьер стены, над оконной головкой можно установить декоративную деталь, изготовленную из прочного листового металла или синтетической деревянной плиты, которая соответствует внешнему виду оконной рамы. По мере того как стальная перемычка со временем перемещается вверх, обнажается все большая часть этой обвязки.

    Рис. 5- Оконный косяк.

    Оконный косяк: Вдоль оконного косяка движение кирпичной облицовки вверх приводит к сдвиговому движению между кирпичом и окном. Этим движением можно управлять с помощью L-образной металлической детали для закрытия полости, которая прикреплена к опоре вдоль косяка. Кирпичная кладка закончена до закрытия.

    Подоконник: Требуемый зазор между подоконником и кирпичной кладкой приводит к открытию окна, выходящему на небо, которое необходимо закрыть куском металлической заглушки, защищающей от попадания воды, и необходимо Инжир.6- Подоконник.

    интегрируется с наличником оконного косяка. Большая опущенная вниз ножка декоративной детали представляет собой значительный эстетический компромисс по сравнению с каменными подоконниками или подоконниками из кирпичной кладки, которые традиционно используются для этой детали.

    Рис. 7 — Механическое проникновение.

    Механические проходки: Обычно они выходят за пределы лицевой стороны кладки, а необходимые зазоры по периметру проходной втулки могут быть закрыты гидроизоляционным воротником, проходящим по кирпичной кладке.

    Сводка

    В последние годы увеличилось количество домов с деревянным каркасом, облицованных многоэтажным кирпичом без промежуточных опор под действием силы тяжести. Такая конфигурация может привести к значительному разнице вертикальных перемещений между облицовкой и опорой. Проектировщики должны рассчитывать предполагаемое дифференциальное перемещение для каждого проекта. Детали ограждения здания должны учитывать организацию конструкции, чтобы успешно выдерживать движение.Во избежание повреждения компонентов фасада, которые охватывают опору и облицовку, конструкция ограждения этих зданий должна включать эффективные меры для компенсации этого движения.

    Энтони Никастро , P.E., старший сотрудник II, является членом группы строительных технологий Simpson Gumpertz & Heger Inc. Роберт Антес , сотрудник II, имеет двухлетний опыт работы в группе проектирования конструкций в SGH. Скотт Сильвестр , P.E., является ассоциированным директором SGH. Никлас Вигенер , P.E., является старшим директором и главой подразделения SGH.

    .
РубрикаРазное

Добавить комментарий
