Обозначение уголок по гост – ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Содержание

Уголок

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см² до мощных профилей с площадью сечения 140 см². Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок	45×45×5 — А ДСТУ 2251-93 (ГОСТ 8509-93)
	Ст3пс 3 — 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок	63×40×4 — А ГОСТ 8510 — 86
	Ст3сп — 1 ГОСТ 535-79

вернуться к содержанию

Масса уголка М

уг определяется по формуле:

М_уг = L·ρ_у,

где L — длина уголка; ρ_у — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρ_у = [(A+B-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,001686·(r²_внутр-2·r²_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр.

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

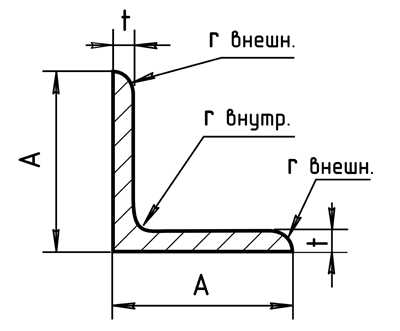

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρ_у = [(2·A-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

где А — ширина полки; t — толщина полки; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,001686·(r²_внутр-2·r

2_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

и соответственно –

ρ_у = (2·A-t)·t+((4-π)/8)·(r²_внутр-2·r²_внешн)·ρ,

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

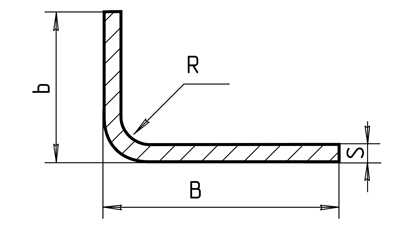

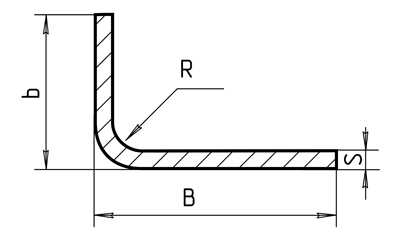

Рис. 3. Уголок гнутый неравнополочный

ρ_у = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м³:

ρ_у = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

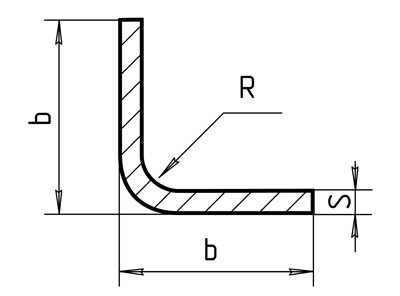

Рис. 4. Уголок гнутый равнополочный

ρ_у = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м³:

ρ_у = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Уголок равнополочный по ISO 657.1–1989 Е (рекомендуемый сортамент при поставках на экспорт)

вернуться к содержанию

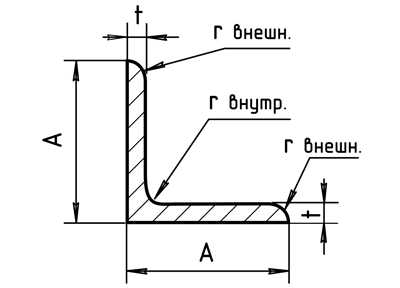

Рис. 1. Уголок равнополочный по ISO 657.1–1989 Е

Условные обозначения: A — ширина полки; t — толщина полки; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ISO 657.1–1989 Е

Размеры A×A×t, мм	r_внутр, мм	Масса 1 м уголка, кг	Количество метров в 1 т
20×20×3	3,5	0,8817	1134
25×25×3	3,5	1,117	895,1
25×25×4	3,5	1,455	687,4
30×30×3	5	1,363	733,5
30×30×4	5	1,779	562
35×35×4	5	2,093	477,7
35×35×5	5	2,572	388,8
40×40×3	6	1,844	542,4
40×40×4	6	2,417	413,8
40×40×5	6	2,974	336,2
45×45×4	7	2,742	364,7
45×45×5	7	3,378	296,1
50×50×4	7	3,056	327,3
50×50×5	7	3,77	265,3
50×50×6	7	4,469	223,8
60×60×5	8	4,568	218,9
60×60×6	8	5,423	184,4
60×60×8	8	7,088	141,1
65×65×6	9	5,909	169,2
65×65×8	9	7,73	129,4
70×70×6	9	6,38	156,7
70×70×7	9	7,377	135,6
75×75×6	9	6,851	146
75×75×8	9	8,986	111,3
80×80×6	10	7,338	136,3
80×80×8	10	9,63	103,8
80×80×10	10	11,86	84,32
90×90×7	11	9,608	104,1
90×90×8	11	10,9	91,71
90×90×9	11	12,18	82,08
90×90×10	11	13,45	74,37
100×100×8	12	12,18	82,11
100×100×10	12	15,04	66,51
100×100×12	12	17,83	56,08
120×120×8	13	14,71	67,97
120×120×10	13	18,2	54,95
120×120×12	13	21,62	46,25
125×125×8	13	15,34	65,19
125×125×10	13	18,98	52,68
125×125×12	13	22,56	44,32
150×150×10	16	22,98	43,51
150×150×12	16	27,35	36,57
150×150×15	16	33,77	29,61
180×180×15	18	40,9	24,45
180×180×18	18	48,6	20,58
200×200×16	18	48,5	20,62
200×200×20	18	59,93	16,69
200×200×24	18	71,11	14,06
250×250×28	18	104	9,614
250×250×35	18	128	7,811

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Уголок равнополочный по DIN 1028–94

вернуться к содержанию

Таблица 2. Масса и предельные отклонения размеров

Ширина полок, мм	Предельные отклонения по ширине, мм	Толщина полки, мм	Предельные отклонения по толщине, мм	Теоретическая масса 1 м, кг
45×45	±1,0	5	±0,5	3,38
50×50	±1,0	4	±0,5	3,07 *
50×50	±1,0	5	±0.5	3,77
50×50	±1,0	6	±0,75	4,47
60×60	±2,0	5	±0,5	4,57
60×60	±2,0	6	±0,75	5,42
70×70	±2,0	6	±0,75	6,38
70×70	±2,0	7	±0,75	7,38
75×75	±2,0	5	±0,5	5,78
75×75	±2,0	6	±0,75	6,87 *
75×75	±2,0	7	±0,75	7,94
75×75	±2,0	8	±0,75	9,03 *
75×75	±2,0	9	±0,75	10,05
80×80	±2,0	6	±0,75	7,34
80×80	±2,0	7	±0,75	8,46
80×80	±2,0	8	±0,75	9,66 *
80×80	±2,0	9	±0,75	10,72
90×90×	±2,0	6	±0,75	8,32
90×90	±2,0	7	±0,75	9,61
90×90	±2,0	8	±0,75	10,92 *
90×90	±2,0	9	±0,75	12,2
100×100×	±2,0	7	±0,75	10,73
100×100	±2,0	8	±0,75	12,2
100×100	±2,0	9	±0,75	13,62
100×100	±2,0	10	±0,75	15,1 *
100×100	±2,0	12	±1,00	17,8

* – не совпадает с ISO 657.2–2001.

Уголок неравнополочный по ISO 657.2–2001

вернуться к содержанию

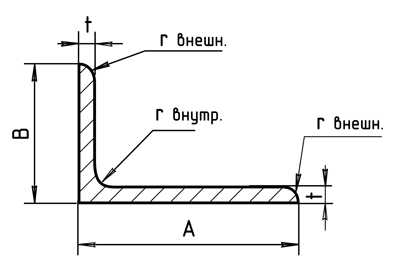

Рис. 2. Уголок неравнополочный по ISO 657.2–2001

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок.

Таблица 3. Размеры и масса неравнополочных уголков по ISO 657.2–2001

Обозначение	Размеры, мм				Масса 1 м уголка, кг	Количество метров в 1 т
Обозначение	A	B	t	r_внутр	Масса 1 м уголка, кг	Количество метров в 1 т
30×20×3	30	20	3	4	1,12	892,6
30×20×4	30	20	4	4	1,458	685,9
40×20×4	40	20	4	4	1,772	564,4
40×25×4	40	25	4	4	1,929	518,4
45×30×5	45	30	5	4	2,761	362,2
50×30×4	50	30	4	4	2,4	416,7
50×30×5	50	30	5	5	2,965	337,3
50×40×5	50	40	5	5	3,357	297,9
60×30×5	50	40	5	5	3,357	297,9
60×30×5	60	30	5	5	3,357	297,9
60×30×6	60	30	6	5	3,977	251,4
60×40×5	60	40	5	6	3,759	266
60×40×6	60	40	6	6	4,458	224,3
60×50×6	60	50	6	6	4,929	202,9
60×50×8	60	50	8	6	6,436	155,4
65×50×5	65	50	5	6	4,348	230
65×50×6	65	50	6	6	5,164	193,6
65×50×8	65	50	8	6	6,75	148,1
70×50×6	70	50	6	6	5,4	185,2
70×50×7	70	50	7	7	6,251	160
75×50×6	75	50	6	7	5,646	177,1
75×50×8	75	50	8	7	7,389	135,3
80×40×6	80	40	6	7	5,411	184,8
80×40×8	80	40	8	7	7,075	141,3
80×60×6	80	60	6	8	6,365	157,1
80×60×7	80	60	7	8	7,362	135,8
80×60×8	80	60	8	8	8,344	119,9
90×60×8	90	60	8	8	8,972	111,5
90×65×6	90	65	6	8	7,072	141,4
90×65×8	90	65	8	8	9,286	107,7
90×75×8	90	75	8	8	9,914	100,9
90×75×10	90	75	10	8	12,22	81,82
90×75×13	90	75	13	8	15,57	64,24
100×50×6	100	50	6	8	6,836	146,3
100×50×8	100	50	8	8	8,972	111,5
100×50×10	100	50	10	8	11,04	90,55
100×65×7	100	65	7	10	8,766	114,1
100×65×8	100	65	8	10	9,944	100,6
100×65×10	100	65	10	10	12,25	81,62
100×75×8	100	75	8	10	10,57	94,59
100×75×10	100	75	10	10	13,04	76,71
100×75×12	100	75	12	10	15,44	64,77
100×90×10	100	90	10	10	14,21	70,35
100×90×13	100	90	13	10	18,15	55,11
120×80×8	120	80	8	11	12,16	82,24
120×80×10	120	80	10	11	15,02	66,59
120×80×12	120	80	12	11	17,81	56,14
125×75×8	125	75	8	11	12,16	82,24
125×75×10	125	75	10	11	15,02	66,59
125×75×12	125	75	12	11	17,81	56,14
125×90×10	125	90	10	11	16,19	61,75
125×90×13	125	90	13	11	20,72	48,27
135×65×8	135	65	8	11	12,16	82,24
135×65×10	135	65	10	11	15,02	66,59
150×75×9	150	75	9	12	15,38	65,01
150×75×10	150	75	10	12	17	58,83
150×75×12	150	75	12	12	20,19	49,54
150×75×15	150	75	15	12	24,85	40,24
150×90×10	150	90	10	12	18,18	55,02
150×90×12	150	90	12	12	21,6	46,3
150×90×15	150	90	15	12	26,62	37,57
150×100×10	150	100	10	12	18,96	52,74
150×100×12	150	100	12	12	22,54	44,36
150×100×16	150	100	16	12	29,51	33,88
180×90×10	180	90	10	12	20,53	48,71
200×100×10	200	100	10	15	22,95	43,56
200×100×12	200	100	12	15	27,32	36,6
200×100×14	200	100	14	15	31,62	31,62
200×100×16	200	100	16	15	35,86	27,89
200×150×12	200	150	12	15	32,03	31,22
200×150×15	200	150	15	15	39,64	25,23
200×150×20	200	150	20	15	52	19,23
200×150×25	200	150	25	15	63,97	15,63

Примечание. Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м³. Рассчитанная величина является справочной.

Страны — члены ISO могут вносить в национальные стандарты необходимые размеры уголков. Из приведенных в таблице размеров на неравнополочные уголки в национальный стандарт можно вносить те размеры уголков, производство которых обеспечено на прокатных станах.

вернуться к содержанию

Предельные отклонения размеров уголков равнополочных по ISO 657.1–1989 Е и уголков неравнополочных по ISO 657.2—2001

Предельные отклонения размеров стальных горячекатаных равнополочных и неравнополочных уголков в метрической и дюймовой сериях регламентируются ISO 657.5–1976 Е, входящим в качестве рекомендуемого приложения в состав ГОСТ 8509–93. Размеры уголков в метрической серии соответствуют ISO 657.1 и ISO 657.2. Уголки в дюймовой серии должны соответствовать ISO 657.3 и ISO 657.4.

Таблица 4. Предельные отклонения по ширине полки

Метрическая серия, мм
Ширина полки *	Предельные отклонения
до 50 включ.	±1,0
50–100	±1,5
100–150	±2,0
150–200	±2,5

* Для неравнополочных уголков как базовая берется ширина большей полки.

Таблица 5. Предельные отклонения
по толщине равнополочных и неравнополочных уголков

Метрическая серия, мм
Ширина полки *	Предельные отклонения
до 50 включ.	±0,5
50–100	±0,8
100–150	±1,0
150–200	±1,2

* Для неравнополочных уголков как базовая берется ширина большей полки.

Для уголков с шириной полки свыше 75 мм предельные отклонения по массе составляют ±2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине.

вернуться к содержанию

Предельное отклонение по длине при порезке на нормальные длины равнополочны и неравнополочных уголков всех длин ± 100 мм.

Таблица 6. Предельные отклонения по длине
при порезке на точные длины равнополочных и неравнополочных уголков

Метрическая серия
Длина, м	Предельные отклонения, мм
до 12 включ.	+75/-0
от 12	+100/-0

вернуться к содержанию

Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

А — высокой точности;
Б — повышенной;
В — обычной.

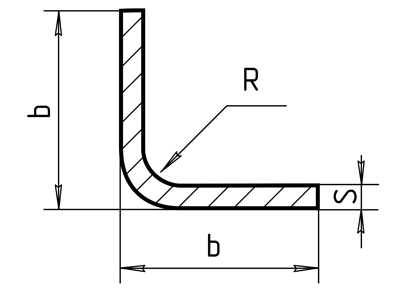

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93

Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.

Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
36	3	4	1,569	637,2
40	2,5	3	1,485	673,3
40	3	4	1,758	568,9
50	3	4	2,229	448,7
50	4	6	2,907	344,0
60	3	4	2,700	370,4
60	4	6	3,535	282,9
70	4	6	4,163	240,2
80	3	4	3,642	274,6
80	4	6	4,791	208,7
80	5	7	5,924	168,8
80	6	9	7,011	142,6
80	7	9	8,113	123,3
100	4	6	6,047	165,4
100	5	7	7,494	133,4
100	6	9	8,895	112,4
100	7	9	10,31	96,99
120	5	7	9,064	110,3
120	6	9	10,78	92,77

Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
55	3	7	2,434	410,9
60	3	7	2,669	374,6
70	4	10	4,109	243,4
80	4	10	4,737	211,1
80	5	10	5,873	170,3
100	4	10	5,993	166,9
100	5	10	7,443	134,4
100	6	14	8,794	113,7
120	5	10	9,013	110,9
160	4	10	9,761	102,5

Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

мерной длины;
мерной длины с немерной в количестве не более 7 % от массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % от массы партии;
немерной длины.

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок, мм

Ширина полки, мм	Точность профилирования
	Высокая по толщине		Повышенная обычная
	До 2,5	От 2,5	Повышенная обычная
До 50 включ.	±0,75	±1,00	±1,25	±1,50
От 50 до 100 включ.	±1,00	±1,25	±1,50	±2,00
От 100 до 150 включ.	±1,25	±1,50	±2,00	±2,50
От 150	±1,50	±1,75	±2,50	±3,00

Предельные отклонения угла 90° не должны превышать:

± 1°30′ — для уголков с шириной полки до 80 мм;
± 1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:

для профилей высокой точности — 100 мм;
для профилей повышенной точности — 150 мм;
для профилей обычной точности — 300 мм.

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м	Точность порезки
Длина, L, м	Высокая	Обычная
До 6 включ.	+30	+40
От 6 до 7 включ.	+40	+30
От 7	+(40+5•(L–7))	+80

вернуться к содержанию

Технические условия на гнутые неравнополочные уголки регламентируются ГОСТ 19773–93. Данный стандарт распространяется на уголки стальные гнутые и неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

А — высокой точности;
Б — повышенной точности;
В — обычной точности.

Рис. 1. Уголок гнутый неравнополочный по ГОСТ 19772–93

Условные обозначения: B — ширина большей полки; b — ширина меньшей полки; S — толщина полки; R — радиус сопряжения.

Таблица 1. Размеры и масса уголков
из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 МПа

В, мм	b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
32	25	2	3	0,8365	1195
32	25	2,5	3	1,034	967,3
50	35	3,2	5	1,984	504,1
60	40	3	4	2,229	448,7
70	50	4	6	3,535	282,9
80	63	4	6	4,257	234,9
85	35	4	6	3,535	282,9
90	70	4	6	4,791	208,7
100	65	4	6	4,948	202,1
105	100	3	4	4,702	212,7
115	65	5	7	6,709	149,1
120	100	8	12	12,88	77,63
180	140	6	9	14,55	68,74

Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

В, мм	b, мм	S, мм	R, не более,мм	Масса 1 м, кг	Количество метров в 1 т
40	25	2,5	6	1,165	858,0
70	50	4	10	3,481	287,3
85	67	4	10	4,485	222,9
90	70	4	10	4,737	211,1
110	90	5	10	7,443	134,4
115	65	5	10	6,658	150,2
147	125	8	20	15,93	62,77
152	100	5,5	12	10,37	96,44
155	100	6	14	11,38	87,84

Примечание.Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

мерной длины;
мерной длины с немерной в количестве не более 7 % от массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % от массы партии;
немерной длины.

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок в мм

Ширина полки, мм	Точность профилирования
	Высокая по толщине		Повышенная	Обычная
	До 2,5	От 2,5	Повышенная	Обычная
До 50 включ.	±0,75	±1,00	±1,25	±1,50
От 50 до 100 включ.	±1,00	±1,25	±1,50	±2,00
От 100 до 150 включ.	±1,25	±1,50	±2,00	±2,50
От 150	±1,50	±1,75	±2,50	±3,00

Предельные отклонения угла 90° не должны превышать:

±1°30′ — для уголков с шириной полки до 80 мм;
±1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90о и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов, не менее:

для профилей высокой точности — 100 мм;
для профилей повышенной точности — 150 мм;
для профилей обычной точности — 300 мм.

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м	Точность порезки
Длина, L, м	Высокая	Обычная
До 6 включ.	+30	+40
От 6 до 7 включ.	+40	+80
От 7	+(40+5∙(L–7))	+80

вернуться к содержанию

www.metalika.ua

Уголки стальные горячекатаные равнополочные. Сортамент

Номер уголка	ММ				Плошадь поперечного сечения, см*^п		Справочные величины		для осей							Масса 1 м» уголка, кг
	ь	i	R	Г		X—X			*0—	•Vo	;Уо—Уа			^Jjcy* см⁴	Zq, см
	ь	i	R	Г		/X, см⁴	Wx, см³	ix, см	/.Vo max, см⁴	ix о max см	Jyo, min см⁴	Я⁷Уо, см³	и/о min, см	^Jjcy* см⁴	Zq, см
		4,5			6,20	29,04	5,67	2,16	46,03	2,72	12,04	4,53	1,39	17,00	1,88	4,87
		5			6,86	31,94	6,27	2,16	50,67	2,72	13,22	4,92	1,39	18,70	1,90	5,38
7	70	6	8,0	2,7	8,15	37,58	7,43	2,15	59,64	2,71	15,52	5,66	1,38	22,10	1,94	6,39
		7			9,42	42,98	8,57	2,14	68,19	2,69	17,77	6,31	1,37	25,20	1,99	7,39
		8			10,67	48,16	9,68	2,12	76,35	2,68	19,97	6,99	1,37	28,20	2,02	8,37
		10*			13,11	57,90	11,82	2,10	91,52	2,64	24,27	8,17	1,36	33,60	2,10	10,29
		5			7,39	39,53	7,21	2,31	62,65	2,91	16,41	5,74	1,49	23,10	2,02	5,80
	7С	6			8,78	46,57	8,57	2,30	73,87	2,90	19,28	6,62	1,48	27,30	2,06	6,89
		7			10,15	53.34	9,89	2,29	84,61	2,89	22,07	7,43	1,47	31,20	2,10	7,96
		8			11,50	59,84	11,18	2,28	94,89	2,87	24,80	8,16	1,47	35,00	2,15	9,02
		9			12,83	66,10	12,43	2,27	104,72	2,86	27,48	8,91	1,46	38,60	2,18	10,07
		5,5	9,0	3,0	8,63	52,68	9,03	2,47	83,56	3,11	21,80	7,10	1,59	30,90	2,17	6,78
		б			9,38	56,97	9,80	2,47	90,40	3,11	23,54	7,60	1,58	33,40	2,19	7,36
8	80	7			10,85	65,31	11,32	2,45	103,60	3,09	26,97	8,55	1,58	38,30	2,23	8,51
		8			12,30	73,36	12,80	2,44	116,39	3,08	30,32	9,44	1,57	43,00	2,27	9,65
		10*			15,14	83,58	15,67	2,42	140,31	3,04	36,85	11,09	1,56	56,70	2,35	11,88
		12*			17,90	102,74	18,42	2,40	162,27	3,01	43,21	12,62	1,55	59,50	2,42	14,05
		6			10,61	82,10	12,49	2,78	130,00	3,50	33,97	9,88	1,79	48,10	2,43	8,33
		7			12.28	94,30	34,45	2,77	149,67	3,49	38,94	11,15	1,78	55,40	2,47	9,64
9	90	8	10,0	3,3	13,93	106,11	16,36	2,76	168,42	3,48	43,80	12,34	1,77	62,30	2,51	10,93
		9			15,60	118,00	18,29	2,75	186,00	3,46	48,60	13,48	1,77	68,00	2,55	12,20
		10*			[ 1 1 /	128,60	20,07	2,74	203,93	3,45	53,27	14,54	1,76	75,30	2,59	13,48
		12*			20,33	149,67	23,85	2,71	235,88	3,41	62,40	16,53	1,75	86,20	2,67	15,96
		6,5			12,82	122,10	16,69	3,09	193,46	3,89	50,73	13,38	1,99	71,40	2,68	10,06
		7			13,75	130,59	17,90	3,08	207,01	3,88	54,16	14,13	1,98	76,40	2,71	10,79
		8			15,60	147,19	20,30	3,07	233,46	3,87	60,92	15,66	1,98	86,30	2,75	12,25
10	100	10			19,24	178,95	24,97	3,05	283,83	3,84	74,08	18,51	1,96	110,00	2,83	15,10
		12			22,80	208,90	29,47	3,03	330,95	3,81	86,84	21,10	1,95	122,00	2,91	17,90
		14			26,28	237,15	33,83	3,00	374,98	3,78	99,32	23,49	1,94	138,00	2,99	20,63
		15*	12,0		27,99	250,68	35,95	2,99	395,87	3,76	105,48	24,62	1,94	145,00	3,03	21,97
		16	12,0	4,0	29,68	263,82	38,04	2,98	416,04	3,74	111,61	25,79	1,94	152,00	3,06	23,30
11	110	7			15,15	175,61	21,83	3,40	278,54	4,29	72,68	17,36	2,19	106,00	2,96	11,89
		8			17,20	198,17	24,77	3,39	314,51	4,28	81,83	19,29	2,18	116,00	3,00	13,50
		8			18,80	259,75	29,68	3,72	412,45	4,68	107,04	23,29	2,39	153,00	3,25	14,76
12*	120	10			23,24	317,16	36,59	3,69	503,79	4,66	130,54	27,72	2,37	187,00	3,33	18,24
		12			27,60	371,80	43,30	3,67	590,28	4,62	153,33	31,79	2,36	218,00	3,41	21,67
		15			33,99	448,90	52,96	3,63	711,32	4,57	186,48	37,35	2,34	262,00	3,53	26,68
		8			19,69	294,36	32,20	3,87	466,76	4,87	121,98	25,67	2,49	172,00	3,36	15,46
		9			22,0	327,48	36,00	3,86	520,00	4,86	135,88	28,26	2,48	192,00	3,40	17,30
12,5	125	10	14,0	4,6	24,33	359,82	39,74	3,85	571,04	4,84	148,59	30,45	2,47	211,00	3,45	19И0
		12			28,89	422,23	47,06	3,82	670,02	4,82	174,43	34,94	2,46	248,00	3,53	22,68
		14			33,37	481,76	54,1/	3,80	763,90	4,78	199,62	39,10	2,45	282,00	3,61	26,20
		16			37,77	538,56	61,09	3,78	852,84	4,75	224,29	43,10	2,44	315,00	3,68	29,65

standartgost.ru

404 — Страница не найдена

Москва
Санкт-Петербург
Актау и Мангистау
Актобе и область
Алматы
Архангельск
Астрахань и область
Атырау и область
Баку
Барнаул
Белгород
Брест и область
Брянск и область
Буйнакск
Владивосток
Владикавказ и область
Владимир
Волгоград
Вологда
Воронеж и область
Горно Алтайск
Грозный
Гудермес

Екатеринбург
Ереван
Ессентуки
Железнодорожный
Иваново и область
Ижевск
Иркутск
Казань
Калининград и область
Калуга
Караганда и область
Кемерово
Киев и область
Киров и область
Китай
Костанай и область
Кострома и область
Краснодар
Красноярск
Крым
Курган и область
Курск
Липецк и область

Магадан и область
Магнитогорск
Махачкала
Минск и область
Мурманск
Набережные Челны
Назрань
Нальчик
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск и область
Новочеркасск
Нур-Султан
Омск и область
Орел и область
Оренбург
Павлодар и область
Пенза и область
Пермь

Петропавл. Камчатский
Петропавловск
Псков
Пятигорск
Ростов на Дону
Рязань и область
Самара
Саранск
Саратов
Севастополь
Семей
Сергиев Посад
Смоленск и область
Сочи
Ставрополь
Сургут
Сызрань
Сыктывкар
Таганрог
Тамбов и область
Ташкент
Тверь и область
Тольятти

Томск
Тула
Тюмень
Узбекистан
Улан Удэ
Ульяновск
Уральск
Уфа
Ухта
Хабаровск
Ханты Мансийск
Чебоксары
Челябинск
Череповец
Чехов
Шымкент
Электроугли
Элиста
Южно Сахалинск
Якутск
Ярославль

metal100.ru

Уголок стальной

Главная / Уголок

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок	45×45×5 — А ДСТУ 2251-93 (ГОСТ 8509-93)
	Ст3пс 3 — 1 ГОСТ 535-88

Уголок	63×40×4 — А ГОСТ 8510 — 86
	Ст3сп — 1 ГОСТ 535-79

вернуться к содержанию

Масса уголка М_уг определяется по формуле:

М_уг = L·ρ_у,

где L — длина уголка; ρ_у — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρ_у = [(A+B-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,001686·(r²_внутр-2·r²_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр.

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρ_у = [(2·A-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,001686·(r²_внутр-2·r²_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

и соответственно –

ρ_у = (2·A-t)·t+((4-π)/8)·(r²_внутр-2·r²_внешн)·ρ,

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

Рис. 3. Уголок гнутый неравнополочный

ρ_у = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

При плотности материала 7850 кг/м³:

ρ_у = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

Рис. 4. Уголок гнутый равнополочный

ρ_у = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м³:

ρ_у = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Сортамент на стальные равнополочные уголки регламентируется ГОСТ 8509–93. Размеры уголков и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт – рекомендуемым, указанным на рисунке 3 и в таблице 3 (размеры и масса уголков по ISO 657.1–1989 Е).

По точности прокатки уголки подразделяют на:

Рис. 1. Уголок равнополочный по ГОСТ 8509–93

Таблица 1. Размеры и масса уголков по ГОСТ 8509–93

РазмерыA×A×t, мм	r_внутр, мм	r_внешн, мм	Масса 1 м, кг	Количество метров в тонне
20×20×3	3,5	1,2	0,8871	1127
20×20×4	3,5	1,2	1,146	872,5
25×25×3	3,5	1,2	1,123	890,8
25×25×4	3,5	1,2	1,46	684,8
28×28×3	4	1,3	1,269	787,8
30×30×3	4	1,3	1,364	733,3
30×30×4	4	1,3	1,78	561,9
32×32×3	4,5	1,5	1,463	683,5
32×32×4			1,911	523,4
35×35×3			1,604	623,3
35×35×4			2,099	476,4
35×35×5			2,578	387,9
40×40×3	5	1,7	1,846	541,8
40×40×4			2,419	413,4
40×40×5			2,976	336
45×45×3			2,081	480,5
45×45×4			2,733	365,9
45×45×5			3,369	296,9
50×50×3	5,5	1,8	2,324	430,2
50×50×4			3,054	327,4
50×50×5			3,769	265,3
50×50×6			4,467	223,8
56×56×4	6	2	3,438	290,8
56×56×5			4,247	235,5
56×56×6*			5,04	198,4
60×60×4	7	2,3	3,707	269,8
60×60×5			4,578	218,4
60×60×6			5,434	184
60×60×8			7,098	140,9
60×60×10			8,7	114,9
63×63×4			3,896	256,7
63×63×5			4,814	207,7
63×63×6			5,717	174,9
70×70×4,5	8	2,7	4,87	205,3
70×70×5			5,382	185,8
70×70×6			6,395	156,4
70×70×7			7,392	135,3
70×70×8			8,373	119,4
75×75×5	9	3	5,797	172,5
75×75×6			6,889	145,2
75×75×7			7,964	125,6
75×75×8			9,024	110,8
75×75×9			10,07	99,3
80×80×5,5			6,777	147,6
80×80×6			7,36	135,9
80×80×7			8,513	117,5
80×80×8			9,652	103,6
90×90×6	10	3,3	8,327	120,1
90×90×7			9,638	103,8
90×90×8			10,93	91,46
90×90×9			12,21	81,88
100×100×6,5	12	4	10,06	99,38
100×100×7			10,79	92,64
100×100×8			12,25	81,66
100×100×10			15,1	66,21
100×100×12			17,9	55,87
100×100×14			20,63	48,47
100×100×15			21,97	45,51
100×100×16			23,3	42,92
110×110×7			11,89	84,08
110×110×8			13,5	74,06
120×120×8		4,6	14,74	67,84
120×120×10	12	4	18,23	54,87
120×120×12			21,65	46,19
120×120×15			26,67	37,5
125×125×8	14	4,6	15,46	64,7
125×125×9			17,29	57,85
125×125×10			19,1	52,36
125×125×12			22,68	44,09
125×125×14			26,2	38,17
125×125×16			29,65	33,73
140×140×9			19,41	51,53
140×140×10			21,45	46,61
140×140×12			25,5	39,21
150×150×10			23,02	43,43
150×150×12			27,39	36,51
150×150×15			33,82	29,57
150×150×18			40,11	24,93
160×160×10	16	5,3	24,67	40,53
160×160×11			27,02	37,01
160×160×12			29,35	34,07
160×160×14			33,97	29,44
160×160×16			38,52	25,96
160×160×18			43,01	23,25
160×160×20			47,44	21,08
180×180×11	16	5,3	30,47	32,82
180×180×12	16	5,3	33,12	30,19
200×200×12	18	6	36,97	27,05
200×200×13			39,92	25,05
200×200×14			42,85	23,34
200×200×16			48,65	20,55
200×200×20			60,08	16,64
200×200×25			74,02	13,51
200×200×30			87,56	11,42
220×220×14	21	7	47,4	21,1
220×220×16	21	7	53,83	18,58
250×250×16	24	8	61,55	16,25
250×250×18			68,86	14,52
250×250×20			76,11	13,14
250×250×22			83,31	12
250×250×25			93,97	10,64
250×250×28			104,5	9,57
250×250×30			111,44	8,97

* – нестандартный размер.

Уголки изготавливают длиной от 4 до 12 м. По длине уголки подразделяют на:

мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной.

Допускается изготовление уголков длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров уголков

Ширина полкиуголка, мм	Предельные отклонения, мм
	по ширине полки	по толщине полки
		до 6 мм включ.		от 6,5 до 9 мм включ.		св. 9 мм
		А	В	А	В	А	В
от 20 до 45	±1,0	+0,2/–0,3	+0,3/–0,4	—	—	—	—
50–90	±1,5	+0,2/–0,4	+0,3/–0,5	+0,2/–0,5	+0,3/–0,6	+0,3/–0,5	+0,4/–0,6
100–150	±2,0	—	—	+0,3/–0,5	+0,4/–0,6	+0,2/–0,6	+0,4/–0,7
160–200	±3,0	—	—	—	—	+0,4/–0,7	+0,5/–0,8
220–250	±4,0	—	—	—	—	+0,4/–0,8	+0,5/–0,9

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными для уголков I класса с полкой большей 75 мм ±2,5 %, а для всех остальных плюс 3, минус 5 %.

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине уголков мерной длины или кратной мерной длины. Они не должны превышать:

+30 мм — при длине 4 м;
+50 мм — при длине от 4 м до 6 м включ.;
+70 мм — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию

Сортамент на стальной горячекатаный неравнополочный уголок регламентируется по ГОСТ 8510–86.

По точности прокатки уголки изготавливают:

А — высокой точности,
В — обычной точности.

Рис. 1. Уголок неравнополочный по ГОСТ 8510-86

Таблица 1. Размеры и масса уголков по ГОСТ 8510-86

Номер уголка	A	B	t	r_внутр	r_внешн	Масса 1 м уголка, кг	Количество метров в 1 т
Номер уголка	мм					Масса 1 м уголка, кг	Количество метров в 1 т
2,5/1,6	25	16	3	3,5	1,2	0,9107	1098
3/2*	30	20	3	3,5	1,2	1,123	890,8
3/2*	30	20	4	3,5	1,2	1,46	684,8
3,2/2	32	20	3	3,5	1,2	1,17	854,9
3,2/2	32	20	4	3,5	1,2	1,523	656,6
4/2,5	40	25	3	4	1,3	1,481	675,1
	40	25	4	4	1,3	1,937	516,4
	40	25	5	4	1,3	2,376	420,8
4/3*	40	30	4	4	1,3	2,094	477,6
4/3*	40	30	5	4	1,3	2,573	388,7
4,5/2,8	45	28	3	5	1,7	1,681	594,9
4,5/2,8	45	28	4	5	1,7	2,199	454,8
5/3,2	50	32	3	5,5	1,8	1,9	526,2
5/3,2	50	32	4	5,5	1,8	2,489	401,7
5,6/3,6	56	36	4	6	2	2,81	355,8
5,6/3,6	56	36	5	6	2	3,462	288,9
6,3/4,0	63	40	4	7	2,3	3,173	315,1
	63	40	5	7	2,3	3,911	255,7
	63	40	6	7	2,3	4,633	215,8
	63	40	8	7	2,3	6,031	165,8
6,5/5*	65	50	5	6	2	4,365	229,1
	65	50	6	6	2	5,181	193
	65	50	7	6	2	5,982	167,2
	65	50	8	6	2	6,767	147,8
7/4,5	70	45	5	7,5	2,5	4,391	227,7
7,5/5	75	50	5	8	2,7	4,793	208,6
	75	50	6	8	2,7	5,688	175,8
	75	50	7	8	2,7	6,567	152,3
	75	50	8	8	2,7	7,431	134,6
8/5	80	50	5	8	2,7	4,99	200,4
8/5	80	50	6	8	2,7	5,924	168,8
8/6	80	60	6	8	2,7	6,395	156,4
	80	60	7	8	2,7	7,392	135,3
	80	60	8	8	2,7	8,373	119,4
9/5,6	90	56	5,5	9	3	6,172	162
	90	56	6	9	3	6,7	149,3
	90	56	8	9	3	8,773	114
10/6,3	100	63	6	10	3,3	7,526	132,9
	100	63	7	10	3,3	8,704	114,9
	100	63	8	10	3,3	9,866	101,4
	100	63	10	10	3,3	12,14	82,36
10/6,5*	100	65	7	10	3,3	8,814	113,5
	100	65	8	10	3,3	9,991	100,1
	100	65	10	10	3,3	12,3	81,31
11/7	110	70	6,5	10	3,3	8,985	111,3
11/7	110	70	8	10	3,3	10,93	91,46
12,5/8	125	80	7	11	3,7	11,04	90,6
	125	80	8	11	3,7	12,53	79,81
	125	80	10	11	3,7	15,47	64,66
	125	80	12	11	3,7	18,34	54,53
14/9	140	90	8	12	4	14,13	70,77
14/9	140	90	10	12	4	17,46	57,28
16/10	160	100	9	13	4,3	17,96	55,69
	160	100	10	13	4,3	19,85	50,38
	160	100	12	13	4,3	23,58	42,4
	160	100	14	13	4,3	27,26	36,69
18/11	180	110	10	14	4,7	22,24	44,97
18/11	180	110	12	14	4,7	26,44	37,82
20/12,5	200	125	11	14	4,7	27,37	36,54
	200	125	12	14	4,7	29,74	33,62
	200	125	14	14	4,7	34,43	29,04
	200	125	16	14	4,7	39,07	25,6

* – уголки изготавливают по требованию потребителя.

Уголки изготавливают длиной от 4 до 12 м:

мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров

Номер уголка	Предельные отклонения, мм
	По ширине полки	По толщине полки
		До 6 включ.		От 6,5 до 9 включ.		Св. 9
		А	В	А	В	А	В
2,5/1,6–5/3,2	±1,0	+0,2/–0,3	±0,3	–	–	–	–
5,6/3,6–9/5,6	±1,5	+0,2/–0,4	+0,3/–0,4	+0,2/–0,5	+0,3/–0,5	–	–
10/6,3–16/10	±2,0	+0,3/–0,4	±0,4	+0,3/–0,5	+0,4/–0,5	+0,3/–0,6	+0,4/–0,6
18/11–20/12,5	±3,0	–	–	–	–	+0,4/–0,7	+0,5/–0,7

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными плюс 3, минус 5 %.

Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.

вернуться к содержанию

Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в мм:

+30 — при длине 4 м;
+50 — при длине от 4 м до 6 м включ.;
+70 — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию

metallsklad.ru

Гост 8509-93. Уголки стальные горячекатаные равнополочные

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
14	140	9 10 12	14,0 14,0 14,0	4,6 4,6 4,6	24,72 27,33 32,49	465,72 512,29 602,49	45,55 50,32 59,66	4,34 4,33 4,31	739,42 813,62 956,98	5,47 5,46 5,43	192,03 210,96 248,01	35,92 39,05 44,97	2,79 2,78 2,76	274,00 301,00 354,00	3.76 3,82 3,90	19,41 21,45 25,50
16	160	10 11 12 14 16 18 20	16,0 16,0 16,0 16,0 16,0 16,0 16,0	5,3 5,3 5,3 5,3 5,3 5,3 5,3	31,43 34,42 37,39 43,57 49,07 54,79 60,40	774,24 844,21 912,89 1046,47 1175,19 1290,24 1418,85	66,19 72,44 78,62 90,77 102,64 114,24 125,60	4,96 4,95 4,94 4,92 4,89 4,87 4,85	1229,10 1340,06 1450,00 1662,13 1865,73 2061,03 2248,26	6,25 6,24 6,23 6,20 6,17 6,13 6,10	319,33 347,77 375,78 430,81 484,64 537,46 589,43	52,52 56,53 60,53 68,15 75,92 82,08 90,02	3,19 3,18 3,17 3,16 3,14 3,13 3,12	455,00 496,00 537,00 615,00 690,00 771,00 830,00	4,30 4,35 4.39 4.47 4,55 4,63 4,70	24,67 27,02 29,35 34,20 38,52 43,01 47,41
18	180	11 12	16,0 16,0	5,3 5,3	38,80 42,19	1216,44 1316,62	92,47 100,41	5,60 5,59	1933,10 2092,78	7,06 7,04	499,78 540,45	72,86 78,15	3,59 3,58	716,00 776,00	4,85 4,89	30,47 33,12
20 39	200	12 13 14 16 20 25 30	18,0 18,0 18,0 18,0 18,0 18,0 18,0	6,0 6,0 6,0 6,0 6,0 6,0 6,0	47,10 50,85 54,6061,98 76,54 94,29 111,54	1822,78 1960,77 2097,002362,57 2871,47 3466,21 4019,60	124,61 134,44 144,17163,37 200,37 245,59 288,57	6,22 6,21 6,206,17 6,12 6,06 6,00	2896,16 3116,18 3333,003755,39 4860,42 5494,04 6351,05	7,84 7,83 7,81 7,78 7,72 7,63 7,55	749,40 805,35 861,00969,74 1181,92 1438,38 1698,16	98,68 105,07 111,50123,77 146,62 172,68 193,06	3,99 3,98 3,97 3,96 3,93 3,91 3,89	1073,00 1156,00 1236,00 1393,00 1689,00 2028,00 2332,00	5,37 5,42 5,465,54 5,70 5,89 6,07	36,97 39,92 42,8048,65 60,08 74,02 87,56
22	220	14 16	21,0 21,0	7,0 7,0	60,38 68,58	2814,363175,44	175,18198,71	6,836,80	4470,155045,37	8,608,58	1158,561305,52	138,62153,34	4,384,36	1655,001869,00	5,916,02	47,4053,83
25	250	16 18 20 22 25 28 30 35	24,024,0 24,0 24,0 24,0 24,0 24,0 24,0	8,0 8,0 8,0 8,0 8,0 8,0 8,0 8,0	78,4087,72 96,96 106,12 119,71 133,12 141,96 163,71	4717,105247,24 5764,87 6270,32 7006,39 7716,86 8176,82 9281,05	258,43288,82 318,76 348,26 391,72 434,25 462,11 530,11	7,767,73 7,71 7,69 7,65 7,61 7,59 7,53	7492,108336,69 9159,73 9961,30 11125,52 12243,84 12964,66 14682,73	9,789,75 9,72 9,69 9,64 9,59 9,56 9,47	1942,092157,78 2370,01 2579,04 2887,26 3189,89 3388,98 3879,37	203,45223,39 242,52 260,52 287,14 311,98 327,82 366,13	4,984,96 4,94 4,93 4,91 4,90 4,89 4,87	2775,003089,00 3395,00 3691,00 4119,00 4527,00 4788,00 5401,68	6,756,83 6,91 7,00 7,11 7,23 7,31 7,53	61,5568,86 76,11 83,31 93,97 104,50 111,44 128,51

studfiles.net

Уголок равнополочный — справочник, характеристики металлопроката

Размеры		Масса 1м, кг	Метров в тонне
b	t	Масса 1м, кг	Метров в тонне
20	3,0	0,89	1123,60
20	4,0	1,15	869,57
25	3,0	1,12	892,86
25	4,0	1,46	684,93
28	3,0	1,27	787,40
30	3,0	1,36	735,29
30	4,0	1,78	561,80
32	3,0	1,46	684,93
32	4,0	1,91	523,56
35	3,0	1,60	625,00
35	4,0	2,10	476,19
35	5,0	2,58	387,60
40	3,0	1,85	540,54
40	4,0	2,42	413,22
40	5,0	2,98	335,57
45	3,0	2,08	480,77
45	4,0	2,73	366,30
50	4,0	3,05	327,87
50	5,0	3,77	265,25
50	6,0	4,47	223,71
56	4,0	3,44	290,70
56	5,0	4,25	235,29
63	4,0	3,90	256,41
63	5,0	4,81	207,90
63	6,0	5,72	174,83
70	4,5	4,87	205,34
70	5,0	5,38	185,87
70	6,0	6,39	156,49
70	7,0	7,39	135,32
70	8,0	8,37	119,47
75	5,0	5,80	172,41
75	6,0	6,89	145,14
75	7,0	7,96	125,63
75	8,0	9,02	110,86
75	9,0	10,70	93,46
80	5,5	6,78	147,49
80	6,0	7,36	135,87
80	7,0	8,51	117,51
80	8,0	9,65	103,63
90	6,0	8,33	120,05
90	7,0	9,64	103,73
90	8,0	10,93	91,49
90	9,0	12,20	81,97

Размеры		Масса 1м, кг	Метров в тонне
b	t	Масса 1м, кг	Метров в тонне
100	6,5	10,06	99,40
100	7,0	10,79	92,68
100	8,0	12,25	81,63
100	10,0	15,10	66,23
100	12,0	17,90	55,87
100	14,0	20,63	48,47
100	16,0	23,30	42,92
110	7,0	11,89	84,10
110	8,0	13,50	74,07
125	8,0	15,46	64,68
125	9,0	17,30	57,80
125	10,0	19,10	52,36
125	12,0	22,68	44,09
125	14,0	26,20	38,17
125	16,0	29,65	33,73
140	9,0	19,41	51,52
140	10,0	21,45	46,62
140	12,0	25,50	39,22
160	10,0	24,67	40,54
160	11,0	27,02	37,01
160	12,0	29,35	34,07
160	14,0	34,20	29,24
160	16,0	38,52	25,96
160	18,0	43,01	23,25
160	20,0	47,41	21,09
180	11,0	30,47	32,82
180	12,0	33,12	30,19
200	12,0	36,97	27,05
200	13,0	39,92	25,05
200	14,0	42,80	23,36
200	16,0	48,65	20,55
200	20,0	60,08	16,64
200	25,0	74,02	13,51
200	30,0	87,56	11,42
220	14,0	47,40	21,10
220	16,0	53,83	18,58
250	16,0	61,55	16,25
250	18,0	68,86	14,52
250	20,0	76,11	13,14
250	22,0	83,31	12,00
250	25,0	93,97	10,64
250	28,0	104,50	9,57
250	30,0	111,44	8,97
250	35,0	128,51	7,78

www.scmetal.ru

ГОСТ 8510-86* «Уголки стальные горячекатаные неравнополочные. Сортамент»

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

РубрикаРазное

Обозначение уголок по гост – ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Уголок

Уголок равнополочный по ISO 657.1–1989 Е (рекомендуемый сортамент при поставках на экспорт)

Уголок равнополочный по DIN 1028–94

Уголок неравнополочный по ISO 657.2–2001

Уголки стальные горячекатаные равнополочные. Сортамент

404 — Страница не найдена

Уголок стальной

Гост 8509-93. Уголки стальные горячекатаные равнополочные

Уголок равнополочный — справочник, характеристики металлопроката

ГОСТ 8510-86* «Уголки стальные горячекатаные неравнополочные. Сортамент»

Добавить комментарий Отменить ответ
