Самостоятельная фрезеровка дерева и древесины

Обработка пиломатериалов, врезка петель, изготовление технологических отверстий и выемок, резьба по дереву — все это может такое устройство как фрезер. Причем это могут не только профессиональное оборудование, но и относительно недорогие ручные экземпляры. Но работа ручным фрезером по дереву требует знания некоторых приемов и правил. Обо всем этом — в статье.

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется  заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

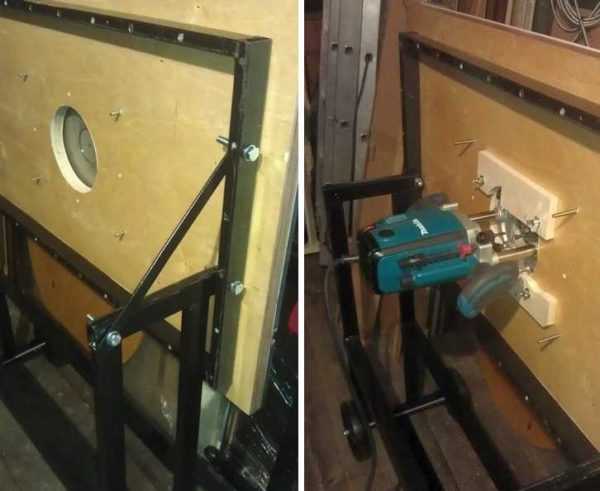

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

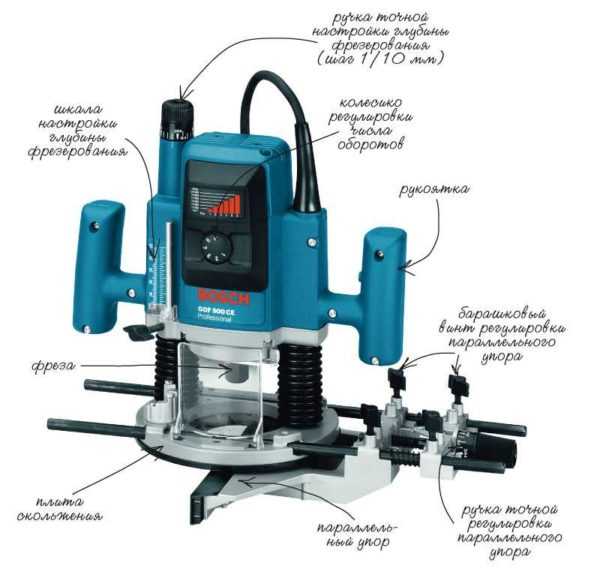

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

  • Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
  • Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

Уход

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

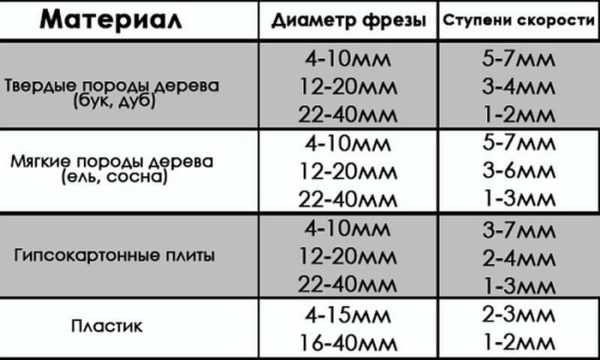

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

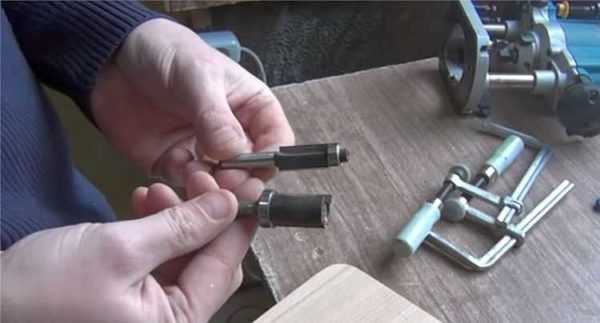

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

  • Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
  • Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

  • В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
  • Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
  • Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

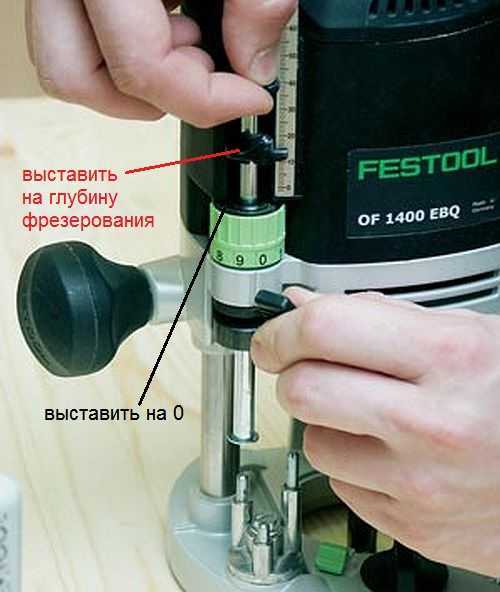

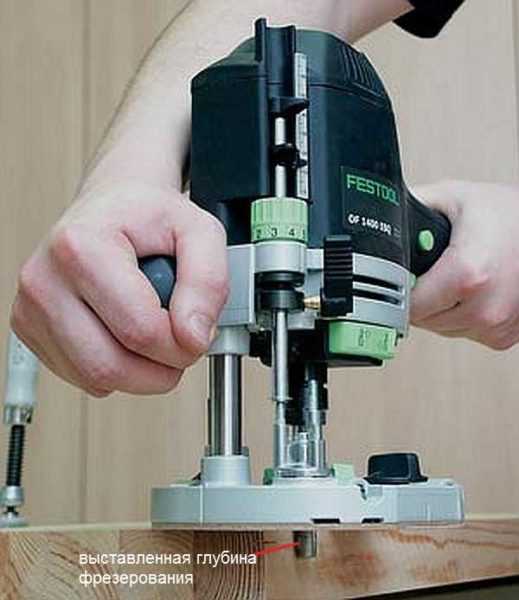

Выставляем глубину на шкале

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

  • Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.
  • Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
  • Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
  • Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
  • Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.
  • А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

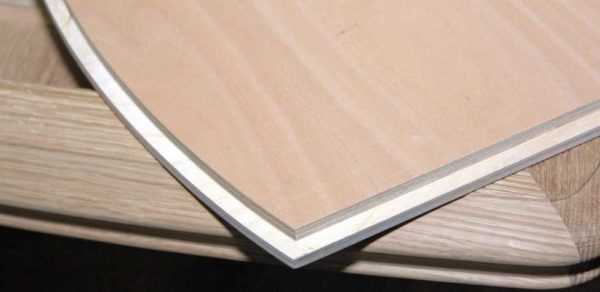

Снятая четверть на мебельном фасаде

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования  довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

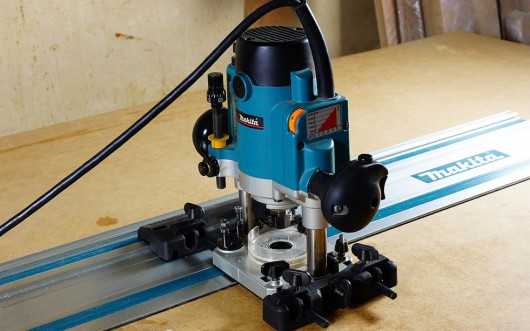

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

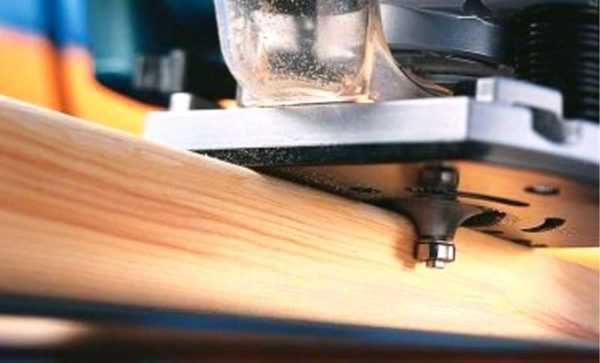

Скругленная кромка

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

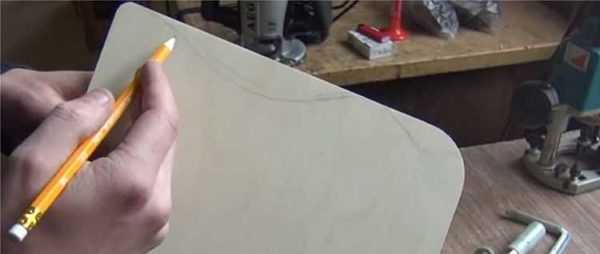

На фанере вычерчивают требуемый рисунок

В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют  к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.

Видео-уроки по работе c ручным фрезером

При установке дверей необходимо врезать петли, как это сделать при помощи фрезера — в следующем видео (там же есть о том, как сделать паз, например, под установку добора).

Как сделать самодельный фрезеровальный станок из образков ламината (можно фанеры) и как сделать шиповое соединение для ящиков (стола, например) — в следующем видео

Работа ручным фрезером по дереву неплохо показана в следующем видео, но он на английском языке. Даже если вы не знаете английский, не пожалейте времени, посмотрите. Многие операции станут понятнее.

dekormyhome.ru

видео-инструкция по монтажу своими руками, особенности фрезеровальных станков с ЧПУ, инструментов для обработки ручным фрезером, шаблонов, сверл, цена, фото

Все фото из статьи

Фрезерование дерева – это одна из основных процедур, необходимых для производства деревянных изделий, создания профилей, пазов, кромок, карманов и прочих фигурных элементов. Обработка может производиться в утилитарных или художественных целях. Мы рассмотрим оборудование для фрезеровки и особенности работы с ним.

Фрезеровочная машинка по дереву позволяет вытачивать сложные поверхности и узоры.

Фрезеровка древесины

Назначение

На фото показан процесс изготовления объемного узора.

Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.

Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.

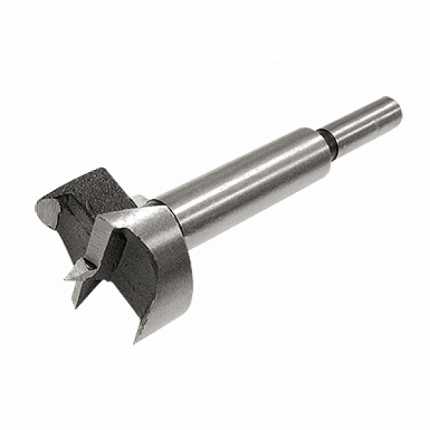

Сверло фрезеровальное по дереву перьевое системы «Зубр».

В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:

  1. По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование. Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;
  2. По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение. Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;
  3. По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки.

Изготовление подобных изделий своими руками требует высокого мастерства и большого опыта.

Основные типы фрезерования, применяемые наиболее часто:

Тип обработки Назначение
Концевая Производит пазы, подсечки канавки, карманы (пазы с выходом на более чем одну поверхность), окна (пазы с выходом на одну поверхность), зенки, отверстия, сквозные пазы
Торцевая Выполняет обработку больших плоских поверхностей, гравировку, циклевание плоскостей, выточку узоров на плоскости
Фасонная Изготовление контурных профилей, багетов, плинтусов и прочих погонных деталей, элементов украшений и т.д.
Периферийная Выемка сложных пазов, углублений и т.п.

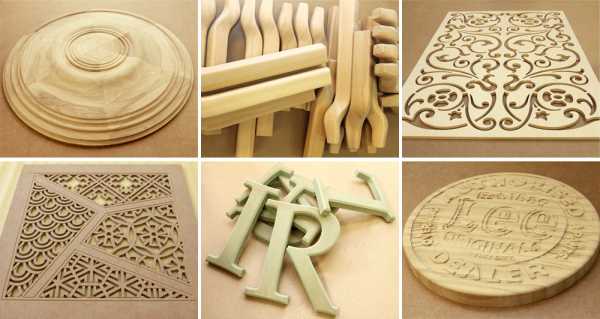

Фигурные элемента выполнены на фрезерном станке.

Важно!
Фрезеровка деревянных поверхностей позволяет создавать поверхности, рельефы, пазы, канавки, отверстия, профильные кромки и прочие формы деревянных деталей, предметов мебели, элементов декора и конструкционных элементов из различных пород древесины.

Типы оборудования

Цена качественного оборудования достаточно высока.

Современные станки чаще всего представляют собой многофункциональные универсальные устройства, способные выполнять самые разные действия и решать различные производственные задачи.

При этом можно выделить такие их разновидности:

  • Фрезеровальный станок по дереву с ЧПУ (числовым программным управлением). Оснащен памятью и микропроцессором, которые с помощью специального программного обеспечения осуществляют управление процессом обработки по заданным параметрам. Значительно облегчает и упрощает процесс производства, сокращает время на изготовление одной единицы продукции, сокращает затраты на оплату труда персонала, повышает производительность предприятия;
  • Ручной фрезерный станок. Предназначен для использования в домашних мастерских, в индивидуальных производствах, на небольших частных предприятиях. Чаще всего используется для изготовления пазов, зенок, карманов, проушин и прочих крепежных отверстий;
  • Копировально-фрезерный станок. Устройство снимает форму готового изделия и копирует ее по заготовке. Для работы используются шаблоны для фрезерования по дереву, с которых снимается сложная форма для копии;
  • Токарно-фрезерный станок. Предназначен для изготовления профильных изделий круглой, многогранной или винтовой формы сечения;

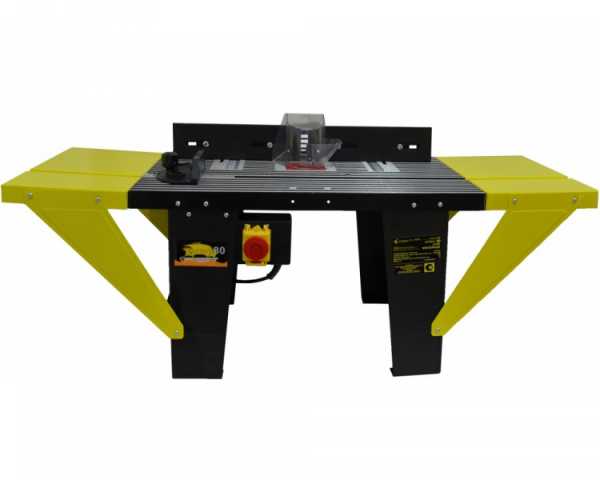

  • Настольный фрезерный станок напоминает ручной вариант, оснащенный специальным рабочим столом и направляющими приспособлениями;
  • Бытовой станок представляет собой обрабатывающий комплекс, который поможет распилить, просверлить, расточить, зенковать или выстрогать деревянную заготовку.

Станок с программным управлением.

Сложные станки, устройства с программно-числовым управлением, токарные и копировальные станки используют на производственных предприятиях. Для личных и домашних нужд такие машины не используют из-за дороговизны, крупных габаритов и низкой потребности в подобных операциях в условиях индивидуального хозяйства.

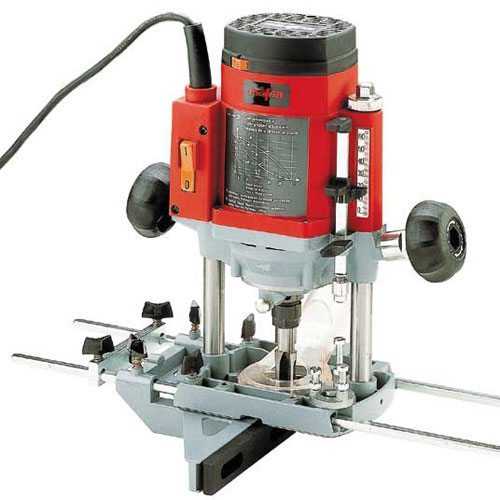

Ручной аппарат для фрезеровки дерева.

Важно!
Для мастеров-любителей, владельцев загородных хозяйств и мелких цеховиков наиболее актуальным будет ручной агрегат.

Особенности использования ручного станка

Виды работ

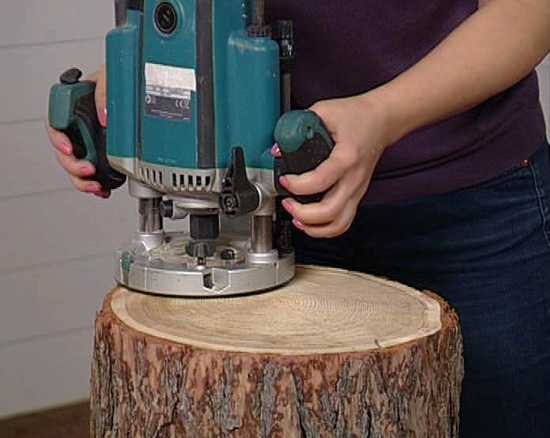

Вырезание круглого отверстия.

Существуют различные виды ручных фрезеров, но мы будем говорить о погружном агрегате, так он наиболее универсален и используется чаще всего.

С помощью данного инструмента выполняют самые разные работы, которые можно условно разделить на такие группы и направления:

  1. Фрезеровка канавок, четвертей и пазов. Эти и прочие углубления в заготовках могут располагаться вдоль и поперек волокон и слоев, иметь открытую или закрытую форму, выходить на кромку. Чаще всего эти элементы служат для формирования разъемных и неразъемных соединений;
  2. Фрезеровка кромок. Профилирование функциональных и декоративных элементов, погонных изделий, мебели, поделок и прочего. Наиболее характерные примеры – это плинтуса, галтели, багеты, карнизы, наличники и т.д.;
  3. Фрезеровка контуров и сложных поверхностей. Изготовление гравюр, вывесок, оригинальной мебели, панно, интерьерных элементов. Здесь широко применяются шаблоны и методы копирования;
  4. Вырезание специальных конструкционных углублений, пазов, отверстий под замки, штапики, шипы и т.д.

Профилирование бруса для строительства деревянных домов.

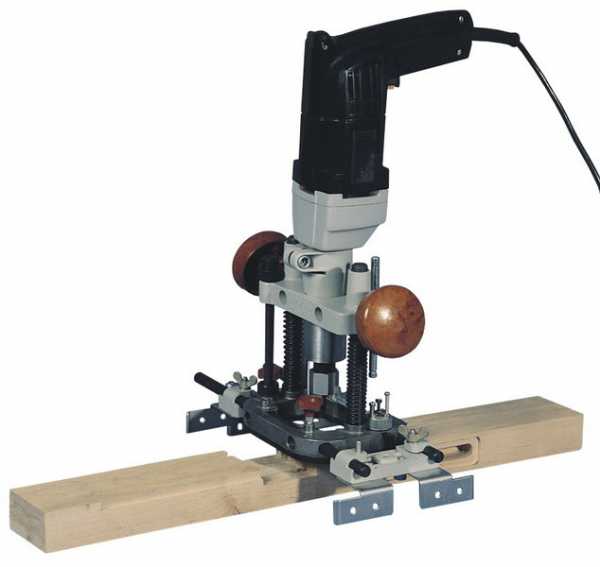

К ручному фрезеру можно добавлять различные приспособления для облегчения работы и обеспечения точности линий. Это могут быть различные рейки, линейки, упоры, рамки, радиальные приспособления и прочие устройства.

Важно!
Путем вдумчивого подбора нужных деталей и приспособлений можно собрать собственный фрезеровочный станок по дереву своими руками .

Виды инструмента

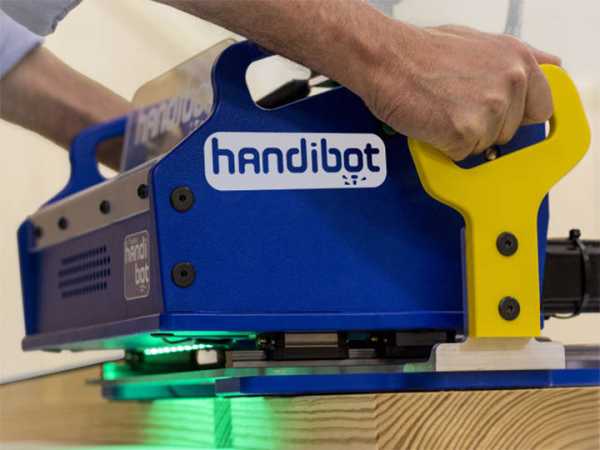

Современный ручной станок с компьютерным управлением.

Существует различный инструмент для фрезерования по дереву ручным фрезером. Для ручной работы используют специальные фрезы, состоящие из хвостовика в форме цилиндра диаметром 6, 8 и 12 мм, а также рабочей части с режущей кромкой. Эти фрезы могут отличаться размерами и конструкцией, формой режущей части, материалами.

Важно!
Для древесины мягких пород используют быстрорежущую инструментальную сталь, а для более прочных материалов применяют ножи из более твердых сплавов.

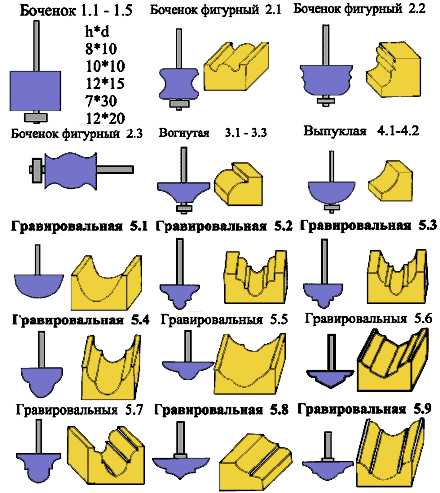

Существует множество разновидностей инструмента.

Для нормальной работы и выполнения перечисленных выше операций необходимо обеспечить точное позиционирование фрезы в трех координатах. Для регулировки вертикального направления используют погружной механизм, а перемещение в горизонтальной плоскости обеспечивается разными путями: с помощью специального направляющего подшипника на фрезе, направляющей втулки на опорной поверхности инструмента или иного приспособления, которых существует множество.

Направляющий подшипник устанавливается на кромочных фрезах, предназначенных для обработки краев заготовок.

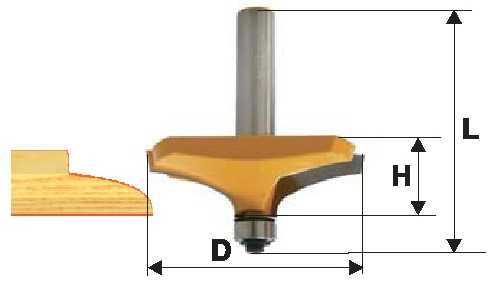

Кромочная фреза с подшипником.

Бывают такие кромочные фрезы для ручного станка:

  • Профильные. Используются для формирования фигурного профиля плинтуса, наличника, багета и т.д.;
  • Конусные. Необходимы для скашивания кромки под углом 45˚, 60˚, 30˚ и т.д.;
  • Калевочные. Нужны для закругления кромки. Формирует четверть окружности разного размера с радиусом от 3 до 16 мм;
  • Галтельные. Формирует декоративные края кромок в виде галтелей;
  • Фальцевые. Фрезеровка четвертей, третей и т.д. Чаще всего используется для соединений и декора;
  • Дисковые. Помогают вырезать на деревянных поверхностях горизонтальные пазы различной толщины.

Инструменты для декора и гравировки.

Также широко применяют фрезы без направляющих подшипников, которые называют пазовыми.

Среди них наиболее популярны такие виды:

  • Прямоугольная. Используется наиболее часто для формирования прямоугольных пазов для различных соединений;
  • Галтельная. Полукруглые пазы и канавки, декор;
  • V-образная. Паз с наклонными стенками. Используется в гравировке надписей и прочих работах;
  • «Ласточкин хвост». Применяется для создания открытых и закрытых шиповых соединений в мебельном производстве.

Типичный набор рабочих фрез.

Важно!
Подбирать фрезы следует с учетом обрабатываемого материала, скорости вращения шпинделя и типа оборудования.

Особенности работы

Важно правильно настроить инструмент.

Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно.

Также необходимо выставить правильную частоту вращения. Она зависит от диаметра режущей части и типа материала. Как правило, для фрез маленького диаметра частота составляет 20 000 об/мин и более, а для фрез диаметром порядка 40 мм – 10 000 – 12 000 об/мин.

Примеры профилирования кромок.

Важно!
После длительной работы на низких оборотах необходимо на некоторое время запустить оборудование на максимальную частоту вращения для охлаждения двигателя.

Вывод

Фрезеровка древесины – важнейшая операция по деревообработке, позволяющая создавать как конструкционные, так и декоративные элементы и детали. Видео в этой статье наглядно демонстрирует возможности современного оборудования для фрезеровки.

rubankom.com

Работа ручным фрезером по дереву: видео-уроки

Статья подготовлена при информационной поддержке http://www.multicut.ru.


Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

  1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
  2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
  3. Изготовление сквозных и слепых отверстий.
  4. Вырезание сложных деталей из дерева, их копирование.
  5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
  6. Врезка замков и петлей на двери.
  7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

  • Фреза
  • Электролобзик
  • ДСП
  • Электрическая дрель и сверла
  • Шаблоны
  • Напильник
  • Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера

Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

stroylegko.com

Как работать ручным фрезером по дереву

Если вас интересует столярное дело, то в первую очередь нужно выучить что такое ручной фрезер и как им пользоваться. С помощью этого инструмента профессиональные столяры создают изделия из древесины без прикладывания особых усилий. Однако прежде чем приступать к обучению работе с данным инструментом, нужно изучить его строение и технологию применения.

Работы, которые можно выполнять ручным фрезером

Универсальность инструмента позволяет создавать фрезерные работы на заказ с различной сложностью. Современный фрезер представляет собой устройство, рабочая часть которого после включения начинает вращаться с огромной скоростью и может создавать необходимые отверстия в детали. Работа, выполняемая таким фрезером, условно делится на несколько видов. Отметим, что такой инструмент может фрезеровать четверти, канавки и даже пазы.

Обучение работе с фрезером обычно начинается с ознакомления с видами работ, которые выполняется при помощи этого устройства. Для начала рассмотрим профилирование, которое применяется к наличникам, карнизам, штапикам, плинтусам и другим подобным изделиям. Как правило, оно выполняется в виде кромки, чаще всего применяется во время создания предметов мебели.

Ручной фрезер также используется для украшения краев различных изделий, вследствие чего они превращаются в эксклюзивные товары. Каждый мастер имеет собственное представление о конечном результате, поэтому в итоге получаются уникальные шедевры, не имеющие аналогов в мире.

С помощью ручного фрезера решается всевозможные бытовые задачи, например, его можно применить для создания углубления в двери, где будет располагаться механизм замка. На промышленных предприятиях обычно пользуются фрезерными верстаками, но дома лучше использовать простой ручной инструмент.

Отметим, что при работе с фрезером необходимо также использовать различные дополнительные инструменты и приспособления. Разумеется, список для каждых работ свой, но в большинстве своем он состоит из: электролобзика и дрели с набором сверл, шурупов, специальной пластины из твердого металла, фрез, напильников, шаблонов и конечно, спецодежды.

Как выбрать подходящую фрезу?

Обработка древесины должна осуществляться при помощи специальных фрез, которые необходимо выбирать в соответствии со сложностью и особенностями предстоящих работ. Здесь нужно учитывать структуру и тип обрабатываемой поверхности, для каждой из которых подбирается соответствующий режущий инструмент.

Сама фреза представляет собой неотъемлемую часть ручного фрезера. Она имеет рабочую часть, режущую кромку и хвостовик. На сегодняшний день существует множество видов фрез с различной формой и размерами.

Примечание: мягкую древесину рекомендовано обрабатывать фрезами из легких сплавов, а для обработки твердого дерева нужно подобрать твердую фрезу.

Разновидности фрез

В соответствии с общепринятой классификаций фрезы бывают: профильными, конусообразными, прямоугольными, V-образными, фальцевыми, дисковыми, калевочными, галтельными и «ласточкино гнездо». Все они были созданы для выполнения конкретных задач. Вместе с этим фрезы бывают с подшипниками и без подшипников.

Рекомендации по работе с ручным фрезером

  1. Грамотно выставьте регулятор скорости вращения. Если пренебречь этим правилом, то в процессе обработки вы можете испортить заготовку. Наибольший риск возникает в тех случаях, когда установлена фреза с огромным диаметром.
  2. Подберите оптимальную частоту оборотов. От правильности соотношения частоты оборотов со свойствами древесины зависит качество и чистота готового изделия.

rebathroom.ru

Как обеспечить идеальные условия для работы ручным фрезером по дереву

Для тех, кто стремится в совершенстве овладеть навыками в столярном деле, самый важный этап - это работа ручным фрезером по дереву. С помощью этого инструмента можно без особых усилий не только изготавливать столярные изделия очень высокого качества, но и создавать настоящие шедевры. Для этого надо освоить навыки работы на этом станке и грамотно организовать рабочее место.

Как выбрать фрезер ручной

При умелом обращении этот универсальный станок будет незаменимым помощником. Поэтому при покупке важно знать, как выбрать фрезер ручной, чтобы он соответствовал всем запросам в дальнейшей его эксплуатации.

Возможности у ручных фрезеров большие: профилирование кромок, шлифование, высверливание отверстий, подготовка мест для фурнитуры, выполнение черновых заготовок, резьба по дереву, гравировка и др.

Подразделяются ручные фрезеры на три вида:

  • верхние - неподвижные, для пользования которыми необходим профессиональный опыт, и наружные, самые популярные, потому что доступны в эксплуатации даже новичкам;
  • кромочные предназначены для снятия фасок и обработки кромок;
  • ламельные - для создания пазов, соединяющих детали.

Важные характеристики при выборе фрезера:

  • мощность инструмента;
  • скорость оборотов;
  • особенности устройства включения питания;
  • конусовидные цанги лучше выбирать из закалённой стали - они более долговечны и удобны в работе;
  • необходим встроенный шлюз для удаления пыли;
  • важным компонентом является подошва, которая должна быть литой и закрываться деревянной или пластиковой накладкой;
  • от устройства штангового механизма зависит функциональность и производительность инструмента;
  • необходимо наличие вспомогательных деталей - втулок, угловых упоров и др.

Набор фрез по дереву

Обработка на этом станке происходит с помощью фрез, состоящих из цилиндрических хвостовиков и режущих частей. Фрезы выпускаются различных размеров, конструкций, форм режущих кромок, изготавливаются из разных сплавов. В наличии должен быть хотя бы минимальный набор фрез для ручного фрезера.

Самые распространённые фрезы:

  • профильные создают фигурные профили;
  • калевочные закругляют кромки;
  • конусные скашивают кромки;
  • дисковые вырезают горизонтальные пазы;
  • галтельные используются для декоративной обработки краёв;
  • фальцевые - для фрезерования четвертей;
  • "ласточкин хвост" - для устройства шиповых соединений.

Дополнительные приспособления для ручного фрезера

Для выполнения полноценной работы на этом станке нужны и приспособления для ручного фрезера. К самым необходимым относятся:

  • параллельный упор (почти всегда имеется в комплекте), который обеспечивает прямолинейное движение фрезы по отношению к базовой поверхности;
  • направляющая шина, которую в отличие от параллельного упора можно устанавливать под любым углом;
  • шаблоны и копировальные кольца, которые обеспечивают нужную траекторию движения фрезы;
  • приспособления для изготовления пазов;
  • устройство для изготовления столбов, балясин и др.;
  • шипорезные приспособления для создания шиповых соединений.

Стол для ручного фрезера

Использование ручного фрезера как стационарного оборудования намного расширяет возможности при изготовлении изделий из дерева. Правильно установленный стол для ручного фрезера позволит создать такие условия. Стол должен иметь надёжные крепёжные точки, систему для регулировки высоты, обеспечивать идеальную видимость.

internethome.info

видео-инструкция по монтажу своими руками, особенности художественного, 3д-фрезерования, ЧПУ, насадок на дрель, цена, фото

Все фото из статьи

Фрезеровка повсеместно применяется в современной промышленности, особенно при изготовлении мебели, предметов интерьера, лестниц, кроме того в ней зачастую возникает потребность и в домашнем хозяйстве. С помощью фрезера можно врезать замок в дверь или даже превратить деревянную заготовку в настоящее произведение искусства. Далее мы подробно рассмотрим, что такое фрезеровка, а также на каком оборудовании и как она осуществляется.

Фрезеровка деревянной заготовки

Общие сведения

Фрезерование древесины позволяют решить следующие задачи:

  • Произвести отрез;
  • Вырезать нужную деталь из массива;
  • Нанести объемный сложный орнамент или рисунок – 3d фрезеровка дерева;
  • Создать пазы и пр.

Пример 3D фрезеровки

Благодаря такой универсальности фрезеровка является одним из наиболее популярных типов обработки древесины. Его принцип основан на том, что режущая фреза вращается с определенной скоростью, при этом заготовка совершает поступательные движения.

На фото — фрезерный станок с ЧПУ

Чем выполняется фрезеровка

Оборудование

В настоящее время существует довольно много видов оборудования, предназначенного для фрезеровки древесины. Ниже приведены основные из них:

Тип оборудования Описание
Станок для фрезеровки дерева с нижним расположением шпинделя Применяются для создания следующих типов поверхностей:
  • Прямолинейных;
  • Профильных;
  • Криволинейных (багет, филенка).

Обработка прямолинейных деталей осуществляется по опорной линейке, криволинейные же обрабатываются в шаблоне по кольцу.

С верхним расположением шпинделя Позволяют выполнять:
  • Пазы;
  • Фигурные рельефы.

При помощи таких станков можно обрабатывать детали с фигурными контурами.

Станки с ЧПУ и деревообрабатывающие центры Могут обрабатывать самые разные типы деталей и массивную древесину.

В набор функций этого оборудования входит:

  • Профилирование;
  • Форматная обработка;
  • Выборка пазов;
  • Сверление;
  • Облицовывание кромок и последующая их обработка;
  • Художественная обработка деталей.

Система с программным управлением базируется на ПК, благодаря чему способна использовать возможности многозадачной ОС в реальном времени. В результате она позволяет одновременно контролировать несколько процессов.

В основу этих станков заложен принцип трехкоординатного перемещения суппорта. Причем обработка детали осуществляется одновременно с пяти сторон. В зависимости от вида работ, в станке происходит автоматическая смена режущих головок.

Цена такого оборудования наиболее высокая, потому оно применяется, как правило, на крупных предприятиях.

Фрезерно-гравировальные Используются для выполнения следующих типов операций:
  • Гравировки;
  • Криволинейного раскроя;
  • Создания рельефных поверхностей.

Перемещение фрез осуществляется по траектории, которую задает программа. Благодаря тому, что такие станки позволяют выполнять 3Д – рельефы, они широко применяются для изготовления декоративных элементов мебели и дверей, а также рекламной продукции.

Ручной фрезерный инструмент Данное оборудование применяется для выполнения небольшого объема работ.

К такому оборудованию относится:

  • Ручная фрезерная машина;
  • Дрель с насадкой для фрезеровки.

Всевозможные приспособления позволяют выполнять такие операции, как:

  • Формирование профиля на кромке заготовки;
  • Выборка пазов и пр.
Бор-машина с гибким валом По сути, данное устройство относится к ручным фрезерным инструментам. Как правило, оно используется для создания или доработки резных изделий.

Машинка состоит из электродвигателя, гибкого вала и наконечника, к которому крепятся фрезы.

Насадка на дрель для фрезеровки дерева «БелОМО»

Фрезы

Для фрезеровки древесины применяются в основном два вида фрез:

  • С опорным кольцом, в качестве которого используется подшипник.
  • Концевые.

Помимо типа конструкции, фрезы для дерева различаются профилем.

Они бывают следующих типов:

  • Пазовая – предназначена для выполнения глубоких пазов;
  • Галтельная – создает полукруглый паз.
  • V-образная – вырезает паз с углами в 45 градусов. Такая фреза часто применяется для выполнения украшений, букв и пр.
  • Ласточкин хвост (шиповая) — применяется в мебельном производстве для создания шиповых соединений.
  • Конусная – позволяет скашивать кромку под углом 45 градусов.
  • Калевочная – предназначена для создания профиля в четверть окружности.
  • Профильная – способна вырезать на деревянных поверхностях разные типы профилей, в том числе, и фигурные.
  • Дисковая – может вырезать ровный паз различной ширины.

Наиболее распространенные профили фрез

Что касается размеров, то они могут быть следующие:

  • Диаметр – от 4 до 40 мм;
  • Высота – от 6 до 30 мм.

Правильный выбор фрезы является залогом качества выполняемой работы. В настоящее время в продаже можно найти наборы фрез, в которые входят все необходимые режущие элементы для выполнения основных операций по дереву.

Работа фрезером по дереву

Итак, с оборудованием для фрезеровки мы разобрались. Теперь рассмотрим, как выполняется фрезеровка дерева своими руками ручным фрезером.

Ручной фрезер

Для фрезеровки мелких деталей, чтобы предотвратить дефекты, желательно использовать специальный стол, к которому крепятся заготовки и направляющие при помощи струбцин. Направляющие могут быть в виде линейки или криволинейных шаблонов.

Обратите внимание!
При работе с фрезером не стоит устанавливать слишком высокую скорость, так как обрабатываемая поверхность заготовки может обуглиться.
Причем, следует учитывать, что чем больше диаметр режущего элемента, тем меньше должна быть скорость вращения.

Фрезеровка ручным фрезером по шаблону

Дальнейшая инструкция выглядит следующим образом:

  • Вначале нужно подобрать подходящую фрезу для выполнения тех или иных задач.
  • Затем надо в патрон вставить хвостовик режущего элемента так, чтобы погружение составляло не более 20 мм.
  • После этого патрон нужно повернуть до щелчка, после чего следует затянуть гайку ключом.
  • Далее необходимо поставить специальный револьверный упор, который задает глубину обработки напротив ограничительного торца. После этого нужно освободить винт ограничителя, который позволит работать в заданном направлении.
  • Затем инструмент нужно опускать до тех пор, пока фреза не коснется заготовки.
  • После опускания механизма на необходимую глубину его следует заблокировать.
  • Затем фрезерный аппарат продвигается вдоль направления.
  • Если нужно выполнить фрезеровку на разной глубине, работа выполняется за два прохода.

Если необходимо придать детали сложную форму, предварительно надо сделать шаблон. Для этого нужно на плотный картон или фанеру нанести контур детали, после чего аккуратно ее вырезать.

Набор шаблонов для обработки углов

Обратите внимание!
Двигать фрезер по заготовке необходимо в обратном направлении по отношению к движению фрезы.
В противном случае вы можете не удержать своими руками инструмент и травмироваться.

Правила техники безопасности

Как и любые другие электроинструменты, фрезер является достаточно травмоопасным оборудованием.

Поэтому напоследок приведем правила техники безопасности, которые необходимо соблюдать:

  • Выполнять крепление фрез и настройку инструмента можно только тогда, когда оборудование отключено от электричества.
  • Все детали перед работой надо жестко закрепить, иначе они могут сорваться, что чревато травмами, так как инструмент работает на очень высоких оборотах.
  • Инструмент во время работы нужно держать крепко и все движения выполнять плавно, без рывков.

Специальный фрезерный стол упростит работу и сделает ее более безопасной

  • Во время первого прикосновения фрезы к заготовке может произойти отдача. Поэтому нужно держать инструмент особенно крепко, ожидая рывок.
  • Прежде чем начать работу, нужно убрать все посторонние предметы, чтобы они не зацепились за фрезу. Небрежность может привести к серьезным и опасным травмам.
  • При работе с инструментом необходимо использовать индивидуальные средства защиты – очки, респиратор и перчатки. Связано это с тем, что в процессе обработки древесины образуется мелкая пыль, которую нельзя вдыхать.

Совет!
Для удобства работы, стол можно оснастить розеткой, которая позволит быстро включать и отключать инструмент.

Вот, пожалуй, и вся основная информация по фрезеровке деревянных заготовок.

Вывод

Фрезеровка является одним из наиболее распространенных видов обработки деревянных заготовок. Связано это с возможностью выполнять самые разные задачи, начиная профилями и заканчивая сложными трехмерными узорами. Причем многие операции можно осуществлять в домашних условиях при помощи ручных фрезеров или даже дрелей со специальными насадками, единственное, при работе с этим оборудованием необходимо строго соблюдать правила техники безопасности.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

rubankom.com

Работа ручным фрезером по дереву: видео-уроки

Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

  1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
  2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
  3. Изготовление сквозных и слепых отверстий.
  4. Вырезание сложных деталей из дерева, их копирование.
  5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
  6. Врезка замков и петлей на двери.
  7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

  • Фреза
  • Электролобзик
  • Электрическая дрель и сверла
  • Шаблоны
  • Напильник
  • Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера


Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы


В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером п

mirhat.ru
