Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.
Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

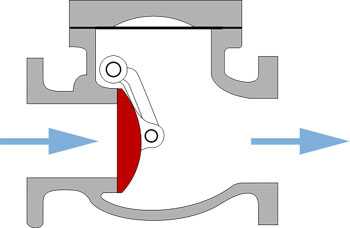

Рис.1. Принципиальная конструкция обратных клапанов
Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).
Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».
Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.
Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.
tdsayany.ru
Обратный клапан — это… Что такое Обратный клапан?
Типичные обратные затворы.Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.
Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.
Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, перекрывающего поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.
Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[1][2].
Принцип действия
Устройство обратного (подъёмного) клапана. Золотник выделен краснымПри отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположный он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[1].
Конструктивные типы
Обратный клапан
По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.
В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъема золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.
Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:
Шаровой обратный клапан.Шаровые обратные клапаны
Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.
Приёмные обратные клапаны
Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[1]
Обратный затвор

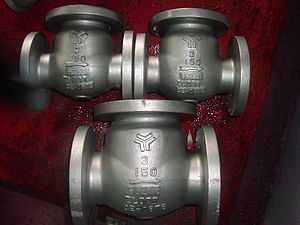

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутриПростые
Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.
Безударные
Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[1].
Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.Межфланцевые обратные клапаны

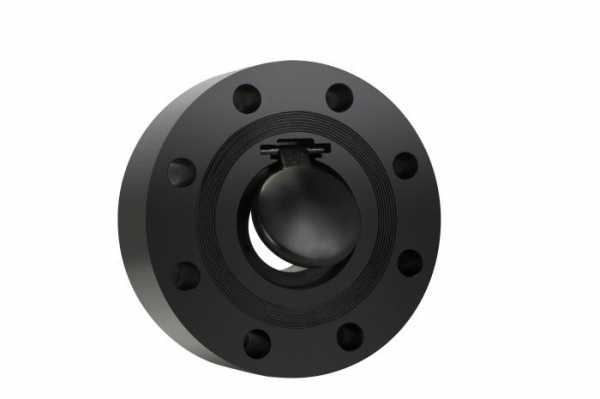

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.Межфланцевые пружинные дисковые обратные клапаны
Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

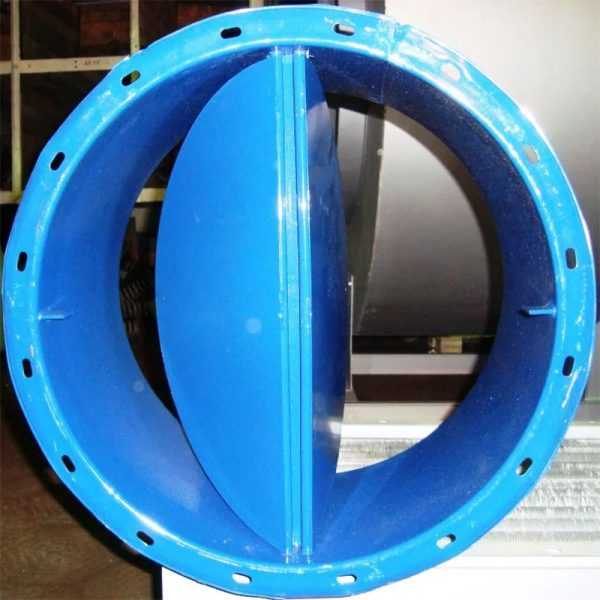

Межфланцевые двустворчатые обратные клапаны
Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановах насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:
- исполнение с пластиковой футеровкой: для питьевой воды и морской воды
- исполнение с резиновой футеровкой: для морской воды, канализации, судостроения
Другие конструкции
Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.
Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).
В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[1][2][4].
Материалы
Корпусные детали обратных клапанов изготавливаются из:
Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:
Примечания
- ↑ 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
- ↑ 1 2 3 4 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
- ↑ 1 2 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
- ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.
См. также
dic.academic.ru
Обратный клапан — Википедия. Что такое Обратный клапан
Разновидности обратных клапанов:1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;
Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.
Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.[1]
Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.
Обратные клапаны используются:
- в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
- в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
- в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
- в гидролиниях, где требуется однонаправленное движение жидкости.[1]
Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.
Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[2][3].
Принцип действия
Устройство обратного (подъёмного) клапана. Золотник выделен краснымПри отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[2].
Конструктивные типы
Обратный клапан
Обратные клапаны до 1982 года в России назывались подъемными клапанами[4], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.
По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.
В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.
Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:
Шаровой обратный клапан.Шаровые обратные клапаны
Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.
Приёмные обратные клапаны
Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[2]
Обратный затвор
Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутриРанее эти устройства назывались поворотными обратными клапанами[4]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на[3]:
Простые
Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.
Безударные
Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[2].
Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.Межфланцевые обратные клапаны
Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.
Межфланцевые пружинные дисковые обратные клапаны
Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.
Межфланцевые двухстворчатые обратные клапаны
Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:
- исполнение с пластиковой футеровкой: для питьевой воды и морской воды
- исполнение с резиновой футеровкой: для морской воды, канализации, судостроения
Другие конструкции
Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.
Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).
В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[2][3][5].
Материалы
Корпусные детали обратных клапанов изготавливаются из:
Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:
Примечания
- ↑ 1 2 Гидравлические обратные клапаны и гидрозамки. for-engineer.info. Проверено 16 октября 2015.
- ↑ 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
- ↑ 1 2 3 4 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
- ↑ 1 2 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
- ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.
В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.
См. также
wiki.sc
Обратный клапан: область применения и монтаж
Обратный клапан – это часть арматуры гидравлических и пневматических систем, устройство, которое предотвращает движение перекачиваемой жидкости или газа в обратном направлении. То есть поток возможен только в одном направлении. Также данные конструкции ставятся для исключения утечки жидкости при отсутствии давления со стороны насоса для защиты оборудования.
Обратный клапан
Области применения
Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:
- Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
- Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
- В замкнутых системах на устройствах подпитки;
- Обратные клапаны системы водоснабжения.
В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.
Применение в системе отопления
На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.
В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.
Разновидности
По конструктивным особенностям различают устройства, у которых рабочий элемент выполнен в виде золотника, и затворные клапана, у которых запирающий элемент имеет форму круглого диска. Диск у обратных затворов иногда именуют захлопкой.
Для различных областей применения используются такие виды конструкций устройств:
- Приемные. Устанавливаются на всасывающем патрубке. Приемный клапан зачастую бывает объединен с сеткой фильтра;
- Шаровые и золотниковые;
- Обратные затворы с захлопкой. Находят применение в системах перекачки жидкостей на трубах большого диапазона диаметров;
- Межфланцевые. Применяются для установки в местах фланцевых соединений трубопроводов.
Приемный клапан с фильтром
В качестве материала для изготовления используются различные металлы:
- Бронза;
- Латунь;
- Чугун;
- Нержавеющая сталь.
Для монтажа на пластиковых трубах систем водяного отопления выпускаются устройства с корпусом из полипропилена. Через них можно перекачивать горячие жидкости с допустимой максимальной температурой, которую определяет производитель.
Герметизация затворов обеспечивается прокладками из резины или иных пластичных материалов, устойчивых к действию перекачиваемой среды.

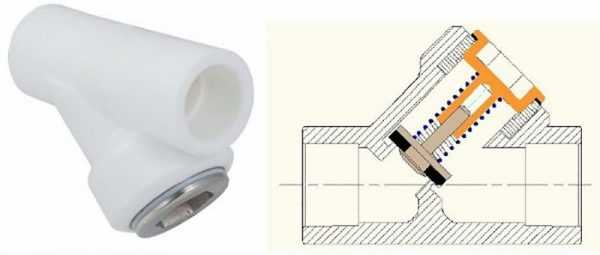

Пластиковый затвор
Для уменьшения износа от протекания грязной воды седла и заслонки покрывают антикоррозионными сплавами.
Как работает обратный клапан
Запирающим устройством в шаровых клапанах служит шарик, в свободном состоянии прижатый к седлу пружиной. Под влиянием давления жидкости, движущейся в прямом направлении, пружина сжимается, и шарик отходит от седла, не препятствуя прохождению жидкости. При прекращении подачи шарик при помощи пружины прижимается к седлу, препятствуя обратному движению жидкости.
Аналогично работает обратный клапан на воду, в котором вместо диска установлен подпружиненный диск (золотник). Ранее такая разновидность именовалась подъемный клапан. Выглядит он как обыкновенный кран без головки. Недостаток устройств с пружинами заключается в том, что к материалу предъявляются высокие требования по коррозионной стойкости. Подъемные клапаны могут устанавливаться в любом положении.
Подъемный клапан
В обратных затворах применяется заслонка круглого типа, которая вращается вокруг оси, установленной выше центральной оси сечения. Под действием давления потока захлопка поднимается вверх, освобождая проход. При прекращении потока под действием собственного веса захлопка опускается вниз. Конструкция со свободно падающей захлопкой разрешает монтаж только строго в горизонтальном положении. Если затвор стоит не горизонтально, то заслонка может не опуститься на седло и не перекрыть канал.
Для обеспечения плотности закрытия захлопка может оснащаться пружиной. Клапана в таком исполнении могут эксплуатироваться в положении, отличном от горизонтального.
Для уменьшения массы заслонки часто она выполняется в виде двух створок, ось вращения которых проходит посередине поперечного сечения трубопровода. Такую конструкцию иногда называют лепестковый обратный клапан. Двухстворчатые заслонки имеют максимально возможный диапазон используемых размеров. Для закрытия заслонки такого типа применяются пружины.
Лепестковая конструкция
Межфланцевые заслонки по принципу действия аналогичны шаровым клапанам, только вместо шарика здесь используется подпружиненный диск. Конструкция предусматривает установку на фланцы в разрыве трубопровода. Благодаря такой конструкции, размеры и масса в несколько раз меньше, чем у обыкновенного устройства.
Установка обратного клапана должна производиться строго по направлению движения жидкости. На клапане направление, куда должна течь вода, указывается стрелкой на корпусе, для того чтобы правильно поставить устройство на трубу.
Направление потока
Гидравлический удар
Высокая скорость закрытия заслонки приводит к резкому перепаду давления внутри трубопровода. Такое повышение давление называется гидравлический удар. Скачкообразный рост давления вызывает появление продольных трещин на трубопроводах. Очень опасен гидравлический удар для всевозможного оборудования с тонкими или хрупкими стенками, например, теплообменников и чугунных радиаторов отопления. Наиболее часто гидравлический удар возникает при использовании обратных клапанов с захлопкой, особенно имеющих большие размеры. Для предотвращения возникновения гидравлического удара такие виды клапанов снабжаются специальными демпферами, предназначенными для плавного закрытия проходного сечения трубопровода.
Неудачное расположение обратного клапана на трубопроводе скважинного насоса также вызывает возникновение гидравлического удара. Если ставить обратный клапан на насос на высоте более 9 м от поверхности воды, то при отключенном насосе в трубопроводе возникает частичное разрежение, и при последующем включении насоса вода очень быстро заполняет вакуум и сталкивается со столбом воды над заслонкой клапана. Скачок давления при гидроударе способен разорвать трубопровод и повредить насос или насосную станцию.
Как разобрать обратный клапан
Загрязненный механизм не полностью перекрывает поток воды, а с поломанной пружиной не работает совсем. Порядок разборки разных типов отличается, но есть и общие черты. Обычно корпус устройства состоит из нескольких частей, которые можно раскрутить, воспользовавшись гаечными ключами соответствующих размеров. Разбирая конструкцию, нужно запомнить расположение отдельных элементов, чтобы вычистив грязь и заменив нужные элементы, собрать все обратно.
Скважинное оборудование
Нужен ли обратный клапан при установке насосной станции? Водоснабжение из скважин или колодцев в большинстве случаев осуществляется с применением аккумулирующих насосных станций. Насос в таком случае работает только для подкачки давления в системе водоснабжения до определенного уровня. Далее схема отключает насос до тех пор, пока давление не упадет до установленного минимального значения.
Отсутствие затвора приведет к тому, что давление воды в системе будет падать сразу же после выключения насоса. Обратный клапан для насосной станции также предотвращает возникновение гидроудара при включении насоса из-за падения давления. Для чего нужен обратный клапан, если вибрационные насосы имеют его в своей конструкции? Строго говоря, на вибрационном насосе стоит затвор в виде резинового лепестка, но его срабатывание происходит только во время работы в результате высокого давления в рабочем пространстве насоса. Таким образом, обратный клапан для воды для насоса в скважине является необходимым элементом системы и устанавливается сразу после насоса.
Зачем нужен приемный затвор при использовании внешнего центробежного насоса? Для того чтобы насос нормально и правильно работал, его система, начиная от конца всасывающего шланга и до крыльчатки, должна быть заполнена водой.
Любая арматура для колодца, вентили, краны, должны соответствовать санитарным нормам на водопровод. Не все материалы подходят для перекачки питьевой воды. Не стоит усугублять и без того не очень здоровую экологическую обстановку.
Видео
Вконтакте
Одноклассники
aqueo.ru
инструкция установки своими руками и виды (фото)
Система канализации считается полностью укомплектованной, если в ее составе имеются все компонент, включая обратный клапан для канализации. Смысл его назначения прост – обычное устройство канализации предусматривает отвод нечистот канализации непосредственно за пределы помещения. Назначение вышеупомянутого компонента заключается в том, чтобы предусмотреть возвращение водных масс обратно. Такое нередко бывает вследствие засоров, однако при помощи клапана этой ситуации удастся избежать.
Содержание статьи
- 1 Типы засоров
- 2 Зоны
- 3 Классификации
- 4 Принцип действия
- 5 Возможные размеры
- 6 Условия монтажа для внешнего и внутреннего отвода
- 7 Обратный затвор
Типы засоров
Поскольку обратный клапан для канализации служит в качестве блокиратора вод сточных в трубопроводе в том случае, если началось их обратное движение, рассмотрим несколько видов засоров. По сути своей из-за засора новая порция вод не может продолжить движение дальше, в результате чего происходит ее отток обратно. Виды засоров:
- Канализационный локальный. Речь идет о заторе в трубе непосредственно в пределах жилья. Может быть и такое, что местом скопления масс является стояк, точнее его начало, расположенное в черте собственного дома. В любом случае застрявшие нечистоты устремятся непосредственно к тем сантехническим приборам, через слив которых попали в стояк. Канализационный глобальный. В этом случае засор расположен вне пределов помещения или даже дома. Тут главным местом скопления масс является непосредственно общий стояк или дальнейший трубопровод. Поток, направленный обратно, независимо от диаметра труб в мм, как правило, выходит через ближайшую доступную точку. Обычно – это унитаз.
Главным элементом конструкции стока вод, позволяющим устранить такие явления, является специальный клапан для канализации, называемый обратным.
Зоны
В целях правильной его работы канализационный клапан обратного действия должен быть разделен на определенные зоны:
- Часть приемная. Расположена до специального ограничителя. При помощи нее, при условии совпадения диаметров в мм, происходит крепление конструкции к канализационной трубе.
- Механизм ограничительный. Посредством него осуществляется беспрепятственный проход масс, а также предупреждается обратный отток.
- Ревизионный люк, представляющий собой ограничительный механизм. Закрытие ограничения может быть ручным и автоматическим.
- Выводная часть, прикрепляется к общему продолжению канализационной системы. Тут аналогичной является необходимость точного совпадения диаметра труб и конструкции клапана в мм, 50 или 110.
Классификации
Выделим пару видов классификаций, по которым может делиться обратный клапан для канализации.
В зависимости от типа монтажа:
- Вертикальный;
- Горизонтальный.
В зависимости от наличия отличий в работе, а также в конструкции ограничителя:
- Механизм шаровой. Это шар, который изготавливается из резины, либо чугуна, покрытого вулканизацией.
- Шторка. Тут в виде запорной части используется специальная шторка.
Принцип действия
Канализационный клапан обратного действия работает по принципу воздействия на механизм заслонки давления, создаваемого обратным потоком сточных масс. Примерные фото действия представлены на различных сайтах интернета, посвященных соответствующей тематике. При этом не столь существенным является, расположен ли стояк вертикально или горизонтально, поскольку принцип действия клапанов различного вида является идентичным.
Под действием напора сточных вод заслонка принимает горизонтальное положение, не препятствуя их дальнейшему движению. После того, как давление спадает, заслонка принимает прежнее положение, однако с обратной стороны открываться не может. Даже если обратный ход по трубе 110 или 50 мм будет осуществляться под сильным давлением, заслонка не может быть открыта.
Возможные размеры
Размеры клапанов, как уже было сказано, будут напрямую зависеть от диаметра труб, к которым они крепятся. В связи с этим установка обратного клапана на канализацию может подразделяться на:
- Внутренняя канализация. Чаще всего тут применяются пластиковые трубы, простые в монтаже. Если речь идет непосредственно об установке клапана диаметром в 110 мм. Фановые трубы или стояки используется клапан большего диаметра, примерно 160 или 200 мм. Очень распространенными являются клапаны диаметром 50 мм из-за того, что трубы внутренней канализации, как правило, имеют аналогичный диаметр 50.
- Внешняя канализация, которая имеет выход непосредственно в стояк и далее в трубопровод. Здесь диаметр труб существенно больше (до 300 миллиметров), а напор давления выше. Трубы наружной канализации более надежны, чем внутренней, не требует столь частой очистки.
Условия монтажа для внешнего и внутреннего отвода
Примечательно, что монтаж клапанов может происходить по-разному, в зависимости от вида канализации. Судя по фото в инструкциях, предлагаемых производителями, клапаны должны строго соответствовать по своему диаметру условиям и правилу монтирования сливных систем. Цена вопроса клапана может варьироваться в зависимости от его возможностей и размеров.
При монтаже внутренней сливной системы необходимо учитывать:
- Соответствие диаметров клапана и водопровода. Только это позволит получить высший уровень герметичности.
- Простота монтажа, а также демонтажа. Это позволит легко и просто заменить один из элементов конструкции в случае его поломки.
- Наличие ревизионного люка, а также принудительное закрытие клапана, ведущего в стояк.
- Ни в коем случае нельзя допускать самостоятельное производство и монтирование клапана. Этим должен заниматься только специалист, цена на услуги которого не столь высока.
При монтаже внешней сливной системы необходимо учитывать:
- Надежную механическую прочность клапана, поскольку на него будет оказывать давление грунт.
- Надежное и герметичное соединение с остальными ветвями, куда входит общий стояк и трубопровод.
- Все элементы сливной системы должны быть устойчивыми к воздействию агрессивных сред.
- Доступ к обратным клапанам, местом расположения которых может быть даже стояк, несколько ограничен. Соответственно, профилактика и ремонт этого элемента требует большого количества времени.

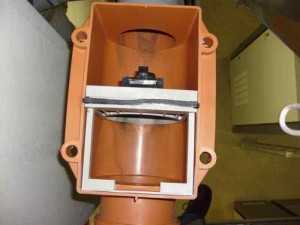

Обратный затвор
Нередко в жилых домах в качестве блокиратора обратного тока нечистот выступает так называемый обратный затвор. Цена на него является приемлемой, а принцип действия схож с клапаном со шторкой. Главными элементами, обеспечивающими его действие, являются датчики давления и движения жидкости. Запор трубопровода заслонкой происходит автоматически.
Подводя итоги, можно отметить, что устройство канализационной системы не представляется возможным без использования обратного клапана. В противном случае наличие засора может стать причиной возврата сточных вод в сливные отверстия сантехники.
tavannaya.ru
Обратный клапан
Обратный клапан
Обратный клапан — это устройство, которое предназначено пропускать поток жидкости или газа только в одном направлении и автоматически закрываться при перемене направления потока. Применяется там, где необходимо исключить обратное течение жидкости или газа. Другими словами это вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока. Обратные клапаны пропускают жидкость или газы в одном направлении, и предотвращают её движение в противоположном направлении, действуя при этом автоматически и являясь арматурой прямого действия. Эти клапаны обычно механического действия и не требуют кого-либо физического вмешательства.
Принцип действия таков. Давление, которое создается на прямое движение по обратному клапану, выдавливает клапан в положение пропуска среды (воды или газа). Если происходит давление в другом направлении, то есть в обратном, происходит захлапывание (закрывание) клапана. При закрывании, клапан придавливает на уплотнительную резинку, которая герметично закрывает проход. Для лучшего функционирования обратного клапана, обычно на клапан воздействует пружина.
Обратные клапаны имеют в своей конструкции заслонку, которая двигается по направлению движения рабочей среды. Существуют конструкции, которые в себе имеют пластик. Для горячей воды лучше использовать клапан, конструкции которого полностью сделанный из металла.
Обратные клапаны просты в конструкции и достаточно герметичны.
Где применяется?
Применяются в трубопроводных замкнутых схемах, где происходит перекачка среды (Воды или газа). Где имеются сложные схемы и в силу разных причин возможно не желательное направление потока среды.
Где обычно их ставят?
В системах отопления и водоснабжения они занимают лидирующие позиции. Но в водоснабжении их гораздо больше. Мы их сейчас и рассмотрим.
В квартирах: Первая ситуация. Там где стоит водосчетчик, монтируется по течению после фильтра грязевика. Есть несколько причин, почему там нужен этот обратный клапан:
1. Чтобы исключить затекание горячей воды в холодную. То есть часто сталкивался с таким явлением, когда из холодного крана бежит теплая вода.
2. Исключить влияние вибрации на движение счетчика. Было обнаружено, что некоторые счетчики при вибрации в напоре начинают крутиться. Также исключают воздействия вибрации на санитарные приборы. То есть приборы ваши могут прослужить дольше. Это вибрационное давление не распространяется по трубе после обратного клапана, так как обратный клапан не пропускает вибрационное воздействие. Вибрационное воздействие это когда происходят гидроудары, созданные старым смесителем, с кранбуксовыми кранами. То есть старые краны, которые закрываются резиновыми клапанами. Эти резиновые клапана при движении воды производят резонанс и создают при этом жуткий вибрационный шум.
3. Если у Вас в квартире стоит электрический водонагреватель, то очень часто попадался такой случай, когда при использовании водонагревателя, происходил уход вашей горячей воды в стоячную горячую трубу. То есть ваши соседи могли запросто пользоваться вашей нагретой водой. Обратный клапан исключает это движение воды в сторону стояка.
4. У каждого водонагревателя на входе должен стоять обратный клапан, он служит для того, чтобы исключить движение горячей воды наоборот. То есть может возникнуть ситуация, когда из холодного крана побежит горячая вода. А может это случится, когда напор на горячем стояке будет больше чем у холодного. Как правило так и происходит.
А теперь рассмотрим случаи для загородного дома:
1. Обратный клапан ставиться в автоматической системе водоснабжения, на линии от скважинного насоса до автоматической системы водоснабжения, служит для того чтобы исключить движение воды обратно. То есть, чтобы закаченная вода вновь в скважину не возвращалась.
2. У многих стоит газовый котел или еще какой-нибудь. Если котел двух контурный, то на вход по водоснабжению необходимо поставить обратный клапан, чтобы исключить откачку воды из этого нагревательного контура.
3. Также ставиться, как и в квартире на водонагреватели, бойлеры косвенного нагрева, теплообменники и прочие водонагреватели.
Мы рассмотрели варианты, обратные клапаны, которые относятся к высокому давлению. Также существуют и воздушные клапаны для канализации (аэраторы). Также существуют обратные клапаны для канализации непосредственного пропуска бытовых отходов. И существуют обратные воздушные клапаны для вентиляции.
Все о дачном доме
Водоснабжение
Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
Неисправности скважинной автоматической системы водоснабжения.
Водозаборные скважины
Ремонт скважины? Узнайте нужен ли он!
Где бурить скважину — снаружи или внутри?
В каких случаях очистка скважины не имеет смысла
Почему в скважинах застревают насосы и как это предотвратить
Прокладка трубопровода от скважины до дома
100% Защита насоса от сухого хода
Отопление
Обучающий курс. Водяной теплый пол своими руками. Для чайников.
Теплый водяной пол под ламинат
Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
Виды отопления
Отопительные системы
Отопительное оборудование, отопительные батареи
Система теплых полов
Личная статья теплых полов
Принцип работы и схема работы теплого водяного пола
Проектирование и монтаж теплого пола
Водяной теплый пол своими руками
Основные материалы для теплого водяного пола
Технология монтажа водяного теплого пола
Система теплых полов
Шаг укладки и способы укладки теплого пола
Типы водных теплых полов
Все о теплоносителях
Антифриз или вода?
Виды теплоносителей (антифризов для отопления)
Антифриз для отопления
Как правильно разбавлять антифриз для системы отопления?
Обнаружение и последствия протечек теплоносителей
Как правильно выбрать отопительный котел
Тепловой насос
Особенности теплового насоса
Тепловой насос принцип работы
Про радиаторы отопления
Способы подключения радиаторов. Свойства и параметры.
Как рассчитать колличество секций радиатора?
Рассчет тепловой мощности и количество радиаторов
Виды радиаторов и их особенности
Автономное водоснабжение
Схема автономного водоснабжения
Устройство скважины Очистка скважины своими руками
Опыт сантехника
Подключение стиральной машины
Полезные материалы
Редуктор давления воды
Гидроаккумулятор. Принцип работы, назначение и настройка.
Автоматический клапан для выпуска воздуха
Балансировочный клапан
Перепускной клапан
Трехходовой клапан
Трехходовой клапан с сервоприводом ESBE
Терморегулятор на радиатор
Сервопривод коллекторный. Выбор и правила подключения.
Виды водяных фильтров. Как подобрать водяной фильтр для воды.
Обратный осмос
Фильтр грязевик
Обратный клапан
Предохранительный клапан
Смесительный узел. Принцип работы. Назначение и расчеты.
Расчет смесительного узла CombiMix
Гидрострелка. Принцип работы, назначение и расчеты.
Бойлер косвенного нагрева накопительный. Принцип работы.
Расчет пластинчатого теплообменника
Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
О загрязнение теплообменников
Водонагреватель косвенного нагрева воды
Магнитный фильтр — защита от накипи
Инфракрасные обогреватели
Радиаторы. Свойства и виды отопительных приборов.
Виды труб и их свойства
Незаменимые инструменты сантехника
Интересные рассказы
Страшная сказка о черном монтажнике
Технологии очистки воды
Как выбрать фильтр для очистки воды
Поразмышляем о канализации
Очистные сооружения сельского дома
Советы сантехнику
Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
Как подобрать насос для скважины
Как правильно оборудовать скважину
Водопровод на огород
Как выбрать водонагреватель
Пример установки оборудования для скважины
Рекомендации по комплектации и монтажу погружных насосов
Какой тип гидроаккумулятора водоснабжения выбрать?
Круговорот воды в квартире
фановая труба
Удаление воздуха из системы отопления
Гидравлика и теплотехника
Введение
Что такое гидравлический расчет?
Физические свойства жидкостей
Гидростатическое давление
Поговорим о сопротивлениях прохождении жидкости в трубах
Режимы движения жидкости (ламинарный и турбулентный)
Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
Местные гидравлические сопротивления
Профессиональный расчет диаметра трубы по формулам для водоснабжения
Как подобрать насос по техническим параметрам
Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
Гидравлические потери в гофрированной трубе
Теплотехника. Речь автора. Вступление
Процессы теплообмена
Тплопроводность материалов и потеря тепла через стену
Как мы теряем тепло обычным воздухом?
Законы теплового излучения. Лучистое тепло.
Законы теплового излучения. Страница 2.
Потеря тепла через окно
Факторы теплопотерь дома
Начни свое дело в сфере систем водоснабжения и отопления
Вопрос по расчету гидравлики
Конструктор водяного отопления
Диаметр трубопроводов, скорость течения и расход теплоносителя.
Вычисляем диаметр трубы для отопления
Расчет потерь тепла через радиатор
Мощность радиатора отопления
Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
Расчет теплопотерь через ограждающие конструкции
Найти теплопотери через чердак и узнать температуру на чердаке
Подбираем циркуляционный насос для отопления
Перенос тепловой энергии по трубам
Расчет гидравлического сопротивления в системе отопления
Распределение расхода и тепла по трубам. Абсолютные схемы.
Расчет сложной попутной системы отопления
Расчет отопления. Популярный миф
Расчет отопления одной ветки по длине и КМС
Расчет отопления. Подбор насоса и диаметров
Расчет отопления. Двухтрубная тупиковая
Расчет отопления. Однотрубная последовательная
Расчет отопления. Двухтрубная попутная
Расчет естественной циркуляции. Гравитационный напор
Расчет гидравлического удара
Сколько выделяется тепла трубами?
Собираем котельную от А до Я…
Система отопления расчет
Онлайн калькулятор Программа расчет Теплопотерь помещения
Гидравлический расчет трубопроводов
История и возможности программы — введение
Как в программе сделать расчет одной ветки
Расчет угла КМС отвода
Расчет КМС систем отопления и водоснабжения
Разветвление трубопровода – расчет
Как в программе рассчитать однотрубную систему отопления
Как в программе рассчитать двухтрубную систему отопления
Как в программе рассчитать расход радиатора в системе отопления
Перерасчет мощности радиаторов
Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
Расчет гидравлического разделителя (гидрострелка) в программе
Расчет комбинированной цепи систем отопления и водоснабжения
Расчет теплопотерь через ограждающие конструкции
Гидравлические потери в гофрированной трубе
Гидравлический расчет в трехмерном пространстве
Интерфейс и управление в программе
Три закона/фактора по подбору диаметров и насосов
Расчет водоснабжения с самовсасывающим насосом
Расчет диаметров от центрального водоснабжения
Расчет водоснабжения частного дома
Расчет гидрострелки и коллектора
Расчет Гидрострелки со множеством соединений
Расчет двух котлов в системе отопления
Расчет однотрубной системы отопления
Расчет двухтрубной системы отопления
Расчет петли Тихельмана
Расчет двухтрубной лучевой разводки
Расчет двухтрубной вертикальной системы отопления
Расчет однотрубной вертикальной системы отопления
Расчет теплого водяного пола и смесительных узлов
Рециркуляция горячего водоснабжения
Балансировочная настройка радиаторов
Расчет отопления с естественной циркуляцией
Лучевая разводка системы отопления
Петля Тихельмана – двухтрубная попутная
Гидравлический расчет двух котлов с гидрострелкой
Система отопления (не Стандарт) — Другая схема обвязки
Гидравлический расчет многопатрубковых гидрострелок
Радиаторная смешенная система отопления — попутная с тупиков
Терморегуляция систем отопления
Разветвление трубопровода – расчет
Гидравлический расчет по разветвлению трубопровода
Расчет насоса для водоснабжения
Расчет контуров теплого водяного пола
Гидравлический расчет отопления. Однотрубная система
Гидравлический расчет отопления. Двухтрубная тупиковая
Бюджетный вариант однотрубной системы отопления частного дома
Расчет дроссельной шайбы
Что такое КМС?
Конструктор технических проблем
Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику
—
Сантехник — ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления
infobos.ru
Обратный клапан и его применение
Обратный клапан применяют для придания внутренней среде требуемого направления, причем оно является единственным, что сделано с целью исключения возможности движения имеющейся среды в обратном направлении. Данный вид арматуры представлен в нескольких видах. Обратный клапан может быть поворотным и подъемным.
Для нефтебазовых и водозаборных приспособлений используется клапан с сеткой, его еще называют приемным. Установка данного вида арматуры всегда осуществляется в единственном направлении. Повышение чувствительности клапана к изменению потока среды возможно благодаря тому, что тарелка оснащена грузом или пружиной. Однако это может стать причиной потери напора, а также повышенного расхода энергии, которая требуется для перемещения внутренней среды трубопровода. В ряде случаев он обязан допускать циркуляцию теплоносителя естественным образом. В таких устройствах полное запирание происходит при обратном потоке, который выше расчетного. Однако циркуляция в данном случае не прекращается, так как в диске элемента имеется маленькое отверстие, которое и берет на себя ответственность за необходимое циркулирование среды внутри трубопровода.
Иногда обратный клапан применим в качестве невозвратно-запорной арматуры. Эта возможность реализована за счет того, что устройство снабжено шпинделем или иным элементом, позволяющим притиснуть тарелку к седлу, тем самым зафиксировав его. Подъемные клапаны намного проще в конструктивном плане, чем поворотные, однако при этом в надежности и герметичности они абсолютно идентичны. Недостаток этого типа устройств состоит в том, что при работе в загрязненной среде иногда случается заедание затвора. Подъемные обратные клапаны используются для относительно небольших диаметров прохода и чистых сред. В прочих случаях вполне целесообразно использовать поворотный тип.
Обратный клапан вентиляции предназначается для перекрытия сечения воздуховода в автоматическом режиме при отключении вентилятора. Принцип действия данных устройств – гравитационный. Створки клапанов открываются под влиянием потока воздуха, а при прекращении его подачи возвращаются в первозданное положение также в автоматическом режиме. Подобный принцип действия служит ограничением для применения этого вида: на горизонтальном участке он должен быть обязательно установлен при четком ориентировании «верх-низ» устройства, а на вертикальном его применяют только в случае направления потока вверх. К этому виду арматуры не принято предъявлять требований по герметичности.
В других сферах тоже применим обратный клапан. Канализация использует его для перекрытия движения потока в обратном направлении в случае засорения труб разнообразными стоками. Разные виды устройств предназначены для разных типов труб, это позволяет добиться необходимого эффекта в каждой конкретной ситуации.Производят обратные клапаны из разных материалов. Конкретный тип подбирается исходя из того, с каким видом труб он стыкуется.
fb.ru
