Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной.

    Клапан приводит давление к нормальным значениям.

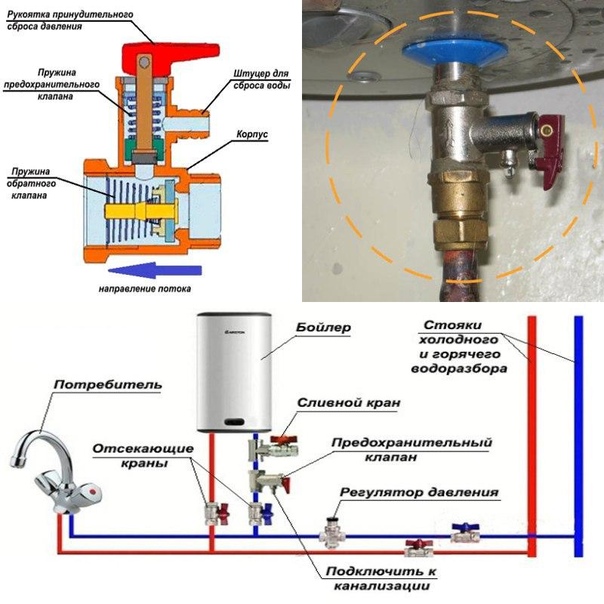

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

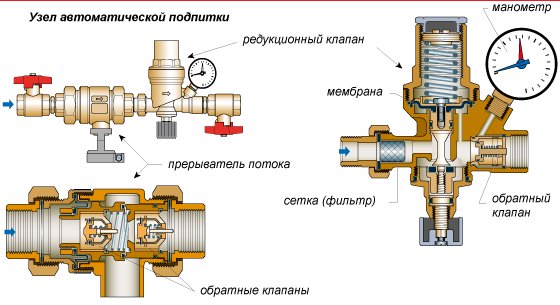

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

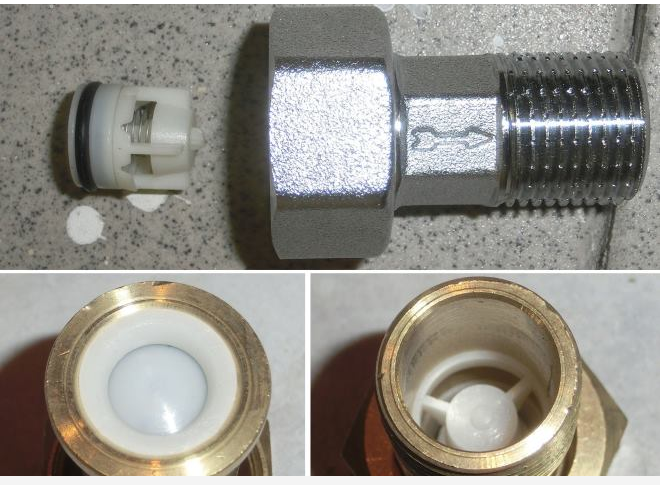

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние

    до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

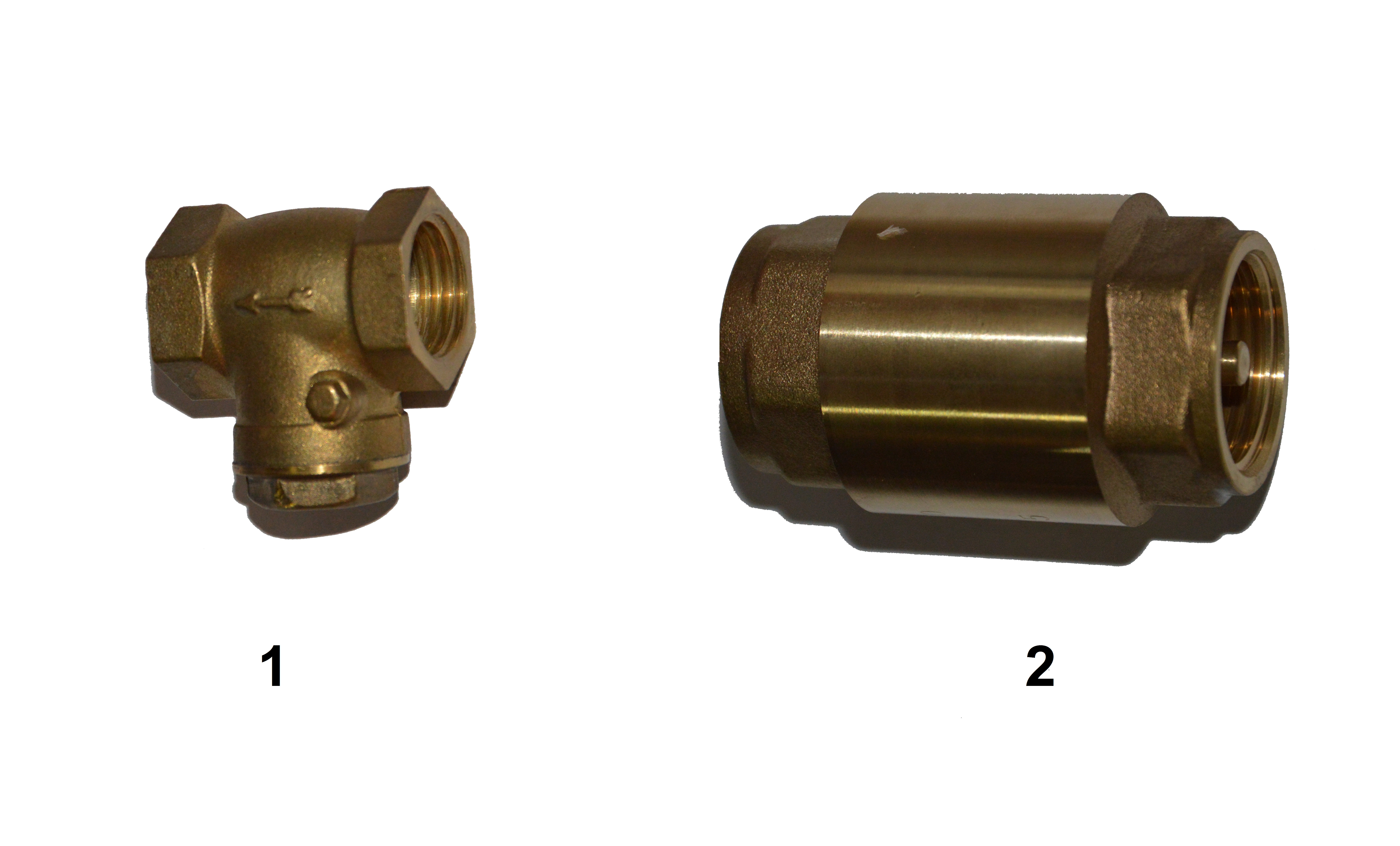

Виды и устройство обратных клапанов

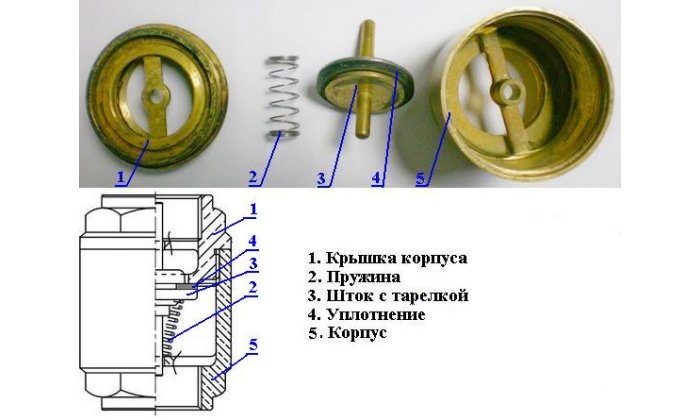

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

  1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

  2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

  3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

  4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

  • Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

  • Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

  • Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

  • С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

  1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

  2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

  3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики

: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

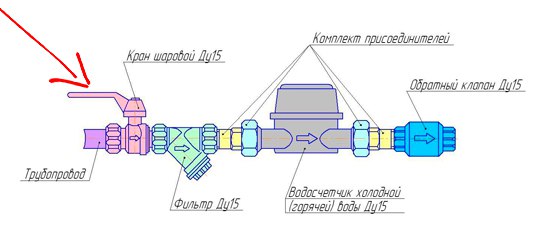

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

  • Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

  • Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

  • Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

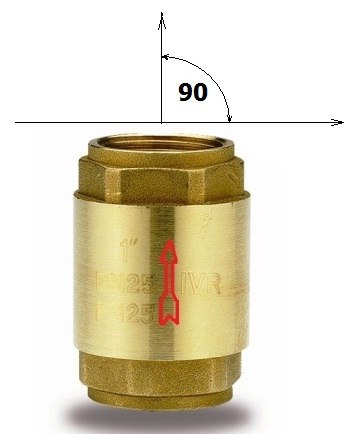

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

  1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

  2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

  3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

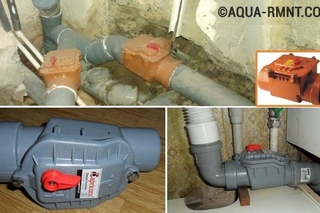

Для чего нужен обратный клапан в канализации

Вопрос, для чего нужен обратный клапан канализации, волнует многих начинающих мастеров. Для получения полноценного ответа нужно разобраться с особенностями изделия и сферой его применения.

Обратный клапан представляет собой запорное устройство, блокирующее обратный ход канализационных стоков. Оборудование используется в многоквартирных и частных домах, востребовано в офисных центрах.

В спокойном состоянии клапан перекрывает пропускное отверстие. При сливе воды проем освобождается, опорожняя канализационную систему.

Какой обратный клапан поставить на канализацию?

Производители предлагают множество канализационных клапанов. Изделия различаются исполнением, спецификой монтажа, параметрами эксплуатации. Внешний вид обратного клапана зависит от модели.

Выделяют несколько типов запорных канализационных устройств.

  • Поворотные. Лепестковые модули, оснащенные гибкой мембраной. Она пропускает отходящие стоки, предотвращает обратный ход нечистот. Допускается наличие ручного затвора, полностью перекрывающего трубопровод.
  • Подъемные. Приспособления с верхним расположением блокирующего механизма. Элемент имеет пружинный привод. При движении воды в правильном направлении он поднимается, при обратном ходе — опускается.
  • Шаровые. Установки, оснащенные полимерными шарами. В спокойном положении они перекрывают канализацию, при сбросе воды — разблокируют ее. Изделия наиболее просты и доступны.
  • Межфланцевые. Компактные решения, оптимальные для квартир и коттеджей. Блокировку обратного потока осуществляет поворотная заслонка. При ее изготовлении используется бронза или чугун. Возможно применение полимерных материалов.

Клапаны имеют горизонтальную и вертикальную ориентацию. Параметр определяет, какое пространственное положение может принять изделие.

Проверка качества клапанов

Перед установкой необходимо произвести осмотр устройства. Оно не должно иметь следующих дефектов:

  • трещины и сколы;
  • отсутствие уплотнительных элементов в надлежащих местах;
  • некорректная геометрия.

Посредством клапана соединяются соосные участки трубы. Объединение частей системы, находящихся в различных плоскостях, негативно скажется на эффективности работы оборудования.

Как установить обратный клапан на канализацию?

Не каждый сантехник знает, как правильно установить обратный клапан на канализацию. Для обеспечения корректной работы оборудования необходимо:

  1. подготовить место для размещения устройства;
  2. подвести магистральные линии;
  3. разместить клапан в надлежащем положении;
  4. зафиксировать изделие посредством штатных креплений.

Перед тем, как установить обратный клапан на канализацию, проверьте его работоспособность! Это исключит временные и финансовые потери.

Подбор оборудования для установки

Изначально стоит определиться, нужен ли обратный клапан в канализации? Изделие не стоит устанавливать на объектах, расположенных на высоких этажах. Они защищены от обратного хода стоков в силу естественных причин.

Второй шаг — узнать, какой обратный клапан поставить на канализацию. При подборе оборудования учитываются:

  • диаметр магистрали;
  • особенности приборов, подключенных к сети;
  • тип стоков, отведение которых планируется осуществлять;
  • параметры эксплуатации линии.

Правильный подбор клапана — залог беспроблемной работы канализации.

Для приобретения запорных устройств обратитесь в компанию «ЭкоМонтаж». Предприятие предлагает сертифицированное оборудование отечественного и зарубежного производства. В ассортименте решения для промышленных и частных сетей. Товар отгружается со склада организации, всегда есть в наличии.

Заказать консультацию

Обратный клапан для насосной станции: для чего нужен и как устанавливается | ВодаСовет — водоснабжение дома

Обратный клапан для воды для насоса – устройство, которое необходимо для того, чтобы не выпускать назад ту жидкость, которая уже закачана в систему.

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

  • Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
  • Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
  • Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Независимо от показателей, обратный клапан как элемент запорной аппаратуры должен справляться со всеми возложенными на него задачами, включая регулирование расхода воды, обеспечение заданного давления, контроль уровня потока жидкости.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

  • Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
  • Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Обратный клапан для погружного насоса

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Они бывают разных видов – например, с откидным механизмом, где затвор на шарнирах крепят над седлом, или с подъемным механизмом, когда заслонка поднимается вверх под давлением водяного потока. Заслонки делают из металла или полимеров.

Установка обратного клапана

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Нюансы монтажа обратного клапана

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

При большом расстоянии их часто монтируют несколько. 1 – на выходе из насоса, 2 – там, где устраивают вход системы в дом или у гидроаккумулятора либо блока автоматики.

Самодельный обратный клапан

Теоретически обратный клапан можно собрать своими руками. Для этого придется приобрести целый ряд деталей, включая муфту (важно, чтобы резьбовое соединение было наружным), тройник (у него должно быть внутреннее соединение соответствующей резьбы), пружину такого размера, чтобы она в тройник входила свободно. Дополнительно понадобится металлический шарик, диаметр которого на 2-3 мм меньше внутреннего размера тройника.

Последний можно брать стандартный, изготовленный из стального или латунного сплава. Этот тройник играет роль корпуса клапана, на него устанавливают муфту, а с 2 стороны – упомянутый шарик и пружину, а затем заглушку. Для этого необходимо приобрести пробку с резьбой и ФУМ-ленту.

Важно, чтобы степень сжатия пружины была правильно отрегулирована и не мешала свободному току воды, а при снижении напора обеспечивала закрытие выхода.

Источник: https://vodasovet.ru/nasos/obratnyj-klapan-dlya-nasosa

Виды и принцип работы обратных клапанов

Зачем нужен обратный клапан?

Основное его назначение — перекрыть поток воды или иной среды в одном из направлений. Он защищает оборудование, насосы, сосуды и помещения от обратного потока в случае засоров, протечек и прочих неисправностей трубопровода.

Принцип действия обратных клапанов основан на перекрытии потока запирающим элементом под действием обратного давления. Когда среда оказывает давление на запирающий элемент в нужном направлении, он открывается.

Области применения

  1. Обвязка насосного оборудования;
  2. Обвязка котельного оборудования;
  3. Подводы холодной воды к накопительным водонагревателям;
  4. ЖКХ: на подаче горячей, холодной воды, на выводе канализации внутри квартиры и т.д.

Виды обратных клапанов

Подъемный обратный клапан

Подъемные обратные клапаны схожи по своей конструкции с запорным вентилем. Однако, подпружиненный затвор в них открывается автоматически, под действием напора среды. При падении давления запор опускается на седло, препятствуя обратному потоку.

Подъемные обратные клапаны хорошо поддаются ремонту даже без полного демонтажа, обеспечивают хорошую герметичность. Однако, они весьма чувствительны к загрязненности среды: запор может заклинить.

Устройство подъемного обратного клапана

Штоковый обратный клапан

В штоковом клапане потоком управляет шток из латуни или термостойкого пластика. Когда среда оказывает давление в нужном направлении, шток открывается. Если давление отсутствует или является обратным, пружина прижимает шток к уплотнителю.

Устройство штокового клапана

Двустворчатый обратный клапан

Запором в двустворчатых обратных клапанах являются две створки, закрепленные на оси по центру проходного сечения. При прохождении среды в нужном направлении створки складываются, открывая для среды проход. При обратном токе или отсутствии среды створки закрываются.

Такой тип клапанов используется с незагрязненными средами, т.к. велика вероятность застопоривания створок. Однако, благодаря тому, что материал уплотнителя широко варьируется, возможно использовать двустворачатые клапаны для сложных, активных сред (например, нефтепродукты).

Вид двустворчатого обратного клапана

Поворотные (подъемные) обратные клапаны

Запорным элементом является откидная створка, которая открывается при токе среды в нужном направлении. При обратном токе створка опускается и перекрывает проток.

Такие клапаны можно использовать при высокой загрязненности среды, и они широко применяются в системах центрального отопления.

Устройство поворотного клапана

Шаровые обратные клапаны

Запором в шаровых клапанах является шар. При обратном токе шар перекрывает проток. Такая конструкция обладает достаточно высокой надежностью и используется чаще всего с небольшими диаметрами трубопровода в ЖКХ.

Устройство шарового обратного клапана

Дисковые обратные клапаны

В дисковых обратных клапанах запором является плоский диск, связанный с подпружиненным штоком. Давление среды в нужном направлении отжимает диск, при понижении давления диск прижимается к уплотнителю, перекрывая проток.

Малый размер дисковых клапанов позволяет установить их между фланцами и в различных положениях.

Устройство дискового обратного клапана

Ознакомьтесь с нашим ассортиментом обратных клапанов! Мы всегда рады помочь Вам в выборе нужного типа клапана и предоставить товар по выгодным ценам!

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

  • Гравитационные - не требуют дополнительного источника энергии для работы.
  • Принудительные - работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

  • «Мембрана» - выполненная из мягкого пластика пластина

  • «Одностворчатый» - выполненная из твердого пластика или металла округлая (как правило) пластина

  • «Двустворчатый» - выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»

  • «Жалюзи» - выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

Можно ли обойтись без обратного клапана при монтаже водосчетчика

На чтение 6 мин. Просмотров 13.7k.

Во многих случаях при монтаже прибора учета нужен обратный клапан на счетчик воды. Основная цель монтажа клапана – не позволить воде течь в обратную сторону. Он защищает элементы водопровода от гидроудара и смягчает его последствия.

Задачи механизма

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.

Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:

  • перекрывается подача потока жидкости к смесителю;
  • оставшаяся вода сливается;
  • через шланг подсоединенного к смесителю пылесоса подается воздух.

Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:

  • манипуляции занимают продолжительное время;
  • требуется значительный расход электроэнергии;
  • слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
  • слишком сильный напор может повредить крыльчатку;
  • для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование. В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.

Первичная очистка жидкости от крупных частиц осуществляется сетчатым фильтром. В расходомере с клапаном обратного действия камера полностью не опустошается.

Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт – есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.

В паспорте моделей водомеров без дополнительного элемента указано, что следует ставить обратный клапан после счетчика.

Конструкция

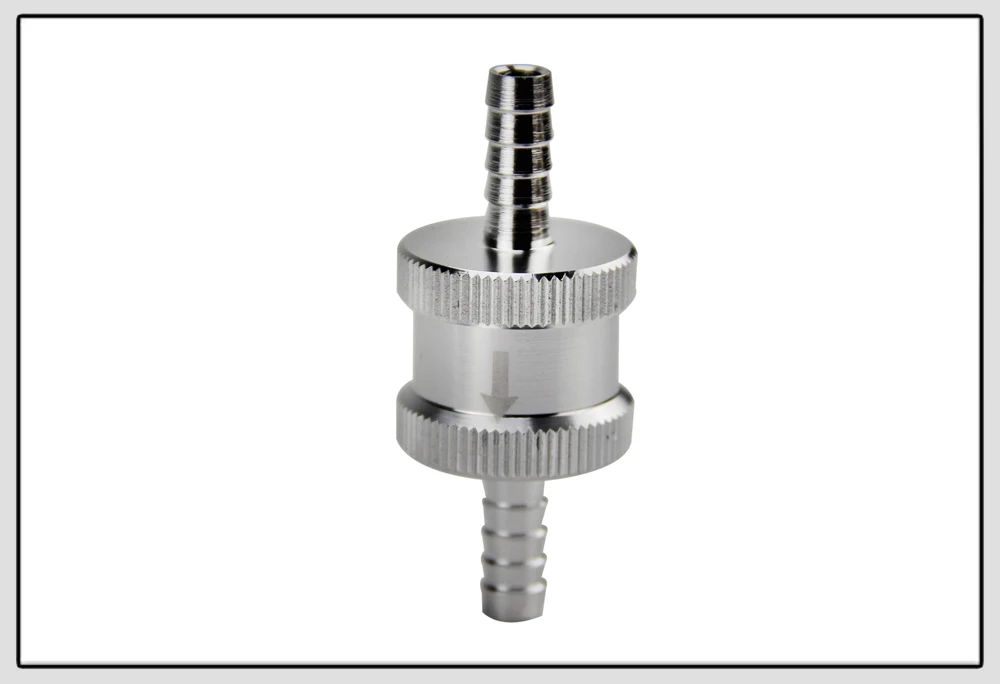

Клапан можно приобрести отдельно или как узел, вмонтированный в сгон счетчика.

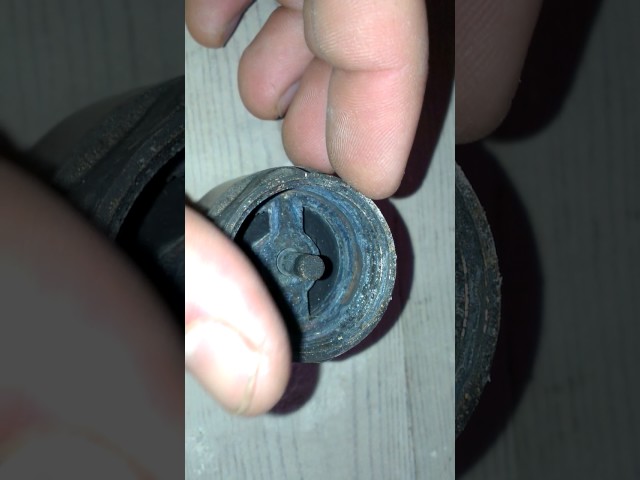

Устройство представляет собой латунный либо полимерный затвор на штоке с пружинным элементом. Под напором подаваемой жидкости длина пружинки сокращается, отодвигая заслонку, вода устремляется в образовавшийся проход. Реверсивный ток жидкости невозможен, так как затвор плотно примыкает к прокладке распрямленной пружинкой, сдвинуть которую невозможно ни водой, ни напором воздуха.

На водосчетчике установлен механический фильтр предварительной очистки, но, несмотря на это, имеется вероятность окисления элементов клапана. При выходе из строя узел предотвращения обратного тока ремонту не подлежит, а легко заменяется исправным. При поломке встроенного в расходомер обратного клапана замене подлежит сам прибор.

Разновидности и параметры выбора

Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:

  • дисковые;
  • лепестковые;
  • шаровые;
  • подъемные;
  • двухлопастные.

Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.

Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах. В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением. Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.

В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.

В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.

В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.

При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N.

Также нужно рассмотреть специальную маркировку:

  • Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
  • Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.

Устанавливаем водосчетчик с обратным клапаном

Монтаж обратного клапана воды совместно с прибором учета не вызывает никаких сложностей. Установка осуществляется с помощью резьбовых соединений, дополнительно уплотняемых фум-лентой либо герметиком на основе силикона. Клапан устанавливается сразу после счетчика для воды. После завершения работ его должен опломбировать представитель контролирующей организации.

При монтаже необходимо следить, чтобы направление потока воды совпадало с направлением открытия затвора. Для облегчения такой задачи производители наносят на корпус устройства стрелку, указывающую правильный ток жидкости.

Полезная статья? Оцените и поделитесь с друзьями!

ОБРАТНЫЙ КЛАПАН В ПРИБОРАХ УЧЕТА ВОДЫ

Представьте себе, что ваш сосед сверху или снизу принимает душ в ванне с заткнутой пробкой. Щедро намылившись и ободрав с себя мочалкой верхний слой эпидермиса, он бросает душевую лейку в воду, вынимает пробку и покидает ванну. В этот момент, в стояках отключает воду. Что произойдет дальше при неисправном смесителе и отсутствии обратного клапана?

Остатки воды в стояках стали уходить вниз, создавая разрежение давления, которое будет засасывать оставшуюся воду в ванне обратно в трубы стояка через душевую лейку. Через некоторое время водоснабжение возобновится, и вы решите попить водички или почистить зубы, используя воду, богатую микроорганизмами, населявших ранее кожу вашего соседа.

Другой пример. Вы решили вызвать сантехника для замены полотенцесушителя и оплатили отключение стояка горячей воды, от которого и был запитан полотенчик. Воду действительно отключили, и мастер демонтировал полотенцесушитель, а возможно, и сам стояк горячей воды.

В это же время, какая-нибудь старушка “божий одуванчик”, живущая над вами решила принять согревающую ванну. Подняв рычаг смесителя вверх, она подставляет руку под струю, чтобы настроить приятную ее организму температуру. Вода льется исключительно холодная и старушка справедливо негодует. Она переводит рычаг смесителя в положение “только горячая вода” и застывает в недоумении, поскольку воды нет. Затем она оставляет смеситель с тем же положением рычага и удаляется погулять, проклиная всех и вся.

Что происходит с холодной водой при отсутствии обратного клапана? Она беспрепятственно будет уходить через смеситель в стояк для горячей воды, и вы получите водопад холодной воды в своей квартире из демонтированного стояка горячей воды.

Еще один момент. При отключении воды в сетях водоснабжения не оборудованных обратным клапаном, водяная камера водосчетчика, смесителя и трубопровода при контакте с воздухом обрастает налетом солей, что приводит со временем к выходу из строя всех перечисленных приборов.

Сейчас некоторые водосчетчики оборудованы встроенным обратным клапаном, что значительно упрощает процесс монтажа. Не необходимости монтировать дополнительным элементом обратный клапан, занимающий место.

Приборы учета с имеющимся в конструкции обратным клапаном очень компактны и надежны. Я своим клиентам рекомендую к установке именно такие.

клапан в системе водоснабжения или после установки счетчика в квартире перед гидроаккумулятором

Прежде чем чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах.

Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защитных элементов водоснабжения от последствий такого негативного явления, как гидравлический удар.

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного использования моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов наиболее актуальной.

Многие пользователи установили обратный клапан из-за того, что рассчитывают сматывать показания прибора учета.Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

  • перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
  • слить из трубопровода остатки воды;
  • к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломал крыльчатку водосчетчика, что потребует замены на новый прибор.

Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств предназначены для подключения их шланга к нагнетающему каналу.

Для того, чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны.

Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует перепады давления.

Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в вышеупомянутой системе, будет более интенсивно поступать в ту часть системы, где давление напора меньше.

Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет, соответственно, к дополнительным расходам при коммунальных услугах.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются требования счетчика.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена соответствующим качеством. Обеспечить это необходимое требование, позволяет приборам длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такогоного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, дают в трубопроводной системе при возникновении гидравлического удара, негативно воздействуют на элементы конструкции водосчетчиков.

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

Для установки в водопроводных установках инсталляции обратные клапаны или счетчики воды с обратным клапаном, который изначально установлен в сгон прибора.

Конструкция обратного клапана, основная функция которого является недопущением потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-ось.

В тот момент, когда давление воды, поступающей в клапан, требуется требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство.

Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

Более практичный в плане технического обслуживания является отдельно устанавливаемым обратными клапанами, которые при выходе из строя их запорный элемент достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, приходится менять весь прибор учета.

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

  1. Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
  2. Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, обеспечивает необходимую герметичность.

Важный вопрос: нужен ли обратный клапан на счетчике воды в квартире?

При подключении новых объектов к сетям водопровода, реконструкции старого фонда или помещений. Нужен ли обратный клапан на счётчик воды? Решение следует принимать комплексно, исходя из технической и правовой составляющей.

Назначение устройства

пропускает жидкость в прямом направлении и автоматически запирать трубопровод, если движение потока изменяется на противоположное. Такая ситуация возможна, например, при открытии обоих кранов смесителя холодной и горячей воды, когда давление жидкости в одном из трубопроводов значительно больше показатель в другом.

Проблема обострилась при появлении таких сантехнических устройств, как гигиенические шланги.На лейке есть кнопка подачи воды, поэтому часто смеситель настраивают на требуемую температуру и в дальнейшем не выключают.

Предотвращает перетекание жидкости из системы холодного водоснабжения в трубы горячего водоснабжения или наоборот. Снижает вероятность гидравлического удара при некоторых условиях эксплуатации.

Например, если в квартире (доме) установлено несколько точек водоразмеров и одновременно ими пользоваться (включает – выключают). Особенно важно это стало после замены кран-букс червячного (вентильного) типа на дисковые, которые перекрывают поток мгновенно.

Останавливает стекание воды по стоякам при отключении подачи. Функция важна для частных домов с глубинными насосами, и для высотных домов. Установленный на обвязку бойлеров, защитные средства стекания горячей воды, что экономит средства при повторном нагреве.

Для снабжающих организаций важны другие функции:

Снижение вероятности вмешательства в работу приборов учёта путём подачи воздуха или воды в счётчик в обратном направлении. Устранение подмешивания холодной воды в горячую или наоборот, при разном давлении в сетях.

Если абонентам долго приходится сливать воду из крана пока пойдёт горячая - следуют жалобы жильцов с последующим перерасчётом оплаты. Принимая во внимание положительные свойства и выполняемые функции, установка обратных клапанов выгодна обеим сторонам - и потребителю и снабжающей организации.

Нежелание установить прибор проявляют в двух случаях

  1. собственник надеется снижать показания, сматывая счётчик, клапан усложняет такую ​​задачу;
  2. ин не хочет нести дополнительные расходы на приобретение и монтаж оборудования.

Снабжающие организации стараются установить устройство на каждый счётчик, опираясь на руководящие документы.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

Документы называются одинаково: «Внутренний водопровод и канализация зданий».Несмотря на похожесть, внимательное прочтение можно увидеть в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

В п. 1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

  • на проектирование внутреннего водопровода на вновь строящихся объектах;
  • на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров.Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов, говорит Раздел 7 СП 13. 30.13330.2016 . Управляющие компании часто упоминаются на п.7.1.4, перечисляющий все приборы, которые могут быть:

  • на водопроводах, подающих жидкость к групповым смесителям;
  • в циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым войскам . В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной емкости и только подаётся в кран.

Циркуляционные водопроводы горячей воды к общедомовому имуществу, поэтому и этим пунктам должна быть установка обратного клапана в квартирах не получится.

Пункт 7.2.1. предусматривает установку обратных клапанов на подающем и циркуляционном водопроводе.Но при внимательном прочтении вопроса становится понятно, что требования предъявляются к взятой в здание квартиры .

Источник: https://carmen62.ru/nuzhen-li-obratnyy-klapan-pri-ustanovke-vodoschetchikov/

Можно ли обойтись без обратного клапана при устройствеже водосчетчика

Во многих случаях приставки прибора нужен обратный клапан на счетчик воды. Основная цель монтажа клапана - не вода вода течь в обратную сторону.Он защищает от гидроудара и смягчает его последствия.

Задачи механизма

Рабочий механизм большинство приборов водосчетчик представляет собой многолопастная крыльчатку, не имеющий стопорный элемент и вращающийся в обе стороне.

Некоторые пользователи клапана отказываются от установки, преследуют корыстную цель - перематывание показаний водомера. Для вращения крыльчатки в другом производятся такие действия:

  • перекрывается подача потока жидкости к смесителю;
  • оставшаяся вода сливается;
  • через шлангенного подключенного к смесителю пылесоса подаваемый воздух.

Несмотря на кажущуюся простоту процедур, имеется несколько нюансов, не оправдывающих надежды потребителей:

  • манипуляции занимают продолжительное время;
  • требуется значительный расход электроэнергии;
  • слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
  • слишком сильный напор может повредить крыльчатку;
  • для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размер счета за водопользование.

В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не важным фактором, объясняющим, нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, изготовителя обеспечивается лишь при условии постоянной наполненности камеры измерения надлежащего качества.

Первичная очистка жидкости от крупных частиц осуществляется сетчатым фильтром. В расходомере с клапаном обратного действия камера полностью не опустошается.

Обратный клапан включает в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда возникает нетерпеливый потребитель, открывает вентиль в надежде на быстрое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу.

Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана.Причина - включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду.

При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт - есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома не один контур, а два и более. К примеру, первый предназначенный для теплого пола, второй - для бойлера, третий - для самой системы отопления.

Каждый из них оснащается насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана. В паспорте моделей водомеров без дополнительного элемента указано, что следует ставить обратный клапан после счетчика.

Конструкция

Клапан можно приобрести отдельно или как узел, вмонтированный в сгон счетчика. Устройство представляет собой латунный либо полимерный затвор на штоке с пружинным элементом.

Под напором подаваемой жидкости длина пружинки сокращается, отодвигая заслонку, вода устремляется в образовавшийся проход. Реверсивный ток жидкости невозможно, так как затвор плотно примыкает к прокладке распрямленной пружинкой, сдвинуть которую невозможно ни водой, ни напором воздуха.

На водосчетчике установлен механический фильтр предварительной очистки, но, несмотря на это, имеется вероятность окисления элементов клапана. При выходе из строя узел предотвращения обратного тока ремонту не подлежит, а легко заменяется исправным. При поломке встроенного в расходомер обратного клапана замене подлежит сам прибор.

Разновидности и параметры выбора

Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются различных типов:

  • дисковые;
  • лепестковые;
  • шаровые;
  • подъемные;
  • двухлопастные.

Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост - под напором жидкости затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальном состоянии происходит воздействие пружины, в таком положении реверсивный ток воды невозможен.

Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах.

В качестве примера можно предоставить систему водоснабжения, оборудованные насосом - при его поломке велика вероятность обратного перемещения воды под давлением.

Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.

В качестве затвора может местный шар, перемещаемый в открытое воздействие положение потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие как и краны получили название «шаровые» и установлены в водопроводах, устроенных из труб различного диаметра.

В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождает место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такое объявление размещены на горизонтально расположенные трубы.

В устройства лепесткового типа затвором, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.При подборе клапана, следует обратить внимание на его материал изготовления: качественные приборы изготавливаются из латуни CW617N.

Также нужно рассмотреть специальную маркировку:

  • Обозначение допустимого давления выполняется литерами PN либо РУ и следующие за ними цифрами. К примеру, РУ-20 означает способность работать под давлением до 20 бар. В системе центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар - для горячей.
  • Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода рядом элементов для недопущения повышения нагрузок и понижения давления.

Монтаж обратного клапана воды совместно с прибором. Установка осуществляется с помощью резьбовых соединений, уплотняемых фум-лентой либо герметиком на основе силикона. Клапан устанавливается сразу после счетчика для воды. После завершения работ его должен опломбировать представитель контролирующей организации.

При использовании направления потока воды совпадало направление открытия затвора. Для облегчения таких задач производители наносят на корпус устройства стрелку, указывающую правильный ток жидкости.

Источник: https://oschetchike.ru/vody/nuzhen-li-obratnyj-klapan

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе - деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы.Это особенно ощущается в старых домах со слабыми вентиляционными системами, на современные мощные вытяжки не используемые.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартире. Вентиляторы с обратным клапаном стоят дороже аналогичных моделей по мощности, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, намного лучше справляется со своими функциями.

Виды обратных клапанов

  • Гравитационные - не требуют дополнительного источника энергии для работы.
  • Принудительные - работают от электричества.

Принудительны клапаны немного изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

  • «Мембрана» - выполненная из мягкого пластика пластина

  • «Одностворчатый» - выполненная из твердого пластика или металла округлая (как правило) пластина

  • «Двустворчатый» - выполненные из твердого пластика или металла 2 округлые (как правило) пластины.Их иногда называют «бабочками»

  • «Жалюзи» - выполненные из твердого пластика или металла полосы. В бытового вентилятора как правило используется пластик.

Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная».Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они являются принудительным пластиковым вытяжным клапаном в жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

Обратный клапан для канализации для чего нужен. Что такое обратный клапан

Обратный клапан для канализации для чего нужен. Что такое обратный клапан

Обратный клапан для канализации - устройство, которое позволяет рабочей жидкости перемещаться в одном направлении. Это широко используется при обустройстве систем водо - и теплоснабжения.

Использование обратного элемента для стандартных условий:

  1. Нужно, чтобы клапан открывался и закрывался даже при наличии минимального напора.Дело в том, что в большинстве случаев бытовая канализация бывает самотечного типа.
  2. Так как заслонка и седло со временем всегда зарастают жиром и разными отложениями, клапан канализационный при необходимости прочистки должен легко вскрываться.

Затворы, необходимые для открытия необходимого избыточного давления, например, шаровые, можно задействовать в напорных системах канализации. Их размещают в начале напорного участка за насосным оборудованием с целью не допущения обратного перемещения стоков после остановки его работы.

Данная видная запорная арматура на канализацию изготавливает из пластиков, чаще всего это полипропилен и непластифицированный поливинилхлорид (сокращенно НПВХ). Для того, чтобы различать изделия по месту применения, используйте различный цвет - для наружной установки он оранжевый, а для внутренней канализации - серый.

Их изготавливают:

  • однокамерными клапанами, оснащенными одной заслонкой;
  • двухкамерными устройствами с двумя заслонками.

Второй тип обратного клапана для сточных вод более надежен.Когда грязное седло одной из заслонок не дает ей полностью закрыться, тогда герметичность обеспечивает вторая. Обратный клапан часто встречается в продаже под наименованием - канализационный затвор.

На многих клапанах бывает предусмотрено ручное управление, когда заслонку переводят в полностью закрытом порядке в принудительном порядке. Производители кроме механических устройств также выпускают электрифицированные изделия. В них сервомотор, который перекрывает путь отработанным стокам заслонкой, запускается после того, как сработает датчик заполнения.

Электрифицированный запорный клапан для канализации часто комплектуют аккумулятором, обеспечивающим продолжительное (до 7 дней) функционирование в случае отсутствия электроэнергии.

Обратный клапан для унитаза. Правильное расположение

Где именно монтируются клапана?

  • Наиболее типично их расположение на выпуске колодца канализационной сети подвального или цокольного этажа. Такие помещения должны быть оборудоваться выпуском; как вариант, выпуски могут объединяться после обратного клапана.При подпоре дворовой канализации борта сантехнических приборов любым способом ниже краев колодца; однако благодаря клапану помещение не будет затоплено;

Согласно требованиям СНиП 2.04.01 - 85, на выходе канализации цокольных и подвальных этажей должны устанавливаться электрифицированные клапаны, при срабатывании отправляющие сигнал на пульт диспетчера.
Исключение - помещения, используемое круглосуточно: в них могут стоять клапаны с ручным управлением.

  • В квартире первого этажа многоквартирного дома затворы могут устанавливаться после отдельных сантехнических приборов.Так, обратный ПВХ клапан для канализации 110 мм может быть смонтирован после унитаза, а 50-миллиметровые устройства - на отводах для подключения ванны, умывальника и мойки. Еще более простое решение - установка общего затвора диаметром 110 мм на входе в квартиру, сразу после тройника или крестовины;

Установка клапана на выпуск унитаза.

  • В частном доме, подключенном к центральной канализации, клапан можно установить перед выпуском на колодец с внутренней стороны фундамента.Раз в 3 - 6 месяцев должно быть проведено мероприятие: раз в 3 - 6 месяцев люк устройства вскрывается для очистки седла и заслонки от жира и прочих.

Выпуск на колодец, снабженный затвором.

Обратный клапан для канализации 110 своими руками. Обратный клапан на канализацию 110 мм

В аварийных ситуациях все хватаются за телефоны и вызывают аварийные службы, которые не всегда приезжают в короткое время.

«Этим способствуют и пробки», поэтому многие первые квартиры и вторые к моменту оказываются в плену фекального потопа.

Как бы вы тогда не возмущались, но возвращать деньги за испорченную мебель и остальное имущество вам не будет, а добавленное сюда зловоние, которое не выветрить и за месяц, то сценарий фильма можно продавать Квентину Тарантино.

Данные изделия могут отличаться по нескольким параметрам, например:

Обратный клапан для канализации диаметром 110 мм устанавливает во внутреннем жилищном пространстве в основном для унитазов.

Для основного трубопровода закупают запорные элементы Ду50мм, а для наружных канализационных систем размеры такого приспособления могут быть 150–200 мм.

Диаметр 32 и 40 мм тоже имеет место в некоторых клапанах.

  • По материалу изготовления

Как мы узнали, обратный клапан на канализацию может иметь больший или меньший диаметр, нежели 110мм, но отличается не только размерами, а и материалом изготовления, а именно:

Кроме того, обратный клапан на канализацию 110 может быть для вертикальной или горизонтальной установки, в зависимости от конфигурации трубопровода.

Их ставят на стыках, в фланцах или в трубы за счёт резьбовых соединений.

  1. В пластиковый корпус вмонтирована запорная тарелка с резиновым уплотнителем, на которую оказывает давление пружина из стали. При выходе стоков она открывается, а при обратном движении только сильнее прилегает к опорному кольцу. Такие приспособления для установки крышкой для ручного открытия и специальной вентиляции, которые закрывают трубопровод в безвыходных ситуациях.
  2. Вместо запорной тарелка устанавливает шар, обеспечивающая более надёжная защита от обратного потока.
  3. Обратный клапан на канализацию 110 имеет и другое устройство.Входной и выходной патрубки находятся на разном уровне, между ними существует воздушная камера. Появляется разряжение и мембрана, открываясь, даёт возможность войти в воздуху, который потом и будет иметь возможность на неё давление. Благодаря этому, перекрывается обратное поступление сливной жидкости в санузел.

Какую бы конструкцию вы не выбрали, её периодически надо очищать, дабы продлить эффективный срок службы.

Основные технические характеристики, которые следует обращать внимание, наглядно указаны в таблице:

Технические характеристики Обратный клапан d 110ZB 110 PION

Надо сказать, что вертикальный обратный клапан для канализации ZB 110 PION может использоваться в качестве канализационной ревизии.Этот элемент был разработан польскими производителями специально для надёжной защиты дома от аварийных ситуаций.

Вообще, кроме указанных в таблицах производителей, популярных продуктов таких компаний, как: Pestan, Мпласт, Viega и др.

Недостатки обратного клапана. Применение и основные функции

Как и все обратные клапаны, фланцевый клапан для блокировки транспортируемого носителя (преимущественно жидкости), если она по тем или иным причинам перемещается в противоположном направлении.

Если в отопительных трубопроводах обратный поток не считается особо опасным явлением, то в нефтепроводах, канализации или водопроводе допускать его недопустимо. В этих системах использование запорных клапанов является непременным условием эксплуатации.

Другой опасный фактор, призванный бороться обратный клапан - гидравлические удары. Это резкие перепады уровня рабочего давления, провоцирующие прохождение по всей длине трубопровода ударной волны. Такая волна, при многократных повторениях, способна разрушительным образом воздействовать на слабые места конструкции.

Каждый клапан в этом случае роли своегообразной переборки разделяет трубопроводы изолированные друг от друга сектором. Если ударная волна зарождается в одной из секций, она не выходит за пределы своих границ.

Достоинства и недостатки устройства

Основные достоинства обратных фланцевых клапанов можно отнести:

  • Сравнительно небольшие габариты, позволяющие успешно эксплуатировать устройства на любых участках трубопроводов.
  • Возможность работы почти со всеми типами рабочих сред, даже сильно с загрязненными.
  • Эффективную работу на магистральных трубопроводах, имеющую, как правило, большие диаметры.

Не лишены такие устройства и некоторых недостатков. Несмотря на то, что обратные запорные устройства фланцевого типа обеспечивают защиту от гидроударов, они сами, в некотором роде, выступают причиной их появления. Дело в том, что в момент резкого закрытия створок в жидкой среде неизбежно возникает области повышенного давления.

Подобных недостатков практически лишены клапаны безударного типа, но стоит учитывать, что они подлежат эксплуатации исключительно на горизонтальных участках трубопровода.

Обратный клапан для канализации своими руками. Для чего и кому он нужен

Назначение обратного клапана для канализации - перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения - квартиры нижних этажей в многоэтажках, особенно - в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» - горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку - унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо поставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру.Правда, проблема появится у тех, кто живет этажом выше - фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб обычно не поднимается - он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться - пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией - кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка.В этом случае могут «зафонтанировать» унитазы на любом этаже - зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл обратный клапан ставить - «на всякий случай».

Пример установки в частном доме

Третья группа потребителей - владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход был невозможен. Даже если и так, многие предпочитают перестраховаться, чем выгребать дурно пахнущие «сокровища» из дома.Обратный клапан на канализацию в частном доме еще и функцию - не дает через канализационную трубу проникнуть грызунам и другую живности.

Видео ОБРАТНЫЙ КЛАПАН ДЛЯ КАНАЛИЗАЦИИ. ЗАЧЕМ НУЖЕН. ГДЕ НЕОБХОДИМ.

Зачем нужен обратный клапан на водонагревателе - sdmclimate.ru

Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов.Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке давления в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию тарельчатого типа.Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе. В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответв имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Пока давление в бойлере меньше, чем то, что в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.


При включенном нагреве происходит увеличение температуры воды, а вместе с ней растет и давление. Пока оно не предельное, ничего не происходит.

При достижении порогового уровня давления сжимает пружину предохранительного клапана, открывается выход к штуцеру.Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом.Нормальное рабочее давление бойлера - от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно - из-за давления, а прозрачная - для возможности контроля работоспособности устройства.


Виды и принцип работы обратных клапанов

Зачем нужен обратный клапан?

Основное его назначение - перекрыть поток или иной среды в одном из вариантов использования.Он защищает оборудование, насосы, сосуды и помещения от обратного потока в случае засоров, протечек и прочих неисправностей трубопровода.

Принцип действия обратных клапанов основан на перекрытии потока запирающим устройством обратного давления. Когда среда оказывает давление на запирающий элемент в нужном направлении, он открывается.

Области применения

  1. Обвязка насосного оборудования;
  2. Обвязка котельного оборудования;
  3. Подводы холодной воды к накопительным водонагревателям;
  4. ЖКХ: на подаче горячей, холодной воды, на выводе канализации внутри квартиры и т.д.

Виды обратных клапанов

Подъемный обратный клапан

Подъемные обратные клапаны схожи по своей конструкции с запорным вентилем. Однако, подпружиненный затвор в них открывается автоматически, под напора среды. При падении давления запор опускается на седло, препятствие обратному потоку.

Подъемные обратные клапаны хорошо поддаются ремонту даже без полного демонтажа, хорошей герметичности. Однако, они весьма чувствительны к загрязненности среды: запор может заклинить.

Устройство подъемного обратного клапана

Штоковый обратный клапан

В штоковом клапане потоком управляет шток из латуни или термостойкого пластика. Когда среда оказывает давление в нужном направлении, шток открывается. Если давление отсутствует или является обратным, пружина прижимает шток к уплотнителю.

Устройство штокового клапана

Двустворчатый обратный клапан

Запором в двустворчатых обратных клапанах являются две створки, закрепленные на оси по центру проходного сечения.При прохождении среды в нужном направлении створки складываются, открывая для среды проход. При обратном токе или отсутствии среды створки закрываются.

Такой тип клапанов используется с незагрязненными средами, т.к. велика вероятность застопоривания створок. Однако, благодаря, что материал уплотнителя широко используется, возможно использовать двустворачатые клапаны для сложных сред (например, нефтепродукты).

Вид двустворчатого обратного клапана

Поворотные (подъемные) обратные клапаны

Запорная часть является откидной створкой, которая открывается при токе среды в нужном направлении.При обратном токе створка опускается и перекрывает проток.

Такие клапаны можно использовать при высокой эффективности среды, и они широко применяются в системах центрального отопления.

Устройство поворотного клапана

Шаровые обратные клапаны

Запором в шаровых клапанах является шар. При обратном токе шар перекрывает проток. Такая конструкция обладает достаточно высокой надежностью и используется чаще всего с небольшими диаметрами трубопровода в ЖКХ.

Устройство шарового обратного клапана

Дисковые обратные клапаны

В дисковых обратных клапанах запором является плоский диск, связанный с подпружиненным штоком. Давление среды в нужном направлении отжимает диск, при понижении давления диск прижимается к уплотнителю, перекрывая проток.

Малый размер дисковых клапанов позволяет установить их между фланцами и в различных положениях.

Устройство дискового обратного клапана

Ознакомьтесь с нашим ассортиментом обратных клапанов! Мы всегда рады помочь вам в выборе нужного типа и предоставить товар по выгодным ценам!

Для чего нужен обратный клапан в канализации.Для чего и кому он нужен

Для чего нужен обратный клапан в канализации. Для чего и кому он нужен

Назначение обратного клапана для канализации - перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения - квартиры нижних этажей в многоэтажках, особенно - в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации.Засор происходит обычно где-то в «лежаках» - горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку - унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо поставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше - фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан.Выше этого уровня столб обычно не поднимается - он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться - пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией - кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже - зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл обратный клапан ставить - «на всякий случай».

Пример установки в частном доме

Третья группа потребителей - владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход был невозможен. Даже если и так, многие предпочитают перестраховаться, чем выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме еще и функцию - не дает через канализационную трубу проникнуть грызунам и другую живности.

Обратный клапан для канализации на кухне. КАК предотвратить ПОТОП на кухне или все об обратном клапане канализации

Дорогие кулинары!

Хочу рассказать вам свою историю знакомства с этой штукою. Понимаю, что сайт кулинарный, так же понимаю то, что мы много времени проводим на кухне. А вот когда из раковины слышны всхлипы и бульканье, то мы горазды всякими средствами заглушить неприятное возмущение мойки. Только не всегда усилия наши помогают в этом….

Всякие там вантузы + средства снятия жира не всегда дают. Я вот слежу вроде, вантуз у меня для кухонной мойки был. Не помогло. Это при том, что я частенько заливаю в раковину кипяток с кальцинированной содой на ночь.

Однажды, находясь дома, я услышала клокотание в раковине, доли секунды хватило, чтобы мерзкая черная жижа переполнила раковину и полилась через верх, топя кухню и подступая к паркету прихожки. Мои метания были ужасны: я в данный момент была в квартире одна…

Увидела из окна, что стоит "аварийка" под окнами, я метнулась к домофону и стала набирать всех, кто со мною завязан по стояку.Прибежав домой, я увидела, что вся прихожая в черной, зловонной жиже… Опять выбежала из квартиры, а раковина просто выплевывала все дерьмо мне на пол…

Сантехники жека были у меня в квартире 4-5 минут.

Оказывается, на седьмом этаже они чистили канализацию в квартире мужика, пробка вылезла у меня, потому что моя соседка когда-то перенесла кухню в другое место, нарушена сама система водоотвода… Топить теперь, сказали они мне, будут исключительно Вас, а не первый этаж (я на втором)….

Если бы я знала о таких штукенциях как клапан… если бы.

В итоге, я его приобрела, я не потратилась финансово, но зато теперь установила на кухне и живу спокойно. Ещё клапан хорош тем, что закрыв его, можно спокойно уехать из дома, не боясь потопа.

Думаю, моя инфа будет вам интересной, если есть проблемы с канализацией.

А если канализация выйдет этажом выше и зальет вас, то, хотя бы, можно попытаться отсудить ущерб от потерь, связанных с новым ремонтом.

И для ванных комнат есть такие вещи, грамотный сантехник знает, как поставить клапан.

Обратный клапан для канализации 110 своими руками. Какие бывают клапаны по размеру и типу?

В основном установки, предотвращающие затопление дома из канализации, зачастую приобретаются с учетом материала, из какого изготовлена ​​конструкция. Это может быть пвх трубопровод, металлический и другие варианты. Рассмотрим несколько популярных типов, которые успешно применяются в домашних условиях:

Видео обратный клапан - защита канализации

Для чего нужен обратный клапан в системе отопления?

Обратный клапан для отопления - это отдельный вид защитной арматуры для трубопровода.Основная его задача в том, чтобы не позволять потоку воды теплоносителя менять свое направление, пропускать жидкость только в одну из сторон .

Работа отопительной системы часто сопровождается перепадом гидравлического давления, поводов для такого явления достаточно много. Чаще всего это неравномерное остывание теплового котла, ошибки при сборке или проектировании системы, а также ее прорыв. Все причины способствуют изменению направления жидкости, которая продолжает движение в обратном направлении.В таком случае отсутствие защитной арматуры может привести к аварийной ситуации, вывести из строя котла, что повлечет за собой значительных затрат на ремонт. Для того, чтобы обеспечить надежную систему отопления на пике производительности, специалисты настойчиво рекомендуют установить обратный клапан.

Какие задачи решает обратный клапан

Устройство может пропускать воду только в одном направлении, кроме того, они обеспечивают защиту от вытекания жидкости из системы при повреждении участка трубопровода.В случае возникновения обратного потока срабатывает запорный механизм, который закрывает отверстие, и не допускает проходимость к теплоносителю. Кроме того, запорно-регулирующая арматура способна переключать отопительный контур с принудительной циркуляции на естественную и объединить между собой работу несколько котлов в одну сеть.

Вместе с тем обратный клапан и другая защитная арматура используется в системе холодной и горячей воды, а также для правильной работы счетчиков отопительной системы.

Следует отметить, что такая установка работает автоматически и не требует дополнительной энергии, ведь его работа обеспечивается системой давления воды в.

Стоимость обратных клапанов зависит от качества корпуса и самого механизма - это могут быть тарельчатые, лепестковые, шаровые и двустворчатые виды.
