Обратный клапан где находится: Топливный обратный клапан — где расположен и как ремонтировать

Содержание

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

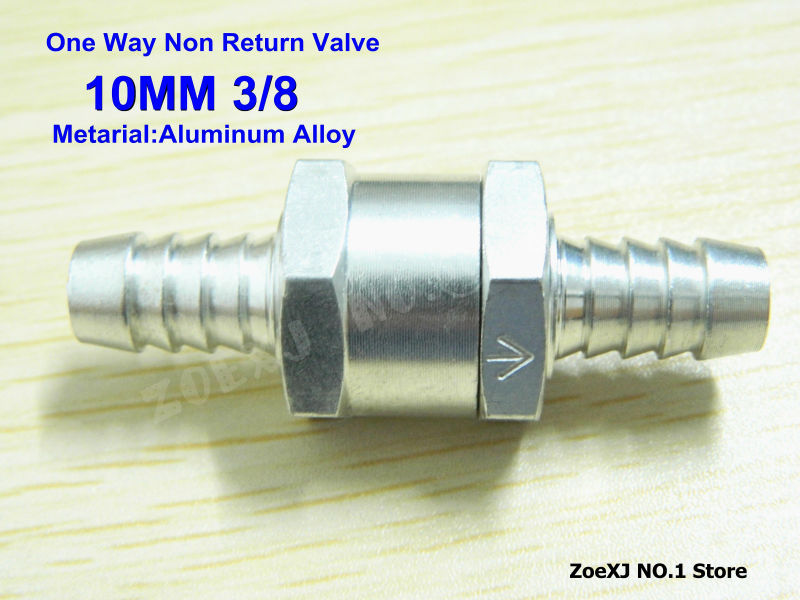

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

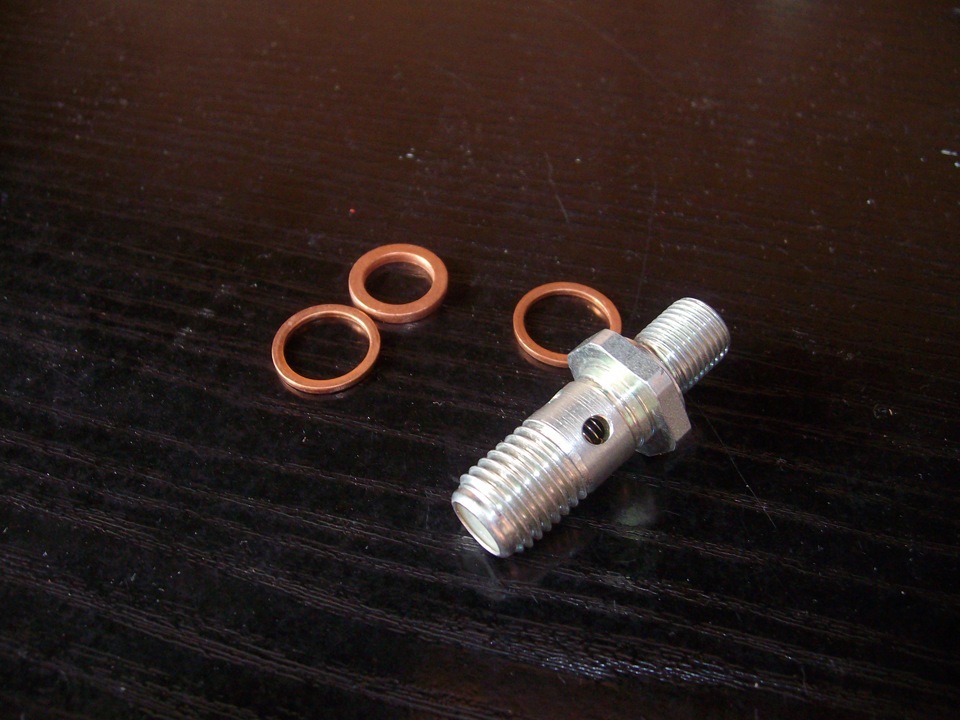

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Обратный клапан где находится


виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Внешний вид обратного клапана
Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 27 124

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка...

Обратный клапан в системе отопления

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0. 001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

  • серый чугун;
  • сталь;
  • латунь;
  • нержавеющая сталь.

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя – 0,5 – 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 – 0,4 м, что соответствует падению напора в магистрали на 0,3 – 0,4 бара.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

Рис. 2 Клапаны в ветвях теплых полов с отключаемыми циркуляционниками

  • Возможно будет полезным почитать про Подключение котла к системе отопления
В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик – он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

Рис. 3 Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 – 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

Рис. 4 Клапанная арматура в линии подпитки

На трубопроводе подпитки

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

  • Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
  • Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.

Рис. 5 Вертикальный шаровый клапан на байпасе в системе с циркуляционником

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

Приспособления дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

  1. Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
  2. Регулярное техническое обслуживание прибору не требуется.
  3. Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.


Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Шаровые обратные клапаны

В качестве затвора в устройствах этого типа используется металлический шар. Его изготавливают из алюминия, стали и других металлов. Для продления срока эксплуатации элемент покрывается слоем резины.

Работает такой затвор следующим образом: когда теплоноситель движется через корпус устройства в нужном направлении, он поднимает шарик, который движется в верхний отсек клапана.


Клапан шарового типа оказывает минимальное гидравлическое сопротивление, поэтому широко используется в самых разных отопительных системах. Еще один плюс – длительный срок службы

Как только направление движения изменяется или поток прекращается, шар немедленно опускается и перекрывает трубу. Таким образом, движение жидкости в противоположном направлении становится невозможным.

К числу достоинств этих клапанов относят:

  • надежность — конструкция не включает трущихся или движущихся систем, что значительно снижает возможность поломки и позволяет работать в любом положении;
  • ремонтопригодность — верхняя часть корпуса клапана оснащается съемной крышкой, которая обеспечивает легкий доступ к внутренней части конструкции;
  • невысокое гидравлическое сопротивление.

Рассматривая недостатки, стоит отметить довольно большой рабочий диаметр. По этой причине использовать их в бытовых трубопроводах малых сечений невозможно.

Шаровые клапаны капризны при установке, что обусловлено конструкционными особенностями. При горизонтальном монтаже их обязательно ставят крышкой вверх, иначе затвор не сможет подняться, чтобы пропустить поток воды. Исходя из этих же соображений при вертикальной установке нужно строго следить за тем, чтобы жидкость двигалась строго вверх.

Не смогут шаровые клапаны нормально функционировать и в трубопроводах с малым давлением. Поскольку минимальное значение, при котором сфера, запирающая проходное отверстие, поднимается, составляет обычно 25 бар.

Лепестковая разновидность затвора

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.


Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.


Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих клапанов считаются следующие:

  • некоторые модели гравитационных клапанов могут работать без пружин, что позволяет использовать их в самотечных системах;
  • относительно невысокая стоимость устройств.

Из недостатков стоит отметить довольно высокое гидравлическое сопротивление. Особенно это актуально для двустворчатых моделей — поворотная ось находится непосредственно по центру проходного отверстия, что является значительным препятствием для движущейся жидкости.

По этой причине двустворчатые клапаны используются исключительно в системах с высоким давлением.

Оборудование подъемного типа

Подъемные клапаны оборудуются золотником, который может свободно двигаться относительно вертикально расположенной оси. На пропускном отверстии находится посадочное седло, где располагается золотник.

При подаче жидкости сила ее давления поднимает затвор, и он перемещается по оси, открывая отверстие для движения теплоносителя. Как только давление потока ослабеет или он изменит свое направление, золотник опустится в посадочное седло.


Подъемный обратный клапан устанавливается только вертикально. Иначе давления жидкого теплоносителя будет недостаточно, чтобы поднять запорный механизм

Достоинствами этих приспособлений считаются:

  1. Надежность. Оборудование имеет довольно простую конструкцию, что позволяет ему работать с минимальным риском поломки.
  2. Невысокая чувствительность к качеству теплоносителя.
  3. Возможность проведения ремонта. Для этого в верхней части корпуса прибора расположена съемная крышка.

Из недостатков нужно отметить ограничения в установке. В силу особенностей конструкции их можно монтировать только в строго вертикальном положении.

Варианты схем подключения

Перед выбором обратного клапана выясните его назначение в вашей системе отопления. Облегчим задачу и подскажем варианты применения возвратных затворов:

  1. Клапаны ставятся на отдельные контуры закрытой схемы, оборудованные циркуляционными насосами. Цель – предотвратить возникновение паразитных потоков, ухудшающих работу отопительных ветвей либо включенных параллельно котлов.
  2. При установке на байпас параллельно насосу затвор помогает системе автоматически перейти в режим естественной циркуляции, когда внезапно отключилась подача электроэнергии.
  3. Врезка в трубопровод подпитки позволяет избежать опорожнения отопительной сети в различных ситуациях.

Важная рекомендация. Не слушайте «специалистов» и не ставьте пружинный клапан перед единственным циркуляционным насосом в обычной одноконтурной системе. Заверения, что таким образом вы убережете перекачивающий агрегат от гидроударов и прочий бред не отвечают действительности.


Схема обвязки 2 котлов – дровяного и электрического – с применением возвратных затворов

В качестве примера правильной установки обратных клапанов приведем схему совместного подключения твердотопливного и электрического котла. В случае остановки одного из насосов второй неизбежно погонит теплоноситель паразитным потоком по малому кругу. Без запорной арматуры здесь не обойтись.

Примечание. Похожая ситуация может возникнуть при подключении радиаторной сети и бойлера косвенного нагрева с отдельным насосом без распределительной гребенки, гидрострелки или буферной емкости.

Второй пример типичен для гравитационных систем с естественной циркуляцией воды, переделанных под работу с насосом. Основной режим – принудительный, но при отключении света агрегат на байпасе остановится и перестанет поджимать исполнительную часть обратного клапана, врезанного в прямую магистраль. Тогда возобновится конвекционное течение воды по основной линии, пока не подадут электричество.

Установка обратного клапана на подпитку не обязательна, но может избавить вас от неожиданных проблем. Реальный пример из практики: домовладелец решил поднять давление в системе отопления и открыл кран подпитки в котельной. Поскольку на тот момент предприятие водоканала производило ремонт сети и перекрыло водоснабжение, теплоноситель передавил холодную воду и частично ушел в трубу. Вместо подпитки вышло опорожнение, в результате давление упало и газовый котел остановился.

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

  1. Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
  2. В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
  3. Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление.
    Изделия с гравитационным поворотным затвором всегда ставятся горизонтально пробкой кверху
  4. Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
  5. Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
  6. Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
  7. Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Преимущества и недостатки


Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении

Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

Заключение

В квартирах и частных домах небольшой площади, обогреваемых одними радиаторами, обратные клапаны не понадобятся. Разве что поставить его на трубопровод подпитки. Когда схема усложняется присоединением бойлера ГВС, теплых полов либо второго котла, обязательно продумайте способ развязки контуров. Если монтаж гидрострелки или буферной емкости не планируется, устанавливайте подходящую запорную арматуру.

Видео

Источники


  • https://remont-system.ru/komplektuyushchie/obratnyy-klapan-dlya-otopleniya-vybor-i-ustanovka
  • https://montagtrub.ru/obratnyj-klapan-sistemy-otopleniya-vidy-montazh/
  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/obratnyj-klapan-dlya-otopleniya.html
  • https://otivent.com/obratnyj-klapan-dlja-otoplenija
  • https://StrojDvor.ru/otoplenie/pravilnyj-podbor-obratnogo-klapana-dlya-sistemy/

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой.  А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Разновидности клапанов

  • 1 Разновидности клапанов
  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение Дизельные системы
Клапанс отсасывающим пояском Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма Стакан
Масса Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.



Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?
Аккумулятор с технологией AGM — что это такое и как работает?
Как работает система EBD в автомобиле?
Адсорбер паров бензина — как работает и что это такое,на что влияет

Обратный клапан для насосной станции

Виды клапанов

Видов данной детали существует достаточно много. Вот их список:

  • Пружинный обратный муфтовый. Сделан из двух частей, соединенных между собой резьбой. Разделяет их прочная резиновая прокладка.
  • Пружинный муфтового типа с золотником из латуни. Эта деталь имеет сферическую форму золотника, потому пропускная способность ее намного выше.
  • Комбинированный пружинного вида с воздухоотводом и дренажем. При помощи крана Маевского можно выпустить лишний воздух. Такой вид значительно упрощает обслуживание системы водоснабжения.
  • Обратный пружинный с корпусом из полипропилена. Чаще всего такой тип используется в системах водоснабжения с трубами из аналогичного материала. Насосная станция с такой деталью удобна в обслуживании.

Детали также можно разделить по типу запорного элемента:

  • Подъемные. Запорный элемент может двигаться в них только вниз либо вверх. Пружинка под действием напора воды сжимается и открывает запор. При падении напора, пружина закрывает створку. Поскольку такие клапаны имеют серьезные габариты, в основном используются они в промышленных системах водоснабжения.
  • Шаровые. В таких моделях роль затвора выполняет резиновый либо чугунный шар. Пружин в такой конструкции не предусмотрено. Такие изделия прекрасно справляются со своими задачами как в канализационных сетях, так и в водопроводных.
  • Поворотные. Запор в них имеет вид откидной створки. В основном такие модели применяются там, где диаметр труб составляет более 50 мм.

Принята следующая классификация клапанов по размеру:

  • Стандартный, который используется в большинстве систем водоснабжения.
  • Миниатюрные детали, которые ставятся внутри мест сгонов водяных счетчиков.
  • Небольшие элементы, которые устанавливаются на выходе водяных счетчиков.
  • Крупные изделия из чугуна — в основном устанавливаются в промышленных системах отопления и водоснабжения.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокий уровень безопасности означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас против гидравлического удара.Пожалуйста, перейдите к разделу Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и канализации. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

  • Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики закрытия клапана.
  • Шаровые обратные клапаны: Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается обратно по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на свое седло. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в его положение, а это звук растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов регулирования расхода и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развивается. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание расположенному выше по потоку насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

.

Что такое обратный клапан? Узнайте о типах обратных клапанов и деталях

Что такое обратный клапан?

Клапан, который используется для предотвращения обратного потока в системе трубопроводов, известен как обратный клапан. Он также известен как обратный клапан или NRV. Давление жидкости, проходящей через трубопровод, открывает клапан, в то время как любое изменение направления потока закрывает клапан.

Обеспечивает полный беспрепятственный поток и автоматически закрывается при понижении давления. Точная операция будет зависеть от механизма клапана.

Детали обратного клапана

Он состоит из корпуса, крышки, диска, шарнирного пальца и седла. На изображении ниже вы можете увидеть детали клапана.

Image- TROUVAY & CAUVIN

Типы клапанов

Тип диска определяет тип клапана. Наиболее распространенными типами обратных клапанов являются

  • поворотного типа.
  • Тип подъемника
  • Тип с двумя пластинами
  • Запорный обратный клапан

Давайте узнаем о каждом из них.

Обратный клапан поворотного типа

Изображение - Справочник Министерства энергетики США

Диск в клапане поворотного типа не управляется, поскольку он полностью открывается или закрывается. Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда поток отсутствует. Турбулентность и перепад давления в клапане очень низкие. Конструкция диска и седла может быть металл-металл или металл-композит.

Угол между сиденьем и вертикальной плоскостью известен как угол сиденья и варьируется от 0 до 45 градусов.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидравлического удара. Вертикальное сиденье имеет угол 0 градусов.

Клапан поворотного типа обеспечивает полный, беспрепятственный поток и автоматически закрывается при понижении давления. Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.

Базовый клапан поворотного типа состоит из корпуса клапана, крышки и диска, который соединен с шарниром.

Обратный клапан с наклонным диском

Изображение - Справочник Министерства энергетики США

Клапан с наклонным диском предназначен для преодоления некоторых недостатков обычных клапанов с поворотным механизмом. Конструкция поворотного диска позволяет клапану полностью открываться и оставаться устойчивым при более низких расходах и быстро закрываться при прекращении подачи.

Куполообразный диск плавает в потоке, а жидкость течет как на нижней, так и на верхней поверхности диска. Поскольку диск подпружинен, когда давление прямого потока уменьшается, сила пружины помогает клапану быстро закрыться.На изображении выше вы можете увидеть поток из клапана.

Клапан с поворотным диском доступен в вафельном исполнении и с выступом.

Подъемник шарового и пробкового типа NRV

Конструкция седла подъемного обратного клапана аналогична шаровому клапану. В качестве диска обычно используется поршень или шар.

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, где скорость потока высока. Диск идеально устанавливается на сиденье с полным контактом. Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Когда поток входит ниже седла, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или меняет направление, обратный поток и сила тяжести заставляют диск опускаться на седло. Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые краны.

Здесь вы можете увидеть запорный или поршневой клапан и обратный клапан шарового типа. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с поворотными обратными клапанами.

В некоторых конструкциях заглушек используется пружина для удержания диска в закрытом положении.Это гарантирует, что клапан пропускает жидкость только при достаточном давлении в направлении потока.

Шаровой кран очень прост, так как он просто работает по принципу силы тяжести. Когда в потоке достаточно давления, он поднимает шар вверх, но когда давление уменьшается, шар скатывается вниз и закрывает отверстие.

Двойной пластинчатый / двухдисковый обратный клапан

Двойной пластинчатый обратный клапан известен как обратный клапан-бабочка, обратные клапаны со складывающимся диском, двухдисковый обратный клапан или обратный клапан с разделенным диском. Как следует из названия, две половины диска движутся по направлению к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, чтобы перекрыть поток (колебательное действие).

Использование двойного пластинчатого обратного клапана популярно в жидкостных и газообразных средах низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.

Он на 80–90% легче обычного обратного клапана с полным корпусом. Часто используется в системах, в которых используются дроссельные заслонки.Стоимость установки и обслуживания очень низкая по сравнению с другими типами.

Запорный обратный клапан

Изображение - Справочник DOE

Запорный обратный клапан

представляет собой комбинацию подъемного обратного клапана и проходного клапана. Его можно использовать как обратный клапан или как запорный (стопорный) клапан, например, шаровой клапан. Эти клапаны могут быть закрыты с помощью штока, который не соединен с диском клапана во время нормальной работы, что позволяет использовать эти клапаны как обычный NRV.

Однако, при необходимости, шток используется для удержания свободно плавающего диска напротив седла клапана, точно так же, как шаровой клапан. Эти клапаны доступны в тройнике, тройнике и угловом исполнении. Клапаны поворотного и поршневого типа обычно используются в качестве запорных обратных клапанов.

Применение обратного клапана (NRV)

Обратные клапаны (обратный клапан) используются в системе трубопроводов для предотвращения обратного потока. Линия нагнетания вращающегося оборудования, такого как насос и компрессор, всегда оснащена обратным клапаном для предотвращения обратного потока.

Преимущества и недостатки

Вы можете догадаться, почему я не упомянул какие-либо преимущества или недостатки обратного клапана?

Единственная функция обратного клапана - предотвращение обратного потока. Нет лучшей альтернативы. Да, вы можете выбрать лучший NRV из различных доступных типов, которые вы изучили, но вы не можете дополнить обратный клапан другим клапаном.

Нажмите здесь, чтобы узнать о других типах клапанов

.

типов обратных клапанов | Обратные клапаны разные

Обратный клапан используется для остановки обратного потока в системе трубопроводов. Это также называется обратным клапаном (NRV).

Типы обратных клапанов

Обратные клапаны доступны в следующих исполнениях:

  1. Обратные клапаны поворотные
  2. Обратные клапаны с поворотным диском
  3. Межфланцевые обратные клапаны
  4. Дисковые обратные клапаны
  5. Поршневые обратные клапаны
  6. Шаровые обратные клапаны
  7. Двойные обратные клапаны
  8. Предохранительные обратные клапаны

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ

Поворотные обратные клапаны

доступны с прямым корпусом и Y-образной конструкцией.Диск подвешивается к корпусу с помощью шарнирного пальца и уплотняет седло, которое является одним целым с корпусом.

Эти клапаны обычно используются размером 2 дюйма и более. Обратные клапаны поворотные могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Реакция закрытия поворотного обратного клапана медленнее по сравнению с обратным клапаном подъема из-за более длительного хода диска и инерции диска.

Отраслевые нормы и стандарты
  • Конструкция клапана: BS 1868 / API 6D
  • Испытание под давлением: BS 6755-I
  • Лицом к лицу: ANSI B 16.10
  • Сверление фланца: ANSI B 16.5 / BS 10 Table / DIN / IS / JIS Std.
  • Конец под сварку встык: ANSI B 16.25
  • Лицом к лицу: ANSI B 16.10
  • Конец под сварку внахлест: ANSI B 16.11
  • Резьбовое соединение: ANSI B 1.20.1 (BSP / NPT)

ОБРАТНЫЙ КЛАПАН НАКЛОННОГО ДИСКА

Обратные клапаны

с наклонным диском устанавливаются между двумя фланцами и обеспечивают компактную установку для приложений большого диаметра.

Эти клапаны можно устанавливать в горизонтальном и вертикальном положении.

Они обеспечивают быстрое закрытие и особенно подходят для пульсирующих потоков сжимаемых жидкостей.

ОБРАТНЫЙ КЛАПАН С СТАКАННЫМ ТИПОМ

Обратный клапан бесфланцевого типа

имеет короткие габаритные размеры и малый вес, что позволяет легко и экономить место при установке между сопряженными фланцами.

Клапаны подходят для установки между приварной шейкой или накладными фланцами различных стандартов.

Они специально разработаны для применений, где важна низкая потеря давления.Открытие и закрытие клапана происходит при чрезвычайно низком перепаде давления на диске клапана.

Комбинация эксцентрикового вала диска с седлом диска гарантирует принудительное отключение возвратной среды. Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости.

ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН

Однодисковый обратный клапан (дисковый обратный клапан бесфланцевого типа) состоит из четырех основных компонентов: корпуса, диска, звездообразной направляющей и пружины.

Дисковые обратные клапаны открываются давлением жидкости и закрываются пружиной сжатия, как только поток останавливается, что предотвращает обратный поток.

Конструкция межфланцевых однодисковых обратных клапанов с пружинной нагрузкой сэндвич-типа позволяет устанавливать их между любыми фланцами различного стандарта и в любом положении; включая вертикальные трубопроводы, по которым жидкость течет вниз.

КЛАПАН ОБРАТНЫЙ ПОРШЕНЬ

Поршневые обратные клапаны

обычно используются для защиты насосов или аналогичного оборудования, позволяя потоку течь только в одном направлении и предотвращая реверсирование потока из-за противодавления.

Поршневые обратные клапаны сконструированы с корпусами шаровых клапанов, создающих повышенное падение давления в трубопроводе. Такая конструкция обеспечивает плотное уплотнение, а также быструю реакцию на импульс закрытия.

Обратные клапаны с металлическими седлами могут не обеспечивать герметичность при использовании в газовой или жидкостной системе с низким давлением обратного потока или жидкостях, содержащих частицы.

КЛАПАН ОБРАТНЫЙ ШАРОВОЙ

Шаровой обратный клапан - один из немногих обратных клапанов, который хорошо подходит как для водоснабжения, так и для сточных вод.

Шаровые обратные клапаны

просты в эксплуатации и обычно используются в небольших насосах и в системах с низким напором.

Рассмотрите возможность добавления дополнительной поперечной дуги к системе трубопроводов для обеспечения безопасности; шаровые обратные клапаны имеют наибольшую тенденцию к захлопыванию из-за высокой инерции большого хода шара.

Когда шаровые обратные клапаны сталкиваются с высоким давлением и динамикой, это может привести к сильному хлопку.

ОБРАТНЫЙ КЛАПАН С ДВОЙНОЙ ПЛАСТИНКОЙ

Двойной пластинчатый обратный клапан состоит из двух подпружиненных пластин, закрепленных на центральном шарнирном штифте.

Когда поток уменьшается, пластины закрываются под действием торсионной пружины до того, как произойдет реверсирование потока.

Все вместе взятые характеристики делают двойной пластинчатый обратный клапан наиболее эффективной и универсальной конструкцией. Его также называют SILENT CHECK VALVE .

Его намного проще установить между стандартными прокладками и фланцами трубопровода, и поэтому его установка и обслуживание более экономичны. Его конструкция соответствует API 594 и API 6D, тестирование - API 598.

Его также называют обратным клапаном-бабочкой .

ОБРАТНЫЙ КЛАПАН БЕЗЗАХЛОПНОЙ

Поворотный обратный клапан внезапно закрывается из-за силы тяжести и вызывает скачок давления, вызывающий ударные волны.

Эти волны высокого давления вызывают серьезную нагрузку на систему трубопроводов.

Эту проблему можно минимизировать, установив обратный клапан Non-Slam. Обратный клапан Non-Slam не зависит от силы тяжести. По мере того, как скорость жидкости на входе замедляется, усилитель пружины на клапане начинает закрывать диск.

К тому времени, когда скорость на входе достигает 0, диск полностью закрывается. С устранением обратного потока сила, необходимая для создания гидравлического удара с обеих сторон клапана, существенно снижается.

статей, которые могут вам понравиться:
Кавитация регулирующего клапана
Принцип действия управляющего клапана
Характеристики трима клапана
Приводы для молотков
седельный клапан против Задвижка
.

Обратный клапан - wikiwand

Для более быстрой навигации этот iframe предварительно загружает страницу википедии для Обратный клапан .

Подключено к:
{{:: readMoreArticle.title}}

Из Википедии, свободной энциклопедии

{{bottomLinkPreText}} {{bottomLinkText}} Эта страница основана на статье в Википедии, написанной участники (читать / редактировать).
Текст доступен под CC BY-SA 4.0 лицензия; могут применяться дополнительные условия.
Изображения, видео и аудио доступны по соответствующим лицензиям.
{{current.index + 1}} из {{items.length}}

Спасибо за жалобу на это видео!

Пожалуйста, помогите нам решить эту ошибку, написав нам по адресу support @ wikiwand.com
Сообщите нам, что вы сделали, что вызвало эту ошибку, какой браузер вы используете и установлены ли у вас какие-либо специальные расширения / надстройки.
Спасибо! .

Что такое шаровой обратный клапан и где он используется?

Что такое шаровой обратный клапан?

Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Если производительность насоса недостаточна, можно выбрать более легкий шар, а если гидравлический удар возникает при остановке насоса, его можно решить, выбрав более тяжелый шар.

Шаровые обратные клапаны

часто предпочтительны для использования на насосных станциях, которые редко обслуживаются, поскольку они требуют лишь ограниченного обслуживания, как правило, если шар издает шум, вызванный недостаточной производительностью насоса или гидравлическим ударом.

Клапаны обратные шаровые АВК

Шаровые обратные клапаны

AVK являются самоочищающимися, поскольку во время работы шар вращается, что исключает риск застревания примесей на шаре. Стандартный шар имеет металлический сердечник с резиновым покрытием из бутадиен-нитрильного каучука, а твердость резины оптимизирована для предотвращения застревания шара в седле.Шарики из полиуретана подходят для абразивных сред, а также в тех случаях, когда требуются шары разного веса для предотвращения шума и гидроудара. Полное и гладкое отверстие обеспечивает полный поток с низкой потерей давления и устраняет риск отложений на дне, которые могут помешать плотному закрытию.

Шаровые обратные клапаны

AVK доступны из высокопрочного чугуна с эпоксидным покрытием внутри и снаружи, с фланцами DN50-600 и внутренней резьбой BSP DN32-50. Кроме того, они доступны из нержавеющей стали AISI 316 для установки в агрессивной среде с фланцами DN80, 100 и 150 и с внутренней резьбой BSP в DN32-80.

Обзор функций
  • Самоочищающаяся конструкция
  • Полнопроходной и гладкий канал обеспечивает низкую потерю напора
  • Герметичность при минимальном противодавлении
  • Полиуретановые шарики для абразивных сред
  • Доступны шары разного веса
  • Из высокопрочного чугуна или кислотостойкой нержавеющей стали
  • Доступны до DN 600
Типичные проблемы - и как их избежать с помощью правильных шаровых обратных клапанов:
  • Эффект гидроудара: используйте шар + 20% веса
  • Вибрации и резонанс от клапана: используйте шар - 20% веса
  • Мяч застревает в седле: используйте мин.Шор 60 резина на шаре или металлический сердечник в шаре
.

Типы обратных клапанов, конструкция, применение и преимущества

Обратные клапаны предназначены для пропускания потока в одном направлении с минимальным сопротивлением и предотвращения обратного или обратного потока с минимальной утечкой. Основными типами используемых обратных клапанов являются проверка подъема тройникового типа, проверка поворота, проверка наклонного диска, проверка подъема звезды и шаровой клапан, показанные на рис. От A до E соответственно.


Конструкция обратного клапана
Базовый обратный клапан состоит из корпуса клапана, крышки или крышки и диска, который прикреплен к шарниру и отклоняется от седла клапана, чтобы позволить жидкости течь в прямом направлении, как в проверке с поворотным или наклонным диском. клапан, и возвращается в седло клапана, когда поток на входе прекращается.Таким образом предотвращается обратный поток. В обратных клапанах со складывающимся диском диск состоит из двух половин, прикрепленных посередине. Две половины складываются назад, когда начинается поток вверх по потоку. Приводимые в действие пружиной, две половины быстро закрывают путь потока, когда поток вверх по потоку прекращается. В случае подъемно-обратных клапанов диск имеет форму поршня, который перемещается из пути потока восходящим потоком и возвращается к седлу клапана под действием силы тяжести, чтобы остановить обратный поток. Шаровые обратные клапаны имеют диск в виде шара.Доступны обратные клапаны размером от NPS ¹⁄₄ (DN 6) до NPS 72 (DN 1800). Могут быть доступны другие размеры для удовлетворения конкретных требований к размеру. В зависимости от требований к конструкции трубопроводной системы обратный клапан может иметь концы под сварку встык, муфту, резьбу или фланцы.
Преимущества обратных клапанов
Они самоприводятся и не требуют внешних средств для приведения клапана в действие для открытия или закрытия. Они быстро действуют.
Недостатки обратных клапанов

Ниже приведены некоторые из недостатков обратных клапанов:

1.Поскольку все движущиеся части закрыты, трудно определить, открыт клапан или закрыт. Кроме того, невозможно оценить состояние внутренних частей.

2. Каждый тип обратного клапана имеет ограничения на конфигурацию установки.

3. Тарелка клапана может застрять в открытом положении.

Типы обратных клапанов
Поворотный обратный клапан
Рис. A: Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое или полностью закрытое положение.Доступно множество различных конструкций дисков и седел для удовлетворения требований различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, также обеспечивают лучшую герметичность. Угол посадки, угол между сиденьем и вертикальной плоскостью, может варьироваться от 0 до 45 градусов. Вертикальные сиденья имеют угол 0. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидравлического удара.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов.

Подъемный обратный клапан

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, когда скорость потока высока. В обратных клапанах с подъемным механизмом поршневой диск точно направляется за счет длительного контакта и плотной скользящей посадки с идеально отцентрованной передней крышкой. Стенки поршня и торпедо примерно одинаковой толщины. Большие паровые рубашки расположены снаружи переднего бачка и внутри поршня, чтобы исключить заедание из-за дифференциального расширения.Кольцо седла имеет цилиндрическую конструкцию тяжелого равномерного поперечного сечения. Обычно он ввинчивается и приваривается. Отверстие для потока имеет полный размер порта. См. Рис. А и Г.

Рис. B: Обратный клапан подъема

Конструкция седла обратного клапана аналогична седлу шарового клапана. Диск обычно имеет форму поршня или шара. Обратные клапаны с шаровой опорой используются при работе с высоковязкими жидкостями. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с обратными клапанами.

Рис. G: Обратный клапан подъема с тройниковой схемой
Подъемные обратные клапаны поршневого типа имеют тенденцию заклинивать в открытом положении, когда рабочая жидкость имеет осадок над поршнем. Обратные клапаны с большим подъемом снабжены уравнительной линией между камерой над диском и выходной стороной клапана.
Обратный клапан с наклонным диском
Рис.C: Обратный клапан с поворотным диском

Обратный клапан с поворотным диском призван устранить некоторые недостатки, присущие обычным поворотным обратным клапанам. Сочетание конструктивных особенностей позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при прекращении прямого потока. Куполообразный диск плавает в потоке с жидкостью как на нижней, так и на верхней поверхности, таким образом, он имеет минимальный эффект рывка. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках.Эти свойства увеличивают подъем клапана и снижают вызванные потоком динамические нагрузки на систему трубопроводов. См. Рис. C.

Обратные клапаны со складывающимся диском
Рис. D: Обратный клапан с откидным диском

Этот клапан также называют двухдисковым обратным клапаном или двухдисковым обратным клапаном. См. Рис. D. Он изготавливается по схеме вафельного корпуса и доступен с мягкими или жесткими седлами. Он очень популярен в жидкостях и газах низкого давления.Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда важны пространство и удобство.

Вертикальный или продольный обратный клапан

Эти клапаны доступны в двух конфигурациях: проходной шаровой обратный клапан и полностью управляемый диск с мягким или твердым седлом. Прямоточные шаровые обратные клапаны могут использоваться как в вертикальном, так и в горизонтальном исполнении. Встроенные обратные клапаны с полностью направляемым диском должны иметь подпружиненное закрытие при использовании в горизонтальных линиях.В вертикальных линиях встроенные обратные клапаны с направляющими дисками могут быть снабжены или не иметь подпружиненного закрытия. Пружинное закрытие не только помогает быстро закрыть клапан, но и сводит к минимуму вероятность гидравлического удара, предотвращая реверсирование потока
.

Шаровой обратный клапан
Их можно использовать в приложениях с пульсирующими потоками, например, в нагнетательной линии поршневого компрессора. Благодаря компактному размеру они идеально подходят для использования в ограниченном пространстве.
Запорный обратный клапан

Запорный обратный клапан может использоваться как однонаправленный обратный клапан или как запорный (стопорный) клапан, например, запорный или шаровой клапан. При нормальной работе системы эти клапаны используются как обычные обратные клапаны; однако при необходимости эти клапаны можно закрыть с помощью винтового штока, который не прикреплен к диску клапана. Шток, когда он полностью закручен, прижимает свободно плавающий диск к седлу клапана, как в задвижке или шаровом клапане.Эти клапаны доступны в тройниковом, тройном, угловом и наклонном исполнении.

Рис. E: Проверка упора поворотного диска
Рис. F: Проверка упора в виде звезды

Обратные клапаны поворотно-поршневой конструкции с подъемными дисками обычно используются в качестве запорных обратных клапанов. См. Рис. E и F.

Рекомендации по применению

Сила тяжести играет важную роль в функционировании обратного клапана, поэтому всегда следует учитывать расположение и ориентацию обратного клапана.Подъемные и шаровые обратные клапаны всегда должны располагаться так, чтобы направление подъема было вертикальным. Ограничители поворота должны быть расположены так, чтобы диск всегда закрывался свободно и положительно под действием силы тяжести.


Скорость потока жидкости через клапан оказывает значительное влияние на срок службы обратного клапана. Размер клапана должен быть таким, чтобы скорость жидкости в нормальных условиях была достаточной для того, чтобы диск был полностью открыт и прижат до упора. Это сводит к минимуму дрожание диска, которое является основной причиной отказа клапана.Кроме того, обратный клапан не должен располагаться сразу после источника турбулентности, такого как насос, колено, регулирующий клапан или тройник.


Рекомендуется следовать рекомендациям производителя для обеспечения необходимого прямого участка трубы перед обратным клапаном. Некоторые производители рекомендуют длину прямого участка трубы до клапана с диаметром от 8 до 10. Иногда планировка и доступное пространство могут не соответствовать рекомендациям производителя.Необходимо оценить альтернативы и применить наиболее разумный и осуществимый подход.


Поворотный обратный клапан можно использовать на вертикальном участке трубопровода только при восходящем потоке. Кроме того, скорость потока и давление жидкости должны быть адекватными, чтобы преодолеть вес диска и повернуть его в полностью открытое положение. Прямоточные шаровые обратные клапаны подходят для использования в горизонтальных или вертикальных линиях.


Если предполагается, что поток пульсирующий и низкий, использование поворотного обратного клапана не рекомендуется.Из-за постоянных хлопков поворотного диска по седлу клапаны получают значительные повреждения, и иногда поворотные диски могут расшататься.

Таблица 1: Применение обратных клапанов

В таблице 1 приведены предварительные рекомендации по выбору подходящего типа обратного клапана. Пользователь должен оценить особенности конкретного приложения, чтобы выбрать подходящий клапан для этого приложения.

Типичные области применения обратных клапанов
В таблице 1 приводится краткое описание различных типов обратных клапанов и их типичных применений.Предварительные рекомендации этой таблицы могут быть использованы для определения подходящего обратного клапана для конкретного применения с учетом специфики применения. .

Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить

Обратный клапан в бензонасосе автомобиля не допускает критического повышения давления в магистрали топливоподачи. Эта деталь обеспечивает стабильную работу ДВС в режиме холостого хода. Нормально функционирующая арматура предотвращает разрывы магистральных каналов. В схему топливных систем автомобилей с двигателями инжекторного и карбюраторного типа входят обратные клапаны давления топлива (ОКДТ).

Что представляет собой обратный клапан

Обратный клапан в топливной системе должен пропускать топливо только в одну сторону. Это основное назначение ОКДТ. При неработающем бензонасосе устройство автоматически запирает обратный топливопровод, чтобы неиспользованное горючее не перетекало в бак.

При исправно работающей арматуре значение давления в трубах магистрали после остановки ДВС долго не падает. Деталь небольшого размера откалибрована. В составе конструкции несколько элементов:

  • корпус с выходами;
  • клапан шарикового типа с седлом, выполненным из мягкого металла;
  • мембрана;
  • пружина.
Замечание!

Улучшение пусковых характеристик ДВС — главная функция выпускного клапана. Рабочая деталь, установленная в определенном месте топливной магистрали, поддерживает оптимальное значение остаточного давления.

Понять, как работает установленный на рампу клапан, не сложно:

  1. При работающем ТНВД ОКДТ не препятствует движению топлива в прямом направлении.
  2. Когда бензонасос отключается ( при остановке двигателя), в магистрали возникает обратный ток рабочей жидкости.
  3. Обратный ток топлива создает давление, которое запирает клапан.
  4. Топливо остается в магистрали, создавая остаточное давление.

От маленького устройства зависит работа всей топливной системы транспортного средства. Если в магистрали отсутствует остаточное давление, при каждом запуске двигателя его приходится создавать. Водитель вынужден тратить дополнительное время на прокрутку стартера.

Как найти устройство

Есть модели, в которых клапан вмонтирован в корпус топливной рампы. Распространенное место монтажа — участок топливной магистрали, находящийся между инжекторами и баком.

Есть транспортные средства, в которых деталь вмонтирована прямо в корпус бензонасоса. У современных автомобилей, оснащенных системой предпускового подогрева топлива, корпус ОКДТ размещен до предпускового подогревателя. Место установки связано с маркой машины:

Марка (модель) Где установлен ОКДТ

Рено Магнум



В промежутке межу топливными насосами





Tatra

КАМАЗ 740

Грузовики Магнум

До системы подогрева

ВАЗ 2114



Бензонасос



ВАЗ 2110 (16-клапанная модель)

Справка!

В старых автомобилях бензонасос устанавливали на блок цилиндров. Его оснащали герметичным выпускным клапаном, чтобы неиспользованное горючее не перетекало назад в бак.

Почему ОКДТ путают с РДТ

Многие автолюбители считают обратным клапаном регулятор давления топлива (РДТ). На деле это разные по конструкции и назначению детали. Клапаны РДТ бывают двух видов:

  • модулированные атмосферным давлением;
  • вакуум-модулированные.

Справка!

Назначение РДТ — удерживать определенный уровень давления в трубах. Его устанавливают в топливные магистрали двигателей двух видов — дизельном, инжекторном. Клапан регулятора давления всегда работает параллельно с ОКДТ.

В транспортных средствах с «обраткой» участок монтажа клапана, регулирующего давление, расположен на топливной рампе. Он находится между топливной направляющей и возвратным трубопроводом. Если обратная магистраль отсутствует в схеме, деталь устанавливают в корпусе топливного бака. От исправной работы устройства зависит производительность форсунок и стабильная работа двигателя.

Признаки неисправности

О неисправности топливной системы свидетельствуют характерные признаки:

  • после простоя двигатель нестабильно запускается;
  • топлива расходуется больше;
  • идет дым из выхлопной трубы при разгоне;
  • при ТО зафиксировано повышенное содержание CH и CO.

Признаки неисправного обратного клапана в бензонасосе:

  • мотор на минимальных оборотах работает нестабильно;
  • чтобы запустить двигатель, приходится многократного вращать стартер, одновременно нажимая педаль газа;
  • топливные шланги подтекают, подтяжка хомутов не решает проблему;
  • в режиме холостого хода резко меняются обороты.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Замечание!

Эталонные значения в разных отделах топливной системы: 3,2 бар — норма для бензонасоса, для топливной рампы — 2–3 атм. Резкое падение давления — признак неисправности.

Бывалые автолюбители проводят замер в следующей последовательности:

  • вечером подключают манометр;
  • машину сначала заводят, потом глушат;
  • утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Замечание!

Плохой бензин вредит всем узлам топливной системы: приходят в негодность фильтры, регулятор давления, обратный клапан.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом. С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом. Меряют давление в нескольких режимах.

Номер измерения Режим Нормальное давление
1

При включенном зажигании

Не ниже 3 атм.

2

Холостой ход

2,5–2,7 атм.

3

Пережата трубка «обратки»

Больше 6 атм.

4

Нажата педаль газа

Снижается при перегазовки от 3 до 2,5 атм.

Способы устранения неисправности

Для замены неисправной детали выбирают запчасть с сечением того же размера, что было у старого устройства. При несоответствии клапан начнет проскакивать. Место для установки выбирают на отрезке между фильтром и топливным насосом.

Замечание!

Проверяют работу новой детали просто. Заезжают на горку, если мощность при этом резко не падает, значит, изделие идеально подошло по сечению.

В некоторых моделях автомобилей проще поменять бензонасос, чем снять неисправный обратный клапан. Обычно такое решение предлагают на СТО. Автолюбители, самостоятельно ремонтирующие свои автомобили, выбирают другие варианты:

  • промывают деталь от засора мощной струей воды, для этого используют автомобильную мойку;
  • удаляют частицы грязи легким постукиванием по корпусу;
  • устанавливают на топливопровод еще один обратный клапан.

При появлении «симптома» неисправности обратного клапана специалисты рекомендуют провести диагностику. Неважно, где ее делать — на СТО или своими силами, главное — найти причину нестабильной работы двигателя и вовремя устранить ее.

Шариковый обратный клапан - как он устроен?

Топливные системы автомобильных двигателей внутреннего сгорания являют собою довольно сложные устройство, без знания базовых определенных которого приближаться вообще не следует. Главными составными, которые способны победить любую возникшую неисправность в данном устройстве являются знания, что касаются устройства и его конструктивной составной и минимальный опыт, который приобретается со временем. Если же автомобилист новичок, то ему не следует даже пробовать туда внедряться, так как нужен определенный период времени для освоения и тренировки.

Топливная система являет собою один из сложнейших комплексов устройств транспортного средства. Хотя, на первый взгляд, вся система может показаться «детским лепетом» и даже новичок подумает, что сможет с ней справится. Это обманное ощущение и мнение, так как множество конструктивных деталей, элементов, в случае их случайного повреждения могут привести к тому, что в ремонте или частичной замене будет нуждаться не отдельная деталь или элемент, а придется производить тотальную замену или тотальный ремонт всего узла, что может повлечь за собой высокие семейные материальные расходы.

1. Что такое шариковый обратный клапан.

Все обратные клапаны, которые встречаются в любой гидравлической системе, будут иметь одно общее, что будет их функциональное кредо. Так, функциональная составная в предназначении обратных клапанов заключается в обеспечении движения жидкости лишь в одном направлении по магистрали. Такое действие может быть необходимым в самых разнообразных случаях. Тем не менее, применительно это будет к топливной системе. Связано это непосредственно с тем, что устройство обратного клапана способно предотвращать слив неиспользуемого топлива прямиком в бак из топливопровода. Это может быть вызвано по множеству причинам, но суть является таковой. Все это будет касаться как двигателей внутреннего сгорания бензиновых с карбюратором, так и двигателей внутреннего сгорания с инжектором, так и систем питания, которые используют дизельные двигатели.

Если обратиться к конструктивной составной, то устройство обратного клапана является достаточно простым, так как являет собою обычный шариковый клапан с точно откалиброванным седлом, которое выполняется из достаточно мягкого металла. Само устройство клапана пропускает топливо в одном направлении и беспрепятственно. Кроме того, само топливо не может поступать обратно в бак, что будет запирать клапан своим собственным уровнем давления. Элементарное устройство, в котором нет ничего сложного, иногда приходит в неисправность, что вызывает достаточно серьезные проблемы со всей топливной системой транспортного средства.

Достаточно часто автомобилисты путают обратный клапан с клапаном редукционным, что в корне является заблуждением. Дизельные и инжекторные устройства двигателей, где работа системы питания подпитывается определенным давлением, редукционный клапан будет отвечать за стабилизированное давление. Тем не менее, данное устройство работает в паре с обратным клапаном. Все проблемы могут быть логично решены по мере поступления их в систему.

2. Где находится шариковый обратный клапан.

Всякого врага следует знать в лицо. Исходя из этого, следует начать с поисков шарикового обратного клапана в системе питания автомобиля. Данное устройство может располагаться непосредственно в корпусе бензонасоса у инжектора, или же на топливной раме и в топливопроводе между топливными форсунками и бензобаком. На дизелях данное устройство устанавливается между ручным насосом низкого давления и ТНВД для стабилизации давления на выходе в насос высокого давления. В дизелях, которые имеют систему предпускового подогрева топлива, устройство обратного клапана обязательно располагается перед системой подогрева.

Большинство легковых автомобилей отечественного автопрома, которые оснащаются инжекторами, устройство обратного клапана устанавливается на топливной рампе и в бензонасосе, что является аналогом дизельной системы.

Старые карбюраторные автомобиле, которые являются классическими заднеприводными моделями, бензонасос и играет роль обратного клапана, который устанавливается на блоке цилиндров. Здесь данное устройство способно не пропускать топливо обратно в бак, посредством герметического выпускного клапана бензонасоса. При утрате клапаном герметичности, бензин будет полностью уходить в бак, а запуск двигателя внутреннего сгорания будет возможным лишь при одном условии – условии ручной подкачки.

Предусмотрительные и дальновидные автовладельцы устанавливают клапана обратки самостоятельно для того, чтобы пуск двигателя стал облегченным. Старые варианты автомобилей, которые имеют определенные затруднения в пуске достаточно просто было купить и вставить в систему питания обратный шариковый клапан как можно ближе к моноинжектору или карбюратору. Тогда топливо перестает сливаться по стандартной рабочей магистрали обратно в бак, вследствие чего пуск становится нормальным и при минусовых погодных температурах.

3. Что ждать от нерабочего шарикового обратного клапана.

К сожалению, ничего хорошего не следует ждать от нерабочего устройства шарикового обратного клапана. В своем минимуме, поломка данного устройства приведет к затрудненному запуску двигателя. Все завоздушивание системы питания дизельных двигателей является достаточно проблематичной поломкой в дороге. Инжекторы также не особо благосклонны к наличию воздуха непосредственно в данной системе.

Все неприятности начнутся с того момента, когда автомобилист заглушит двигатель, а то топливо, которое ориентировочно должно было ждать следующего запуска, возвратится в бак по рабочей магистрали. Место данного топлива и займет воздух. Для нового запуска двигателя нужно произвести нормализацию давления в системе, а само топливо подать непосредственно к форсункам. Для того, чтобы это сделать, нужно крутить двигатель стартером около одной минуты, следовательно, о запуске с пол-оборота вообще не может быть и речи.

Непонятные и не очень приятные ситуации могут возникнуть и тогда, когда обратный клапан будут путать с регулятором давления, который устанавливается на топливной рампе в большинстве двигателей внутреннего сгорания с инжекторными системами питания.

Работа его заключается в том, чтобы выравнивать уровень давления на участке топливной рампы. В противном случае сама форсунка не получит просто топливо под необходимым уровнем давление, вследствие чего будет невозможным подача его в камеру сгорания. Когда зажигание будет отключено, регулятор будет прекращать подачу топлива на все форсунки, вследствие чего запорный механизм приведется в действие. Именно так отсечется от бензонасоса с обратным клапаном часть топливной магистрали до топливной рампы. Только теперь обратный шариковый клапан будет отвечать за наличие топлива в системе. Если же проверить, кто в такой ситуации виноват, то следует обратить внимание на давление в топливной рампе. Если оно в норме, то виноват именно шариковый обратный клапан.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Обратный клапан для топливного насоса – АвтоТоп

Поддержка постоянного давления топлива в ТНВД дизельных двигателей — обязательное условие работы данного агрегата и всей системы питания. Постоянство давления достигается применением перепускных (редукционных) клапанов — все об этих деталях, их типах и конструкции, работе и замене читайте в статье.

Что такое перепускной клапан ТНВД

Перепускной клапан ТНВД (редукционный клапан) — узел топливного насоса высокого давления систем питания дизельных двигателей, регулируемый клапан (гидравлический дроссель) для слива излишков топлива и поддержания необходимого давления топлива в насосе.

Перепускной клапан выполняет несколько функций:

  • Слив избыточного топлива из насоса;
  • Удаление воздуха, попавшего в топливную систему;
  • Поддержка постоянного давления топлива внутри насоса (в каналах насосных секций многосекционных ТНВД и в корпусе распределительных ТНВД).

Редукционный клапан представляет собой автоматический гидравлический дроссель — устройство, создающее сопротивление потоку жидкости и обладающее возможностью изменять интенсивность этого потока в зависимости от гидравлического давления. В определенном диапазоне давлений перепускной клапан закрыт или создает высокое сопротивление потоку жидкости, при превышении некоторого порогового давления клапан открывается и сбрасывает излишки топлива из насоса, предотвращая дальнейший рост давления.

Перепускной клапан входит в состав секции низкого давления ТНВД, он работает автоматически и лишь нуждается в регулировании для установления порога срабатывания.

Типы, конструкция и принцип работы перепускного клапана ТНВД

Прежде всего, следует отметить, что сегодня существует несколько типов клапанов, обеспечивающих перепуск топлива в ТНВД:

  • Перепускной (редукционный) клапан в многосекционных насосах;
  • Перепускной (редукционный) клапан регулирования давления внутри корпуса (на входе в насосную секцию топливоподкачивающего насоса) в ТНВД распределительного типа;
  • Клапан дросселирования перепуска в насосах распределительного типа.

Каждый из клапанов имеет свои конструктивные особенности и занимает определенное место в топливном насосе высокого давления.

Перепускной клапан в многосекционных ТНВД. Данный клапан устанавливается в передней стенке корпуса насоса, он связан с каналами подачи топлива от топливоподкачивающего насоса на нагнетательные секции. Конструктивно клапан очень прост: его основу составляет корпус, внутри которого располагается подпружиненный запорный элемент в виде шарика или диска. Корпус может быть двух типов:

  • Болт. Клапан выполнен в виде болта, внутри которого располагается запорный элемент, а на стенках выполнено два или более отверстий для отвода топлива в обратную магистраль. Болт вворачивается в корпус насоса, он удерживает соединительный ниппель, к которому присоединяется обратная магистраль;
  • Штуцер. Клапан выполнен в виде штуцера, внутри которого располагается запорный элемент. Штуцер вворачивается в корпус насоса, а к наружной резьбе присоединяется обратная магистраль.

Работает перепускной клапан этого типа следующим образом. При низком давлении в подводящей магистрали клапан закрыт за счет усилия пружины — топливо подается к нагнетательным секциям. При изменении режима работы двигателя меняется и работа ТНВД и топливоподкачивающего насоса, в какой-то момент давление топлива в подводящей магистрали повышается, что может затруднять работу нагнетательных секций. При превышении порогового давления (которое лежит на уровне 58-80 кПа) преодолевается усилие пружины и клапан открывается — происходит сброс излишков топлива в бак через обратную магистраль. При падении давления клапан вновь закрывается.

Следует отметить, что в многосекционных насосах редукционный клапан отвечает, в основном, за отвод излишком топлива, а удаление воздуха из системы осуществляется клапаном-жиклером, установленным на фильтре тонкой очистки топлива.

Перепускной клапан распределительных ТНВД. Данный клапан выполняет те же функции, что и перепускной клапан многосекционных насосов. Он устанавливается сразу за топливоподкачивающим насосом и осуществляет сброс излишков топлива при повышении давления. Клапан может выполняться в виде болта или штуцера, также он может встраиваться непосредственно в корпус насоса.

Клапан дросселирования перепуска распределительных ТНВД. Данный узел объединяет в себе две детали — жиклер слива топлива и собственно перепускной клапан. В насосах распределительного типа присутствует сливной жиклер — отверстие малого диаметра, через которое постоянно осуществляется слив топлива в обратную магистраль. Жиклер обеспечивает циркуляцию топлива через насос, за счет чего происходит охлаждение деталей агрегата и удаление из него воздуха. В некоторых насосах жиклер как таковой отсутствует, он объединяется с клапаном дросселирования перепуска, который при низком давлении всегда пропускает некоторое количество топлива, а при росте давления открывается и сбрасывает излишки топлива в обратную магистраль.

Клапан дросселирования перепуска имеет конструкцию, аналогичную обычному перепускному клапану, однако в его корпусе выполнено дополнительное отверстие малого диаметра — жиклер, постоянно соединенный с обратной магистралью. Запорный элемент клапан находится выше жиклера и не закрывает его. При росте давления запорный элемент преодолевает упругость пружины, поднимается и открывает основное сливное отверстие — в этом случае излишки топлива поступают в обратную магистраль. При падении давления запорный элемент возвращается в первоначальное положение и слив топлива происходит только через жиклер.

Клапан дросселирования перепуска обычно выполняется в виде болта, который вворачивается в резьбу на корпусе ТНВД и соединяется с обратной магистралью с помощью ниппеля.

Правильный выбор и замена перепускного клапана ТНВД

Редукционные клапаны имеют крайне простое устройство, однако они постоянно подвергаются высоким нагрузкам и довольно часто выходят из строя. Неисправность клапана проявляется ухудшением работы двигателя — он теряет приемистость и на некоторых режимах заметны ухудшения его характеристик. В этих случаях необходимо демонтировать и проверить клапан, и, если он неисправен — произвести замену.

Для замены необходимо выбирать перепускной клапан того же типа и модели, что установлен на ТНВД производителем — только в этом случае есть гарантии, что клапан имеет необходимые характеристики и обеспечит нормальную работу насоса. Многие клапаны допускают регулировку давления, при котором происходит перепуск топлива — данную регулировку необходимо производить в строгом соответствии с инструкцией по ТО и ремонту автомобиля/трактора. Как правило, регулировка сводится к изменению числа шайб, подкладываемых под головку клапана, хотя здесь есть и исключения — все зависит от конкретного типа устройства.

При верном выборе, замене и регулировке редукционного клапана топливный насос будет эффективно работать на всех режимах, обеспечивая нормальные рабочие характеристики силового агрегата.

Тема в разделе "Ремонт Ауди", создана пользователем Dmitriu, 12 апр 2007 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Устранение неисправности: обратный клапан топливной системы

Топливные системы автомобильных двигателей — это довольно сложное устройство, к которому без знания определенных базовых понятий приближаться противопоказано. Знание матчасти и минимальный опыт — это главные составляющие, которые помогут победить любую неисправность. Нахрапом даже колесо разбортировать не получится. Тренировка нужна. А топливная система — сложный комплекс устройств, которые только на первый взгляд кажутся элементарными.

На фото топливная система авто, ремонт которой должен делать только специалист

Даже обычная система питания старенького ВАЗ 2101 может выкинуть такой фокус, что современным технологичным двигателям и не снилось, не говоря уже о дизелях последних лет выпуска, где на каждый сантиметр топливной магистрали приходится по два электронных датчика. Такая пустяковая штука, как обратный клапан, может вызвать ступор и у опытного механика, но если среднестатистический автолюбитель заговорил об обратном клапане, значит, стоит разобраться с этим подробнее.

Обратный клапан топливной системы

Любой обратный клапан в любой гидравлической системе служит для того, чтобы обеспечивать движение жидкости по магистрали только в одном направлении. Это может быть необходимо во многих случаях, но применительно к топливной системе, обратный клапан предотвращает слив неиспользуемого топлива из топливопровода в бак. По разным причинам, но суть такая. Это касается как бензиновых моторов с карбюратором, инжекторных двигателей, так и систем питания дизельных двигателей.

Видеоролик о работе обратного клапана

Конструктивно, чаще всего обратный клапан устроен предельно просто — это шариковый клапан с точно откалиброванным седлом из мягкого металла. Клапан пропускает топливо беспрепятственно в одном направлении, в то же время топливо не может поступать обратно в бак, запирая клапан своим собственным давлением. Элементарное устройство, ничего сложного, но иногда его неисправность или банальное отсутствие приводит к серьезным неполадкам. Часто путают редукционный клапан и обратный, а это абсолютно разные вещи. В дизельных и в инжекторных двигателях, где для работы системы питания необходимо давление, редукционный клапан отвечает за стабильное давление, тем не менее он работает в паре с обратным клапаном. Все проблемы логично решать по мере их поступления, поэтому этим мы и займемся.

Где находится обратный клапан

Ман тга. Ремонт. Обратный клапан тнвд.

Регулировка давления подкачного насоса на LT Bosch VE.

Обратный клапан на ТНВД BOSCH VE

Врага нужно знать в лицо, поэтому начнем с поисков обратного клапана в системах питания автомобилей. Клапан может быть установлен в корпусе бензонасоса инжекторных двигателей, на топливной рампе и просто в топливопроводе между бензобаком и топливными форсунками. На дизелях его устанавливают между ручным насосом низкого давления и ТНВД для того, чтобы давление на входе в насос высокого давления всегда было стабильно. Такая система установлена на всех двигателях КАМАЗ 740, Tatra, MAN и Рено Магнум. В дизелях с системой предпускового подогрева топлива обратный клапан в обязательном порядке установлен перед системой подогрева, как в грузовиках Магирус, тех же КАМАЗ арктического исполнения, да и многих других.

Обратный клапан инжекторных двигателей может находиться на топливной раме

В легковых автомобилях отечественного производства с инжекторами, 16-клапанном ВАЗ 2110, 2114 обратный клапан установлен в бензонасосе и на топливной рампе, по аналогии с дизельной системой. В старых карбюраторных автомобилях, ВАЗ 2108, 2109, классических заднеприводных моделях роль обратного клапана играет сам бензонасос, который установлен на блоке цилиндров и не пропускает топливо обратно в бак, благодаря герметичному выпускному клапану бензонасоса. Когда клапан теряет герметичность, бензин уходит в бак полностью, и запуск двигателя возможен только при условии ручной подкачки.

Предусмотрительные владельцы самостоятельно устанавливали клапана обратки, чтобы облегчить пуск мотора. На старых моделях Опель Кадет, Мазда 323, при затрудненном пуске достаточно было купить и врезать обратный клапан в систему питания ближе к карбюратору или моноинжектору, как топливо переставало сливаться по рабочей магистрали в бак, и пуск становился нормальным даже при минусовых температурах.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Где находится обратный клапан топливной системы


Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Разновидности клапанов

  • 1 Разновидности клапанов
  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение Дизельные системы
Клапанс отсасывающим пояском Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма Стакан
Масса Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Где находится обратный клапан топливной системы

Расположение регулятора напрямую зависит от конструкции системы. Он может находиться между топливными форсунками и баком, на рампе либо монтироваться в конструкцию бензонасоса. Тип топлива также влияет на то, где будет расположен обратный клапан топливной системы. Дизель имеет отличительную конструкцию, и в нем регулятор помещается рядом с ТНВД и насосом низкого давления для обеспечения стабильного давления на входе в насос. Помимо этого он может устанавливаться перед подогревающей системой, такой вариант распространен в транспорте, имеющем предпусковой нагрев топлива.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.



Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?
Аккумулятор с технологией AGM — что это такое и как работает?
Как работает система EBD в автомобиле?
Адсорбер паров бензина — как работает и что это такое,на что влияет

Топливный обратный клапан - где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

просмотров 27 493

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

  1. С карбюраторными силовыми агрегатами, работающими на бензине.
  2. С моторами, обеспеченными инжектором.
  3. С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».



Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t0. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

  1. Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
  2. Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
  3. Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.

Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка...

предназначение, расположение, неполадки — Auto-Self.ru

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

  • неожиданно меняются обороты в режиме ХХ;
  • запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
  • на низких оборотах двигатель функционирует крайне нестабильно;
  • из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

  1. Мотор работает неустойчиво и прерывисто при минимальных оборотах.
  2. Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
  3. Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
  4. Обороты резко меняются на холостом ходу.

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить

Обратный клапан в бензонасосе автомобиля не допускает критического повышения давления в магистрали топливоподачи. Эта деталь обеспечивает стабильную работу ДВС в режиме холостого хода. Нормально функционирующая арматура предотвращает разрывы магистральных каналов. В схему топливных систем автомобилей с двигателями инжекторного и карбюраторного типа входят обратные клапаны давления топлива (ОКДТ).

Что представляет собой обратный клапан

Обратный клапан в топливной системе должен пропускать топливо только в одну сторону. Это основное назначение ОКДТ. При неработающем бензонасосе устройство автоматически запирает обратный топливопровод, чтобы неиспользованное горючее не перетекало в бак.

При исправно работающей арматуре значение давления в трубах магистрали после остановки ДВС долго не падает. Деталь небольшого размера откалибрована. В составе конструкции несколько элементов:

  • корпус с выходами;
  • клапан шарикового типа с седлом, выполненным из мягкого металла;
  • мембрана;
  • пружина.
Замечание!

Улучшение пусковых характеристик ДВС — главная функция выпускного клапана. Рабочая деталь, установленная в определенном месте топливной магистрали, поддерживает оптимальное значение остаточного давления.

Понять, как работает установленный на рампу клапан, не сложно:

  1. При работающем ТНВД ОКДТ не препятствует движению топлива в прямом направлении.
  2. Когда бензонасос отключается ( при остановке двигателя), в магистрали возникает обратный ток рабочей жидкости.
  3. Обратный ток топлива создает давление, которое запирает клапан.
  4. Топливо остается в магистрали, создавая остаточное давление.

От маленького устройства зависит работа всей топливной системы транспортного средства. Если в магистрали отсутствует остаточное давление, при каждом запуске двигателя его приходится создавать. Водитель вынужден тратить дополнительное время на прокрутку стартера.

Как найти устройство

Есть модели, в которых клапан вмонтирован в корпус топливной рампы. Распространенное место монтажа — участок топливной магистрали, находящийся между инжекторами и баком.

Есть транспортные средства, в которых деталь вмонтирована прямо в корпус бензонасоса. У современных автомобилей, оснащенных системой предпускового подогрева топлива, корпус ОКДТ размещен до предпускового подогревателя. Место установки связано с маркой машины:

Марка (модель) Где установлен ОКДТ

Рено Магнум



В промежутке межу топливными насосами





Tatra

КАМАЗ 740

Грузовики Магнум

До системы подогрева

ВАЗ 2114



Бензонасос



ВАЗ 2110 (16-клапанная модель)

Справка!

В старых автомобилях бензонасос устанавливали на блок цилиндров. Его оснащали герметичным выпускным клапаном, чтобы неиспользованное горючее не перетекало назад в бак.

Почему ОКДТ путают с РДТ

Многие автолюбители считают обратным клапаном регулятор давления топлива (РДТ). На деле это разные по конструкции и назначению детали. Клапаны РДТ бывают двух видов:

  • модулированные атмосферным давлением;
  • вакуум-модулированные.

Справка!

Назначение РДТ — удерживать определенный уровень давления в трубах. Его устанавливают в топливные магистрали двигателей двух видов — дизельном, инжекторном. Клапан регулятора давления всегда работает параллельно с ОКДТ.

В транспортных средствах с «обраткой» участок монтажа клапана, регулирующего давление, расположен на топливной рампе. Он находится между топливной направляющей и возвратным трубопроводом. Если обратная магистраль отсутствует в схеме, деталь устанавливают в корпусе топливного бака. От исправной работы устройства зависит производительность форсунок и стабильная работа двигателя.

Признаки неисправности

О неисправности топливной системы свидетельствуют характерные признаки:

  • после простоя двигатель нестабильно запускается;
  • топлива расходуется больше;
  • идет дым из выхлопной трубы при разгоне;
  • при ТО зафиксировано повышенное содержание CH и CO.

Признаки неисправного обратного клапана в бензонасосе:

  • мотор на минимальных оборотах работает нестабильно;
  • чтобы запустить двигатель, приходится многократного вращать стартер, одновременно нажимая педаль газа;
  • топливные шланги подтекают, подтяжка хомутов не решает проблему;
  • в режиме холостого хода резко меняются обороты.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Замечание!

Эталонные значения в разных отделах топливной системы: 3,2 бар — норма для бензонасоса, для топливной рампы — 2–3 атм. Резкое падение давления — признак неисправности.

Бывалые автолюбители проводят замер в следующей последовательности:

  • вечером подключают манометр;
  • машину сначала заводят, потом глушат;
  • утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Замечание!

Плохой бензин вредит всем узлам топливной системы: приходят в негодность фильтры, регулятор давления, обратный клапан.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом. С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом. Меряют давление в нескольких режимах.

Номер измерения Режим Нормальное давление
1

При включенном зажигании

Не ниже 3 атм.

2

Холостой ход

2,5–2,7 атм.

3

Пережата трубка «обратки»

Больше 6 атм.

4

Нажата педаль газа

Снижается при перегазовки от 3 до 2,5 атм.

Способы устранения неисправности

Для замены неисправной детали выбирают запчасть с сечением того же размера, что было у старого устройства. При несоответствии клапан начнет проскакивать. Место для установки выбирают на отрезке между фильтром и топливным насосом.

Замечание!

Проверяют работу новой детали просто. Заезжают на горку, если мощность при этом резко не падает, значит, изделие идеально подошло по сечению.

В некоторых моделях автомобилей проще поменять бензонасос, чем снять неисправный обратный клапан. Обычно такое решение предлагают на СТО. Автолюбители, самостоятельно ремонтирующие свои автомобили, выбирают другие варианты:

  • промывают деталь от засора мощной струей воды, для этого используют автомобильную мойку;
  • удаляют частицы грязи легким постукиванием по корпусу;
  • устанавливают на топливопровод еще один обратный клапан.

При появлении «симптома» неисправности обратного клапана специалисты рекомендуют провести диагностику. Неважно, где ее делать — на СТО или своими силами, главное — найти причину нестабильной работы двигателя и вовремя устранить ее.

Клапан топливной рампы системы Common Rail

Назначение клапана

Клапан сброса давления в топливной рампе Common Rail выполняет функцию предохранительного клапана. В случаях превышения установленных показателей давления клапан ограничивает давление в аккумуляторе Common Rail путем открытия сливного канала. Максимальное давление топлива в рампе, кратковременно допускаемое данным клапаном, чаще всего варьируется в диапазоне 1500 - 2300 бар и зависит от производителя и конкретной модели топливной системы.

Место установки клапана

Клапан сброса давления устанавливается (вкручивается) непосредственно в топливную рампу/рейку. На рисунке 1 данный клапан обозначен справа под номером 5. С правой стороны под №5 установлен предохранительный клапан сброса давления, с левой стороны под №8 установлен электрический датчик давления топлива. Клапан сброса давления всегда соединен с возвратной магистралью для возврата топлива.

Принцип работы клапана

Алгоритм работы клапана достаточно прост. В штатном режиме и рабочем давлении в топливной рампе (аккумуляторе) клапан находится в закрытом положении - встроенная пружина прижимает и удерживает плунжер в седле, и слив топлива из аккумулятора в возвратную магистраль не происходит. Как только давление в топливной рампе становится больше заданного значения, плунжер под действием силы давления топлива отжимается, преодолевая сопротивление возвратной пружины клапана, и топливо под давлением через образовавшийся зазор попадает во внутреннюю полость плунжера и далее в возвратную магистраль - в результате топливо уходит обратно в бак. Далее давление топлива в топливной рейке нормализуется и клапан закрывается.

Объяснение топливных систем Mustang

Закажите до 18.12.17, EST, чтобы получить бесплатную гарантированную доставку к Рождеству. См. Подробную информацию на странице конкретного элемента. Действуют исключения.

Политика возврата в праздничные дни

Как раз к праздникам мы продлили нашу обычную 30-дневную политику возврата. Любой заказ, размещенный между 26 ноября 2020 года и 25 декабря 2020 года, будет принят для возврата до 1 февраля 2021 года. Номера RMA будут выдаваться до 19:30 по восточному стандартному времени 25 января 2021 года. Остальная часть нашей политики возврата остается в силе. место и должно соблюдаться.Пожалуйста, ознакомьтесь с остальной частью нашей политики возврата

Подарочные сертификаты к Рождеству

Физические подарочные сертификаты: закажите до 17:00 по восточному стандартному времени 17.12.

Электронные подарочные сертификаты: закажите до 17:00 по восточному стандартному времени 23.12.

Заказы на смонтированные и сбалансированные колеса и шины

должны быть размещены не позднее 12 декабря 2020 г. для бесплатной доставки на Рождество.

* Бесплатная рождественская доставка бесплатна / гарантирована до Рождества только для нижних 48 штатов. APO / FPO и клиенты Канады, Гуама, Пуэрто-Рико, Виргинские острова США: К сожалению, мы не можем гарантировать время доставки по вашим адресам, поэтому указанные выше сроки не применяются. Товары, отправляемые грузовым транспортом, также не могут быть гарантированы вовремя доставки.

.

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокий уровень безопасности означает более высокие потери давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас на случай гидравлического удара.Пожалуйста, перейдите к Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

  • Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики закрытия клапана.
  • Шаровые обратные клапаны: Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости уменьшается, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны работают хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закроется, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызывать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а это звук растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются и другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развивается. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание расположенному выше по потоку насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

.Клапан

PCV - Как это работает - Признаки отказа

Система принудительной вентиляции картера (PCV) - для чего она нужна

Знание того, как на самом деле работает клапан PCV, является первым шагом в диагностике неисправности или неисправности клапана.
Когда ваш двигатель работает, происходят тысячи мощных взрывов для высвобождения энергии топлива; выделяет высокотоксичные и вредные газы.

Следовательно, в 1961 году для решения этой проблемы была представлена ​​система клапанов PCV.

В результате, эта простая система контроля выбросов использует вакуум двигателя для вытягивания картерных газов из картера; толкая их вниз по впускному коллектору и обратно в камеры сгорания, где они подвергаются повторному сжиганию.

Как это работает - Признаки неисправности - Способы проверки системы

Итак, после каждого процесса сгорания выпускной клапан направляет эти газы в систему выпуска; где каталитический нейтрализатор превращает их в гораздо менее токсичные пары, прежде чем выпустить их в атмосферу.

Тем не менее, небольшое количество газов из камер сгорания попадает в картер двигателя; за счет утечки давления между поршневыми кольцами и стенкой цилиндра.

Следовательно, оставленные сами по себе, эти пары и пары нанесут серьезный ущерб вашему двигателю. Прочные газы содержат углеводороды (несгоревшее топливо), окись углерода (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту.

Кроме того, вместе эти вещества разъедают любой металлический компонент двигателя, которого они соприкасаются, разбавляют моторное масло, накапливают вредный осадок, который ускоряет износ деталей, и забивают небольшие проходы и шланги.
Признаки неисправности клапана PCV

Вы не понимаете, насколько важна система PCV для благополучия вашего двигателя, пока не поймете, как вышел из строя клапан PCV; или любая часть этой системы; нарушает работу двигателя и внутренних компонентов.

Основные операции при различных условиях двигателя

Итак, неисправный клапан PCV или связанный с ним компонент может вызвать ряд симптомов. Например, если клапан застревает в закрытом положении или забивается; вы заметите один или несколько из этих симптомов:

  • Повышение внутреннего давления в двигателе
  • Отказ одного или нескольких сальников или прокладок
  • Утечка моторного масла
  • Накопление влаги и шлама внутри двигателя
  • Скачки двигателя и, возможно, черный дым

Аналогичным образом, если клапан PCV застрял в открытом положении или системный шланг отсоединился или разорвался; создание утечки вакуума; вы заметите один или несколько из этих симптомов:

  • Пропуски зажигания на холостом ходу
  • Обедненная топливовоздушная смесь
  • Наличие моторного масла в клапане или шланге PCV
  • Повышенный расход масла
  • Жесткий запуск двигателя
  • Неровная работа двигателя на холостом ходу

Кроме того, застрявший в открытом положении клапан PCV может вызвать срабатывание световой сигнализации «Проверьте двигатель» из-за увеличения потока воздуха.

Застрявший в открытом положении клапан PCV может вызвать срабатывание индикатора «Проверьте двигатель»

Однако диагностический компьютер может указать на неисправность датчика массового расхода воздуха или кислорода; что затрудняет выявление реального источника проблемы.

Испытания клапана PCV

К сожалению, многие производители автомобилей не строго относятся к обслуживанию системы PCV. В результате некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль. Однако более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Система принудительной вентиляции картера - (PCV)

Итак, для начала проверки системы PCV в вашем автомобиле; сначала найдите клапан PCV и связанные с ним компоненты. Кроме того, в зависимости от вашей конкретной модели, вы можете найти клапан на резиновой втулке на крышке клапана; на отверстии сапуна вокруг впускного коллектора; или сбоку от блока цилиндров.

Имейте в виду, что некоторые новые модели вообще не имеют клапана PCV; вместо; вы найдете простой вакуумный шланг, идущий от крышки клапана к воздуховоду.У других может быть простой ограничитель. Еще можно проверить ограничитель, шланги и другие комплектующие.

Кроме того, если вы не знакомы с системой PCV в вашем автомобиле; или не могу найти клапан; купите руководство по обслуживанию для вашей конкретной марки и модели автомобиля в местном магазине автозапчастей.

Управление потоком клапана PCV
К счастью, проверка системы не займет много времени:
  1. Проверить детали системы PCV. Резиновые детали, такие как втулки, уплотнительные кольца и шланги, разбухают, становятся твердыми и хрупкими после постоянного воздействия высоких температур.Они начинают протекать. При необходимости замените один или несколько из этих компонентов.
  2. Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружите, что шланги заполнены слизью, очистите их растворителем или разбавителем для лака и замените клапан. Или просто замените эти компоненты вместе с клапаном PCV.
  3. Во многих моделях двигателей используется простой и недорогой клапан, и многие автовладельцы просто заменяют его через каждые сервисные интервалы. Другие клапаны содержат нагревательные элементы и стоят дороже.Независимо от типа клапана PCV, который используется в вашем двигателе; всегда покупайте качественную фирменную арматуру; так как он, скорее всего, будет иметь более точную калибровку для вашей конкретной модели двигателя.
  4. На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
  5. Большинство автомобилей оснащены клапаном, который представляет собой не более чем подпружиненное устройство. Сняв клапан, встряхните его рукой. Вы услышите погремушку.Если вы этого не сделаете, пора заменить клапан. Однако, если клапан дребезжит; и ваш двигатель испытывает один или несколько симптомов неисправности клапана PCV, описанных выше; Заменить клапан - хорошая идея.
Помимо визуального осмотра состояния различных клапанов PCV и связанных с ними компонентов; проверить систему во время работы двигателя.
Проверка клапана PCV на вакуум

1- Запустите двигатель и дайте ему поработать около двадцати минут, чтобы он прогрелся до рабочей температуры.

2- Затем откройте капот и отсоедините клапан от крышки клапана; и заблокируйте конец клапана пальцем.

Заблокируйте конец клапана пальцем

3 - Вы почувствуете, как вакуум из системы всасывается кончиками пальцев; и обратите внимание на кратковременное падение холостого хода примерно с 40 до 80 об / мин.

4- Если вы заметили более сильное падение оборотов и уменьшение холостого хода двигателя; ваш (PCV) клапан может застрять в открытом положении.

5- Если вы не чувствуете вакуума на кончике пальца, проверьте клапан и шланги на предмет мусора, препятствующего потоку воздуха.

6- Наконец, очистите клапан PCV и шланги с помощью разбавителя для лака и тонкой щетки для шлангов, если необходимо.

Альтернативные методы испытаний клапана PCV
  • Другой способ проверки вакуума - зажать или заблокировать вакуумный шланг, подключенный к клапану PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. В противном случае поищите заблокированный или ограниченный вакуумный шланг или клапан.
  • На некоторых двигателях доступ к клапану PCV затруднен.В этих моделях можно вынуть щуп для измерения уровня моторного масла; и заклейте отверстие трубки масляного щупа куском ленты.
  • При работающем двигателе на холостом ходу снять крышку маслозаливной горловины на клапанной крышке. Затем накройте отверстие тонким листом картона.
  • Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае в системе есть утечка или система забита. Проверьте состояние шлангов, шланговых соединений и втулки.
Диагностическая карта PCV
Заключение

Следовательно, иногда симптомы плохого клапана PCV маскируются под плохой датчик. Следовательно, вот почему так важно регулярно проверять клапан PCV и связанные с ним компоненты.

В заключение, большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят вам деньги на дорогостоящий ремонт; если вы замените их с рекомендованным интервалом.

Пожалуйста, поделитесь новостями портала DannysEngine

.

Гидравлический обратный клапан, позволяющий течь в одном направлении, но может быть отключен давлением пилота

Описание

Блок обратного клапана с пилотным управлением представляет собой гидравлический пилотный обратный клапан как модель на основе технических данных. Обратный клапан предназначен для обеспечения потока в одном направлении и заблокируйте его в противоположном направлении, как показано на следующем рисунке.

В отличие от обычного обратного клапана, обратный клапан с пилотным управлением может открываться на входе давление p A , управляющее давление p X или и то, и другое.Сила, действующая на тарелка основана на выражении

, где

p A , p B Манометрическое давление на пневмоостровах
p X Давление - манометрическое или дифференциальное - на пилоте клемма
A A Площадь золотника в камере A
A B Площадь золотника в камере B
A X Площадь пилотной камеры

Уравнение силы обычно выражается в слегка измененной форме

где k p = А Х / A A обычно называют пилотным передаточным числом и p e - эффективный перепад давления на контрольный член.Клапан остается закрытым, пока этот перепад давления на клапане ниже давления срабатывания клапана. При достижении давления открытия клапан управляющий элемент смещается со своего гнезда, создавая таким образом проход между входом и выходом. Если скорость потока достаточно высока, а давление продолжает расти, площадь увеличивается еще больше. пока элемент управления не достигнет максимума. В этот момент площадь прохода клапана находится на пределе максимум. Как правило, указаны максимальная площадь клапана, трещины и максимальное давление. в каталогах и являются тремя ключевыми параметрами блока.

Управляющее давление может быть разным значением относительно впускного (порт A ) или значение датчика (относительно окружающей среды). Вы можете выбрать соответствующая настройка - Перепад давления (pX - pA) или Давление на порте X - с использованием раскрывающегося списка Спецификация регулирования давления список. Если выбрано Давление на канале X :

, где индекс Атм. означает атмосферное давление.Нижний индекс X, Abs обозначает абсолютное значение в пилотном порту. Если Перепад давления (pX - pA) выбран:

, где нижний индекс A, Abs аналогично обозначает абсолютный значение на входе клапана (порт A ). Дифференциал управляющего давления должно быть больше или равно нулю - если его вычисленное значение должно быть отрицательным, при расчете управляющего давления предполагается ноль.

В дополнение к максимальной площади требуется также площадь утечки для характеристики клапана.Основное назначение параметра - не чтобы учесть возможную утечку, хотя это тоже важно, но для поддержания числовой целостности схемы, предотвращая часть системы от изоляции после полного закрытия клапана закрыто. Изолированная или «висящая» часть системы может повлиять на эффективность вычислений и даже вызвать сбои вычислений. Следовательно, значение параметра должно быть больше нуля.

По умолчанию в блок не включена динамика открытия клапана, и клапан устанавливает свою площадь открытия непосредственно в зависимости от давления:

Добавление динамики открытия клапана обеспечивает непрерывное поведение, которое более физически реалистичен и особенно полезен в ситуациях с быстрым открытием и закрытием клапана.Отверстие, зависящее от давления площадь прохода A (p) в уравнениях блока тогда становится область установившегося состояния и область мгновенного прохода через отверстие в уравнении расхода определяется следующим образом:

В любом случае определяется расход через клапан в соответствии со следующими уравнениями:

где

q Расход через клапан
p Перепад давления на клапане
p e Эквивалентный перепад давления поперек элемента управления
p A, p B Манометрическое давление на пневмоостровах
p X Манометрическое давление на пилотном терминале
k p Передаточное отношение пилота, k p = A X / A A
k Коэффициент усиления клапана
C D Коэффициент расхода
A Площадь проходного сечения диафрагмы мгновенного действия
A (p) Зона прохода диафрагмы в зависимости от давления
A init Начальное открытое пространство клапана
A max Площадь прохода полностью открытого клапана
A течь Закрытая зона утечки клапана
p трещина Давление открытия клапана
p max Давление, необходимое для полного открытия клапана
p cr Минимальное давление для турбулентного потока
Re cr Критическое число Рейнольдса
D H Мгновенный orifi ce гидравлический диаметр
ρ Плотность жидкости
ν Кинематическая вязкость жидкости
τ Постоянная времени для реакции первого порядка открытия клапана
t Время

Положительное направление блока - от порта A к порту B.Этот означает, что расход положительный, если он течет из A в B, и перепад давления определяется как Δp = pA − pB ,.

.

Обратные клапаны с пружинной нагрузкой - Обратные клапаны, часть III

Подпружиненные обратные клапаны также широко используются.
Первый пост в этой серии описывал обратные клапаны как клапаны, которые пропускают жидкость или газ только в одном направлении. Подобно пластиковым обратным клапанам с диафрагмой, подпружиненные обратные клапаны предотвращают обратный поток. Миниатюрные линейные подпружиненные обратные клапаны обладают особыми качествами, которые делают их подходящими для использования в некоторых системах управления потоками воздуха, газа и жидкости.В этом посте я рассмотрю некоторые основы конструкции и работы миниатюрных линейных подпружиненных обратных клапанов, а также немного расскажу, почему подпружиненные обратные клапаны так полезны и как они используются.


Краткий обзор основ обратных клапанов
Обратные клапаны - это двухходовые клапаны с двумя отверстиями в корпусе клапана. Одно отверстие предназначено для входа воздуха, газа или жидкости (среды) в клапан, входное отверстие. Другое отверстие в клапане предназначено для выхода среды из клапана, выходное отверстие.Как и все обратные клапаны, подпружиненные обратные клапаны не требуют внешнего управления для работы. За исключением пружины, подпружиненные обратные клапаны имеют те же основные элементы конструкции, что и все другие обратные клапаны.


Применение и характеристики пружинного обратного клапана:

  • Защитить оборудование от повреждений, вызванных обратным потоком
  • Обеспечьте сброс давления для безопасности системы
  • Предотвратить загрязнение из-за обратного потока
  • Для работы не требуется вмешательства человека
  • Приводится в действие потоком и перепадом давления с помощью давления пружины

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотреть видео.

Подпружиненный или подпружиненный
Подпружиненный по сравнению с отсутствием пружины представляет собой очень основное разделение в типах обратных клапанов. Подпружиненный означает в значительной степени то, что вы думаете. Ключевым преимуществом встраивания пружины в механизм обратного клапана является то, что она в значительной степени устраняет влияние силы тяжести на работу обратного клапана. Без пружины сила тяжести и, следовательно, вертикальная ориентация клапана могут стать решающим фактором для правильной работы обратного клапана.

Производители производят подпружиненные обратные клапаны с большим разнообразием типов соединений, давлений открытия и материалов. Что еще более важно, ISM находится в уникальном положении, так как может добавить функцию подпружиненного обратного клапана почти к каждому предлагаемому нами фитингу. Металлические пружины в подпружиненных обратных клапанах изготовлены из нержавеющей стали или другого высококоррозионно-стойкого стального сплава. Важно отметить, что этот тип обратного клапана обычно рассчитан на нормально закрытый.


Преимущества подпружиненного обратного клапана

  • Обеспечивает быстрое прерывание потока
  • Обеспечивает надежное уплотнение при давлениях ниже давления открытия клапана
  • Не требует силы тяжести или обратного давления для работы или срабатывания
  • Обеспечивает принудительное закрытие клапана независимо от вертикальной ориентации
  • Предотвращает обратный поток жидкости или газа в системе во время планового обслуживания
  • Пружины могут работать в очень широком диапазоне температур


Напоминание о давлении открытия
Давление открытия - это минимальное давление на входе, когда нормально закрытый обратный клапан начинает открываться и начинается поток.Можно спроектировать очень точное давление пружины, и поэтому обычно можно найти миниатюрные подпружиненные обратные клапаны, изготовленные с определенным давлением открытия, чтобы соответствовать конкретным критериям применения.


Очень упрощенная и идеализированная конструкция и работа подпружиненного обратного клапана
Миниатюрный подпружиненный обратный клапан обычно устанавливается на линии технологического трубопровода. Корпус клапана полый. Этот корпус имеет элемент поперечного сечения, седло, с проходом или отверстием в нем.Этот проход ориентирован поперек потока через клапан.

Седло обратного клапана разделяет клапан на входную (входную) и выходную (выходную) стороны. Внутри клапана находится стопор увеличенного размера, который может перемещаться так, что одна из его поверхностей, уплотнительная поверхность, может упираться в седло клапана. Положение пружины создает постоянное давление, удерживающее уплотняемые поверхности клапана вместе.

Рисунок 8 - подпружиненный обратный клапан Тарельчатый поршень с кольцевым уплотнением

Обратный клапан «стопор» или «плунжер» обычно имеет форму шара, диска, поршня или тарелки (см. Рисунок 8 выше).На этом рисунке показан типовой подпружиненный тарельчатый клапан обратного клапана. Он также имеет улучшенную уплотнительную поверхность с уплотнительным кольцом.

Поток жидкости или газа в правильном направлении и при правильном давлении (давление на выходе) преодолевает силу пружины и отталкивает уплотнительную поверхность плунжера от седла. Это позволяет течению иметь место. Когда давление на входе падает достаточно низко, пружина прижимает уплотнительную поверхность стопора к уплотнительной поверхности седла клапана, что закрывает клапан и предотвращает обратный поток.


Напоминание об установке обратного клапана

Поскольку обратные клапаны обеспечивают односторонний поток, важно установить их в правильной линейной ориентации. Стрелка или символ любого типа обратного клапана (символ гидравлической / пневматической логики) на внешней стороне корпуса указывает направление потока. На этом изображении поток идет сверху вниз. Некоторые обратные клапаны будут иметь как логический символ, так и стрелку, указывающую на правильную ориентацию.


Технические характеристики пружинных обратных клапанов

  • Материалы (химическая совместимость)
  • Минимальное давление открытия
  • Как быстро закрывается обратный клапан
  • Варианты торцевых соединений
  • Падение давления на клапане при полном открытии


Прочие соображения

  • Условия эксплуатации
  • Рабочие температуры
  • Тип используемых газов или жидкостей (среды)
  • Вязкость среды
  • Условия потока, такие как низкий расход или низкое давление


Заключение
Это описание подпружиненных обратных клапанов дает некоторые причины, почему они так широко используются.Их можно выбирать, не беспокоясь об эффектах вертикальной ориентации из-за их пружин. Точно спроектированные усилия пружины обеспечивают диапазон давлений срабатывания обратного клапана, что полезно при их согласовании с техническими условиями применения. Они также закрываются до того, как поток полностью остановится, вместо того, чтобы полностью закрыться под давлением обратного потока.

Ищите нашу следующую статью в блоге, в которой мы рассмотрим некоторые из основных конструктивных особенностей прецизионных отверстий и почему они так полезны:

Введение в диафрагмы и их применение


Были ли у вас проблемы с выбором подходящего подпружиненного обратного клапана для одного из ваших проектов? Вызваны ли проблемы при низком расходе или низком давлении? Как насчет коррозионной стойкости или температуры среды? Помогите нам, рассказав другим о том, что вы узнали.

Есть вопросы о характеристиках или функциях обратного клапана? Если да, напишите мне по электронной почте - [email protected] Вы также можете задать вопросы, используя раздел комментариев ниже.


Вы также можете ознакомиться с нашими предыдущими публикациями о обратных клапанах:

Об авторе

Стивен К.Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных компонентов пневматических, вакуумных и гидравлических цепей для OEM-производителей и дистрибьюторов по всему миру, соответствующего стандарту ISO 9001-2015. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


«Вернуться на главную страницу блога

Как работают мембранные обратные клапаны?

Последнее обновление 19 декабря 2019 г.

Малогабаритные обратные клапаны с пластмассовой диафрагмой низкого давления - это рабочие лошадки

Знакомство с мембранными обратными клапанами и принципами их работы
Обратные клапаны бывают самых разных размеров и из различных материалов.Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов. Малогабаритные системы низкого давления и вакуумные системы широко используют мембранные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работают большинство мембранных обратных клапанов малого диаметра для низкого давления.

Трубки или трубопроводы диаметром около двух дюймов или меньше часто называют малокалиберными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткое видео о том, как работают обратные клапаны с диафрагмой >>
Он включает в себя некоторые живые кадры тестирования обратных клапанов с диафрагмой.


Что такое обратный клапан?
Обратные клапаны также называют обратными клапанами и односторонними клапанами. Они позволяют течь в одном направлении, но предотвращают его в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может вызвать загрязнение, беспорядок или неисправности.Обратные клапаны приводятся в действие потоком и разницей давления, которая существует между их впускным и выпускным портами.

Узнайте больше об основах миниатюрных, компактных и малокалиберных обратных клапанов в нашей серии сообщений в блоге по обратным клапанам, которые начинаются с « Проверка обратных клапанов - Введение ».

Изображение в разобранном виде типичного миниатюрного обратного клапана с мембраной
(слева направо): входной порт, свободно плавающая мембрана из эластомера, выходной порт.

Что такое мембранный обратный клапан?
Мембранные обратные клапаны используют резиновые изгибающиеся диафрагмы или самоцентрирующиеся диски для управления обратным потоком.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».

Как работает мембранный обратный клапан?

мембранный обратный клапан.

Свободно плавающие мембраны из эластомерного диска
Эти типы мембранных обратных клапанов почти всегда нормально открыты. Самоцентрирующийся гибкий эластомерный диск является рабочей частью этого типа мембранного обратного клапана. Корпус клапана удерживает диск по центру посадочного места или уплотнительной поверхности клапана.

Уплотняющая поверхность находится на впускной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад по направлению к впускному отверстию.В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотнительную поверхность. Это закрывает отверстие для впускного порта. Закрытый обратный клапан предотвращает обратный поток выше по потоку через входное отверстие.

Обратный клапан с плавающей тарельчатой ​​мембраной имеет особую конструкцию на выходной стороне корпуса клапана. Здесь обычно бывает какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному или выходному отверстию заставляет диск прилегать к этому седлу.Затем среда течет вокруг диска, через каналы и выходит через выходное отверстие обратного клапана.

Типичные рабочие состояния миниатюрного обратного клапана с диафрагмой (слева направо):
в состоянии покоя (нормально открытый), изогнутый диск мембраны обеспечивает
положительный поток (открытый полный поток) и обратный поток (клапан закрыт).

Три совета, которые следует помнить о том, как работают свободно плавающие эластомерные дисковые обратные клапаны с диафрагмой

  • Этим обратным клапанам требуется противодавление для закрытия
  • Они зависят от силы тяжести, чтобы помочь закрыть их в некоторых приложениях с низким расходом
  • Жидкости с высокой вязкостью или высокой удельной массой могут привести к их неисправности


Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему они должны быть предпочтительнее других типов клапанов? в компании Empowering Pumps.

Если вам нравится то, что вы читаете ... , дайте нам знать, подписавшись на наш блог . Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.

Подпишитесь на наш блог


Фиксированные эластомерные диафрагмы изгиба

Фиксированные изгибные диафрагмы включают в себя складки или шарниры. Эти типы мембранных обратных клапанов обычно обычно закрыты. При использовании положительное давление создает прямой или нисходящий поток.Этот поток и давление за ним давят на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При падении потока на клапане становится меньше перепада давления. Если давление упадет достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление открытия - это давление, при котором нормально закрытый обратный клапан только начинает открываться.Этого достаточно, чтобы через клапан прошла первая струйка жидкости или газа. Обычно это считается минимальным давлением, необходимым для открытия клапана.


Нормально открытые мембранные обратные клапаны
Для закрытия большинства нормально открытых мембранных обратных клапанов требуется противодавление. Пока это не произойдет, свободно плавающий гибкий эластомерный диск пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов с свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.


Нормально закрытые мембранные обратные клапаны
Нормально закрытые обратные клапаны открываются, когда существует достаточно большая разница давлений между впускным и выпускным концами клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно превышать эластичность диафрагмы, чтобы открывать обратные клапаны изгибающейся диафрагмы. Диафрагма остается закрытой, если давление на входе не превышает давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотреть видео.


Заключение
Мембранные обратные клапаны обеспечивают прочное и надежное автоматическое регулирование потока. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это потому, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также производятся из различных материалов корпуса клапана и диафрагмы, которые обеспечивают широкую химическую совместимость.В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой могут быть адаптированы и полезны.

Как всегда, ISM предлагает образцы нашим клиентам, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и принципах их работы.

Возникли проблемы с выяснением того, является ли мембранный обратный клапан правильным решением для требований вашей системы? Помогите нам, рассказав другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте - [email protected] . Вы также можете задать вопросы, используя раздел комментариев ниже.

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


«Вернуться на главную страницу блога

Введение в обратные клапаны - Технологические трубопроводы

Обратные клапаны , также известные как обратные клапаны (NRV) или Односторонние клапаны , представляют собой автоматические клапаны, которые обычно позволяют жидкости (жидкости или газу) проходить через них только в одном направлении.Обратный клапан открывается при прямом потоке и закрывается при обратном потоке. Обратные клапаны значительно отличаются от других членов этого семейства клапанов, и основная функция обратного клапана заключается в защите механического оборудования в системе трубопроводов, предотвращая реверсирование потока текучей средой. Обратные клапаны полностью автоматизированы в своей работе и не требуют участия оператора или внешнего управления; поэтому у большинства нет ни ручки клапана, ни штока. Обратные клапаны приводятся в действие потоком жидкости и перепадом давления между их входным и выходным портами.

Реверс потока в системах обработки жидкостей возможен и может быть вызван случайной остановкой оборудования
или автоматических отказоустойчивых устройств. По этой причине в трубопроводах устанавливаются обратные клапаны, чтобы предотвратить такой обратный поток и обеспечить поток продукта только в одном направлении. Когда поток движется в правильном направлении, клапан остается открытым. Когда поток меняет направление, клапан закрывается автоматически. Использование обратного клапана особенно важно в случае насосов и компрессоров, где обратный поток может повредить внутренние части оборудования и вызвать ненужное отключение системы и, в тяжелых случаях, всей установки.

Несколько важных технических терминов, используемых при работе с обратным клапаном;

Давление открытия - Относится к минимальному перепаду давления на входе между входом и выходом, при котором клапан будет работать. Обычно обратный клапан рассчитан на определенное давление открытия и, следовательно, может быть определен для него. Давление открытия также известно как напор смещения (давление) или давление открытия.

Давление повторного закрытия - Относится к перепаду давления между входом и выходом клапана во время процесса закрытия обратного клапана, при котором нет видимой скорости утечки.Давление повторного закрытия также известно как давление уплотнения, опорная головка (давление) или давление закрытия.

Противодавление - Относится к разнице давлений между входом и выходом обратного клапана, когда давление на выходе клапана выше, чем на входе или в точке перед клапаном.

Принцип работы обратного клапана

Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), также известное как давление открытия, чтобы открыть клапан и позволить жидкости течь через него.Если давление на входе когда-либо падает ниже давления открытия или возникает противодавление (поток пытается перейти от выхода к входу), то обратный клапан закроется автоматически. В зависимости от конструкции обратного клапана механизм закрытия может меняться, и процессу закрытия может способствовать пружина или сила тяжести. Противодавление прижимает закрывающий механизм (заслонку, шар, диафрагму или диск) к отверстию и закрывает его.

Типы обратных клапанов

Обратные клапаны могут быть сгруппированы в зависимости от того, как запорный элемент перемещается на седло.Несколько основных и наиболее часто используемых типов обратных клапанов перечислены и подробно описаны ниже:

  • Поворотный обратный клапан - Запорный элемент поворачивается вокруг шарнира, который установлен вне сиденья.
  • Поршневые или подъемные обратные клапаны - Запорный элемент движется в направлении, перпендикулярном плоскости седла.
  • Шаровой обратный клапан - запорный элемент состоит из шара, который движется в направлении, перпендикулярном плоскости седла, и постоянно вращается.
  • Обратный клапан с наклонным диском - Запорный элемент наклоняется вокруг шарнира, который установлен рядом, но над центром сиденья.
  • Мембранный обратный клапан - Запорный элемент состоит из диафрагмы, которая отклоняется от седла или против него.
  • Запорный обратный клапан - Представляет собой комбинацию подъемного обратного клапана и шарового клапана. Его можно использовать как обратный клапан или как запорный (стопорный) клапан, например, шаровой клапан.
  • Обратный клапан с пружинной нагрузкой - Запорный элемент состоит из узла шток-диск с центральными направляющими и пружины сжатия.
  • Обратный клапан Duckbill - Запорный элемент состоит из мягкой трубки, конец которой имеет естественную приплюснутую форму.

Поворотный обратный клапан

Поворотный обратный клапан - самый популярный из всех обратных клапанов, предлагающий очень небольшое сопротивление потоку, когда он полностью открыт. Запорный элемент (диск) открывается и закрывается, как люк, вокруг петли за пределами сиденья. На диск можно установить сменную композиционную шайбу, которая принимает на себя большую часть износа.Ослабленный шарнир со штифтом обеспечивает закрытие диска, когда поток уменьшается до нуля.

Обратные клапаны поворотного механизма должны устанавливаться в горизонтальном положении, но могут также устанавливаться в вертикальном положении при условии, что диск не может достичь положения остановки. Поворотные обратные клапаны являются дополнением к задвижкам и обычно используются на всех линиях, где потери на трение жидкости имеют первостепенное значение. Они рекомендуются для применений, в которых реверс потока происходит не так часто, чтобы предотвратить «дребезжание клапана».Грязь и вязкие жидкости не могут легко препятствовать вращению диска вокруг шарнира.

По мере увеличения размера поворотных обратных клапанов вес и ход диска в конечном итоге становятся чрезмерными для удовлетворительной работы клапана. По этой причине поворотные обратные клапаны размером более 24 дюймов часто проектируются как многодисковые поворотные обратные клапаны и имеют ряд обычных поворотных дисков, установленных на многоседельной диафрагме поперек проточного канала в клапане. Двухдисковый поворотный обратный клапан, конструкция которого, как показано на соседнем рисунке, уменьшает длину пути, по которому движется центр тяжести
диска, а также снижает вес такого диска примерно на 50% по сравнению с однодисковым. поворотные обратные клапаны того же размера.

Подъемник или Поршневые обратные клапаны

Подъемные обратные клапаны (также известные как поршневые обратные клапаны) имеют направляющую заглушку, которая поднимается за счет более высокого давления входящей или находящейся выше по потоку жидкости, чтобы позволить потоку к выпускной или выходной стороне. Когда давление на входе больше не выше, сила тяжести или более высокое давление на выходе заставит диск опускаться на свое седло, закрывая клапан, чтобы остановить обратный поток. Подъемные обратные клапаны имеют преимущество перед большинством других типов обратных клапанов в том, что им требуется только относительно короткий подъем для полного открытия клапана.

В большинстве подъемных обратных клапанов закрывающий элемент перемещается по направляющей, чтобы обеспечить сцепление седла при закрытии. Однако такая направляющая также имеет недостаток, заключающийся в том, что грязь, попадающая в направляющую, может подвешивать закрывающий элемент, а вязкие жидкости будут вызывать медленную работу клапана или даже вызывать зависание закрывающего элемента. Следовательно, эти типы подъемных обратных клапанов подходят только для жидкостей с низкой вязкостью, которые практически не содержат твердых частиц. Этот тип обратного клапана не имеет тенденции к хлопку, как поворотный обратный клапан, и предпочтителен для установок с нерегулярным или частым реверсированием потока.

Поток через подъемный обратный клапан дважды меняет направление, когда он проходит через горизонтальный участок, на который сидит диск. Диск движется вертикально вверх, чтобы позволить потоку иметь место, и движется вниз, чтобы закрыть, если поток должен измениться. Демпфер используется для смягчения действия диска. Клапаны обратные подъемные изготавливаются также в вертикальном исполнении для вертикального монтажа на трубопроводе.

Шаровой обратный клапан Шаровой обратный клапан

- это обратный клапан, в котором запорный элемент имеет форму шара и может перемещаться без точного направления.Когда клапан закрывается, закрывающий элемент шаровой формы катится в седло для достижения необходимого выравнивания седел. В некоторых шаровых обратных клапанах шар подпружинен, чтобы удерживать его закрытым. Для конструкций без пружины требуется обратный поток для перемещения шара к седлу и создания уплотнения.

Шаровой обратный клапан предназначен для работы с вязкими жидкостями и средами, где присутствуют накипи и отложения. Такая конструкция продлевает срок службы клапана, сводя к минимуму износ шара и седла.Шаровые обратные клапаны работают бесшумно и рекомендуются для быстро меняющихся потоков жидкости. Диск имеет истинно сферическую форму и точно устанавливается на седло. Седла обычно заменяемы, и седло и шар можно снять, не открывая трубу.

Шаровые обратные клапаны не следует путать с шаровыми кранами, которые представляют собой другой тип клапана, в котором шар действует как управляемый ротор для остановки или направления потока.

Обратный клапан с наклонным диском Обратные клапаны

с наклонным диском имеют дискообразный запорный элемент, который вращается вокруг точки поворота между центром и краем диска и смещен от плоскости седла.При этом диск опускается в седло при закрытии и поднимается из седла при открытии. Поскольку центр тяжести половинок диска описывает только короткий путь между полностью открытым и закрытым положениями, обратные клапаны с наклонным диском потенциально быстро закрываются. Этот конкретный клапан, кроме того, подпружинен для обеспечения быстрого реагирования на замедление прямого потока.

Недостатком обратных клапанов с поворотным диском

является то, что они более дороги и сложнее ремонтировать, чем поворотные обратные клапаны.Поэтому использование обратных клапанов с наклонным диском обычно ограничивается применениями, которые не могут быть выполнены с помощью обратных клапанов.

Мембранный обратный клапан Мембранные обратные клапаны

используют резиновые изгибающиеся диафрагмы для управления обратным или обратным потоком. Самоцентрирующийся гибкий мембранный диск является рабочей частью мембранного обратного клапана. Корпус клапана удерживает диск по центру посадочного места или уплотнительной поверхности клапана. Уплотняющая поверхность находится на входной стороне корпуса обратного клапана.Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад по направлению к впускному отверстию. В его центре есть отверстие. Обратный или обратный поток заставляет гибкий резиновый диск ложиться поперек изогнутой уплотнительной поверхности. Это закрывает отверстие для впускного порта, предотвращая обратный поток восходящего потока через впускной порт.

Обратный клапан с плавающей тарельчатой ​​мембраной имеет особую конструкцию на выходной стороне корпуса клапана. Здесь обычно бывает какое-то двухуровневое седло клапана со встроенными каналами.Положительный поток к выпускному или выходному отверстию заставляет диск прилегать к этому седлу. Затем среда течет вокруг диска, через каналы и выходит через выходное отверстие обратного клапана. Жидкости с высокой вязкостью или высокой удельной массой могут привести к их неисправности.

Запорный обратный клапан

Запорные обратные клапаны

обычно сконструированы аналогично обычному обратному клапану, но имеют дополнительный внешний механизм управления (например, привод, рычаг или маховик), который позволяет преднамеренно закрывать клапан независимо от давления потока.Обратные клапаны Stop являются модифицированной версией стандартного шарового запорного клапана, который имеет шток клапана, постоянно прикрепленной к шаровому диска. В конфигурации проверки остановки головка штока плавает в шаровом диске (т. Е. Не прикреплена). Внутренний диск, который не прикреплен к штоку, выполняет функцию проверки подъема, позволяя ему свободно перемещаться вверх и вниз, когда шток поднимается для регулировки открытия и закрытия. Это контролирует расход, но при возникновении обратного потока отсоединенный диск функционирует как поршневой поршень и быстро закрывается, предотвращая, таким образом, обратный поток в котел.При необходимости шток можно опустить вручную, чтобы остановить или полностью перекрыть поток.

Запорные обратные клапаны

имеют два основных назначения:

  1. В качестве шарового клапана они изолируют или регулируют поток.
  2. Модифицированы как обратный клапан, предотвращают обратный поток.

Другими словами, они обычно используются в качестве шарового клапана для запуска или остановки потока среды, но они также действуют как обратный клапан для автоматического закрытия, предотвращая обратный поток, который может вызвать повреждение оборудования, такого как котлы. или насосы.Из-за этого запорный обратный клапан похож на два клапана в одном.

Пружинный обратный клапан

Пружинные обратные клапаны

(также известные как обратные клапаны сопла или бесшумные обратные клапаны) обычно включают в себя узел шток-диск с центральной направляющей вместе с пружиной сжатия. Это означает, что диск остается в потоке. Среда течет вокруг него и не требует ручной или автоматической помощи для работы. Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление срабатывания и усилие пружины.После преодоления он толкает диск, открывая отверстие и позволяя потоку проходить через клапан. Когда входное давление перестает быть достаточно высоким или возникает противодавление, противодавление и пружина прижимают диск к отверстию и закрывают клапан.

Пружина вместе с коротким ходом диска обеспечивает быстрое время реакции при закрытии. Такая конструкция клапана также предотвращает скачки давления в линии и, следовательно, также предотвращает возникновение гидравлического удара.Их можно устанавливать в вертикальной или горизонтальной ориентации. Однако, поскольку они встроены в систему, они должны быть полностью удалены с линии для проверки и / или выполнения технического обслуживания.

Обратные клапаны Duckbill

Обратные клапаны

Duckbill - это уникальные цельные эластомерные компоненты, которые действуют как устройства предотвращения обратного потока, односторонние или обратные клапаны. Обратный клапан Duckbill позволяет потоку проходить через мягкую трубку, которая поступает в выходную сторону клапана, где противодавление сжимает трубку и перекрывает поток.Обратные клапаны Duckbill имеют гибкую втулочную конструкцию, изготовленную из качественной ткани, такой как армированные эластомерные материалы, для максимальной устойчивости к коррозии и износу, вызванным непрерывной работой с абразивными шламами, осадками или стоками.

Обратные клапаны

Duckbill имеют следующие характеристики;

  • Без механических частей.
  • Не подвержен коррозии.
  • Самодренаж, устраняющий стоячую воду.
  • Низкая потеря напора.
  • Низкое давление открытия.
  • Бесшумная работа без шума.

Обратный клапан Направление потока

Поскольку обратный клапан работает только в одном направлении, очень важно понимать правильную ориентацию установки. Обычно на корпусе клапана есть стрелка, указывающая направление потока. В противном случае необходимо будет проверить клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. В обратном направлении поток не сможет проходить через систему, и повышение давления может вызвать повреждение.

Мы должны убедиться, что обратный клапан конкретного типа будет работать в указанном установленном положении. Например,

  • Не все обратные клапаны будут работать в вертикальном положении с потоком жидкости вниз.
  • Не все обычные или 90-градусные поршневые обратные клапаны работают вертикально без пружины, которая толкает диск обратно в путь потока.
  • Диск в некоторых обратных клапанах выходит в трубопровод, когда клапаны полностью открыты. Это может помешать работе другого клапана, прикрепленного непосредственно к обратному клапану.

Применение обратного клапана

  • Контрольные клапаны используются в насосах и компрессорах, где обратный поток может повредить внутренние части оборудования и вызвать ненужное отключение системы.
  • Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах.
  • Обратные клапаны также могут использоваться в линиях, питающих вторичную систему, в которых давление может превышать давление в первичной системе.Эта разница давлений может вызвать обратный поток.
  • Обратные клапаны часто используются, когда несколько газов или жидкостей смешиваются в один поток. Обратный клапан установлен на каждом из отдельных потоков жидкости, чтобы предотвратить смешивание жидкости в исходном источнике, вызывающее загрязнение.
  • За исключением конденсатоотводчиков, выпускающих в атмосферу, обратные клапаны всегда должны устанавливаться после конденсатоотводчика для предотвращения обратного потока конденсата, затекающего в паропровод.

База технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей - знания увеличиваются за счет обмена, но не за счет сохранения.

Связанные

Что такое обратный клапан и как он работает?

Обратные клапаны используются почти во всех промышленных сферах, выступая в качестве обратных или односторонних клапанов. Как правило, простые устройства, обратные клапаны выполняют жизненно важную функцию, предотвращая обратные потоки, повреждения и обеспечивая эффективную работу. Обратный поток может, например, привести к гидравлическому удару. Это явление может привести к повторяющимся резким скачкам давления в подключенных трубопроводах, клапанах и насосах, что может привести к фатальному повреждению или разрыву системы и ее трубопроводов.Даже если отказ не происходит сразу, повторный удар гидроудара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом работают от перепада давления. При превышении определенного значения давления на входе клапан автоматически открывается без какого-либо другого вмешательства. Это минимальное рабочее давление, известное как давление открытия, является одной из ключевых характеристик всех обратных клапанов.Химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, очистка воды и сточных вод, промышленность, судостроение и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и HVAC - это одни из многих приложений для перекачивания и перекачивания жидкости, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения, чтобы предотвратить обратный поток загрязненной воды в линии подачи чистой воды. Имея широкий спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используются различные материалы, такие как металл, полимеры и резина.Обычные конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотными или откидными. Как следует из названия, шаровые и пружинные обратные клапаны оснащены шаром, который устанавливается в седло соответствующей формы. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает нормально закрытый клапан, если не применяется положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны не могут ржаветь, заедать или заедать, что обычно увеличивает надежность и долговечность.Точно так же резиновые обратные клапаны не подвержены механическому износу, который может отрицательно повлиять на обратные клапаны, изготовленные из других материалов.

ВЫБОР ПРАВИЛЬНОГО ОБРАТНОГО КЛАПАНА

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы сделать правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, используя обратный клапан с резиновой утконосой, где они подходят.Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, падение давления и любые особые требования - все это должно быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор существенно не ограничивает поток, в обратном клапане степень открытия зависит от перепада давления.Тем не менее, обратные клапаны часто указываются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте расхода клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, если расход меньше необходимого. В частично открытых клапанах может наблюдаться повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерный флаттер приводит к износу, который неизбежно увеличивает вероятность отказа компонентов. В случае обратных клапанов это может вызвать обратный поток и все связанные с этим проблемы, которые могут возникнуть в этих условиях.

В приложениях с обратным клапаном, например, более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частично открытого клапана. Клапан с высоким Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем прогнозировалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.


Следовательно, правильный размер обратного клапана является важным фактором, который часто неправильно понимается.В приложениях, где поток недостаточен, чтобы удерживать клапан до упора, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как колебание. Таким образом, выбор обратных клапанов должен основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо определенных обратных клапанов, а не самих клапанов.

КОГДА ЗАМЕНА ОБРАТНЫХ КЛАПАНОВ

Учитывая потенциально значимые негативные последствия, которые могут привести к срабатыванию аварийного обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов завода. Например, обратные клапаны используются во всех системах ливневой канализации и сточных вод, где они предотвращают обратный поток. Неисправные обратные клапаны, которые подверглись коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим последствиям для здоровья из-за контакта с загрязненной водой.Режимы отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидроудара, обратного потока, утечки или повреждения. Заедание клапанов может происходить, когда между корпусом клапана и движущимися частями, такими как диск или шар, попадает такой материал, как окалина или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Помимо загрязнения, другие факторы, которые могут отрицательно повлиять на обратные клапаны, включают высокие температуры, изношенные эластомеры и уплотнения седла, неправильную установку или плохое обслуживание и сборку.Клапаны также могут заклинивать или протекать по мере старения и начинают выходить из строя.

По мере износа механических обратных клапанов они обычно сигнализируют о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или дребезжать, а также возможно, что компоненты могут выйти из строя и выйти из строя из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое отслеживание потока жидкости, когда клапан находится в закрытом положении, свидетельствует об утечке и является серьезным предупреждающим знаком.Полезно отметить, что обратные клапаны с резиновой утконосой являются «пассивными» устройствами и не подвержены такому типу износа. Относительно простые меры, такие как минимизация попадания мусора в трубопровод через фильтры и правильная смазка компонентов обратного клапана, могут помочь устранить преждевременный выход из строя. Однако стоит также отметить, что обратные клапаны необходимо регулярно заменять. Продукты, основанные на высоком качестве и опытных разработках, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто приводят к ложной экономии.Хотя типичный срок службы компонентов зависит от области применения, производители предлагают заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными для эксплуатации до 35-50 лет.

Обратные клапаны, как правило, являются недорогим компонентом, и поэтому на них часто не обращают внимания. Это может быть подход с высоким риском, учитывая, что отказ обратного клапана обходится очень дорого. Вероятность катастрофы реальна, если обратный поток может остановить производство или даже серьезно повредить предприятие.Следовательно, если обратные клапаны начинают показывать какие-либо признаки неисправности, операторы установки должны незамедлительно заменить компонент с качественной заменой.

Proco Products - ведущие производители обратных клапанов, разрабатывающие и производящие рентабельные механизмы для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на https://www.procoproducts.com.

Как работают обратные клапаны и почему они должны быть предпочтительнее других типов клапанов?

Обратные клапаны, также известные как обратные, односторонние и щелевые клапаны, отличаются от других типов клапанов своей способностью пропускать жидкость только в одном направлении.Такая функция важна для множества приложений безопасности, а также для предотвращения переполнения.

Как работают обратные клапаны

Работая в двухпортовой системе, обратные клапаны имеют отверстие, через которое жидкость или газ втягиваются в первый порт. Затем он регулируется механизмом, разделяющим два порта, который позволяет воде вытягиваться из первого порта во второй и через отверстие, не позволяя жидкости повторно входить в первый порт.

Типы обратных клапанов

Шаровой обратный клапан

- В этом обратном клапане используется шар, закрывающий круглое отверстие для разделения первого и второго порта.Когда жидкость втягивается, мяч выталкивается вперед. Когда жидкость выталкивается назад, шарик вдавливается в круглое отверстие, которое создает уплотнение и позволяет всей жидкости вытекать из второго отверстия в намеченном направлении.

Поворотный обратный клапан

- один из наиболее распространенных типов клапанов, поворотный обратный клапан, который используется внутри баков домашних туалетов, а также во многих других областях. Вместо шара, регулирующего поток, в этом клапане используется небольшая дверца на петлях, которая открывается, когда вода втягивается, и закрывается, когда поток воды останавливается, тем самым не позволяя жидкости вытекать из входа клапана.Этот тип клапана также иногда называют обратным клапаном с наклонным диском.

Дисковый обратный клапан - более сложный обратный клапан, он работает с диском, установленным на пружине. Давление на входе открывает диск за счет растяжения пружины. Когда поток останавливается, пружина сжимается, и диск возвращается в закрытое положение.

Обратный клапан с разделенными дисками - также называемый двойным обратным клапаном, он работает с дверцей, которая разделена посередине и складывается только в одну сторону для регулирования потока.Когда жидкость попадает в клапан, давление заставляет петли двери открываться. Когда поток останавливается, дверь закрывается.

Мембранный обратный клапан - гибкий резиновый механизм используется для регулирования потока воды на этом обратном клапане. Он активируется, когда давление на стороне входа больше, чем на стороне выхода. Когда давление возвращается к определенному уровню, резиновая диафрагма изгибается обратно в закрытое положение. Преимуществом обратного клапана этого типа является возможность выбора перепада давления, регулирующего диафрагму, для различных применений.

Бесфланцевый обратный клапан

- эти типы клапанов могут работать с поворотным, дисковым обратным, разделенным или другим механизмом для регулирования потока. Межфланцевый обратный клапан отличается небольшими размерами, что позволяет размещать его между набором фланцев.

Выше приведены лишь некоторые из наиболее распространенных типов обратных клапанов, используемых в промышленности, и многие другие существующие и будущие разработки находятся в стадии разработки.

Зачем использовать обратный клапан вместо других?

Поскольку в каждой отрасли требуются разные жидкости и / или газы, транспортируемые по разным ландшафтам, длинам и при разных температурах, обратные клапаны могут иметь множество преимуществ.

  • Шаровые обратные клапаны в основном используются для перемещения жидкостей, поскольку шаровой механизм не самый лучший для создания герметичного уплотнения.
  • Обратные поворотные клапаны могут изнашиваться преждевременно из-за силы, применяемой при закрытии клапана. В результате многие поворотные обратные клапаны оснащены функцией предотвращения захлопывания, которая регулирует то, как клапан закрывается.
  • Поворотные обратные клапаны
  • часто имеют больший перепад давления, чем у других типов.
  • Дисковые обратные клапаны
  • обычно стоят меньше, чем другие стандартные клапаны, поскольку они обычно меньше и легче.Их можно устанавливать в любом положении, в том числе на вертикальных трубопроводах.
  • Дисковые обратные клапаны не подходят для приложений с сильно пульсирующим потоком.
  • Обратные клапаны с разъемным диском используются, когда размер и перепад давления поворотных и дисковых обратных клапанов слишком велики и ограничивают функциональность.
  • Обратные клапаны с разъемными дисками полезны в приложениях, где требуются обратные клапаны большого размера, низкие перепады давления, более низкие рабочие давления и / или в приложениях, где требуется установка обратных клапанов в любом положении, даже в вертикальных трубопроводах.
  • Резина и другие материалы, используемые в мембранном обратном клапане, плохо работают при экстремальных температурах, что ограничивает работу клапана с жидкостями от 180 ° C до 16 бар.
  • Из-за своего небольшого размера, изящного дизайна и относительно невысокой стоимости производства вафельные клапаны стали предпочтительным выбором для широкого спектра применений.

Источники:

Что это? Как это работает, типы

Введение

Вот наиболее полное руководство по обратным клапанам в Интернете.

Вы узнаете о:

  • Что такое обратный клапан?
  • Типы обратных клапанов
  • Как используются обратные клапаны?
  • Как работает обратный клапан?
  • И многое другое…
Серия обратных клапанов с полным обслуживанием от компании Check-All Valve Manufacturing Co.

Глава первая - Что такое обратный клапан?

Обратный клапан - это предохранительное устройство, позволяющее текучим средам и газам течь в одном направлении. Под давлением жидкости попадают в клапан на входе и выходят через выпуск. Бесперебойный поток продолжается до тех пор, пока давление не упадет или насос не будет остановлен.

Важным аспектом обратных клапанов является их давление открытия, давление, при котором диск к клапану открывается, которое может варьироваться от 3 до 350 фунтов на квадратный дюйм в зависимости от размера, назначения и функции обратного клапана.

Обратные клапаны - это автоматическое предохранительное устройство, которое предотвращает обратный поток, обеспечивает движение газов или жидкостей в правильном направлении и создает герметичное уплотнение для предотвращения утечек. Контролируя поток жидкости, обратные клапаны защищают насосы и компрессоры от серьезных повреждений.

Фланцевая вставка от Check-All-Valve

Названия обратных клапанов меняются в зависимости от их использования и способа производства. Многие их названия включают в себя щелчки, невозвратные (NRV), обратные, удерживающие и односторонние клапаны.

Самый распространенный тип обратного клапана, поворотный клапан, можно увидеть на изображении ниже. Это конструкция с полным портом, в которой диск полностью не мешает при протекании жидкости. Направленный поток открывает диск. Пока поток продолжается, диск остается открытым. Когда поток замедляется или останавливается, диск перемещается под действием силы тяжести в закрытое положение.

Для управления помпажем и предотвращения захлопывания клапана к узлу добавляются пружины, рычаги или грузы, помогающие выполнять функцию закрытия.

Глава вторая - Типы обратных клапанов

Существует бесконечное множество обратных клапанов для различных применений. Обратные клапаны имеют промышленное и коммерческое применение. В садах они контролируют поток удобрений и воды в оросительных системах. В аэрокосмической и авиационной промышленности обратные клапаны используются для контроля агрессивных жидкостей, гидравлических систем и расхода топлива.

Хотя функция обратных клапанов одинакова независимо от того, где они используются, типы обратных клапанов различаются в зависимости от расхода, плотности и температуры среды, размера линии, давления и скорости потока, которые можно увидеть в таблице ниже.


Типы обратных клапанов

В каждом применении обратного клапана используется отдельный тип. В некоторых случаях используется специально разработанный обратный клапан для конкретного применения. Ниже приведены описания некоторых наиболее распространенных обратных клапанов.

Качели:

Поворотный обратный клапан представляет собой полнопроходную конструкцию, в которой диск не мешает потоку потока. Он используется в приложениях с высоким процентным содержанием твердых частиц и низким циклом включения / выключения.

Расстояние поворота диска приводит к медленному закрытию клапана, в результате чего обратный поток закрывает диск, создавая гидроудар.


Наклон:

Обратный клапан с наклонным диском имеет точку поворота в центре диска, так что жидкость течет через верх и низ диска. Они часто используются там, где есть частое изменение направления потока. Когда диск открыт, поток удерживает его открытым, в отличие от поворотного обратного клапана, где скорость потока удерживает его в открытом состоянии.Диск небольшой и легкий, с центром тяжести, близким к его точке поворота. Он имеет низкий перепад давления при низких расходах и более высокий перепад давления при высоких расходах.


Мяч:
В шаровых обратных клапанах

используется шар для блокировки потока жидкости, и они могут быть подпружинены. Обратный поток перемещает шар назад, чтобы перекрыть поток. Когда в потоке имеется достаточное давление, мяч отрывается от потока. Когда давление снижается, оно сводится к закрытию отверстия.


Бабочка:

Обратный клапан-бабочка также известен как двойной, складной диск, двойной диск или разделительный обратный клапан. Половинки диска открываются по направлению к центральной линии, как показано на диаграмме, во время прямого потока жидкости. При обратном потоке половинки открываются и герметизируют трубу. Небольшое расстояние, которое должны пройти половинки, снижает ударное воздействие на диски. Обратные клапаны-бабочки работают очень тихо, что делает их идеальными для систем отопления, вентиляции и кондиционирования воздуха.


Лифт:

Поток для обратных клапанов подъема входит ниже седла клапана. Давление потока поднимает диск или шар с седла. Когда поток ослабевает, замедляется, меняет направление или останавливается, сила тяжести заставляет диск или шар опускаться на седло. Дизайн похож на обычный седельный клапан. Они идеально подходят для систем с высокими расходами и скоростями.


Бесшумный:

Бесшумные обратные клапаны, также известные как тарельчатые обратные клапаны, предотвращают гидравлический удар или сотрясение, закрываясь перед изменением направления потока жидкости.Преимущество бесшумного обратного клапана заключается в том, что они закрываются быстро и плавно, что предотвращает повреждение окружающих материалов. Видео ниже от DFT Inc. объясняет преимущества бесшумного обратного клапана.


Остановка:

Запорный обратный клапан может быть любым обратным клапаном. Что отличает его от обычного обратного клапана, так это механизм, такой как рычаг, маховик, шток или другое устройство, которое может навсегда закрыть клапан, чтобы остановить поток жидкости.В закрытом состоянии диск не может соскользнуть с седла, как это видно на схеме подъемного обратного клапана и шарового клапана ниже.


Утконос:

Обратные клапаны Duckbill изготовлены из резины или синтетического эластомера и имеют форму утиного клюва. Открытый конец клапана натягивается на выход к линии подачи. Другой конец сохраняет свою нормальную форму. Давление выше по потоку заставляет губки утконоса открываться, позволяя течь.По мере увеличения давления губы открываются шире. По мере того, как давление снижается, губы снова становятся плоскими и закрываются.


Мембрана:

Мембранные обратные клапаны имеют резиновую диафрагму или диск. Клапан центрируется в зоне посадки с уплотнительной поверхностью на входной стороне клапана и имеет отверстие в центре. Обратный поток заставляет резиновый диск закрывать уплотнительное отверстие, которое закрывает входное отверстие. Видео ниже от ISM предлагает краткое объяснение того, как работает обратный клапан с пластиковой диафрагмой.


Фут:

Ножной обратный клапан находится в нижней части трубы, подсоединенной к насосу. Они действуют как шаровой обратный клапан с экраном, блокирующим мусор. Открытие клапана больше, чем открытие линии. Приемные клапаны поддерживают заливку насоса. Когда насос работает, всасывание всасывает воду вверх через трубу и донный клапан. Когда насос выключен, вода в трубе отводится под действием силы тяжести. Ножной обратный клапан блокирует путь воде, когда она падает, и закрывается под весом воды.


Пневматический:

Пневматические обратные клапаны или воздушные обратные клапаны регулируют поток воздуха из компрессора, впуская воздух и предотвращая его выход. Они размещаются в пневматических контурах, которым требуется поток воздуха в одном направлении.


Двойной:

Двойной обратный клапан, также известный как двойной обратный клапан, состоит из двух обратных клапанов, собранных последовательно с двумя различными формами работы.Хотя два клапана являются частью одного и того же узла, они работают независимо. Если один из обратных клапанов выйдет из строя, другой останется в рабочем состоянии. Преимуществом конфигурации с двойным обратным клапаном является снижение давления в линии при работе одного из обратных клапанов.

Двойной запорный и спускной клапан от Swagelok

Глава 3. Как используются обратные клапаны

С момента изобретения самоуплотняющихся клапанов в начале 20 века они стали ответом на проблемы с обратным потоком во многих отраслях промышленности.В любой отрасли, где продукция транспортируется по трубам, где-то в системе есть обратный клапан.

Обратные клапаны - это экономичные устройства, предотвращающие отходы и защищающие оборудование. Необходимо предотвратить потерю жидкостей, которые проходят через трубопроводную сеть из-за плохого обращения. Обратные клапаны автоматически останавливают поток жидкости при падении давления или потоке, блокируя обратный поток и сдерживая жидкость.

Использование обратных клапанов

Насосы:

Обратные клапаны в насосах - одно из их наиболее распространенных применений.

  • Система с одним насосом - обратный клапан контролирует поток из всасывающего бака и блокирует его реверсирование при остановке насоса.

  • Система с параллельными насосами - В системе с параллельными насосами обратный клапан предотвращает перекачку рабочего насоса в резервный насос.


  • Насосная система серии

    - серия насосов используется при перекачивании материалов в трубопроводе на большие расстояния. Если какой-либо из насосов в серии выходит из строя, срабатывает обратный клапан, чтобы предотвратить потери.

  • Сброс давления - подпружиненные обратные клапаны используются в газовых системах в условиях низкого давления.Если давление в системе поднимается выше давления открытия, обратный клапан безопасно выпускает газ.


  • Нижний клапан - Нижний клапан блокирует мусор и предотвращает возврат воды в колодец при выключении насоса.

Фармацевтика:

Фармацевтическая промышленность требует обратных клапанов для движения жидкостей.Обратные клапаны регулируют давление в потоке жидкости для обеспечения качества продукции, эффективности и производительности. Для этого можно использовать только санитарные обратные клапаны. Они требуют легкой очистки, без необходимости разборки, и бесшумного закрытия с плотным перекрытием.


Гидравлические системы самолетов:

Обратные клапаны с диафрагмой используются в гидравлике системы привода шасси. Когда шестерня поднята, жидкость течет, чтобы поднять шестерню.Когда шестерня опускается, обратный клапан предотвращает падение шестерни, контролируя поток, выходящий из привода. Помимо шасси, обратные клапаны на самолетах используются в других гидравлических системах, а также в топливных и пневматических системах.


Системы полива:

В оросительной системе обратные клапаны расположены рядом с источником системы для предотвращения обратного потока, сифонации оросительной воды обратно к источнику.

Топливный насос:

Обратные клапаны используются в транспортных средствах, которые были произведены до изобретения электронной системы впрыска. Топливные насосы старых автомобилей имеют обратный клапан, расположенный на входе насоса и один на выходе. Они предназначены для того, чтобы заставить топливо течь в правильном направлении. Когда обратный клапан выходит из строя, давление топлива падает.


Обратные клапаны подачи воды:

Вода в доме должна выходить только из водопровода и выводиться через арматуру или из дренажа в канализацию.Обратные клапаны расположены в домах, чтобы предотвратить перекрестное соединение или обратный поток. Они бывают нескольких видов, включая шаровые и поворотные обратные клапаны. Бытовые обратные клапаны можно увидеть ниже на схеме системы горячего водоснабжения для дома.


Отопительный котел:

Обратные клапаны на отопительных котлах предотвращают циркуляцию горячей воды, когда термостат не требует тепла. Они предотвращают попадание воды обратно в котел, что может привести к чрезмерному давлению.В домашнем отопительном котле обратный клапан предотвращает попадание котловой воды в бытовую сеть, чтобы она не использовалась для питья, купания или приготовления пищи.



Глава четвертая - Как работает обратный клапан?

Обсуждая принцип работы обратного клапана, важно сначала понять, как они устроены. Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки, которые показаны на схеме ниже.

Пружины, шарики, штоки, шарнирные пальцы и другие элементы могут быть добавлены к основным элементам в соответствии с назначением и конструкцией обратного клапана.

Как работают различные типы обратных клапанов

Качели:

Поворотные обратные клапаны имеют неуправляемый диск, который перемещается в полностью открытое положение при приложении давления потока. Они бывают разных размеров и дизайнов для различных областей применения.


Лифт:
Подъемные обратные клапаны

имеют направляемый поршень, который поднимается, когда поток входит в обратный клапан. Сиденье имеет цилиндрическую форму, прикручивается и пломбируется. Отверстие для обратного клапана такого же размера, как входное и выходное.


Наклон:

Конструкция поворотных обратных клапанов призвана решить некоторые проблемы поворотных обратных клапанов, которые были наиболее распространенным типом.Они могут оставаться открытыми, когда поток имеет низкую скорость, и быстро закрываться, когда поток останавливается. Они хорошо работают в приложениях с высокой скоростью.


Складной диск:

Обратный клапан со складывающимся диском представляет собой конструкцию с разъемным диском с вафельным корпусом и мягким седлом. Диски закреплены поворотной штангой и открываются под давлением потока. Пружины на дисках помогают закрыть клапан.


По вертикали:

Вертикальные обратные клапаны могут иметь конструкцию с встроенным шаром или полностью управляемым диском.Версия с шаром может быть горизонтальной или вертикальной. Большинство вертикальных обратных клапанов имеют функцию поддержки пружины, чтобы быстро закрыть клапан и минимизировать гидравлический удар.


Материалы, используемые для изготовления обратных клапанов:

Большинство обратных клапанов изготовлены из прочных материалов, способных выдерживать условия высокого давления. Обычные материалы, используемые для изготовления обратных клапанов, включают ПВХ, ХПВХ, бронзу, латунь, железо и нержавеющую сталь.

ПВХ: ПВХ устойчив к коррозии и эластичен.Гладкая поверхность ПВХ позволяет деталям обратного клапана легко перемещаться.

ХПВХ: ХПВХ имеет те же свойства, что и ПВХ, но может выдерживать высокие температуры.

Бронза: Бронза может использоваться при низком и среднем давлении, отливаться в сложных конфигурациях и устойчива к коррозии.

Латунь: Латунь имеет те же свойства, что и бронза, а также обрабатываемость и дешевле, чем бронза.

Утюг: Утюг используется для пара, воды, нефти и газа. Он может выдерживать широкий диапазон температур и давлений. Его отличная производительность уравновешивает его высокую стоимость.

Нержавеющая сталь: Нержавеющая сталь устойчива к коррозии, долговечна и может использоваться в суровых условиях, включая химические.

Глава пятая - Преимущества и недостатки обратных клапанов

Основным преимуществом обратных клапанов является их способность работать без наблюдения или контроля.Их базовая конструкция позволяет вставлять их в поток трубы и управлять потоком без управления.

Несмотря на свои многочисленные преимущества, обратные клапаны, как и любой другой тип механизма, имеют недостатки.

Преимущества обратных клапанов

  1. Предотвратить обратный поток
  2. Способен выдерживать условия высокого и низкого давления
  3. Работает как резервная система и система безопасности
  4. Можно использовать горизонтально и вертикально
  5. Самоходный
  6. Быстродействующий.
  7. Защищать насосы и компрессоры от повреждений, вызванных обратным потоком
  8. Сократить время простоя и производственные потери
  9. Предотвратить гидравлический удар
  10. Уменьшить внезапный отказ клапана
  11. Снижение затрат на техническое обслуживание
  12. Несколько движущихся частей
  13. Меньшая занимаемая площадь
  14. Может работать в условиях переменного потока
  15. Не требует питания для работы
Горизонтальный обратный клапан от Check-All-Valve

Недостатки обратных клапанов

  1. Не работать в пульсирующих системах
  2. Запорный элемент может захлопнуться, что приведет к повреждению и износу
  3. Работают в полностью закрытой системе
  4. Невозможно проверить, открыты они или закрыты
  5. Внутренние детали невозможно проверить
  6. Диски могут застрять в открытом положении.
  7. Шум от хлопания дисков
  8. Гидравлический молот
  9. Задачи с обратным потоком

Общие проблемы с обратными клапанами

Гидравлический молот:

Гидравлический удар вызывается скачком давления, когда происходит внезапная остановка потока газа или жидкости, и клапан внезапно закрывается, что вызывает шум и вибрацию.Гидравлический удар может повредить систему и привести к дорогостоящему ремонту.

Гидравлический удар можно предотвратить за счет более быстрого закрытия обратных клапанов, которые останавливают скачки давления и ударные волны. Бесшумные обратные клапаны - одно из возможных решений.

Обратный поток:

Обратный поток дорогостоящий и может повредить насос, заставив его вращаться в обратном направлении. Эту проблему можно решить с помощью герметичных быстрозакрывающихся обратных клапанов.Одним из преимуществ обратных клапанов с пружинным механизмом является их способность быстро реагировать и предотвращать обратный поток.

Завышение размеров:

В некоторых системах обратных клапанов наблюдается вибрация, вызванная многократным открытием и закрытием клапана. Это вызвано слишком большим размером обратного клапана. При установке обратного клапана его размер должен соответствовать области применения. Диск должен быть устойчивым в открытом положении и обеспечивать полное уплотнение в закрытом состоянии, что может предотвратить повторное открытие и закрытие, колебание и выход из строя обратного клапана.

Заключение

  • Обратные клапаны - это метод управления потоком газов или жидкостей.
  • Обратные клапаны - это экономичные устройства, предотвращающие отходы и защищающие оборудование.
  • Обратные клапаны различаются в зависимости от скорости потока, плотности и температуры среды, размера линии, давления и скорости потока, что можно увидеть на диаграмме ниже.
  • Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки.
  • Существует бесконечное множество обратных клапанов для различных областей применения.

Установка обратного клапана | DFT® Inc

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров.Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока - все это регулирует поток с помощью немного другого механизма. В поворотных клапанах используется диск, который поворачивается внутрь и наружу потока жидкости, в то время как двухстворчатые клапаны используют пружины, чтобы закрыть две «двери», чтобы остановить поток.В подпружиненных клапанах с осевым потоком используется конструкция диска и штока, а также предусмотрены пружины сжатия для закрытия клапана до того, как поток жидкости изменит направление потока на противоположное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара - опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе. В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда - это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы ощутить все преимущества обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем - вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

  • Выбор: Выбор клапана, не подходящего для размера вашего трубопровода, материала, ориентации трубы, направления потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
  • Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан.Не все обратные клапаны будут работать в вертикальном трубопроводе. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
  • Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан).
