Установка обратного клапана на насосную станцию для колодца

Обратный клапан для колодца является важным элементом в оснащении автономных насосных станций, который направляет движение жидкости. При возникновении нештатной ситуации деталь препятствует протеканию жидкости в обратном направлении. Клапан стабилизирует давление в системе водоснабжения, предотвращает утечку воды либо неожиданную остановку насоса. Чтобы устройство работало правильно, нужно подобрать и установить его с учетом ряда особенностей.

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Выбор запорной арматуры

Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:

  • номинальное давление, при котором запорная арматура будет работать безопасно;
  • место монтажа;
  • способ крепления к системе водопровода;
  • степень загрязнения окружающей среды.

Кроме этого, обратные клапаны классифицируют по способу крепления:

  • монтаж при помощи сварного оборудования к полипропиленовым трубам;
  • крепление через фланцы;
  • монтаж с помощью резьбовых муфт;
  • межфланцевый монтаж.

Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.

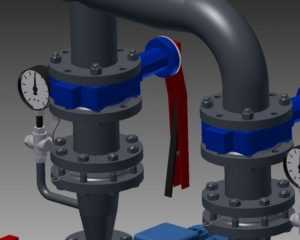

Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами. Установка должна осуществляться в соответствии с направлением потока воды. Чтобы избежать гидроудара при остановке насосного оборудования, используют двухстворчатые клапаны. Конструктивно такая деталь имеет створки, которые складываются при обратном движении воды. Как правило, для таких клапанов характерен диаметр 500-700 мм. Если же говорить об обычных элементах, то их диаметр не более 400 мм. Поворотные клапаны применяются в воздушных и гидросистемах больших размеров. Шаровые устройства используют в основном в сантехнике.

Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.

Где может устанавливаться защитное устройство?

Запорная арматура рассматриваемого типа применяется довольно широко. В частном домовладении это, как правило, погружные насосы либо насосные станции для скважин или колодцев. Но помимо такого оборудования обратные клапаны применяются для предотвращения оттока воды из бойлера. Деталь устанавливается на выходе холодного трубопровода в случае отсутствия жидкости. Кроме этого, защитное устройство может монтироваться на различные виды трубопроводов, особенно при одновременном использовании горячего и холодного трубопроводов. Из-за того, что в трубах давление разное, возможно продавливание горячей воды в трубу с холодной через смеситель. Если установить клапан на каждом трубопроводе, то обратный отток жидкости будет невозможен.

Широко используется запорная арматура в отопительных системах, когда конструкция состоит из нескольких контуров с разным давлением теплоносителя. В этом случае на каждый контур устанавливается насос. Может случиться так, что при монтаже более мощного насоса возможно продавливание теплоносителя в соседний контур с менее мощным оборудованием. Такая ситуация недопустима, поэтому установка клапана является обязательной в такой системе отопления. Нередко осуществляется монтаж обратного клапана в канализации, чтобы предотвратить обратный поток стоков.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

  • перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
  • современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
  • в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

kolodetsoved.ru

Где и как установить обратный клапан в насосной станции

Обратный клапан является довольно важной составляющей системы водоснабжения, его можно отнести даже к группе наиболее важных элементов. Функция его - предотвратить утечки, в следствии которых может понизится давление в трубопроводе и как результат - сбои или даже аварийную остановку насосного оборудования. Принцып его действия - пропускать воду только в одном направлении и перекрывать отток воды в обратном. Данное устройство не позволяет воде, после остановки насоса, стекать в скважину или колодец. В надобности и, даже незаменимости, его не возникает никаких сомнений.

Конструктивно - это цилиндрический элемент, обычно выполненый из латуни, внутри которого вмонтирована пружина и перекрывающая пластина. Поскольку жесткость пружины не большая, напор воды сдвигает пластину и свободно движется по трубопроводу, но только в одном направлении, если же поток изменяет свое направление в обратную сторону - пластина под воздействием напора и пружины возвращается на место и перекрывает проход. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией.

Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой. Во первых это делает доставку воды к потебителю быстрее, а во-вторых значительно продлевает жизнь насосному оборудованию.

Подбирая обратный клапан, Вам стоить руководствоваться диаметром трубы в которую его планируется монтировать. Также надо помнить, что после установки клапана, давление немного упадет, примерно на 0,5 атм.

Для дольшей службы самого устройства руководствуйтесь необходимимы рекомендациями: устанавливаете клапан в вертикальном положении, стрелка на корпусе устройства должна указывать вверх. Можно конечно устанавливать его и на горизонтальном трубопроводе, но тогда срок его службы будет меньшим - в процессе эксплуатации в горизонтальном положении, на его стенках будут оседать различные грязевые отложения, что приведет, со временем, к засорению.

Интернет-магазин "Волтар"

voltar.com.ua

Как правильно установить обратный клапан для воды в квартире?

Обратный клапан - это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

Классификация

По конструктивным особенностям эти устройства делятся на:

  • Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
  • Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.
  • Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе - захлопывается.
  • Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.
  • Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.


Основные металлы, из которых изготавливаются запорные механизмы - это латунь, чугун, нержавейка. Наиболее подходящими для использования в быту специалисты считают латунные конструкции.

Где он устанавливается, до или после счетчика?

Так как цель установки запорного элемента - контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

Обратный клапан целесообразно устанавливать на участке трубы после водяных счетчиков, на трубе, по которой холодная вода поступает в бойлер.

В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

На систему водопровода обратный клапан подсоединяют перед насосной станцией, используя сгон на случай ее смены, или к всасывающей трубе за храповиком.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.

В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

На одноконтурной системе отопления обратный клапан нужен, только если поток воды в ней обеспечивается движением вследствие нагрева, без участия насоса.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

roma100471.ru

Обратный клапан для скважинного насоса. Как правильно поставить воздушный обратный клапан.

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

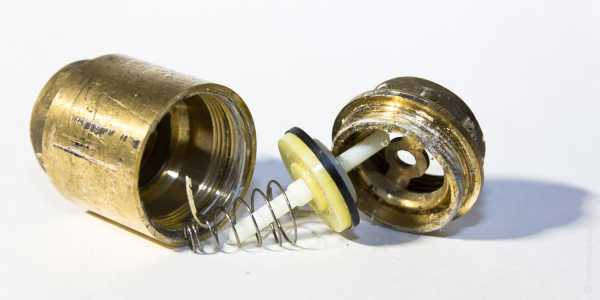

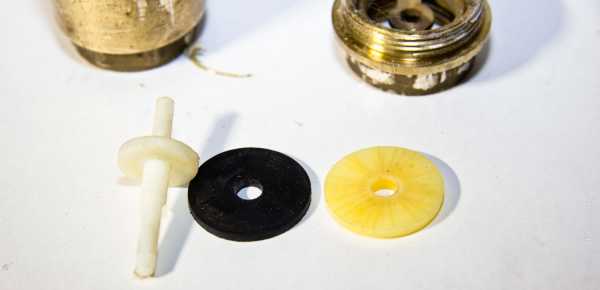

Какие элементы включает в себя устройство обратного клапана для воды:

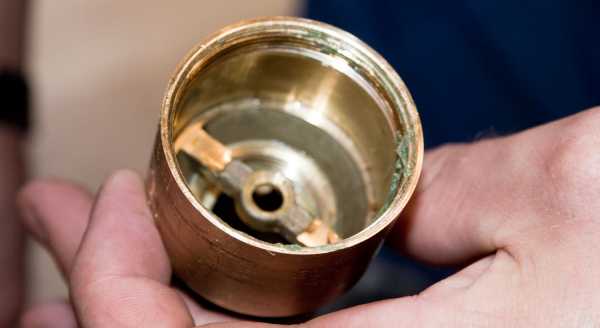

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;

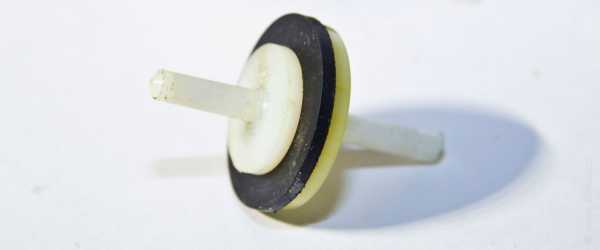

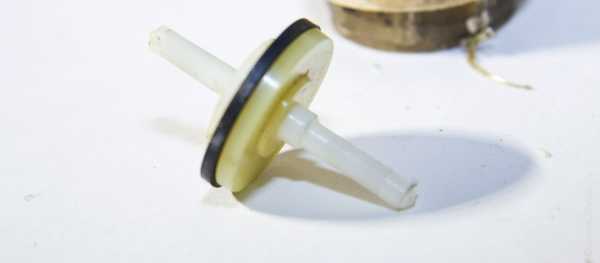

  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.


Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, р

mirhat.ru

Где установить обратный клапан для воды правильно. Где и как установить обратный клапан в насосной станции. Где правильно устанавливать обратный клапан.

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Качающиеся обратные клапаны, как правило, предпочтительнее, чем пружинные клапаны в бассейне и спа-сантехнике, поскольку они не забиваются так же легко, и стальная пружина может ухудшаться в суровых условиях воды. И давление, необходимое для открытия пружинного обратного клапана, добавляет давление на общую систему.

Они доступны в прямом дизайне с углом 180 ° или в 90 ° обратном клапане. Доступны для размеров труб от 5 до 3. Прозрачный корпус, соединительные соединения и низкий 5 фунтов на квадратный дюйм, необходимый для открытия клапана. Встроенные обратные клапаны также доступны с соединительными соединениями для обслуживания или для целей зимовки.

Особенности и назначение

Перед клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Шаровые обратные клапаны используют внутренний шарик для уплотнения на одном конце клапана, когда насос отключается. Когда насос включен, шарик толкается потоком воды на другой конец, что позволяет воде проходить через клапан. Двойные соединения допускают полную разборку для обслуживания или ремонта. Шаровые краны также используются в меньших запорных клапанах, таких как обратные клапаны озонатора, или для жидкостных фитингов для химического впрыска, а также небольшие обратные клапаны и фитинги для инжекторов, используемые на офтальмологических хлоринаторах.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Самое главное помнить - установить обратный клапан с напечатанной стрелкой, направленной в направлении потока воды. Будьте осторожны, чтобы не использовать слишком много клея на конце дивертора, чтобы избежать склеивания обратного клапана навсегда. Горизонтальная установка обратных клапанов бассейна является предпочтительной, чтобы уменьшить давление на клапан, но также может быть выполнена вертикальная установка, при этом поток протекает вверх.

А другие позволяют гибкость трубопровода 5 или 2 внутри обратного клапана, или вы можете приклеивать на 2 или 5 муфту вокруг наружной поверхности обоих портов и прикрепить больший диаметр трубы к муфтам. Это позволяет использовать размер обратного клапана, который на один размер больше размера трубы, чтобы уменьшить сопротивление и засорение потенциала.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной .

Вода останется в трубах, насосах и фильтрах, пока она герметична, как палец на конце соломы. Небольшие утечки воздуха, если они обнаружены, могут быть устранены, что отрицает предполагаемую потребность в встроенных обратных клапанах. Обратные клапаны канализации все чаще становятся средством для резервного копирования городской канализации. Многие люди не понимают, что в то время как канализационные обратные клапаны являются относительно простыми устройствами, для их правильной установки требуется квалифицированный специалист.

Устанавливать ли обратный клапан на

stroykes.ru

Обратный клапан для воды | Добродушный Сантехник

Клапаны бывают с металлическим и пластиковыми затворами.



С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

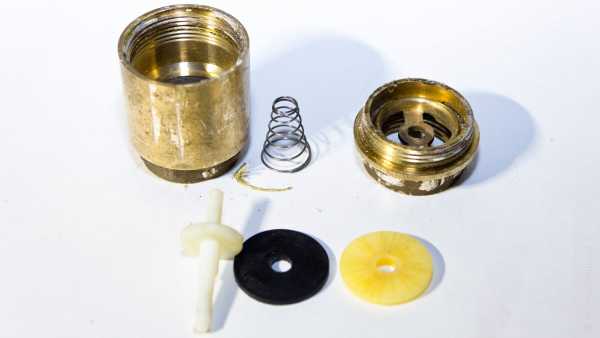

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

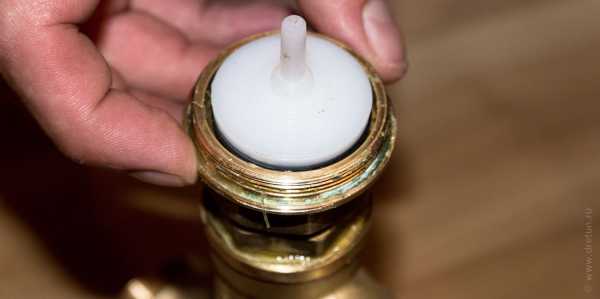

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.



Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.


Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

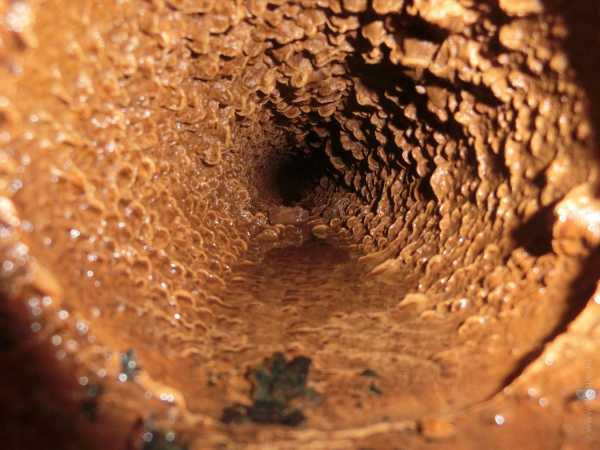

Старый трубопровод:

И старый чугунный обратный клапан:

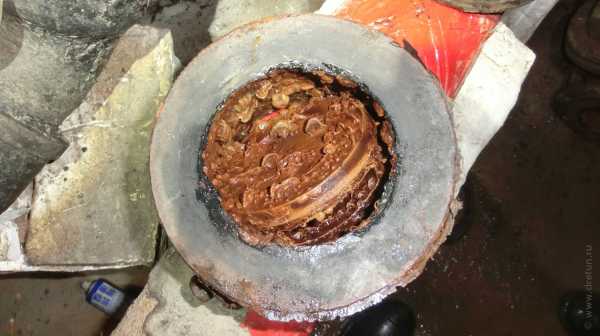

Выполнять свою функцию он конечно же не в состоянии:

Другие, современные обратные клапаны:

dretun.ru

Где и как установить обратный клапан в насосной станции. Обратный клапан: особенности установки.

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.
