Обратный клапан для канализации диаметром 50 мм: размеры, виды

Отличительные особенности

Обратные клапаны подбирают на диаметр трубопровода, который может быть 32, 40, 50 мм и больше, т. е., в зависимости от того на какую трубу канализации вы будете его ставить.



Кроме того, данные приспособления отличаются по своему устройству, а именно:

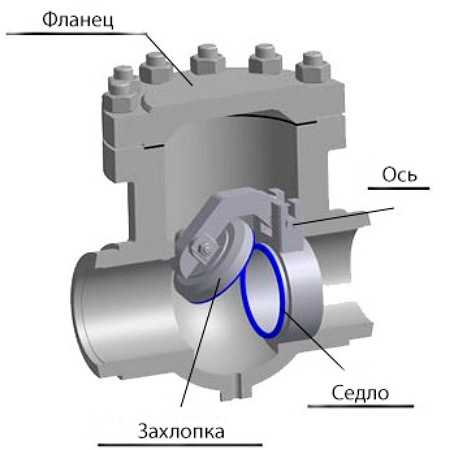

  • Лепестковые или поворотные

Конструкция таких элементов имеет пластиковый корпус, внутри которого установлена круглая «захлопка» или тарелка. Когда стоки уходят, она поднимается, дабы не мешать потоку, но по окончании слива она захлопывается, предотвращая обратный поток. Некоторые такие запорные элементы имеют вторую мембрану, управление которой происходит с помощью кнопки. Габариты такого устройства больше, чем сама труба, что способствует расширению просвета в трубопроводе. Поэтому оно оборудовано крышкой, сняв которую, можно убрать засор.

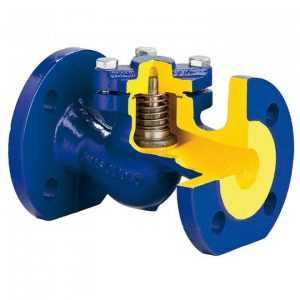

Данное изделие тоже имеет тарелку, которая при правильном движении сточных вод поднимается за счёт сжатия стальной пружины, а когда слив прекращается, пружина выпрямляется и тарелка полностью загораживает поступление стоков назад. Данный механизм требует периодической очистки. Заменить любую деталь довольно легко, достаточно открутить болты на крышке и провести все манипуляции.

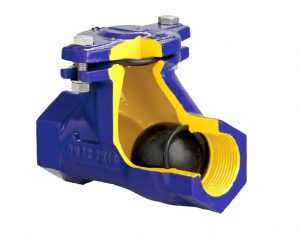

Тут принцип работы основан на движении шарика, который при сливе закатывается в специальное место корпуса, предоставляя свободное пространство для стока. В остальных случаях шарик загораживает сечение и не даёт возможности стоковой жиже идти в обратном направлении. Недостатком такой конструкции является тот момент, что шарик имеет свойство не совсем идеально совпадать с боковой стенкой. Глобального потопа, конечно, не будет, но просачиваться стоки всё же могут.

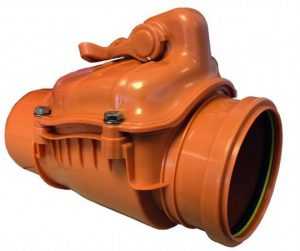

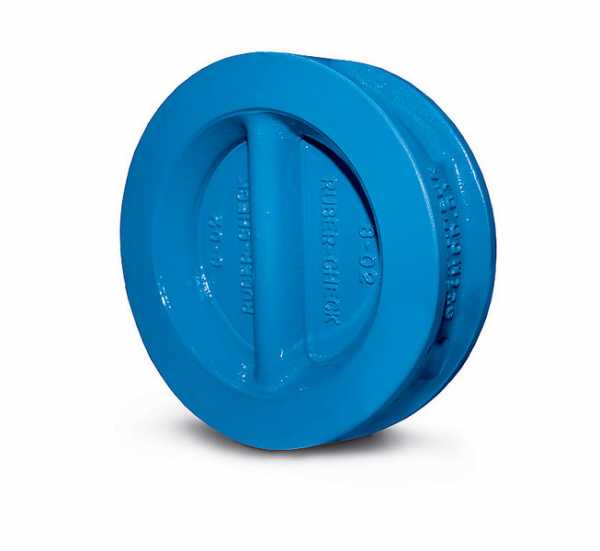

Эти модели популярны из-за своих маленьких габаритов. Выглядят они в виде цилиндра с поворотной заслонкой внутри. Заслонка может иметь 2 части, закреплённых к центральному стержню, или может, также, представлять собой некую тарелку, закреплённую пружиной к стенке корпуса. Компактность этого элемента не даёт ему возможности использоваться на канализации, а потому его ставят на водопровод.

Есть ещё один вид конструкции, где уровень нахождения приёмного и выходного патрубка отличается. Между патрубками есть воздушная камера, куда при открытии мембраны поступает воздух. После того, как стоки сошли, воздух начинает давить на мембрану, обеспечивая надёжную защиту от противотока.

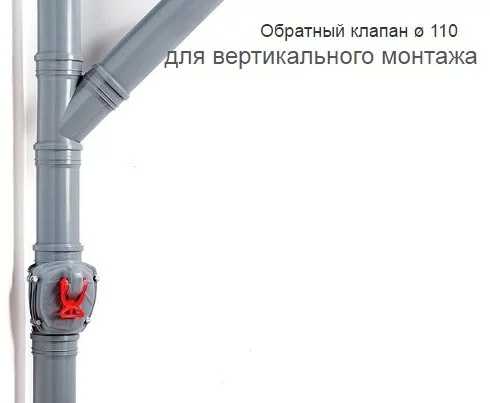

Кроме того, вертикальный клапан для канализации, независимо от того, на трубу какого размера он устанавливается, например, 50 мм, 72, 110 или больше, может быть с вертикальной или горизонтальной установкой. Учитывайте этот нюанс при выборе, исходя из удобства монтажа и конфигурации трубопровода.

Изготавливаться запорные элементы могут из чугуна, пластика или стали, поэтому материал желательно подбирать такой же, что у труб канализационной системы.

Основными техническими характеристиками являются тут размеры, материал изготовления, способ установки. Особое внимание уделите производителю. Он должен быть известным. Это даст уверенность в том, что запорный элемент прослужит долго. На сегодняшний день пользуются популярностью такие марки, как: Мпласт, Carpicorn, FV-Plast и другие.

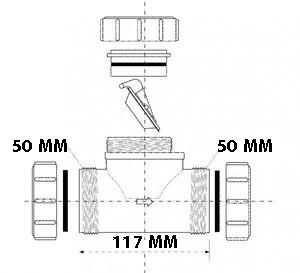

Технические параметры

Обратный клапан 50 мм

Производитель

Carpicorn

Диаметр

50 мм

Материал изготовления

Поливинилхлорид

Назначение

Для канализации

vivoz-gbo.ru

Обратный клапан для канализации 50 мм: назначение, виды, монтаж

Почти во всех старых домах – «сталинках» и «хрущевках» и в зданиях более ранней постройки — на I и II этажах в систему общей канализации устанавливают обратный клапан для канализации 50 мм, или других, увеличенных, размеров. Зачем? Это устройство предназначено для предотвращения обратного потока канализационных стоков, которые могут попасть в квартиры при несоблюдении правил эксплуатации канализационной системы – общедомовой или квартирной. Кроме того, вместе со стоками в дом попадает и неприятный запах. Обратный запорный клапан для канализации 110 мм или 50 миллиметров не только препятствует противотоку сточной жидкости, но и не дает грызунам попасть в квартиры через трубы канализации.

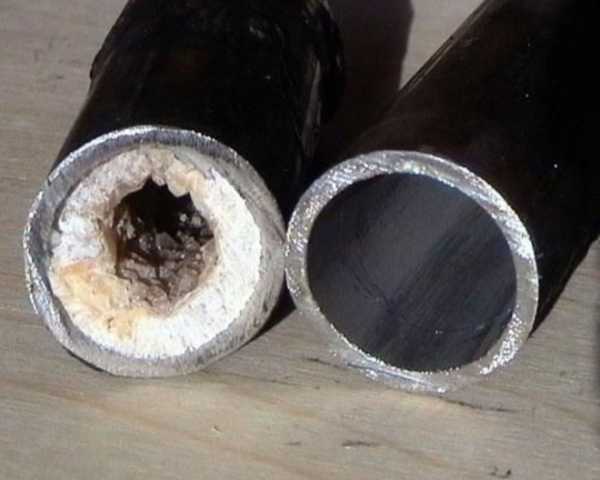

Почему возникают засоры канализации

  1. В бытовые стоки попадает вода со всевозможными примесями: жир, химикаты, масла растительного и животного происхождения, твердые частицы, коллоидные массы, которые при трении о стенки канализационного трубопровода из чугунных труб оседают на них, со временем затвердевая и значительно уменьшая диаметр трубы. Избавиться от этой неприятности поможет проливка труб горячей водой или специальными химикатами, соляной кислотой, а также запорная арматура в виде обратного клапана;
  2. При неправильном монтаже или эксплуатации труб канализации возникает обратный уклон трассы, способствующий появлению пробок и засоров. Из-за этого теряется скорость потока сточных вод, или слив совсем останавливается. Неправильный уклон может быть и в бо́льшую сторону, и тогда высока скорость потока не дает унести всю грязь и мусор, и он накапливается в каком-то повороте или соединении труб;

Используют обратный клапан Ø 50, 100 или 150 мм или больше при наличии в трассе трубопровода множества соединений под углом в 900, где сточные потоки резко затормаживают или останавливаются. Остановившись, стоки накапливаются и начинают подниматься до уровня первого и даже второго этажей, вытекая из квартирной канализации в самых неожиданных местах. И здесь поможет запорный обратный клапан, который не пропустит стоки обратно в жилье.

Особенности механизма

Диаметр обратного клапана должен соответствовать диаметру труб канализации – 32 мм, 40-50 мм, 100-110-150 мм, и больше. Ведь клапан можно врезать не только в основной стояк, но и в отводную трубу для определенной квартиры или бокового стояка.

Устройство и разновидности обратных клапанов:

  1. Поворотные и лепестковые клапана. Корпус из пластика с цилиндрической задвижкой внутри. При нормальном потоке сточных вод задвижка находится в поднятом положении, при отсутствии слива она опускается и перекрывает трубу. Вместо задвижки может устанавливаться мембрана, которая управляется кнопкой на корпусе. Размеры корпуса лепесткового клапана больше диаметра трубы, поэтому он имеет крышку для ревизии;
  2. Подъемный клапан перемещает задвижку пружиной. Удаление засоров и ремонт клапана производится через ревизионный лючок;
  3. Шаровый обратный клапан канализации работает почти так же, как и шаровый кран – напор слива задвигает шарик в нише, при отсутствии напора шарик перекрывает трубу. Недостаток такого механизма в том, что шарик не всегда плотно прижимается к корпусу, пропуская какое-то количество канализационных вод;

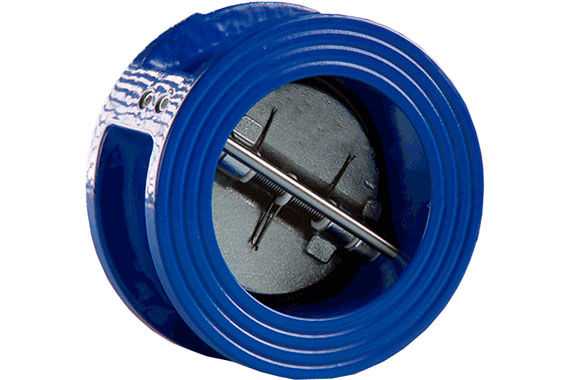

  4. Межфланцевый механизм имеет самые маленькие размеры в линейке этих устройств. Выглядит межфланцевый клапан как цилиндр с заслонкой внутри. Заслонка выполняется в разных вариантах: в виде тарелки на пружине, или в виде двух пластинчатых половинок, прикрепленных к основному стержню. Маленькие габариты клапана позволяют устанавливать его только на водопроводной трассе;
  5. Обратный вертикальный механизм, в котором входное и выходное отверстия находятся на разных уровнях относительно горизонтальной оси. В воздушную камеру между этими патрубками при прохождении стоков и открывании мембраны поступает воздух, и по окончании канализационного слива воздух давит на мембрану и закрывает отверстие. Такие клапана можно врезать в трубу как вертикально, так и горизонтально.

Основные моменты при выборе клапана на канализацию – габариты устройства, материал корпуса и задвижек, технология монтажа, компания-производитель. На бренде производителя остановитесь отдельно- лучше приобрести дорогое, но более надежное устройство, чем дешевый механизм, который через короткое время придется снова менять или ремонтировать.

Монтажные нюансы

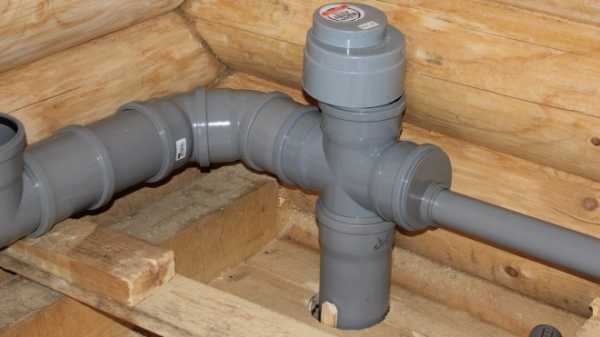

Обратные клапана диаметром до 50 мм обычно устанавливают на внутреннюю трубу канализации в квартире. Место, где удобнее всего расположить устройство, нужно выбрать таким образом, чтобы клапан можно было удобно менять, чистить или ремонтировать.

  1. Обратный механизм с пластиковым корпусом устанавливается проще, чем металлический – он выполнен без резьбы, и надевается патрубком на раструб, предварительно поверхности смазываются смазкой;
  2. Модели с корпусом из стали или чугуна крепят на трубу болтовым соединением. Герметичности добиваются стандартно – паклей или герметиком.

Важно! При установке клапана обращайте внимание на направление стрелки, которая есть на всех без исключения обратных механизмах. Стрелка указывает направление потока канализации от сантехнических приборов к сливу коллектора.

gidpotrubam.ru

Обратный клапан на воду — Отопление

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:


  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:


  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:


  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;

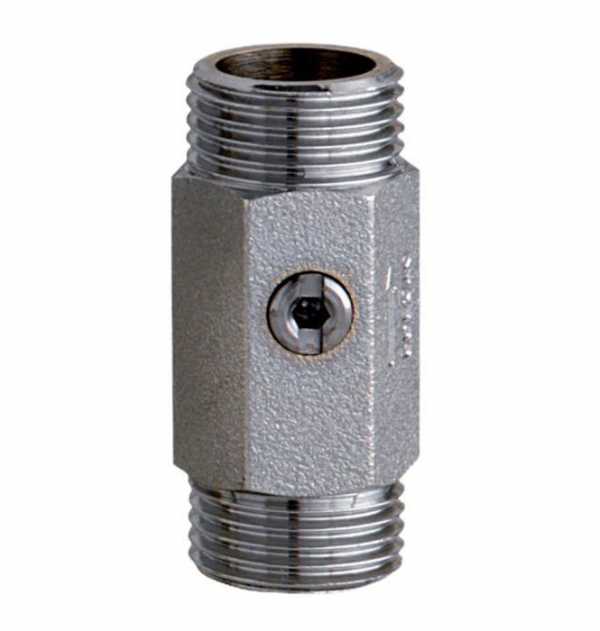

  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:


  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.

  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

santehnikportal.ru

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:


  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

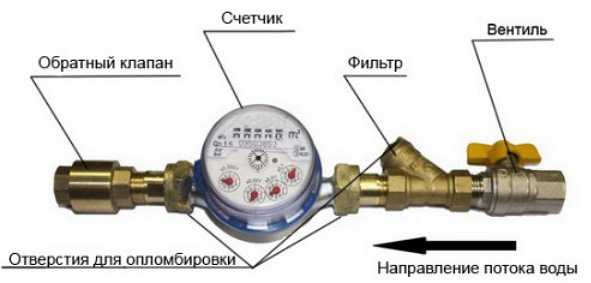

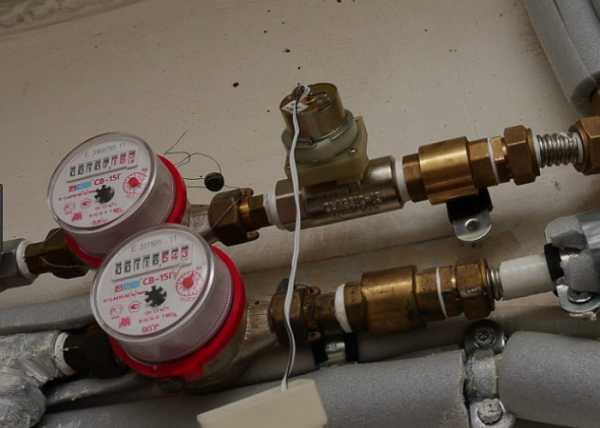

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.

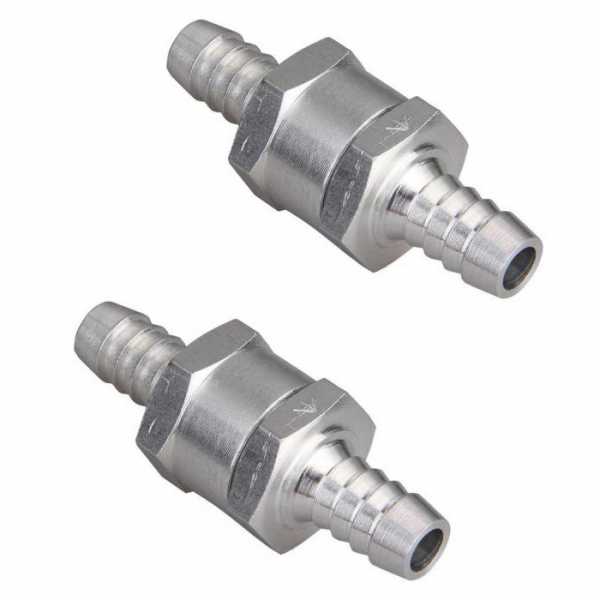

  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

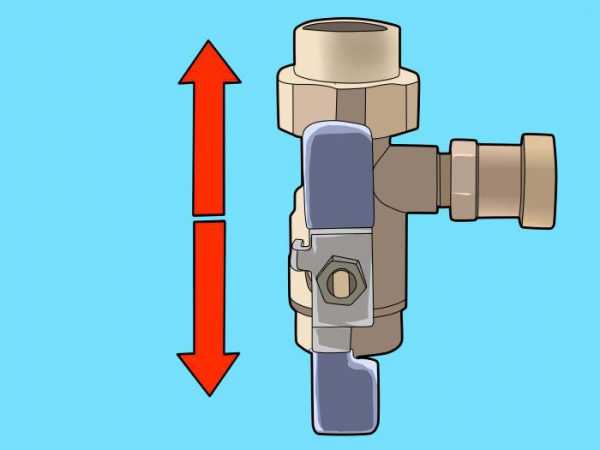

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.

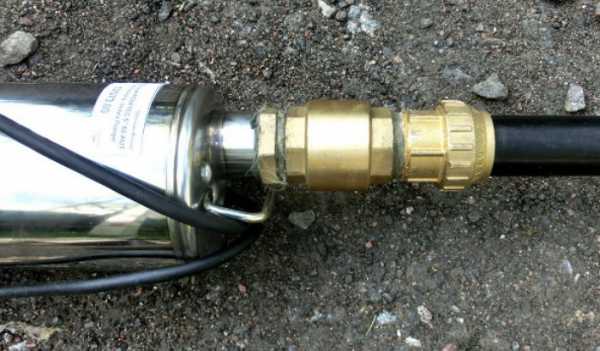

  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

stankiexpert.ru

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана достаточно прост и заключается в следующем.

  • Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  • После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  • Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

  • корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
  • запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
  • пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

  • Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
  • При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
  • При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

  • Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
  • Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
  • Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
  • Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

  • на трубопроводах автономного и централизованного водоснабжения;
  • на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
  • перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Для решения этой задачи вам потребуются следующие материалы и инструменты:

  • тройник с внутренней резьбой, который будет выполнять функцию корпуса;
  • муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
  • жесткая пружина, изготовленная из стальной проволоки;
  • стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
  • стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
  • стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

met-all.org


otoplenie.site

Обратный клапан на канализацию 110 мм и 50 мм

Для чего нужен обратный клапан на канализацию 110 мм, и где он используется? Устанавливают его не только в квартирах, но и в частных домах. Ведь он решает серьезные проблемы, которые могут возникнуть в санузле.

Зачем он нужен

Время от времени жители частных домов и квартир, расположенных на первых этажах многоэтажных зданий (особенно в старых) сталкиваются с такой проблемой, как обратный поток жидкости. Да, такое происходит – унитаз наполняется содержимым канализационных труб, а в особо запущенных случаях оно даже переливается через край. Причина этого проста – засор в горизонтальных трубах, расположенных в подвале. Однако обитателям таких квартир ничуть не легче от того, что проблема в такой простой неполадке. Неприятный запах, грязная ванна и раковина, а порой и мокрые полы мало кого оставят равнодушными и спокойными. К счастью, решить эту проблему можно установив простой канализационный обратный клапан подходящего диаметра. Правда, в этом случае с точно такими же неприятностями столкнутся люди, живущие этажом выше. Однако такое случается сравнительно нечасто – прежде чем вода поднимается до второго этажа, давление в трубах вырастает до такого предела, что засор просто продавливается и уходит.

Но это не значит, что обратный клапан для канализации бесполезен для обитателей более высоких этажей. Ведь засор может произойти и в вертикальных трубах между этажами. Да, такое случается значительно реже, но всё же случается. Чаще всего причина этого – попадание посторонних предметов (прокладки, подгузники, куски ваты или картонные втулки от туалетной бумаги), которые разбухают и застревают. В результате в унитазе или раковине может появиться целый фонтан из содержимого канализационных труб даже на 10 этаже. И только надежное запорное устройство позволит полностью исключить такую возможность.

Впрочем, засоры возникают не только из-за того, что в унитаз смывают то, что нужно отправлять в мусорный мешок. Случается это и просто из-за старых труб – постепенно их внутренний диаметр уменьшается из-за солей, откладывающихся на стенках. Поэтому чем старше дом, тем выше риск появления засоров.

Дополнительное назначение канализационного обратного клапана – защита помещения от диких животных. Чаще всего крысы и мыши проникают таким образом в частные дома, но порой нежеланных соседей можно встретить и в многоквартирных многоэтажных зданиях. Разумеется, благодаря обратному клапану для канализации проблема решается раз и навсегда.

Как он работает?

Принцип работы этих незамысловатых, но полезных устройств крайне прост. Они имеют несколько большие размеры, чем труба, на которые устанавливаются, так как должны вместить определенные комплектующие. Главным из них является механическая подвижная заслонка. Когда клапан не работает, заслонка находится в стандартном положении «закрыто». При прохождении основного потока вода давит на заслонку и легко приподнимает её, благодаря чему содержимое унитаза или раковины быстро уходит в канализацию. А вот если имеет место обратный поток, то заслонка останется неподвижной благодаря своему особому устройству.

Их можно разделить на две группы в зависимости от диаметра труб, в которые их устанавливают – 50 и 110 (или 160) миллиметров. Первые предназначены для установки на канализационные трубы, идущие от раковин и ванн. Вторые же нужны чтобы исключить возможность попадания сточных вод в унитаз – здесь трубы имеют больший диаметр, чтобы моментально пропустить воду вместе с отходами жизнедеятельности.

Несмотря на простоту, они могут иметь различное устройство – в первую очередь они отличаются видом преграды, а также принципом её действия. Если рассматривать разновидности обратных клапанов для канализации 50 мм и 110 мм, то окажется, что наиболее распространены следующие варианты:

  • подъемные,
  • поворотные,
  • шаровые,
  • межфланцевые.

О каждом из них будет полезно рассказать поподробнее, чтобы каждый желающий смог выбрать и приобрести именно тот вид, который подойдет ему лучше всего.


Подъемные

Главным достоинством этой модели является высокая надежность, достигаемая максимально простым устройством. Когда стоки идут из унитаза, то запорный элемент поднимается под давлением снизу, пропуская поток. Сразу после этого пружина возвращает его в исходное положение. Если же поток идет с обратного направления, то он давит на элемент сверху, что не приводит ни к какому результату – он остается на месте.

Единственный минус, какой имеет этот обратный клапан для канализации 110 мм, это возможность образования засора. Время от времени его нужно чистить. К счастью, сделать это совсем не сложно. Достаточно открутить четыре болта на верхней поверхности, после чего промыть механизм под струей воды, вернуть на место и закрутить болты.

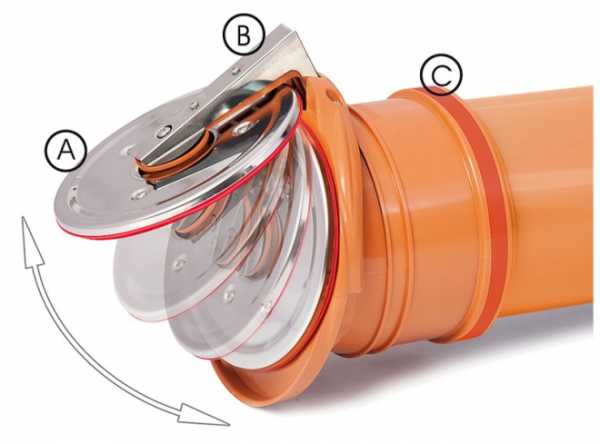

Поворотные

Другое название поворотных клапанов обратных канализационных 110 мм – лепестковые. Дело в том, что здесь механизм запора действительно напоминает лепесток. Трубу перегораживает специальная мембрана, оснащенная пружиной. Если поток идёт с «правильной» стороны, то давление поднимает лепесток. И наоборот, при движении в обратном направлении вода будет натыкаться на мембрану, которую не сможет поднять ни при каких условиях.

Определенную проблему может доставить устройство изделия. Оно имеет расширение, а потом сужение – чтобы вода легко проходила насквозь, поднимая мембрану. Однако именно в таких местах чаще всего происходят засоры. Поэтому сверху разработчики расположили специальную съемную крышку. Достаточно снять её, чтобы можно было без труда устранить засор.

Шаровые

Это устройство имеет запорный механизм в виде шарика. Если на него надавить с «нужной» стороны, то он немного поднимается вверх и закатывается в специально отведенное углубление, не мешая потоку проходить в канализационную трубу. Сразу после того, как поток иссякает, шарик возвращается на место под своей тяжестью. Когда поток идет с противоположной стороны, он давит на шарик сверху и тот сохраняет свое положение, не смещаясь ни на миллиметр.

Единственный недостаток данного решения – шарик не всегда идеально стыкуется с боковыми стенками. Поэтому малая часть сточной воды может просочиться. Впрочем, её объем будет незначительным, в большинстве случаев это остается незамеченным – не появляется ни фонтана из унитаза, ни неприятного запаха из раковины.

Межфланцевые

Если вы ищете именно обратный клапан для канализации 50 мм, а не 110, то именно межфланцевый станет оптимальным выбором. Он имеет самые маленькие размеры из всех существующих. Устройство также очень простое и напоминает лепестковый клапан. Внешне он напоминает невысокий цилиндр, в котором находится поворотная заслонка. Заслонка может быть двух видов. Во-первых, два полукруга, закрепленных на центральном стержне и зафиксированные пружинами. Во-вторых, небольшая тарелка, установленная на стенке корпуса и также удерживаемая пружиной. Под напором запирающий элемент поднимается и пропускает воду в канализацию. Однако небольшие размеры приводят к тому, что они не могут пропускать какие-либо твердые предметы – только воду. К тому же, их устанавливают не поверх трубы, а внутрь. Поэтому для простой чистки придется полностью разбирать трубы, а выполнять такую работу не слишком приятно. Всё это делает её межфланцевый обратный клапан на канализацию 50 мм совершенно непригодным для унитаза и прекрасным выбором для сброса грязной воды из ванны или раковины.

Как выбрать подходящий вариант?

Начать с того, что обратный клапан 110 или 50 мм может быть изготовлен из различных материалов:

  • полипропилен,
  • поливинилхлорид,
  • нержавеющая сталь,
  • АБС-пластик.

Выбирать материал модели следует исходя из того, из чего изготовлены трубы. То есть, для металлических труб лучше взять металлическое устройство, в то время как ПВХ трубы лучше работают с пластиковыми изделиями.

Также очень важно следить за тем, чтобы совпадал диаметр. Никаких сужений здесь быть не должно – они приведут к скорейшему появлению засоров и, соответственно, придется очень часто выполнять такую неприятную работу, как чистка.

Кроме того, нужно решить, куда именно вы будете устанавливать устройство. Некоторые люди предпочитают установить обратные клапаны на канализацию 50 мм на все раковины и ванну, а также 160 мм на унитаз (если они находятся далеко друг от друга), в то время как другие имеют возможность установить всего один клапан на общую канализационную трубу (если ванна, кухня и санузел расположены компактно).

Что нужно знать при установке

В большинстве случаев процесс установки не доставляет серьезных проблем опытному мастеру. Однако обратные клапаны нельзя назвать особо распространенными и всем известными изделиями. Поэтому дать несколько простых советов, способных помочь правильно выполнить всю работу, будет весьма полезно:

  • Обратите внимание на стрелку. На корпусе обязательно должна быть изображена стрелка, показывающая «правильное» направление потока. Если установить изделие неправильно, то вода из унитаза и раковины будут копиться в трубах, в то время как стоки из канализации легко проникнут в квартиру;
  • Обязательно выполните предварительную проверку, чтобы не получить проблем в будущем. Для этого просто откройте холодную воду в ванной и пустите струю в обратный клапан сначала с одной стороны, а потом – с другой;
  • Если спустя какое-то время после установки вы услышите незнакомый шум и вибрацию, то, скорее всего, дело в блокирующей мембране. Она засорилась или была повреждена. Проведите чистку – если это не поможет, то замените герметичную окантовку с заслонки – в большинстве случаев она легко удаляется.

Запомнив эти нехитрые правила, вы наверняка сможете без труда справиться с установкой системы и не столкнетесь ни с какими затруднениями.

Почему клиенты выбирают нас?

Вы задумываетесь о покупке качественного обратного клапана 110 мм, пластиковых труб или каких-то комплектующих для системы водопровода или канализации? NordStar предлагает своим клиентам обширный ассортимент разнообразной продукции. Тысячи жителей Санкт-Петербурга обратились в нашу компанию и впоследствии у них не было причин для сожаления о своем выборе. Многие из них даже перешли в категорию постоянных клиентов, что позволило им получить особые условия сотрудничества.

Они высоко ценят высокое качество и доступные цены,
какие рады предложить им мы. Сотрудничая с проверенными поставщиками и закупая
всю продукцию крупными партиями, компания может значительно снизить стоимость
деталей не в ущерб их качеству. Ну а отменный сервис – ещё одна причина для
того, чтобы обратиться к нам. Опытные консультанты ответят на любые возникшие у
вас вопросы, а при необходимости помогут подобрать подходящее для конкретной
ситуации оборудование.

www.nord-star.net

Обратные клапаны

Обратный клапан для вертикального монтажа

Karmat предлагает исключительный на рынке продукт — обратный канализационный клапан для монтажа на вертикальных участках канализации.

  • Обратный клапан для вертикального монтажа работает автоматически и надёжно.
  • обеспечает здание от подтопления во время протекания сточных вод
  • клапан успешно прошел серию исследований нормы PN-EN 13564 и получил знак СЕ.

ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА

Обратный клапан ø 50 для вертикального монтажа

ZB50-P белый — для труб ø 50, вес: 0,15 кг

Обратный клапан ø 50 для вертикального монтажа

ZB50-P серый — для труб ø 50, вес: 0,15 кг

Обратный клапан ø 110 для вертикального монтажа

ZB 110 — для труб ø 110, вес: 0,97 кг

Лёгкий контроль правильности действия клапана

Конструкция ручного затвора позволяет использовать его и в вертикальной позиции. Это также гарантирует возможность проверки правильности действия клапана без снятия крышки.

Обратный клапан для вертикального монтажа работает автоматически и надёжно.

Лёгкий контроль правильности действия клапана. Перемещение рычага из положения А ОТКРЫТО в положение В ЗАКРЫТО приводит к полному прекращению обратного течения стоков

Обратный канализационный клапан для монтажа на вертикальной трубе

это удобная, дешёвая и часто единственная возможность обеспечить здание от подтопления.

ВОЗМОЖНОСТЬ МОНТАЖА НА ВЕРТИКАЛЬНОЙ ТРУБЕ — ЭТО ОТСУТСТВИЕ ПЕРЕДЕЛОК И СНИЖЕНИЕ ИЗДЕРЖЕК

Комфорт и безопасность

Возможность монтажа устройства на вертикальной трубе это часто отсутсвие в зданиях обременительных переделок.

  • предохранение от грызунов
  • кожух крышки а также болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали
  • обратные клапаны KARMAT оборудованные рычагом ручного затвора
  • перемещение рычага из положения ОТКРЫТО в положение ЗАКРЫТО вызывает полную задержку обратного течения стоков

предохранение от грызунов

кожух крышки изготовлен из нержавеющей хромоникелевой стали

обратные клапаны KARMATоборудованные рычагом ручного затвора

болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали

www.karmat.pl

обзор, разновидности, установка и технические характеристики

Если вас заинтересовал вопрос о том, что собой представляет обратный клапан для воды для насоса, то вы должны знать, что это важная часть системы. Наиболее часто она устанавливается в трубопроводах для обеспечения движения пара, жидкости или газа. Все это должно происходить в одном направлении. Клапан не будет допускать обратное движение жидкости в направлении, которое противоположно существующему. Установка данного элемента для насоса в различных системах осуществляется в том случае, когда существует ряд факторов, которые создают противодействие движению жидкости.

Обзор клапана

Обратный клапан для воды для насоса представляет собой цилиндр, который снабжен пружиной внутри. Там же имеется перекрывающая круглая пластина. Изначально данный элемент закрыт благодаря наличию пружины. Однако под воздействием воды пружина ослабевает, клапан открывается, создавая возможность пропускать поток воды через себя. Если же сила потока ослабевает по причине утечки, остановки функционирования насоса или ряда других причин, то перекрывающая пластина закрывается, на это воздействует пружина. Если вода не нагнетается давлением, клапан не позволяет ей двигаться обратно. Обратный клапан необходим для того, чтобы вода не вытекала обратно в колодец или другой источник воды при остановке работы насоса. Если произошли перебои с электричеством или отключился насос, то не возникнет необходимости заполнять всю систему водой повторно. При выборе данного элемента вы должны учесть, что его размер обозначается в дюймах.

Характеристики клапана

Рассматривая обратный клапан для воды для насоса, вы должны знать о том, что среди его характеристик содержится номинальный диаметр, который еще называется диаметром проходного отверстия. Этот показатель является условным и не соответствует проходному диаметру трубы. Помимо этого, вы должны учесть толщину стен трубы. Размер обратного клапана изменяются в пределах от 15 до 200 миллиметров.

Разновидности обратных клапанов

Обратный клапан для воды для насоса может иметь определенные характеристики по способу крепления. Различают данные изделия именно по этой особенности. Например, они могут быть предназначены для фиксации с помощью сварки к полипропиленовым трубам, с помощью фланцев к системе трубопровода, а также с помощью резьбовой муфты, что называется муфтовым креплением. Установка может вестись и межфланцевым способом, когда клапан зажимается между фланцами системы трубопровода.

Отличие по типу устройства

Описываемая часть системы может быть представлена клапаном или обратным затвором. Они отличаются друг от друга тем, что обратный клапан имеет золотник в качестве внутренней перегородки, тогда как у обратного затвора устанавливается круглый диск, который выполняет роль затворки. Она может быть ударной, что предполагает использование соответствующей методики закрытия, это никак не способно повлиять на работу системы. Эта составляющая клапана может быть и безударной, она закрывается достаточно мягко. Затворки выполняются из титана, бронзы, стали, латуни, неметаллических материалов или чугуна. В зависимости от способа исполнения затворки, обратные клапаны можно разделить на те, что имеют подъемный вид, шаровый, поворотный или межфланцевый. Если речь идет о подъемном обратном клапане, то под воздействием давления воды элемент поднимается, ослабляя давление пружины. Клапаны шарового типа работают на основе шара, который перекрывает поток при необходимости. Поворотный тип обратного клапана предполагает наличие откидной створки. Межфланцевый клапан имеет створку или диск, один из которых не позволяет воде идти обратно.

Виды обратного клапана

Если вы рассматриваете разновидности обратных клапанов для воды, то должны обратить внимание на V 275 Ду 15−100. Он способен, в первую очередь, защитить систему водопровода от обратного потока. Максимально допустимая температура его работы равна 250 градусам. В основе корпуса лежит латунь, допустимое давление эквивалентно 16 бар. Стоит рассмотреть и обратный клапан V6516 (Ду 50−500, Ру 10), который выполняет свои основные задачи и может быть установлен в систему трубопровода, по которой транспортируется не только обычная вода, но сточные и технические воды. Использовать данный элемент можно даже при минимальной температуре в 70 градусов, допустимое давление равно 10 бар. В основе корпуса лежит чугун. В продаже можно встретить поворотный клапан «Гранлок», который является межклассовым устройством. Допустимая температура равна 110 градусам, максимальное давление, при котором способен работать клапан, составляет 16 бар. В основе корпуса лежит нержавеющая сталь. Специалисты достаточно часто выбирают подъемный обратный фланцевый клапан серии RD50 °F. Он способен защитить систему водопровода от обратного потока, эксплуатировать его можно при широком диапазоне температур, а максимально допустимой является показатель в 350 градусов. В основе корпуса лежит сталь, максимальное давление, которое способен выдержать клапан, эквивалентно 40 бар.

Основные особенности

После того как вы поняли, насколько важно использование обратного клапана для воды, необходимо учесть, что среди преимуществ межфланцевых устройств выступает не только небольшой размер, но и незначительный вес. Их можно устанавливать горизонтально, под наклоном и вертикально. Обратный межфланцевый клапан во множестве случаев устанавливается с полипропиленовыми трубами. Их надо монтировать по направлению потока воды. При остановке работы насоса при возникновении аварийной ситуации может случиться гидроудар, который приводит к повреждению гидросистемы. В этом случае специалисты советуют использовать двухстворчатые клапаны. Когда водный поток устремляется обратно, створки не допускают проникновение жидкости, так как складываются. Диаметр подобных клапанов может изменяться в пределах от 50 до 700 миллиметров.

Характеристики обратных и шаровых клапанов

Обратный клапан для воды для насоса, цена которого достаточно приемлема, может обладать диаметром до 400 миллиметров. Его используют в тех системах, где удар затворки не повредит дальнейшей работе гидросистемы при остановке работы насоса. В гидро- и воздушных системах внушительного размера устанавливается безударный поворотные клапаны. Он отличается тем, что не требователен к загрязнению воды. Если вы задумались о том, где и как установить обратный клапан для воды, то можете использовать шаровую разновидность описываемого изделия. Она наиболее часто используется в сантехнике. Его следует устанавливать исключительно вертикально, он чувствителен к чистоте внешней среды.

Проведение установки

Обратный клапан для центробежных насосных установок при использовании байпаса является незаменимым элементом. С его помощью осуществляется перекрывание при движении жидкости по малому кругу. Установка устройства производится между всасывающими и нагнетающими трубопроводами. Отверстие обратной трубы перекрывается резиновым шаром клапана. Это действие вынуждает жидкость проходить сквозь насос.

Стоимость

Обратный клапан для погружного глубинного насоса вы сможете найти в продаже по цене от 7 до 12 долларов. Что касается шаровых клапанов, то они стоят дешевле, за одно изделие придется заплатить не больше 7 долларов. Подъемные клапаны можно приобрести за 16-19 долларов. Что касается золотниковых моделей, то в магазинах они реализуются по стоимости от 10 до 12 долларов. Если будет производиться собственноручно установка обратного клапана на воду, инструкция предварительно вами должна быть изучена. Однако первоначально необходимо ознакомиться со стоимостью. Нужно отметить, что вышеописанные цены были указаны за модели, предназначенные для бытового использования.

Они отличаются тем, что их диаметр не больше 1,5 дюйма. Что касается промышленных клапанов, то их стоимость будет увеличена в несколько десятков раз. Стоимость будет зависеть от используемых материалов, конструктивных особенностей и габаритов клапанов.

Заключение

Если не позаботиться об установке обратного клапана, то в смесителе из-за внушительного давления горячая вода непременно будет попадать в кран с холодной водой. Помимо прочего, вибрация, вызванная потоком воды, приведет к более интенсивному вращению счетчика, вызывая несуществующие траты.

fb.ru
