Обратный клапан поворотный для воды – Обратный клапан на воду — что это такое, для чего нужен, принцип работы, технические характеристики, размеры 1 и 2 дюйма, виды пластиковых, электрических, лепестковых обратных клапанов для горячей воды и отопления в квартире, устройство и установка, счетчик, ремонт неисправностей, цена и где кулер в Москве и СПб

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

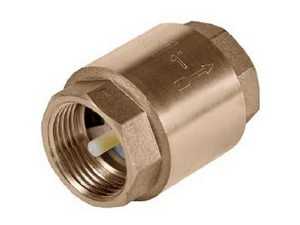

Внешний вид обратного клапана

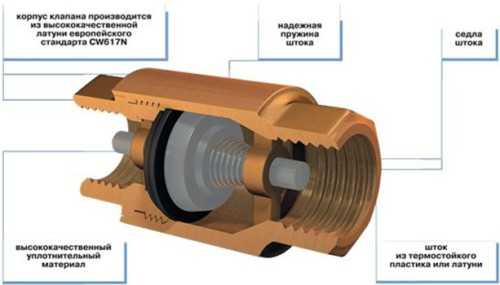

Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

• корпуса;
• золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
• уплотнительной прокладки;
• пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

• Подъемного типа . Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
• Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
• Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
• Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

Обратный клапан подъемного типа

Обратный клапан поворотного типа

Обратный клапан шарового типа

Обратный межфланцевый клапан

По материалу изготовления различают такие типы обратных клапанов, как:

• Латунные — надежные и износостойкие, чаще всего применяются в быту.
• Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
• Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

• Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
• Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
• Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

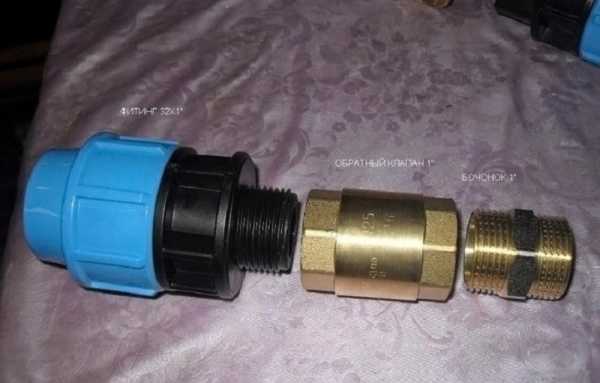

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

• На входе в квартиру от централизованной подачи горячей воды.
• После счетчика для защиты его от гидроудара.
• Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
• На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
• На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
• В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

• Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
• Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
• Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
• Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

• Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
• Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
• В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
• При использовании погружного насоса затвор необходимо поставить на его выходе.
• При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Обратный клапан — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 мая 2015; проверки требуют 13 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 мая 2015; проверки требуют 13 правок. Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом

ru.wikipedia.org

Обратный клапан для воды для насоса: виды, принцип работы, установка

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Из каких элементов состоит обратный клапан для воды

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

• разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
• пластиковый или металлический затвор с прокладкой;
• пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Наиболее популярный тип обратного клапана для бытового использования

[quote_box_center]Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.[/quote_box_center]

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

[quote_box_center]На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.[/quote_box_center]

По материалу изготовления

• из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
• из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
• из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

[quote_box_center]Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.[/quote_box_center]

По способу крепления

• муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
• фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
• межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.

По размеру

• стандартные клапаны. Используются на большинстве трубопроводов;
• миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
• небольшие клапаны, устанавливаемые на выходах счетчиков;
• чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

[quote_center]О том, как производится установка насосной станции, вы можете узнать из отдельного материала.

Различные способы соединения пластиковых труб в зависимости от материала описан в другой статье сайта.

А про строительство колодезного домика читайте тут.
[/quote_center]

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

• На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

  Установка обратного клапана на погружном насосе

• На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

  Обратный клапан для системы водоснабжения на базе насосной станции

• На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
• На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
• В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
• На водомеры для предотвращения движения воды в противоположную сторону;
• В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

okanalizacii.ru

Как подобрать обратный клапан для воды по функциям?

Правильная эксплуатация трубопровода зависит от того под каким направлением происходит течение воды в устройстве. Для того, чтобы водопровод был исправным его обязательно оснастить вспомогательным устройством, в нашем случае помощником послужит обратный клапан для воды. В этой статье мы рассмотрим подробности выбора и установки этих незаменимых механизмов и рассмотрим вопрос, как устройства проходят эксплуатацию.

Виды и отличия конструкций

В задачи всех видов водных клапанов относят упрощение сантехнических работ и защиту от перепадов давления в трубопроводе, в частности если нарушена эксплуатация насоса. Помимо этого, каждый отдельный тип имеет еще и конкретные задачи, так как нужен в водопроводной магистрали. Встречается несколько разновидностей, которые делают обратный клапан для воды многофункциональным:

Виды водяных обратных клапанов

• устройства с запорным механизмом подразделяют на шаровый дисковый, лепестковый, золотниковый;
• разделяют по типу фиксации: межфланцевый, фланцевый, муфтовый;
• по скорости перекрытия воды клапан бывает: захлопывающимся и плавным.

Каждый из вариантов имеет свои индивидуальные особенности, которые важно учитывать при покупке.

Итак, шаровый клапан представляет собой шариковый пружинный механизм. Дисковый тип клапана содержит в своем строении специальный диск. Обе эти конструкции способны работать с максимально высоким давлением воды, которое допустимо для полипропиленовых трубопроводов в домашних условиях. Часто подобная конструкция устанавливается после насоса от скважины или другого источника. Посмотрите на фото, как выглядит приспособление.

Шаровый обратный клапан на воду

Лепестковое приспособление способно эксплуатироваться исключительно в трубах с низким давлением, для золотниковых вариантов характерна конструкция золотника, которая и является основным рабочим элементом. Все эти устройства изготавливаются из латуни или полипропилена, в основном они устанавливаются до и после счетчика.

Межфланцевый обратный клапан для воды устанавливается в домашние трубопроводы строго по устаревшей технологии, в то время, когда фланцевые и муфтовые варианты крепятся болтами или имеют резьбы для нормальной фиксации. При необходимости может применяться и шариковый рабочий пружинный механиизм.

Захлопывающийся механизм срабатывает моментально при поступлении воды, а плавный работает несколько медленнее, но при этом выдерживает более длительный срок службы. Фото подскажет как работает механизм.

Обратный клапан с захлопывающимся механизмом

Каждый из типов обратных устройств может применяться как для водопроводного насоса, так и для целей помещения в рабочую магистраль трубопровода. При этом все клапаны имеют отдельные функциональные особенности и фиксируются за пределами счетчика.

Внимание! Не допускайте использование в доме контролирующих установок бывшего употребления, а также до тех пор, пока не будет изучено устройство обратного клапана. Эти характеристики должны быть проверены на месте приобретения.

Функциональные способности обратных клапанов

Клапан обратный поворотный и другие типы служат своего рода предохранителем водопроводных конструкций от перепадов давления и гидроударов, следствием которых становится внезапная остановка насоса. Благодаря этому продуманному устройству все трубы теперь в безопасности, так как в них налажены частично автоматизированные процессы. В частности, сосредоточены в использовании межфланцевый и шаровый вариант, так как они уже давно доказали свою эффективность перед потребителями.

Подобная защитная конструкция обладает следующими функциями:

• защищает ваши бытовые условия от затопления, особенно если происходит усиление обратного потока воды, разумеется если приспособление правильно установлено после счетчика;
• если устанавливается клапан обратный поворотный в канализационную магистраль, это обеспечивает отсутствие неприятного запаха, особенно если конструкция не эксплуатируется длительное время;
• не позволяет в трубопровод попадать различного рода загрязнениям, если наблюдается их пропуск от насоса.

При обустройстве многоквартирных домов специалисты рекомендуют устанавливать обратные клапана в нижних этажах, где расположены трубопроводы, так как это снижает риск затопления квартир. Популярностью при таких обстоятельствах пользуется межфланцевый прибор.

Обратный клапан для воды: конструкция

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

1. Перед покупкой изучите особенности конструкции и соединительного элемента клапана. Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
2. Проанализируйте принцип работы обратного клапана. Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
3. Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
4. Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
5. Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Внимание! Все конструкции защиты от гидроударов в трубопроводе нужно приобретать разумно, учитывая не только правила подбора, но и ряд функциональных особенностей.

Установка обратного клапана в основную магистраль

Установка обратного водного клапана на трубопровод в доме производится после насоса (если он присутствует) и после водяного счетчика. Стоит отметить, что тактика монтажа во многом зависит от того, какой тип конструкции был вами подобран. Ознакомьтесь с принципом установки клапанов в фото.

Правильная установка обратного клапана на воду

Для металлических муфтовых вариантов можно использовать резьбовые соединения или сварочный аппарат. Оба варианта фиксации отличаются надежностью. Специалисты не отмечают высокой надежности в подобных установках, но тем не менее они считаются весьма функциональными.

С целью установить межфланцевый механизм, предусматривается технология его закрепления между двумя пластинами в трубопроводе. Обратите внимание, что пластины должны быть приварены к трубам отдельно, кроме чего такой монтаж практикуется и для насоса, но все крепления осуществляются строго после водомерного счетчика.

Шаровый обратный клапан представляет собой фланцевую разновидность, в котором установлен шариковый рабочий способ затвора. Крепить его можно только в подходящих условиях, а также важно соблюдать рабочее устройство обратного клапана для воды.



Вас могут заинтересовать:

prokommunikacii.ru

Обратный клапан для воды для насоса: виды, принцип работы, установка

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Из каких элементов состоит обратный клапан для воды

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

• разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
• пластиковый или металлический затвор с прокладкой;
• пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Наиболее популярный тип обратного клапана для бытового использования

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления

• из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
• из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
• из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.

По способу крепления

• муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
• фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
• межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.

По размеру

• стандартные клапаны. Используются на большинстве трубопроводов;
• миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
• небольшие клапаны, устанавливаемые на выходах счетчиков;
• чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

• На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

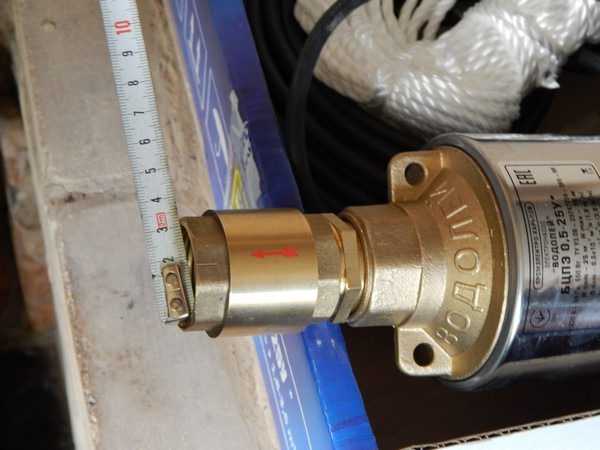

  Установка обратного клапана на погружном насосе

• На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;



  Обратный клапан для системы водоснабжения на базе насосной станции

• На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
• На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
• В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
• На водомеры для предотвращения движения воды в противоположную сторону;
• В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

dekormyhome.ru

Как установить обратный клапан на воду: особенности и виды устройств

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
• в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

santehnikportal.ru

что это такое и для чего он нужен » SanDizain.ru

Практически ни одну систему водоснабжения или отопления невозможно представить без обратного клапана на воду. Данная арматурная деталь не только позволяет трубопроводам и другим компонентам систем функционировать в штатном режиме, но и защищает их от разного рода аварийных ситуаций. Что же это за устройство и зачем оно нужно? В особенностях, классификации и применении обратного клапана разбираемся далее.

Что это такое

Под обратным клапаном подразумевается запорное устройство, которое обеспечивает ход воды только в одном, правильном, направлении и предотвращению ее возвратного движения. Его строение довольно простое:

• металлический корпус-цилиндр, который состоит из двух частей с резьбой или с фланцами;
• затвор из металла или пластика с прокладкой;
• пружина, подпирающая затвор.

Если вода не проходит в трубопровод или специальный насосный шланг, пружина удерживает затвор и сам клапан пребывает в закрытом состоянии. Когда же вода начинает приближаться к клапану и создает давление, достаточное для ослабления пружины, затвор открывается, и вода через устройство без проблем протекает в трубопровод или соответствующий шланг.

Устройство обратного клапана на воду

Если давление по тем или иным штатным или аварийным причинам уменьшается, пружина снова подпирает затвор и движение воды прекращается. В свою очередь, падение уровня давления обуславливает возвращение клапана в исходное положение, то есть его закрытие. При этом вода, находящаяся уже непосредственно в трубопроводе или шланге, тоже удерживает затвор, тем самым не позволяя ему открыться и блокируя обратный поток.

Какие существуют виды клапанов

Обратные клапаны на воду отличаются друг от друга конструкцией, способом крепления, материалом и габаритами. Пройдемся по основным видам запорных устройств и их характеристикам.

По типу конструкции:

1. Шаровые – оснащены запорным металлическим шариком, прижимающимся пружиной к седлу.
2. Золотниковые подъемные – имеют запорную деталь в виде золотника.
3. Поворотные подъемные – снабжены запорной крышкой, закрепленной на оси корпуса.
4. Дисковые – имеют запорный диск, связанный с подпружиненным штоком.

Совет. Для трубопровода маленького диаметра рекомендуется использовать шаровые или подъемные поворотные клапаны, для большого диаметра – дисковые или золотниковые подъемные.

По типу крепления:

1. Муфтовые – предполагают крепление с помощью резьбовых переходов.
2. Фланцевые – крепятся посредством фланцев.
3. Межфланцевые – крепление производится путем болтового стягивания фланцев, между которым расположена непосредственно конструкция клапана.

Выбирайте клапан, подходящий к вашей системе водопровода

По типу материала:

1. Из чугуна – механически прочные, сравнительно недорогие, но не очень устойчивые к коррозии клапаны для трубопроводов крупного диаметра.
2. Из латуни – надежные, неприхотливые в обслуживании и устойчивые к коррозии клапаны для трубопроводов малого диаметра.
3. Из нержавеющей стали – устойчивые к агрессивным веществам и коррозии, долговечные клапаны для трубопроводов любого диаметра. Практические безупречные качества обуславливают очень высокую стоимость устройств.

Совет. Оптимальным для использования в быту будет клапан из комбинированных материалов: корпус – из латуни или чугуна, пружина – из нержавеющей стали, затворный элемент – из пластика.

Зачем и где нужны такие клапаны

Есть целый ряд ситуаций, когда использование устройства не просто желательно, а необходимо. Давайте узнаем, где и зачем чаще всего устанавливают эти устройства.

Во-первых, на водопроводы в домах, где горячая и холодная вода подаются раздельно – через свои стояки с разными уровнями давления. В процессе открытия смесителя, когда подается и холодная, и горячая вода одновременно, жидкость продавливается от большего к меньшему давлению, в результате чего горячая вода может попасть в стояк для холодной или наоборот. Исключить это поможет только запорный клапан.

Во-вторых, в газовых или электрических бойлерах. Такие накопительные приборы заполняются посредством напора холодной воды, которая при последующем нагревании повышает давление в системе и, уже будучи горячей, начинает стремиться назад в холодную магистраль – клапан перекроет неверный ход жидкости.

Схема: подключение обратного клапана

В-третьих, в системе автономного отопления с несколькими контурами, отличающимися назначением и теплоносителями. В этом случае у кожного отдельного контура собственное гидравлическое сопротивление и свой циркуляционный насос разной мощности – запорный клапан не позволит мощному насосу спровоцировать возвратное движение воды в контуре с более слабым насосом.

В-четвертых, на глубинный насос скважины. Тут все просто: насосное оборудование может размещаться на глубине в десятки метров – в случае прекращения работы установки при отсутствии запорного клапана вода будет стремиться «выйти» из трубопровода в скважину, что недопустимо.

Теперь вы знаете, что функционирование систем водоснабжения и отопления без обратного клапана было бы очень затруднено. Это устройство призвано поддерживать бесперебойную работу системы и предотвращать аварийные ситуации, а значит, оно способно принести огромную пользу: существенно облегчить и обезопасить ваш быт.

Обратный клапан для воды: видео

Обратный клапан на воду: фото

sandizain.ru
