виды, устройство двухстворчатого, поворотного и пружинного варианта, какой выбрать

Защитная трубопроводная арматура в нашей жизни встречается повсеместно. В любом доме, на любом заводе, бензоколонке, нефтяной скважине, ферме, котельной и даже на вводе воды в квартиру – везде применяются обратные клапаны, служащие для защиты системы и оборудования от обратного тока воды, газа, топлива и многих других текучих сред.

Приветствуем нашего читателя и предлагаем его вниманию статью о разновидности защитной арматуры для трубопроводов.

Клапан обратный межфланцевый – компактный и эффективный затвор, защищающий сети и оборудование.

Что это такое и для чего он нужен

Обратный клапан – защитная трубопроводная арматура, пропускающая поток среды в одном направлении и блокирующая движение среды в противоположном направлении. Он является арматурой прямого действия, срабатывает автоматически при возвратном движении рабочей среды.

По конструкции обратные клапаны подразделяются:

на шаровые или приемные;

обратные затворы;
межфланцевые;
комбинированные (совмещенные с запорной арматурой).

Межфланцевые изделия характеризуются компактными размерами и способом установки – во фланцевых разрывах трубопроводов.

Назначение и сферы применения

С помощью обратной арматуры защищают системы трубопроводов, оборудование, насосы, отопительные котлы, автоматику от гидравлических ударов; при нарушении герметичности или разрушении части системы они уменьшают утечку.

В технологических схемах обратные клапаны используются:

в замкнутых системах для подпитки;
после установки счетчиков и другой контрольно-измерительной аппаратуры;
в системах с несколькими насосами;
в системах отопления на перемычке между подающим и обратном трубопроводами;
во всевозможных подающих трубопроводах, где требуется движение среды в одном направлении;
в системах вентиляции;
в фильтрующих системах, очистных сооружениях – для обеспечения движения жидкости через фильтр или только в одном направлении;

в быту — в скважинах совместно с глубинным погружным насосом, в быстроразъемных муфтах поливных систем, в термостатической арматуре систем отопления в частных домах.

Сферы применения защитной арматуры – во всех областях промышленности, добывающей промышленности, в быту, сельском хозяйстве, транспорте, газотранспортной системе.

Обратные клапаны используются в системах и с жидкими, и с газообразными средами.

Управление и технические характеристики

Тип подключения

Межфланцевые обратные клапаны могут устанавливаться в трубопровод и в вертикальном, и в горизонтальном положении.

Конструктивной особенностью подключения таких клапанов является то, что у них нет фланцев для установки в трубопровод – они зажимаются между фланцами трубопровода.

Устройство

Межфланцевые конструкции характеризуются отсутствием фланцев. В корпусе у них находится рабочий орган – диск, створки, которые при изменении тока среды на обратный перекрывают проход и не допускают обратного тока газов и жидкостей.

Принцип действия

Принцип действия обратной арматуры основан на том, что при отсутствии потока среды рабочий орган (диск, золотник, шарик) под действием собственного веса и дополнительных устройств перемещается в положение «закрыто» (садится в седло корпуса).

При возникновении потока затвор под его давлением перемещается в положение «открыто» и открывает проход через седло. Если поток жидкости или газа меняет положение на противоположное, он останавливается, затвор перемещается в закрытое положение, затем давление жидкости или газа дополнительно прижимает золотник, шарик или диск – проход надежно перекрыт.

Обратный клапан срабатывает под действием перемещаемой среды автоматически, без дополнительного управления и регулирования.

Виды и конструкции

Конструктивно межфланцевые обратные клапаны бывают двухстворчатые и пружинные дисковые.

Пружинные дисковые модели (их иногда называют одностворчатыми) имеют затвор в виде плоского диска, который в закрытом положении прижимается к седлу корпуса пружиной.

Тонкий диск занимает в корпусе немного места, что очень значительно уменьшает вес и строительную длину механизма. Использование пружины и малый вес диска дает возможность устанавливать арматуру и в вертикальном, и в горизонтальном положении.

Такие модели устанавливаются на трубопроводы с рабочим диаметром 15-200 мм.

Двухстворчатые модели надежнее дисковых и применяются в более сложных и крупных системах с рабочими диаметрами от 50 до 700 мм.

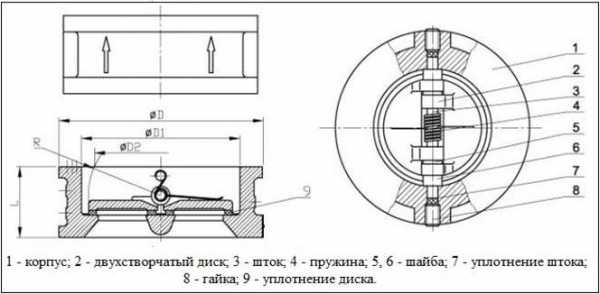

В двухстворчатом обратном клапане затворные элементы представляют собой две створки (сегменты или лепестки), закрепленные на оси. Ось проходит по центру прохода, на ней крепятся и пружины.

В больших гидравлических или пневматических системах нередко возникают опасные гидравлические удары (при аварийных ситуациях, отключении насосов и т.д.). В таких случаях применяют клапаны с амортизаторами, демпфирующие резкие скачки давления в гидросистеме.

Обратные клапаны по материалу, из которого они изготовлены, бывают:

из конструкционной легированной стали;
из нержавеющей стали;
из латуни и бронзы;
из чугуна;
из титана;
из алюминия;
из бронзы;
комбинированные.

В маркировке на втором месте стоят буквы, которые обозначают материал.

Отличия фланцевого клапана от межфланцевого

Фланцевые модели отличаются от межфланцевых:

наличием фланцев;
строительной длиной – у фланцевых моделей она может быть в 6-8 раз больше, чем у межфланцевых;

масса фланцевых моделей может быть больше в 5 раз;
по методу монтажа: фланцевые монтируются в трубопровод при помощи фланцев;
межфланцевые зажимаются между фланцами трубопровода.

Преимущества и недостатки

Преимущества:

малые габариты, в том числе строительная длина;
малый вес;
доступная цена;
возможность установки и на вертикальных, и на горизонтальных участках трубопровода;
простая конструкция;
надежность;
не требует техобслуживания;
хорошая ремонтопригодность.

Существенным недостатком межфланцевых изделий является значительная потеря давления на клапане (т.к. в проходе находится рабочий орган – створки с осью, диск). При монтаже в крупные гидросистемы необходимо учитывать потерю давления в расчетах параметров системы. Дисковые модели сильнее тормозят ток среды, чем створчатые. Дисковые модели плохо работают в условиях, когда в жидкости имеются примеси, например, песок.

Следует иметь в виду, что обратные клапаны не заменяют собой обычные запорные вентили и задвижки.

Советы по выбору

Практически в быту мы можем столкнуться с установкой муфтового обратного клапана (муфтового затвора) после водяного счетчика и на вводе системы отопления. Выбор затвора для счетчика практически смысла не имеет – они продаются везде и выпускаются в каждом регионе. технология и конструкция также везде одинаковые. Материал – латунь. Главное, купить в магазине, с чеком, гарантией и осмотреть визуально. Самое главное – чтоб условный диаметр совпадал с диаметром водяного счетчика!

Работы на вводе системы отопления должны выполняться специалистами коммунальных служб. Но вполне вероятно, что при определенных условиях жильцам дома все-таки придется покупать и выбирать комплектующие для узла ввода. Самое главное – покупка в строительном гипермаркете, с гарантией, нужного условного диаметра. Очень важен выбор материалов: идеальным, но дорогим вариантом является нержавейка или латунь.

Оптимальный по соотношению цена/качество вариант – конструкционная сталь с рабочим органом из нержавейки — также неплохо и долго работает.

Правила монтажа и эксплуатации прибора

Необходимые инструменты и материалы

Для установки обратного клапана за счетчиком воды необходимы: сам клапан, прокладки нужного диаметра (лучше из силикона), два разводных ключа, лента ФУМ.

Схема подключения

Клапан устанавливается сразу за счетчиком.

При установке необходимо проследить, чтобы направление тока воды совпадало со стрелкой на корпусе прибора.

Ход работ

Порядок установки:

патрубок водомера с накидной гайкой отсоединяют от водомера;
резьбу трубы внутриквартирной или внутридомовой сети и патрубка водомера тщательно обматывают лентой ФУМ;
вкручивают патрубок в клапан;
накручивают клапан на резьбу внутренней сети, стрелка направления тока воды должна быть направлена от счетчика;

в накидную гайку устанавливают прокладку;
накручивают гайку на подсоединительный патрубок счетчика;
пускают воду и испытывают подсоединение, при наличии течи затянуть соединения.

Установку обратного клапана на водяной счетчик предлагаем посмотреть на видео:

Частые ошибки и проблемы при установке

Практически ошибка может быть одна: установка не по ходу движения воды. И еще могут быть протечки.

При установке клапана в обратном направлении вода не будет поступать в счетчик и квартиру – придется его выкручивать и монтировать заново. При протечках следует затянуть соединения.

Советы специалистов

При установке узла учета воды, особенно в стальную систему водопровода, может быть неудобно производить монтаж – не будет хватать места для накручивания в последний момент накидной гайки. В таком случае стоит дополнить узел учета еще одной накидной гайкой – «американкой» со стороны клапана (типа «гайка-штуцер»).

Не бойтесь браться за установку обратного клапана на узле учета своими руками. Это вполне доступно для начинающего домашнего мастера.

Заключение

Мы надеемся, что информация из этой статьи пригодится нашему читателю при выполнении ремонта системы водоснабжения дома. Подписывайтесь на нашу рассылку и привлекайте к нам своих друзей, делитесь полезной информацией в соцсетях.

Желаем Вам удачи в решении Ваших ремонтных вопросов!

Загрузка…

vseotrube.ru

Обратный клапан (пружинный)

Название:

Выберите категорию:Все Перфорированный крепеж» Крепежные уголки»» Крепежный уголок равносторонний KUR»» Крепежный уголок 2 мм KU»» Крепежный уголок усиленный 2 мм KUU»» Крепежный уголок усиленный 2,5мм KUU»» Крепежный уголок под 135 градусов KUS»» Крепежный уголок асимметричный KUAS»» Крепежный уголок Z-образный KUZ»» Крепежный анкерный уголок KUL»» Крепёжный уголок скользящий KUC»» Крепежный уголок бетонный UB» Мебельные уголки»» Уголок оконный»» Уголок узкий KW»» Уголок бытовой UB»» Уголок цинк»» Уголок жёлтый цинк»» Уголок рамный»» Уголок балочный» Крепежные пластины»» Гвоздевая пластина PSE»» Крепежная пластина 2мм KP»» Пластина бытовая»» Пластина соединительная PS»» Пластина мебельная»» Оконные пластины REHAU, KBE, GEALAN, AOD» Скобяные изделия»» Петля накладная»» Дверные петли без врезки»» Петли-стрелы»» Петли рояльные»» Петли карточные»» Кронштейн APECS (белый и коричневый)» Крепеж для вагонки»» Кляймер для вагонки оцинкованный»» Кляймер для Блок-Хаус (имитация бруса)» Крепеж для террасной доски»» Крепеж ДекТай»» Крепеж ГвозDECK»» Крепление для планкера DUET» Комплектующие для профиля»» Прямой подвес профилей»» Соединитель двухуровневый 60х27»» Краб соединительный для профиля»» Удлинитель профиля 60х27»» Крепления Креммер для установки маяков» Перфорированная лента»» Перфорированная монтажная лента LM 1,5мм 2,0мм»» Перфорированная лента для вентиляции прямая LPP»» Перфорированная лента для вентиляции прямая (20 метров) LPP»» Перфорированная лента для вентиляции волна LPV»» Перфорированная тарная лента LPT»» Не перфорированная тарная лента LPT»» Перфорированная лента для теплого пола LPTP» Скользящая опора для стропил KUCIS, KUCISZ»» Открытая скользящая опора для стропил KUCIS»» Закрытая скользящая опора для стропил KUCISZ» Анкер регулировочный по высоте ARH» Держатель балки DB» Опора балки OB» Универсальная опора балки UOB» Опора бруса раскрытая OBR R» Опора бруса закрытая OBR Z» Соединитель бруса SB» Крепление Т-образное KT» Угловой соединитель US» Держатель столба универсальный DSU» Держатель для ступеней» Х-кронштейн для забора» Кронштейн опорный» Удлинитель профиля для забора» Проушина Pzp, Pzu» Шайба с муфтой» Основание колонны бруса тип U и L» Основание колонны ОК» Крепеж для стоек забивной KS» Пружинный узел СИЛА для стяжки бруса PU» Пружина для пружинного узла» Шайба дожимная СК 50/6» Кляймеры Саморезы, шурупы» Саморезы SPAX» Саморезы ГКЛ-металл» Саморезы ГКЛ-дерево» Саморезы EUROTEC» Саморез универсальный Pozi желтый цинк» Саморезы ГКЛ-дерево желтый цинк» Саморезы с прессшайбой для крепления листового металла СММ-SP- острые» Саморезы с прессшайбой для крепления листового металла CMM-SD- со сверлом» Саморезы для крепления металлических профилей СМК-SP -острые (Клоп)» Саморезы для крепления металлических профилей СМК-SD -со сверлом (Клоп)» Саморезы для гипсоволокнистых листов ГВЛ» Саморез кровельный оцинкованный КР с ZP» Саморез кровельный оцинкованный КР с ZP цветной» Саморез для крепления сэндвич-панелей SSP» Шурупы для крепления деревяных лаг и реек DIN 571 GL (глухарь)» Шуруп по бетону FRS-S Анкерная техника» Анкер болт с гайкой» Анкер болт HBM» Анкер забивной DRM» Анкер забивной латунный LAZ» Анкер-клин MAN» Анкер клиновой WAM» Рамный металлический дюбель MF» Заклепка алюминий-сталь Дюбельная техника» Забиваемый металлический дюбель-гвоздь HD» Дюбель фасадный TSX-S» Дюбель-гвоздь SM-L/SM-G» Дюбель для изоляции с пластиковым гвоздем IZO» Дюбель для изоляции с металлическим гвоздем IZM» Дюбель для изоляции с металлическим гвоздем c термоголовой IZL-T» Дюбель-гвоздь SM WKRET-MET» Шайба-рондоль» Дюбель-ежик» Дюбель универсальный (оранжевый) U-тип Крепеж для вентиляции» Кронштейн V-образный для профнастила М8 и М10» Перфолента» Траверса монтажная для воздуховодов» Шина монтажная оцинкованная» Уголок для фиксации воздуховодов» Скоба для стяжки фланцев М8» Лента уплотнительная межфланцевая самоклеющаяся» Кронштейн Т-образный монтажный» Пластина с гайкой с отверстием (цинк)» ХОМУТЫ»» Хомуты оцинкованные»» Трубный хомут для средней нагрузки»» Вентиляционный хомут с уплотнителем Метрический крепеж» Шпилька резьбовая 1 метр TR» Шпилька резьбовая 2 метра TR» Гайка DIN 934» Шайба усиленная DIN 9021» Гайка соединительная DIN 6334» Шайба плоская DIN 125» Шайба пружинная, гровер DIN 127» Болт полная резьба DIN 933 Гвозди» Гвозди строительные черные» Гвозди строительные оцинкованные» Гвозди ершёные оцинкованные» Гвозди винтовые оцинкованные» Гвозди финишные оцинкованные» Гвозди с большой плоской головой оцинкованные (кровельные)» Дюбель-гвоздь монтажный» Скоба строительная Полиэтиленовая пленка высший сорт Армированная пленка Polinet и стрейч-пленка Отрезные круги LUGA Abrasiv Электроды» Электроды PlasmaTec MONOLITH РЦ (E46) (МОНОЛИТ)» Электроды PlasmaTec МР-3 (E-46) Арсенал Система выравнивания плитки (СВП)» Клипса СВП» Клин СВП Люки-Невидимки (Практика)» Euro FORMAT-R 4 поколения серия АТР»» Малые»» Средние» EuroFORMAT-R 4 поколения серия ЕТР»» Большие (распашная) Люки под плитку. Люки под покраску» Люк под плитку Модерн» Люк под плитку Вектор» Люк под покраску Уголок» Люк под покраску Уголок 2+9 (2+12)» Люк под покраску Шаблон» Люк под покраску Катет» Люк под покраску потолочный Эталон» Люк под покраску К-30» Люк под покраску К-40 Решетки вентиляционные Эра» Решетки вентиляционные приточно-вытяжные» Решетки вентиляционные дверные приточно-вытяжные» Решетки вентиляционные приточно-вытяжные металлические» Решетки вентиляционные приточно вытяжные с регулируемым живым сечением» Решетка вентиляционная декоративная потолочная» Экран декоративный для оформления радиаторов отопления, ПВХ» Решётки приточно-вытяжные (серия РРН) Канальные Вентиляторы» Канальные вентиляторы ЭРА»» PROFIT»» MARS GDF»» CYCLONE-EBM»» TORNADO»» Вентиляторы канальные PRO»» Flow» Вентилятор канальный бесшумный (TD Испания)» Вентилятор канальный VENT» Осевой канальный вентилятор CV» Канальные вентиляторы TD-SILENT» Канальные вентиляторы ВК Осевые вентиляторы» COMFORT» HPS» NEO» Silent» Parus» STANDARD» AURA» SLIM» E 100 S Вентилятор осевой с антимоскитной сеткой» ERA Эра Вентилятор бытовой» DISC» FAVORITE» EURO Вентилятор осевой Storm ВЕНТИЛЯТОРЫ (BDRS, BDRAX, BSM, OBR)» BDRS — Радиальный вентилятор (металлический корпус)» OBR — Радиальный центробежный вентилятор АНИМОСТАТ Обратный клапан (пружинный) ВОЗДУХОВОДЫ» Старт-сэндвич» Переход 409х2Вх1мм» Переход 430хВА» кронштейн 430хВАх1мм» Газоход» Дымоходы двухконтурные 430/0.5мм + нерж.» Дымоходы одноконтурные 409-2В-1,0мм» Гофрированный алюминиевый воздуховод» Воздуховоды оцинковка 0,5мм» Воздуховоды нержавейка 0,5 мм» Прямоугольные воздуховоды (оцинковка 0,5мм)» Переходы оцинкованные Системы ПВХ каналов (круглых/плоских)» Система круглых ПВХ каналов»» Круглые каналы»» Канал телескопический»» Соединители круглых каналов»» Соединитель круглых каналов с обратным клапаном»» Соединитель с монтажной пластиной»» Соединитель с обратным клапаном и монтажной пластиной»» Настенная пластина»» Держатель»» Колено круглое»» Тройник» Системы плоских ПВХ каналов»» Плоские каналы»» Соединители плоских каналов»» Соединитель плоских каналов с обратным клапаном»» Колено вертикальное»» Колено горизонтальное»» Колено горизонтальное разноугловое»» Тройник горизонтальный»» Настенная пластина»» Настенная пластина с фланцем»» Держатель» Редукторы для плоских и круглых ПВХ каналов»» Редукторы круглые»» Редуктор прямоугольный»» Соединители»» Соединительное колено Оснастка и расходники» Сверла и буры»» Сверла по дереву»» Сверла по металлу»» Буры по бетону» Алмазные коронки» Коронки по металлу твердосплавные» Коронки по дереву/металлу» Коронки по бетону» Алмазные коронки и сверла Distar» Чашка алмазная шлифовальная» Круги черепашки (агшк) Крепеж, такелаж и фурнитура» ТАКЕЛАЖ»» Трос стальной DIN 3055»» Трос стальной в оплетке ПВХ DIN 3055»» Цепь сварная короткозвенная DIN 766»» Зажим DIN 741»» Карабин»» Карабин с фиксатором»» Талреп крюк-кольцо DIN 1480»» Рым-гайка DIN 582»» Стяжка кабельная Химический анкер» Химические капсулы» Аксессуары и принадлежности к химическим анкерам Наждачная бумага» Паркетная шлифшкурка для циклёвочных машин» Шлифовальная шкурка ORIENTKRAFT» Диски шлифовальные ORIENTCRAFT» Лента шлифовальная ORIENTFLEX Люки напольные FixTools Люки сантехнические» Люки сантехнические (без замка)» Люки сантехнические (с замком) Люк (белый, пластик) Настенная однорядная алюминиевая решетка Shuft 1 WA Решетки 2VA Двухрядные Алюминиевые Лестницы — Стремянки» Стремянки двухсторонние»» Стремянки двусторонние Дуэт» Алюминиевые Стремянки»» Стремянки Триумф»» Стремянки Мечта»» Алюминиевые стремянки Фаворит» Приставные»» Приставные лестницы Классик»» Приставные лестницы Комфорт-Профи-Пирамида» Лестницы двухсекционные»» Двухсекционные лестницы Классик» Лестницы трехсекционные»» Лестницы трехсекционные КЛАССИК» Лестницы-трансформеры»» Лестницы-трансформеры Классик»» Лестницы-трансформеры Простор» Аксессуары»» Платформа для ТФ 4х3 Простор»» Полка»» Платформа для ТФ 4х4 Простор»» Платформа для ТФ 4х5, 2х5 + 2х6 Простор Строительные вышки туры» ВСП 250-0.7×1.6 Эконом» ВСП 250-0.7×1.6» ВСП 250-1.0×2.0 Эконом» ВСП 250-1.0×2.0» ВСП 250-1.2×2.0 Эконом» ВСП 250-1.2×2.0» ВСП 250-1.6×1.6» ВСП 250-1.6×2.0» ВСП 250-2.0×2.0 Алмазные диски DISTAR» Turbo Expert» Turbo Extra» Turbo Super» Turbo Elit» Turbo Gabbro Aero» Turbo Elit Ultra» Turbo Elit Duo» Turbo Duplex» Turbo Master» Decor Slim» Razor» Gres Master» Esthete» Granite» Granite Premium» Granite Laser» Hard Ceramic» Gres Ultra» Marble» Technic» Technic Advanced» Classic» Classic Plus» Meteor» Sprinter Plus» Hit Stayer» Bestseller Ceramics» Ceramic Granite» Bestseller Turbo Universal» Bestseller Universal (сегмент)» Stone (сегментный)» Bestseller Abrasive Алмазные диски Baumesser» Алмазные диски TURBO, отрезные диски»» Алмазные диски Baumesser Turbo Beton»» Отрезные диски Baumesser Turbo Universal»» Алмазные диски Baumesser Turbo Beton PRO»» Отрезные диски Baumesser Turbo Stein PRO»» Алмазные диски Baumesser Turbo Stahlbeton PRO»» Диски отрезные Baumesser Turbo Stein» Алмазные круги сегментные»» Алмазные круги Baumesser Ziegelstein PRO»» Алмазные круги Baumesser Beton PRO»» Алмазные круги для асфальта Baumesser Asphalt PRO» Отрезные круги со сплошным алмазным слоем»» Отрезные круги Baumesser 1A1R Stein»» Отрезные круги Baumesser 1A1R Universal Ceramics»» Отрезные круги Baumesser 1A1R Stein Serpento PRO»» Круги отрезные Baumesser 1A1R Universal Pro Диски алмазные STRONG, HILBERG» HILBERG»» Алмазный диск для плиткореза по керамограниту, диск для резки плитки»» Диск для керамогранита, бетона и железобетона» STRONG»» СТД-113 Диск Сегмент (Черный)»» СТД-178 Диск Сегмент (Серый)»» СТД-143 Диск Турбо Усиленный (желтый)»» СТД-179 Диск Турбо Усиленный (серый)»» СТД-142 Диск Турбо Усиленный (черный)»» СТД-118 Диск Сегмент (Черный)»» СTД-175 Диск Алмазный Турбо сегмент с перфорацией»» СТД-120 Диск Сегмент (Черный)»» СТД-127 Диск Гладкий (Желтый)»» СТД-173 Диск Гладкий тонкий»» СТД-135 Диск Турбо и Сегмент»» СТД-131 Диск Турбо (Белый)»» СТД-114 Диск Сегмент (Желтый)»» СТД-126 Диск Гладкий Черный»» СТД-141 Диск Турбо-Усиленный (белый)»» СТД-125 Диск Гладкий (Белый)»» СТД-172 Гладкий Алмазный диск»» СТД-133 Диск Турбо (Белый)»» СТД-117 Диск Сегмент (Белый)»» СТД-116 Диск Сегмент (Белый)»» СТД-124 Диск Гладкий (Белый)»» СТД-132 Диск Турбо (Белый)»» СТД-176 Алмазный диск Супер Тонкий Турбо»» СТД-128 Диск Гладкий Тонкий»» СТД-114 Диск Сегмент (Синий)»» СТД-129 Диск Турбо (Белый)»» СТД-134 Диск Турбо Тонкий»» СТД-119 Диск Сегмент (Черный)»» СТД-177 Диск Вакумного Спекания»» СТД-170 Алмазный Диск Турбо Duplex»» Отрезной алмазный диск по бетону»» СТД-181 Диск Сегмент Лазер Диски по алюминию Диски пильные по дереву» Диски пильные 115» Диски пильные 125» Диски пильные 130» Диски пильные 150» Диски пильные 160» Диски пильные 180» Диски пильные 184» Диски пильные 190» Диски пильные 200» Диски пильные 210» Диски пильные 230» Диски пильные 250» Диски пильные 300» Диски пильные 350» Диски пильные 400» Диски пильные 450 Алмазный диск для заточки Стропы

Производитель:ВсеBITBoschD.BORDistarDospelEnergoluxEUROLUXHILBERGHILTIHUTERKraftoolMatrixSHUFTSoler and PalauSpartaSTRONGTech-KrepWKRET-METАнкер забивнойАрсеналГазоходГайка DIN 934Гофрированный алюминиевый воздуховодДмитровский заводДюбель-гвоздь РоссияКляммерКРЕОСТКрепеж для вентиляцииКрепеж для стоек забивнойкронштейн 430хВАх1ммКронштейн V-образныйКронштейн Т-образныйЛента уплотнительная межфланцевая самоклеющаясяЛист гладкийЛюк (белый, пластик)МонолитОснование колонныОснование колонны брусаПерфолентаПерфорированная лентаПерфорированный крепежПрактикаПроушинаПружинаПружинный узел СИЛАРЕСАНТАРифленый листРоссияСаморез по деревуСаморез по металлуСкоба для стяжки М8Старт-сэндвичТраверса монтажная для воздуховодовУголок для шинорейкиШайбаШайба плоская DIN 125Шайба с муфтойШайба усиленная DIN 9021Шина монтажная оцинкованнаяШпилька резьбоваяЭйфельЭра

Новинка: Всенетда

Спецпредложение: Всенетда

Результатов на странице: 1836547290

Найти

stroikrep.ru

Клапан обратный пружинный

Клапан обратный пружинный производства компании «AEON International Ltd.», «TALIS» и «ERHARD», пользуется большим спросом у потребителей.

Подобные узлы предназначены для предотвращения несанкционированного движения потока рабочей среды в трубопроводах.

Какие еще виды обратных клапанов имеются у нас в продаже

Все имеющиеся виды клапанов принято подразделять не только по их устройству, но и по принципу их работы.

Для примера рассмотрим вначале пружинный обратный клапан. Итак, данный узел имеет специальное запорное устройство, надежно прикрепленное пружиной непосредственно к корпусу клапана, и при этом перемещаемое проходящей средой при каждом его открытии. Так что при условии, что поток именно обратный, то он сам закрывает клапан.

Также рассмотрим принцип действия подъемного обратного узла, имеющего оригинальный запорный орган, который выполняет возвратно-поступательные движения. Заметим, что специалисты отмечают ряд недостатков, свойственных данным устройствам.

Обратный поворотный клапан характерен тем, что имеет особый запорный орган, поворачиваемый по горизонтальной оси. В итоге получается, что определенная проходящая рабочая среда при прохождении через него, никогда не сможет изменить заданного направления.

Также пользуются высоким спросом реализуемые нами шаровые клапаны, которые обычно устанавливаются в современных канализационных системах. Рабочим запорным элементом здесь является шар, который перемещается при прямом и обратном движении среды.

Компания «Армореал» предлагает вам качественную запорную арматуру, и не только!

Мы уже достаточно давно заняли на рынке нишу реализации высококачественной запорной арматуры, производства таких всемирно известных монстров, как «AEON International Ltd.», «TALIS» и «ERHARD». Данная продукция пользуется неизменно высоким спросом у потребителей.

У нас вы без труда найдете клапаны всех разновидностей и типов присоединения к любому рабочему трубопроводу: муфтовые клапаны, фланцевые, межфланцевые, а также узлы и детали под приварку.

Наша компания «Армореал» на постоянной основе занимается внедрением на современный рынок инженерных сетей инновационных видов арматуры запорной, качественных очистных сооружений, надежного насосного оборудования. Обращайтесь к нам, и вы получите быстрое и эффективное решение всех ваших задач!

armoreal.ru

Пружинный обратный клапан

Что такое обратный клапан? Для чего его устанавливают на холодной и горячей воде? Какой принцип работы у пружинного клапана? Рассмотрим все эти вопросы по порядку.

Обратный пружинный муфтовый клапан предназначен для пропуска транспортируемой среды только в одном направлении (указанном стрелкой на корпусе клапана), с целью не допущения обратного тока рабочей среды в трубопроводах. Проще говоря, исправный и правильно установленный обратный клапан после водосчетчика, пропускает воду в квартиру. Но препятствует опорожнению квартирной разводки труб, при сливе стояков. Так же клапана нужны для того, чтобы вода из стояка гвс не переходила в стояк хвс (или на оборот). Например через смеситель, гигиенический душ или бойлер.

Клапан представляет из себя латунный корпус, состоящий из двух частей (1 и 2), в котором располагается подвижный золотник. Золотник состоит из пластикового штока (4), верхней (6) и нижней (7) тарелок с помещенным между уплотнителем (5). Возврат золотника в седло обеспечивается пружиной (3). Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружина возвращает тарелки золотника в латунное седло, препятствуя обратному движению потока.

О необходимости обратного клапана при установке водосчетчиков, лучше заранее узнать в организации, которая будет проводить опломбировку прибора учета. Так как в разных городах, разные технические условия на установку водосчетчиков. Где то установка обратного клапана обязательна, а где то нет. Сразу отмечу, что для г. Новокузнецка установка обратных клапанов на горячей и холодной воде обязательна. Если они не будут установлены, водосчетчики просто не опломбируют.

Был свидетелем установки водосчетчиков на горячую воду по губернаторской программе в г. Новокузнецке малоимущим семьям бесплатно (за счет бюджета города или области), без клапана. Водосчетчики так и не были опломбированы.

Ознакомьтесь с техническими условиями на установку водосчетчиков в г. Новокузнецк

santex-nk.ru

Устройство пружинного предохранительного клапана |

Каждый узел трубопроводной системы играет немаловажную роль в обеспечении ее работоспособности. К примеру, предохранительный пружинный клапан представляет собой трубопроводную арматуру, необходимую для защиты от разрушения при появлении избыточного давления в трубопроводе. Это возможно за счет выпуска среды из системы.

Еще пружинный клапан обеспечивает прекращение сброса среды, когда рабочее давление окажется в пределах нормы.

Особенности и принцип действия

Предохранительный клапан пружинного типа – арматура прямого действия, которая функционирует от среды. Откуда в системе может появиться избыточное давление? Как правило, причина кроется во внешних и внутренних факторах:

неправильно собранная тепломеханическая схема;
передача тепла от источников;
неправильно функционирует оборудование.

Пружинный предохранительный муфтовый клапан устанавливается везде на местах, где есть риск появления избыточного максимального давления. Как правило, это бытовые или промышленные накопительные сосуды, функционирующие под давлением.

Большую популярность этой арматуре обеспечивает простая конструкция, легкие настройки, ассортимент продукции. Ведь такое разнообразие и возможности позволяют подобрать оптимальную модель для конкретных условий.

Монтаж предохранительного дросселя выполняется вертикально. Устройство пружинного фланцевого предохранительного клапана подразумевает использование в качестве запирающего элемента именно дискового затвора, который при запирании размещается между седел.

Прижимная сила задается с помощью специального приспособления и пружины для предохранительных клапанов.

Когда давление очень большое, указанной прижимной силы недостаточно, чтобы сдерживать среду, поэтому излишки удаляются, пока не выровняется давление до рабочего уровня.

Паспорт на клапан предохранительный пружинный позволяет узнать об устройстве изделия. Основные компоненты – задатчик и запорный орган. Последний состоит из седла и затвора.

Обратный клапан

При помощи задатчика он настраивается, чтобы золотник должным образом прижимался к седлу для препятствия пропуска среды. Настройка выполняется винтом.

Давление закрытия затвора, как правило, принимается ниже рабочего на 10 процентов.

Классификация продукции

Рассмотрим, какие существуют виды предохранительных изделий.

По характеру подъема замыкающего органа:

двухпозиционного действия;
пропорционального действия.

По высоте подъема органа:

полноподъемные;
среднеподъемные;
малоподъемные.

По виду нагрузки на золотник:

грузовые;
магнито-пружинные;
рычажно-пружинные;
пружинные- .

По принципу действия:

прямого – традиционные предохранительные изделия;
непрямого действия – импульсные устройства.

Одна из модификаций, широко используемых в промышленности, — угловой предохранительный пружинный дроссель.

Еще один принцип классификации – по условному диаметру. К примеру, если используется обратный пружинный клапан Ду15 – значит, что условный диаметр составляет 15 мм, а обратный пружинный муфтовый дроссель Ду50 – 50 мм.

Характеристики изделий

Расчет пропускной способности выполняется по ГОСТу 12.2.085. Устройства могут использоваться в нефтяной, химической, газообразной и жидкой среде. Герметичность определяется по ГОСТу 9789-75.

Давление закрытия арматуры составляет более 0,8 Рн, где Рн представляет собой давление настройки, является самым большим на входе в клапан, при котором он остается в закрытом состоянии, при этом соблюдается должная герметичность.

Пружины для них изготавливаются чаще всего из стали 50ХФА. Пружинный обратный клапан тип 402 выполнен из чугуна.

Чтобы проверить исправность устройства в рабочем состоянии, пружинный предохранительный клапан СППК обладает решением для ручного открывания, продувки, следовательно, изделия без СППК не имеют возможности ручного открывания.

Размеры уплотнительных поверхности фланцев определяются по ГОСТу 12815-80.

В качестве примера одной из модификаций устройства приведем предохранитель 17с28нж, соответствующий ТУ3742-017-00218118-2002.

Устройство имеет характеристики:

Предохранительный пружинный клапан

рабочее давление – 1,6 МПа;
рабочая среда – неагрессивная, газ, пар, вода;
материал корпуса – сталь;
материал уплотнительного покрытия – нержавеющая сталь;
соединение – фланцевое;
температура – от минус 40 до плюс 250 градусов;
масса и длина зависят от условного диаметра.

Нюансы выбора

Чтобы выбрать оптимальное изделие, необходимо учесть требования, которые к ним предъявляются:

своевременное и безотказное устройство предохранительного клапана при указанном повышении уровня рабочего давления в системе;
в открытом положении должна быть обеспечена необходимая пропускная способность;
своевременное закрытие затвора с нужным уровнем герметичности;
обеспечение стабильной работы.

Немаловажное значение имеет при выборе стоимость. Для примера рассмотрим, за сколько можно купить предохранительный пружинный клапан 17с28нж: цена на обратный муфтовый пружинный дроссель составляет от $300.

Конечно, многое зависит от производителя. Так, аналогичный обратный пружинный клапан Данфосс обойдется дороже – от $400.

Особенности работы изделия (видео)

https://www.youtube.com/watch?v=KlyrPrgOMLI

Нюансы монтажа

Прежде чем устанавливать предохранительный пружинный клапан, следует выполнить простые действия:

проверить маркировку;
осмотреть корпус на предмет наружных повреждений;
удалить защитный колпачок;
внутри недолжно быть никаких посторонних предметов;
следует помнить, что при монтаже составляющие изделия будут нагреваться.

Процесс монтажа производится в соответствии с действующими правилами безопасности и нормативно-техническими нормами. Выбор места, конструкции и количество клапанов, как и направление сброса среды, определяется проектом.

Место нужно подбирать так, чтобы был обеспечен свободный доступ для обслуживания и ремонта. Монтаж выполняется в вертикальном положении в верхней точке сосуда. Также установка может быть выполнена поблизости сосуда или трубопровода, только между изделиями не должен присутствовать запорный орган.

Размер штуцера не может быть меньше диаметра входного патрубка клапана.

Обратный пружинный тарельчатый клапан с большим числом тарелок может спровоцировать увеличение их сопротивления, что способно изменить разность давления в верхней и кубовой частях изделия. Поэтому его стоит устанавливать в последней области.

Клапан предохранительный сбросной

Самостоятельная установка подобных устройств – сложная процедура, требующая опыта и определенных навыков. Поэтому необходимо обращаться к профессионалам.

Неполадки и ремонт

Утечка среды через затвор происходит при наступлении давления ниже, нежели установочное.

Причины:

задержка на уплотнительных элементах посторонних предметов – необходимо выполнить продувку дросселя;
повреждение уплотнительных элементов – выполняется проточка или притирка с последующей проверкой на герметичность; если глубина повреждений составляет более 0,1 мм, необходимо выполнять механическую обработку;
деформация пружины – выполняется ее замена;
нарушение соосности элементов из-за большой нагрузки – устраняется нагрузка, проверяется выкидная и приемная магистраль, необходимо выполнить перетяжку шпилек;
пониженное давление открытия – регулировка, деформация пружины – выполняется ее замена;
некачественная сборка после ремонта – устранить все недостатки сборки.

Ремонт предохранительных пружинных дросселей необходимо доверять профессионалам. Стоимость процедуры обойдется от $50.

homebuild2.ru

Пружинный обратный клапан || ГЕРЦ

Артикул:1 2622 12

Диаметр:20

Кол-во штук в упаковке:25

Цена:8,86 €

Описание

Пружинный обратный клапан. Корпус из латуни, NBR уплотнения, давление 10 бар, диапазон температуры 0 °C – 95 °C. G 3/4.
