Обратный воздушный клапан для компрессора: применение, разновидности, специфика

На сегодняшний день для того, чтобы гарантировать четкую работу компрессорных агрегатов, используемых почти везде, применяют целый ряд добавочных технических механизмов, одним из которых считается обратный клапан для компрессора. Подобный вентиль, которым укомплектовывается много компрессорных аппаратов, также охраняет их от раннего выхода из строя и гарантирует бесшумное включение.

Назначение и специфика устройства

Обратный клапан ставится на выходное окно головки механизма, впускает охлажденный атмосферный воздух лишь в одном направлении — к трубе или другому агрегату. Следовательно, этот вентиль предупреждает возвращение сжатого воздуха, расположенного в трубе или прочих элементах пневматического механизма, назад в установку. Имеется опасность возвращения атмосферного воздуха из пневматического механизма во внутреннюю часть установки в моменты перерыва в деятельности механизма, а также в период его пуска.

Устройство стандартного компрессорного вентиля составляют следующие части:

  • стальной корпус;
  • входное окно, которое затворяется;
  • резиновое кольцо;
  • спираль, которая надевается на направляющие выступы вентиля;
  • пробка;
  • уплотняющие прокладки.

В оболочке обратного клапана, помимо окна, которым он при помощи патрубка связывается с установкой, существует еще одно: к нему подсоединяется вентиль разгрузки станции. Назначение подобного защитного механизма на компрессоре заключается в том, чтобы не допустить превышения возможного давления в функционирующей камере.

Условия работы

  • Охлажденный воздух, образовываемый агрегатом, попадает во входное окно механизма.
  • Под влиянием давления охлажденного воздуха сдавливается спираль, открывая вентиль и впуская воздух в пневматическую систему.
  • После отключения установки и падения давления воздуха в функционирующей камере спираль растягивается и закрывает воздушную линию.

Если давление воздуха в функционирующей камере в тот момент, когда установку выключают, превосходит возможное значение, срабатывает защитный вентиль, также установленный на выходе из механизма. В конструкции разгрузочного или защитного вентиля станции применяется закрывающий элемент шарикового вида, придавливаемый к краям впускного окна особой спиралью. Если усилие, направленное на подобный шарик сжатым воздухом, превосходит то, на которое настроена спираль, вентиль открывается, за счет чего и исполняется стабилизация давления.

Защитные вентили в пневматических механизмах могут ставиться и на аппараты, например, на трубах. В этом случае назначение подобных вентилей заключается в том, чтобы не допустить понижения давления атмосферного воздуха, закаченного в трубу.

Механизмы, функционирующие по принципу обратного клапана, то есть отрубающие поток функционирующей субстанции при его беге в противоположную сторону, применяются в разных областях.

Обратные клапаны, используемые в механизмах по перевозке жидких субстанций, рассчитаны на то, чтобы не позволить попасть данным субстанциям в установку, которая может от этого прийти в неисправность. При перевозке горячих газов эти станции также применяются для того, чтобы не допустить попадания газов к другим деталям механизма.

Обратные клапаны, которые ставятся в вентиляционные системы, решают две основные задачи:

  • гарантируют целенаправленный путь хладагента;
  • предупреждают создание обратной конденсации.

Основные виды

Обратные клапанные механизмы подразделяются на:

  • прямого вида;
  • угловые;
  • пружинные;
  • шариковые;
  • ставящиеся при помощи фланцев;
  • створчатые;
  • устанавливаемые при помощи пайки;
  • произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль “бабочка” продается в нескольких вариантах, габариты которых составляют от 31 см.

На что обратить внимание

Перед тем как приобрести вентиль, для начала берут в расчет такое обстоятельство, как интенсивность действующего воздухопотока. В других системах это может быть жидкость или газ. Это обстоятельство напрямую воздействует на запуск и безошибочную деятельность установленного вентиля.

Помимо этого, нужно брать в расчет, что коэффициенты производительности воздухоочистительного агрегата взаимосвязаны с данными мощности аппарата выкачки, будь то помпа или вентилятор. При выборе вентиля берут в расчет температурный режим в комнате и среде, в которой устройство будет поставлено. Существенное значение также имеет и уровень загрязнения окружающей среды. К примеру, агрегат разновидности «бабочка» при влиянии на него струи холодного воздуха начинает значительно сбрасывать обороты. Это может привести к плохому слиянию воздуховода и механизма в целом. Стоимость вентиля может ничтожно колебаться и непосредственно зависит от технических параметров и компании-разработчика механизма.


tokar.guru

Как сделать обратный клапан для вентиляции своими руками

В любом частном или многоквартирном доме предусматривается вентиляционная система.

Одна из основных функций вентиляции состоит в постоянной циркуляции и поступлении чистого воздуха, а вместе с этим убираются пылевые отложения и запахи.

Порой случается, что взамен воздушного потока, прилетает зловоние от соседей.

Здесь вы и понимаете, что клапан обратного действия для вентиляционных устройств — очень необходим. Мы с вами рассмотрим в данной заметке все подробности темы клапана обратного типа.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — главное наполнение данной детали. Шторка при определенном влиянии воздуха пропускают его лишь в конкретном направлении.

На случай прекращения воздушного притока лопасти закрываются. Сам клапан изменяет как поток масс воздуха, так и объем свежего воздуха.

Для чего необходим обратный клапан

При разрабатывании вентиляционные системы в приватизированном доме, будет это система вентиляции подвального помещения или система вентиляции чердачного этажа, советуем вам проверить ряд причин, по которой следует сделать монтаж у вас в помещении клапана обратного типа.

  1. Нарушение технологии размещения вытяжных труб, ведет к тому, что начинают попадать задуваемые воздушные потоки.
  2. Если в жилье размещается несколько вытяжек. Это ведет к усиление оттока, из за повышения тяги в одной из вытяжек.
  3. Если мы рассматриваем высотный дом, то вероятная возможность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение воздушных потоков, что ведет к возникновению в прочих квартирах обратной тяги.
  4. Отсутствие приточного чистого воздуха. В большинстве случаев происходит на случай неполадки или засорения.
  5. Наличие теплоснабжения, за счёт печи. В данном варианте при функционировании печки, в трубе увеличивается тяга горения, а это со своей стороны ведет к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос основной.

Все просто:

  1. берем свечку,

  2. зажигаем и подносим к решётке вентиляции,
  3. потом открываем окно.

Свеча должна затухнуть, если поток масс воздуха хороший.

Имеет смысл отметить и то, что на стадии проектирования и процесса установки лучше запланировать установку клапана обратного типа. Так как его цена незначительна, а еще во время эксплуатации вентиляции возможно загрязнение, дефармация и влияния окружающей среды, которые со своей стороны приведут к изменению воздушного потока в самой вентиляции.

Вот то вам придется приобрести клапан, истратить время и врезать его в работающую систему.

Главная классификация обратных клапанов для проветривания

По материалам

Пластик (пластмасса). Это одни из очень недорогих и коммерческих устройств. Их активно используют в зданиях для офисов, домах, коттеджах. Очень красиво смотрятся, а благодаря богатейшей палитре цветов материала можно осуществить каждый дизайн.

Сталь покрытая слоем цинка. Стали широко распространены в промышленности и административных помещениях. Эти модели ультрапрочные, это дает возможность долго и качественно справляться с собственной задачей. У клапанов, сделанных из стали, отсутствует такой минус как пожаро-безопасность, так как сталь не горит в отличии от пластика.

Комбинирование материалов. Корпус устройства сделан из стали, покрытой цинком, а шторка или лопасти из пластмассы. Стал широко распространен в помещениях, в которых есть натуральная система вентиляции. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая хороший и природный обмен воздухом.

По форме

  1. Круглые.
  2. С прямыми углами.

Все может зависеть, разумеется, от формы воздушного канала. Имеет смысл отметить тот момент, что для круглых клапанов, которые предназначены для быта выпускаются диаметром 100 — 200 мм. – это очень популярные размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут как правило круглые клапана, а для промышленности с прямыми углами.

От установочного варианта

  1. Вертикально размещенные.
  2. В горизонтальном положении размещенные.

По способу регулирования

  1. Ручное — при помощи задвижек и рычагов.
  2. Автоматическое — происходит автоматично, так как это комплекс приспособлений, приточно-вытяжной вентиляции, которые действует как одно целое.

По конструкционному исполнению

А сейчас разберем самую главную классификацию.

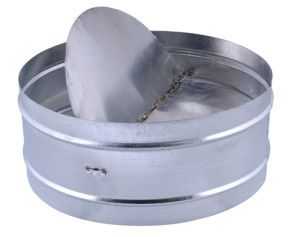

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, действует на створку, закрепленную на оси корпуса клапана. Под воздействием этой силы створка открывается. На случай появления обратной тяги створка закроется собственными силами под силой тяжести.

Наличие одной створки, выполняет конструкцию примитивный и хорошей.

Во время установки этого вида клапанов необходимо применять уровень, так как устанавливать его необходимо исключительно в вертикальном или горизонтальном положении.

Такая конструкция имеет два выполнения:

  1. Модели, где ось смещают относительно центра. А в большинстве случаев она размещена в середине.
  2. Применение противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с применением пружин

По зданию похож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и похожесть с насекомым, от которого и был назван.

Применяют в большинстве случаев в системах вентиляции принудительного действия.

Другими словами при включении вентиляции лопасти открываются, а при выключении закрываются при помощи установленных пружин. Данное устройство можно располагать даже под угол. Необходимо проверить чувствительность шторок перед приобретением. Сейчас регулировку чувствительности выполняют по силе сжатия пружин.

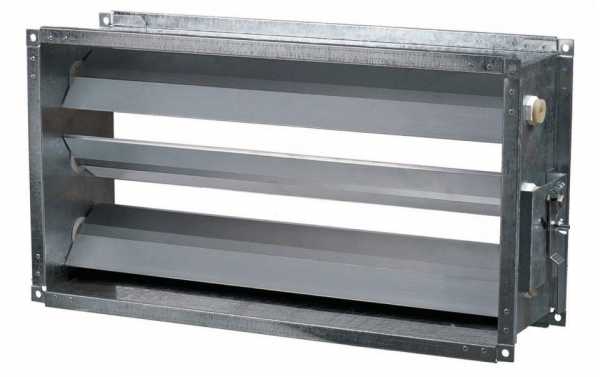

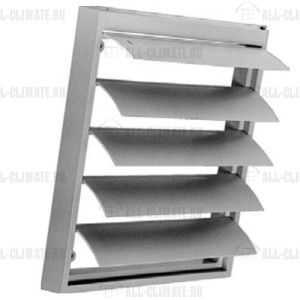

Клапан с гравитационной решёткой

По своему виду напоминают жалюзи, располагать которые можно как вертикально, так и в горизонтальном положении. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Очень часто размещают в стенах, для защиты коммуникаций. Основной плюс этих типов клапанов, это применение их при низкой температуре в условиях улицы.

Клапаны с пластичной мембранной тканью

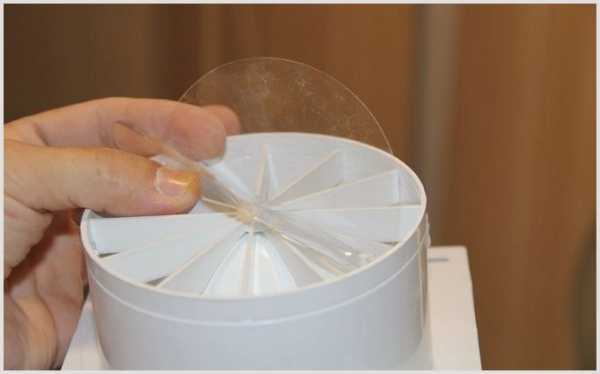

Рабочий принцип также схож на работу лепесткового клапана. Исключительно в качестве шторки применяют тонкую эластичную пластину, которая при закрытии плотно примыкает вдоль периметра.

Ставят в основном в помещениях с природной вентиляцией, так как мембранная ткань более чувствительна. Минусом считается, тот момент, что мембранная ткань будет изменяться при избыточной обратной тяги.

Как выполнить обратный клапан для проветривания собственными руками?

Имейте в виду тот момент, что цена типовых обратных клапанов невелика, и смысла делать клапан собственными силами нет.

А если короба для проветривания оригинальные, то тогда стоит задуматься про то, как собственными руками сделать обратный клапан для проветривания.

Самый несложный механизм, который можно выполнить своими руками – это лепестковый или мембранный клапана.

Взамен шторки необходимо подобрать жёсткую пластину пластика либо металла. Для устранения пропускания воздушного потока, шторка должна как можно плотнее прилегала к краешкам корпуса. А тоже следует прочно зафиксировать шторку, для того чтобы убрать звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют применять в качестве материала для мембранной ткани. Самое основное, чтобы лист был больших размеров, чем отверстие вентиляции.

На отверстие вентиляции необходимо установить решётку, для того чтобы мембранная ткань не деформировалась. Теперь можно сказать все конструкция готова к использованию.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

  • Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

  1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
  2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
  6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
  7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Правила подбора клапана обратного типа

Также необходимо не забывать, что если недобросовестно подойти к выбору клапана обратного типа, то это способно привести к плохому обмену воздуха.  И для того чтобы этого не случилось, нужно выполнять ряд правил во время выбора этого устройства:

  1. Размеры клапана обратного типа, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без усилий обеспечит открытие лепесточков.
  2. Некоторые устройства используются только в середине помещений. На это необходимо обратить внимание во время выбора модели клапана.
  3. Прекрасная комбинация — клапан обратный + вентилятор для вытяжки + вентиляционная решётка. Подобное комбинирование обеспечит самую большую результативность обмена воздуха.

Как вы видите, обратный клапан для проветривания занимает важное место в обеспечении тёплого климата в самых разных помещениях.

При использовании непростых вентиляциоенных систем важно правильно расположить обратные клапаны для блокирования обратной воздушной тяги.

Тогда работать комбинация из вытяжек и вентиляторов будет работать идеально. Ведь от правильности процесса установки данных устройств зависит эксплуатационный период и качество вентиляции полностью.

Как сделать обратный клапан своими руками / How To Make a One-Way Check Valve (# CrazyTapak)

pos-art.ru

Воздушный клапан для вентиляции в квартире

Воздушный клапан играет ключевую роль в вентиляции квартиры. Если вентиляция, установленная в квартире, плохо функционирует, то часть воздушного потока возвращается из общедомового канала обратно в жилые помещения. Соответственно, в квартире явно ощущается неприятный запах. Такое явление характерно для санузлов, ванных комнат и кухни. Решить проблему можно установив обратный клапан в систему вентиляции. Можно приобрести заводское изделие или сделать конструкцию своими руками.

Что такое обратный клапан

Приспособление, которое устанавливается в систему вентиляции для предотвращения возврата воздушного потока, называется обратный клапан. Другими словами, устраняется обратная тяга. Кроме того, такая конструкция исключает попадание в квартиру насекомых, защищает жилые помещения от пыли и сквозняков. Вне зависимости от типа и конструктивных особенностей, обратный клапан работает в автоматическом режиме и не нуждается в дополнительных настройках.

Принцип действия таких устройств довольно прост. По центру клапана располагается ось, на которой крепится заслонка. При работе вытяжки, заслонка приоткрывается, и воздушный поток из квартиры уходит в общедомовую вентиляционную шахту. Когда вентилятор выключается, заслонка под действием силы тяжести перекрывает течение воздуховода, предотвращая обратную тягу. В многоквартирных домах широко используются обратные клапаны в виде «бабочки». Эта двустворчатая конструкция может быть диаметром от 100 до 315 миллиметров.

Разновидности

Эти приспособления могут отличаться по форме, принципу действия и способу установки. Остановимся на каждом виде более подробно.

  • Установка. Воздушный клапан может устанавливаться как в вертикальной, так и в горизонтальной плоскости. Это зависит от расположения воздуховода. Например, если воздуховод расположен вертикально, то необходимо устанавливать горизонтальный обратный клапан. Это обеспечит более эффективную работу устройства.



  • Форма. Клапана могут быть с круглым или прямоугольным сечением. Рекомендуемая пропускная способность такого устройства может варьироваться от 4 до 6 м/сек. Конструкция может приобретаться отдельно или в паре с вытяжкой.

  • Принцип действия. Ключевую роль в работе обратного клапана играет заслонка. Она может быть двух типов: золотниковая или дисковая. Первый тип предназначен для работы с жидкостями, поэтому для вентиляции он не подходит. Нас больше интересует второй вариант – диск или пластина для предотвращения обратной тяги.

Обратный клапан для вентиляции может иметь функцию подогрева. Эта опция предотвращает появление наледи и конденсата. Эффективность такой конструкции в многоквартирных домах вызывает сомнения.



Вентиляция в квартирах не контактирует с уличным воздухом, поэтому обогрев вам вряд ли понадобится. Кроме того, такие устройства стоят дороже и более сложны в установке своими руками. Поэтому не поддавайтесь уговорам продавцов и приобретайте обычные модели.

Как правильно выбрать обратный клапан

От выбора обратного клапана будет зависеть функциональность всей системы вентиляции. Поэтому к выбору этих приспособлений нужно подходить очень ответственно. Первое, на что стоит обратить внимание, это подвижность заслонки. Она должна свободно вращаться на поперечной оси. Таким образом, обратный клапан будет срабатывать даже от лёгкого движения воздуха.

Второй параметр достойный внимания – это стоимость изделия. Обычно цена складывается из следующих моментов:

  • Размер клапана и тип сечения;
  • Материал;
  • Популярность производителя.

От последнего параметра зависит почти 30% цены. Стоит учесть, что клапаны, изготовленные именитыми производителями, отличаются качеством исполнения. Поэтому экономить при выборе не стоит. Кроме того, более дорогие модели обычно идут в комплекте с вытяжным вентилятором.

От мощности вентилятора зависит эффективность работы обратного клапана. Если тяга воздушного потока будет недостаточной, обратный клапан будет выполнять функцию обычной заслонки. Мощность вытяжки должна быть соизмеримой с внутренним объёмом помещения. Например, для кухни подойдёт вытяжной вентилятор с коэффициентом мощности 10, для ванны и туалета можно использовать «семёрки».

Делаем обратный клапан своими руками

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

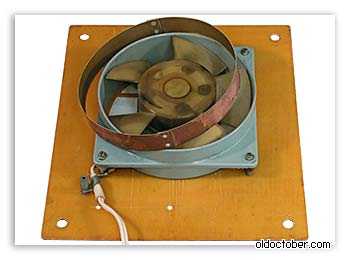

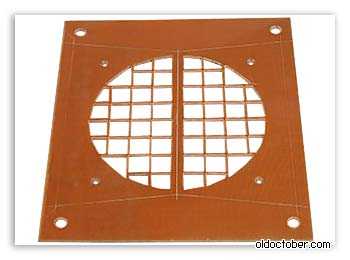

  • Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
  • По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.

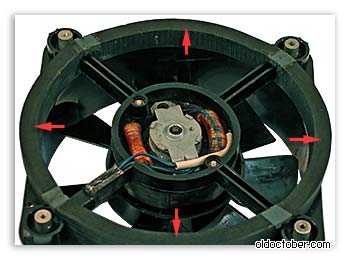

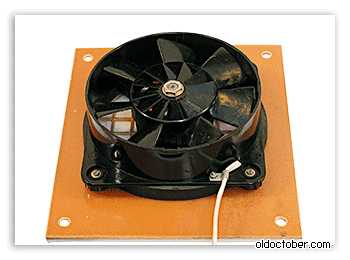

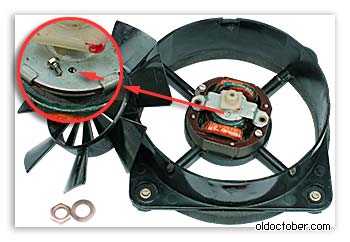

  • Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.

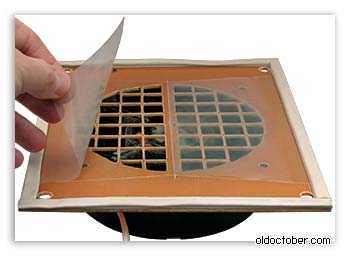

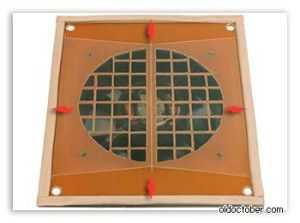

  • Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.

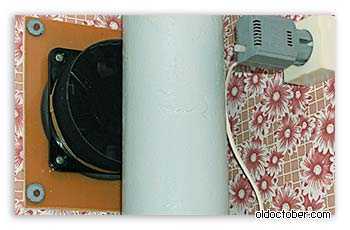

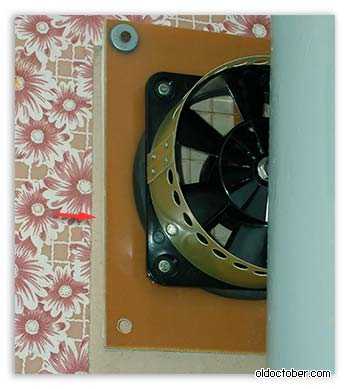

  • Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

  • При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
  • Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
  • Для принудительного проветривания помещения включается вентилятор.

Такая конструкция может прослужить несколько лет, не уступая по своей производительности заводским моделям.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов.

mr-build.ru

Обратный клапан своими руками как сделать самодельный для воды

Содержание страницы

В водопроводных, отопительных, системах вентиляции часто можно встретить необходимость регулирования направления водного потока или воздуха. Для этого можно использовать клапан обратный. Он пропускает поток в одну сторону и закрывает трубопровод, если тот пытается поменять направление собственного движения. На рынке можно найти много моделей подобных затворов различных конструкций. Но также и в мастерской дома клапан обратный сделать собственными руками вполне возможно.

рабочий принцип и назначение

Назначение устройства -не позволить разворота водного потока или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или значительно уменьшить качество его работы. Они используются в домашних системах:

  • Водообеспечения. Затворы ставят снизу забора воды и не дают воде течь в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
  • Теплоснабжения. Затвор располагают в нижней точке контура, во избежание обратного тока носителя тепла при температурных перепадах.
  • Вентиляции. Клапан обратный устанавливают на вытяжке в домах многоквартирных, чтобы мешать появлению обратной тяги при открытии дверей или окон. В домах усадебного типа он избавляет от попадания воздуха с улицы в дом через вытяжную систему.

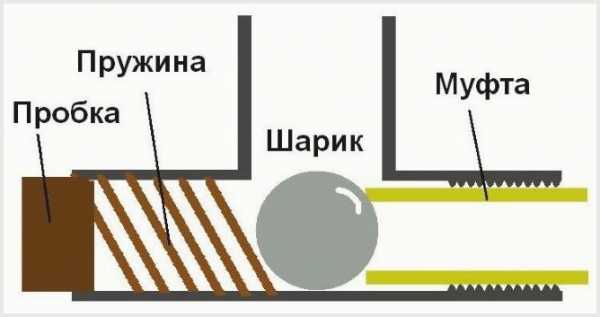

Рисунок 1. Схема шарового затвора

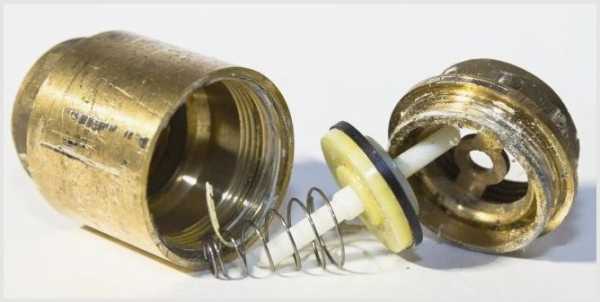

В любом затворе не зависимо от его конструкции есть следующие детали:

  • Корпус, собой представляет непроницаемую камеру, присоединяемую в разрыв трубопровода.
  • Элемент запорный- тарельчатый, шарообразный или лепестковый.
  • Седло — уплотненый контур, к которому прижимается элемент запорный и закрывает просвет для потока.
  • Возвратный компонент жмет запорный к седлу. Это может быть пружина или сила тяжести.

Рабочий принцип затвора несложен:

  • Водонапор или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) элемент запорный от седла.
  • Поток течет в необходимую сторону.
  • При падении напора или попытке потока повернуться в обратном направлении сила пружины или сила тяжести жмет элемент запорный к седлу и закрывает просвет.

Чем выше напор в обратном направлении, тем крепче он жмет элемент запорный к седлу и тем лучше перекрыт поток.

Рисунок 2. Устройство тарельчатого затвора

Возможность изготовления собственными руками

Глубокого материального смысла самостоятельное изготовление клапанов не имеет- покупка деталей обойдется едва ли не дороже готового клапана товарного производства. Либо в мастерской дома обязаны быть точные сверлильные, токарные и станки для фрезерных работ для самостоятельного изготовления деталей устройства.

Очень часто домашние умельцы выполняют клапаны собственными руками, чтобы проверить собственные силы в конструировании и сборке. Выполняют также оригинальные затворы для бытовых инновационных установок для производства напитков или аквариумных фильтрационных систем и аэрации. Дальше будет рассмотрена конструкция и производственная технология затворов:

  • Шаровой для воды.
  • Гравитационный шаровой для воды.
  • Тарельчатый.
  • Лепестковый для проветривания.

Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции подобраны несложные, технология не просит использования дорогого оборудования. Сделать несложный клапан обратный в мастерской дома вполне возможно. Достаточно обладать слесарными способностями на среднем уровне.

Инструменты

Для производства устройств потребуются такие инструменты и оборудование, наверное имеющееся в каждой уважающей себя мастерской дома:

  • Стол для работы или верстак.
  • Тиски или массивная струбцина.
  • Ножовка по металлу.
  • Дрель или настольный сверлильный станок.
  • Пассатижи.
  • Нож для монтажных работ.
  • Комплект напильников и надфилей.
  • Шлифовальная бумага различной зернистости.
  • Лобзик (электрический).

Материалы и комплектующие для разных конструкций нужны различные и будут перечислены в соответствующем разделе.

Советы по изготовлению и.

Шаровой для воды

Для того, чтобы сделать клапан, потребуется:

  • Водопроводная муфта с наружной резьбой.
  • Тройник стальной или латунный с внутренней резьбой.
  • Пружина, свободно входящая в тройник.
  • Шар из металла, с меньшим зазором входящий в тройник.
  • Заглушка на тройник.
  • Лета ФУМ или сантехническая нить.

Если не получилось выбрать пружину- ее навивают из упругой проволки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволки. Дальше зажимают проволоку из стали в стержне тисками, и плоскогубцами навивают пружину, укладывая витки очень плотно.

Рисунок 4. Схема шарового затвора

Сборку проводят в этой очередности:

  • Муфта завинчивается в тройник поэтому, чтобы она перекрывала просвет бокового отрезка трубы не меньше 2 мм.
  • В отверстие напротив вставляют шарик и подпирают его пружиной.
  • Вкручивают заглушку.
  • Муфту и заглушку перед финальной сборкой необходимо обмотать уплотнением.

Водонапор, идущей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик обратно и жмет его к срезу муфты, закрывая поток в обратном направлении.

Понадобится настроить силу прижимную силу пружины таким образом, чтобы обычного напора в системе было достаточно для отжима шарика. Придется также тщательно зашлифовать срез муфты, чтобы шарик прилегал к нему без щелей.

Лепестковый для систем вентиляции

Заводской клапан обратный для вентиляциоенных систем мешает обратной тяге в вытяжных системах

Предлагаемая конструкция сравнима по эффективности с промышленными образцами и может проработать на протяжении нескольких лет, после этого понадобится поменять лепесточки.

Для производства понадобится:

  • Пластина текстолита толщиной 3-5 мм 15*15 см. Можно применять любой жёсткий пластик.
  • Пленка из плотного пластика 15*15 см.
  • Герметик.

Подробная инструкция для производства и сборки:

  • Спилить пластину таким образом, чтобы она соответствовала габаритам вытяжки.
  • В углах сдеалть крепежные отверстия клапана к вентилятору или соединителю.
  • В середине высверлить или выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено не меньше 80% площади сечения канала.

Рисунок 5. Конструкция лепесткового воздушного затвора

  • Вырезать кусочек гибкого пластика и наклеить его по краешкам основания.
  • Разрезать его по осевой линии. Разрез сделать ровным, без шероховатостей.
  • Вставить затвор в канал и закрепить его винтами или при помощи саморезов. Створки необходимо обратить на улицу.

Тарельчатый

Тарельчатый осевой затвор можно сделать из материалов которые всегда под рукой.

Для этого потребуется:

Рисунок 6. Детали устройства

  • Патрубок для соединения 1/2? на 15мм.
  • Болт диаметром 3 мм и длиной 40-50мм.
  • Две гайки к болту.
  • Кусочек резины от велосипедной камеры.
  • Железная полоска.
  • Муфта 1/2

Изготовление самодельного клапана проводят в следующей очередности:

  • Из резинового материала вырезать круглый кусочек диаметром немного поменьше диаметра внутри муфты.
  • В самом центре сделать отверстие диаметром 3 мм под болт.
  • В железной полоске сделать отверстие таким образом, чтобы болт свободно ходил в нем.

Рисунок 7. Элемент запорный в сборе

  • Одеть на болт полоску, гайку, шайбу, прокладку из резины.
  • Сделать в срезе штуцера пропилы таким образом, чтобы железная полоска фиксировалась в них.
  • Рисунок 8. Установка пластинки в пропилы

  • Вставить собранную подвижную часть клапана в резьбовой патрубок для соединения таким образом, чтобы прокладка слегка выступала снизу. Установочное место изменяется гайкой.
  • Снизу завинтить вторую гайку.
  • Сверху намотать второй патрубок для соединения. Он должен прижать плотно железную полоску.
  • Такой клапан используется в домашних вакуумных камерах. Он срабатывает от перепада давления.

    Прямоточный гравитационный

    Эта самая простая конструкция нужна для работы в скважинах водообеспечения. Его ставят сразу же после насоса погружного типа или на нижнем завершении заборной трубы. Не прекращает работу рукодельный гравитационный клапан обратный с применением силы тяжести. Ставить его можно лишь на вертикальные отрезки трубо-проводов.

    Для производства устройства потребуется:

    • Обрезок полимерной трубы.
    • Железный или стеклянный шарик. Шарик обязан быть из материала тяжелей воды.
    • Патрубок для соединения.
    • Кольцевая прокладка.

    Рисунок 9. Комплектующие для производства гравитационного затвора

    Входной отрезок трубы клапана совмещается с выходным отрезком трубы насоса или водозаборного фильтра. Шарик выбирается исходя из внутреннего трубного диаметра.

    Седло клапана образуется кольцевой прокладкой в месте изменения сечения трубы. Прокладка должна плотно примыкать к стенкам, а шарик- к прокладке. Данная конструкция должна держать давление столба жидкости над клапаном.

    Рисунок 10. Шарик плотно примыкает к седлу

    В зависимости от глубины зеркала вод в горизонте это может быть от 6 до 15 метров. Выходной отрезок трубы фиксируется к корпусу с другой стороны. И дальше- к водозаборной трубе. Чтобы шарик не уходил чрезмерно далеко от седла и не закрывал отверстие для выхода, необходимо высверлить перед ним два поперечных отверстия и вставить в них кусочек проволки.

    Рисунок 11. Ограничитель подъема шарика

    Проволоку необходимо будет надежно покрывать герметиком клеем, герметиком или расклепыванием. Она будет служить ограничителем вертикального движения шарика.

    Когда насос начинает работать, водонапор поднимет шарик над седлом, и он открывает проход для потока жидкости. Ограничитель не даёт шарику подняться очень высоко и закрыть отверстие для выхода.

    Рисунок 12. устройство в сборе

    Когда насос отключается, сила тяжести и обратный напор столба жидкости прижимают шарик к седлу, и он закрывает трубопровод.

    Предполагаемые трудности

    В процессе самостоятельного изготовления домашние умельцы встречаются с рядом сложностей:

    • Неверный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать по новому. Решается эта задача в большинстве случаев выбором.
    • Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
    • Чрезмерно высокое сопротивление потоку в условиях определенной системы. Совсем не решается, придется подобрать другой вид клапана или приобрести заводской.

    Собственными силами изготовление клапана обратного типа послужит хорошей проверкой собственных инженерных и слесарных способностей.

    ОБРАТНЫЙ КЛАПАН СВОИМИ РУКАМИ . ПРОСТОЙ СПОСОБ.

    Похожие статьи:

    offthevylc.ru

    Автоматический воздушный клапан для вентиляции своими руками

    Самодельный воздушный мембранный клапан (вентиль) для квартирной вентиляции

    В этой статье описана простая конструкция самодельного воздушного клапана для квартирной вентиляции, которую несложно повторить в домашних условиях.

    Если Вы живёте на последнем этаже многоэтажного дома. Если «выхлоп» вашей вентиляционной системы выходит на технический этаж, а ваше обоняние ещё не уничтожено сигаретами, то эта статья должна Вас заинтересовать.


    Самые интересные ролики на Youtube


    Близкие темы.

    Собери простой регулятор мощности для паяльника за час.

    Как восстановить разбитый подшипник скольжения двигателя вентилятора?

    Как отремонтировать мягкую кровлю, не вылезая на крышу?

    Причины возникновения внешнего избыточного давления в системе квартирной вентиляции.

    Когда каналы вентиляционных шахт выходят не прямо на крышу здания, а на технический этаж, то при определённых погодных условиях может возникнуть приток воздуха с технического этажа в вентиляционные отдушины квартир, расположенных на последних этажах здания.

    Обычно, на таких технических этажах оборудуют одну огромную трубу, рассчитанную на весь подъезд. Под трубой устанавливают большой поддон, соединённый с канализацией. Если при этом закрыть все остальные проёмы, соединяющие технический этаж с внешней средой, то возможно система вентиляции станет вполне работоспособной.

    Но, в результате всевозможных перепланировок, связанных с постройкой на тех. этаже сараев или даже жилых комнат, работа вентиляционной системы нарушается. Этому способствуют и выломанные оригинальные или, напротив, дополнительно установленные двери.

    Кроме этого, в высотных домах на тех. этаже существует ещё одна параллельная система вентиляции, это система дымоудаления. Если двери, ведущие в служебные помещения системы дымоудаления, негерметичны, то это тоже может стать причиной нарушения работы квартирной вентиляции.

    Ну, и последнее. Для правильной работы пассивной системы вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаже, но жарким летом это условие может не выполняться.

    Причиной проникновения посторонних запахов в квартиру является избыточное давление воздуха в помещениях технического этажа. Возникает это давление при сильных порывах ветра, которые способны нагнетать воздух через имеющиеся на техническом этаже проёмы, такие как технологические окна, проёмы с отсутствующими дверьми и пр. Величина этого давления также зависит от розы ветров, поэтому появление неприятных запахов может носить сезонный характер.

    Именно это явление я обнаружил сразу после того, как вселился в новую квартиру на последнем этаже шестнадцатиэтажного дома. Кстати, в то время, оригинальная схема нашей домовой вентиляции ещё не была нарушена, но всё равно давала сбои при сильном ветре определённого направления.

    Было это 26-ть лет назад, и тогда, я даже не пытался искать готовое решение для устранения этого безобразия. Но, и в последующие годы, во время моих немногочисленных походов в местные строительные магазины, я так ни разу и не увидел ничего подобного тому, что удалось изготовить всего за один день.

    Воздушный мембранный клапан.

    Устройство представляет собой мембранный клапан (вентиль) с функцией принудительного открытия.

    1. Когда воздух самопроизвольно двигается из квартиры в вентиляционную шахту, створки клапана открываются под напором воздуха.

    2. Когда воздух из вентиляционной шахты начинает двигаться в квартиру, створки клапана захлопываются, и клапан герметично запирается.

    3. Для того чтобы, при избыточном давлении в вентиляционной шахте, обеспечить проветривание помещения, используется вытяжной вентилятор.

    По этой незамысловатой схеме я и пострил первый воздушный клапан. В качестве двигателя для самодельного вентилятора был использован мотор «ЭДГ-2К» мощностью всего 5 Ватт от старинного магнитофона.

    Первая модель вентилятора выявила ряд недостатков. При высоком давлении воздуха в шахте, 5-ваттный двигатель не мог обеспечить нормальную вентиляцию. Да и сальники у этого двигателя были не очень удачной конструкции, из-за чего подшипники приходилось слишком часто смазывать. К сожалению, этот самодельный вентилятор не сохранился, поэтому я его предъявить не могу.

    При первой же возможности, я заменил самодельный вентилятор фабричным приборным вентилятором ВН-2 мощностью 20 Ватт. В те времена, как раз их приходилось ремонтировать, и кое что попадало в «сухой остаток».

    По счастливой случайности, диаметр самодельного вентилятора почти совпал с диаметром ВН-2, и клапан не пришлось переделывать. Я только просверлил четыре новых крепёжных отверстия, а старые заклеил скотчем.

    Всё бы так и работало, да однажды супруга пошла к соседям, живущим этажом ниже как раз тогда, когда работал вентилятор. Вернувшись, она доложила, что шум от нашего пропеллера у соседей слышен в несколько раз громче, чем у нас, хотя их квартира располагалась даже не под нами, и общей вентиляционной трубы у нас с ними не было. Вот такой акустический парадокс.

    Предполагаю, что отчасти это было связано с тем, что вал вентилятора ВН-2 вращался в шарикоподшипниках, а сам вентилятор не был изолирован амортизаторами, а отчасти, возможно, с какими-то неведомыми резонансными явлениями в вентиляционной системе.

    Так или иначе, решено было серьёзно усовершенствовать эту конструкцию.

    Вот, что получилось в результате.

    Конструкция и детали.

    На местном радиорынке я купил импортный б/у-шный вентилятор, но на этот раз, конечно, на подшипниках скольжения. Подшипники люфта не имели и я изготовил новый клапан под этот девайс.

    Вентилятор оказался условно неразборным (на заклёпках), поэтому, чтобы добраться до сальников, пришлось просверлить два отверстия для смазки. Заодно уже нарезал в них резьбу М1,6.


    Через эти отверстия залил в сальники масло при помощи медицинской иглы.


    Основание клапана изготовил из стеклотекстолита толщиной 4мм. Сначала я разметил решётку со стороны вентилятора, потом высверлил что мог, а в самом конце обработал отверстия напильником. Все операции делал так, чтобы не повредить гладкую поверхность стеклотекстолита со стороны будущих створок клапана.


    Для уплотнения стыка между вентилятором и корпусом клапана, я использовал прокладку из пористой резины, которую свернул в кольцо и приклеил прямо к корпусу вентилятора.


    Другое кольцо я изготовил из стеклотекстолита толщиной 0,5мм. Оно позволило закрепить на корпусе вентилятора капроновый фильтр, изготовленный из дамских колготок.

    Уплотнитель из пористой резины и капроновый фильтр должны защитить квартиру от проникновения мелких насекомых, если таковые заведутся в шахте.


    Чтобы вибрация от двигателя не передалась через корпус клапана стене, я установил двигатель на резиновые амортизаторы.

    Изготовление створок клапана.

    Особое внимание следует уделить полиэтиленовой плёнке, из которой изготовлены створки клапана. Я использовал полиэтилен толщиной 0,1мм. Чем крупнее ячейки в корпусе клапана, тем толще должна быть плёнка.

    За плёнкой на рынок лучше пойти со своими ножницами. Нужно также выбрать самый крупный рулон с гладкой плёнкой. Волнистая плёнка не годится. Прямо от рулона нужно отрезать несколько кусков плёнки и сразу же сложить их в жёсткую папку для бумаг, чтобы плёнка случайно не помялась.

    Для крепления створок к корпусу клапана, я использовал скотч на лавсановой основе. Раньше подобный скотч использовали для склеивания магнитофонной плёнки.






    В видеоролике показан процесс изготовления створок клапана. Разверните плеер на весь экран, чтобы увидеть ролик в HD качестве.

    Изготавливаются створки в следующем порядке.

    Сначала к основанию, при помощи клейкой ленты (скотча), приклеивается кусок плёнки необходимого размера.

    Затем, острым ножом по линейке прорезается контур створок клапана. И только в самом конце створки клапана отделяются друг от друга.

    Если при приклеивании или сборке плёнка случайно помялась, можно смело её менять. При малом избыточном давлении в вентиляционной шахте, мятая плёнка будет «сифонить» и пропускать миазмы в квартиру.


    Для герметизации стыка между клапаном и стеной помещения удобно использовать самоклеящуюся герметизирующую трубку. Я купил на строительном рынке метр трубки, которую обычно используют для герметизации окон и дверей.

    Установка клапана.

    Для установки клапана, я просверлил в стене четыре отверстия диаметром 8мм и забил туда фабричные капроновые пробки (дюбеля). Корпус клапана закрепил четырьмя шурупами с шайбами, предварительно проложив под шайбы резиновые прокладки.

    Чтобы при установке не повредить створки клапана, я прижал их куском картона и удалил картон только тогда, когда клапан был закреплён на стене двумя верхними шурупами.

    На фотографии не видна правая часть клапана, так как отверстие отдушины находится как раз за чугунной канализационной трубой.


    Так как вентилятор был приобретён с некоторым запасом по мощности, я подключил его к сети через самый простой симисторный регулятор. Регулятор позволяет уменьшить число оборотов двигателя и соответственно снизить шум. Конструкция этого самодельного регулятора мощности подробно описана здесь.

    Эксплуатация клапана.

    Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.

    Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.

    Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.

    Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.

    Известные проблемы.

    За все 26 лет эксплуатации произошёл всего один отказ этого клапана, когда местная несоюзная молодежь, собравшаяся на тех. этаже, закидала шахту горящей бумагой. Тогда створки клапана оплавились и их пришлось заменить.

    2 Февраль, 2012 (17:17) в
    Сделай сам

    oldoctober.com

    принцип действия, инструменты, виды и правила монтажа самостоятельно

    Воздушный клапан нужен, чтобы предотвращать появление неприятных канализационных запахов в квартире из-за срыва водяного затвора при падении давления. Разбираем устройство клапана и правила монтажа.

    Одним из выдающихся благ цивилизации является канализационная система. Однако иногда она преподносит неприятные сюрпризы. Хлюпающие звуки из канализационной трубы и неприятный запах, распространяющийся по дому, способны изрядно испортить настроение. Справиться с этими неприятными эффектами поможет установка воздушного клапана. Но для того, чтобы он работал эффективно, нужно правильно подобрать модель и выполнить монтаж. Выясним, как устроено это оборудование, и можно ли осуществить монтаж своими руками.

    Устройство и функции

    Клапан коррекции давления (еще это устройство можно называть аэратором) нужен, чтобы сравнять давление в стояках канализационной системы. После сброса нескольких десятков литров сточных вод просвет стояка полностью закрывается. В результате сброса появляется разряжение воздуха. Пониженное давление втягивает воду в изгибе сифона раковины внутрь трубы, и газы из канализации выходят в жилище.

    Прорыв воздуха из фановой трубы в жилище чреват не только дурными запахами. Он может быть опасен, так как в канализационных газах могут присутствовать болезнетворные микроорганизмы и споры грибков.

    Конечно, восстановить водяной затвор несложно. Достаточно просто открыть воду, и накопившаяся в колене жидкость снова отсечет канализационные газы в трубах. Но следующий большой сброс (например, слив бачка унитаза или выпуск использованной воды из ванны) опять уничтожит водяные затворы.

    В предлагаемом видео наглядно рассмотрено функционирование системы канализации  в целом и гидрозатворов в частности:

    Чтобы предотвратить скачки давления, в высотных домах создаются фановые трубы, стояки которых выводятся на крышу. Воздух втягивается в фановую трубу, давление выравнивается и уже не высасывает водяной затвор.  Однако в ряде случаев это решение может быть неэффективным:

    • Засорение фанового стояка может сделать порции поступающего воздуха недостаточными для полноценного регулирования давления.
    • В индивидуальном доме сооружать фановую трубу может оказаться нецелесообразно экономически.

    Дл таких моментов и придумали аэратор. Его мембрана надежно блокирует трубу в обычном режиме, не позволяя канализационному газу поступить в комнату. Но если давление падает, агрегат засасывает воздух из комнаты, и давление восстанавливается. Восстановившееся давление опять запирает аэратор.

    Виды

    Запирающие клапаны делят обычно на три категории:

    • Кинетический, или антивакуумный клапан. Этот прибор может функционировать лишь с низким давлением, выравнивая его падения. Такой прибор идеален, чтобы поставить его в трубы с сечением в 50 мм.
    • Автоматические конструкции. Они не годятся для канализационных сетей многоквартирных домов, поскольку не осиливают больших масс воздуха в системе. При резком падении давления из-за слива он не выдержит. Пригодится такое устройство только для малогабаритных канализационных систем, например в маленьких частных домах.
    • Комбинированный клапан сочетает в себе конструктивные элементы от устройств из первых двух групп. Как правило, такие устройства встраивают на стояки с окружностью в 110 мм, но иногда их используют и для 50-мм участков.

    Особенности конструкции, способа расположения (на стояке или лежаке) и диаметра труб, на которые может потребоваться установить клапан привело к появлению нескольких разновидностей конструкции аэраторов. Наиболее распространенными из них стали:

    • Приемные аэраторы. Их врезают перед входным насосом системы на лежак. В схему клапана добавлена сеточка, фильтрующая воду и отсекающая твердые соринки. Диаметр узла – 20 см.
    • Шаровые аэраторы. Они спроектированы для лежащих труб небольшого сечения. Название отражает особенности конструкции: запорным элементом является шарик, прижатый пружиной.
    • Межфланцевые клапаны устанавливают как в стояках, так и в лежаках. Они наиболее компактны. Затвор является пластинкой, диаметр устройства – от 5 до 70 см.
    • Обратные воздушные клапаны. Запорным инструментом в них выступает золотник. Недостаток аэраторов крупного диаметра с такой конструкцией – быстрый износ золотника сильными ударами. Поэтому желательно выбирать модели, снабженные демпфером.

    Большинство воздушных клапанов односторонние. Они обеспечивают поступление воздуха в трубу при падениях давления. Но существуют и аэраторы комбинированного действия, которые могут не только поднять давление при падении, но и сбросить избыток давления, выпустив часть газа из трубы. Такие устройства запрещено ставить внутри дома, их можно устанавливать только на крыше, в специальном блоке.

    По размерам аэраторы существуют в двух вариантах, приспособленных для установки на трубу диаметром в 50 мм и стояк в 110 мм. В последнее время появились устройства и нестандартных размеров: 100 мм и 75 мм.

    Если в канализационной системе использованы нестандартные трубы, а найти аэратор нужного диаметра в продаже не удается, можно выполнить монтаж  с помощью переходника.

    Порядок установки

    Если речь идет о многоквартирном доме, в нем аэратор может быть только вспомогательным элементом для фановой трубы. В индивидуальном доме можно обойтись и без нее, тогда клапан возьмет на себя функцию нормализации давления в системе в полном объеме.

    Существует несколько правил, которые нужно усвоить перед началом работы:

    • Устройство не работает при отрицательных температурах. Поэтому в помещении, где стоит аэратор, температура не должна падать ниже 0C.
    • Желательно смонтировать агрегат так, чтобы до него было просто добраться для ремонта или проверки его работы.
    • Высота установки в помещениях, где есть трап для слива, аэратор должен быть установлен не ниже 35 см от пола, в комнатах без такого трапа (например, душевые кабины) корректирующий давление прибор устанавливают не ниже 10 см от самого верхнего отведения от канализационного стояка.

    Если аэратор установлен слишком низко, повышается риск, что он будет загрязнен канализационными стоками и выйдет из строя.

    После монтажа аэратора требуется тщательно заделать все стыки для обеспечения герметичности. В противном случае клапан будет работать неэффективно.

    Необходимые материалы и инструменты

    Для установки в пластиковую канализацию обычно не нужно каких-либо специальных инструментов. Устройство имеет на конце стандартный раструб с уплотнительной резинкой и просто надевается на канализационную трубу. Для дополнительной надежности соединения можно промазать шов сантехническим герметиком.

    При монтаже клапана в разрыв ранее собранного участка пластиковой канализации понадобится дополнительная деталь – компенсирующий патрубок. Для надежной фиксации будет нужен хомут, который не даст компенсатору самопроизвольно смещаться вверх при подпоре водой.

    Если в предполагаемом месте установки нет раструба, понадобится купить еще канализационную муфту.

    Установка воздушного клапана на канализацию своими руками. Пошаговая инструкция

    Вот порядок установки аэратора в квартире своими руками:

    1. Перекрываем подачу воды в водопровод. На все время проведения работ запрещается пользоваться канализацией. Жильцам многоквартирного дома следует предупредить и соседей, живущих выше или ниже по стояку.
    2. На выбранном участке канализационной трубы делается разрез. Удаляется фрагмент достаточного размера для монтажа аэратора.
    3. Воздушный клапан устанавливается в трубу и надежно фиксируется на месте монтажа. Как вариант, клапан может монтироваться в тройник или отвод, а тот уже ставится в трубу.

      Если для монтажа воздушного клапана выбран горизонтальный участок, важно установить узел нужной стороной. Направление стрелки на корпусе агрегата должно совпадать с направлением движения сточных вод.

    4. Обеспечиваем тщательную герметизацию всех стыков.
    5. Снова подаем воду в систему, проводим заполнение всех сифонов. Сливаем бачок в туалете, проверяем работу клапана.

    Правильно установленный клапан надежно устранит неприятные запахи и посторонние звуки из канализационной трубы.

    Советы профессионалов

    Вот несколько советов от профессиональных сантехников, которые следует учесть при монтаже:

    • При установке обратного клапана на пластиковые трубы в разрез трубы все места срезов требуется тщательно зачищать, чтобы не оставалось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и будут приводить к засорению клапана.
    • Чтобы собирать раструбные соединения без усилий, на вставляемом конце стоит снять фаску.
    • Внимательно ознакомьтесь с инструкцией к купленному устройству, чтобы убедиться, что в его порядке установки отсутствуют специфические моменты.
    • По стоимости российские устройства могут оказаться в несколько раз дешевле заграничных аналогов, при том, что качество отличается не существенно. Но выбор здесь за потребителем.

    Кроме того, мы рекомендуем посмотреть обучающее видео, наглядно представляющее этапы монтажа клапана:

    Правильно установленный воздушный клапан в канализационной системе наладит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном нет риска появления неприятных канализационных запахов даже при уменьшении потока воздуха через центральный стояк. Только не следует забывать, что аэратор, как и любое другое канализационное устройство, требует периодической ревизии и обслуживания.

    stroyobzor.info

    Обратный клапан для вентиляции своими руками

    Содержание статьи:

    Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

    Принцип работы обратного клапана вентиляции

    вытяжной вентилятор с обратным клапаном

    Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

    Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

    Если не оснастить систему обратным клапаном, возможно появление сквозняков.

    Типы обратных клапанов вентиляции

    прямоугольный металлический обратный клапан

    Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

    Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

    • с затвором в форме золотника;
    • с затвором в форме диска или захлопки.

    Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

    Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

    Главный параметр при выборе обратного клапана – это его пропускная способность.

    Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

    Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

    Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 м\сек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

    Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

    • Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
    • Без подогрева. Хороши только для использования в помещениях.

    Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

    Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

    Конструкция обратного клапана для вентиляции

    круглый двустворчатый обратный клапан

    Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

    Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

    Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

    Широко используется модель клапана «бабочка» с двумя лопастями.

    Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

    Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

    Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

    Как выбрать обратный клапан

    инерционная решетка

    Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

    Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

    Следует обращать внимание на:

    • форму сечения;
    • диаметр сечения;
    • материал клапана;
    • устройство клапана;
    • назначение клапана;
    • фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

    Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

    Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

    Обратный клапан для вентиляции своими руками

    простейший самодельный обратный клапан для вентиляции

    Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

    Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

    Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

    Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

    Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

    разметка на основании для обратного клапана

    Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

    Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

    амортизаторы из резины для тихой работы вентилятора

    Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

    клапан герметизирован

    Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

    Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

    В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

    При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

    strojdvor.ru
