Обрешетка кровли под металлочерепицу – правильный шаг и расчет количества

Особенности обрешетки крыши под металлочерепицу, монтаж и крепление, советы от строителей

Металлочерепица является довольно популярным кровельным покрытием, которая не только обладает эстетическим внешним видов, но и имеет достаточно высокие эксплуатационные характеристики.

При возведении кровли из данного материала к обрешетке предъявляются достаточно жесткие требования. Правильно устроенный настил является залогом надежности и долговечности кровельного покрытия.

Особенности обрешетки

Особенности настила под металлочерепицу является тот факт, что шаг привязан к самой черепице. Он прямо пропорционально зависит от длины волны, а длина будет зависеть от конкретного выбранного профиля.

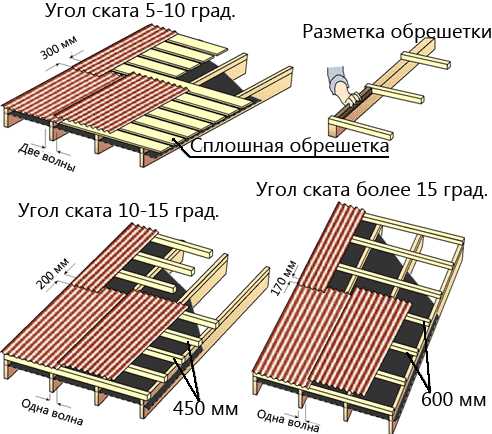

Для различных профилей кровельного материала применяется обрешетка разного сечения, и толщины.

Если толщина профиля не превышает 0,5 миллиметра, а кровля имеет один, или два прямолинейных ската, то в качестве обрешетки можно использовать доску сечением 25*150 миллиметров.

При применении черепицы, имеющей большую толщину, при сложных формах крыши, а также при большом угле наклона кровельных скатов, рекомендуется применять доску по толщине не менее 40 миллиметра.

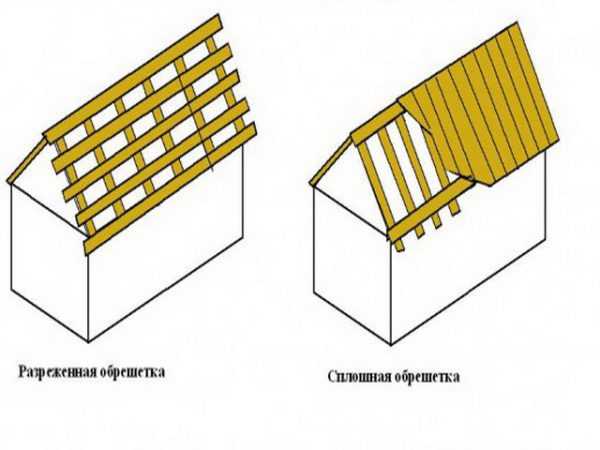

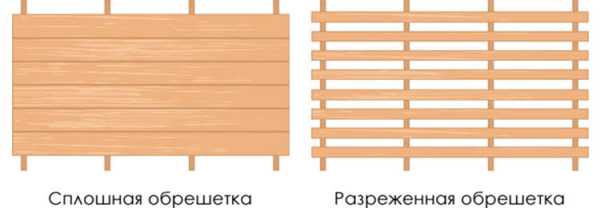

Виды обрешетки

Существует две различные технологии обрешётки кровли под черепицу:

1. Сплошной настил. Данный способ применяется в случае, если кровля имеет небольшой угол наклона, а также при больших нагрузках на стропильную систему. Эта нагрузка может возникнуть из-за большой массы кровельного покрытия, либо, в зависимости от региона, в результате снежного покрова, и обильных дождей. В процессе монтажа сначала устраивают решетчатый настил из доски толщиной 25 миллиметров, а уже по ней настилается сплошное основание. В качестве такого основания можно использовать пиломатериал, прикручивая его без зазоров, влагостойкую фанеру, плиту ОСП
2. Разрежённая.
   Данный вид настила выполняется из обрезного материала. Доски настилаются с небольшим расстоянием друг от друга. Выбор данного расстояние зависит от вида волны кровельного материала.

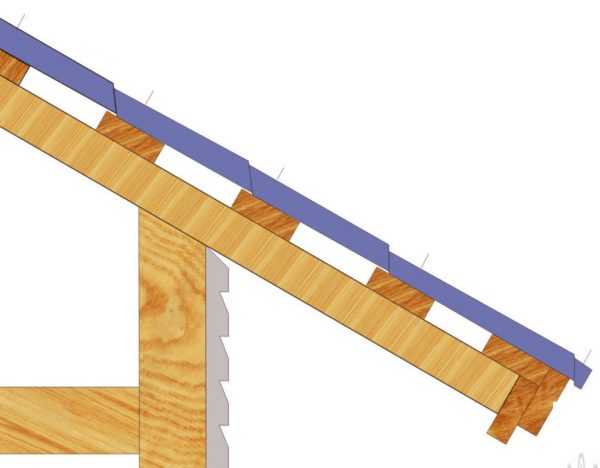

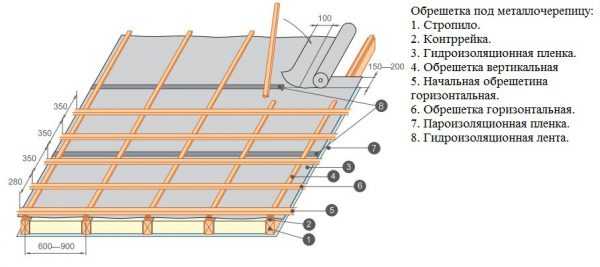

Устройство

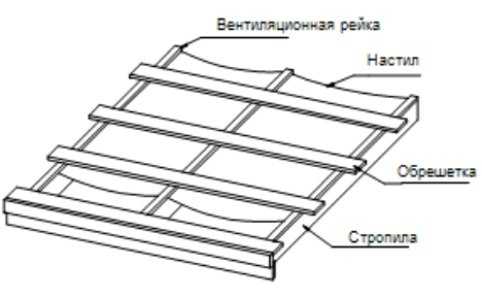

Обрешётка для металлочерепицы устроена следующим образом:

При возведении крыши здания устанавливают стропильные ноги. Данные конструкции обычно представляют собой обрезную доску сечением 50*150 миллиметров. На стропила настилается специальная мембрана. Поверх этой мембраны на данные стропила сверху накручиваются бруски толщиной 3-5 сантиметров. Такие элементы называются контробрешетка.

Она необходима для проветривания утеплителя находящегося в кровле. После этого на бруски контрбрешётки в перпендикулярном к ним направлении прибиваются доски обрешетки с расстоянием примерно равным ширине доски.

Подготовительные работы

Перед установкой настила необходимо выполнить следующие мероприятия:

• Произвести монтаж стропильных балок. При этом монтаже необходимо правильно рассчитать шаг стропил. Данный шаг будет зависеть от выбора типа и материала обрешетки. Древесина для стропильных балок должна выбираться с влажностью не более 20%
• Закладка утеплителя. Эту процедуру при строительстве скатной крыши удобнее всего проводить сверху. При этом каркас, который удерживает утеплитель с внутренней стороны стропил, должен быть уже смонтирован. Сверху на утеплитель настилается мембрана.
• После выполнения работ по утеплению на стропила прибиваются рейки контробрешетки.

Расчёты

• Расчёт сплошной обрешетки двускатной крыши.
  При одинаковых скатах, вычисляем площадь одного из них и умножаем данную величину на количество скатов. В результате получим общую площадь, которую необходимо будет закрыть кровлей. В данном случае площадь скатов будет равна площади сплошного настила, но есть небольшой нюанс. Сплошной настил будет прикручиваться на элементы контробрешётки. При его устройстве концы листового материала не должны находиться в подвешенном состоянии, то есть лист, с двух боковых сторон, ложится на бруски. В зависимости от выбранного материала для сплошного настила, могут возникнуть обрезки, поэтому площадь основного настила может быть больше площади скатов до 30 %.
• Расчёт разряженного настила. В данном случае измеряем длину ската. И делим её на выбранный шаг обрешетки. В результате получаем количество досок на отдельном скате. После аналогичного подсчета остальных наклонов кровли, складываем все величины и получаем общее количество досок. Измеряем ширину ската. В результате будем иметь общее количество досок нужной дины. Следует помнить, что пиломатериал выпускается длиной 6 метров. Это нужно учитывать, если ширина крыши больше данного размера.

Выбор материала

Материалом для настила чаще всего является древесина. Выбирать необходимо бруски, или доски хвойных пород дерева. Идеальным вариантом будет сосна. Она обладает нужными эксплуатационными характеристиками.

Выбранный пиломатериал должен иметь влажность не более 6%, в противном случае его необходимо обработать антисептирующими составами.

В качестве обрешетки чаще всего используется доска 25*150 миллиметров. Такого сечения вполне достаточно, при использовании стандартного шага стропильных балок от 600 до 900 миллиметров. При большем шаге, необходимо увеличивать толщину досок настила.

Монтаж и крепление обрешетки

Пошаговая инструкция

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 миллиметров больше последующих.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством саморезов. Использование гвоздей может привести к разрушению структуры древесины, и снижению срока эксплуатации всей конструкции. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждой стропильной балке настил следует крепить минимум двумя гвоздями.
4. К брускам крепят обрезную доску с определенным, в зависимости от длины волны кровельного материала. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
5. В местах расположения ендов, воздуховодов и окон выполняют цельный настил. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
6. При изготовлении настила над теплоизоляцией недопустимо выполнение сплошного каркаса, в результате такого монтажа вентиляция будет не эффективна, и в подкровельном пространстве будет образовываться влага.
7. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Советы от строителей

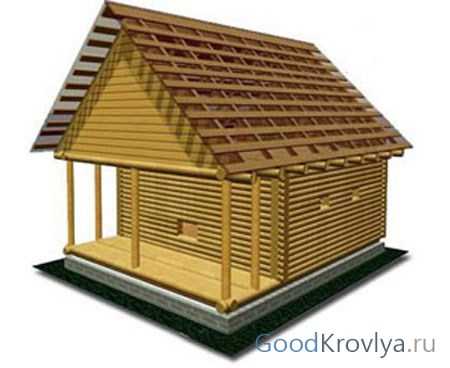

Строили баню. В качестве сплошного настила применил плиту ОСП толщиной 12 миллиметров. Получилось отлично, всем рекомендую.

Александр 26 дет.

При выборе в качестве кровельного покрытия металлочерепицы , относитесь очень серьёзно к устройству обрешётки.

Дмитрий 48 лет.

Будьте аккуратны при погрузке, и работе с черепицей, данный материал, в сравнение с профилированным листом, требует более бережного отношения при монтаже.

Станислав 54 года.

При монтаже металлочерепицы обрешетка имеет очень важное значение. От правильности её укладки будет зависеть весь остальной монтаж.

Обрешетка кровли под металлочерепицу

Оценка: 3.5 2 голосов

Читайте также:

---

okarkase.ru

Обрешетка под металлочерепицу: шаг, монтаж, схема, устройство

Основа из дерева или металла, на которую укладывается металлочерепица, называется обрешеткой. Существует два типа конструкции, обустройство каждого из них особой сложности не представляет, но влияет на общее устройство кровли из металлочерепицы.

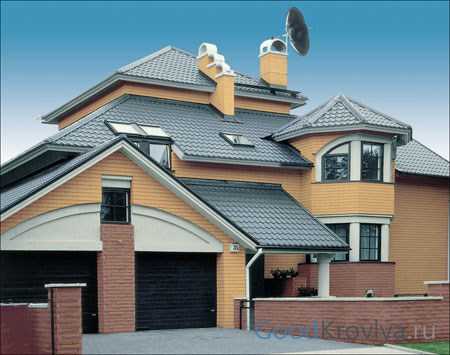

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

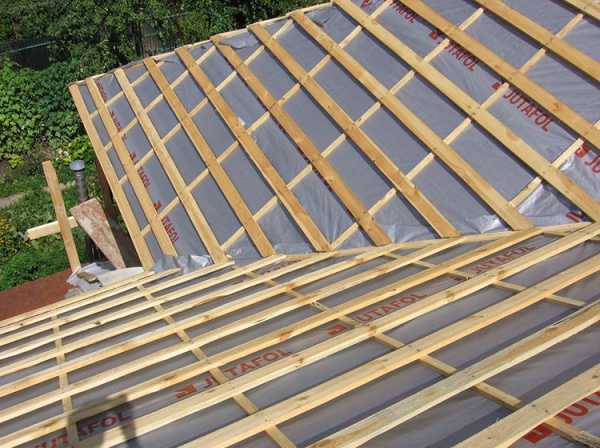

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши.

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

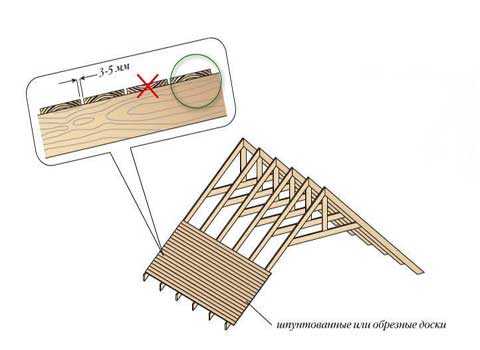

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется  расчет шага досок.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

Параметры

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

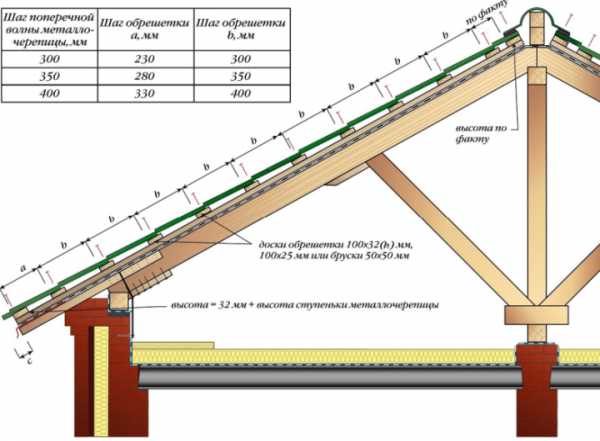

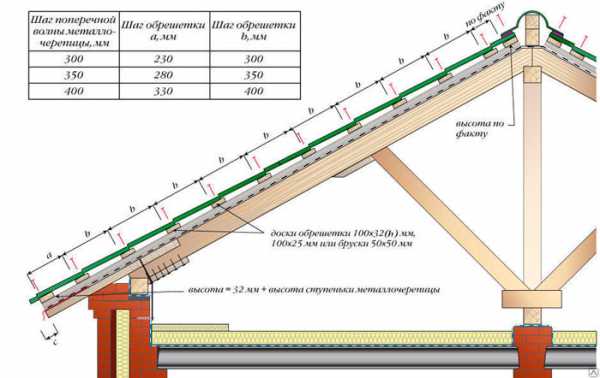

Шаг волны	Шаг обрешетки A	Шаг обрешетки B
300мм	230мм	300мм
350мм	280мм	350мм
400мм	330мм	400мм

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при  шаге стропил 60-70см.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

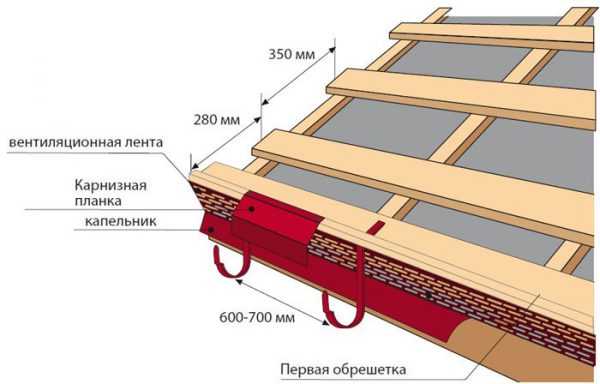

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

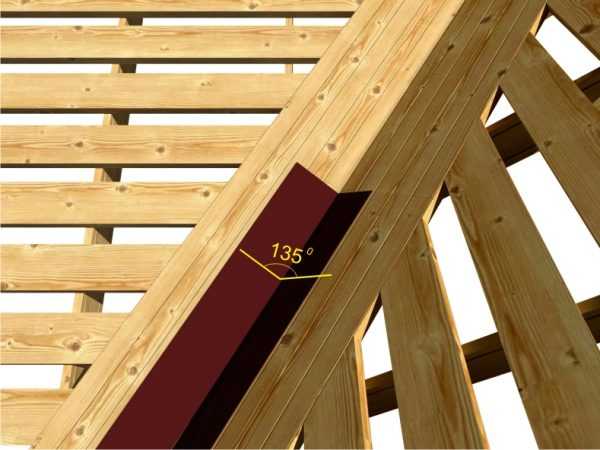

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы.  Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

Посмотрите еще статьи:

kryshagid.ru

устройство, шаг обрешётки, расчёт и др

При устройстве кровельного пирога без обрешётки не обойтись. Но при её монтаже существует много тонкостей. Какой материал выбрать, с каким шагом устанавливать и сколько обрешётки потребуется на крышу? С этими вопросами нужно разобраться до начала монтажных работ. Особенности кровли будут зависеть от выбранного покрытия. Сделать обрешётку под металлочерепицу можно своими руками.

Устройство обрешетки

Обрешётка под металлочерепицу представляет из себя обрезные доски, которые устанавливают с определённым шагом для крепления кровельных листов. А их толщина определяется в соответствии с углом наклона ската, шагом стропильных ног, высотой снежного покрова.

В качестве материала можно использовать хвойные породы деревьев. Наиболее распространены сосновые доски.

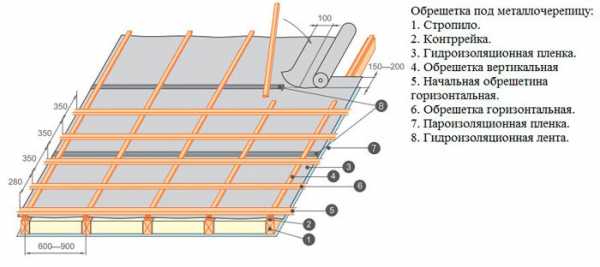

Схему настила обрешётки необходимо подобрать до начала монтажных работ. Его тип будет зависеть от различных параметров:

• При наличии отапливаемого подкровельного пространства понадобится, помимо гидроизоляции, укладка контробрешётки, которая будет создавать зазор вентиляции. Такое мероприятие позволит обеспечить удаление водяных паров из утеплителя.
• Контррейка не понадобится при монтаже обрешётки на холодную кровлю. В этом случае используют гидроизоляцию в виде плёнки, укладываемую на стропила, что обеспечит дополнительную защиту подкровельного пространства от снега и дождя, которые могут попасть под стыки металлочерепицы, конька или карнизного свеса под действием сильного ветра.

Шаг обрешётки будет зависеть от вида металлочерепицы. Разные производители предлагают разные размеры ячеек. Эти рекомендации должны быть указаны в инструкции к покупаемому кровельному материалу.

Обрешётка

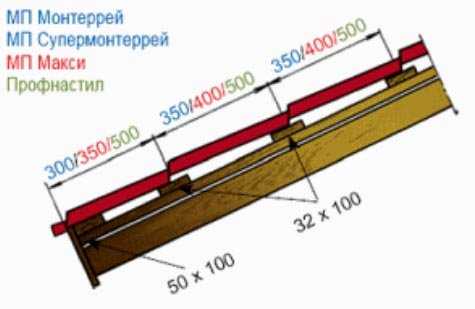

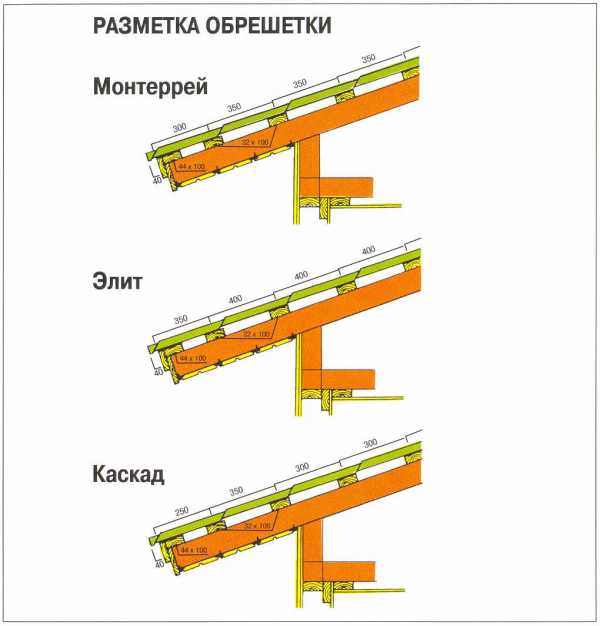

Так, к примеру, для металлочерепицы Монтеррей потребуется обрешётка с шагом в 35 см., а для Макси — в 40 см.

Обрешётку нужно устанавливать, не нарушая требуемого шага. Иначе ошибки могут привести к проблемному монтажу кровельного покрытия.

Сам процесс установки обрешётки под металлочерепицу нужно производить строго в определённую погоду. Должно быть сухо и безветренно. Это обеспечит безопасность высотных работ, а также исключит потребность в дополнительной защите пиломатериалов от намокания.

Для работы можно использовать также влагостойкую фанеру и ОСБ-плиты. Такая обрешётка создаст дополнительную прочность и придаст надёжность кровельному пирогу. Такого же эффекта можно добиться, установив сплошную обрешётку из обрезных досок. Но необходимо отметить, что при этом значительно увеличивается расход материала и вес кровельного пирога.

Выбор материала

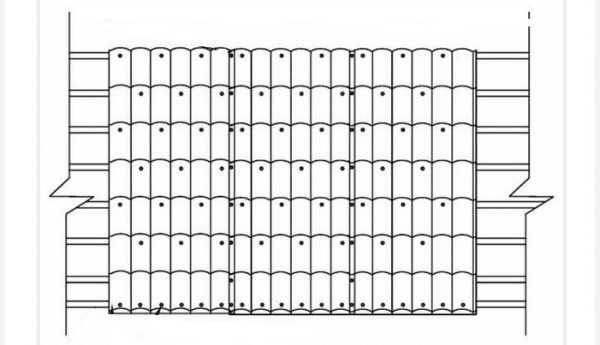

Схема монтажа металлочерепицы

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит. В качестве настила для такого кровельного покрытия подойдёт лишь обрезная доска, которая отличается высоким качеством и хорошей просушкой.

Параметры выбора:

1. Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм., но также допускается использование обрезных досок не менее 25 мм. Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.

   Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.

2. Подходящей шириной доски является величина от 10 до 15 см.
3. Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
4. Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
5. Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.

Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

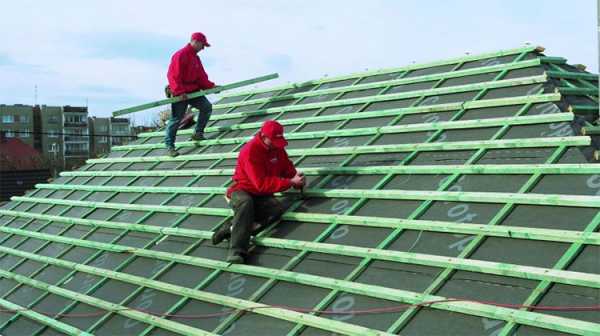

Особенности монтажных работ

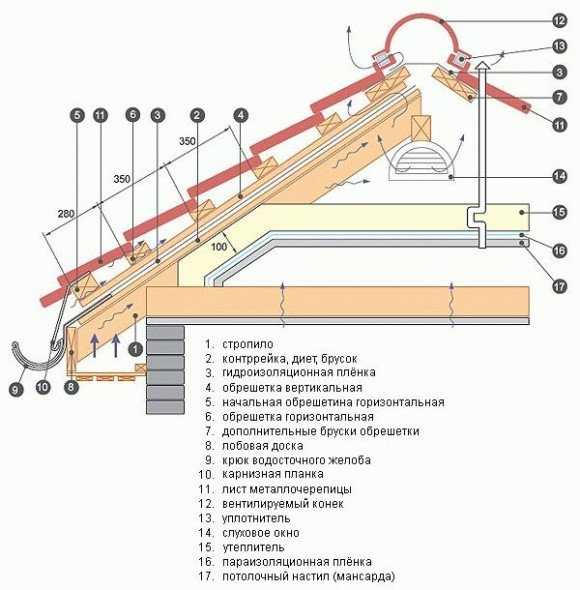

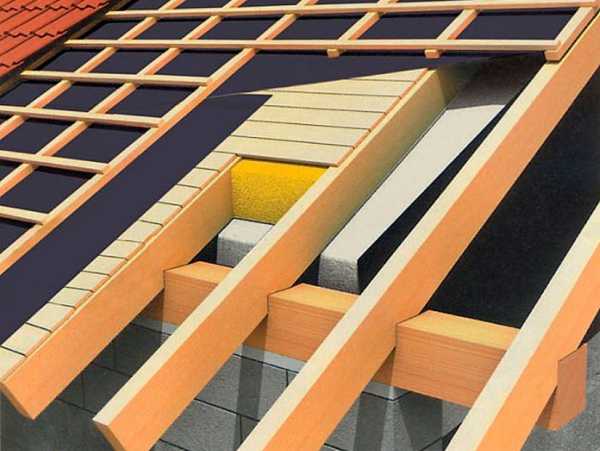

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.

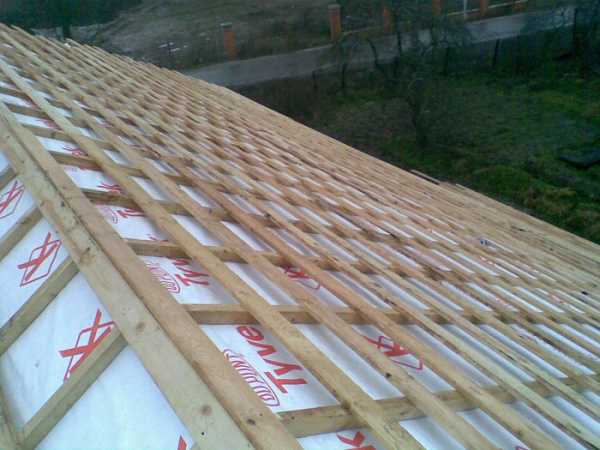

2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.

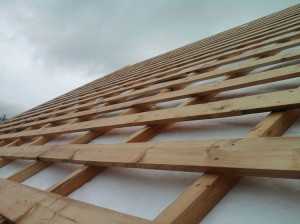

   Обрешётка под металлочерепицу

3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
6. Крепление водосточного жёлоба осуществляют к лобовой доске.
7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.

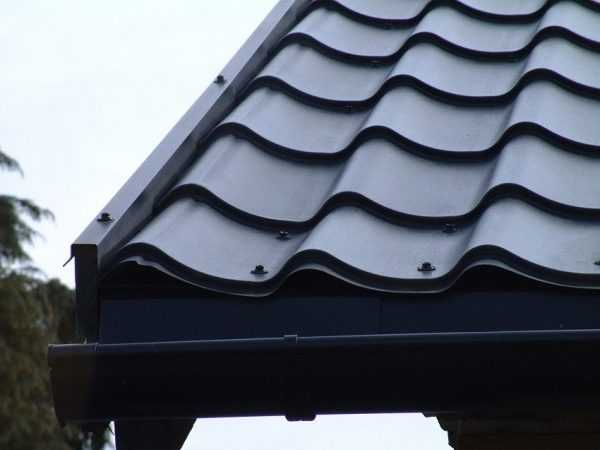

8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.
10. Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.

    Размеры и шаг обрешётки

11. При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект  в виде сквозного отверстия к кровельном покрытии.

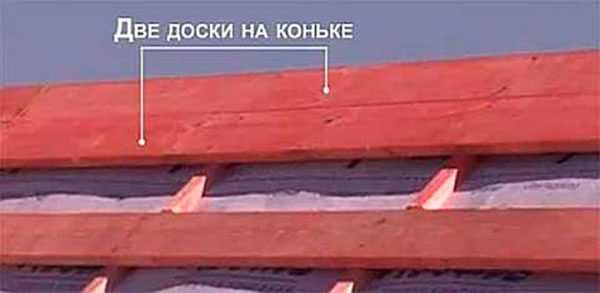

12. Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.

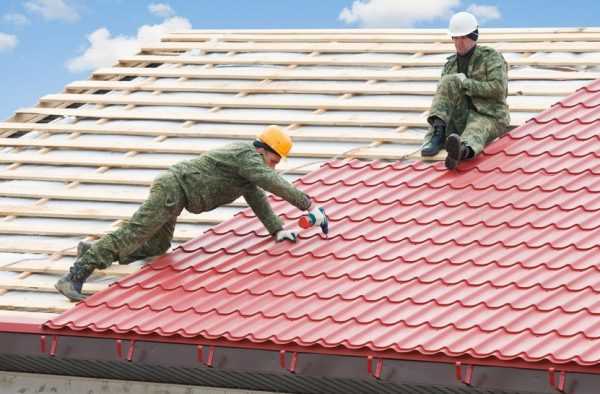

    Монтаж кровли из металлочерепицы

При наличии дополнительных элементов на крыше, например, снегозадержателей или лестницы, потребуется усиление обрешётки. Это можно сделать, установив дополнительные опорные доски.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

1. В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
2. Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
3. Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
4. Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии. Оцените статью:

roof-tops.ru

Обрешетка под металлочерепицу — монтаж, расчет шага

Металлочерепица — популярный вид кровельного покрытия, представляющий собой профилированные листы, изготовленные из стали, алюминия или меди. Благодаря цинковому покрытию и защите из полимеров металлочерепица является прочным, устойчивым к неблагоприятной внешней среде материалом. Чтобы кровельное покрытие долгие годы радовало своими качествами и внешним видом, стоит серьёзно отнестись ко всем аспектам его монтажа, прежде всего, к обустройству обрешётки — основы под кровельное покрытие.

Основные правила устройства обрешётки под металлочерепицу

Обрешётка — важный элемент стропильной системы, отвечающий за надёжность и удобство крепления кровельного покрытия. Одним из самых популярных материалов для кровли является металлочерепица, ведь она долговечна, отличается прочностью и малым весом. С ней могут справиться даже новички.

Существует несколько правил, которые позволят сделать процесс монтажа металлочерепицы проще:

• при расчёте шага обрешётки стоит обратить внимание на следующие параметры: длину волны металлочерепицы, угол наклона и сложность кровли;
• в местах, где соединяются скаты и постоянно скапливается снег, обрешётку лучше усилить дополнительными досками, так как здесь наиболее вероятны протечки;В местах стыков (например, в ендове или вокруг дымоходов) желательно использовать дополнительные доски и сделать обрешётку сплошной
• обязательно нужно позаботиться о гидроизоляции подкровельного пространства, только так можно защититься от губительного воздействия влаги, лишнего конденсата и протечек.

В качестве основания под металлочерепицу используется разреженная обрешётка. Сплошная обрешётка необходима только в некоторых местах, о которых говорилось выше. Использовать её по всей поверхности крыши не стоит, ведь листы металлочерепицы прекрасно самостоятельно держат форму, да и тесное прилегание металлочерепицы к основе способствует обильному скоплению конденсата даже во время суточных колебаний температур. При сплошном основании вентиляционной системы не предусматривается, а значит, влага будет накапливаться, что может привести к разрушению обрешётки. К тому же такое кровельное покрытие, как металлочерепица, опирается на основу не по всей длине ската, а лишь по линии ступенек, поэтому она не нуждается в сплошной обрешётке в качестве опоры. Вдобавок сплошная обрешётка — более дорогой вариант, причём лишние затраты в этом случае совершенно не оправданы.

Для металлочерепицы монтируют разреженную обрешётку, потому что её нужно крепить только по линии ступенек

Переувлажнение древесины приводит к потере прочности всей конструкции, поэтому без гидроизоляции и хорошей вентиляции подкровельного пространства здесь не обойтись. На стропила размещают специальную водонепроницаемую мембрану, фиксируя её скобами, а затем брусками контробрешётки. Именно они задают необходимый для вентиляции зазор, благодаря которому тыльная сторона металлочерепицы будет оставаться сухой. Доски обрешётки крепятся к контробрешётке строго перпендикулярно. Использование рубероида для гидроизоляции нежелательно, потому что в жаркую погоду он будет плавиться, прогибаться и издавать неприятный запах. Гидроизоляция укладывается по горизонтали, начиная от карниза, с нахлёстом в 10–25 см. Допустимо провисание полотна мембраны между стропилами на 1,5–2 сантиметра, главное, чтобы оно не касалось утеплителя.

Выбор материала для обрешётки под металлочерепицу

Самым удобным материалом для обрешётки под металлочерепицу является древесина. Лучше использовать хвойные породы (сосну, ель, пихту, лиственницу), однако допустимо изготавливать рейки и из лиственных материалов. Среди хвойных пиломатериалов особенно популярна сосна, которая отличается приемлемой ценой, доступностью и отличными эксплуатационными характеристиками.

Толщина всех досок, используемых для обрешётки, должна быть одинаковой. Древесину стоит выбирать качественную, без трещин и крупных сучков, так как подобные дефекты могут спровоцировать уменьшение несущей способности конструкции. Доски перед использованием нужно хорошо просушить, их влажность не должна превышать 18%. Плохо просушенное дерево со временем может деформироваться, а это скажется на внешнем виде кровли. Важно помнить, что дерево подвержено гниению и пожароопасно. Обработка древесины специальными средствами — важный и обязательный этап в любых строительных работах.После обработки древесины антисептиками и огнебиозащитными составами она приобретает характерный красноватый оттенок

Существует несколько видов таких средств:

• противопожарные;
• биозащитные;
• влагоотталкивающие;
• антисептики от плесени и грибка;
• универсальные средства.

Последний вид позволяет объединить свойства всех составов в один, избавляя потребителей от опасности вступления разных веществ в реакцию друг с другом. Среди самых распространённых марок этого вида можно выделить универсальное средство «Сенеж». Глубоко проникая в древесину, оно защищает её от всех неблагоприятных факторов. Деревянные поверхности обрабатываются с помощью кисти или распылительных устройств. Рекомендации производителя по процедуре нанесения обязательны для соблюдения.

Размеры досок или брусков подбираются индивидуально в зависимости от устройства кровли:

• обрезная доска толщиной 2,5 см — самый распространённый вариант, который используется практически для любых крыш, имеющих простое устройство. Такая доска идеальна для лёгкого кровельного покрытия с небольшой высотой волны при стандартном стропильном шаге в 60–80 см;
• более массивные доски толщиной 28–32 мм применяют для монтажа сложных видов кровли, а также при использовании материалов с повышенным весом или высокой волной, стропильный шаг при этом — стандартный;
• брус сечением 5х5 см или 4х6 см используется очень редко, обычно при возведении нестандартных крыш со стропильным шагом более 1 м.

Видео: обработка древесины огнебиозащитой «Сенеж»

Расчёт шага обрешётки под металлочерепицу

Шаг обрешётки зависит от длины волны металлочерепицы, как правило, он предусмотрен инструкцией к определённому виду кровли. Так как металлочерепица имеет ступенчатую структуру, опору должен иметь каждый из модулей. То есть каждая подошва профиля должна опираться на доску (брусок) обрешётки.

Слишком большой шаг приведёт к прогибам стали, в результате чего она станет волнистой, что скажется и на внешнем виде, и на безопасности. Самые популярные типоразмеры металлочерепицы имеют длину волны 30, 35 и 40 см. Соответственно, интервал между элементами обрешётки обуславливается длиной волны профиля. Доски обрешётки укладывают от карниза к коньку.Шаг обрешётки должен быть в точности равен длине волны металлочерепицы

Видео: шаблон для монтажа обрешётки под металлочерепицу

Расчёт пиломатериалов для обрешётки

Для корректного расчёта необходимого количества пиломатериалов нужно знать несколько важных величин:

• площадь крыши и размеры её скатов;
• шаг обрешётки;
• параметры исходного материала, то есть размеры досок или брусков.

В настоящее время для удобства пользователей в интернете представлены подробные калькуляторы для расчёта количества необходимых материалов. Они позволяют учесть все необходимые параметры для быстрого поиска оптимального варианта.

Методику расчёта обрешётки рассмотрим на примере двускатной кровли площадью 120 м². Для обрешётки будет использована доска размером 2,5×15×400 см, шаг между рядами задаётся типом применяемой металлочерепицы и равен 35 см. Длина скатов крыши — 6 м, их ширина — 10 м.

1. Вычисляем площадь одной доски: S_д = 0,15 · 4 = 0,6 м².
2. Считаем объём одной доски V_д = 0,15 · 0,025 · 4 = 0,015 м³.
3. Определяем количество рядов для одного ската: N_р = 6 / 0,35 = 17,14 ≈ 18 шт.
4. Вычисляем общий погонный метраж досок на одном скате L = 18 · 10 = 180 м.
5. Умножаем результат на 2 и получаем общий метраж на два ската: L = 180 · 2 = 360 м.
6. Находим требуемое количество досок длиной 4 метра: N = L / 4 = 360 / 4 = 90 шт.
7. Рассчитываем требуемый объём пиломатериала, для чего умножаем объём одной доски на их количество: V = N · Vд = 90 · 0,015 = 1,35 м³.
8. К полученному результату прибавляем запас в 10% для учёта обрезки и случайных ошибок во время монтажа. Получаем N = 90 · 1,1 = 99 шт., V = 1,35 · 1,1 = 1,49 м³.

Таким образом, для обустройства обрешётки на рассматриваемой кровле для ровного счёта потребуется 100 досок длиной 4 м или 1,5 м³ пиломатериала.

Монтаж обрешётки под металлочерепицу: пошаговая инструкция

1. Подготовка инструментов. Для монтажа обрешётки необходимы следующие приспособления: шуруповёрт, карандаш, молоток, уровень, ножовка. Не стоит забывать о крепеже — обычно используются гвозди диаметром 3–3,5 мм, их длина должна превышать толщину досок или брусков обрешётки минимум в 2 раза. Слишком толстые гвозди могут спровоцировать растрескивание древесины. Весь крепёж в идеале должен быть обработан антикоррозионным составом.
2. Монтаж первой доски обрешётки. Доски монтируют от карниза к коньку. Первый ряд обрешётки размещают горизонтально и прикрепляют к контробрешётке или стропилам, используя молоток и гвозди. Важно помнить, что для надёжной фиксации в каждом месте соединения доски со стропилами необходимо использовать минимум два гвоздя. Шаг между рядами нужно выдерживать исходя из характеристик выбранной металлочерепицы. На первую от карниза доску прикрепляют небольшой брусок той же высоты, что и основная обрешётка.Каждая доска обрешётки должна крепиться к бруску контробрешётки двумя гвоздями или саморезами
3. Установка следующего ряда обрешётки. Промежуток между первыми двумя рядами должен отличаться от остальных в меньшую сторону.Шаг между первым и вторым рядом обрешётки под металлочерепицу делают меньше, чем между всеми остальными
4. Монтаж последующих рядов обрешётки. Обрешётка устанавливается с одинаковым расстоянием между досками, шаг обрешётки определяется типом используемой металлочерепицы.
5. В местах стыка скатов (конёк, обводы дымоходы и т. д.), а также в районе мансардных окон монтируется сплошная обрешётка с расстоянием между элементами не более 1 см (небольшое расстояние между досками необходимо для компенсации их теплового расширения).В особо ответственных местах, например, на коньке или ендове обрешётку нужно делать сплошной
6. Доски фиксируются минимум двумя гвоздями по краям.
7. Все узлы соединений тщательно проверяются, чтобы они не стучали при порывах ветра и не смогли оторваться.

Видео: обрешётка под металлочерепицу

Крепление металлочерепицы к обрешётке

Существует несколько видов металлочерепицы, каждый из них имеет свои особенности, которые стоит учитывать при монтаже. Обычно к металлочерепице прилагается инструкция по монтажу — её стоит изучить очень внимательно.

Для крепления металлочерепицы к обрешётке используют специальные кровельные саморезы из оцинкованной стали. Они дороже обычных, но значительно надёжнее, так как устойчивы к коррозии. Вдобавок такие саморезы снабжены резиновыми пресс-шайбами, благодаря чему они защищают крепёжное отверстие от влаги. Ещё одним приятным бонусом является широкая цветовая гамма кровельных саморезов — можно подобрать подходящий цвет к конкретной металлочерепице, за счёт чего элементы крепления будут незаметны на общем фоне.Если подобрать цвет кровельных саморезов точно в цвет металлочерепицы, они будут практически не заметны

Чтобы обеспечить надёжную фиксацию кровельного покрытия, стоит продумать правильную схему крепления металлочерепицы.

Существуют следующие особенности крепления:

• на одном квадратном метре кровельного покрытия должно располагаться не более 8 точек крепления;
• саморезы вкручиваются строго под прямым углом к поверхности кровли;
• перекручивать саморезы нельзя, иначе можно деформировать листы металлочерепицы;Кровельные саморезы необходимо вкручивать строго перпендикулярно, не перетягивая, но и не ослабляя сверх необходимого узел крепления
• саморезы закручиваются на расстоянии 1–1,5 см от штамповочной линии между волнами покрытия;
• крепить металлочерепицу начинают от карниза к коньку;
• в местах нахлёста одного листа на другой саморез вкручивается в оба листа;
• саморезы должен входить в центр рейки обрешётки или по крайней мере не ближе, чем на 2 см от края доски;
• количество точек крепления увеличивают в сложных конструктивных элементах кровли — ендовах, мансардных окнах, местах примыкания покрытия к дымоходу;
• пользоваться инструментами (дрелью или шуруповёртом) стоит на низких оборотах, чтобы избежать деформации и нагрева материала;
• самое прочное место профиля — внизу волны, поэтому крепить листы к обрешётке необходимо именно здесь.

Схемы расположения крепёжных элементов могут быть различны, как правило, саморезы вкручиваются через волну как по горизонтали, так и по вертикали. В краевых зонах крепление производится в каждую волну.Крепление к обрешётке производится кровельными саморезами непосредственно под волной, так как это самое прочное место кровельного листа

Правильная установка обрешётки под металлочерепицу — залог качественного монтажа кровельного материала. Важно ознакомиться со всеми тонкостями грамотного устройства основы под кровельный материал, только так можно избежать серьёзных проблем с кровлей в будущем.

высшее экономическое образование Оцените статью: Поделитесь с друзьями!

masterok.guru

Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Содержание статьи

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

• Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
• Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Устройство обрешетки

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

   Виды



   Устройство сплошной обрешетки

2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

• Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
• Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
• Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
• Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейками

Схема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

Видео-инструкция

krovlyakrishi.ru

Обрешётка под металлочерепицу: шаг, монтаж, устройство

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы. Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции.

Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны.

При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

• Строительный степлер.
• Ножовка по дереву, циркулярная пила или бензопила.
• Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
• Уровень.
• Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

• Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
• Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных. Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих, на это следует обратить особое внимание, осуществляя расчет.
3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

5. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

6. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены. Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

prokryshi.ru

как правильно осуществить монтаж обрешетки под металлочерепицу

Один из обязательных элементов обустройства кровли – обрешетка, представляющая собой брусья, которые перпендикулярно уложены на стропильные ноги. Обрешетка принимает на себя нагрузку кровельного материала, передает ее на стропила, а те переносят давление на несущие стены. Грамотный монтаж обрешетки – ответственное и непростое дело, выполнение которого лучше доверить профессиональным строителям.

Для разного вида покрытий используется различный материал:

• брус;
• доска;
• фанера;
• тес.

Существует два вида обрешеток кровли:

1. Сплошная – зазор между брусьями в ней бывает не больше 1 см. Обязательно используется в местах пересечений скатов (на ребрах, коньке, разжелобках, ендове), по карнизным свесам и в местах стыков. Обычно сплошную обрешетку монтируют при использовании рулонной кровли, мягкой черепицы, металлочерепицы, плоского шифера.

   Сплошная обрешетка применяется для рулонной кровли, металлочерепицы, мягкой черепицы и плоского шифера

2. Разреженная обрешетка кровли – с шагом между брусьями в несколько сантиметров. Подходит для металлической кровли, волнистого шифера, натуральной черепицы. Материалом для разреженных конструкций могут выступать доски с толщиной от 20 до 40 миллиметров, бруски 50х50-60х60 миллиметров, жерди с диаметром 70мм. Выбор материала будет зависеть от особенностей кровли. Древесина, используемая для строительства, не может быть ниже 2 сорта, не должна иметь сучков и, желательно, быть обрезной. Если применяется необрезная доска, то ее кромки должны быть стесаны. Доски с шириной больше 140 мм применять не желательно, так как они коробятся и повреждают кровельный материал. Наличие сучков может привести к поломке доски под снеговой нагрузкой. Нельзя использовать сырое дерево, со временем материал рассохнется и гвозди или саморезы будут держаться в нем значительно хуже.

Разреженная обрешетка кровли характеризуется промежутком между брусьями в несколько сантиметров

Сплошную обрешетку укладывают на разреженную. Для этого могут быть использованы ДВП, ламинированные ДСП, доски. Доски укладываются на расстоянии 1см друг от друга под углом в 45° к доскам разреженной обрешетки. Зазор между досками необходим для того, чтобы погасить температурные деформации древесины. Лучше использовать шпунтованую анисептированную доску.

Сплошной слой может быть единственным, уложенным непосредственно на стропила.

Обрешетки бывают однослойными и двуслойными. Первый слой обязательно укладывается параллельно коньку, горизонтально. Шаг может достигать 50-100 см. Он может быть единственным, а может использоваться для настила поверх второго слоя.

Важно! Настил крыши не должен иметь провесов или бугров, особенно если в качестве кровли используется хрупкий длинномерный материал, к примеру, шифер.

Настил должен быть прочным, выдерживающим вес человека. В противном случае во время ходьбы по крыше нарушаются крепления и стыки кровельных деталей, а это приводит к протечкам.

То, как будет проводиться монтаж обрешетки, во многом зависит от материала, выбранного для кровли. В качестве примера возьмем один из самых популярных материалов – металлочерепицу.

В случаях, когда предусматривается утепление крыши, понадобится антиконденсатная пленка, которая будет защищать утеплитель от появления конденсата и продувания. Без пленки обрешетка и стропила проветриваются, а чердак будет холодным. При обустройстве обрешетки под металлочерепицу такая пленка стелется на стропила горизонтальными полосами по всей площади крыши с нахлестом в 10-15 см. Ее не стоит натягивать, пленка должна провисать между стропилами. Закрепляется конструкция брусками, равными по сечению ширине стропил толщиной в 3 см.

Антиконденсатная пленка

После завершения укладки пленочного настила можно переходить к монтажу обрешетки, на которой будет закреплена металлочерепица. В случаях, когда укладка пленки не предусматривается, горизонтальная обрешетка делается непосредственно на стропилах. Все используемые горизонтальные доски должны быть антисептированными. Сечение – 2,5-3 см на 1-1,5 см. Может подойти любая дюймовка, но очень важно, чтобы толщина всех укладываемых досок была одинаковой. Правильный подбор по толщине гарантирует ровную плоскость крыши. От этого зависит не только функциональность, но и внешний вид дома. Единственное исключение – нижняя доска, которая должна быть толще остальных на полтора сантиметра.

Важно! Первой крепится нижняя доска. Чтобы в дальнейшем доски не закручивало, они сразу же закрепляются в двух местах шурупами или гвоздями.

Готовая к монтажу металлочерепицы обрешетка

Расчет шага досок ↑

Шаг подбирается в соответствии с профилем и видом металлочерепицы. Обычно расстояние между брусьями указывается в инструкции и считается от нижней точки первой доски до верха второй. Между первыми двумя досками это значение должно быть меньшим.

Влияние на величину шага оказывают и величина уступа кровли за первый брусок, и уклон ската крыши. Расчет шага производится с учетом водостока. Если он крепится на лобовую доску, то к выступу добавляется 30 мм. Так же на длину выступа влияет диаметр водосточного желоба.

Отсчет выступа материала выполняется или от лобовой доски, или, если ее нет, от стропильного среза. Длина, на которую следует опустить металлочерепицу, зависит от кровельного ската. Чем он круче, тем ниже приходится опускать материал.

Расчет шага обрешетки

Пошаговая инструкция по монтажу ↑

Для стропил подбирается брус размером не менее 50*150 мм, для обрешетки – с сечением не менее 25*100 мм. Контробрешетка может выполняться из доски 25*50 мм.

Важно! Не рекомендуется использовать необрезную или полуобрезную доску.

Шаг стропил обычно составляет 600-900 мм.

Вдоль карнизного свеса прибивается начальная доска, причем она не должна выступать за свес. Для компенсации разницы уровней точки опоры черепичных модулей эта доска, как уже говорилось, должна быть толще остальных на сантиметр-полтора.

Шаг между доской, выходящей на карниз, должен быть на 50 мм меньше, нежели шаг между другими досками. Для проверки правильности этого расстояния на земле выкладывается два обрезка доски, на который накладывается элемент черепицы. Так определяется, достаточен ли выступ, может ли он обеспечить нормальный сток воды. Если выступ получится больше, чем требуется, вода будет переливаться через желоб. Если же, наоборот, он будет меньше положенного, вода будет задуваться между лобовой доской и желобом. К тому же при слишком длинном выступе листы могут деформироваться от чрезмерной снеговой нагрузки.

Устройство обрешетки под металлочерепицу требует внимательности

После выполнения разметки проводится крепление коньковых и торцевых планок.

Ветровая доска крепится выше обрешетки ровно на ширину листа металлочерепицы, то есть на 35-55 мм, в зависимости от ее вида.

Для того чтобы надежно закрепить конек, в местах присоединения прибиваются доски 25*100 мм. В дальнейшем это поможет его установке.

Если планируется устраивать водосток прежде, чем будет монтироваться кровля, необходимо установить кронштейны, к которым крепятся желоба. Кронштейны устанавливаются на нижней доске с шагом 500-600мм.

Сначала монтируются крайние кронштейны таким образом, чтобы рассчитать уклон желоба на 1 метр длины (составил 5 миллиметров). Затем натягивается шнур, по которому крепятся остальные кронштейны. Так же до настила металлочерепицы по кровельному свесу монтируется карнизная планка.

Желоб крепится на кронштейнах, затем закрепляется карнизная планка так, чтобы ее нижний край перекрывал край установленного желоба. В таком случае конденсат, стекающий с планки, будет попадать в желоб. Нахлест карнизных планок должен быть не меньше, чем 100 мм.

В местах примыканий (трубы, коньки, ендовы, мансардные окна и т.д.) устанавливается обрешетка сплошного типа.

После выполнения всех перечисленных операций можно приступать к непосредственному монтажу металлочерепицы.

Обрешетка является основой как кровельной, так и стропильной системы дома

Стоит помнить, что срок службы вашей кровли зависит от многих факторов, как от качества монтажа, так и от срока службы комплектующих. От того, насколько правильно установлена обрешетка, зависит многое: внешний вид всего строения, срок службы кровли, безопасность дома, даже снижение шума дождя. И поскольку ее обустройство требует опыта, знания нюансов и тонкостей, желательно, чтобы работы по ее монтажу были доверены профессиональным монтажникам.

goodkrovlya.com
