что нужно учесть при монтаже и как правильно рассчитать количество материала + схема и видео

Несущая способность конструкции крыши имеет огромное значение для её долговечности. Поэтому ко всем элементам предъявляются высокие требования, регулируемые СНиП. Это касается и обрешётки, которая служит основанием для кровельного покрытия. Её цель — удерживать укрывной материал, равномерно распределять и передавать создаваемую им нагрузку на стены и фундамент. В этой статье подробно рассмотрим устройство обрешётки под металлочерепицу, крепление которой строго регламентировано нормативами.

Обрешётка под металлочерепицу: выбор материала

Обрешётка — это сплошной настил (когда зазоры между рядами реек не более 1–2 см) или решётчатая конструкция, уложенная поверх стропил. Сплошное основание используют при укладке плоского шифера, рулонных материалов, а также металлочерепицы в местах пересечений скатов, на коньке, ендовах, рёбрах и разжелобках. В остальных случаях делают разреженную обрешётку.

Обустраивают обрешётку в 1 или 2 слоя. Первый монтируют горизонтально, параллельно коньку. Второй слой — для сплошного настила — делают по направлению от конькового хребта к спуску или диагонально. Для покрытия кровли металлочерепицей первого слоя вполне достаточно. Обрешётка бывает деревянной (из брусьев или доски) или металлической.

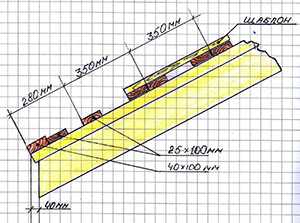

Видео: шаблон для монтажа обрешётки под металлочерепицу

Металлическая обрешётка

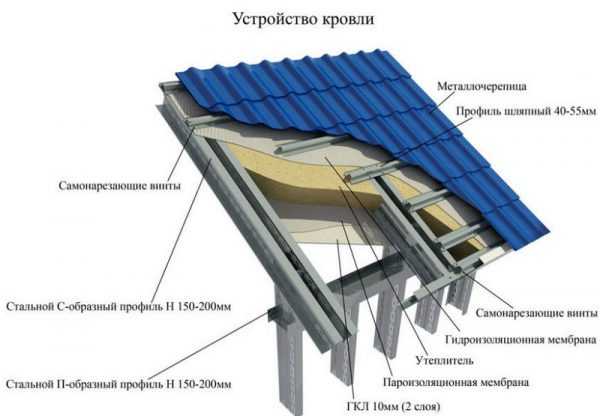

Металлическую обрешётку изготавливают из специального стального профиля, что даёт неоспоримые преимущества перед традиционными решениями из дерева:

• свободный доступ ко всем элементам конструкции;
• снижение ветровой нагрузки за счёт уменьшения общей площади обрешётки.

Но основной плюс металлопрофиля не в этом. При устройстве обрешётки из перфорированных стальных труб многократно улучшается естественная вентиляция подкровельного пространства и отвод конденсата, образование которого из-за дневных и ночных температурных перепадов в межсезонье неизбежно. Оттого-то деревянную обрешётку под укладку металлочерепицы и ограждают тщательно от сырости. Между тем даже самые лучшие гидро- и пароизоляторы с годами приходят в негодность и требуют замены. И если этого не сделать своевременно, то обрешётка из дерева загниёт со всеми вытекающими последствиями. Увы, печальными и затратными.

С металлопрофильной обрешёткой такого произойти не может. К тому же она идеально ровная, что немаловажно для прочного крепления укрывного материала. Сам металлопрофиль удобно перевозить и складировать, а также просто и легко монтировать.

Отсюда вывод:

• металлическая конструкция под металлочерепицу не боится влаги, к тому же сохраняет свои качества в самых неблагоприятных погодных условиях;
• внутренние помещения обходятся без дополнительного проветривания;
• крыша служит дольше и в течение продолжительного времени не нуждается в ремонте.

Деревянная обрешётка

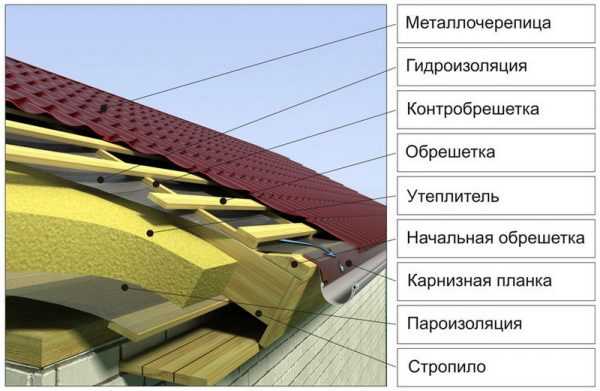

Обрешётка из дерева под металлочерепицу используется намного чаще, чем металлическая. Хотя преимуществ по сравнению с металлопрофильной в принципе-то и нет — ни в цене, ни в требованиях к обустройству. Скорее сказывается ментальность, дань традициям и доверие к дереву. Прежде чем говорить о деревянной обрешётке, рассмотрим структуру металлочерепичной крыши. Она состоит из:

• стропильной системы и карнизной планки;
• пароизоляционного слоя;
• начальной обрешётки;
• теплоизоляционного материала;
• основной обрешётки и контробрешётки;
• гидроизоляции;
• металлочерепицы.

Как и в конструкции под укладку любого другого кровельного покрытия, здесь также нужно обеспечить зазор между металлочерепицей и гидроизоляцией для вентиляции подкровельного пространства. Точно в таком же порядке располагают изоляционные материалы. Для обустройства холодной крыши тоже не прокладывают теплоизолятор.

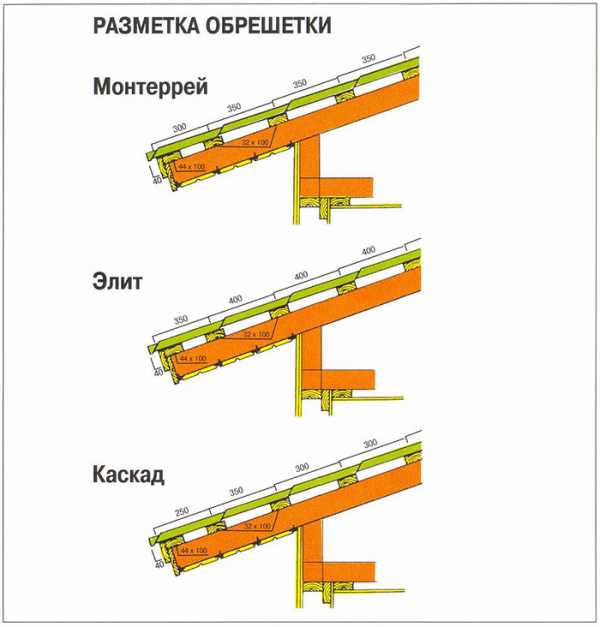

Единственное отличие — шаг обрешётки делают под конкретную черепицу. То есть структура обрешётки зависит от вида кровельного настила и набивается под приобретённое покрытие.

Шаг обрешётки не зависит от материала конструкции. Он должен совпадать с размером волны выбранной металлочерепицы.

Такая индивидуальность шага объясняется просто: разные производители и модели — различные размеры.

Необходимо упомянуть ещё об одном нюансе — первую доску обрешётки монтируют выше остальных на размер поперечной волны металлочерепицы. Обычно это 10–15 мм.

Иногда проскальзывает информация, что под металлочерепичное покрытие можно делать полностью сплошную обрешётку. Действительно, иной раз делают. Однако если кто думает на этом сэкономить и заменить древесину на более дешёвые материалы, то ничего не получится. Ни о какой фанере, ДСП или ДВП в качестве сплошного настила речь не идёт. Сплошная обрешётка под металлочерепицу означает лишь маленький шаг между досками (до 2 см). Так что в любом случае используется натуральное дерево, породу которого застройщики выбирают по желанию.

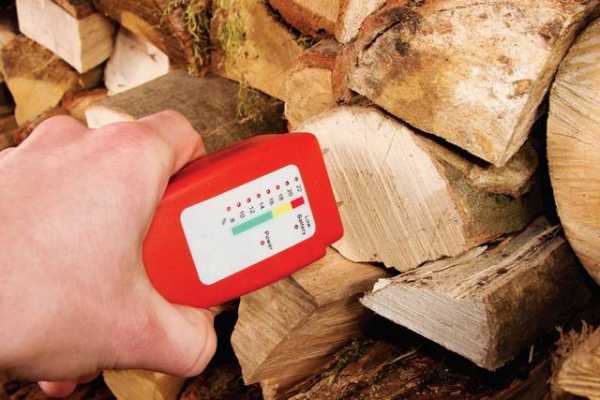

Чаще это ель, пихта, сосна, лиственница. По соотношению «цена — качество» предпочтительнее использовать сосну. Это может быть брус или обрезная доска хорошей просушки и с высокими характеристиками. Экономить на пиломатериалах не стоит, чтобы не нажить себе ненужных проблем в будущем.

Таблица: сравнение пород древесины по коэффициенту усушки и механической прочности

Развеем ещё один стереотип — якобы у металлочерепицы самая плохая звукоизоляция. Некоторые из-за этого отказываются от такого чудесного укрывного материала. И совершенно напрасно. Во-первых, ни одна кровля не даёт стопроцентного результата по бесшумности. А во-вторых, проведённые производителями металлочерепицы исследования показали, что причина не в самом покрытии, а в неправильно собранной обрешётке, ошибках при её набивке и монтаже укрывного материала. А также в малом угле наклона скатов, экономии на материалах и саморезах, о которых мы поговорим чуть позже.

Видео: разбор ошибок при монтаже металлочерепицы

Даже порода древесины для конструктивных элементов кровли особой роли не играет. Если конструкция собрана правильно и все этапы монтажа сделаны без нарушений, то металлочерепичная кровля простоит очень долго, радуя своей красотой и хорошими эксплуатационными показателями.

Схема обрешётки

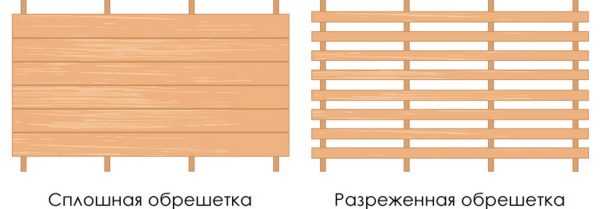

Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.

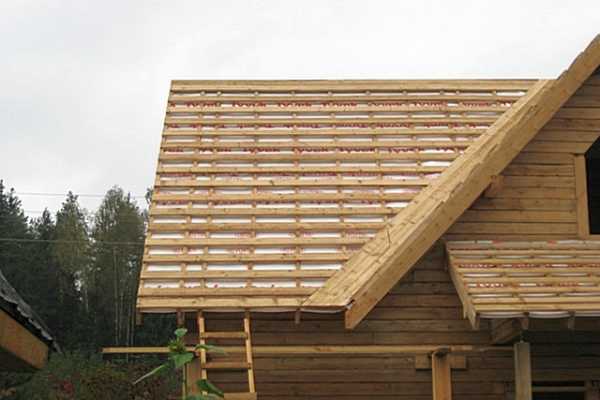

При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.

Какой бы вид настила ни выбрали, перед монтажом необходимо обработать пиломатериалы антисептиком и просушить.

Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.

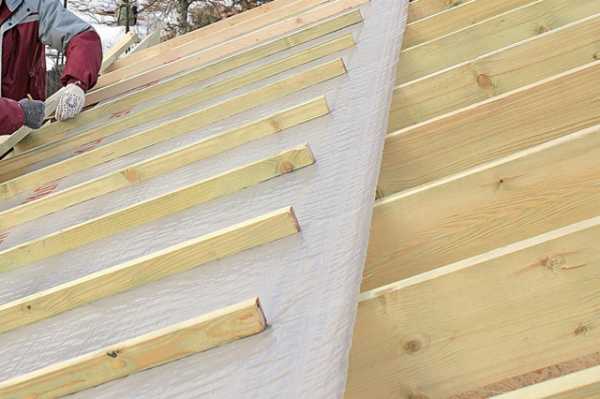

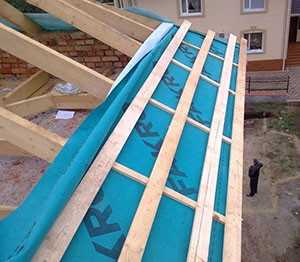

1. Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.Плёнку гидроизоляции лучше не натягивать, чтобы оставить ей небольшую свободу при естественных деформациях каркаса кровли
2. Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.Крепление обрешётки к каждой контррейке выполняется двумя гвоздями, которые вбиваются в края доски по центру нижнего бруска

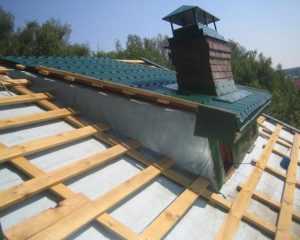

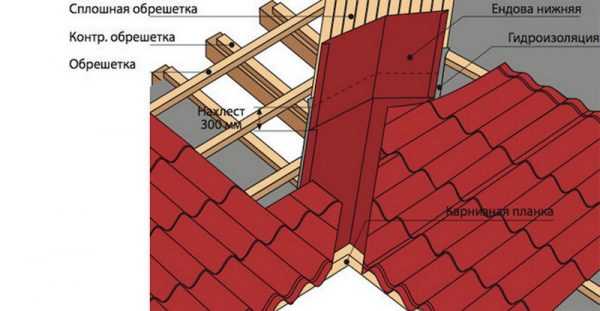

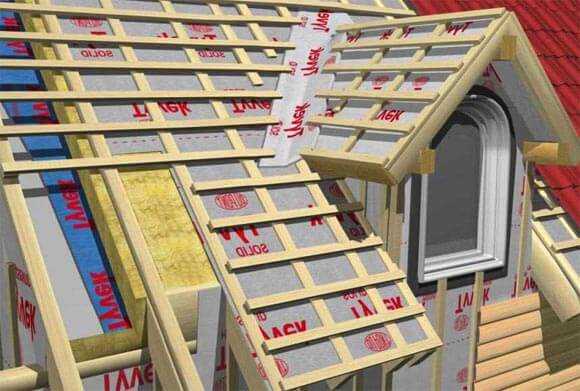

3. В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).В местах кровельных узлов монтируют сплошную обрешётку шириной 15–20 см
4. На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.Сплошную обрешётку под ендову шириной 10 см делают вдоль всего ската

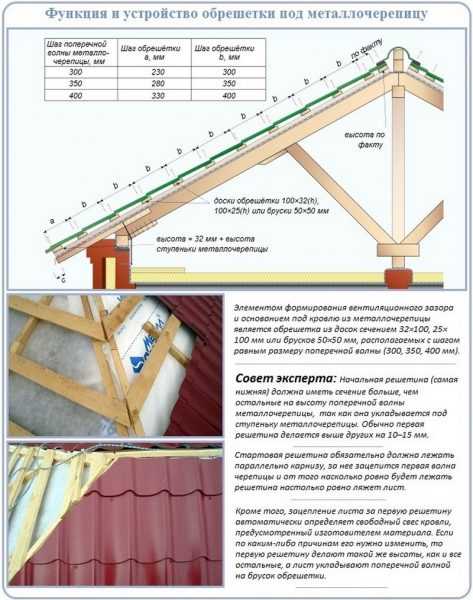

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов.

К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.

Нельзя в целях экономии увеличивать шаг обрешётки по своему усмотрению. К примеру, делать через волну металлочерепицы. Это приведёт к деформации кровельного покрытия от снеговой нагрузки или иных механических воздействий.

Видео: монтаж обрешётки под металлочерепицу

Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:

• вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
• нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
• ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
• трудно будет установить и закрепить торцевые и фронтонные планки;
• циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.

Расчёт количества материала

Количество материала, необходимое для устройства обрешётки, зависит от габаритов кровли, расположения дымоходов и других инженерно-коммуникационных выходов на кровлю, а также от типа водосточной системы. Обычно обрешётку делают из досок длиной 6 м, а их количество рассчитывают его по шагу и размерам скатов. По известному количеству досок определяют их объём.

Таблица: количество досок в 1 м³ (штук)

При расчёте необходимо учитывать указания производителей по обустройству кровли из того или иного вида металлочерепицы, которые сводятся к следующему:

1. Водосток оказывает влияние на величину выступа. Типичный размер выступа равен 30 см, а при обустройстве водосточной системы к нему прибавляют ещё 30–40 см.Стандартное расстояние от обрешётки от стены составляет 30 см, при устройстве водостоков оно увеличивается минимум в два раза
2. Исходной точкой при замерах для расчёта материалов обрешётки считается лобовая доска (или срез стропильных ног, если доски нет).
3. Формировать воздушные зазоры лучше с помощью контрреек высотой не больше 20 мм.

Как сэкономить на пиломатериалах

1. Использовать скидки, которые предлагают продавцы пиломатериалов и работники пилорамы. Отличные скидки бывают в зимнее время, поскольку хранить нереализованные в сезон стройматериалы им не с руки.
2. В качестве владельца дачного или загородного участка приобрести в местных органах самоуправления квоту на вырубку и после согласования в лесничестве привезти лес на пилораму. Древесина обойдётся по очень низкой цене.
3. Закупать обрезную доску рабочего сечения. Опытные строители уже давно используют этот приём с пользой для кошелька. В чём его суть: такая доска выпускается в номенклатуре подобно пиломатериалам, производимым по Госстандарту 8486–86, но с меньшим на 5 мм размером поперечного сечения. Её качество соизмеримо с доской первого сорта, но из-за меньшего сечения в одном кубе число досок будет существенно большим. То есть 1 м³ доски рабочего сечения обойдётся где-то на 15% дешевле, чем при покупке материала, изготовленного по ГОСТ.

Толщина обрешётки

В зависимости от типа и размеров кровли, для устройства обрешётки применяют следующие материалы:

• для набивки обрешётки на несложных конструкциях крыши, которые будут укрыты металлочерепицей с небольшой волной и толщиной листов до 0,45 мм, используют обрезные доски 25х100 мм;
• для устройства обрешётки сложной кровли или при использовании металлочерепичных листов толщиной 0,5 мм с высокой волной приобретают материал сечением 32х100 мм;
• при большом стропильном шаге используют брус 50х50 мм или 40х60 мм.

Прежде чем начинать кровельные работы, нужно осмотреть весь пиломатериал. Особенно если он закупался партией, где отклонение порядка 5 мм между толщиной досок — привычное явление. Калиброванные и струганые доски имеют более точные размеры, но использовать их для набивки обрешётки под металлочерепицу дорого.

Поэтому первое, что надобно сделать — рассортировать пиломатериалы по размерам, чтобы избежать ненужных проблем во время работы. При сортировке удаляют подгнившие доски, имеющие трещины или неровности, а также сырые, которые досушивают до стандартной влажности 19–20%. Если не сделать рассортировку, то разница в толщине досок повлечёт перепады по уровню, что сделает монтаж укрывного материала затруднительным и некачественным.

Видео: осмотр и сортировка досок

Самые распространённые пиломатериалы для обрешётки под металлочерепицу

1. Обрезная доска толщиной 24–25 мм (24х100 и 25х100) — универсальная, но не слишком прочная, применяется для простых лёгких по конструкции кровель при интервале между стропилами не больше 600 мм.Обрезная доска толщиной 25 мм используется для простых и лёгких кровель
2. Доска 32х100 — более крепкая по структуре, хорошо подходит для разреженных стропил с шагом 600–800 мм.

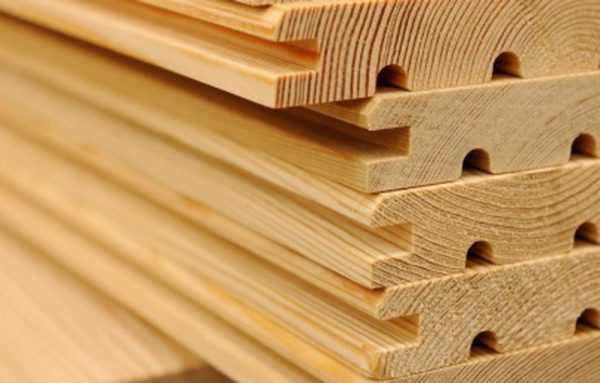

3. Шпунтованная доска толщиной 25 и 32 мм для устройства сплошной обрешётки — красивая, хорошо обработанная, прочная, но дорогая, поэтому используют её под металлочерепицу очень редко.Шпунтованную доску используют в основном при обустройстве внутренних помещений, а для обрешётки применяют очень редко из-за высокой стоимости
4. Брус толщиной 50 мм (50х50) задействуют при шаге стропил от 800 мм и больше для защиты кровли от прогиба или при большой нагрузке на скаты — в сложных кровлях с множественными конструктивными и декоративными элементами.

Полуобрезную и необрезную доску для набивки обрешётки использовать нежелательно.

Видео: как правильно подготовить крышу под металлочерепицу

Расчёт пиломатериалов на обрешётку под металлочерепицу

Чтобы не допустить лишних расходов, расчёт требуемых пиломатериалов делают заранее. Для этого с помощью рулетки проводят замеры длины и высоты скатов, общей длины всех карнизных свесов, суммарной длины ендов (если есть) и коньковых линий.

Расчёт сплошной обрешётки

Исходные данные для примера — площадь кровли 50 м², используемые доски 25х100 мм длиной 6 м.

1. Определяем площадь 1 доски — 0,1 (ширина доски, м) х 6 (длина доски, м) = 0,6 м².
2. Высчитываем количество досок — 50 (общая площадь, м²) : 0,6 = 83,33 ≈ 84 шт.
3. Рассчитываем требуемый объём — 0,1 х 0,025 х 6 х 84 = 1,26 м³.
4. Добавляем запас в 10% на обрезки, торцовку и случайные ошибки. В итоге получаем 1,26 х 1,1 = 1,386 м³ ≈ 1,4 м³.

Расчёт разреженной обрешётки

Исходные данные те же самые, шаг обрешётки 350 мм, длина карнизных свесов 30 м, длина линии конька 8 м, ендов нет, простая двускатная крыша.

1. Считаем количество досок на обрешётку основной площади кровли — 50 (общая площадь, м²): 0,35 (шаг, м) = 142,8 пог. м : 6 (длина доски, м) = 23,8 шт.≈ 24 шт.
2. Определяем требуемый объём 24 х 0,025 (толщина доски, м) = 0,6 м³.
3. Высчитываем количество кубов на обустройство конька и карнизов — 30 + 8 = 38 пог. м : 6 = 6,3 шт. х 0,025 (толщина доски) = 0,16 м³.
4. Рассчитываем общее количество кубов пиломатериалов — 0,6 + 0,16 = 0,77 м³ .
5. Прибавляем запас в 10% — 0,77 х 1,1 ≈ 0,85 м³.

Более точный расчёт обрешётки можно сделать с помощью онлайн-калькулятора на строительных интернет-ресурсах или на сайте производителя выбранной металлочерепицы.

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

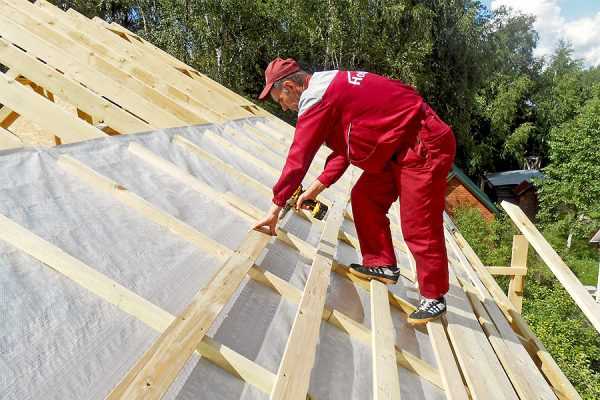

1. На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.Основание покрывают слоем гидроизоляционного материала

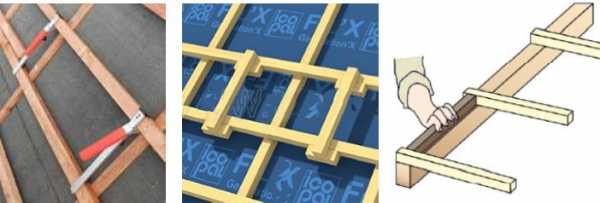

2. Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.При стыковке двух досок на бруске контробрешётки каждую из них прибивают отдельно
3. Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.Полки конька должны иметь ширину не менее 15 см, иначе в зимнюю вьюжную пору в чердачное помещение будет попадать снег
4. После набивки обрешётки приступают к креплению металлочерепицы.Металлочерепицу крепят к обрешётке через волну

От аккуратности укладки первых двух рядов зависит отвод воды с крыши, а значит её сухость и долголетие.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Для работы понадобятся следующие инструменты:

1. Молоток.
2. Строительный уровень.
3. Ножницы по металлу и ножовка.
4. Шуруповёрт.
5. Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

• металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
• металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
• металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

Ведущие производители металлочерепицы укомплектовывают свою продукцию исключительно фирменными крепёжными изделиями и отказывают в гарантии, если при монтаже были использованы подделки.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

stroydom.guru

Обрешетка крыши под металлочерепицу — теория и практика монтажа

Черепичные кровли использовались человеком испокон веков. Можно даже смело утверждать, что такое покрытие является своеобразным эталоном образцово-аккуратной крыши дома. Когда-то применявшаяся повсеместно, черепица с приходом листовых кровельных материалов несколько «ушла в сторону». Это было вполне объяснимо: укладывать большие листы – несравнимо легче, нежели штучные детали, да и основа под листовое покрытие монтируется значительно проще. Таким образом, черепица из разряда обычной кровли постепенно «перекочевала» в группу элитных, доступных далеко не каждому, из-за сложности и дороговизны создания подобной крыши.

Обрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Этот кровельный материал сразу же завоевал высочайшую популярность. Одной из причин такого успеха была, наверняка, возможность проведения монтажа покрытия своими руками. Он несложен, если была правильно смонтирована обрешетка крыши под металлочерепицу. Вот давайте и посмотрим, как самостоятельно выполнить этот этап работ по всем правилам.

Содержание статьи

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

Рельеф покрытия разработан таким образом, что он достоверно имитирует натуральное черепичное покрытие. Это расположенные горизонтальными и вертикальными рядами так называемые модули, каждый из готовых и является «муляжом» штучной черепицы.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

• Обеспечивается свободный сход дождевой или талой воды – она просто скатывается вниз по «ступенькам», и при правильной укладке нет никаких предпосылок к застою.
• Приданный рельеф придает металлическому листу высокие показатели пространственной жесткости. Так, металлочерепица даже выигрывает у профнастила по допустимой нагрузке на поперечный изгиб, не уступая при этом в показателях продольного изгиба.

Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

• Рельеф служит одновременно и своеобразным «замком», соединяющим соседние листы. Монтаж от этого значительно упрощается, потому как даже при желании трудно совершить ошибку. При укладке листов они идеально совмещаются, нахлёстываясь модулями один на другой, не требуя при этом ни продольного, ни поперечного выравнивания. Линии нахлестов становятся практически незаметными, а плотное прилегание «замковых» участков гарантирует надежную защиту кровли от протекания.

В продаже представлено немало разновидностей металлочерепицы, производства отечественных и зарубежных компаний. В последнее время появились и небольшие региональные фирмы, которые приобрели и установили производственные линии, и сейчас самостоятельно выпускают профнастил и металлочерепицу вполне приемлемого качества из готовых стальных листов с покрытием, удовлетворяя тем самым потребности спроса в населённом пункте и близлежащем административном районе. Но чаще всего это производится все равно по «лекалам» отработанных и проверенных практикой моделей известных производителей.

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

Основные показатели показаны на рисунке ниже:

Основные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

3 – общая длина листа металлочерепицы. Она зависит от возможностей конкретного производителя и от пожеланий заказчика. Так, различные фирмы предлагают потребителям листы длиной от 5÷6 до 8 метров. По сути, можно заказывать материал с таким расчетом, чтобы одним листом перекрывать всю длину ската от карниза до конька. С другой стороны – это не всегда удобно для производства монтажных работ на высоте – их за сложности поднятия длинного листа на кровлю без риска его деформации. Да и, вообще, нежелательно использовать листы с длиной больше, чем 4 метра. Впрочем, это правило носит рекомендательный характер.

4 – длина модуля или, как еще часто называют, продольный шаг металлочерепицы. А вот этот параметр – чрезвычайно важен для обустройства обрешетки, так как именно от него и зависит расстояние между ее направляющими.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различный моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Обычно в рекламных материалах и в техдокументации на металлочерепицу имеется как эскиз покрытия, так и две схемы – продольная и поперечная конфигурация листа. Разобраться в такой схеме – совсем несложно. Понятно, что выбор всегда делается в первую очередь по внешним качествам кровельного материала, но знать его геометрические показатели – все же не мене важно.

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

[table id=1924 /]

Как металлочерепица прилегает и крепится к основе?

Чтобы кровельный материал, даже при своей немалой пространственной жесткости, обладал способностью выдерживать внешние нагрузки (снеговые, ветровые и т.п.), он должен иметь надежную опору. А в связи с тем, что металлочерепице придана ступенчатая форма, точку, а точнее, линию опоры должен иметь каждый из модулей. То есть каждый «нижний зуб» или, как еще называют, подошва профиля должна упираться в элемент обрешетки. Как это выглядит – показано на схеме:

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

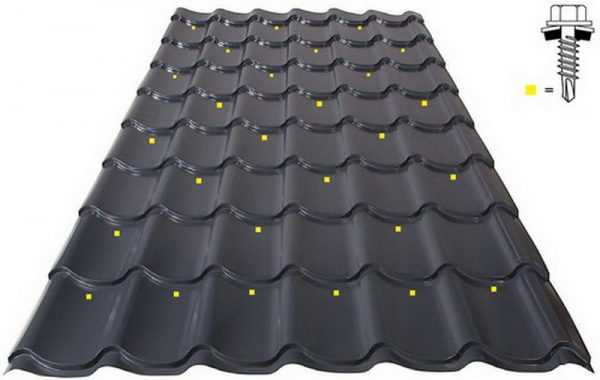

Крепление к обрешетке производится кровельными саморезами, которые размещены непосредственно под ступенькой. Схема расположение крепежных элементов может различаться от модели к модели, но в основном они вкручиваются через одну волну, как по горизонтали, так и по линии ската. В краевых зонах (по карнизу, фронтону, ендове и коньку и по линии нахлеста листов) обычно крепление производится в каждую направляющую обрешетки.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Эти правила, в основном, и предопределяют конструкцию обрешетки под металлочерепицу.

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

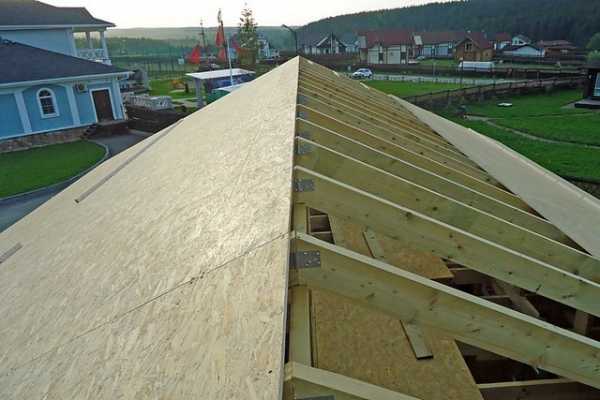

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

• Сплошная обрешетка из листовых материалов получается, безусловно, очень ровной, без каких-либо перепадов уровня, что иногда случается с использованием плохо калиброванных досок. Однако, в контексте рассматриваемой темы на этом все ее преимущества и заканчиваются. А вот недостатки – есть, и весьма существенные.

Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

— Во-первых, это дело весьма затратное, так как и ОСП, и, в особенности, фанера будут стоить значительно дороже обычных пиломатериалов.

— Во-вторых, максимально плотное прилегание металлочерепицы с основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

— В третьих, если еще раз взглянуть на схему, на которой показано, как упираются модули металлочерепицы в основание, то становится понятно, что такая обрешетка, в общем-то, совершенно не требуется.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

• Сплошная обрешетка из досок, которые расположены с небольшим просветом одна от другой. Такая конструкция рекомендуется на малых углах крутизны кровли при монтаже крыши из профнастила, шифера или, например, из ондулина.

Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Как можно увидеть, часть направляющих, причем – достаточно внушительная, вообще не выполняет никакой несущей роли, так как профилированный лист на них попросту не опирается (обведено для примера большим эллипсом). Кроме того, нельзя исключить вероятность того, что при монтаже листов металлочерепицы саморез попадёт или между досок обрешетки, или в край доски, вызвав тем самым скол или не обеспечивая надежность крепления в данной точке.

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Этот вариант видится наиболее оптимальным. Как уже, наверное, стало понятно, необходимо разместить направляющие обрешетки таким образом, чтобы подошва каждого горизонтального ряда модулей металлочерепицы имела снизу и надёжную опору, и достаточную ширину материала для вкручивания кровельного самореза.

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

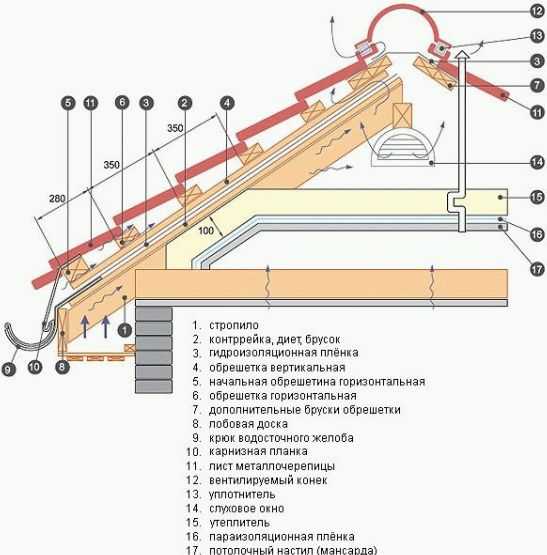

Примерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

В качестве мембраны можно использовать любую прочную пленку, не пропускающую воду. Но если кровля делается утепленной, то необходимо применять специальную диффузную мембрану, которая не задерживает выход водяных паров из слоя термоизоляции.

К брусьям контробрешетки, строго перпендикулярно стропильным ногам, монтируются направляющие обрешетки. Для них используют или доску, или брус. Строгих правил по выбору материала нет, но есть проверенные практикой рекомендации.

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.

• Если шаг между стропильными ногами не превышает 600 мм, а для кровли используются обычные листы металлочерепицы, то будет достаточно доски толщиной 25 мм, шириной 100 или 150 мм.
• При шаге стропил от 600 до 800 мм, а также и при меньшем, но когда настилается металлочерепица из толстого стального листа (более 0,5 мм), или имеющая усиленное оцинкованное покрытие, рекомендуется делать направляющие из доски толщиной 32 мм.
• При расстоянии между стропилами, превышающем 800 мм надежнее будет использовать брус, например, 50×50 мм.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая  на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b»), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободны сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

Обрамление обрешеткой проема под проход кирпичной трубы

Аналогичный подход практикуется (только без оставления противопожарного просвета), если необходимо обрамить будущие кровельные окна, вентиляционные кирпичные каналы и т.п.

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

• Для резки пиломатериалов бывает достаточно обычной ножовки. Но, безусловно, работа пойдет быстрее и качественнее, если в распоряжении есть электроинструмент – лобзик или ручная циркулярка.
• Направляющие могут прибиваться гвоздями – значит, потребуется молоток, на всякий случай – гвоздодер и клещи. Длина гвоздей (как впрочем, и саморезов) должна быть как минимум вдвое больше толщины прибиваемых досок или брусков. Если используются саморезы, то никак не обойтись без шуруповерта.
• Чтобы точно провести первоначальную разметку, необходимы рулетка, длинная линейка, угольник, обивочный шнур, карандаш.
• Очень важно соблюсти точный шаг между второй всеми остальными направляющими обрешетки. Важно – шаг считается не по просвету между досками, а по расстоянию между их осями (или по одинаковым краям, например, нижним, но при условии, что применяется совершенно одинаковый обрезной материал).

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Эти приспособления могут быть заводского изготовления, с возможностью регулировки на нужный размер. Но в практике частного строительства обычно применяются самодельные, сделанные из брусков, к которым прибиты по две поперечные опорные перекладины, задающие шаг обрешетки. А то и вовсе в качестве «лошадок» выступают ровно отпиленные отрезки бруса, которые зададут просвет между соседними направляющими. Правда, в этом случае важно не ошибиться с длиной этих брусков – она должна быть равна шагу обрешетки минус ширина применяемого материала (естественно, весь пиломатериал в таком случае должен быть совершенно одинаковым).

• Безусловно, следует продумать вопросы безопасности работы на высоте – удобную одежду и обувь, необходимые помосты или кровельные лестницы, средства страховки.

Материалы для обрешетки

О том, какие пиломатериалы необходимы для создания обрешетки, уже говорилось выше. Поэтому – буквально пару слов в дополнение.

• Приобретаемая древесина не должны быть сырой – допускается остаточная влажность не выше 18 процентов. Как себя поведет обрешетка из непросушенных пиломатериалов – трудно предсказать, но возможны очень значительные деформации по мере усыхания, которые непременно отразятся на состоянии кровли.

Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия

• Древесина – материал, неустойчивый к биологическому разложению или к поражению патогенной микрофлорой и насекомыми. А это означает, что все детали будущей обрешетки, да и всей стропильной системы в целом, должны пройти обработку соответствующим антисептическим составом. Кстати, многие пропитки одновременно с этим резко повышают и устойчивость древесины к возгоранию.

Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок

• Материал должен быть качественным, без трещин и обилия сучков, то есть без потери своей несущей способности.
• Очень важно, чтобы все доски иди бруски, применяемые для обрешётки, быт точно калиброваны по толщине. В противном случае могут получиться изломы создаваемой плоскости, что, безусловно, скажется на надежности крепления кровельного покрытия.
• Количество материала желательно рассчитать загодя. При этом следует помнить, что часть досок или бруском уйдет в обрезки, какое-то количество может выбраковываться из-за обнаруженных дефектов. То есть будет целесообразных заложить еще и порядка 10 процентов запаса.

Упростить расчёты требуемого количества пиломатериалов помогут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Калькулятор расчета количества пиломатериалов для разреженной обрешетки под металлочерепицу

Здесь уже прослеживается зависимость и от модели листов металлочерепицы, и он размеров участков усиления конструкции.

Кстати, предлагаемая пара калькуляторов дает возможность и проведения сравнения, насколько разреженная обрешетка выгоднее в плане расхода материалов.

Теперь – о крепежных деталях.

Не рекомендуется использовать слишком толстые гвозди – они могут вызвать появление трещин на досках или брусках контробрешетки при забивании. Оптимальный вариант, кстати, не обычные гвозди, а ершеные или имеющие винтовую прокатку.

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Если применяются саморезы, то оптимальным видится использование не дешевых «черных», так как они слабо защищены от коррозии, а кровельная конструкция все же делается с расчетом на длительную эксплуатацию. Рекомендуется прибрести «белые» или «желтые», то есть имеющие надежное антикоррозионное покрытие.

Кстати, сейчас в продаже представлены саморезы–шурупы для особо ответственных деревянных конструкций, к коим по всем основаниям можно отнести и всю стропильную систему с обрешеткой.

Шурупы-саморезы по дереву для особо ответственных конструкций

Такие крепёжные детали, помимо качественной защиты от коррозии, оснащены еще и вторым заходом крупной резьбы, которая обеспечивает сверхнадежное соединение деревянных деталей.

Количество гвоздей или саморезов придется прикидывать самостоятельно. Исходят из того, что соединение направляющих обрешетки должно проводиться на каждом пересечении со стропильной ногой:

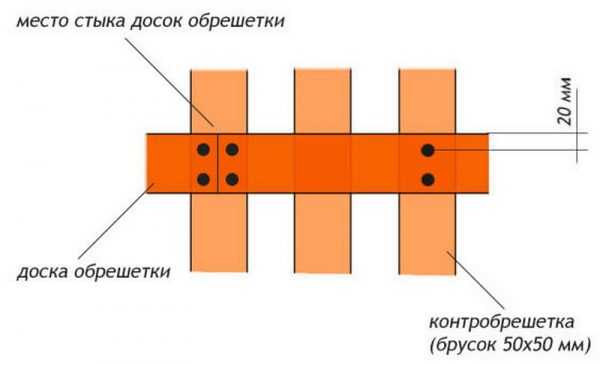

Крепление направляющих обрешётки к стропилам

1 – стропильная нога, а если точнее, то пущенный поверх нее брус контробрешетки.

2 – направляющая обрешетки.

3 – узел обычного пересечения направляющей со стропильной ногой. При использовании досок крепление осуществляется на два гвоздя (самореза). При этом, чтобы не допустить растрескивания, расстояние от края доски до центра крепежного элемента должно быть не менее 20 мм. Понятно, что если используется брус 50×50 мм, то это правило соблюсти невозможно. Значит, фиксацию проводят на один гвоздь, но тем важнее становится качество и надежность крепежного элемента.

4 – узел соединения двух отрезком доски или бруса. Он должен приходиться исключительно на стропильную ногу. Каждая из досок крепится двумя гвоздями, брус – одним.

Естественно, крепежные элементы тоже приобретаются с немалым запасом. Даже если останутся излишки – не страшно, так как применение им в хозяйстве, тем более что строительство в самом разгаре, обязательно найдется.

Проведение монтажа обрешетки

Основные правила и схемы монтажа обрешетки под металлочерепицу изложены выше настолько подробно, что, видимо, любой хороший хозяин, знакомый с азами плотницких и столярных работ, без труда проведет эту работу самостоятельно. Расписывать, как измеряются, нарезаются и  поднимаются наверх доски и брусья, как отмеряется расстояние с помощью «лошадок», и как забиваются гвозди – вероятно, большого смысла не имеет.

Лучше в качестве практического руководства предложим читателю ознакомиться с двумя видеоматериалами. В одном из них показана анимированная инструкция по монтажу системы обрешетки под металлочерепицу. Во втором – мастер делится своим практическим опытом, показывая монтаж на конкретном примере.

Видео: Анимированная инструкция по монтажу обрешетки под металлочерепицу

Видео: Наглядный пример укладки гидроизоляции кровли и монтажа обрешётки

stroyday.ru

Обрешётка под металлочерепицу «Монтеррей»: рекомендации по выбору размеров пиломатериалов и их монтажу

Металлочерепица «Монтеррей» благодаря высокому качеству и широчайшему ассортименту сегодня является одной из наиболее востребованных. Но исправно функционировать она будет только на правильно смонтированном основании. Давайте посмотрим, как и из каких материалов делается обрешётка для металлочерепицы «Монтеррей».

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется. Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа.

Сталь, из которой делают этот кровельный материал, равно как и другие металлы, обладает высокой теплопроводностью, поэтому важно обеспечить наличие хорошо продуваемого вентиляционного зазора под металлочерепицей. Образующийся сквозняк будет оперативно выводить наружу пар, поступающий из жилых помещений, не давая ему сконденсироваться на холодном металле.

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

В утеплённой крыше такой же зазор должен быть между утеплителем и гидроизоляцией, за исключением тех случаев, когда в качестве последней используется супердиффузионная мембрана (паропроницаемый материал). Чтобы минимизировать количество пара, поступающего к металлочерепице из жилых помещений, со стороны комнат утеплитель застилают пароизоляционной плёнкой.

Шаг обрешётки под металлочерепицу «Монтеррей»

Помимо ступенек, имитирующих поверхность керамической черепицы, на металлочерепичном листе имеются поперечные волны, придающие ему жёсткость. К их длине и следует приравнивать шаг между элементами обрешётки.

У продукции марки «Монтеррей» этот параметр может отличаться. Сегодня производитель выпускает три разновидности металлочерепицы:

1. «Монтеррей». Поперечные волны имеют длину 35 см, их высота составляет 39 мм.
2. «СуперМонтеррей». Длина поперечных волн та же — 35 см, но профиль имеет высоту 46 мм. Эта модель в сравнении с предыдущей является более жёсткой, ей присуще большее сходство с керамической черепицей.
3. «Монтеррей Макси». Волны имеют высоту 46 мм, но их длина увеличена до 40 см.Под металлочерепицу «Монтеррей Макси» требуется больший шаг обрешётки

Для монтажа первых двух разновидностей пиломатериалы нужно укладывать с шагом в 35 см, а для модели «Монтеррей Макси» — с шагом в 40 см.

Видео: простой шаблон для шага обрешётки под металлочерепицу

Размер обрешётки для металлочерепицы «Монтеррей»

Ввиду сложности рельефа металлочерепица изготавливается из более тонкой стали, чем профнастил, — в пределах 0,4–0,55 мм. Соответственно, вес её является относительно небольшим. Поэтому для обрешётки применяют пиломатериалы толщиной не более 50 мм и шириной не больше 100 мм.

Толщина обрешётки

Этот параметр зависит от расстояния между стропилами. Если оно превышает 90 см, обрешётку набирают из брусков сечением 50х50 мм. В крайних случаях, когда шаг установки стропил велик либо при наличии значительных снеговых нагрузок, применяют брус сечением 40х60 мм. В обычных условиях и при шаге стропил менее 90 см вместо брусков укладывают доски толщиной 30 мм и шириной 100 мм.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м²;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м³.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м³.

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м².
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м².
3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м³.

Как делать обрешётку для металлочерепицы «Монтеррей»

Смонтировать качественную и надёжную обрешётку помогут следующие рекомендации:

1. Обычно используют пиломатериалы из сосны и других хвойных пород. Не допускается применение берёзы и остальных хрупких разновидностей древесины. Материал следует брать качественный — без плесени, подгнивших участков и прочих дефектов.Для монтажа обрешётки лучше взять пиломатериал из сосны
2. Доски или бруски нужно подвергнуть калибровке, отбирая образцы равной толщины. Дело в том, что пиломатериалы производятся с относительно большими отклонениями в размерах. Так, доски, проходящие в сортаменте как «30-миллиметровые», на деле могут иметь толщину от 27 до 35 мм. При таком перепаде высот металлочерепица будет деформироваться, что негативно скажется на сроке её службы.
3. Отобранные пиломатериалы необходимо обработать огне- и биозащитными средствами. Для надёжности обработку стоит выполнить дважды. В прозрачные составы можно добавлять пигмент, чтобы лучше было видно, какой участок доски уже обработан.
4. Монтаж обрешётки следует вести снизу вверх. Напомним, что к началу работ стропила должны быть застелены гидроизоляцией и поверх неё должна быть набита контробрешётка.
5. Первую доску или брус необходимо очень тщательно выровнять по карнизу, поскольку при перекосе этого элемента всё кровельное покрытие ляжет неровно. В качестве ориентира удобно использовать шнур, натянутый между вбитыми в крайние стропила гвоздями. С его помощью можно контролировать не только параллельность обрешётки карнизу, но и равномерность её по высоте. Это является залогом долговечности металлочерепицы.

К стропильной ноге каждый элемент обрешётки прибивается двумя гвоздями, имеющими диаметр 3–3,5 мм и длину хотя бы вдвое большую, чем толщина прикрепляемой доски. Учтите, что гвозди с большим диаметром могут расколоть древесину. Также можно использовать оцинкованные саморезы с тем же диаметром, но такой способ крепления обойдётся дороже.

Приступать к укладке металлочерепицы следует по прошествии 2–3 дней после монтажа обрешётки, когда та полностью устоится. Если начать укладку сразу, пиломатериалы под весом кровельного материала могут сместиться.

Порядок действий:

1. На стропила укладываются полосы гидроизоляционного материала и прикрепляются к ним посредством реек одинаковой толщины.Рейки для крепления гидроизоляции можно нарезать из доски, которая будет использована для изготовления решётин
2. Поверх реек крепится первый ряд обрешётки: он является несущим для водостоков и карнизных планок.
3. После этого монтируется следующий ряд обрешётки: шаг при этом отмеряется от края первого ряда до середины второго.
4. Во всех последующих рядах шаг размечается по средним линиям досок.Второй ряд обрешётки размечается от внешнего края первого
5. Места примыканий к трубам, стенам усиливают дополнительными планками: к ним впоследствии прикрепят доборные элементы (уголки, конёк, оклады фартуки и пр.).

В процессе работы необходимо контролировать положение рядов на прогиб, волну и прочих искривлений: для их устранения подкладывают клинья или рейки.

Видео: монтаж обрешётки под металлочерепицу

Функционирование любого кровельного материала во многом зависит от правильности укладки основания. Это относится и к металлочерепице «Монтеррей». Если при монтаже обрешётки вы будете следовать нашим советам, кровельное покрытие прослужит не менее 50 лет.

stroydom.guru

Устройство обрешетки под металлочерепицу — размеры и расстояние

И расстояние обрешетки для металлочерепицы, и подробные инструкции с описанием всего хода работы, и фото можно легко найти и узнать в Интернете на различных строительных порталах и сайтах.

Обустраивая обрешетку под металлочерепицу, на стропила нужно укладывать гидроизоляционную пленку, то есть, своеобразный барьер. На эту пленку вдоль стропильных ног набивают брусья для контробрешетки, обеспечивая, тем самым, нужный зазор для вентиляции и устраняя конденсат. Гвозди для крепежа в этом случае должны быть вдвое длиннее толщина бруса.

Как сделать обрешетку под металлочерепицу

Решая, как сделать обрешетку под металлочерепицу, важно помнить определенный алгоритм действий.

За укладкой гидроизоляции под металлочерепицу следует укладывать брус, имеющий размеры 30×30 миллиметров. Начинать нужно от конька и спускаться к карнизу. Крепить брус к стропилам необходимо при помощи саморезов или гвоздей. После укладывается настил, представленный обрезной доской с толщиной в 32×100 миллиметров. Нижняя доска при этом должна быть на 15 миллиметров толще, чем все остальные. На стропильные ноги крепятся две доски, расстояние между которыми должно быть 5 сантиметров. Затем закрепляется коньковая планка. Читайте также: «Как крепить металлочерепицу к обрешетке».

Следует запомнить одно правило: крыша тем надежнее, чем она проще. Оптимальной конструкцией крыши станет двускатная, и перегружать ее избытком элементов декорации и многообразием выступов не стоит. Кажущаяся привлекательность существенно снижает эксплуатационный срок покрытия кровли, делая его устройство гораздо дороже. Также важно не забыть об установке молниеотвода на крышах с покрытием из металлочерепицы.

Устройство кровли из металлочерепицы, детальная видео инструкция:

Дополнительные элементы покрытия

Эти элементы устройства крыши обеспечат надежную защиту от любой непогоды и помогут крыше прослужить долгие годы.

kryshadoma.com

Шаг обрешетки под металлочерепицу — руководство

Шаг обрешетки под металлочерепицу

Обрешетка, как одна из составляющих стропильной системы, играет важную роль в обеспечении максимально долгого срока эксплуатации крыши, а также является каркасом, на котором держится кровельный материал. Устройство обрешетки может быть:

• сплошным – в этом случае доски обрешетки укладываются плотно друг к другу, и прикрепляются к стропилам;
• смонтированным при помощи листового материала – на кровлю выполняется настил из листов OSB, которые обеспечивают ровную поверхность кровле и применимы для любого вида кровельного материала;
• разреженным – в этом случае на стропила укладываются деревянные бруски, затем на них накладываются перпендикулярно доски или бруски на расстоянии, соответствующем размеру выбранного материала.

Металлочерепица — как материал для покрытия кровли

В настоящее время наиболее востребованным материалом для покрытия кровли, который гарантирует прочность и долговечность, является металлочерепица. Этот материал обладает необходимой легкостью и прочностью в отношении окружающей среды, а также придает эстетичный внешний вид кровле здания.

К достоинствам металлочерепицы, кроме прочности и долговечности, относятся: легкость (по весу — металлочерепица в 10 раз меньше обычной черепицы), техническая простота монтажа, разнообразие цветовой гаммы покрытий, относительно низкая стоимость монтажных работ, экологическая безопасность, а также возможность монтажа в любое время года.

К недостаткам можно отнести: необходимость устройства дополнительной шумоизоляции, подверженность коррозии участков с нарушенным слоем, потребность в устройстве специального водоотвода.

Ч

fundamentt.com
