Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

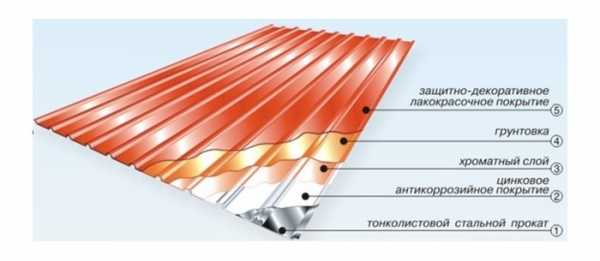

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

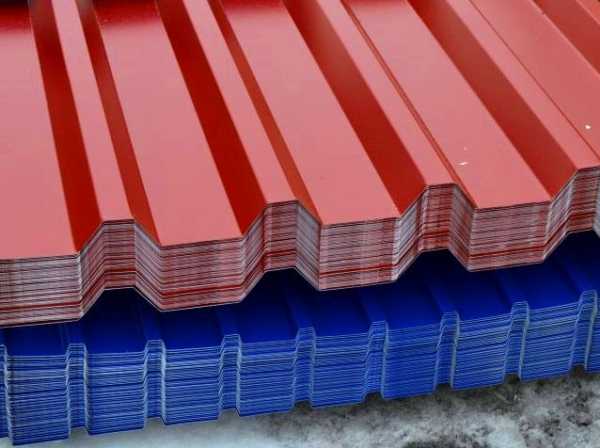

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

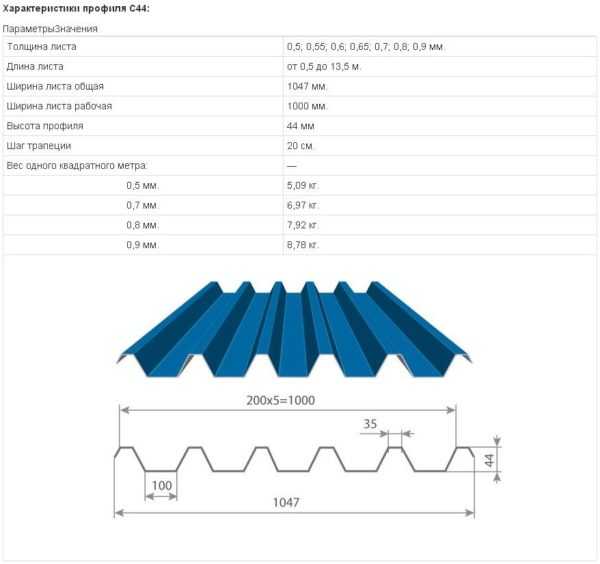

Профнастил С44 для крыши

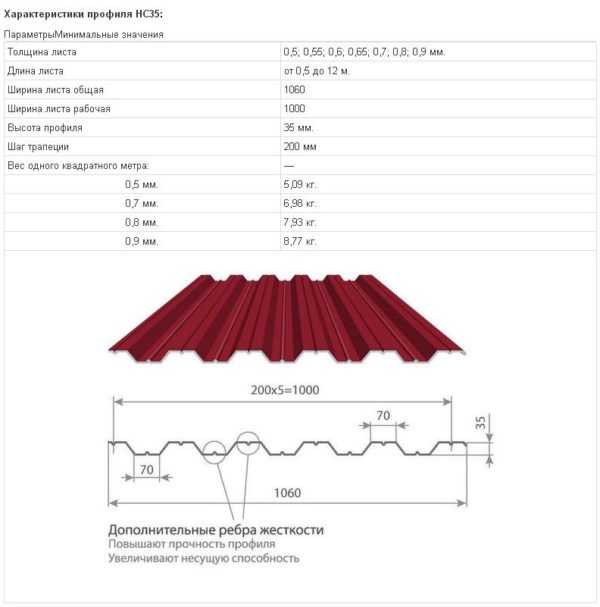

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

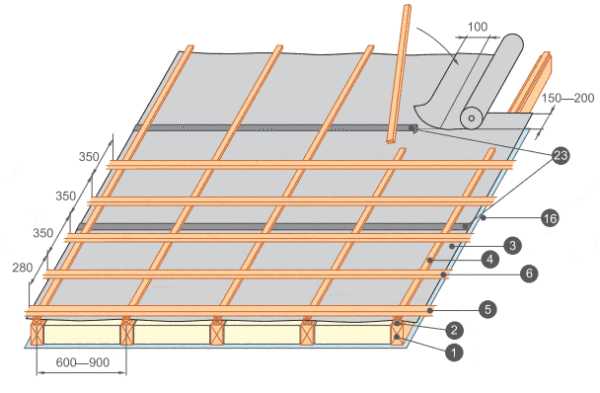

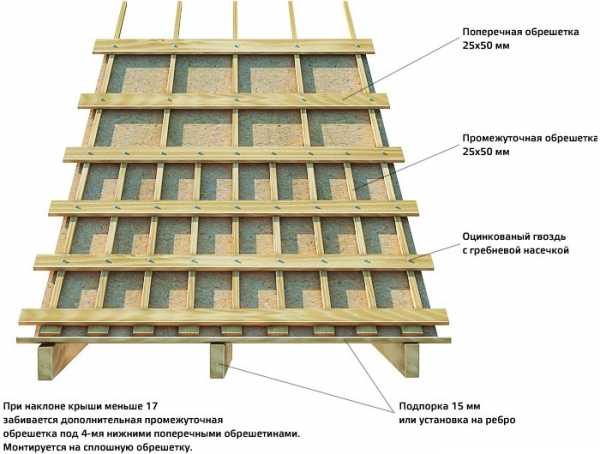

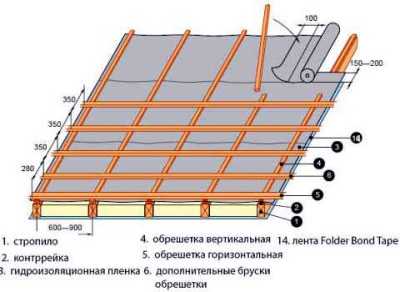

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

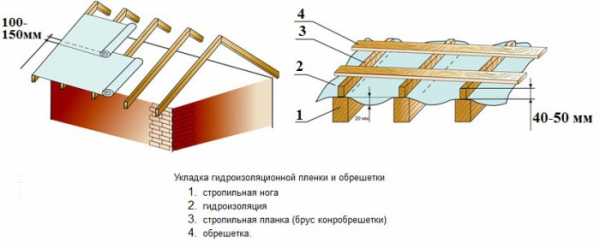

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

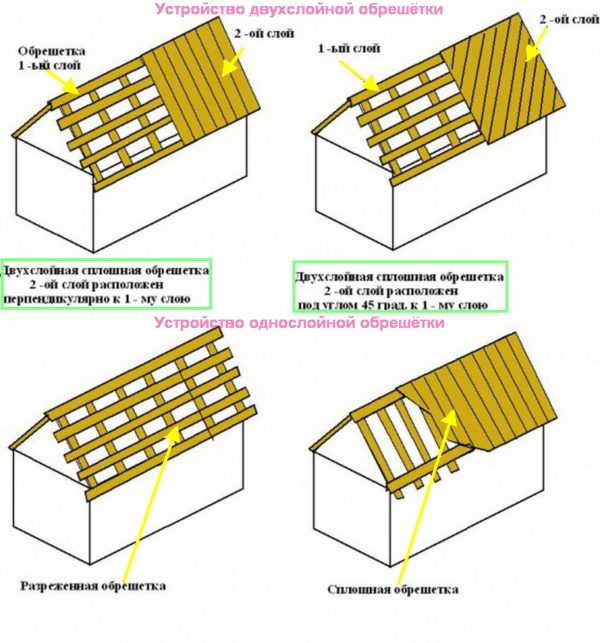

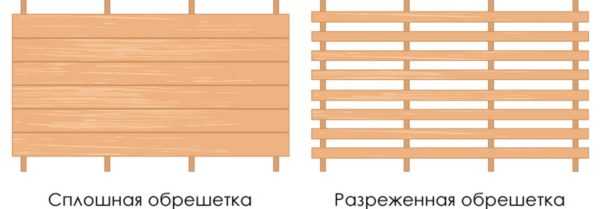

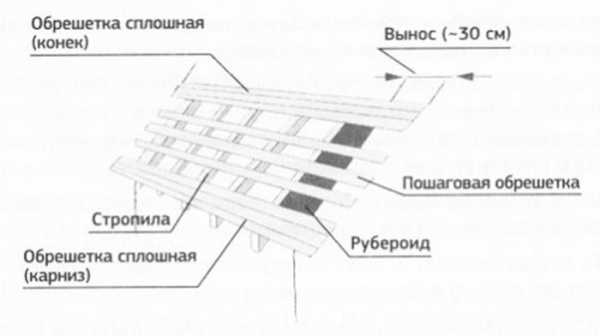

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.

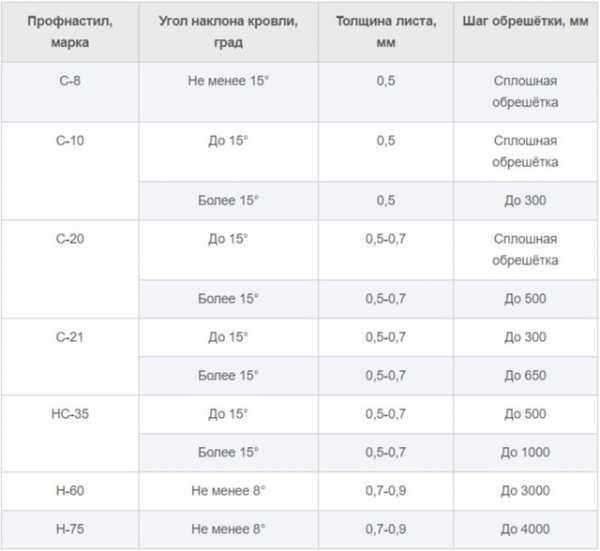

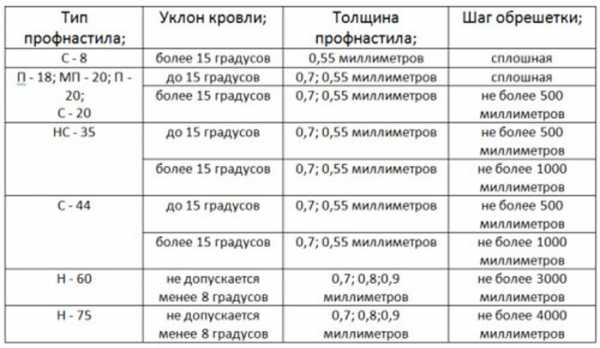

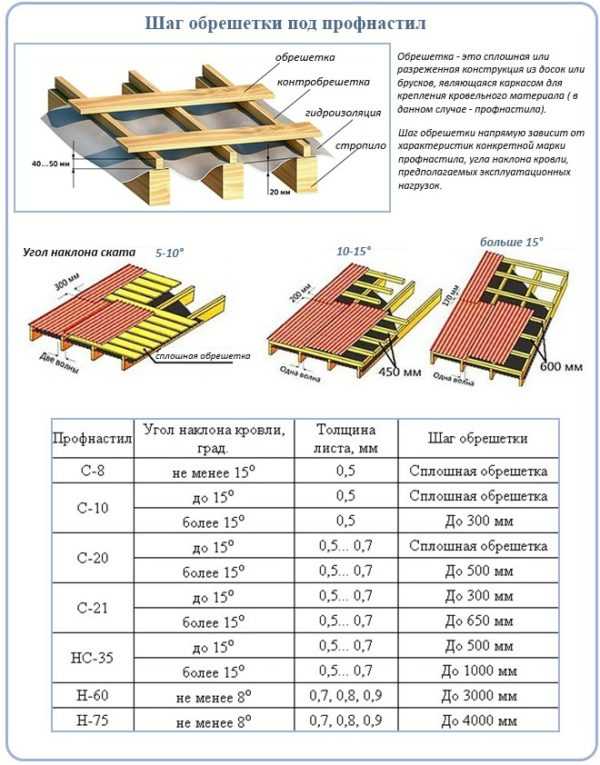

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

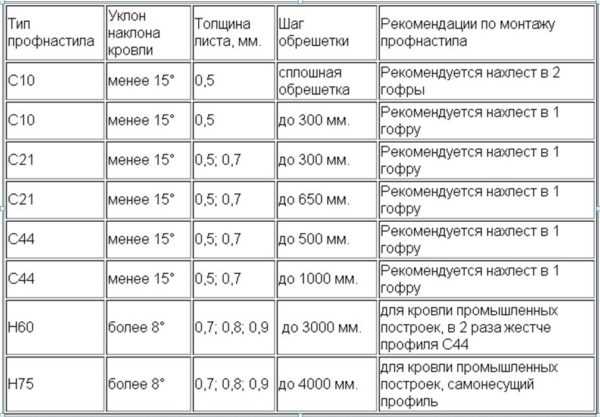

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

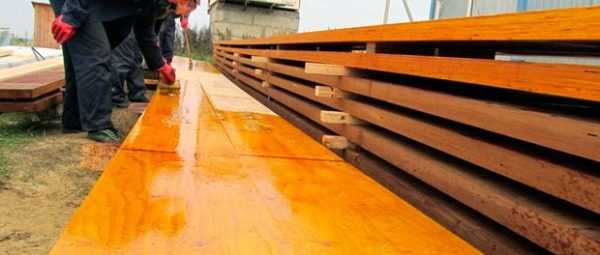

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

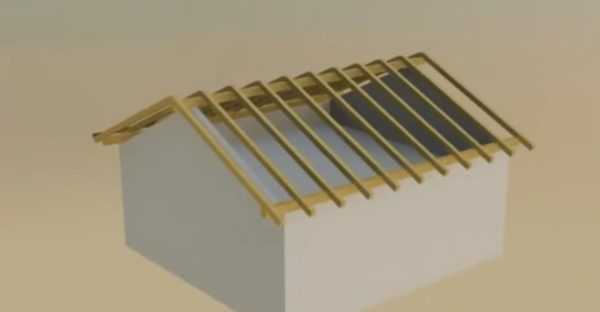

Далее собираются элементы каркаса

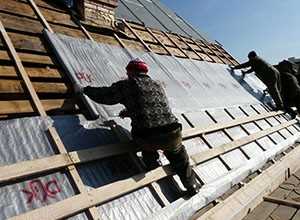

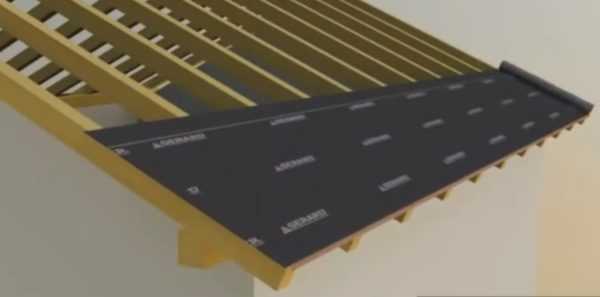

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

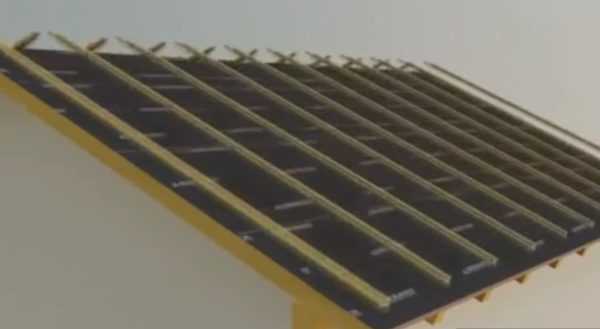

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

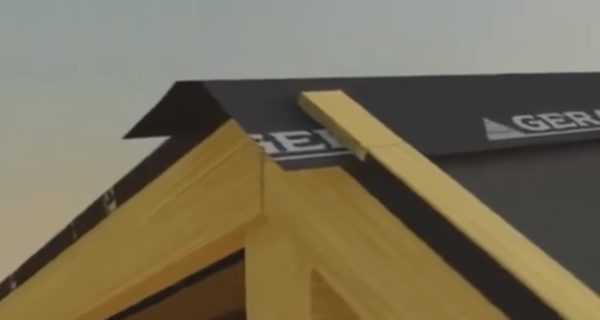

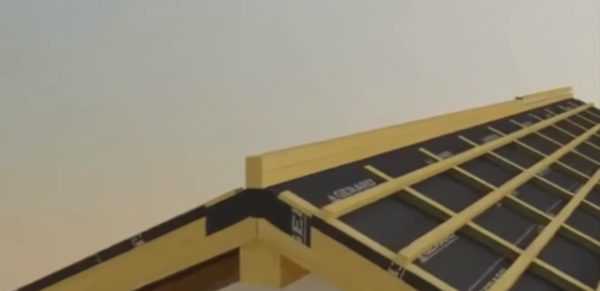

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

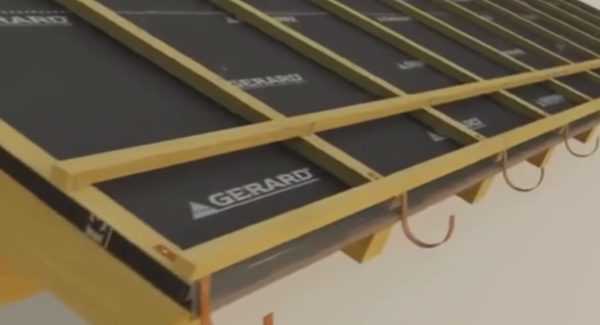

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

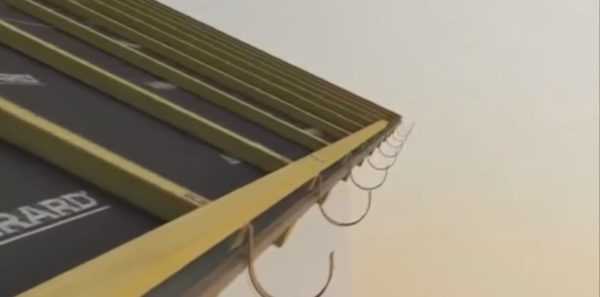

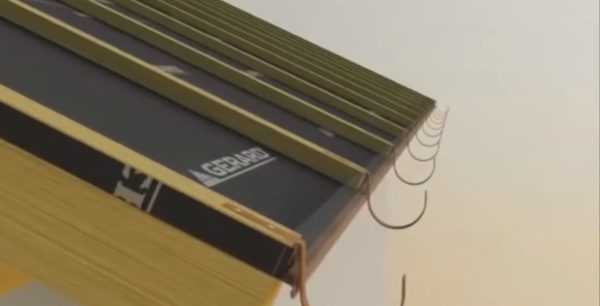

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

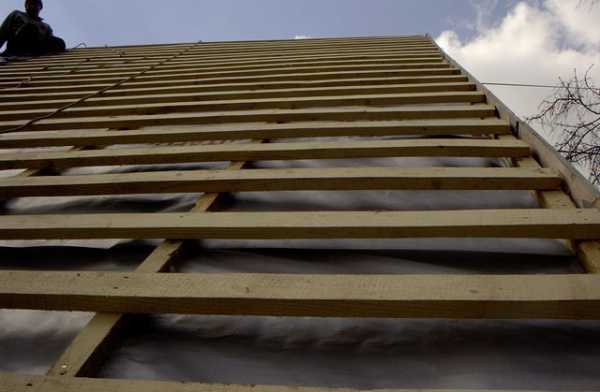

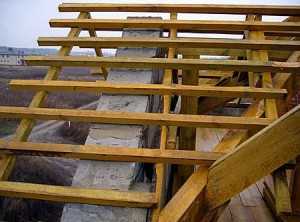

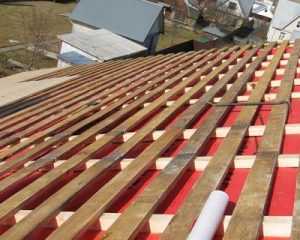

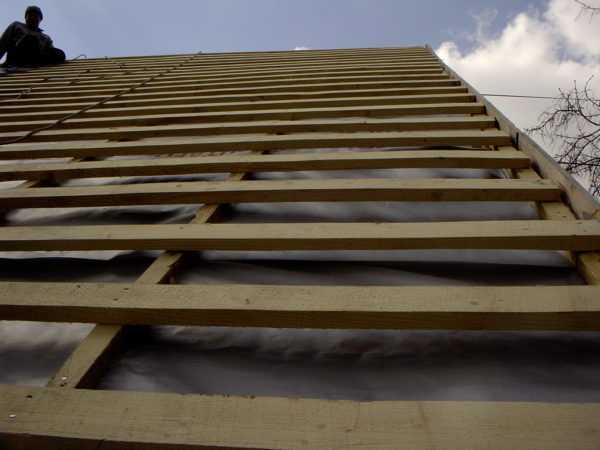

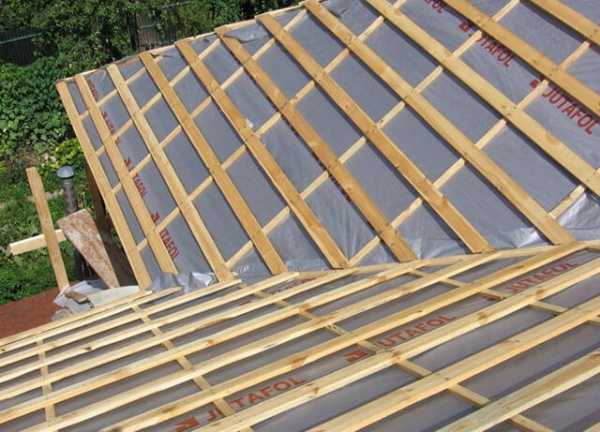

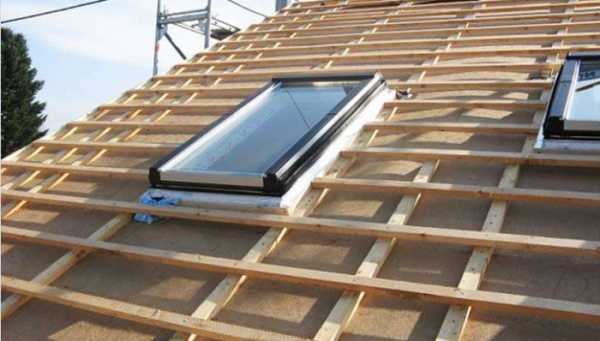

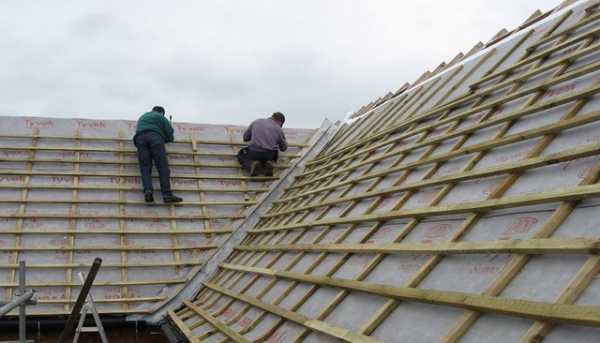

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

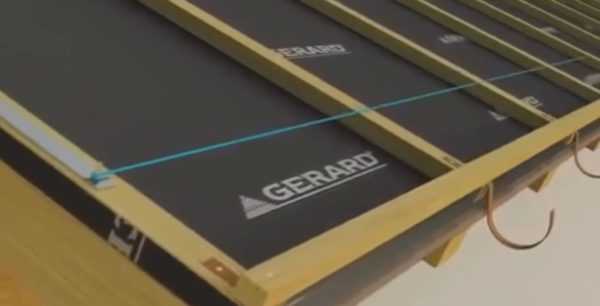

Использование бечевки

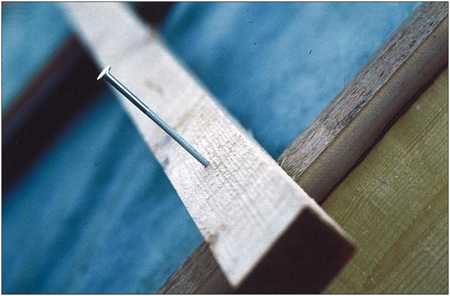

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

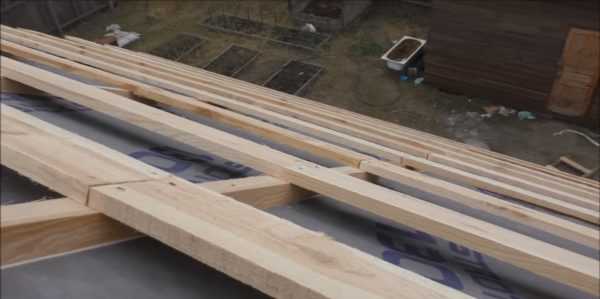

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

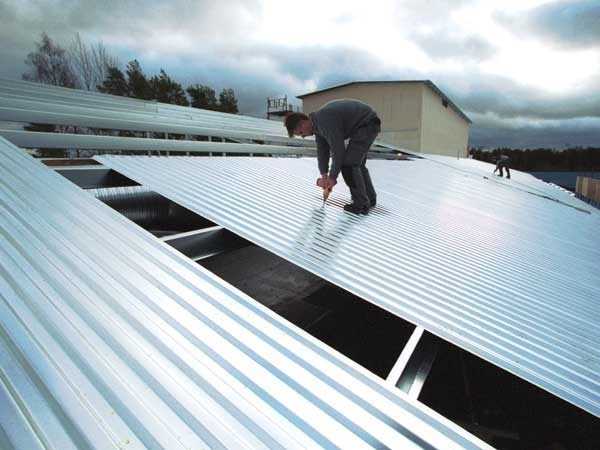

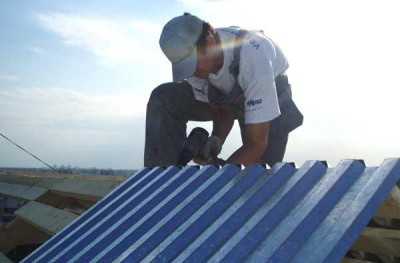

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

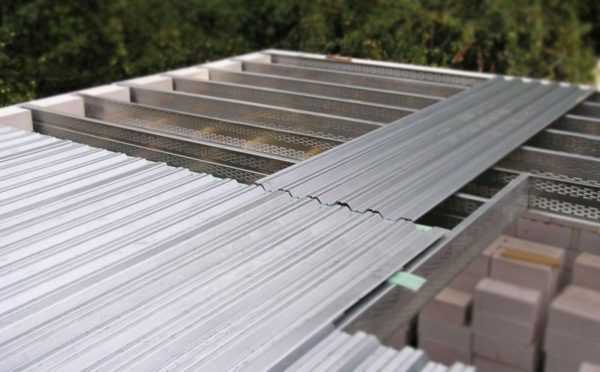

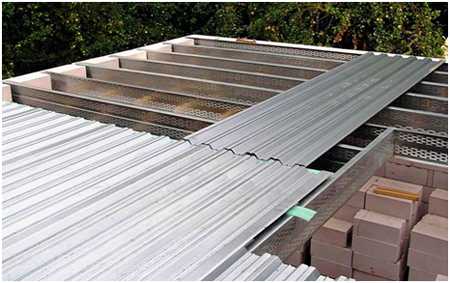

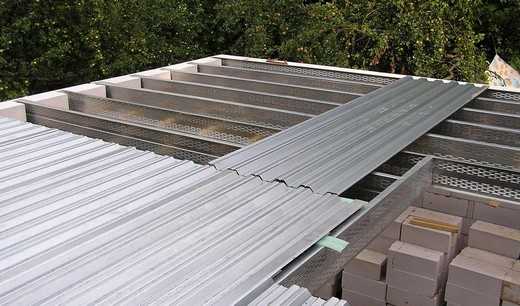

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.

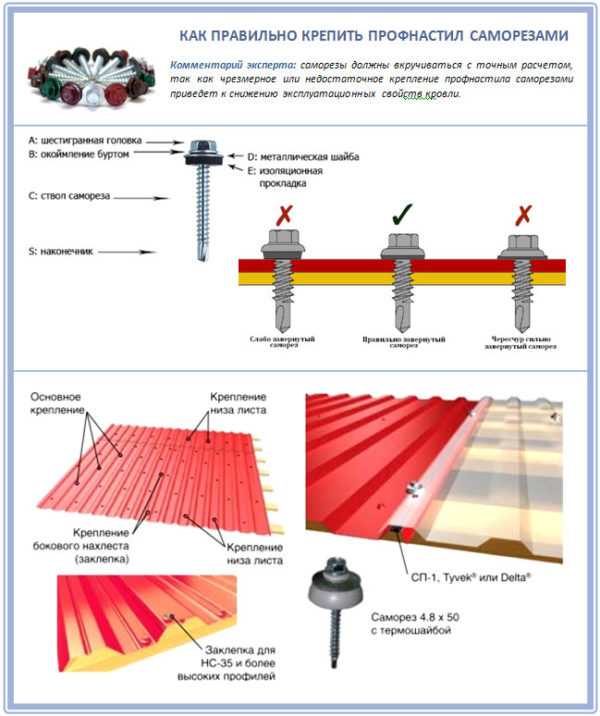

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

krysha-expert.ru

как сделать расчет, шаг монтажа, толщина и размеры правильной обрешетки

Содержание:

С помощью профлиста можно соорудить красивую и достаточно надежную крышу. В данной статье мы расскажем о том, как сделать обрешетку под профнастил на крышу и рассчитать количество материала для нее.


Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.


Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

В случае сооружения односкатных крыш, а также при создании каркаса для крыши из металлических или деревянных стропил, всегда монтируется обрешетка под последующую укладку кровельного материала.

Крепится обрешетка крыши под профнастил с помощью саморезов, скоб, дюбелей и гвоздей – все зависит от материала, из которого изготовлены стропила или основание кровли.

Как рассчитать обрешетку крыши

Шаг обрешетки под профнастил определяется строительными нормативами.

Согласно СНиПу существуют следующие ограничения:

  • Если уклон скатов очень мал, скорее всего, потребуется сплошная обрешетка под профнастил, либо ее шаг должен быть не более 40 см – расстояние между досками зависит от марки и толщины материала.
  • Уклон скатов средней величины предполагает, что шаг прогонов под профлист может колебаться в рамках 30-65 см.
  • На крышах с достаточно большим наклоном между досками обрешетки могут быть зазоры до 1 метра.
  • Некоторые марки профлиста отличаются повышенной жесткостью. Для крепления такого материала на крышах с уклоном от 8º обрешетку можно крепить с шагом до 3-4 метров.


Выбрать материал для перекрытия крыши стоит заранее, поскольку в инструкции к нему указаны правила по его монтажу. Желательно придерживаться рекомендованных производителем норм, согласно которым производится расчет обрешетки под профнастил.

Довольно востребованным для перекрытия частных домов является профлист с высотой волны в 35 мм и толщиной стали в 0,6-0,7 мм. В данном случае обрешетка крепится с зазором в 1,5 метра между планками, а расчетная нагрузка на материал составляет около 600 кг на 1 м2. Следовательно, для того чтобы почистить или отремонтировать такую крышу, по ней можно безбоязненно ходить. Тем не менее, настолько жесткий материал стоит достаточно дорого и не каждый может себе его позволить.

В случае применения материала с гофром в 21 мм или меньше, обрешетка односкатной крыши под профнастил должна укладываться с минимальным шагом, либо быть сплошной. Вызвано это невысокими показателями допустимой нагрузки на материал.

Наиболее прочным будет профилированный лист толщиной более 44 мм. Однако он применяется преимущественно в промышленности, но не в частном строительстве.

Как сделать подготовку

Для того чтобы определить размеры обрешетки под профнастил, следует замерить ширину и длину скатов и рассчитать шаг. Обратите внимание, что дополнительной прочности каркасу на карнизе и коньке можно добиться путем укладки двойного слоя досок. Кроме того, необходимо усилить места, где будут расположены слуховые окна, вентиляционные ходы, дымоход и прочие конструкции. К полученному расчетному количеству материала для обрешетки необходимо добавить 10 % на отходы.

Толщина обрешетки под профнастил должна быть, как минимум, 50 мм, в данном случае подойдет обрезная или необрезная доска или брус сечением 50×50 мм. Чтобы кровельный материал не был поврежден, древесина для обрешетки должна быть сухой. Оптимальными породами древесины считаются ольха, бук, ель и сосна. Важно, чтобы доска была предельно ровной.


Во время работы обратите внимание на качество поверхности пиломатериалов – они не должны быть деформированы или погнуты.

Поскольку в процессе эксплуатации крыши деревянные детали каркаса могут быть повреждены грибком или микроорганизмами, перед дальнейшим монтажом кровельного материала стропильную систему и обрешетку необходимо обработать антисептическими средствами. Дополнительно следует обработать древесину антипиренами. В настоящее время в продаже можно найти составы, совмещающие эти виды защиты.

Безусловно, лучше всего проводить обработку пиломатериалов еще до начала монтажа стропил и обрешетки, так можно быть уверенным, что все поверхности тщательно защищены. Однако допускается и нанесение защитного покрытия на уже установленный каркас.

Крепление обрешетки под профнастил

Для того чтобы кровля была надежной и долговечной, необходимо установить правильную обрешетку под профнастил. Перед началом работ особое внимание стоит уделить строению пирога кровли. Чтобы защитить стропила от разрушения под воздействием влаги, нужно постелить поверх них гидроизоляционный слой из рубероида или непроницаемой для воды мембраны. Контробрешетка из бруса 50×50 мм, размещенная поверх стропил, позволит создать вентиляционные зазоры, чтобы каркас крыши продувался и не начинал гнить.

К контробрешетке крепят основную обрешетку. Она представляет собой прибитые параллельно карнизу крыши бруски или доски. Для удобства работы можно натянуть веревку, чтобы можно было контролировать горизонтальность монтажа досок. Однако лучше все-таки воспользоваться деревянным шаблоном.


Для фиксации деревянной обрешетки принято использовать гвозди или крупные строительные скобы, а вот в случае с металлическим каркасом – потребуются саморезы. В случае если основа крыши состоит из бетона, вам понадобятся дюбели.

Сначала в самой нижней точке ската крыши строго параллельно краю устанавливают основную доску обрешетки. По толщине она превосходит все остальные элементы данной конструкции. Данный параметр определяется высотой волны профнастила и длиной крепежных элементов, которыми кровельный материал будет фиксироваться на обрешетке. В торцевых частях крыши потребуется установка ветровых досок (прочитайте также: «Зачем нужна ветровая планка для профнастила и как её правильно установить»). По высоте они будут превосходить все прочие детали обрешетки на величину гофры профлиста.

Крепление досок для обрешетки крыши под укладку профнастила выполняется, начиная с нижней точки по направлению к коньку. Бруски к каждому стропилу прибивают одним гвоздем – этого достаточно. А вот для надежного крепления досок потребуется по два гвоздя на каждое стропило, поскольку из-за большей, чем у брусков ширины, их может вывернуть, что приведет к деформации кровельного материала. По длине два соседних элемента нужно стыковать на стропильной ноге с помощью гвоздей или скоб. Обратите внимание, что стыковка элементов соседних ярусов не должна выполняться на одном и том же стропиле.



kryshadoma.com

Обрешетка крыши под профнастил — как правильно сделать?

Профлист популярен у строителей частных домов благодаря его небольшому весу и высокой прочности. Жесткость покрытия отличается в зависимости от толщины металла, конфигурации профиля, ширины гофры. Шаг обрешетки крыши под профнастил определяется несколькими факторами:

  • марка покрытия;
  • угол наклона скатов;
  • эксплуатационные нагрузки.

Высокий профиль выдерживает более значительную нагрузку, чем низкий.

Обрешётка крыши под профнастил обустраивается при помощи деревянных досок (брусьев), которые укладываются вплотную друг к другу, либо на определенном расстоянии перпендикулярно стропилам. Такая конструкция равномерно распределяет внешние нагрузки по зданию. Создается она непосредственно при возведении стропильных систем. Монтаж деревянных досок и брусьев производят при помощи саморезов, гвоздей, дюбелей, скоб.

С чего начать?

В первую очередь необходимо определить шаг решетки для вашего конкретного случая. Лучший помощник в этом деле — СНиП, в котором указаны требования к расстоянию между досками (брусьями) исходя из угла наклона крыши.

Расчет шага обрешетки для крыши из профнастила

При минимальном уклоне (до 15 градусов) в большинстве случаев необходима сплошная основа. Скаты под углом 15-30 градусов предполагают шаг от 300 до 650 мм. При большем уклоне расстояние между брусьями может доходить до 1000 мм.

Марки листа с повышенной жесткостью могут крепиться на решетку с большим шагом — до 4000 мм, даже если угол наклона не превышает 8 градусов.

Получить точные данные вы можете в документации производителя вашего профлиста, которая не может противоречить СНиП.

Высота и толщина листового профиля также имеет значение. Например, профнастил с высотой профиля 35 мм толщиной листа 0,6-0,7 мм устанавливают на решетку с шагом до 1,5 метров. Такая кровля держит нагрузку до 600 кг на квадратный метр, что удобно для очистки и ремонта крыши.

Кровля из профнастила с высоким профилем

При использовании листа с высотой профиля 21 мм и меньше, шаг должен быть небольшим, либо решетку стоит сделать сплошной. Тонкий лист не рассчитан на высокую нагрузку, для избежания деформации ему нужна прочная основа.

Обратите внимание! При обустройстве сплошной обрешетки необходимо оставлять зазор между досками — не менее 10 мм. Это нужно, чтобы предотвратить деформацию кровли в случае, если древесина разбухнет от влаги.

Готовим материал каркаса

Когда вы разобрались с шагом, вычислите ширину и длину ската. Так вы сможете установить количество требуемого для строительства пиломатериала. Важно учесть, что для повышения прочности настила у карниза и конька надо смонтировать по две доски. Возле вентиляционных коробов, печных труб и слуховых окон кровлю следует усилить. К результату вычислений по пиломатериалу добавьте еще 10% для возможной подгонки.

Для обустройства обрешетки на крышу под профнастил обычно используют брус сечением 50х50 мм. Пиломатериал должен быть хорошо просушен. Лучшие породы дерева: ель, сосна, ольха и бук. Обязательно добейтесь прямолинейности поверхностей!

Схема обрешетки для профлиста

Поскольку крыша будет подвергаться воздействию повышенной влажности, существует опасность повреждения древесины грибком и микроорганизмами. Предотвратить гниение материала можно при помощи антисептиков. Нужна ему и противопожарная обработка.Воспользовавшись современными составами огнебиозащиты древесины, вы можете совместить два этих действия.

Обработке можно подвергнуть готовую конструкцию, но для большей эффективности стоит заранее нанести защитный состав на элементы по отдельности.

Монтируем крепление

Решив сделать обрешетку под профнастил, изучите структуру скатной кровли. Поверх стропил уложите гидроизоляцию из рубероида или предназначенной для этих целей водоотталкивающей мембраны. Крыша должна хорошо вентилироваться, поэтому набейте поверх гидроизолирующего материала деревянные бруски сечением 50х50 мм. Такие элементы называют контробрешеткой, они создают необходимый зазор для вентиляции. Непосредственно обрешетка крепится именно к ним.

Бруски устанавливают параллельно карнизу, они должны располагаться строго горизонтально. Вы можете упростить монтаж, закрепив по краям ската натянутую веревку, но лучше использовать деревянный шаблон. Конструкцию прикрепляют к брускам контробрешетки при помощи металлических скоб, гвоздей и саморезов. На бетонном основании она фиксируется с использованием дюбелей.

Монтаж обрешетки под профилированный лист

Главная доска обрешетки монтируется в нижней части ската, параллельно карнизу. Толщина ее выбирается на основе высоты профиля листа и длины крепежа, она должна быть больше, чем у остальных элементов конструкции. На торцах ската следует установить ветровые заграждения, возвышающиеся над остальными элементами на высоту профиля стальных листов.

Далее монтаж обрешетки для профнастила продолжается в сторону конька. Каждый брусок прикрепляют к стропилу одним гвоздем. Чтобы прикрепить к стропилине доску, нужны два гвоздя — в верхний и нижний край. Это позволит избежать выворачивания элементов и деформации кровли из-за высокой нагрузки. Стыковка элементов по длине осуществляется на стропиле, каждый из концов закрепляется скобами или гвоздями.

Возводить кровлю рекомендуется в сухую погоду, непосредственно перед укладкой кровельного материала. Так вы сможете избежать намокания досок или брусьев, а также их деформации из-за избытка влаги. Следуя рекомендациям производителя профлиста и СНиП, вы построите над своим домом качественную и надежную кровлю.

stroicod.ru

виды, расчет шага и монтаж

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Для чего необходимо делать?

Основной задачей материала кровли, является защита крыши дома от атмосферных осадков и с этим отлично справляется профнастил. Для того чтобы правильно и надежно установить такое покрытие, необходимо сделать обрешетку крыши.

Для изготовления обрешетки используются деревянные брусья и металлические элементы, под разные материалы ее шаг должен быть разным.

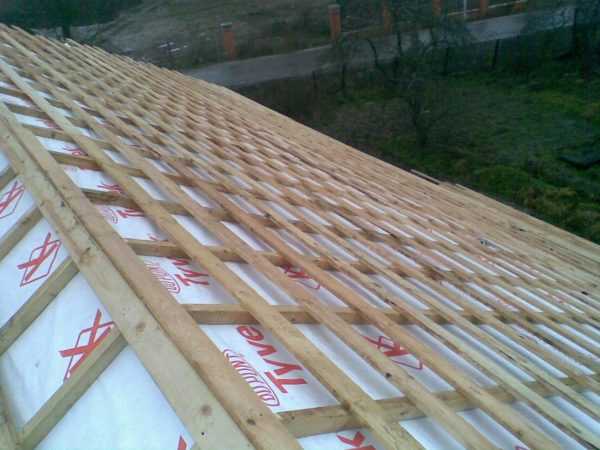

Рис.1. Двойная обрешетка под профнастил

Если предполагается, что на крышу будут действовать большие нагрузки, то может быть выполнена двойная обрешетка под профнастил. Сначала выполняют монтаж металлической обрешетки, а сверху на нее уже крепят брусья.

Такая конструкция позволяет сделать очень прочное и надежное основание, на которое крепится профнастил или кровельный материал с аналогичными характеристиками.

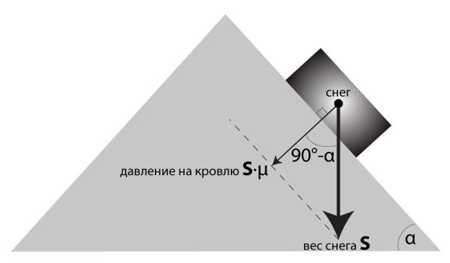

Если в вашем регионе зимой выпадает много снега, то соответственно увеличивается и нагрузка на крышу, поэтому шаг обрешетки, надо увеличивать, так вы сможете увеличить прочность и надежность всей конструкции. В этом случае, необходимо использовать профлист большей толщины.

Кровельный профлист отличается от обычного тем, что имеет специфические волны. Он способен выдерживать большие нагрузки, красиво выглядит, но стоит недорого, намного дешевле, чем металлочерепица.

Типы крыш из профлиста

Преимущества профилированного листа:

  • небольшой вес, поэтому нагрузка на стропильную систему будет минимальной;
  • возможность монтажа на крыши, что имеют небольшой угол наклона;
  • высокая прочность и долговечность;
  • высокая жесткость, за счет использования гофры, что позволяет его использовать не только для покрытия крыш и стен здания, но и для создания заборов.

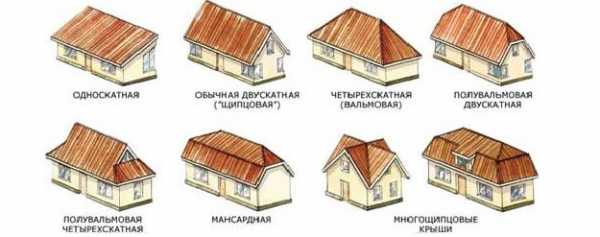

Рис.3.Типы крыш.

Укладка профилированного листа выполняется на двухскатные или односкатные крыши, их угол наклона может колебаться в пределах от 0 до 60 градусов. В зависимости от угла наклона крыши и того, какой тип профилированного листа будет использоваться, зависит вид и шаг обрешетки.

На современном строительном рынке профлист представлен в широком ассортименте и цветовой гамме, что позволяет использовать его как для покрытия стен и крыш промышленных зданий, офисов и магазинов, так и частных домов.

Выбор типа крыши должен зависеть не только от вашего желания, при этом также надо учитывать климатические условия территории, на которой вы проживаете, тип материала, что будет использовать для покрытия крыши. От этого будут зависеть сложность и скорость выполнения работ, и надежность всей конструкции.

Какие бывают виды?

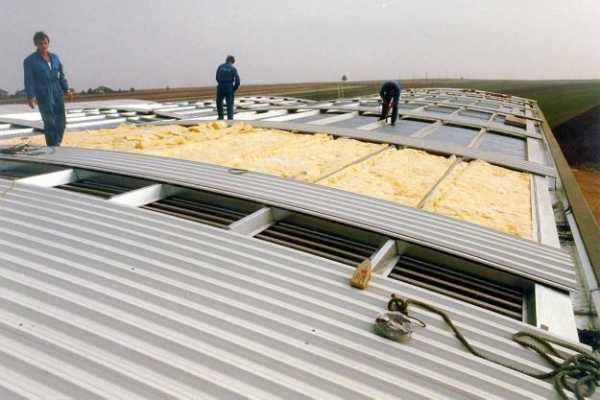

Для больших по площади зданий, а это обычно промышленные и торговые комплексы, обычно выполняется металлическая обрешетка.

Крыша на таких зданиях чаще всего имеет небольшой угол наклона и большие пролеты, поэтому монтаж обрешетки необходимо выполнять качественно и надежно, чтобы профлист мог выдержать большие нагрузки.

Для жилого дома конструкцию делают из деревянного бруса или досок, которые перед установкой обязательно необходимо обработать антисептиком.

Монтаж обрешетки под профлист выполняется после того, как уложат слой гидроизоляции, так вы предупредите появление конденсата на нижней части листа, что значительно продлевает срок его службы.

  • конструкция, что имеет обычный шаг, для данного материала он составляет 20-40 см;
  • сплошная конструкция предусматривает, что между соседними брусьями или досками обрешетки расстояние будет около 10 мм. Оставлять зазор между досками необходимо на случай их разбухания или усыхания. Сплошная обрешетка может быть выполнена и при помощи листов ОСБ или влагостойкой ДСП. Для профлиста такой вид не используется, он применяется в случае использования рулонного покрытия или мелкоштучного материала;
  • разреженная обрешетка предусматривает шаг 50-70 см и используется в том случае, если материал покрытия достаточно плотный и жесткий.

То, какой тип и устройство обрешетки выбрать в конкретном случае, будет зависеть от двух параметров: типа материала, что используется для покрытия крыши и угла ее наклона. Расчет обрешетки под профнастил выполняется с учетом наклона крыши.

Если угол наклона крыши 15 градусов и применяется профлист С-10, выполняется сплошная конструкция.Если используется лист С-21, то шаг может составлять 250-300 мм, а в том случае, если вы решите использовать профлист С-44, можно делать шаг между брусьями 50-70 мм. Если угол наклона крыши менее 12 градусов, то выполнять монтаж листов надо только с использованием силиконового герметика.

Если предусматривается, что на крышу будут создаваться большие нагрузки, то возможно использование варианта, когда выполняется двухслойная обрешетка.

Рис.4. Схема устр-ва обрешетки.

Снизу делается конструкция с шагом 50-70 см, а перпендикулярно ее устанавливают обычную обрешетку. Такой вариант монтажа обычно применяется в случае укладки утеплителя большой толщины, до 10 см, при этом поперек стропил последовательно необходимо прикрепить два бруса сечением 5х5см.

Для выполнения обрешетки, чаще всего используют деревянный брус сечением 5х5, 6х6, 7,5х7,5 см, также для этих целей можно использовать доски толщиной 2-5 см и шириной не больше, чем 15 см.

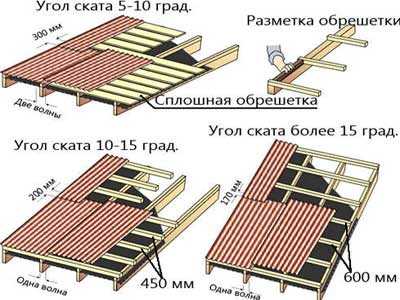

Рис.5. Зависимость шага обрешетки от угла ската кровли.

Для того чтобы крепить деревянные элементы между собой, могут быть использованы гвозди или саморезы.Чтобы крепление было прочным и надежным, длина крепежа должна составлять две толщины бруса, например, для бруса сечением 6х6 см длина гвоздей или саморезов должна быть 12 см.

Монтаж профнастила выполнять достаточно просто и легко, но при условии, что были правильно установлены балки, стропила и обрешетка.

Установка

Та доска или брус, что используются для обрешетки и проходит вдоль карниза, должна быть немного толще, чем остальные. Там, где будут проходить, например, дымоход или вентиляционные трубы, необходимо использовать дополнительные брусья. Для выполнения работ вам понадобится:

  • ножовка;
  • молоток;
  • гвозди или саморезы;
  • измерительные инструменты.

Сначала к стропилам прибивают нижнюю доску, для обеспечения вентиляции, под нее набиваются рейки, что расположены перпендикулярно.

Большинство специалистов рекомендует делать шаг обрешетки под профнастил 50 см. Ветровые доски устанавливают на торцах, они должны быть выше обрешетки на высоту профлиста. Обычно длины брусьев недостаточно и их приходится сращивать. Для этого они спиливаются под углом, сращиваются при помощи гвоздей и стык должен обязательно приходиться на стропило.

Рис.6. Способы крепления профлиста.

Лучше проводить монтаж указанной конструкции не при помощи гвоздей, а при помощи саморезов, так получается более жесткая и прочная обрешетка. Для крепления профлиста, надо использовать саморезы с резиновой шайбой. На 1 м2 листа устанавливают 5-7 саморезов.

При совершении выбора профлиста, надо ориентироваться на то, где и при каких условиях он будет использоваться. Чем выше его профиль, тем большую нагрузку он сможет выдержать. Если взять профлист толщиной 0,6-0,7 мм и высотой профиля 35см, то он сможет выдерживать до 600 кг на квадратный метр, и вы сможете спокойно по нему ходить.

Тип профлистаУклон крыши, градТолщина профлиста, мм.Шаг
С-8Больше 150,55обрешетка сплошная
С-20,П-20, МП-20До 15от 0,55 до 0,7обрешетка сплошная
Больше 15от 0,55 до 0,7До 50 см
НС-35До 15от 0,55 до 0,7До 50 см
Больше 15от 0,55 до 0,7До 100 см
С44До 15от 0,55 до 0,7До 50 см
Больше 15от 0,55 до 0,7До 100 см

Во время установки обрешетки, не забудьте установить брусья для крепления конька, лестниц, конструкций для снегозадержания, водосточные желоба. Крепить профлист надо только параллельно карнизу, свес должен быть около 40 см.

Перед укладкой листов, надо установить гидроизоляцию, обычно это ПВХ-мембраны и утеплить кровлю, для этого может быть использован пенопласт или минеральная вата. Чем меньше угол наклона кровли, тем больше зазор при укладке листов. Сделать обрешетку своими руками несложно, просто надо правильно рассчитать ее шаг и все работы проводить аккуратно и не спеша.

Смотрите видео-подборку по монтажу кровель:

strojkarkas.com

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:
— Прочность
— Универсальность
— Долговечность
— Легкость
— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

  • Для гофрированного листа марки С20 обрешетка должна быть сплошной
  • С35 — шаг не более 30 сантиметров
  • С10 — сплошная обрешетка
  • С21 — стандартная, с шагом 30 см
  • С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.


megabeaver.ru

Обрешетка под профнастил самостоятельно — Узнайте подробнее, как сделать лучше!

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

Обрешетка под профнастил

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

  • Стоек вертикальных;
  • Подкосов наклонных;
  • Ног наклонных стропильных.

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

  1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
  2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
  3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Пример обрешетки

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Схема укладки материала

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками



stroyvopros.net

Обрешетка на крыше под профнастил: материалы и технология



При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Разряженная обрешетка под профлисты

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

  • Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
  • Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

  • С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
  • НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастилаУгол ската крыши, градусШаг обрешетки (максимальный), м
С21до 150,3
больше 150,65
С44до150,5
больше 151
НС35до 150,5
больше 151
Н60больше 83
Н75больше 84

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

  1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
  2. Точно также набиваются элементы обрешетки у конькового бруса.
  3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
  4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

  1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
  2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
  3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
  4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:





viascio.ru

РубрикаРазное

Добавить комментарий
