схема, инструкция, особенности конструкции + фото

Подключение агрегата к системе горячего водоснабжения называется обвязкой котла отопления. Источник тепла является основным элементом контура, и от его вида зависит выбор способа подсоединения. Для всех котлов существуют общие правила монтажа, например, расположение по вертикали, условия воздушного отвода, устройство патрубков и т.д.

Обвязка системы отопления делается по имеющейся схеме

Разновидности схем

Требуется изучить виды методик, перед тем как правильно обвязать котел отопления. Конструкция может отличаться в зависимости от типа агрегата и способа организации потока. Отопительные схемы монтируют закрытые и открытые. Циркуляция энергоносителя бывает принудительной или гравитационной. При открытом способе ставится расширительный бак без верхней крышки. Он совмещает несколько функций:

  • позволяет компенсировать испарившуюся воду доливанием;
  • регулирует объем энергоносителя при перегреве, вмещая излишки;
  • выводит воздушные пробки, если прибор установлен с равномерным уклоном от резервуара к теплообменнику агрегата.

Для работы не требуется помпа, поэтому схема функционирует бесшумно.

В этом видео вы узнаете, как подключить котёл:

При закрытом способе сообщение с атмосферой отсутствует, и контур работает под давлением. Проблема конструкции в том, что при перегреве напор увеличивается, поэтому могут разорваться трубы или приборы. Важным элементом системы является мембранный расширительный резервуар, защищающий контур от гидравлического удара. Его изготавливают из прочного металла, чтобы выдержать давление.

В конструкции есть два кармана, закольцованных один к другому и разделенных резиновой жаростойкой перегородкой. В первом движется теплоноситель, а во втором присутствует немного газа (азота или накопленного воздуха). Вода нагревается, поступает в расширительный бак и проникает сквозь мембрану. После остывания газ выталкивает массу обратно в систему. Для отопления по этой схеме используют полипропиленовые или металлические трубы.

Существует несколько методик обвязки котла

Отличия открытой методики от закрытой

Перед тем как выбрать вариант отопления, нужно знать некоторые особенности двух конструкций. В открытой и закрытой схеме по-разному располагается расширительный резервуар. Существуют и другие отличительные черты. Они заключаются в следующем:

  • при открытом варианте бачок ставят в наивысшей области контура, а в закрытом способе для размещения этого элемента нет строгих ограничений, его можно врезать рядом с генератором или сделать настенным;
  • в замкнутом объеме из-за отсутствия контакта с воздухом продлевается срок службы контурных элементов;
  • дополнительное давление в закрытой схеме исключает застаивание воздуха и проталкивает пробки к выходу;
  • в открытом кольце трубы располагают под уклоном для создания естественного тока, что неудобно в некоторых случаях;
  • требуется учитывать подъемную высоту, участки сужения, обходы и повороты, места подсоединения при открытом отоплении;
  • диаметр коллектора в открытой обвязке всегда больше, чем в замкнутой системе, толстые трубы трудно скрыть в интерьере, требуется постоянный контроль уровня жидкости из-за испарения;
  • в закрытом контуре для установки насоса приходится выбирать место, чтобы уменьшить величину шума при работе.

Гравитационная циркуляция

Теплоноситель движется в приборах естественным образом, а при поступлении в контур подключается принудительное действие.

При замкнутом варианте перемещение водяного потока идет по физическим законам и обусловлено различной плотностью горячего и охлажденного энергоносителя. При этом не используется электричество и отсутствует устройство автоматической регулировки. Схема чаще разрабатывается для небольших зданий. В гравитационной концепции открытого типа обвязка любого твердотопливного агрегата включает:

  • коллектор для разгона воды на участке непосредственно после котла;
  • открытый расширительный резервуар, объем которого равен 10% от вместимости контура;
  • отсекающие винты на выходе и входе для отключения теплообменника при ремонте, для этого не нужно сливать энергоноситель.

Расширительную емкость ставят в верхней области после коллектора. На ней предусмотрен кран для заполнения системы водой, а внизу монтируют винт для слива энергоносителя. Котел ставят в нижней области контура. Перепад высоты обеспечивает передвижение воды самотеком.

Перед обмоткой нужно знать о гравитационной циркуляции

Принудительная система

Метод дает необходимый напор с помощью электрических насосов. Контур такого типа удобен в работе, т. к. управление автоматизировано при постоянном снабжении энергией и позволяет устанавливать температуру отдельно для каждого помещения. При правильно устроенной схеме обвязки котельной получаются преимущества в виде:

  • быстрого нагревания воды во всех приборах отопления;
  • экономии энергии;
  • возможности организовать подогрев полов за счет эффективности работы.

Помпа по схеме обвязки котла отопления располагается перед агрегатом в направлении передвижения воды, нагревание в этой точке минимальное. Насос устанавливается параллельно участку разлива. Между местами врезки монтируют шаровой вентиль или обратный клапан с небольшим сопротивлением.

При правильной обвязке будет несколько преимуществ

Во время функционирования помпы обвязка между врезками закрывается. После завершения подачи шаровой вентиль снова находится в рабочем положении, и система отопления действует по гравитационному принципу. У методики отмечаются недостатки:

  • сложность исполнения конструкции;
  • обязательное выполнение балансировки элементов;
  • периодическое обслуживание и ремонт дорого стоят;
  • цена на запчасти высокая.

Количество контуров

При схемах котлов отопления с дополнительным присоединением горячей воды агрегат связывают с системой подачи влаги для бытового применения. Но и одноконтурный генератор может подогревать жидкость, если ввести в конструкцию вторичный преобразователь тепла. Чаще всего устанавливают металлическую канистру из нержавейки с подающей трубой.

Одноконтурный агрегат отличается простым принципом действия. Для работы требуется естественная тяга, поэтому при монтаже его присоединяют к дымоходу. Размещают котел в служебном блоке, т.к. в работе используется окружающий воздух. Такие действия исключат возникновение взрыва и сохранят безопасность для проживающих людей в частном строении.

Двухконтурный аппарат отличается числом выполняемых функций. Он одновременно поддерживает температуру воды в системе и нагревает жидкость в резервуаре для бытового использования после контакта энергоносителя со вторичным теплообменником. Тепло отдается напрямую, при разборе кипятка энергоноситель не нагревается, а одновременная работа двух линий невозможна.

Для получения большого объема нагретой воды комбинируют колонки и одноконтурную схему. Двухконтурный аппарат не применяют в конструкции с естественным передвижением воды. При остановке отопления жидкость быстро остывает, а последующее нагревание длится долго.

Правила обвязки газового агрегата

Владельцу, планирующему использовать отопление голубым топливом, нужно уяснить нормы расстановки оборудования. Перед тем как осуществить обвязку напольного газового котла своими руками, выполняют правила:

  1. Нормативные документы предусматривают установку агрегата только в случае правильно оформленной проектной разработки.
  2. Техусловия для составления документа предоставляет поставщик топлива. Эта организация участвует и в согласовании бумаг.
  3. Размещение генератора и его обвязку можно делать самостоятельно, но в строгом соответствии с принятым проектом.
  4. Нельзя подсоединять контур к основной газовой трубе, т.к. этим занимаются специализированные фирмы с оформленным допуском. Чаще всего ими являются поставщики топлива.

Требования к размещению

Ставить газогенератор в любой из комнат нельзя, для этого существуют ограничения. Обязательными являются устройство вытяжки и организация поступления свежего воздуха. В задачи схемы входит замена объема атмосферы в котельной трижды за час. Чтобы узнать показатель, перемножают ширину, длину и высоту комнаты для расчета объема. Полученное значение умножают на три.

Подобным образом узнают обмен атмосферы в помещении для системы с замкнутой камерой сгорания. Для агрегатов, установленных в открытой схеме и потребляющих окружающий воздух, к трехкратному объему добавляют расход атмосферы. Значение берется из технической документации обслуживания для котла.


Монтирование газового генератора по строительным нормативам разрешается в определенных местах дома:

  • при мощности не больше 60 кВт размещают на кухне;
  • в комнате, одна стена которой является наружной;
  • в самостоятельных верандах к дому;
  • в отдельной постройке отопительного блока.

Ставить агрегат в жилых комнатах или ванных нельзя. При установке в кухне потолок делают от пола на высоте 2,5 м и больше. При этом для расчета объема помещения учитывают, что начальный показатель составляет 15 м³, а на каждый киловатт мощности агрегата добавляют 0,2 м. Например, для котла 15 кВт требуется объем кухни 18 м³ (15 + 15 × 0,2).

Обязательно делают форточку в стене или раме (большие створки окна не считаются). Обеспечивается проход воздуха при минимальной площади форточки не меньше 0,25 м³. При расстановке газового оборудования в других местах дома требования остаются такими же. При размещении агрегата выполняют следующие правила в отношении расстояний:

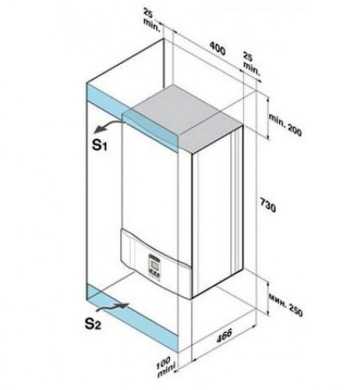

  • от лицевой стороны (каждого выступающего элемента) до стенового ограждения — 1 м;
  • для ремонта с боков оставляют проходы 0,6 м и больше;
  • сзади для подсоединения дымового канала и обслуживания — 0,6 м.

При выборе настенного аппарата или в случае размещения в шкафу выполняются аналогичные интервалы. В котельной должен быть естественный свет. Площадь проема составляет показатель, равный объему комнаты, умноженному на 0,03 м². Для перегородок применяют несгораемый материал, который выдерживает огонь в течение 45 мин.

Подключение котла

Котлы, функционирующие на газовом топливе, относятся к высокотехнологическим устройствам с автоматическим режимом работы. Обвязку агрегатов можно сделать самостоятельно. Для этого выполняют мероприятия:

  1. Соединение с водяным контуром отопления.
  2. Организацию вывода дыма.
  3. Подсоединение к бытовому контуру горячей воды.

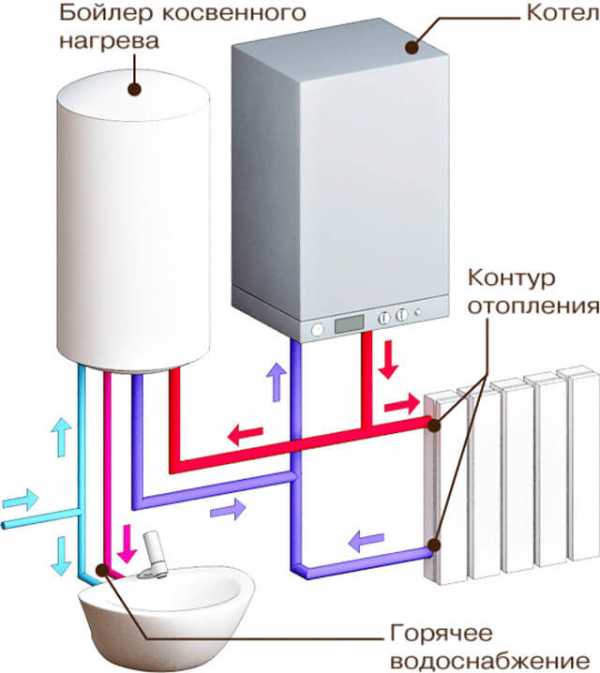

Для упрошенной обвязки используют настенный агрегат, в котором есть встроенный насос для циркуляции. В некоторых разновидностях предусмотрен расширительный резервуар. В этом варианте к газогенератору снизу подводят отопительные трубы, используя соединители по типу американок. Перед фитингами ставят перекрывающие вентили, а на обратном контуре предусматривают грязевик (сетчатый фильтр).

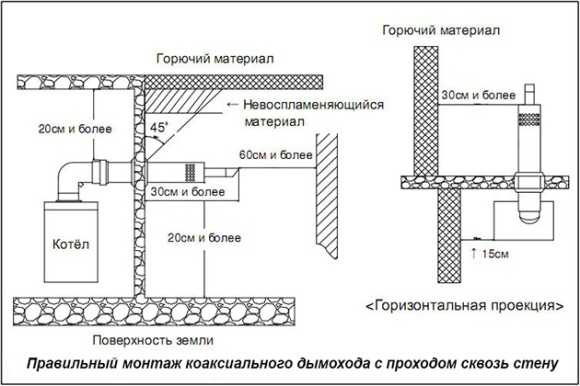

Подсоединение к дымовому каналу определяется видом агрегата. Открытые очаги соединяют с вертикальными дымоходами, отведенными на кровлю. Закрытые агрегаты с помпой используют наружный воздух, потому в конструкцию входит горизонтальный канал для дыма небольшой протяженности (коаксиальный). Его прокладывают на кровлю или через стеновое ограждение на улицу.

Запрещено нормативами соединять газовый агрегат с каналами вентиляции. Напольные котлы подсоединяются сложнее. Для этого приобретают циркуляционную помпу, расширительную емкость и контрольные приборы. Если предусмотрено два или три отопительных контура, то используют метод обвязки с участием гидравлического разделителя.

Подключение контура горячей воды не слишком усложняет выполнение обвязки. Принимают участие два трубопровода, один из которых обеспечивает нагревание комнат, другой подогревает жидкость для бытовых нужд. В агрегате предусмотрены патрубки, которые предназначены для подсоединения контуров.

Двухконтурные газовые отопительные агрегаты не рассчитаны на большой разбор воды, поэтому трубы водоснабжения ведут максимум к трем источникам потребления. Диаметры коллекторов не увеличивают, а используют по рекомендуемым технологическим параметрам.

При выполнении обвязки своими руками делают все предписания в соответствии с проектом газоснабжения дома. Их несоблюдение ведет к опасным последствиям, поэтому система не будет принята в эксплуатацию после первой же проверки соответствующих служб.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[7] = []; blockSettingArray[7]["minSymbols"] = 0; blockSettingArray[7]["minHeaders"] = 0; blockSettingArray[7]["text"] = '

'; blockSettingArray[7]["setting_type"] = 1; blockSettingArray[7]["element"] = "h3"; blockSettingArray[7]["elementPosition"] = 1; blockSettingArray[7]["elementPlace"] = 3; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = '

'; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 4; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

схема обвязки одноконтурного котла, с бойлером

Содержание:

Чтобы обеспечить эффективный обогрев жилищ, необходимо максимально грамотно выполнить обвязку газового котла для отопления частного дома. В ее состав входит несколько элементов, расположенных в определенной последовательности.


Разновидности подключения

Автономное отопление можно реализовывать с помощью:

  1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
  2. Энергонезависимого настенного или любого напольного оборудования.
  3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
  4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
  5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
  6. Двухконтурного котла, обеспечивающего отопление и ГВС. Таким способом подключается двухконтурный газовый котел с бойлером, который достаточно популярен.

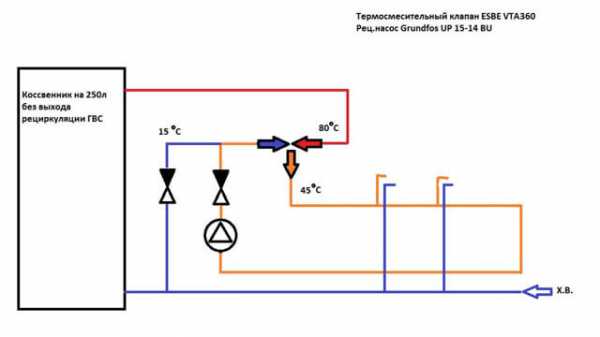

  7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.


Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Комплектация обвязки

В состав обвязки входят следующие элементы:

  • Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
  • Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

  • Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
  • Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
  • Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
  • Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

  • Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур. При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.
  • Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

  • Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
  • Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

  • Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
  • Давление. Допустимые пределы: 1 -2,5 кгс/см2.

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.


Несколько рекомендаций:

  • Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
  • При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
  • Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
  • Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.


В качестве дополнительных элементов систему можно оснастить:

  • Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
  • Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

  • Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
  • Мембранная расширительная емкость.
  • Предохранительный клапан.
  • Автоматический воздушник.
  • Манометр.


Оптимальным местом расположения группы безопасности является выход котла: именно здесь показатели температуры и давления достигают своих максимальных значений. Помпу размещают перед котлом, на участке с самой невысокой температурой теплоносителя (это позволяет заметно продлить срок службы крыльчатки и резиновых уплотнителей). Расширительную емкость можно монтировать в любом месте системы: главное, чтобы расстояние до крыльчатки насоса было не больше двух диаметров (если она устанавливается перед насосом).

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.


Отдельные узлы системы расположены таким образом:

  1. Бак рекомендуется установить выше всех остальных элементов.
  2. Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла). Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
  3. Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
  4. Котел необходимо опустить максимально низко. Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.


Некоторые особенности обустройства инерционной системы отопления:

  • Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
  • В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

Теплые полы

Существует несколько вариантов их подключения.

Гидрострелка

Этот узел включают в себя оба контура:

  1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
  2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.


Принципы работы следующие:

  • Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
  • При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
  • Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.


Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.


Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Возможна схема подключения бойлера косвенного нагрева с рециркуляцией. Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.


teplospec.com

Обвязка твёрдотопливного котла – схемы, материалы, виды, инструкция

обвязка котла на твердом топливе
    Содержимое:
  1. Варианты обвязки твердотопливного котла
    1. Схема обвязки без теплоаккумулятора
    2. Обвязка с бойлером косвенного нагрева
    3. Обвязка тт котла совместно с электрокотлом
  2. Какой трубой делать обвязку тт котла
    1. Как и чем утеплить трубы
  3. Необходимые агрегаты и узлы для обвязки тт котла
  4. Способы защиты тт котла и системы от перегрева
  5. Что лучше залить в систему отопления с тт котлом

Если обвязка твёрдотопливного котла выполнена правильно – это существенно влияет на сроки эксплуатации отопительного оборудования, предотвращает возникновение аварийных ситуаций, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но существуют общие принципы установки, которым необходимо следовать во время монтажа водяного контура.

Варианты обвязки твердотопливного котла


Схема подключения твердотопливного котла к системе отопления выбирается, в зависимости от технических характеристик отапливаемого здания. При выборе, обращают внимание на несколько параметров:

  1. Тип циркуляции теплоносителя.
  2. Вид отопительной системы.
  3. Одновременное использование радиаторного обогрева и системы теплых полов.

Выбор обвязки влияет на теплотехнические характеристики и параметры системы обогрева, поэтому, к побору подходящей схемы, нельзя относиться легкомысленно.

По типу циркуляции теплоносителя, принято различать следующие схемы:

  • Обвязка твердотопливного котла отопления с принудительной циркуляцией – система требует использования циркуляционного насоса, нагнетающего давление в водяном контуре. Преимуществом данной схемы является равномерное прогревание всех участков отопления, независимо от удаленности от котла.схема котла на тт с насосной системой
  • Гравитационная система отопления – используется естественная циркуляция теплоносителя. Преимуществом подключения твердотопливного котла к системе отопления с самотечной циркуляцией, является полная энергонезависимость, а также, отсутствие необходимости в дополнительных капиталовложениях, во время монтажа.
    Недостатком – необходимость в тщательном соблюдении углов и уклонов труб, а также, возможность применения исключительно в радиаторном отоплении.схема тт котла с самотечной системой

Кроме распределения систем по типу циркуляции теплоносителя, принято разделять еще несколько схем по схожему признаку:
  • Открытая система – циркуляция осуществляется естественным способом или при помощи циркуляционного насоса. При этом, в водяном контуре отсутствует давление. Схема обвязки твердотопливного котла с открытой системой, укомплектовывается расширительным баком открытого типа.
  • Закрытая система – подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре.схема работы мембранного бака

По своему устройству или принципу подключения, принято различать еще несколько распространенных схем обогрева:
  • Обвязка твердотопливного котла в однотрубной системе – в данном случае, подача теплоносителя осуществляется последовательно. Нагретая жидкость поступает из радиатора в радиатор, постепенно остывая. К последней батарее подключается обратный трубопровод, по которому, остывший теплоноситель возвращается к котлу.
    Преимуществом однотрубного решения является сокращение расходов на проведение монтажных работ и эстетичный внешний вид (трубы можно спрятать в стену или пол). Недостатком, является неравномерный прогрев водяного контура.однотрубная система
  • Обвязка твердотопливного котла двухтрубной системой отопления – в данной схеме, к каждому радиатору подводится как подача, так и обратка теплоносителя. В результате данного способа монтажа, обеспечивается более равномерное прогревание на всей протяженности водяного контура.
    Разводка труб от твердотопливного котла по дому двухтрубным методом, требует больших материальных затрат на приобретение строительных материалов.двухтрубная система

Существуют современные системы обвязки твердотопливных котлов с использованием гидрострелки и коллекторной группы. Такие решения используются, если планируется подключение водяных контуров, использующих принцип высоко и низкотемпературного нагрева. Гидрострелка устанавливается в систему отопления с теплыми полами.




При выборе системы отопления с твердотопливным котлом, ориентируются на следующие моменты:
  1. Стоимость работ по обвязке.
  2. Теплотехнические характеристики помещения.

При расчетах и выборе подходящей схемы обвязки, не обойтись без грамотной консультации инженера теплотехника.

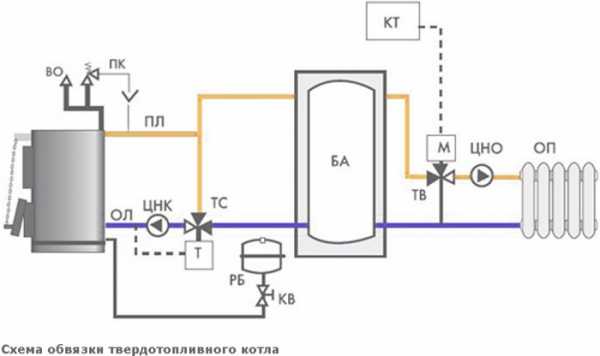

Схема обвязки без теплоаккумулятора


При выборе способа обвязки твердотопливного отопительного котла, одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система обогрева, делается с использованием малого и большого круга отопительной системы. Монтаж малого круга осуществляется по следующим правилам:
  • Сразу после котла, на подачу системы обогрева устанавливают группу безопасности.
  • Буквально, через 1,5 м трубопровода, устанавливают тройник. Трубой соединяют подачу и обратку системы отопления.
  • На соединяющую трубу устанавливают клиновидный кран, для контроля интенсивности циркуляции теплоносителя по малому кругу отопления.
  • На обратку устанавливается трехходовой смесительный клапан, подключенный к трубе, соединяющей подачу и обратку.трехходовой клапан

Принцип работы данной схемы заключается в следующем:
  • После включения котла, нагретый теплоноситель циркулирует по малому кругу отопления. Трехходовой клапан препятствует, чтобы холодная, не прогретая вода, поступала в теплообменник. Большая разница в температуре на подаче и обратке, приводит к тому, что котел начинает «плакать». Образовывается большое количество конденсата, что негативно влияет на теплообменник.
  • Теплоноситель, постепенно прогревается и после нагрева свыше 60°С, открывается трехходовой клапан. С этого момента, начинает работать большой круг системы отопления.
  • Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке.

Обвязка с бойлером косвенного нагрева


Схема обвязки твердотопливного котла с буферной емкостью, несколько отличается от предыдущего варианта. По сути, буферная емкость или бойлер косвенного нагрева, представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком теплоаккумулятором, заменяет собой малый круг отопления и производится следующим образом:

  • Емкость устанавливается между котлом и системой отопления.
  • К верхней части бойлера, подключается подающий трубопровод, к нижней, обратка системы.
  • На обратку устанавливают два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки выставляются таким образом, чтобы движение теплоносителя в буферной емкости, осуществлялось сверху вниз. Добиться этого можно, поставив циркуляционный насос большей производительности перед накопителем, а меньше, после него.

обвязка котла с теплоаккумулятором

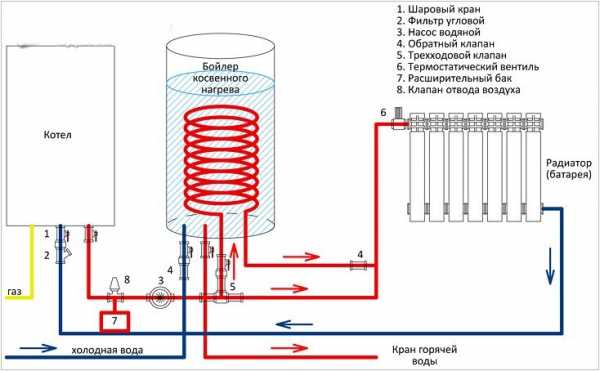

Обвязка твердотопливного котла с бойлером косвенного нагрева, выполняет несколько важных функций:

  • Уменьшает разницу температур на подаче и обратке системы обогрева.
  • Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.

Обвязка котла на твердом топливе с бойлером косвенного нагрева, является стандартом подключения в западных странах. У отечественного потребителя, схема не пользуется широкой популярностью, за счет относительно высокой стоимости приобретения и установки необходимого оборудования.

Обвязка тт котла совместно с электрокотлом


Принципиальная схема обвязки, включающая установку и параллельное использование электрокотла, вместе с тт агрегатом, пользуется огромной популярностью. Преимуществом данного решения, является возможность применения дешевого твердотопливного котла. А после сгорания дров или угля в топке, при отсутствии возможности подложить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:
  • Два котла подключаются параллельно.
  • В электрокотле вмонтирован циркуляционный насос. Для твердотопливного агрегата, потребуется установить насосное оборудование.
  • Чтобы предотвратить появление дублирующего потока теплоносителя, при одновременном включении двух циркуляционных насосов, устанавливается специальный клапан, перекрывающий прохождение потока. В данном случае, обратный клапан в системе отопления нужен для того, чтобы при одновременной работе двух котлов, не происходило застаивание теплоносителя в котловом контуре. Потребуется установить две арматуры. Один клапан устанавливают на подающий трубопровод от электрокотла, второй, на обратку, идущую к твердотопливному котлу.
  • Работоспособность системы будут обеспечивать два термодатчика. Комнатный датчик подключают к электрокотлу. При падении температуры в комнатах ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Чтобы предотвратить потери тепла, на насос для тт котла, также устанавливают термодатчик, отключающий циркуляцию теплоносителя при остывании топочной камеры.

Какой трубой делать обвязку котла на твердом топливе


Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

  • Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.
  • Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.обвязка медными трубами
  • Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.
    Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).обвязка полипропиленом

Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы


Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.утепление труб

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.

Необходимые агрегаты и узлы для обвязки тт котла


Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

  • Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.
  • Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.
  • Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.
  • Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.

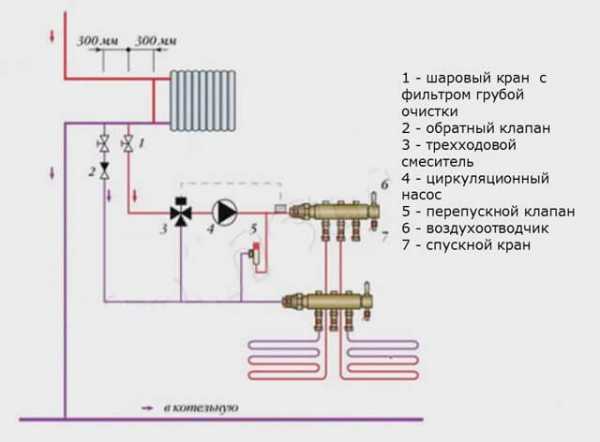

  • Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.
  • Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.
  • Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.
  • Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.
  • Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.
  • Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.
  • Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.

подробная схема обвязки котла на твердом топливе с отопительной системой

Способы защиты тт котла и системы отопления от перегрева


Закипание системы отопления, является главным минусом применения твердотопливных котлов. Регулировать работу агрегатов достаточно сложно. Чтобы предотвратить закипание, в современных системах, используют многоуровневую защиту:
  • Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
  • Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
  • Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
  • Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.
  • Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

защита котла от перегрева

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом


Система обогрева, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя. На выбор влияет несколько факторов:
  • Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
  • Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.

Антифриз, используемый для отопительных систем, помимо своего основного качества (замерзания при -15°С), имеет еще одно свойство. Для нагрева жидкости, требуются большие затраты тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор обвязки твердотопливного котла влияет на безопасность и сроки эксплуатации отопительного оборудования. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

avtonomnoeteplo.ru

Обвязка газового котла — правила и требования к установке

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

  • строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
  • технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
  • монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
  • запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание. Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

  • на кухне, если тепловая мощность агрегата не превышает 60 кВт;
  • в любом отдельном помещении, находящемся у наружной стены здания;
  • в наружной пристройке к дому;
  • в отдельно стоящем здании котельной.

Для справки. В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

  • от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
  • при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
  • сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.


При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:


В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

  • подключение к системе водяного отопления;
  • организация отвода продуктов сжигания;
  • присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание. Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.


Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).


Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание! Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:


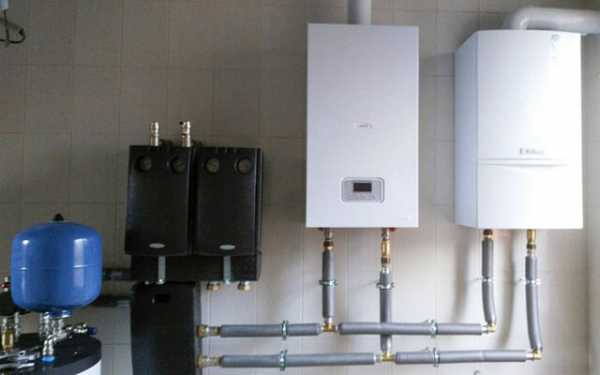

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

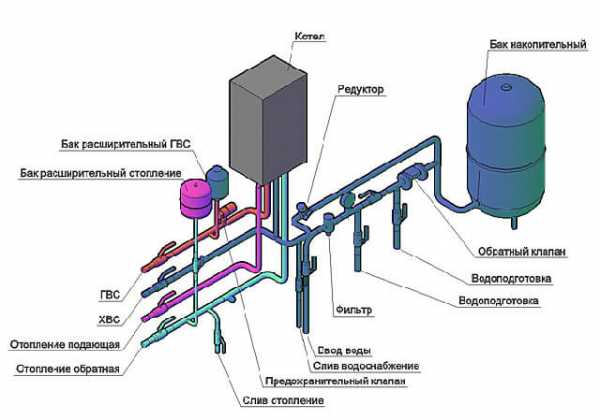

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание. Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

cotlix.com

Обвязка газового котла отопления – схема и фото

Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Несколько комментариев к схеме и несколько дополнительных фото также добавят ясности.

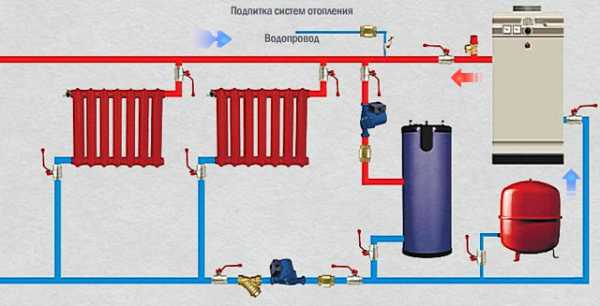

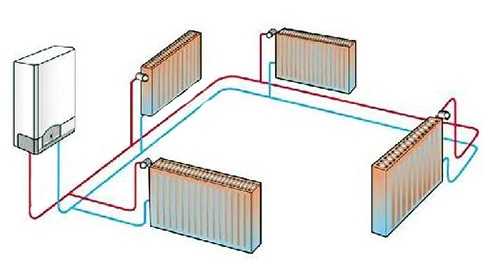

Самая простая схема обвязки газового котла отопления

Самая простая обвязка газового котла отопления, схема которой представлена ниже, будет справедлива для газовых теплогенераторов, которые объединяют в своем корпусе сразу несколько устройств:

  1. Газовая горелка, которая сжигает подаваемый магистральный или сжиженный природный газ.
  2. Теплообменник газового котла, который нагревается горелкой и передает тепло сжигаемого газа теплоносителю.
  3. Встроенная в корпус котла группа безопасности.
  4. Встроенный в корпус котла расширительный бак – экспанзомат.
  5. Встроенный в корпус котла циркуляционный насос системы отопления.

Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.

Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.

Если у вас установлен двухконтурный газовый котел, то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

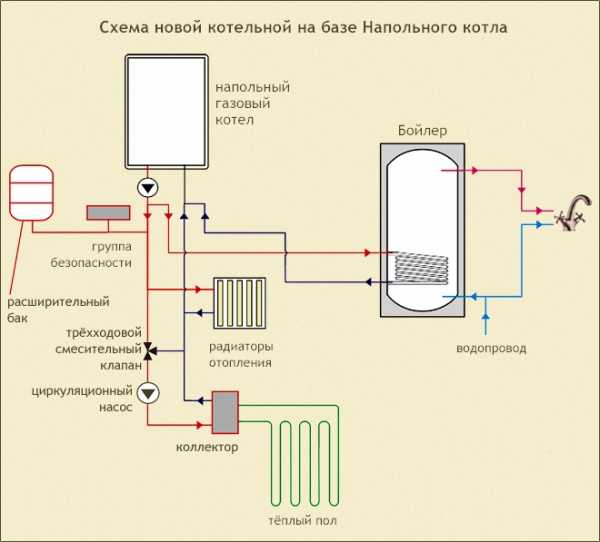

Схема обвязки с напольным одноконтурным газовым котлом

Какой будет схема обвязки для одноконтурного напольного газового котла? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

Получится, что в корпусе напольного одноконтурного газового котла будет только два компонента из списка выше:

  1. Газовая горелка.
  2. Теплообменник.

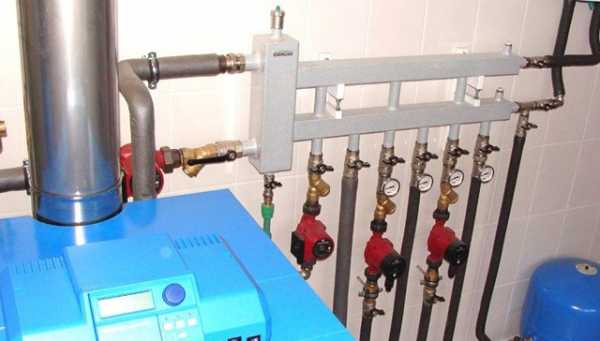

Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.

А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.

То есть, система стала более «разбросанной», но формально сохранила все те же части, что и на схеме с двухконтурным газовым настенным котлом.

Все прочие атрибуты теплогенерирующего оборудования – дымоход, система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.


kotlobzor.ru

советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

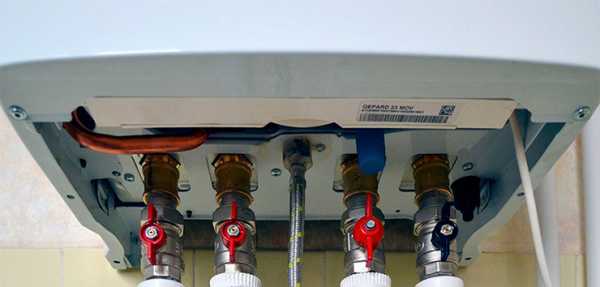

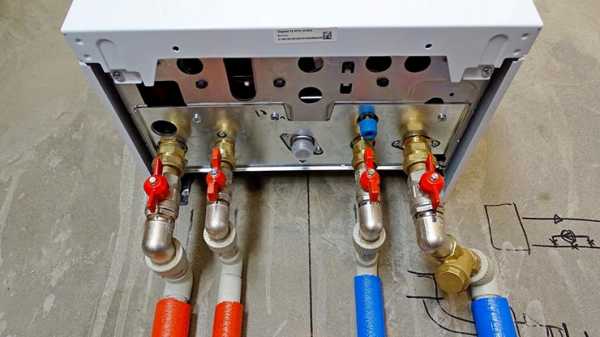

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Обвязка газовых котлов полипропиленом

Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

  1. Своевременная подача холодной воды.
  2. Подсоединение аккумуляторных батарей к насосу.
  3. Наличие гравитационного контура.
  4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

  1. Простота монтажа.
  2. Независимость от поставки электроэнергии.
  3. Бюджетность варианта.
  4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

  1. Сложная схема обвязки.
  2. Неизбежная балансировка деталей.
  3. Дорогое сервисное обслуживание.
  4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

  1. Котел.
  2. Радиатор.
  3. Гайки «американки» — для крепления котла к отопительной системе.
  4. Шаровые краны— для отсоединения котла от системы.
  5. Фильтры для очистки — защитят от нестандартных фракций воды.
  6. Термоголовки, тройники, краны Маевского
  7. Уголки и тройники.
  8. Клапаны: проходные, разделительные, воздушные и предохранительные.
  9. Расширительные бачки.
  10. Теплосчетчики.
  11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
  12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

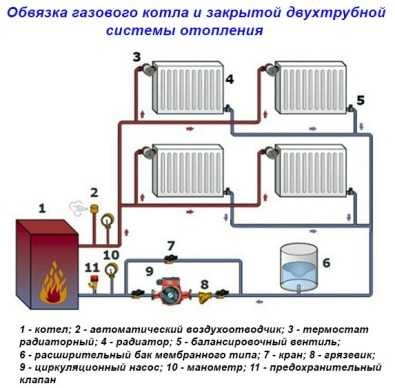

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

teplo.guru

Схема обвязки котла отопления

Автономная система отопления позволяет сделать загородный дом пригодным к жизни даже в зимнюю пору. Безусловно, для сохранения тепла ещё нужно уложить утеплитель и поставить надёжные окна с высокой степенью герметизации. Но без хорошего котла всё это будет бесполезным.

Чтобы система работала в полную силу необходимо правильно сделать обвязку котла отопления. В противном случае её функционирование будет находиться под большим вопросом. Особенно сильно неправильная обвязка влияет на производительность системы.

Внимание! По сути обвязка — это подключение котла к трубам отопления. Но чтобы правильно её сделать, нужно усчитать множество факторов.

Есть целый ряд правил и нормативов, которые позволят сделать обвязку максимально эффективной. Очень важно всё корректно подключить. Это позволит оптимизировать функционирование.

Важность правильной обвязки котла отопления

Перед тем как сделать обвязку котла своими руками, не помешает более подробно узнать, зачем это стоит делать. Во-первых, от того, насколько правильно сделана эта операция, зависит, не будут ли элементы системы перегреваться. Во-вторых, оптимальная конструкция позволяет увеличить срок эксплуатации системы.

Внимание! Если вы хотите сделать отопительную систему, которая прослужит вам долгие годы без ремонта и замены деталей — правильная обвязка котла просто необходима.

Если сделать обвязку котла отопления правильно, то это поможет распределить тепловую нагрузку с максимальной эффективностью. Оптимальное распределение тепловой жидкости по всему контуру даст возможность ускорить нагрев.

Особое значение схема обвязки имеет для твердотопливных котлов отопления. Дело в том, что автоматизация работы устройства работает довольно плохо, и чтобы обеспечить её максимальную эффективность нужно сделать хорошую обвязку. Результатом вашей работы станет саморегулирующаяся структура.

Особенности классической обвязки

Конечно же, чтобы сделать качественную обвязку котла отопления лучше всего пользоваться уже имеющимися схемами, которые смогли не раз доказать свою эффективность.

При этом чтобы сделать всё как нужно, необходимо всё правильно подключить. Также не помешает установить регуляторы на входе и выходе. Подобные устройства позволяют с намного большей эффективностью выполнять контролирующие функции.

Внимание! Датчики регулировки температуры на выходе и на входе позволяют избежать перепадов температуры.

По классической схеме нужно будет сделать обвязку котла отопления с учётом наличия двух контуров системы: маленького и большого. Данная схема работает следующим образом: вначале нагревается малый контур, но как только котёл войдёт в рабочий режим, жидкость, текущая по трубам, будет перенаправлена в большой.

Внимание! Результатом эффективного взаимодействия малого и большого контура является обогрев всего здания.

Из представленной выше информации можно сделать закономерный вывод — чем больше контуров, тем лучше отопление дома. Это позволяет осуществлять намного более точную регулировку процесса.

Чтобы сделать обвязку котла отопления вам понадобятся следующие элементы:

  • обратные клапаны,
  • предохранительные клапаны,
  • кронштейны,
  • фильтры,
  • запорная арматура,
  • манометр,
  • насос,
  • расширительный бак,
  • термометр.

Имея все эти элементы, вы сможете сделать качественную обвязку котла отопления. При чём затраты при этом будут минимальными.

Схемы обвязки

Чтобы вам было проще выбрать идеально подходящую для вашего дома схему обвязки отопительного котла, сначала их нужно все классифицировать. Классификация возможна по следующим характеристикам:

  • способу циркуляции,
  • методу разводки,
  • по методу коллекторной разводки.

Даже сама схема обвязки котла отопления может иметь несколько серьёзных модификаций, которые в значительной мере определяют её функциональные возможности:

  • с обогреваемым полом,
  • классическая структура отопления,
  • с подсоединением к контуру горячего водоснабжения.

Само наличие двухконтурного котла предусматривает прямую и смесительную схему подключения отопления. Поэтому именно на этапе выбора конструкции вы должны принять решение, от которого зависит вся дальнейшая работа системы.

Подключение двухконтурного котла отопления сделать сложнее, чем одноконтурного, но возможности конструкции того стоят. Мало того, правильное подключение позволяет обеспечить высокую теплоэффективность.

Внимание! Подключение двухконтурной системы отопления к ГВС отличается значительной сложностью.

Каждый котёл отопления уникален, поэтому чтобы сделать правильную обвязку первым делом нужно изучить инструкцию. Это поможет учесть все нюансы устройства и сделать правильный выбор в пользу той или иной системы.

Одноконтурные котлы представляют собой куда менее простые конструкции. К примеру, они оборудованы только одно горелкой. С её помощью невозможно осуществлять настолько точный контроль, как у двухконтурного аналога.

Именно поэтому, чтобы сделать качественную обвязку котла лучше всё-таки использовать двухконтурные конструкции. Они имеют две горелки, а управление осуществляется специальным сервоприводом, оснащённым смесителем. Такая управляющая схема намного более удобна при использовании.

Сделать обвязку двухконтурного котла тяжелее, чем одноконтурного, но проделанная работа в полной мере себя оправдывает. Тем не менее вы должны сохранять придельную осторожность и внимательность, ведь при неправильной обвязке последствия будут более чем значительными.

Дополнительные схемы

Как видите, основные схемы обвязки котла отопления могут быть довольно разнообразными. Но общая работа системы зависит не только от них. Огромное значение имеют вспомогательные системы, к которым относят:

  • Дополнительное хранилище воды. Довольно часто при отключении электричества пропадает и вода. Чтобы этого избежать нужно установить специальный резервуар, который станет частью схемы обвязки котла отопления. Он позволит некоторое время не ощущать дискомфорт от отключения.
  • Насос с аккумулятором. На первый взгляд данный вариант является идеальным при отключении электроэнергии. Но не всё так просто: вы должны постоянно следить за состоянием аккумулятора. Мало того, подобная рабочая схема не отличается особенной надёжностью. Из-за этого автоматическое срабатывание может проходить с перебоями.
  • Гравитационный контур. Главным достоинством подобного контура является снижение нагрузки на конструкцию. Он позволяет обогревать только определённые места, что делает устройство поддержания температуры более экономным. Элемент включается в работы тогда, когда выключается насос. Поэтому его мощности недостаточно чтобы обогреть целый дом.
  • Аварийный контур.  Данный вариант позволяет сразу задействоваться гравитационный и принудительный контуры. Когда питание исчезает активным остаётся только гравитационная составляющая.

Все эти элементы позволяют чувствовать себя в тепле и уюте даже при форс-мажорных обстоятельствах. Если же говорить конкретно про отключение электроэнергии, то они просто незаменимы, если у вас электрический котёл отопления.

Особенности обвязки котла

Безусловно — это самое важное устройство во всей структуре отопления. Именно поэтому его нужно правильно расположить в зависимости от типа. Начать лучше всего с напольного оборудования. Его нельзя располагать в самой высокой точке разводки.

Если вы пренебрежёте этим советом и поместите устройство вверху трубопровода, то появления воздушных пробок гарантировано. Единственно, что вас сможет спасти от этого — наличие аппарата отвода воздуха.

Особую роль играет труба магистрали. Если у вас нет прибора отвода воздуха, то она должна выходить из устройства нагрева строго вертикально. Через патрубки внизу осуществляется подключение к общей сети.

Делаем обвязку системы открытого типа с естественной циркуляцией

Данная система представляет собой наименьшую сложность в установке. Дело в том, что здесь минимальное количество устройств, которые к ней будут подключаться. Мало того, она абсолютно независима от электропитания.

Внимание! Главным недостатком данного варианта является невозможность контроля теплоносителя на выходе.

Чтобы установить такую конструкцию вам понадобится следовать таким правилам:

  1. Котёл отопления устанавливается ниже радиаторов. Это помогает создать естественную циркуляцию. Минимальная разница по высоте между ними составляет полметра.
  2. Все трубы монтируются под уклоном. Причём уклон должен быть сделан в том же направлении, куда движется теплоноситель.
  3. Диаметр труб должен быть большим. Это позволит уменьшить показатель гидравлического сопротивления.
  4. Расширительный бачок нужно установить в самом высоком месте. Довольно часто его устанавливают на крыше здания. Это позволяет добиться достаточного уровня давления в трубах.
  5. Старайтесь не злоупотреблять запорной арматурой.
  6. Большое количество регуляторов делает проходное сечение меньше. Поэтому не устанавливайте их слишком много.

Пользуясь этими несложными правилами, вы сможете сделать качественную обвязку вашего дома и обеспечить тепло в комнатах в любое время года. При этом вы максимально уменьшите зависимость от любых внешних факторов.

Итоги

Как видите, существует множество способов, как сделать обвязку котла отопления. Вы можете выбирать ту, которая больше всего подходит для ваших целей. Особое внимание нужно уделит оборудованию и дополнительным элементам.

bouw.ru
