Однофазные электрические счетчики: Однофазные счетчики электроэнергии купить — магазин 220PRO

Содержание

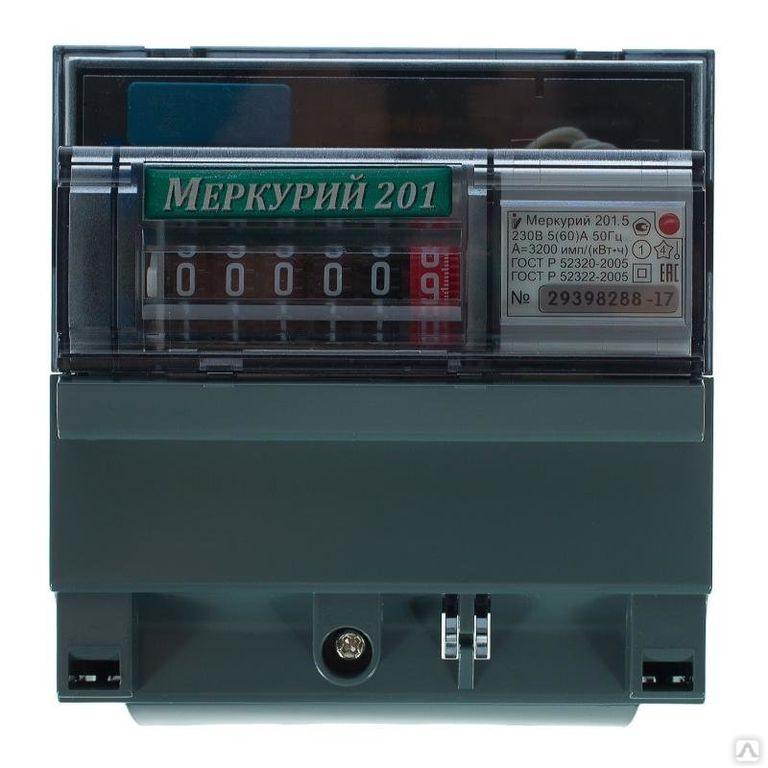

Однофазные счетчики электроэнергии в системах АСКУЭ

Для измерения электроэнергии в составе АСКУЭ могут применяться однофазные и трехфазные счетчики. Трехфазные счетчики применяются, главным образом, в промышленности, энергетики, а также в электроснабжении коммерческих, бюджетных и некоторых бытовых объектов, получающих трехфазное питание. Однако для подавляющего большинства объектов бытовой сферы в городах и сельской местности, а также для некоторых мелкомоторных потребителей предусматривается подключение однофазных счетчиков электроэнергии.

Особенности однофазных счетчиков

Счетчик электроэнергии однофазный применяется во всех случаях, когда подача электроэнергии потребителю осуществляется по двум проводам («фаза» и «ноль»). В отличие от старых индукционных приборов, современные статические (электронные) однофазные счетчики, применяемые в АСКУЭ, обдают целым комплексом преимуществ и функциональных возможностей.

Основные функции современных однофазных счетчиков:

  • измерение как активной, так и реактивной электроэнергии и мощности в прямом и обратном направлении;
  • измерение нормируемых показателей качества электроэнергии;
  • возможность хранения профиля нагрузки с интервалом от 1 до 60 минут, хранение значений потребления (ежесуточных и ежемесячных) на глубину до 100суток и более;
  • передача данных посредством УСПД или непосредственно в центр сбора данных;
  • функции управления нагрузкой — ограничение или отключение электроснабжения в зависимости от потребления либо по команде с верхнего уровня АСКУЭ;
  • фиксация в памяти различных событий, таких как воздействие на измерительный прибор магнитным полем, открытие клеммной крышки, превышение нормативных параметров потребления ЭЭ, продолжительности отключения ЭЭ и т. д.;
  • фиксация и предотвращение попыток хищения электроэнергии при неправильном подключении нагрузки;
  • фиксация небаланса между измерениями тока в фазном и нейтральном проводах и осуществление учета по большим значениям за счет установки датчиков тока в фазный и нейтральный провода.

Помимо этого, электроника счетчиков позволяет реализовывать многотарифный учет электроэнергии. Установка однофазных многотарифных счетчиков электроэнергии представляет собой выгодное решение как для потребителей ЭЭ, так и для снабжающих организаций.

Наше предложение

ООО «ИЦ ЭАК» предлагает широкий выбор однофазных счетчиков для комплектации АСКУЭ. Мы реализуем продукцию только проверенных и хорошо зарекомендовавших себя брендов. В том числе у нас вы сможете купить однофазные счетчики электроэнергии «Меркурий», KNUM, CE и др. Имеются счетчики сплит-исполнения, которые могут устанавливаться непосредственно в разрыв проводов электроснабжения с передачей данных от них в вынесенные устройства по PLC или радиоканалу связи.

Предлагаемые однофазные счетчики электроэнергии имеют разный класс точности, номинальное напряжение и другие основные характеристики. Это позволяет подобрать оптимальные приборы для каждой конкретной АСКУЭ с учетом необходимой функциональности и экономической целесообразности. Все счетчики имеют срок эксплуатации до 30 лет и межповерочный интервал — 16 лет.

Счетчики электрической энергии однофазные KNUM-1021

Счетчики активной энергии статические однофазные Меркурий 203

Счетчики активной энергии статические однофазные Меркурий 203 2T

Счетчики электрической энергии статические однофазные Меркурий 206

Счетчики активной электрической энергии однофазный многотарифный СЕ 102

Счетчики активной электрической энергии однофазные СЕ 201

Счетчики электрической энергии однофазные NP71



Однофазный умный многотарифный беспроводной счетчик электроэнергии цена

  2. org/ListItem»>Главная
  3. Оборудование
  4. Фобос-1

Цена по запросу

Ваше имя *

Номер телефона *

Сообщение *

Даю согласие на обработку персональных данных

simpleForm2

Фобос-1 WAVIOT

Однофазный электронный счетчик электроэнергии со встроенным NB-Fi радиомодулем

  • Учет энергии активной и реактивной в прямом и обратном направлении
  • Измерение показателей качества электроэнергии
  • Дистанционное обновление тарифного расписания
  • Дистанционное отключение счетчика

Характеристики

Класс точности Активная энергия: 1 (ГОСТ 31819.21-2012), реактивная энергия: 1 (ГОСТ 31819.
23-2012)
Номинальное напряжение переменного тока 230 В
Базовый (максимальный) ток 5 (60)A
Технология основного информационного обмена данными Радио NB-Fi
Частотный диапазон 868,8 МГц
Мощность передачи до 25 мВт
Способы информационного обмена с верхним уровнем Периодически (с настраиваемым периодом 1-60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Дальность передачи данных До 5 км. в городской среде, до 10 км. в открытом пространстве
Шифрование данных +
Дополнительные интерфейсы связи RS-485 (опционально)
Поддержка протоколов обмена СПОДЭС
Встроенное реле управления нагрузкой Да
Контроль параметров качества сети Опционально
Контроль тока в нулевом проводе Да
Габариты, не более 210 × 130 × 80 мм
Вес, не более 700 г.
Диапазон рабочих температур от -40 до +70 °C
Аттестация оборудования Аттестовано в ПАО «Россети»
Интеграция с ИВК верхнего уровня Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate
Гарантийный срок 60 мес.
Межповерочный интервал 16 лет
Срок службы
30 лет
Производитель ООО «Телематические Решения»

Описание

Счетчики электрической энергии статические однофазные ФОБОС 1 предназначены для измерения активной, реактивной электрической энергии и измерения показателей качества электрической энергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц на объектах жилого, коммерческого и промышленного назначения.

Счетчики электроэнергии ФОБОС 1 содержат LPWAN-модуль с технологией двусторонней связи NB-Fi, и обеспечивают передачу результатов измерений на сервера и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).

Счетчики электрической энергии ФОБОС 1 соответствуют единой технической политике ПАО «Россети» и по результатам аттестации рекомендованы к применению на электросетевых объектах ПАО «Россети». Ссылка на раздел «Аттестация оборудования» на сайте ПАО «Россети»: https://www.rosseti.ru/investment/science/attestation/.

Двухсторонний канал связи NB-Fi с лучшим в своем классе бюджетом линии связи обеспечивает удаленное управление и контроль счетчиков ФОБОС 1, включая следующие функции:

  • Многотарифный учет активной и реактивной электроэнергии в двух направлениях
  • Контроль параметров сети: мощность (активная, реактивная, полная), ток, напряжение, коэффициент мощности, ток в нулевом проводе (опционально)
  • Контроль параметров качества сети: положительное и отрицательное отклонение напряжения, отклонение частоты сети – класс S по ГОСТ 30804.4.30
  • Ведение журналов событий глубиной не менее 1000 записей с инициативным оповещением о событиях, в том числе – превышении лимитов мощности, напряжения, тока, попытках вскрытия, воздействия магнитным полем, результатах самодиагностики
  • Дистанционное отключение и ограничение потребления
  • Дистанционная установка\изменение тарифного расписания
  • Дистанционное обновление метрологически не значимой части ПО

 Счетчик ФОБОС 1 обеспечивает хранение в энергонезависимой памяти данных:

  • Профилей энергий (настраиваемых 1-60 минут) – не менее 128 суток (для 30 минут)
  • Показаний на конец суток – не менее 128 суток
  • Показаний на конец месяцев – не менее 39 месяцев

Однофазный счетчик ФОБОС 1 обеспечивает автономное функционирование часов, дисплея и датчиков счетчика от встроенной батареи при отсутствии питающей сети, а также дистанционную синхронизацию времени, в том числе, автоматическую, в составе интеллектуальных систем учета (ИСУ).

Счетчик электроэнергии ФОБОС 1 поддерживает международный протокол обмена данными DLMS/COSEM, в том числе, в спецификации ПАО «Россети» СПОДЭС.

Интеллектуальная система учета от ВАВИОТ надежно защищена от сторонних воздействий; данные защищены от неавторизованного доступа. Для защиты данных применяется российский алгоритм шифрования «Магма» (ГОСТ Р 34.12-2015) с ключом шифрования 256 бит.

Счетчик электроэнергии ФОБОС 1 с радиомодулем NB-Fi – оптимальное решение для «точечной» реализации интеллектуальных систем учета (согл. ФЗ №522 и проекта требований к предоставляемому минимальному функционалу интеллектуальных систем учета управления, контроля и удаленного доступа), позволяющее без существенных затрат на инфраструктуру обеспечить 100% автоматический сбор данных с приборов учета и их предоставление всем пользователям ИСУ.

ИСУ ВАВИОТ, включающая в себя счетчики электроэнергии ФОБОС 1 и ФОБОС 3 различных модификаций, в том числе, с применением альтернативных каналов связи, а также устройства сбора и передачи данных (УСПД), базовые станции и шлюзы NB-Fi, интегрирована с большинством популярных информационно-вычислительных комплексов (ИВК, АИИС КУЭ), таких как Пирамида 2.

0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Сorporate, также с системами телемеханики, поддерживающими универсальные протоколы МЭК 60870-5-104 и МЭК 61850.

Интеграция платформы управления приборами учета энергоресурсов WAVIoT со сторонними IT-системами и системами АСКУЭ выполняется посредством API.

Разработано и произведено в России.

Документы

  • Свидетельство об утверждении типа средств измерений ФОБОС 1 №66753-17
  • Описание типа ФОБОС 1 №65268-1
  • Паспорт — счетчик ФОБОС 1
  • Руководство по эксплуатации — ФОБОС 1
  • Сертификат о признании утверждения типа СИ ФОБОС 1 — Казахстан
  • Сертификат утверждения типа ФОБОС 1 — Туркменистан
  • Сертификат ФОБОС 1 Беларусь
  • Декларация соответствия ЕАЭС

Программное обеспечение

  • Конфигуратор ФОБОС
  • Инструкция к конфигуратору ФОБОС

Single-phase Meter — Smart Electricity Metering Solutions

Overview

Documentation

Tools and Software

HW Evaluation Tools

Solutions

Key Products

File typePDFZIP

Latest update

Please enter your desired search query and search again

Quick filters

File type

All file typesPDFZIP

Latest update

All dates

Served country/regionWorldwideAfricaAsiaEuropeNorth AmericaOceaniaSouth AmericaAfghanistanAlbaniaAlgeriaAndorraAngolaAntigua and BarbudaArgentinaArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBoliviaBosnia and HerzegovinaBotswanaBrazilBruneiBulgariaBurkinaBurma (Myanmar)BurundiCambodiaCameroonCanadaCape VerdeCentral African RepublicChadChileChinaColombiaComorosCosta RicaCroatiaCyprusCzech RepublicDemocratic Republic of CongoDenmarkDjiboutiDominic aDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFranceGabonGambiaGeorgiaGermanyGhanaGreeceGrenadaGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMoroccoMozambiqueNamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalQatarRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailan dТогоТонгаТринидад и ТобагоТунисТурцияТуркменистанТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамЙеменЗамбияЗимбабве

Show only products supplied by ST

Please enter your desired search query and search again

Quick filters

Served country/regionWorldwideAfricaAsiaEuropeNorth AmericaOceaniaSouth AmericaAfghanistanAlbaniaAlgeriaAndorraAngolaAntigua and BarbudaArgentinaArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBoliviaBosnia and HerzegovinaBotswanaBrazilBruneiBulgariaBurkinaBurma (Myanmar)BurundiCambodiaCameroonCanadaCape VerdeCentral African RepublicChadChileChinaColombiaComorosCosta RicaCroatiaCyprusCzech RepublicDemocratic Republic of CongoDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial ГвинеяЭритреяЭстонияЭфиопияФиджиФинляндияФранцияГабонГамбияГрузияГерманияГанаГрецияГренадаГватемалаГвинеяГвинея-БисауГайанаГаитиГондурасВенгрияИсландияИндияИндонезияИракИрландияИзраильИталияБерег Слоновой КостиЯмайкаЯпонияИорданияКазахстанКенияКирибатиКувейтКыргызстанЛаосЛаосЛатвия yaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMoroccoMozambiqueNamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalQatarRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamYemenZambiaZimbabwe

Показать только изделия, поставляемые ST

Однофазные счетчики электроэнергии предназначены главным образом для измерения потребления энергии и ее добротности, а также для защиты от несанкционированного доступа. Современные интеллектуальные счетчики могут подключаться к глобальной сети (WAN) и облаку через концентратор данных и домашнюю сеть вместе с домашними устройствами в дополнение к счетчикам газа и воды. Это позволяет использовать инфраструктуру автоматических измерений (AMI), которая помогает коммунальным предприятиям лучше управлять обслуживанием клиентов и поощрять потребителей к энергосберегающему поведению для оптимизации своих затрат.

Мы предлагаем широкий спектр ИС для измерения энергии, высокопроизводительные микроконтроллеры STM32, защитные элементы и высокоэффективные преобразователи переменного тока в постоянный, а также проверенные на практике программируемые решения для связи по линиям электропередач (ПЛК) для поддержки различных конкретных разработанные стандарты, в том числе G3-PLC, PRIME и Meters-and-More, а также решения для беспроводной связи с частотой ниже ГГц, поддерживающие протоколы wM-Bus, LoRa и Sigfox для маломощных глобальных сетей (LPWAN).

Кроме того, мы предоставляем комплексный набор средств оценки и разработки аппаратного и программного обеспечения, включая эталонные проекты, которые помогают разрабатывать точные и надежные интеллектуальные счетчики электроэнергии.

All Resources

Расширить все категории

Примечания по применению (1)

Название ресурса Последнее обновление
. решение

 1.2 22 фев. 2022

22 фев. 2022

AN5603 ST G3-PLC Гибридное решение 1.2

Load more

Design Notes & Tips (1)

Resource title Version Latest update
PDF

DT0039 Improving measuring accuracy and EFT immunity for STPM3x приложения

 2. 1 22 ноября 2022 г.

22 ноября 2022 г.

DT0039 Повышение точности измерений и устойчивости к электронным преобразованиям для приложений STPM3x 2.1

Load more

Brochures (1)

Resource title Version Latest update
PDF

VIPer give a boost to your SMPS design

 08.2022 17 авг. 2022

17 авг. 2022

VIPer улучшит дизайн вашего ИИП 08.2022

Загрузить еще

Однофазный счетчик электроэнергии | Crowd Supply

Сплит-однофазный счетчик энергии | Поставка толпы

Управление энергопотреблением

Доступный удаленный мониторинг энергии для всего вашего дома

В наличии. Закажите сейчас, доставка в течение трех рабочих дней.

$ 119

Посмотреть варианты покупки

Последние обновления
  • 25 сент. 2019 г. Доставка почти завершена
  • 04 сент. 2019 г. Печатные платы счетчика энергии готовы
  • 29 июля 2019 г. Производство началось
  • 07 июля 2019 г. Тестирование и заказ

Просмотреть все обновления проекта

Вы будете получать уведомления о новостях и обновлениях акций для этого проекта.

Сплит-однофазный счетчик энергии CircuitSetup — это доступное, точное устройство удаленного мониторинга энергии для всего вашего дома. Он может отслеживать потребление энергии в режиме реального времени, независимо от счетчика вашей энергосистемы, и может быть легко подключен к любому беспроводному микроконтроллеру (например, ESP8266 или ESP32) для передачи данных об энергии в такую ​​программу, как EmonCMS. Его также можно использовать для мониторинга солнечных систем, чтобы отслеживать, сколько энергии вы производите от солнца. Он использует безопасные клещи трансформатора тока для измерения тока — проводка переменного тока не требуется.

Возьмите на себя ответственность за потребление энергии

С помощью однофазного сплит-счетчика вы можете:

  • Экономьте деньги
    • Узнайте, сколько денег вы тратите на энергию в режиме реального времени
    • Найти приборы, потребляющие слишком много электроэнергии
    • Рассчитать энергопотребление для одной комнаты, чтобы справедливо разделить счет за электроэнергию между соседями по комнате
  • Просмотр и сбор данных об энергопотреблении
    • Просмотр энергопотребления всего дома
    • Отслеживание выработки солнечной энергии (требуется два блока)
    • Рассчитайте, сколько стоит зарядить электромобиль
    • Удаленный мониторинг энергопотребления для отдыха или сдаваемой в аренду недвижимости
    • Просмотр и графическое представление исторических данных об энергопотреблении
  • Будьте в курсе!
    • Независимо от счетчика электроэнергии
    • Настройка предупреждений о чрезмерном или недостаточном использовании
    • Предотвращение неожиданностей в счетах за электроэнергию
    • Просмотр данных об использовании в приложениях EmonCMS для Android или iOS
    • Автоматизируйте уведомления с помощью системы домашней автоматизации, например «отправьте мне сообщение на телефон, когда сушилка будет готова» или даже «если я выйду из дома, а духовка включена, отправьте мне оповещение» (требуется программирование)
  • Тратьте меньше на оборудование для контроля энергопотребления!
    • Доступный, но очень точный
    • Сэкономьте сотни на популярных системах мониторинга

Контролируйте свои счета за электроэнергию

Для домовладельцев

Вы когда-нибудь получали счет от вашей энергетической компании и говорили: «Что за… почему он такой высокий? На что расходуется все это электричество?!» Мы все были там. Затем вы идете искать причину проблемы постфактум. «Это опять тот же водоотливной насос/старый холодильник/блок переменного тока…» Что, если бы вы могли узнать, что потребляет слишком много энергии, и выключить его до того, как вы получите счет? С нашим счетчиком энергии вы можете это сделать.

Вы знаете, что ваша новая Tesla экономит вам бензин, но знаете ли вы, сколько стоит зарядка в течение месяца/недели/года? С нашим счетчиком энергии вы можете это сделать.

Ваш сын постоянно играет в видеоигры. Вы сказали ему сократить, и он настаивает на этом, но вы подозреваете, что он играет в игры поздно ночью. Этот его графический процессор потребляет тонну электроэнергии! Что, если бы был способ сказать, не вторгаясь в его частную жизнь? Что, если бы вы могли даже определить, как долго он играет, по графику? С нашим счетчиком энергии вы можете это сделать.

Для арендаторов

Ваш сосед по комнате настаивает на том, что его установка для майнинга «не использует так много энергии, потому что он настроил графические процессоры», и он должен только $100 из вашего счета в $400. Неважно, что у него 3 удлинителя по всей квартире, потому что одной цепи на 15 ампер было недостаточно. Что, если бы существовал способ точно рассчитать, сколько энергии потребляет ваша комната, не тратя 300 долларов на оборудование для мониторинга? С нашим счетчиком энергии вы можете это сделать.

Арендодателям

В зимнее время очень важно, чтобы трубы под пристройкой в ​​арендуемой недвижимости не замерзали. Чтобы решить эту проблему, вы установили электрический нагреватель труб. Он отлично работает, когда он работает! Иногда срабатывает выключатель, если в доме включено слишком много вещей, а раньше у вас уже был один сбой. Что, если бы вы могли контролировать трубчатый нагреватель, не тратя на это 45 минут? С нашим счетчиком энергии вы можете это сделать.

Для предприятий

Вы только что приобрели новое производственное оборудование, но одна вещь, которую вы не учли в рентабельности инвестиций, — это потребляемая им электроэнергия. Вы упустили из виду тот факт, что у него семь различных электродвигателей с высоким крутящим моментом, которые работают круглосуточно и без выходных. Что, если бы вы могли более точно рассчитать рентабельность инвестиций на этой новой машине? С нашим счетчиком энергии вы можете это сделать.

Характеристики и характеристики

  • Микросхема: MicroChip ATM90E32
  • Возможности подключения
    • Интерфейс SPI для подключения к любому микроконтроллеру, совместимому с Arduino
    • Два прерывания IRQ и один вывод предупреждения
    • Выход импульса энергии (импульсы соответствуют четырем светодиодам)
    • Выход пересечения нуля
  • Выборка данных в реальном времени
    • Два канала тока
    • Один канал напряжения (с возможностью расширения до двух каналов напряжения)
    • Ошибка измерения: 1 % при калибровке
    • Динамический диапазон: 6000:1
    • Выбор усиления: до 4x
    • Стандартный дрейф опорного напряжения (частей на миллион/°C): 6
    • Разрешение АЦП (бит): 16
  • Расчеты
    • Активная мощность
    • Реактивная мощность
    • Полная мощность
    • Коэффициент мощности
    • Частота
    • Температура
  • Прочие характеристики
    • Можно использовать несколько одновременно для измерения любого количества цепей, включая производство солнечной энергии
    • Использует стандартные клещи трансформатора тока для измерения тока
    • Включает встроенный понижающий преобразователь 3 на 3 500 мА для питания платы MCU
    • Компактный размер всего 40 мм x 50 мм

Открытый исходный код

Все аспекты этого проекта являются открытым исходным кодом. Файлы программного обеспечения и дизайна печатной платы опубликованы в нашем репозитории Github. Вклад пользователей приветствуется и поможет только сообществу домашней автоматизации и электроники DIY в целом.

Открытость исходного кода позволяет пользователям быть очень гибкими во всем, от встроенного программного обеспечения счетчика энергии и того, куда он отправляет данные, до легкого изменения того, какой микроконтроллер питает его. Вам не нужно платить за обновления или абонентскую плату, если вы этого не хотите. Вам также не нужно полагаться на компанию для обеспечения безопасности ваших данных.

Программное обеспечение

EmonCMS был выбран в качестве основного программного пакета благодаря его дизайну с открытым исходным кодом, надежности и окружающему сообществу. Он интуитивно понятен, прост в использовании и отлично подходит для наших целей. Проект OpenEnergyMonitor послужил источником вдохновения для создания нашего счетчика электроэнергии.

С EmonCMS вы можете просматривать с точностью до секунды графики в реальном времени, подробные исторические графики, данные о выработке / использовании солнечной энергии, а с их приложениями для Android и iPhone — данные об использовании энергии в реальном времени на вашем телефоне.

Вы можете легко увидеть потребление энергии и сумму, которую вы тратите:

EmonCMS можно установить на локальный компьютер (например, Raspberry Pi) или на удаленный компьютер, на котором запущен веб-сервер. Вы также можете использовать услуги OpenEnergyMonitor, которые при настройке с однофазным счетчиком энергии Split стоят примерно 15 долларов в год.

Кроме того, вы можете отправлять данные об энергопотреблении куда угодно, используя MQTT или JSON. Сюда входят приложения для умного дома, такие как Smartthings и HomeAssistant. Примеры эскизов Arduino в нашем репозитории Github содержат информацию о том, как это можно сделать.

Аппаратное обеспечение

Для сбора данных об энергопотреблении в однофазном разделенном счетчике энергии используются трансформаторы тока (ТТ), прикрепленные к двум основным силовым проводам, входящим в коробку выключателя. Они просто зажимают провода, чтобы измерить ток, протекающий по проводам. Контакта металл-металл нет. Многие устройства для измерения энергии требуют подключения к панели выключателя или должны иметь дополнительный адаптер постоянного тока для питания устройства. Этот счетчик энергии не требует ни того, ни другого.

Трансформатор переменного тока снижает напряжение переменного тока до уровня, который может безопасно считывать счетчик энергии. На плату не подается высокое напряжение. Это позволяет точно измерять напряжение, которое затем переводится в ватты и киловатт-часы. Встроенный понижающий преобразователь также получает питание от трансформатора переменного тока и превращает его в полезный источник постоянного тока для платы и контроллера через выход 3V3.

Для измерения выработки и использования солнечной энергии комплект солнечной энергии поставляется со вторым монитором энергии, набором трансформаторов тока и трансформатором переменного тока. Трансформаторы подключаются к проводам, идущим от вашего солнечного трансформатора и входящим в панель главного выключателя.

Для клиентов из США мы можем предоставить трансформаторы на 9 В переменного тока в двух вариантах упаковки. Поскольку в Европе есть разные варианты розеток, клиентам придется предоставить свой собственный трансформатор переменного тока. Мы рекомендуем два трансформатора переменного тока: Ideal Power Ltd. 77DE-06-09 (европейская вилка) и 77DB-06-09 (британская вилка).

Сравнения

Продукт Возможности подключения В режиме реального времени Работает на… Открытый исходный код Voltage Power Factor Accuracy
Split-phase Energy Monitor Wi-Fi, BLE, LoRa, 3G Yes AC Transformer Yes Yes (2) Yes 99% or better
Sense Wi-Fi Yes Wired to panel No Yes Yes 99%
EmonPi Wi-Fi, Radio NO DC Adapter Да Да NO (Asynchronous отбор. DC Adapter No Yes Yes Depends on CT
Neur.io Wi-Fi Yes Wired to panel No Yes Yes 99%
Efergy True Power w/ hub RF w/ Wi-Fi Gateway No Batteries No No Yes 99%

Поддержка и документация

Подробную документацию по раздельному однофазному измерителю энергии можно найти в нашем репозитории Github

.

Если у вас есть вопросы о заказе, оплате или доставке, обратитесь к The Crowd Supply Guide.

Если у вас есть технический вопрос о работе сплит-однофазного счетчика энергии или любого из его приложений, пожалуйста, задайте свой вопрос непосредственно создателям, используя кнопку «Задать вопрос» ниже.

Заявление об отказе от ответственности

Были приняты меры предосторожности для изоляции однофазного счетчика энергии Split от сети переменного тока с помощью трансформаторов тока и напряжения. Питание на самой печатной плате имеет низкое напряжение и ток. Однако счетчик энергии имеет датчики тока, которые подключаются к сети переменного тока. Переменный ток высокого напряжения опасен! Если вам неудобно работать с напряжением переменного тока, мы настоятельно рекомендуем вам нанять квалифицированного электрика.

Сплит-однофазный счетчик энергии является частью Microchip Get Launched!


Спросите Crowd Supply о заказе
Задать CircuitSetup технический вопрос
Отправьте полевой отчет о том, как вы использовали этот проект

Произведено CircuitSetup в Филадельфии, Пенсильвания, США.

Продается и поставляется компанией Crowd Supply.

Мониторинг солнечной активности + счетчик энергии

Если вы хотите одновременно контролировать выработку солнечной энергии и потребление энергии, этот пакет для вас! Поставляется с 2 счетчиками энергии, 4 круглыми датчиками YHDC SCT-016 120 A 16 мм, адаптером PCB ESP32, предварительно запрограммированным модулем ESP32 Dev. Европейские клиенты должны предоставить свои собственные трансформаторы переменного тока на 9 В.

$ 119 8 долларов США с доставкой / 18 долларов США по всему миру

В наличии

2 трансформатора переменного тока 9 В переменного тока 120 В — США (+$24.00) Без трансформаторов переменного тока

CircuitSetup

Филадельфия, Пенсильвания, США · Circuitsetup.us

Цель CircuitSetup — сделать недорогие и полезные электронные компоненты доступными для производителей и любителей электроники своими руками. Наши продукты тщательно разрабатываются, тестируются и повторно тестируются, чтобы убедиться, что они соответствуют требованиям своих пользователей.

Джон Деглавина
Основатель и дизайнер продукта

Haasoscope

Дешевый, гибкий, сбор данных для всех!

ATM90E26 Комплекты разработчика однофазного монитора энергопотребления

Открытый, доступный и точный монитор энергопотребления, использующий ATM90E26.

РубрикаРазное
