Пропиленовые трубы для отопления монтаж своими руками видео: Монтаж отопления из полипропиленовых труб своими руками в частном доме – видео уроки и подробное описание процесса

Как выбрать полипропиленовые трубы для отопления?

Перед монтажем системы отопления возникает закономерный вопрос: «Какие пропиленовые трубы для работы лучше всего выбрать?»

Металлопластиковые ППР трубы

Прежде всего, стоит учитывать структуру производственного материала, так как от этого напрямую зависят эксплуатационные свойства фитингов и трубопроводов из полипропилена, а затем уже стоимость.

Cодержание статьи

• 1 Основные виды пластиковых (полипропиленовых) труб
  • 1.1 Виды армированных труб
• 2 Расчет мощности котла
  • 2.1 Подготовка сметы стоимости материалов и работ
  • 2.2 Схема системы отопления
  • 2.3 Система отопления из ППР труб своими руками (видео)
  • 2.4 Монтаж отопительной системы
  • 2.5 Похожие статьи

Основные виды пластиковых (полипропиленовых) труб

По ГОСТ выделяют четыре основных типа полипропиленовых труб:

• полипропиленовый гомополимер (РРН) – твердый материал, не устойчивый к низким температурам. Изготовленные из такого материала, в большей части, применяются при постройке трубопроводов в промышленности. Диаметр варьируется от 20 до 110 мм;
• блоксополимер (РРВ) – один из видов полимера, в состав которого, зачастую, включается 20-30% добавок полиэтилена. Это придаёт изделиям возможность выдерживать низкие температуры, и отличную коммуникационную гибкость. Данный материал применяется при создании фитингов и ударопрочных ПП труб;
• статичный пропиленовый сополимер с этиленом (PPRC, PPR). Правила ГОСТ и маркировка рекомендуют применять такие трубы при температуре рабочей жидкости не больше 70°С. Технические характеристики материала позволяют применять его при монтаже трубопроводов отопления или водоснабжения. Диаметр – от 16 до 110 мм;
• Специальный ПП. Имеет высокую термическую устойчивость и эксплуатационные характеристики. Подходят для жидкости, которая имеет температуру, не выше 95°С. Этот тип получил большую популярность применения.

Минусом полипропиленовых магистралей является то, что при повышении температуры рабочей жидкости, происходит их термическое расширение (удлинение). Во избежание этого, полипропиленовые трубы для отопления дополнительно армируют.

Армированные полипропиленовые трубы для отопления имеют более высокий коэффициент полезного действия, и увеличивают общий срок службы трубопровода.

По утверждению специалистов ГОСТ, металлические аналоги полипропиленовых изделий становятся малоэффективными уже через год в силу того, что повышенные температуры вызывают внутреннюю эрозию системы металлического трубопровода.

Монтаж металлопласстиковых труб с помощью пресс фитингов

Конечно, этот факт значительно влияет на процесс отопления дома, делая стальные отопительные трубопроводы не соответствующими условиям ГОСТ. Маркировка поможет правильно выбрать, какой вид изделий вам больше подойдёт.

Виды армированных труб

Для оптимального выбора полипропиленовой трубы, прежде нужно ознакомиться со способами армирования данного изделия.

Существует пять типов увеличения характеристики КПД полипропиленовых труб:

1. Армирование цельным листовым алюминием. Внешняя сторона полипропиленовой трубы покрывается сплошным алюминиевым листом, в процессе соединения алюминиевый слой удаляется на расстоянии примерно 1 миллиметра.
2. Армирование перфорированным листовым алюминием – также производится по внешней поверхности и срезание листа аналогично: при сращивании на 1 миллиметр.
3. Внутреннее армирование трубы алюминием. Стены усиливаются ближе к внутренней части или в середине техизделия. Как уверяют производители, данный вид не нуждается в предварительной зачистке перед сваркой.
4. Армирование стекловолокном. Процесс происходит в средней части, а внешняя и внутренняя часть состоят из полипропилена.
5. Армирование композитом. С целью упрочнения трубопроводов используется композитный материал: смесь полипропилена со стекловолокном. В трубах такого типа полипропилен применяется для производства внутренней и внешней поверхностей, между которыми прокладывается композит (соединённый со стекловолокном полипропилен).

Оптимальным типом для отопительных систем являются трубы армированные композитом. ПП трубы со стекловолокном максимально упрочняют и сводят к минимуму линейное расширение.

Технические нарушения целостности вследствие линейного расширения приводят к вздутию и разрыву материала по линии шва.

Вряд ли вам захочется, чтобы по причине некачественного выполнения установки системы теплоснабжения своими руками, проект стал дороже, поэтому выбирайте качественные технические изделия и рассчитывайте свои силы.

Кроме этого, важно учитывать диаметр полипропиленовой трубы. Для перемещения теплового носителя ПП большого размера не применяются, в силу большой нагрузки, способной размягчить полимерные магистрали.

Расчет мощности котла

Перед тем, как рассчитывать отопление из полипропиленовых труб в доме, прежде нужно рассчитать мощность котла. От неё, прежде всего, будет зависеть эффективность общей отопительной однотрубной системы.

Расчёт мощности котла позволит полноценно обогреть дом, избежать перерасхода топлива и оптимально реализовать схему отопительной ППР системы.  Подбор котла соответствующей мощности производится параллельным подсчётом тепловых потерь здания за полный отопительный период.

Высчитывается по формуле: qдом= Qгод / Fh, где Qгод – расход тепловых потерь здания за полный отопительный период; Fh – отапливаемая площадь дома. Затем составляется таблица соотношения «площадь – мощность», которая наглядно демонстрирует технические параметры.

Помимо этого, стоит учитывать, что различные помещения имеют разные температурные режимы и показатели влаги в воздухе. Составленная таблица теплового баланса позволит определить оптимальное значение влажности для своего типа помещения.

Подготовка сметы стоимости материалов и работ

Смета на такой вид работы, как установка однотрубной отопительной системы, лучше всего будет составлена квалифицированным специалистом, способным определить специфику отопления и оценить готовность помещения к монтажным работам.

В особенности, смета на монтаж элементов зависит от специфики отопительной конструкции. Ведь на разных объектах может быть применение однотрубной или двухтрубной системы со стекловолокном, алюминием и другими материалами, открытый или закрытый способ прокладки, различные типы труб и радиаторов.

Чаще всего используют полипропиленовые трубы, алюминиевые и биметаллические радиаторы.

Смета может быть удешевленной при условии использования однотрубной отопительной системы. Кроме того, для стоимости сметы имеет значение тип циркуляции в системе отопления – принудительный или естественный.

Более популярной является принудительная система циркуляции, так как в процессе монтажа котельное оборудование можно установить в любом месте. Также смета включает момент дополнения системы автоматическими приборами. Установка дополнительного автоматического оборудования оптимизирует меры безопасности.

Двухтрубная система отопления из металлопластиковых труб

Процесс монтажа котла может потребовать составление локальной сметы. Чаще всего, такая смета включает установку подиума для котла и окна. Для обеспечения правильной работы всех сетей, требуется учесть расходы на организацию водоснабжения, так как монтаж отопления своими руками производится параллельно с ним.

Схема системы отопления

Перед началом монтажа системы отопления из ПП труб, стоит выбрать, какая схема разводки вам больше всего подойдёт. Это может быть однотрубная или двухтрубная схема нижней или верхней разводки. Для отопления с естественной циркуляцией подходит двухтрубная схема, в то время как для принудительной применяется и одно- и двухтрубная разводка.

Схема разводки отопительной системы базируется на многих факторах: предпочтении и возможности прокладки труб своими руками, месте расположения радиаторов и котла, дистанции между ними, числа отапливаемых помещений.

Диаметр ПП труб подбирают согласно результатам расчётов магистральной проходимости. На трубах из полимера ГОСТ указывают только наружные диаметры. Поэтому, если вы собрались устанавливать систему теплоснабжения своими руками, внимательно изучите характеристики товара, который покупаете.

Система отопления из ППР труб своими руками (видео)

Монтаж отопительной системы

Рассмотрим монтаж отопления из полипропиленовых труб – процесс, который вызывает множество опасений. Это не беспочвенно, ведь установка своими руками может повлечь ошибки, какие дорого исправляются.

Чтобы произвести надёжное скрепление, требуется разогреть края изделий с внешней стороны и внутренней части муфты на определённой глубине. Далее происходит соединение. В стыковом месте разогретый ПП смешивается и надёжно сваривается.

Первоначально требуется подготовить материал. Трубы, армированные стекловолокном, замеряются и режутся на куски специальной длины. По внешней части делается фаска. Согласно немецкому ГОСТ (DVS-2207-1) у фаски должен быть наклон на 15º и углубление на 2-3 мм.

Отечественный ГОСТ предполагает наклон в 45º и углубление на треть толщины трубы. Для выполнения своими руками фаски подходит любая маркировка ГОСТ, попадающий в эти рамки. Главное, подобрать инструмент, который будет снимать материал плавно и ровно.

Перед сваркой внутренняя часть фаски и изделие очищаются от загрязнений. Соблюдая эти простые правила, вы сможете своими руками реализовать монтаж ППР конструкции на «отлично».

Монтаж «теплого пола» из пластиковых однослойных труб

Сварочный аппарат устанавливается на специальную подставку. На регуляторе требуется выставить температуру в 260º, если он имеется. При этой температуре изделие быстро разогреется, а тефлоновому покрытию насадок не грозит опасность.

После того, как паяльник прогрет, необходимо браться за сварку деталей. Одновременно на дорн насаживается фитинг, а с другой стороны нагревателя в гильзу вставляется труба. После они также быстро и синхронно снимаются и быстро соединяются.

Элементы на нагревателе удерживаются строго определённое время, которое варьируется в зависимости от того, какова толщина стенок и диаметр трубы.

Вхождение трубы в гильзу и фитинга на дрон будет проблематичным. Это связанно с выполнением насадок. Они имеют вид конуса с наклоном в 5º и только в середине диаметр рабочей поверхности и номинальный диаметр трубы совпадают. Гильзу следует довести до упора, но не давить дальше.

Если пережать, в дальнейшем это скажется на проводимости трубы, так как конечно соединенные диаметры образует внутреннее утолщение. Лучше всего замерить до упора гильзу и на трубе отметить такое расстояние до края. Это позволит проконтролировать свои действия.

Производить соединение нагретой трубы и муфты нужно максимально быстро, но ни в коем случае не проворачивать по отношению друг к другу. Только прямая вставка и соблюдение совместимости осей.

На поправку лишь несколько секунд, а после они застынут, и любые движения негативно скажутся на качестве сварки. Поэтому, технические работы своими руками накладывают на вас высокий уровень ответственности за качество монтажа из ППР изделий.

Как соединять полипропиленовые трубы

Здравствуй уважаемый читатель блога «СтройДом».

Полипропиленовые трубы намного удобнее и практичней своих металлических собратьев. Их основные достоинства:

1. легкий монтаж;
2. не большой вес;
3. не подвержены коррозии;
4. не дорогие.

Благодаря своим преимуществам, трубы из полипропилена становятся все более популярными.

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропиленовые трубы между собой можно с помощью спайки или же применяя холодный метод.

1 способ — спаивание полипропиленовых труб

Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.

Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.

Видео: Как правильно паять трубы своими руками

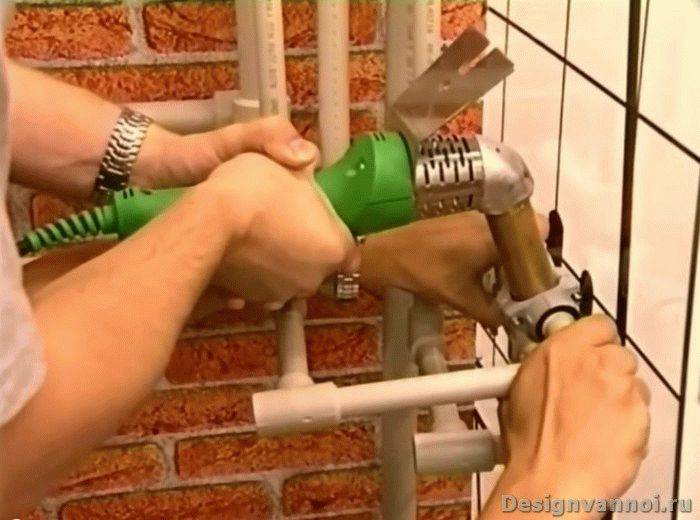

Технология пайки

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.

Этапы спаивания

• Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать полипропиленовые трубы на нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу. Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
• После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубы и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно. Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
• Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
• После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.

Нагретые полипропиленовые трубы быстро остывают, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.

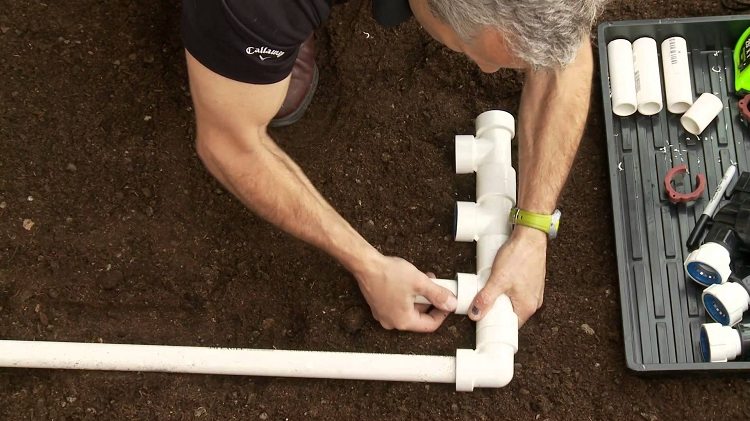

2 способ — соединение полипропиленовых труб без пайки

Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».
Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.

Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд. Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой.

Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.

В заключении хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от Вас потребуется добросовестное и четкое выполнение всех технологических норм.

Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и отопления.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками

Труба полипропиленовая стеклопластиковая, ППР характеристики, маркировка, пластиковые трубы

общая характеристика

Трубы стеклопластиковые составляют серьезную конкуренцию аналогам, армированным алюминиевой фольгой. Эти стояки характеризуются трехслойной конструкцией: полипропилен – стекловолокно – полипропилен. Армирующий слой также выполнен из пропилена, армированного волокнистыми волокнами – стекловолокнами. По своим техническим параметрам сцепление пластика со стекловолокном можно сравнить с прочностью монолита.

Для стеклопластиковых труб характерна следующая маркировка: ППР-ФБ-ППР.

Если сравнивать стояки с алюминиевым и стеклопластиковым каркасом, то у первого варианта есть одно существенное преимущество: изделия обладают большей жесткостью. Это означает, что при монтаже систем длиной от 1,5 метра такие стояки необходимо крепить к стенам специальными креплениями. В противном случае возможно провисание, деформация, выход из строя конструкции.

Относительно диаметров следует отметить, что изделия могут выпускаться диаметром от 20 мм до 110 мм. Именно такие стояки можно встретить в продаже чаще других. Хотя, например, для обустройства теплых полов используются элементы диаметром 17 мм и меньше.

Изделия малых диаметров фиксируются пластиковыми хомутами, а больших — хомутами.

Сравним преимущества и недостатки стеклопластиковой и алюминиевой арматуры

Сравнительная характеристика полипропиленовых труб с алюминиевым слоем и армированных стекловолокном проводится по их основным показателям:

1. Линейное расширение при нагреве. Величина этого показателя одинаковая и колеблется от 0,03 до 0,035 миллиметров на метр.
2. Надежность армирующего слоя. Благодаря особой технологии изготовления слой стеклоткани получается более равномерным, изделия изготавливаются без швов и стыков. Алюминиевая оплетка крепится сваркой, в местах стыков формируется шов, а в некоторых модификациях фольгированное покрытие накладывается внахлест. Можно сделать вывод, что алюминиевый слой проигрывает в этом отношении стеклопластиковой арматуре.
3. Сопротивление материала диффузии кислорода. Слой стекловолокна надежно защищает полость от проникновения молекул кислорода. Фольговое покрытие является кислородопроницаемым, что приводит к развитию кислородной коррозии.
4. Простота установки и прочность соединений. Пайка полипропиленовых труб с алюминиевым слоем требует внимания и аккуратности. Чтобы не повредить армирующий слой, выполняется предварительная зачистка. Полипропиленовая труба, армированная стекловолокном, собирается без предварительной обработки.
5. Теплопроводность. По сравнению с трубами, армированными стекловолокном, трубы из полипропиленовых труб с алюминиевым слоем нагреваются быстрее.
6. Экологическая безопасность. Полипропилен не выделяет токсичных веществ, поэтому допускается установка из этого сырья в жилых помещениях и общественных зданиях.
7. Пластик. Оба вида изделий одинаково хорошо работают в условиях перегрева высокой температурой теплоносителя. Даже при контакте с горячей водой, нагретой до точки кипения, трубопровод сохраняет первоначальную форму и целостность системы.

Если сравнить технологию производства армированных полипропиленовых труб, то напрашивается вывод, что армирование стеклопластиком является более совершенной разработкой с большими перспективами развития.

Изделия из полипропилена

Технические характеристики полипропиленовых труб, армированных стекловолокном, зависят от полимера, используемого для их изготовления. Вся продукция маркируется, что позволяет сразу определить области использования трубчатых деталей.

Давайте узнаем, что означают маркировки на трубах. Итак, PPR — английское, а PPR — русское название означает, что это Полипропиленовая труба, изготовленная из сополимера Рэндом.

Такие полипропиленовые трубы, армированные стекловолокном, применяются для систем отопления, водоснабжения, вентиляции, промышленных трубопроводов.

При устройстве инженерных сетей все чаще используются трубы ППР, армированные стекловолокном. В этом нет ничего странного, так как они надежны, достаточно легки, и проблем с их установкой гораздо меньше.

Другим важным фактором является стоимость. Например, цена труб ППР, армированных стекловолокном для отопления, ниже металлических аналогов, что позволяет экономить семейный бюджет. Эти, а также другие характеристики, которыми обладает полипропиленовая труба, армированная стекловолокном, способствовали ее популяризации и применению в различных сферах народного хозяйства.

Читайте из этой статьи: Основные характеристики и область применения полипропиленовых труб, диаметр и что влияет на их выбор. Классификация по давлению и составу сырья. Полярные вопросы и ответы на них.

Примерная стоимость стеклопластиковых труб

Современный ассортимент описываемой в статье продукции достаточно велик, поэтому и производителей много. Тем не менее все они изготавливают трубы по ГОСТу, а потому размеры и характеристики должны быть идентичными. Но все же давайте ознакомимся с особенностями нескольких видов труб, а также узнаем сегодняшние среднерыночные цены. Для удобства посетителей нашего сайта вся информация ниже представлена ​​в виде небольшой таблицы.

Табл. Сколько стоит стеклопластиковые трубы — цены, характеристики.

Наименование, фото	Краткое описание	Средняя рыночная стоимость, в рубелях
1. Профиль. 6 сантиметров (ВхШхТ). Что касается веса, то в данном случае он составляет 3,14 килограмма на погонный метр.	От 1250 за метр
2. Профильная труба из стеклопластика	Аналогичное изделие, отличаются только габариты (в данном случае они 18х6х0,6 сантиметра) и, соответственно, вес. Плотность при этом колеблется от 1750 до 2100 килограммов на кубический метр. Отметим также, что удельная прочность этого материала такая же, как и у качественной стали.	Из 2200
3. Труба гофрированная стеклопластиковая	Размеры данного изделия 3,4х0,9сантиметров, а вес составляет 500 граммов на метр длины. Внутренний диаметр такой трубы составляет 2,5 сантиметра.	От 200
4. Круглая труба стеклопластиковая	Наружный диаметр 7 сантиметров, внутренний диаметр 5,5 сантиметров. Стенки изделия имеют толщину 1,5 сантиметра. Масса составляет 2,8 килограмма на метр длины.	Из 1150
5. Труба стеклопластиковая круглая	По своим характеристикам это изделие очень похоже на предыдущее — его внешний диаметр тоже 7 сантиметров, но внутренний уже 6 сантиметров. Стены толщиной в один сантиметр.	От 800

Внимание! Как видите, стоимость может быть разной и зависит от конкретной формы изделий, их габаритов и толщины стенок. Также цена может варьироваться в зависимости от конкретного производителя, но не сильно. Как бы то ни было, в любом случае есть из чего выбрать.

Видео — Преимущества стеклопластиковых труб

Какие бывают виды полимерных труб

На данное время известно 2 вида полимерных изделий:

• однослойный;
• многослойный.

Каковы характеристики каждого вида продукции?

Однослойные

Существует 4 модификации монолитных полипропиленовых стояков, применяемых для отопления или водоснабжения.

1-й тип: трубы ППН.

Для их производства используется гомополипропилен. Применяются в инженерных трубопроводных сооружениях холодного водоснабжения, вентиляции, промышленных магистралях.

2-й тип: трубы РРВ.

Производство основано на блок-сополимере полипропилена. Изделия предназначены для монтажа теплых полов, сетей холодного водоснабжения.

3-й тип: трубы PPR.

Материал для изготовления деталей — статистический сополимер полипропилена. Основное свойство вещества – способствовать равномерному распределению нагрузок на внутренние стенки трубопроводов.

Горячее, холодное водоснабжение, системы теплого пола, водяное радиаторное отопление — вот перечень областей применения данного типа стояков.

4-й тип: трубы из полипропилена.

Основная характеристика продукции: для производства используется полипропилен с повышенной термостойкостью.

Детали такой линии способны выдерживать температуру транспортируемой среды до +95⁰С. При необходимости в короткие сроки возможна транспортировка среды с температурой до +110⁰С.

Первые три аналога рассчитаны на работу при температуре около +70⁰С. В кратковременном режиме допускается работа при несколько более высоких температурных показателях.

Изделия 3-го типа покрыты специальной оболочкой, которая способна полностью устранить негативное воздействие ультрафиолета.

Важно! Не используйте часто работу системы в режиме предельно допустимых параметров.

О многослойных аналогах

Полипропиленовые (ПП) трубы, состоящие из нескольких слоев, армированных стекловолокном, применяются для отопления, водоснабжения. По сравнению с твердыми конструкциями изделия из ПП практически не изменяют своих линейных размеров при высоких температурах транспортируемой среды. Благодаря этому свойству значительно расширяется сфера применения сплошных коммуникаций.

Можно выделить следующие модификации многослойных стояков.

Изделия, для армирования которых используется перфорированная алюминиевая фольга.

Характеризуются наличием на наружном или среднем слое отверстий малого диаметра в виде сетки. Прочность связи с полимером осуществляется за счет вязкости, а также текучести вещества, проникающего в отверстия алюминиевого слоя.

Преимущества продукта

• Низкий коэффициент линейного расширения;
• повышенной прочности.

Минусы

• В процессе сварки с арматурой достаточно надежно стыкуется только верхний слой стояка;
• перед сваркой необходимо снять алюминиевую арматуру, так как невыполнение этого требования может привести к некачественному соединению.

Полипропиленовые трубы с армированием сплошной алюминиевой фольгой.

Фольга может располагаться как на внешнем, так и на среднем слое трубной части, но обязательно, чтобы полимерные слои располагались с обеих сторон металла.

Перед началом сварки необходимо распилить стояки. Благодаря процедуре исключается возможность контакта алюминия с движущейся средой.

Преимущества

• Низкий коэффициент теплового расширения;
• повышенные прочностные характеристики.

К недостаткам можно отнести:

• не все прослойки свариваются надежно. В местах сварки абсолютно надежно прикрепить только наружный слой;
• обязательное удаление ненужных остатков алюминия, что занимает много времени.

Важно! Чтобы снять алюминиевый слой перед сваркой, нужно использовать специальный инструмент. Его цель: точно измерить глубину, на которую следует опустить трубы в фитинги, чтобы на одинаковом расстоянии очистить внутреннюю поверхность.

Невыполнение этого требования может привести к ненадежному соединению, что чревато возникновением электрохимических процессов при контакте фольги с водой.

Некоторыми предприятиями освоен выпуск коммуникаций данного типа, конструкция которых не предусматривает предварительной очистки перед сваркой.

Изделия ПП с полиэтиленовым армированием.

То есть внешний слой трубы выглядит как толстый полиэтиленовый слой.

Преимущества

• Малый коэффициент теплового расширения;
• не требует очистки перед сваркой;
• функционирование при высоких температурах.

Минусы

• При стыковке надежное соединение фурнитуры возможно только с наружным слоем;
• не исключен полный контакт транспортируемой среды с полиэтиленом;
• прочностные характеристики хотят быть лучшими, так как слои соединяются друг с другом с помощью клея.

Полипропиленовая труба с армированием из стекловолокна.

Особенность конструкции: наличие среднего полипропиленового слоя с наполнителем в виде стеклоткани. Наполнители часто делают цветными, чтобы лучше их визуально различать.

Преимуществ у этого вида связи больше, чем у предыдущих аналогов вместе взятых.

Во-первых:

конструкции с армированными стекловолокном трубами для отопления или водоснабжения отличаются высокой прочностью и прочностью.

Во-вторых:

для армированных стеклопластиком стояков характерен относительно низкий коэффициент теплового расширения, который примерно на 25% меньше, чем у неармированных аналогов.

В-третьих:

перед горячей стыковкой нет необходимости зачищать торцы соединяемых элементов.

В-четвертых:

стеклопластиковая леска повышенной жесткости.

Элементы из стеклопластика имеют один недостаток, и то до конца не доказанный: проникновение кислорода через материал.

При полном подтверждении этого факта возможен ускоренный процесс коррозии металла, из которого изготовлены котлы.

Теоретически такой минус возможен, но на практике исследования еще ведутся.

Технология изготовления

Современная промышленность успешно реализует 4 принципиально разные технологии, позволяющие производить трубную стеклопластиковую продукцию в различных ценовых сегментах:

Рекомендуем ознакомиться с: Муфты термоусадочные для защиты швов пенополиуретановых труб

Намотка (намотка)

Простая и высокоэффективная технология. Он может быть простым и непрерывным. Подразумевает использование различных полимерных компонентов: термопластичных (полипропилен, полиамид, полиэтилен и др.) или термореактивных (полиэфиры, эпоксидные смолы, фенолформальдегиды и др.).

Стекловолокно можно укладывать различными способами. На крупных промышленных предприятиях реализуются 4 варианта:

• Спирально-кольцевой … Укладочный механизм движется поступательно вдоль вращающейся заготовки, наматывая на нее слой волокон. Требуемая толщина стенки достигается в зависимости от количества прогонов. Применяется при изготовлении изделий из стеклопластика высокого давления, применяемых в ответственных областях работ: в линиях электропередач, ракетной технике и др. Процесс производства сложен и дорог; не используется для крупногабаритных изделий.
• Продольно-поперечная … Машина укладывает продольные и поперечные волокна материала независимо друг от друга.
• Спиральная лента . .. Упрощенный вариант, позволяющий производить недорогие и практичные изделия за счет некоторого снижения прочности. Продукция востребована при монтаже сетей низкого и среднего давления.
• Продольно-поперечная косая … Инновационная технология, разработанная специально для ВПК.

Литье (центробежное литье)

Технология предусматривает изготовление трубы в обратном порядке — от наружной стенки к внутренней. Этот способ позволяет увеличивать толщину стенки практически без ограничений. Трубы обладают высокой кольцевой жесткостью и легко выдерживают большие осевые нагрузки.

Протяжка (пултрузия)

Стекловолоконные нити, пропитанные смесью смол, проходят через формующий узел, где за счет протягивающего действия им придается необходимая конфигурация. Лучше всего подходит для производства изделий, используемых при строительстве систем водоснабжения, отопления, канализации.

Экструзия (экструзия)

Самая дешевая технология. Вязкая пастообразная заготовка непрерывно продавливается через формовочный узел. Смешение стекловолокна и смолы происходит хаотично, поэтому изделия не имеют сплошного армирования. Это негативно влияет на производительность.

Способы соединения элементов между собой

Трубы ППР, армированные стекловолокном, могут быть соединены в единую конструкцию диффузионной сваркой или фитингами (переходники, муфты, тройники и другие детали).

В каждом из способов используется специальный паяльник, так называемый сварочный аппарат. Состыкованные таким образом стояки создают монолитную неразборную конструкцию.

Наличие специальных переходников в виде резьбовых, фланцевых соединений позволяет крепить полипропиленовую трубу ППР, армированную стекловолокном, с металлической линией, соответствующей фитингам.

Что такое труба из полипропиленового волокна, армированного стекловолокном

Эти изделия представляют собой трехслойные полипропиленовые трубы, армированные стекловолокном FIBER.

Отличаются:

• повышенной стойкостью к коррозионным процессам и химическим воздействиям;
• сопротивление истиранию;
• гигиена. Благодаря этому свойству продукция нашла свое применение при монтаже трубопроводов питьевой воды;
• экологическая безопасность;
• длительный срок службы;
• простота установки.

Кроме того, продукты универсальны в использовании.

Это проявляется в том, что используются:

• при устройстве теплых полов, водяного отопления;
• для подачи горячей, холодной воды;
• в процессе обустройства дренажных, канализационных систем.

Благодаря конструктивным особенностям стояков изделие практически не меняет своих линейных размеров, что очень важно при монтаже отопительных и вентиляционных коммуникаций.

Разновидности

Для реализации различных инженерных проектов существует несколько разновидностей изделий из стеклопластика. Они отличаются прочностью, долговечностью, областью применения и, как следствие, конечной стоимостью.

Рекомендуем ознакомиться с: Медные трубы и их применение в кондиционерах

В первую очередь на прочностные характеристики трубы влияет тип и концентрация смол, добавляемых в смесь в процессе производства. Технология позволяет использовать изофталевые, ортофталевые, бифенольные смолы. Это повышает устойчивость к солям, кислотам и щелочным соединениям.

Также повышаются прочностные характеристики трубы за счет увеличения количества слоев:

• Однослойная труба. Изготавливается методом намотки из чистого композитного материала. Отличается невысокой стоимостью и относительно низкими эксплуатационными характеристиками.
• Труба двухслойная. Имеет дополнительную внешнюю оболочку, защищающую изделие от механических повреждений, разрушительного воздействия ультрафиолета и других агрессивных сред.
• Трехслойная труба. Каждый слой полимера покрыт защитной полиэтиленовой оболочкой. Слои соединяются вместе посредством высокотемпературной полимеризации. Слой, расположенный в центре, является силовым. Его задача – усилить прочность изделия.

При выборе стеклопластиковых труб для реализации проекта стоит ориентироваться на несколько важных моментов:

• Материал трубы должен быть свободен от включений посторонних элементов.
• Поверхность должна быть идеально ровной и гладкой, без вмятин и выпуклостей.
• Край каждого изделия не должен иметь расслоений и трещин – это явный признак браковки.

Важно! Трубы из стеклопластика можно резать, затачивать или сверлить. Качественный продукт не меняет своих характеристик от этих механических воздействий.

Как правильно выбрать

Этим вопросом задаются все, кто занимается обустройством трубных конструкций при ремонте или при строительстве нового дома. Главное, чтобы планируемая магистраль была качественной и дешевой.

Для оптимального решения вопроса необходимо знание технических характеристик системы, которую планируется построить.

Специалисты советуют придерживаться определенных рекомендаций относительно других характеристик, основными из которых являются:

• диаметр;
• давление;
• производителей.

А дальше — подробнее.

Требуемые диаметры.

Современный рынок насыщен изделиями диаметром 20-110 мм.

В быту чаще всего используются элементы диаметром до 40 мм. Стояки такой толщины используются для обустройства систем отопления, вентиляции, горячего и холодного водоснабжения.

В некоторых случаях требуются максимально точные расчеты при прокладке тех или иных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые по формулам произведут необходимые расчеты. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно подскажут, какого диаметра стояк следует использовать в том или ином случае.

На какое давление рассчитаны детали?

Человеку, не знакомому со спецификой такой работы, задача выбора стояка, способного выдержать определенное давление, кажется достаточно сложной. Но это на первый взгляд. На самом деле проблема решается просто.

Для этого необходимо: знать, на какое давление рассчитана система отопления или водоснабжения и… уметь читать. Это означает, что поскольку на всех трубах ППР, армированных стекловолокном, есть маркировка, в ней содержится вся информация о продукте. Именно там написано, на какое максимальное давление рассчитано изделие.

Преимущественно в быту используются коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться в магистралях с давлением до 20 атм. Это число завышено, так как в бытовых сетях такого давления не наблюдается. Например, в системах отопления одноэтажных домов номинальное давление составляет 2,5 – 4 атмосферы. Но запас прочности не помешает.

В зависимости от диаметра необходимо подобрать соответствующую фурнитуру.

Важно! Оптимальный вариант подбора труб, фитингов – это наличие деталей не только одного диаметра, но и одного производителя. При монтаже конструкции из таких элементов исключены минимальные проблемы.

Производители

Правильный выбор стояков PPR также включает в себя выбор производителя. Нет одной конкретной компании, продукция которой удовлетворила бы всех покупателей.

Вопрос во избежание лишних проблем. Поэтому предпочтение следует отдавать той (или той) компании, чья репутация на рынке аналогичных товаров безупречна.

Компании из Европы имеют в этом отношении некоторое преимущество. Высокое качество, надежность в эксплуатации, доступная цена, а это значит, что продукция компаний из Германии и Чехии пользуется популярностью.

За последние годы значительно выросло качество товаров из Турции и Китая.

Немного отстают от них отечественные производители, продукция которых сегодня отличается не только сравнительно невысокими ценами, но и надлежащим качеством. Выбор ваш. Главное не покупать подделки. Поэтому покупайте товар в фирменных магазинах, требуя при этом сертификат качества.

Помимо перечисленных есть и другие причины, влияющие на выбор товара. Есть, правда, одно но: о сроке службы изделий из белого полипропилена мы совсем не вспомнили. Для этого есть причина. Соблюдая требования правильной эксплуатации, элементы конструкции трубопровода вполне способны выдержать тот период времени, который необходим для начала очередного капитального ремонта здания.

Таковы сегодня материалы.

Особенности внешнего вида стеклопластиковых труб

Изготовление данного вида труб зародилось в 50-х годах прошлого века, так как именно тогда производство эпоксидных смол приобрело промышленные масштабы. Эта технология, как и любая другая новинка, поначалу не пользовалась большой популярностью: у людей не было опыта использования стеклопластика, к тому же традиционные материалы (например, алюминий или сталь) стоили относительно недорого.

Однако через 10-15 лет ситуация резко изменилась. По какой причине?

1. В первую очередь это связано с тем, что стоимость стали и цветных металлов значительно выросла.
2. Насосно-компрессорные трубы из стеклопластика имели преимущество перед стальными трубами — мало весили и отличались устойчивостью к коррозии (трубы не страдали от длительного контакта с соленой водой, чего нельзя сказать об их «конкурентах») .
3. Еще одна причина, которая во многом касается предыдущей, заключается в том, что начала развиваться коммерческая разработка газовых/нефтяных месторождений.
4. И, наконец, изменилась сама технология производства – теперь стеклопластиковые трубы стоили дешевле и становились все более прочными.

Совершенно очевидно, что результатов долго ждать не пришлось — к концу шестидесятых годов из США ворвалась на рынок строительных материалов высококачественные стеклопластиковые трубы высокого давления. Изначально продукция компании покорила Северную Америку, а потому перебралась на рынок Ближнего Востока. Уже в восьмидесятых годах в игру вступили европейские страны, а некоторое время спустя – Советский Союз.

Видео — Трубы из стекловолокна

Гибридный водонагреватель Руководство по установке своими руками

Гибридные электрические водонагреватели (также известные как водонагреватели с тепловым насосом) являются наиболее эффективными из доступных водонагревателей. Они сокращают потребление энергии для нагрева воды до 50% и могут сэкономить сотни долларов в год на затратах на электроэнергию. Вы также можете питать гибридный водонагреватель от возобновляемой энергии.

На что обратить внимание перед покупкой гибридного водонагревателя

При выборе следующего водонагревателя необходимо учитывать множество факторов. Гибридные водонагреватели могут быть отличным вариантом, но перед покупкой нового бака следует учесть следующее:

• Убедитесь, что в вашем водонагревателе имеется достаточная мощность, проверив требования модели, которую вы покупаете. Всегда консультируйтесь с электриком, если у вас есть вопросы.
• Определите, подходит ли ваше местоположение для гибридного водонагревателя.
  • Надлежащая вентиляция. Большинство резервуаров необходимо устанавливать в помещении площадью 700 кубических футов или более (например, 7 футов x 10 футов x 10 футов). В качестве альтернативы водонагреватель может быть выведен в более просторное помещение/снаружи.
  • Достаточная высота: резервуары гибридных водонагревателей выше, чем традиционные электрические резервуары, поэтому перед покупкой убедитесь, что ваше пространство соответствует требованиям производителя.
  • Прилегающие помещения: Гибридные водонагреватели могут быть более шумными, чем традиционные водонагреватели, и при установке без воздуховодов холодный воздух будет выбрасываться прямо в непосредственной близости. Убедитесь, что бак не установлен в месте, которое негативно повлияет на комфорт в вашем доме.

Если вы планируете приобрести гибридный водонагреватель и хотите установить его самостоятельно, выполните следующие действия. И помните, если у вас есть сомнения, всегда обращайтесь к профессиональному установщику, например, к торговому партнеру Energy Trust.

Безопасность превыше всего

Прежде чем начать, всегда выключайте автоматический выключатель и трижды проверяйте подачу электроэнергии, чтобы убедиться, что к существующему резервуару не подается питание. Будьте осторожны, поднимая и перемещая предметы, и помните, что гибридные водонагреватели очень тяжелые. Также помните о протечках или стоячей воде, из-за которых можно поскользнуться.

Пошаговое видео

Шаг 1: Что вам понадобится

Инструменты:

• Набор отверток и ключей
• Дрель
• Рулетка
• Тефлоновая лента
• Уровень
• Стремянка
• Тестер электрического тока
• Садовый шланг
• Труборез или ножовка

Расходные материалы:

• Гибридный водонагреватель
• Трубы водопроводные
  • Трубка PEX
  • Гибкий источник питания
• Изолента и колпачки
• Изоляция труб
• Сейсмостойкие ремни
• Нижняя панель (изоляция из жесткого пенопласта)
• Дренажный поддон
• Прокладки при необходимости

>Начните видео с 1:40 для этого шага

Шаг 2: Вывод из эксплуатации и демонтаж

1. Чтобы демонтировать старый водонагреватель, сначала отключите электропитание агрегата в распределительной коробке. Проверьте с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините электрические соединения.
2. Отключите подачу воды к агрегату и отсоедините водопроводные соединения.
3. Слейте воду из устройства с помощью садового шланга. Насос может понадобиться, если вы работаете в подвале или на неровной поверхности.
4. Демонтаж устройства должен выполняться вдвоем, поэтому обратитесь за помощью и при необходимости используйте ручную тележку.

>Начните видео в 6:24 для этого шага

Утилизация вашего старого водонагревателя

Воспользуйтесь инструментом «Найти переработчика» на сайте www.oregonmetro.gov, чтобы утилизировать свой старый водонагреватель. Вы также можете заглянуть в службы по вывозу мусора, в местные центры отходов или в Habitat for Humanity или в подобные магазины повторного использования.

Шаг 3. Разместите новый блок и установите сейсмостойкие ремни

1. Используйте сливной поддон водонагревателя в качестве маркера места установки — вы можете избежать возможного затопления, поместив водонагреватель на дренажный поддон и проложив трубу от поддон к сливу.
   Если у вашего водонагревателя его нет, измерьте трубы горячей и холодной воды, чтобы обеспечить надлежащий зазор для нового устройства.
2. Поместите водонагреватель на нижнюю панель, при необходимости обрежьте и удалите старые трубы.
3. Установите сейсмостойкие ремни.
4. Убедитесь, что воздушный фильтр и передняя панель доступны.
5. Убедитесь, что устройство выровнено. При необходимости используйте прокладки. Прокладка — это кусок материала, используемый для выравнивания, который сужается от очень тонкого на одном конце до очень толстого на дальнем конце. Прокладки могут быть пластиковыми, металлическими или деревянными.

>Начните видео в 11:58 для этого шага

Шаг 4: Соедините трубы

1. Соедините водопроводные трубы с помощью гибких труб (без пайки, хомутов или клея). Используйте тефлоновую ленту на всех резьбовых соединениях.
2. Установите предохранительный клапан температуры/давления (TPV). Инструкции по установке см. в руководстве по эксплуатации вашего водонагревателя.
3. Изолируйте горячее водоснабжение с помощью гибкой изоляции труб для максимального энергосбережения.
4. После того, как вы обезопасите себя, вы можете начать пополнять свой отряд. Во-первых, откройте кран с горячей водой в вашем доме (это позволит воздуху выйти, когда вы наполните бак). Затем включите подачу холодной воды к агрегату. Бак полон, когда из крана идет постоянный поток.

>Начните видео в 18:07 для этого шага

Шаг 5: Установка дренажа

1. Направьте ПВХ-трубу от дренажного отверстия к дренажному отверстию. Вы можете направить воду к существующему стоку, такому как стиральная машина. Если слив осуществляется на открытом воздухе, изолируйте его, чтобы предотвратить замерзание.
2. Если дренажа нет, требуется конденсатный насос. Следуйте инструкциям вашего устройства.

>Запустите видео в 19:30 для этого шага

Шаг 6: Установите электрические соединения

Для подключения электропроводки следуйте инструкциям в руководстве по эксплуатации вашего устройства и проверьте напряжение с помощью тестера электрического тока.
