Однотрубная система отопления частного – Однотрубная система отопления частного дома: схемы, варианты

Однотрубная система отопления частного дома своими руками — схема, как сделать

Отопление с одним контуром привлекательно своей простотой и надежностью, поэтому хозяева загородных домов берутся за реализацию этого проекта без опасений получить отрицательный результат. Но существует одна оговорка: однотрубное отопление будет эффективным только в домах с небольшой отапливаемой площадью и с 1-3 этажами…

Как сделать однотрубную систему отопления своими руками

Отопление с одним контуром привлекательно своей простотой и надежностью, поэтому хозяева загородных домов берутся за реализацию этого проекта без опасений получить отрицательный результат. Но существует одна оговорка: однотрубное отопление будет эффективным только в домах с небольшой отапливаемой площадью и с 1-3 этажами. Почему это условие рекомендуется соблюдать – расскажем ниже. Кроме того, для полного понимания, какое отопление частного дома вам подойдет лучше – однотрубное или двухконтурное-  необходимо заранее изучить устройство и схему разводки и подключения оборудования в один контур.

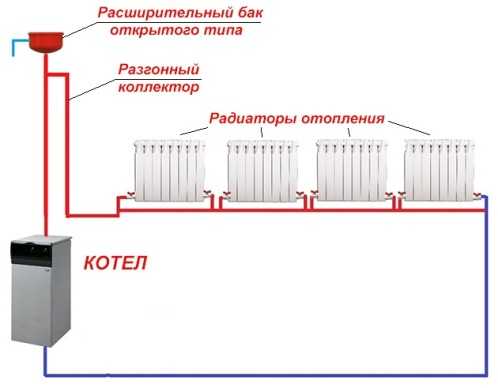

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее вк

derevyannie-doma.com

Однотрубная система отопления частного дома — схемы, варианты



Отопление с одним контуром привлекательно своей простотой и надежностью, поэтому хозяева загородных домов берутся за реализацию этого проекта без опасений получить отрицательный результат. Но существует одна оговорка: однотрубное отопление будет эффективным только в домах с небольшой отапливаемой площадью и с 1-3 этажами. Почему это условие рекомендуется соблюдать – расскажем ниже. Кроме того, для полного понимания, какое отопление частного дома вам подойдет лучше – однотрубное или двухконтурное-  необходимо заранее изучить устройство и схему разводки и подключения оборудования в один контур.

Блок: 1/4 | Кол-во символов: 611
Источник: https://gidpotrubam.ru/otoplenie/odnotrubnaya-sistema-otopleniya

Разделы статьи

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

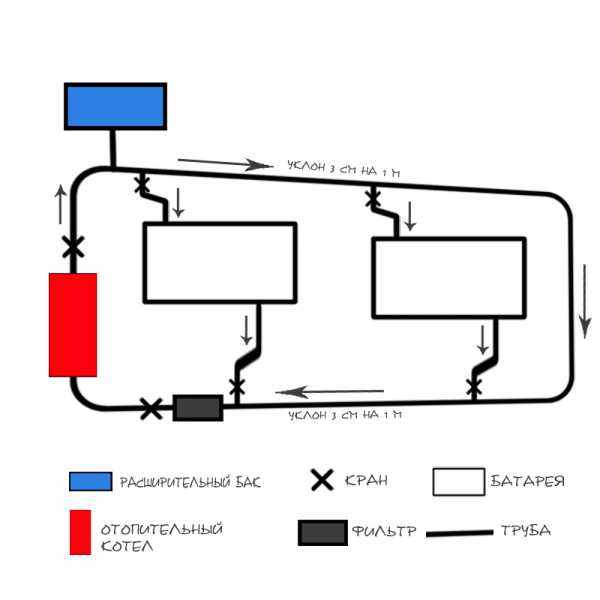

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

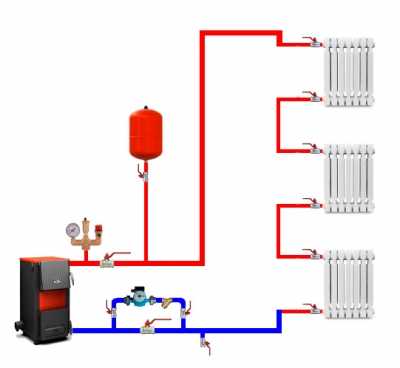

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Блок: 2/4 | Кол-во символов: 2828
Источник: https://gidpotrubam.ru/otoplenie/odnotrubnaya-sistema-otopleniya

Выбор отопительного котла

Водяное отопление по одноконтурной схеме предполагает проводить одну трубу, и такую небольшую нагрузку можно поддерживать котлом любого типа – электрическим, газовым, твердо- или жидкотопливным, комбинированным агрегатом. Поэтому выбор котла чаще всего зависит от доступности того или иного вида топлива в конкретном регионе.

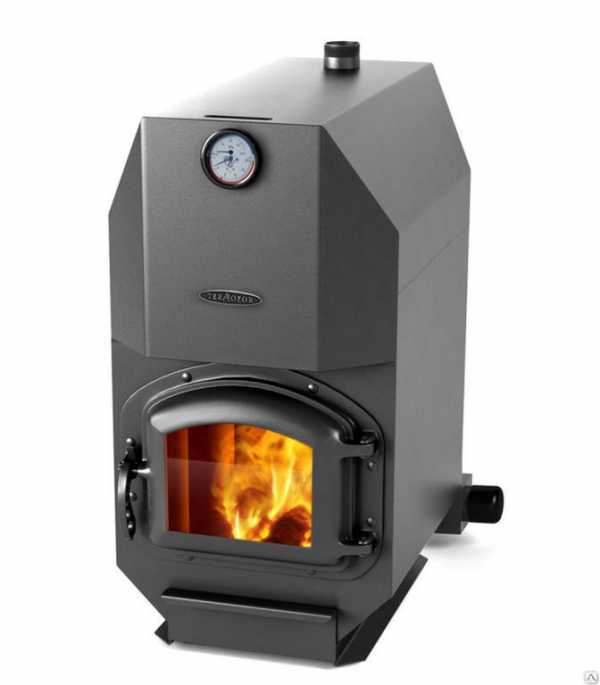

Без подведенного газа из центрального газопровода проще и дешевле будет сделать отопление в частном доме на твердом топливе – дровах, угле, пеллетах.

Электрический котел отопления – крайняя мера, при условии отсутствия газа или места для хранения большого объема дров или угля.

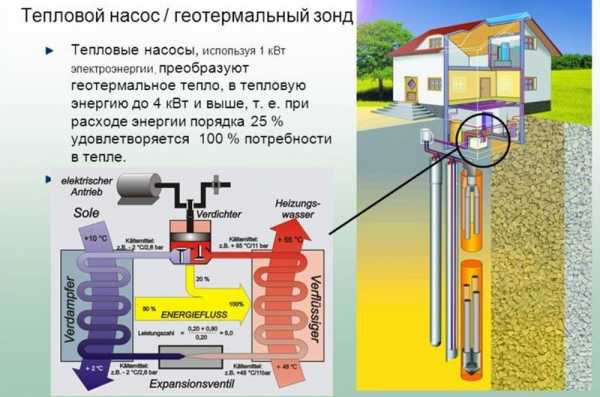

Геотермальные котлы и источники энергии на солнечных батареях мы пока не рассматриваем в силу их редкого использования и дороговизны приобретения и монтажа.

Выбрав котле, необходимо определиться с его тепловой мощностью. Стандартная формула расчета – на 10 м2 отапливаемой площади нужно потратить 1 kW тепловой энергии. Дальше все просто: для расчета общей мощности котла необходимо перемножить длину и ширину здания, разделить результат на 10, умножить новый результат на 1 kW.

Пример: при габаритах дома 9 х 12 метров тепловую мощность котла получим так: ((12 х 9) / 10) х 1 kW = 10,8 kW. Но это – не окончательные цифры: к нашим 10,8 kW прибавьте до 20% запаса, когда котел отопления дома вынужден работать длительное время на полную мощность – при низких температурах или пристроенном помещении, которое раньше не входил в расчеты мощности. Конечный результат -12-14 kW.

Важно: Существует один небольшой нюанс, на который мало кто обращает внимание — в каком направлении будет перемещаться теплоноситель. Это будет видно на самом котле – вправо или влево смотрят входной (обратка) и выходной (подача) патрубки. Требуемое направление подключения определяется на месте установки котла своими руками, и никак иначе.

Блок: 3/4 | Кол-во символов: 1854
Источник: https://gidpotrubam.ru/otoplenie/odnotrubnaya-sistema-otopleniya

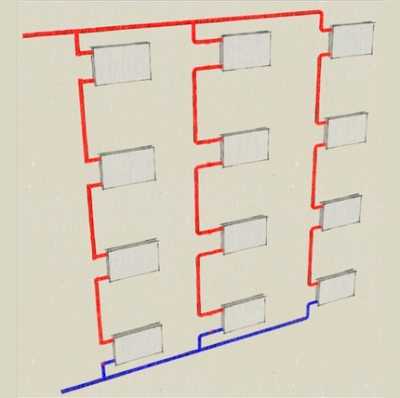

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж

.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия на материалах;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Блок: 4/9 | Кол-во символов: 3260
Источник: https://remont-system.ru/otopitelnye-sistemy/shemy-otopleniya-chastnogo-doma-svoimi-rukami

Монтаж отопления с однотрубной системой

Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.

Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.

Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.

Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.

Расширительный бачок должен находится в самой высокой точке системы отопления

Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.

Конечно же, при монтаже такой схемы, как однотрубная нижняя разводка системы отопления или нижняя, нужно смонтировать узел, который будет служить для наполнения водой системы, а также через него можно будет слить воду.

После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.

Блок: 5/5 | Кол-во символов: 2334
Источник: https://otoplenie-doma.org/odnotrubnaya-sistema-otopleniya.html

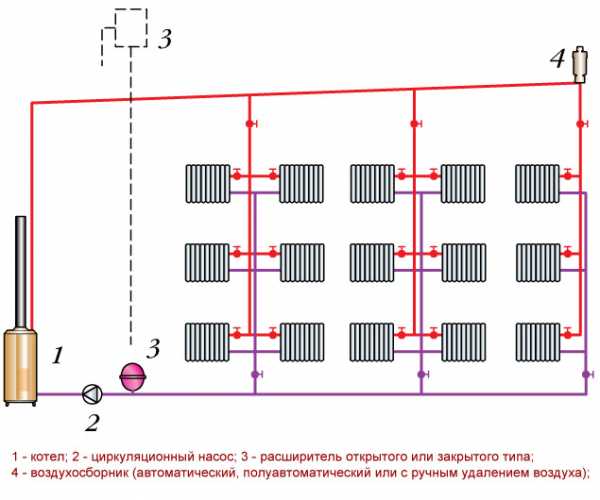

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

• можно отапливать многоэтажные здания;
• экономия на спускниках воздуха;
• можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

• повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
• в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Блок: 7/9 | Кол-во символов: 1992
Источник: https://remont-system.ru/otopitelnye-sistemy/shemy-otopleniya-chastnogo-doma-svoimi-rukami

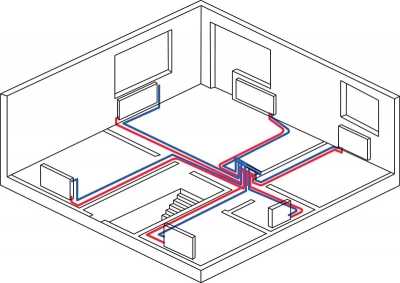

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

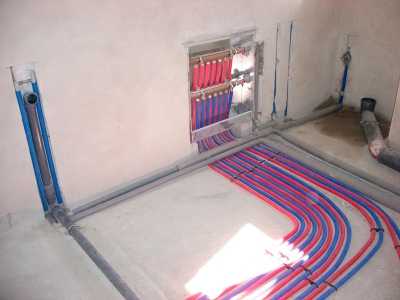

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу

kachestvolife.club

Однотрубная система отопления с принудительной циркуляцией: требования, монтаж

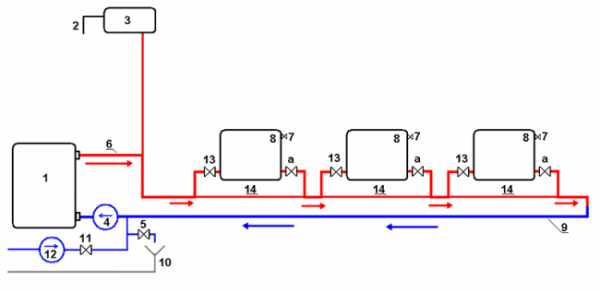

Однотрубная система отопления с принудительной циркуляцией — кольцевой контур, в который заливается жидкий теплоноситель. Перемещение носителя осуществляется при помощи насосной группы, что избавляет от монтажа труб с уклоном.

Однотрубная система отопления с принудительной циркуляцией

Содержание статьи:

Общие требования к насосной группе

Особенностью однотрубной систем отопления считается объединение провода подачи и вывода. Она заполняется антифризом или водопроводной водой. Для воды необходимо изготовить специальный подвод. Чтобы обеспечить удаление теплоносителя, делают выводной кран с вентилем. На бачок, через который проводят заполнение, рекомендуется установить фильтр.

Технические особенности основных узлов

Жидкость при нагреве в котловом змеевике в дальнейшем поступает в трубопровод, в нем она отдает свою накопленную энергию проходя через радиаторы. Остывший теплоноситель поступает через нагнетающий насос в обратную магистраль, а затем обратно в котел. Чтобы предотвратить аварийные ситуации рекомендуется устанавливать расширительные бачки, их монтируют выше уровня прохождения первичного контура с нагретым носителем.

В системе контура отопления необходимо применять блок защиты, в конструкцию которого входят:

• отвод воздуха;
• специальный клапан предохранения;
• датчики измерения температуры и давления.

При увеличении давления система защиты предотвратит возникновение неисправности и выровняет значения основных характеристик жидкости. Благодаря термометру можно устанавливать необходимую температуру. Для упрощения установки блок защиты изготавливается как единый механизм.

Гидравлический насос производит подталкивание остывшей жидкости обратно к змеевику в котле. При этом в насосной группе применяют трубы меньшего диаметра, чем в естественном контуре. Насос позволяет преодолевать возникающее сопротивление.

Подбор диаметра труб

Внутренний диаметр труб не подбирается, а рассчитывается с учетом мощности системы, сопротивления на различных участках контура отопления. При расчете рекомендуется обратить внимание на такие моменты:

• внутренний диаметр стояковой части выполняют больше магистральной части;
• к радиаторам необходимо подводить трубопровод меньшего размера, чем магистральные;
• при изготовлении байпаса рекомендуют использовать самый маленький диаметр в контуре.
• при расчете рекомендуется учитывать материал, из которого выполняют систему отопления.

Для чего нужна принудительная циркуляция

В естественных системах, чтобы носитель равномерно распределял тепло в батареях отопления, трубы монтируют с уклоном.  В одноэтажных частных домах такие условия соблюдать легко. При установке труб по большому периметру и на несколько этажей в системе могут возникать воздушные пробки. Кроме того, жидкость остывает и крайние радиаторы не получают энергии.

При воздушной пробке теплоноситель прекращает движение, что приведет к перегреву и преждевременному выходу из строя некоторых приборов нагревательного котла. Для устранения таких проблем и неисправностей необходимо применять циркуляционный насос. С его помощью можно сократить потери тепла и ускорить перемещение жидкости в системе.

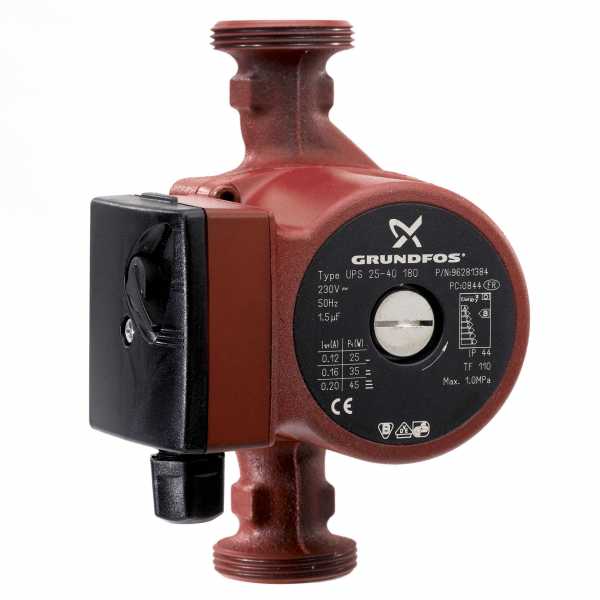

Насос для принудительной циркуляции

Преимущества и недостатки однотрубных систем отопления

К достоинствам относят:

• низкую цену контура;
• легкий монтаж системы;
• стойкость к гидравлическим режимам;
• ускоренный нагрев контура отопления;

В систему возможно устанавливать регулирующую и запорную арматуру, а также защитные механизмы, повышающие номинальную мощность отопительного котла.

Единственным недостатком считается неравномерный нагрев частей системы, в зависимости от удаления от котла.

Отличие однотрубной и двухтрубной систем отопления

При монтаже отопления ориентируются на два способа установки контура:

• одноконтурный;
• двухконтурный.

Отличием этих способов считают специфику подключения теплообменника к магистральному проводу. Одноконтурные представляют собой кольцевую замкнутую систему. В трубопровод устанавливают радиаторы, а магистраль протягивается от котла и замыкается на нем.

Двухконтурный метод представляет собой две линии, устанавливаемые параллельно. По верхнему уровню теплоноситель перемещается до радиаторов и обогревает помещение. По нижнему отработанная жидкость возвращается в котел для дальнейшего нагрева. При помощи такого способа удается обеспечить равномерный нагрев батарей в помещении. Затраты энергии на обогрев одного элемента снижаются.

При выборе системы отопления следует учитывать размеры помещения и необходимую температуру в нем.

Разводка однотрубной системы отопления

При установке магистрали для помещений с двумя и более этажами выделяют два метода разводки однотрубной системы:

• горизонтальная;
• вертикальная.

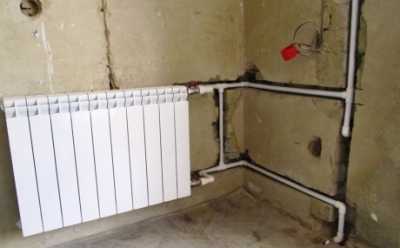

Разводка труб отопления

Горизонтальная разводка

В данном случае магистраль поднимается от котла до верхнего этажа, от нее отходят горизонтальные ответвления, которые нагревают последовательно подключенные радиаторы. После батарей трубы объединяются в один обратный стояк до нагревательного котла. Для регулировки температуры на каждом этаже устанавливают специальные краны.

Вертикальная разводка

При таком способе монтажа системы нагретый носитель поднимается по стояку до высокого уровня помещения, а затем оттуда по вертикальному проводу опускается к группам радиаторов. После отдачи им энергии жидкость поступает в общий обратный контур обратно в нагревательный агрегат. Минусом такого метода считается неравномерность прогрева батарей на разных этажах.

Особенности монтажа

Установка оборудования при соблюдении особенностей схемы однотрубной системы отопления с принудительной циркуляцией теплоносителя, не является сложным. Первоначально монтируют нагревательный агрегат, их делят на несколько видов:

• на газовом топливе;
• на дизельном топливе;
• с применением твердого топлива;
• комбинированные.

Котлы подключаются к системе дымоотвода, а также к магистрали отопления. При этом в нагревательном аппарате производят два вывода. По верхнему носитель поступает в систему, а по нижнему возвращается остывшая жидкость.

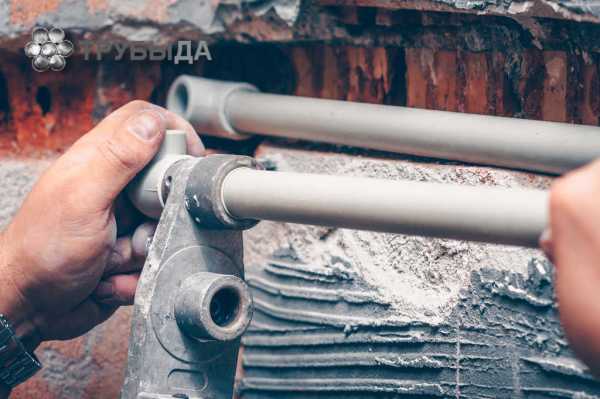

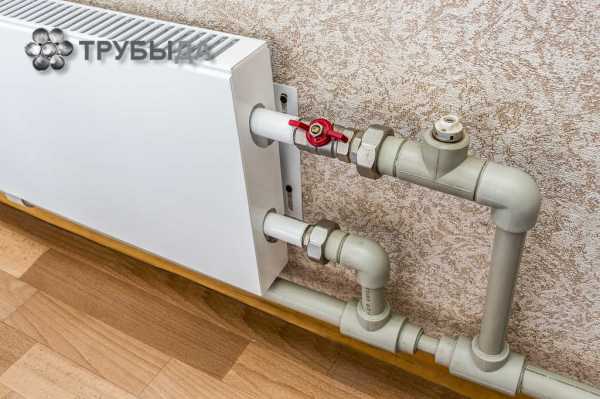

Все элементы конструкции соединяются при помощи полипропиленовых, металлических или полиэтиленовых труб высокого давления.

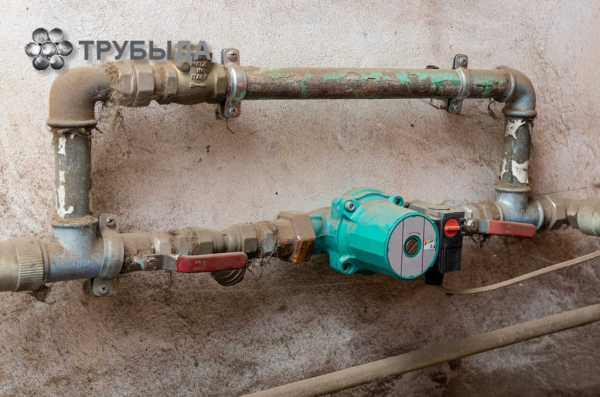

В магистраль подключается насос принудительной циркуляции, запорная аппаратура, краны Маевского, а также блок защиты. Трубы соединяют разными способами в зависимости от материала, из которого они изготовлены.
