Однотрубная ленинградская система отопления: схема для частного дома

Содержание

• 1 Особенности устройства
• 2 Основные элементы
• 3 Модернизация системы
• 4 Циркуляция теплоносителя
  • 4.1 Естественная циркуляция
  • 4.2 Принудительная циркуляция
• 5 Типы «ленинградки»
• 6 Теплотехнический расчет
  • 6.1 Расчет мощности котла в зависимости от площади
  • 6.2 Количество радиаторов
• 7 Монтаж «ленинградки» в частном доме

С ростом домостроения возрос интерес к автономным системам отопления. Разработанные в далекие советские времена однотрубные схемы в связи с этим были переработаны и усовершенствованны. Их эффективность возросла за счет применения прогрессивного оборудования и новейших материалов, выдерживающих большие нагрузки и имеющие большой срок эксплуатации. Одной из популярных стала ленинградская система отопления частного дома, в упрощенном варианте — «».

Особенности устройства

Принцип работы всех однотрубных типов отопления состоит в движении теплоносителя по замкнутой цепочке последовательно соединенных между собой обогревающих приборов. Батареи в таких схемах имеют два отвода, сквозь которые циркулирует сквозной поток воды, а магистраль одновременно выполняет функции подающего и обратного трубопровода.

Проходя через нагревающий котел, жидкость на каждом витке снабжает радиаторы теплом, увлекая за собой уже успевшие остыть массы. Температура обогрева зависит от уровня нагревания теплоносителя, интенсивности его движения по контуру.

Однако достичь одинаковой температуры во всех батареях проблематично. Наибольший градус воды всегда будет присутствовать в приборах ближе к выходу из котла и понижаться по мере удаленности от источника подогрева. Чтобы добиться равномерности тепла во всех помещениях, в радиаторах от комнаты к комнате постепенно увеличивают количество секций, последний из них имеет самые большие размеры.

От своих конструктивных собратьев «ленинградка» отличается:

• горизонтальной нижней разводкой;
• подключением отопительных приборов по обе стороны трубопровода.

Ленинградская система эффективна для одно- и двухэтажных домов при использовании 5 радиаторов. Большее количество — от 6 до 8 приборов, требует тщательного расчета мощности ведущих элементов системы. Дальнейшее увеличение числа батарей, секций с усложнением схемы себя не оправдывает.

Основные элементы

Схема устройства «ленинградки» проста и требует, по сравнению с другими (двухтрубными), минимума исходных материалов. При желании, наличии базовых знаний произвести монтаж батарей, соединение, подключение радиаторов отопления можно своими руками, что тоже позволяет экономить средства.

Для функционирования однотрубной системы отопления с естественной циркуляцией «ленинградки» необходимы:

1. 1. Котел: газовый или электрический.

1. 1. Расширительный бачок — резерв для накопления теплоносителя и добавления его в систему.

1. 1. Отопительные устройства: радиаторы, батареи.

1. Трубы — для магистрали подбираются в 2 раза большего диаметра, чем для подводки.
2. Вентили — для слива воды, заполнения контура, аварийные.
3. Канализационный слив.

Модернизация системы

Применение технологий 21 века, учитывая все плюсы и минусы схем, повышает эффективность обогрева однотрубкой на 30% по сравнению с двухтрубным отоплением, финансовые затраты при этом снижаются на 15%. Современное оснащение обеспечивает стабильность, безопасность работы, удобный температурный контроль как всей системы, так и ее отдельных участков.

К элементам модернизации относят:

1. 1. Термостатические балансировщики — датчики, клапаны, вентили, которые регулируют поток теплоносителя, а при необходимости полностью перекрывают поступление жидкости в радиатор.

1. 1. Шаровые краны — устанавливаются на подводке и отводке отопительных устройств, что позволяет производить их отключение без прерывания работы всей системы.

1. 1. Кран Маевского — врезается в батареи для извлечения воздуха вручную. Существуют автоматические системы для выполнения этой задачи.

Циркуляция теплоносителя

В качестве теплоносителя применяются: вода, спиртовой раствор или антифриз. Движение по трубам предусмотрено как естественное, так и принудительное — с одним или несколькими насосами.

Естественная циркуляция

Самотек обеспечивается свойствами жидкости расширяться при увеличении температуры. В котле горячая вода, так как имеет меньшую плотность, вытесняется холодной наверх, начинается перемещение по системе. Остывая и увеличивая плотность, она стремится в начальную точку, к котлу. Таким образом замыкается контур.

Напор обеспечивается:

1. Разницей температур внутри системы и в помещении. Чем прохладнее в доме, тем быстрее перемещается горячая жидкость.
2. Разницей установки по высоте котла и нижней магистрали с отопительными приборами. Обогреватель стараются всегда располагать ниже (подвал, цокольный этаж), и чем больше перепад высот — от 3 м, тем больше скорость передвижения теплоносителя. В небольших зданиях этим условием пренебрегают за счет правильного подбора размеров элементов конструкции.

Чтобы уменьшить сопротивление труб, горизонтальные участки располагают под уклоном по направлению движения воды. Верхней точкой схемы служит открытый расширительный бак. При правильной сборке возникновение воздушных пробок в батареях исключается, они естественным путем вытесняются в бачок.

На скорость циркуляции влияют:

1. Диаметр труб разводки — изделия подбирают с увеличенным внутренним сечением, чтобы снизить сопротивление при движении жидкости. Имеет ленинградка система отопления диаметры байпаса и патрубков в 2 раза меньше значения внутреннего сечения основного русла.
2. Выбор материала. Лучшим признан трубопровод с полипропиленовой трубой. Пропускная способность синтетики в несколько раз выше по сравнению со стальными изделиями того же диаметра. Объясняется это устойчивостью полипропилена к известковым отложениям и коррозии. Металлопластик применять не рекомендуется.
3. Сложность схемы — определяется количеством стыковок, переходов от одного диаметра труб к другому, радиусом поворотов, типом запорных и регулирующих приборов. Наибольший эффект достигается при линейном размещении отопительных устройств.

При добавлении к основной конструкции дополнительных контуров обязательно учитывается установка игольчатого вентиля. Регулятор сбалансирует поток между разного диаметра трубами полипропиленовыми, отопление станет более равномерным. При циркуляции без насоса время бесперебойной эксплуатации системы из полимерных, оцинкованных труб с биметаллическими отопительными приборами — от 50 лет.

Однако у схемы с самотеком есть свои недостатки:

• нагрев до необходимой температуры в радиаторах занимает несколько часов, так как изначально перемещение охлажденной жидкости по магистрали медленное;
• длина контура имеет ограничение — около 30 м.

Принудительная циркуляция

Для увеличения скорости теплоносителя устанавливают насос. Искусственный разгон жидкости обеспечивает быстрый обогрев даже при небольшом диаметре магистрали, что является востребованным для обогрева двухэтажных домов не выше 30 м.

Искусственное продвижение потока всегда имеет закрытый тип системы, то есть без доступа воздуха. Так как единственным местом взаимодействия с внешней средой в конструкциях является расширительный бак, для закрытого типа его выбирают герметичным.

Стабильное давление определяется типом и мощностью котла, часто норма в границах 1,5 атмосфер. Дополнительным оборудованием, обеспечивающим безопасность работы системы отопления двухэтажного частного дома типа «ленинградка», служат:

1. Манометры — контролируют и регулируют давление внутри контура;
2. Предохранительный клапан — устанавливается на расширительном баке, при излишнем давлении через него автоматически выводятся излишки воды;
3. Воздухоотводчик — также находится на расширительном бачке, служит для извлечения воздуха, который образуется в процессе закипания воды в экстренных ситуациях сбоя системы терморегуляции.

Насос рекомендуется устанавливать в точке самой низкой температуры теплоносителя — на обратном контуре в непосредственной близости от котла. Такое расположение позволяет уменьшить негативное воздействие горячей жидкости на резиновые прокладки прибора и тем самым увеличить срок его безремонтной эксплуатации.

«Ленинградка» с циркуляционным насосом работает от сети переменного тока. Чтобы обеспечить непрерывность функционирования схемы в периоды отключения электроэнергии, устанавливают:

1. Бензогенератор в качестве резервного источника энергии.
2. Байпас, с помощью которого можно будет перевести систему в режим естественной циркуляции. Для этого перед и после насоса устанавливаются перекрывающие вентили, один из которых оснащен фильтром.

Перекрывание теплоносителя также бывает необходимым, когда нужно очистить, заменить фильтр грубой очистки прибора или сам насос, не прерывая движения жидкости по основному руслу.

Типы «ленинградки»

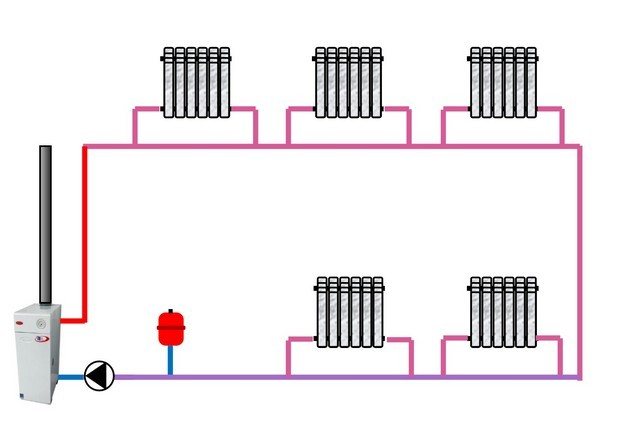

Классическая горизонтальная схема уже была приведена в качестве примера при описании видов циркуляции. Информацию стоит дополнить тем, что радиаторы должны строго располагаться на одной линии. Монтаж магистрали однотрубной системы может проводиться чуть выше уровня пола, внутри и под полом, что повышает эстетику и избавляет от дополнительных хлопот по уходу за трубами. Следует учесть, что коммуникации при скрытом монтаже теряют тепло, поэтому им требуется теплоизоляция.

В зависимости от расширителя схема может быть открытого типа — без насоса, или закрытого — с насосом. Конструкция рекомендована для домов разной этажности, отопительный контур которых достигает 30 м.

Вертикальная схема состоит из магистрали, проложенной на чердаке, от которой спускаются трубы, подающие воду в радиаторы. Обогревательные устройства устанавливаются у окон строго друг над другом. Так как основная труба проходит через холодное помещение, для нее требуется утепление.

Магистраль располагают под небольшим углом. Схема нагревательного одноэтажного отопления отличается от аналогичной для двухэтажного дома числом горизонтальных линий с батареями. Как и при естественной циркуляции, для вертикальной системы подходят трубы большого внутреннего сечения. При усложнении контура требуется настройка гидродинамического сопротивления, с которой справляются насос и игольчатые вентили.

По внешнему виду вертикальная схема отопления двухэтажного частного дома «ленинградка» с насосом проигрывает горизонтальной, так как спрятать коммуникации невозможно.

Кроме двух основных типов существуют комбинации, сочетания по развязке и виду циркуляции.

Теплотехнический расчет

Индивидуальный расчет позволит определить мощность котла, количество радиаторов, дополнительных приборов для типа строения и избавит от лишних трат.

Расчет мощности котла в зависимости от площади

По СНиП, для помещений с высотой потолка 2,5 м предусмотрен 1 кВт на 10 м2 с учетом корректирующего коэффициента.

Мощность отопительного котла = (S x Wуд.)/10 м2,

где S — суммарная площадь всех помещений;

Wуд. (кВт) — удельная мощность, которая определяется климатической зоной:

• для Москвы и области — 1,5;
• Средняя полоса — от 1,2 до 1,3;
• Крайний север — от 1. 5 до 2;
• Южные регионы России — от 0.7 до 0.9.

На выбор котла влияет объем помещения, расположение комнат, толщина внешних стен, тип остекления и т.д.

Количество радиаторов

При вычислениях исходят из возможности системы поддерживать необходимую температуру, в том числе и на участках контура. Количество секций получают, учитывая материал конструкции, размер прибора, объем помещения.

Стандартная мощность секции (Вт):

• • биметаллическая — от 100 до 180;

• • чугунная — от 120 до 160;

• • алюминиевая — от 180 до 205.

Во внимание берутся потери теплоотдачи системы отопления. У радиаторов она зависит от материала и способа соединения с магистралью:

• при нижней подводке — 12-13%;
• диагональном — 2%;
• однотрубном — 19-20%.

Ленинградская система отопления схема с естественной циркуляцией позволяет пользоваться приблизительными данными, а для конструкций с насосом необходимо более тщательно проводить вычисления. Разводка трубопровода полипропиленом трубой на чертеже поможет определить длину и необходимое количество труб для покупки.

Монтаж «ленинградки» в частном доме

После осуществления расчета, разработки схемы и покупки всех необходимых материалов можно приступать к сборке элементов конструкции.

Последовательность основных работ:

1. Устанавливается бак;
2. Трубопровод полипропиленом трубой прокладывается по периметру здания, начиная от котла и замыкая на нем весь контур;
3. После прокладки магистрали на небольшом расстоянии от источника подогрева теплоносителя осуществляется технологическая врезка для вертикальной трубы;
4. На вершине этого участка прикрепляется расширительный бак;
5. В последнюю очередь магистрали соединяют с радиаторами: к патрубкам снизу — нижнее горизонтальное подключение, а входная и выходная трубы врезаются в батарею на разной высоте — диагональное.

Несмотря на внешнюю простоту ленинградской системы отопления частных домов схемы, заниматься самостоятельным обустройством без специальных знаний опасно. Необходима консультация с профессионалами на всех этапах подготовки и монтажа.

Система отопления Ленинградка — плюсы и минусы

✅ Дата публикации: 04.03.2020 | 📒 Отопление | 🕵 Комментариев нет

Система отопления Ленинградка

Содержание статьи:

• 1 Однотрубная система отопления Ленинградка
• 2 Преимущества и недостатки схемы отопления «ленинградка»
  • 2.1 Минусы отопительной системы Ленинградка

Сегодня вопрос об экономии ресурсов актуален как никогда. Многие хотели бы с минимальными затратами отапливать своё жилище, но все упирается в систему отопления, которая не всегда эффективна на деле.

Из всех существующих систем отопления, не самое последнее место занимает «Ленинградка», как наиболее простая, но достаточно эффективная схема отопления жилья. Что представляет собой система отопления Ленинградка? В чем её плюсы и минусы?

Однотрубная система отопления Ленинградка

Ленинградка — это однотрубная система отопления, которая активно использовалась в годы Советского Союза для обогрева многоквартирных построек. Своё название данная система отопления получила благодаря односменному городу, в котором она собственно была спроектирована и получила наибольшее распространение.

Отопительная система Ленинградка была создана с целью максимальной экономии на материалах, но, в тоже время, для эффективного отопления жилплощади. Такая система отопления не предполагает установки дорогостоящего оборудования, благодаря чему можно прилично сэкономить на монтаже.

Схема работы Ленинградки очень простая, а все батареи в доме, последовательно подключаются одной трубой от котла. Все это приводит к существенной разнице температуры воды, в начале, и в конце трубы. На всю кажущуюся простоту работы, такая система отопления способна эффективно работать в многоэтажных строениях.

В то же время, не лишена «ленинградка» и ряда недостатков, о которых обязательно будет упомянуто в этой статье строительного журнала samastroyka.ru.

Преимущества и недостатки схемы отопления «ленинградка»

К основным преимуществам отопительной системы Ленинградка относятся:

• Высокая экономичность. Трубы для монтажа такого отопления уходить ровно в несколько раз меньше, чем любого другого;
• Простота монтажа и быстрые сроки выполнения;
• Лёгкое обслуживание.

В целом, система отопления ленинградка — это бюджетный вариант, который применим на небольших площадях.

Недостатков у такой системы отопления ничуть не меньше, а может даже и больше, чем преимуществ.

Минусы отопительной системы Ленинградка

Теперь что касается минусов ленинградки, а их, не так уж и мало. Ну, во-первых, самый большой недостаток заключается в том, что самые последние радиаторы при такой схеме подключения, всегда оказываются холодными.

Все очень просто, ведь система однотрубная, и самую большую часть тепла забирают первые от котла отопительные приборы. Решить данную проблему можно, если установить на конце последовательной цепи трубопровода, радиаторы с большим количеством секций.

Вторая проблема при использовании системы «Ленинградка», это невозможность подключения теплых полов, полотенцесушителя и т. д. Также, отрегулировать температуру радиаторов становится проблематично, некоторые из них будут греть сильно, а часть, так и останутся холодными.

Собственно подобьем итоги. Возможно, для обогрева небольших дачных домиков такая отопительная система себя и оправдывает, но никак в случае с отоплением коттеджа в несколько этажей. Плюс ко всему, учитывая все вышеперечисленные минусы, очень сложно будет что-то впоследствии улучшить и модернизировать в отоплении.

Оценить статью и поделиться ссылкой:

Отопление частного дома на Ленинградке своими руками: схемы и расчет

Для организации теплоснабжения дома небольшой площади можно рассмотреть различные варианты. Один из них – установка отопления по схеме Ленинградка. Его особенность заключается в простоте монтажа и минимальном наборе требуемых материалов. Но для этого нужно знать специфику отопления частного дома на Ленинградке своими руками: схемы и расчет необходимых параметров.

Content

1. Features of the heating system Leningradka
2. Types of piping in heating Leningradka
3. Open heating Leningradka
4. Closed heating Leningradka
5. Tips for installing heating Leningradka

Features of the heating system Leningradka

This system получил свое название от города, где он был впервые применен. Его разработка была обусловлена ​​необходимостью создания простого и дешевого теплоснабжения. Именно благодаря этим качествам отопление дома на Ленинградке не утратило своей актуальности и по сей день.

Отопление Ленинградка

По сути, это пример классической однотрубной системы теплоснабжения. Теплоноситель движется от котла по одной магистрали, к которой последовательно подключаются радиаторы. Отсутствие обратки позволяет устанавливать систему отопления «Ленинградка» в помещениях с небольшой площадью. Этот факт делает систему более чем привлекательной для загородных домов и дач. Но прежде чем выбрать такую ​​схему теплоснабжения, необходимо проанализировать ее «плюсы» и «минусы».

Разводка отопления на Ленинградке имеет один существенный недостаток — снижение температуры горячей воды по мере ее движения. Это связано с тем, что передача тепла происходит при последовательном прохождении через радиаторы. Те. отопление Ленинградка в частном доме своими руками в любом случае будет иметь неравномерное распределение тепла. Чем дальше радиаторы от котла отопления, тем ниже их температура.

Помимо этого фактора, следует отметить такие особенности, которыми обладает паровое отопление Ленинградка:

• Затруднительно расширить зону действия теплоснабжения … Для этого необходимо увеличить продолжительность замкнутого контура отопления. По сути, вам придется надолго уйти с работы полностью. В противном случае однотрубная система отопления Ленинградки не подлежит модернизации;
• Регулировка степени нагрева радиаторов . В двухтрубных системах эта проблема решалась установкой термостата. Правильное подключение радиаторов отопления на Ленинградке должно предусматривать установку байпасов. Только с их помощью можно уменьшить или увеличить подачу теплоносителя в аккумулятор без снижения параметров всей системы;
• Низкая ремонтопригодность … При выходе из строя участка трубы или радиатора их замена или ремонт может производиться только после полного отключения теплоснабжения. Классическая схема водяного отопления на Ленинградке не предусматривает частичного ограничения расхода горячей воды на отдельных участках.

Но все эти минусы нивелирует главное преимущество, благодаря которому система отопления Ленинградка для двухэтажного дома до сих пор популярна – низкая стоимость. Вместе с простотой монтажа это, пожалуй, единственный вариант бюджетного отопления дома. Но для его реализации потребуется тщательно изучить возможные варианты обустройства. Схема однотрубной системы отопления на Ленинградке не одна – всегда можно выбрать наиболее оптимальную.

Многие отзывы об отоплении Ленинградки указывают на возможную модернизацию системы в двухтрубную. Для этого достаточно провести обратку и подключить к ней радиаторы.

Типы трубопроводов в отоплении Ленинградка

Правильное составление схемы отопления дома в Ленинградке начинается с выбора трубопровода. Это напрямую зависит от исходных параметров системы, ее типа и способа циркуляции теплоносителя.

Вертикальное расположение труб

В первую очередь определяется общая площадь теплоснабжения и этажность здания. Разводка магистралей в однотрубной системе отопления Ленинградка должна решить единственную задачу – обеспечить доставку теплоносителя к радиаторам. Они, в свою очередь, обеспечивают помещение теплом.

Для решения этой проблемы необходимо, чтобы скорость охлаждения горячей воды была минимальной. Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажность.

Выбор монтажа системы отопления Ленинградка можно осуществить из следующих вариантов:

• Вертикальная разводка труб . .. Данная схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые будут соединяться с общей трубой, расположенной в самых высоких точках системы. Монтаж такого отопления на Ленинградке в частном доме своими руками трудоемок, так как необходимо провести трубы через пол;
• Горизонтальный трубопровод . Для монтажа по этой схеме водяного отопления на Ленинградке потребуется гораздо меньше усилий. А вот отсутствие вертикального бустерного стояка сказывается на скорости движения теплоносителя. Поэтому часто встречается система отопления «Ленинградка» с насосом.

Еще одним преимуществом горизонтальной разводки отопления на Ленинградке является возможность скрытой прокладки магистралей в полу. В вертикальной схеме это практически невозможно, так как придется делать пазы на несущей стене дома, что является грубым нарушением норм.

Диаметр труб не зависит от выбранной схемы разводки труб. Определяющим показателем является тип отопления – с принудительной или естественной циркуляцией.

Открытое отопление Ленинградка

Изначально схемы однотрубной системы отопления Ленинградки разрабатывались для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему теплоснабжения без обязательного подключения к электросети. Единственным исключением может быть бывший в употреблении котел.

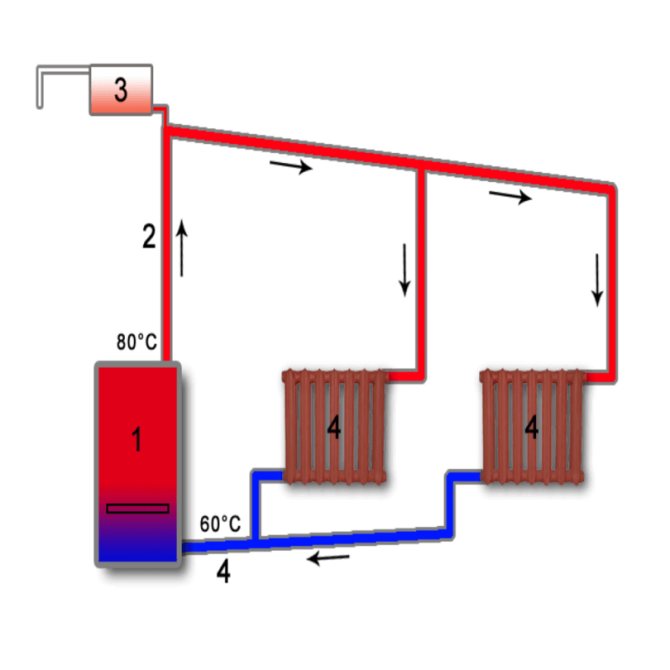

Схема гравитационного отопления Ленинградка

Для данной схемы парового отопления Ленинградка характеризуется высокой инерционностью. Движение теплоносителя по трубам напрямую зависит от степени его теплового расширения. В основном этот процесс происходит в ускорительном вертикальном сливе, который подключается сразу после котла. Это обстоятельство определяет применение вертикальной разводки гравитационной системы отопления Ленинградки для двухэтажного дома.

Важным моментом является правильный подбор труб и материалов для их изготовления. Расчет системы отопления Ленинградка своими руками рекомендуется делать по типовой схеме. Сначала определяются тепловые потери здания, затем подбирается котел соответствующей мощности. Чтобы свести к минимуму гидравлические потери, которые существенно повлияют на скорость движения теплоносителя, следует рассчитать систему отопления «Ленинградка» своими руками с помощью специальных программ.

Но кроме этого внимание уделяется таким аспектам организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота бустерного стояка . Она должна быть не менее 2,2 м. Эта проблема не является принципиальной для устройства системы теплоснабжения Ленинградка для двухэтажного дома;
• Диаметр трубы … Для отопления с естественной циркуляцией лучше всего использовать трубы большого диаметра — от 32 до 40 мм. Также рекомендуется установка полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная длина трубопроводов … Может быть не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления на Ленинградке значительно снизится скорость движения горячей воды и возникнет тепловой дисбаланс системы;
• Требования к установке котла . .. Для правильной работы подачи тепла котел должен находиться ниже уровня радиаторов. Это необходимо для создания правильного показателя давления остывшего теплоносителя с большей удельной плотностью на горячий. В результате улучшится естественная циркуляция воды.

Если по ряду причин реализовать такую ​​схему водяного теплоснабжения на Ленинградке будет проблематично, можно добавить в систему циркуляционный насос. Это позволит не делать необходимый уклон труб, обеспечит нормальную скорость движения горячей воды и стабилизирует теплораспределение.

Расширительный бак в системе отопления Ленинградка с насосом должен располагаться в самой высокой точке. Помимо функции компенсации теплового расширения воды, его можно использовать для контроля уровня теплоносителя, а также для заполнения системы.

Замкнутое отопление Ленинградка

Для устройства домашнего теплоснабжения на Ленинградке в одноэтажном доме или квартире лучше всего использовать закрытые схемы отопления. Отличаются от гравитационных обязательной установкой циркуляционного насоса. Но кроме этого фактора есть и другие отличительные черты.

Закрытая схема теплоснабжения Ленинградка

Основным преимуществом закрытой системы теплоснабжения Ленинградки является отсутствие добавочного стояка. Это дает возможность устанавливать горизонтальные линии без учета их наклона. Этот прием позволяет улучшить циркуляцию воды в системе, повысить ее надежность и показатель эффективности. Кроме этих факторов, в отзывах об отоплении Ленинградки отмечается меньший расход трубопроводов. Это существенно влияет на стоимость всего проекта.

Принцип работы замкнутой схемы водяного теплоснабжения на Ленинградке отличается от открытой. В нем на скорость движения теплоносителя практически не влияет его тепловое расширение. Насос обеспечивает правильный уровень циркуляции. Специалисты рекомендуют обратить внимание на следующие особенности системы теплоснабжения Ленинградка с насосом:

• Увеличение скорости нагрева воздуха в помещении . .. Это связано с тем, что теплая вода начинает свою циркуляцию по трубы еще до достижения максимальной температуры. Таким образом, инерция системы снижается;
• Повышенная надежность … Отсутствие прямого контакта воды с воздухом снижает процентное содержание кислорода в теплоносителе. Это благотворно сказывается на надежности и безотказной работе металлических компонентов системы;
• Возможность установки труб малого диаметра . Для монтажа теплоснабжения на Ленинградке в частном доме используются трубы диаметром от 16 до 30 мм своими руками. Это практически не влияет на скорость движения теплоносителя и гидравлические потери;
• Возможность скрытой прокладки трубопроводов … Для этого не нужно делать монтажные пазы в стенах — достаточно проложить магистрали под полом. Но при этом необходимо предусмотреть подключение радиаторов к отоплению на Ленинградке. Кроме того, для контроля работы системы в местах разветвления трубопроводов делают смотровые люки.

Для комплектации однотрубной системы теплоснабжения закрытого типа на Ленинградке необходимы расширительный бак, группа безопасности и устройства контроля давления и температуры.

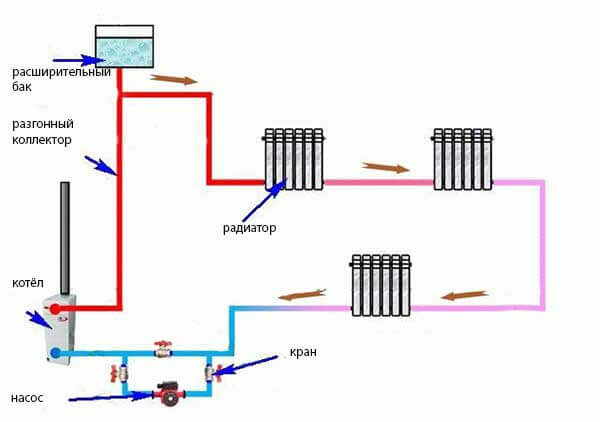

Схема однотрубной системы теплоснабжения Ленинградки предусматривает установку байпасов на радиаторы отопления. Они необходимы для регулирования теплоотдачи батарей, а также позволяют произвести ремонт или замену этого элемента без остановки всей системы.

Советы по монтажу отопления Ленинградка

Схема монтажа системы отопления Ленинградка напрямую зависит от выбранного типа и комплектующих. Наиболее сложной является установка гравитационного теплоснабжения открытого типа. Для него необходимо выполнить ряд обязательных условий.

Обвязка радиаторов отопления Ленинградка

В первую очередь составляется точный план расположения всех приборов. Там же указываются параметры комплектующих – размеры, способы монтажа и т.д.

Предварительно рассчитываются все характеристики системы отопления Ленинградка – температурный режим работы, скорость движения теплоносителя.

Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого предварительного этапа можно приступать к установке.

При монтаже особое внимание следует обратить на следующие нюансы:

• Обязательный уклон трубопроводов … Осуществляется от дожимного стояка в сторону радиаторов и от последней батареи к котлу. Уклон труб должен составлять 1 см на метр;
• Установка расширительного бака … Располагается в верхней части системы, после бустерного стояка. Его объем для котла мощностью 24 кВт должен составлять 15 литров;
• Монтаж трубопроводов в двухэтажном доме … Для соблюдения техники безопасности при прохождении магистрали через этажи необходимо дополнительно установить гильзы. Они защитят стены и потолок от прямого контакта с горячей трубой;
• Установка байпаса в трубопровод радиатора … Их преимущества подробно описаны выше. Этот простой элемент повысит надежность и комфорт системы отопления Ленинградки.

При составлении схемы обвязки отопления рекомендуется избегать резкого перепада высот. Это может привести к увеличению гидравлического сопротивления, а также вызвать воздушные пробки.

Для наглядного ознакомления с системой отопления Ленинградка рекомендуется просмотреть содержание следующего видео:

системы, отопление в которых построено по одноконтурному принципу

Одним из важнейших вопросов при строительстве частного загородного дома является обустройство и прокладка системы отопления. От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы. Если правильно подойти к этому аспекту, то можно сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворяющий все дизайнерские моменты в интерьере помещения. И здесь особое внимание следует уделить типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

Системы отопления которых построены по принципу однотрубной схемы

На данный момент существует два основных способа прокладки трубопроводов. Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России. А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяют владельцу самостоятельно выбирать время отопления и точно так же обслуживать его без привлечения каких-либо специалистов. Таким образом, данный тип трубопровода обеспечивает абсолютную автономность здания от системы центрального отопления.

Какие нюансы?

Главный нюанс при использовании «Ленинградки» заключается в том, что она не способна нормально отапливать многоэтажные дома. Поэтому его используют в основном в одноэтажных домах. Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их монтаж проще, а отопление эффективнее.

На этом фото схема системы отопления «Ленинградка»:

Как мы видим, используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, доходит до котла, откуда снова начинает циркулировать. Способ нагрева здесь закрытый, так как вода течет в системе по кругу по единому контуру с определенной скоростью подачи и количеством жидкости.

Какие преимущества у Ленинградки?

Системы, отопление в которых однотрубное, в частности, и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы есть возможность проложить трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).
