Роторные рекуператоры — Zern Engineering

Общее описание

Роторные рекуператоры классифицируются как теплообменники с вращающимся аккумулятором тепла. Аккумулирующая масса ротора постоянно вращается между двумя воздушными потоками: теплым вытяжным и холодным приточным. При вращении тепло вытяжного воздуха через стенки ротора передаётся приточному воздуху.

Эффективность рекуперации составляет до 85%.

Конструкция

Ротор имеет цилиндрическую форму с ячеистой структурой в виде поперечных сквозных каналов, через которые выходит отработанный воздух из помещения и входит чистый приточный воздух в помещение.

Жесткость конструкции ротора обеспечивают армирующие стержни, связанные с центральной втулкой и алюминиевой обечайкой. Базово роторный рекуператор поставляется в оцинкованном корпусе с электродвигателем.

ОБЛАСТИ ПРИМЕНЕНИЯ

  • Кондиционирование и отопление.
  • Промышленная вентиляция.
  • Бассейны.
  • Покрасочные камеры.
  • Сельскохозяйственные помещения.
  • Морская среда.
  • Производственные помещения.

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

  • Роторные рекуператоры изготавливаются из высококачественной алюминиевой фольги шириной 100 мм и 200 мм, толщиной 0,07 мм, как со специальными покрытиями, так и без них.

Ширина фольги, мм100200
Высота волны, мм1,62,11,62,1
Толщина фольги, мм0,070,07

  • Стандартно корпус имеет бессварную конструкцию и изготавливается из листовой оцинкованной стали разной толщины в зависимости от габаритных размеров роторного рекуператора.

Опции исполнения

Роторное колесо

  • Ротор уменьшенной глубины 100 мм (RS). Базово глубина роторного колеса составляет 200 мм, но для установок, в которых используются роторные рекуператоры небольших размеров, или есть ограничения в размере конструкции, или требуются низкие потери давления, изготавливаются роторы уменьшенной глубиной 100 мм.
  • Ротор без корпуса.
    Возможна поставка роторного колеса без корпуса, диаметром от 200 мм до 1900 мм.

Корпус

Базово корпус изготавливается из листовой оцинкованной стали. Опционально возможно изготовление корпуса из других материалов, например, алюминия, нержавеющей стали, окрашенного металла.

КОМПЛЕКТУЮЩИЕ

Минимизация утечки воздуха в роторных рекуператорах путём правильной герметизации — это эффективный способ избежать выхода воздуха из рекуператора или нежелательного смешивания подаваемого и отработанного воздуха. Все зазоры между роторным кол есом и корпусом защищены специальными щёточными уплотнителями. Они надёжны, долговечны и легко заменяемы.

Крепежные комплектующие выполнены с цинковым покрытием, которое препятствует появлению коррозии. В комплект изделия входят высококачественные шариковые подшипники закрытого типа от европейских производителей.

ДВИГАТЕЛЬ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ СКОРОСТЬЮ ВРАЩЕНИЯ

  • Привод роторного рекуператора состоит из электродвигателя с червячным редуктором, шкива и ремня. Для достижения более высокой эффективности теплообмена роторы работают со скоростью от 10 до 13 об./мин.
  • Трехфазный электродвигатель предназначен для подключения к трехфазной электросети напряжением питания 400 В, однофазный – к однофазной электросети напряжением питания 230 В. Мощность двигателя составляет от 60 Вт до 180 Вт в зависимости от диаметра ротора.
  • Регулирование скорости вращения ротора осуществляется с помощью частотного преобразователя (в комплект не входит).

ОБСЛУЖИВАНИЕ

Во время работы рекуператоров каналы ротора подвергаются постепенному засорению. Это не только ограничивает производительность, но также способствует увеличению потерь давления. Для обеспечения максимальной производительности роторные рекуператоры нуждаются в простом периодическом обслуживании:

  • очистке путём продувки воздухом под давлением ячеек ротора от пыли и иных загрязнений;
  • периодическом контроле и проверке электродвигателя и элементов управления;
  • контроле состояния и натяжения ремня передачи.

ТИПЫ. МОДЕЛЬНЫЙ РЯД

  • В зависимости от условий рабочей среды и требуемого эффекта в ассортименте представлены роторные рекуператоры различного габарита и с разными специальными покрытиями из алюминиевой фольги.

КОНДЕНСАЦИОННЫЕ РОТОРНЫЕ РЕКУПЕРАТОРЫ. СЕРИЯ R-EX

Данный тип роторных рекуператоров изготавливается диаметром от 200 мм до 2500 мм из высококачественной алюминиевой фольги без дополнительного (специального) покрытия. Используются в помещениях без агрессивной среды с высокими требованиями к эффективности рекуперации.

НаименованиеD–диаметр ротора, ммА–ширина корпуса, ммВ–высота корпуса, ммС–глубина корпуса, ммh–высота волны, ммШирина фольги, мм
R-EX D4004006006002951,6; 2,1100; 200
R-EX D5005006006002951,6; 2,1100; 200
R-EX D6006007007002951,6; 2,1100; 200
R-EX D7007008008952951,6; 2,1100; 200
R-EX D8008009009002901,6; 2,1100; 200
R-EX D900900110011002901,6; 2,1100; 200
R-EX D10001000110011002901,6; 2,1100; 200
R-EX D11001100125012502901,6; 2,1200
R-EX D11501150125012502901,6; 2,1200
R-EX D13001300140014003101,6; 2,1200
R-EX D14001400150015003101,6; 2,1200
R-EX D15101510163016303301,6; 2,1200
R-EX D16001600170017003101,6; 2,1200
R-EX D17001700201020103301,6; 2,1200
R-EX D19001900221022103301,6; 2,1200
R-EX D20002000221022103301,6; 2,1200
R-EX D21002100221022103301,6; 2,1200
R-EX D22002200230023003301,6; 2,1200
R-EX D23002300240024003301,6; 2,1200
R-EX D24002400250025003301,6; 2,1200
R-EX D25002500260026003301,6; 2,1200

ЭНТАЛЬПИЙНЫЕ РОТОРНЫЕ РЕКУПЕРАТОРЫ.

СЕРИЯ R-E-EX (ПОКРЫТИЕ SILICA GEL)

Данный тип роторных рекуператоров изготавливается из алюминиевой фольги с влагопоглощающим покрытием. Применяются для рекуперации ощущаемой и скрытой теплоты. Используются в помещениях, где нужно увлажнить приточный воздух без его охлаждения.

НаименованиеD–диаметр ротора, ммА–ширина корпуса, ммВ–высота корпуса, ммС–глубина корпуса, ммh–высота волны, ммШирина фольги, мм
R-E-EX D4004006006002951,6; 2,1100; 200
R-E-EX D5005006006002951,6; 2,1100; 200
R-E-EX D6006007007002951,6; 2,1100; 200
R-E-EX D7007008008952951,6; 2,1100; 200
R-E-EX D8008009009002901,6; 2,1100; 200
R-E-EX D900900110011002901,6; 2,1100; 200
R-E-EX D10001000110011002901,6; 2,1100; 200
R-E-EX D11001100125012502901,6; 2,1200
R-E-EX D11501150125012502901,6; 2,1200
R-E-EX D13001300140014003101,6; 2,1200
R-E-EX D14001400150015003101,6; 2,1200
R-E-EX D15101510163016303301,6; 2,1200
R-E-EX D16001600170017003101,6; 2,1200
R-E-EX D1700 1700201020103301,6; 2,1200
R-E-EX D19001900221022103301,6; 2,1200
R-E-EX D20002000221022103301,6; 2,1200
R-E-EX D21002100221022103301,6; 2,1200
R-E-EX D22002200230023003301,6; 2,1200
R-E-EX D23002300240024003301,6; 2,1200
R-E-EX D24002400250025003301,6; 2,1200
R-E-EX D25002500260026003301,6; 2,1200

СОРБЦИОННЫЕ РОТОРНЫЕ РЕКУПЕРАТОРЫ.

СЕРИЯ R-N-EX (ПОКРЫТИЕ MOLECULAR SIEVE)

Данный тип роторных рекуператоров изготавливается из алюминиевой фольги с высокогигроскопическим покрытием. Предназначены для постоянного осушения воздуха в помещениях с полной рекуперацией.

НаименованиеD–диаметр ротора, ммА–ширинакорпуса, ммВ–высота корпуса, ммС–глубина корпуса, ммh–высота волны, ммШирина фольги, мм
R-N-EX D4004006006002951,6; 2,1100; 200
R-N-EX D5005006006002951,6; 2,1100; 200
R-N-EX D6006007007002951,6; 2,1100; 200
R-N-EX D7007008008952951,6; 2,1100; 200
R-N-EX D8008009009002901,6; 2,1100; 200
R-N-EX D900900110011002901,6; 2,1100; 200
R-N-EX D10001000110011002901,6; 2,1100; 200
R-N-EX D11001100125012502901,6; 2,1200
R-N-EX D11501150125012502901,6; 2,1200
R-N-EX D13001300140014003101,6; 2,1200
R-N-EX D14001400150015003101,6; 2,1200
R-N-EX D15101510163016303301,6; 2,1200
R-N-EX D16001600170017003101,6; 2,1200
R-N-EX D17001700201020103301,6; 2,1200
R-N-EX D19001900221022103301,6; 2,1200
R-N-EX D20002000221022103301,6; 2,1200
R-N-EX D21002100221022103301,6; 2,1200
R-N-EX D22002200230023003301,6; 2,1200
R-N-EX D23002300240024003301,6; 2,1200
R-N-EX D24002400250025003301,6; 2,1200
R-N-EX D25002500260026003301,6; 2,1200

ЭПОКСИДНЫЕ РОТОРНЫЕ РЕКУПЕРАТОРЫ. СЕРИЯ R-K-EX (ПОКРЫТИЕ EPOXY)

Данный тип роторных рекуператоров изготавливается из алюминиевой фольги со специальным покрытием, которое эффективно противостоит влиянию агрессивной коррозийной, солевой, химической среды. Применяются в бассейнах, лакокрасочных, сельскохозяйственных помещениях и т.д.

НаименованиеD–диаметр ротора, ммА–ширинак орпуса, ммВ–высота корпуса, ммС–глубина корпуса, ммh–высота волны, ммШирина фольги, мм
R-K-EX D4004006006002951,6; 2,1100; 200
R-K-EX D5005006006002951,6; 2,1100; 200
R-K-EX D6006007007002951,6; 2,1100; 200
R-K-EX D7007008008952951,6; 2,1100; 200
R-K-EX D8008009009002901,6; 2,1100; 200
R-K-EX D900900110011002901,6; 2,1100; 200
R-K-EX D10001000110011002901,6; 2,1100; 200
R-K-EX D11001100125012502901,6; 2,1200
R-K-EX D11501150125012502901,6; 2,1200
R-K-EX D13001300140014003101,6; 2,1200
R-K-EX D14001400150015003101,6; 2,1200
R-K-EX D15101510163016303301,6; 2,1200
R-K-EX D16001600170017003101,6; 2,1200
R-K-EX D17001700201020103301,6; 2,1200
R-K-EX D19001900221022103301,6; 2,1200
R-K-EX D20002000221022103301,6; 2,1200
R-K-EX D21002100221022103301,6; 2,1200
R-K-EX D22002200230023003301,6; 2,1200
R-K-EX D23002300240024003301,6; 2,1200
R-K-EX D24002400250025003301,6; 2,1200
R-K-EX D25002500260026003301,6; 2,1200

РАСШИФРОВКА НАИМЕНОВАНИЯ

Rx-x-EX Dх-х/7-0-1 AxBxC-х

R – стандартно – тип рекуператора;
x – ширина фольги: «–» – 200 мм; «S» – 100 мм;
x – тип ротора: «–» – конденсационный, «Е» – энтальпийный, «N» – сорбционный, «К» – эпоксидный;
EX – стандартно – коммерческая группа;
Dх – диаметр ротора (мм): 200-2500;

х – высота волны (мм): 1,6 / 2,1;
A – ширина корпуса (мм): 500-2600;
В – высота корпуса (мм): 500-2600;
С – глубина корпуса (мм): 250-500;

7 – стандартно – толщина фольги (мм): 0,07;
0 – стандартно – наличие сектора очистки: 0 – нет; 1 – есть;
1 – стандартно – количество секций;
х – количество фаз электродвигателя: 1 – 1 ф х 230 В; 3 – 3 ф х 400 В.

Рекуператоры — виды рекуператоров, достоинства и недостатки

Процесс рекуперации представляет собой отдачу тепла сточного воздуха приточному воздуху. Задача рекуператоров заключается в обеспечении оптимального воздухообмена путем нагрева свежего воздуха с применением тепла выбрасываемого воздуха.

Рекуператоры представляют собой воздухообменник, проводящий вытяжной теплый воздух и приточный холодный.

 Виды рекуператоров воздуха:

Пластинчатый рекуператор

Пластинчатый рекуператор — такой вид теплообменников на сегодняшний день самый популярный, что объясняется относительно недорогой стоимостью и функциональностью. В свою очередь, пластинчатые рекуператоры делятся на несколько типов:

■ Рекуператор с алюминиевой стенкой. Главное его преимущество – невысокая стоимость;
■ Рекуператор с пластиковой стенкой, КПД которого выше рекуператора с алюминиевой стенкой за счет применения пластика;
■ Рекуператор с целлюлозной стенкой. Преимуществом его является то, что благодаря бумажной перегородке тепло и влага отдаются гораздо лучше, соответственно КПД такого агрегата высокий. Но есть у него и недостатки – в помещениях и зданиях с высокой влажностью воздуха его применять нельзя. Используются также рекуператоры этого вида с двойной кассетой. Их главное преимущество – гораздо более высокий уровень КПД, нежели у рекуператоров с целлюлозной стенкой с одинарной кассетой;

Помимо высокого уровня эффективности, всем видам пластинчатых рекуператоров присущи еще такие преимущества, как простота в обслуживании (конструкции редко требуют ремонта) и экономичность (для их работы не требуется электроэнергия). Но у пластинчатых рекуператоров есть и недостатки. Зимой они могут обмерзать, поэтому требуют периодического отключения приточного вентилятора.

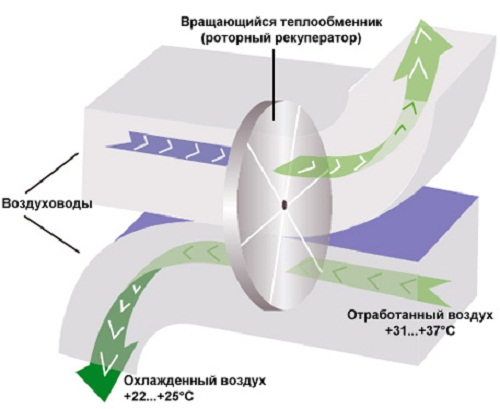

Роторный рекуператор

Теплообменники этих конструкций представляют собой вращающиеся пластины, через которые проходят потоки воздуха.

Достоинства роторных рекуператоров воздуха:

— Высокий КПД;
— В отличие от пластинчатых рекуператоров, с их помощью можно возвращать, помимо тепла, и влажность;
— Есть возможность регулировать скорость оборотов ротора, благодаря чему можно увеличить КПД конструкции.

Среди недостатков роторных рекуператоров:

— За счет того, что загрязненный вытяжной воздух может попадать в приточный воздух, есть необходимость в применении фильтров;
— Подвижные части конструкции требуют периодического технического обслуживания;
— Роторные рекуператоры работают с применением электроэнергии.

Водяной рекуператор воздуха

Тепловая энергия в такой конструкции передается от одного потока воздуха другому посредством воды, при этом, приточный и вытяжной теплообменники не обязательно должны находиться рядом.

Достоинства водных рекуператоров:

— Загрязненный воздух не попадает в приточный чистый воздух;
— Удобство размещения рекуператора за счет возможности нахождения теплообменников на расстоянии друг от друга.

Недостатки водного рекуператора:

— Низкий уровень эффективности работы конструкции;
— Водные рекуператоры могут осуществлять только тепловой обмен;
— Применение таких рекуператоров не всегда выгодно экономически – оно требует расхода электроэнергии, установки дополнительного оборудования для циркуляции воды.

Крышный рекуператор

Крышные рекуператоры, как правило, применяются для однообъемных помещений и монтируются на крыше здания. Основными преимуществами таких конструкций являются высокий уровень эффективности, простота монтажа и обслуживания.

заводов-поставщиков роторных рекуператоров тепла Oem, завод-изготовитель роторных рекуператоров OEM оптом

Мы также предлагаем услуги по поиску продуктов и объединению рейсов. У нас есть собственная фабрика и офис снабжения. Мы можем предоставить вам почти все типы продуктов, связанных с нашим ассортиментом продукции для 12-дюймового канального вентилятора, вентиляторов свежего воздуха, вентиляционной палатки для выращивания, системы Mvhr, очистителя воздуха для помещений Hepa. Мы искренне надеемся на установление хороших отношений сотрудничества с клиентами из дома и за рубежом для создания светлого будущего вместе. Продукт будет поставляться по всему миру, например, в Европу, Америку, Австралию, Гвинею, Лестер, Канкун. Пожалуйста, не стесняйтесь присылать нам свои спецификации, и мы ответим вам как можно скорее. У нас есть профессиональная команда инженеров, которая удовлетворяет все индивидуальные потребности. Бесплатные образцы могут быть отправлены вам лично, чтобы узнать больше фактов. Чтобы вы могли удовлетворить свои желания, пожалуйста, не стесняйтесь обращаться к нам. Вы можете отправить нам электронные письма и позвонить нам напрямую. Кроме того, мы приветствуем визиты на нашу фабрику со всего мира для лучшего признания нашей корпорации. й товар. В нашей торговле с купцами нескольких стран мы часто придерживаемся принципа равенства и взаимной выгоды. Мы надеемся, что совместными усилиями на рынке как торговли, так и дружбы к нашей взаимной выгоде. Мы с нетерпением ждем ваших запросов.

Сопутствующие товары

Самые продаваемые товары

  • Канальный вентилятор смешанного типа KCvents

  • KC450-S8 Очиститель воздуха

  • Переходник воздуховода с 6 на 4 / 8 на 6 дюймов

  • Воздушная завеса с поперечным потоком серии B

  • 4/6/8-дюймовая регулируемая крышка решетки из АБС-пластика с вращающимися жалюзи

  • Filtractions Коробка воздухоочистителя резервуара воздушного фильтра

  • 4/6/8-дюймовый канальный ЕС-вентилятор с контроллером

  • Soffit Vents 4/6/8 дюймовые круглые вентиляционные жалюзи

  • офисных настольных очистителей воздуха с отрицательным ионным фильтром Hepa

  • KCvents Вентилятор центробежный акустический корпусный

  • PM2.

    5 Очиститель Блок свежего воздуха Вентилятор для спальни

  • Центробежная воздушная завеса серии X5

  • отзывы

Теплообменник с вращающимся колесом — Eri Corporation S.r.l

РОТАЦИОННЫЙ ТЕПЛООБМЕННИК

Ротационный теплообменник представляет собой теплообменник воздух-воздух регенеративного типа диаметром от 250 мм до 5000 мм. Изготовлен из алюминия для достижения эффективности выше 85%.

ИНФОРМАЦИЯ

РОТАЦИОННЫЕ ТЕПЛООБМЕННИКИ – ОБЩИЕ СВЕДЕНИЯ

Морозостойкие при температурах от -15°C и выше при расходе воздуха с высоты 1000 м 3 /ч до 150 000 м 3 /ч благодаря подвижной массе 90 виды покрытий. Все эти преимущества дают возможность установки в AHUS для различных применений: бытовых, коммерческих или промышленных. Ассортимент решений для агрессивных, высокотемпературных сред и регионов с холодным климатом. Доступны в индивидуальном размере рамы и различной ширины.

МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ

преимущества

Преимущества ротационного теплообменника

Воздушный поток

Максимальная эффективность

Морозостойкость

Соответствие ErP 2016-2018

3д модель

СТРОИТЕЛЬСТВО

КОНСТРУКЦИЯ

Слои

Ротационный теплообменник состоит из двух слоев фольги: полностью плоского и гофрированного.

Толщина фольги

Для достижения максимальной эффективности и пригодности для очистки доступна стандартная толщина от 55 микрон до 70 микрон.

Материалы

Большой выбор материалов и обработок теплового колеса, конструкция корпуса дает возможность производить роторный теплообменник для любого применения.

Стабильность

Благодаря нашей конструкции наш роторный теплообменник устойчив ко всем механическим повреждениям и подходит для агрессивных сред.

ПРИНЦИП РАБОТЫ

Охлаждая и нагревая фольгу, возникающую за счет воздуха, протекающего между этими двумя слоями, и в процессе вращения теплообменной части масса роторного теплообменника нагревается или охлаждается воздухом. Процесс нагрева или охлаждения будет происходить при замене каналов и входе противоположной стороны.
