Как сделать однотрубную систему отопления частного дома своими руками
Надежная система отопления в наших климатических условиях — гарантия комфортного проживания в частном доме. Занимаясь строительством своего жилья, я старался как можно больше вопросов решить своими силами. Установка отопительной системы была не самым сложным пунктом программы. Вариантов выбора системы всего два: однотрубная и двухтрубная. Самостоятельно рекомендую собирать однотрубную горизонтальную, поскольку она самая простая, надежная, с минимумом запорных устройств. Вся система состоит из нагревательного котла, труб, радиаторов и энергоносителя (воды). Ниже я расскажу, как сделать однотрубную систему отопления частного дома своими руками.
Как работает однотрубная система отопления
- В центре однотрубной конструкции котел, работающий на газе или твердом топливе. Прогретая вода поступает в радиаторы, охлаждается и возвращается в котел, цикл повторяется.
- В этой системе отопления температура радиаторов будет разной: в первом — самая высокая, в последнем — минимальная (около 50 °С). Сгладить эти колебания можно с помощью циркуляционного насоса, который разгонит теплоноситель и не позволит ему охлаждаться.
- Если вы не уверены в бесперебойном электроснабжении, предусмотрите разгонный коллектор — высокую трубу, из которой вода поступает в радиаторы с ускорением. Установить коллектор можно в доме из двух и более этажей, так как для эффективной работы требуется высота от 2,2 метров. Ровная труба от котла максимально отводится вверх, чем больше вам удастся ее поднять, тем тише и быстрее заработает система.

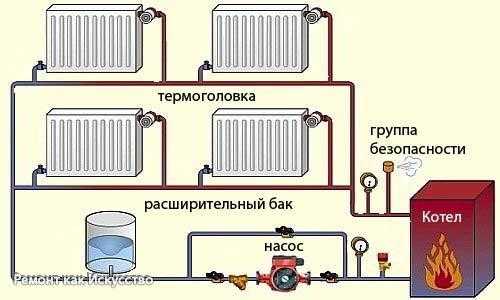

- Функции стабилизатора в этой системе выполняет расширительный бачок на конструкции. Объем воды при нагревании увеличивается, и излишки попадают в резервуар, при охлаждении вода снова возвращается в систему.
- Особенность однотрубной системы заключается в отсутствии «обратки», возврат воды в котел происходит по второй части магистральной трубы.

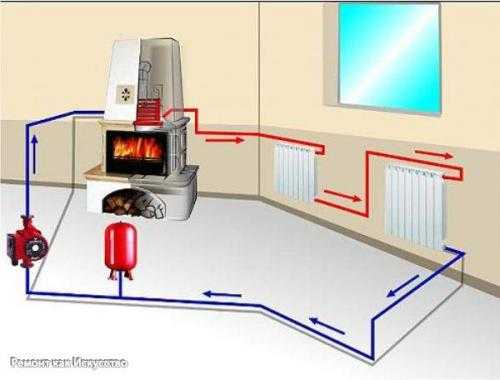

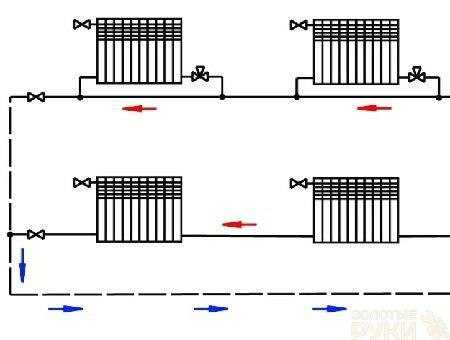

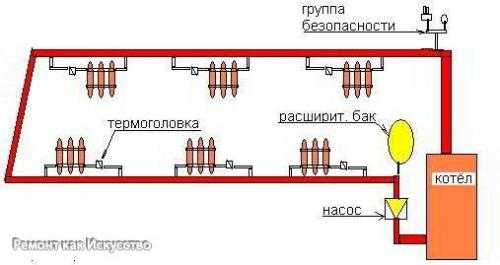

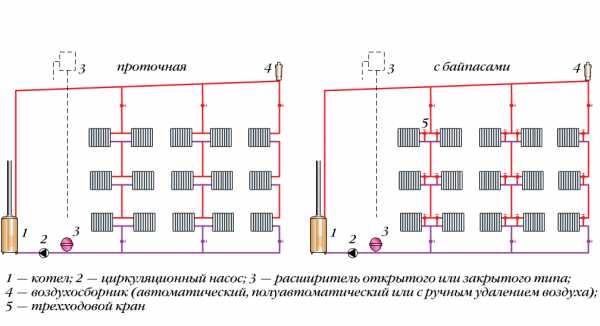

Схема
Преимущества
- Отопление обеспечивается одним контуром по периметру комнат или под стеной.
- Трубу можно проложить под дверными проемами.

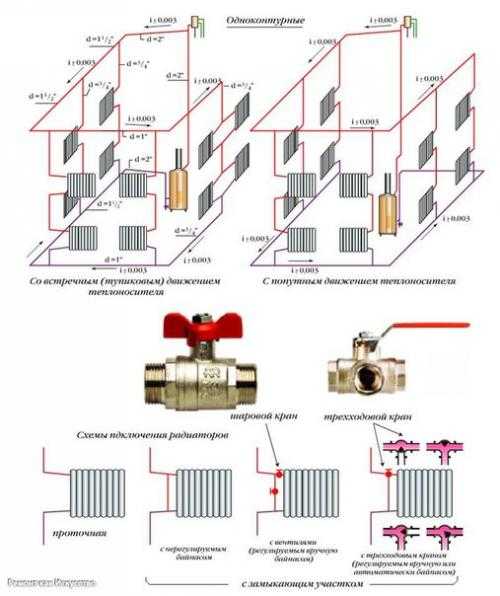

- Прогревание радиаторов регулируется способом подключения (параллельный или последовательный).

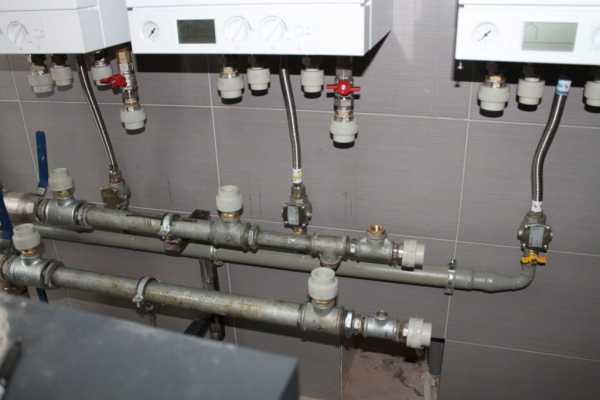

- Вы можете подключить к системе несколько котлов. Например, при установке газового, электрического и твердотопливного котла вы застрахуете себя на случай отсутствия одного из энергоносителей.
- Вы сами решаете, в каких помещениях должно быть теплее. Например, первые радиаторы в цепи можно установить в детской комнате.
Недостатки
- Для запуска системы отопления после простоя требуется определенное время.
- Добиться одинакового прогрева помещений первого и второго этажа крайне сложно — наверху температура будет выше. Вы можете сбалансировать прогрев, установив внизу дополнительные радиаторы, но это достаточно дорого и неэстетично.
- В двухэтажных и более высоких постройках невозможно отключить один этаж и отапливать только часть помещений. При ремонте придется отключать всю систему.
- При неправильном уклоне система завоздушивается.
- Однотрубная система всегда связана с высокими теплопотерями.
Монтаж однотрубной отопительной системы своими руками

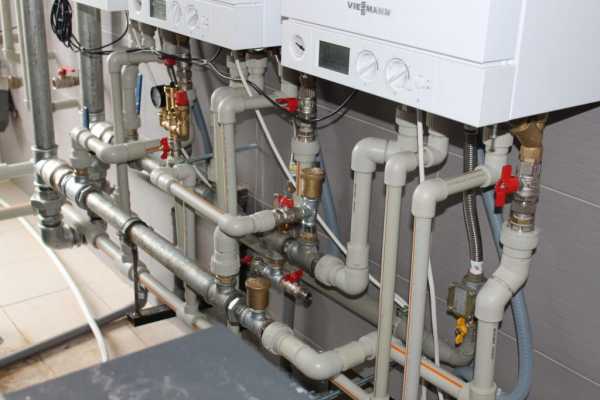

- Начинать монтаж нужно с установки нагревательного котла.

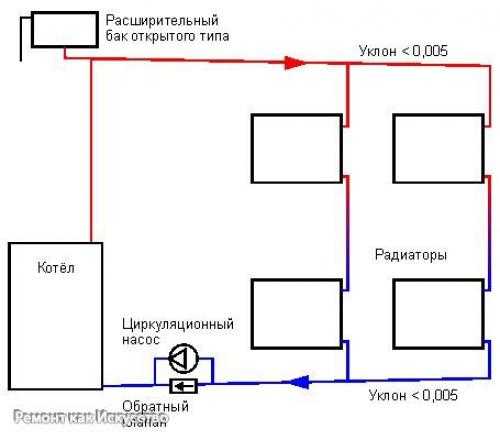

- Выдерживайте на каждом метре магистрали уклон от 0,5 см, иначе система будет завоздушиваться.

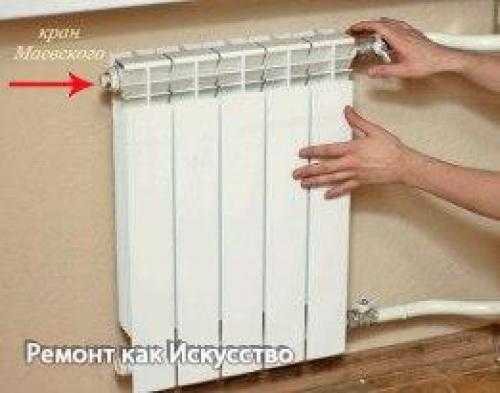

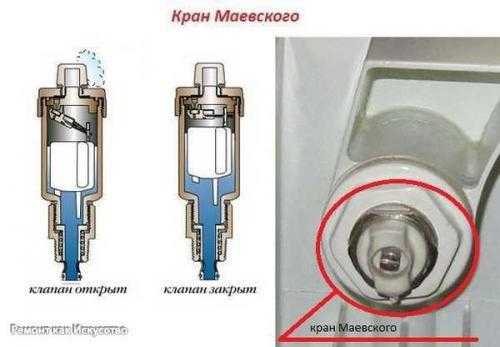

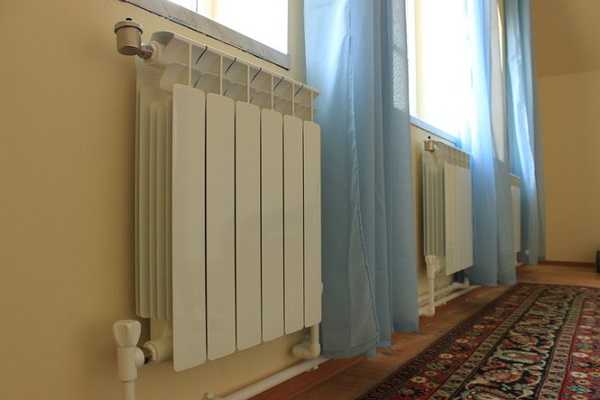

- Установите на радиаторах краны Маевского для удаления воздушных пробок.
- Вам не нужно будет сливать всю воду из системы при ремонте, если вы установите запорные краны перед отопительными приборами. С помощью этих кранов можно немного отрегулировать температуру в помещении.
- Для слива теплоносителя из системы установите в нижней ее точке кран.
- При устройстве разгонного коллектора без насоса, конструкцию нужно устанавливать как можно выше от пола.
- При разводке используют трубы одинакового диаметра. Прикрепление к стенам должно быть надежным и без прогибов.
- Если вы решили установить электрокотел с циркуляционным насосом, обеспечьте их синхронную работу — котел должен выключаться одновременно с насосом.
- Систему отопления отрегулируйте таким образом, чтобы температура теплоносителя, подаваемого насосом в котел, была не больше 40 градусов.

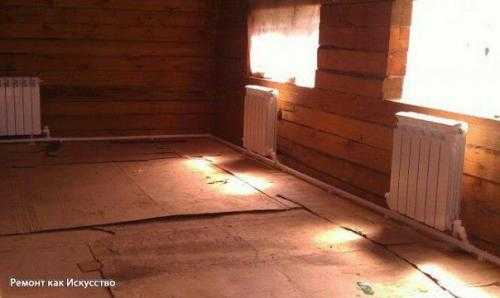

- Разводку можно сделать горизонтальной или вертикальной. Горизонтальная проводится при минимальном количестве труб и последовательном подключении приборов. Не позволяет регулировать теплопоток и нередко образует воздушные пробки. Вертикальная разводка устроена так, что трубы к каждому радиатору подходят от общего стояка, а в него теплоноситель поступает из труб на чердаке. При этом способе все радиаторы будут одинаковой температуры.
Для отопления частных домов используют преимущественно горизонтальную систему.
Читайте далее
Смотрите видео
otlad.ru
Однотрубная система отопления своими руками.
Однотрубную систему отопления частного дома многие считают оптимальным вариантом для обогрева жилых помещений. Экономичность однотрубной системы, простота её монтажа и удобство эксплуатации, делают её привлекательной для многих владельцев частных домов.
Мы рассмотрим поэтапно, из чего состоит однотрубная система:
1. котел, который предназначен для генерации тепла. Он может иметь различную конструкцию, а также работать на разном топливе.
2. радиаторы. Их предназначение — непосредственное нагревание всей площади дома.
3. трубопровод, по которому осуществляется циркуляция жидкости — теплоносителя, а также транспортировка тепловой энергии к радиаторам, через котел.
4. также предусмотрено дополнительное оборудование, например, элементы для соединения, насос для опорядкения циркуляции, бак расширительный, арматура регулирующая или запорная. Предназначение этих элементов в обеспечении циркуляции и эффективной работе заключается.
Хотелось бы указать плюсы однотрубной системы:
1. экономия денег за счет меньшего расхода труб и различных соединений.
2. экономия времени не монтаж отопительной системы.
3. за счет того, что магистральная труба выполнена при открытой разводке, она менее заметна.
Однако если самому устанавливать однотрубную систему отопления необходимо помнить и про ее минусы:
1. не совсем равномерное нагревание радиаторов. Это зависит от того, как далеко он расположен от котла.
2. возможные затруднения регулировки температуры на отдельных радиаторах.
3. чем длиннее контур, тем труднее происходит естественная циркуляция.
Для минимизации влияния недостатков на результативность работы, нужно выбрать наиболее подходящий вид однотрубной системы.

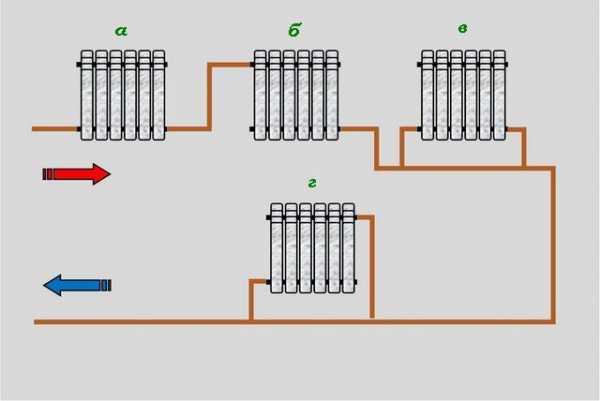

Исходя из разновидностей подключения радиаторов, а также регулирования температуры, однотрубные системы подразделяются на такие виды:
1. нерегулируемая система. В данном виде системы подключение радиаторов осуществляется последовательно, а теплоноситель, проходящий через все радиаторы, подается от предыдущего, уже немного охлажденный.
2. «Ленинградская» (регулируемая) система. При установке данного вида подключение радиаторов выполняют параллельно к главной магистрали. Благодаря использованию запорной арматуры (кранов, трехходовых кранов, термовентелей) можно осуществить регулировку температуры необходимой для нагрева радиаторов, или если нужно полное их отключение (например, для выполнения ремонтных работ.
Помимо всех плюсов «Ленинградки» данный вид отопительной системы более затратный и сложный при установке.
Однотрубные системы бывают трех способов циркуляции:
— Естественная;.
— Принудительная;.
— Комбинированная, когда система установлена как для естественной циркуляции, однако дополнительно установлен насос для циркуляции.
При естественной циркуляции однотрубная система должна быть установлена с уклоном трубы на 3-50. Для большей эффективности работы необходимо установить «Коллектор Разгона» после котла. Трубу, что подает теплоноситель, нужно приподнять на 1, 5 метра выше радиатора, после чего должно следовать постепенное ее снижение.
Установка эффективна данного Вида отопительной системы в доме очень. Лишь в том случае, если по своей конструкции длина контура сложная и немалая, тогда это единственный допустимый вариант. Для несложных схем разводки труб достаточно использовать только один насос, а если трубы монтированы по сложной схеме, тогда необходимо сформировать насосные группы, управление которыми можно осуществлять ручным и автоматическим способами.
Вышеуказанная отопительная система, как и любая другая должна быть оборудована узлом безопасности, который состоит из предохранителя, манометра, воздушного клапана.
Каждый из разновидностей однотрубной системы отличается между собой. Ведь они имеют различные циркуляционные схемы, множество разновидностей котлов, а также рассчитаны на разное количество этажей в доме. И естественно, исходя из этого, они различаются своей установкой.
Однако принцип монтажных работ не меняется и состоит из следующих частей:
1. нужно решить, где и как вы установите котел и радиаторы. Котел нужно расположить повыше, чтобы оптимальный наклон трубы составлял 1-7 см на 1 м. обычно котел размещают в подвале (ниже фундамента), а радиаторы размещают под окнами.
2. после того, как вопрос с областью установки всего оборудования решен, необходимо рассчитать нужное количество всех дополнительных элементов: фильтры, краны, клапаны и т. д. на схеме нужно обозначить будущие места установки дополнительных деталей, обозначив их тип и диаметр.
3. нужно установить котел. В том случае, если агрегат еще находится на гарантийном обслуживании, тогда лучше чтобы его установили специалисты сервисного центра.
4. необходимо присоединить котел к магистральной трубе. Для обеспечения нужного наклона трубы на стене можно наметить линию, а далее во время монтажа придерживаться ее. Трубы нужно установить предельно ровно, без прогибов или провисаний.
5. необходимо выполнить установку радиаторов. В нерегулируемой системе радиаторы подключаются последовательно, а в «Ленинградской» системе их подключение выполняется параллельно, подсоединяясь к трубам при помощи тройников. Очень важно, чтобы радиаторы были укомплектованы кранами для спуска воздуха.
6. насос для циркуляции теплоносителя устанавливают только тогда, когда выбрана система с принудительной циркуляцией. Насос устанавливают в любом удобном месте: на трубопроводе, перед или после котла, что расположен как вертикально, так и в наклонном виде. Но важно, чтобы ось насоса была расположена горизонтально. Многие ставят его прямо перед котлом. Помимо насоса обязательно необходимо предусмотреть шаровые краны, они нужны при замене насоса, а также не забудьте про фильтр, который необходим для защиты раннего изнашивания деталей.
8. если вы выбрали отопительную систему открытого типа, расширительный бак соответственно будет открытого вида. Его обычно располагают в наиболее высокой точке дома, например, на чердачном помещении.
9. для системы закрытого типа устанавливают герметично закрытый мембранный бак. Устанавливают его обычно недалеко от котла в наиболее нижней области магистрального трубопровода. В этот бак с помощью штуцера воздух закачивают. Рабочее давление системы и закаченного воздуха должно быть одинаковыми 1, 5-2 бар. Однако разрешено, чтобы давление воздуха было ниже, чем рабочее давление системы на 5-10%. 10. После выполнения всей установки однотрубной системы важно выполнить её проверку с помощью опрессовки сжатым воздухом или теплоносителем под давлением. В случае обнаружения утечки воздуха или теплоносителя, устранить негерметичность системы.
remont.ru-best.com
Однотрубная система отопления своими руками
Отличие однотрубной системы отопления от двухтрубной
Однотрубная система отопления – самая заманчивая из других видов систем. Ведь ее монтаж занимает небольшой объем труда, а также наименьшие затраты денежных средств на трубы и различные соединения. Однако сначала необходимо обязательно ознакомится с особенностями ее установки.
Далее мы представим Вам правила как самому установить данную систему отопления, ее минусы и плюсы, а также чем она различается в зависимости от количества этажей в доме, или качества расходуемого материала.
Итак, рассмотрим, из чего состоит однотрубная система:
1. Котел, который предназначен для генерации тепла. Он может иметь различную конструкцию, а также работать на разном топливе.
2. Радиаторы. Их предназначение – непосредственное нагревание всей площади дома.
3. Трубопровод, по которому осуществляется циркуляция жидкости-теплоносителя, а также транспортировка тепловой энергии к радиаторам, через котел.
4. Также предусмотрено дополнительное оборудование, например, элементы для соединения, насос для обеспечения циркуляции, бак расширительный, арматура регулирующая или запорная. Предназначение этих элементов заключается в обеспечении циркуляции и эффективной работе.
Хотелось бы указать плюсы однотрубной системы:
1. Экономия денег за счет меньшего расхода труб и различных соединений.
2. Экономия времени не монтаж отопительной системы.
3. За счет того, что магистральная труба выполнена при открытой разводке, она менее заметна.
Однако если самому устанавливать однотрубную систему отопления необходимо помнить и про ее минусы:
1. Не совсем равномерное нагревание радиаторов. Это зависит от того, как далеко он расположен от котла.
2. Возможные затруднения регулировки температуры на отдельных радиаторах.
3. Чем длиннее контур, тем труднее происходит естественная циркуляция.
Разновидность однотрубных систем
Для минимизации влияния недостатков на результативность работы, нужно выбрать наиболее подходящий вид однотрубной системы.
Исходя из разновидностей подключения радиаторов, а также регулирования температуры, однотрубные системы подразделяются на такие виды:
1. Нерегулируемая система. В данном виде системы подключение радиаторов осуществляется последовательно, а теплоноситель, проходящий через все радиаторы, подается от предыдущего, уже немного охлажденный.
Это очень экономная и простая в монтаже отопительная система. Однако существует один минус, при помощи данной системы нельзя регулировать температуру или вообще отключить нагревание радиаторов. В общем, данный вид используют для того, что обогреть небольшой дом.
2. «Ленинградская» (регулируемая) система. При установке данного вида подключение радиаторов выполняют параллельно к главной магистрали. Благодаря использованию запорной арматуры (кранов, трехходовых кранов, термовентелей) можно осуществить регулировку температуры необходимой для нагрева радиаторов, или если нужно полное их отключение (например, для выполнения ремонтных работ).
Помимо всех плюсов «ленинградки» данный вид отопительной системы более затратный и сложный при установке.
Однотрубные системы бывают трех способов циркуляции:
— естественная;
— принудительная;
— комбинированная, когда система установлена как для естественной циркуляции, однако дополнительно установлен насос для циркуляции.
При естественной циркуляции однотрубная система должна быть установлена с уклоном трубы на 3-50. Для большей эффективности работы необходимо установить «коллектор разгона» после котла. Трубу, что подает теплоноситель, нужно приподнять на 1,5 метра выше радиатора, после чего должно следовать постепенное ее снижение.
Установка данного вида отопительной системы в доме очень эффективна. Если по своей конструкции длина контура сложная и немалая, тогда это единственный допустимый вариант. Для несложных схем разводки труб достаточно использовать только один насос, а если трубы монтированы по сложной схеме, тогда необходимо сформировать насосные группы, управление которыми можно осуществлять ручным и автоматическим способами.
Обратите внимание! Любая отопительная система должна быть оборудована узлом безопасности, который состоит из предохранителя, манометра, воздушного клапана.
Установка однотрубной системы
Каждый из разновидностей однотрубной системы отличается между собой. Ведь они имеют различные циркуляционные схемы, множество разновидностей котлов, а также рассчитаны на разное количество этажей в доме. И естественно, исходя из этого, они различаются своей установкой.
Однако принцип монтажных работ не меняется.
Во-первых, нужно решить, где и как Вы установите котел и радиаторы. Котел нужно расположить повыше, чтобы оптимальный наклон трубы составлял 1-7 см на 1 м. Обычно котел размещают в подвале (ниже фундамента), а радиаторы размещают под окнами.
Во-вторых, после того, как вопрос с областью установки всего оборудования решен, необходимо рассчитать нужное количество всех дополнительных элементов: фильтры, краны, клапаны и т.д. На схеме нужно обозначить будущие места установки дополнительных деталей, обозначив их тип и диаметр.
В-третьих, нужно установить котел. Если агрегат еще находится на гарантийном обслуживании, тогда лучше чтобы его установили специалисты сервисного центра.
В-четвертых, необходимо присоединить котел к магистральной трубе. Для обеспечения нужного наклона трубы на стене можно наметить линию, а далее во время монтажа придерживаться ее. Трубы нужно установить предельно ровно, без прогибов или провисаний.
В-пятых, необходимо выполнить установку радиаторов. В нерегулируемой системе радиаторы подключаются последовательно, а в «ленинградской» системе их подключение выполняется параллельно, подсоединяясь к трубам при помощи тройников. Очень важно, чтобы радиаторы были укомплектованы кранами для спуска воздуха.
В-шестых, выполняется монтаж насоса, который необходим для циркуляции теплоносителя. Его устанавливают только тогда, когда выбрана система с принудительной циркуляцией. Насос устанавливают в любом удобном месте: на трубопроводе, перед или после котла, что расположен как вертикально, так и в наклонном виде. Но важно, чтобы ось насоса была расположена горизонтально. Многие ставят его прямо перед котлом. Помимо насоса обязательно необходимо предусмотреть шаровые краны, они нужны при замене насоса, а также не забудьте про фильтр, который необходим для защиты раннего изнашивания деталей.
В-седьмых, если Вы предпочли систему с циркуляцией комбинированного типа, тогда необходимо при помощи байпаса установить насос на магистрали, а также обязательно дополнить краном и клапанами, которые при отключении света обеспечат естественную циркуляцию.
В-восьмых, если Вы выбрали отопительную систему открытого типа, обязательно не забудьте установить расширительный бак открытого вида. Его обычно располагают в наиболее высокой точке дома, например, на чердачном помещении.
В-девятых, для системы закрытого типа устанавливают герметично закрытый мембранный бак. Устанавливают его обычно недалеко от котла в наиболее нижней области магистрального трубопровода. В этот бак с помощью штуцера закачивают воздух. Рабочее давление системы и закаченного воздуха должно быть одинаковыми 1,5-2 бар. Однако разрешено, чтобы давление воздуха было ниже, чем рабочее давление системы на 5-10%.
В-десятых, после выполнения всей установки однотрубной системы важно выполнить ее проверку с помощью опрессовки сжатым воздухом. Если обнаружилась утечка воздуха, необходимо выполнить ее устранение, подтянув соединения, или дополнительно герметизировав.
100uslug.com
Однотрубная система отопления частного дома своими руками
При возведении дома основная проблема – установка отопления. Даже если купить уже готовое здание, устройству для обогрева необходимо уделять внимание. Возможно, даже потребуется своими руками создавать однотрубную систему отопления для частного дома.
Каким образом обогреть собственное жилье?
Проблема обогрева дома − одна из базовых. Поэтому рекомендуем создавать все своими руками, но для этого необходимо изучить типы систем, узнать их плюсы и минусы.
Наиболее популярная система – водяная с трубами, по которым передвигается теплый носитель. Да, такое устройство громоздкое, и для него необходимо место, но оно способно отопить большую территорию, и при этом не потребуется значительных усилий. А также такое устройство отличается доступной стоимостью и эффективностью. Лучшего варианта не найти. Среди водяных устройств оптимальный вариант исполнения − однотрубная система.
Базовая особенность загородного жилья заключается в том, что оно не зависимо от коммунальных структур. Поэтому, когда будете обустраивать жилье, подойдите ответственно к вопросу организации системы отопления. Если недостаточно опыта, воспользуйтесь консультацией мастеров. Тем более, что от этого будет зависеть конечный результат. Если знаете сами, как создать уютную атмосферу, то не потребуется значительных финансовых затрат.
Построить систему снабжения теплом непросто, особенно тем, кто об этом ничего не знает. Преимущественно трудности возникают во время монтирования и составления проекта. Дабы грамотно построить систему отопления в частном доме, требуется приобрести:
- энергоэффективный котел для обогрева;
- трубы;
- батареи. На рынке выбор обширный, поэтому выбирайте их в зависимости от кубатуры помещения;
- кронштейны для установки;
- тройники;
- прокладки.
Это, конечно, не полный список деталей, которые потребуется для проведения всех операций. Нужно будет еще запастись специальными инструментами. Но это еще зависит и от выбранной системы отопления. Если решили все делать без посторонней помощи, тогда придется научиться совмещать отдельные детали между собой, так как приобретать каждый элемент не получиться, их продают зачастую в наборе.
Главное − ответственно подойти к выбору котла, радиатора, труб и прочих элементов для крепления. Эти детали будут отвечать за поддержание температуры в доме.
Особенности однотрубного отопления

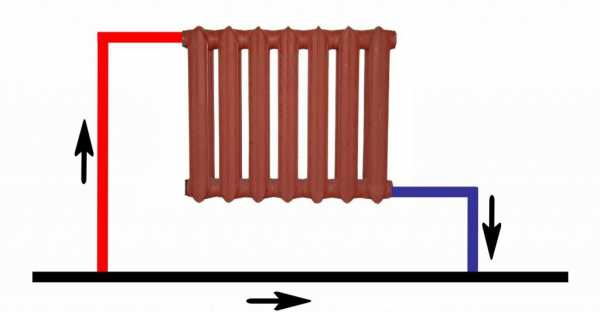

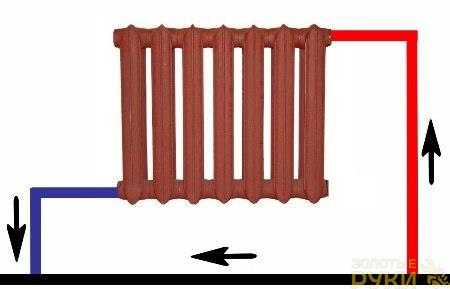

Принцип подключения.

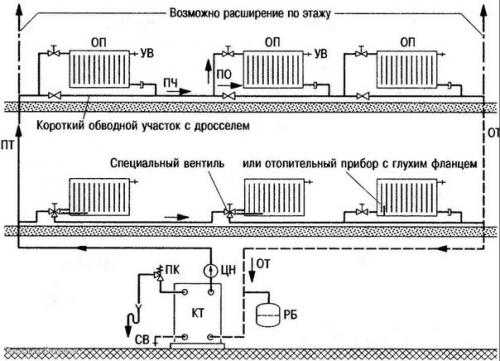

Примеры вертикальной однотрубной системы с верхней разводкой.
Прежде чем решите, какая система коммуникаций лучше вам подходит, следует взвесить все плюсы и минусы. Для начала проанализируем недочеты однотрубного устройства.
- Из-за того, что аппарат с одним трубопроводом, вы не измените температуру и интенсивность нагрева.
- Для этого устройства потребуется мощное давление. Для этого потребуется увеличить функциональные особенности подающих насосов. Из-за этого вырастает цена использования устройства.
- Чтобы агрегат работал правильно, желательно приобрести для него циркуляционный насос. В двухтрубных устройствах вода передвигается благодаря изменению давления.
- Если устанавливаете отопительную систему по однотрубной схеме, следует заранее продумать вариант расположения стояков вертикально. В данном случае расширительный бачок будет устанавливаться в отдельном помещении, на этаж выше.
Эти недостатки в основном характерны для старых коммуникаций. Сегодня эти моменты можно предусмотреть и уладить. Поэтому однотрубные системы пользуются огромной популярностью. К преимуществам однотрубных систем относят то, что они экономные. В итоге возможно сэкономить примерно в два раза, ведь необходимость в соединительных трубах и прочих дополнительных деталях зачастую исчезает. Кроме этого, однотрубное устройство выглядит гораздо лучше, чем двухтрубный вариант. Также возможно регулировать подачу воды в каждом приборе.
Пошаговые инструкции по сборке и монтажу

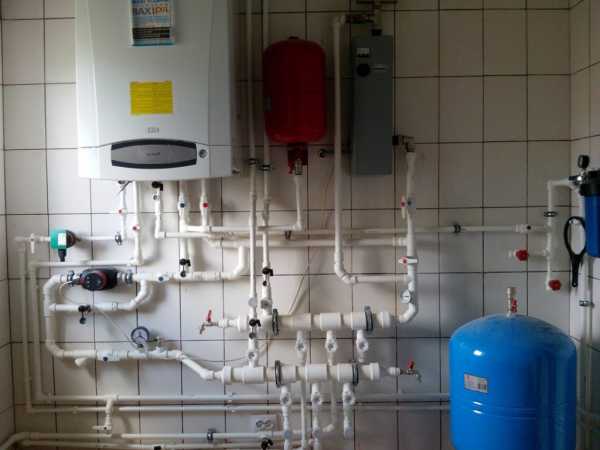

Установка начинается с размещения котла. Его следует ставить на нижнем этаже жилья, но лучше это делать в подвале. Также рекомендуется сделать в полу специальное углубление, которое укрепляют при помощи цементного раствора и обкладывают плиткой. Таким образом, обезопасите помещение от неприятных последствий. После этого следует придерживаться заданного алгоритма действий.
- Дымоотводную трубу котла соединяем с дымоходным каналом. Для этого советуют использовать глиняный раствор.
- Следующий этап – монтаж магистрального трубопровода с учетом запланированного размещения радиаторов и бейпасов. В местах подключения к трубам следует приварить тройники. При прокладывании труб делать это стоит под уклоном. В случае использования циркуляционного насоса достаточно 1 см на каждый метр трубы. Проводите монтаж таким образом, чтобы избежать изгибов. Концы труб будут прикрепляться к контуру котла.
- Циркуляционный насос устанавливают так, чтобы его удобно было подключить к магистральной трубе и электропитанию. При этом желательно сделать это у «входа» воды в котел, так как агрегат рассчитан на температурный показатель воды не выше 60о, поэтому выбирают участки системы с наиболее низкой температурой воды.
- Установите по специальной схеме расширительный бачок. Проконтролируйте, чтобы он был самой высокой точкой в устройстве. Если проводите установку в одноэтажном доме, то проконтролируйте, чтобы он установлен был на высоте не менее, чем три метра.

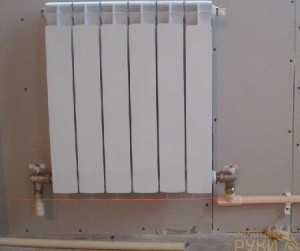

- Батареи следует устанавливать под окнами, но оставляйте место между подоконников. Осуществляется монтаж различных заглушек, перекрывающих кранов, кранов Маевского.
- После опрессовки системы сжатым воздухом производят заливку теплоносителя и пробный пуск с последующей регулировкой.
Есть особенности, которые также следует учесть. Например, магистраль ведется по периметру дома и в итоге замыкается в одном конце. На главной трубе делают врезку дополнительной системы отопления, желательно недалеко от котла. В верхней точке тазовой трубы устанавливают бачок и создают нужное давление. Приборы для отопления устанавливают в магистральный трубопровод, просто врезаясь в него. Проводить монтаж нужно по диагонали к нижним частям радиатора.
Если будете использовать трубы одинакового размера, вода будет передвигаться неправильно. При этом давление будет выше, чем это нужно. Чтобы наладить давление в системе, потребуется устанавливать краны. Если решите осуществить такую операцию, в дальнейшем сможете регулировать уровень нагрева каждой батареи отдельно. Можете купить трехкодовый кран, который заменит сразу два стандартных. Кроме этого, с их помощью можно настраивать нужную температуру в каждом помещении. Это удобно, если в доме несколько этажей или некоторые комнаты потребуется иногда отключать от отопления.
Детальные схемы и инструкции по работе можете изучить при помощи Интернета, там даже есть специальные видеоуроки. С их помощью будет легче изучить эту процедуру, особенно это касается тех, кто не имеет опыта работы с отопительными приборами.
Самостоятельная установка отопительной системы – это серьезная процедура, к которой стоит подойти серьезно. Если не уверенны в своих силах, тогда лучше обратиться к мастерам!
rusolymp.ru
однотрубная система отопления частного дома или двухтрубная: какая система отопления лучше
Однотрубная система отопления частного дома представляет собой такую разводку магистрали, при которой все элементы системы располагаются последовательно друг за другом. Это самый примитивный вид системы отопления, который используется и по сей день.
Особенности однотрубной системы
Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.
Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.
Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций.

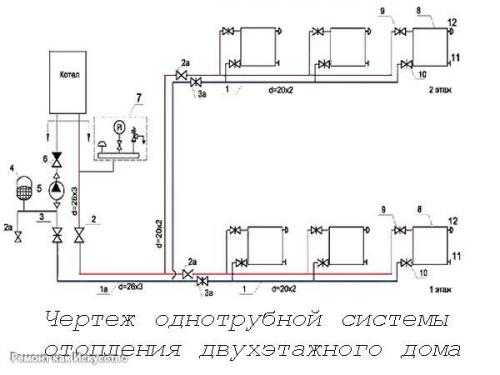

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути
good-com.ru
Однотрубная или двухтрубная система отопления лучше и эффективнее | Своими руками
При проектировании системы отопления встаёт резонный вопрос – какой схеме отдать предпочтение: одно- или двухтрубной?
Смонтировать однотрубную магистраль легче, проще и дешевле, в то время как расчёт двухтрубной необходимо проводить учитывая многие технические параметры различных узлов. Так ли всё на самом деле?
Читайте также: Расширительный бак в системе отопления
Однотрубная система отопления
Однотрубная система отопления была популярна долгое время (особенно в Советском союзе) во многом благодаря простоте монтажа, а соответственно и меньшим затратам на её создание.
Часто однотрубную систему называют «ленинградкой», в традиционном проточном варианте она представляет собой магистраль, в которой все радиаторы расположены последовательно.
Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующий отопительный прибор.
Минусы такой разводки очевидны.
Практически невозможно обеспечить одинаковую температуру теплоносителя для каждого радиатора, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих далее за ним.
Например, если в спальне слишком жарко и вы убавите температуру с помощью вентиля, то надо понимать, что в таком случае и в других комнатах станет прохладнее. Однако решить эту проблему всё-таки можно благодаря установке перед отопительным прибором отдельного участка трубопровода – байпаса, являющегося для теплоносителя обводным контуром. На байпасе ставят запорную арматуру, посредством которой можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрыть подачу теплоносителя к прибору.
Другой минус однотрубной системы состоит в том, что она требует более высокого давления в трубопроводе.
Следовательно, повышается мощность насосов, а значит, увеличиваются эксплуатационные расходы.
Третий существенный недостаток – в однотрубной системе отопления одноэтаж ного дома расширительный бак обязательно должен быть установлен в самой верхней точке контура (например, на чердаке). В случае же многоэтажного здания придётся прибегать к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах. Дело в том. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, она постепенно охлаждается, доходя до нижней точки с потерей теплоэнергии едва ли не до 50%. Поэтому в таких системах на всех этажах монтируют дополнительные перемычки, притом на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.
Однако, несмотря не все недостатки, однотрубная система отопления сегодня вес же довольно распространена.
В первую очередь – за счёт экономии материалов при её устройстве, кроме того, при открытом монтаже данный вид разводки выглядит более эстетично.
Ну и наконец, можно найти множество технологических решений, которые избавляют от проблем, существовавших с такими системами буквально десять лет назад.

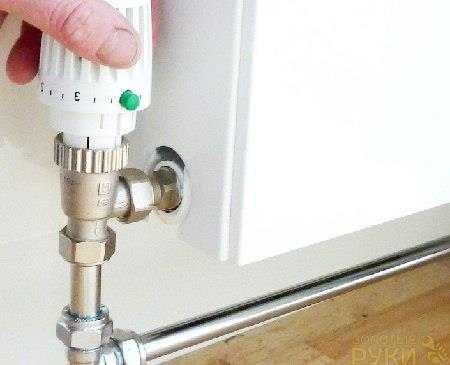

На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики. балансировочные вентили, шаровые краны.
Любые устройства в однотрубной системе должны иметь лучшие характеристики, чем в двухтрубной: выдерживать повышенное давление и высокую температуру.
Ссылка по теме: Проект системы отопления в частном доме
Двухтрубная система отопления
Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, по другой он возвращается в котёл в качестве «обратки». Несмотря на то что однотрубная система стоит гораздо дешевле, многие домовладельцы предпочитают двухтрубную. Она позволяет устанавливать комфортную температуру отдельно в каждом помещении, к тому же подходит для зданий различной конфигурации с любым количеством этажей. Двухтрубную систему отопления, помимо этого, легко продлить в вертикальном и горизонтальном направлении, поэтому если нужно будет достраивать дом, систему отопления менять не придётся.
Двухтрубная система бывает горизонтального и вертикального исполнения, В первом варианте к единому стояку подключают нагревательные приборы одного этажа, в то время как во втором – один стояк обслуживают радиаторы с разных этажей. Вертикальная система стоит несколько дороже, чем горизонтальная, поскольку здесь нужно больше труб, а сам монтаж проводится дольше.
Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также её проще эксплуатировать. Другая классификация двухтрубных систем отопления касается направления течения теплоносителя. Существуют системы тупиковая и прямоточная. В первом случае прямая и возвратная вода текут в противоположных направлениях, а во втором – их направления совпадают.
Третья классификация связана с циркуляцией воды в отопительной системе. В небольшом частном доме вполне может использоваться естественная циркуляция теплоносителя, в коттеджах большой площади потребуется принудительная.
Единого мнения о том, какая система лучше – однотрубная или двухтрубная, нет. Выбор того или иного варианта зависит от многих факторов, а потому нередко можно видеть дома, где, например, использованы одновременно одно- и двухтрубная разводка.
При монтаже труб в системе отопления с естественной циркуляцией делают уклон 3-5°/м в системе с принудительной циркуляцией 1 см/м.
Однотрубная система отопления и двухтрубная – отличие на фото
Подключение радиаторов в однотрубной и двухтрубной системах отопления:
1. Однотрубная система/диагональное подключение
2. Однотрубная система/нижнее подключение 3. Двухтрубная система/диагональное подключение 4. Двухтрубная система/нижнее подключение
Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать
Системы отопления частного дома
1. Однотрубная 2. Двухтрубная 3. Коллекторная
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Реклама
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах.
Будем друзьями!
kak-svoimi-rukami.com
схема для частного дома, монтаж своими руками
Большинство старых домов в нашей стране оборудованы однотрубной системой отопления. На данный момент можно назвать это пережитком, все еще пользующимся большой популярностью. Рассмотрим данную схему более подробно.
Схема работы
Что представляет собой однотрубная система отопления частного дома? Ее можно сравнить с замкнутым кольцом, куда вмонтирован нагревательный котел – основной отопительный элемент. Котел может работать на различных видах топлива, его вид и тип зависит от предпочтений хозяина дома. Само кольцо представляет собой трубу с определенным диаметром и длиной. В трубу последовательно врезаются радиаторы или регистры.
Самые важные составляющие идеально работающей системы отопления – температура, скорость движения и давление теплоносителя. Добиться правильного сочетания этих параметров при проектировании и монтаже – главная задача. И она не так проста, как кажется. Поэтому, прежде чем решиться на монтаж отопления своими руками, необходимо взвесить все «за» и «против» и при сомнениях обратиться к профессионалам.
Аксессуары
Для удобства использования однотрубная система отопления может дополняться радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами или шаровыми кранами. Это дополнительное оборудование дает возможность сбалансировать работу отопления, и при необходимости понижать общую теплоотдачу. Аксессуары вполне реально установить своими руками.
Отопление с горизонтальной установкой для одноэтажного дома
В доме с одним этажом, как правило, монтируется схема однотрубной системы отопления горизонтального типа. Все отопительные приборы на этаже включены последовательно.
Система с горизонтальной подводкой.
Если насос для движения теплоносителя не используется, то горизонтальная магистраль труб прокладывается обязательно с небольшим уклоном для использования естественных физических законов перемещения жидкостей в трубах. Минусом здесь можно назвать то, что не всегда удается добиться эстетической красоты при установке труб с уклоном. Но зато система без насоса позволяет оставаться независимым от электричества и не бояться охлаждения дома при его отсутствии.
Одним из видов горизонтальной установки отопления является специфическая схема «Ленинградка». В ней прокладка труб осуществляется над поверхностью пола или в самой конструкции пола. Обязательно устанавливается теплоизоляция.
Отопление с вертикальной установкой для многоэтажного дома
Такая схема предполагает расположение труб вертикально, путем монтажа стояков, подводящих тепло к радиаторам. В этом случае последовательно подключаются отопительные приборы, установленные на разных этажах здания.
Вертикальная система.
Здесь используется естественная циркуляция воды при отсутствии циркуляционного насоса. Горячая вода по стояку из котла подается в верхнюю точку, проходит в магистраль подачи, нагревательные приборы, перемещается по подающим стоякам, отдавая тепло в радиаторы.
Преимущества
Однотрубная система отопления одноэтажного дома имеет перед двухтрубной ряд преимуществ. В частности, однотрубная схема дает возможность охватить весь периметр по внутренней части дома одним замкнутым кольцом, ведь только одна труба идет от котла. Помимо экономичности, наличие одной трубы имеет следующие положительные моменты:
- Проектировать систему отопления с одной трубой можно независимо от планировки помещения и с минимальным расходом материалов;
- Трубы монтируются в непосредственной близости к полу или прячутся под пол, что позволяет скрыть всю инженерную конструкцию и проектировать интерьер без учета открытых глазу коммуникаций;
- В однотрубное отопление встраивается любое оборудование по желанию хозяина – полотенцесушители, радиаторы, насосы, аксессуары;
- Легко поддается регулированию температура теплоносителя, а, значит, и более гибкой становится процедура создания максимального температурного комфорта в доме;
Сложности в эксплуатации
В процессе эксплуатации редко удается добиться необходимой для максимальной теплоотдачи скорости теплоносителя и его давления. Для организации надежной и правильной работы устанавливается коллектор разгона. Система вертикального отопления в многоэтажном доме не имеет таких сложностей, и, соответственно, может функционировать с полной отдачей и без монтажа насоса, позволяя создать необходимое естественное давление за счет высоты. Несмотря на то, что системы без насоса вполне имеют право на существование, рекомендуется все же предусматривать насос в цепочке однотрубной горизонтальной системы отопления.
Коллектор разгона.
Коллектор разгона выполняет свою основную задачу – разгоняет нагретый теплоноситель для распределения по трубам и радиаторам и непрерывно поддерживает такой разгон. Эффективность работы зависит от высоты расположения верхней части коллектора, высота петли разгонного коллектора должна быть больше 2.2 м. При такой высоте обеспечивается достаточная скорость движения теплоносителя и бесшумность работы.
Минусы
Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:
Последовательное соединение радиаторов
Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.
Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.
Высокие температуры
Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.
При использовании в однотрубной системе воды в качестве теплоносителя обязательно устанавливают расширительную емкость под крышей дома.
Необходимость установки насоса
При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.
Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.
x-teplo.ru
