Ондулин монтаж инструкция по проведению работ – Как крепить ондулин на крышу

Содержание

➤ Ондулин, инструкция по монтажу

При выборе материала для устройства кровли на рынке стройматериалов предлагают достаточно вариантов, среди которых можно выбрать классические покрытия, доказавшие свою прочность за столетия эксплуатации, а можно обратиться к покрытиям современным, имеющим тоже неплохие эксплуатационные качества и успевшие доказать целеобразность их применения. Особым спросом пользуются такой современный кровельный материал, как ондулин, инструкция по монтажу которого прилагается при приобретении комплекта. Точно следуя инструкции, вполне возможно справиться с монтажом кровли из ондулина самостоятельно, даже имея минимальные навыки в выполнении строительных работ.

  • Типы ондулина для монтажа кровли
  • Рекомендации по проведению работ
  • Использование ондулина при ремонте крыш
  • Преимущества ондулина, как материала для монтажа и ремонта кровли
  • Основные этапы ремонта кровли при использовании ондулина

Типы ондулина для монтажа кровли

Ондулин

Для полного представления об ондулине, следует в первую очередь знать, что это экологически чистый материал для кровли, изготовленный с использованием современных технологий. Основой для создания ондулина служат целлюлозное волокно и минеральные наполнители. В процессе его производства для пропитки изготовленных листов используют термоотверждающую смолу и дистиллированный битум. После пропитки битумом готовые листы материала окрашивают.

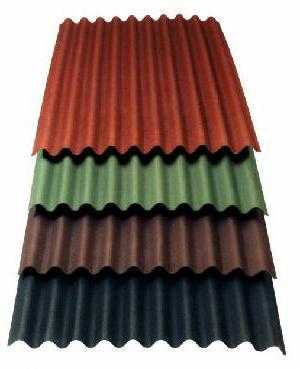

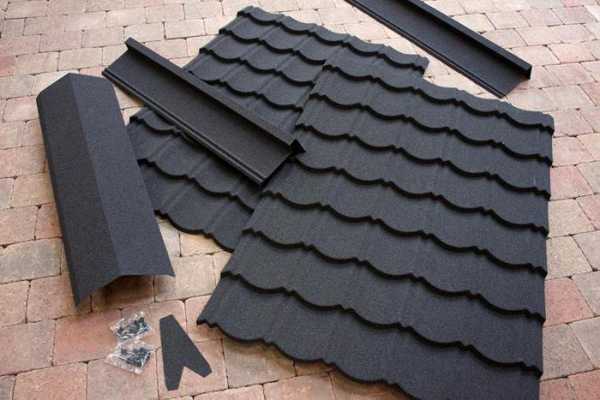

Ондулин выпускают двух типов – шифер и черепица. По своему качеству оба материала не имеют различий, различается ондулин размером листа – 2000 х 950 мм, называемый шифером и черепица, выпускаемая меньших размеров, используемая в случае, когда производится монтаж крыши из ондулина сложной конфигурации. Использование черепицы в таком случае уменьшает количество отходов. Ондулин шифер используют для покрытия крыш простой конструкции.

Достоинств у ондулина множество – экологичность, устойчивость к внешним воздействиям, в том числе и атмосферным, легкий вес и низкая себестоимость монтажа изделия, а также возможность произвести монтаж ондулина своими руками. Главным недостатком материала является его горючесть, но это свойство значительно снижается путём обработки ондулина специальным составом при изготовлении

Рекомендации по проведению работ

При проведении монтажа кровли из ондулина необходимо строгое соблюдение инструкций по монтажу, в которых тщательно учтены характеристики материала. Для получения качественной кровли у построенного здания, все рекомендации, приведённые ниже. должны быть выполнены в обязательном порядке.

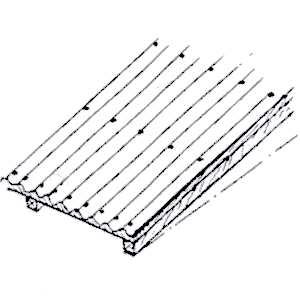

Угол наклона крыши от 5 до 10°

1. Для выполнения монтажа кровли из ондулина, в случае наличия угла наклона крыши, составляющего от 5 до 10° обязательно изготовление сплошной обрешетки, выполняемой из досок или фанеры. Концевой нахлест должен быть 300мм, а боковой составлять две волны шиферного листа.

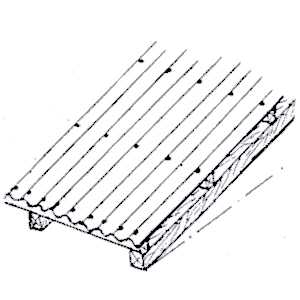

Угол наклона крыши от 10 до 15°

2. При монтаже ондулинового шифера на крышах, при угле их наклона в пределах от 10 до 15°, обрешётка выполняется из досок, при её изготовлении доски крепятся к стропилам с шагом 450мм. Шаг рассчитывается по осям досок. Концевой нахлёст предусматривается размером 200 мм. Величина бокового нахлеста – одна волна.

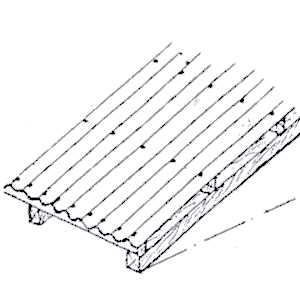

Угол наклона крыши выше 15°

3. В случае, если крыша, на которой выполняется монтаж шифера из ондулина, имеет угол наклона выше 15 градусов, то интервал между досок, из которых выполнена обрешётка, составляет 600 мм между их осями. При укладке листов ондулина должен быть предусмотрен концевой нахлест размером 170 мм, а размер бокового нахлеста составляет одна волна.

Деревянный шаблон точного размера

4. Для правильного расположения брусков обрешетки их закрепляют на стропилах, учитывая расстояние между осями. Для расположения элементов обрешетки в строго параллельном отношении к карнизу, используют деревянный шаблон точного размера.

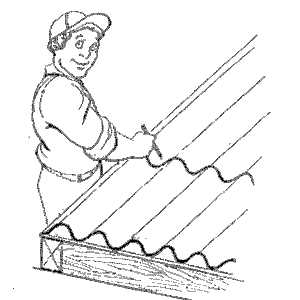

Разметка Ондулина

5. По своей форме шифер из ондулина (имеющий в обиходе название «еврошифер»), имеет абсолютную идентичность с обыкновенным шифером. Для удобства разметки его волнистой поверхности используют цветной карандаш. При желании получить более аккуратную разметку поверхности, можно использовать обрезок листа.

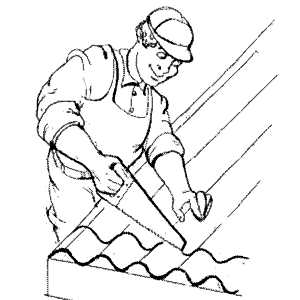

Резка ондулина

6. При необходимости разрезать лист ондулина очень удобно использовать обычную ножовку для распиливания древесины. Для предотвращения застревания полотнища в материале при работе, его слегка смазывают маслом. Еще более удобно использовать электрическую пилу, которая может быть как ручной, так и циркулярной.

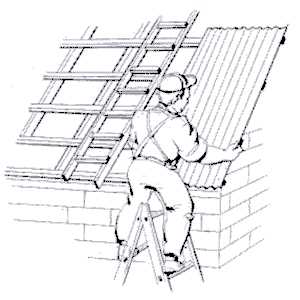

Монтаж ондулина

7. Монтаж ондулина своими руками производить совсем несложно, благодаря его небольшому весу. Один лист ондулина стандартного размера весит не более шести килограмм.

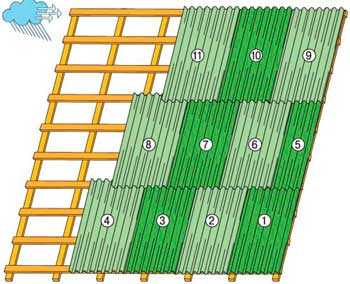

Укладка ондулина

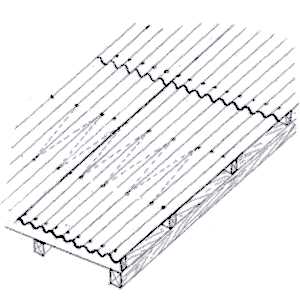

8. При начале креплении листов ондулина учитывается направление ветра, которое преобладает в местности, где производится строительство. Начитают работу со ската, находящегося в противоположной стороне от его направления. Во втором ряду началом служит ондулин, размер листа которого составляет половину от целого. При таком способе укладывать шифер удобнее, а нахлест на боковом стыке будет состоять не из четырёх, а из трёх листов.

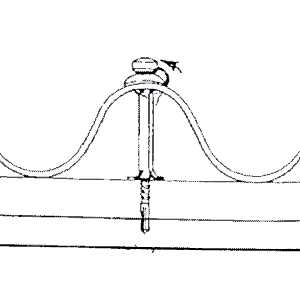

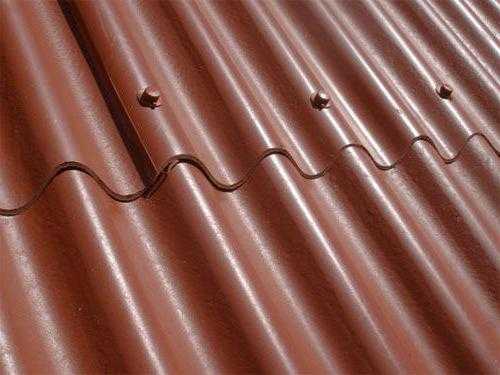

Крепление еврошифера

9. Для крепления кровельного еврошифера используют гвозди, которых на каждый кровельный лист уходит двадцать штук. Забивают их на конце листа, в глубине каждой волны, а также на нахлёстах с каждой стороны. Крепят их на промежуточные бруски, пропуская одну волну шифера.

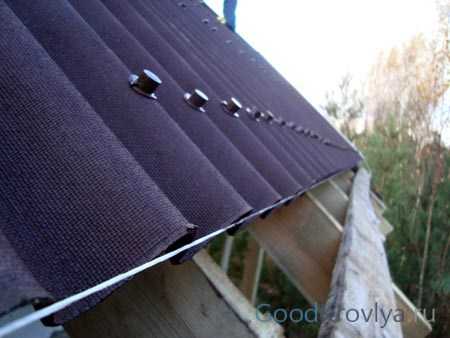

Применение натяжной веревки

10. Для точного направления листов шифера по брусу обрешетки применяют натянутую верёвку, её использование позволит выполнить эту работу более быстро и аккуратно.

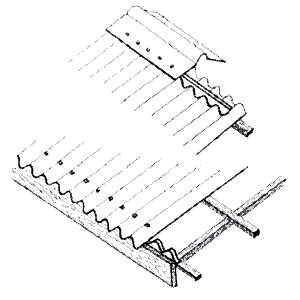

Коньковый элемент

11. Элементы конька крыши, как и шифер, начинают крепить на кровельном скате, расположенном напротив основному направлению ветра. Коньковый элемент крепится гвоздями к добавочным брускам обрешетки по внутренним частям волн листа еврошифера, стыкующихся с ними.

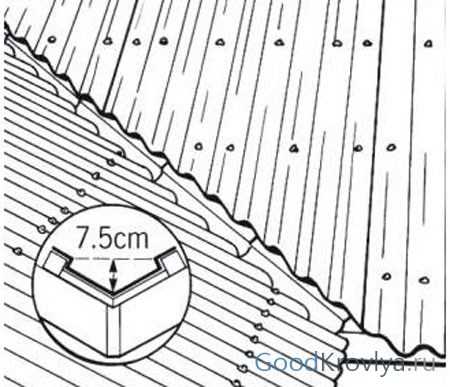

Оформления ендов

12. Для оформления ендов используются ендовы, изготовленные из материала ондулин. Для крепления ендов первоначально следует произвести установку дополнительной обрешетки.

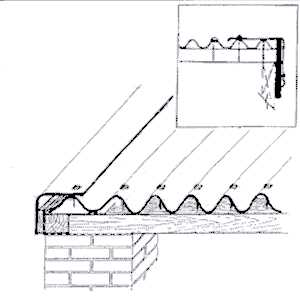

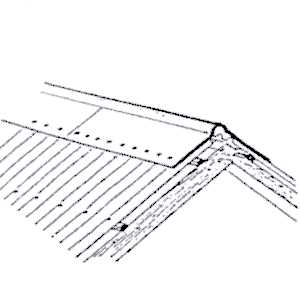

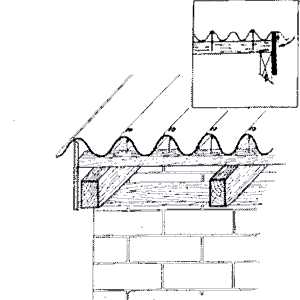

Оформление щипца

13. Щипец оформляется с использованием конькового, либо щипцового элементов, имеющихся в ассортименте продукции материала ондулин.

Второй способ оформление щипца

14. Для оформления щипца можно использовать еще один способ, который можно использовать только при плюсовой температуре воздуха. Крайнюю часть листа ондулина следует загнуть и закрепить гвоздями на щипковой доске.

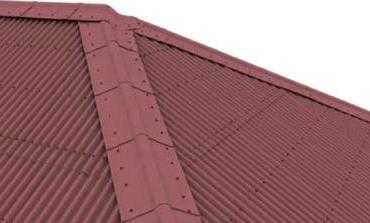

Оформление рёбер крыши

15. При оформлении рёбер крыши также используют коньковые, или же щипцовые элементы, производимые компанией, выпускающей ондулин.

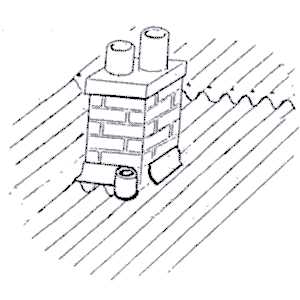

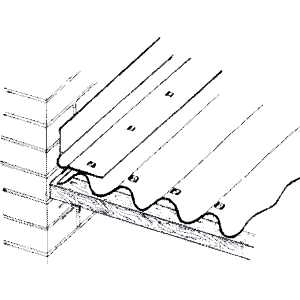

Оформление бокового стыка кровли

16. Оформление бокового стыка кровли, если он имеет место примыкания к стене, расположенной вертикально по отношению к стыку, производится при помощи ендовы, изготовленной из ондулина. В месте стыка прокладывается надёжная изоляция.

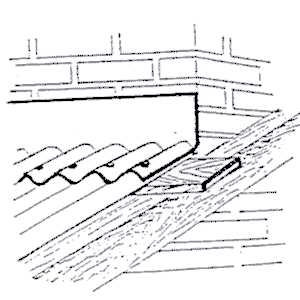

Покрытие фартуком

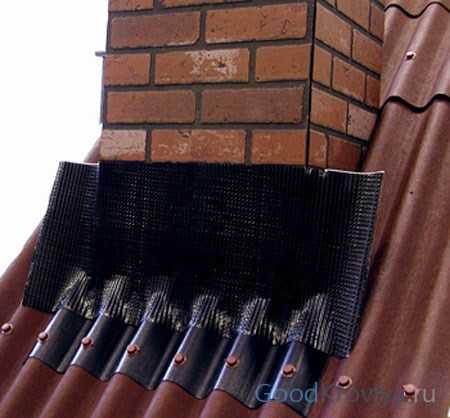

17. В тех местах, где стыкуется кровля и вертикальная стена, применяют покрытие фартуком, изготовленным из ондулина. Место расположения стыка прокладывается гидроизоляцией для исключения проникновения внутрь стыка влаги. Фартук крепится к листу гвоздями, как указано на рисунке.

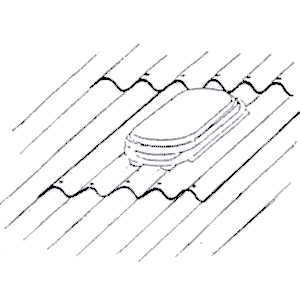

Кровельный вентилятор

18. Для оптимальной вентиляции кровли применяют кровельный вентилятор. Монтируют вентилятор по каждой волне на сопряжении с листами. Верхний обязательно должен иметь нахлест поверх основания кровельного вентилятора.

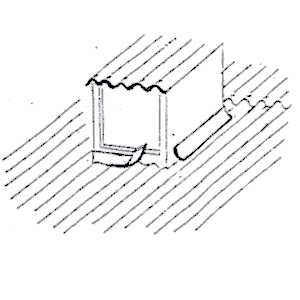

Кровельное окно

19. Для выхода на поверхность кровли изготовляют кровельное окно, используемое также для поступления в чердачное помещение дневного света. Закрепляется такое окно гвоздями по стыку с волнами листов ондулина. Лист еврошифера, расположенный у верхней части окна укладывают на него с нахлёстом.

Ликвидации просветов между листами

20. При необходимости ликвидации просветов между листами еврошифера и коньком, или же карнизом, применяют специальный наполнитель. Если в чердачном помещении не предусмотрено устройство для его вентиляции, то без заполнителя карнизов можно обойтись.

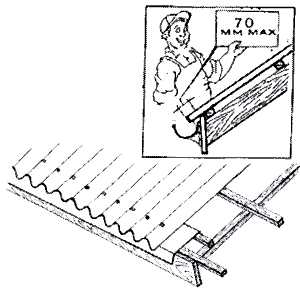

Универсальный карнизный короб

21. Универсальный карнизный короб применяется для лучшей гидроизоляции карниза кровли. Максимальный свес листа на карнизе — 70 мм.

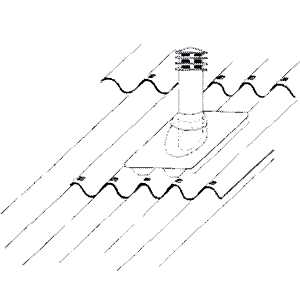

Вентиляционные трубы

22. При устройстве каналов для вентиляции используют вентиляционные трубы, выпускаемые компанией, производящей продукцию ондулин. Крепление трубы производится по каждой волне основания при помощи гвоздей, а её верхняя часть укладывается поверх основания внахлест.

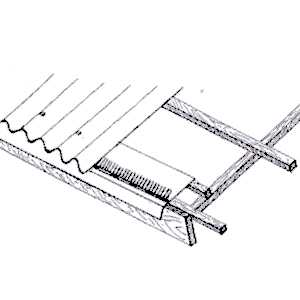

Вентиляционная гребенка

23. Вентиляционная гребенка прибивается на карнизе непосредственно под листом и необходима для того, чтобы птицы и насекомые не попадали в просветы между листами.

Саморезы

24. Для крепления листов ондулин, в случае использования обрешетки, изготовленной из металла, применяют саморезы. В таком случае для более удобной работы используют дрель, точно рассчитывая силу, с которой саморезы будут затягиваться, чтобы избежать повреждения материала.

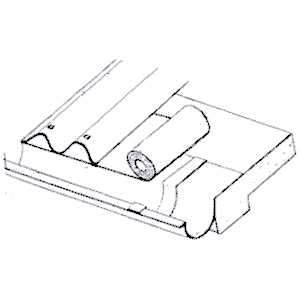

Гидроизоляция стыков

25. Гидроизоляцию стыков при монтаже кровли, изготавливаемой из кровельного материала ондулин, выполняют самоклеящейся лентой Ондуфлеш, разработанной производителями специально для этой цели.

Изоляция мест соединения кровельных окон с кровлей

26. Выполнение изоляции мест соединения кровельных окон с кровлей производится при помощи ленты Ондуфлеш.

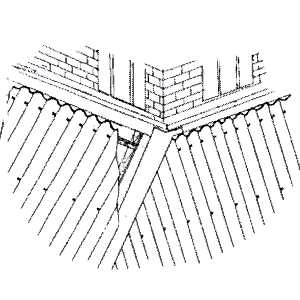

Оформления ендовы кровли

27. Для придания ендове законченного вида с одновременной изоляцией её стыков с кровлей, используют ленту Ондуфлеш.

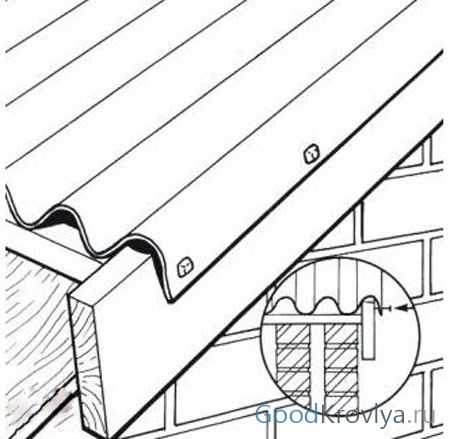

Карнизы кровли

28. Карнизы кровли выглядят наилучшим образом и полностью защищены от проникновения влаги к деревянным частям обрешетки с помощью изолирующих лент Ондуфлеш.

Гидроизоляция

29. Для выполнения гидроизоляции любых мест, где конфигурация крыши предусматривает появление стыков с её надстройками, для гидроизоляции отлично подойдет самоклеющаяся лента Ондуфлеш.

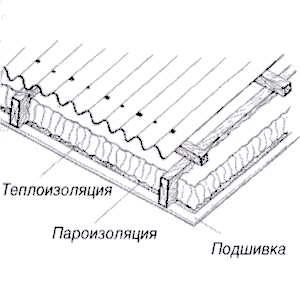

Пароизолирующий слой

30. Наиболее часто выбирается монтаж кровли из ондулина, в конструкции которой используется подкладочный материал типа Ондутис R70, использующийся в роли надёжного пароизолирующего слоя.

Использование ондулина при ремонте крыш

Когда кровля, имеющаяся у здания, приходит в негодность, то с помощью Ондулина можно быстро отремонтировать отдельные её участки, которые станут отлично выполнять свои функции. Однако лучшим вариантом станет полная замена всего кровельного материала на новый. Применение шифера Ондулин предусматривает и менее радикальное решение – установку нового покрытия без снятия старого, укладывая новый слой кровли сверху.
Такая возможность имеется благодаря небольшому весу листов еврошифера, позволяющего применять эту технологию ремонта кровли.

Ремонт кровли из ондулина

Преимущества ондулина, как материала для монтажа и ремонта кровли

Использование Ондулина позволит возвести качественную кровлю за самое короткое время. Выбрав монтаж крыши из ондулина, владелец дома получит возможность на долгие годы не беспокоиться о состоянии покрытия

Применение Ондулина обеспечит владельцу дома:

  • очевидную экономию при ремонте кровли, использование Ондулина не требует снятия старой кровли;
  • наличие подробной инструкции даёт возможность провести монтаж Ондулина своими руками;
  • нет риска проникновения влаги при ремонте, так как старое покрытие не вскрывается;
  • использование старого покрытия, при монтаже нового слоя Ондулина, улучшает теплоизоляцию крыши;
  • получение отличного внешнего вида материала, выбор цвета покрытия кровли.



Основные этапы ремонта кровли при использовании ондулина

Обрешетка

Ремонт крыш с применением кровельного покрытия высокого качества, известного под названием «еврошифер», или же Ондулина, разделяют на этап подготовки к монтажу и монтажный этап.

В первую очередь проверяется состояние старого покрытия – система вентиляции, изоляционный материал. При наличии неисправностей проводится их устранение.

Далее производится установка новой обрешетки, с шагом, предусмотренным для уклона ремонтируемой крыши.

Обрешетка

При повышенной хрупкости старого материала обрешетка устанавливается просверливанием и креплением на саморезы. При планировании установки дополнительного утепления предусматривается для него промежуток под обрешеткой. Для защиты от конденсата утеплитель накрывают мембраной Ондутис SA 130, а поверх обрешетки закрепляют пароизоляционную плёнку Ондутис R 70.

Выполняя обрешетку, чтобы произвести монтаж крыши из ондулина, используют брус, сечение которого соответствует размеру волны еврошифера. Для установки и крепления конька и ендовы требуется дополнительная обрешетка.

При  возведении кровли, либо проведении её ремонта с использованием материала ондулин, инструкция по монтажу кровельного покрытия должна соблюдаться совершенно точно, только тогда оно прослужит  долгие годы, не требуя ремонта.

Монтаж ондулина

Монтаж ондулина

Монтаж ондулина

Монтаж ондулина

Монтаж медной кровли Стропильная система мансардной крыши

mystroiteli1.ru

Ондулин инструкция по монтажу: угол наклона, крепление

  • Перечень советов по монтажу ондулина

    • Кровельный материал Ондулин,  инструкция по монтажу которого будет рассмотрена в данной статье, представлен на строительном рынке в виде волнистых листов, отличающихся повышенной прочностью и относительно небольшим весом. В его основе находится целлюлоза, в состав которой в определенных пропорциях производители добавляют специально разработанные добавки, придающие листам особую крепость и способность противостоять повышенной влажности.

    Стандартный величина одного листа составляет 200х94 см. Отличительные особенности  еврошифера

    • Экологическая чистота. В составе ондулина нет веществ, выделяющих в окружающую среду вредные для человека химические соединения.
    • Длительный срок эксплуатации. Материал способен исправно служить на протяжении более 50 лет.
    • Небольшая стоимость по сравнению с прочими кровельными материалами.
    • Простота в уборке. Во время чистки нет необходимости использовать специальные химические средства. Уборка ограничивается сметанием пыли илистьев.
    • Повышенная сопротивляемость химическим и механическим повреждениям.
    • Устойчивость к повышенной влажности и к сезонным колебанием температуры окружающей среды.

    Данную разновидность еврошифера с одинаковым успехом применяют при создании кровли на постройках любого типа.Следует заметить, спустя некоторое время  краска, которой покрыт Ондулин, может выгорать под действием ультрафиолета.Но даже в этом случае кровельный материал сохраняет все свои первоначальные свойства. При желании цвет можно восстановить методом нанесения на поверхность кровли слоя специальной краски.

    Перечень советов по монтажу ондулина ↑

    Монтаж крыши из Ондулина требует соблюдения определенного перечня рекомендаций, которые помогут понять, как крепить ондулин правильно, позволят осуществить его качественный  монтаж своими руками, при этом существенно увеличив эксплуатационный срок материала.

    • Во время кровельных работ данный материал можно резать ножовкой, предназначенной для работы с древесиной.

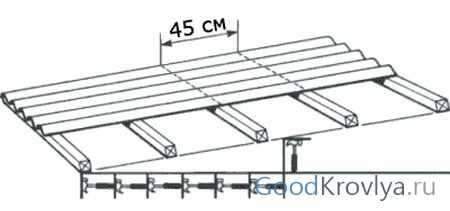

    • Оптимальный шаг обрешетки равняется 45 см, однако он может незначительно меняться в зависимости от угла уклона крыши здания.

    Угол уклона стропил под ондулин ↑

  1. Если наблюдается минимальный угол уклона, не превышающий 100, то применяется сплошная обрешетка, выполненная из листов фанеры, досок или OSB. В этом случае листы кровельного материала следует укладывать с обязательным нахлестом в 30 см по вертикали, при этом по горизонтали соблюдается двух волновое перекрытие.
  2. Если угол уклона равен 150, то нахлест кровельных листов следует уменьшить до 20 см, при этом волновое перекрытие также становится на одну волну меньше.
  3. В случае угла наклона, превышающего значение 150, следует увеличить шаг обрешетки до 60 см, при этом нахлест по вертикали будет равен 17 см, а волновое перекрытие по горизонтали будет составлять одну волну.

Однако отметим, что производители ондулина в паспорте к кровельному материалу указывают минимальный и максимальный шаг обрешетки.

Рекомендации по монтажу ондулина: непреложные правила ↑

  • При монтаже обрешетки оптимально использовать так называемый «интервал», который представляет собой заранее сделанный шаблон с необходимой шириной шага. Начинать устройство монтажа еврошифера на крышу строения лучше всего со стороны, которая наиболее часто является подветренной.

  • Саморезы для ондулина  должны иметь специальные шляпки, выполненные из ПВХ (поливинилхлорид) или полипропилена. Кровельный лист крепится к обрешетке черед одну волну. На одну единицу материала требуется приблизительно 20 саморезов. Важно знать, что излишняя экономия на саморезах может привести к срыву кровельного материала при достаточно сильных порывах ветра.

  • Желоба, предназначенные для слива дождевой воды, следует крепить к карнизу со стороны нижнего края еврошифера. Особое внимание необходимо уделить тому, чтобы края материала не выступали за край кровли более чем на пять – семь см. Специальный вентиляционный гребень, прибитый к карнизу, будет предотвращать проникновение в пространство между кровлей и обрешеткой различных насекомых.
  • Ондулин конек используется для оформления ребер крыши, При монтаже данного строительного элемента следует соблюдать нахлест, величина которого колеблется в диапазоне от 10 до 12 см.

  • Гидроизоляция всех стыков выполняется изолирующим материалом в виде специальной ленты. Покрывающий фартук используется для конечного оформления стыков крыши.

Совет

Осуществлять монтаж кровли из Ондулина лучше всего при температуре окружающей среды от 00 до + 300С. Если температура опускается ниже 00 – материал приобретает излишнюю жесткость. При высокой температуре (от +310С) монтаж кровли осуществлять крайне не желательно.

Если вы не уверены, что сможете качественно уложить Ондулин,  инструкция по монтажу которого была подробно рассмотрена в данной статье, то вам следует обратиться за помощью к профессионалам, имеющим богатый опыт в проведении кровельных работ.

↑Как укладывать Ондулин: полезные советы

© 2019 stylekrov.ru

stylekrov.ru

Укладываем «Ондулин». Инструкция по монтажу и расчету :: SYL.ru

Когда используется «Ондулин», монтаж, инструкция по проведению работ должны быть подробно изучены мастером. Только так вам удастся добиться положительного ожидаемого эффекта, который будет радовать вас в течение долгого времени. Учитывая совокупность всех качественных характеристик, которые свойственны «Ондулину», многие современные потребители сегодня предпочитают именно этот материал всем другим разновидностям кровельных покрытий. После его установки очень долго времени вам не придется заботиться о необходимости проведения ремонта.

Если вы решили использовать для обустройства кровли «Ондулин», инструкция по монтажу вам позволит произвести работы правильно. На рынке строительных материалов сегодня можно приобрести всевозможные кровельные материалы, которые имеют разные цены, внешний вид и качественные характеристики. Что же касается «Ондулина», то этот материал называется еще битумным шифером. Выпускается он в виде волнообразных листов, выполненных из прочной органической основы. Последняя в процессе производства пропитывается битумом. Для получения высокой прочности и водонепроницаемости пропитка для основы изготавливается под воздействием высокого давления и при температуре от +120 градусов Цельсия. Основой для производства «Ондулина» выступает целлюлоза, к которой добавляются минеральные ингредиенты и всевозможные наполнители, а также смолы, обеспечивающие прочность, и пигменты для формирования палитры цветов.

Плюсы «Ондулина»

Если вы решили использовать «Ондулин», инструкция по монтажу позволит исключить ошибки. Перед приобретением данного материала стоит рассмотреть его особенности. Среди плюсов можно выделить почти нулевую водопроницаемость. Даже при весьма длительном воздействии воды материал не впитывает влагу. Эксплуатировать его можно при достаточно широком диапазоне температур. Поверхность крыши будет способна претерпевать крайне высокие и низкие температуры. При этом структура материала не будет нарушена, как и в случае с резкими перепадами температур. Полотна обладают незначительным весом, что достигается за счет использования органической основы. Это снижает нагрузку на кровельный каркас. Материал отличается хорошей устойчивостью к воздействию ультрафиолета, яркие цвета не выгорают на солнце в течение долгого времени. На поверхность кровли может воздействовать минеральное масло, дизельное топливо, каждое из которых не способно разрушить материал. Именно поэтому «Ондулин» довольно часто используется для обустройства кровли зданий промышленного назначения. Материал стойко претерпевает воздействие бактерий, микроорганизмов, щелочей и кислот.

Особенности устройства кровли

Если вы решили приобрести «Ондулин», инструкция по монтажу вам позволит соблюсти все нормы и правила, прописанные технологией. Методика устройства кровли из этого материала почти не отличается от способа монтажа шифера. Однако в первом случае проведение работ окажется намного проще, ведь масса материала меньше. Осуществлять работы по укладке описываемого материала можно при диапазоне температур от 0 до плюс 30 градусов. При монтаже следует применять специальные гвозди, которые предназначены для крепления «Ондулина». Предварительно вы можете рассчитать количество крепежа, нормативный расход равен 20 гвоздям на один лист, который имеет 10 волн. Десять гвоздей предстоит установить в верхней, тогда как остальные — в нижней части полотна. Выбирая «Ондулин», инструкция по монтажу вами должна быть изучена. Она предполагает необходимость устройства обрешётки. Если уклон кровли не превышает 10 градусов, то можно использовать сплошную обрешетку, устроенную из фанеры или OSB. При уклоне в пределах 15 градусов следует обустраивать обрешётку из бруса, обеспечивая шаг между элементами в пределах 45 сантиметров. В некоторых случаях шаг увеличивается до 60 см, что верно при уклоне больше 15 градусов. Не стоит тянуть лист при монтаже, если его не хватает до стыка. Это объясняется тем, что при перепадах температур лист может покрыться трещинами. При необходимости передвижения по кровле нужно наступать исключительно на уже укрепленные полотна, что касаются верхнего гребня.

Монтаж обрешётки

Если вами обустраивается крыша из «Ондулина», инструкция предполагает необходимость установки обрешётки. Она призвана придать кровельному материалу прочность и жесткость. Данная система сводит к минимуму вероятность того, что вся конструкция в течение эксплуатации сломается или провиснет. Перед изготовлением каркаса необходимо подготовить деревянные брусья, сечение которых равно 6 x 4 см.

Укладка гидроизоляции

Если вами будет производиться укладка «Ондулина», инструкция, представленная в данной статье, позволит осуществить работы правильно. При монтаже данного материала довольно часто возникает потребность в укладке паро- и гидроизоляция. Многие мастера задаются вопросом о том, нужны ли подобные слои. Можно руководствоваться в данном случае рекомендациями производителя. Он указывает на свойства «Ондулина», которые позволяют обойтись без использования дополнительного паро- и гидробарьера. Это объясняется тем, что материал без проблем справляется с данными функциями. При проведении подобных работ необходимо учесть некоторые исключения. Таким образом, если осуществляется утепление мансарды или чердака, то рекомендуется дополнительно применять гидроизоляционный слой.

Рекомендации по монтажу «Ондулина»

Если вами самостоятельно будет осуществляться укладка «Ондулина», инструкция поможет вам при проведении работ. После того как все подготовительные работы будут закончены, можно переходить к процессу монтажа. Полотна кровельного материала следует укладывать вразбежку, таким образом, чтобы стыки нижнего ряда приходились на середину листа верхнего ряда. Иногда такую укладку еще сравнивают с монтажом кирпича. Если вы задумываетесь над вопросом о том, каким должен быть нахлест, то следует прислушаться к советам специалистов. Они указывают на то, что нахлест листов, которые располагаются по соседству, должен быть равен ширине в 2 волны. Что касается вертикального нахлёста, то он должен быть равен 30 см. Это верно для уклона в 10 градусов. Если речь идет о уклоне в 15 градусов, то он должен составить 20 см или больше. Для того чтобы иметь возможность соблюдать одинаковый уровень нахлеста, заблаговременно необходимо нанести на полотна линию с помощью отбивки.

Нижняя часть должна быть зафиксирована с помощью гвоздя, устанавливаемого в каждую волну. Тогда как верхняя часть требует установки 5 гвоздей в среднюю и 5 — в верхнюю часть. Чередовать установку крепежа нужно на каждом листе. Если при подготовке к монтажу «Ондулина» использовалась стальная обрешетка, то заменить гвозди необходимо саморезами.

Некоторые нюансы проведения работ

Для того чтобы обеспечить правильное расположение брусков обрешётки, их следует зафиксировать на стропилах с учетом шага между осями. Для обеспечения расположения составляющих обрешётки строго параллельно по отношению к карнизу, необходимо использовать деревянный шаблон, который готовится по точным размерам. По форме шифер, выполненный из «Ондулина», который еще называется еврошифером, обладает идентичными размерами с обыкновенным шифером. Для того чтобы было более удобно осуществлять разметку его поверхности, которая имеет волны, можно использовать цветной карандаш. Для того чтобы получить более аккуратную разметку основания, рекомендуется использовать обрезок листа.

Если вы решили использовать «Ондулин», инструкция по монтажу своими руками позволит вам избежать ошибок, которые после пришлось бы переделывать. Например, важно учесть тот момент, что при укладке материала непременно придется его резать. Делать это с помощью ножовки очень удобно. Необходимо подобрать инструмент, предназначенный для распиливания древесины. Для того чтобы исключить застревание рабочей поверхности ножовки в материале, необходимо произвести обработку маслом. Облегчить проведение работ можно методом использования электрической пилы, которая может быть циркулярной или ручной.

При начале работы обязательно необходимо учесть направление ветра, которое преобладает в определенной местности, где проводилось строительство. Начинать процесс необходимо со ската, который находится в противоположной зоне от направления ветра. Во втором ряду началом выступит «Ондулин», габариты листа которого должны быть на 1/2 меньше целого. Если использовать данный метод укладки, то проводить работы будет удобнее.

Установка дополнительных элементов

Элементы конька, как и сам кровельный материал, необходимо начинать устанавливать на кровельном скате, который располагается напротив основного направления ветра. Коньковый элемент следует зафиксировать гвоздями, которые вбиваются в добавочный брусок обрешётки. Установку необходимо вести по внутренним частям волн листа. Для оформления ендов, которые изготовлены из «Ондулина», первоначально необходимо подготовить дополнительную обрешетку. Щипец следует оформить с применением конькового или щипцового элементов, которые имеются в ассортименте продукции. Для того чтобы оформить щипец, можно применить еще одну технологию, которая актуальна только лишь при плюсовой температуре внешнего воздуха. Крайняя часть полотна «Ондулина» должна быть замкнута и зафиксирована гвоздями на щипковой доске. Когда оформляются ребра крыши, необходимо применять щипцовые или коньковые элементы.

Вентиляция и ликвидация просветов

Для того чтобы обустроить вентиляцию, используют кровельный вентилятор, который устанавливается на каждой волне при сопряжении листов, этот метод применяют, когда используется «Ондулин». Инструкция по монтажу (ломаная крыша когда монтируется) должна вам помочь. Это позволит вам осуществить данные работы правильно. Для выхода на кровлю можно изготовить окно, которое используется для поступления в мансарду дневного света. Закреплять этот элемент необходимо гвоздями. Лист «Ондулина», который располагается в верхней части окна, должен монтироваться на него с нахлестом.

Расчета «Ондулина»

Если вами будет использоваться «Ондулин», инструкция по монтажу (расчет количества материалла) позволит вам не останавливаться на этапе устройства кровли. Таким образом, для того чтобы рассчитать необходимый объем кровельного материала, нужно определить площадь кровли, которая будет покрыта. Площадь одного листа, размер которого равен 0,95 х 2 метра, равна 1,9 квадратных метров. Для того чтобы определить количество листов, которое понадобится при проведении работ, необходимо площадь кровли разделить на площадь одного листа. Определить первое значение позволит прием, при котором поверхность необходимо разграничить на отдельные геометрические фигуры, после рассчитывается площадь каждой из них, а затем все значения складываются. Перед тем как стелить «Ондулин», инструкция вами обязательно должна быть прочитана. Она предполагает необходимость приобретения материалов с некоторым запасом. Ведь придется резать полотна, а некоторые из них могут иметь брак. В этом случае использовать материал будет уже нельзя.

Стоимость монтажа «Ондулина»

Если производится устройство кровли из «Ондулина», инструкция помогает многим мастерам завершить работу очень успешно. Однако некоторые хозяева не имеют достаточного опыта по проведению данных работ, поэтому доверяют их профессионалам. Если вы решили воспользоваться услугами бригады строителей, то следует учесть, что цена будет зависеть от угла наклона крыши, сложности проведения работ, а также площади обрешётки. Помимо укладки самого кровельного материала, будут проводиться работы по монтажу водосточной системы, стоимость этих работ будет зависеть от конфигурации крыши и сложности устройства системы. Инструкция по креплению «Ондулина» предполагает четкое соблюдение всех норм и правил. Но если вы решили доверить это дело специалистам, то придется заплатить цену от 15 до 30 долларов за 1 квадратный метр крыши.

Особенности эксплуатации

Если при устройстве кровли вами был использован «Ондулин», инструкция по применению позволит продлить срок жизнедеятельности покрытия. Данный кровельный материал не нуждается в дорогостоящем сложном уходе. Кровлю будет необходимо только лишь время от времени очищать от листвы и загрязнений. Помимо этого, стоит помнить о том, что через 10 лет материал может потускнеть от воздействия солнечных лучей. В этом случае кровля может быть обновлена методом нанесения специальной краски.

Заключение

Когда используется «Ондулин», монтаж, инструкция по проведению работ должны быть подробно изучены мастером. Только так вам удастся добиться положительного ожидаемого эффекта, который будет радовать вас в течение долгого времени. Учитывая совокупность всех качественных характеристик, которые свойственны «Ондулину», многие современные потребители сегодня предпочитают именно этот материал всем другим разновидностям кровельных покрытий. После его установки очень долго времени вам не придется заботиться о необходимости проведения ремонта.

www.syl.ru

Устройство кровли из ондулина — свойства материала и технология монтажа

Onduline в последние годы стал поистине «народным» кровельным материалом. Устройство кровли из ондулина в целом является несложным, но имеет ряд особенностей.

Onduline ведет свою историю с 1950 года, когда основатель компании Гастон Громье впервые представил на французский рынок строительных материалов недорогие волнистые листы из целлюлозы, пропитанной битумно-минеральным составом. За более чем 60 лет технология производства была значительно усовершенствована, и сегодня торговая марка Onduline популярна и востребована во многих странах Европы, Азии и Америки.

Кстати, волнистую форму отечественных асбестоцементных листов советские инженеры подсмотрели именно у французов: до этого асбестоцементные изделия для кровли производили в виде прямоугольных плиток, напоминающих формой и цветом каменный шифер. Отсюда и пошло в народе — «шифер», хотя современные волнистые асбестоцементные листы на настоящий шифер совершенно не похожи.

Ондулин стоит ненамного дороже асбестоцементных волнистых листов, но служит дольше и выглядит получше

Onduline Group не единственное предприятие, выпускающее подобную продукцию, в России представлены изделия и других европейских производителей. Однако французы первыми после открытия железного занавеса заинтересовались возможностями необъятного советского рынка, сегодня продукция компании производится для России на крупном современном предприятии, расположенном в Нижнем Новгороде. Так как россияне впервые познакомились с изделиями именно французской компании, ныне ондулин стало именем нарицательным, часто пишется с маленькой буквы и обозначает класс подобных кровельных материалов в целом. Применяется также термин «еврошифер». По сути, оба определения неверны, но прижились.

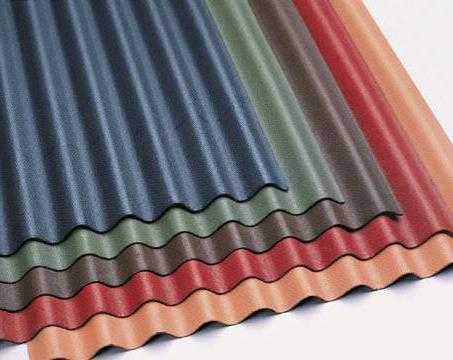

Onduline предлагает четыре цветовых варианта и один полностью прозрачный

Onduline — один из самых дешевых кровельных материалов. Дешевле стоят только отечественные волнистые асбестоцементные листы. Дороже «еврошифера» обходится металлочерепица российского производства с бюджетным полиэстровым покрытием. Битумная черепица стоит ненамного больше металла, но требует более серьезной подготовки основания и сложнее в укладке, что переводит ее в более высокую ценовую категорию.

Ондулин служит до сорока лет, что даже больше, чем у дешевой металлочерепицы, но меньше, чем у битумной. Асбестовый «шифер» толщиной 4,8 мм продержится лет 15. Самый мощный 7,5 мм при условии регулярной очистки и окраски через год тоже может прослужить 40 лет. В отличие от хрупких асбестовых листов Onduline гибок и пластичен.

Им можно накрывать сложные криволинейные и просто не очень ровные крыши, листы способны выдержать довольно большие деформации несущей конструкции. Материал прощает некоторую небрежность при проведении работ: крыша не протекает, страдает лишь внешний вид. В отличие от металлочерепицы ондулин не образует конденсата (нет необходимости в подкровельной пленке), не шумит, меньше нагревается и не электризуется.

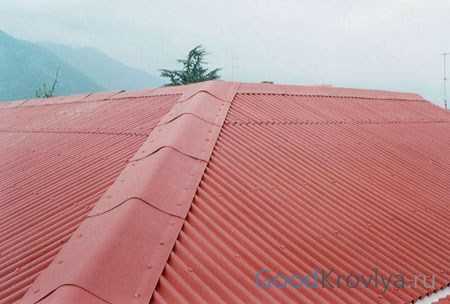

Кровля из Onduline с «фирменными» доборами выглядит аккуратно

В минус ондулину можно поставить его горючесть. Хотя, при соблюдении обязательных правил пожарной безопасности, проблем не возникает. Еще одно свойство материала: он имеет шероховатую наружную поверхность. Из-за этого на крыше может задерживаться пыльца растений и пыль. Но это и достоинство: не происходит сходов снежных лавин зимой, как со скользкой металлической крыши.

Экологичность ондулина, про которую рассказывают продавцы, как минимум, сомнительна. Какая может быть экологичность у материала, изготовленного частично из нефтепродуктов? Однако по сравнению с асбестовым «шифером», выпуск которого давно запретили в развитых странах, ондулин значительно выигрывает.

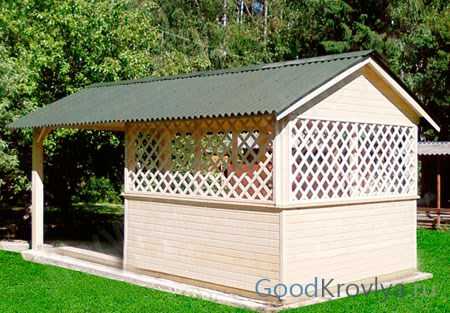

Беседка, крытая ондулином, выглядит симпатично

Стоимость асбестоцементных волнистых листов при толщине 4,8-7,5 мм — в среднем 80-200 руб/м2. Onduline обойдется в 200 руб/м2. Бюджетная металлочерепица — от 220 руб/м2. Это стоимость материала без работы и доборных элементов. Трудоемкость монтажа ондулина и асбестового «шифера» минимальна, с металлочерепицей работать сложнее. При дешевых листах доборы «еврошифера» дороговаты. При большом их количестве можно заменить комплектные битумно-целлюлозные элементы металлическими. В цвет попасть не проблема, на герметичность это не влияет, а обойдется немного дешевле.

Применять Ондулин на крышах прихотливой формы, особенно с обилием треугольных и трапециевидных плоскостей, не очень рационально. Для сложных кровель есть смысл просчитать стоимость гибкой черепицы: в отличие от крупнолистовых материалов практически отсутствуют отходы в виде обрезков, относительно недорого стоят доборы.

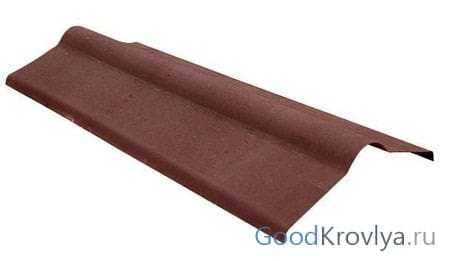

Коньковый добор

Производитель рекомендует три типа подготовки основания в зависимости от уклона крыши:

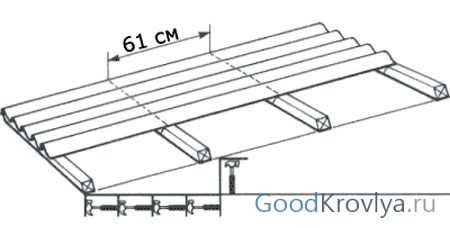

  • При нормальном уклоне крыши от 1/4 и более (выше 15°) достаточно выполнить обрешетку из брусков либо досок (можно необрезных) с шагом 61 см по осям.

    Уклон кровли от 15 градусов

  • При небольшом уклоне от 1/6 до 1/4 (10-15°) шаг обрешетки уменьшается до 45 см по осям.

    Уклон кровли от 10 до 15 градусов

  • Если уклон совсем невелик — от 1/11 до 1/6 (5-10°), следует устроить сплошную обрешетку. Подойдет обрезная доска (нужно оставить зазор в 3-5 мм между досками), листы влагостойкой фанеры, ОСП.

    Уклон кровли от 5 до 10 градусов

  • Для ендовы и конька необходимо настелить на стропила доски по 25 см с каждой стороны.
  • Даже при большом уклоне на свесе кровли стоит закрепить дополнительный брусок или сделать его сплошным на полметра, хоть этого и нет в инструкции. С краю крыши весной скапливается плотный снег и лед.

Класть ондулин при уклоне менее 1/11 не рекомендуется. Такая кровля уже должна накрываться наплавляемой рулонной гидроизоляцией. Если элементы обрешетки имеют одинаковую толщину, ускорит выполнение работ пара деревянных брусков-«интервалов», длина которых будет равняться внутреннему расстоянию между обрешетинами. Что касается качества выполнения обрешетки, то Onduline прекрасно ложится на крыши с довольно неровной поверхностью, на которых асбестовый «шифер» треснул бы. Битумно-целлюлозные листы лягут по форме крыши и выполнят свою функцию, но визуально плоховато подготовленная крыша так и останется неровной.

  • Ножовка по дереву с мелким зубом — прекрасно режет ондулин. Если полотно ножовки смазать маслом, она будет пилить намного веселей. Можно также использовать ручную циркулярную пилу.
  • Маркер либо мягкий карандаш (лучше цветной, светлого оттенка) для разметки листов. Можно использовать узкий восковой мелок.
  • Шнур — потребуется для разметки нижнего (карнизного) ряда.

    Чтобы нижний ряд вышел ровным, используем натянутый вдоль свеса шнур

  • Молоток, будем забивать гвозди.
  • Приспособление для поднятия листов. Ондулин очень легкий, его несложно подать снизу и взять наверху руками. Но если крыша слишком высокая либо по иной причине подавать материал вручную невозможно, придется соорудить удобное приспособление. В простейшем виде это крепкая веревка, на краях которой расположены крюки. Цепляем их за крайние волны листа и за середину веревки поднимаем на крышу.
  • Страховочный пояс, комбинезон и пояс с карманами, куда можно засунуть инструмент и метизы, крепкие ботинки, строительная каска.

Первый лист крепят с подветренной стороны. То есть с той, откуда чаще дует ветер. Сначала полностью монтируют нижний, карнизный ряд, затем второй и так далее. Чтобы нижний ряд вышел ровным, вдоль карниза на уровне нижней кромки крыши необходимо натянуть разметочный шнур.

Технологическая карта монтажа знакомит с пошаговой инструкцией

Первый ряд начинают с цельного листа, последний в ряду лист обрезают, если это необходимо. Второй ряд начинают не с цельного, а с обрезанного листа. Режут первый лист последнего ряда по образцу последнего листа первого ряда или просто пополам. Третий ряд опять начинают с целого листа. Таким образом, стыки листов в вертикальной плоскости нигде не пересекаются.

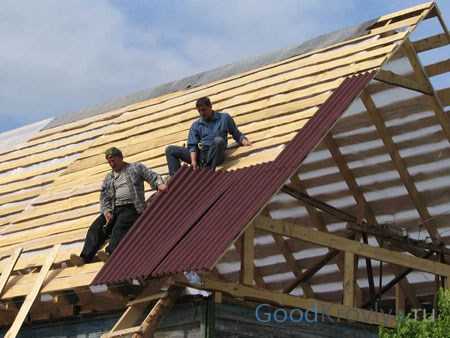

На фото видно, что второй ряд работники начинают не с целого листа. Такое расположение позволит избежать наложения стыков четырех листов в одной точке

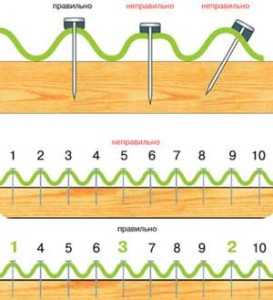

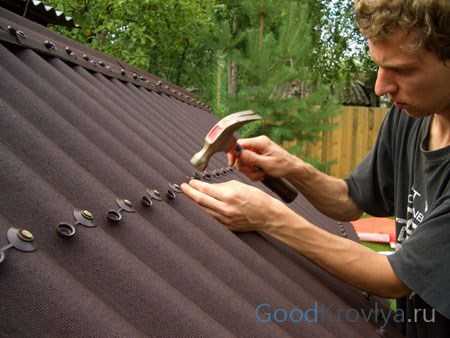

Крепят ондулин специальными гвоздями с защелкивающейся шляпкой в цвет основного покрытия. Использовать обычные шиферные гвозди нежелательно. Листы крепят, начиная с нижнего ряда ближе к карнизу в верхней части каждой волны. Таким же образом прибивают в каждом нахлесте, фиксируя сразу оба листа (нижний и верхний). А вот посередине листа крепление делается по-хитрому. Расстояние между гвоздями в концах листа делят на три части (шаг 61 см). Гвозди забивают в каждую волну, но не в одну линию, а в две, в шахматном порядке. То есть в каждой линии через волну. Это при шаге обрешетки в 61 см. При меньших уклонах шаг будет 45 см, а линий — три. При нормальном уклоне на лист уходит два десятка гвоздей.

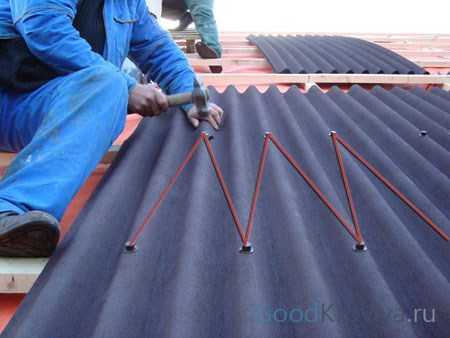

Вот таким образом крепят листы посередине: через ряд вразбежку. Размечать можно с помощью шнура или деревянных брусков нужного размера

Чтобы крыша смотрелась аккуратно, гвозди должны забиваться строго в линию, а не на глаз. Для разметки можно использовать шнур или брусок подходящей длины. И, конечно, гвоздь должен попасть в брусок или доску обрешетки. Забивать гвозди следует без фанатизма, чтобы не смять лист.

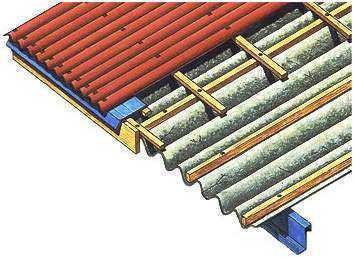

Ондулин можно даже настелить по старой «шиферной» крыше без ее демонтажа. Деревянные бруски обрешетки стоит антисептировать, прослужат дольше

Нахлест, как концевой (вертикальный по короткой стороне листа), так и боковой (горизонтальный по длинной), зависит от уклона кровли:

  • При нормальном уклоне крыши от 1/4 и более (выше 15°) концевой нахлест — 17 см, боковой — одна волна.
  • При небольшом уклоне от 1/6 до 1/4 (10-15°) — 20 см и одна волна.
  • Если уклон совсем невелик — от 1/11 до 1/6 (5-10°) — 30 см и две волны.

Последний удар по гвоздю делаем несильно, чтобы не вмять лист. Забив, защелкиваем пластиковую шляпку.

  • Ендова вставляется снизу листов, крепится сверху через каждую волну листов покрытия. Если заменять ендову на металлическую, ее «крылья» должны быть достаточно широкими, не уже 25 см каждое. Профиль должен повторять «фирменный», на краях следует сделать изгиб вверх.

    Ендову можно заменить на металлическую. Она должна иметь «корытообразный» профиль.

  • Чипец, конек, примыкание крепят гвоздями через добор и расположенный снизу лист так, чтобы попадать в верхнюю точку каждой волны.
  • При ограниченном бюджете чипец (торцовый добор) можно не использовать. Вместо этого следует завернуть крайнюю волну довольно мягкого листа на 90° и прибить ее к доске. Может — не так красиво, но вполне надежно и недорого.

Чтобы не покупать чипцовый (ветровой) добор, можно просто загнуть крайнюю волну на 90°

Мягкая самоклеящая лента Ондуфлеш поможет изолировать примыкание кровли к трубам. Ленту можно использовать для улучшения стыков примыканий и герметизации ендовы.

Лента Ондуфлеш поможет герметизировать стык с трубой. Изгибается руками, можно «прикатать» к поверхности деревянным брусочком

Onduline — заслуженно популярный, надежный и недорогой кровельный материал. Накрыть крышу ондулином вполне возможно самостоятельно. Нужно лишь соблюдать рекомендации производителя, иметь набор нехитрого инструмента и обладать начальным опытом столярных работ.

goodkrovlya.com

РубрикаРазное

Добавить комментарий
