Ондулин размеры – достоинства и недостатки, размеры листа и его стоимость, сфера применения материала и особенности монтажа

Учитывая необходимость выполнения нахлестов и перекрытий, от того, какого размера ондулин заложен в расчеты, будет зависеть итоговое количество материала. Поскольку разница площади обычно составляет порядка 0,3 м² на одном листе, при некорректных расчетах материал придется докупать.

Если же все вычислительные работы выполнить правильно и учесть исходный и результирующий размеры кровельного материала, можно быть уверенным, что закупленного материала будет достаточно для проведения перекрытия крыши. В противном случае, придется потратить не только на деньги транспорт, но и дополнительное время. Более того, зачастую, разные партии материала отличаются по оттенку, что негативно скажется на внешнем виде крыши.

kryshadoma.com

размеры листа и доборных элементов

Никто не идет за стройматериалами наобум – это, по крайней мере, неразумно. Перед покупкой мы всегда подсчитываем, сколько чего понадобится. Так, например, выбирая для кровли ондулин, размеры листа его следует уточнить заранее. Ведь взяв недостаточное количество материала, можно, докупая, весьма огорчиться, увидев, что оттенок из новой партии совсем не тот, ну, а переплачивать тоже не хочется. Поэтому в данной статье предлагаем разобраться с тем какие бывают размеры Ондулина и его доборных элементов, а так же как рассчитать необходимое количество данного материала для крыши дома.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

• по ширине листа: от -5 до +5 миллиметров;
• по длине листа: от -3 до +10 миллиметров;
• по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

• Ширина листа – 0,95 метра;
• длина листа – 2 метра;
• высота гребня волны – 3,6 сантиметра
• толщина листа – 0,3 сантиметра;
• масса листа – 6 килограммов.

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

Размеры доборных элементов Ондулина

Определяем нужное количество кровельного покрытия

Обычно эти подсчеты берет на себя компания, которая будет монтировать ондулиновую кровлю. Обычно она же ее и продает. Впрочем, если вы хотите самостоятельно покрыть крышу еврошифером, то для вычисления его количества размеров ондулина и школьных знаний по математике будет вполне достаточно. Нужно просто всю поверхность крыши представить в виде простейших геометрических фигур – треугольников, прямоугольников, квадратов. Легко вычислив площадь каждой, сложим их все – это и есть площадь кровли.

А теперь самое главное – не допустить основную ошибку, взяв вместо «чистых» размеров «грязные». Иначе — не учитывая запас, необходимый для перехлеста листов ондулина. Он необходим, иначе пострадает качество кровли. Поэтому простое перемножение длины и ширины, дающее площадь листа в 1,92 квадратного метра, не годится для определения расхода материала. Ведь порядка 0,3 квадратных метра с этого листа уйдут на перехлест.

Теперь более точные подсчеты. Когда кладется кровля, листы ондулина перехлестываются не только в продольном, но и в поперечном направлении. По длине перехлест составит от 10 до 15 сантиметров, а по ширине – одну волну (9,6 сантиметра). Получаем «чистые» размеры:

• Длина – от 1,85 до 1,95 метра;
• ширина – 0,864 метра.

С этими размерами листа ондулина полезная площадь его получится меньше – от 1,6 до 1,64 квадратного метра. И еще: не забудьте, что по краю кровлю придется подрезать, и материала понадобится процентов на 10 больше. От этих цифр и отталкивайтесь, закупая кровлю.

Примите участие в опросе:

Вам будет интересно

Обновлено: 22 июля 2018

38423

srbu.ru

Размеры листа ондулина: инструкция по монтажу ондулина

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Ондулин является одним из самых удобных для монтажа, кровельных покрытий. Размеры листа ондулина позволяют осуществлять сооружение кровли из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных сферах гражданского строительства, от частных домов до небольших магазинов и офисных зданий. Поэтому инструкция по монтажу ондулина пригодится каждому, кто планирует проведение кровельных работ.

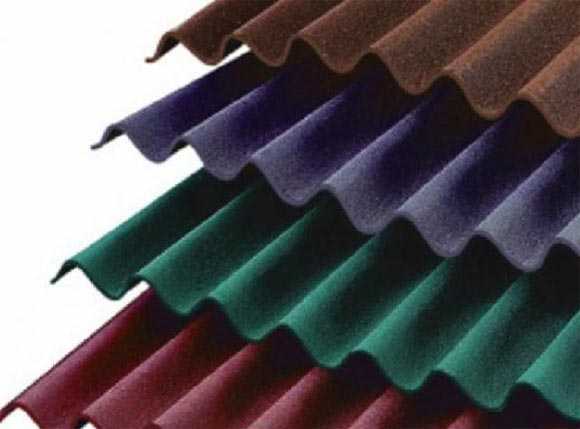

Ондулин — популярный материл для устройства кровли

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

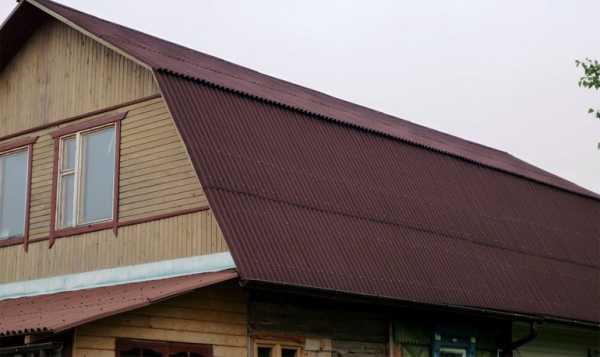

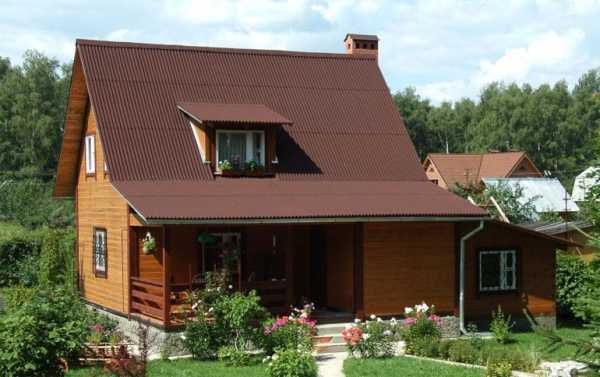

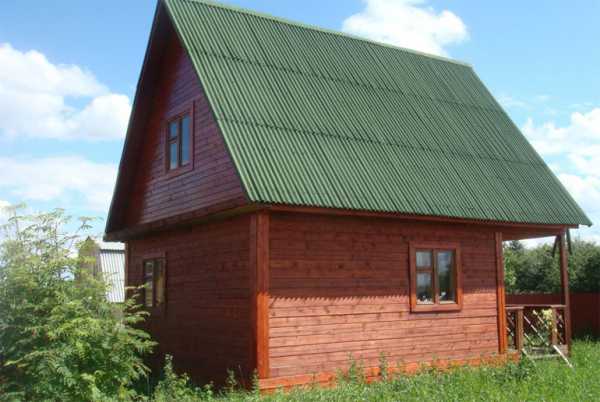

Крыша из ондулина — практичная, долговечная и эстетически привлекательная

Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.

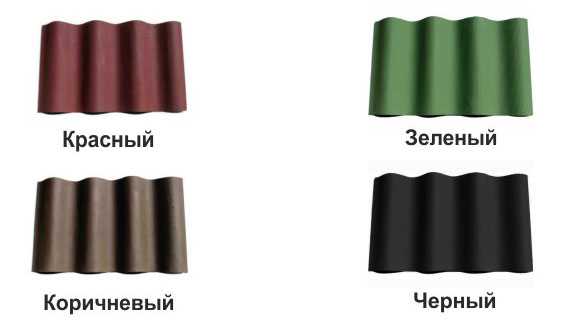

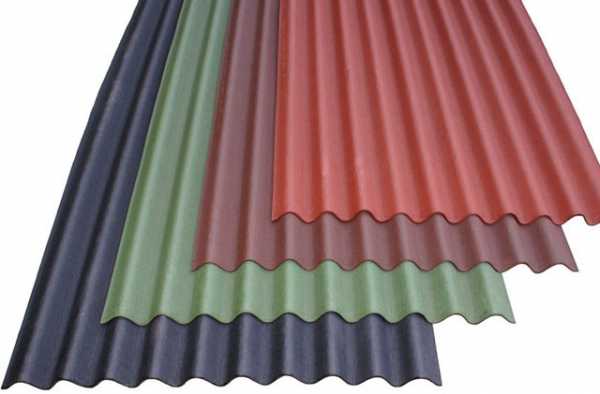

Листы ондулина доступны в самых разнообразных цветовых решениях

Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:

• Минеральные наполнители.
• Термическая смола с пигментами из минералов.
• Очищенный от примесей битум.
• Волокна целлюлозы.

Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуют применять в детских учреждениях и в местах, где воздух плохо циркулирует.

Состав листа ондулина — вид в разрезе

Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:

• Длина нормальная – 2 м.
• Ширина общепринятая – 0,95 м.
• Толщина изделия – 3 мм.
• Волна имеет высоту 3,6 см.
• Масса одного листа – 6 кг.

Размеры и характеристики листов ондулина разных производителей

Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

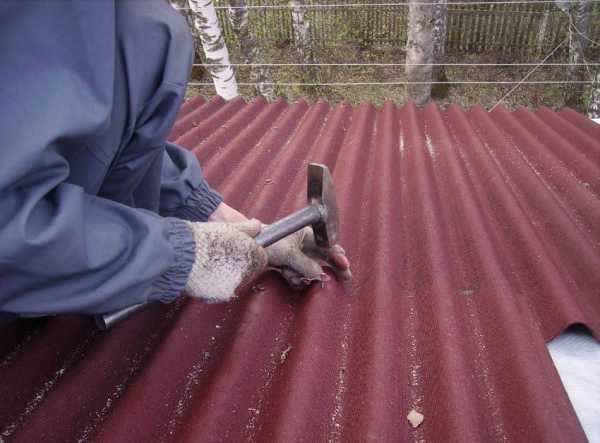

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками

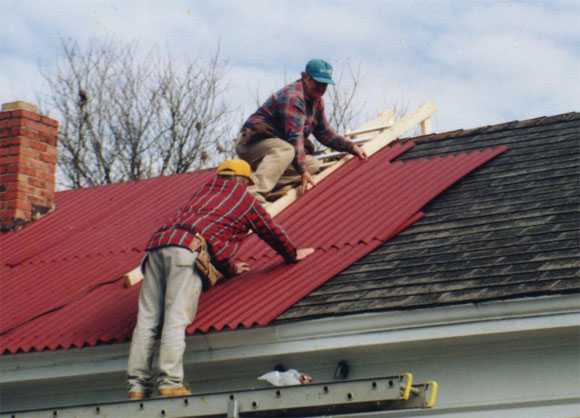

Инструкция по монтажу ондулина

Технология монтажа этого материала на скатной кровле сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делают сплошную обрешетку. Она может быть выполнена из теса толщиной от 15 до 25 мм или многослойной фанеры. Между собой соседние листы кладут внахлест на 2 волны. Листы из соседних рядов накладывают друг на друга на 300 мм. Верхний лист кладут на нижний, пока не дойдут до верха ската. Стандартные размеры ондулина позволяют уложить на 5 метровый скат три ряда листов.

Если угол наклона плоскостей скатов кровли увеличивается до диапазона 10 – 15 градусов, то обрешетку можно сделать не сплошную. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам составляет 200 мм, а с боков в 1 волну. Большие, чем 15 градусов, углы наклона позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по концам в 170 мм и сбоку в 1 волну.

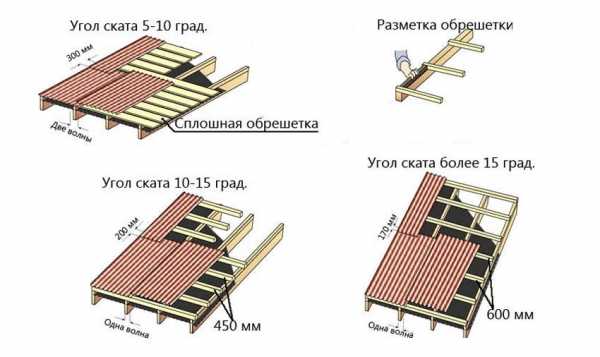

Варианты обустройства обрешетки под ондулин при различных углах наклона крыши

Каждая доска обрешетки прибивается параллельно карнизной доске. Для этого изготавливают из брусков эталонный «интервал», который используют для разметки места крепления каждой следующей доски обрешетки. Чтобы аккуратно размечать волнистые листы, нужно взять небольшой кусок ондулина с прямым краем и чертить по нему цветным карандашом. Это позволит проводить точные линии.

Полезный совет! При резке листов ондулина ножовку нужно смазывать машинным маслом. Это не даст ей застревать в вязкой структуре материала.

Ондулин — мягкий материал, его легко можно разрезать строительным ножом. Сделать своими руками кровлю из ондулина не так уж и сложно.

Пошаговый алгоритм монтажа кровли из ондулина

Дальнейшая инструкция по монтажу ондулина такая:

• Определяем тот край крыши, который находится с другой стороны от преобладающих ветров в вашей местности.
• С выбранного края крыши начинаем укладывать первый ряд. При этом нужно уделить особое внимание первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Крепят его вначале на один гвоздь, чтобы при необходимости скорректировать положение.

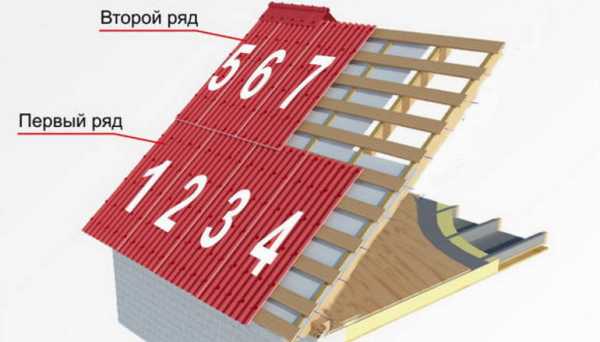

Последовательность укладки листов ондулина, в соответствии с направлением движения ветра

• По всей длине доски обрешетки натягивают веревку. Это нужно для того, чтобы не промазать гвоздем мимо доски. Когда уложены 3 листа, и вы убедились, что лежат они параллельно карнизной доске, прибейте их. В каждый лист необходимо вбить около 20 гвоздей. На концах листов гвозди вбивают в каждую волну, в середине можно через одну, а боковой нахлест крепят с обеих сторон.

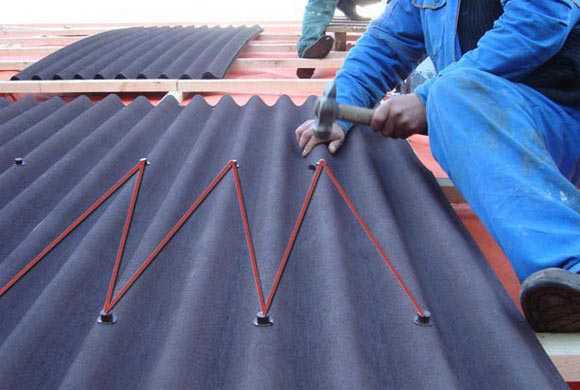

Инструкция по правильному расположению и забиванию гвоздей в листы ондулина

• После того как начальный ряд надежно прибит, можно начинать укладывать второй. Особое внимание следует уделять пробиванию гвоздями нахлеста. Листы в этих местах не должны иметь люфт. Аналогично укладывают все последующие ряды ондулина. При передвижении по листам ногами, нужно ступать только в места, где есть доски обрешетки и только в мягкой обуви, а лучше босиком, если позволяет погода.

После укладки и закрепления первого ряда листов ондулина — можно приступать к укладке второго ряда

• Когда листы на обоих скатах крыши закреплены полностью, приступают к монтажу конькового элемента. Он изготовлен из такого же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начинали укладывать листы. Нахлест делают не менее 125 мм. Прибивают конек в каждую волну всех листов с обеих сторон.
• После этого оформляют ендовы, при их наличии, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
• Закрытие торцов крыши производится шипцовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится, как сверху, так и сбоку. Если на крыше имеются различные элементы или вертикальные стены, то стыки с ними могут быть оформлены с помощью той же ендовы. При этом нужно организовать в этом месте хорошую гидроизоляцию, чтобы не протек ондулин. Отзывы владельцев иногда бывают негативным по причине того, что этому моменту не было придано достаточного внимания. Течь начиналась всегда именно в таких местах.

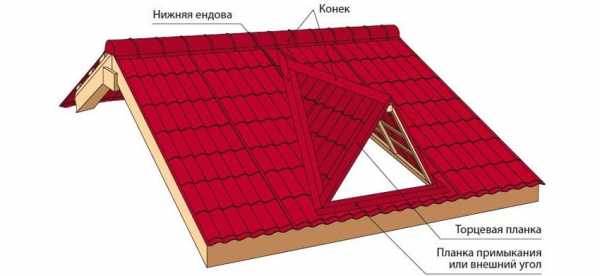

Завершающий этап в обустройстве кровли из ондулина — монтаж конькового элемента, ендовы и торцевой планки

• Если кровля сложная или четырехскатная, то придется под углом разрезать ондулин. Размеры листа таковы, что сделать это несложно. Нижнюю кромку первого листа совмещают с началом ската. При этом срез наклонного конька будет являться той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, находящимися выше, проделываем ту же манипуляцию. Угловой стык закрывается коньковым элементом и пробивается гвоздями в каждую волну.

Полезный совет! Инструкция по монтажу ондулина предполагает устройство под ним пароизоляции. Строители рекомендуют для этого применять пароизоляционную мембрану, изготовленную тем же производителем, что и сами листы.

В ассортименте производителей ондулина всегда имеется и пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

Так как этот материал имеет свойство источать сильный запах при нагревании под солнечными лучами, то кровля и чердачное помещение нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этой цели производители выпускают различные кровельные вентиляторы, сочетаемые именно с ондулином. Их крепят в любом месте плоскости крыши гвоздями в каждую волну. При этом, стыки хорошо гидроизолируют.

Кровельные окна используют для освещения чердачного пространства. При их монтаже необходимо, чтобы верхний лист лежал внахлест на основании этого элемента. Крепят окна тоже гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон совершенно оправдано, так как кроме освещения, они дают возможность выходить на крышу при необходимости.

Размещение мансардного окна в кровле, укрытой ондулином

Еще одним полезным элементом является карнизный заполнитель. Это прокладка, которая помещается под ондулин на уровне карниза или под коньковый элемент. Она нужна для того, чтобы птицы не проникали в чердачное помещение.

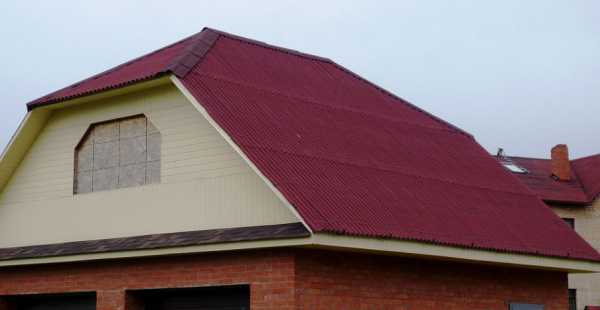

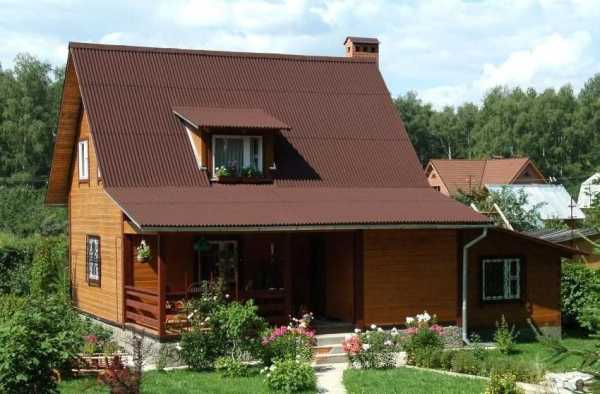

Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, не нужны дополнительные люди для монтажа. Посмотрев видео, как покрыть крышу ондулином своими руками, можно справится со всем самостоятельно.

Монтаж ондулина своими руками: видео-инструкция

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Размеры ондулина для крыши: расчет

16 декабря 2015

Просмотров: 1812

Размеры ондулина для крыши имеют стандартные значения. Поэтому перед покупкой легко рассчитать требуемое количество материала. Однако стоит учесть, что монтаж листов имеет свои особенности, это важно при расчетах.

Ондулин представляет собой материал на целлюлозной основе, покрытый с обеих сторон битумом, специальными смолами и добавками, придающими материалу улучшенные эксплуатационные свойства.

Что такое ондулин?

Ондулин — это материал на целлюлозной основе, который покрыт с обеих сторон битумом и специальными смолами и добавками, придающими материалу улучшенные эксплуатационные свойства. Листы выполнены в виде волн (схож с шифером). Однако по своим свойствам ондулин и шифер — совершенно разные материалы.

Ондулину присущи такие преимущества:

Достоинства ондулина.

• разнообразие расцветок, что позволяет подобрать оптимальный вариант;
• малый вес, что значительно упрощает монтаж покрытия;
• гибкость, что позволяет выдерживать различные нагрузки;
• не содержит вредных примесей;
• высокая прочность: готовая крыша способна выдержать нагрузку от снега до 300 кг на 1 м²;
• материал стоек к перепадам температуры, его можно эксплуатировать при температуре окружающего воздуха от -40°С до +80°С;
• шумоизоляция: покрытие поглощает звуки дождя, снега;
• низкие цены.

Можно отнести к достоинствам длительный срок службы. Хотя производитель дает гарантию на 15 лет, прослужить материал может до 50 лет.

Из недостатков следует выделить низкую стойкость к ультрафиолетовым лучам, может выцветать со временем.

Кровля из ондулина чаще всего используется при возведении хозяйственных построек, дополнительных зданий. Однако все чаще можно увидеть этот материал на крышах частных домов. Такую крышу можно легко узнать по волнистой поверхности и насыщенным краскам.

Вернуться к оглавлению

Специфика монтажа

Прежде чем считать требуемое количество ондулина, следует ознакомиться с особенностями его монтажа. К ним относятся следующие нюансы:

Схема устройства крыши покрытой ондулином.

1. Листы крепятся специальными гвоздями, которые идут в комплекте с материалом. Как правило, для крепления одного листа необходимо использование как минимум 20 элементов, в противном случае кровлю может снести ветром.
2. Монтаж ондулина можно производить при температуре окружающего воздуха не более +30°С.
3. При монтаже обрешетки следует учитывать угол наклона кровли, так как от этого зависит шаг между обрешеточными досками. При малом угле наклона может создаваться практически сплошной настил.
4. При перемещении по уже закрепленной крыше можно наступать лишь на гребень, остальные участки листа веса человека не выдержат.
5. При монтаже следует учитывать размеры листов и величину нахлеста по длине и по ширине.
6. Если ондулин укладывается в два ряда, то второй ряд лучше укладывать с половины листа нижнего слоя, это увеличит прочность покрытия.

Вернуться к оглавлению

Сколько нужно ондулина?

Так сколько ондулина потребуется? Как правильно произвести расчет? Зависят данные значения от нескольких параметров.

Размеры листов ондулина имеют стандартные значения: ширина составляет 95 см, длина — 200 см, толщина — 3 мм. Высота гребня равна 36 мм, а вес листа — 6 килограммов. При изготовлении допускается погрешность в размерах от 2 до 5 мм.

При расчете количества ондулина следует учитывать нахлест листов друг на друга по ширине и длине.

Шаг обрешетки под ондулин.

Стоит учесть, что величина нахлеста зависит от угла наклона кровли. Например, при уклоне крыши 10-15°, напуск по вертикали берут равным 30 см, если угол наклона превышает 15°, то напуск берется равным 15-20 см. При сплошной обрешетке напуск также должен быть 30 см.

Горизонтальный нахлест тоже зависит от угла наклона кровли. При наклоне до 10° ондулин накладывается на предыдущий лист на две волны. Если наклон больше, нахлест должен быть в одну волну.

Кроме того, если планируется укладка ондулина на кровлю сложной конфигурации, то расход, соответственно, увеличивается.

При стандартных размерах листа площадь составляет 1,92 м². Однако при учете нахлестов полезная площадь уменьшается до 1,6 м² или даже до 1,3-1,5 м². Зная величину напусков, легко подсчитать полезную площадь листа. И, соответственно, количество листов материала, которое потребуется для монтажа кровли. Для подсчета достаточно площадь крыши поделить на полезную площадь кровельного материала. Полученное число и характеризует количество листов, необходимое для монтажа кровли. Дробные числа, естественно, округляют в сторону увеличения. Но важно помнить, что брать нужно именно полезную площадь.

В настоящее время для точного подсчета количества листов используются специальные программы. Можно провести расчет и вручную. Полученную сумму следует увеличить на 10-15% для крыш простой конфигурации или на 15-20% для кровель сложной формы. Это необходимо для получения запаса на случай поломки или повреждения кровельного покрытия.

Таким образом, подсчитать количество кровельного материал не составит особого труда. Главное — учесть особенности монтажа, то есть величину нахлеста.
