Как расчитать потери напора воздуха в системе вентиляции

Табл. № 1. Рекомендованная скорость движения воздуха для различных помещений

Назначение

Основное требование
БесшумностьМин. потери напора
Магистральные каналыГлавные каналыОтветвления
ПритокВытяжкаПритокВытяжка
Жилые помещения35433
Гостиницы57.56.565
Учреждения686.565
Рестораны79776
Магазины89776

Исходя из этих значений следует рассчитывать линейные параметры воздуховодов.

Алгоритм расчета потерь напора воздуха

Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.

Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.

Табл. № 2. Эквивалентные диаметры круглых воздуховодов для квадратных

Размеры

150200250300350400450500
250210245275
300230265300330
350245285325355380
400260305345370410440
450275320365400435465490
500290340380425455490520545
550300350400440475515545575
600310365415460495535565600
650320380430475515555590625
700390445490535575610645
750400455505550590630665
800415470520565610650685
850480535580625670710
900495550600645685725
950505560615660705 745
1000520575625675720760
1200620680730780830
1400725780835880
1600830885940
1800870935990

По горизонтали указана высота квадратного воздуховода, а по вертикали ширина. Эквивалентное значение круглого сечения находится на пересечении линий.

Потери давления воздуха в изгибах берутся из таблицы № 3.

Табл. № 3. Потери давления на изгибах

Для определения потерь давления в диффузорах используются данные из таблицы № 4.

Табл. № 4. Потери давления в диффузорах

В таблице № 5 дается общая диаграмма потерь на прямолинейном участке.

Табл. № 5. Диаграмма потерь давления воздуха в прямолинейных воздуховодах

Все отдельные потери на данном участке воздуховода суммируются и корректируются с таблицей № 6. Табл. № 6. Расчет понижения давления потока в системах вентиляции


Во время проектирования и расчетов существующие нормативные акты рекомендуют, чтобы разница в величине потерь давления между отдельными участками не превышала 10%. Вентилятор нужно устанавливать в участке системы вентиляции с наиболее высоким сопротивлением, самые удаленные воздуховоды должны иметь минимальное сопротивление. Если эти условия не выполняются, то необходимо изменять план размещения воздуховодов и дополнительного оборудования с учетом требований положений.

Калькулятор

plast-product.ru

12. Аэродинамический расчет магистрали воздуховодов.

Расчет приточных и вытяжных систем воздуховодов сводится к определению размеров поперечного сечения каналов, их сопротивления движению воздуха и увязки напора в параллельных соединениях. Расчет потерь напора следует вести методом удельных потерь напора на трение.

Методика расчета:

    1. Строится аксонометрическая схема вентиляционной системы, система разбивается на участки, на которые наносятся длина и значение расхода. Расчетная схема представлена на рисунке 1.

    2. Выбирается основное (магистральное) направление, которое представляет собой наиболее протяженную цепочку последовательно расположенных участков.

3. Нумеруются участки магистрали, начиная с участка с наименьшим расходом.

4. Определяются размеры поперечного сечения воздуховодов на расчетных участках магистрали. Определяем площади поперечного сечения, м2:

Fр = Lp/3600Vp,

где Lр – расчетный расход воздуха на участке, м3/ч;

Vр – рекомендуемая скорость движения воздуха на участке, м/с,.

По найденным значениям Fр] принимаются размеры воздуховодов, т.е. находится Fф.

5. Определяется фактическая скорость Vф, м/с:

Vф = Lp/ Fф,

где Lр – расчетный расход воздуха на участке, м3/ч;

Fф – фактическая площадь поперечного сечения воздуховода, м2.

Определяем эквивалентный диаметр по формуле:

dэкв = 2·α·b/(α+b) ,

где α и b – поперечные размеры воздуховода, м.

6. По значениям dэкв и Vф определяются значения удельных потерь давления на трение R.

Потери давления на трения на расчетном участке составят

Pт =R·l·βш,

где R – удельные потери давления на трение, Па/м;

l – длина участка воздуховода, м;

βш – коэффициент шероховатости.

7. Определяются коэффициенты местных сопротивлений и просчитываются потери давления в местных сопротивлениях на участке:

z = ∑ζ·Pд,

где Pд – динамическое давление:

Pд=ρVф2/2,

где ρ – плотность воздуха, кг/м3;

Vф – фактическая скорость воздуха на участке, м/с;

∑ζ – сумма КМС на участке,

8. Рассчитываются полные потери по участкам:

ΔР = R·l·βш + z,

где R — удельные потери давления на трение, Па/м;

l – длина участка, м;

βш – коэффициент шероховатости;

z — потери давления в местных сопротивлениях на участке, Па.

9. Определяются потери давления в системе:

ΔРп = ∑(R·l·βш + z) ,

где R — удельные потери давления на трение, Па/м;

l – длина участка, м;

βш – коэффициент шероховатости;

z- потери давления в местных сопротивлениях на участке, Па.

10. Проводится увязка ответвлений. Увязка производится, начиная с самых протяженных ответвлений. Она аналогична расчету основного направления. Сопротивления на всех параллельных участках должны быть равны: невязка не более 10%:

,

где Δр1 и Δр2 – потери в ветвях с большими и меньшими потерями давления, Па. Если невязка превышает заданное значение, то ставится дроссель-клапан.

Рисунок 1 – Расчетная схема приточной системы П1.

Последовательность расчета приточной системы П1

Участок 1-2, 12-13, 14-15,2-2’,3-3’,4-4’,5-5’,6-6’,13-13’,15-15’,16-16’:

Участок 2-3, 7-13, 15-16:

Участок 3-4, 8-16:

Участок 4-5:

Участок 5-6:

Участок 6-7:

Участок 7-8:

Участок 8-9:

Местные сопротивления

Участок 1-2:

а) на выход: ξ = 1,4

б) отвод 90°: ξ = 0,17

в) тройник на прямой проход:

ξ = 0,4

Участок 2-2’:

а) тройник на ответвление

ξ = 1

Участок 2-3:

а) отвод 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,25

Участок 3-3’:

а) тройник на ответвление

ξ = 1,6

Участок 3-4:

а) отвод 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,2

Участок 4-4’:

а) тройник на ответвление

ξ = 1

Участок 4-5:

а) тройник на прямой проход:

ξ = 0,2

Участок 5-5’:

а) тройник на ответвление

ξ = 1,4

Участок 5-6:

а) отвод 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,2

Участок 6-6’:

а) тройник на ответвление

ξ = 1,4

Участок 6-7:

а) тройник на прямой проход:

ξ = 0,15

Участок 7-8:

а) тройник на прямой проход:

ξ = 0,25

Участок 8-9:

а) 2 отвода 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,2

Участок 10-11:

а) отвод 90°: ξ = 0,17

б) на выход: ξ = 1,4

Участок 12-13:

а) на выход: ξ = 1,4

б) отвод 90°: ξ = 0,17

в) тройник на прямой проход:

ξ = 0,4

Участок 13-13’

а) тройник на ответвление

ξ = 1

Участок 7-13:

а) отвод 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,25

в) тройник на ответвление:

ξ = 0,8

Участок 14-15:

а) на выход: ξ = 1,4

б) отвод 90°: ξ = 0,17

в) тройник на прямой проход:

ξ = 0,4

Участок 15-15’:

а) тройник на ответвление

ξ = 1

Участок 15-16:

а) 2 отвода 90°: ξ = 0,17

б) тройник на прямой проход:

ξ = 0,25

Участок 16-16’:

а) тройник на ответвление

ξ = 1,6

Участок 8-16:

а) тройник на прямой проход:

ξ = 0,25

б) тройник на ответвление:

ξ = 1

Аэродинамический расчет приточной системы П1

№ уч-ка

Расход, L, м³/ч

Длина, l, м

Размеры воздуховода

Скорость воздуха V, м/с

Потери на 1 м длины уч-ка R, Па

Коэфф. шероховатости m

Потери на трение Rlm, Па

Сумма КМС, Σξ

Динамическое давление Рд, Па

Потери на местные сопр, Z

Потери давления на участке, ΔР, Па

Сечение

Площадь сечения F, м²

Эквивалентный диаметр

а

b

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1—2

2328

7,75

—

—

0,099

355

6,5

1,24

1

9,6

0,4

25,6

10,2

19,9

2—2’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1

25,6

25,6

27,2

2—3

4656

9,9

—

—

0,159

450

8,1

1,37

1

13,6

0,42

39,7

16,7

30,2

3—3’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1,6

25,6

41,0

42,5

3—4

6984

10,1

—

—

0,246

560

7,9

1,06

1

10,7

0,19

37,3

7,1

17,8

4—4’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1

25,6

25,6

27,2

4—5

9312

7,9

—

—

0,312

630

8,3

0,925

1

7,3

0,2

41,2

8,2

15,5

5—5’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1,4

25,6

35,8

37,4

5—6

11640

8

—

—

0,396

710

8,2

0,805

1

6,4

0,37

40

14,8

21,2

6—6’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1,4

25,6

35,8

37,4

6—7

13968

5

—

—

0,396

710

9,8

1,21

1

6,1

0,15

57,6

8,6

14,7

7—8

18624

2

—

—

0,635

900

8,1

0,61

1

1,2

0,25

39,8

10,0

11,2

8—9

25609

9,5

—

—

0,785

1000

9,1

0,67

1

6,4

0,54

49,3

26,6

33,0

10—11

25609

2

—

—

0,785

1000

9,1

0,67

1

1,3

1,74

49,3

85,8

87,1

12—13

2328

6,95

—

—

0,099

355

6,5

1,24

1

8,6

1,97

25,6

50,4

59,1

13—13’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1

25,6

25,6

27,2

7—13

4656

11,3

—

—

0,159

450

8,1

1,37

1

15,5

0,25

39,7

9,9

25,4

14—15

2328

14,15

—

—

0,099

355

6,5

1,24

1

17,5

1,97

25,6

50,4

68,0

15—15’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1

25,6

25,6

27,2

15—16

4656

15,5

—

—

0,159

450

8,1

1,37

1

21,2

0,59

39,7

23,4

44,7

16—16’

2328

1,25

—

—

0,099

355

6,5

1,24

1

1,6

1,6

25,6

41,0

42,5

8—16

6984

3,5

—

—

0,246

560

7,9

1,06

1

3,7

1,25

37,3

46,6

50,3

Выполним невязку приточной системы П1, которая должна составить не более 10 %.

Так как невязка превышает допустимые 10%, необходимо поставить диафрагму.

Диафрагму устанавливаю на участке 7-13, V = 8,1 м/с , РС = 20,58 Па

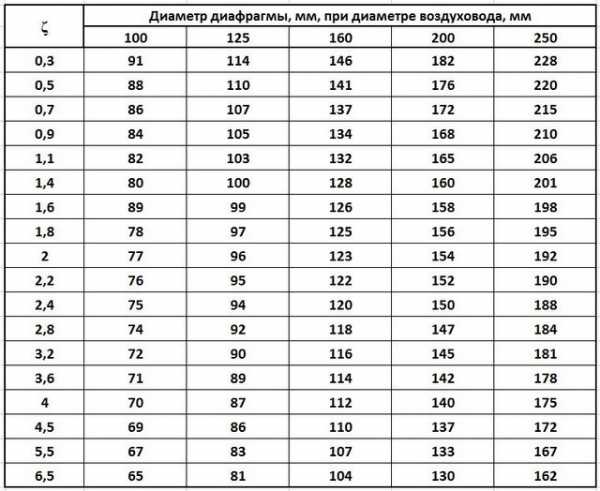

Следовательно для воздуховода диаметром 450 устанавливаю диафрагму диаметром 309.

studfiles.net

Расчет сопротивления воздуховода калькулятор. Расчет давления в воздуховодах

Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.

Общие потери давления (в кг/кв.м.) рассчитываются по формуле:

где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).

1. Потери на трение:

В круглом воздуховоде потери давления на трение P тр считаются так:

Pтр = (x*l/d) * (v*v*y)/2g,

где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2).

Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)

2. Потери на местные сопротивления:

Потери давления на местные сопротивления считаются по формуле:

z = Q* (v*v*y)/2g,

где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.

Метод допустимых скоростей

При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см. таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.

Порядок действий при аэродинамическом расчете воздуховодов по методу допустимых скоростей:

Начертить схему воздухораспределительной системы. Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.

Расчет начинаем с самых дальних от вентилятора и самых нагруженных участков.

Зная оптимальную скорость воздуха для данного помещения и объем воздуха, проходящего через воздуховод за 1 час, определим подходящий диаметр (или сечение) воздуховода.

Вычисляем потери давления на трение P тр.

По табличным данным определяем сумму местных сопротивлений Q и рассчитываем потери давления на местные сопротивления z.

Располагаемое давление для следующих ветвлений воздухораспределительной сети определяется как сумма потерь давления на участках, расположенных до данного ветвления.

В процессе расчета нужно последовательно увязать все ветви сети, приравняв сопротивление каждой ветви к сопротивлению самой нагруженной ветви. Это делают с помощью диафрагм. Их устанавливают на слабо нагруженные участки воздуховодов, повышая сопротивление.

Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду

Метод постоянной потери напора

Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода. На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции:

В зависимости от назначения помещения по таблице допустимых скоростей воздуха выбирают скорость на магистральном участке воздуховода.

По определенной в п.1 скорости и на основании проектного расхода воздуха находят начальную потерю напора (на 1 м длины воздуховода). Для этого служит нижеприведенная диаграмма.

Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Чаще всего это расстояние до самого дальнего диффузора.

Умножают эквивалентную длину системы на потерю напора из п.2. К полученному значению прибавляют потерю напора на диффузорах.

Теперь по приведенной ниже диаграмме определяют диаметр начального воздуховода, идущего от вентилятора, а затем диаметры остальных участков сети по соответствующим расходам воздуха. При этом принимают постоянной начальную потерю напора.

Диаграмма определения потерь напора и диаметра воздуховодов

В диаграмме потерь напора указаны диаметры круглых воздуховодов. Если вместо них используются воздуховоды прямоугольного сечения, то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.

Примечания:

Если позволяет пространство, лучше выбират

mizhu.ru

Расчет воздуховодов, площади сечения, сопротивления сети, мощности калориферов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от  загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции.  Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс = L * 2,778 / V, где

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

P=R*L+Ei*V2*Y/2

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

№ уч.Gм3/чLмVм/сdммМПаRПа/мR*LПаЕiWПаРПа
1216052,85604,70,0180,092,19,879,961
2216032,85604,70,0180,0542,411,2811,334
3432034,563012,20,0330,0990,910,9811,079
4216032,85604,70,0180,0542,411,2811,334
5648026,763026,90,0770,1540,924,2124,264
6216032,85604,70,0180,0542,411,2811,334
7864038,963047,50,0770,5310,628,5029,031

Где М=V2 *Y/2, W=M*Ei

Pmax=P1+P3+P5+P7=74,334 Па.

Таким образом, потери давления в вентиляционной сети составляют Р=74,334 Па

Расчет мощности калорифера воздуховодов

После того как вы определили сопротивление сети, следует рассчитать требуемую мощность калорифера.

Для этого необходимо учитывать желаемую температуру воздуха на выходе и минимальную температуру наружного воздуха.

Температура воздуха, поступающего в помещение, должна быть выше 18°С. Минимальная температура наружного воздуха зависит от конкретных климатических условий. Например в Московской области она составляет примерно –26°С в зимний период. Таким образом, включенный на полную мощность калорифер должен иметь потенциал для нагрева воздуха на 44°С. Для квартирного помещения расчетная мощность калорифера, как правило, варьируется от 1 до 5 кВт, а для офисов этот показатель составляет 5–50 кВт.

Для более точного расчета используйте следующую формулу:

P = ΔT * L * Cv / 1000, где

Р  —  мощность калорифера, кВт;

ΔT — разность температур воздуха на выходе и входе калорифера,°С.

Для Москвы ΔT=44°С, для других регионов — определяется по СНиП;

L  —  производительность вентиляции, м³/ч.

Cv — объемная теплоемкость воздуха, равная 0,336 Вт·ч/м³/°С. Этот параметр зависит от давления, влажности и температуры воздуха, но в расчетах мы этим пренебрегаем.

Для получения более подробной информации, расчета площади, стоимости и заказа воздуховодов обращайтесь в нашу компанию.

vs-vent.ru

Расчет воздуховодов вентиляции: принципы и пример

Не всегда есть возможность пригласить специалиста для проектирования системы инженерных сетей. Что делать если во время ремонта или строительства вашего объекта потребовался расчет воздуховодов вентиляции? Можно ли его произвести своими силами?

Расчет вентиляции и воздуховодов  позволит составить эффективную систему, которая будет обеспечивать бесперебойную работу агрегатов, вентиляторов и приточных установок. Если все подсчитано правильно, то это позволит уменьшить траты на закупку материалов и оборудования,а в последствии и  на дальнейшее обслуживание системы.

Расчет воздуховодов системы вентиляции для помещений можно проводить разными методами. Например, такими:

  • постоянной потери давления;
  • допустимых скоростей.

Оба они точны и позволяют рассчитать систему воздуховодов с нужными характеристиками производительности и шума. Выбор конкретного способа зависит от предпочтений проектировщика.

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

  • Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
  • В круглых системах меньше материала,
  • Овальные совмещают плюсы и минусы других видов.

Для примера расчета вентиляции выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Способ расчета воздуховодов методом постоянных скоростей

Расчет воздуховодов вентиляции нужно начинать с плана помещений.

Используя все нормы определяют нужное количество воздуха в каждую зону и рисуют схему разводки. На ней показываются все решетки, диффузоры, изменения сечения и отводы. Расчет производится для самой удаленной точки системы вентиляции, поделенной на участки, ограниченные ответвлениями или решетками.

Схема разводки системы вентиляции.

Расчет воздуховода для монтажа системы вентиляции заключается в выборе нужного сечения по всей длине, а так же нахождение потери давления для подбора вентилятора или приточной установки. Исходными данными являются значения количества проходящего воздуха в сети вентиляции. Используя схему, проведём расчет диаметра воздуховода. Для этого понадобится график потери давления.
Для каждого типа воздуховодов график разный. Обычно, производители предоставляют такую информацию для своих изделий, либо можно найти ее в справочниках. Рассчитаем круглые жестяные воздуховоды, график для которых показан на нашем  рисунке.

Номограмма для выбора размеров

По выбранному методу задаемся скоростью воздуха каждого участка. Она должна быть в пределах норм для зданий и помещений выбранного назначения. Для магистральных воздуховодов приточной и вытяжной вентиляции рекомендуются такие значения:

  • жилые помещения – 3,5–5,0 м/с;
  • производство – 6,0–11,0 м/с;
  • офисы – 3,5–6,0 м/с.

Для ответвлений:

  • офисы – 3,0–6,5 м/с;
  • жилые помещения – 3,0–5,0 м/с;
  • производство – 4,0–9,0 м/с.

Когда скорость превышает допустимую, уровень шума повышается до некомфортного для человека уровня.

После определения скорости (в примере 4,0 м/с) находим нужное сечение воздуховодов по графику. Там же есть потери давления на 1 м сети, которые понадобятся для расчета. Общие потери давления в Паскалях находим произведением удельного значения на длину участка:

Руч=Руч·Руч.

Элементы сети и местные сопротивления

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Рм. с.=ζ·Рд.

Где Рд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Расчетная таблица.

Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

ζ= 2Ризб/V2,

где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов.

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

rems-info.ru

Онлайн расчет сечения воздуховода по расходу. Расчет системы вентиляции

Этот материал любезно предоставлен моим другом — Spirit»ом.

Согласно санитарным нормам, система вентиляции должна обеспечивать замену воздуха в помещении за один час, это значит что за час в помещение должен поступить и удалиться из него объём воздуха, равный объёму помещения. Поэтому первым шагом мы считаем этот объём, перемножив площадь помещения на высоту потолков. Если у вас допустим помещение площадью 40 м2 с высотой потолков 2.5м, то его объём будет 40*2.5=100 м3. Значит производительность приточной и вытяжной систем должны быть по 100 м3/ч. Это минимальный расход, я рекомендую вдвое больше. Ищете вентилятор с такой производительностью, а лучше ещё больше, потому что производительность указывается при условии отсутствия противодавления, а когда вы поставите в приточную систему фильтр, противодавление появится и уменьшит производительность. Если у вас производительность 200 м3/ч, то в трубе 125мм примерная скорость потока будет 4.5 м/с, в трубе 100 мм — 6.5 м/с, а в трубе 160мм – чуть меньше 3 м/с. Считается, что комфортная скорость воздуха для человека – до 2 м/с. Если у вас есть анемометр, то зная эти цифры вы можете проверить производительность системы вентиляции.

Далее, допустим вы хотите поставить в приточный канал нагреватель. С помощью четвёртой таблицы вы можете определить его мощность. Допустим на улице -10°С, а вам хочется чтобы в помещении было +20°С, значит разница температур 30°С. Находим строчку 200 м3/ч, смотрим пересечение столбца 30°С, получаем мощность 2010 Вт. Понятно, что это при отсутствии других источников тепла, так что в реале потребуется существенно меньше.

Следующий момент – расчёт влажности. В тёплом воздухе помещается больше воды, чем в холодном. Поэтому при нагревании его влажность уменьшается, а при охлаждении увеличивается. Допустим у нас за бортом -10°С при 80% влажности, а в помещении воздух нагревается до +20°С. Содержание воды в одном кубометре 2.1*0.8=1.68 г/м3, а влажность нагретого воздуха получится 1.68/17.3=0.097 то есть примерно 10%. Сколько же надо испарить воды, чтобы получить влажность, допустим, 50% при расходе 200 м3/ч?

Ответ: 200*(17.3*0.5-1.68)=1394 г/ч=1.4 кг/ч

Сечения и расходы

Диаметр круга, см

Площадь, м 2

Относительно круга 10см

Габариты, см

Площадь, м 2

Относительно круга 10см

Расход воздуха, м 3 в час (без учёта турбулентностей)

Диаметр круглого сечения,см

Скорость потока

14.128.342.456.670.784.8113141170226283
22.144.266.388.4110132177221265353442
31.863.695.4

mizhu.ru

Онлайн расчёт воздуховодов

1. Расчёт ПРЯМЫХ УЧАСТКОВ прямоугольных воздуховодов

Высота, А (мм)

Ширина, В (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

2. Расчёт ПРЯМЫХ УЧАСТКОВ круглых воздуховодов

Диаметр воздуховода, D (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,6

0,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

3. Расчёт ОТВОДА для прямоугольных воздуховодов

Высота, А (мм)

Ширина, B (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

4. Расчёт ОТВОДА для круглого воздуховода

Диаметр воздуховода, D (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

5. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для прямоугольного воздуховода

Высота начальная, А (мм)

Ширина начальная, B (мм)

Высота конечная, a (мм)

Ширина конечная, b (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

6. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для круглого воздуховода

Диаметр начальный, D (мм)

Диаметр конечный, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

7. Расчёт ПЕРЕХОДА с круглого на прямоугольное сечение

Высота начальная, А (мм)

Ширина начальная, B (мм)

Диаметр конечный, D (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШина-ФланецРейка-НиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

8. Расчёт ТРОЙНИКА для прямоугольного воздуховода

Высота главного воздуховода, А (мм)

Ширина главного воздуховода, B (мм)

Высота врезки, a (мм)

Ширина врезки, b (мм)

Угол врезки, α (°)9045

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

9. Расчёт ТРОЙНИКА для круглого воздуховода

Диаметр главного воздуховода, D (мм)

Диаметр врезки, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

scc.net.ua

РубрикаРазное

Добавить комментарий
