Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

    Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Содержание статьи

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

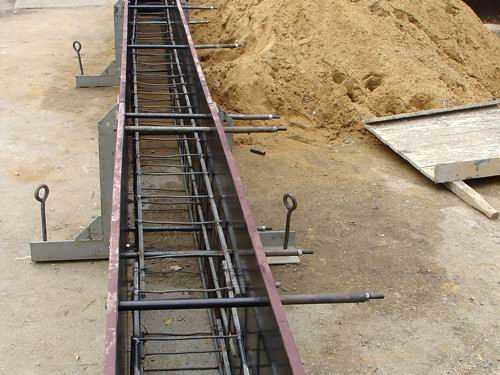

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

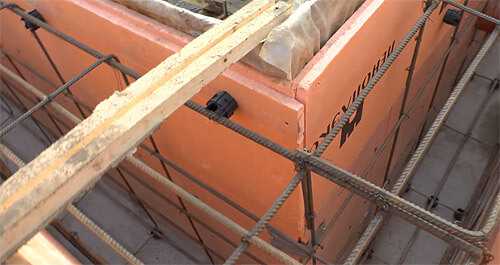

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСП

Как сделать несъемную опалубку для фундамента

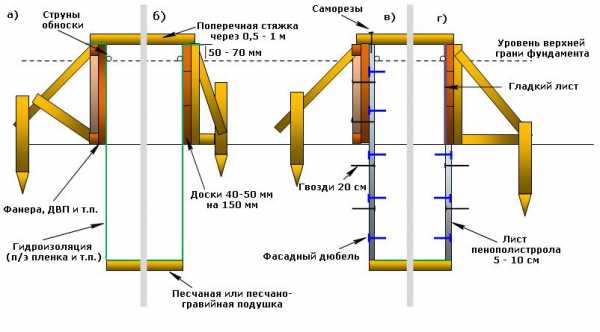

Схема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)

Два варианта монтажа несъемной опалубки (2)

  1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
  2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
  3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
  4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
  5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

    Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

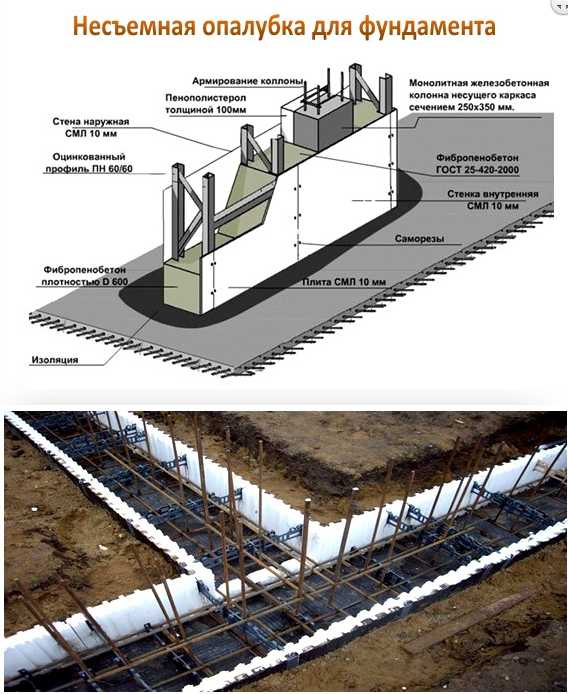

Схема несъемной опалубки

Фибролит — экологичная, несъемная опалубка

Несъемная опалубка Велокс

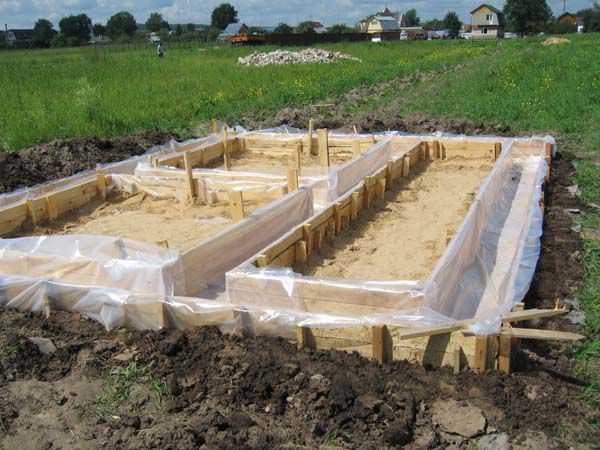

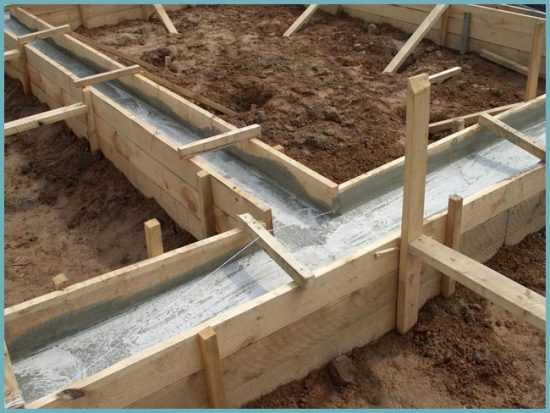

Съемная опалубка из деревянных досок

Опалубка

Съемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

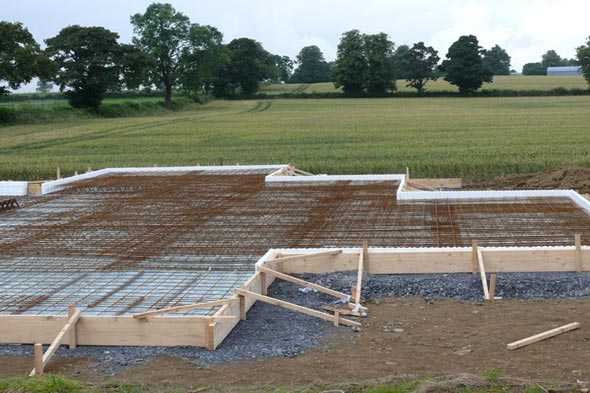

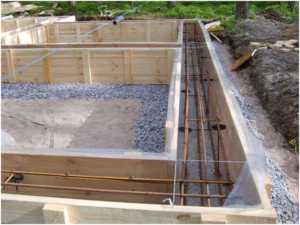

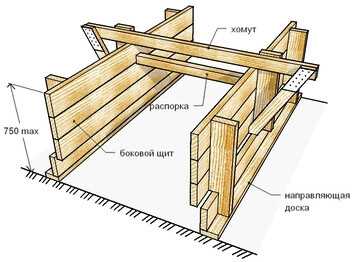

Пример деревянной опалубки для монолитного строительства

Для съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеру

Опалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

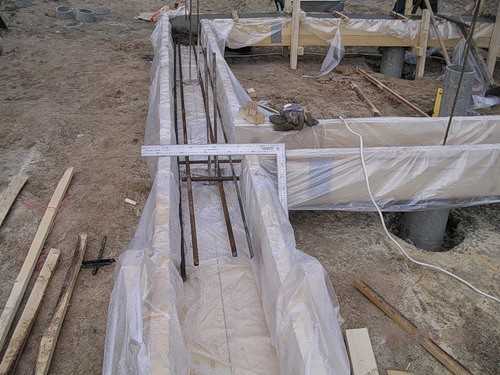

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

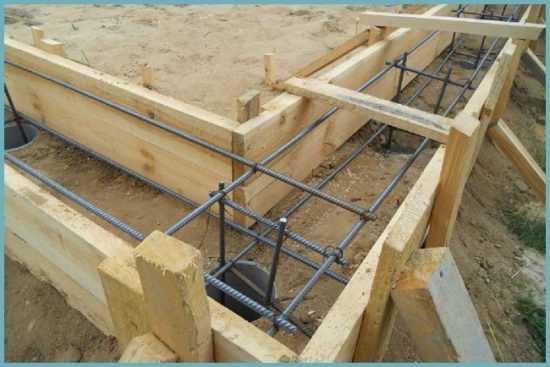

Опалубка фундамента

Схема армирования фундамента

Устройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Видео – Опалубка для фундамента своими руками

stroyday.ru

Опалубка для фундамента своими руками + пошаговое фото

Дом начинается с фундамента. Сделать его собственными руками не сложно, утверждают специалисты и дают свои советы пошагового монтажа опалубки – ключевого элемента будущей основы дома. Разобраться в рекомендациях помогут статья, а также фото и видео.

Как выбрать опалубку

Чтобы бетонная опора строения стала крепкой и монолитной, строители придумали опалубку.

Она может быть временной или постоянной, сделанной из древесины или полимеров, однако ее главные задачи остаются неизменными:

  • создавать и удерживать форму надземной части бетонного ленточного фундамента;
  • быть максимально гладкой изнутри, чтобы свести к минимуму последующие отделочные работы наземной части конструкции;
  • справляться с нагрузками при заливке и уплотнении бетонного раствора;
  • оперативно монтироваться и разбираться;
  • при необходимости изолировать бетон от грунта и других негативных факторов.

Возведение деревянной опалубки

Чтобы установка прошла гладко, а вам не пришлось решать неожиданные проблемы, перед началом работ необходимо убедиться в наличии пяти главных условий:

  1. Грунт, на который заливается основа, должен быть полностью очищен от мусора и разных примесей.
  2. Щиты с внутренней стороны должны иметь по максимуму ровную и чистую поверхность, чтобы сократить отделочные работы.
  3. Крепление опалубки должно выдержать давление бетона и не деформироваться.
  4. Необходим максимальный контакт составных частей щита, чтобы не допустить просачивания. Для этого важна четкость геометрии граней конструкции.
  5. Если опалубочные щиты используются повторно, необходимо очистить всю рабочую поверхность от остатков предыдущего раствора.

Внимание! Современную опалубку классифицируют на две категории: съемная и несъемная. Кроме того, она различается по типу используемого материала: дерево, фанера, металл, пенополистирол и др.

Съемная опалубка: монтаж, проверенный временем

Смонтировать, залить, выдержать и снять – таков краткий рецепт установки съемной опалубки. Самой популярной ее разновидности – деревянной – столько же лет, сколько и бетонному фундаменту. Сделать такую опалубку несложно. Щиты изготавливаются вне строительного котлована из досок и пиломатериалов нужных размеров. Доски – обрезные, поскольку будет необходимо плотно подогнать их друг к другу.

Внимание! Щели до 3 мм в опалубке из древесины считаются нормой. В результате предварительного смачивания доски набухнут, и расстояние уменьшится. Если щели крупнее, до 10 мм, их необходимо закрыть паклей, а совсем большие – забить рейками.

Скрепляется конструкция с помощью вертикальных стоек (чаще всего – из бруса). Рекомендуется располагать их с интервалом примерно в 1 м. Бруски можно расположить и чаще, если доски тонкие. Кроме того, важно, чтобы длина позволяла им держаться крепко.

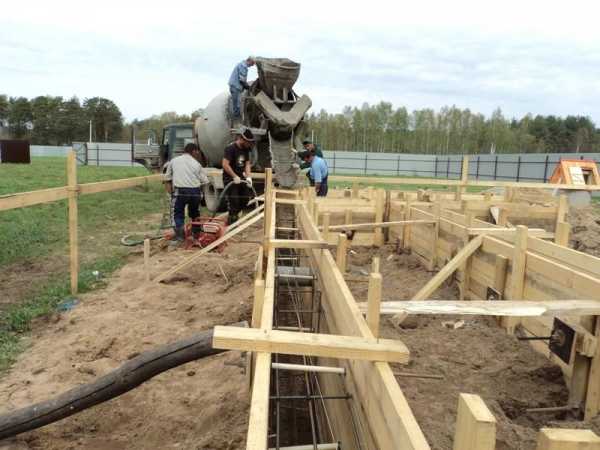

Заливка раствора

Бруски лучше с одного конца заострить, тогда они будут легко входить в землю. Для фиксации щитов опалубки на одинаковом расстоянии берутся скрутки из проволоки, подкосы, рамки, деревянные стяжки.

Совет. Вместо гвоздей при монтаже лучше использовать саморезы. Собранную на них конструкцию проще разбирать, ведь достаточно будет просто их вывинтить, а не разгибать, как в случае с гвоздями. Сбивать доски необходимо так, чтобы шляпки гвоздей (саморезов) были с внутренней стороны опалубки.

Финальный шаг монтажа деревянной опалубки — закрепление щитов в траншее при помощи распорок: деревянных кольев или брусков. После заливки и трамбовки бетон выдерживается в опалубке до двух недель, пока не затвердеет и наберется прочности. После конструкция демонтируется. Фанерная опалубка устанавливаются по схожему принципу.

Внимание! Съемную опалубку желательно изолировать от бетона специальными составами против сцепки материалов.

Несъемная опалубка для фундамента: новое слово в строительстве

В последние годы на смену съемной приходит конструкция с использованием полимерной опалубки, которая после заливки бетона становится частью будущего фундамента. Она придает ему дополнительные свойства, защищая от воды и сохраняя тепло. Дополнительные свойства несъемной опалубки из такого материала: простота сборки (чем-то напоминает конструктор или пазл) и, как следствие, геометрическая гармония деталей. Отдельные виды полимерной опалубки имеют армирующую сетку, которая усиливает фундамент.

Несъемная опалубка

Из минусов – себестоимость такого фундамента выше, чем у построенного с помощью досок. Впрочем, игра стоит свеч, когда речь идет о том, что строится на десятилетия и для себя. Несъемную опалубку также можно выполнить из оцинкованного профильного листа – в готовом фундаменте он защитит поверхность бетона, а его волны будут служить ребрами жесткости. К такой металлической конструкции дополнительно необходим съемный «пояс» кольев из бруса.

Опалубка для фундамента: видео

Фундамент своими руками: фото




dachadizain.ru

съемная и несъемная, ее устройство из досок, фанеры, металла, пенополистирола, изготовление

Опалубка — ограждающая конструкция, придающая изделиям из бетона форму. Если заливать собираетесь фундамент, то именно эти направляющие будут определять его конфигурацию.

Сегодня, наверное, ни одно серьезное строение не обходится без фундамента. Разве что небольшой сарай да летний душ можно поставить на земле. Причем почти все виды фундамента предполагают предварительную установку опалубки. Исключение  — основание из готовых бетонных блоков, да и то, не всегда.

Содержание статьи

Виды, устройство, материалы, требования

Главная задача, которую выполняет эта конструкция — удержать в заданной форме бетонный раствор. Потому она должна быть прочной и устойчивой: масса у раствора немалая. Для придания конструкции большей жесткости и устойчивости часто требуются дополнительные распорки и укосы.

Опалубка может иметь разные габариты. Они зависят от массы здания и типа грунтов

По типу устройства опалубка бывает съемной и несъемной. Несъемная после застывания бетона не убирается. Это сокращает время работ, но накладно для кошелька. Однако выигрыш при установке несъемного варианта не только во времени. Она служит дополнительным усилением, а в некоторых  случаях и тепло- и гидро- изоляцией фундамента. А это — несомненный плюс.

Съемная опалубка

Этот тип ограждающих конструкций используется десятилетиями. Популярен он благодаря простоте реализации и экономности. Материалами для съемной опалубки чаще всего служат доски, влагостойкая фанера и другие плитные материалы — ДСП, ОСП.

Так как система после набора определенной прочности демонтируется, доски или плиты потом можно использовать в процессе строительства. Потому при сборке щитов старайтесь минимизировать количество повреждений. Например, быстрее соединять щиты опалубки между собой при помощи шпилек, но повреждения тогда получаются значительными. Сборка при помощи планок и гвоздей занимает больше времени, но дырки при этом практически незаметны.

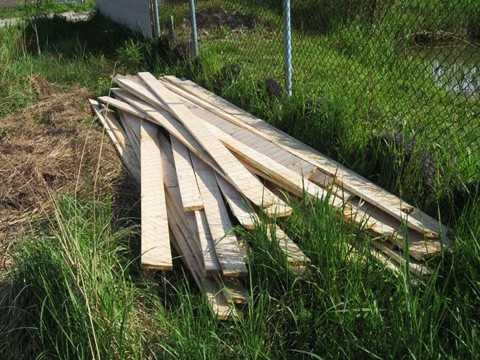

Из досок

Доски для опалубки должны быть обрезными, толщиной не менее 25 мм. На широкие фундаменты нужна толщина 40-45мм. Мощные доски необходимы для серьезных многоэтажных домов, возводимых из тяжелого строительного материала — кирпича, монолита. Для строительства бани или дома средних размеров с шириной ленты 30-40 см, достаточно доски 25 мм. Тип древесины — любой. Подходят и хвойные и лиственные породы.

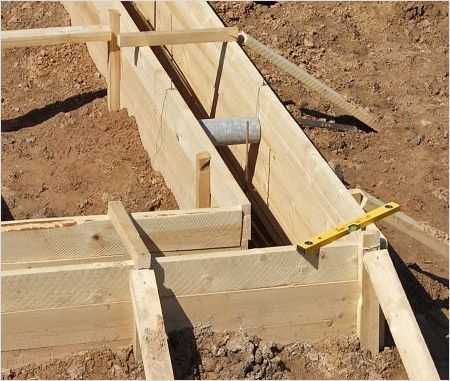

Съемная опалубка из досок — самый распространенный вариант

Недостаток этого типа ограждения — длительное время, необходимое на сборку, установку, укрепление конструкции. Достоинство — часто самая низкая цена (если делать деревянную опалубку своими руками, а не платить за работу).

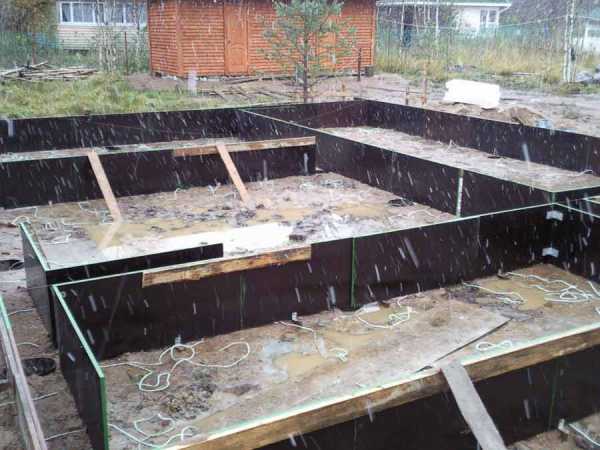

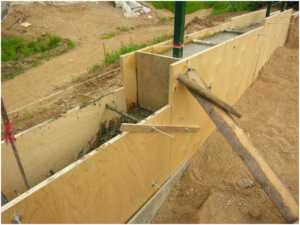

Из фанеры, ДСП, ОСП

Влагостойкая фанера, ДСП, ОСП — вариант более дешевый. Еще она привлекательна тем, что с ней быстрее работать. Для закрепления фанерных щитов опалубки понадобятся деревянные бруски. Как правило, сечением 40*40 мм.

Толщина фанеры, ОСП и ДСП должна быть 18 или 21 мм (есть варианты и до 40 мм, но это снова-таки для больших массивных зданий). Размеры листов:

  • длина от 122 см до 150 см;
  • ширина 122 см до 300 см.

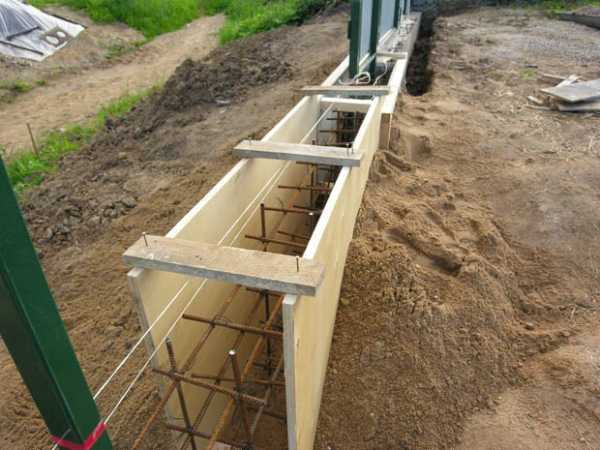

    Устройство опалубки из фанеры, ОСБ

Для опалубки одноразового применения подойдет обычная строительная хвойная, для многократного использования лучше брать ламинированную: она не впитывает влагу и остается пригодной на протяжении многих циклов заливки. Некоторые производители утверждают, что опалубка из ламинированной фанеры может вынести почти сотню заливок. Насколько это нужно для вас — решайте сами.

Несъемная опалубка

Материалы для ограждений, которые снимать не нужно, выбирать, наверное, разумнее по тем свойствам, которые они будут придавать фундаменту. Использоваться может листовой металл, пенополистирол, железобетонные плиты.

Из металла

Железный каркас придаст фундаменту необычайную стойкость

Металл — недешевое удовольствие, но такой фундамент становится в разы крепче. К тому же проще становится обвязка арматурой: ее можно напрямую приваривать к опалубке.

Использование этого материала оправданно при строительстве на сложных, сыпучих или склонных к пучению грунтах. Пример несъемной опалубки из металла — свайный фундамент из металлических труб, заполненных бетонным раствором. Но делают такие остовы и для ленточных фундаментов, хотя денег уходит много.

Имея навыки работы с металлом и листогиб, можно сделать несъемную металлическую опалубку для любого фундамента своими руками. В углах использовать уголки, а в качестве направляющих вбивать в землю арматуру или прутки. К ним приваривать сформованные листы металла. Для придания конструкции жесткости может понадобиться обрешетка из деревянных брусков, которая не даст прогнуться стали под давлением массы раствора.

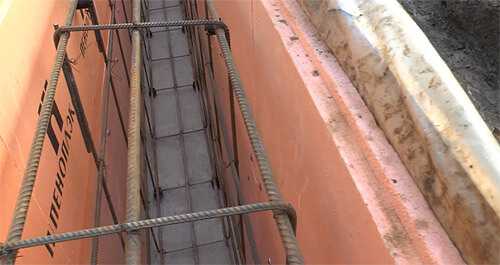

Из пенополистирола

Есть полистирольная несъемная опалубка. Она выполняет сразу несколько функций в уже готовом фундаменте:

  • служит утеплителем;
  • обладает хорошими гидроизолирующими свойствами;
  • этот материал химически инертен и нейтрален, на его поверхности не размножаются бактерии и грибки: нет для них питательной среды;
  • имеет неплохие звукоизоляционные свойства (для бани это не очень важно, а вот для дома — отличная характеристика).

Изготавливается полистирольная система в цехах и на заводах в виде модулей разных размеров и конфигурации. Есть линейные блоки, есть угловые, промежуточные, нелинейные — с радиусом и т.п. Из них набирается необходимая геометрия, повторяющая план дома.

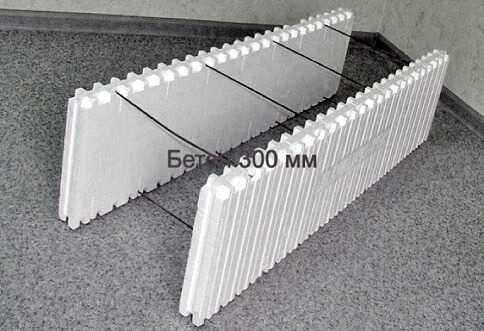

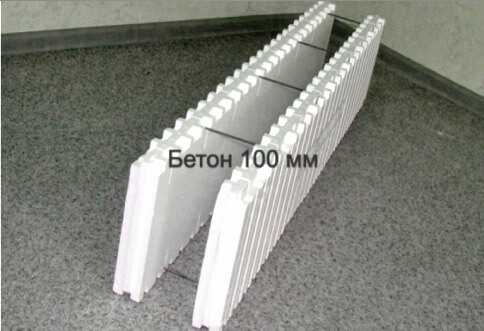

Так выглядит блок пенополистирольной системы

Полистирольная опалубка представляет собой два листа вспененного полистирола высокой плотности, которые фиксируются в определенном положении железными скобами и распорками. Друг с другом два узла соединяются при помощи сформованных на торцах выемок и выступов — обычный замок «шип-паз». Внутренняя поверхность тоже имеет выступы — для лучшего сцепления с бетоном. После застывания образуется единая монолитная конструкция, высокой прочности.

Сборка этого типа опалубки напоминает «работу» с детским конструктором. Блоки весят всего несколько килограммов, работа физически несложная, но требует определенного навыка. Хотя, приспособиться можно быстро.

Из железобетонных блоков

В качестве несъемных направляющих для фундамента можно использовать пустотелые железобетонные блоки. Для бань, такой вид опалубки ни к чему: нагрузки небольшие, но для больших сооружений иногда такой вид ограждения используется.

Бетонные блоки для несъемной опалубки

Недостаток —  большая масса:  без участия тяжелой подъемной техники и бригады работников не обойтись. Зато времени сборка занимает немного: в вырытый котлован устанавливаются плиты, которые закрепляются распорками. Армируются внутри и снаружи, заливаются бетоном.  После заливки и вызревания раствора получается единая жесткая конструкция.

Как сделать опалубку своими руками

При возведении здания можно заказать изготовление щитов на фирме, в цеху или на заводе. Вы выдаете чертеж, оговариваете строение и габариты фундамента, оплачиваете материалы и работу. Вам привозят элементы конструкции на место и собирают их в готовый к заливке каркас. Быстро, просто, но дорого.

Больше времени, но меньше денег уйдет на изготовление опалубки своими руками. При наличии хотя бы минимума навыков работы с молотком и пилой можно справиться даже в одиночку.

Самый распространенный вариант  — изготовление каркаса из досок для ленточного фундамента. На нем и остановимся. Хотя большая часть работ ничем не отличается и при использовании других материалов. Важно понять принцип и последовательность действий.

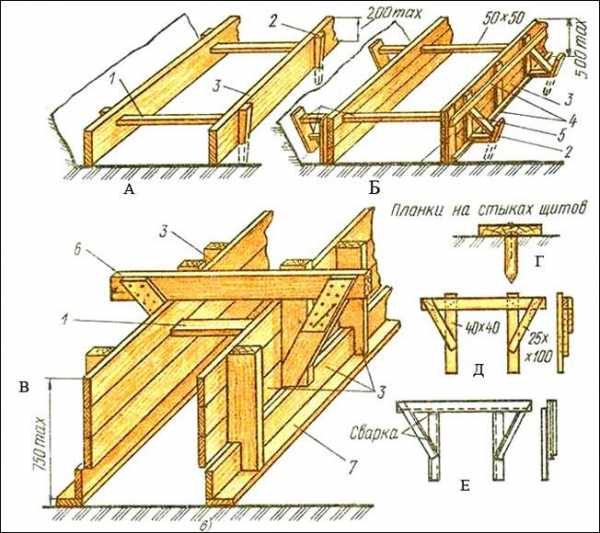

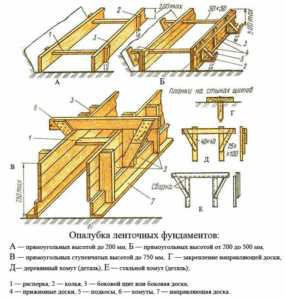

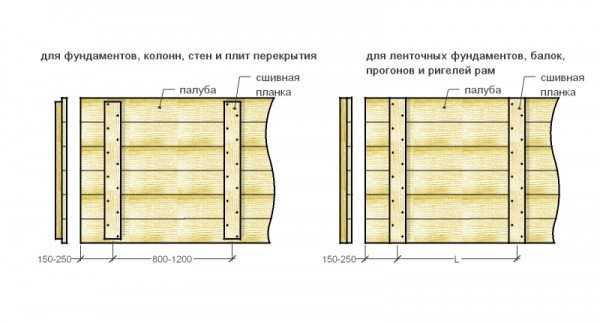

Схемы устройства опалубки из досок высотой 200 мм и 500 мм

До начала сборки опалубки нужно вырыть котлован или траншею — зависит от того, с подвалом будет здание или без. Если подвала, нет, роют траншеи, которые повторяют план дома.

На дно траншей или готового котлована насыпают подсыпку. Обычно она должна быть шире будущего фундамента сантиметров на 20. Ее высота и состав зависит от типа грунта и высоты грунтовых вод. Чаще всего подушка — это песок или щебень с песком. Слои тщательно утрамбовываются, до  состояния высокой плотности (не должен оставаться след от ноги).

Песчано-гравийная подсыпка хороша только на песчаных и супесчаных грунтах. Тогда она нормально отводит воду. Для других случаев нормально работать будет только тщательно утрамбованная глина.

На следующем этапе по углам и в местах пересечения со стенами выставляют колышки. Их располагают с таким расчетом, что они будут находиться снаружи каркаса. Затем они связываются шпагатом (бечевка должна находится на внутренней поверхности колышков). При этом необходимо следить, чтобы не было отклонений, и линии были ровными. Для этого удобнее использовать строительный уровень или лазерный нивелир.

Далее есть два способа действий.

Первый  способ

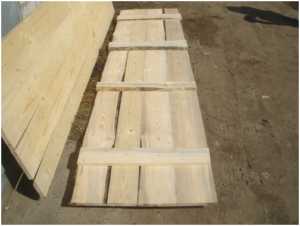

Недалеко от котлована сбивать щиты опалубки из досок и брусков. Все бруски делать чуть выше верхнего края досок. Три бруска — два с краю и  один посередине — сделать значительно длиннее вниз, нижнюю часть заточить. Эти поперечные планки располагают приблизительно на каждом метре. Если доски у вас трехметровые — это и будет всего три поперечины, ну а если шестиметровые, то по краям и посередине будет длинные бруски, а между ними по одному короткому.

Схема дощатой опалубки со ступенькой

Собранный щит устанавливать по разметке шнуром, забивая заточенные бруски в землю. Иногда по периметру между столбиками набивают направляющую доску, выравнивают ее. Щиты потом нижним краем вплотную прикладываются к доске, и закрепляются. Так проще выставлять их в вертикальной плоскости.

Из таких готовых щитов набрать нужную геометрию. Выровнять их по вертикали и горизонтали при помощи уровня. Скрепить между собой  планками, установить упоры и раскосы. К это выглядит, смотрите в видео. Фундамент  мелокозаглубленный: сооружение небольшое и грунты песчаные.

Если мелкозаглубленный фундамент — не ваш вариант, придется копать глубокую и широкую траншею. Должно быть место, чтобы можно было установить и укрепить щиты. А это как минимум — полметра с каждой стороны. Объем земляных работ получается большой.

Если грунты склонные к пучению — это к лучшему: вынутый грунт вывозят, на его место засыпают песок, трамбуют, сверху делают отмостку. Таким образом решается проблема с возможным разрушением фундамента при подвижках грунтов.

Второй способ

С одной стороны он более сложен в исполнении, но с другой, можно обойтись минимумом земляных работ. В этом случае траншея копается ровно в размер фундамента. По ее краям устанавливаются столбики-маяки. Между ними натягиваются шнурки. Потом собирается каркас, который служит основой для сборки щитов прямо на месте. Объяснить это словами непросто, смотрите технологию в видео.

Упоры (распорки)  и раскосы

Упоры — это распорки, которые не дадут доскам провалиться внутрь. Раскосы — это устанавливаемые под углом бруски или отрезки досок, которые не дадут ей развалиться наружу. Эта комбинация  — упоры и раскосы — придает всей  конструкции достаточную жесткость, которая позволяет выдержать напор бетонной массы.

Упоры и раскосы будут удерживать щиты на месте

Раскосы делают из любой древесины. Обрезки тоже можно пустить в ход. Упоры тоже можно сделать из дерева. Но есть одно «но». Если глубина фундамента получается большой, придется делать их внутри. Оставлять древесину в бетоне нельзя: со временем она перегниет, в массиве образуются пустоты. Причем пустоты будут сквозные — через весь фундамент.

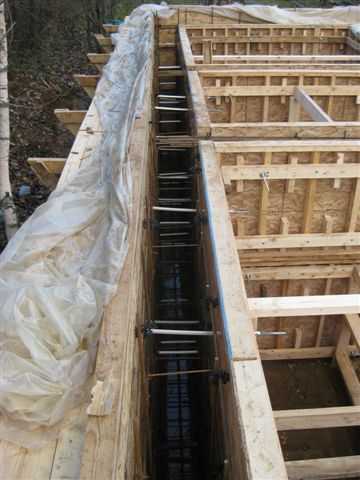

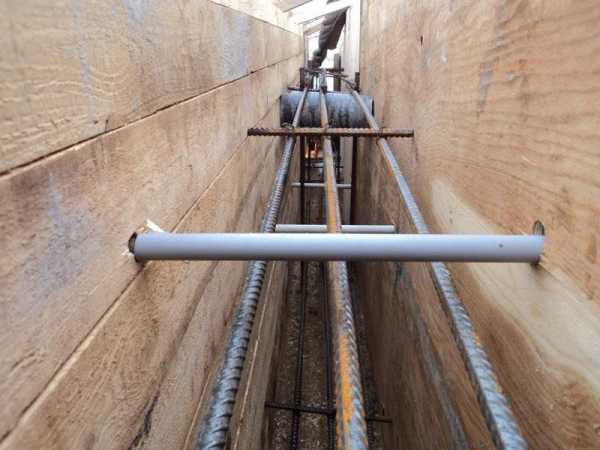

При большой глубине фундамента шпильки необходимы

В таких случаях используют металлические шпильки из прута, диаметром не менее 12 мм. Длина отрезка должна быть больше ширины фундамента (с учетом щитов) на несколько сантиметров. По краям каждой шпильки нарезают резьбу, подбирают большие шайбы и гайки. Вместо шайб или под них можно использовать куски металла с просверленными в них дырками. Они не дадут продавить древесину (или фанеру, ДСП, ОСП).

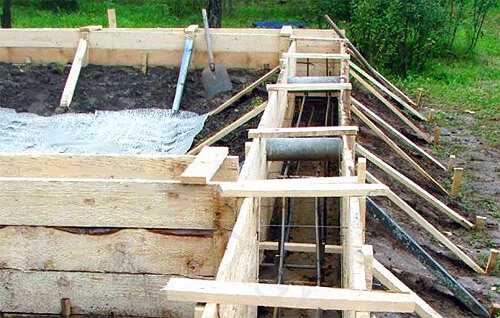

Понадобятся еще трубы. Они нарезаются на куски, которые равны ширине фундамента, и надеваются на шпильки. Потому внутренний диаметр трубы должен быть чуть больше диаметра прутка. Трубы чаще всего берут металлопластиковые или полипропиленовые. Они недороги, хорошо выдергиваются, потому как имеют гладкую наружную поверхность. Эти трубы выполняют сразу две задачи:

  • не дают щитам провалиться, строго фиксируя требуемую ширину;
  • после схватывания бетона позволяют вытащить шпильки — нужно только раскрутить гайки и выдернуть прутки.

При установке шпилек в щитах друг напротив друга сверлят отверстия. С одной стороны прутка, накрутив шайбу и гайку, ее вставляют в одно из отверстий. Надевают отрезок трубы и пропускают в другое отверстие, закрепив с наружной стороны шайбу (металлическую пластину) и гайку. Шаг расположения шпилек — 50-55 см и по горизонтали и по вертикали.

При распалубке (снятии) сначала вытаскивают шпильки, потом трубы. В полипропилене можно нарезать внутри резьбу, и при помощи нехитрого устройства —  болта соответствующего диаметра и гвоздодера — выдернуть их. Проблем практически не бывает: выходят они легко, временами можно руками вытащить. Образовавшиеся дырки заполняются раствором и затираются.

Если фундамент небольшой глубины, такой фокус ни к чему. Но если у вас получается его высота выше метра — придется скреплять.

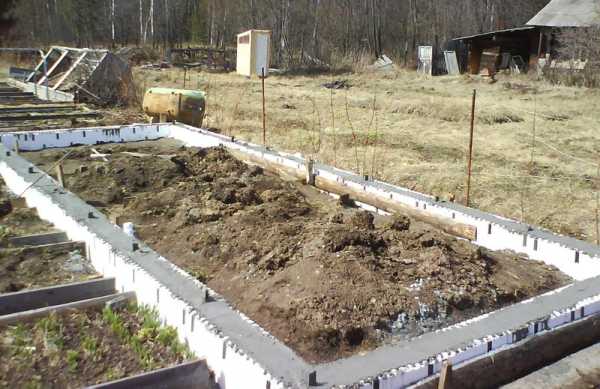

Сборка фундамента из полистирола своими руками

Эта система производится недавно, но уже пользуется приличным спросом. Очень заманчиво сразу и фундамент построить, и решить проблемы с его гидро-, звуко-, тепло- изоляцией. В придачу еще и бактерии и грибки не размножаются, мыши не едят. Единственный минус системы — высока цена.

Полистирольная система собирается быстро

Сборка несложна: дно вырытой траншеи с подушкой и разметкой выстилают рубероидом с заходом на стенки траншеи. Устанавливаются блоки. Соединяются они друг с другом по принципу «шип-паз». В определенных местах есть отверстия для установки металлических распорок и арматуры. Все это поставляется в комплекте. Где понадобятся дополнительные материалы — это в углах. Тут можно будет и угол металлическим уголком усилить, и  при необходимости его запенить. После установки арматуры и ее обвязки можно заливать бетонный раствор.

Итоги

Хоть и нелегкое это дело — строительство опалубки своими руками, но не боги горшки обжигают. Для экономного варианта можно использовать доски, фанеру, ОСБ. Для тех, кто хочет сразу решить и проблемы с игдро и теплоизоляцией фундамента, есть пенополистирольные системы. Правда, они дорогие. Не дешевле обойдется и несъемная опалубка из металла, но фундамент тогда будет очень прочным.

baniwood.ru

Как правильно сделать опалубку для фундамента своими руками

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

  1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
  2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
  3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Содержание материала

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

  • съемной. После остывания бетона старая опалубка аккуратно разбирается и используется для строительства новой или как материал для отдельных элементов здания;

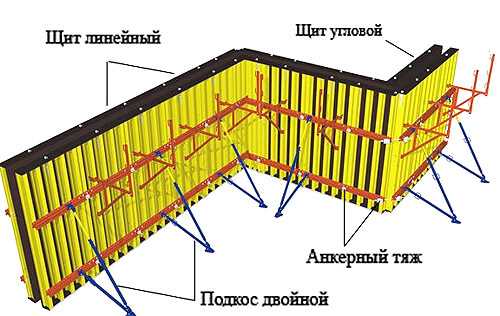

    Щит съемной опалубки

  • несъемной. Конструкция опалубки после заливки бетоном не разбирается. Сегодня большое распространение получила несъемная опалубка из пенополистирола – довольно удачное решение, о его достоинствах мы поговорим ниже. Несъемной опалубкой может считаться и деревянная, если после заливки ее не демонтируют. Такие случаи могут возникать во время заливки мелкозаглубленных нешироких фундаментов для бань. Для ее изготовления сразу используют отходы пиломатериалов, опалубка не столько предохраняет фундамент от «расползания» по ширине, сколько от осыпания стенок траншеи. После заливки бетоном опалубка засыпается землей.
    Несъемная опалубка
    Несъемная опалубка из арболита

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

  1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
  2. Во-вторых, разбирать щиты на саморезах — одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
  3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

На фото видны подпорки щитов
Фиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Проверка ровности
Выравнивание каркаса опалубки

Срезаем остатки клиеньев опалубки
Выставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Фиксируем стенки
Тщательно все проверяем семь раз

Опалубка на фото обкладывается пергамином
Вставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

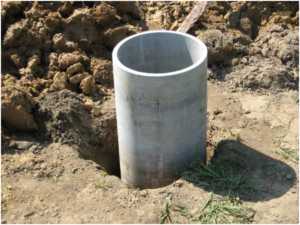

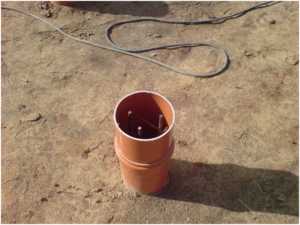

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

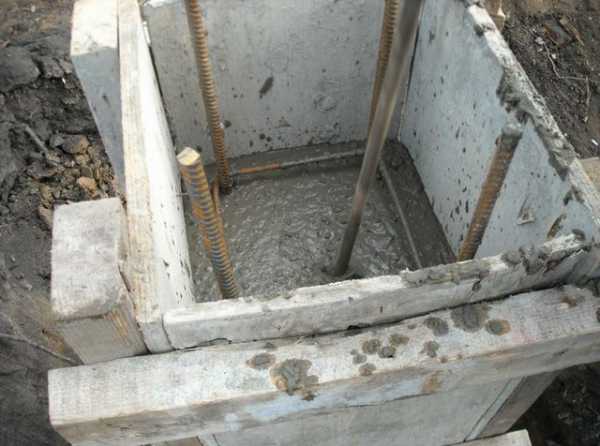

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео — Фундамент коробчатая плита

Видео — Разметка и устройство опалубки под монолитную плиту

Видео — Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

  1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

    Обшивка опалубки пергаментом или пленкой

    Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

  2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

    Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

Металлические стягивающие шпильки

Шпилька диаметром 6 мм. Крепление опалубки
Шпильки стяжные

Шпильки для опалубки
Установленные шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

  1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.

    Несъемная опалубка из вспененного пенополистирола

  2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.

    Несъемная опалубка из бетона

  3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.

    Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео — Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

Приступая к изготовлению опалубки нужно придерживаться двух правил.

  1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
  2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео — Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео — Установка раскосов для опалубки

banya-expert.com

Из чего сделать опалубку?


В статьях «Как построить ленточный фундамент?» и «Устройство ленточного фундамента» мы уже касались такого понятия, как опалубка.

Если вы читали эти публикации, то уже знаете, что построить монолитный фундамент без опалубки практически невозможно.

Давайте сегодня подробнее рассмотрим различные материалы, которые могут вам пригодиться для устройства опалубки при возведении фундамента своими руками.

Поговорим об опалубке из досок, фанеры, пенопласта и других материалов.


Для чего нужна опалубка?

Как вы уже знаете, опалубка – это форма, необходимая для создания монолитных конструкций из бетона.

В опалубку устанавливают арматуру, заливают бетон и после его застывания получают нужную конструкцию – перекрытие, фундамент, колонну, и др.

Чтобы жидкому бетону придать нужную конфигурацию и ставят опалубку.


В индивидуальном малоэтажном строительстве очень редко используются монолитные участки стен, перекрытия или колонны. Как правило, опалубка используется для формирования мелкозаглубленного ленточного фундамента.


Какая бывает опалубка? Виды опалубки.

Опалубка, в зависимости от возможности ее разобрать после застывания бетона, делится на съемную и несъемную.

Съемная опалубка удаляется после того, как бетон наберет необходимую прочность.

Несъемная опалубка после того, как бетон затвердеет, становится частью строительной конструкции. Ее не снимают.


Из чего можно сделать опалубку?

На сегодняшний день в промышленном строительстве наибольшее распространение получила опалубка из металлических щитов, которые переставляют по мере строительства здания.


Металлическая опалубка имеет высокую прочность, но при этом съемная стальная опалубка подвержена коррозии при контакте с влажным бетоном, а алюминиевая имеет очень высокую стоимость.


Более бюджетным вариантом устройства опалубки является опалубка из дерева – досок, фанеры. Она имеет хорошие показатели механической прочности, малый вес, легко монтируется.

Также в современном строительстве можно встретить опалубку из пенополистирола (пенопласта). Как правило, опалубка из пенополистирола является несъемной.


Опалубка из досок

Наиболее распространенным материалом для устройства опалубки являются доски. Из досок можно легко собрать опалубку любой формы, отпилив или сколотив в нужных местах.


Какую доску использовать для опалубки?

Для опалубки лучше всего использовать доски из древесины хвойных пород деревьев – еловые, сосновые, пихтовые. Они прослужат гораздо дольше, нежели доски из древесины мягких лиственных пород и могут быть использованы неоднократно.

Желательно заранее продумать, как вы будете использовать доски в дальнейшем. Если вы планируете единоразовое их использование, после чего пустите на дрова, то можно брать доску из любого дерева.

Если вам важно использовать доски в дальнейшем, то не следует использовать материал влажностью менее 25%, так как в этом случае заметно повышается способность древесины к впитыванию влажного бетона.

Чтобы увеличить влажность досок при строительстве в сухое жаркое время, перед заливкой бетона опалубку можно пролить водой.

Для изоляции досок от бетона можно использовать полиэтиленовую пленку или рубероид, прикрепив их к  доскам степлером.

После строительства фундамента опалубку из досок можно пустить на черновые полы или на устройство подмостьев, строительных лесов, ограждений и различных подпорок.


Толщина доски для опалубки

Толщина доски для устройства опалубки выбирается в зависимости от количества упоров и подпорок по периметру опалубки. И наоборот – количество подпорок напрямую зависит от выбранной толщины доски.

Как вы сами понимаете, толщина досок повлияет на общую стоимость строительства фундамента. Поэтому следует заранее подсчитать необходимые затраты, чтобы максимально уменьшить цену, в которую вам в итоге обойдется фундамент.

Как правило, для строительства опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм вполне достаточно досок 25х150 с упорами через каждые 50 см.

При желании, для большей надежности доски можно усилить дополнительными стяжками из шпилек с резьбой на концах, соединяющих стенки опалубки между собой.


Опалубка из фанеры

Достаточно часто сегодня используется опалубка из фанеры. Она имеет некоторые преимущества перед опалубкой из досок:

  • менее подвержена опасности деформации отдельных элементов;
  • имеет более ровную поверхность;
  • менее трудоемка в установке;
  • требует меньше времени на установку и разборку.


Фанера для опалубки

Для устройства опалубки используют влагостойкую фанеру и фанеру с ламинированием. Для однократного использования вполне подойдет обычная фанера из древесины хвойных пород.

Несколько раз для устройства опалубки можно использовать влагостойкую фанеру.

Для многократного применения лучше всего использовать ламинированную фанеру.

Перед использованием фанерные листы раскраивают на отрезки нужных размеров. Торцы фанеры рекомендуется промазать любым влагостойким клеем, чтобы предотвратить впитывание воды. Саму фанеру можно промазать олифой, что снизит ее влагопоглощающую способность.

Подготовка щитов опалубки из OSB показано в видео ниже (для просмотра нажмите на плеер):


Пластиковая опалубка

Пластиковая опалубка чаще всего применяется в индустриальном домостроении в качестве съемной опалубки многократного применения.

Конструкции из полимерных композитов имеют гладкую поверхность, не впитывают влагу, обладают высокой прочностью и легко собираются/разбираются.

Пластиковая опалубка выпускается не только для стен и фундаментов, но также для перекрытий и колонн.

В индивидуальном строительстве практически не используется.


Опалубка из полистирола

Несъемная опалубка из пенопласта уже упоминалась нами чуть выше, когда мы говорили о съемной и несъемной опалубке.

Пенополистирол имеет высокие теплотехнические показатели, позволяющий повысить энергоэффективность возводимых построек при его использовании в качестве несъемной опалубки.

Фундамент с несъемной опалубкой из Пеноплэкса показан на фото ниже:

Также для строительства фундаментов с использованием пенополистирола в качестве несъемной опалубки можно использовать блоки EPS:

Видео устройство фундамента с несъемной опалубкой из пенополистирольных блоков вы можете посмотреть ниже:


Металлическая опалубка

Металлическая опалубка, как и опалубка из пластика используется при индустриальном  строительстве крупных объектов и представляет собой систему различных щитов, соединяемых анкерными тяжами:


Опалубка ТИСЭ

Кроме описанных выше видов опалубки, существует еще опалубка ТИСЭ, представляющая собой переставную форму, с помощью которой можно достаточно быстро возвести внутренние стены и перегородки толщиной 190 мм:

Опалубка ТИСЭ не используется при строительстве фундаментов.

Смотрите также:

Последние публикации:

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать... Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать...
  • < Мелкозаглубленный ленточный фундамент на склоне
  • Ленточный фундамент на песчаной подушке >

russkaya-banja.ru

Устройство опалубки фундамента из досок своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

Как сделать опалубку для фундамента своими руками?

Опалубка для фундамента своими руками

В 99% случаев сооружается опалубка фундамента индивидуальными застройщиками своими руками, независимо от его конструкции. Для плит, лент, ростверков сколачиваются щиты, сваи заливаются в съемные и несъемные трубчатые опалубки. Существуют полистирольные несъемные опалубки для МЗЛФ, утепленной плиты УШП.

Съемная опалубка

При бетонировании монолитных подземных конструкций опалубка необходима для формирования геометрии фундамента, обеспечения проектных размеров, пространственного положения отдельных элементов относительно друг друга. Съемные палубы удобны тем, что после распалубки их можно демонтировать на отдельные составляющие, использовать материалы повторно.

Например, доски пригодятся в стропильной системе, плиты ОСБ можно применить в перегородках, фанеру пустить на сплошную обрешетку кровли. Основными нюансами изготовления щитов для ростверков, лент являются:

  • 6 м доски разрезаются пополам, крепятся к стойкам из бруска или доски
  • для палуб из фанеры, ОСБ вначале сооружаются каркасы из бруса, которые обшиваются листовыми материалами для увеличения жесткости конструкции
  • внутренняя поверхность щитов укрывается полимерной пленкой для сохранения материалов, предотвращения протечек цементного молочка

    Обработка внутренней поверхности опалубки полиэтиленом

Оптимальной считается длина щитов 3 м, так как при увеличении размера повышается парусность, двум рабочим неудобно монтировать тяжелые конструкции в пятне застройки.

Внимание: Ввиду значительных горизонтальных усилий на единицу площади палуб при виброуплотнении бетона, подаче его через шланг бетононасоса минимальной толщиной досок принята 2,5 – 4 см, фанеры – 1,2 см. При использовании ориентировано стружечной плиты рекомендуется применять модификации ОСБ-3 или ОСБ-4 толщиной от 1,5 см.

Щиты из досок

Бюджетным вариантом сооружения своими руками щитовой опалубки является использование досок. При выборе толщины доски следует учесть:

  • для пиломатериала толщиной 25 мм потребуется чаще монтировать стойки, повысится расход бруска, однако эти доски чаще применяются в обрешетке после разборки палуб
  • опалубка из 40 мм доски более надежна, но эти доски обычно применяют для чернового пола, поэтому вариант подойдет для проектов коттеджей с деревянными перекрытиями по балкам

    Дощатая опалубка своими руками

Оптимальное соотношение шага стоек, толщины пиломатериала в зависимости от высоты фундамента приведено в нижней таблице:

Зависимость толщины доски опалубки от шага стоек, размера МЗЛФ

Эти условия справедливы, как для укладки смеси из бетономешалки, так и из лотка миксера с учетом последующего уплотнения наконечником глубинного вибратора.

Внимание: Если наружное утепление ленты/ростверка производится на этапе заливки фундамента, лучше устанавливать листы пенополистирола внутри щитовой опалубки. Пенополистирольная опалубка разрушается при использовании вибратора, подаче смеси бетононасосом, миксером.

Палубы из листовых материалов

Дороже обходится опалубка фундамента из ориентированно-стружечной плиты и фанеры. Однако эти листовые материалы так же можно применять повторно на следующих этапах строительства. Технология изготовления палуб следующая:

  • каркас из бруска – длина 3 м, высота в зависимости от размера ленты МЗЛФ, плавающей плиты или ростверка
  • обшивка каркаса – крой фанеры или ОСБ в размер щита, крепление саморезами
  • обшивка – пленка пристреливается на внутреннюю поверхность скобами

    Опалубка своими руками для фундамента из фанеры

Внимание: Бакелитовая, ламинированная фанера применяется в профессиональной многооборотной опалубке. Эти материалы экономически не выгодны для разового бетонирования индивидуальным застройщиком. Поэтому проще купить березовую фанеру, использующуюся в перегородках позже или влагостойкую, которая используется в сплошной обрешетке кровли.

Несъемная опалубка

Ввиду необходимости наружного утепления фундаментов для защиты бетонных конструкций от промерзания, ликвидации мостиков холода через пол по грунту была создана несъемная пенополистирольная опалубка. Однако она по умолчанию не экономична для застройщика:

  • пенополистирол стоит дороже фанеры, досок
  • с внутренней части он не нужен
  • перемычки не позволяют уложить арматурные сетки, их приходится связывать внутри, что резко повышает трудозатраты

    Несъемная опалубка из полистирола

Существует несъемная опалубка для свайных фундаментов из стальных, асбоцементных, полимерных труб или свернутого в цилиндр рубероида. Реже эти же конструкции применяются для заливки столбчатых фундаментов.

Внимание: Земляная опалубка, используемая частниками, не удовлетворяет строительным нормативам, не позволяет гидроизолировать фундамент. Стены траншей по умолчанию не могут быть гладкими, повышается сцепление бетонной конструкции с грунтом, повышаются выдергивающие усилия от морозного вспучивания.

Полистирольная

В соответствии с требованиями ГОСТ Р 52085 любая опалубка должна рассчитываться на горизонтальные и вертикальные нагрузки. Поэтому рекламируемая несъемная опалубка из пенополистирола по умолчанию не соответствует этим требованиям. Производители указывают в документации, что использовать укладку бетонных смесей из миксеров, бетононасосов, уплотнение глубинными вибраторами запрещено.

По требованиям СП смесь должна укладываться слоями 40 – 60 см максимум, поэтому если фундаментная лента выше этого размера, придется:

  • монтировать опалубку на эту высоту
  • заливать бетон
  • снова наращивать высоту

    Самодельная несъемная опалубка из пенополистирола не удовлетворяет нормативам СП

При этом технологический интервал между бетонированием не может превышать 2 часов. Заливка горизонтальными слоями категорически запрещена.

Поэтому для фундамента полистирольные блоки не пригодны, могут применяться исключительно для заливки стен, вместо виброуплотнения смесь трамбуется прутками арматуры. Исключением являются плиты УШП, толщина которых снижена до 15 см. В этом случае горизонтальное давление от бетона минимально, ветровые нагрузки практически отсутствуют.

Внимание: Для утепленных шведских плит используют L-образные модули, устанавливаемые по периметру фундамента. Для надежности их часто подпирают своими руками снаружи классической щитовой опалубкой с укосинами или стеновыми бетонными блоками.

Трубчатая

Ввиду того, что для буронабивных свай отверстия в земле изготавливаются буром (ручным или с мотоприводом), используется опалубка из труб:

  • асбоцементных – повышают несущую способность, требуется защита в надземной части от намокания

    Несъемная опалубка для буровых свай из асбоцементной трубы

  • полиэтиленовых – несъемная оболочка защищает бетонную конструкцию от влаги

    Несъемная опалубка из пластиковой трубы для буронабивной сваи

  • ПВХ – имеют резьбовые соединения, позволяя снизить диаметр скважины

Асбоцементные и полиэтиленовые трубы стыкуются по длине муфтами, диаметр которых больше самих изделий. Поэтому скважину приходится делать большего диаметра, чем указано в проекте. Размер оснастки ручного инструмента ограничен 40 см, мотобура 50 см. поэтому могут возникнуть сложности – спецтехника обходится гораздо дороже этих способов.

Внимание: Бюджетным вариантом несъемной опалубки для буровых свай является рубероид или гидростеклизол. Рулонный материал отрезают по длине в размер глубины скважины, сворачивают в цилиндр, скрепляют края степлером. При большой длине могут использоваться проволочные сетки в качестве жесткого каркаса.

Самодельная опалубка для сваи из куска рубероида

Значительно реже трубчатая опалубка применяется при бетонировании столбчатых фундаментов. Принципиальная разница между этими конструкциями заключается в том, что сваи заливают в скважину, для столба откапывается шурф, используется подстилающий слой, гидроизоляция наружных граней, обратная засыпка нерудным материалом, утепление подошвы и кольцевой дренаж.

Опалубка для ленты и ростверка

При выборе ленточного фундамента используется щитовая опалубка, состоящая из элементов:

  • боковые вертикальные палубы
  • стяжки из шпилек, пропущенных внутри втулки
  • распоры между щитами (только в отсутствие стяжек)
  • стойки для фиксации дополнительных элементов
  • упоры горизонтальные между колышком и нижним краем щита
  • укосины – наклонный брусок между колышком, верхним бортом щита

    Конструкция опалубки для ленточного фундамента

Все элементы легко изготавливаются своими руками из пиломатериалов, фанеры, ОСБ. Стыковка в углах осуществляется бруском или саморезами в торец щита. При этом одна палуба всегда является закладной, другая накрывной.

Внимание: В ленты МЗЛФ арматура укладывается после монтажа щитов, ленты глубокого заложения вначале армируются, затем устанавливаются палубы.

Опалубка плавающей плиты

Щитовая съемная опалубка плитного фундамента является самым надежным вариантом. Ввиду незначительной высоты щиты сколачиваются своими руками из 1 – 3 досок. Реже застройщик использует полистирольные L-образные модули, утепляя торец плиты на этапе изготовления фундамента.

Опалубка плитного фундамента своими руками для напрягаемой арматуры

Самыми сложными вариантами являются чашеобразная и кессонная плиты, которые невозможно залить за один прием:

  • кессонная конструкция – в шурфе под одной комнатой заливается плита на дно, затем монтируется щитовая опалубка (аналог заглубленного ленточного фундамента небольших размеров), на последнем этапе бетонируется плита на поверхности подо всем зданием
  • чашеобразная плита – при армировании монтируются вертикальные прутки для цокольной части, заливается классическая плита, после набора 50% прочности монтируется опалубка МЗЛФ на плите, доливаются балки цоколя

Внимание: Последнюю конструкцию часто называют «плитой с ростверком», что не является правильным. Ростверки всегда имеют зазор с грунтом, состоят из висячих балок на нескольких опорах.

Опалубка столбчатого и свайного фундамента

Для столбчатого фундамента могут использоваться щиты, расположенные вертикально. Для заливки уширения пяты применяются 4 доски. Однако максимальной прочностью обладают монолитные конструкции. Поэтому короб для столба монтируется на доски, закрепленные на нижних щитах, использующихся для плиты уширения.

Самодельная опалубка столбчатого фундамента

Несъемная опалубка бурового свайного фундамента была рассмотрена выше. Это простейшие конструкции, которые не сложно изготовить своими руками.

Таким образом, для любого типа фундамента опалубка легко конструируется своими руками из труб, пиломатериалов, плит ОСБ, листов фанеры. При натяжении пленки на внутреннюю грань палубы материалы применяются повторно, позволяя снизить бюджет строительства.

fundamentdomov.ru
