Несъемная опалубка для монолитного строительства

Если раньше опалубку сначала монтировали, а после полного застывания раствора ее демонтировали, то сейчас все большую популярность приобретает несъемная опалубка, которая становится неотъемлемой частью всей железобетонной конструкции. Несомненным достоинством такого вида опалубки является высокая скорость монтажа (время на демонтаж вообще не расходуется). Также она выступает в качестве утеплителя несущих стен здания, что значительно увеличивает энергосберегающие качества любого строения.

Разновидности несъемной опалубки

Виды несъемной опалубки в зависимости от материала, используемого для ее изготовления:

• Пенополистирольная. Самый распространенный вид, применяемый для обустройства фундаментов и стен при монолитном строительстве малоэтажных зданий (до 4÷5 этажей). Для ее производства используют пенополистирол плотностью около 25÷30 кг/мᶟ (что в 2 раза больше, чем у пенополистирольных плит, применяемых только для утепления). Различные элементы такой пенополистирольной формы широко представлены на современном строительном рынке.

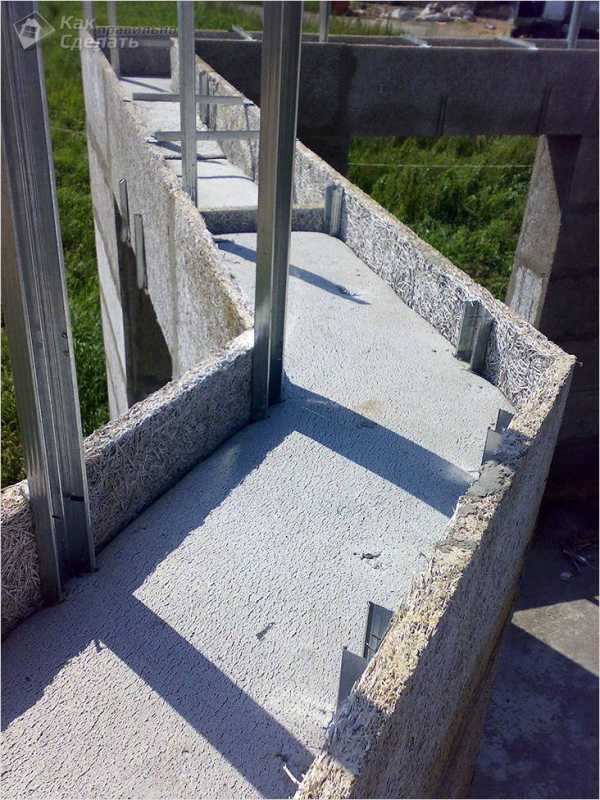

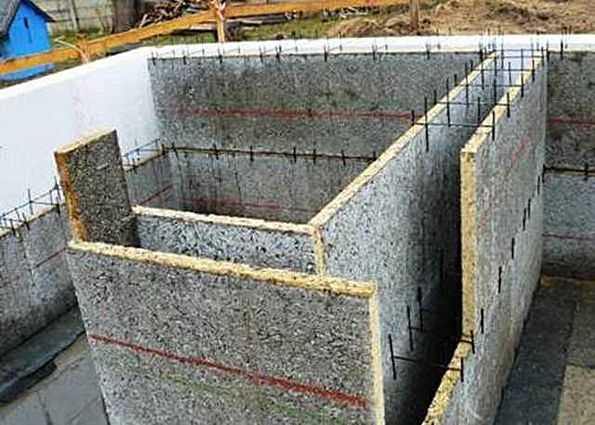

• Щепоцементная (арболитовая). Изготавливают из пропитанной специальными составами древесной щепы (до 90% общего объема) и цемента (в качестве связующего компонента). Производят в виде пустотелых блоков или панелей. Является самой экологически безопасной.
• Фибролитовая. Изготавливают на основе длинных (до 50 см) древесных волокон (около 70% общего объема) и магнезита. Характеризуется высокой прочностью на сжатие и изгиб, при этом ее легко пилить и обрабатывать.

• Полистиролбетонная. Представляет собой пустотелые блоки из полистиролбетона или тонкие плиты, предназначенные для обустройства межкомнатных перегородок.

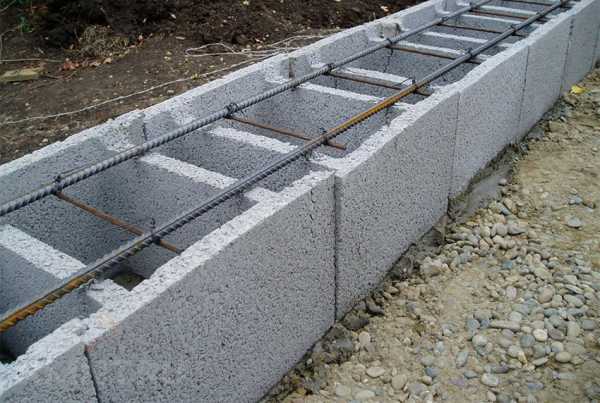

• Керамзитобетонная. Представляет собой пустотелый шлакоблок. Довольно прочная и надежная, однако требует дополнительного утепления стен и довольно дорогая.

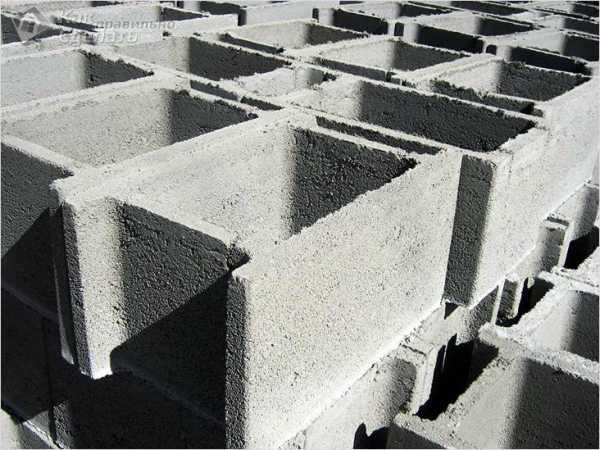

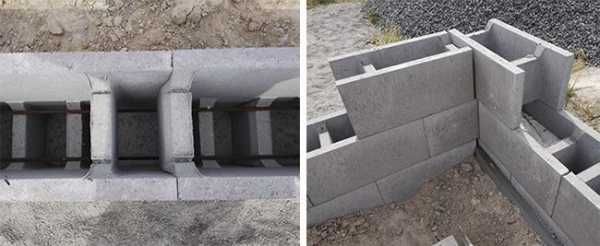

• Несъемная бетонная опалубка выпускается в виде пустотелых блоков для фундаментов, стен (монолитное строительство) или тонких панелей, изготавливаемых методом полусухого вибропрессования.

• Комбинированная: внешняя стенка изготовлена из пенополистирола, а внутренняя из листового материала (ОСП, ЦСП и им подобных).

Строительство из несъемной опалубки (независимо от материала, из которого она изготовлена) обладает целым рядом достоинств:

• Сроки строительства значительно сокращены.
• Для монтажа нет необходимости применять специальные механизмы и приспособления.
• Несъемная опалубка своими руками может быть смонтирована даже неквалифицированным человеком, так как обустраивается она по принципу детского конструктора.

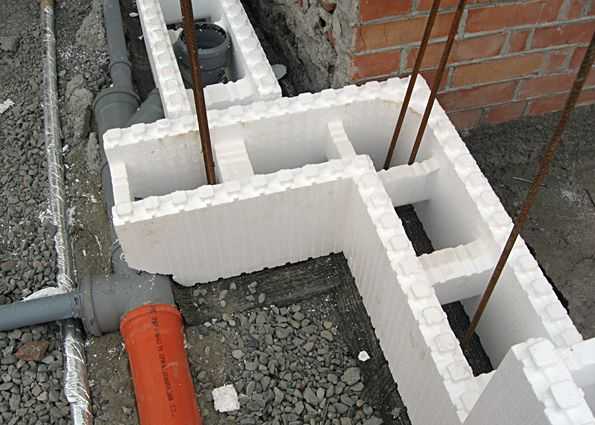

• Удобство обустройства коммуникационных сетей (водопровод, канализация, электричество и так далее).

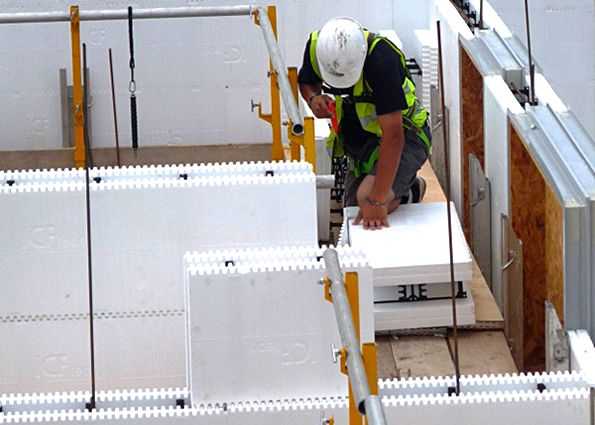

Несъемная опалубка из пенополистирола

Этот вид несъемной опалубки наиболее широко распространен и популярен у приверженцев монолитного строительства. Стандартный пустотелый блок из пенополистерола имеет длину 1200 мм, ширину 250 или 300 мм, высоту 250, 300 или 400 мм, толщину внутренней стенки 50 мм, толщину наружной стенки 50 или 100 мм (в зависимости от климатических условий места строительства). Каждое изделие имеет пазы в нижней части и гребни в верхней части. Монтаж несъемной опалубки очень прост и конструктивно напоминает детский конструктор “Lego”. Торцевые части элементов монтируются по системе шип-паз (никаких клеевых составов или растворов не требуется). Помимо основных стеновых блоков сейчас производят дополнительные монтажные элементы самой различной конфигурации: торцевые заглушки для обустройства проемов под двери и окна; готовые угловые модули; перемычки над окнами; радиальные элементы; изделия с вырезами для связки арматурного каркаса стены с армирующими элементами перекрытия; специальные элементы для отливки перекрытий и другие.

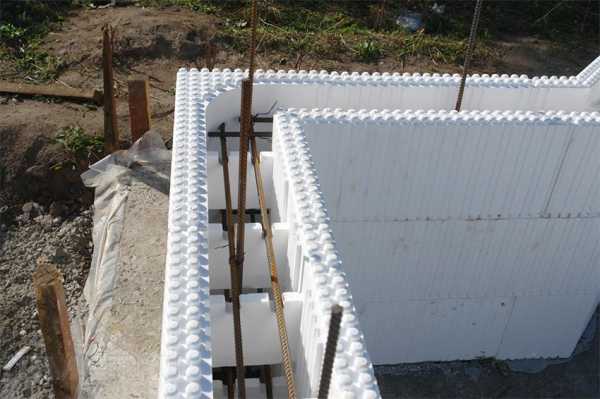

Первый ряд блоков монтируем на гидроизоляционный слой фундамента. Укладку начинаем от угла к середине стены, чтобы неполные блоки оказались ближе к середине. Последующие ряды укладываем со сдвигом в шахматном порядке. Углубления в поперечных перемычках служат для укладки продольных несущих арматурных прутьев, через вертикальные пустоты прокладываем вертикальные прутки арматуры, которые связываем с горизонтальными прутками.

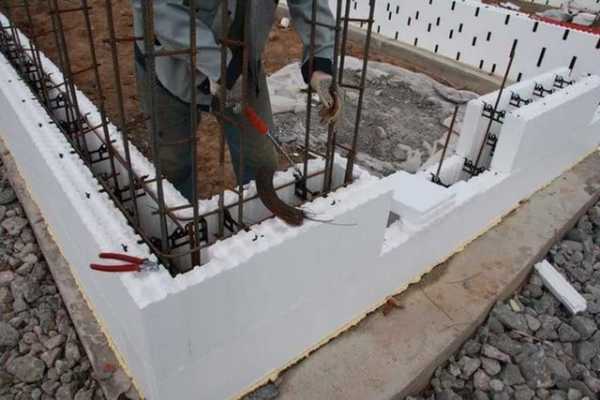

Важно! Вертикальные армирующие элементы монолитной стены обязательно должны быть связаны с арматурой фундамента.

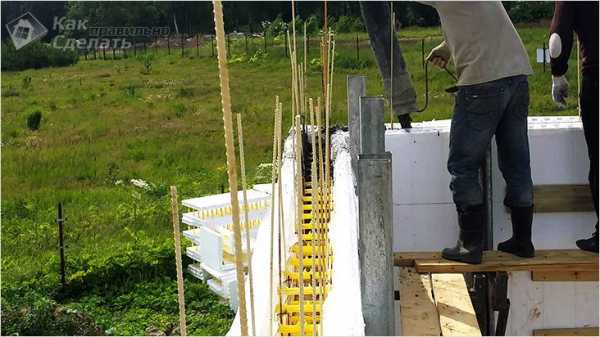

За один раз укладываем не более 4 рядов, так как одновременная заливка бетона при использовании пенополистирольных изделий допускается на высоту не более 1 м. При механизированной заливке бетона подачу раствора осуществляем с помощью насоса, работающего с небольшой скоростью. После этого раствор уплотняем с помощью узких погружных вибраторов (вибрационной иглы диаметром 40÷50 мм) или ручным методом с помощью арматурного прутка. После заливки бетона проверяем правильность вертикали стены с помощью отвеса и уровня.

Совет! Небольшие корректировки можно вносить только до застывания раствора.

После частичного схватывания раствора приступаем к укладке и армированию следующих рядов опалубки для стен.

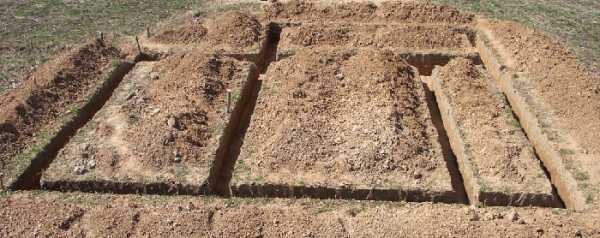

Обустройство фундаментов с использованием несъемной опалубки

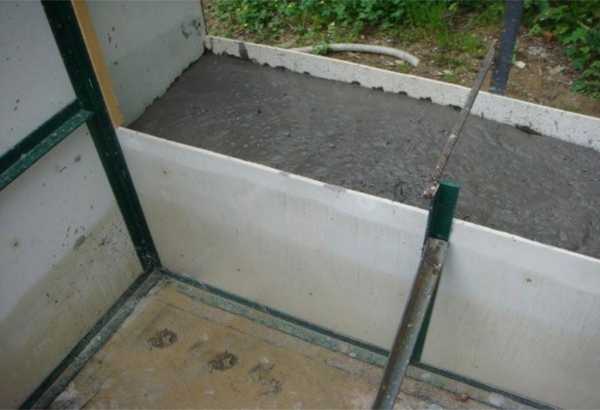

При обустройстве фундаментов (в особенности ленточных) давно и с успехом применяют несъемные элементы и плиты из различных материалов. Так как фундамент испытывает наибольшие нагрузки, является основой всего будущего строения и от него зависит не только прочность, но и долговечность здания, то для его изготовления лучше применять опалубку из материалов повышенной плотности (например, бетона или фибролита). Можно применить и пенополистирольную опалубку. Однако следует учитывать то, что несъемная опалубка для фундамента из стандартных блоков (шириной 250 или 300 мм) пригодна для обустройства ленты шириной не более 200 мм. Такой фундамент подходит для возведения только легких одноэтажных построек. А при использовании пенополистирольных плит можно создать и более широкий ленточный фундамент, установив поперечные крепежные перемычки необходимой длины.

Если фундамент с несъемной опалубкой строим для возведения здания с тяжелыми несущими стенами, то целесообразнее применить бетонные пустотелые элементы. Их производят шириной вплоть до 400 мм, и этот размер наилучшим образом подходит для ленточного фундамента. Монтаж несъемной бетонной опалубки для фундамента производим с использованием небольшого количества раствора. Блоки укладываем в шахматном порядке, начиная с углов. Армирование производим обычным способом. Высота блоков составляет 250÷300 мм, что соответствует шагу установки несущих горизонтальных армирующих прутьев: это способствует созданию наиболее прочного ленточного фундамента. Вертикальные арматуры устанавливаем через пустоты бетонных блоков и связываем с горизонтальными прутьями.

Межэтажные перекрытия с использованием несъемной опалубки

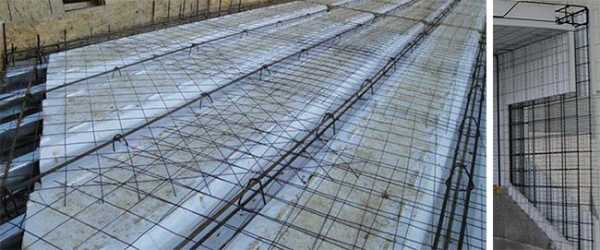

Для обустройства монолитных межэтажных перекрытий обычно используют два вида опалубки:

• из металлического несущего профнастила (маркируется индексом Н): толщина листа 0,6÷0,7 мм и высота профиля от 57 до 114 мм;

• из пенополистирольных плит-модулей (размером 600Х600Х190 мм) с отверстиями для специального металлического профиля, усиливающего прочность, и усеченными краями для укладки арматуры.

В обоих случаях несъемная опалубка для перекрытий подкрепляется снизу системой балок и стоек, которые впоследствии после полного затвердевания раствора убирают. Армирование перекрытия своими руками производят аналогично армированию цементно-песчаной стяжки. Арматурный пояс перекрытия обязательно связывают с металлическим каркасом монолитной стены. Для этого с внутренней стороны стеновых элементов прорезают горизонтальные отверстия по всему периметру перекрытия высотой, соответствующей толщине плиты перекрытия.

Важно! Для предотвращения излишнего перетекания раствора через отверстия в вертикальной стеновой опалубке заливку стен и перекрытия производят одновременно до верхнего уровня перекрытия.

Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным.

На заметку! Использование полипропиленовых элементов допускается только при длине перекрытий менее 12 м. При этом металлический профиль выбирают немного длиннее самого пролета, чтобы его концы заходили в отверстия элементов монолитной стены.

Технология несъемной опалубки довольно проста. При покупке элементов опалубки следует выбирать проверенного и хорошо зарекомендовавшего себя на строительном рынке производителя, тогда весь «конструктор» соберете без щелей и перекосов. Строгое соблюдение технических рекомендаций при монтаже несъемной опалубки для монолитного строительства позволит создать долговечный и теплый дом.

zamesbetona.ru

Несъемная опалубка ПЕНОПЛЭКС® при устройстве ленточного фундамента.

30.11.2017 При возведении ленточных фундаментов из монолитного железобетона не обойтись без устройства опалубки. В традиционном понимании опалубка представляет собой ограждающую конструкцию чаще всего из деревянных конструкций, которая служит для придания точных геометрических параметров и положения в пространстве изделиям из бетона. После отверждения бетонного раствора опалубка удаляется. Однако есть альтернативный способ, позволяющий оставить опалубку в качестве составной части строительной конструкции.
Такая технология называется несъемной опалубкой ПЕНОПЛЭКС®. Этот способ позволяет сократить объем строительно-монтажных работ на один этап – исключить распалубливание, а самое главное – отпадает необходимость в деревянной опалубке, которая составляет значительную часть при производстве работ и далее по ходу работ утилизируется.
Уникальная технология с утеплителем ПЕНОПЛЭКС® помогает улучшить многие характеристики строительной конструкции. Несъемная опалубка ПЕНОПЛЭКС® также выполняет функцию теплоизоляции для фундаментной и цокольной частей будущего дома. Методика устройства несъемной опалубки уже давно и активно используются в Европе и это связано, в первую очередь, с энергоэффективностью возводимых строительных конструкций.

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС® позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС®. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

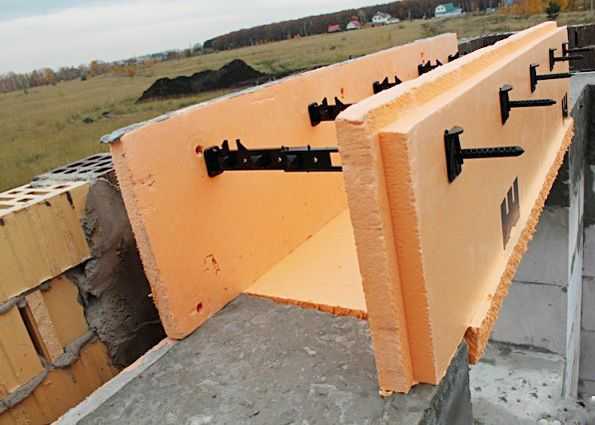

Крепление несъемной опалубки ПЕНОПЛЭКС®

Крепление несъемной опалубки ПЕНОПЛЭКС® происходит с помощью универсальной стяжки. Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.

Основные элементы стяжки: 1.     Универсальная стяжка 2.     Закладная под арматуру 3.     Удлинитель 4.      Замок

Вид универсальной стяжки в собранном виде:

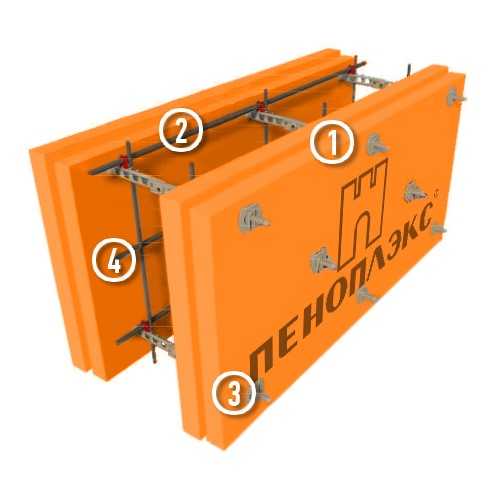

Устройство несъемной опалубки ПЕНОПЛЭКС® с применением универсальной стяжки, как правило, выглядит следующим образом:

1. Внешний слой: ПЕНОПЛЭКС®

2. Внутренний слой: ПЕНОПЛЭКС®

3. Универсальная стяжка несъемной опалубки

4. Арматурный каркас

Преимущества технологии несъемной опалубки ПЕНОПЛЭКС®:

• Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.
• Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС® также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.
• Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС® впоследствии становится частью конструкции стен.
• Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС® не проминается и не продавливается под действием бетонной смеси.
• Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС® позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.
• Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС® продлевает срок их эксплуатации.
• Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС® позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,032 Вт/м∙ºК ПЕНОПЛЭКС® исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

 Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)



Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.



    Рассмотрим монолитное строительство ленточного фундамента дома 12м на 12м с несущей стеной посередине с применением ПЕНОПЛЭКС, в качестве теплоизоляционных панелей

Общая длина ленты,м	57,6
Высота фундамента, м	0,6
Ширина бетонного сердечника, м	0,4
Объем фундамента, м3	13,82
Площадь опалубки, м2	69,12

Фундамент с применением съемной деревянной опалубки				Фундамент с применение несъемной опалубки ПЕНОПЛЭКС
Параметры	Количество	Цена	Стоимость	Параметры	Количество	Цена	Стоимость
МАТЕРИАЛЫ
Объем деревянной опалубки, доска 150х50мм + колышки + распорки	5,2	8000	41472	Объем деревянной опалубки	0	0	0
Объем ПЕНОПЛЭКС(цоколь, отмостка)	4,416	5000	22080	Объем ПЕНОПЛЭКС (опалубка+отмостка)	9,576	5000	47880
Бетон, куб.метр	13,83	4000	55320	Бетон, куб.метр	13,83	4000	55320
Арматура 4 стержня d12, кг	213	32	6816	Арматура 4 стержня d12, кг	213	32	6816
Арматура хомуты d8 с шагом 0,3м, кг	150	32	4800	Арматура хомуты d8 с шагом 0,3м, кг	150	32	4800
Вязальная проволока, кг	5	450	2250	Вязальная проволока, кг	5	450	2250
Крепеж для опалубки (шпилька 65 руб + 2 гайки по 5 руб)- 4шт/м.пог.	230	75	17250	Крепеж для опалубки (Стяжка+Удлинитель) 8 шт./м.пог.	460	50	23000
Гвозди 2,5Х50 (20 шт 1 м.п.)	57,6	3	172,8	Тарельчатый винтовой крепеж (6 шт\м.п.)	346	12	4152
РАБОТЫ
Изготовление армокаркаса, монтаж щитов опалубки, монолитные работы, демонтаж щитов опалубки, демонтаж шпилек, м3	13,82	8000	110560	Монтаж опалубки, армирование, монолитные работы, м3	13,82	6000	82920
Утепление фундамента, м2	28,8	300	8640	Утепление фундамента	0
ТРАНСПОРТ
Доставка ПЕНОПЛЭКС			5000	Доставка пиломатериалов			0
Доставка пиломатериалов			5000	Доставка ПЕНОПЛЭКС			5000
Доставка арматуры			5000	Доставка арматуры			5000
Доставка арматуры			5000	Доставка арматуры			5000
ИТОГО МАТЕРИАЛЫ			150 160,80	ИТОГО МАТЕРИАЛЫ			144 218,00
ИТОГО РАБОТЫ			119 200,00	ИТОГО РАБОТЫ			82 920,00
ИТОГО ТРАНСПОРТ			20 000,00	ИТОГО ТРАНСПОРТ			15 000,00
ИТОГО			289 360,80	ИТОГО			242 138,00

Использование универсальной стяжки совместно с плитами ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве несъемной опалубки позволяет:

• Выставить точные размеры и минимизировать перерасход бетонной смеси.

• Минимизировать трудовые затраты. Монтаж с помощью универсальных стяжек удобен и прост.

• Закрепить арматуру прямо на стяжки, что значительно упростит монтаж.

• Теплоизолировать фундамент как с внешней, так и с внутренней стороны, что существенно сократит тепловые потери. При отоплении нет необходимости прогревать весь объем фундамента.

• Реализовать конструкцию сложного фундамента (например, ленточного в форме тавра)

• Сократить сроки производства работ и материальные издержки.

www.penoplex.ru

преимущества и недостатки, виды, этапы монтажа, рекомендации специалистов

Сегодня строительные технологии прогрессивно развиваются и совершенствуются каждый день. Инновационные разработки проникают во все технологические этапы постройки различных зданий. Разумеется, особой сферой строительства, где новые материалы и методики особенно актуальны, является создание фундаментных оснований.

Любая постройка (жилой дом, офисный комплекс и т. п.) после составления и принятия инженерного проекта начинается с возведением фундамента. По старинке, ещё довольно часто его изготавливают с опалубкой из деревянных щитов или досок, однако нынешние технологии позволяют регулярно применять новаторские методы, среди которых несъёмная опалубка из различных материалов считается наиболее перспективной.

Рассмотрим подробнее виды, особенности, применение, сборку несъёмной опалубки для фундамента и много другой тематической информации.

Посмотрите видео об особенностях несъемной опалубки

Несъёмная опалубка – общие сведения

Несъёмная опалубка являет собой возводимую формовую конструкцию, используемую в современном строительстве при возведении фундамента или несущих стен некоторых построек.

Внешне выглядит она как единое, крепкое сооружение, изготовленное из блоков или панелей. После сборки конструкции, в её междупанельное пространство заливается цементно-песчаная масса, которая после застывания формирует бетонно-каркасный монолитный фундамент.

Преимущества несъёмной опалубки

Использование при строительстве монолитной опалубки, позволяющей создавать крепкий, надёжный фундамент (или стены), имеет множество достойных преимуществ:

— ускорение процесса укладки материалов и строительства необходимых сооружений;

— облегчение общего веса конструкции благодаря возможности уменьшения стеновой толщины;

— обеспечение великолепной звуко- и теплоизоляции;

— несъёмная опалубка может применяться почти в любых строительных проектах – типичные одно- или многоэтажные жилые дома, сложные торгово-офисные конструкции, необычные спортивно-развлекательные сооружения и т. п.;

— возможно использование современных материалов для такой опалубки (к примеру, арболит, армопонель, пенополистирол) в любых климатических условиях – ограничений не существует;

— декоративная функция – опалубка может иметь структурированную или отформованную лицевую поверхность, что позволит не использовать дополнительное декорирование фасада специальной плиткой или панелями.

Недостатки несъёмной опалубки

К наиболее существенным недостаткам рассматриваемой технологии строительства относится возможность её применения только для возведения фундаментов. Существуют, конечно, технологии малоэтажного строительства стен с применением несъёмной опалубки, но они очень дорогостоящие.

Например, можно над фундаментом наращивать стены, используя опалубку из облегчённого стекломагнезита, которая заполняется специальным вспененным бетонным раствором. Так создаются максимум двухэтажные дома со стенами из пенобетонной основы. Подобное строительство обходится очень недешёвое из-за дороговизны материалов и наёма специальной техники с опытными специалистами.

Виды несъёмной опалубки

Ранее было отмечено, что несъёмная опалубка, в зависимости от проекта, может возводиться из многих различных материалов. Наиболее часто применяемыми являются следующие разновидности:

1. Вспененный полистирол с внутренними пустотами – материал представлен в виде пластов (пластинных плит), соединяющихся в цельную конструкцию посредством специальных перемычек. Возводимая структура напоминает «Lego»-конструктор, в котором блоки соединяются в разнообразные крупные формы. В итоге, после заливки цементно-песчаной массы, образуется монолитный полистиролбетон, который нуждается во внешней (наружной) и внутренней отделке. Облицовка в основном необходима для защиты материала.

2. Армопанель – представлена в разных вариантах – плита Paroc, пенополистирол или Rockwool, покрытая с двух сторон металлической армсеткой. Во время монтажа между панелями под давлением заливается бетон. По завершении застывания раствора образуются своеобразные «сэндвич-панели», отличающиеся особой прочностью. Такая методика строительства рассматривается, как малобюджетная, обеспечивающая отличные эксплуатационные качества.

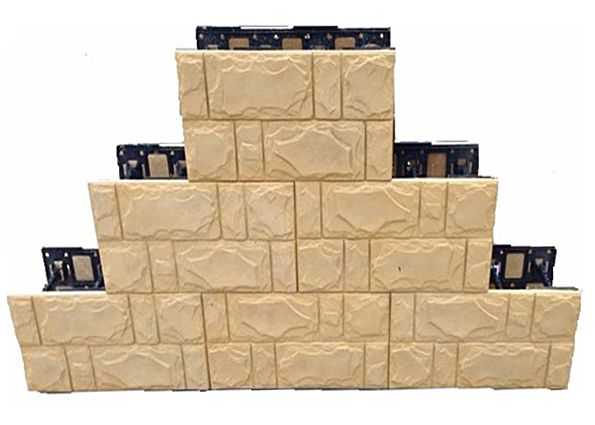

3. Несъёмная декоративная опалубка – это конструкция, характеризующаяся наличием готовой наружной облицовки. Её сборка осуществляется методом бесшовной кладки специальных блоков.

Важно! В такой вариант несъёмной опалубки нужно вкладывать какой-либо теплоизоляционный материал (пенополистирол или пласты минеральной ваты) между стенками конструкции!

После подготовки опалубки, в неё заливают бетонную смесь. В итоге получается монолитная, утеплённая бетонная конструкция с декоративной отделкой.

4. Арболит (деревобетонные панели или блоки) – это плиты, состоящие из деревянных опилок, смешанных с щепками и цемента. Собирается опалубка с использованием стяжек, длинных саморезов и гвоздей. Часто, при постройке в холодном климате в неё устанавливают теплоизолирующий пенополистирольный вкладыш. Затем кладут арматуру или прочие металлические стержни и в подготовленное сооружение заливается бетонно-песчаным раствором.

Внешняя поверхность требует выполнения декоративной отделки клинкером, фасадной штукатуркой, сайдингом или природным камнем. Изнутри можно исполнить отделку гипсокартоном или штукатурной смесью.

Более подробно о пенополистирольной опалубке

Стоит остановиться и рассмотреть пенополистирольный вариант несъёмной опалубки, поскольку именно она применяется сегодня в строительстве чаще всего.

Ключевой причиной её востребованности является простота и лёгкость установки пенополистирольных плит. Работа абсолютно не нуждается в привлечении квалифицированных специалистов или какой-либо техники. Блочные стеновые элементы прочно скрепляются между собой, а затем выполняется заливка бетона в сформированное пространство.

В заранее предусмотренных технологических проёмах прокладываются различные коммуникации. При такой методике монтажа получается утеплённая железобетонная стена с монолитной структурой.

Такая конструкция не требует проведения работ по обустройству дополнительной звуко- или теплоизоляции, поскольку пенополистирол великолепно выполняет такие функции. К тому же поверхность этого материала не впитывает влагу и совершенно не пропускает через себя водяные пары. Для монолитного фундамента с фиксированной пенополистирольной опалубкой не страшна неблагоприятная погода.

К достоинствам относится также устойчивость пенополистирола к растрескиванию и термического структурного расширения – то есть по такой технологии можно строить дома в жарких, сейсмоопасных регионах.

Структура несъёмной опалубки, собираемой из плит пенополистирола, несложная и состоит из следующих частей:

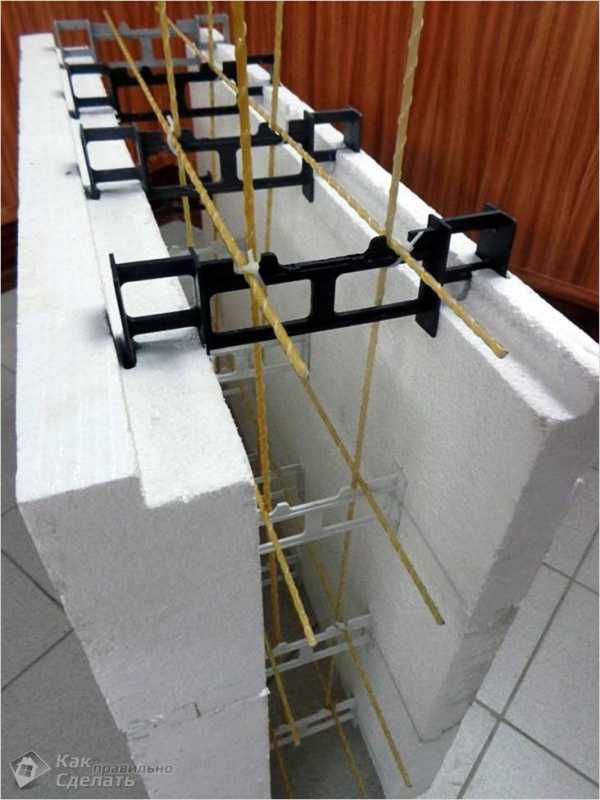

— пластиковые стяжки;

— стальные (с оцинкованным покрытием) Г-образные крюки, предназначенные для прочной фиксации пластиковых стяжек;

— наружные и внутренние облицовочные декоративные пластины. Они выполняются из бетонной смеси и обладают красивой внешней структурой.

Общие принципы и особенности монтажа несъёмной опалубки

Постройка фундамента с применением технологической методики несъёмной опалубки несложна, хотя и состоит из нескольких последовательных этапов, которые характеризуются специфическими особенностями. Рассмотрим их детально:

1. Подготовка земли на строительном участке

Создаваемый монолитный фундамент, в непосредственной зависимости от функционального предназначения строящегося здания, может непосредственно укладываться на выровненный грунт или в вырытую траншею. Хотя, независимо от избранного способа, при монтаже, под нижней поверхностью фундамента должна выполняться насыпка песчано-гравийной «подушки», толщиной более 11,0 см. Такой, тщательно утрамбованный, слой эффективно компенсирует расширение почвы и небольшие смещения её слоёв при изменениях температуры или изменения уровня грунтовых вод.

2. Установка конструкции несъёмной опалубки

Поскольку процесс конструирования (проектирование и монтаж) несъёмной опалубки очень прост, особенно из пенополистирольного материала, он доступен даже необученным специально работникам. Главное, чтобы работник обладал минимальными навыками строительно-технологического производства.

Несъёмная опалубка из нетяжёлых материалов устанавливается по принципу детского конструктора или классической кирпичной кладки.

Наборы деталей для создания такой опалубки от известных производителей содержат пенополистирольные листы, снабжённые специальными гребнями и пазами на торцевых поверхностях. Это нужно для плотного, качественного сцепления и фиксации листов.

Нюанс! Определённые разновидности несъёмной опалубки содержат в своей конструкции металлическую армирующую решётку, великолепно заменяющей внутренний арматурный остов. Кроме того, выпускаются модификации, в которых опалубка состоит из сочетания дерева, стекломагнезита и бетона!

Технология сборки несъёмной опалубки

Методика формирования несъёмной опалубочной конструкции предполагает выполнение следующей последовательности действий, с учётом того, что участок уже подготовлен (см. выше):

— наружная пластина укладывается на чистую ровную поверхность своей внешней (лицевой) стороной;

Важно! В материал плиты во время производства вставляются закладные фиксирующие гайки. Они выполняют роль основы, на которой закрепляются стальные крюки!

— противоположные блоки с помощью пластиковых стяжек скрепляются друг с другом. Стяжки можно самостоятельно делать любой нужной длины, в зависимости от ширины фундамента;

— выполняется закрепление стяжек на ввинченных крю

nastroike.com

Виды несъемной опалубки. Какую опалубку выбрать для строительства

Несъемная опалубка представляет собой возводимую конструкцию из блоков, между которыми впоследствии устанавливается арматура для большей прочности, и заливается бетон. Широко используются в строительстве, служат основой для стен или фундамента. После возведения является частью конструкции объекта, выполняет функцию удержания бетона до его застывания.

Виды несъемной опалубки

Арболит

Различают несколько разновидностей несъемной опалубки согласно материалу, из которого она изготовлена:

• Арболит. Изготавливается из деревянной щепы и цемента. На рынке представлен в виде полых блоков или панелей. Между собой может скрепляться гвоздями, стяжками и даже клеем.

За счет низкой теплопроводности арболит приобрел большую популярность. Иногда для лучшей изоляции между панелями или в блоки вставляется пенополистирол, после чего заливается непосредственно бетон.

• Бетонная опалубка. Блоки из бетона наполняются пенополистиролом, укрепляются арматурой и заливаются бетоном. Основные качества несъемной опалубки из бетона – это надежность и долговечность, за счет чего блоки из бетона можно использовать для возведения фундамента, строительства несущих и опорных, подвальных стен, а также бассейнов.

Опалубка из стеклокерамзита

• Стекломагнезит. Этот материал стал известен сравнительно недавно, так как в России еще не налажено его массовое производство. Состоит из металлического термопрофиля, со всех сторон окруженного стекломагниевым полотном.

Опалубка из пенополистирола

• Пенополистирол. Блоки из пенополистирола являются одним из наиболее часто используемых материалов для возведения опалубки за счет универсальности и простоты использования. Соединяются между собой с помощью креплений «шип-паз», затем устанавливаются и армируются.

Пенополистирол характеризуется хорошей изоляцией тепла и звука и низкой горючестью.

Материал для строительства следует выбирать исходя из его свойств, области применения и индивидуальных факторов, таких, как планируемый вес здания и свойства почвы.

В качестве каркаса для несъемной опалубки могут выступать железные прутья, сетка или любая другая арматура.

Преимущества использования несъемной опалубки

• Значительно сокращается время строительства за счет удобства: блоки легко переносить и устанавливать;
• Снижается вес конструкции, что позволяет возводить здания в несколько этажей без существенного увеличения нагрузки на фундамент;
• Существенная экономия в сравнении с использованием прочих строительных материалов, таких как кирпич или брус;
• Уменьшение затрат на последующее утепление дома, так как одни из самых распространенных видов (арболит и пенополистирол) отлично удерживают тепло, также часто применяется закладка полистирола в бетонные блоки;
• Строительство можно вести практически в любую погоду, бетон не замерзает даже при отрицательной температуре;
• В случае использования блоков из пенополистирола значительно уменьшается толщина стен, следовательно, увеличивается внутреннее пространство в здании;
• Не требует демонтажа, после застывания становится частью общей конструкции;
• Строительные работы может выполнить один человек.

Если вы решили использовать в строительстве дома несъемную опалубку, то вам необходимо тщательно распланировать ход работ и сделать расчеты, исходя из которых будут выбраны материалы, и определена оптимальная площадь основания. Очень важными характеристиками для выбора являются вес здания и удерживающая способность грунта. Таким образом, для высокого и тяжелого здания оптимальным вариантом будет являться бетонная опалубка, а для небольшого, но теплого — из пенополистирола.

После этого можно приступать к подготовке местности: выравниванию почвы и нанесению разметки. Этот этап не менее важен, так как от него будет зависеть то, насколько долговечным получится здание.

Следующим пунктом идут непосредственно строительные работы. Сначала на подготовленной поверхности нужно вырыть траншею и уложить на ее дно смесь песка и щебня. После этого устанавливается сама опалубка, опционально прокладывается утеплитель – в большинстве случаев используется полистирол, армируется железными прутьями или сеткой и заливается бетоном.

Если вы решили не пользоваться услугами специалистов и возвести опалубку своими руками, идеальным вариантом для вас будет являться использование блоков из арболита или пенополистирола. Выбор данных материалов значительно упростит и удешевит процесс.

После установки опалубку можно отделать снаружи штукатуркой, сайдингом, декоративной плиткой, панелями или даже кирпичом, а изнутри – гипсокартоном.

11.04.2016

opalubka-expert.ru

Несъемная опалубка своими руками: как сделать, инструкция, советы

Технологии монолитного строительства постоянно развиваются. Несмотря на то, что материалов в этой работе участвует немного, способы их применения совершенствуются и по сей день. Одним из сравнительных новшеств в этой области является несъемная опалубка, которую научились использовать как для незаглубленных ленточных фундаментов, так и для стен подвала высотой в несколько метров.

Но если есть классический вариант щитовой опалубки, то для чего нужен этот? В чем смысл данного изобретения и так ли оно необходимо в строительстве? Можно ли установить несъемную опалубку своими руками?

Содержание статьи

Что собой представляет несъемная опалубка

---

Само слово «несъемная» подразумевает отсутствие демонтажа этого инвентаря после отвердения бетона. Такой способ помогает здорово сэкономить на устройстве опалубки и демонтажных работах. Однако эта же особенность делает такую опалубку одноразовой в использовании.

Принцип действия несъемной опалубки состоит в подборе материалов для ее ограничивающих стенок с учетом хорошей адгезии к бетону. Эти же материалы, находясь в грунте, не должны гнить или впитывать в себя влагу. Прочностные свойства их также должны удовлетворять требованиям расчетов по нагрузкам, действующим на стенки опалубки.

Виды фундаментов, для которых используется несъемная опалубка:

В качестве несъемной опалубки, например, для ленточного малозаглубленного фундамента, могут служить и естественные стенки грунтовой траншеи. В этом случае обходятся песчано-гравийной подушкой на донной ее части, арматурным каркасом и гидроизоляционной пленкой, устланной по боковым ее стенкам.

Общий обзор технологии несъемной опалубки. Показаны преимущества и сложности данного метода, уделено внимание нюансам установки опалубочных элементов, ее видам и свойствам.

Условия, при которых возможно применение данной технологии, следующие:

• Марка бетона – различие в плотности крепости бетона принято определять его марками, характеризующими его же и назначение. Этот номинал должен соответствовать заявленным проектным данным и быть одинаковым во всех частях фундамента;
• Сцепление бетона с арматурными элементами – должно быть прочным, адгезионным и полностью исключать коррозию, поскольку такая связь является главным правилом железобетона;
• Сцепление стенок опалубки – на это условие особенно необходимо обращать внимание при устройстве наружной части фундаментной опалубки, не заглубленной в грунт. Толщина этих стенок должна обеспечивать целостность их формы в процессе бетонирования, а также и при уплотнении бетона вибраторами;
• Адгезия опалубки с бетоном – для этого необходимо подобрать материалы, которые будут взаимодействовать с бетоном, не разрушая его и свою структуру в течение длительного времени эксплуатации фундамента;

Из чего делают несъемную опалубку

---

Материалов для изготовления несъемной опалубки множество. В частном малоэтажном домостроении для ее устройства используют листовое железо, ПСБ-С, XPS, фанеру. В промышленном строительстве наиболее популярны следующие:

1. Модульный пенополистирол (ПСБ-С, XPS) – структура этого материала такова, что из него можно «отлить» практически любую форму. Вспомним всем известную упаковку для бытовой техники. Для модульной несъемной опалубки не требуется каких-то особых форм. Однако ее строение имеет свои особенности. Воздух в гранулах полистирола не дает проникнуть влаге во внутрь его структуры, чем обеспечивает очень низкий коэффициент теплопроводности. Чаще всего несъемная опалубка из пенополистирола представляет собой небольшие прямоугольные модули. Они могут быть сборными или цельными. Сборные состоят из нескольких частей, соединяемых вставками из того же материала. Цельные имеют внутри перегородки, в нижней части которых оставляют открытую полость. Через нее бетонная масса растекается по всему элементу. Уплотнение бетона производят вибраторами, или вручную. Соединяют модули между собой на полиуретановую пену или специальный клей. Сегодня популярна полистирольная опалубка с готовой отделкой с внешней стороны фундамента диким камнем или его имитацией из гипса или бетона. Также на рынке присутствуют радиальные конструкции опалубочных модулей, позволяющие заложить фундамент эркеров, резолитов;

Преимущества

• Утепление фундамента;
• Модульные блоки легко подгоняются по размеру обычной ножовкой;
• Скорость монтажа опалубки увеличивается на 30% по отношению к съемной;
• Звукопоглащаемость – свыше 40Дб. При использовании штукатурки и листовых материалов еще выше;
• Плиты ППС позволяют производить заливку бетона даже в период отрицательных температур, достигая при этом высокой прочности на сжатие бетона;
• Уменьшение подготовительных работ по устройству фундаментной опалубки;
• Удешевление расходов на опалубочные работы и трудозатрат на них за счет легкости и простоты выставления модулей;
• Совмещение устройства фундаментного элемента и его теплоизоляции в один цикл работ;
• Универсальность технологии позволяет применять ее не только для фундаментных работ, но и для возведения несущих и прочих ограничивающих конструкций;

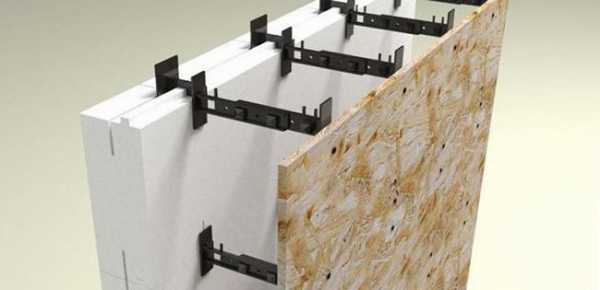

2. Арболитовые модульные блоки – данный материал представляет собой сочетание органического заполнителя (измельченной древесной щепы), химических добавок и вяжущего – портландцемента. Ввиду такого сочетания компонентов готовый материал приобретает новые свойства – прочность, долговечность, влагостойкость. Модульную опалубку отливают в специальные формы, которые различаются по назначению – стеновая, фундаментная опалубка. Соединение модулей между собой происходит в одних случаях с помощью пазо-гребневой системы, в других – простым стыкованием блоков с небольшими остаточными швами (до 6мм). Иногда их заполняют полиуретановой пеной или сажают блоки на клеевые растворы. Для улучшения теплоизоляции, в блоки добавляются фрагменты пенополистирола. В фундаментных работах такой материал применяется не часто, поскольку для этого его необходимо тщательно гидроизолировать.

Как соединяют щиты несъемной опалубки – специфика соединительных элементов

---

Несмотря на множество достоинств данной технологии, у нее есть особенности, которые нельзя упускать из виду. Речь идет о прочном и надежном закреплении листов ПСБ-С, XPS. Эти материалы не выдерживают ни один вид крепежа. Любые саморезы, шурупы, гвозди для скрепления их элементов абсолютно не подходят. Как же тогда соединяются отдельные модули несъемной опалубки?

В оригинальной опалубке для их соединения предусмотрены специальные скрепляющие элементы: стяжки с широкими шляпками, распорные перемычки, кронштейны и т.д.

Одним из самых практичных способов является следующий: на стержень соединительной перемычки надевается отрезок пластиковой трубы чуть большего диаметра самого элемента. Длина этого отрезка должна ровняться длине соединительного элемента. По окончании работ концевые шляпки обрубаются или выкручиваются, в зависимости от их предназначения. Отрезок пластиковой трубы изымается из полости монолита, а оставшееся отверстие зачикинивается, т.е. заделывается раствором. Однако сегодня для этого чаще всего предусматривают несъемные соединительные элементы из прочной пластмассы, способные выдержать не только вес армированного каркаса, но еще и натяжение в период бетонирования монолита.

Установка несъемной опалубки своим руками

---

Изготавливая фундамент с помощью несъемной опалубки своими силами стоит обратить внимание на следующие аспекты:

• Подготовительные работы – основание под фундамент должно быть тщательно подготовленным. Для этого в вырытом котловане или траншее делается песчаная или песчано-гравийная подушка. Ее слой достаточно небольшой – всего около 10-15см. Уплотняют этот слой автоматическими вибротрамбовками. Наличие такой подушки обязательно;
• Выставление по уровню – четко установить модули опалубки относительно уровня горизонта поможет лазерный или водяной уровень. Закрепить эти изыскания, а также и сами габариты фундамента можно с помощью деревянных колышков и строительного шнурка;
• Закрепление модулей опалубки – собранные в единую цепь модули опалубки необходимо закрепить так, чтобы они ни к воем случае не сдвинулись в процессе бетонирования и уплотнения бетона;
• Послойная заливка бетона – из-за большой плотности, бетон в несъемную опалубку заливают слоями, по 20-25см каждый, с попеременным их уплотнением вибраторами;
• Наружная и внутренняя отделка – сами по себе опалубочные материалы не являются завершенно-отделочными. Если к ним не прилагается дополнительный слой финишной отделки, ее обязательно необходимо сделать, как снаружи, применяя гидроизоляционные материалы, так и изнутри, например, гипсокартоном. Это требует дополнительных затрат, которые стоит учесть на стадии составления сметной документации.

Технология несъемной опалубки является вполне рациональным решением, как в условиях малоэтажного загородного строительства, так и для других видов зданий и сооружений. Такой инвентарь имеет множество преимуществ, полностью оправдывая звание высокотехнологичного строительного материала. При желании, с устройством и выставлением несъемной опалубки, а также ее бетонированием, справится даже не профессионал. А это значит, что данная технология, которая сегодня становится все популярней, будет широко применимой и в будущем.

Видеоролик посвящен заглубленному ленточному фундаменту, с выносом стен подвала на отметку нулевого этажа. Конструкция фундамента полностью возведена на основе несъемной модульной опалубки из пенополистирола. Сечение фундамента тавровое, высота вертикальной стенки фундамента – около 1м. Фундамент заливается в два приема: более широкая подошва, затем вертикальная стенка. Снаружи проводятся гидроизолирующие работы: оштукатуривание плиточным клеем по стеклосетке, обмазка битумной гидроизоляцией.

В данном видео показано устройство малозаглубленного ленточного фундамента прямоугольного сечения. Несъемная опалубка на основе плит XPS, выставляется на подготовленную утрамбованную площадку, стягивается специальными соединительными элементами из пластика, на которых размещается армирующий каркас. Процесс бетонирования сопровождается попеременным уплотнением вибратором.

Похожие статьи

guru-remonta.ru

Несъемная опалубка своими руками — как сделать опалубка для фундамента

Эволюционные изменения строительных технологий в последнее время проходят с высокой интенсивностью. Вносимые инновации способствуют не только упрощению процедуры возведения построек, но и стали позволять обустраивать прочное основание под любое сооружение. Как подтверждение этого факта несъемная опалубка для фундамента, обустройство которой дает множество преимуществ по сравнению с классическими методами строительства опор. В большинстве случаев названная опорная конструкция выполняется из пенополистирольных блоков, что позволяет свести к минимуму вмешательство человека в процесс монтажа.

В данной статье мы расскажем как сделать несъемную опалубку для фундамента своими руками, рассмотрим различные варианты, а также продемонстрируем наглядные фото и видео инструкции.

Отличительные черты возводимых конструкций

Возведение строений с несъемной опалубкой – вариант, используемый на протяжении более 10 лет. Стоит отметить тот факт, что спустя такой значительный период принципы обустройства фундамента для зданий не подверглись серьезным изменениям, зато время работы и этапы строительства сократились в два раза. Если ранее процесс возведения включал в себя приобретение, сборку каркаса, его фиксацию в подготовленной траншее и последующий демонтаж, то способ несъемной опалубки предусматривает исключительно сборку подготовленных составных частей и заливку бетоном.

В любом строительном мероприятии перед использованием инновационных методов работы следует разобраться в преимуществах и недостатках его применения. Так, определяющими достоинствами в исследуемом варианте являются:

• водостойкость элементов;
• высокая способность противостоять сейсмическим воздействиям;
• огнестойкость;
• легкий монтаж и быстрое возведение;
• устойчивость к развитию плесени и грибковых образований;
• небольшой удельный вес;
• высокие теплоизоляционные свойства;
• герметичность.

Готовый блок бетонный несъемной опалубки

Как и каждый строительный элемент, несъемная опалубка имеет и некоторые минусы:

• сложности с транспортировкой;
• однократность использования.

Разновидности конструкции

Чтобы приступить к исследованию вопроса, как сделать собственноручно несъемную опалубку, стоит разобраться в особенностях применения того или иного материала. Использование различных вариантов опалубки обуславливается сложностью возводимых проектов и предназначением будущей конструкции. Как правило, при возведении используются изделия, выполненные из следующего сырья:

1. Пенополистирол (газонаполненный пенопласт) – уже давно стал стандартным, но не единственным средством опробовать в действии новые технологии. Блоки, выполненные из этого материала, имеют высокую прочность, высокие теплоизоляционные свойства и оптимальные вентиляционные характеристики, обеспечивающие фундаменту надежное проветривание.
2. Щепоцемент – немного проигрывая в широте применения, этот материал обеспечивает качественную звукоизоляцию. Отличительная черта – присутствие в структуре воздушных пузырей или карманов, которые увеличивают показатели практичности на несколько пунктов. Вместе с тем обработка специальными химическими составами древесины позволяет предотвратить преждевременное гниение и наделяет материал высокой устойчивостью к воздействиям высоких температур.
3. Фибролит – материал, состоящий из древесной стружки (волокон) и неорганического вяжущего. Это сырье славится своей стойкостью к перепадам температур и высокой пропускной способностью.

Щепоцемент

В исследуемом вопросе нельзя не упомянуть и о такой процедуре, как «прокат бетона», применение которого позволяет изготавливать универсальные блочные конструкции любой необходимой формы. Суть способа заключается в применении шаблонов и вальцов, благодаря которым происходит извлечение пор и утрамбовка бетона.

Пенополистирол

Однако для оптимального смягчения резкого контраста температурных потоков и уменьшения давления на цельные конструкции в случае возведения стен и опорных оснований широко используется технология изготовления несъемной опалубки из пенополистирола.

Популярность этого способа обусловлена рядом особенностей:

• схожесть структуры с пробковым деревом;
• устойчивость к разрушению;
• отличные теплоизоляционные свойства;
• материал легко поддается обработке;
• доступные ценовые показатели.

Фибролит

В любом варианте важно учитывать индивидуальные особенности использования того или иного материала. Каждый способ обладает рядом достоинств и недостатков. Перед применением любого из них следует оценить каждую характеристику и сделать оптимальный выбор. Нелишним будет обратиться за советом к специалистам.

Технология обустройства фундамента

Процесс возведения стеновых конструкций и фундамента способом несъемной опалубки из газонаполненного пенопласта интуитивно прост и не требует наличия специальных знаний.

Перед выполнением всех работ необходимо помнить, что опалубка для фундамента устанавливается на прочное основание (подложку), поверхность которой покрыта надежным гидроизоляционным слоем.

Фиксация каждого последующего блока реализуется посредством их одевания на подготовленные арматурные прутья. Закончив с первым слоем, в пазы ряда по горизонтали укладываются внахлест дополнительные арматурные перемычки и надежно фиксируются при помощи проволочных скруток.

Скрутка для несъемной опалубки

К возведению первого ряда необходимо отнестись с повышенным чувством ответственности, поскольку от точности произведенных расчетов и правильности монтажа зависит продолжительность периода эксплуатации всей конструкции и ровные очертания всех граней. Кроме этого, именно в ходе выполнения названной процедуры согласно намеченному плану устанавливаются дверные откосы и поверхности внутренних связующих балок.

Фиксация форм опалубочных блоков осуществляется в процессе монтажа второго ряда, установка которого обеспечивает надежное крепление по вертикали последующих швов.

При монтаже третьего и последующих слоев не стоит забывать про вертикали швов. Закончив с установкой всех блочных элементов, приступаем к заливке внутренней получившейся полости бетонным раствором. Далее следует осуществить уплотнение залитой массы для исключения воздушных прослоек. Для этого необходимо воспользоваться специальным оборудованием – глубинным вибратором или подручным средством – куском арматуры, равномерно распределив бетон по возведенной опалубке.

 Бетонирование несъемной опалубки

В ходе установки блоков важно отслеживать максимально точное совпадение боковых граней. Процесс монтажа несколько напоминает процесс укладки кирпичей, при котором каждый последующий ряд смещается в половину своего размера. Выполнение работы таким методом впоследствии придает требуемую жесткость.

Нюансы при проведении работ

Изготовление несъемной опалубки, как и любая строительная операция, имеет свои важные особенности. Большинство людей мучает вопрос, каким образом достигается требуемая прочность и долговечность возводимых опор. Основываясь на богатом строительном опыте, многие мастера советуют заливать верхний ряд опалубки наполовину, чтобы получившийся бетонный шов располагался внутри заводской заготовки. Вместе с этим не стоит забывать о качестве, классе бетона и арматурных прутьев.

Перед выполнением работ по сборке опалубки следует провести подготовку отверстий, необходимых для функционирования вентиляции, проведения электричества, канализационных и отопительных систем. Для этого заблаговременно в намеченных местах оборудуются пазы, соответствующих размеров.

В конечном счете получается некое подобие слоеного торта, «начинка» которого состоит из железобетона. При этом стенные конструкции становятся теплыми и не требуют дополнительного утепления.

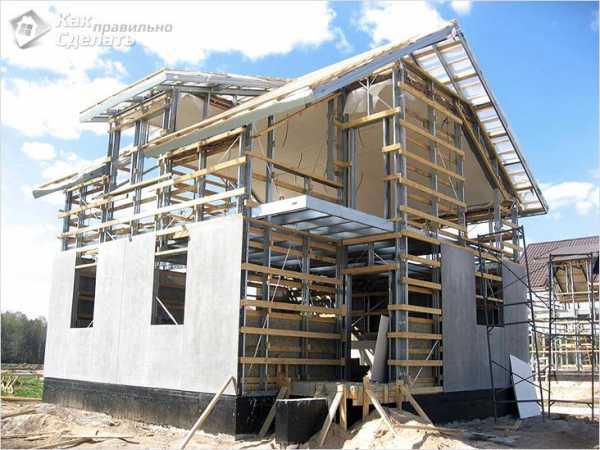

Дом из несъемной опалубки

В заключение хотелось бы отметить, что при возведении несъемной опалубки из пенополистирола нет жесткой привязки к размерам будущего фундамента. Использование этого материала предусматривает легкую обработку и подгон элементов при минимальных усилиях и временных затратах. Единственное – не следует самостоятельно изменять толщину заводского блока, поскольку это обстоятельство может привести к нарушению прочности и потере теплоизоляционных свойств. Кроме этого, по завершении всех монтажных работ не забудьте про обработку внешнего слоя пенопласта.

Видео

В предоставленном видеоматериале подробнее рассказывается об технологии изготовлении несъемной опалубки:

kakpravilnosdelat.ru

Лекция 7.2.6 Несъемная опалубка

Технология строительных процессов.

Лекция 7.2.6.

Несъемная опалубка

Рациональным направлением в строительстве является разумное сочетание монолитного железобетона и сборных конструкций. Часто эффективным оказывается комбинированное применение сборных и монолитных ограждающих конструкций стен, перекрытий и других конструктивных элементов.

Несъемная опалубка после укладки монолитного бетона и завершения последующих процессов остается в теле забетонированной конструкции и работает в ней как одно целое. Опалубка не только образует форму сооружения, его архитектурное оформление, но и защищает поверхность от атмосферных воздействий, повышает прочностные характеристики конструкции, улучшает режим твердения бетона. Выпуски арматуры в виде змейки и сама внутренняя поверхность панели неровная, шероховатая, способствуют лучшему контакту с укладываемым монолитным бетоном. Применение несъемной опалубки способствует значительному снижению трудоемкости и повышению производительности труда.

Вкачестве материала несъемной опалубки можно использовать стальной профилированный настил, различный листовой материал, керамические и стеклянные блоки, металлические сетки, профильные железобетонные, бетонные, армоцементные плиты, полимерные материалы.

Плиты применяют для бетонирования монолитных конструкций и сооружений простой конфигурации и с большими опалубливаемыми поверхностями; их устанавливают в проектное положение с помощью кранов, внешние плоскости этих элементов должны совпадать с поверхностью возводимой монолитной конструкции. Крепление таких плит осуществляют путем сварки их выпусков и арматурного каркаса монолитной конструкции. Возможны также варианты крепления с помощью инвентарных крепежных и поддерживающих устройств (прогонов, подкосов, схваток), которые после бетонирования

инабора бетоном начальной достаточной прочности снимают и применяют повторно.

Взависимости от функционального назначения опалубку используют как формообразующую конструкцию, опалубку-облицовку и опалубку-изоляцию, часто совмещая все или часть этих функций. В любом случае эти элементы являются наружной поверхностью возводимой конструкции, поэтому могут иметь — как различную фактуру, так и о т- делку различными плитками и другими материалами, наносимыми в заводских условиях. Учитывая заводское или полигонное изготовление опалубки, ее размеры, форма и конфигурация могут быть различными в зависимости от требований проекта (рис. 1).

При возведении монолитных жилых зданий применяют специальные двухслойные плиты, которые одновременно выполняют функции опалубки и декоративнотеплоизоляционного слоя для фасадных стен зданий. Несъемная опалубка стен может быть также решена в виде скорлупы из монолитного керамзитобетона, скорлупы с наклеиваемым утеплителем из пенополистирола и внутренним монолитным слоем из тяжелого бетона. Применяется и решение, когда несъемную опалубку устанавливают с наружной и внутренней стороны конструкции, пространство между ними заполняют теплоизо- ляционно-конструктивным материалом — пенобетоном, полистиролбетоном и др..

Наибольшее распространение получила железобетонная опалубка-облицовка. Несъемная опалубка из тонкостенных железобетонных плит нашла широкое распространение при новом строительстве и реконструкции зданий. Ее с успехом применяют при возведении гидротехнических, энергетических объектов, фундаментов под оборудование, массивных колонн и стен в промышленном строительстве.

-1 —

Технология строительных процессов.

Лекция 7.2.6.

Рисунок 1. Несъемная опалубка: а — общий вид массива с опалубкой-облицовкой; б — железобетонная плита плоская; в — то же, ребристая; г — плоская армоцементная плита; д — армопакет; 1 — плита; 2 — бетон массива; 3 — армокаркас; 4 — шероховатая поверхность; 5 — ребро плиты; 6 — отверстия; 7 — плита с выступающими анкерами; 8 — тканая сетка; 9 — сварная сетка; 10 — прижимные прутки.

Основными достоинствами решения являются высококачественная поверхность потолка, не требующая больших затрат на отделку, снижение общих трудозатрат по сравнению с другими решениями перекрытий, в том числе исключается разборка опалубки перекрытия. В результате использования легкобетонных смесей (пенобетон, керамзитобетон, перлитобетон) существенно повышаются характеристики перекрытия по шумоизоляции, виброизоляции, теплотехнические.

Интерес представляют опалубки-облицовки для сборно-монолитного домостроения, которые выполняют в виде плит толщиной 8… 10 см из керамзитобетона и тяжелого бетона. Возможны варианты применения двусторонней опалубки-облицовки с заполнением полости легким бетоном — керамзитобетоном и пенобетоном.

В зависимости от технологического назначения железобетонную опалубку изготавливают из специальных цементов и заполнителей, что позволяет использовать ее в качестве теплоизоляции, защиты будущей конструкции от агрессивных сред, в том числе и грунтовых вод.

Использование несъемной опалубки перекрытий из ребристых тонкостенных железобетонных элементов с укладкой слоя утепляющего материала (пенобетона), армированием и бетонированием до проектной толщины приводит к значительному сокращению трудозатрат, улучшает звукоизоляционные характеристики перекрытия.

Сами же плиты несъемной опалубки после бетонирования монолитных конструкций остаются их составной частью. Основными преимуществами несъемной опалубки являются сокращение трудозатрат приблизительно в 2 раза за счет исключения цикла демонтажа опалубки, снижение объема монолитного бетона за счет включения опалубки как составной части конструкции, сокращение трудозатрат на отделку фасадных поверхностей и практически полное исключение отделочных работ.

Использование несъемной опалубки из пенополистирольных элементов является одним из таких примеров. Использование пространственных блоков в качестве опалубки стен и перекрытий позволяет в значительной степени интенсифицировать процесс нового строительства и реконструкции зданий. Ведь, масса 1 м2 стеновой панели составляет

— 2 —

Технология строительных процессов.

Лекция 7.2.6.

2,5…3 кг, а перекрытия — 2…2,5 кг, это обстоятельство позволяет выполнять опалубочные работы вручную. Плотность пенополистирола в изделиях составляет 20…25 кг/м3, ценным свойством материала является его влагостойкость. Несъемная опалубка состоит из изготовленных в заводских условиях опалубочных элементов стен и перекрытий, объединяющих в себе функции опалубки, утеплителя и звукоизоляции стен и перекрытий, а также основания для нанесения отделочных (фактурных) слоев.

Схема из армоопалубочных пенополистирольных панелей предусматривает использование плит длиной, равной пролету. Панели опираются на штробы, по их длине устанавливают распределительные стойки для исключения появления деформаций, далее осуществляют бетонирование (рис. 2). Размер плит заводского изготовления, степень их армирования и толщину укладываемого бетонного слоя определяют расчетом индивидуально для каждого перекрытия с учетом нагрузок и перекрываемых пролетов.

Рисунок 2. Сборно-монолитные перекрытия из пенополистирольных панелей: а — с армированием каркасами и обетонированием поверхности: 1 — пенополистирольная панель; 2 — армокаркас; 3 — штроба в кирпичной стене; 4 — арматурная сетка; 5 — слой бетона; б — армоопалубочные пенополистирольные панели: 1 — панель несъемной опалубки; 2 — слой монолитного бетона; 3 — телескопическая стойка; 4 — балка.

Устройство сборно-монолитных перекрытий с применением несъемной опалубки наиболее эффективно при реконструкции зданий. Одним из основных преимуществ такой технологии является возможность применения башенных кранов малой грузоподъемности.

Технологический процесс устройства перекрытий включает оставление штроб по периметру здания глубиной в 0,5 кирпича и высотой 1,5 кирпича; обеспечение единого монтажного горизонта, путем выравнивания поверхности штроб цементно-песчаным раствором; установку распределительных балок на телескопических стойках и непосредственно укладку элементов несъемной опалубки.

Панели опалубки в местах стыков крепятся между собой распределительными стержнями, при необходимости, устанавливают дополнительное сетчатое армирование. После завершения укладки панелей опалубки на захватке осуществляют проверку их горизонтальности. Допустимое отклонение на пролет не более 3…4 мм. При необходимости, в проектное положение панели устанавливают с помощью винтовых домкратов, размещаемых на распределительных балках. Бетонирование перекрытия может осуществляться по двум схемам — с помощью монтажного крана или бетононасосом (рис. 3).

Технология строительных процессов.

Лекция 7.2.6.

Рисунок 3. Устройство сборно-монолитных перекрытий в несъемной опалубке: а — железобетонные плиты с выпусками арматуры; б — из пенополистирольных плит; 1 — несъемная опалубка; 2 — ригели; 3 — телескопические стойки; 4 — монолитный бетон; 5 — монтажный кран; 6 — подъемник грузопассажирский; 7 — зоны складирования.

Объемные блоки несъемной опалубки не являются несущей конструкцией, а служат опалубкой, в полости которой устанавливают арматурные каркасы и в последующем заполняют пластичной бетонной смесью. На рисунке 4 приведена технологическая схема устройства наружных стен и перекрытий из пенополистирольной опалубки, а на рисунке 5

— конструктивное решение сопряжения перекрытия с надстраиваемой стеной.

Рисунок 4. Схема устройства наружных стен и перекрытий в несъемной опалубке: 1 — стеновые блоки; 2 — распределительные стойки; 3 — стяжки; 4 — вибратор; 5 — панель перекрытия из пенополистирола; 6 — бетонная смесь; 7 — виброрейка; 8

— телескопические стойки; 9 — распределительные балки; 10 — армокаркас; 11 -сетчатое армирование.

Технология строительных процессов.

Лекция 7.2.6.

Рисунок 5. Сопряжение перекрытия с надстраиваемой стеной: 1 — существующая стена надстраиваемого здания; 2 — перекрытие; 3 — армокаркас; 4 — монолитный участок; 5 — блоки несъемной опалубки; 6

— монолитный бетон.

В целом, несущие конструкции сооружения, возведенного в несъемной опалубке из пенополистирола, представляют собой монолитную железобетонную пространственную систему, состоящую из железобетонных продольных и поперечных стен, ребристых перекрытий и обвязочных горизонтальных рам, соединяющих стены и перекрытия.

Пространство между пенополистирольными элементами стен и перекрытий заполняют бетоном, который армируют металлическими стержнями и сетками. Внутри здания вертикальные поверхности стен и перегородок из пенополистирола оштукатуривают по металлической сетке или облицовывают гипсокартонными листами или гипсоволокнистыми и вермикулитовыми теплоизоляционными плитами.

Для обеспечения долговечности зданий монтаж элементов опалубки рекомендуется выполнять с отметки, превышающей уровень земли не менее чем на 0,6 м, или предусматривать в проекте технически обоснованное решение по защите цокольной части панелей от увлажнения атмосферными осадками (снег, дождь) и механического повреждения.

Рисунок 6. Схема облицовки стен, возводимых в несъемной опалубке: 1 — пенополистирольный блок; 2 — монолитный бетон; 3

— анкер; 4 — направляющие из уголка; 5

— облицовочные панели; 6 — съемные вкладыши; 7 — заполнение полости раствором.

Здания, возведенные в несъемной пенополистирольной опалубке, требуют защиты фасадной поверхности от механических повреждений, ее надежной облицовки. В стенки пенополистирольных блоков устанавливают с требуемым шагом анкеры, на которых в дальнейшем будут крепиться кронштейны с вертикальными направляющими (рис. 6). В процессе монтажа облицовочных панелей осуществляется заполнение свободного пространства легкобетонной смесью на мелком заполнителе, пенобетоном или цементнопесчаным раствором.

studfiles.net
