Оптимальный угол наклона лестницы на второй этаж 35°- 40°

Содержание

  • Предъявляемые требования
  • Уклон: градусы или проценты
    • Диапазоны уклонов у разных лестниц
    • Оптимальные значения уклона
  • Как рассчитывать наклон: этапы проектирования
  • Онлайн-калькулятор для расчета
  • Как крутую лестницу сделать удобной?


Выбрать дизайн лестницы в доме просто – достаточно дать волю фантазии и вписаться в бюджет. Сложнее с техническими характеристиками. Эта статья поможет выбрать оптимальный угол наклона лестницы на второй этаж в зависимости от назначения объекта и размеров помещения.

Предъявляемые требования

К эксплуатации маршей в многоуровневых коттеджах предъявляются особые требования:

  • безопасность;
  • комфорт;
  • компактность;
  • долговечность.

В понятие «комфорт» входят различные составляющие:

  • высота и ширина (глубина) ступенек;
  • размер шага;
  • угол наклона пролетов;
  • количество шагов, делаемых при подъеме и спуске.

Стопа должна уверенно располагаться на поверхности, не свисать, не скользить. Высота должна быть удобной для небольшого сгибания ноги. В противном случае перемещения будут трудными и утомительными. На этот показатель влияет угол наклона.
При достижении высшей точки голова человека не должна упираться в верхний уровень. На правильно установленной лестнице туловище располагается строго вертикально.

При выборе уклона учитывается минимальное расстояние до потолка

Ширина лестничных маршей – не менее 90 см. Если планируется перемещение грузов и габаритных вещей, ширину увеличивают. Часто устанавливают 3 – 17 ступеней. Нечетное количество считается правильным. Желательно, чтобы человек закончил подъем с той же ноги, с которой начал.

Параметры удобного марша

Если при проектировании получился слишком длинный марш, следует разделить его на 2-3 небольших. Сделать это можно с помощью площадки или поворотных ступеней.

Определяясь со степенью уклона, учитывают не только подъем, но и спуск. Если он слишком пологий, передвигаться вниз неудобно. Дополнительным минусом такого варианта считают большое количество ступеней, которое необходимо для монтажа.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину — градусы.

Существует несколько общепринятых показателей:

  • пандусы и пологие лестницы с углом, не превышающим 30°;
  • стандартные межэтажные конструкции входят в диапазон 30° – 45°;
  • приставные, временные, чердачные модели соответствуют показателям 45° — 75°;
  • свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

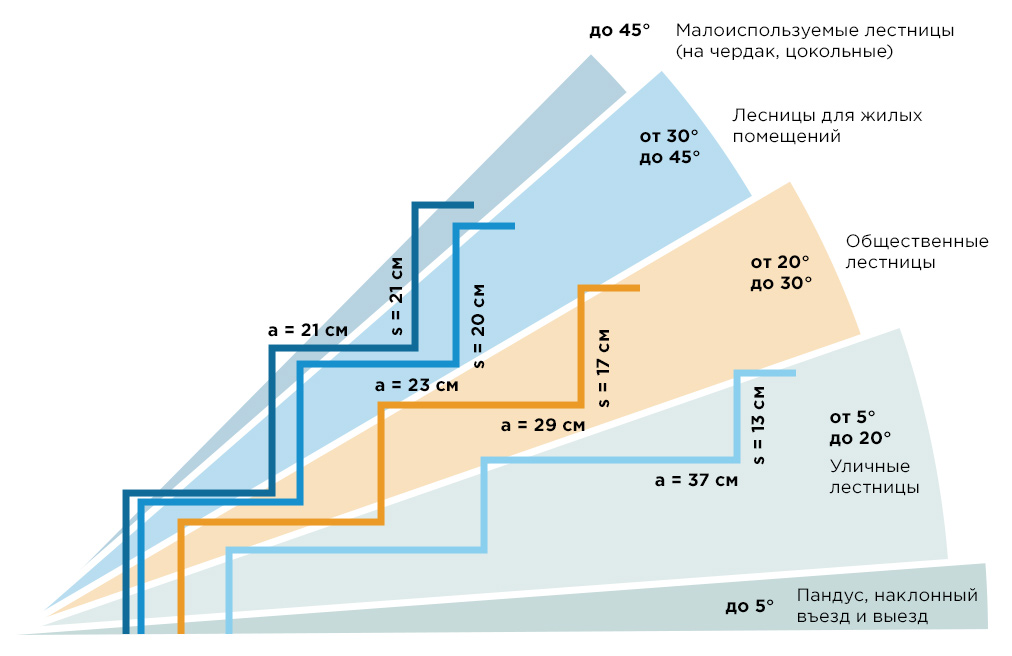

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница «Гусиный шаг»

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° — 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° — 45°. Лучшее сочетание удобства и компактности — это уклон 35° — 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Конструкции с уклоном 26° – 30° очень удобны для всех категорий людей, в том числе для детей и пожилых, но занимают очень много места. Однако если в вашем доме достаточно пространства под такую лестницу, то можете смело делать уклон 26° — это значение достигается при высота ступени 150 мм и глубине 300 мм. Кстати, в СНиПе такие значение рассматриваются как базовые для жилых домов.

Как рассчитывать наклон: этапы проектирования

Для безопасности можно доверить сложный проект профессионалам. Если есть желание и время, можно рассчитать все самостоятельно. При подсчетах исходят из частоты использования и размеров. Для приставной и обычной лестницы это различные показатели.

Правильный подсчет степени наклона маршей основывается на показателях:

  • количество ступеней в каждом пролете;
  • место установки;
  • специфика использования;
  • используемые материалы.

С одной стороны, конструкция должна занять минимум пространства, с другой, – угол подъема лестницы в частном жилом доме выбирается с учетом комфорта для всех возрастных категорий проживающих.

В расчет должны входить размеры перил, высота помещения, положение дверей.

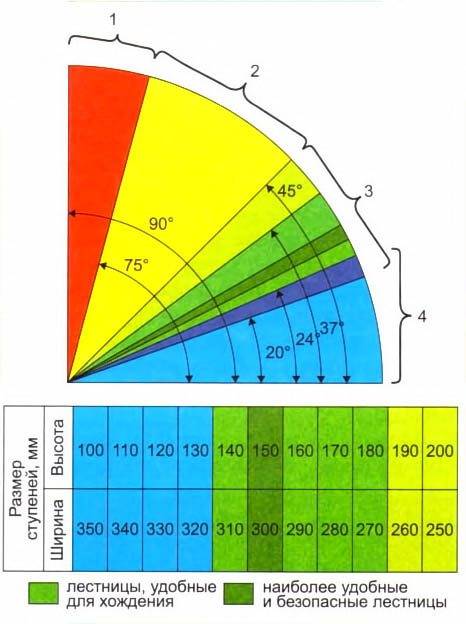

Соответствие популярных размеров ступеней их уклонам

Схема показывает зависимость длины лестницы и высоты ступеней от угла наклона конструкции. При одинаковой исходной высоте марш с наибольшим уклоном занимает меньшее пространство помещения.

Онлайн-калькулятор для расчета

В интернете существуют различные варианты инструкций для самостоятельного вычисления правильного наклона конструкции. Но намного быстрее и удобнее произвести расчет при помощи онлайн-калькулятора лестницы. Для этого необходимо подставить свои параметры, и вычисления будут произведены программой автоматически.

После этого можно перепроверить данные по таблице.

Проверочная таблица

Выбирать лучший угол следует, исходя из конкретных условий установки конструкции.

Как крутую лестницу сделать удобной?

Вариант лестницы «утиный (гусиный) шаг» делает подъем по крутой лестнице уверенным и удобным. Такую модель упрощают, устраивая ступеньки в форме трапеции.

Такой вариант выглядит необычно, но по-прежнему обладает всеми преимуществами «гусиного шага»

Иногда устанавливают 2 марша со ступеньками, расположенными в шахматном порядке. Высота шага сокращается и подниматься по такой конструкции проще.

Такая конструкция может стать изюминкой всего интерьера

Можно установить комбинированный вариант, который будет более удобен для людей в возрасте и детей. Для этого по краям каждой ступени необходимо сделать вырезы глубиной порядка 10 см.

Комбинированный вариант

Удобство эксплуатации обеспечивает качественное освещение. Это может быть окно с естественным светом или светильники. Можно воспользоваться общим освещением или вмонтировать в ступеньки небольшие лед-лампы.

Важным моментом является край ступенек. В закругленных вариантах соблюдается комфорт для стопы, но это несет потенциальную опасность при спуске по таким ступенькам. Нога скользит при ходьбе, и конструкция обязана обеспечить надежную поддержку во время передвижений. Перила помогают перемещаться свободно и безопасно.

Высота перил для жилого дома в пределах 90-100 см обеспечивает удобное расположение руки. Меньший размер приведет к необходимости наклоняться, удерживаясь за опору. Больший уровень заставит поднимать ладонь высоко, что неудобно при частых перемещениях.

Оптимальная высота перил на лестнице и площадке

Материал, из которого сделана лестница, должен выдерживать нагрузку: вес перил, людей, возможное покрытие в виде дорожки. Несмотря на кажущуюся сложность, после прочтения этой статьи вы сами сможете правильно подобрать угол наклона лестницы для своего частного дома или дачи. Есть сомнения — спрашивайте в комментариях.

Угол наклона лестницы на второй этаж

Грамотно спроектированная лестница должна не только иметь респектабельный вид, органично вписываться в дизайн помещения, но и быть эргономичной, комфортной, безопасной для подъема. Будь-то маршевая или винтовая конструкция, она должна иметь правильный угол наклона, который, как и любые другие параметры, рассчитываются еще на стадии проектирования здания. Но что делать, если дом уже построен, а через некоторое время встала острая необходимость в возведении лестницы, а возможности привлечь специалиста к проведению расчетов нет? В таком случае угол, под которым должна проходить лестница, определяют самостоятельно, пользуясь соответствующей нормативной документацией.

Таблица углов лестницы, ширины и высоты ступенек

Как сделать лестницу удобной и безопасной?

Безопасность и удобство лестницы напрямую зависит от ее угла наклона. Данную величину можно рассчитать, как соотношение между высотой ступени и шириной ее поступи (вертикальной части подъема, на которую опирается нога человека).
Экспериментально было установлено, что ширина шага взрослого человека, перемещающегося по горизонтальной плоскости, лежит в пределах 60см-63 см. Эта величина уменьшается, когда человек совершает подъем. Так, длина его шага в строго вертикальной плоскости приравнивается 31,5 см. В данном случае, поднимаясь, человек для совершения шага прикладывает максимальное количество усилий и испытывает дискомфорт. Задача опытного проектировщика, которые занимается разработкой конструкции лестницы – узнать тот угол подъема, при котором человек, поднимаясь на второй этаж, будет испытывать минимальный дискомфорт, прилагать минимум усилий, но в то же время перемещаться между этажами в частном или высотном доме.

Согласно нормативной документации ширина ступени должна приравниваться 30 см, а ее высота 15 см, наклон лестничного марша должен лежать в пределах от 30° до 45°, если дело касается подъема на второй этаж в частном доме. Однако на практике не все так просто.

Виды лестниц, их углы наклона и размеры с учетом шага в 63 см

Делаем лестницу в частном доме

Лестницы в доме могут вести не только на второй этаж. В данном случае существуют конструкции следующих типов:

  • наружные: для подъема на крышу, для выхода на чердак, спуска в подвал или гараж, для восхождение на крыльцо;
  • внутренние: перемещение между этажами, спуск на цокольный этаж.

Оптимальный угол наклона для каждого типа лестницы должен быть следующим:

  • до 30° — наружные подъемы, целесообразнее организовывать пандусы;
  • от 30° до 45° — лестницы внутри дома (на второй этаж) или другие бытовые подъемы;
  • от 45° до 75° — приставные конструкции;
  • свыше 75° — эвакуационные марши.

Для каждого, конкретного случая устанавливается свой угол наклона, в то же время учитывается то полезное пространство, которое можно безболезненно для дизайна дома потратить на организацию лестницы.

Не прибегая к сложным подсчетам, пользуясь обычной миллиметровой бумагой, зная высоту требуемого подъема и длину комнаты, которая выделена под лестничный марш, можно экспериментально определить уклон. Так в масштабе 1:10 на бумаге по горизонтали откладываем ту длину комнаты, которая отведена под марш. По вертикали – высоту будущего подъема (это расстояние от пола помещения первого этажа до горизонтального перекрытия второго этажа). Две линии должны проходить строго под прямым углом относительно друг друга. Получается прямоугольный треугольник. Длина его гипотенузы будет равняться длине лестничного марша. Угол между гипотенузой и горизонтальным катетом и обозначает уклон марша. Если он лежит в пределах угла «комфортного подъема» для данного типа лестницы, то можно рассчитать количество будущих ступеней.

Если подъем слишком крутой, то необходимо подумать по организацию пролетов на лестнице.

Лестница обязательно должна иметь правильный угол наклона

Уклон марша и высота ступени

Определившись с углом наклона для марша, нужно определить длину и ширину ступеньки. Для этого используется формула: 2A+ В=60-64, где:

  • A – высота подступенка, см;
  • В – ширина ступени (проступи), см,
  • 60-64 значение в см длины среднего шага женщины и мужчины.

Нормативная документация указывает на оптимальную высоту ступени А=15 см, но эта величина может варьировать в пределах 14-17 см. Какое значение выбрать подскажет угол наклона конструкции. Допустим, А=15 см. Тогда по вышеуказанной формуле нетрудно рассчитать значение В.

B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см,

Далее нужно рассчитать необходимое количество ступеней. Для этого высоту этажа Н (это расстояние между перекрытиями первого и второго этажа) делим на высоту одного подъема, то есть А.

Например, высота этажа Н- 270 см, тогда Н/А = 270/15=18 ступеней. Но что делать, когда высота этажа – это число, не кратное трем, например 260 см, тогда количество ступеней не будет целым числом. В таком случае есть два выхода:

  • делать последнюю ступень нестандартной величины;
  • изменять угол наклона конструкции.

Таблица различных параметров лестницы

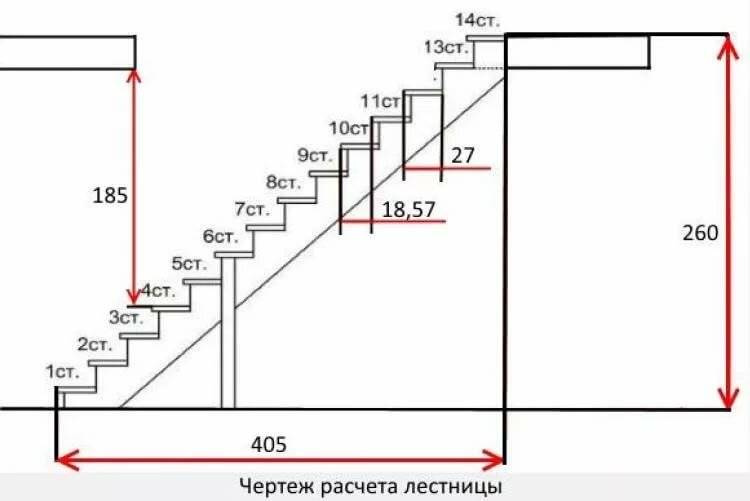

Здесь также прибегают к экспериментальным методам и наносят в масштабе 1:10 на миллиметровую бумагу: в виде строго вертикальной линии высоту этажа Н. С верхней точки данного отрезка опускают нужное количество ступеней стандартных размеров. Это будет гипотенузой прямоугольного треугольника. От нижней точки гипотенузы до основания вертикального катета проводят линию. Это будет горизонтальный катет, то есть длина будущего лестничного марша, а угол между гипотенузой и катетом – наклон лестницы. Он определяется транспортиром.

Угол наклона крыши

Разобравшись с лестничным подъемом на верхний этаж дома, нетрудно рассчитать уклон крыши.

Данный показатель крыши зависит от ее конструкционного материала и от того, в каких целях будет использоваться чердачное помещение, например организация крыши сопряжена с возведением мансарды (как дополнительный этаж дома).

Уклон крыши определяют по формуле Н конька=L пр.* tg A, где:

  • Н конька – это высота будущего чердачного помещения крыши;
  • L пр.- половина длины пролета дома;
  • tg A – тангенс искомого показателя, то есть искомый наклон крыши.

Например, проектная документация указывает, что дополнительный этаж дома на чердаке должен иметь высоту 1,8 м. Ширину фронтона измеряем пи помощи рулетки, допустил 6 м. L пр = 3 м. Тогда по формуле определяем тангенс угла наклона кровли и по таблице находим значение угла.

Итак, в статье подробно описано, как экспериментально установить угол наклона маршевой лестницы (фото), приведен пример теоретическим подсчетов угла наклона крыши дома. Материал составлялся мастерами-строителями и все формулы были подтверждены успешной практикой. Если у читателя возникнут вопросы, наши эксперты с удовольствием ответят на них. Мы ждем ваших комментариев и с радостью поможем разобраться со строительством.

(

голосов, оценка:

out of 5)

Лестница в частном доме должна быть красивой, стильной, надежной и долговечной, а также удобной для подъема всем членам семьи. Рассчитать удобный угол наклона лестницы, чтобы с комфортом передвигаться по ней, необходимо при составлении планировки дома, так можно избежать серьезных ошибок и не думать потом над их устранением. Но бывает так, что нужда в лестнице появляется уже в построенном доме, тогда, учитывая площадь и угол наклона, нужно подбирать маршевую или винтовую лестницу.

Какие бывают углы лестничного уклона

·         Угол до 30° обычно отводится под пандусы

·         Оптимальный угол наклона лестницы на второй этаж 30°- 45°

·         Приставные лестницы устанавливаются под углом выше 45°

·         Угол выше 75° только для пожарных лестниц и эвакуации

Угол выше 40° будет не совсем удобным для детей и лиц пожилого возраста. Чтобы лестничная конструкция была наиболее комфортной, нужно правильно высчитать ширину и высоту ступенек. Так, средний шаг человека составляет 63 см, шаг вверх вдвое меньше, т.е. 31,5 см. По нормам высота ступени для удобного передвижения по ней считается 150 мм, ее ширина 300 мм. Самым лучшим вариантом считается, когда ступеней нечетное количество, т.к. чаще всего человеку удобнее заканчивать передвижение по лестнице той ногой, с которой начиналось движение.

Как самостоятельно рассчитать угол наклона лестницы

Чтобы избежать лишних затрат и не прибегать к помощи проектировщика, вполне можно самостоятельно провести необходимые расчеты. Необходимо взять лист бумаги и начертить прямоугольный треугольник, где один катет – это расстояние, отведенное под будущую лестницу, вертикальная – это высота от пола до верхнего этажа, где будет заканчиваться лестница, а длиной самой лестницы будет являться гипотенуза. Нижний острый угол и будет углом подъема лестницы. Выше мы выяснили, что комфортный угол наклона лестницы на второй этаж в частном доме составляет 40°, но не более 45°. Если такой угол у Вас и получился, то можно уже рассчитывать количество ступеней. Расчет можно произвести с помощью формулы: 2A+ В=60-64, в которой А – высота подступенка, В – ширина ступени, а показатель 60-64 – средний шаг человека.

По нормам идеальная высота подступенка (А) – 15 см, но допускается от 14 см до 17 см. Тогда ширину ступени (В) считаем по формуле: B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см. Далее высчитываем количество ступеней, для этого высоту от пола до потолка делим на высоту подступенок. Если число не получается целым, то можно просто первую лестницу сделать нестандартного размера либо и изменить угол наклона.

Правила при расчетах:

1.       Необходим лестничный пролет при наличии более двух этажей;

2.       Марш состоит из 3-17 ступеней;

3.       Ширина для прохода одного жильца должна составлять 80 см, для двух – от 100 см;

4.       Угол более 45° является не совсем комфортным для детей и лиц пожилого возраста, что значит, что должен быть оптимальный уклон лестницы 1:1, 1:2, где 1:1 – 45°, а 1:2 – 26-40°.

Что влияет на уклон лестницы

Выше мы разобрались, как рассчитать угол наклона лестницы и подробно рассмотрели формулы для вычисления ширины и высоты ступеней, а также их количества. Теперь необходимо упомянуть факторы, которые влияют на уклон лестницы.

Чем больше будет высота подступенка, тем круче будет лестница и поднимается будет по ней уже не так комфортно и безопасно.

Стопа должна комфортно умещаться на ступени, если ширина ступени будет меньше необходимой, то уклон будет больше. А если слишком широкой, то будет сбиваться шаг.

Как сделать крутую лестницу комфортной

Даже в небольших помещениях необходимы лестницы. Для начала нужно измерить угол наклона лестницы, если очевидно, что конструкция будет крутой, то дальше нужно придумать, как ее сделать наиболее комфортной для подъема. Существует несколько вариантов, которые рассмотрим ниже:

·         Лестница с трапецевидными ступенями. Это наиболее распространенный вариант, один край ступени значительно уже другого. Такая конструкция выглядит оригинально, но детям и пожилым людям подниматься по ней будет некомфортно и небезопасно.

·         Двойная лестница. Очень редко используется и только в крайнем случае, по ней весьма неудобно подниматься.

·         Лестница «утиный шаг». Необычная лестница, очень сложная в изготовлении и некомфортная для подъема.

·         Лестница с вырезами на ступенях. Интересная по внешнему виду лестница, по ней более менее удобно подниматься, а для детей это вовсе может стать занимательной игрой.

С помощью этой статьи Вы сможете сами узнать угол наклона лестницы в градусах. Рассчитать необходимые показатели с помощью вышеприведенных формул и сделать лестницу безопасной. Также в статье указано под каким углом устанавливать лестницу в доме для более комфортного передвижения по ней.

Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

Видео удалено.

Видео (кликните для воспроизведения).

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Какой угол наклона должен быть у лестницы?

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

  • Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
  • Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

  • Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
  • Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
  • Приставные, крутые лестницы – от 45˚ до 75˚;
  • Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Важно! Не рекомендованный угол наклона могут использовать при возведении нестандартных лестниц, как правило, в зданиях с маленькой площадью.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Лестница, изображенная на фотографии, имеет наиболее комфортный угол наклона. Единственный её недостаток в том, что она занимает довольно много пространства в комнате.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Размер ступеней лестниц в миллиметрах и рекомендованный уклон лестничной конструкции:

14 ° 11 ’

16 ° 21 ’

18 ° 31′

21 ° 00 ’

23 ° 11 ’

26 ° 41 ’

29 ° 51 ’

33 ° 11 ’

37 ° 00 ’

40 ° 51 ’

45 ° 00 ‘

Идеальный угол наклона

Угол пролета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места для того чтобы разметить такую удобную лестничную конструкцию.

Обратите внимание, чем меньше значение угла, тем опаснее по ней будет передвигаться, и чем больше угол, тем громоздче она будет.

Важно! Комфортный шаг при подъеме по лестнице с наклоном больше 45-ти градусов практически невозможен, а вот совершать спуск по ней вы сможете без опаски только лишь спиной вперед. Наверное, не стоит, и говорить о детях, которым по такой лестнице взобраться не получится.

Как рассчитать угол наклона лестницы

Рассчитать угол наклона лестницы можно по одному показателю – длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон определенных маршей рассчитывается отдельно в зависимости от количеств и высоты ступеней. Если у вас есть готовый проект, то угол лестницы определяется неимоверно просто.

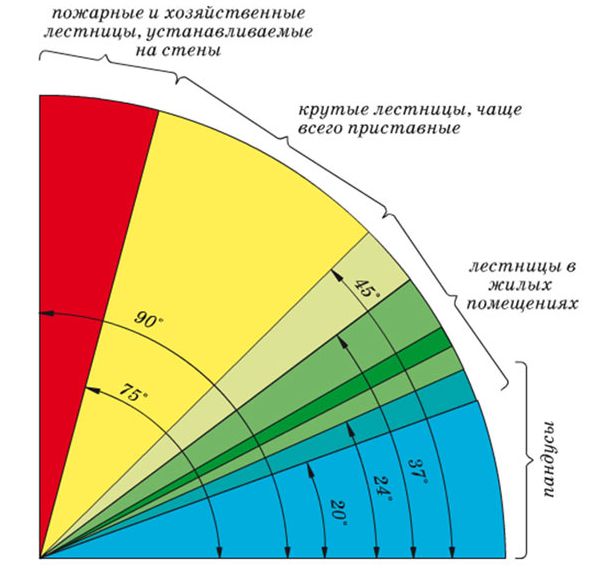

На схеме можно увидеть, какие углы наклона лестницы подходят для использования, а какие являются недопустимыми

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм. Придерживаясь таких стандартов, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х – это высота ступеней, а у – ширина. При размере ступеней меньше 145 мм, нужно использовать другую формулу: х + у.

В вышеприведенных формулах используют ширину, которая равняется среднему размеру стопы человека, и высоту, соответствующую размеру шага. Из этого можно сделать вывод, что чем ниже ступенька, тем шире она должна быть, и наоборот.

Угол наклона лестницы по ГОСТ

Думая о строительстве лестницы в своем доме, нужно помнить, что изготовляться они должны по ГОСТ и СНИП, основные положения которых говорят о :

  • Если в доме более двух этажей, то лестницы должны иметь один пролет;
  • Ширина конструкции, для прохождения одного человека, должна быть не меньше 80-ти см, а для прохождения 2-х людей – не менее 1-го метра;
  • Марши должны иметь не менее 3-х и не более 18-ти ступеней;
  • Уклон лестничной конструкции нужно делать не более 1:1 (угол подъема должен составлять 45°) и не менее 1:2 (угол подъема — 26° и 40′). При подъеме по уклону больше 50˚ используют лестницы приставного типа, для подъема по склону менее 5˚ – используют пандусы. Самыми удобными считаются лестничные конструкции, имеющие уклон 26°7’/30°.

Угол наклона приставной лестницы

Приставная лестничная конструкция упирается в пол и в стену тетивами так, чтобы полностью сохранять устойчивость и в тоже время предоставить возможность подняться к труднодоступному месту.[1]

Угол наклона приставной лестничной конструкции составляет около 60 – 75˚, поэтому подъем и спуск по такой конструкции довольно затруднителен, а перенос каких-либо грузов – вообще невозможен.

Видео

Из видео вы узнаете, как правильно смонтировать лестницу на чердак, а также различные тонкости, которые необходимо учитывать при монтаже.

Ничего сложного в проектировании лестницы нет. Главное – это следуйте формулам и установленным правилам, правильно рассчитайте ширину и длину конструкции в общем, а также количество ступней и угол наклона. Грамотно сконструированная и добротно смонтированная лестница прослужит вам долгие годы.

Подобрать комфортный и эргономичный угол наклона лестницы – одна из задач, которые
приходится решать при проектировании этого архитектурного элемента. Вы можете сделать компактную винтовую лестницу на второй этаж либо маршевую – все зависит от наличия свободного места в доме и высоты перекрытий. Помогут создать оригинальный дизайн лестницы красивые фото в многочисленных каталогах и интернет-ресурсах, но чтобы правильно
спроектировать ее, придется поломать голову и вспомнить школьные занятия по
математике!

Вековой опыт строительства лестниц позволил вывести «золотую
середину»: наиболее комфортной и безопасной в использовании считается
конструкция с наклоном 30-40 градусов. Если при строительстве винтовой лестницы
не возникает проблем с крутизной подъема, то в случае с маршевой существует
проблема ограниченного пространства. Пологая лестница удобнее, но ее пролет
займет слишком много места, по крутой трудно и даже опасно подниматься и
спускаться. Наклон под углом 40-50 градусов приемлем для лестниц для нечастого
использования, или когда пространства для более пологой лестницы совсем нет. Если лестница имеет угол
наклона больше 50 градусов, подниматься по ней можно будет только с
помощью рук – такой вариант для постоянного использования не подходит,
особенно, если в доме есть дети или пожилые люди.

Чтобы обеспечить комфортный и безопасный подъем, при расчете
конструкции необходимо отталкиваться от двух значений: высоты ступени и глубины
проступи (горизонтальной плоскости ступени). Наиболее удобной является подъем
по ступеням, когда не нужно искусственно увеличивать или уменьшать длину шага,
подъем ноги. За среднюю длину шага обычно принимают 63 см на горизонтальной
поверхности и 31,5 см при подъеме. При большом уклоне в этом случае ступени
получаются слишком маленькими, а при низком уклоне – чересчур большими.
Высчитано, что наиболее оптимальными соотношениями высоты ступени и глубины
проступи являются 19:27, 18:28, 17:29 и 16:30. Идеальным является соотношение
17:29, на его основе попробуем рассчитать остальные параметры лестницы: угол наклона, длину
марша, количество ступеней.

Количество ступеней высчитывается так: высоту перекрытия
делят на высоту ступени. Например, имеем этаж высотой 250 см и высота ступени
17 см.

250:17=14,7 – округляем полученное значение до 14. Обратным
способом получаем точную высоту ступени — 250:14=17,8 см. Таким образом, у нас
14 ступеней высотой 17,8 см.

Рассчитываем глубину проступи. Она равна ширине
горизонтального шага минус две высоты ступени. Таким образом, получаем
63-2х17,8=27,4 см.

Далее необходимо выяснить, сколько же места займет наша
лестница. Для этого умножаем ширину проступей на их количество. Получаем
27,4х14=383,6 см, это длина горизонтальной проекции лестничного марша. Уточнив
ширину будущего лестничного марша, мы можем узнать площадь, которую будет
занимать будущая лестница.

Затем уже несложно рассчитать длину лестничного марша, т.е. тетив. Вспоминаем дедушку Пифагора с его теоремой: у нас прямоугольный
треугольник, катетами которого являются высота этажа и длина горизонтальной
проекции марша. 2502+3842=62500+147456=209956
– отсюда извлекаем квадратный корень и получаем 458,2 см, округляем до 458 см.
Гипотенуза нашего треугольника, она же длина лестничного марша, найдена!

Осталось выяснить, каков же угол наклона нашей лестницы. Согласно математическим формулам, синус
искомого нами угла равен результату деления высоты этажа на длину лестничного
марша. Получаем 250:458=0,548. Синус угла 300 равен 0,5 — отсюда мы
можем сделать вывод, что наш угол наклона чуть больше 300, а если
воспользоваться калькуляторами в сети, то можем вычислить его более точно и
получим 330. Как говорится, что и требовалось доказать…

.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

  1. Дорожное грунтоведение. Методы повышения несущей способности и стабильности грунтов. Учебное пособие. — М.: Academia, 2014. — 208 c.
  2. Федоровский, В.Г. Сваи в гидротехническом строительстве. Учебное пособие / В.Г. Федоровский. — М.: Ассоциация строительных вузов (АСВ), 2015. — 904 c.

Григорий Уткин

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Как рассчитать уклон лестницы | стандартный уклон лестницы

Как рассчитать уклон лестницы | стандартный наклон лестницы | минимальный и максимальный уклон лестницы | как рассчитать уклон лестницы.

Лестница или лестница является наиболее важной частью любого типа здания, будь то жилое, коммерческое, производственное, общественное, больничное и т.д. Она помогает людям удобно попасть на разные этажи здания. Когда вы думаете о своей новой задаче проектирования и строительства лестницы, уклон лестницы является важным фактором, который гарантирует, что она не будет слишком крутой. Он позволяет комфортно перелетать с одного этажа на другой.

Лестница может быть прямой, Г-образной, П-образной, спирально-изогнутой, консольно-разрезной и забежной. Лестница может быть прямой, ведущей с одного этажа на другой без поворота и изменения направления, она может менять направление на марш, связанный с площадкой под углом 90 градусов, а в многоэтажном или высотном здании ее поворот на 180 градусов.

Лестница состоит из многих компонентов, таких как подступенок, проступь, марш, площадка, уклон и т. д. Проступь — это горизонтальная часть лестницы, на которую мы сначала накладываем ногу для перехода с первого этажа на верхний этаж. Глубина протектора измеряется от задней части одной ступени до задней части следующей, а их ширина измеряется от одной стороны до другой. Подступенок — это вертикальная часть между каждой ступенькой на лестнице, она может отсутствовать на открытой лестнице, высота подступенка измеряется от нижней части каждой ступеньки до следующей верхней ступеньки, или высота подступенка также может называться вертикальным расстоянием между двумя ступеньками.

Уклон лестницы определяется как арктангенс отношения между высотой подступенка и шириной проступи или проступи. Согласно IS 456, наклон лестницы или лестницы должен составлять от 25 до 40 градусов. Идеальным является 31 градус, что эквивалентно уклону 6/10, или уклон этой ступени будет на 6 дюймов выше 10 дюймов горизонтального участка.

Расчет уклона лестницы очень простой и удобный процесс. Вам просто нужно знать о ваших точных измерениях высоты подступенка и ширины прохода или протектора. Как правило, высота подступенка находится в диапазоне от 6 до 7 дюймов (от 150 до 180 мм), а ширина проступи составляет от 10 до 11 дюймов (от 250 до 280 мм) без выступа.

Чтобы рассчитать уклон лестницы, вы делите высоту подступенка на ширину проступи или проступи, а затем арктангенс полученного результата дает уклон лестницы.

Как рассчитать уклон лестницы

Шаг 1: измерьте высоту подступенка и убедитесь, что все подступенки имеют одинаковый размер. Предположим, высота подступенка составляет 7 дюймов (180 мм).

Шаг 2:- измерьте ширину протектора или пройдите без выступа, если все протекторы имеют одинаковый размер. Предположим, что ширина проступи составляет 11 дюймов (280 мм)

Шаг 3: возьмите соотношение высоты подступенка и ширины проступи, например 180/280 = 0,64. 9-1 (напротив/смежно), и это значение тета (θ) даст нам наклон лестницы в градусах. Стандартный уклон или шаг лестницы или ступенек должен находиться в диапазоне от 25 до 40 градусов.

ЧИТАЙТЕ ТАКЖЕ :-

Стандартная ширина дороги | стандартная дорога Ширина полосы

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Типоразмер 1ВНК, 2ВНК, 3ВНК & 4-комнатная квартира в Индии

Стандартный размер лестницы для жилых помещений & коммерческое здание

Стандартный размер окна для жилых зданий

Уклон крутой лестницы варьируется от 50 до 70 градусов, например, корабельная лестница, винтовая лестница, лестница с чередующимися ступенями и т. д. Используется для экономии места и сокращения горизонтальный бег.

ЧИТАЙТЕ ТАКЖЕ :-

Формула подъема лестницы | Формула лестницы 2R + T

Сколько ступенек в 12′, 10′, 11′, 9′, 8 футов высотой потолка

Сколько стрингеров мне нужно для 8- футов, 7′, 6′, 5′, 4′ и 3′ широкая лестница

Расчет количества бетона для лестницы и его формула

Единый размер подступенка и прохода облегчает измерение и обеспечивает более точный результат. Советую построить не слишком крутую лестницу. Уклон от 30° до 40° считается стандартным.

Требования к высоте перил – Inline Design

Требования к высоте перил выпускаются для создания безопасного и приятного пространства для всех. В Соединенных Штатах высота перил определяется либо ADA, IBC/ICC, OSHA, либо вашей местной строительной юрисдикцией.

Несмотря на то, что многие стандарты ADA были включены в строительные нормы и правила, важно отметить, что ADA — это не строительные нормы и правила, а стандарт, в соответствии с которым объект, открытый для публики, может считаться доступным.

Знание требований кодекса важно независимо от того, используются ли перила как автономная система или в сочетании с существующей системой перил, стекла или троса. Inline Design предоставляет эту информацию только в качестве рекомендации и не несет ответственности за несоблюдение правил. Клиентам рекомендуется звонить в местную строительную юрисдикцию, чтобы получить информацию о местных строительных нормах и правилах. Местные строительные нормы заменяют национальные строительные нормы.

Является ли ADA строительным кодексом?

КЛЮЧЕВЫЕ МОМЕНТЫ

  1. Таблица требований к высоте
  2. Требования к высоте ADA
  3. Требования к высоте IBC/IRC
  4. Требования OSHA к высоте
  5. Требования к росту детей
  6. Поверхности для захвата перил
  7. Зажим против силового захвата поручней
  8. Удлинители поручней
  9. Сколько кронштейнов для перил мне нужно?
  10. На каком расстоянии от стены должны быть перила?
  11. Должны ли перила лестницы быть непрерывными?
  12. Нужен ли мне поручень для 3-х ступенек?
  13. Требует ли код перил на лестнице?
  14. Под каким углом должны быть перила?
  15. Как измерить перила?
  16. Каковы типичные лестницы, по которым бегут и поднимаются?
  17. Какова типичная высота от пола до пола для жилых помещений?
  18. Ссылки

1.

Таблица требований к высоте

IRC КСГМГ АДА OSHA
Жилой Коммерческий Взрослый Дети Общий Система лестничных ограждений
Высота поручней от 34 до 38 дюймов от 34 до 38 дюймов 28 дюймов, не менее 9 дюймов с перилами для взрослых выше от 30 до 38 дюймов 36–38 дюймов также может служить защитным кожухом
Высота ограждения мин. 36 дюймов мин. 42 дюйма не указано 42 дюйма +/- 3 дюйма от 36 до 38 дюймов

2. Требования к высоте ADA

Текущие стандарты ADA предписывают, что верхняя часть поверхностей захвата поручней должна быть не менее 34 дюймов и не более 38 дюймов, измеренная по вертикали над пешеходными поверхностями, выступами лестниц и пандусами с высотой более Наклон 1:20.

Поручни должны оставаться на постоянной высоте над пешеходными поверхностями, выступами лестниц и поверхностями пандусов. Если ваши перила проходят по нескольким поверхностям, таким как пандус, лестница и площадка, они должны иметь одинаковую высоту по всему периметру.

Если наклон пандуса меньше 1:20, перила не требуются. Однако, если перила присутствуют на пешеходных поверхностях с уклоном менее 1:20, они должны соответствовать стандартам ADA.

  1. Высота от поверхности от 34 до 38 дюймов
  2. Высота одинакова для всех серий

3. Требования к высоте IBC/IRC

Высота ограждения IBC должна составлять 42 дюйма, а высота поручней должна составлять от 34 до 38 дюймов. Когда 42-дюймовое ограждение используется на лестнице или пандусе, потребуется дополнительный поручень на соответствующей высоте. Если верхний поручень ограждения не используется в качестве поручня, к нему не предъявляются требования по возможности захвата.

IRC требует, чтобы верхняя часть всех поручней находилась на расстоянии от 34 до 38 дюймов от поверхности для ходьбы или носа лестницы.

Что такое Международный совет по кодексам (ICC)?

4. Требования OSHA к высоте

OSHA требует, чтобы верхняя часть поверхностей захвата поручней была на высоте не менее 30 дюймов и не более 38 дюймов по вертикали над пешеходными поверхностями, выступами ступеней и пандусами.

Высота верхних поручней или эквивалентных элементов системы ограждений составляет 42 дюйма +/- 3 дюйма и не может превышать 45 дюймов над рабочей поверхностью для ходьбы.

Что делает OSHA в строительстве?

5. Требования к росту детей

Когда дети являются основными пользователями в здании или помещении (например, в начальных школах), второй комплект поручней на соответствующей высоте может помочь им и предотвратить несчастные случаи.

Для поручней, предназначенных для детей, рекомендуется максимальная высота 28 дюймов, измеренная до верхней части поверхности захвата от поверхности пандуса или края лестницы. Достаточный вертикальный зазор между верхними и нижними поручнями, 9дюймов минимум, должны быть предусмотрены, чтобы предотвратить защемление.

  1. Максимальная высота от поверхности 28 дюймов
  2. Минимальный вертикальный зазор между поручнями 9 дюймов
  3. Высота одинакова для всех серий

6. Поверхности для захвата поручней

Поручни имеют определенные параметры, которым они должны соответствовать, чтобы соответствовать стандартам ADA. Поверхность захвата поручня — это фактический поручень, за который вы держитесь при использовании поручня. Эта поверхность должна быть непрерывной по всей длине и не иметь препятствий сверху или по бокам, включая площадки и углы.

Нижняя сторона поверхности захвата не должна быть заблокирована более чем на 20 процентов от ее общей длины. Горизонтальные выступы кронштейнов поручней должны быть на 1 1/2 дюйма ниже нижней части поверхности захвата.

Поверхность захвата поручня с круглым поперечным сечением должна иметь наружный диаметр от 1,125 до 2 дюймов. Поверхность захвата для некруглого поперечного сечения должна иметь размер по периметру от 4 дюймов до 6,125 дюймов и максимальное поперечное сечение 2 1/4 дюйма.

Если периметр больше 6 1/4 дюйма, с обеих сторон должен быть захватываемый участок для пальцев.

Поверхности захвата поручней и любые прилегающие к ним поверхности не должны содержать острых или абразивных элементов, иметь закругленные края и не вращаться в своих креплениях.

Поверхности захвата поручней должны выходить за пределы лестничных маршей и пандусов, за тремя исключениями. Внутренние повороты в обратном направлении или изгибе, пандусы прохода и лестницы, обеспечивающие доступ к сидячим местам, или когда расширения опасны из-за конфигурации плана.

7. Pinch vs Power Handrail Grip

Pinch Handrail Grip не соответствует требованиям ADA по безопасности поручней, в отличие от Power Handrail Grip. Щипковый хват составляет всего около 25% от максимальной силы хвата, возможной для силового хвата.

Захват за перила

Захват за перила Power в 4 раза сильнее

Захват за щипок — это действие, при котором кончиками пальцев вытягивают небольшой предмет, например ложку. Силовой хват — это акт удержания всей поверхностью ладони на цилиндрическом предмете, таком как трубка поручня. Идеальный размер трубки поручня для Power Handrail Grip составляет от 1 1/4 до 2 дюймов в диаметре.

8. Удлинители поручней

Удлинители поручней в верхней части лестничного марша должны выступать на 12 дюймов по горизонтали до площадки. Удлинение измеряется от носа верхней площадки до 12 дюймов по горизонтали. Все удлинения должны возвращаться к стене, ограждению, посадочной поверхности или быть непрерывными с перилами соседнего лестничного марша.

Удлинители перил в нижней части лестничного марша должны проходить под тем же уклоном, что и лестница, на расстоянии, равном высоте одной проступи, или быть непрерывными с перилами соседнего пандуса или лестничного марша.

Верх и низ пандусов должны быть расширены как минимум на 12 дюймов. Расширение должно иметь возврат к стене, стойке или посадочной поверхности. Он также может непрерывно проходить к поручню соседнего пандуса или лестничного марша.

Что требует ADA в новом строительстве?

9. Сколько кронштейнов для поручней мне нужно?

Кронштейн для перил требуется каждые 4 фута + /- 6 дюймов максимум и 1 фут + /- 6 дюймов максимум от концов. Например, для 10-футового поручня вам понадобится 3 кронштейна для поручней. Первый кронштейн поручня на расстоянии 1 фута, следующий на 5 футах и ​​последний на 9 футах.футов (или 1 фут от другого конца).

Кронштейны для поручней и поручни как система должны соответствовать требованиям нагрузки в 200 фунтов для поручней в направлении вниз. Необходимо соблюдать осторожность при размещении кронштейнов поручней на основании для обеспечения надлежащей поддержки.

10. На каком расстоянии от стены должны быть перила?

ADA требует минимального зазора в 1-1/2 дюйма между стеной и поручнем. ADA также требует такого же зазора минимум 1-1/2 дюйма между нижней частью поручня и горизонтальной стойкой кронштейна поручня. Поручни должны иметь максимальный выступ от стены 4-1/2 дюйма.

11. Нужен ли мне поручень для 3-х ступенек?

Нет. Жилищный кодекс требует, чтобы поручни, начиная с 4 ступеней выше, устанавливались по крайней мере на одной стороне лестницы.

Строительные нормы и правила определяют ступень как подступенок. Верхняя и нижняя площадки не считаются ступенькой. Общий язык в различных строительных нормах и правилах определяет 4 стояка.

Два поручня требуются, когда ширина ступени достигает 7 футов, за исключением одноквартирных домов. Не забудьте проверить местные строительные нормы и правила.

12. Требует ли Кодекс перил на лестнице?

Поручни должны обеспечивать устойчивость или поддержку при подъеме или спуске по лестнице во избежание травм. Поручни обычно поддерживаются стойками или крепятся к стенам.

Кодекс требует наличие как минимум одного поручня на всех лестницах с четырьмя подступенками и шириной менее 44 дюймов, при этом ширина лестницы в свету должна быть не менее 36 дюймов. Лестницы шириной более 44 дюймов должны иметь перила с обеих сторон.

Если одна сторона лестницы открыта, необходимо ограждение с открытой стороны, а поручни можно установить с любой стороны.

13. Должны ли перила лестницы быть сплошными?

Поручни должны быть непрерывными по всей длине каждой лестницы или пандуса. Поручни с изгибами или изгибами на лестницах или пандусах должны быть непрерывными между маршами или проходами через лестничные площадки. Есть некоторые исключения из этих правил непрерывности, поэтому не забудьте проконсультироваться с местным строительным отделом.

Поручни и любые поверхности, прилегающие к ним, не должны содержать острых или абразивных элементов, иметь закругленные края, не вращаться в своих креплениях и не иметь препятствий сверху или по бокам.

14. Под каким углом должны быть перила?

Поручень должен быть на постоянной высоте над линией носа лестницы или пандуса. Измеряется от носа лестницы до верха перил. Большинство лестниц имеют угол наклона от 20 до 40 градусов, рассчитанный исходя из разбега и подъема ступени. В коде поручней этот угол не используется, вместо этого требуется постоянная высота относительно пешеходной поверхности.

При установке поручня возьмите верхнюю или посадочную переднюю часть и измерьте соответствующее расстояние, повторив то же самое с нижней ступенькой. Эти две точки создают линию выступа лестницы, которая является направляющей для крепления перил.

15. Как измерить перила?

Длина материала, необходимого для поручней лестницы, составляет от выступа верхней площадки до выступа нижней ступени и прибавления 2 фута.

16. Каковы типичные лестницы для спуска и подъема?

Строительные нормы IBC 2018 года для подъема и марша лестницы: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов. Стандарт OSHA для подъема и пробега по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов. Максимальный подъем IBC одного лестничного марша составляет 12 футов.

РубрикаРазное
