для фрезерования, заточки сверл, перпендикулярного сверления, резки металла и другие

Немногие из пользователей знает, что обыкновенная дрель может выполнять кроме сверления весьма необычные функции. Для этих целей существуют весьма оригинальные приспособления для дрели, способные расширить ее сферу применения. Рассмотрим разновидности насадок и приставок, которые превращают дрель в совершенно другой агрегат, способный выполнять несвойственные ей функции на бытовом уровне.

Упоры

Этот вид приспособлений наиболее широко представлен и имеет много интерпретаций.

1. Ограничитель сверления. На вспомогательной рукоятке для электрической дрели есть металлический стержень с метрическими делениями — это и есть ограничитель, который упирается в стену или заготовку и не дает сверлу проникать большую глубину.

2. Выдержка параллели. Эта приспособа более совершенна — она может контролировать глубину будущего отверстия и правильное расположение инструмента, используется для перпендикулярного сверления при строительстве. Есть модели, где одновременно осуществляется удаление пыли с помощью подключенного пылесоса. Приставка может быть выполнена в слиянии с дополнительной рукояткой, которую устанавливают на ударные дрели, предназначенные для длительного использования в строительстве.

В помощь столяру

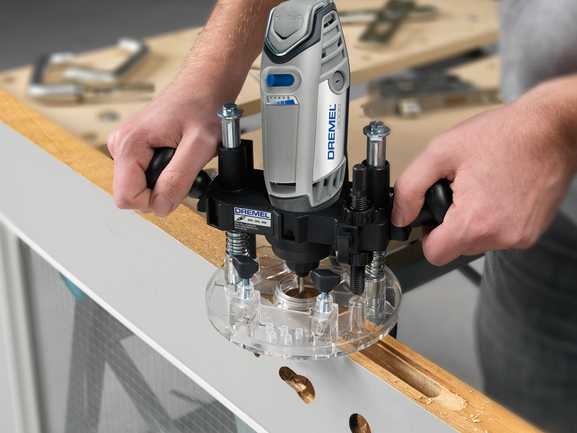

Приставка для фрезерования превращает обыкновенную дрель в небольшой по размерам домашний станок, который используют при ремонте мебели. Включив низкие обороты и зажав устройство в специальном креплении, можно сделать выборку в нужном месте или проточить боковой паз.

Большой точности обработки поверхности не предвидится, но этого и не нужно, например, при установке рояльных петель — под ними все равно ничего не видно.

Оригинальные насадки

Иногда необходимо просверлить отверстия в весьма труднодоступном месте, куда стандартное изделие не помещается из-за габаритов, тогда используют оригинальные насадки для сверления под различным углом. Угловой привод идеально подходит для использования с любой моделью электрического или аккумуляторного инструмента, потому что он имеет свой патрон, где зажимаются сверла, а вращательный момент передается через редуктор и хвостовик, который фиксируется в основной дрели.

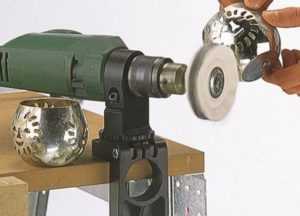

Такое приспособление можно использовать не только при сверлении, но и при закручивании крепежных элементов (шурупов, саморезов и винтов), зачистке и полировке труднодоступных мест — зажимаем нужную биту или насадку и выполняем намеченный объем работ.

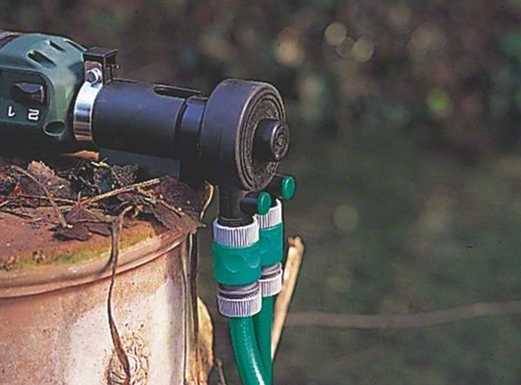

Существуют весьма необычного применения приспособы, которые используются для электрической дрели — насосы. Они не могут работать долго — с их помощью можно быстро выкачать вязкие остатки краски из бочки или грунтовую воду, просочившуюся в погреб. Производительность их не очень большая, но и спешить вам некуда. Корпус насадок изготавливается из прочного пластика, срок эксплуатации небольшой, но и цена невысокая.

Стойки

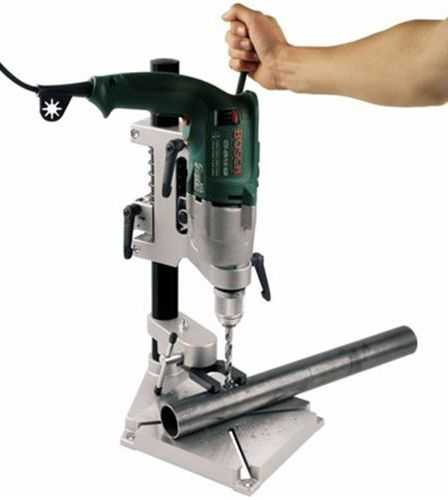

Чтобы точно просверлить необходимые отверстия в различных материалах применяют специальные стойки или направляющие приставки, которые можно приобрести в магазинах — они обеспечивают вертикальное перемещение дрели, зажатой в специальной корзине. Компактность, плавность хода и точная метрическая шкала делают их привлекательными для оборудования небольшой мастерской, где домашний мастер сможет точно просверлить любые отверстия даже в объектах круглого сечения.

Небольшие тиски с зажатой заготовкой можно установить в любом месте станины и плотно закрепить, благодаря прорезанным в основании пазам.

Уникальное точило

На дрель для заточки различного инструмента можно установить специальные насадки — она превращается в мини-точило, которое можно использовать для заточки сверл, полотен дисковых пил, стамесок, ножей и разного вида рубанков. Ценность этих приставок в том, что они помогают существенно экономить семейный бюджет — услуги профессиональных точильщиков аналогичного инструмента, особенно свёрл, находятся на довольно высоком уровне цен.

Устройство таких насадок позволяет осуществлять работу под разными углами, а для заточки сверл используется цилиндрическая насадка. Чтобы заточить другие инструменты, применяются специальные устройства.

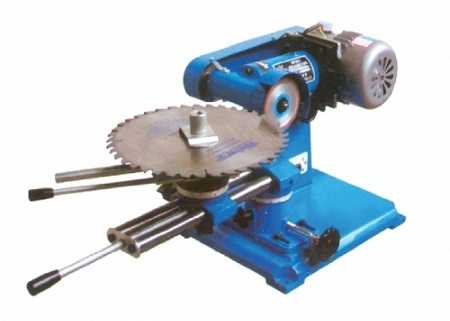

На фото показаны оригинальная насадка для заточки сверл любого диаметра и станок правки дисковых пил. Установка различных насадок на дрель не представляет особой сложности.

Работа с древесиной

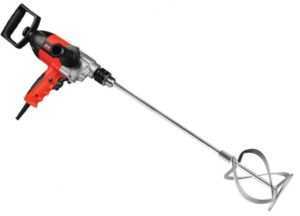

Дрелью можно пользоваться не только для сверления и как миксером, стоит к ней присоединить специальное приспособление — она превращается в оригинальный станок или лобзик по дереву.

Токарный станок

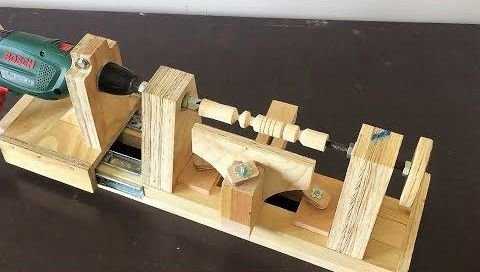

Какой домашний мастер не мечтает о собственном деревообрабатывающем мини-станке, но такие устройства стоят очень дорого. Выход есть — это уникальные приставки к ручной дрели, которые имеют разную конструкцию и соответствующий инструмент для работы. Эти приспособления не годятся для серийного изготовления резных балясин и ножек журнальных столиков, но использовать их на даче или загородном доме будет целесообразно.

Конструкция токарной приставки для дрели весьма простая и компактная, работать сможет любой пользователь — нужно только желание и неторопливость действий.

Лобзик

Трудно поверить, что из электрической дрели можно сделать лобзик, по своей конструкции это довольно разные инструменты, но в мире ничего нет невозможного. Нашелся конструктор, который изобрел насадку, преобразующую вращение дрели в возвратно-поступательные движения пилы по дереву. Теперь можно с помощью дрели резать доски различной толщины, а любителям филигранной работы по дереву — вырезать с помощью лобзика уникальные узоры из многослойной фанеры.

Резка листового железа

Есть специальные насадки на дрели для резки — они были разработаны ведущими инженерами компаний, производящих различные модели дрелей для облегчения работы с кровельным материалом. Работа на крыше не позволяет брать с собой множество инструмента, а спускаться каждый раз, чтобы обрезать излишки на стационарном оборудовании — дело хлопотное.

При помощи обыкновенной дрели на аккумуляторах можно прямо на месте отрезать от стального листа нужную полоску или удалить излишки. При помощи такой насадки для резки металла можно резать сетку из металла, толстую пластмассу, вырезать из целого листа необходимой конфигурации и размера детали.

Уникальное приспособление свободно режет металл, при этом можно изменять угол расположения инструмента и работать не только под прямым углом 90 градусов, как это делают обыкновенные ножницы по металлу.

На базе электрической или аккумуляторной дрели в небольшой мастерской можно сделать много полезных инструментов своими руками, например:

• приспособление для дрели в виде сверлильного станка;
• шлифовальную машинку;
• точило для ножей и ножниц.

Некоторые умельцы делают даже самодельные дрели различной мощности, которые используют во время ремонта бытовой техники, где стандартную дрель было бы проблематично применить.

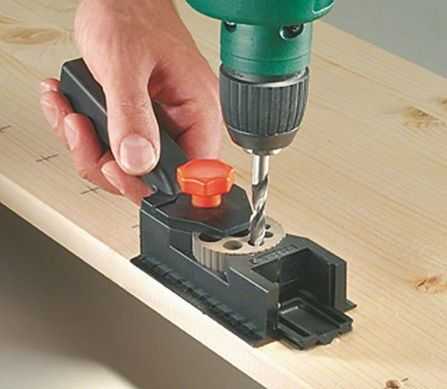

Чтобы просверлить нужного диаметра отверстие в заготовке или детали, существуют специальные насадки-шаблоны, облегчающие работу немного неуверенных в своих силах пользователей — называют их кондуктор. Там уже есть стандартные размеры для различных операций, существуют шаблоны профессиональные, изготовленные из стали, и для бытового применения — из пластмассы или прочного пластика.

tehnika.expert

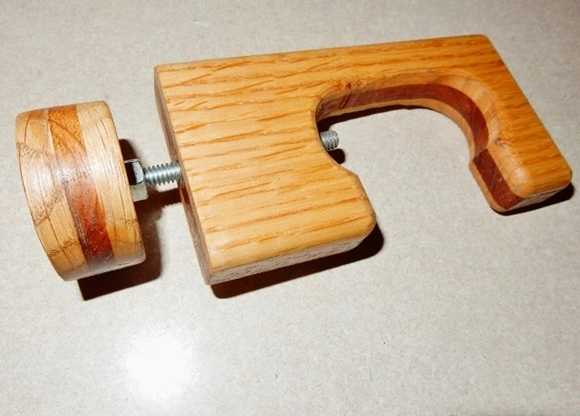

Удобное приспособление для дрели своими руками

Есть моменты в столярном деле, когда нужно заблокировать курок на дрели. Не все дрели оснащены стопором, некоторые из них неудобны в использовании и создают опасность травмирования при работе со сверлом. Полезная модель, которую разработал зарубежный мастер, делает блокировку курка относительно безопасной, а снять удобное приспособление можно легко и в одно мгновение.

Устройство он изготовил собственными руками и использует в работе постоянно уже более одного года.

Для этого проекта использованы остатки лиственных пород. Хорошо подходят прочные породы – дуб и вишня, в то же время в комбинации они отлично выглядят.

Отрезки деревянных досочек склеиваются и высушиваются под давлением струбцин в течение ночи или соответствующего времени дня.

 Далее с использованием сверла Форстнера нужно немного высверлить область, которая соответствует месту вокруг ручки сверла. Конструкция находится в небольшом зажиме и на сверлильном станке были проделано отверстие  для болта.

Далее нужно немного смягчить края. С остатков части лиственных пород нужно сделать маленькое колесо. Затем остается только добавить гайку и болт, закрепить его в блок, и он готов к работе.

Дрель – удобный  инструмент, который есть практически в каждом доме. Кроме стандартной функции – сверления отверстий, дрель можно применить для необычных для нее дел.

Простые насадки для дрели

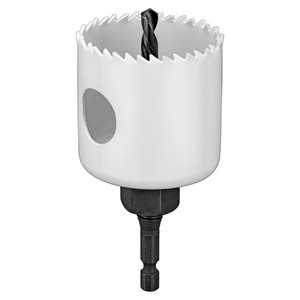

А чтобы сделать ответное отверстие в древесине, понадобится такая насадка:

Если предыдущие насадки были заводскими, то эти – самодельные.

Для торцевания изогнутых поверхностей необходима специальная фреза:

Сложные насадки для дрели и шуруповерта

Эта насадка сделает из шуруповерта лобзик:

Здесь – тоже распил листа, но фрезой.

Если надо проделать отверстие в труднодоступном месте, то пригодится такая насадка:

Эта насадка превращает дрель в некое подобие миниатюрной циркулярной пилы.

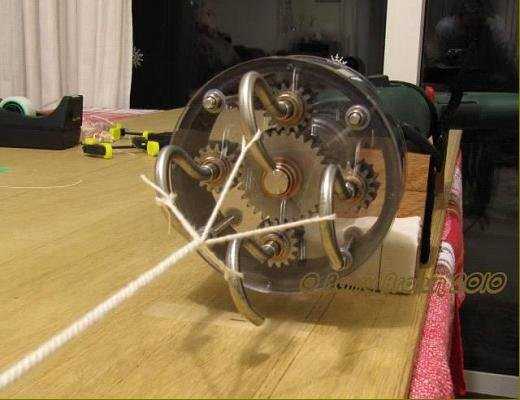

А с таким приспособлением один умелец вполне успешно вьет канаты:

А для обработки поверхностей наждачной бумагой будет полезно следующее приспособление:

Китайцы предлагают вот такое приспособление для стационарного закрепления дрели:

Как закрепить дрель в станках и приспособах

И тем самым перейдем к стационарным способам крепления дрели в приспособлениях

Домашние умельцы вполне обходятся фанерой:

Из фанеры и дрели можно сделать огромное количество разнообразных станков. Это, например – ленточная пила:

Можно сделать и ленточный наждак:

Ну, и конечно, венец творения – токарный станок:

Токарный станок, как и дрель, хорош своей универсальностью:

Лобзик из фанеры – легко:

А вот еще один токарный станок, на этот раз более капитальный – из металла.

Заводские приспособления для дрели

А теперь перейдем к еще более серьезным заводским разработкам для дрелей и шуруповертов

Вот, например, приспособление на дрель для резки листового металла:

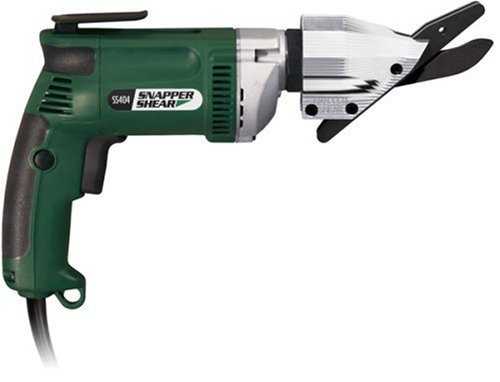

Есть и такая разновидность дреле-ножниц:

Ну а венцом творения производителей электротехники является модульная система, которая позволяет из шуруповерта получить практически любой другой электроинструмент:

Насадка с редуктором и патроном снимается, и шуруповерт превращается…

В электролобзик, в компрессор.

А вот так тоже можно, если лень вручную шприцевать:

Бывает, что лень крутить мясорубку. И здесь поможет шуруповерт:

Ну а для отрезки толстых кабелей это силовое приспособление будет незаменимо:

Ну и напоследок осталось напомнить о приспособлении к шуруповерту для вращения педалей велосипеда.

Источник: Русский техник

izobreteniya.net

варианты, материалы и технология изготовления

Для создания отверстий в стене обычно используется дрель. Но при этом нет никакой гарантии, что оно получится ровным. Поэтому для устранения этого недостатка приходится использовать дополнительные приспособления в виде направляющей для дрели. Используя ее, можно с меньшими физическими усилиями выполнить эту работу. Вместе с тем трудности возникают при сверлении отверстия под углом 90 градусов, а во время выполнения тех или иных работ угол создаваемого отверстия часто должен составлять 45 градусов. В этом случае необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели. При необходимости они могут быть изготовлены и самостоятельно, причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Материалы

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

• пластиковая бутылка;
• пластиковая крышка;
• сверло;
• канцелярский нож;
• фломастер;
• универсальный клей;
• сверло кольцевое;
• бумага наждачная;
• дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку, воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

• подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
• В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.
