Освещение в туалете | Elektrika.wiki

Не секрет, что правильно подобранные источники света обеспечивают не только комфорт, но и безопасность при принятии гигиенических и расслабляющих процедур. Сегодня пойдет речь об освещении в туалете, поскольку оно играет важную роль в создании комфортного и стильного интерьера вашего дома.  При помощи светильников можно подчеркнуть дизайнерские детали оформления санузла или отвлечь внимание от трубопроводов и вентиляционных отверстий.

 Виды освещения в туалете

Какое освещение лучше для туалета, определяют исходя из дизайна санузла, его площади, цветового решения интерьера и ряда других условий. Прежде чем сделать выбор, целесообразно ознакомиться с типами освещения и источников света.





Освещение для санузлов делится на три вида:

  1. Общее — обеспечивает основной световой уровень освещения.
  2. Декоративное  — применяют для выделения предметов интерьера санузлов.
  3. Точечное — подсвечивает различные зоны помещения.



Обычно освещение в туалете, а также в ванной комнате состоит из комбинации этих трех видов. По виду ламп выделяют:

  • Галогеновые. Источники этого типа на 12 В можно применять в самых влажных зонах санузлов. Они отличаются низким потреблением мощности при достаточном световом потоке.
  • Светодиодные. Лампы в светильниках этого типа не нагреваются, потребляют мало электроэнергии. Светодиодное освещение в туалете часто применяют для декоративной и точечной подсветки. Немаловажным преимуществом таких источников света является возможность изменять цвет освещения.
  • Лампы накаливания. Классические светильники. Главное их достоинство – дешевизна. Такие светотехнические изделия распространены шире, чем любые другие.
  • Люминесцентные. Главное их преимущество – низкое энергопотребление. Стоят эти светотехнические изделия дешевле диодных источников света.



По способу монтажа различают подвесные, накладные и встраиваемые светильники.



Также выделяют напольные, потолочные и настенные источники света.





Выбор делается исходя из нескольких условий.

  • Источники света для ванной и туалета должны соответствовать дизайнерскому решению интерьера ванной комнаты. Например, для санузла, оформленного в стиле хай-тек, подойдут хромированные или никелированные светильники четких линий и форм.
  • Перед выбором освещения нужно рассчитать его уровень. По действующим нормам, его уровень должен составлять примерно 200 люкс или люменов. Мощность каждого типа лампы переводится в люмены по специальным таблицам. Световой поток ламп накаливания равен примерно 20–30 Вт на м2, люминесцентные лампы дают 4–6 Вт на м2, галогеновые источники света – 10–20 Вт на м2.
  • При расчете освещения в туалете и ванной рекомендовано воспользоваться типовыми методиками, которые находятся в открытом доступе.
  • Каждое осветительное устройство имеет маркировку согласно степени защиты от попадания влаги и посторонних предметов, которая обозначается как IP, за которым следует комбинация из 2-х или 3-х цифр.
  • Для туалетов рекомендованы источники света класса защиты IP 21–41.

Правильно подобранное освещение туалета на фото ниже.



О том, как подобрать и сделать правильно освещение в зале с натяжным потолком — полезный мастер-класс.

Освещение в маленьком туалете

Грамотно организованное освещение маленького туалета позволит зрительно увеличить площадь санузла. В помещениях маленькой площади целесообразно сделать потолочное освещение. Свет сверху визуально не скрадывает и без того небольшое пространство туалетной комнаты.

Тип светильников выбирают, исходя из высоты потолков, общего стиля, материала потолков.

Так, например, для гипсокартонных потолков хорошо подойдут встраиваемые точечные галогенные или светодиодные источники света.

Плоские одиночные светильники с плафонами соответствующего дизайна подойдут для комнат с низкими потолками.

Для туалетов с высокими потолками лучше подобрать источник света подвесного типа.

Варианты удачного решения освещения туалетов небольшого размера показаны на фото.

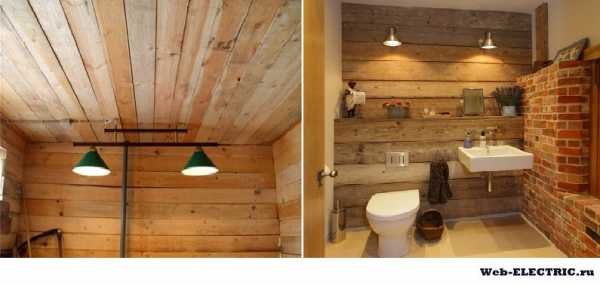

Как сделать освещение в дачном туалете

Согласно действующей классификации дачные туалеты относятся к помещениям повышенной влажности. Поэтому необходимо соблюдение следующих правил.

  • При организации освещения в туалете на даче нужно выбирать светильники класса защиты IP 55 до IP 66.
  • Проводку следует проводить в трубах, которые обеспечат дополнительную защиту от повреждений.
  • Выключатель также должен иметь влагозащищенное исполнение.
  • Иногда лучшим решением вопроса, как сделать освещение в дачном туалете, является использование автономных светильников с питанием от аккумуляторов.

О том, как сделать аварийное освещение от аккумулятора на даче читайте в нашей статье.

Если же все таки вы решили сделать освещение для туалета на даче от электричества, то для начала нужно его провести. Это можно сделать двумя способами: по воздуху и под землей. Провести токоведущую линию по воздуху проще. Если нет никаких ограничивающих условий, рекомендуется этот способ для освещения дачного туалета.



Для монтажа проводки понадобится:

  • Набор отверток.
  • Перфоратор с различными насадками.
  • Монтажный нож для разделки изоляции.
  • Изолента.
  • Пассатижи.
  • Круглогубцы.
  • Бокорез.
  • Молоток.
  • Обжимные клещи.
  • Мультметр.
  • 3-х жильный провод марки ВВГ сечением не менее 1,5 мм.
  • Распредкоробка и выключатель.
  • Металлический изолированный трос с крюками для крепления кабельной линии.
  • Гофра для защиты проводки от влаги.
  • Фарфоровый изолятор.

Этапы монтажа

Итак, по-шаговая инструкция как провести свет в туалет на даче.

1.Заделываем крепежные конструкции в стены и закрепляем на них трос.

2. Пропускаем провод в гофру.

3. Отключаем напряжение на вводном щите.

4. Сверлим вводные отверстия в стенах и закладываем в них трубы, которые защитят кабель.

5. Устанавливаем автоматический выключатель или УЗО, к которому будет подключен провод.

6. Монтируем распределительные коробки, выключатель и светильники, протягиваем провод, осуществляем все электрические соединения.

7. Проверяем правильность подключения с помощью мультиметра.

8. Подаем напряжение.



Освещение в туалете и ванной

Согласно действующим правилам электробезопасности, совмещенный санузел делится на 4 зоны, для каждой из которых предусмотрено свое исполнение светильников.

  • В нулевой зоне можно устанавливать источники света с номинальным напряжением питания не более 12 В класса влагопылезащищенности IP 68 или 68.
  • В первой зоне можно монтировать источники света исполнения от IP 55 до IP 66. В этом секторе возможно воздействия брызг воды под небольшим давлением.
  • Во второй зоне разрешается устанавливать осветительные устройства в корпусе IP 34–54.
  • Зона три. В двух метрах от ванной или душа, где исключено прямое воздействие влаги, рекомендованы световые источники и электроустановочные изделия IP 21–41.



Для монтажа источников света для освещения в туалете и ванной с уже сделанной электропроводкой требуются следующие инструменты:

  • Отвертка с фазоиндикатором.
  • Двухсторонний строительный скотч.
  • Изоляционная лента.
  • Кусачки.
  • Нож с ручками из изоляционного материала.

Этапы работы по освещению ванной комнаты и туалета



1.Для начала определяем фазный, нулевой и заземляющий провод. Фазу и ноль определяем с помощью фазоиндикаторной отвертки.



Советуем изучить статью как проверить заземление в розетке



2. Заземляющий проводник – при помощи мультиметра. Для этого переключают прибор для измерения сопротивления. Один щуп касается отопительного радиатора или заземленного корпуса любого электроприбора. Вторым поочередно проверяют провода. При тестировании заземляющего провода мультиметр покажет нулевое значение сопротивления. Целесообразно пометить все проводники, чтобы не перепутать при монтаже.

3. Точечные светильники устанавливают следующим образом: для начала нужно зачистить провода, подсоединить их к клеммнику осветительного прибора и установить светильник в заранее подготовленное гнездо.

4. Подвесные светильники крепят к специальным монтажным лапам, которые вешаются на крюк.



Светильники с трансформаторами и контроллерами в ваннах можно ставить только в 3 зоне, согласно требованиям электробезопасности.



5. Светодиодные источники света с контроллерами для освещения в ванне и туалете обычно поставляют в разобранном виде. Сборку начинают с ознакомления с инструкцией.

6. Далее освобождают от пленки детали светильника.

7. Закрепляют блоки питания и контроллер при помощи строительного двухстороннего скотча.

8. Затем устанавливают элементы декора.



Сборка светодиодных светильников осуществляется в следующей последовательности:

  1. Устанавливают лампы.
  2. Подключают блоки питания к соответствующим каналам контроллера.
  3. Подключают лампы к источникам питания.
  4. Закрепляют управляющий блок и источники питания.
  5. Подключают источник света.



Ванна и туалет являются зоной повышенной опасности поражения электротоком. Самостоятельно освещение в туалете и ванной лучше делать, имея необходимый опыт. Если он отсутствует, вы изучив материалы в данной статье сможете использовать эти знания для контроля работы специалиста.

Подробно о монтаже освещения и электропроводки в туалете можно узнать из этой видео инструкции.





Вам это будет интересно

Освещение на балконе

Освещение полок светодиодной лентой

Освещение беседки светодиодной лентой

web-electric.ru

размещение света на 2, 3, 4, 5 кв. м., фотообзор

В ванной комнате мы приводим себя в порядок после сна, готовясь встретить новый день во всеоружии: выполняем разнообразные косметические процедуры и оцениваем свой внешний вид. Все эти действия невозможно совершать вслепую или в полумраке. Значит, освещение в ванной призвано выполнять, в первую очередь, практическую функцию.

Но и его эстетическую составляющую нельзя сбрасывать со счетов. От того, каким мы увидим своё отражение в зеркале, может зависеть эмоциональная окраска всего нашего дня. Продумывая, как расположить светильники в ванной, мы подчас решаем задачи более важные, чем просто организация искусственного освещения.

Содержание статьи:

Схема освещения ванной

От расположения источников света во многом зависит общее впечатление, которое будет производить ваша ванная. Поэтому схема освещения этого помещения должна стать одной из составляющих частей общего дизайн проекта, даже если речь идёт о крохотном пространстве санузла в обыкновенной хрущевке.

Что уж говорить о современных новостройках, комнаты в которых просторны и отличаются оригинальной планировкой. Здесь есть, где разгуляться воображению. Тем более что новые дизайнерские решения, технологии и современные осветительные приборы предоставляют такую возможность.

Когда ванная комната просторна, а потолки её высоки, фантазия дизайнера не имеет границ и способна сотворить настоящие чудеса

Схема размещения светильников в ванной зависит от множества факторов, среди которых следующие:

  • размер помещения;
  • уровни расположения;
  • разбивка на функциональные зоны;
  • стиль интерьера и цветовая гамма комнаты;
  • выбор осветительных приборов.

Все эти факторы могут как поспособствовать полёту дизайнерской фантазии, так и вернуть нас к реалиям жизни. Профессиональный дизайнер, привлеченный к такой работе, обязательно поинтересуется у владельца помещения, есть ли у него желание визуально откорректировать пространство ванной, используя игру света.

Ведь умело направленные лучи способны «приподнять» потолок или джакузи, «удлинить» или «раздвинуть» стены.

С помощью освещения и некоторых других дизайнерских приемов и хитростей можно превратить небольшую ванную в великолепное подводное царство

Независимо от масштаба будущих перемен, основные моменты запланированного размещения осветительных приборов должны быть внесены в схему. Хотя и не исключено, что в ходе дальнейших работ в неё могут вноситься коррективы.

Три уровня размещения светильников

Строя планы в отношении любого другого помещения, мы берём во внимание не только искусственное, но и естественное дневное освещение. Но окна в ванной, как правило, не предусмотрены, поэтому полагаться приходится исключительно на искусственно созданный свет. Он и должен обеспечить нам полноценный световой поток, способный удовлетворить все потребности.

Не обязательно использовать все три уровня освещения ванной комнаты, но начав эту удивительную игру света и тени так сложно обуздать собственную фантазию

Искусственное освещение в ванной может быть представлено в трех уровнях:

  • верхний – потолочное;
  • средний – рабочее;
  • нижний – напольное.

Удачная комбинация этих уровней способна создавать поистине волшебный декоративный эффект. Но не стоит забывать о практической стороне вопроса – в помещении должно быть светло и комфортно.

Обязательный верхний уровень

Верхний уровень располагается на расстоянии 180 см от уровня пола и выше. Потолочное освещение должно присутствовать в любой ванной комнате. Какими бы экстравагантными не были воплощаемые дизайнерские решения, отказываться от потолочных светильников никто не спешит.

Более того, дизайнерские идеи становятся всё изощреннее. В соответствии с избранным интерьерным стилем можно, например, организовать на потолке популярное «звездное небо» или повесить единственную, но роскошную люстру из струящегося хрусталя.


Кто бы мог подумать, что эта пестрая хрустальная люстра так безупречно впишется в интерьер очень светлой ванной в стиле прованс

Конечно, давно потеряла актуальность единственная лампа под матовым плафоном, которую устанавливали или в средней части потолка или над дверным проёмом. Хотя такой вариант ещё применяется в малогабаритных помещениях. Но всё чаще используют современные осветительные приборы и в гораздо большем количестве.

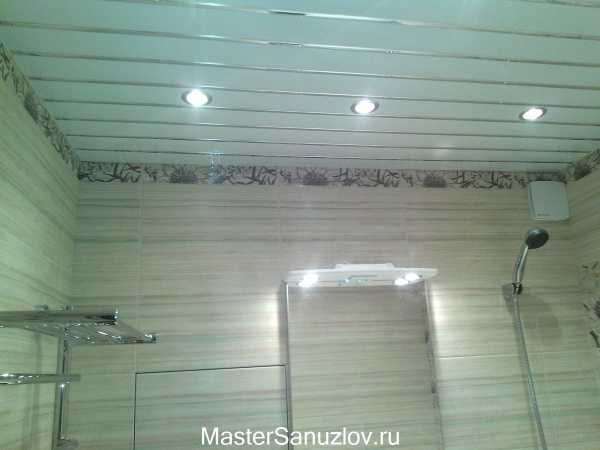

В ванной стало популярным устанавливать точечные светильники. Они привлекают внимание своей надежностью, разнообразием внешнего вида, декоративностью, экономичностью и простотой использования. Схему их расположения обязательно следует продумать заранее. Можно сосредоточить их в центре помещения или распределить над зонами ванны, умывальника и так далее. Затененных участков в комнате быть не должно. Особенно это касается ниш, колон и так далее.

Эта великолепная ванная выглядит заснеженной во многом благодаря удачному потолочному освещению, в котором совмещается свет изящных светильников и роскошной люстры, расположенной по центру

Именно для решения проблемы равномерного распределения света и используют большое количество его источников. Чем большее их установлено в помещении, тем меньше может быть мощность каждого из них, тем скромнее могут быть и их размеры. Многопозиционные осветительные приборы чаще всего оснащают галогенными лампами.

Галогенные светильники бывают открытыми и встраиваемыми. Если в ванной предстоит установить подвесной потолок, то в него можно вмонтировать такие встраиваемые конструкции. При этом неважно, из какого именно материала будет сооружен сам потолок. Галогенные лампы испускают сверху пучок света, который направлен вертикально вниз, поэтому рациональнее использовать точечные светильники, угол поворота которых регулируется.

Интересным решением задач верхнего уровня для помещений с высокими потолками является одновременное применение прямого и отраженного световых потоков. На некотором расстоянии от поверхности основного потолка можно установить подвеску из алюминия. На её нижней поверхности закрепляют ряд точечных устройств. Они будут организовывать прямой поток света.

На верхней поверхности той же конструкции размещают ряд источников, обладающих широким углом рассеивания. Освещение при такой схеме будет не только достаточным, но и оригинальным.

Не только совмещение прямого и отраженного светового потока эффектно смотрится в любой ванной, но и распределение источников света по разным уровням

Если же потолок невысок и стиль помещения позволяет, систему освещения поможет смоделировать современная конструкция, основу которой составляют токопроводящие системы – струнные и шинные. Крепятся эти своеобразные световые бусы к потолку или к верхнему уровню стен. С их помощью можно создавать очень необычные футуристические комбинации.

Секреты размещения света на среднем уровне

Просторную ванную легко и просто разделить на зоны, снабдив каждую из них источниками локального света, которые помогут реализовать функциональность каждого выделенного участка.

Зеркало и умывальник

Когда речь идёт о рабочей зоне, в первую очередь подразумевается правильное освещение зеркала и умывальника. Для этой цели нужно выбрать источник яркого, но рассеянного света, чтобы не возникало лишней нагрузки на глаза. Освещать зеркало для решения различных задач следует по-разному.

  • Для бритья. Лампа должна располагаться над зеркалом.
  • Для нанесения макияжа. Освещение должно поступать с двух боковых сторон одновременно.

Решая эти две задачи одновременно, мы организуем подсветку зеркала как минимум с трех сторон. По бокам от зеркала лучше всего смотрятся одинаковые бра, закрепленные симметрично. Такое расположение не только красиво, но и функционально. Свет в этом случае распределяется ровно, без лишних теней.

Подсветка зеркала должна быть выполнена особенно тщательно, ведь от того, каким вы себя увидите утром, будет зависеть ваше настроение на весь день

Можно купить зеркало, снабженное скрытой или наружной подсветкой. Аналогичную идею, воплощенную с использованием светодиодных лент, можно использовать для украшения края ванны, элементов мебели или декоративных ниш. Отличным источником света могут быть бра, установленные на гибкие кронштейны, которые можно изогнуть как угодно, чтобы достигнутый результат был оптимальным.

Эффект рассеивания света достигается применением абажуров из белого пластика или матового стекла. Отдайте предпочтение белому цвету, поскольку собственное отражение в зеркале в этом случае будет максимально реалистичным и оптимальным для нанесения косметики.

Не обязательно размещать по боковым сторонам зеркала бра. Зону умывальника можно осветить и с помощью плафонов, закрепленных на потолке

Подчеркнуть качества широкого зеркала можно целой серией источников, расположив их вдоль его верхней кромки. Если зеркало имеет средние параметры, можно осветить его по периметру. При этом не обязательно монтировать лампы на стене. Некоторые из них приклеиваются прямо на зеркальную поверхность.

Ванна и джакузи

Многие модели душевых кабинок изначально оснащают автономной подсветкой. Если же эта опция не предусмотрена, о её внедрении обязательно следует позаботиться в период проведения ремонта. Почему бы не обеспечить локальными осветительными приборами и ванну? Ряд производителей предлагает нам модели с автономной подсветкой, но это удовольствие слишком дорого стоит.

Конечно, такое оригинальное освещение ванны не является единственным в этой комнате. Скорее всего, его используют тогда, когда омовению сопутствует медитация

Можно придумать и другие интересные решения. Например, организовать над ванной отдельную группу точечных светильников, красивое бра или высокий торшер с витражным абажуром. Здесь не обязательно соблюдать стерильную белизну света. Можно использовать разноцветные лампочки или радужный абажур.

Подсветка предметов мебели

Удивительно, сколько места занимает бытовая химия, которую мы привыкли хранить в этом помещении со скромными размерами. Здесь же находится большинство косметических средств. Для всего этого, а также для полотенец, мочалок и всевозможных предметов гигиены обязательно нужны полочки и шкафчики.

Подсвечивать мебель не обязательно, но иногда самый маленький светильничек так облегчает жизнь! Ведь даже в холодильнике есть свет, почему бы не снабдить им шкафы и полки в ванной? Все нужные нам предметы будут отыскиваться за меньший промежуток времени.

Зеркальный шкаф с подсветкой – очень удобный предмет мебели именно для ванной комнаты. В нем быстро найдется всё, что необходимо

Конечно, воплотить все идеи в помещении скромного размера невозможно, да и необходимости в этом нет. Кроме того, не стоит забывать, что источники света должны соответствовать тому стилю, в котором выполнен весь интерьер помещения.

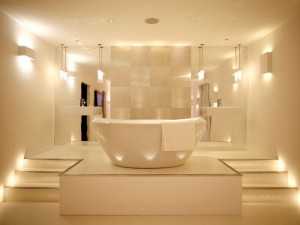

Свет на нижнем уровене

Как правило, нижний уровень освещения используют исключительно для создания декоративных эффектов. Впрочем, в качестве аварийной эта подсветка тоже может применяться.

Организуют её или в самом напольном покрытии или на высоте не больше дециметра от поверхности пола. Для этих целей используют те же герметичные лампы малой мощности. С помощью аналогичных устройств обозначают садовые дорожки на дачных участках. Такие светильники, диаметр которых не превышает 5 см, монтируют прямо в напольное покрытие. Мощность применяемых при этом ламп составляет примерно 5 Вт.

Благодаря эффектной нижней подсветке в ванной можно создать футуристический интерьер, который способен произвести впечатление на всех членов семьи

Хорошо подойдет и светодиодная ленка, не боящаяся влаги. Закрепленная по нижнему периметру ванны, она создаёт эффект парения этого массивного сантехнического оборудования.

Индивидуальность и романтика

Одной из примет нашего времени является массовый отказ от всего обезличенного и стандартного. Каждому владельцу хочется, чтобы его квартира или дом обрели индивидуальные черты. Поэтому-то особой популярностью пользуются красивые композиции ручной работы, являющиеся нетрадиционными источниками света.

Если в просторном помещении ванной имеется ниша, которая не несет особой функциональной нагрузки, её можно украсить композицией, излучающей свет.

Свечи создают незабываемую атмосферу романтики и счастья, которой нам так порой не хватает. Не переставайте полноценно отдыхать и заряжаться энергией радости

Невозможно не упомянуть и те источники света, которые наполняют наш дом романтикой. Они и сами являются её общепризнанным воплощением. Конечно, мы говорим о свечах. Это прекрасное изобретение человечества сегодня обретает необычные формы и невероятно пленительные ароматы.

Когда мы зажигаем свечи, то погружаемся в атмосферу покоя и чувственности, забывая обо всем, что волновало и раздражало нас на протяжении всего дня. Необходимо давать себе возможность полноценно отдохнуть и восстановиться.

Помним о технике безопасности

Планируя, как разместить светильники в своей ванной, мы не должны упускать из вида государственный стандарт, регламентирующий требования электробезопасности для этого помещения с повышенным уровнем влажности. Согласно стандарту комната разделяется на зоны так, как это представлено на картинке.

Соблюдение правил размещения электроприборов в помещении ванной, установленное отечественным ГОСТом и международными нормативными актами обеспечивает нашу безопасность

Если выбирать и устанавливать электрооборудование в соответствии с требованиями ГОСТа, то:

  • В зоне 0 можно закреплять только низковольтные приборы с напряжением до 12В.
  • В пределах зоны 1 размещают только водонагреватели.
  • В зоне 2 допустимо монтировать не только водонагреватели, но и светильники, имеющие защиту второго класса от поражения током с усиленной или двойной изоляцией без заземления.
  • В зоне 3 устанавливают штепсельные розетки, которые включаются в сеть с применением устройств защитного отключения или посредством разделительных трансформаторов.

Степень защищенности электроприборов от воды регламентируется стандартами системы IP (Ingress Protection). Если руководствоваться ими, то в зонах должны находиться следующие устройства:

  • Зона 0 – класса IPx7, непроницаемые для влаги даже при погружении их в воду;
  • Зона 1 – класса IPx5, защищенные от воздействия водяных струй, независимо от их направленности;
  • Зона 2 – класса IPx4, не реагирующие на попадание брызг на поверхность;
  • Зона 3 – класса IPx1 с защитой от капель, падающих вертикально.

Сочетание красоты и безопасности сделает ванную комнату в вашем доме местом, где можно по-настоящему расслабиться, отдохнуть от суеты прошедшего дня и достойно подготовится ко встрече с днем грядущим.

Посмотрите также видео варианты организации освещения ванной:

vannapedia.ru

Какое освещение выбрать для совмещенного санузла

Освещение в ванной комнате – животрепещущая тема для тех, кто затеял ремонт санузла в квартире или в частном доме. Оно зависит от множества факторов:

  • качества и вида световых приборов;
  • обустройства ванной комнаты;
  • расположения осветительных приборов;
  • личных предпочтений.

Кроме того, важно учитывать мощность ламп и их свет (сосредоточенный или рассредоточенный).

Расположение светильников.

Правильно расположенные светильники в ванной позволяют создать 3 уровня света:

  1. Потолочная люминесценция. Если ванная комната маленькая, вполне достаточно одного плафона средних размеров, если большая - может быть использовано светодиодное освещение на потолке в виде россыпи из звезд.
  2. Рабочая территория. Эта зона располагается у зеркала. Правильно будет расположить два источника света с возможностью регулировать направление.
  3. Основное предназначение третьего уровня - сделать обстановку более привлекательной, доброжелательной, украсить помещение.

Необходимо сделать освещение в ванной комнате оптимальным.

Проект оформления

Прежде, чем узнавать, сколько стоит ремонт ванной комнаты, можно узнать правила оформления ее освещения:

  • Чтобы избежать искажения света, нельзя использовать для ванной прозрачные осветительные приборы. Желательно, чтобы они были с матовым корпусом.
  • Для создания современного дизайна можно использовать приборы с четкими контурами. Хорошо, если они изготовлены из хромированных материалов, металла или пластика.
  • Осветительные приборы следует подбирать под один стиль с помещением.
  • В ванной комнате не нужно размещать громоздкие люстры.

Свет осветительных приборов стоит выбирать по своему предпочтению. Он может быть теплым или холодным.

Зонирование ванной комнаты по степени влажности.

Немаловажную роль в проектировании освещения в ванной комнате играет степень защиты светильников. Нужно сделать все так, чтобы степень воздействия влаги на осветительные приборы была маленькой и не могла повлиять на их работоспособность. Всего ванную комнату можно разделить на 4 зоны:

  1. Самая близкая от душевой кабины, раковины, ванны. Лучше использовать лампу 12Вт с надписью IP 674.
  2. Пространство над ванной, где на приборы могут попадать целые потоки воды. Для лучшей защиты рекомендуется выбирать лампы 24 Вт с защитой IP 452 или больше.
  3. Располагается на достаточном удалении от ванны и вероятность попадания воды меньше, поэтому ниже и степень защиты – IP 242.
  4. Находится на расстоянии 3-х метров от источников воды. Подойдет индекс IP 011, можно больше.

Рекомендуем выбирать лампы в соответствии с их назначением.

Классификация ламп, их плюсы и минусы

Лампа накаливания.

Часто используется, немного стоит, загорается моментально, легко применять. Для этой лампы не важна температура вокруг нее. К минусам относятся невысокий срок службы, светильная способность является маленькой и сильный нагрев. Такую лампу нельзя использовать с пластиком и текстилем.

Галогенная лампа.

Эта лампа преимущественно применяется в спотах, у нее сильная светоотдача и она долго служит. Ее можно использовать с любыми материалами. Недостаток - необходима установка трансформатора.

Рассчитайте стоимость ремонта или позвоните по телефону в Москве - +7 (495) 975-79-48

Люминесцентные лампы

Они отличаются хорошим потоком света и их можно применять довольно долго. Можно поиграть со световыми оттенками. Можно использовать как самостоятельный источник. Минусы: малая мощность, шум, зависимость от температуры.

Светодиодное освещение.

Самый долгий из всех срок службы. Широкий диапазон использования. Минус – высокая цена.

Если вы делаете расчет стоимости ремонта ванной комнаты, не забудьте включить в статью расходов траты на приобретение ламп. Ведь они позволят вам купаться в максимально комфортных условиях.

mastersanuzlov.ru

Освещение ванной комнаты своими руками

Освещение в ванной комнате

Освещение для ванной комнаты имеет ряд серьезных отличий от систем освещения в других комнатах.  Ведь в отличии от других комнат она имеет повышенную влажность, что предъявляет к ней повышенные требования в плане защиты от поражения электрическим током.

Кроме того, ванная комната является не только чисто унитарным помещением, но и комнатой для отдыха, что предъявляет к нему повышенные требования в области комфорта и дизайна. Исходя из всего этого организовать правильное освещение в этой комнате достаточно сложно, но следуя нашим советам у вас это обязательно получится.

Виды освещения в ванной комнате

Прежде всего давайте разберемся с видами освещения в ванной комнате. Здесь нас интересует вопрос какие светильники можно устанавливать и где это лучше сделать для каждого конкретного случая.

Итак:

  • Одним из важнейших видов освещения в любой комнате является общее. Оно должно давать достаточную освещенность для комфортного пребывания в комнате. Не является исключением и ванная.

Общее освещение в ванной комнате

Общее освещение в этой комнате может быть выполнено множеством разных способов. Один из наиболее распространенных — это установка одного или двух светильников на потолке. Хорошо зарекомендовало себя точечное освещение в ванной. Возможны варианты установки нескольких бра на стенах, или путем подсветки потолка, который отражая свет будет давать рассеянное освещение комнаты.

  • Вторым обязательным элементом освещения любой ванной комнаты является местное освещение. Его цель создание должной освещенности в отдельном участке комнаты. В ванной это зеркало рядом с умывальником.

Местное освещение в ванной комнате

  1. Местное освещение может быть выполнено за счет бра, установленных с обоих сторон зеркала, светильника закрепленным на стене над зеркалом или же свисающего с потолка.
  2. Для местного освещения очень важно полное отсутствие теней. В связи с этим лучше применять комбинированной освещение. Комбинированное освещение — это такое расположение светильников, когда есть комбинация верхнего и бокового освещения. В качестве верхнего подойдет общее освещение, а для создания бокового устанавливают бра около зеркала.
  • Следующим возможным вариантом является зональное освещение. Оно используется преимущественно в ванных комнатах большой площади. С помощью этого освещения можно красиво выделить отдельную зону комнаты. В ванной комнате это обычно ванная.

Для создания зонального освещения хорошо подойдут напольные светильники, которые встраиваются в пол. Так же для этого используются точечные обычные и направленного действия светильники. В некоторых случаях можно для этого использовать подсветку стен.

  • Последним, но не менее важным, является декоративное освещение. Оно обеспечивает визуальное выделение определенных участков ванной комнаты.

Зональное освещение в ванной комнате

Для декоративного освещения можно использовать диодные ленты, разнообразные дизайнерские светильники, подсветку ванн, подсветку стен и тому подобное. Вообще данное направление одно из наиболее широких и дает возможность разыграться воображению. Главное в этом вопросе не переборщить.

Элементов для дизайнерской подсветки в каждой комнате должно быть не более двух. Большее число подойдет для действительно огромных комнат или будет выгладить аляписто.

Требования, предъявляемые к электрической сети ванной комнаты

Но желания и фантазии это одно, но инструкция предусматривает довольно жесткие требования как к размещению, так и техническому оснащению ванной комнаты. Поэтому сразу стоит ознакомится с этими требованиями дабы наши желания с ними сочетались.

Требования к освещению в ванной комнате

Прежде всего остановимся на освещении, к которому в ванной комнате предъявляется целый ряд требований. И они касаются не только уровня освещенности, но и расположения светильников.

Итак:

  • Прежде всего следует помнить, что согласно СанПиН 2.2.1/2.1.1.1278-03 норма освещенности в ванной комнате составляет 50лк. Это минимальное значение, которое должно обеспечить общее освещение.
  • Местное освещение должно быть не менее 150лк. При этом предъявляться особые требования к уровню цветопередачи. Поэтому светильники должны быть ровного белого цвета, в крайнем случае желтого цвета.
  • Согласно п.2.39 ВСН 59 – 88 в каждой ванной комнате кроме светильника общего освещения, который рекомендуется располагаться над дверью, должен быть светильник местного освещения. Он должен располагаться над умывальником. То есть светильника в ванной комнате даже по проектным нормам должно быть не меньше чем два.
  • Многие интерьеры освещения ванных комнат предполагают установку светильников над душем или ванной, но это не совсем правильно. Дело в том, что ванная комната по уровню электрической безопасности делится на 4 зоны. В каждой из этих зон можно устанавливать светильники, но есть определенные ограничения по уровню их защиты от проникновения влаги.

На фото представлены зоны по электробезопасности в ванной комнате

  • Согласно ГОСТ Р 50571.11-96 зоной 0 называется внутренняя полость ванной или поддона душа. Зоной 1 называется плоскость над поддоном на высоте до 2,25 метров над уровнем пола. Если душ не имеет поддонов, то таковой является горизонтальная плоскость в 60 см от душевого разбрызгивателя.

Обратите внимание! Все электрические аппараты и устройства имеют класс защиты от пыли и влаги. Это значение указывается после аббревиатуры IP. Первая цифра обозначает уровень защиты от пыли. Нам она в данном случае не интересна, и мы вместо нее ставим символ «×».  Вторая же цифра обозначает степень защиты от влаги и чем выше цифра, тем выше уровень защиты.

  • Зоной 2 называется воображаемая плоскость на расстоянии менее 60 см от ванной или поддона. И наконец зона 3 начинается в более чем 60 см от края поддона или ванной.
  • Исходя из этих данный в зоне 0 согласно п. 7.1.47 ПУЭ (Правила устройства электроустановок) можно устанавливать светильники только с классом защиты не ниже IP×7. Кроме того, можно устанавливать светильники напряжением в 12В.

Обратите внимание! При установке в зоне 0 светильников в 12В, трансформатор, выключатель и другую аппаратуру следует размещать вне зоны ванной комнаты.

  • В зоне 1 можно размещать светильники с уровнем защиты IP×5 и выше. В зоне 2 светильники IP×4, а уже в зоне три обычные светильники без специальной защиты. Понятное дело, что чем выше уровень защиты, тем выше цена светильника. Поэтому в зонах 0, 1 и 2 светильники следует устанавливать в минимальном количестве.

Требования к электрической сети ванной комнаты

Но сеть освещения любой комнаты — это не только непосредственно светильники. Сюда относятся распределительные коробки, выключатели, розетки (см. Установлена в ванной розетка: как сделать ее безопасной) и наконец провода. Все это так же имеет свои правила монтажа, которые нельзя обходить своим вниманием.

  • Прежде всего остановимся на проводке. Согласно п.12.22 ВСН 59 – 88 проводку в ванных комнатах как правило следует делать скрытой. При этом правила запрещают использовать металлические изделия – трубы, гофру (см. Как выбирается гофра металлическая для проводки), для защиты от механических повреждений. Для этого должны использоваться изделия из пластика.
  • Согласно п.7.1.47 ПУЭ запрещено оборудовать распределительные коробки в ванной комнате в зонах 0, 1 и 2. Распределительные коробки вообще лучше вынести за пределы помещения. Так как электрических точек в ванной комнате не много их вообще можно расположить в соседней комнате, но не в уборной.

Зоны электробезопасности в ванной

  • Что касается выключателей, то согласно п. 8.15 ПУЭ их следует располагать вне помещения. Лишь в исключительных случаях допускается установка выключателей. При этом их степень защиты должна быть не ниже IP
  • Розетки в ванной комнате тоже недопустимы. Но и здесь есть выход. Можно применять розетки, установленные через разделительный трансформатор, либо через автомат УЗО. И если первый вариант не очень удобен в домашних условиях, то установку автомата УЗО можно выполнить и своими руками. Только следует помнить, что п. 7.1.48 ПУЭ требует применять для этого автоматы УЗО на ток утечки не более 30мА.

Монтаж сети освещения в ванной комнате

Ну а теперь давайте попробуем объединить воедино наши пожелания и требования нормативных актов. Для этого попробуем смонтировать сеть освещения для ванной комнаты.

Отличия от вашей ванной мечты могут быть только в расположении светильников и некоторых других мелких нюансах.

Итак:

  • Перед тем как сделать освещение в ванной комнате нам следует посчитать предполагаемую суммарную нагрузку всех электроприборов в ней. Это необходимо для формирования группы освещения. Если нагрузка не большая, то сеть освещения в ванной можно подключить к группе сети освещения кухни или коридора (см. Освещение прихожей: варианты исполнения). Если же здесь будет установлена стиральная машинка и подключаться мощный фен, то придётся создавать отдельную группу.
  • Вообще вопросы создания групп освещения мы уже не раз описывали в наших предыдущих статьях, поэтому не будем на этом вопросе заострять внимание.
  • Следующий важный вопрос — это наличие розеток в ванной комнате. Если таковые планируются, то после группового автомата нам следует установить автомат УЗО на ток утечки не более 30мА.

Автомат УЗО на ток утечки в 30мА

  • После автомата УЗО провод соответствующего сечения, как выбирать сечение провода вы так же можете найти в статьях на нашем сайте, прокладывается к распределительной коробке. Ее обычно располагают в коридоре над выключателем общего освещения ванной.
  • Выключатель общего освещения ванной согласно п. 7.1.51 ПУЭ должен располагаться на стене со стороны дверной ручки. Высота его установки не должна превышать 1 метра.
  • Теперь пришла пора поговорить о управлении освещением в ванной. Как вы поняли крайне желательно избегать установки выключателей в ванной. Поэтому автоматизированная система управления освещением могла бы стать отличным вариантом. Но будем реалистами ведь стоимость такой системы может превзойти стоимость полного ремонта в ванной.
  • Исходя из этого управление освещения в ванной обычно осуществляется 1 – 3 выключателями. Выключатель общего освещения обычно устанавливается на входе в помещение. От него должно включаться общее освещение, декоративное освещение и в некоторых случаях зональное.
  • Если вы хотите сэкономить, то можно поставить двойной выключатель. От первой клавиши будет включаться часть общего освещения или только общее освещение. От второй клавиши будет включаться все остальное перечисленной освещение.
  • Как вы можете видеть на видео, зональное освещение обычно используется в ванных комнатах большой площади. В таких случаях имеется возможность выделить определенную зону не только визуально, но и с помощью перегородки, пьедестала или других атрибутов. Если вы хотите для зонального освещения отдельный выключатель, то его следует устанавливать именно на входе в эту зону.

Обратите внимание! При установке выключателя зонального освещения нельзя пренебрегать зонами по элетробезопасности. Поэтому если место установки выключателя попадает в эту зону, то его следует сместить до разрешенных нормативов.

  • А вот выключатель на освещение зеркала в ванной принято располагать в непосредственной близости от светильников. Если используются бра, то они обычно имеют встроенные выключатели. Если же таковых нет, то выключатель размещаем на стене около зеркала.

Сенсорный выключатель для включения освещения зеркала

  • Отдельным вопросом становится декоративная подсветка 12В. Как мы уже поняли трансформатор и цепи управления должны располагаться вне зоны 0 – 2 по электробезопасности. Поэтому для них придётся найти место вне ванной комнаты. Конечно некоторые устанавливают такие трансформаторы под навесной потолок, но это ограничивает возможности по их обслуживанию и ремонту. Поэтому лучше выбрать более доступное место.

Вывод

Очень надеемся наша стать разъяснила вам как выбирать дизайн освещения в ванной, что такое комбинированное освещение, какой свет освещения выбрать для ванной, и где расположить светильники. И теперь вы с легкостью сможете создать собственный дизайн ванной исходя из вашей планировки и расположения мебели. Ну а статьи на страницах нашего сайта всегда помогут вам в трудных вопросах.

elektrik-a.su

Освещение в ванной комнате и туалете своими руками (фото)

Освещение в ванной комнате важный элемент. Сегодня мы поговорим как раз о том, как сделать правильное освещение в ванной комнате и туалете, чтобы оно соответствовало всем требованиям, а также позволяло человеку комфортно себя чувствовать при входе в санузел, при выходе из него и нахождении внутри данного помещения. Начните с того, что внимательно изучите свою сантехнику, аксессуары в ванной. Это позволит вам понять, какой дизайнерский замысел они собой представляют. Именно под данные компоненты и подбирается освещение. К примеру, если у вас повсюду хромированные элементы, яркие декоративные изделия, тогда светильник желательно выбирать скрытый, максимально незаметный. Если же сантехника по отношению к дизайнерскому изыску оставляет желать лучшего, за счет оригинальной светотехники можно украсить ваш санузел, подчеркнуть его сильные стороны.

Содержание статьи

  • 1 Вопрос безопасности
  • 2 Потолок
    • 2.1 Галогенные лампы
  • 3 Зонирование светом

Вопрос безопасности

Именно с этого нужно начинать все работы, связанные с освещением. Учтите, что освещение в ванной должно не просто привлекать внимание и обеспечивать комфорт, но также гарантировать безопасность тем, кто находится внутри помещения.

Проводка — дело тонкое. Многие думают, что самое главное — это спрятать ее. Вовсе нет. Важно сначала убедиться в качестве и эффективности ее работы, предусмотреть использование исключительно влагостойких светильников, после чего уже действительно можно подумать о том, как бы скрыть провода.

Немаловажную роль играют и сами лампы, дающие свет в ванной нужного объема. Современные светодиодные лампочки отлично светят, расходую при этом минимум электроэнергии. Плюс они сильно приближены по своим характеристикам к естественному солнечному свечению. Также отлично послужат в ванной галогенные лампы, которые светят качественно и эффективно, расходуя при этом меньше энергии, чем лампы накаливания.

Потолок

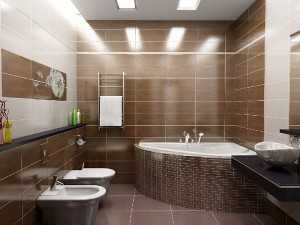

Фото ванной комнаты, где освещение установлено не только на потолке, но и вокруг зеркала

Если санузел маленький, вполне можно обойтись одним светильником, расположенным в центре потолка, который обеспечит нужную степень освещения. Если же просторы позволяют, эффектнее будет монтировать несколько светильников. Таким образом, свет распределится равномернее, плюс можно разделить помещение на несколько зон.

Менее мощные приборы обладают меньшими габаритами. Они не так загружают своей массивностью помещение, плюс расходуют небольшое количество электроэнергии. Так что лучше отдавать предпочтение нескольким мелким элементам, нежели огромной люстре.

Способы установки осветительного оборудования на потолке могут быть такими:

  • Установка по центру потолка большого мощного светильника;
  • Использование встраиваемых приборов в натяжной или подвесной потолок;
  • Монтаж изделий в пороги многоуровневых потолков;
  • Распределение точечных светильников по всему периметру потолка;
  • Установка приборов по углам потолка, где каждый из светильников будет направлен в определенную зону.

Галогенные лампы

Сейчас все чаще предпочитают использовать именно такие светильники. Они:

  • Не боятся влаги, воды;
  • Обладают компактными размерами;
  • Обеспечивают эффективное свечение;
  • Расходуют немного электроэнергии.

Тем не менее, использовать их не всегда просто. Довольно часто встречаются изделия, функционирующие исключительно при 12 вольтах. Потому монтаж их в ванной потребует установки специального трансформатора. А его стоимость очень высока, из-за чего бюджет способен существенно пострадать.

Экономить тут мы вам не советуем на покупке дешевого трансформатора или лампочек. Нынешние бюджетные изделия из Китая очень шумные (если мы говорим про трансформатор), а самих лампочек хватает на короткий промежуток времени. Плюс порой с эффективностью расхода электричества у них возникают серьезные проблемы.

Хороший же трансформатор хоть и стоит дорого, зато служит долго, надежно, функционирует тихо, плюс часто сам играет декоративную роль благодаря презентабельному внешнему виду. Хотя отыскать галогенки, работающие при 220 вольтах можно. Нужно просто пройтись по магазинам и внимательно изучить ассортимент. На сегодняшний день выделяют два видна галогенок:

  • Встраиваемые;
  • Открытые.

Встраиваемые устанавливаются на подвесные потолки, материал которых не важен. Некоторые лампы можно использовать при монтаже в перекрытия. Как правило, световой пучок у них направлен в пол, но это не всегда рационально. Вот почему в большинстве случаев применяют точечный свет в ванной, где у ламп регулируется угол поворота.

Зонирование светом

Фото ванной комнаты, где освещение создает несколько зон

Во многих помещениях применяется зонирование, и ванная комната исключением не выступает. Отдельного внимания тут заслуживает зона возле зеркала, поскольку она является рабочей. Здесь человеку важно иметь возможность детально себя рассмотреть при чистке зубов, бритье, нанесении макияжа.

Потому свет в ванной для данной зоны должен отвечать определенным нюансам.

  1. Источник света должен быть ярким. При этом не допускается ослепление, дары света в глаза. Используется рассеянный свет, как оптимальное решение.
  2. Подсветку зоны у зеркала лучше всего выполнить при помощи двух светильников, которые располагаются симметрично. За счет этого распределяется свет, но не наблюдается световых переходов.
  3. Если зеркало достаточно широкое, тогда приборы свечения следует распределить горизонтально вдоль зеркала, при этом высота относительно пола должна составлять около 2 метров.
  4. При использовании среднего по размерам зеркала наиболее оптимальным способом обеспечить эффективную подачу света — это монтировать приборы по периметру.
  5. Можно закрепить лампу к самому зеркалу, избежав сверления. Для этого используется клей, двухсторонний скотч.

Как вы видите, свет — это целая наука, для постижения которой стоит внимательно изучить все нюансы и особенности.

То же самое можно сказать про свет в туалете, поскольку здесь также требуется повышенный комфорт, создание приятной атмосферы, отсутствие ослепляющего света.

Выбирайте приборы освещения грамотно, предусматривайте способы его монтажа заранее. К примеру, если планируется установка в подвесной, натяжной потолок, проводку следует подвести еще на этапе монтажа каркаса.

При зонировании помещения за счет работы различных светильников, не забудьте про важность отведения группе приборов своего отдельного выключателя. Так вы сможете регулировать свет, делать различные комбинации, плюс экономить электроэнергию.

Конечно же, ни в коем случае не забывайте о первостепенных правилах безопасности. Работа с электроприборами требует определенных навыков и знаний. Если вы в этом вопросе не разбираетесь, у вас отсутствует желание или время на решение подобных проблем, обратитесь к специалистам. Они-то уж точно знают про роль сечений проводов, про правила полюсов, заземление и так далее.

tavannaya.ru

Освещение в ванной комнате — делаем красивым безопасным и надежным. Видео.



Здесь следует отметить, что создание освещения в середине ванной имеет свои особенности, которые в основном проявляются в соблюдении необходимых правил безопасности.

В первую очередь эти особенности обусловлены условиями, которые наблюдаются в середине этого типа помещения. Как известно, здесь постоянно используется большое количество воды.

Она необходима для полного и частичного мытья тела. Во время этого процесса могут образовываться различные брызги, которые могут попадать на любой предмет. Конечно, когда вода попадет на светильник и будет иметь контакт с электричеством, то ничего хорошего из этого не получится.

Также в ванной комнате постоянно образуется большое количество пара, что также является негативным для любой электрики. Учитывая такие условия, требования к электропроводке и светильникам являются более высокими.

Требования к светильникам

В первую очередь, освещение в ванной комнате должно создаваться из тех светильников, которые обладают защитой от воды. Другими словами они не должны бояться контакта с водой и не должны допускать ее проникновения вовнутрь себя.

Вода не должна контактировать с теми элементами, через которые проходит ток. Каждый светильник должен иметь маркировку как минимум IР24. Это означает то, что его конструкция является водонепроницаемой.

Также каждый светильник, который будет монтироваться в ванной комнате и который будет частью системы освещения, должен обладать защитным плафоном. Каждый элемент, сделанный из металла, должен быть покрыт защитным слоем. Этот слой убережет металлические элементы от коррозии.

Зоны комнаты с наличием ванны



Требования к устройствам, которые создадут освещение в ванной комнате, также зависят и от того, в какой части помещения эти устройства находятся. В общем, можно выделить четыре основных части:

  • зона с наибольшим уровнем влажности. В ней находятся душевая кабина или ванна, а также раковина. Здесь постоянно протекает вода и устройства для подачи света должны обладать защитой не менее IP674. При этом желанным является установка светильников с 12-вольтными лампами. Такое освещение в ванной комнате является безопасным для человека;
  • зона, которая окружает вышеназванную. Ее ширина составляет 60 см от края раковины или душевой кабины. Высота равняется 2,25 метра. Здесь также существует большая вероятность попадания брызг и капель воды. Осветительное устройство должно обладать защитой не менее IP452. Также рекомендуется использовать низковольтные лампочки;
  • третья часть ванной, которая нуждается в освещении и имеет невысокую влажность, находится на расстоянии 60 сантиметров от раковины и душевой кабины. Сюда могут попадать только капли, поэтому светильник может иметь маркировку IP242.
  • последняя часть находится на расстоянии трех метров от главных элементов нашего помещения. В эту зону могут проникать конденсат или пар. Прибор для создания света может обладать маркировкой IP011. Однако будет лучше, если эта защита будет не меньше IP242.

Как осветить ванную комнату

Типы освещения

Как видно, осветительные приборы могут устанавливаться в разных местах ванной и таким образом могут образовывать определенный тип освещения. Этих типов несколько, а именно:

  1. Верхнее освещение.
  2. Рабочее.
  3. Нижнее.

Если говорить о верхнем типе освещения, то он представляет собой осветительные приборы, которые монтируют на потолке ванной (можно увидеть на фото ниже).

подвесные потолки в ванной. Вариант освещения
освещение ванной комнаты потолочное

На потолок можно монтировать, как несколько светильников, так и одну люстру. Все зависит от размеров и ваших желаний. Так, если ванная комната является маленькой, то система освещения может быть представлена одной люстрой.

Она будет размещаться по центру. В больших помещениях для мытья следует позаботиться о том, чтобы в первой или второй зоне было устройство для подачи света. Это необходимо для достаточной освещенности места мытья.

Что касается рабочего освещения (его фото приводится ниже), то оно монтируется в той части ванной, где находятся зеркало, полочки и умывальник.

Как осветить умывальник в ванной

Эксперты рекомендуют создавать подсветку зеркала с помощью двух световых устройств, которые будут находиться над ним. При этом было бы очень хорошо, если бы эти устройства размещались на гибких кронштейнах.

Это позволит направлять свет в нужном направлении. Также можно использовать и светодиодную ленту, которая может размещаться за зеркалом и над умывальником.

Нижнее освещение состоит из тех световых устройств, которые монтируются на пол и нижнюю часть стен ванной комнаты (также подается на фото).

Декоративная подсветка пола в ванной

По сути дела, большой пользы от таких источников света нет. Они являются отличным инструментом декора и украшения внутреннего интерьера. Такая подсветка создается с помощью иллюминаторов и фонариков. Они освещают ниши, ступени, пьедесталы.

Итак, вы ознакомились с функциональными и некоторыми техническими особенностями создания системы подачи света в ванную, и теперь вы можете определиться с тем, какое освещение можно сделать в этой комнате.

Важным является и то, какие источники света будут использоваться для освещения ванной комнаты, которая может быть как маленькой, так и большой. Так, можно использовать классические лампы накаливания, светодиодные, галогенные и люминесцентные лампы.

Полезный совет: наиболее предпочтительным вариантом является использование светодиодных лампочек. Они являются наиболее безопасными и могут работать более десяти лет.

Конечно, выбор источника светового потока зависит от вас.

Расчет мощности осветительных устройств

В дальнейшем мы рассмотрим процедуру монтажа всей системы освещения внутри ванных комнат. Все начинается с разработки проекта и подсчета мощности всех светильников и приборов, которые будут использоваться в этом помещении.

Первоочередное внимание должно падать на определение уровня освещенности комнаты. Здесь имеется в виду то, сколько люмен должны создавать все светильники.

Для определения этой величины следует воспользоваться таким документом как «Строительные нормы и правила СНиП 23-05-95». В нем указано, что освещенность в ванной должна составлять 50 люмен на квадратный метр.

Вашей задачей является умножение этой величины на площадь помещения (площадь должна быть определена в квадратных метрах). Так вы узнаете общее количество люмен. После этого вам нужно определиться с типом используемых лампочек и выяснить, сколько люмен выдает один ватт этих лампочек.

Для определения мощности освещения ванной комнаты, организация которого может предусматривать различные варианты, нужно разделить общее количество люмен на количество люмен, которое может создаться одним ваттом определенной лампочки. Дальше уже определяются с количеством лампочек и светильников.

Требования к проводам и установка кабелей

К общей мощности осветительной системы приплюсовывает мощность электроприборов (стиральной машинки, бойлера и т.д.). Конечную цифру разделяют на 220 Вольт и таким образом определяют нагрузки на проводку. Исходя из этого, подбирают кабели с необходимым сечением.

В общем, для проводки тока в помещение нашего типа используют медный кабель с сечением, большим 2,5 кв. миллиметров, или алюминиевый провод с сечением, большим 4 кв. миллиметров.

Проводка в ванной, которая буде подавать ток для точечного или общего освещения, должна быть только скрытой. То есть она устанавливается в штукатурку.

Полезный совет: в середине комнаты для мытья надо размещать только проводку. Никаких распределительных коробок здесь устанавливать нельзя. Они устанавливаются в другой комнате.

Каждый светильник и электрический прибор надо заземлять. Также специалисты рекомендуют использовать УЗО. УЗО отключит ток при наличии замыкания.

При прокладке кабелей нужно сделать так, чтобы было несколько кабелей и каждый из них питал определенную систему. Так, один может поставлять ток к светильникам, другой - к электрическим приборам. К каждому такому проводу нужно подключать автоматический выключатель.

Проводка кабелей в ванной комнате для создания освещения, способы оформления которого можно увидеть на разных фото, может осуществляться с использованием гофры.

Для закрепления провода в гофре через каждый метр наносят небольшое количество гипса. Очень удобно монтировать гофру в специальные зажимы. Последние закрепляются в штробах.

После прокладки проводки приступают к монтажу всех светильников. Если в них используются низковольтные лампочки и имеется надобность в блоке питания, то эти блоки также надо устанавливать за пределами ванной комнаты.

Видео. Пример организации освещения в ванной комнате



Светящийся потолок как основное освещение любой комнаты: все нюансы и последовательность монтажа Освещение в бане - правильная организация и установка Плюсы и минусы, а также особенности организации точечного освещения в своей квартире Качественное и экономное освещение гаража.

electricadom.com

Расчет освещения в ванной своими руками

Выбираем освещение для ванной комнаты

На данный момент варианты освещения ванной комнаты достаточно широко представлены в сети интернет. Но к сожалению, далеко не все из них отвечают не только нормам освещения, но и элементарным требованиям техники безопасности.

Поэтому если вы ставите перед собой цель создать не только красивое и функциональное, но и экономичное и безопасное освещение ванной, то наша статья для вас.

Требования, предъявляемые к электрической сети ванной комнаты

Прежде всего давайте остановимся на требованиях, предъявляемых к электрической сети ванной комнаты. Эта комната имеет повышенную влажность, что не совсем согласуется с электрической энергией. Поэтому нормы к ванной комнате предъявляются достаточно жесткие.

Нормы освещенности в ванной комнате

Прежде всего остановимся на нормах освещённости в ванной. Ведь для комфортного нахождения в этой комнате должен быть обеспечен минимально необходимый уровень освещенности. Каковы эти нормы мы и постараемся разобраться.

Согласно п.2.39 ВСН 59 – 88 в ванной комнате должен быть установлен как минимум один светильник над входом в помещение, а также светильник над умывальником. По мнению разработчиков строительной документации, этого будет вполне достаточно для обеспечения минимального уровня освещенности в комнате.

А каковы они минимальные нормы освещенности для ванной:

  • Обычно расчет освещения ванной отталкивается от СанПиНа 2.2.1/2.1.1.1278-03. Который гласит, что уровень общего освещения в ванной комнате должен быть не менее 50лк. Причем нормируемой поверхностью является пол помещения.

Местное освещение умывальника в ванной

  • В то же время ВСН 59 – 88 оговаривает, что норма в 50лк соответствует освещению при использовании люминесцентных ламп или так называемых экономок. Если же используются лампы накаливания, то норма составляет 20лк.
  • Кроме того, в ВСН 59 – 88 отдельно оговаривается и норма освещенности умывальника. Согласно этого документа она должна составлять не менее 100лк при использовании люминесцентных ламп, и 50лк при использовании ламп накаливания.

Нормы расположения электрооборудования в ванной комнате

Отдельным вопросом является расположение светильников, розеток (см. Установлена в ванной розетка: как сделать ее безопасной) и другого электрооборудования в ванной комнате. Здесь вступает в силу ГОСТР 50571.11-96, который делит помещение ванной комнаты на отдельные зоны. Согласно ГОСТР 50571.11-96 все помещение ванной комнаты делится на 4 зоны по электробезопасности.

Каждая из этих зон предъявляет собственные нормы по защищенности устанавливаемого оборудования:

  • Зоной номер 0 называется внутренняя полость ванной, душевого поддона или умывальника. Зоной номер 1 называется вертикальная плоскость, ограниченная краями ванной или поддона душевой кабинки.
  • Зоной номер 2 называется условная плоскость на расстоянии до 60 см от зоны 1. И зоной номер 3 называется плоскость удаленная от зоны номер 1 более чем на 60 см. В зависимости от геометрии ванной комнаты и типа душа эти зоны могут изменятся. Более детально с зонами по электробезопасности в ванной комнате вы можете познакомится на фото.

Зоны по электробезопасности в ванной комнате

Для нас эти зоны важны для выбора типа электрооборудования устанавливаемых в ванной комнате. Дело в том, что п.7.1.47 ПУЭ (Правила устройства электроустановок) четко регламентирует какой тип защиты должен быть у каждого электроустановочного аппарата или светильника, установленного в них.

Так для зоны номер 0 можно применять электрооборудование с классом защиты не ниже IP×7. Для зоны 1 этот класс защиты должен быть не ниже IP×5. В зоне два следует применять электрооборудование с уровнем защиты не ниже IP×4. И только в зоне три уровень защиты может не превышать IP×1.

Обратите внимание! Все электрооборудование имеет так называемый класс защиты от пыли и влаги. Он указан в паспорте любого электрооборудования и обозначается аббревиатурой «IP». Последующая цифра обозначает уровень защиты от пыли и чем она выше, тем выше степень защиты. Но так как в данном случае она для нас не важна, мы привели символ «×». Вторая же цифра обозначает уровень защиты от влаги. И здесь тоже чем выше цифра, тем выше цена и уровень защиты от влаги.

И еще одним пунктом влияющем на расположение электрооборудования в ванной является п.7.1.48ПУЭ. Он запрещает устанавливать розетки и выключатели ближе чем в 60 см от дверей душевой кабинки.

Нормы обустройства электрической сети ванной комнаты

Кроме приведенных выше норм есть еще гласные и негласные правила обустройства электрической сети в ванной комнате.

Их мы рассмотрим отдельно:

  • Прежде всего следует помнить, что согласно п.7.1.52 ПУЭ в ванных комнатах запрещается монтировать щиты управления и устанавливать другую управляющую аппаратуру. Исходя из этого сеть следует продумывать так, дабы распределительные коробки располагались вне помещения ванной.

Обратите внимание! Если вы имеет раздельную ванную и уборную, то в последней так же запрещено обустраивать распределительные коробки. Поэтому вопрос их размещения следует продумать за ранее.

  • Теперь коснёмся правил установки розеток в ванной комнате. Дело в том, что п.7.1.48 ПУЭ разрешает их устанавливать только при наличии в сети разделительного трансформатора либо автомата УЗО. Причем ток срабатывания автомата УЗО четко регламентируется и составляет 30мА.

Розетки со встроенным устройством УЗО

  • Вариант установки разделительного трансформатора достаточно дорогостоящ и сложен в реализации. Поэтому наша инструкция советует его сразу отмести. Вариант с установкой автомата УЗО значительно проще. Его можно установить в распределительном щитке, сразу после группового автомата освещения ванной.

Обратите внимание! Сейчас на рынке достаточно широко представлены розетки со встроенным автоматом УЗО. Они так же вполне могут быть применены. Особенно часто их используют, когда розетка в ванной устанавливается в уже смонтированную сеть. Но при условии монтажа с нуля автомат УЗО лучше расположить в распределительном щите.

  • Что касается установки выключателя общего освещения в ванной, то тут нам на помощь приходит п.8.15 ВСН 59 – 88. Он регламентирует установку выключателя общего освещения вне помещения ванной.
  • Согласно п.7.1.51 ПУЭ он должен быть установлен на входе в помещение со стороны дверной ручки. При этом высота его расположения должна быть не выше 1 метра от пола. В отдельных случаях разрешается установка выключателей с управлением на веревке.
  • Теперь остановимся на вопросе проводки. Выбор освещения ванной должен предполагать использование скрытой проводки. Ведь согласно п. 7.1.40 ПУЭ при использовании открытой проводки следует пользоваться только кабелем. Отдельно отметим, что в любом случае для защиты провода от механических повреждений запрещается пользоваться металлической трубой, гофрами и коробами (см. Как собрать короб для проводов металлический).

На фото представлена подсветка ванной

  • Некоторые современные ванные, джакузи и душевые кабинки имеют декоративную подсветку. Обычна она выполнена от сети напряжения 12В. В этом случае вам потребуется установка трансформатора 220/12В. Монтировать его следует за пределами ванной комнаты.

Основные аспекты планирования освещения в ванной комнате

Но чтоб наше освещение в ванной расчет которого мы пытаемся сделать, принесло эстетическое удовлетворение, необходимо нечто большее чем просто соблюдение правил и норм. Необходима установка и выбор правильных светильников, оптимизация системы их управления и конечно же правильная компоновка светильников.

Ответить на все эти вопросы можно только исходя из площади помещения, компоновки мебели и аксессуаров, а также многих других аспектов. Но привести основные правила выбора освещения в ванной вполне возможно.

Общее освещение в ванной комнате

Итак:

  • Прежде всего остановимся на общем освещении. Оптимальным считается вариант вертикального освещения, когда свет струится с потолка. Для этого можно использовать установленные на потолке люстры, точечные светильники или подсветку глянцевого потолка отражение света от которого дает великолепный рассеянный свет в комнате.
  • Использовать для основного освещения можно и бра. Только в этом случае следует предусмотреть сразу несколько точек их установки. Ведь особенность бокового освещения в том, что оно создает слишком много теней. В результате от одного – двух светильников освещение будет казаться недостаточным.
  • Зоны освещения в ванной обязательно имеют местное освещение. Обычно оно монтируется над умывальником. Там же обязательно присутствует зеркало. Если помещение ванной достаточное для обустройства нескольких мест ухода за собой, то местное освещение оборудуется на каждом из них.
  • Для местного освещения очень важно качество. Поэтому крайне желательно полностью избавится от теней. Добиться этого можно за счет комбинированного освещения. То есть освещения, которое падает на человека сверху, снизу и с боков. В идеале же освещение должно падать от зеркала.
  • Но это идеальный вариант. Обычно комбинированного освещения достигают за счет установки светильника общего освещения над умывальником и установки двух светильников местного освещения по бокам от зеркала.
  • Зональное освещение в ванной комнате может быть выполнено в помещениях большой площади. Обычные ванные комнаты обычно не располагают должной площадью. В качестве зоны подсветки обычно используют джакузи, ванную или зону умывальников.
  • Для зональной подсветки используют светильники направленного освещения, вмонтированные в пол светильники, а также разнообразные декоративные светильники.

Зональное освещение в ванной комнате

  • Если вы хотите создать декоративное освещение в ванной комнате своими руками, то вам помогут диодные ленты, светильники подсветки и декоративные светильники. Они должны подсвечивать оригинальный дизайн потока или стен. Иногда они выполняются для подсветки элементов декора.
  • Но декоративную подсветку следует использовать весьма осторожно. Дело в том, что в небольших помещениях с ее помощью вряд ли удастся добиться привлекательных результатов. Ведь дополнительная подсветка будет теряться на фоне общего освещения.
  • Если же применить эффект затемнения определенных участков, для выделения декоративной подсветки, то перепад освещенности в комнате создаст негативный эффект. Кроме того, это негативно влияет на глаза и общее восприятие комнаты.
  • Отдельным вопросом часто становится цвет освещения в ванной. Мы вам советуем использовать белый и желтые тона. Красные, синие и тому подобные тона могут использоваться для декоративного или зонального освещения, но основное и местное освещение должно быть белым.
  • В большой степени это связано с цветопередачей. И хотя для ванных комнат этот параметр не нормируется он является очень важным для ощущения комфорта. Особенно это будет актуально для женщин если они наносят макияж в ванной комнате.

Вывод

Как видите сеть освещения в ванной комнате предъявляет массу требований. Но эти требования оставляют возможность для вашей фантазии. Главное правильно совместить эти два параметра и у вас наверняка все получится.

А видео на страницах нашего сайта поможет вам подобрать освещение ванной комнаты, которое бы отвечало всем вашим требованиям, либо подаст вам несколько оригинальных идей для вашей комнаты.

elektrik-a.su
