Откатные ворота по рельсу своими руками

Главная » Разное » Откатные ворота по рельсу своими руками

Ворота своими руками: чертеж и монтаж откатных ворот

Откатные ворота или как их еще называют, сдвижные – это очень сложный механизм. Но из-за своего удобства он очень популярен как на территориях промышленных объектах, так и на территории частных домов.

Их изготовляют множество производителей вместе со всеми комплектующими. А квалифицированные работники смогут быстро и грамотно произвести их монтаж. Но, тем не менее — лучше всего, когда ставятся откатные ворота своими руками, что очень возможно.Но прежде чем заняться монтажом, нужно знать какую конструкцию они имеют.

Подвесные

Подобные ворота чаще всего применяются на въездах предприятий и других охраняемых территориях. Такая конструкция состоит из монтированной металлической балки, которая устанавливается на высоте крупного грузовика, для возможности его въезда и роликовых шарниров, на которые подвешивается полотно. Это одна из самых надежных конструкций, что применяется уже несколько лет.

Откатные ворота по рельсу

Очень простая конструкция, которая и в меру надежна. Полотно их стоит на роликах и ездит по специальной рельсе, которая установлена на земле. Но стоит отметить, что для России подобная конструкция не является хорошим конструкторским решением. Ведь такие природные невзгоды, как снегопад, к примеру, могут заблокировать работу ворот «рельсового» типа. А заставить их работать так, как прежде, иногда бывает очень трудно.

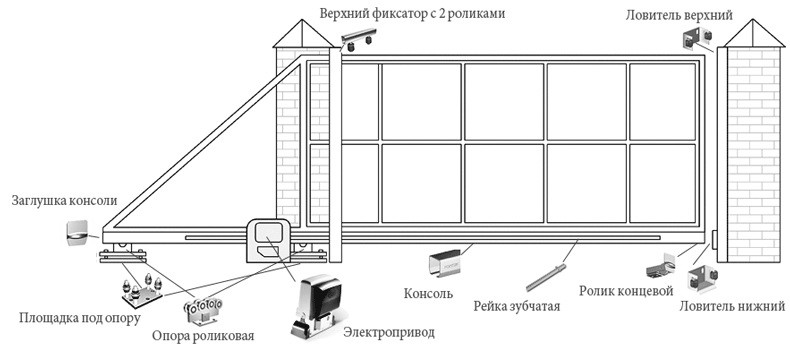

Консольные

Одна из самых сложных конструкций — это консольная. Полотно таких ворот не контактирует с поверхностью, а весит на консольных роликовых блоках с помощью направляющей балки.Подобный вид имеет следующие преимущества:

Отсутствие открывающихся створок, что уменьшает полезную площадь территории. Если открыть такие их случайно, то исключается вариант повреждения транспортного средства, которое стоит перед ними.
Проем не имеет нижних и верхних ограничений по размерам.
Все элементы качения, что обеспечивают работу такой конструкции, находятся внутри балки. Поэтому исключается шанс их повреждения за счет влияния погодных либо каких-то других факторов.
Достаточно простая конструкция. Чтобы привести ее в движение не нужно нанимать какого-то квалифицированного работника.
Очень крепкий фундамент консоли с продуманной системой удержания полотна. Это хорошо помогает им выдержать даже сильные ветровые нагрузки.

Умеренное расстояние от поверхности земли. Это никогда не нарушит работу конструкции даже в самые сильные снегопады.

Планирование установки

Прежде чем переходить к установке откатных ворот, нужно учесть много факторов и ситуаций, чтобы позже не возникло никаких трудностей в этом деле.

Откатные ворота двигаются по прямой линии. А это значит, что нужно рассчитать нужный участок свободного места.
На этом участке не должно быть каких-либо неровностей поверхности рельефа, которые будут в будущем мешать перемещению. Если же подобные неровности есть, нужно в любом случае их устранить.
Помимо неровностей поверхности, не должно также быть и каких-либо калиток, которые тоже будут мешать перемещению ворот. Лучше сделать их с противоположной стороны либо заказать со встроенными калитками.
Если устанавливать откатные ворота своими руками на территории участка, заезд на который происходит с узкого переулка, то нужно увеличить проем. Таким образом, любому транспортному средству будет проще въехать без каких-либо затруднений.Если все вышеперечисленные факторы учтены, то можно устанавливать ворота своими руками.

Технологический процесс установки

Для того чтобы установка прошла правильно, нужно придерживаться определенного технологического процесса, который состоит из нескольких основных этапов.

Основные этапы установки

1. Этап первый. К этому этапу относятся подготовительные работы, в которые входит оценка места установки конструкции. Если давать оценку месторасположению, то следует обратить внимание на следующее:

Если установка происходит на месте старых ворот, которые имели совсем другую конструкцию, то нужно оценить наличие и состояние опорных столбов. Смогут ли они быть еще пригодны для дальнейшей эксплуатации или их нужно заменить на новые.

Если по какой-либо причине старые столбы использовать нельзя – нужно возводить новые. А для их строительства нужна яма под фундамент. Приблизительные ее габариты – 50×200 см. Важно знать! Подобная яма под фундамент должна находиться впритык у столба, и идти параллельно забору.
Очень часто возводятся кирпичные столбы, которые очень практичны. Перед началом их строительства нужно сделать закладные элементы с помощью стальных пластин 100×100 мм и толщиной от 5 мм. Предпочтительно по три таких пластины на один столб. При этом верхняя пластина размещается на внутренней стороне столба впритык к краю, который будет ближним к проему. Нижняя пластина должна расположиться аналогично верхней, но на расстоянии от 20 см от нулевой отметки. «Ноль» — это уровень въезда. Ну и понятно, что средняя пластина размещается посередине между нижней и верхней.
Также важно определиться с полотном. В зависимости от того, каков будет их вариант – это повлияет на последующие используемые силовые элементы.
Кажется, вроде уже все подготовлено и согласовано. Но есть еще кое-что, что нужно учесть перед началом строительства.

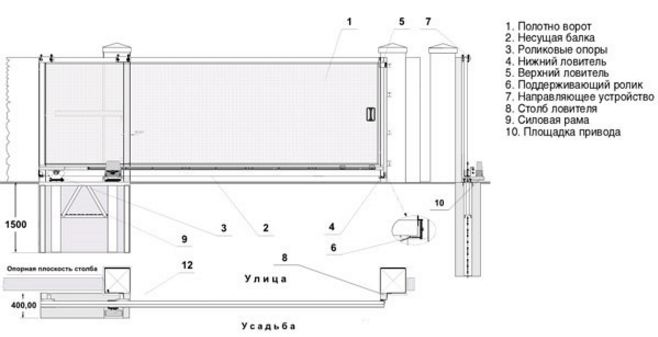

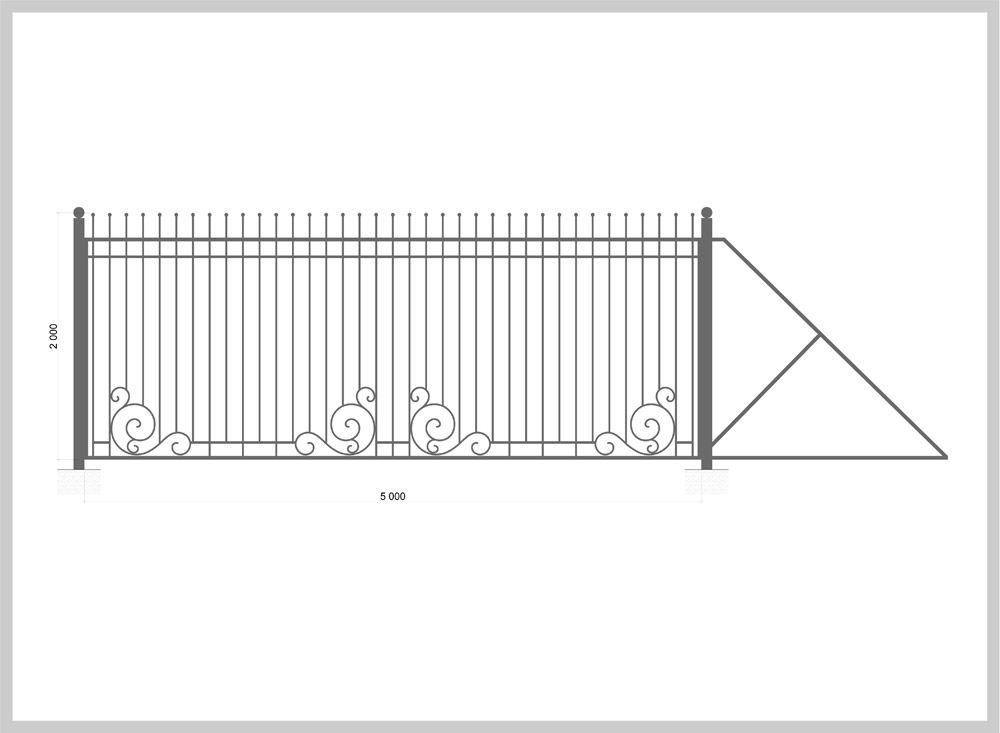

Перед закупкой всех необходимых комплектующих нужно составить чертежи со спецификацией. На этих чертежах указываются нужные размеры, их дополнительные габариты, и приводится количество необходимого материала. В случае если с этим ничего не получится, то можно поискать подобные чертежи в интернете или заказать.

2. Этап второй. К этому этапу относятся разметочные работы. В этот этап входит определение уровня нулевой разметки, за которую принимается уровень поверхности при въезде. Подобные отметки проводятся засечками на одном столбе, а затем переносятся на другой столб с помощью уровня. Чтобы зафиксировать отметки на будущее, можно обтянуть столбы шнуром на уровне засечек.

3. Этап третий. Непосредственно строительство фундамента. Для того чтобы нагрузки от веса конструкции в состоянии покоя или при движении, воспринимались столбами нормально – нужно провести монтаж фундамента. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропровод, нужен швеллер длиной в 200 см. Для начала нужно выкопать яму, которая прилегает к опорному столбу о которой говорилось ранее. Глубина ее определяется соотношением промерзания грунта в зимний период. Обычно, глубины в 150 см достаточно.

Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса с квадратным сечением (арматура №16). Для поперечной связи можно использовать арматуру № 10 и 12.

Важно знать! Швеллер укладывается впритык к несущему столбу параллельно линии движения ворот. В помощь по его установке может пригодиться натянутый ранее шнур. Если планируется использование электропровода с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке нужных кабелей.

Их лучше прокладывать в трубе из полиэтилена или гофтрубе.

4. Этап четвертый. Изготовление полотна. В процессе этого этапа происходит сварка всех необходимых элементов полотна. Если нет опыта в сваривании металлопроката, то можно обратиться за помощью к специалистам.

5. Этап пятый. Финальный этап, в ходе которого происходит монтаж. Если ставить откатные ворота своими руками, то для этого процесса необходимо:

Установить консольные конструкции на смонтированный ранее швеллер. Для их монтажа необходимо отрегулировать положение по высоте и по горизонтали.
Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. При этом верхние гайки затягиваются не очень крепко.

На фундаменте нужно отметить положение монтажных пластин.
Размечается положение второй опоры. Нужно измерить общую длину ворот и удалить из этой длины приблизительно 10 см. Полученное расстояние нужно отложить от начала ответного столба параллельно линии швеллера.
На высоте от 15 до 20 см на расстоянии 2–3 см от ответного и несущего столбов натягивается шнур, параллельно линии движения ворот. Это нужно для обозначения положения касательной до края несущей балки.
В несущую балку помещаются роликовые каретки, которые потом сдвигаются ближе к середине.
Проверка хода ворот по вертикали и горизонтали, которая осуществляется в закрытом положении. В случае необходимости проводится дополнительная регулировка.
На заднюю часть балки монтируется заглушка.

Монтируются направляющие устройства.
Ворота выкатываются в положение — «полное закрытие». На месте, где они остановились, намечается место для крепления нижнего упора. После того как он будет вмонтирован, опять проверяется ход движения.
Похожим образом монтируется и верхний упор.

Когда пройдены все пять этапов – все должно двигаться правильно и грамотно фиксироваться в крайних положениях. После этого можно провести зачистку, покраску и нанести защитные покрытия.

Интересные статьи в помощь

Откатные ворота по рельсу своими руками: чертежи и инструкции по монтажу

Откатные ворота по рельсу своими руками – это самый простой способ оборудовать проезд на территорию промышленного, гражданского объекта и другого типа частного участка. Конструкция достаточно популярна благодаря возможности эксплуатации в стесненных условиях – они подходят как для узких, так и для чересчур широких проемов. Створка сдвигается в одну из сторон и подразумевает наличие свободного бокового пространства параллельно забору (значение в среднем составляет одну ширину проема). Провести монтажные работы намного проще и дешевле, чем установить, например, ворота другого типа — консольные или секционные.

Ворота перемещаются по рельсу

Также несомненным преимуществом откатных ворот считается возможность установки при ограниченном для въезда и поворота автотранспорта пространстве со стороны улицы или двора. Известно, что чем уже улица, тем более широкими надо делать ворота. Это необходимо, чтобы не возникало неудобств при выезде или въезде транспорта.

Принцип работы

Откатной конструкции ворота рельсового типа отличаются в устройстве и функциональном оснащении. Однако, основной опорный элемент, обеспечивающий движение роликового механизма – это направляющая рельса, которая обычно выполнена из прочной стальной балки, установленной и закрепленной в фундамент проема на нулевом уровне или немного выше.

Роликовые блоки приваривают к нижнему краю полотна створки и устанавливают на направляющий рельс, чтобы они легко катились и обеспечивали легкое плавное движение при открытии или закрытии ворот.

Для достижения устойчивого вертикального положения устанавливают верхний удерживающий ролик на боковом столбе или верхней части рамы.

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Качественно сделанная направляющая рельс откатных ворот – это определенной формы балка, изготовленная из прокатанной профильной трубы высокого качества из специальной черной или оцинкованной стали. При монтаже откатных ворот на рельсе стандартного размера рекомендуется использовать цельную балку профильного сечения, длиной от 150 -200% ширины проема. Хотя удлинить ее не сложно — достаточно аккуратно сварить два отрезка направляющего рельса.

Размеры направляющих балок бывают различными и должны соответствовать габаритам проема и весу створки. Направляющие балки (рельсы) имеются в продаже чаще всего стандартного размера — длина 4, 5, 6 или 7 метров, что дает возможность подбирать направляющий профиль для своего конкретного случая.

Для определения подходящего размера рельс необходимо измерить ширину проема и определить максимально возможный вес полотна. Примером может быть, когда:

Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

Как сделать сдвижное устройство

Необходимые инструменты

Сварочный аппарат;
Шлифовальный круг или болгарка;
Заклепки, саморезы, болты;
Дрель и набор сверл;
Рельса;
Заводской набор фурнитуры;
Ролики.

Схема сдвижного портала

Закладываем основу

Чтобы установить откатные ворота своими руками, надо начать с монтажа рельсы или аналогичного по действию двигательного механизма.

Для начала нужно проложить рельсу, создавая тем самым навесной каркас. В случае, если его раньше не было, то надо создать слой из сухой цементной смеси. Для этого смешайте песок и цементный порошок, а затем уложите смесь непосредственно в заранее подготовленный котлован. Полейте площадку проточной водой и подождите, пока она затвердеет. Для оперативного монтажа механизма просто втолкайте рельсу в цементный раствор, используя резиновый молоток.

Следующий этап заключается в установке конструкции на подшипники. Также, как вариант, можно использовать плавающие рельсы, которые не изменяют принцип устройства механизма, но требуют смазки солидолом всех рельс и частей механизма, вовлеченных в процесс движения в будущем.

Изготавливаем створку

Самый простой и доступный вариант — использовать металлический утолщенный профильный лист. Если есть возможность выбрать размер, то лучше всего отдать предпочтение метровой ширине, так как она более удобна для соединения листов между собой.

Стандартный профнастил

Соединять листы можно при помощи заклепок, а для ускорения процесса использовать инструмент — заклепочник. Наиболее практично приобретать все материалы комплектно, ведь Вы обезопасены от ошибок с размерами и надежности эксплуатации, завод производитель заботится об этих аспектах, и Вы сможете быть уверенными в правильности покупки. Если ворота, а, соответственно, и используемый профиль, размером более двух метров, то следует ровно посредине набить удерживающую планку для удержания всего груза и снятия нагрузки с металлического профиля.

Способ обшивки и основные составляющие

Инструкция по монтажу

На этом этапе необходимо сперва установить навес для удержания всего механизма. Чаще всего – это профилированный металл с маленькими металлическими шариками, гарантирующие плавное движение створки по установленному механизму.

Для верхнего подвеса сначала устанавливаются ролики или подпорки, а уже после этого производят закрепление на подвесе. Подвесным механизмом может стать поперечная балка с вогнутыми концами.

Важно! Необходимо чтобы балки были забетонированы приблизительно на 1 м в глубину – это гарантия, что ворота не будут расшатываться. Кроме того эти балки можно будет использовать для укрепления конструкции и в последующем — защиты от взлома.

Монтаж откатного по швеллеру полотна

Источник: http://rusograda.ru/vorota/otkatnye-vorota-po-relsu-svoimi-rukami

Ворота откатные по рельсу: альтернатива консольным воротам — Ворота своими руками

Откатные ворота обычно делят на виды по различным критериям – материал, из которого сделана створка, количество створок и т. д. Если же делить их по типу конструкции, то все раздвижные ворота можно разделить на такие виды:

— консольные откатные ворота;

— откатные ворота по рельсу (монорельсу).

Если о первом типе ворот написано уже массу статей, то о втором нужно поговорить отдельно. Этим и займемся в рамках данной статьи.

Раздвижные ворота по рельсу – это разновидность (тип) ворот, которые движутся по монорельсу (уголку), установленному в земле в проеме ворот. Ролик прикрепленный к низу створки ворот, движется по этому уголку. Вам не стоит волноваться о компонентах – как для консольных, так и для рельсовых ворот используется практически одинаковая фурнитура лишь с небольшими особенностями.

Монорельсовые откатные ворота имеют свои преимущества:

— створка не будет провисать ни при каких условиях, что бы ни случилось, ведь она всегда имеет опору на ролик, который ходит по уголку;

— такая раздвижная система стоит сравнительно немного, что обусловлено простотой ее конструкции.

Недостатками данной конструкции является:

— необходимость иногда чистить монорельс от грязи, песка, пыли и т.д.;

— небольшое выступание рельса над уровнем земли, это не очень мешает проезду автомобилей, но все же создает пусть и незначительную, но помеху, это следует учесть ;

— не такой привлекательный внешний вид, как у консольных ворот (хотя это, естественно, довольно субъективно), которые совсем не касаются земли (хотя это, конечно, дело вкуса).

Теперь давайте разберемся в таком вопрос: кому и зачем может понадобиться устанавливать ворота откатные по рельсу? Однозначного ответа на этот вопрос найти не удастся, все зависит от каждого конкретного случая. В первую очередь значение имеет то, на каком объекте вы планируете установку раздвижных ворот, как часто вы будете ими пользоваться и т.д. Например, такой тип ворот идеально подойдет тем, кто хочет установить откатную систему на заводе, предприятии, крупном склад, где очень широкий проезд, а кроме того необходимо поддерживать высокую интенсивность проезда транспорта. При этом внешний вид ворот в таких случаях обычно не учитывается. Так можно быть уверенным, что ворота способны работать с высокой эффективностью, то есть смогут выполнять в день большое количество циклов открытия и закрытия, при этом для многих важным остается вопрос стоимости. Хочется ведь и хорошую качественную откатную систему получить, и при этом потратить минимально денег. Так что тут опять подобный тип ворот станет просто находкой. Если же на вашем предприятии проем совсем уж большой – от 10 метров и более – возможно, имеет смысл установить двухстворчатые ворота по рельсу. Для этого просто придется купить два комплекта фурнитуры и автоматики.

Также если вы живете на узкой улице, или вам нужны ворота для дачи в дачном кооперативе, где проезды между участками совсем узкие, есть смысл установить монорельсовые ворота. При этом если не хочется переплачивать, а хочется просто получить надежную раздвижную систему, аккуратно выглядящую и исправно работающую, есть смысл выбрать именно этот тип откатных ворот.

В любом случае вам потребуется фурнитура. Просто обращайтесь к нам, и мы подберем вам хороший комплект! Наши менеджеры помогут вам подобрать именно то, что нужно в вашем конкретном случае.

Фурнитура для откатных ворот

Если вы закажете у нас полный комплект фурнитуры, то гарантированно получите точный чертеж (с точностью до 1 мм!)

Автоматика тоже всегда есть у нас в наличии. Наши менеджеры помогут вам подобрать хороший комплект с учетом всех ваших пожеланий.

Автоматика для откатных ворот

Итак, почему же покупать комплектующие у нас так выгодно?

— у нас самые адекватные и обоснованные цены, ведь мы работаем без посредников, прямо с оптового склада!

— мы предлагаем только оригинальные комплектующие от самых известных и надежных производителей, у нас в наличии только качественная фурнитура и автоматика, а не подделки или самодел;

— наши специалисты рады помочь вам не только в выборе компонентов, но и в изготовлении и монтаже откатных ворот;

— мы имеем большой опыт работы на рынке Украины, а это означает, что мы завоевали положительную репутация среди наших клиентов, следовательно, нам можно доверять;

— быстрая доставка по всей Украине в течение всего лишь 2-3 дней;

— мы предоставляем официальную гарантию на всю продукцию!

— мы имеем большой выбор разнообразных комплектов фурнитуры для ворот различной массы и размера;

— у вас всегда есть шанс воспользоваться нашими акциями, бонусами и скидками, которые действуют на настоящее время.

Обращайтесь к нам, и наши специалисты помогут вам сделать правильный выбор, а также проведут консультацию по установке.

Чтобы лучше разобраться в типах ворот, а также понять, как правильно изготавливать и монтировать, почитайте материалы на нашем сайте. Их у нас имеется в предостаточном количестве, так что, вероятно многие ваши вопросы будут развеяны. В любом случае, вы всегда можете связаться с нашими специалистами и получить квалифицированный ответ.

Откатные ворота своими руками!

Вот это, пожалуй, основные моменты, о которых хотелось упомянуть. Надеемся, наши рекомендации помогут вам! Желаем вам удачи!

Как сделать откатные ворота по рельсу своими руками чертежи

Смотрите также

Сварная рулонная сетка
На каком расстоянии от забора можно строить гараж
Забор из пластиковых труб своими руками фото
Заготовка лозы для плетения корзин
Комплектующие из нержавейки
Сколько отступить от забора при строительстве дома

Нужен сварщик для сварки ворот
Электропривод для раздвижных ворот
Стальная труба бу
Как сделать ворота из сетки рабицы своими руками
Забор для спортивной площадки

чертежи и инструкции по монтажу

Ворота перемещаются по рельсу

Принцип работы

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

Как сделать сдвижное устройство

Необходимые инструменты

Сварочный аппарат;
Шлифовальный круг или болгарка;
Заклепки, саморезы, болты;
Дрель и набор сверл;
Рельса;
Заводской набор фурнитуры;
Ролики.

Схема сдвижного портала

Закладываем основу

Изготавливаем створку

Стандартный профнастил

Способ обшивки и основные составляющие

Инструкция по монтажу

Монтаж откатного по швеллеру полотна

Источник: http://rusograda.ru/vorota/otkatnye-vorota-po-relsu-svoimi-rukami

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Инструкция по установке автоматических ворот своими руками

Инструкция по установке автоматических ворот: пошаговые советы, фото, видео.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Установка роллетных ворот: виды монтажа, комплектация, процесс

Как устанавливают роллетные ворота своими руками.

Монтаж секционных ворот Doorhan: основные моменты

Секционные ворота Doorhan рассчитаны на длительный срок эксплуатации, эстетичны, безопасны и герметичны. Схема и метод монтажа конструкции зависит от типа подъема.

Деревянные ворота для гаража своими руками: полезные советы

Надежные и долговечные деревянные гаражные ворота можно сделать своими руками. Для этого следует изучить вопрос, как самостоятельно обустроить портал гаража.

Откатные ворота со съемным верхним рельсом

В сегодняшнем обзоре расскажем, как сделать своими руками практичные откатные ворота. Но не консольные, как обычно делают, а с верхним направляющим рельсом.

Да, у такой конструкции имеется один очевидный недостаток — ограничение по высоте. То есть в такой проем грузовые автомобили проехать не смогут.

Но этот недостаток можно устранить. Достаточно просто сделать верхний рельс съемным.

Если нужно обеспечить проезд грузовому транспорту, рельс временно снимается, и никаких препятствий не будет.

Подшипники или прорезиненные ролики?

Автор сразу отказался от использования подшипников. Во-первых, они шумные (металл по металлу гремит прилично). Во-вторых, после зимы их, скорей всего, придется менять.

Поэтому для обеспечения подвижности откатных ворот выбор был сделан в пользу прорезиненных роликов диаметром 50 мм.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
с нижней балкой;

средней балкой;

верхней балкой.

Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается. Подвесная конструкция

Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Монтаж направляющего рельса

Далее необходимо приварить к опорным стойкам откатных ворот металлические кронштейны, к которым будет крепиться направляющий рельс.

Конец второго рельса (напоминаем — направляющая состоит из двух рельсов длиной по 3 м) крепится к столбу забора.

В качестве съемной части выступает первый рельс, и соответственно, крепится он при помощи двух петель (как это выглядит — смотрите на фото ниже).

Когда надо обеспечить проезд грузовому транспорту, сделать это очень просто — сами ворота откатываются в сторону и «висят» на втором рельсе, а первый рельс снимается с петель.

Требования к воротам и заборам

Современные заборы и ворота должны отвечать таким требованиям:

защита участка от несанкционированного проникновения;
защита участка от продувания, уличного шума;
ограничение территории, обозначение места для заезда транспорта.

Основное назначение забора и ворот – обеспечение безопасности, поэтому к прочности и надежности конструкции предъявляются особые требования. Ограда также должна соответствовать особенностям ландшафтного дизайна и стиля экстерьера дома, быть практичной и простой в обслуживании. Из большого ассортимента материалов, которые могут использоваться для устройства ограждений и ворот, наиболее востребован профнастил. Это холодногнутый стальной лист с гофрированной поверхностью и цветным полимерным слоем, который отличается стильным внешним видом, прочностью, долговечностью и относительно невысокой стоимостью.

Изготовление и установка ворот

На следующем этапе автор приступает к изготовлению самих ворот. Сначала необходимо сварить металлический каркас.

Каркас сваривается из профильной трубы. Полотно ворот автор сделан немного шире проема, чтобы не было никаких щелей.

Дополнительно в полотне ворот автор сделал еще и калитку, чтобы не катать ворота туда-сюда каждый раз, когда надо войти.

Зачищаем сварные швы и после этого приступаем к покраске металлических элементов конструкции. Устанавливаем ворота на свое место, проверяем их работоспособность.

Обратите внимание: в нижней части откатных ворот также необходимо установить блок удерживающих роликов.

Еще важно не забыть сделать улавливатель — как он выглядит, смотрите на фото ниже.

Проектирование чертежей и схем

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. В проектирование входит проведение следующих действий:

Замеры высоты и ширины проема для определения оптимального варианта конструкции.
Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
Оценка веса полотна для определения подходящей несущей опоры.
Изготовление чертежей и схем.

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Обшивка ворот доской

На последнем этапе останется только обшить ворота доской. В принципе, можно использовать для этого другие материалы: профнастил, поликарбонат и т.д.

Автор использует дюймовую доску, которую предварительно распилил вдоль пополам, чтобы уменьшить вес воротины.

Подробный процесс изготовления откатных ворот со съемным верхним рельсом, можно посмотреть ниже — в авторском видеоролике (с YouTube канала ВАЛЕРА Diy

Откатные ворота своими руками. Выбираем материалы

Схема консольных ворот с нижней балкой

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3*2, то профнастила потребуется 6 м², а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Почему выгодно купить роликовые откатные ворота?

Не требуют ухода и обслуживания

Долговечны и надежны

Изготавливаются в одном стилевом решении с забором

Надежно защищают Ваше имущество

Безопасно использовать

Экономят пространство

Подготовительные работы при монтаже откатных ворот

Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м 3 . Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.

3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Купить роликовые откатные ворота у нас — выгодно!

У нас дешевле!

При предоставлении коммерческого предложения с более низкой ценой клиент получает скидку.

Замер в день обращения

Мы готовы выехать на Ваш участок уже сегодня. Выезжаем в любое время, которое удобно клиенту.

Сертифицированное производство

Мы работаем только с оригинальными запчастями и автоматикой.

Изготовление ворот под ключ

Сопровождаем проект на всех этапах производства — замер, выбор комплектации, изготовление, монтаж, обслуживание.

Поможем сделать правильный выбор

Квалифицированные специалисты всегда готовы помочь Вам в выборе оптимального варианта ворот и автоматики.

Варианты материалов изготовления ворот

Обшивка откатных по уголку конструкций деревянным материалом

При выборе обшивки створок въездной группы желательно обращать внимание на соответствие общему стилю участка и забора. Рассмотрим несколько наиболее популярных материалов:

Из профилированного металлического листа. Такой материал достаточно дешев и хорошо подходит для загородного дома или дачного участка. Выглядит достаточно объемно и внушительно. Цвет может быть разным, причем обычно стальные листы не просто покрашены, а покрыты полимерным покрытием разной толщины (полиэстер, пурал, пластизол, призма). Чем толще это покрытие, тем красивее и благороднее выглядят ворота. Например, структура пластизола напоминает кожу, а покрытие «призма» обладает блеском за счет наличия в ее составе алюминия. Все эти покрытия обладают гораздо более долгим сроком службы по сравнению с краской. Кроме низкой цены, преимуществом профилированного листа является его взаимозаменяемость с аналогичным стальным листом в случае порчи или повреждения.
Из профилированного листа с дополнительными коваными элементами. По сути, это первый вариант с дополнительными кованными украшениями по верхней кромке. Обычно это гребенка в форме арки, выполненная из труб и полос декоративного металлического проката. Возможны самые различные украшения: кольца, пики и так далее. Декоративная арка может располагаться стационарно над подвижными створками и на самих створках. В первом случае следует учитывать максимальную высоту проезжающего транспорта, а во втором – предусмотреть дополнительную нагрузку на несущие элементы.
Кованые. Бывают полностью глухие или прозрачные – в зависимости от пожеланий владельца. Применяются методы горячей ковки (на специальном кузнечном оборудовании) и холодной ковки – опять же зависит от общего рисунка створок. Перед началом работ делаются эскизы с различными рисунками из готовых каталожных декоративных элементов, выбирается общий дизайн. Например, очень красиво смотрятся створки из полых или сплошных гнутых труб квадратного сечения. В зависимости от получившейся сложности и веса готового изделия, цена может сильно варьироваться, поэтому нельзя однозначно сказать насколько дороги или дешевы кованые ворота.
С обшивкой деревом. В этом случае рама выполняется из металлических труб, а сверху устанавливается обшивка из обычной доски, блок-хауса или деревянной вагонки. Изготовление рамы и установку механизма открывания лучше доверить профессионалам, а обшивку деревом можно сделать и самостоятельно. Кроме значительной экономии денег, это позволит проявить свои творческие способности и создать уникальный и неповторимый узор. Смотрятся такие ворота очень изящно и создают ощущения уюта.
Из металлической решетки. При таком варианте рама ворот изготавливается из довольно мощных труб прямоугольного сечения, а в эту раму устанавливаются вертикальные трубы меньшего сечения на расстоянии 13–15 см друг от друга. Это не самый эстетичный вид ворот, зато очень практичный и недорогой.

Изготовление автоматических откатных ворот

Автоматические откатных ворота используются в большинстве случаев на территории с достаточным свободным пространством. предлагает широкий модельный ряд ограждений, различающихся по форме, размеру, наполнению. Мы изготовим для вас ворота в строгом классическом или современном стиле, сделаем оформление с помощью кованых элементов или декоративного орнамента, оснастим полотно надежным электроприводом.

Опытные мастера нашей организации подходят к созданию каждого изделия с творчеством, энтузиазмом и, конечно, соблюдая все технические нормы. Именно поэтому производимая нами продукция пользуется большим спросом. При изготовлении ворот мы используем только качественные материалы и комплектующие известных мировых брендов. По вашему индивидуальному заказу специалисты компании создадут полотна как для парадного въезда в дом, так и для ограждения промышленного предприятия.

Секрет успеха нашей продукции – умелое сочетание всех необходимых технических качеств конструкций с эстетически привлекательным внешним видом изделия. Мы уверено ломаем стереотипы и считаем, что даже промышленные ворота могут быть не только надежными, но и красивыми.

Сертификаты

Все комплекты рельсовых конструкций, которые предлагает наша компания, абсолютно безопасны и надежны в пользовании. Это подтверждается сертификатами соответствия действующим отечественным и европейским требованиям. Ознакомиться с документацией на наши изделия и автоматику к ним можно на сайте или в офисе компании.

Варианты наполнения и цвета

Вагонка
Комбо
Пластик
Профнастил
Решетка
Стальной лист
Сэндвич панель

Покрасим изделие в любой цвет по каталогу RAL на выбор клиента

Как сделать поручни для раздвижных ворот в блоге Джозефа Флеминга

Как сделать поручни для раздвижных ворот . Эту проблему можно решить, установив скобу на верхнюю часть направляющей. Эти раздвижные ворота своими руками функциональны, хорошо выглядят и гл.

Раздвижные передние ворота Дом из морских контейнеров в Панаме с сайта www.panamashippingcontainerhouse.com

Ворота состоят из нескольких вертикальных панелей, которые составляют полную сборку. Выровняйте стальную гусеницу на бетонном полу так, чтобы колеса под воротами правильно выровнялись со стальной гусеницей, и используйте перманентный маркер, чтобы отметить места для болтов. Вставьте колесо в отверстие и проверьте его свободный ход.

Раздвижные передние ворота Дом из морских контейнеров в Панаме

Чтобы избежать трения и создать a. Они довольно просты в установке и эксплуатации, с минимальным ручным вмешательством. Просверлите плоскую стальную пластину поручня ворот на расстоянии около 16 дюймов по длине поручня. Я говорю последовательно, потому что это не обязательно для трека до

Источник: www.

pinterest.com

Установите два верхних консольных ролика таким образом, чтобы ролики захватили ворота при входе. Вы можете использовать дополнительное пространство для садоводства или парковки автомобиля, не беспокоясь о том, что ворота будут открываться или открываться при этом. Отметьте карандашом места на обратной стороне, где вы собираетесь просверливать отверстия, чтобы не запутаться.

Источник: www.panamashippingcontainerhouse.com Конструкция откатных ворот

Track известна в коммерческих, жилых и офисных зданиях благодаря простоте использования и бесперебойной работе. Если у вас бетонная подъездная дорожка, то вы уже на полпути, но должно быть место, чтобы ворота открывались, и площадка для двигателя. Выровняйте стальную гусеницу по бетонному полу так, чтобы

Источник: sentryfenceco.com

Используйте сверло по стали, размер которого соответствует вашим бетонным анкерам. Если вы планируете автоматизировать свои ворота (и, будем честными, это логично), вам понадобится зубчатая рейка, установленная по длине ворот, чтобы сцепляться с ней. Даже если у вас неровный грунт или крутой склон, откатные ворота работают как ни в чем не бывало.

Источник: www.pinterest.com

Теперь вы готовы собрать все ворота. Сделайте забор/ворота из стальных труб от изготовления рамы до полной сварки. Установите два верхних консольных ролика так, чтобы ролики захватили ворота при входе. Установите на место направляющую раздвижных ворот и убедитесь, что она находится в правильном положении. Выровняйте стальную гусеницу по бетонному полу.

Источник: bestlandscapeideas.com

Эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! После того, как вы отметили все позиции, отложите стальную гусеницу в сторону и переходите к следующему шагу. Если у вас есть бетонная подъездная дорожка, то вы уже на полпути, но должно быть где-то еще, чтобы ворота открывались и а.

Источник: www.pinterest.com.au

Уложите направляющую в том месте, где будут установлены ворота, но пока не закрепляйте ее на месте. Сделайте забор/ворота из стальных труб от изготовления рамы до полной сварки. Выровняйте стальную гусеницу на бетонном полу так, чтобы колеса под воротами правильно совпадали со стальной гусеницей, и используйте перманентный маркер, чтобы отметить места для них.

Источник: www.pinterest.com

Три 2x4x8′ для боковых сторон ворот. Один 2×2. Четыре под углом 90 градусов. Используйте прокладочный блок (в моей конструкции зазор 30 мм / 1 1/4), чтобы ваши стойки и поручни были заподлицо при равномерном расположении. Как построить деревянные ворота за считанные минуты. Направляющий канал может быть установлен на направляющей стойке, хотя направляющая стойка длиннее.

Источник: homeisd.com

Используйте стандартный крепеж для крепления колеса к воротам. В ворота и вытащите их из углов. Столбы для раздвижных ворот не обязательно должны быть такими же большими, как для распашных ворот. Эту проблему можно решить, установив скобу на верхнюю часть направляющей. После того, как мы проделали все карманные отверстия, ставим.

Источник: www.pinterest.com

Со временем рельсы раздвижных ворот могут стать гофрированными и неровными из-за использования, а гейтсокс помогает поглощать нагрузку с помощью пружинной системы, что обеспечивает более плавный ход и более тихую работу. Вставьте колесо в отверстие и проверьте его свободный ход. Разложите передние стойки (более тонкие боковые части) и передние поручни (планки ворот).

Свод правил Калифорнии, раздел 8, раздел 1604.

18. Автомобильные двери, ворота и электрические контакты.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы по охране труда
Статья 14. Строительные подъемники

Вернуться к индексу
Новый запрос

(а) Автомобильные двери и ворота.

(1) Требование к двери или воротам.

Дверь или ворота должны быть предусмотрены при каждом входе в вагон.

(2) Тип дверей.

Двери должны быть горизонтально или вертикально раздвижными.

(3) Тип ворот.

Ворота должны быть горизонтально или вертикально раздвижными, в соответствии с требованиями, изложенными в разделах 1604.18(a)(5) и 1604.18(a)(9). Ворота ножничного типа запрещены.

(4) Прочность дверей, ворот и их направляющих, направляющих башмаков, направляющих и подвесок.

Двери и ворота и их направляющие, направляющие башмаки, направляющие и подвески должны быть спроектированы, изготовлены и установлены таким образом, чтобы при воздействии на полностью закрытые ворота или ворота силы в 75 фунтов, приложенной к площади 1 фут под прямым углом и примерно в центре двери или ворот, он не будет отклоняться за линию порога автомобиля. При воздействии аналогичным образом силы в 250 фунтов двери и вертикально раздвижные ворота не должны ломаться или необратимо деформироваться, а также не должны смещаться со своих направляющих или направляющих. При использовании многосекционных дверей или ворот каждая панель должна выдерживать указанные нагрузки.

(5) Раздвижные двери и ворота.

Раздвижные двери или ворота должны соответствовать следующим требованиям:

(A) Вертикально раздвижные ворота должны быть уравновешенного типа с противовесом или двусоставного уравновешенного типа.

(B) Ворота или двери должны иметь такую конструкцию, которая не пропускает мяч диаметром 1 1/2 дюйма.

(D) Двери или ворота со сбалансированным противовесом могут состоять из одной или нескольких секций и могут скользить вверх или вниз для открывания.

(6) Грузы для закрытия или балансировки дверей или ворот.

Грузы, используемые для закрытия или уравновешивания дверей или ворот, должны располагаться снаружи ограждения кабины и перемещаться по направляющим или входить в коробку. Направляющие должны быть металлическими, а нижняя часть направляющих или коробок должна быть сконструирована таким образом, чтобы удерживать вес в случае выхода из строя элемента подвески.

(7) Элементы подвески.

Элементы подвески вертикально раздвижных дверей или ворот кабины, а также грузы, используемые с дверями или воротами кабины, должны иметь коэффициент запаса прочности не менее пяти.

(8) Ручное открытие автомобильных дверей или ворот.

Двери или ворота автомобиля должны быть устроены таким образом, чтобы при остановке автомобиля их можно было открыть вручную изнутри автомобиля в соответствии с требованиями Раздела 1604.18(b)(3).

(9) Количество разрешенных входов.

Входов в вагон должно быть не более двух.

ИСКЛЮЧЕНИЕ: Особые строительные конструкции, требующие более двух входов и принятые подразделением до начала строительства.

(b) Электрические контакты двери автомобиля.

Двери или ворота кабины должны быть снабжены электрическими контактами дверей или ворот кабины.

(1) Расположение электрических контактов двери или ворот автомобиля.

Электрические контакты дверей или ворот кабины должны быть расположены таким образом, чтобы к ним не было легкого доступа изнутри кабины.

(2) Общие требования к конструкции.

Электрические контакты дверей или ворот кабины должны соответствовать следующим требованиям:

(A) Электрические контакты двери или ворот кабины должны быть принудительно разомкнуты с помощью рычага или другого устройства, прикрепленного к двери или воротам и управляемого ими.

(B) Электрические контакты двери или калитки кабины должны поддерживаться в открытом положении под действием силы тяжести или с помощью удерживаемой пружины сжатия, или того и другого, или с помощью принудительных механических средств.

(3) Механический замок двери автомобиля со стороны, противоположной зданию или другому сооружению.

Должен быть предусмотрен механический замок для предотвращения открывания ворот кабины на стороне, противоположной зданию или сооружению, за исключением случаев, когда кабина находится на площадке на уровне земли или аналогичной площадке.

(4) Закрытое положение дверей или ворот автомобиля.

Двери или ворота кабины считаются находящимися в закрытом положении при следующих условиях:

(A) Горизонтально раздвижные двери или ворота считаются находящимися в закрытом положении, если свободное пространство между передним краем двери или ворот и ближайшей поверхностью косяка не превышает 2 дюймов.

(B) Вертикально скользящие двери или ворота с противовесом считаются находящимися в закрытом положении, если свободное пространство между передним краем двери или ворот и порогом автомобильной платформы не превышает 2 дюймов.

(C) Горизонтально раздвижные двустворчатые двери или вертикально раздвижные двустворчатые двери с противовесом считаются находящимися в закрытом положении, когда дверные панели соприкасаются друг с другом в пределах 2 дюймов.

Вернуться к статье 14 Содержание

35+ лучших идей и дизайнов ворот для террасы своими руками (с иллюстрациями) на 2022 год

Терраса — одно из самых популярных мест в вашем дворе. Это отличное место, чтобы провести время на свежем воздухе, с семьей и друзьями. Но что делать, если вы хотите не пустить незваных гостей?

Ворота могут быть эффективным средством защиты от посторонних на вашей террасе. Вот несколько идей о том, что следует учитывать при выборе ворот для колоды:

Начните с типа материала, который вы хотите использовать для своих ворот. Хотите красивый деревянный забор? Что-то более современное, например металл или пластик? Обязательно примите во внимание размер проема на вашей палубе и то, что лучше всего подойдет для этого пространства.

Во-вторых, решите, какая гибкость необходима с точки зрения мобильности по палубе. Навесная конструкция может быть лучшей, если вам нужен легкий доступ во двор через ворота. Если в этом нет необходимости, лучше использовать фиксированную конструкцию.

В-третьих, подумайте, какая видимость вам нужна через ворота. Вы также можете выбрать декоративный и функциональный дизайн, выбрав вариант с декоративными стойками или пикетами по всей длине, которые расположены достаточно далеко друг от друга, чтобы свет мог свободно проникать сквозь них.

Похожие : 30 лучших идей и дизайнов ворот

В этой статье:

Что такое палубные ворота?
35 Идеи и дизайн палубных ворот (с иллюстрациями)
- 1. Деревянные раздвижные ворота
- 2. Дизайн Королевских ворот
- 3. Палубные ворота с экраном для уединения
- 4. Металлический дизайн по индивидуальному заказу
- 5. Европейские железные ворота на террасу
- 6. Дизайн оконных дверей
- 8. Палубные ворота с защитой от детей
- 9. Палубные ворота самозакрывающиеся
- 10. Минималистичные ворота
- 11. Террасные ворота
- 12. Уникальный и элегантный дизайн
- 14. Палубные ворота с решеткой
- 15. Деревянные ворота с окном из нержавеющей стали
- 16. Палубные ворота с тросовыми перилами
- 17. Большие и королевские ворота в дизайне
- 18. Металлические ворота с простым узором
- 19. Нержавеющая сталь
- 3 20. Ворота палубы из кованого железа
- 21. Зрелищный вид
- 21. Стекло
- 23. Сетка
- 24. Сварная рельса
- 25. Традиционная металлическая палуба
- 26. Horizontal Raile
- 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27. 27.
- 26.0173
- 28. Contemporary
- 29. Glass Infill
- 30. Rustic
- 31. Transitional
- 32. Black Rails
- 33. Iron Railing
- 34. Sleek
- 35. Classic Wooden Deck Gate
Часто задаваемые вопросы
- Как построить простые ворота?
- Насколько широкими должны быть палубные ворота?
- Должны ли палубные ворота открываться внутрь или наружу?
Заключение

Что такое палубные ворота?

Палубные ворота — это дверь, которую вы можете использовать, чтобы закрыть пространство на вашей палубе. Это отличный способ уберечь домашних животных и детей от падения с террасы.

Палубные ворота могут быть установлены в проеме любого размера и образуют плотное уплотнение для защиты от злоумышленников. Вы можете приобрести их в большинстве хозяйственных магазинов или в Интернете.

35 Идеи и дизайн палубных ворот (с иллюстрациями)

1.

Деревянные раздвижные ворота

Деревянные раздвижные палубные ворота — лучший тип ворот для домовладельцев, которые ищут ворота, которые легко установить и удалять. Эти ворота также имеют дополнительное преимущество, поскольку они эстетичны.

Процесс установки прост и может быть завершен всего за несколько часов. Вы можете прикрепить планки к стене на желаемой высоте с помощью металлических скоб, которые ввинчиваются в шпильки. Затем планки снабжены металлическими петлями, которые позволяют им складываться внутрь при необходимости.

Похожие : 39+ Великолепных идей садовых ворот своими руками, которые украсят ваш ландшафт

2.

Дизайн королевских ворот быть эстетически приятным. Они также обычно легко открываются для многих людей.
Когда дело доходит до изготовления ворот такого типа, есть три основных варианта: деревянные, металлические или виниловые. Дерево является наиболее настраиваемым вариантом, потому что его можно окрасить или покрасить в любой цвет, чтобы он соответствовал внешнему виду вашего дома, в то время как металл дороже, но прослужит намного дольше, чем дерево, без обслуживания.
Винил — самый дешевый вариант, но он требует регулярного ухода, поскольку без ухода он не прослужит так долго, как металл или дерево.
3.
Палубные ворота с экраном конфиденциальности
Для тех, кто хочет получить лучшее из обоих миров, палубные ворота с защитными экранами — отличный вариант.
Палубные ворота с защитной перегородкой можно использовать для ограждения террасы, где достаточно места для сидения и обеда. Они также обеспечивают сквозной доступ к остальной части дома без необходимости выходить на задний или передний двор.
Террасные ворота с защитным экраном можно добавить в любое время, и они будут хорошо сочетаться с уже установленным настилом или перилами.
Связанный : 30 лучших идей по ограждению террасы своими руками
Фото гравийного сердечника
4.
Индивидуальный металлический дизайн
Палубные ворота индивидуального дизайна — прочное и красивое дополнение к любому дому или бизнесу. Они изготавливаются из стали или алюминия и доступны в различных цветах.
Некоторые конструкции выполнены из текстурированного металла, а другие имеют привлекательное порошковое покрытие. Эти ворота отлично подходят для контроля доступа к вашей собственности, но они также придают элегантный внешний вид вашему зданию.
Похожие : 35+ лучших идей и дизайнов плинтусов
5.
Европейские железные ворота
Железные ворота — тип ворот, которые обычно можно найти в домах или других жилых помещениях. Их можно использовать как вход или как барьер в дом.
Этот тип ворот часто используется в качестве декоративного элемента для улучшения архитектуры и стиля собственности. Эти ворота обычно сделаны из железа и могут быть изготовлены или установлены.
Процесс установки ворот этого типа довольно прост и занимает около часа для двух человек. К преимуществам этого типа ворот относятся: долговечность, гибкость, наличие декоративных элементов.
6.
Дизайн окна-двери
Профессиональный установщик дверей может помочь вам спроектировать правильную оконную дверь для вашей террасы. Вы можете выбрать из различных материалов, таких как дерево, металл или композит. Есть также много разных стилей дверей для вашей террасы, в том числе раздвижные двери-ширмы и стеклянные двери.
Раздвижные двери-сетки — отличный способ впустить свежий воздух и защититься от насекомых. Их легко открывать и закрывать, и они бесшумны, чтобы не мешать соседям. Стеклянные двери могут стать отличным дополнением к вашей террасе. Они обеспечивают много света, что хорошо для общественных мероприятий.
Когда придет время выбирать оконную дверь для террасы, вам придется принять множество решений. Чтобы найти подходящую для вас дверь, найдите время и изучите различные типы колод.
После того, как вы выбрали правильный материал и стиль, поговорите с опытным специалистом об установке вашей новой террасной двери сегодня.
Связанный : 35+ Простые крытые террасные идеи и проекты с ограниченным бюджетом (Фото)
7.
Террасные ворота из поддонов
Один из самых простых способов сделать террасные ворота – использовать поддоны. Они доступны во многих магазинах товаров для дома и могут быть куплены недорого. Если вы не уверены, какой размер вам нужен, измерьте высоту и ширину вашей колоды.
Вам понадобится 2×4, чтобы создать раму для ворот, а затем, в зависимости от того, насколько вы хотите, чтобы они открывались, вы можете создать А-образную раму с двумя или тремя поддонами. Для двоих используйте две доски по обеим сторонам поддона для поддержки; для трех, расположите их в шахматном порядке так, чтобы одна доска находилась за каждой стороной поддона.
8.
Террасные ворота с защитой от детей
Террасные ворота с защитой от детей обычно изготавливаются из металла и имеют сетчатую сетку снаружи. Ворота будут иметь петли с одной стороны, которые можно прикрепить к настилу, чтобы дети не двигали ворота.
Защитная сетка на внешней стороне ворот помогает удерживать мелких домашних животных, таких как кошки, от ползания или прыжка через ворота.
Палубные ворота для защиты от детей — это защитное устройство, предназначенное для предотвращения падения детей с палубы или доступа в опасные зоны. Ворота делают использование террасы более безопасным для людей и домашних животных.
Палубные ворота с защитой от детей обычно устанавливаются путем прикрепления одной стороны ворот к перилам на палубе. Другая сторона ворот может быть прикреплена к натяжному стержню или другой части настила, в зависимости от того, какой у вас тип настила. Натяжной стержень предотвратит перемещение ворот детьми.
Вы также можете установить отдельные перила для ворот с защитой от детей, если у вас их нет. Это поможет обезопасить ваших детей и не позволит им обойти ваши ворота, когда они захотят спуститься во внутренний дворик или в другие части вашего дома.
Связанный : 35+ Удивительных идей и дизайнов ступеней и лестниц на террасу (с иллюстрациями)
9.
Самозакрывающиеся ворота на террасу
Ворота на террасу — это барьер, который препятствует входу или выходу людей и/или животных площадь. Самые распространенные ворота снабжены петлями и открываются и закрываются с помощью ручки.
Однако есть и самозакрывающиеся палубные ворота, которые позволяют войти или выйти без необходимости открывать или закрывать ворота. Ворота на палубе активируются простым проходом через них, что избавляет от хлопот.
Палубные ворота доступны в различных размерах, поэтому важно измерить пространство, которое вы хотите закрыть, прежде чем покупать их. Эти ворота также можно использовать для других целей, например, в качестве барьера для вашего питомца.
10.
Минималистичные ворота Источник: Way Fair
Есть два типа ворот палубы: полные ворота и частичные ворота. Полные ворота — это ворота, которые закрывают все отверстие в колоде. Частичные ворота — это ворота, которые закрывают только часть проема в колоде.
Я предпочитаю полные ворота по этой причине: их проще установить, и они защищают большую площадь от проникновения животных, детей или других посторонних лиц в ваш дом.
Независимо от того, какие ворота вы выберете, убедитесь, что они изготовлены из прочного материала и должны быть минималистичными. Эти ворота будут подвергаться воздействию стихии, поэтому им придется выдержать дождь, ветер и снег.
11.
Обветшавшие от непогоды ворота на террасу
Обветшавшие от непогоды ворота на террасу часто встречаются в старых кварталах. Ворота обычно белые с узором из горизонтальных планок и ручкой с одной стороны.
Дверь распахивается, открывая небольшой задний двор с гигантским деревом в центре. Летом ветки дерева затеняют двор от солнца, а зимой создают снежный покров над двором.
12.
Уникальные и шикарные террасные ворота
Террасные ворота — прекрасное дополнение к любой террасе. Он не только обеспечивает безопасность, не пуская детей и домашних животных во двор, но и придает стильный акцент вашей террасе. Палубные ворота бывают самых разных стилей и цветов, поэтому вы можете найти тот, который идеально соответствует вашему стилю.
Существует множество способов установить палубные ворота самостоятельно или с помощью профессионала. Для каждого метода требуются разные инструменты, поэтому важно знать, что вам понадобится, прежде чем начать.
Связанный : 8 причин, почему композитный настил для сада стоит денег
13.
Декоративный дизайн
Декоративные дизайнерские ворота обеспечивают безопасность и конфиденциальность вашего дома. Он изготовлен из прочной стали и алюминиевого материала. Эти палубные ворота с декоративным дизайном могут быть изготовлены по индивидуальному заказу в любом размере и цвете.
Он также имеет функцию автоматического закрытия, которая автоматически закрывается после открытия. Установка этих ворот очень проста, потому что все, что вам нужно сделать, это просто надеть их на перила террасы.
14.
Палубные ворота с решеткой
Купить на Amazon
Реечные ворота — тип ворот, которые используются для ограждения террас и веранд. Планки обычно имеют толщину 1/2 дюйма и расположены на расстоянии 2 дюймов друг от друга. Планки обычно состоят из винила или дерева.
Планки обычно имеют отверстия, расположенные на расстоянии 1/2 дюйма друг от друга и позволяющие воде стекать. Обычный цвет решетчатых ворот — коричневый. Реечные ворота на палубе можно использовать в качестве ограждения для уединения или для содержания домашних животных в одном месте.
15.
Деревянные ворота с окном из нержавеющей стали
Строительство террасы — отличный способ добавить дополнительное жилое пространство, а также место для отдыха на свежем воздухе. Он также имеет много преимуществ для здоровья, например, является отличным источником витамина D от солнца и местом для физической активности.
Одним из самых важных элементов колоды являются ворота. Есть много типов ворот, которые можно установить на палубе, но одним из самых популярных являются деревянные палубные ворота с окном из нержавеющей стали.
Ворота могут быть как деревянными, так и композитными, с окном из нержавеющей стали в верхней части и четырьмя открывающимися панелями, позволяющими пройти через ворота.
Нижняя панель зафиксирована и не может быть открыта без предварительного разблокирования трех других панелей. Этот тип ворот очень прочный и долговечный, он защитит вашу семью от нежелательных гостей.
Связанные с : 35+ лучших идей и дизайнов настила Trex из композитного материала (с иллюстрациями)
16.
Террасные ворота с тросовым ограждением
Вневременной дизайн этих палубных ворот создан с помощью распашных ворот (из стали). и тросовое ограждение (из стали).
Конструкция прочная и долговечная, так как изготовлена из стали. Кроме того, тросовые перила являются отличным средством безопасности, поскольку горизонтальные перекладины помогают предотвратить перелезание детей через перила.
Связанный : Композитный настил против деревянного настила: лучшее соотношение цены и качества
17.
Дизайн больших и королевских ворот
Палубные ворота — прекрасное дополнение к любой террасе. Открытие террасы во двор может сделать ее больше и более связанной с природой. Ворота на палубе — отличный способ контролировать, кто может выходить на палубу, а кто нет.
Это также поможет вам организовать то, что находится на палубе, а также то, что во дворе. Большие и королевские палубные ворота — отличный вариант для тех, кто ищет привлекательные и прочные ворота с прочной алюминиевой рамой и стальными петлями.
18.
Железный металл с простым узором
Металлические ворота прекрасно дополнят любую террасу или проход. Он не только может предотвратить проникновение нежелательных людей или животных на вашу территорию, но и отлично выглядит.
Металлические палубные ворота просты в установке и не требуют специальных инструментов. Металлические палубные ворота изготовлены из сверхпрочной стали и могут быть окрашены в соответствии с внешним видом вашего дома. Металлические ворота доступны в различных размерах, чтобы удовлетворить многие потребности.
Сопутствующие : 55 простых и дешевых идей плавучих террас для вашего двора
19.
Нержавеющая сталь
Террасные ворота из нержавеющей стали — отличный вариант для домовладельцев, которые хотят обеспечить большую безопасность своего дома.
Этот тип ворот доступен в различных стилях и размерах в зависимости от потребностей домовладельца. Эти ворота могут быть установлены на террасе или во внутреннем дворике и могут распахиваться или раздвигаться.
20.
Ворота из кованого железа
Если у вас есть палуба, которая вам нравится, но не хватает только ворот из кованого железа, чтобы ваши дети и домашние животные не могли выйти на террасу, то пришло время приобрести палубу из кованого железа. ворота.
Существует множество стилей кованых ворот, которые впишутся в декор вашей террасы. Некоторые ворота богато украшены цветами или виноградными лозами, в то время как другие более простые с изящными арками.
21.
Захватывающий вид
Впечатляющие смотровые ворота предназначены для того, чтобы придать вашему дому эффектный вход, а также защитить его от нежелательных гостей.
Ворота имеют индивидуальный дизайн, который идеально подойдет для вашего участка и органично впишется в любой окружающий ландшафт.
21.
Стекло
Стеклянные мансардные ворота становятся все более популярными в жилых домах. Они являются идеальным дополнением к современному дому. Стеклянные ворота на террасе — это отличный способ придать вашему дому нотку роскоши и элегантности.
Прекрасно дополнит любую раздвижную стеклянную дверь или патио. Современные стеклянные палубные ворота изготавливаются из закаленного стекла, поэтому они долговечны и прочны.
Если вы хотите, чтобы ваш дом выглядел по последнему слову техники, имел необходимую безопасность и при этом позволял вам выходить на террасу, стеклянные ворота на террасе — отличный вариант. Стеклянные палубные ворота могут быть установлены на все типы раздвижных дверей и дверей патио.
23.
Решетчатые
Решетчатые ворота относятся к типу коммерческих ворот. Этот тип ворот используется для больших площадей. Ворота решетчатого настила могут быть изготовлены из различных материалов, но чаще всего они изготавливаются из металла.
Этот тип ворот является отличным вариантом для больших проемов, которые необходимо закрыть.
24.
Сварная рейка Источник: Home Depot
Если вы ищете палубные ворота, которые станут центральным элементом вашего открытого жилого пространства, не ищите дальше. Сварные рельсовые ворота — это ответ на ваши потребности.
Защитит вашего питомца от побега. Это также идеально подходит для защиты детей от любых несчастных случаев. Он доступен в любом размере, поэтому его можно изготовить на заказ для ваших нужд.
25.
Традиционные металлические ворота
Металлические ворота можно использовать вместо деревянных или металлических перил, если вы не хотите, чтобы ворота слишком выделялись на перилах.
Металлические палубные ворота имеют и другие преимущества перед деревом: металл более устойчив к атмосферным воздействиям, поэтому его не нужно перекрашивать так часто, как дерево; а также они более долговечны, чем деревянные, поэтому их не нужно заменять так часто, а это означает, что вы сэкономите деньги в долгосрочной перспективе при использовании металлических палубных ворот.
Однако этот материал может заржаветь, если за ним не ухаживать должным образом, поэтому он нуждается в регулярном уходе, таком как перекраска и герметизация, если вы используете металлические палубные ворота.
26.
Горизонтальный рельс
Вертикальные ворота с горизонтальным рельсом — это тип ворот, который используется для закрытия секций открытого настила. Горизонтальные ворота могут быть изготовлены из дерева, нержавеющей стали, алюминия или других материалов. Обычно их устанавливают, чтобы мусор не попадал на землю.
27.
Палуба ремесленника Источник: Young House Love
Возможно, ворота ремесленника встречаются реже, но оно того стоит. Многие люди используют внешний вид ремесленника для своего дома, и они даже не знают, что могут установить ворота.
Вы также можете выбрать стиль ремесленника для забора, потому что он будет гармонировать с домом.
28.
Современный
Палубные ворота — это ворота на террасе дома, которые открываются и закрываются вручную. Ворота на палубе можно использовать для защиты домашних животных, детей или других нежелательных гостей от палубы. Ворота на террасе также являются отличным способом повысить конфиденциальность вашего дома.
Основными типами современных палубных ворот являются деревянные, металлические и стеклянные. Для деревянных ворот вы можете выбрать откатные или распашные ворота. Откатные ворота дороже распашных, но они более практичны, так как обеспечивают легкий доступ к террасе.
Цена откатных или распашных ворот будет зависеть от используемого материала и его качества. Стоимость деревянных ворот будет выше, чем у металлических или стеклянных. Деревянные ворота могут быть окрашены для дополнительной защиты от погодных условий и износа, но это приводит к еще более высокой цене.
Металлические ворота стоят меньше, чем деревянные, потому что они легко окрашиваются и не требуют никакого ухода, кроме периодического мытья водой с мылом. Дерево более долговечно, чем металл, но также требует большего ухода, чтобы поддерживать его в хорошей форме, в то время как металл необходимо красить максимум раз в несколько лет, чтобы он хорошо выглядел.
Стеклянные палубные ворота – самый дорогой тип; однако, поскольку эти ворота сделаны из прочного стекла, они чрезвычайно прочны и не требуют особого ухода, кроме мытья их водой с мылом при необходимости.
29.
Стеклянная перегородка
Террасная калитка со стеклянной перегородкой — идеальный продукт для установки, если вы хотите придать своей собственности привлекательность и ограждение. №
Затвор из закаленного стекла с алюминиевой рамой. Сверхмощный герметик между алюминиевой рамой и закаленным стеклом защитит элементы.
30.
Rustic
Ворота в деревенском стиле — это защита террасы, которую можно использовать в качестве ворот, чтобы не пускать людей на террасу. Он изготовлен из сверхпрочного полипропилена и имеет скошенный верх, который легко открывается.
Ворота обычно имеют высоту 48 дюймов, ширину 38 дюймов и бывают коричневого или зеленого цвета. Ворота можно использовать на всех типах площадок, веранд, балконов, патио и площадок с лестницами.
31.
Transitional
Многие домовладельцы хотят увеличить стоимость своих домов, добавив террасу. Колода — хорошая идея, но она может быть дорогой и сложной. Один из способов повысить ценность вашего дома без особых затрат — добавить переходные ворота.
Переходные ворота часто являются лучшим выбором, поскольку они сделаны из простых материалов и могут гармонировать с другими архитектурными особенностями вашего дома. Переходные ворота также доступны по цене и относительно просты в установке, что делает их хорошим вариантом для домовладельцев, которым нужна помощь.
32.
Black Rails
Black Rails Deck Gate — это гладкий и стильный способ закрыть террасу. Это прочные и долговечные ворота, изготовленные из сверхпрочного алюминия и легко устанавливаемые.
Ворота поставляются с двумя петлями, двумя стойками и двумя направляющими. Он также включает монтажное оборудование и инструкции для простой установки.
33.
Железные перила
Железные перила становятся все более популярными, и не зря. Они прочные, долговечные и красивые.
Перила могут быть изготовлены из одной или нескольких металлических частей, которые свариваются вместе, образуя раму, которая затем покрывается металлом по вашему выбору. Железные перила могут сделать ваше крыльцо или террасу похожей на журнал.
34.
Элегантность
В мире палубных ворот существует широкий выбор стилей. Одним из самых популярных стилей являются гладкие палубные ворота.
Этот стиль эстетичен и имеет чистый современный дизайн. Если вы ищете ворота, которые впишутся в интерьер вашего дома, возможно, это то, что вам нужно.
35.
Классические деревянные террасные ворота Источник: Houzz
Террасные ворота доступны из различных материалов, но большинство из них сделаны из дерева. Этот материал очень распространен, потому что он прочен, с ним легко работать и он не требует особого ухода.
Деревянные террасные ворота имеют дополнительное преимущество, поскольку они могут сочетаться с внешним видом существующей террасы, а также других дверей и окон в доме.
Древесина может быть окрашена в любой желаемый цвет. Он также поставляется с различными покрытиями, такими как прозрачное или лакированное покрытие, что позволяет ему выделяться или гармонировать в зависимости от того, что вы предпочитаете.
Часто задаваемые вопросы
Как построить простые ворота?
Если у вас есть веранда и вы хотите иметь ворота, их легко построить. Все, что вам нужно, это несколько материалов. Вам понадобится 2×4 или 2×6, кусок дерева для верхней части, винты и петли.
Первое, что вам нужно сделать, это разрезать 2×4 или 2×6 на две части длиной 16 дюймов. Затем вы соедините эти две части с помощью винтов и прикрепите их к верхней части дерева. Поместите петли на заднюю часть ворот и прикрепите их к перилам террасы.
Какой ширины должны быть ворота?
Палубные ворота должны быть достаточно широкими, чтобы через них можно было удобно пройти людям. Ворота должны быть не менее трех футов в ширину, но если настил шире этого, ворота должны оставлять четыре фута пространства по обе стороны от них.
Должны ли палубные ворота открываться внутрь или наружу?
Всегда лучше, чтобы ворота на террасе были открыты, чтобы они не врезались в террасу.

РубрикаРазное
