Все, что нужно знать об откатных воротах, чтобы сделать их самостоятельно

Желание изготовить откатные ворота своими руками возникает у многих владельцев загородного жилья. Дело в том, что подобная конструкция наиболее функционально и экономически оправданна среди всех типов автоматических ворот, что и является причиной её высокой популярности. Собираются откатные ворота из подручных материалов, а срок службы их практически неограничен, так как они не содержат в своей конструкции хрупких и легко ломающихся элементов.

Принципиальное устройство и плюсы в конструкции откатных ворот

Описываемый вариант автоматических ворот имеет очевидные плюсы, например, такие как:

  1. Ненужность установки направляющих в проёме, в результате чего через них может проезжать автотранспорт практически любой высоты.
  2. Особая надёжность и долговечность всей конструкции.
  3. Отсутствие необходимости в смазке механизма.
  4. Наличие современного дизайна с использованием в качестве материала для ворот дерева, профнастила, поликарбоната и кованого металла.

Изготовляя ворота своими руками, все чертежи, схемы и эскизы конструкции, стоит подбирать так, чтобы они максимально просто поясняли основной принцип действия механизма открывания и закрывания ворот. При этом стоит помнить о том, что все детали такого механизма называются фурнитурой и в неё входят:

  • подвижные элементы в виде тележки или роликовой каретки;
  • ролики;
  • уловители;
  • заглушка направляющей;
  • направляющий рельс шириной не менее шести сантиметров.

Сами ворота откатные, их конструкция при изготовлении своими руками требуют применения только высококачественной фурнитуры. Дело в том, что, несмотря на относительную простоту, данная воротная конструкция весьма чувствительна к качеству подгонки всех элементов подвижного механизма, и если части его некачественные, данная дверь быстро выйдет из строя, так как из-за достаточно серьёзных механических воздействий они могут просто треснуть пополам.

В этой связи стоит также отметить, что двигатель и реечный механизм имеет смысл приобрести готовыми в сборе. В этом случае вам останется только смонтировать их на место и подключить к электросети. Когда же вы решите такое устройство создать собственными руками, вам потребуются не только чертежи на откатные ворота, но и усиленная конструкция самих ворот, так как они не смогут просто выдержать вес самодельного механизма.

Первый этап возведения конструкции

Решив сделать откатные ворота, необходимо подобрать чертежи, схемы, эскизы и решить какая их конструкция вам лучше всего подойдёт. Обычно выбирают ворота, изготовленные из металлопрофиля, реже всего применяются конструкции из поликарбоната ввиду их ненадёжности.

Этапами создания откатных ворот считаются следующие операции:

  • создание опорных столбов;
  • подготовка фундамента под откатные ворота;
  • монтаж электропроводки для подключения автоматики;
  • изготовление и монтаж ворот на место.

Если вы стремитесь провести все работы с наилучшим качеством, постарайтесь найти самые актуальные схемы и чертежи откатных ворот для их возведения своими руками. При этом не спешите и вначале полностью отработайте один этап, прежде чем перейти ко второму или третьему.

Первым этапом подготовительных работ считается подготовка и установка опорных столбов. Для этого необходимо на откатные ворота необходимо найти чертежи и схемы этой конструкции, при этом они должны быть максимально актуальными. Важность данного этапа производства работ состоит в том, что именно на опорные столбы монтируются ворота со всем оборудованием и если они окажутся слабыми, рама может просто упасть на землю.

Опорные столбы можно возвести из самых разных материалов, таких как кирпич, бетон или дубовый брус. Изготовляя откатные ворота своими руками, схемы проведения работ стоит подбирать такие, которые гарантируют в будущем надёжность и устойчивость всей конструкции. Так, например, согласно им столб для будущих ворот стоит бетонировать на глубину не менее одного метра.

В том же случае, когда вы решите изготовить такой столб из бетона или кирпича, вам нужно будет предусмотреть них не менее трёх металлических закладок. Все залитые бетоном элементы при этом должны отстояться для затвердевания не менее чем неделю. Ускорять этот процесс не рекомендуется, так как только естественное отвердевание придаст раствору наибольшую прочность.

Второй этап – осуществление закладки фундамента

Вторая часть подготовительного этапа – строительство фундамента. Здесь откатные ворота, их эскизы и конструкция должны учитывать как место их расположения, так и геологические условия в ней. Обычно же для производства работ применяют швеллер шириной 20 сантиметров, а также арматуру сечением 12-16 миллиметров. Арматуру нарезают кусками длиной примерно в метр и приваривают с обеих сторон к швеллеру.

Далее роют яму длиной не менее длины половины проёма предполагаемых ворот. При этом углубиться нужно не менее чем на 1.5 метра, а ширина рва должна составить более 40 сантиметров. В большинстве случаев, когда изготовляют откатные ворота своими руками, их схема предусматривает установку швеллера в яму полками вниз. После этого устройство нужно залить бетоном строго контролируя при этом уровень и не допуская его перекоса.

Такая тщательность необходима для того, чтобы создать ровное основание для передвижения по нему роликовой тележки. Стоит при этом отметить, что фундамент откатных ворот можно будет считать готовым только после того, как он выстоит 28 дней для отвердевания бетона. Если запустить его в эксплуатацию ранее, он может быть достаточно серьёзно повреждён.

Последними работами, проводимыми в рамках подготовительного этапа, является обустройство электропроводки под автоматику ворот. Для этого вам понадобиться схема откатных ворот изготовляемых своими руками. В том же случае если они слишком сложны, можно отдельно нанять для выполнения такой проводки электрика.

Изготовление откатных ворот своими руками

Самым сложным этапов строительства описываемой конструкции является изготовления непосредственно самих ворот. Для того чтобы правильно сделать откатные ворота своими руками, следует изучить подробно устройство этой системы.

При этом обычно с этой целью используют обычно металлопрофиль, так как оно самый простой и удобный в применении из всех материалов, предназначенных для изготовления воротных створок.

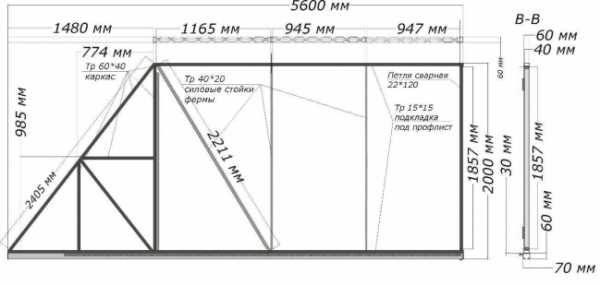

Конструкция откатных ворот имеет стандартные схемы. Обычно они состоят из несущей рамы и внутреннего каркаса или обрешётки. На раму идёт обычно уголок или металлическая труба 60х40 мм. Внутренний каркас можно изготовить из трубы сечением на двадцать миллиметров меньше. Что же касается металлопрофиля, то он крепиться на раму с помощью саморезов или заклёпок.

Конструкция откатных ворот изготовляемых своими руками в принципе не требует никаких операции кроме проведения сварочных работ, но нужно будет ещё зачистить места сварки наждачным кругом при помощи болгарки, а также снять с труб ржавчину и покрасить их.

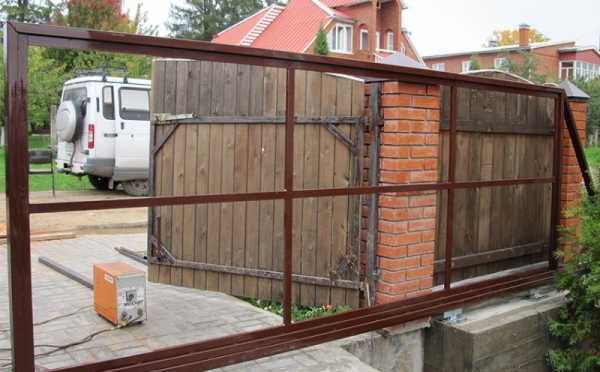

Специалисты по сварке рекомендуют при этом варить каркас ворот прихватами, дела отступ примерно в 30 сантиметров. При этом снизу в несущей раме монтируется направляющий рельс из фурнитуры. Их стоит приобрести заранее в специализированном магазине, чтобы не подыскивать во время проведения монтажных работ.

Готовый каркас зашивается металлопрофилем с помощью заклёпок или же саморезов. При этом до начала процесса необходимо ворота загрунтовать и покрасить двумя слоями антикоррозийной краски. Такая краска значительно продлит срок службы всего изделия, и предотвратит развития ржавчины.

Нюансы монтажа ворот откатного типа

Что же касается монтажа уже готовой конструкции на место, то этот процесс потребует особого внимания и кропотливой работы. Так для начала на вмурованный в землю швеллер устанавливают раздвинутые на 15 сантиметров каретки, после чего их каретки необходимо будет приварить к металлу. При этом необходимо их контролировать по уровню, чтобы не допустить перекоса.

Далее приваривают улавливатели. Необходимо при этом следить за тем, чтобы концевой ролик передвигался, разгружая нижний уловитель в процессе движения рамы ворот.

Стоит отметить, что многие домашние мастера при монтаже описываемой конструкции ставят роликовые каретки на платформы, предварительно приварив к ним шпильки. Делается это для того, чтобы облегчить в дальнейшем процесс регулировки механизма открывания дверей и замены сломавшихся кареток в будущем.

Однако профессиональные мастера утверждают, что поступать так не следует, так как если ошибиться при таком типе монтажа, то придётся срезать шпильки, и приваривать каретки непосредственно к фундаменту. Поэтому лучше всего следовать стандартной процедуре монтажа, которая даст стопроцентную гарантию работоспособности ваших ворот.

Кроме того, есть и ещё один нюанс. Дело в том, что многие домовладельцы стараются объединить автоматику ворот с фотоэлементами, чтобы можно было их открывать, не выходя из автомобиля. Здесь стоит помнить о том, что далеко не всякая проводка годится для этого, поэтому её необходимо планировать заранее при создании чертежа всего комплекса.

Также автоматические двери должны в обязательно порядке снабжаться светозвуковой сигнализацией открывания. Имеет, кстати, смысл обратиться к услугам специалистов в этой сфере, так как установка фотоэлементов это достаточно сложный вид работ недоступный большинству граждан, не имеющих опыта подобного рода деятельности.

koffkindom.ru

Простые откатные ворота - инструкция по изготовлению ворот нестандартной ширины, видео

Простые откатные ворота своими руками – идеальный вариант оградительных конструкций для дачи, загородного домика или постройки с сезонным проживанием. Но не всегда удается заказать изделие у производителя и тогда приходится собирать его самостоятельно.

Преимущества самодельных простых откатных ворот

К плюсам самостоятельного монтажа подобной конструкции относят:

  1. Возможность сделать простые откатные ворота практически любой ширины, предусмотрев заранее особенности вашего участка. Часто бывает, что в весеннее время, когда грунт оттаивает и начинает пучиниться, конструкцию перекашивает. По этой причине ворота обычно делаются шириной не более 4 метров с двумя створками, чтобы избежать излишней деформации. Если вам нужно полотно, например, 7 метров в ширину, то вы заранее производите бетонирование столбов и делаете конструкцию устойчивой к погодным изменениям. Такой пролет позволяет заезжать на участок крупногабаритной технике.
  2. Бюджетный вариант. Тем, кто не хочет ставить ворота с двумя створками, а заказывать готовые откатные дорого (только стоимость механизма электромеханических ворот более 50 тыс.), вполне можно самим собрать конструкцию.
  3. Малая вероятность поломки. Отсутствие электроники позволяет избежать непредвиденных поломок и сделать ремонт дешевле.

Основные составляющие элементы

Рассмотрим ворота шириной 7 метров с калиткой и самодельным замком. Такие ворота легко открываются на любую ширину – 5, 6 или 7 метров.

Чтобы столь большое полотно не повело, сверху над калиткой лучше сделать перемычку.

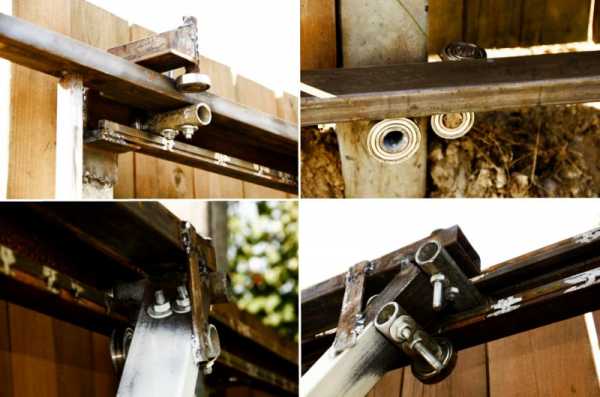

В качестве подвижного механизма взяты обычные мебельные колесики из жесткой пластмассы. Они двигаются по рельсе, глубина ямки для нее – 25 см.

Чтобы 7-метровое полотно откатных ворот не шаталось при ветре, посередине делаем штырь, упирающийся в раму или землю.

Сами ворота желательно сделать по принципу стержневой системы («Ферма», использующаяся при строительстве ж/д мостов). Достаточно для укрепления конструкции трубы с сечением 40*40 мм, основные столбы подойдут 60*40 мм, лаги-перемычки делают из трубы 20*40. Также рекомендуется обварить по периметру трубой 40*40. Углы жесткости допускается сварить из остатков трубы.


При сварке широкой конструкции необходимо создать ровную рабочую поверхность по уровню, например, используя дощатый настил.

Монтаж ворот и укрепляющей рамы

Изначально рекомендуется произвести временную установку – на столбики с помощью прихваток.

С правой стороны можно закрепить вплотную к столбам на прихватку сверху и снизу. Но тогда слева обязательно необходима отступка, позволяющая свободно двигаться полотну, не задевая другие элементы. Достаточно 4 см.

При подготовке ямки необходимо снять грунт на 40 см, засыпать щебенку, ПГС, залить бетоном на глубину штык-лопаты. Бетонирование канавы производится от столба до столба. В еще неокрепший бетон вдавливается уголок.

Учтите, что ворота должны ходить под углом от основного забора.

При монтаже замка – полная свободна для фантазии. Однако нужно помнить, что он должен выполнять несколько функций: удерживать полотно от открывания, не допускать прокатывания или падения конструкции на человека.

У широких ворот необходимо сделать штырь посередине створки, например, пруток с сечением 10*10, входящий в квадратиз трубы 15*15. Такая примитивная конструкция добавляет прочности и не допускает шатания полотна.

Направляющие трубы помещаются в грунт на глубину в 3 штык-лопаты, желательно сделать дополнительно пару подпорок.

После крепления временной створки на прихватку к столбам и бетонирования уголка и стойки направляющей осуществляется приваривание к створке лапки с роликом. После прихватку обрезают, нашивают профлист на раму.



glav-dacha.ru

Откатные ворота своими руками

Откатные ворота уже перестали быть экзотикой на участках. Благодаря большому выбору фурнитуры и стройматериалов в продаже, построить откатные ворота может каждый человек, обладающий строительными навыками. Как сделать откатные ворота своими руками?

Типы ворот

Основные типы — это:

  • консольные,
  • рельсовые,
  • подвесные.

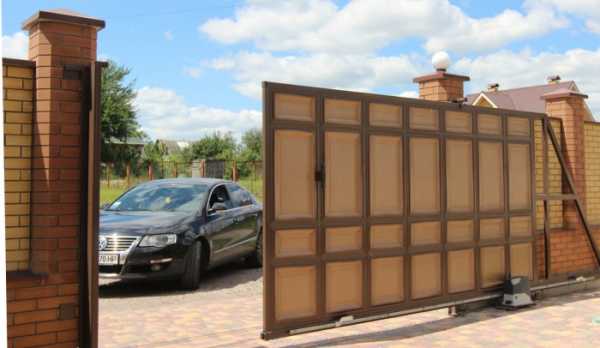

Консольные разновидности можно встретить чаще всего. Они имеют массивный фундамент, расположенный за пределами проема, на нем установлены роликовые каретки, по которым двигается направляющий рельс, закрепленный в нижней части полотна. Длина таких ворот намного больше, чем ширина из-за противовеса, который удерживает закрытые ворота в ровном положении.

Фундамент может быть в виде швеллера, сваренного буквой П и забетонированного в земле, также можно установить закладную на винтовых сваях. В этой статье будет рассмотрено сооружение ворот именно консольного типа. Выглядят они как на фото.

Рельсовые модели имеют рельс, проложенный на всем пути движения створки, поэтому не требуют противовеса, а значит, им нужно меньше места для откатывания. Также на полотно потребуется меньше материала. Однако рельс необходимо постоянно поддерживать в чистоте.

Подвесные ворота двигаются по балке, расположенной в верхней части. Они не требуют сооружения мощного фундамента, как консольная разновидность, но горизонтальная балка вверху ограничивает высоты въезжающего транспорта.

Также перед сооружением ворот следует определиться с тем, будут они автоматическими или механическими. Автоматические разновидности, естественно, стоят дороже.

На видео показано, как сделать откатные ворота для участка своими руками.

Размер ворот

Прежде чем строить откатные ворота своими руками, необходимо понять две вещи:

  • какие машины будут въезжать,
  • под каким углом будет происходить въезд.

Исходя из этого определяется ширина створа — расстояния между столбами. Ширина самого полотна делается несколько больше — минимум на 20 см — чтобы при закрытии ворот не оставалось щели.

Лучше всего, чтобы между зеркалами въезжающего автомобиля и столбами оставалось 0,5 м, минимум — 0,3. Исходя из этого и нужно строить чертеж для откатных ворот своими руками.

Даже если в данный момент стройка на участке не идет, стоит предусмотреть возможность въезда грузовых машин — неизвестно, что будет через несколько лет. Ширина «Камаза» составляет примерно 2,9 м, а если он будет въезжать под углом, например, 45 градусов, то ширину проема нужно делать не менее 4,5 м, чтобы между столбами и въезжающей машиной остался зазор. Меньше проем делать не рекомендуется.

Что касается высоты ворот, то, если нет горизонтальной балки вверху, в принципе можно делать ее любой. Однако следует помнить, что высота ворот не равна высоте забора. Ворота откатные всегда находятся на некотором расстоянии от земли — 10- 15 см. Это следует помнить при заказе или изготовлении полотна. Кроме того, фундамент и направляющая балка ворот также добавляют им высоты. Также следует учесть ширину каркаса полотна.

При проектировании размера ворот также следует учесть размер материалов, представленных на рынке. Если металлический профиль для каркаса легко сварить, то с профлистом это сделать сложнее, кроме того, сваренный лист выглядит некрасиво.

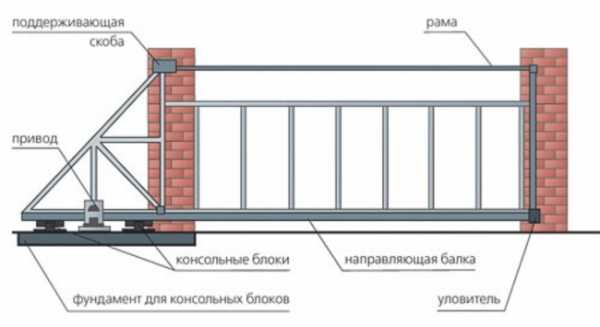

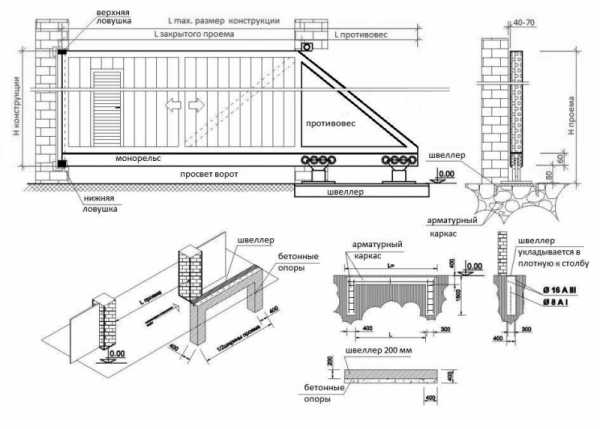

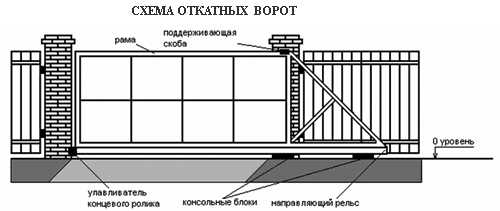

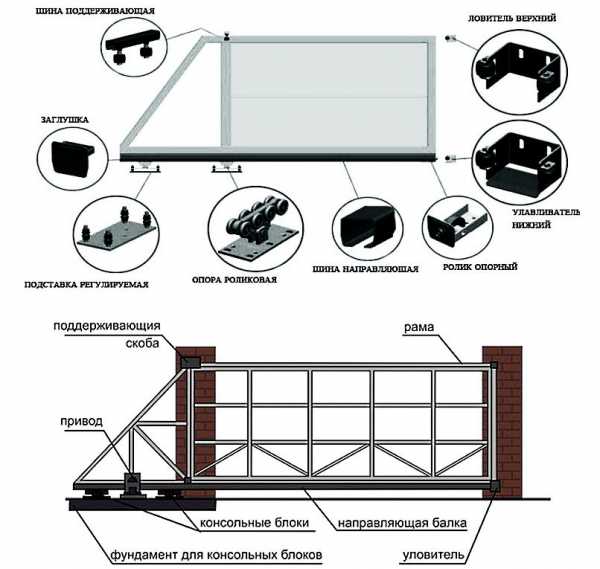

Схема устройства ворот

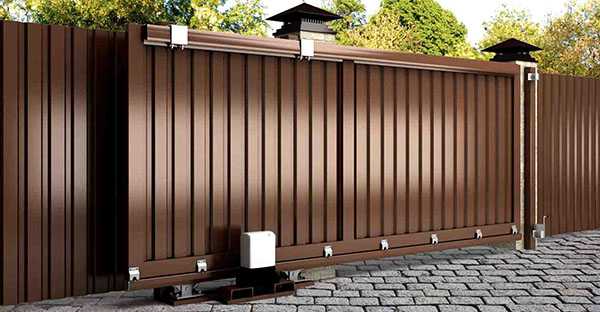

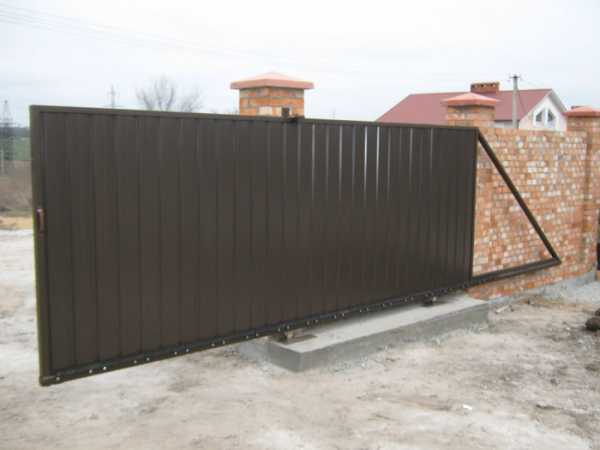

Откатные ворота консольного типа представляют собой полотно, в нижней части которого находится направляющий рельс, движущийся на роликовых каретках. Ролики находятся за пределами проема. Схемы представлены ниже.

Конструкция довольно простая, для создания таких откатных ворот своими руками можно обойтись и без сложных чертежей.

Чтобы створки легко двигались, необходим противовес. Он может быть треугольным или прямоугольным и быть равным 1/3 — ½ длины полотна. Рекомендуется делать его равным половине полотна, особенно если противовес решено сделать облегченным, треугольным. Если он будет слишком маленьким, то ворота при закрывании будут перекашиваться, «клевать».

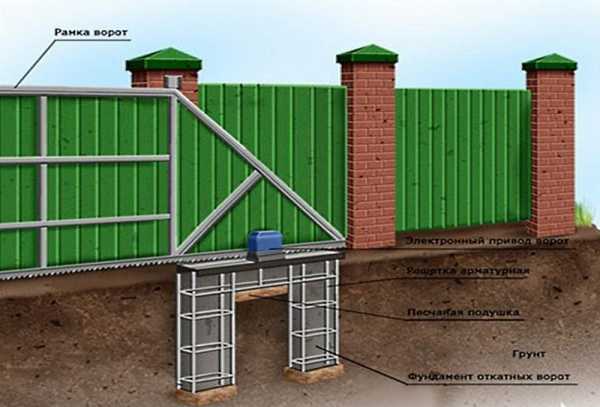

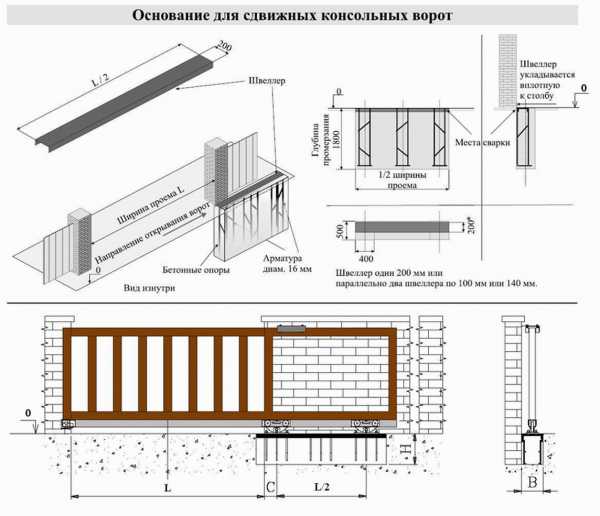

Фундамент

Для ворот консольного типа необходим массивный фундамент. Как его рассчитать и сделать?

Закладную обычно делают длиной в 0,5 длины полотна. Для нее нужен швеллер соответствующей длины, к которому приваривают еще 2 швеллера в виде буквы П или прутья арматуры длиной 1 м и толщиной 10-14 мм.

Под фундамент выкапывают яму глубиной примерно метр и шириной около 30 см, помещают туда конструкцию и заливают бетоном. Раствор готовят из цемента, песка и мелкого щебня в соотношении 1:3:3. Застывает бетон 7 дней.

Важно! Закладная должна оказаться на одном уровне с бетонным основанием, чтобы вокруг нее не скапливалась вода.

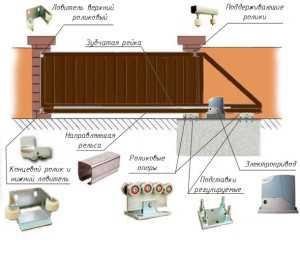

Комплектующие

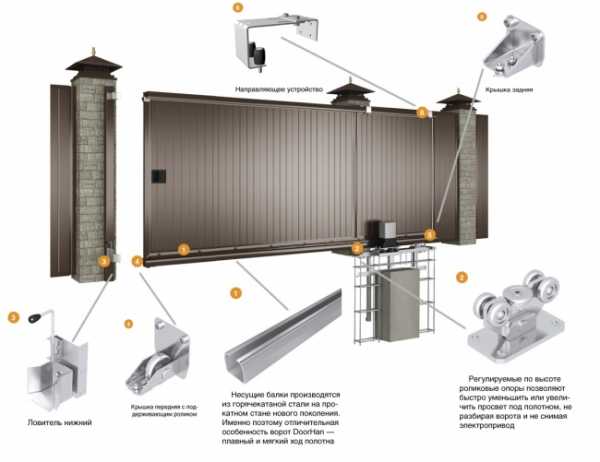

Что включает конструкция откатных ворот? В продаже есть как отдельные комплектующие, так и готовые наборы для конструкций различной длины и массы. Например, российская фирма «Ролтэк» предлагает наборы МИКРО для ворот массой до 350 кг, ЭКО для конструкций массой до 500 кг, ЕВРО — до 800 кг. Бытовые модели, которые ставят на участках, обычно весят до 300 кг. Створка с размером каркаса 4*2 м весит примерно 200 кг.

Для консольного типа вам понадобятся:

  • несущая балка (направляющий рельс) — приваривается к нижней части полотна, он двигается по роликам, его длина должна быть в 1,5 раза больше, чем ширина проема; в отдельных случаях (вес ворот меньше 200 кг) можно сделать его длиной в 1,3 ширины проема;

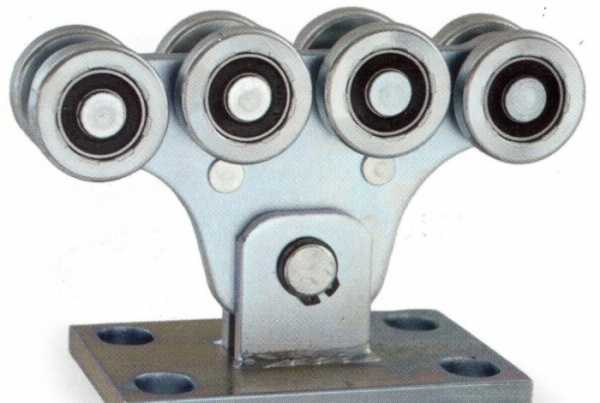

  • роликовые каретки — устанавливаются на закладную, по ним ездит рельс, могут быть из пластика и из металла, по долговечности они примерно одинаковые, но пластиковые издают меньше шума;
  • уловители, верхний и нижний;
  • поддерживающие ролики (также называются «направляющее устройство») — удерживают полотно в вертикальном положении;
  • резиновые заглушки на направляющий рельс — препятствуют попаданию в него мусора, снега.

При выборе кареток имейте в виду, что они должны выдерживать примерно на 30% больший вес, чем вес полотна. На срок службы кареток больше всего влияет расстояние между их центрами — чем оно больше, тем быстрее каретки выработают свой ресурс.

Внимание! У «самоделкина» может возникнуть вопрос, а не дешевле ли будет изготовить все эти детали самостоятельно. Фурнитура должна быть сделана качественно и хорошо собрана, чего невозможно добиться при кустарном производстве. В конце концов, с учетом всех доделок и переделок, такие ворота обойдутся дороже, чем ворота с готовым набором комплектующих.

Также при покупке фурнитуры обратите внимание на качество ее изготовления и упаковке. Если детали кривые, а упаковка плохо запаяна, видно, что она нефирменная, лучше от покупки таких комплектующих отказаться.

Установка фурнитуры

Верхние и нижние улавливатели и направляющие (поддерживающие) ролики удобно устанавливать на вертикальную профильную трубу, которую ставят по всей высоте столба. Трубу можно забетонировать вместе с закладной, а можно при установке закладной оставить несколько выступающих прутков арматуры и приварить трубу к ним. Первый вариант надежнее, второй более удобен.

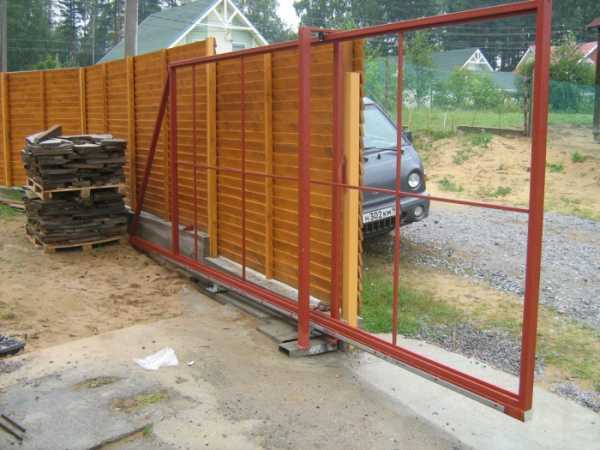

Сборка каркаса

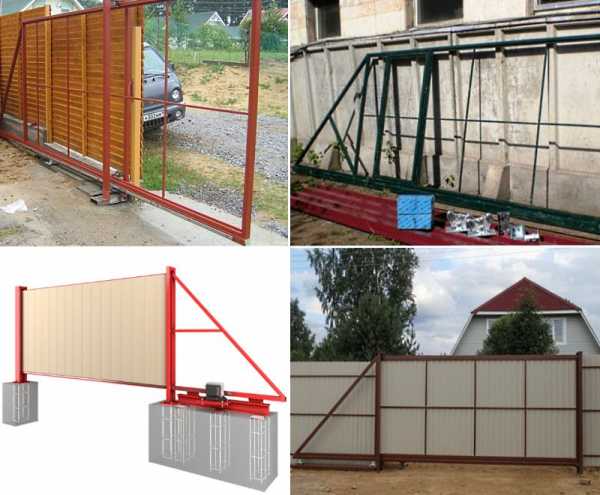

Каркас для ворот сваривают из профильной трубы 5*5*0,2 см. Перед сборкой нужно подготовить место — ровную площадку, и сами трубы. Их необходимо очистить от ржавчины, если она есть, и покрыть грунтовкой с помощью пульверизатора или кисти. Когда грунтовка высохнет, каркас сваривают.

Важно! В местах сварке не должно остаться отверстий, через которые вода может попасть внутрь каркаса.

Внутреннюю обрешетку каркаса делают из трубы размером 4*2*0,2 см. Приваривают их с шагом в 40 см и в шахматном порядке. Посередине делают перекладину. Если каркас будут обшивать с обеих сторон, то трубы приваривают посередине внешней рамы, а если с одной стороны — то со сдвигом в противоположную сторону. Если вы планируете сделать в полотне калитку, то для нее предусматривают отдельную раму.

После окончания сварочных работ все швы зачищают болгаркой и промазывают грунтовкой. Когда грунтовка высохнет, каркас покрывают алкидной эмалью для наружных работ в 2-3 слоя.

Установка

Ролики продевают в направляющий рельс, затем с помощью уровня проверяют ровность конструкции. Установка откатных ворот своими руками рекомендуется именно с использованием сварки, так как такое крепление получится более надежным и не расшатается со временем, в отличие от болтов.

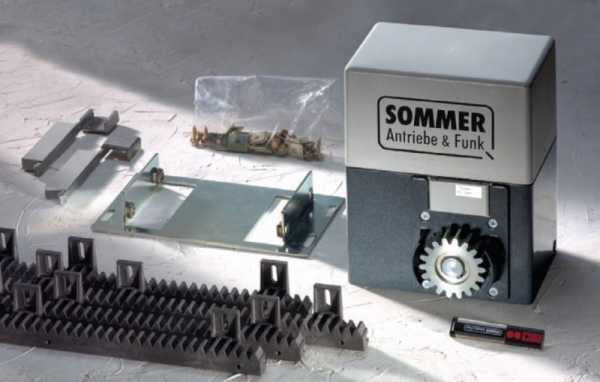

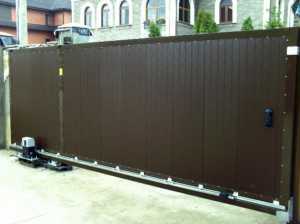

Установка автоматики

Автоматику ставят в последнюю очередь, когда вы добились того, что ворота двигаются плавно и без рывков.

Для этого вам понадобится:

  • электропривод,
  • сигнальная лампа,
  • зубчатая рейка,
  • пульт дистанционного управления,
  • фотоэлементы;

а для монтажа:

  • сварочный аппарат,
  • дрель,
  • сверла по металлу.

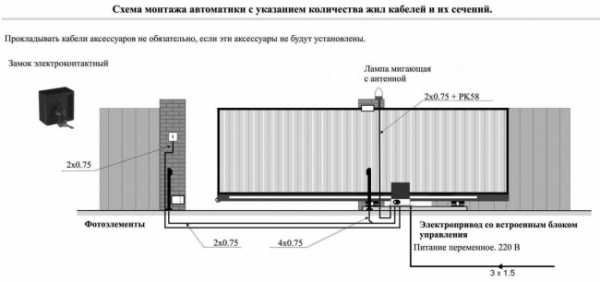

Схема монтажа привода, лампы и фотоэлементов показана на рисунке. Устанавливать привод нужно согласно инструкции.

Заключение

Сделать откатные ворота самостоятельно — вполне реальная задача. Важно купить качественные комплектующие, сделать хороший фундамент и качественно смонтировать конструкцию. Проще всего в устройстве и эксплуатации ворота консольного типа.

bouw.ru

Как сделать откатные ворота своими руками – выбор материалов и монтаж

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

Как сделать откатные ворота своими руками

Изготовить на придомовом участке откатные ворота своими руками – процесс не такой уж и сложный. Профессионалы и те, кто уже успешно справился с самоделкой, в один голос уверяют, что процесс изготовления откатных ворот проще, нежели распашных:

  • Меньше сварных работ
  • Нет трудоемкой и филигранной работы по свариванию гаражных петель
  • Не надо выверять правильность навешивания створок

Еще один фактор, который добавит вам решимости и подтолкнет к самостоятельной работе – относительная дешевизна ворот, выполненных своими руками, по отношению к стоимости готовой конструкции. Дешевле в разы!

Откатные ворота имеют и другие преимущества по сравнению с распашными. Для них не надо места для распахивания створок, внутрь участка или на улицу, что важно в районе плотной застройки и узких проездов. Важнее всего — комфорт и удобство для владельца автомобиля: сидя за рулем, вы открываете ворота для въезда на участок простым нажатием кнопки на брелоке. Но до этого еще далеко. Начинаем с вычерчивания схемы ворот, для простоты она может быть выполнена в виде эскиза. Для четырехметрового въезда на участок, необходимо подвижную секцию сделать шириной 6 метров.

Каркас секции варится из профилированных труб квадратного или прямоугольного сечения. Для обшивки специалисты советуют выбрать легкий материал, чтобы не создавать дополнительной нагрузки на раму и механизм, с помощью которого ворота будут откатываться по рельсу или швеллеру. Наиболее удачным считается стеновой профлист с маркировкой С 8. В последнее время можно увидеть еще более легкие ворота из сотового поликарбоната. Приобретаем обшивочный материал с учетом размера подвижной секции.

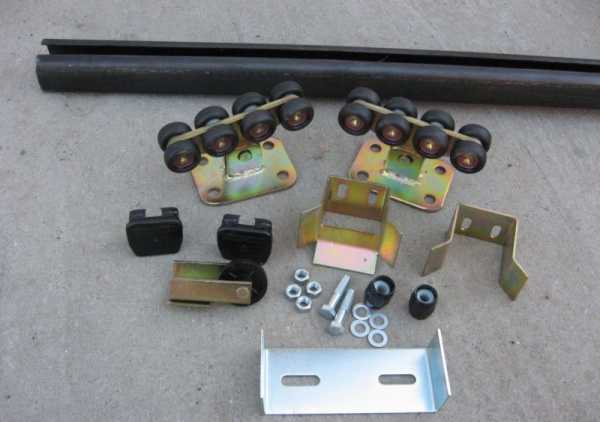

С особой тщательностью выбираем комплектующие для откатных ворот. Советуем отказаться от рельсового механизма откатки, так как часто придется очищать направляющую и ролики от грязи, листьев. Сейчас для устройства откатных ворот придуман консольный механизм с балкой внизу. Приобрести следует такие элементы:

  • Направляющий (нижний) профиль с заглушкой
  • Поддерживающая верхняя пластина
  • Верхний и нижний улавливатели
  • Верхние, нижние и концевые ролики
  • Роликовые каретки

Содержание статьи

Подготовительные работы

Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.

Монтаж швеллера

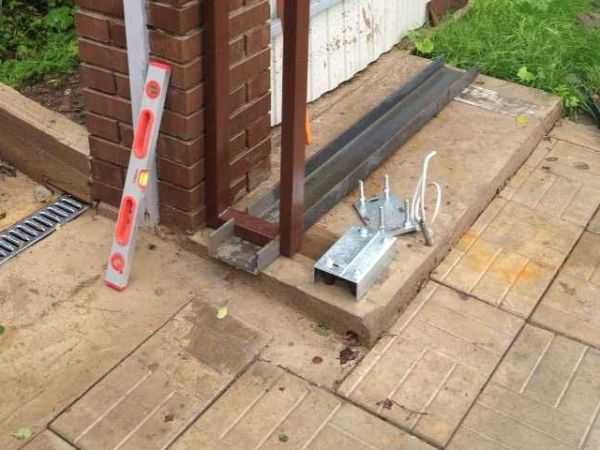

Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.

Обратите внимание: это очень ответственный этап работы.

Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.

После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.

Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.

Если нужен забор, то какова будет стоимость забора из профлиста и от чего зависит?

Знаете ли Вы какие бывают профлисты и их размеры? Ответ в следующей статье.

После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.

Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.

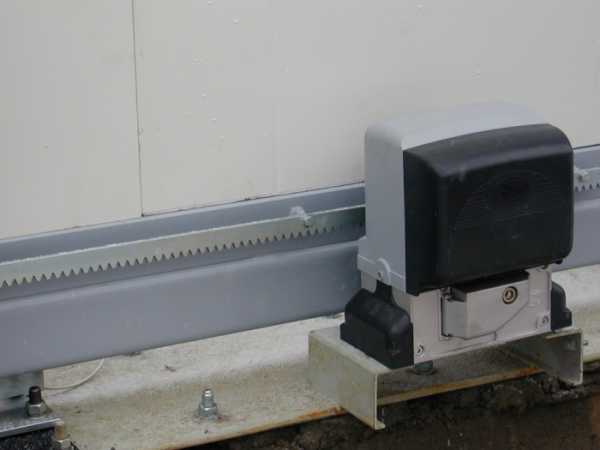

Монтаж привода ворот

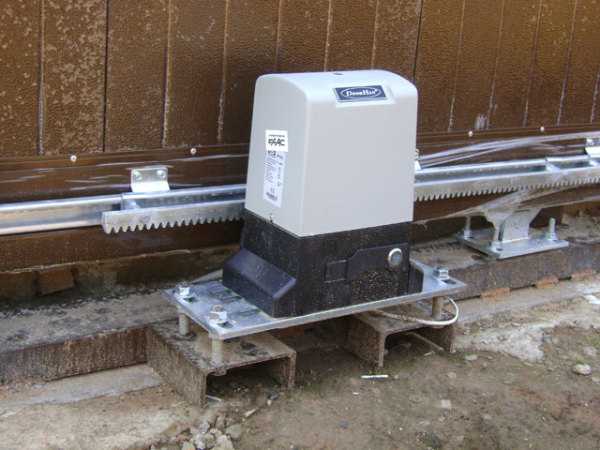

Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.

Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.

Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

Изготовление полотна откатных ворот своими руками

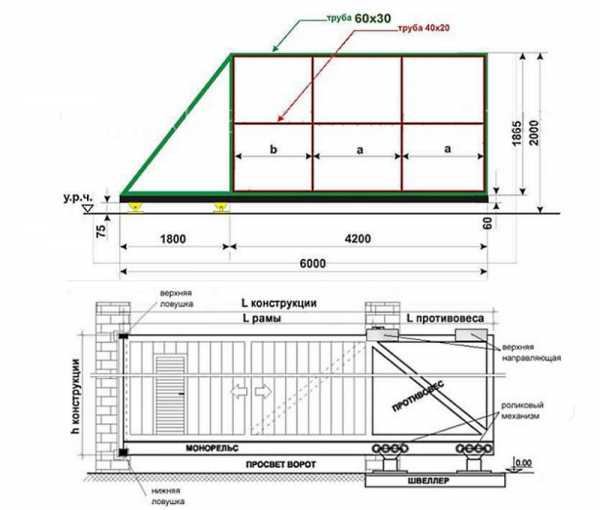

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

  • Въездной проем шириной четыре метра
  • Рама из металлопрофиля 4,4 метра на 2 метра
  • Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

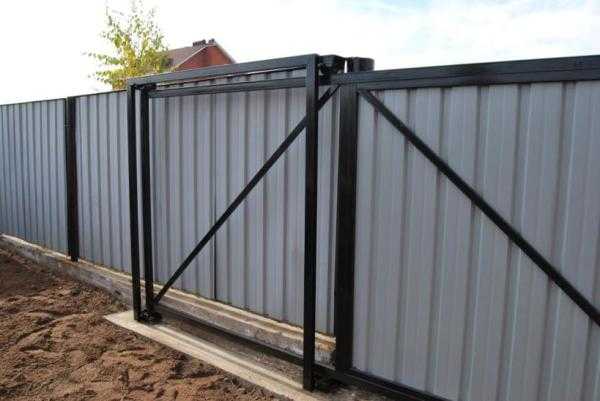

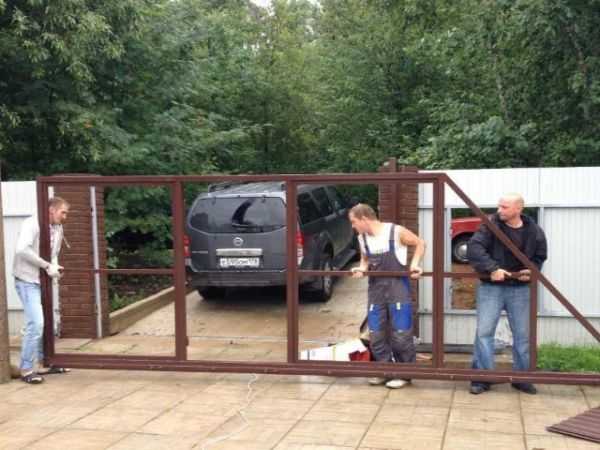

Установка откатных ворот

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот.

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

moizabor.com

Откатные ворота своими руками - практические рекомендации

Строительство частного дома во многих ситуациях заставляет людей задумываться о его безопасности и безопасности своего земельного участка. Установка хорошего ограждения — один из  элементов такой пассивной защиты. Но каждое ограждение, ровно, как и сам дом, должно иметь вход, которым служат ворота и калитка.

Среди популярных вариантов въездных ворот все чаще и чаще сегодня можно встретить ворота откатного типа. На чем основана сегодняшняя мода, спорить не будем, скажу лишь одно, что любой из вариантов ворот имеет свои достоинства и недостатки.

Недостатки откатных ворот.

Так,  главным недостатком откатных ворот, который чаще всего называют их потенциальные покупатели, является их большая стоимость (по сравнению с распашными). Однако если это вас не останавливает, и вы хотите видеть у себя именно данный тип ворот, то вы можете немного сэкономить, изготовив откатные ворота своими руками. Поскольку современные системы таких ворот представлены в основном консольным типом, именно их изготовление мы сейчас и рассмотрим.

Конструкция консольных откатных ворот.

Итак, всю конструкцию консольных откатных ворот можно разделить на статические и подвижный элементы.

Статические элементы.

К статическим элементам относятся:

  • фундамент основание,
  • основные столбы ворот,
  • а также необходимая для движения фурнитура.

Подвижные элементы.

Ну, а подвижным элементом, как вы, наверное, уже догадались, является непосредственно само полотно ворот, состоящее из рамы, зашивки и направляющего рельса.

Таким образом, для изготовления откатных консольных ворот вам потребуется следующий инструмент:

Как сделать откатные ворота своими руками — практические рекомендации.

1. Установка опор ворот.

Для начала в крайних точках ваших будущих ворот необходимо установить столбы – основания, которые могут быть как из металлической профилированной трубы, так и из штучных каменных материалов: кирпича, блоков и другого. Выход опор из грунта должен быть выполнен на одном уровне, кстати, первые тоже должны быть равной высоты. Если вами выбраны столбы из каменных материалов, то со стороны ворот на них  необходимо укрепить стойки из металлической профилированной трубы. Она потребуется в дальнейшем для крепления верхних направляющей роликовой планки ворот с одной стороны, а также верхней и нижней ловушки с другой стороны, но об этом позже.

2. Фундамент основания.

Завершив работу по  установке опор ворот, приступаем к устройству фундамента основания, который представляет собой П-образную конструкцию, залитую в грунт. Верхний ростверк основания должен выполняться в один уровень, без наклона.

В верхнюю площадку фундамента необходимо замонолитить 18 швеллер, увязанный с арматурным каркасом фундамента. Верхнее основание швеллера должно быть заподлицо с уровнем залитого фундамента. Сам швеллер должен примыкать к столбу основания и проходить параллельно ограждению.

Длина фундамента должна равняться половине проема ваших ворот, а ширина должна составлять порядка 250 — 400 мм.

Столбы фундамента заглубляются на глубину промерзания в вашем регионе, а верхняя перемычка заливается высотой в 500 мм на песчаную подушку.

3. Изготовление полотна ворот.

После завершения работ по устройству фундамента основания, даем ему неделю на затвердевание и набор прочности, а сами приступаем к изготовлению полотна ворот. Основанием для ворот служит специальная металлическая направляющая: она является составляющей комплекта фурнитуры для откатных ворот и приобретается в его составе. Длина направляющей должна составлять 1,6 размера проема ворот. Внутри этой направляющей будут проходить ролики системы. Паз располагается внизу, а противоположная сторона направляющей служит основанием для полотна ворот.

Само же полотно представляет собой сварной прямоугольный каркас с  треугольным противовесом, выполненный из профильной трубы 60х40. Кстати, внутренний поддерживающий каркас ворот, для экономии, можно выполнить из профильной трубы и меньшей по сечению 30х30 либо 40х20.

Противовес выглядит как  прямоугольный треугольник, катеты которого обращены к нижней направляющей и каркасу полотна ворот. Углы этой конструкции свариваются сплошным сварочным швом, а накладывающиеся друг на друга трубы каркаса и направляющей свариваются швами длинной 3 см через каждые 20 – 30 см.

После завершения сварочных работ металлический каркас необходимо зачистить и покрыть защитным грунтом и эмалью. Место стыка каркаса и направляющей дополнительно еще защищаем герметиком.

4. Монтаж конструкции подвесных ворот.

Завершив работу по монтажу каркаса, ставим в него на поддерживающие ролики и поднимаем конструкцию к месту установки. Основания роликов при этом размещаются на металлическом швеллере основания, а после проверки правильности и уровня установки привариваются к швеллеру. Затем поддерживающая планка с роликами крепится на столбе основания, выставляется вертикальность ворот и параллельность движения.

5. Отделочные работы.

Следующим этапом проводится зашивка ворот. Для этого сегодня модно использовать металлический профильный лист с полимерным покрытием или дерево.

Обшивка крепиться к каркасу ворот на саморезы со сверлом на окончании и резиновой прокладкой под шляпкой.

Металлические профильные листы также можно крепить на вытяжные заклепки, однако в данном случае работа будет усложнена (высверливанием  отверстий). В случае с деревянной обшивкой планки к каркасу крепятся уже предварительно обработанными и окрашенными.

Когда полотно ворот будет полностью нагружено собственным весом, вам на противоположном столбе основания необходимо закрепить верхнюю и нижнюю ловушку. Верхняя ловушка крепиться таким образом, чтобы в нее свободно входили ворота. С нижней немного сложнее: ее необходимо закрепить таким образом, чтобы направляющая, попадая в нее, немного приподнималась, тем самым снимая нагрузку с дальних роликов основания. Для лучшего вхождения в нижнюю ловушку край направляющей может быть снабжен роликом.

На этом все, поздравляю! Вы изготовили откатные ворота своими руками.  В дальнейшем их можно модифицировать автоматикой (так называем блоком комфорта) для самостоятельного открытия или оставить без изменений, но это тема уже другой статьи.

Видео.

Рекомендую прочитать:

podmasterij.ru

Самодельные откатные ворота своими руками

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

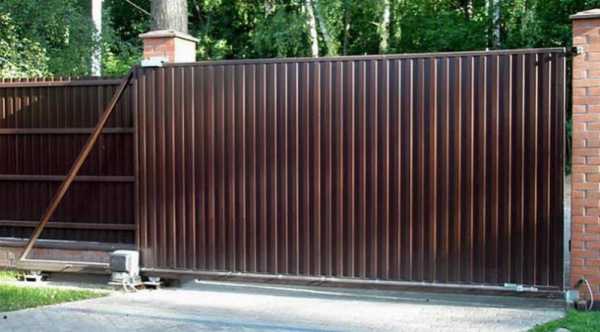

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

  • Подготовленные опорные столбы;
  • Создание фундамента для конструкции;
  • Проведение электропроводки под автоматику;
  • Создание ворот;
  • Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота — схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

svoivorota.ru
