Откатные ворота установить: Как правильно установить откатные ворота своими руками
Как установить откатные ворота своими руками
При установке откатных ворот важно помнить, что их основой является надежный и прочный фундамент, который должен быть строго горизонтальным. Именно от его качества зависит прочность и долговечность конструкции. Работа с фундаментом самая продолжительная, остальные работы займут значительно меньше времени.
Возможно применение двух видов обустройства фундамента:
- ленточного типа;
- крепление швеллера в двух точках.
Для будущего фундамента необходимо купить следующие составляющие:
- бетон (марка не ниже M-200)
- швеллер с полкой (не менее 160 мм)
- арматура, приваренная к швеллеру.
Следует предусмотреть площадку для установки двигателя, если осуществляется установка ворот с электроприводом. В этом случае в фундамент следует заложить кабель питания электропривода, а также провода для прочей автоматики.
Габариты. Размер фундамента пропорционален перекрываемому проему и
весу створки металлических ворот.
Требования к длине фундамента предъявляются для того, чтобы обеспечить правильное расстояние между роликовыми опорами, установленными на швеллер. Только правильный расчет обеспечит надежность работы всей системы и разгрузит несущую балку ворот. Ширина фундамента обычно составляет 40 или 50 см. Глубина должна определяться в зависимости от свойств почвы в конкретном регионе. Для Москвы это значение – порядка 1700 мм.
Специалисты нашей компании помогут вам точно определить необходимое количество материалов, размер фундамента и длину швеллера и помочь заказать и купить все компоненты по приемлемой цене.
Фундамент заливают в непосредственной близости к ограничивающему
проем столбу, со стороны открытия ворот. Швеллер устанавливают вплотную к
столбу (см. схему) строго по уровню, поскольку именно он определяет
горизонтальное положение створок.
Подробная инструкция по установке откатных ворот
Установка силовой рамы
- Вырыть котлован по размерам, указанным в монтажной карте.
- Поставьте силовую раму таким образом, чтобы передний опорный столб располагался вровень со столбом.
- Протяните нить на нулевом уровне вдоль линии ворот. При этом она должна касаться боковой поверхности опорных столбов, а ее другой конец должен располагаться на расстоянии 100 мм от противоположного столба.
- Далее необходимо проверить уровни наклона плоскостей рамы с помощью строительного уровня.
- Перед началом заливки бетоном, раму необходимо закрепить с помощью отрезков арматуры и после этого залить ее бетоном.
- Дать застыть бетону 5-7 дней.
Бетонирование столба ловителя
- Вырыть котлован согласно размерам, указанным в монтажной карте.
- Зафиксировать столб на уровне со столбом заказчика и проверить вертикальность строительным уровнем.
- Закрепить столб с помощью кусков арматуры и залить его бетоном.
- Дать застыть бетону 5-7 дней
Роликовые опоры
Роликовые опоры фиксируются болтами, заделанными в силовой раме. Здесь же выставляется необходимый просвет ворот. Размер просвета указывается в карте монтажа.
Площадка под привод
Разобрать площадку и закрепить на переднюю опору с помощью 4-х болтов №12 и 2-х болтов №10. Затем площадка собирается снова.
Монтаж направляющего устройства
Перед началом монтажа направляющее устройство необходимо разобрать. На передний столб крепится заподлицо 4-мя саморезами, а на задний столб - посередине.
Щит
Выберете удобное начальное положение щита, исходя из положения
препятствий и задвигайте щит с балкой в направлении роликовых опор.
Далее закрепите кронштейны направляющего устройства и, регулируя его,
добейтесь вертикальности щита.
Установка поддерживающего ролика
Ослабьте винты на поддерживающем ролике. Задвиньте ролик в переднюю часть балки и затяните винты, тем самым закрепив ролик с помощью прижимной пластины.
Монтаж задней крышки
Перед установкой ослабьте винты. Задвиньте крышку в заднюю часть балки до упора и затяните винты.
Нижний ловитель
Перед началом работ разделите ловитель на составные элементы. Закройте ворота и поставьте монтажный кронштейн заподлицо с левым краем столба и затените его с помощью 6-и саморезов по металлу. Закрепите ловитель на монтажном кронштейне и отрегулируйте его положение. Установите накладку на балку и закрепите её с помощью заклепок.
Верхний ловитель
Разберите ловитель на составляющие. Закрепите его саморезами по металлу к столбу. Корпус ловителя закрепите винтами. Накладку на щит ворот зафиксируйте заклепками.
Лежачий полицейский
Установить лежачий полицейский в проем ворот на поверхности земли и
закрепите его с помощью 4-х анкерных болтов (по 2 болта с каждого
конца).
Скачать инструкцию по установке откатных ворот
Откатные ворота | Установка откатных ворот
Откатные ворота — прекрасная альтернатива распашным воротам, которые по укоренившейся традиции считаются самыми подходящими для защиты проезда на частную территорию.
Процесс установки откатных ворот безусловно более сложный, но их конструкция будет функциональной, надёжной и удобной в применении.
Откатные ворота целесообразно устанавливать практически в любом желаемом подходящем месте, благодаря их неоспоримым достоинствам.
Достоинства откатных ворот.
Откатные ворота — это оптимальный вариант для объектов с разным назначением и площадью, которые обладают следующими основными преимуществами:
- Не требуется много места.
Конструкции этого вида идеально подойдут для участков с небольшой площадью с плотной застройкой. - Не ограничивается высота.
На территорию смогут въезжать машины любых размеров благодаря отсутствию поперечной балки и направляющей в проеме.
- Универсальные размеры.
Особенность ограждающей конструкции позволяет выбрать габариты в зависимости от назначения. Установить устройства можно, как на маленьких приусадебных участках, на и на больших промышленных территориях. - Низкий уровень шума.
Это обеспечивают современные технологии, применяемые при изготовлении ворот. Находящиеся на территории люди не будут отвлекаться от работы или отдыха из-за скрежета створок. - Калитка.
Отсутствует необходимость в установке калитки рядом с воротами, для чего зачастую нет места. Ее можно встроить непосредственно в ворота, что существенно экономит пространство. Декоративные элементы, например, решетки и кованые изделия, будут уместно смотреться на подобной конструкции. - Дополнительные элементы.
Декоративные элементы, например, решетки и кованые изделия, будут уместно смотреться на подобной конструкции. - Оперативная установка.
Простая конструкция не нуждается в значительных временных затратах.
- Эстетическая привлекательность.
Они подчеркнут современное оформление ландшафта и статус владельца объекта. Важно подобрать профили с подходящим дизайном, что не будет затруднительным благодаря обширной цветовой гамме.
Она определяется тарифами компании, занимающейся установкой, габаритами конструкции и сложностью монтажа.- Высокое качество исполнения.
Их производство выполняется после тщательной разработки, в процессе которой учитываются особенности территории и назначение. Качественные материалы устойчивы к негативным воздействиям климатических и механических факторов. - Долговечность.
Срок службы основных конструктивных элементов превышает 50 лет независимо от выбранного типа отделки. При длительной эксплуатации владельцам придется осуществлять каждые 15 лет обновление обшивки или краски, если конструкция утратит свою эстетическую привлекательность.
Особенности и принцип работы.
Откатные ворота являют собой ограждающую конструкцию, в которой профиль откатывается в сторону. Они изготавливаются в виде рамы прямоугольной формы, которая дополнительно обшивается выбранным материалом. Металлический профиль производится из алюминия или оцинкованной стали, который дополнительно обрабатывают антикоррозийными средствами.
В конструкцию входит силовая рама, которая создается из металла и бетонируется. В верхней части устанавливают направляющие, а в нижней – уловители. В двух местах несущей конструкции находятся ролики. Движение осуществляется посредством электропривода, который управляется пультом или стационарной кнопкой. Эксплуатация автоматического механизма обеспечивает облегчение управления воротами.

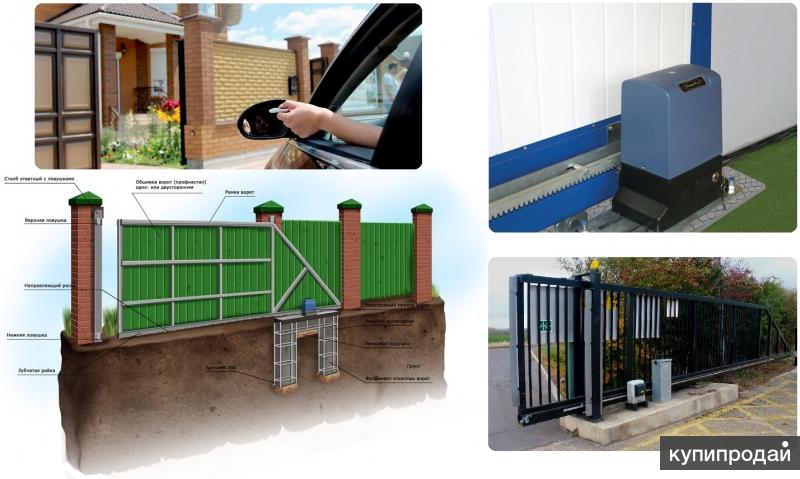

Конструкция откатных ворот.
- Полотно.
Они могут иметь разное конструктивное исполнение, например, обшиты поликарбонатом, профнастилом или заполнены профильной трубой. - Рама.
В состав входит щит и противовес. Для изготовления берется профильная труба, сечение которой зависит от размеров конструкции.
- Кронштейн с роликами.
Производит фиксацию конструкции в вертикальном положении. Устанавливается профиль и два ролика. - Заглушка.
Предназначена для выполнения защитной декоративной функции для направляющей балки. Исполняется в виде пластины, которая повторяет профиль направляющей. - Консольный блок.
В состав входит две роликовые опоры, имеющие по восемь подшипников с антикоррозийным покрытием. - Направляющие балки.
Исполнение зависит от веса и размера конструкции. - Концевой ролик.
Монтируется с торца ворот в направляющую палку. Обеспечивает плавное перемещение створки. - Нижний и верхний ловители.
Устанавливаются с соответствующих сторон приемного столба и имеют антикоррозийное покрытие.
Разновидности.
Откатные ворота делятся на следующие виды по конструктивному исполнению:
- Подвесные.
Ворота отличаются большим весом и надежностью эксплуатации.
Актуально их применение на объектах производственного назначения. - Консольные.
Ворота состоят из рамы, консольных блоков, направляющих рельсов и роликов. Устройства отличаются простотой монтажа и бесшумностью. - Рельсовые.
Механические конструкции удобны в применении и не нуждаются в большом пространстве для установки. В них полотно движется на колесиках по рельсам, проложенным на земле.
Типы управления.
По типу управления выделяют следующие разновидности откатных ворот:
- Ручные.
Конструкции снабжаются подвижным роликовым механизмом. Они позволяют пользователям самостоятельно перемещать створки ворот. Подобные устройства имеют простое конструктивное исполнение и доступную стоимость. Однако, пользователи будут испытывать неудобства в процессе заезда на территорию на транспортном средстве. Им придется выходить из автомобиля для самостоятельного открытия створок. - Автоматические.
Конструкции этого вида работают на электроприводе. В данном случае устанавливается устройство дистанционного управления и фотоэлементы. Автоматика имеет высокую стоимость, но все затраты быстро окупаются. Автоматические ворота отличаются удобством эксплуатации и обеспечивают максимальную безопасность.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ
Производители.
Будущим покупателям рекомендуем отдавать предпочтение откатным воротам следующих производителей:
Doorhan
Компания ведет деятельность с 1994 года. Одной из специализаций компании является разработка и производство ворот и системы ограждения. Покупатели могут выбрать откатные конструкции, которые отличаются высоким качеством исполнения, современным дизайном и надежностью эксплуатации. В процессе разработки применяются технические новшества, обеспечивающие лучшие технические характеристики.
Hormann
Компания работает с 1935 года, предлагая обширный ассортимент ограждающих конструкций.
Покупатели могут обзавестись откатными воротами, созданными с применением инновационных технологий. Автоматические устройства удобны в эксплуатации, надежны и безопасны. Кроме того, они отличаются хорошей эстетической привлекательностью и доступностью.
Alutech
Компания работает с 1996 года и занимается производством алюминиевых въездных ворот, приводов, систем автоматики и другой продукции. Приобретая изделия этой торговой марки, покупатели могут быть уверены в их высоком качестве и идеальных технических характеристиках. Благодаря невысокой цене товары доступных широкому кругу потребителей.
Roltek
Компания была основана в 1999 году в России. Производитель предлагает системы откатных самонесущих ворот, автоматику, комплектующие и дополнительные элементы. Компания заботится о своей репутации и поставляет на рынок изделия высокого качества, которые отличаются современным дизайном, функциональностью и доступной стоимостью.
Стоит учитывать, что каждый производитель предлагает широкий модельный ряд. Выбирать подходящее устройство стоит тщательно, чтобы не допустить ошибок. Приобретая изделия перечисленных торговых марок, покупатели гарантировано получат качественные конструкции, которые будут работать без поломок на протяжении многих лет. Предварительно можно проконсультироваться со специалистом, чтобы быть уверенным в правильности своего выбора.
Как выбрать откатные ворота.
Каждый владелец участка желает получить удобное и долговечное изделие. Выбор откатных ворот является сложным и ответственным делом, так как современный рынок представляет обширный ассортимент полотна, автоматики и декоративных элементов. Для откатных ворот необходимо учесть:
- Место установки.
Прежде чем выбрать подходящее место для въезда на участок нужно учесть, что для установки потребуется ровная площадка, полностью освобожденная от корней деревьев и садовых насаждений.
Это объясняется потребностью в заливке фундамента для установки ворот представленного вида. Бетонирование выполняется по всей длине отъезжающей створки. Основание имеет глубину более 1.5 метров. Если территория обладает заболоченную почву, придется устанавливать сваи, соединенные между собой железобетонной канавой. Выбирая место установки конструкции, нужно выбирать участки с сухой почвой вдали от деревьев. Если устройства имеют большой вес, нужно также предусмотреть потребность установки небольшого противовеса. - Дизайн ворот.
На выбор покупателей представлен обширный ассортимент вариантов отделки: от «прозрачной» решетки из металла до уникальной облицовки резным деревом. Материалы должны подбираться в соответствии с окружающей обстановке. Владельцы участков могут обратиться к специалистам, которые помогут правильно подобрать материал, цветовую гамму и декоративные элементы. - Комплект автоматики.
Важным критерием выбора является удобство эксплуатации откатных ворот.
Они будут оптимально выполнять свои функции независимо от нагрузок и погодных условий при наличии качественного оснащения. Наибольшим спросом пользуется автоматика торговых марок Doorhan, Hormann или Alutech. Эти производители положительно зарекомендовали себя на рынке, так как выпускают качественную и долговечную продукцию. - Дополнительное оборудование.
Производители предусматривают множество вспомогательных устройств, которые позволят пользоваться электрическими воротами без малейших трудностей. Покупатели могут приобрести пульты дистанционного управления, фотоэлементы, обзорные зеркала и многое другое. Их установка избавит владельцев участка он неудобств во время въезда на парковочное место.
В процессе выбора покупатели должны руководствоваться не только личными предпочтениями, но и техническими возможностями. При их наличии проблем в процессе установки не возникнет. Заказчикам стоит согласовывать все условия монтажа конструкции со специалистами, которые возьмут этот процесс на себя.
Немаловажно учитывать стоимость ворот, которая определяется множеством факторов. Экономить на этом не стоит, так как изделия должны иметь хорошие эксплуатационные характеристики и служить в течение длительного периода.
Установка откатных ворот.
Подготовка к установке откатных ворот является важным мероприятием и состоит из таких этапов:
- Снятие замеров.
Заказчики может установить откатные ворота с отдельно стоящей или встроенной калиткой. Это зависит от площади участка и их предпочтений. Снятие замеров является важной процедурой, так как позволяет рассчитать проем конструкции и нужное расстояние для отката полотна вдоль забора. - Подготовка фундамента.
В данном случае потребуется устанавливать массивный фундамент. Его размер будет зависеть от габаритов конструкции и типа почвы. В качестве основы для фундамента используется металлический каркас. Он изготавливается из арматуры и швеллера. Длина закладной детали определяется ширина проема.
Этот этап работ включает в себя выборку грунта, армирование и заливка бетона. На основании устанавливаются регулировочные площадки, необходимые для корректировки высоты ворот. Затем монтируются каретки с роликами. Они используются в качестве опоры полотну устройства. Ролики, установленные в верхней части, защищают профиль от боковых качаний при ветре или механических воздействиях.
Затем профессионалы выполняют производство, установку ворот и автоматики.
Стоит учитывать, что комплектация зависит от вида и модели устройств. После монтажа всех элементов проводится подключение и программирование автоматической системы. Она проверяется на отсутствие ошибок в функционировании.
Процесс установки откатных ворот отличается сложностью, и от качества его проведения будет зависеть процесс эксплуатации устройства. Неправильный выбор и установка могут привести к неисправности устройств и дополнительным финансовым затратам на ремонт.
Этой процедурой должны заниматься квалифицированные специалисты: они смогут правильно снять замеры, подобрать подходящую конструкцию, установить ее и подключить автоматическую систему.
Обращаясь к нам, заказчики получают качественный результат при минимальных временных затратах.
