Что такое терморазрыв в металлических дверях

Зимой в чаcтном доме можно почувствовать, как от входной двери веет холодом. При этом дело не всегда в сквозняке — холод исходит от промёрзшего металла. В прихожей всегда зябко, а в морозные дни дверь даже покрывается льдом.

Чтобы такого не происходило, в конструкцию закладывают терморазрыв. Рассказываем, что это такое и как он защищает от промерзания.

Почему входная дверь покрывается наледью

Это происходит в несколько простых этапов, о которых нам рассказывали в школе на уроке физики.

1. Дверь промерзает по «мостикам холода». Хотя мороз налегает только на уличную сторону, стынет вся дверь. Это происходит, потому что дверь металлическая, а металл легко проводит холод. При этом неважно, как она утеплена внутри — охлаждение идёт обходным путём.

2. На холодной двери выпадает конденсат. Воздух в доме касается холодной двери и охлаждается сам. При этом он переходит из газообразного состояния в жидкое и оседает на двери в виде капелек воды — конденсата.

3. Конденсат замерзает и превращается в наледь. А затем наледь деформирует отделку, фурнитуру, замки и всё, чего касается. С обледеневшей дверью в прихожей холодно и неуютно.

Что такое терморазрыв и как он работает

Терморазрыв — это технология, которая останавливает промерзание двери. Он представляет собой слой материала с низкой теплопроводностью. Его прокладывают между наружной и внутренней сторонами двери так, чтобы те не соприкасались металлическими частями.

Как работает терморазрыв. Холод распространяется только по уличной стороне двери с терморазрывом. Затем он натыкается на термовставку и не может пробраться дальше. «Мостиков холода» нет, поэтому внутренняя сторона двери остаётся тёплой.

Материал термоизолирующей вставки бывает разный — например, пробка или вспененный пластик.

На заводе «Стальная линия» используют именно вспененный пластик. Он однородный, хорошо останавливает холод, не крошится и не впитывает воду.

Виды терморазрыва бывают разные — в полотне, коробке и даже пороге. Его исполнение выглядит по-разному, а назначение остаётся одним: разрывать «мостики холода», чтобы конструкция не промерзала.

Какую пользу приносит терморазрыв

Защищает от конденсата и наледи. Выше мы рассказывали, что конденсат и наледь образуются после того, как дверь промёрзнет изнутри. Терморазрыв останавливает этот процесс в самом начале — не позволяет холоду пробраться на внутреннюю сторону двери.

Позволяет отказаться от тамбура. Тамбур разграничивает тёплый дом и холодную улицу. С ним нужно покупать две входные двери — на улицу и в дом. Неотапливаемый тамбур помогает дверям не конденсировать: с его прохладным воздухом каждая дверь испытывает меньший перепад температуры.

Ещё одно преимущество двери с терморазрывом — она не нуждается в тамбурной зоне. Это отличное решение, если тамбура нет или он не планируется. Даже дорогая дверь с терморазрывом обойдётся дешевле, чем строительство тамбура и покупка второй двери.

Какую дверь с терморазрывом выбрать

Завод «Стальная линия» предлагает много дверей с терморазывом. Это значит, что технические нюансы не ограничивают вас в выборе дизайна двери в частный дом.

Серия «92УТ» имеет сразу два терморазрыва — полотна и коробки. Такая дверь подойдёт в любые условия, даже с улицы в холл. Дизайн двери с терморазрывом может быть в классическом и современном стиле.

Серия «100У» подойдёт в отапливаемый тамбур или сразу в прихожую. В стоимость каждой двери входит терморазрыв полотна — этого достаточно для тёплого тамбура. С доплатой добавят терморазрыв коробки — его лучше заказать, если дверь ведёт сразу в прихожую.

Здесь больше контуров уплотнения, чем в серии 92УТ, толще коробка и металл полотна. Также толще МДФ-панели — это значит, что на них можно выполнить более глубокую и изысканную фрезеровку. Поэтому цена дверей в этой серии выше, чем у предыдущей.

Серия «Хаски» включает терморазрыв полотна и коробки и также подходит в любые условия. Отличается от предыдущих серий полностью — внешним видом, конструкцией, фурнитурой и дополнительными опциями.

Где заказать дверь с терморазрывом

В фирменном салоне проще понять, какие двери с терморазрывом вам нравятся и подходят. Прикоснитесь к отделкам, проверьте удобство ручек и ход механизмов.

Обсудите с менеджером ваши пожелания и особенности вашего дома. Специалист подскажет оптимальное количество терморазрывов и рассчитает стоимость понравившихся дверей.

Посмотреть салоны

К списку новостей

Что такое терморазрыв в металлических входных дверях

1. Почему она промерзает
2. Что такое терморазрыв
3. Сколько градусов за окном
4. В полотне или в коробке
5. Материалы для терморазрыва и утеплители
6. Можно ли самостоятельно сделать терморазрыв
7. Термокабель — изюминка на торте
8. Критерии хорошей двери с терморазрывом

Помните сказку про Морозко? “Тепло ли тебе, девица? Тепло ли тебе красная?”, — спрашивал седой Мороз Иванович у одной из дочерей. “Ой, руки, ноги отмерзли! Уйди, Мороз!”, — так и замерзла девица. Не гоните Морозко. Есть много способов подготовиться к зиме. Один из них — выбрать дверь с терморазрывом, чтобы не промерзала.

1. Почему она промерзает

Чтобы понять, что такое терморазрыв, поговорим для начала о жизни обыкновенной металлической двери, установленной в частном доме. Итак, зима, за окном -20С, а в комнатах тепло и комфортно. Например, +23С. Как известно, большинство дверей состоит из двух частей, либо металл-панель, либо металл-металл, соединенных между собой. Внутри дверь полая и для утепления и звукоизоляции наполнена различными материалами пеноплексом или минеральной ватой. И вот с улицы морозный воздух начинает дверь остужать. Причем очень быстро. Металл — материал с высокой теплопроводностью — это означает, что он нагревается, когда жарко, а когда холодно — остывает мгновенно. Внешнее полотно становится ледяным, роль обыкновенного утеплителя тут бесполезна и холод берет штурмом внутреннюю часть полотна. Но проморозить до минусовых температур не может — дома-то тепло. Образуется разница температур внутри и снаружи. И более теплая часть двери начинает покрываться конденсатом, а с усилением мороза эта влага превращается в наледь. В общем, холодно нашей двери и неуютно, болеть начинает — покрывается со временем коррозией и думает: “Хоть бы тамбур установили что ли”. Заботливый хозяин так и сделает. В доме от промерзшей двери уже повеяло холодом. Нужно создать дополнительно расстояние между ледяной уличной дверью и входом в теплое помещение. Разница температур станет меньше, конденсат на дверном полотне перестанет образовываться, дверь “согреется”.

2.

Что такое терморазрыв

Но стоит ли усложнять себе жизнь дополнительными пристройками и финансовыми затратами на еще одну дверь? Теперь посмотрим, что было бы, если бы наша дверь была с терморазрывом. Итак, снова зима и за окном опять похолодало. А в доме тепло и уютно.

Внешняя часть двери начинает промерзать. Внутри полотна спрятан изолятор, пробковый дуб “равнодушный” к морозу и обладающий самым низким коэффициентом теплопередачи среди теплоизоляторов. Он проходит по периметру двери, соединяя между собой внутреннюю и внешнюю часть. Это и есть терморазрыв. В сочетании с несколькими слоями утеплителя пеноплекса, пенополистирола и фольгоизолона, он не только не дает двери промерзать с внутренней стороны, но и прекрасно ее шумоизолирует. Нет промерзания — нет конденсата. Такая дверь обязательно отблагодарит своего хозяина долгим сроком службы и теплом в доме.

3. Сколько градусов за окном

Технология терморазрыва разработана специально для суровых условий эксплуатации и способна выдержать экстремальную температуру  до -39С. Дверь с терморазрывом прошла лабораторные испытания в термокамере, где были созданы условия максимально приближенные к условиям Крайнего Севера.

4. В полотне или в коробке

Если терморазрыв установить только в полотне, толку от этого будет мало — дверная коробка начнет остывать, в итоге промерзнет вся дверь. Поэтому между внутренней и внешней частью короба по аналогии с полотном помещают пробковый дуб. В качестве утеплителя используют изолон и фольгу.

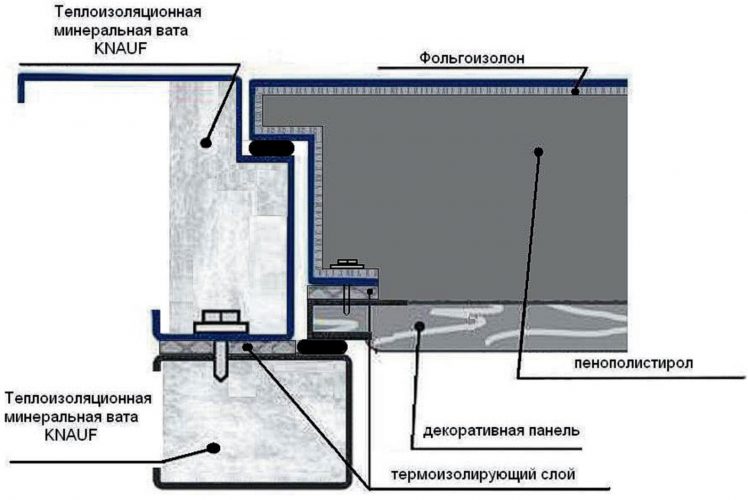

5. Материалы для терморазрыва и утеплители

• Пробковый дуб. Пожалуй, лучший теплоизолятор из всех существующих с показателем теплопроводности  — 0.034 К. Для примера показатель фольгированного изолона — 0,040 К, пластика — 0,7 К, МДФ — 0,15 К. Пробка абсолютно устойчива к влаге и, в отличие от пластика, сжимающегося под действием низких температур, не деформируется и не разрушается. Это натуральный, а значит экологически чистый материал, с отличными звукоизолирующими свойствами.
• Пеноплекс — материал с низким коэффициентом теплопроводности, устойчив к сжатию и долговечен. Способен в минимальных количествах поглощать влагу, поэтому используется в местах и конструкциях с повышенной влажностью. Один из наиболее экологичных утеплительных материалов.
• Пенополистирол. Как утеплитель заметно превосходит другие материалы. Морозоустойчив. Совершенно “равнодушен” к температурным перепадам. Не меняет своих теплопроводных и физических свойств в диапазоне — от -50 до +75 С. Износостоек — до 40 лет службы. Применяется для изоляции от ударных шумов. Идеально чувствует себя во влажной среде за счет минимального поглощения влаги. Материал прочный, не теряющий своего объема и формы в разных условиях использования.
• Фольгоизолон. Выполняет функцию паро/гидроизоляции. Его свойства напоминают принцип работы термоса — не выпускает тепло из помещения и не пропускает холод снаружи.

6. Можно ли самостоятельно сделать терморазрыв

Кажется, что может быть проще — вынуть наполнение дверного полотна, собрать слои утеплителей и сам терморазрыв. При кажущейся простоте нельзя забывать, что двери с терморазрывом собирают на фабрике с помощью специального оборудования, обученные этому люди. Эффекта терморазрыва от самодельной конструкции точно не будет, а вот разобранная дверь может пострадать. Не стоит  ориентироваться и на готовую продукцию из дешевого сегмента. Вместо пробкового дерева там может быть пластик или его не очень качественные аналоги. Сделать срез двери, чтобы взглянуть на наполнение, тоже не получится.

Двери с терморазрывом имеют сертификат, в котором прописаны все свойства и характеристики продукта, условия эксплуатации.

7. Термокабель — изюминка на торте

Одной из особенностей дверей с терморазрывом от нашей фабрики является установление дополнительного источника согревания и просушивания двери — термокабеля. Он размещается во внутренней части короба и свободно выводится в нижнем углу рамы в петлевой части. Когда температура опускается ниже отметки 39С или в период сильных осадков, термокабель согревает и подсушивает полотно по всему периметру. При этом на его работу затрачивается очень мало электроэнергии — в 100 раз меньше, чем при работе тепловентилятора. При желании его можно отключить. Имеет функцию саморегуляции — в зависимости от погодных условий греет сильнее или слабее.

Термокабель значительно продлевает срок службы двери и делает ее использование более комфортным.

8. Критерии хорошей двери с терморазрывом

• Толщина стали двери не менее 1,5 мм. От этого параметра зависит надежность приваривания петель к тяжелым дверям.
• Металл должен быть покрыт антикоррозийным составом и защитой от УФ-лучей.
• Наличие независимых металлических ребер жесткости внутри дверной коробки, повышающих взломостойкость двери. Не менее 12 ребер жесткости.
• Самый лучший терморазрыв должен быть выполнен из пробкового дерева.
• Терморазрыв должен присутствовать не только в дверном полотне, но и в дверном коробе. Кроме этого коробка не может быть без утеплителя.
• Увеличенная длина короба для усиления защиты от промерзания.
• Увеличенная жесткость короба для более плотного прилегания двери.
• Наличие регулятора притвора.
• Наличие термокабеля, как максимальной защиты от промерзания.





Терморазрыв — Простое руководство о том, что это такое и какие преимущества он предлагает

В настоящее время производители изготавливают металлические окна и двери из алюминия, стали или бронзы. Причина этого в том, что указанные выше элементы обладают структурной прочностью по сравнению с другими решениями. Тем не менее, эта функция похожа на монету с двумя сторонами. У него тоже есть недостаток. Мы говорим о неправильном управлении энергоэффективностью, потому что металлы эффективно проводят тепло, и термический разрыв — это решение. Прочный металлический каркас будет аккумулировать тепло в жаркий день и отводить его в комнату, как радиатор. Наоборот, в холодный день вы будете терять тепло на улице через оправу.

Мы объяснили все вышесказанное, потому что именно в этот момент в игру вступает терморазрыв, чтобы изменить его раз и навсегда.

Производители придумали новую технологию, чтобы навсегда решить эту проблему. Технология инновационная и прекрасно решает проблему. Изолирующий барьер между внутренней и внешней частью оконной рамы — это то, что мы сегодня называем «термическим разрывом». Короче говоря, это барьер, который предотвращает описанное выше явление проведения тепла и холода.

Общий взгляд и физический взгляд на термическое разделение

С общей точки зрения это может показаться скорее негативным для неспециалиста или неосведомленного, но это положительно влияет на двери и металлические окна.

Термический барьер или терморазрыв представляет собой материал с низкой теплопроводностью с физической точки зрения. Он помещается в сборку, чтобы уменьшить или предотвратить поток тепловой энергии между проводящими материалами.

В металлических дверях и окнах с металлическими рамами терморазрыв представляет собой барьер в проводящем элементе из материала с низкой теплопроводностью. Это останавливает передачу тепла через металлический каркас и внешнюю сторону установки.

«Сломанный» аспект здесь через теплоизолятор. Изолятор служит защитной меткой от теплопередачи. Будь то холод или жара, экстремальные условия этих двух факторов существенно влияют на качество здания.

Точно так же, как мы покупаем обогреватели или кондиционеры, системы с термическим разрушением могут повысить качество нашей жизни на рабочем месте или дома.

Почему важно использовать терморазрыв?

Технология терморазрыва необходима, когда речь идет о металлических каркасных системах. Причина этого проста. Он имеет возможность разделить раму на две разные внутренние и внешние части, соединенные менее проводящим материалом.

«Разрыв» в металле обеспечивает достижение системой современных значений тепловых характеристик при одновременном снижении передачи температуры через систему каркаса.

Концепция терморазрыва сравнима с концепцией двойного или тройного остекления. Разрыв является своего рода барьером против потери тепла, и единственный способ добиться этого — ввести в состав системы материал с низкой проводимостью.

Мы находим ту же концепцию в изолированных стеклянных панелях, что и двойное остекление. Есть газ, который служит барьером, заполняющим дистанционные стержни. В каркасе есть терморазрыв.

Системы с термическим разрушением имеют ряд преимуществ по сравнению с системами без термического разрушения. Большинство экспертов заявляют, что основное отличие заключается в «улучшенных общих тепловых характеристиках по сравнению с традиционными системами без термического разрушения».

Другие причины, по которым тепловое разделение жизненно необходимо

Термическое разделение имеет жизненно важное значение, потому что оно может:

• проводить экстремальные температуры, такие как тепло, холод и шум, в тысячу раз медленнее, чем обычный алюминий.
• Действует как превосходный и эффективный антипирен.
• Добавьте столь необходимые уровни безопасности в здание.

Системы термического разделения просты и не требуют особого обслуживания, долговечны, чрезвычайно надежны и не вызывают коррозии.

 По данным Cowboy Channel, ожидается, что мировой рынок рам с терморазрывом будет расти значительными темпами в течение прогнозируемого периода между 2021 и 2026 годами.0010

Вы столкнетесь с большими потерями тепла через каркас, если металлический каркас не имеет термического разрыва. Это уменьшит значение Uf системы или тепловые характеристики рамы. Впоследствии это снизит общую тепловую производительность окна/двери или то, что мы называем значением Uw.

В большинстве случаев достижение требований к тепловым характеристикам проекта будет невозможно, если вы не используете оконно-дверную систему с терморазрывом.

Современные требования к тепловым характеристикам ясно указывают на то, что для достижения нормативных стандартов следует использовать раму с терморазрывом в сочетании со стеклопакетом со значением Ug не менее 1,1 Вт/м2К.

Где следует использовать системы с термическим разрушением?

Терморазрывная система является обязательным условием для использования в теплой среде. Решение использовать каркас без термического разрушения для внутреннего пространства может привести к замерзанию внутреннего каркаса в холодные месяцы.

Это явление может привести к появлению плесени и сырости на внутренней отделке здания, такой как полы из натурального дерева и шторы.

Короче говоря, все должны использовать системы с термическим разделением везде, где есть разница в климате с обеих сторон. Это может быть пространство между внутренним и внешним пространством или между жилым помещением и крытым бассейном.

Термическое разделение в алюминиевом каркасе

Почти все алюминиевые каркасные системы имеют полное термическое разделение, потому что это современные системы. Тем не менее, каждый может перепроверить систему, чтобы убедиться, что алюминиевая система обладает высокими изоляционными свойствами и полностью термически нарушена.

Как определить, что система полностью термически нарушена?

Ответ прост: по поперечному сечению каркаса или по параметрам тепловых характеристик системы.

Если система показывает значение Uw 1,5 Вт/м2К или выше, вы уверены, что в ней имеется тепловой разрыв.

Термические разрывы в стальном каркасе

Стальные системы являются более традиционным материалом для каркаса. Многие из этих систем, доступных на рынке, являются системами, разработанными людьми много лет назад.

Мы имеем в виду период до того, как современные законодатели ввели требования к тепловым характеристикам. Это оправдывает существование многих доступных стальных систем, которые не подвергаются термическому разрушению.

Инженеры должны тщательно подходить к выбору стальных и архитектурных металлических каркасных систем. Делая это, они могут гарантировать, что эти системы полностью термически защищены и могут обеспечить тепловые характеристики, необходимые для их проекта.

Как узнать, есть ли у выбранной системы терморазрыв или нет?

Изучив приведенные данные о тепловых характеристиках и просмотрев чертежи в разрезе.

Найти лучшее оборудование означает максимизировать вашу эффективность.

Starlight Corp — компания, которая в деталях знакома с экструзией алюминия и связанными с ней процессами. Вот почему мы предоставляем инновационные инструменты и решения, позволяющие различным участникам отрасли максимально увеличить свои усилия и производительность.

Когда речь идет о процессах термического разделения, большое значение имеет и оборудование. Благодаря нашему более чем 10-летнему опыту, машины для сборки с термическим разделением обеспечивают дополнительную ценность процесса термического разделения и всей отрасли.



Технология терморазрыва | Стальные и стеклянные двери и окна США

Двухкамерная конструкция

Знаменитая конструкция рамы EuroLite в четыре раза прочнее и жестче, чем у конкурентов.

Благодаря двум параллельным камерам, соединенным под давлением с термическим разделением, створки и плиты ощущаются как сплошная сталь. Вы почувствуете разницу, когда впервые откроете одну из наших дверей или окон. Несмотря на то, что их структура выглядит тонкой и нежной, они создают ощущение ощутимой прочности.

Усовершенствованная изоляция также лежит в основе нашей разработки. Со стеклопакетом, установленным поверх нашего терморазрыва. Нет лучшего способа остановить теплопередачу. Несколько уплотнений предотвращают проникновение тепла, воздуха и воды при закрытых дверях или окнах.

Нажмите, чтобы посмотреть анимацию

Встроенная изоляция

• Стеклопакет, 2-3 стекла с аргоновым или криптоновым наполнением.
• Терморазрыв, останавливает передачу тепла через раму.
• Уплотнительная полоса Bi-Vane, предотвращает проникновение воздуха и воды
• D Уплотнения, амортизирующие прокладки для защиты от теплопередачи

(Цвета приведены только для иллюстрации, уплотнители и терморазрыв — темно-серый, стекло — нейтральное)

Все четыре профиля в нашем ассортименте имеют различные качества в зависимости от области применения. :

ECO-MAX

Основной профиль EuroLite. С высотой линии обзора 1 1/2 дюйма подходит для всех размеров наружных дверей и окон.

ECO-SLIM

Самый узкий профиль EuroLite. С высотой линии обзора всего 1 дюйм он подходит для окон и дверей высотой до 100 дюймов.

ИСТОРИЧЕСКИЙ

Без термического разрыва и с высотой линии обзора 1 1/2 дюйма. Подходит для теплого климата, где первоначальные инвестиции перевешивают экономию энергии.

TRIMLINE

Без терморазрыва и высотой линии обзора 1 дюйм. Обычно используется для внутренних перегородок, а также может заменить Historic на модулях до 100 дюймов.

Сохранение тепла на своем месте

В вашем климате могут быть ледяные зимы или жаркое лето, но даже в более мягком климате затраты на электроэнергию постоянно растут. Дома, построенные до 1960 года, обходятся в два раза дороже, чем дома, построенные после 2008 года. Технология, доступная в 2022 году, достигает уровня тепловой эффективности, невообразимого всего несколько лет назад.

Наши специально усиленные уплотнения по периметру обеспечивают наиболее эффективный барьер от проникновения воздуха и воды. Помимо термических D-уплотнений, усиленные лопастные уплотнения дополнительно защищают от проникновения воды и воздуха, даже когда существует большая разница давлений внутри и снаружи здания.

Имея сертификаты NFRC и Energy Star, вы можете быть уверены, что делаете лучший выбор с окнами EuroLite.

Остекление мирового класса

Мы являемся единственной компанией, которая предлагает двойные и тройные стеклопакеты с газонаполненным криптоном и изоляционным стеклом в качестве стандартного элемента для всех наших наружных стальных дверей и окон. В сотрудничестве с Saint-Gobain Glass наши системы остекления спроектированы таким образом, чтобы обеспечить оптимальный U-фактор, защиту от солнечных лучей и светопропускание для ваших конкретных потребностей.

С EuroLite вы можете включить в свой проект большие площади стекла и при этом сохранить исключительную энергоэффективность. U-фактор EuroLite составляет всего 0,18!

Узнайте больше о нашем остеклении. . .

Сталь без термического разрушения

Для внутренних частей и некоторых наружных блоков в мягком климате с минимальным перепадом температур доступны две стальные рамы без термического разрушения: HISTORIC и TRIMLINE.

При высоте линии обзора 1 дюйм и общей толщине рамы менее 1 1/2 дюйма TRIMLINE представляет собой очень элегантное решение для межкомнатных дверей и перегородок. HISTORIC также можно заменить на TRIMLINE на блоках высотой до 100 дюймов.

Эти рамы не имеют рейтинга NFRC или энергетической звезды. Спросите у своего руководителя проекта, подходят ли эти конструкции для вашего проекта.
