Как правильно установить откатные ворота у своего дома
Удобные в использовании откатные ворота, смещающиеся в сторону при открывании, сэкономят полезное пространство участка. Их главные отличия – простота монтажа, длительный срок службы, эстетичный вид. Изготавливаются из профнастила, прикрепляемого к металлическому каркасу. Применение данного материала обеспечит защиту участка от порывов ветра, а также будет способствовать снижению на территории уровня шума. Процесс монтажа ворот собственными руками несложен. Главное, на что следует обратить внимание – правильная подготовка и требования, предъявляемые производителем.
Содержание статьи
Чертежи

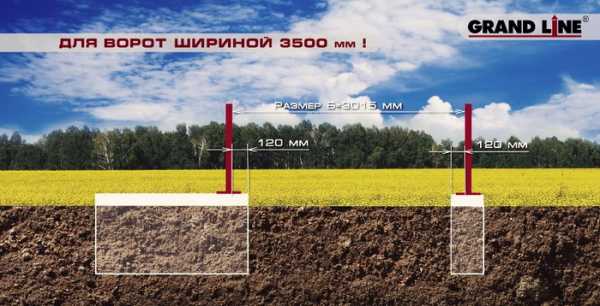

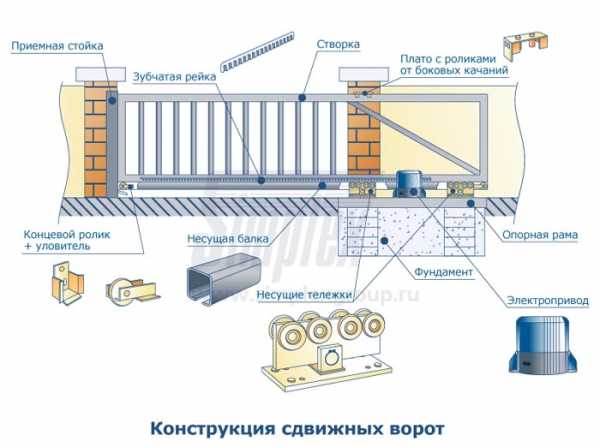

Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном, размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом 2,5 см. Опорная рама требует заливки большого фундамента, поскольку значительная часть нагрузки придется именно на него. Длина фундамента – 2,4 м, ширина – 0,5 м. Необходимо также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения опорных участков – это будет способствовать безошибочной заливке и монтажу рам.

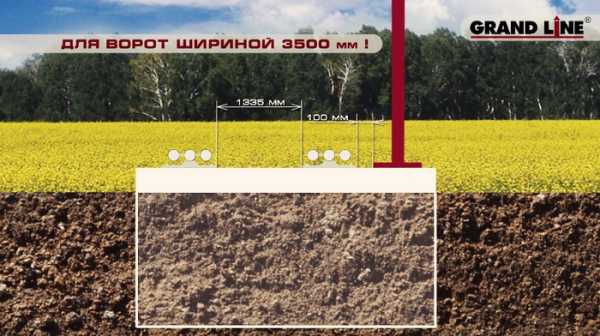

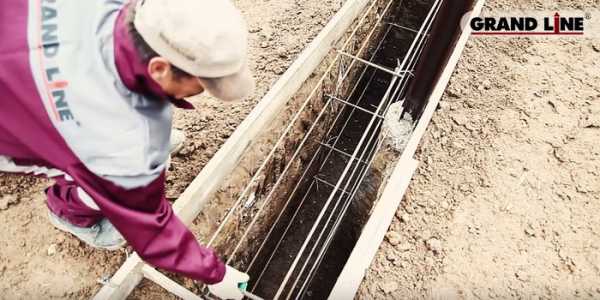

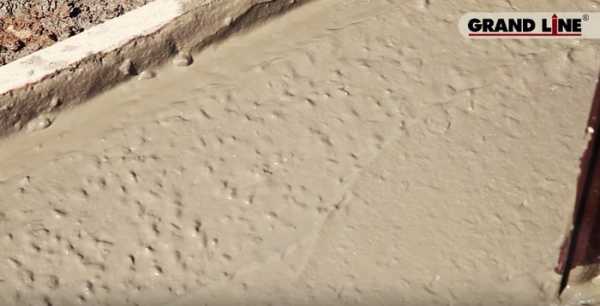

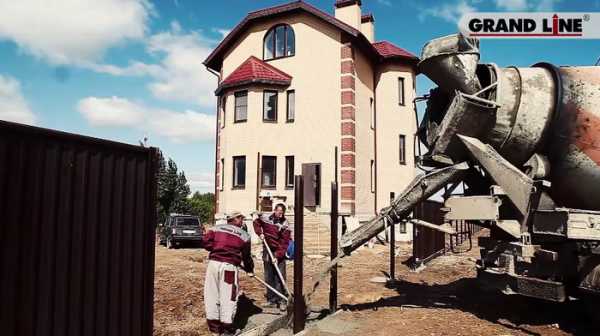

Заливка основания под откатные ворота
Марка бетона, используемого для заливания фундамента, – от М200. Прежде чем залить траншеи, следует выполнить армирование. Для него используются прутья 12 мм в диаметре. Такой цоколь должен выстояться не менее недели.
Последовательность сборки откатных ворот
Работа производится, следуя указаниям инструкции, прилагающейся к набору элементов. Однако исполнителю нелишним будет ознакомиться и с прилагаемым ниже описанием. Данный алгоритм способствует более быстрому и точному выполнению работ и помогает создать надежную конструкцию.- Откатное полотно и угловую раму соединяют, используя болты М8.

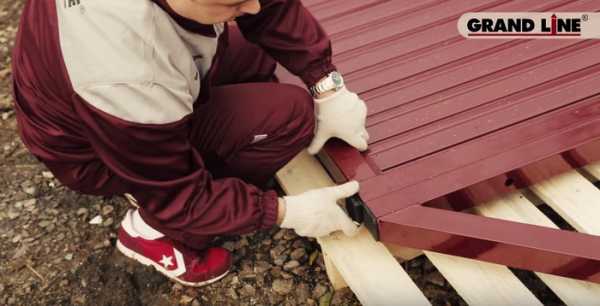

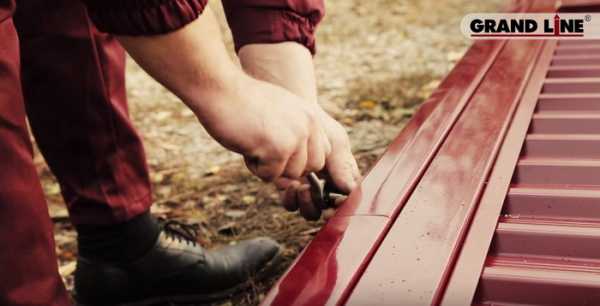

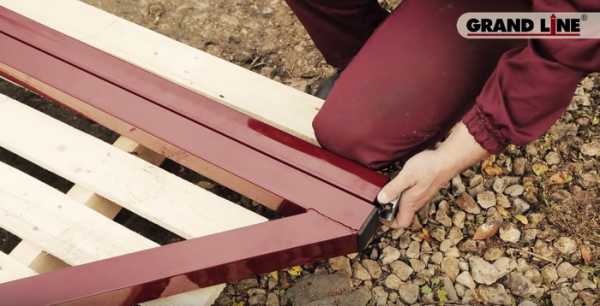

- Отверстия в воротах и раме закрываются пластиковыми заглушками.

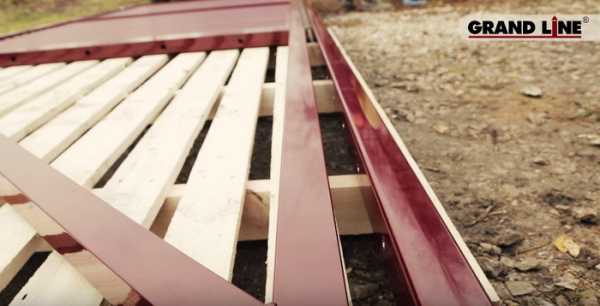

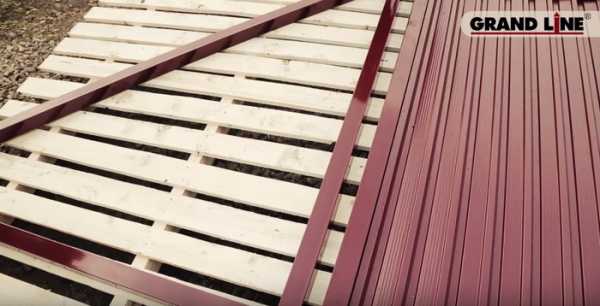

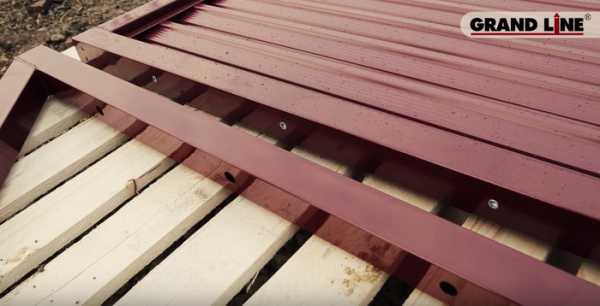

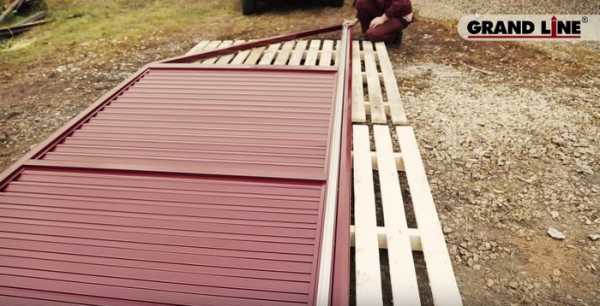

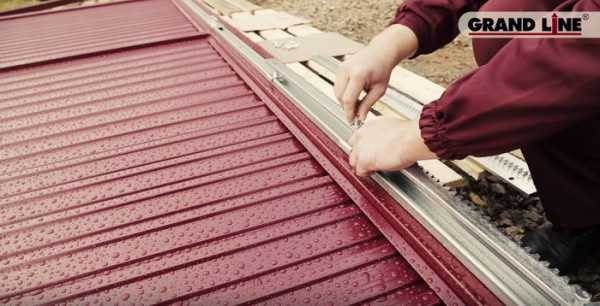

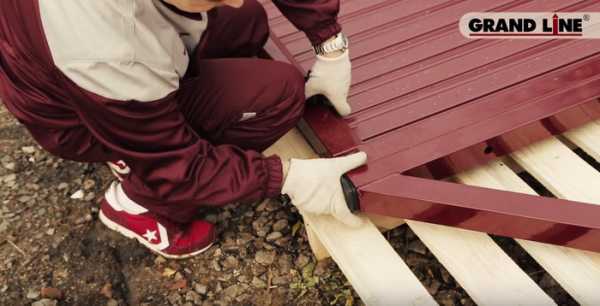

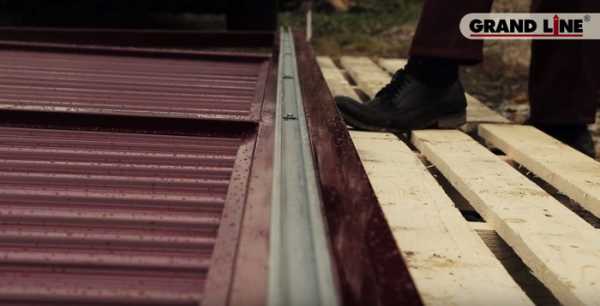

- В нижней части ворот и полотна закрепляют направляющую шину.

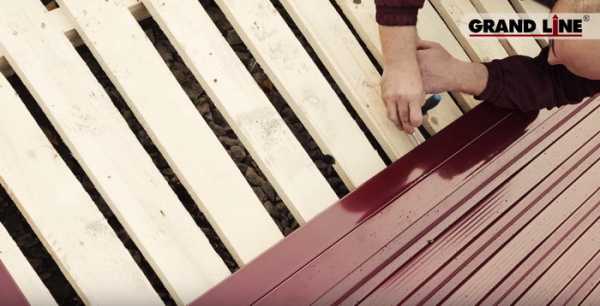

- С внутренней части ворот на протяжении всего стыка между шиной и полотном кровельными саморезами крепится С-профиль.

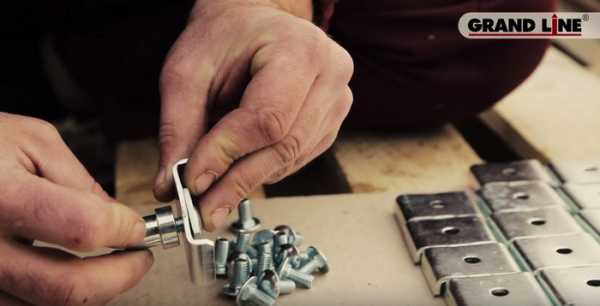

- В прикрепленный профиль выполняется установка комплектов, в составе которых – винты, закладные пластины и двусторонние гайки.

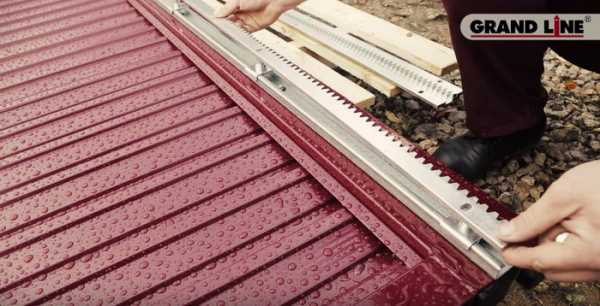

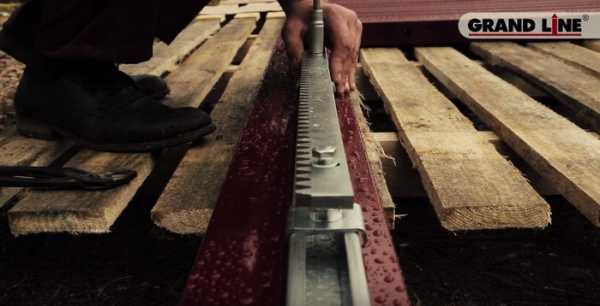

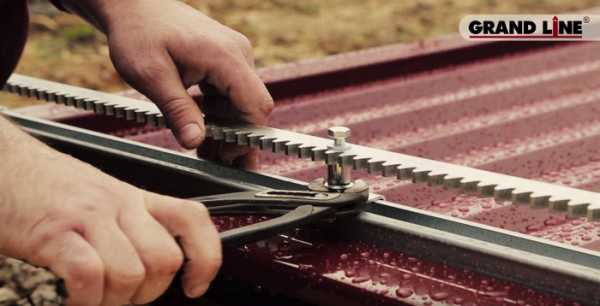

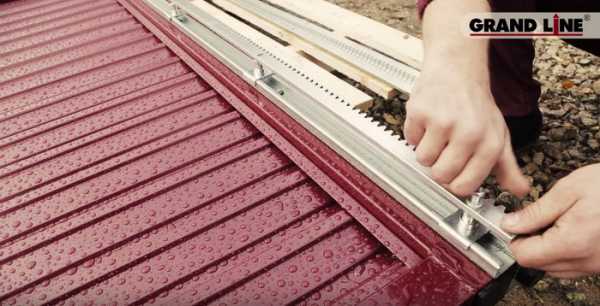

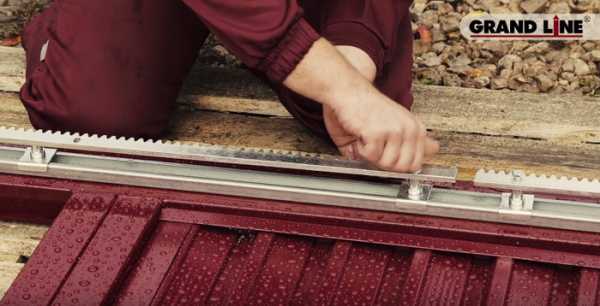

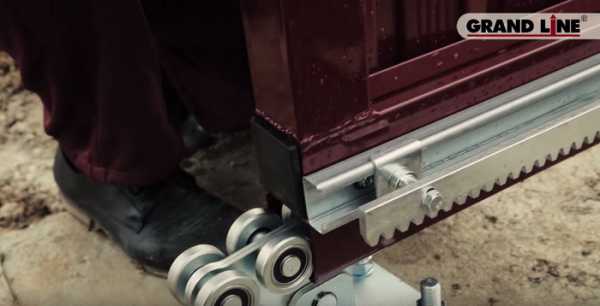

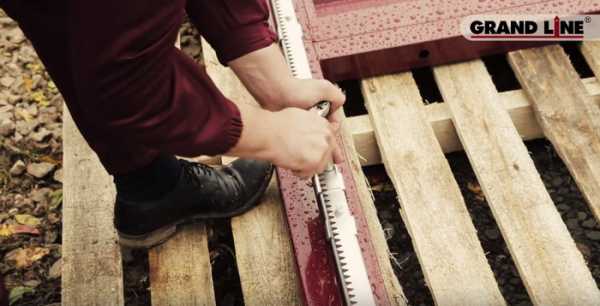

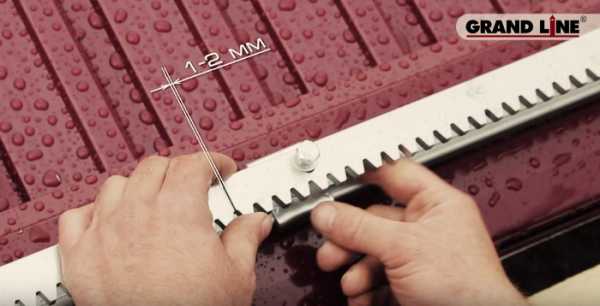

- Зубчатую рейку, в соответствии с заводскими отверстиями, прикрепляют к двусторонним гайкам.
- Обратите внимание на то, на каком расстоянии расположены друг от друга рейки – оно не должно превышать 1-2 мм. Когда элементы будут правильно расположены, двусторонняя гайка зажимается плотнее, надежно фиксируя установленные компоненты.
- Если откатные ворота устанавливаются на роликах – также следует выполнить подтягивание болтов, посредством которых боковая рейка прикручена к крепежам, располагающимся на профиле. Чертежи и фотографии, прилагаемые к инструкции, дают возможность убедиться в правильности выполненных действий.

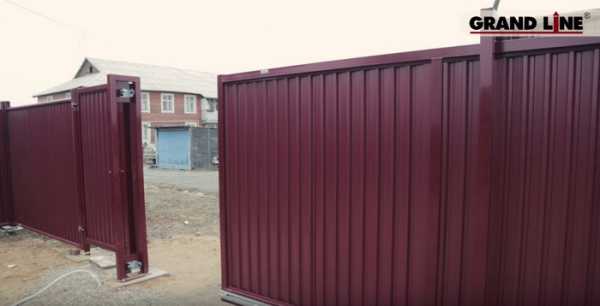

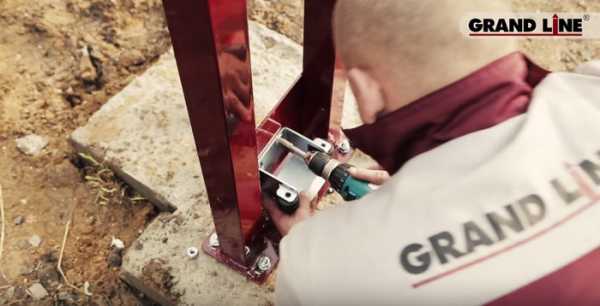

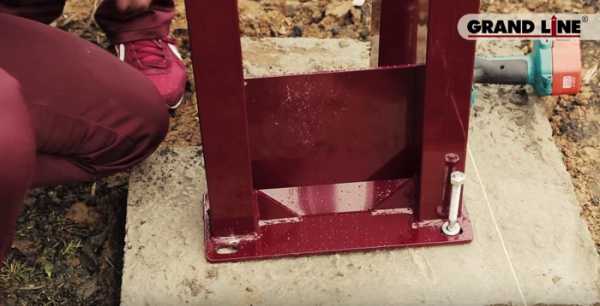

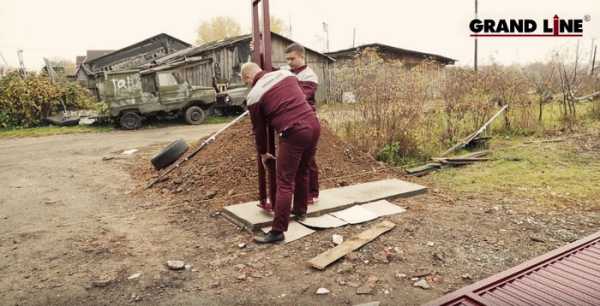

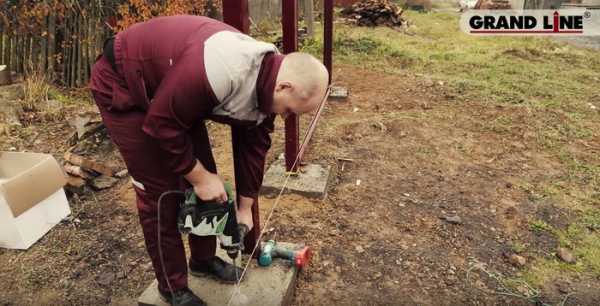

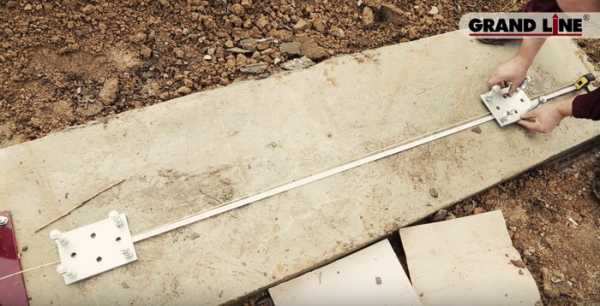

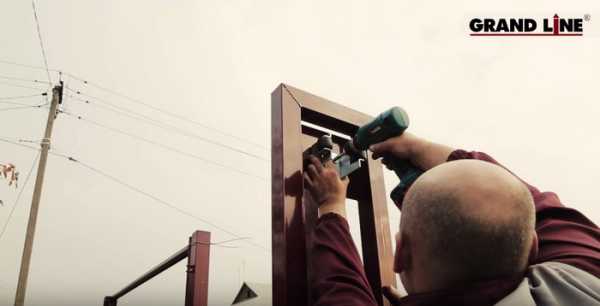

- Опорная и притворная рамы монтируются на подготовленные предварительно фундаменты по уровню – для этих целей проводится разметка, и подготавливаются отверстия.
- Не допускается наличие перепадов между основаниями.

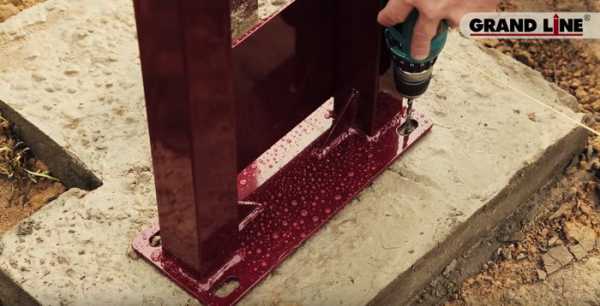

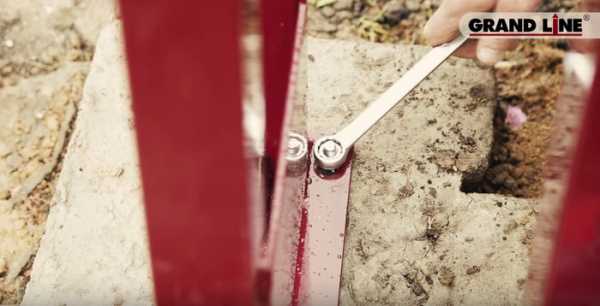

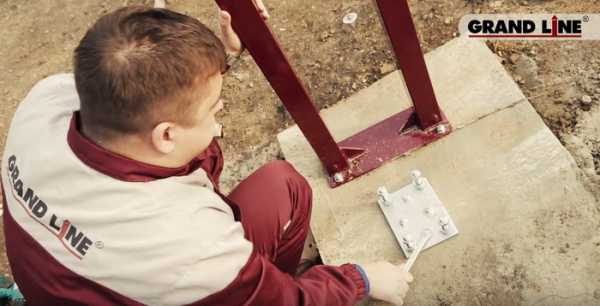

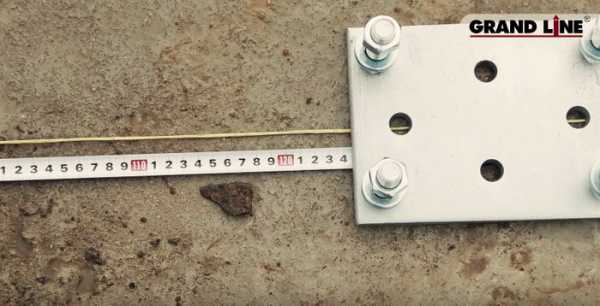

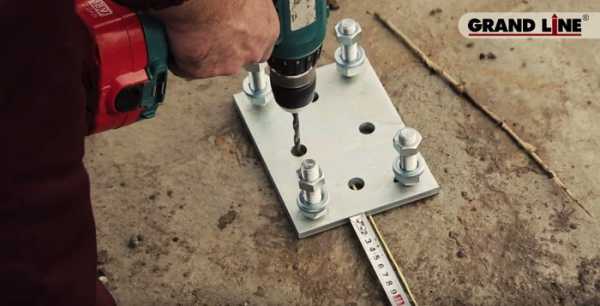

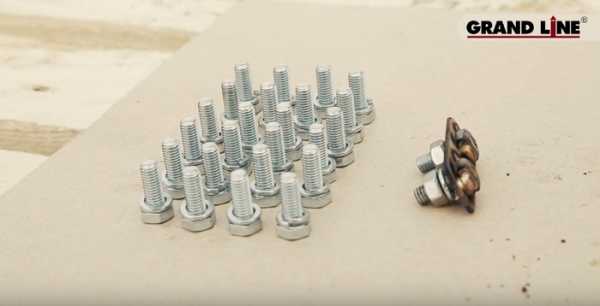

- Для закрепления используются клиновые анкера М12.
- Регулировка столбов выполняется строго по вертикали.
- Производится сборка и закрепление остальных комплектующих – крепежей для роликов и роликов. Прежде чем они будут установлены, следует выполнить точную разметку участка и исключить незначительные наклоны рам и перепады на плоскости. Первое закрепление производится на расстоянии 10 см от опорной рамы. Соседние крепежи удалены друг от друга на 1,335 м.

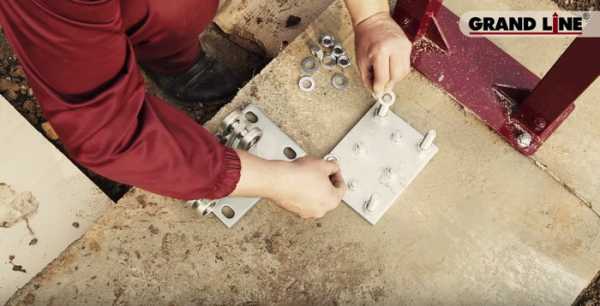

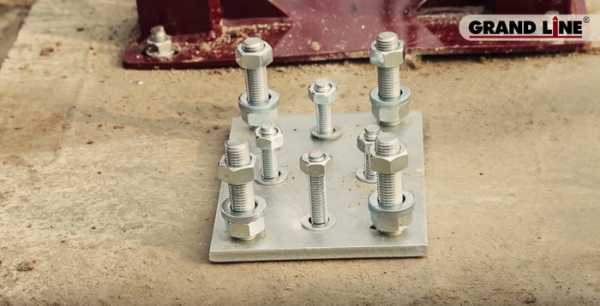

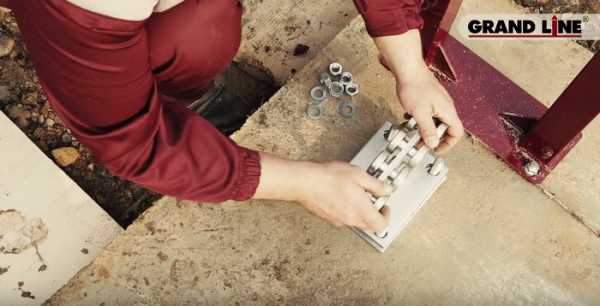

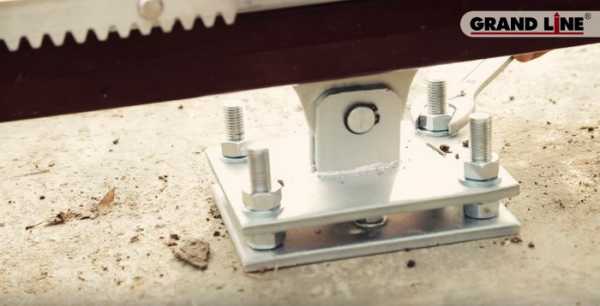

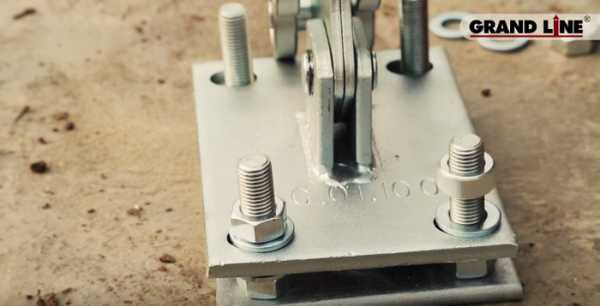

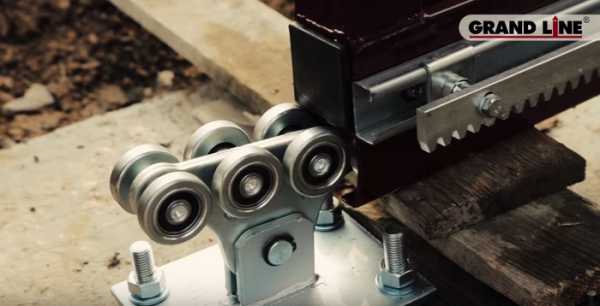

- Когда крепежи будут подготовлены – устанавливаются роликовые опоры.

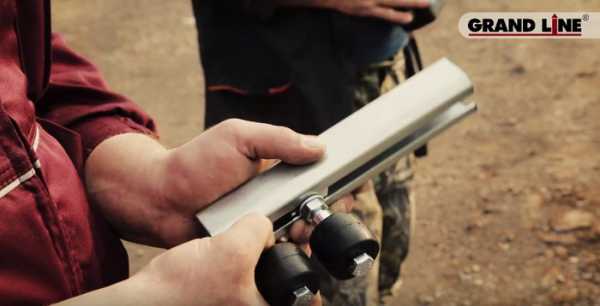

- Ролики монтируются в опорную рамку с применением шины небольшого размера.

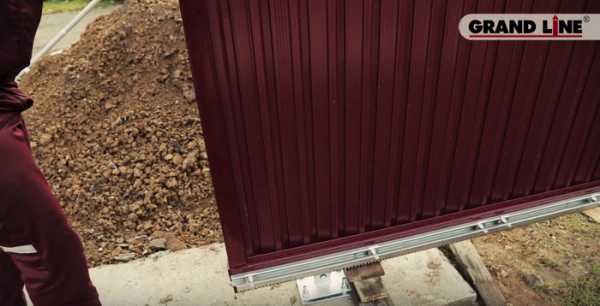

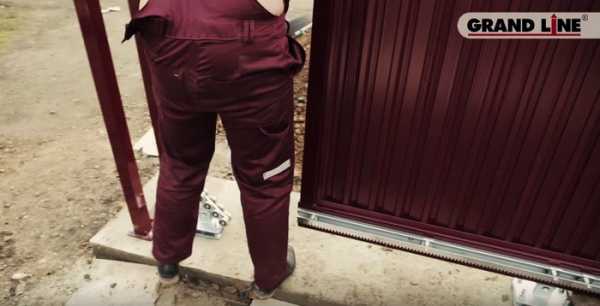

- Собранные ворота устанавливаются на роликовые опоры. В одиночку это сделать непросто – для выполнения данного действия необходимо 3-4 человека.
- Чтобы ход ворот был мягким и аккуратным, следует по краям угловой рамки закрепить прорезиненные валики.

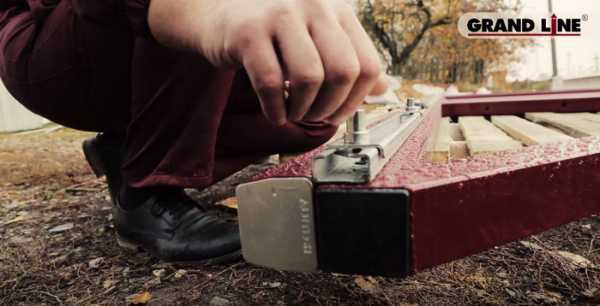

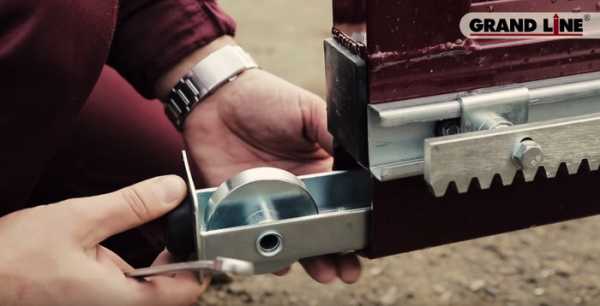

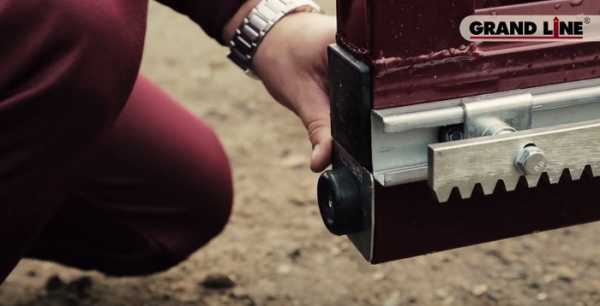

- Установка заглушки производится со стороны уголка, а напротив – размещается опорный ролик.

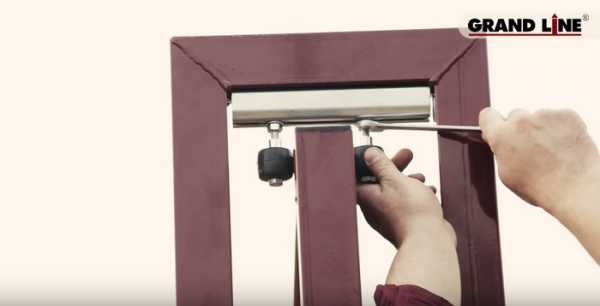

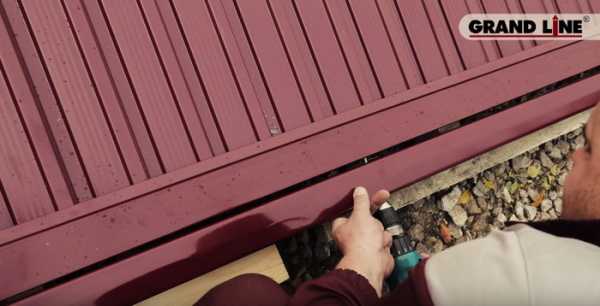

- Заключительным этапом монтажа откатных ворот будет крепеж на притворной раме специальных уловителей.

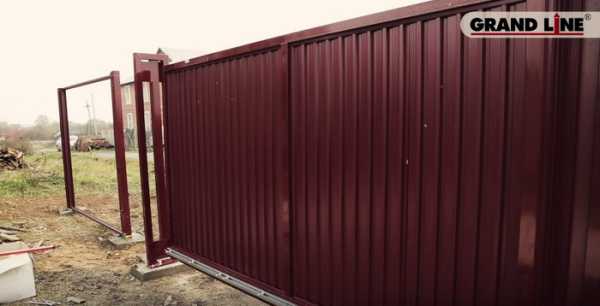

- Производится пробное открывание и закрывание ворот. Если необходимо – конструкция регулируется и подтягивается.

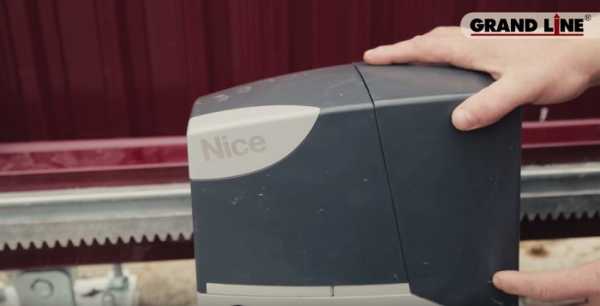

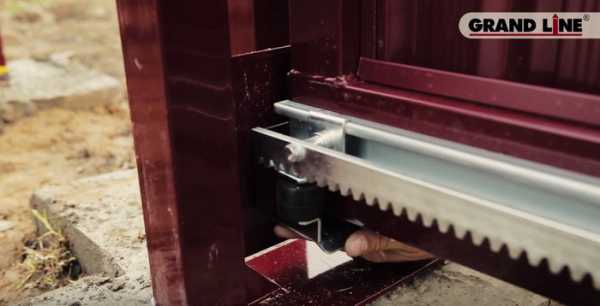

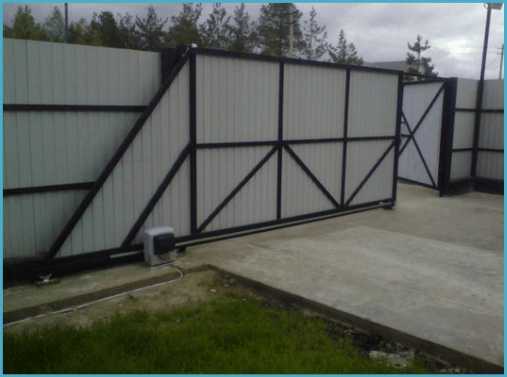

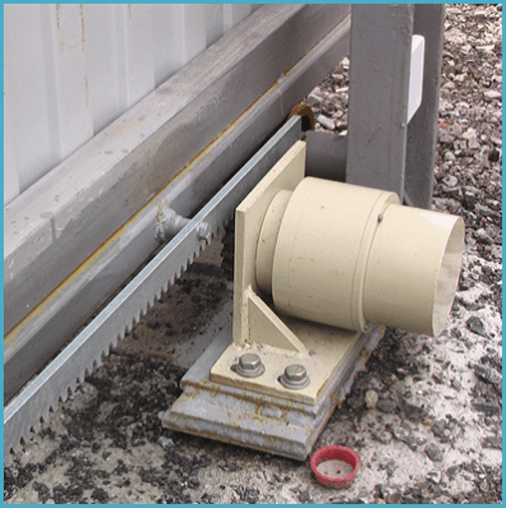

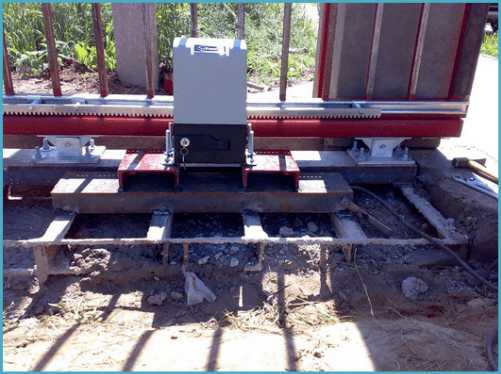

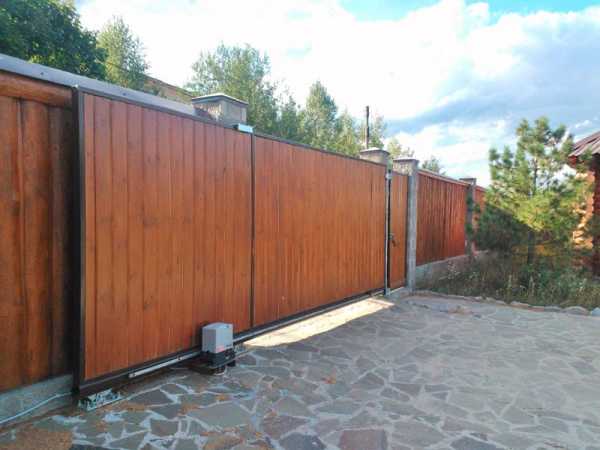

Монтаж электропривода выполняется возле опорной рамы со стороны ворот, расположенной во дворе. К комплекту прилагается инструкция, в которой обозначена схема подсоединения электропривода, расписана последовательность настройки автоматики, а также рекомендации по эксплуатации устройства.
Видео Как сделать откатные ворота своими руками
Автор статьи: Сергей Юшков, написано статей: 837. Комментировал: 418.Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.
www.allremont59.ru
Как установить откатные ворота? — ДомЭксперт
В последнее время все чаще владельцы загородных домов в выборе конструкции въездных ворот отдают предпочтение откатным. Ими удобнее пользоваться, для них существует большой выбор автоматики, их можно заказать у производителя с установкой «под ключ». При желании сэкономить, откатные ворота можно собрать своими руками.

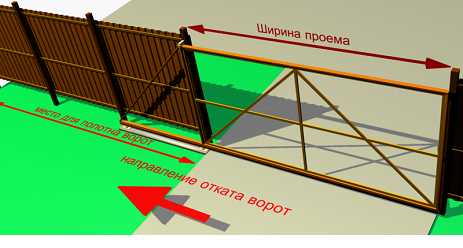

Определяем место
При определении места для ворот следует учесть несколько факторов. Для начала посчитать, поместится ли откатная система на выбранном участке. Для отката необходимо место для отката створки с противовесом. Именно благодаря противовесу откатные ворот висят в проеме без дополнительной опоры, не касаясь земли. Просвет между полотном и горизонталью земли обычно 10-15 см, поэтому ни снег, ни листья не мешают открытию ворот.
Высчитать длину конструкции и необходимое для отката свободное пространство элементарно: длина створки ворот + противовес (обычно, половина проема) = необходимая длина всей откатной конструкции. Следовательно, если вам нужны ворота 4 метра, то получаем: 4 + 2 = 6 метров. Значит, по сторонам от проема должно быть 6 — 6,5 метра для отката. Если столько места нет, то поставить сдвижную систему внутри двора будет невозможно.
При установке такого типа ворот очень важно сделать все в размер. Если проезд вдруг окажется немного шире, заказанная модель ворот будет короче и не полностью будет перекрывать проем. В таких случаях приходится прибегать к разным ухищрениям, которые могут не лучшим образом сказаться на внешнем виде изделия.
Консольные ворота всегда располагают со стороны участка, чтобы исключить несанкционированный доступ к деталям привода. Калитка устанавливается с той стороны, в которую не будут сдвигаться ворота. В противном случае полотно в открытом положении загородит калитку. Минимальная ширина въезда на участок должна быть не менее 3 метров – через ворота на участок должен свободно заезжать легковой автомобиль. Чтобы обеспечить въезд и большим грузовикам, ширину ворот лучше сделать 4 метра.
Еще одна важная часть откатных ворот – бетонный фундамент под силовой каркас или под «закладную» откатных ворот. Важно, что бы столбы забора по бокам проема были надежно забетонированы — если их «поведет», полотно не сможет попасть при закрытии в «ловители», оставшись висеть на тележках. Это со временем выльется в перекос всей конструкции откатных ворот. Стоит ли говорить, что восстановление правильной работы ворот ударит по карману?
Купить или сделать собственноручно откатные ворота можно с открыванием на правую или левую сторону, как вам удобно. Плавность движения ворот обеспечивают две опорные тележки на роликах, катающихся по «закладной» — специальной несущей балке. Что бы полотно не провисало под собственным весом , на одном столбе проема устанавливают П-образную скобу, которая держит конструкцию ворот строго вертикально. С «принимающей» стороны проема, предусматривают два «ловителя», для фиксации ворот в горизонтальном положении, и, при закрытии, держат их вес. «Ловители» и скоба оснащены роликами для мягкой, без ударов работы.
У производителей ворот обычно несколько механизмов под разные размеры и вес конструкции. Стандартные ворота на 4 метра весят около 200 кг.
Как уже говорилось, откатные ворота можно заказать «под ключ» и не вникать во все дальнейшие подробности установки. Однако многим будет интересно понять алгоритм монтажа, тем более, что можно купить комплект «сделай сам» и собственноручно сделать ворота. Обычно в нем есть все для самостоятельной сборки ворот.
Обычно в комплект входят:
– концевой ролик в сборе для балки;
– крышка задняя для балки;
– ловитель нижний для балки;
– опора роликовая для балки;
– балка прокатная;
– система роликов и направляющих для балки.
За дополнительную стоимость можно автоматизировать ворота, приобретя электропривод, зубчатую рейку, установочный комплект для зубчатой рейки электропривода. Каждый производитель электроприводов выпускает механизмы, рассчитанные на определенные габариты и массу полотна, поэтому подбор нужной автоматики не составит труда.
Мечта стрелочника
Разновидность сдвижных ворот – рельсовые без противовеса. Они перемещаются на роликах по рельсе, заложенной в покрытии вдоль ворот.
Главный их недостаток – скапливающиеся на рельсе грязь, песок, лед. Чтобы не возникало трудностей при их открывании-закрывании, нужно постоянно держать эту зону в идеальной чистоте.
Дерево, метал или сэндвич?
Основа ворот – это простая металлическая рама. То, как будут выглядеть ворота в готовом варианте, зависит от материала заполнения. Самый распространенный на сегодняшний день – профилированный стальной лист. Обычно его крепят к раме алюминиевыми заклепками. Более интересным вариантом будут алюминиевые сэндвич-панели. В качестве заполнения рамы применяют также дерево, металлические элементы ручной ковки.

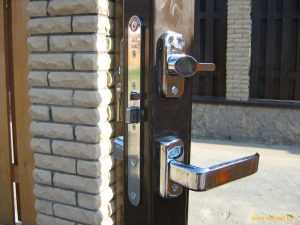

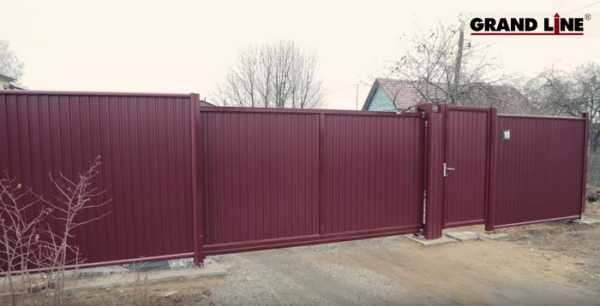

Нужна ли калитка?
Откатные автоматизированные ворота могут открываться не полностью, а в режиме калитки. Правда, ресурс конструкции из-за большего числа «открываний-закрываний» значительно уменьшается. К тому же без калитки попасть на территорию при отсутствии электроэнергии можно будет только через забор.
Дело в том, что при закрытых воротах электропривод выполняет функцию замка. И открыть его можно только со стороны участка. Поэтому стоит позаботиться о калитке с механическим замком.
Задать вопрос экспертуdom-expert.by
Монтаж откатных ворот: правила, этапы
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Надежные и качественные ворота являются залогом профессионального и безопасного их использования. Монтаж откатных ворот любой желающий владелец сможет произвести самостоятельно. Для этого необходимо приобрести саму систему, инструменты и поэтапно их установить.
Это несложно и доступно, так как конструкция легка в монтаже и использовании. Ворота сможет закрепить любой человек, имя первоначальные навыки в конструировании и строительстве. Они идеально подойдут для любого загородного дома или коттеджа, гарантируя безопасность и надежную защиту.
Комплектующие части системы основаны на довольно понятном принципе работы. По сути, это обычная механика, действие которой направлено на удобство человека.
Принципы действия и комплектующие
Откатные ворота основаны на принципе задействования роликов во время открытия или закрытия такой двери. Они расположены на швеллере, который необходимо очень стойко закрепить. Система ворот включает в себя следующие составляющие:
- Роликовая опора.
- Направляющая балка.
- Подставка.
- Нижний и верхний ловители.
- Верхний роликовый фиксатор (кронштейн).
- Концевой съемный ролик.
Опоры полностью удерживают нагрузку, которая оказывается на них, и приводят всю систему в действие. Это безопасный, простой и действенный тип ворот. Он может быть также не только механическим, но и электрифицированным, что делает его эксплуатацию еще более удобной и привлекательной для покупателя.
Правила монтажа системы ворот
Изготовление откатных ворот значительно шагнуло вперед. Конструкция экономна и технически грамотно оснащена. Для начала необходимо произвести замер всех числовых значений для установки этого устройства и выполнить схематическое изображение будущей установки на бумаге. Это позволит наиболее правильно вмонтировать ворота в проем, который создан для них.
Среди списка необходимых инструментов – лопата, аппарат для сварки, рулетка, молоток, уровень, лом, электродрель с набором насадок и болгарка с большим и малым шлифовальными кругами.
Этапы установки требуют строгого соблюдения их поочередности. Первым делом нужно продумать место, куда будут крепиться ворота. Обычно это стена вдоль забора загородного дома. Затем схематично изобразить то, куда и как они будут установлены. Правильная планировка – залог успеха в этом начинании, потому что она позволяет просчитать все мелочи и детали и избежать малейших оплошностей.
Этапы установки конструкции и ее элементов
Для начала необходимо установить фундамент. Глубина ямы при этом должна составлять половину ширины проезда. Вырытая яма и будет основой для будущего крепления ворот. Заборные столбы здесь послужат, как опора для установки.
Затем следует вырыть яму и закрепить арматурную конструкцию, которая станет надежной гарантией того, что конструкция не упадет. Все швы необходимо аккуратно зачистить болгаркой. Эту конструкцию желательно окрасить и подождать пока она высохнет. В ходе работы с металлом необходимо быть крайне осторожным и пользоваться защитными очками.
Зазор между верхней частью арматуры и уровнем дороги определит величину расстояния между воротами и землей. По желанию, его можно увеличить или уменьшить.
Затем яму необходимо залить бетоном и подождать пока он полностью высохнет и окрепнет. Этот процесс займет в среднем около шести дней. Во время сушки нельзя проводить любые типы работ на этом участке.
Устройство сдивжной панели
Далее производится непосредственная установка самих откатных ворот. Здесь нужно рассчитать длину и траекторию движения роликового основания. Для этого необходимо начертить прямую и ровную линию, которая и будет основой деятельность будущей системы. Обязательно проверьте ролики в действии. Они должны плавно скользить без каких-либо препятствий. Только после этого их можно будет крепить.

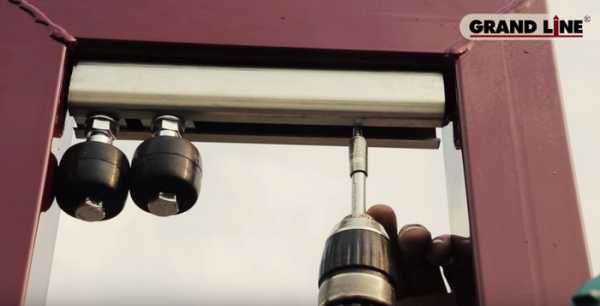

После необходимо вмонтировать концевой ролик и заглушку несущего профиля, которые крепятся к швеллеру.
Они предотвращают заклинивание ворот и их коррозию, например, в зимний период. Далее нужно провести монтаж верхнего направляющего кронштейна. Его необходимо четко и максимально ровно расположить. Для этого следует пользоваться строительным уровнем.

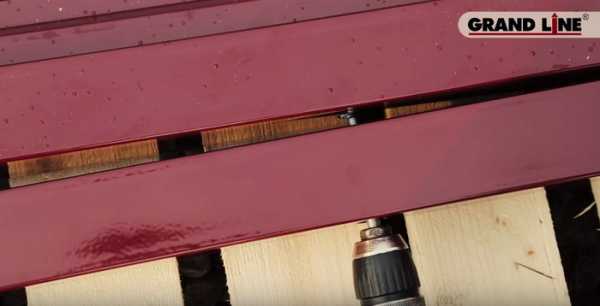

Обшивка должна крепиться непосредственно на раме ворот в случае, если конструкция подразумевает ее в комплектации.
Она закрепляется при помощи саморезов по металлу. Это декоративная часть, которая необязательно необходима. Однако, она дополнительно защитит саму конструкцию от негативных внешних воздействий.
Заключительным этапом установки является крепление уловителей, которые станут принимать некоторое количество нагрузки на себя. Это важно сделать правильно. Ведь распределение веса равномерно сделает работу открытия и закрытия устройства наиболее долгосрочной и профессиональной.
И, наконец, необходимо подключить установку к электричеству. Ведь существует удобный тип конструкции с автоматизацией всех выполняемых функций и задач. Он максимально удобен для человека. Здесь прилагается пульт дистанционного управления, благодаря которому устройство станет еще более привлекательным для пользователей.
Основные преимущества самостоятельной установки
Современные фирмы-производители:
- Предлагают широкий ассортимент товара различных цветовых решений, функций и типов.
- Любая выбранная модель прекрасно подойдет и устроит все требования покупателя.
- Производство откатных ворот согласно всем международным стандартам делает их очень стойкими к любым внешним воздействиям, они долго прослужат и не будут составлять никаких проблем в ходе эксплуатации.
Не обязательно быть профессиональным рабочим или электриком, чтобы правильно установить откатные ворота. Это сможет сделать любой владелец системы. Для монтажа необходимо произвести правильные расчеты, схемы, иметь нужные инструменты и немного ума и сообразительности.
Монтаж системы своими руками прост и обойдется гораздо дешевле, чем наем бригады рабочих, потому что все расходные материалы достаточно недорогие, а вот за работу фирмы, предоставляющие такие услуги, запрашивают довольно немалую сумму денежных средств.
Главное соблюсти все правила и поочередность этапов. Тогда ворота станут прекрасным способом защиты гаража и всего вашего загородного дома или дачи. Это прекрасная и доступная установка позволяет сделать полной комплектацию любого помещения. Электронные ворота отлично подходят как для частных хозяев, так и для промышленных зданий и компаний.
Руководство по монтажу системы
rusograda.ru
Установка откатных ворот своими руками
Для любого участка необходимо обеспечивать качественную и постоянную защиту, поэтому практически на каждой территории имеются заборы, а проезд обеспечивается с помощью ворот. Существует много разновидностей данных конструкций, поэтому можно выбрать наиболее подходящий вариант.
Интересными и качественными считаются откатные ворота, которые можно установить своими руками. При этом применяются новейшие технологии, предполагающие использование консолей, а не рельс.
При открывании таких ворот не требуется освобождать место, поскольку они просто откатываются вдоль имеющегося забора, поэтому такой вариант является идеальным в том случае, если на участке имеется не так много свободного места.
Монтаж откатных ворот
Первоначально необходимо купить все крепежные элементы, а также составные части конструкции. Первый этап самих работ заключается в создании фундамента для ворот, а также здесь же нужно выполнить установку специальных опорных столбов.
Данные столбы должны быть углублены ниже уровня промерзания почвы, а также должны быть надежно закреплены. В них фиксируются специальные закладные элементы, к которым с помощью сварки прикрепляются опоры из металла. Только потом начинается создание фундамента, причем его длина должна быть равна половине ширины будущего проема откатных ворот.
Установка основания должна осуществляться с той стороны ворот, в направлении которой будет перемещаться створка двери откатных ворот. Для этого изначально создается яма, в которую опускается заранее сваренный каркас, состоящий из металлических прутьев и швеллера.
Видео: Монтаж откатных ворот
Данная конструкция должна опускаться в отверстие прутьями вниз, а после этого ее следует залить бетонным раствором. Все остальные работы следует осуществлять только после окончательного затвердевания бетона, поэтому выжидается около двух недель.

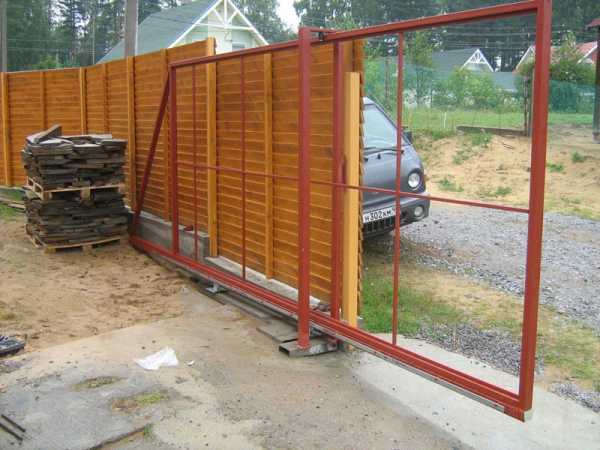

Следующий этап заключается в сборке каркаса откатных ворот. Для начала создается несущая рама, которая должна обладать трапециевидной формой. Посередине ее следует прикрепить ребра жесткости, причем они могут располагаться как по вертикали, так и по горизонтали.
В результате получаются квадратные секции, в каждой из которых по диагонали следует закрепить еще по одному ребру жёсткости. В каждом полученном треугольнике нужно сделать трапецию, а при этом ребра жесткости будут разделять прямые углы посередине. Все трубы к данной конструкции необходимо прикреплять с помощью сварки, а к нижней части рамы надо приварить направляющую. Полученная конструкция будет представлять собой откатные ворота.
На последнем этапе работы осуществляется обивка ворот, а предварительно нужно все металлические элементы прогрунтовать, а также покрасить качественными красящими средствами, которые не только придадут конструкции определенного оттенка, но и будут защищать ее от негативных воздействий.
Только потом можно осуществлять крепление обшивочных материалов, причем применять можно совершенно разные материалы. Для этого эффективно используются сэндвич-панели или предметы, сделанные с помощью художественной ковки, а также можно использовать панели из дерева или пластика. Для эстетичного внешнего вида откатных ворот рекомендуется выполнять обшивку с двух сторон.
После окончательного создания рам ворот нужно выполнять их фиксацию к опорным столбам и к фундаменту. Для этого на основании расставляются ролики, которые должны находиться друг от друга на довольно большом расстоянии. После этого выполняется приваривание тележек.
К площадкам далее фиксируются роликовые тележки, для чего следует применять обычные болты. Сверху рам прикрепляются специальные верхние фиксаторы, обладающие роликами. К опорному столбу фиксируется кронштейн, а между его роликами должно проходить полотно створки.
Далее нижний уловитель прикрепляется к нижней части опоры. В результате установка откатных ворот может считаться законченной, а в результате получается долговечная и качественная конструкция, которой будет очень удобно и легко пользоваться.
Посмотрите видео: Откатные ворота, обзор конструкций Механол
alina-sharapova.ru
Автоматические ворота: схема установки, фото, советы
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Виды уличных ворот
Выбор конструкций довольно широк, но наибольшей популярностью пользуются классические распашные и откатные ворота. Откатные делятся на несколько видов, отличающиеся по месту расположения несущего рельса: сверху, снизу или консольного типа (без опорного рельса). Одним из вариантов могут быть автоматические ворота схема установки которых практически ничем не отличается от общепринятого способа монтажа.
Стандартные откатные ворота
Устройство распашных и откатных моделей

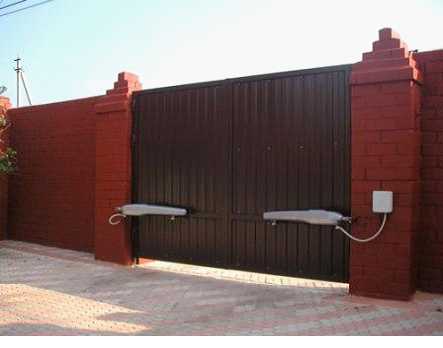

Распашные ворота
Состоят из двух створок. К опорам крепятся при помощи навесов, благодаря которым они открываются и закрываются.
Откатные ворота
Откатные ворота с системой автоматики
Представляют собой конструкцию, в основании которой расположена несущая балка. Передвижение ворот осуществляется по двум роликовым опорам, расположенных за проемом.
К их достоинствам можно отнести:
- Конструкция отличается устойчивостью различного рода нагрузкам (ветровой и механической).
- Лучший вариант для использования на широких проездах.
- Для эксплуатации откатных ворот не требуется большое пространство.
Оптимальные размеры откатных ворот
Выбор ширины проема зависит от ряда условий:
- Ширины улицы.
- Условий заезда (высота и тип дорожного полотна).
- Вида автотранспорта (легковой или грузовой автомобиль, микроавтобус или минивен).

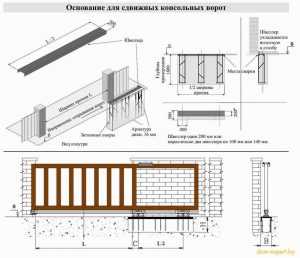

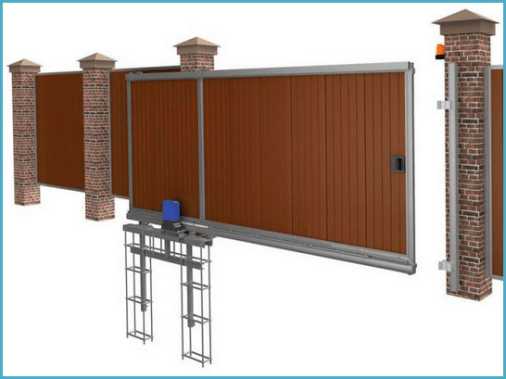

Схема установки ворот
Важно! При установке откатных ворот следует помнить, что ширина их полотна на 50% больше ширины проема (при ширине проезда 5 м потребуется не менее 7,5 м свободного бокового пространства).
Монтаж сдвижных ворот
Схема установки автоматических ворот с правосторонним (левосторонним) откатом предусматривает наличие свободного пространства ни пути их движения.
Перед монтажом откатных ворот проводится ряд подготовительных работ:
- Закладывается бетонное основание.
- Для автоматических ворот делают разводку кабелей.
Строительство фундамента и установка закладного элемента
Разметка траншеи под фундамент
Заливка фундамента
Разметку основания начинают от края проема, далее вдоль ограждения отмеряют расстояние, равное половине ширины проезда. Ширина будущей траншеи должна составлять не менее 0,5 м, глубина – ниже уровня промерзания почвы. Если столбы забора не могут быть использованы, как опоры для откатных ворот, то с противоположной стороны проезда делают яму для установки ответного столба.
Яму под него роют с таким расчетом, чтобы столб примыкал изнутри к забору. Так же необходимо предусмотреть схему укладки кабеля под проезжей частью. В качестве защитного кожуха можно использовать пластиковую или металлическую трубу диаметром не менее 1 дюйма.

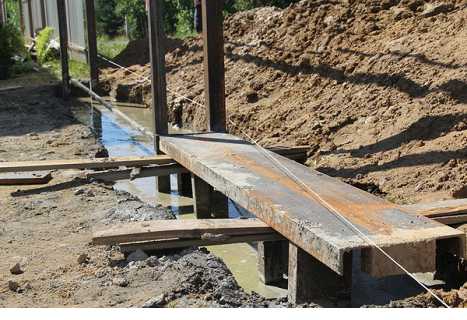

Установка закладного элемента
Закладной элемент изготавливают из швеллера, длина которого должна соответствовать длине ямы под фундамент. Для армирования используют арматуру диаметром 20 мм, к которой приваривается закладной швеллер. Устанавливают его так, чтобы боковая сторона вплотную прилегала к столбу забора. Для контроля точности горизонтальной установки швеллера рекомендуется использовать строительный уровень.
От того, на каком уровне будет расположена верхняя плоскость закладки, зависит величина зазора между нижней кромкой ворот и поверхностью дороги. При установке закладного элемента заподлицо с дорожным покрытием минимальный зазор будет составлять около 100 мм.
Если требуемый зазор меньше этого значения, то закладка устанавливается, ниже уровня проезжей части.
Опорные столбы устанавливают в яму и сваривают с закладным элементом. После чего можно заливать бетон. Его уровень не должен быть выше кромки закладки. Для того чтобы бетон хорошо застыл, потребуется не менее 6 дней.
Монтаж ворот

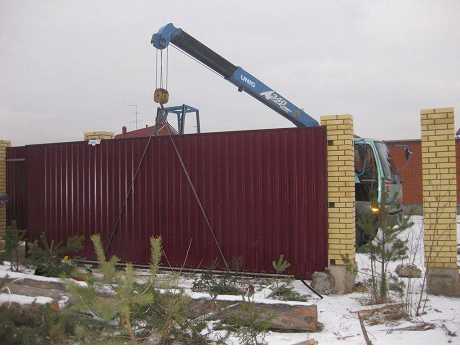

Монтаж откатных ворот при помощи автокрана
Вначале необходимо зафиксировать регулировочные площадки на платформе тележек. Готовые к сборке тележки вставляют внутрь профиля и смещают к средине ворот. Далее ворота устанавливают вертикально, при этом роликовые опоры должны стать на закладной элемент. Первая и вторая опоры устанавливаются вплотную к касательным.
Как отрегулировать горизонтальное положение щита и роликовых опор?
Для регулировки необходимо вначале прихватить сваркой площадки второй роликовой пары и выкатить ворота до самого края проема. При необходимости можно сделать финальные регулировки горизонтального положения ворот. После чего прихватывают регулировочные площадки первой роликовой пары.
Для того чтобы сделать качественный провар регулировочных площадок потребуется снять полностью ворота с роликовых опор. Далее проводится крепление опор на регулировочных площадках, после чего ворота задвигают на опоры и устанавливают в закрытом положении.

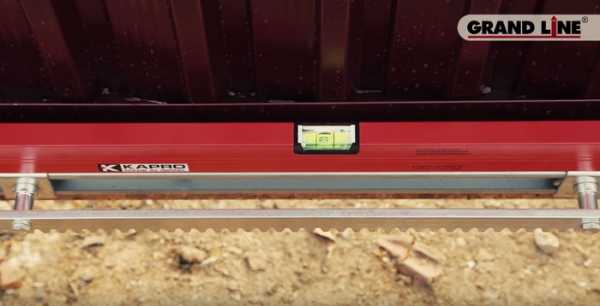

Регулировку горизонтального положения ворот проводят при помощи уровня и гаечного ключа. Для этого используют регулировочные площадки.
Важно! Регулировка ворот в горизонтальной плоскости проводится только в задвинутом до упора положении.
Обшивка ворот
Если в качестве обшивки ворот используются профлисты, то их монтаж начинают с передней кромки ворот. Для этого листы закладываются внутрь рамы и фиксируют при помощи саморезов или заклепок. Второй лист устанавливается в накладку на первый и так же крепят.
Сборку продолжают до полного заполнения рамы. При необходимости, последний лист можно подрезать при помощи угловой шлифовальной машинки. Автоматическая система монтируется, согласно инструкции, которая прилагается к ней.
Монтаж откатных ворот
rusograda.ru
устройство, монтаж, обшивка и установка
Оглавление:
- Материалы для монтажа
- Устройство фундамента
- Сборка каркаса
- Обшивка и установка
- Некоторые особенности откатных ворот
Откатные ворота раньше устанавливали на рельс, но сегодня такая система не актуальна. Современные конструкции подразумевают консольный тип установки, при котором нет направляющих внизу и вверху проема. Сделать откатные ворота своими руками сложнее, чем распашные, но их преимущества стоят того, чтобы потратить время на монтаж. Место, которое им требуется для отката — это длина полотна вдоль забора. Такая конструкция позволяет экономить площадь участка.
Материалы для монтажа
В первую очередь понадобятся следующие инструменты и оборудование:
сварочный аппарат,- болгарка, дрель,
- молоток, пассатижи,
- строительный уровень, рулетка.
Даже полностью самодельные откатные ворота требуют покупки комплектующих деталей. Они включают в список несущую тележку и роликовые опоры, направляющую, уловители, заглушки, поворотные пластины, уплотнители, кронштейны. Купить готовый набор комплектующих выгоднее, чем приобретать детали отдельно. Они рассчитаны на определенный вес ворот и ширину проема, поэтому перед покупкой надо знать эти параметры хотя бы приблизительно.
Полностью готовый к монтажу набор позволяет сделать откатные ворота своими руками даже новичку. При этом они не потребуют особого ухода в течение всего времени эксплуатации. Для изготовления каркаса понадобится приобрести профильную трубу 60х40 мм или 60х30 мм, толщиной 2 мм. Для ребер жесткости используют профиль 40х20 мм той же толщины.
Устройство фундамента
Работы начинают с устройства основания и опорных столбов. Собственно, если ограждение участка уже установлено, можно использовать опорные столбы, установленные для проезда. В них надо закрепить закладные элементы 50х50 мм по 3 штуки на каждом столбе. К закладным элементам приваривают металлические опоры. После этого устраивают фундамент под откатные ворота, длина которого составляет половину ширины проема.
Он будет представлять собой металлический закладной элемент, расположенный заподлицо с асфальтом сбоку от проема вдоль ограждения. Следует заранее определить: влево или вправо от проема будет двигаться створка при открывании, и с той стороны установить фундамент. Наиболее легкий способ сделать его следующий:
- взять швеллер шириной 200 мм;
- приварить к нему с двух сторон вертикально прутья 12 мм;
- соорудить каркас, добавив горизонтальные и диагональные прутья;
- места пересечений прутьев укрепляют сваркой и дополнительными отрезками арматуры.
Далее выкапывают прямоугольную яму шириной 0,4 м, глубиной 1,2 м. Устанавливают сварную конструкцию прутьями вниз, заливают бетоном М200. Например, откатные ворота для дачи можно сделать шириной проема 4 м. Тогда длина швеллера составит 2 м. Следует выждать время твердения бетона не менее 2-х недель.
Сборка каркаса

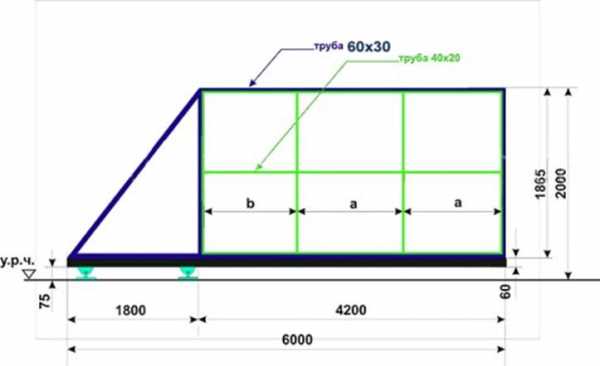

Несущая рама имеет форму односторонней трапеции. Для проема 4х2 м ее габариты будут следующие:
- высота 200 мм,
- ширина верхняя 4200 мм,
- ширина нижняя 6000 мм.
Ребра жесткости располагаются горизонтально и вертикально посередине рамы, и в каждой получившейся квадратной секции — диагонально. В треугольнике, формирующем трапецию (это будет противовес конструкции) ребро жесткости делит прямой угол пополам. Профильные трубы фиксируются сваркой. Далее монтаж откатных ворот предусматривает приваривание к нижней раме направляющей. Она представляет собой рельс, который двигается по жестко закрепленным к фундаменту роликам.
Обшивка
После грунтования и окрашивания металлических элементов приступают к обшивке несущей рамы. Какие материалы для этого целесообразнее применить? Недорого и красиво — профлист. При этом обшивку делают и с одной, и с двух сторон по желанию. Также используют сэндвич-панели, стальной лист, ковку, панели из древесины. Вариантов оформления обшивки — множество, важно правильно обрабатывать материалы от действия природных факторов. Тогда откатные ворота своими руками будут сделаны профессионально, а материал обшивки не потребует смены из-за коррозии или гниения.
Установка
Итак, полотно изготовлено, бетон затвердел, теперь можно начинать установку откатных ворот на фундамент. Монтаж начинается с расстановки роликов на основании. Они располагаются максимально далеко друг от друга, для уточнения расположения на них вертикально устанавливают створку. Сначала приваривают площадку задней тележки, затем уточняют расположение передней, и приваривают ее.
Далее полотно снимают, а к площадкам прикрепляют роликовые тележки при помощи болтов с гайками. Для установки откатных ворот без перекосов следует правильно отрегулировать положение роликовых тележек. Если полотно двигается туго, значит, есть небольшой перекос. От него избавляются ослаблением гаек и правильным выставлением створки. Следует прокатать полотно несколько раз, убедиться, что оно хорошо двигается, после чего окончательно затянуть гайки тележек.
Вверху конструкция откатных ворот предусматривает прикрепление верхнего фиксатора с роликами. Кронштейн крепится к опорному столбу, при этом полотно створки должно проходить между роликами кронштейна. В нижней части опоры приваривают нижний уловитель. Его место расположения определяется при полностью установленных и закрытых воротах.
Некоторые особенности
Следует отметить, что устройство откатных ворот не предусматривает их регулярную смазку, так как ролики движутся внутри рельса, и в них используются подшипники закрытого типа. Это защищает их от попадания осадков и налипания грязи. Конструкция не требует особого ухода даже зимой, для двигающейся створки не требуется расчищать снег.
Итак, откатные ворота своими руками можно установить с одним помощником. Монтаж требует внимания и аккуратности, но конечный результат порадует бесперебойной работой системы. Автоматическое управление осуществляется при помощи электропривода. Его выбор зависит от габаритов и веса ворот.
Избежать зимних проблем поможет модель с магнитными концевыми выключателями. Привод крепится к монтажной платформе и тянет створку при помощи зубчатой рейки. Она приваривается к полотну ворот и зацепляется за шестерню двигателя. К рейке прикручивают магнитные выключатели, имеющие разную полярность.
