Откидные ворота для гаража своими руками

Откидные ворота для гаража своими руками самостоятельно сделать раньше отважился бы не каждый. Стоимость фурнитуры для такой идеи была высока, да и найти ее не всегда удавалось. Сейчас, когда на строительных рынках продается все что угодно, постройка подобной конструкции не отнимет много времени и денег.

Вернуться к оглавлению

Требования к воротам

Перед тем как поставить ворота своими руками, необходимо детально все продумать. Любая конструкция должна соответствовать определенным нормам и стандартам, и ворота не исключение. Вот основные требования, которые стоит учитывать еще на стадии планирования ворот:

1. Ворота должны обеспечивать беспрепятственный выезд и заезд автотранспорта. Размеры ворот подбираются с запасом.
2. Если поставить машину по центру ворот, то промежуток между боковой стойкой автомобиля и воротной должен быть не менее 30 см. Не стоит делать слишком узкие ворота, если в гараж будет ставиться малогабаритная машина. Возможно, помещение понадобится для более крупного автотранспорта. Для более ясной картины лучше всего перенести все размеры на бумагу. Такая схема даст наглядное понимание ситуации и позволит внести любые изменения без переделывания всей конструкции.
3. Оптимальная высота гаражных ворот — 2 м.
4. Для воротного проема существуют оптимальные соотношения высоты и ширины: 5,4 на 2,4 м или 2,4 на 2,1 м.
5. Ворота несут защитную функцию, поэтому делать их лучше из оцинкованной стали толщиной не менее 2 мм. Не стоит экономить на замках и петлях. Для их усиления лучше всего наварить специальные накладки из утолщенного металла. Это повысит их взломоустойчивость.
6. Еще одна функция, которую несет такая конструкция, — защита от ветра и осадков. Важно делать ворота без щелей. Для лучшей устойчивости устанавливают вертикальный запорный механизм. Он должен фиксировать створку в верхней и нижней точке.

Изготавливая откидные ворота для гаража своими руками по таким стандартам, можно не волноваться, что в будущем придется расширять проем или демонтировать конструкцию.

Вернуться к оглавлению

Материалы для строительства и изготовление ворот

Для установки понадобятся следующие материалы:

• металлический лист;
• уголки и профили из металла;
• дюбели и кронштейны;
• крепежные элементы;
• сварочный аппарат.

Для монтажа потребуется различный ручной инструмент. Перед началом сборки и установки снимают все необходимые размеры и рисуют подробный чертеж. Только после этого можно начинать собирать ворота своими руками.

Лучше всего на роль устройства для поднятия ворот подходит поворотный механизм. Он надежен и долговечен. При этом поворотное полотно делается из единого куска металлического листа. В таком случае попадание влаги внутрь помещения или продувание самого гаража практически исключено.

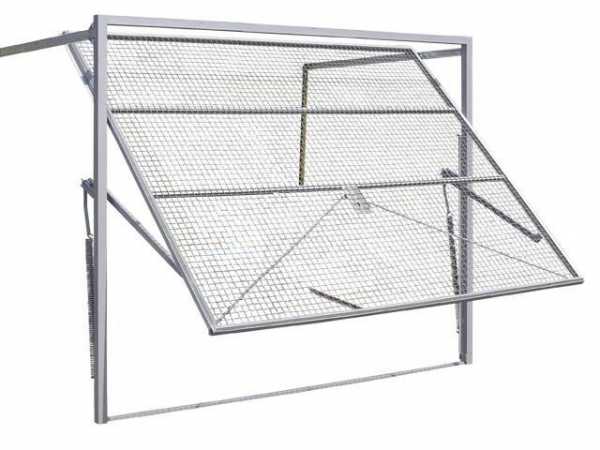

В первую очередь нужно изготовить металлическую раму. На ней станет держаться металлическое полотно, которое и будет представлять собой ворота. Своими руками выкладываются металлические профили в виде квадрата или прямоугольника под размер входного отверстия гаража. При сборке обязательно просматривать чертежи, сверять по ним данные на каждом этапе. В случае сомнений еще раз все промерить и провести новый расчет! Если все сходится, можно сваривать получившиеся элементы. На раму укладывают металлический лист, все места его соприкосновения с рамой хорошо свариваются. Для придания прочности конструкции с внутренней стороны готовой створки по углам делаются ребра жесткости из коротких кусков профиля. Они привариваются в местах стыков вертикальных и горизонтальных стоек. Таким образом делается силовой треугольник.

Теперь нужно сделать угловые направляющие. Для этого два профиля одинаковой длины сваривают под прямым углом через специальный гнутый уголок. На изготовление одной направляющей уйдет 3 элемента. Получившуюся пару направляющих устанавливают в гаражный проем. Для их усиления верхние концы можно соединить ребром жесткости из металлического профиля.

К готовой створке приваривают кронштейны с роликами. Их устанавливают в верхней части готовой створки и вставляют в направляющие. После этого с двух краев полотна ставят пружинно-рычажные механизмы. Тщательно проверяют все узлы. Можно попробовать открыть и закрыть получившийся механизм. Это покажет места подклинивания конструкции, если они будут.

В конце сборки ставят рычажный кронштейн в верхней части готовых ворот. Также устанавливается центральный профиль на потолок и привод. Через профиль проводится трос, один конец которого устанавливается в рычажном кронштейне, второй прикрепляется к самому приводу.

Финальным аккордом станет ручка, прикрученная с наружной стороны створки. Можно провести несколько тестовых поднятий и опусканий створки. Такая конструкция обладает большим запасом прочности, поэтому можно не бояться, что она упадет на голову. Если все работает без проблем, то работа закончена. Ворота своими руками сделаны!

moigarazh.ru

Откидные ворота для гаража своими руками

Все больше людей обращаются к самостоятельному изготовлению заборов, дверей, оград. Если вы решили соорудить откидные ворота для гаража своими руками, то сначала нужно понять, по какому принципу они будут работать и что нужно приобрести из материалов для прочной конструкции, способной прослужить долгие годы.

Начинаем делать сами

Одним из неоспоримых достоинств гаражных откидных ворот перед распашными является то, что само полотно «уходит» при открывании под потолок. Такая техника существенно экономит место и дает больше пространства для маневров. Здесь отметим, что в закрытом виде полотно должно очень плотно прилегать к проему, это поможет сохранить тепло в непогоду. Решив сделать ворота своими руками, также нужно позаботиться о том, чтобы оснастить их калиткой, тогда сбережение тепла внутри гаража будет эффективным. Очень важно проследить за тем, чтобы калитка не открывалась самовольно при поднятии ворот, закреплять ее нужно максимально тщательно во избежание травмирующих ситуаций.

Сегодня в бесплатном доступе имеются различные чертежи для ворот, однако можно сделать конструкцию особенной, разработав эскизы, отвечающие именно вашим представлениям о надежности и красоте. Собираясь изготовить ворота своими руками, в первую очередь нужно определить размеры. Тут все просто. Замеряем длину проема (не ширину, ведь полотно будет подниматься), прибавляем около 10 см, это и будет искомая цифра.

Определимся с материалом полотна. Его можно сделать из профнастила или пластиковых панелей, в продаже имеется множество подходящих материалов. Крепиться полотно будет при помощи саморезов. Изнутри можно обшить утеплителем (хорошо подойдет пенопласт, например). Далее нужно с помощью сварки создать каркас ворот. Наиболее популярный материал для этого — металлический профиль (алюминиевый), швеллер. Каркас для калитки можно изготовить таким же способом либо воспользоваться брусками из дерева. Теперь в основании нужно установить ряды направляющих, к которым и будет крепиться полотно.

Подвесим ворота

Создадим поворотный механизм. Для этого необходимо установить направляющие. Решение может быть как вертикальным, так и находиться в горизонтальной плоскости на уровне верха ворот. Часто для прочности используют сварку, ведь направляющие используются металлические. На этом этапе широкое применение получили уголки, их приваривают таким образом, чтобы ничего не затрудняло движения полотна. В зависимости от положения направляющих, сверху или снизу полотна с боков нужно укрепить колесики, которые будут ездить по желобам. При этом диаметр таких колесиков соотносят с шириной «дороги».

Правильно подвесим двери. Используются цепи, реже — полосы из металла. Укрепляются на передней стене гаража. При этом центр тяжести полотна должен быть ниже крепления, а верхняя часть — плотно прилегать к проему. Изготавливая ворота своими руками, можно использовать маленькую хитрость: чтобы конструкция плотно прилегала, сделать снизу небольшое углубление для нижней кромки полотна. Для полноценного примыкания полотна к гаражу используется резиновый уплотнитель, его можно приобрести в любом магазине стройматериалов (такие резинки зачастую используются для уплотнения дверей). Крепится по бокам полотна и в его нижней части, что дает прекрасный результат.

Равновесие и прочие аспекты

Чтобы ворота легко поднимались и хорошо удерживались в поднятом состоянии, необходимо использовать противовес. При этом он должен быть тяжелее, чем вес полотна. При практическом вычислении нужного габарита схема такова: для начала в качестве противовеса прикрепляется обычное ведро, заполняемое тяжестями. Постепенно регулируя количество груза, вычисляется потребность в весе. В итоге правильное для конкретных ворот приспособление может являть собой плотно закрывающуюся емкость, наполненную грузом, подвешенную на тросе.

Установить противовес можно следующим способом: снизу к воротам приварить уголок, прикрепить трос, который будет подниматься вертикально (параллельно воротам) через направляющую и отдельный ролик. Дополнительный ролик прикрепим к противовесу. Выполняется такое решение с обеих сторон.

Один из основных аспектов, когда делаешь ворота своими руками, — это их положение. Стоять конструкция должна строго вертикально. Поэтому потребуется уровень. Верхние направляющие должны идти параллельно полу, иначе ворота при открытии будут давать такой угол, при котором любые маневры будут затруднены. Подгонять положение направляющих нужно до тех пор, пока движение колесиков по ним не станет идеально плавным, без помех.

Закрыть и смазать

Помнить нужно о запирающих механизмах не только изнутри полотна, но и в калитке (оснастим ее прочным шпингалетом). Как на самих воротах, так и на дверце снаружи нужно установить ручки, иначе открыть свой бокс будет очень проблематично. Построив откидные ворота для гаража своими руками, нелишним будет позаботиться и об их смазке. Использовать можно машинное или оружейное масло, графитовую пыль, спиртовой раствор.

Важно знать, что направляющие, по которым ходят ролики, также нуждаются в особом уходе для надежной эксплуатации. Их необходимо не только очищать от пыли (при работе в гараже ее появление неизбежно), но и защищать от коррозии. Смазывать такие механизмы нужно очень аккуратно, ведь некоторые вещества застывают, образуя настоящие бугры, и таким образом затрудняют движение колесиков (например, солидол, литол). Здесь уместно применить жидкость типа WD. Помимо растворителя, в ее состав входит минеральное масло, поэтому обработка не только уберет пыль, но и обеспечит легкость скольжения. Для резинового уплотнителя хорошо подойдет смазка на силиконовой основе. Стоит помнить, что при грамотном построении и хорошем уходе любые ворота прослужат дольше, радуя хозяина на протяжении многих лет.

tvoygarazh.ru

Гаражные ворота подъемные своими руками

Гаражные ворота подъемные своими руками сделать легко и просто

В наши дни вовсе необязательно придерживаться канонов в постройке гаража. Например, стены и фундамент вы можете сделать из массы доступных вариантов. Опять же, даже ворота могут быть выполнены в различных вариантах.

Раньше гаражные ворота подъемные своими руками делали многие умельцы. В большинстве случаев они были железные распашные. Две створки распахивались наружу или внутрь, забирая массу пространства. Только подумайте, сколько места можно бы было использовать, если бы ворота открывались иначе. Например, так как на изображении ниже.

На сегодняшний день доступно множество вариантов ворот, которые можно купить или сделать собственноручно. Вы можете купить секционные ворота, можете сделать распашные, подъемные, раздвижные и т.д.

Опять же, многие из предложенных вариантов можно сделать своими руками.

Скажем, ворота подъемного типа могут быть приобретены под самые разные размеры дверного проема. Устанавливать их можно самостоятельно, а можно пригласить специалиста. Конечно, стоят они немало. Но здесь есть и одна положительная деталь – подобные ворота можно сделать собственноручно, тем более, в сети можно найти массу инструкций, сопровождающихся видео или фото. Один из наиболее распространенных вариантов можно найти прямо здесь.

Здесь, ниже, предлагается детальная пошаговая инструкция, предлагающая создать ворота своими руками, причем из подручных материалов. Если вы будете придерживаться советов, четко следовать рекомендациям, то наверняка получите результат своих трудов не хуже, чем на изображении ниже.
