Открытые стропила – »

Содержание

Конструктивные схемы установки в мансардных крышах теплоизоляционного слоя на основе пенополистирола

Все методы теплоизоляции скатных кровель пенополистирольными плитами позволяют избежать «мостиков холода» по стропильным конструкциям и достичь высокой однородности теплоизоляционного слоя.

Изоляция поверх стропил. Открытые стропила.

Для того чтобы предотвратить образование «мостиков холода», изоляционный слой не должен прерываться. Это может быть достигнуто путем укладки теплоизоляции поверх стропил, но требуется применение жесткого изоляционного материала с высокой прочностью, способного выдерживать такие нагрузки, как вес кровли, снега и т. п. Пенополистирольные плиты как нельзя лучше для этого подходят. Они имеют соединение «шип в паз» или «ступенчатое» по всем сторонам и обеспечивают непрерывный изоляционный слой без образования «мостика холода». Экструдированный пенополистирол невосприимчив к действию влаги, поэтому защита его от дождевой воды или снега не требуется. Несущая способность пенополистирольных плит такова, что позволяет выдерживать нагрузки, передаваемые от кровли через продольные деревянные рейки. После укладки утеплителя вся крыша получается теплоизолированной, защищенной от напряжений, вызываемых экстремальными температурами, а непрерывность поверхности состыкованных жестких теплоизоляционных плит повышает устойчивость крыши против горизонтальных нагрузок (рис. 127). Устанавливать теплоизоляционный материал можно при любых погодных условиях.

рис. 127. Теплоизоляция мансард пенополистирольными плитами поверх открытых стропил

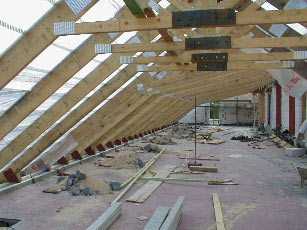

При таком способе утепления стропила остаются внутри помещения и являются элементом интерьера. На них укладывается сплошной настил из досок или фанеры, который выступает в роли внутренней подшивки потолка мансарды. Полимерно-битумная гидроизоляционная мембрана, укладываемая на обшивку из досок, действует как гидроизоляционный подстилающий слой, а также как паронепроницаемый слой и размещается под теплоизоляцией с ее теплой стороны.

Другим вариантом является укладка диффузионной гидроизоляционной мембраны, например, Тайвек, непосредственно поверх теплоизоляции. Под утеплителем может быть установлена дополнительная пароизоляция, еще более повышающая герметичность, хотя расчетами возможной конденсации этого обычно не требуются.

Пенополистирольные утеплители укладываются с перевязкой швов по образцу кирпичной кладки с плотным соединением, начиная от карнизов, где они упираются в деревянную рейку, высота которой равна толщине теплоизоляции. Зазоры между теплоизоляционными плитами и соединительными элементами конструкции заполняются пенополиуретаном (монтажной пеной) методом напыления.

В процессе укладки утеплитель закрепляется специальными фиксирующими гвоздями или винтами через продольные деревянные рейки и дощатый настил к стропилам. Рейки должны быть предварительно просверлены, чтобы при установке они не треснули или не раскололись. Шаг крепежа зависит от крутизны ската и толщины теплоизоляции, он должен определяться инженером-специалистом.

Для обеспечения вентиляционного продуха рекомендуется, чтобы продольные деревянные рейки были толщиной не менее 40 мм, что обеспечивает достаточную просушку внутренней стороны кровли и верхней стороны утеплителя.

Изоляция поверх стропил. Закрытые стропила.

Делается все то же самое, что и в предыдущем варианте. С единственной разницей в том, что обрешетка, на которой размещался теплоизоляционный слой, переносится под стропила (рис. 128). Это может быть сплошная обшивка из досок (деревянная, пластиковая или МДФ-вагонка) либо гипсокартон по разреженной обрешетке.

рис. 128. Теплоизоляция крыш пенополистирольными плитами поверх закрытых стропил

ostroykevse.com

Готические крыши: открытые стропила | Архитектура и Проектирование

Все приведенные выше примеры позаимствованы из зданий, где конструкции крыши скрыты сводами, над которыми они расположены; рис. 224—227 показывают, как изменяется стропильная система в тех случаях, когда она должна оставаться видимой.

Стропила с затяжками

Обычный тип является не чем иным, как воспроизведением только что описанной нами стропильной системы, но только покрытой украшениями. Рис. 224 показывает детали крыши в церкви Сен-Жан в Шалоне; все в ней, включая стропила, остается открытым, даже черепицы лежат на видимой обрешетке.

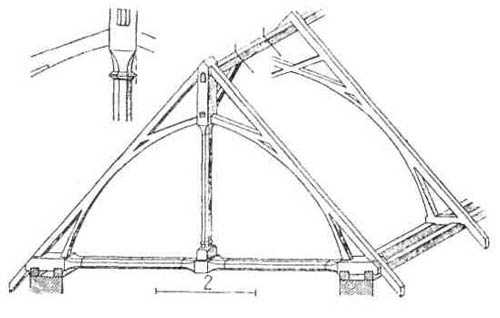

Рис. 224

В большинстве случаев стропила снизу обшиваются досками в шпунт, образуя своего рода цилиндрический свод, который возвышается над нефом. Воздушная прослойка, находящаяся между кровлей и обшивкой, защищает здание от резких колебаний температуры; это лучшее изолирующее средство. Пример N (рис. 225) позаимствован из нефа церкви в Монтье ан Дэр.

Рис. 225

Стропила без затяжек: деревянные своды

До сих пор мы рассматривали только такие фермы, распор которых воспринимается затяжками. Но более изящное и более подходящее для открытых ферм решение заключалось бы в том, чтобы стропила держались без помощи затяжек. Затяжка воспринимала распор стропильных ног; чтобы обойтись без нее, надо было либо воспринять распор жесткой конструкцией фермы, либо же воспользоваться сопротивлением стен. Оба приема комбинируют один с другим.

Насколько возможно, уменьшают распор, связывая части фермы между собой, а сопротивление стен воспринимает остаток сил распора. Крыша превращается, если не по виду, то по принципу уравновешивания, в настоящий свод. Наиболее замечательное применение получили стропила без затяжек в английской архитектурной школе.

Наряду с нервюрнымн сводами, в которых камень заменяется деревом, можно привести много примеров крыш (

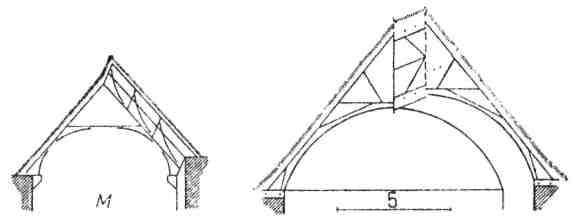

рис. 225, М), где единственным препятствием для расхождения ног являются ригель и кривые подкосы. Эти подкосы под ригелем образуют овальную дугу, распор которой чрезвычайно незначителен. Как правило, между фермами оставлены большие интервалы, и система таких подкосов применяется для поддержки прогонов, переброшенных с одной фермы на другую.

В соборе в Эли (рис. 226, В) ферма состоит из двух составных брусьев, подпирающих друг друга в вершине, поставленных на деревянные кронштейны, которые выступают над плоскостью стены. Крыша над залом Вестминстерского аббатства (рис. 226, А) устроена по тому же принципу: большая арка, работающая наподобие нервюры, поддерживает стропильные ноги фермы.

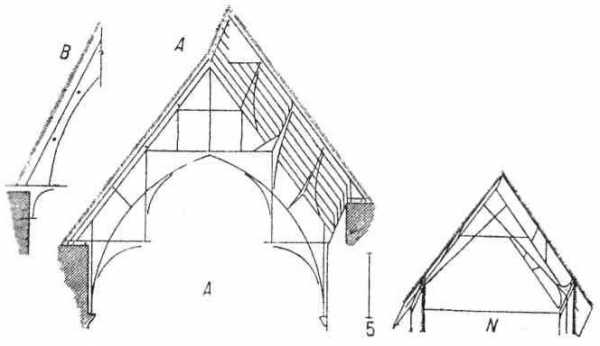

Рис. 226 — 227

Но, чтобы уменьшить распор и придать системе жесткость, арка отделена от стропильных ног широким промежутком; это расстояние заполнено решеткой, образующей как бы жесткий деревянный остов, мало поддающийся деформации и, следовательно, почти не оказывающий распора. Пролет этой стропильной конструкции превышает 20 м.

В Англии в таких открытых фермах часто применяется треугольная решетка из пересекающихся подстропильных подкосов. Мы встречались уже с этой системой треугольной решетки во Франции еще в начальную пору готики. Она существует не только в Англии, но и в скандинавских странах; пример N (рис. 227) позаимствован из одной норвежской церкви.

Мы не будем пытаться установить, где зародилась эта система, но единообразие ее приемов указывает на общность влияний. И вероятнее всего, что создателями подобной конструкции из дерева были скандинавские народы — профессиональные моряки.

Огюст Шуази. История архитектуры. Auguste Choisy. Histoire De L’Architecture

arx.novosibdom.ru

Стропильные системы скатных крыш: распорные, безраспорные, пристройки, веранды

Варианты конструкций

Стропильные системы

Современные строения подчас поражают наше воображение самыми необычными формами кровель. Своим стильным и эффектным видом они обязаны разнообразию стропильных конструкций. Однако все они в умелых руках архитектора-проектировщика «собраны», как конструктор, соединенный в определенном порядке из стандартных элементов.

Варианты конструкций ↑

Стропильные системы скатных крыш зависят от их особенностей.

Односкатная – наипростейший вариант в изготовлении. Особенность ее конструкции в отсутствии конька, стоек и подкосов. Такими кровлями, как правило, покрывают строения с 6–8-метровыми пролетами. Несмотря на простоту конструкции, При разумном подходе и такая простая конструкция имеет свои преимущества. К примеру, с южной стороны, направленной на север, можно установить довольно большие окна. Это самая удобная стропильная система пристройки, гаража и т. п., тем более что она позволяет «собирать» кровлю из крупногабаритных листовых материалов.

Еще одной простой и дешевой по конструкции считается двускатная. Однако, и она не лишена недостатков. К примеру, в обычной крыше этого типа слишком мало пространства для мансарды.

Вальмовая – не двух, а четырехскатная. С определенного ракурса она напоминает обычную двухскатную. Однако, ее скаты поверхность дома целиком не закрывают – оставшееся по бокам пространство закрывается боковыми треугольными вальмами. Таким образом, кровля получается четырехскатной и для ее устройства используют стропила двух типов.

Многощипцовая – это конструкция, которая как бы состоит из совокупности двухскатных крыш с разнонаправленными коньками. Стропильная система подобных кровель самая дорогостоящая, но зато дает возможность обустройства дополнительной площади на чердаке.

Шатровая, благодаря своей форме, напоминающей пирамиду, максимально устойчива к ветряной нагрузке. На ней к тому же не задерживается снег. И это при том что система стропил у нее – одна из наиболее простых. Правда, отсутствие фронтонов не позволяет обустроить на чердаке даже небольшое помещение.

Стропильные системы ↑

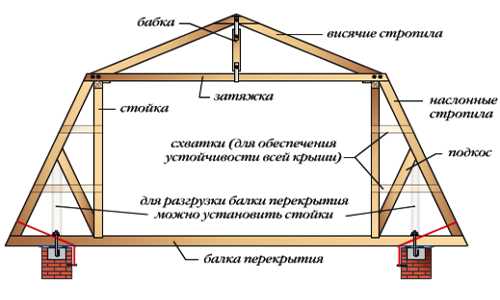

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

размеры самого строения;
уклон и форма кровли;
нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Висячие

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

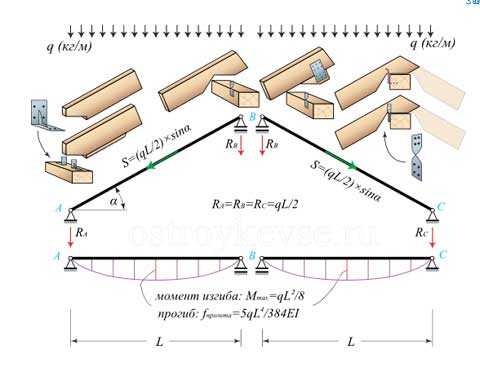

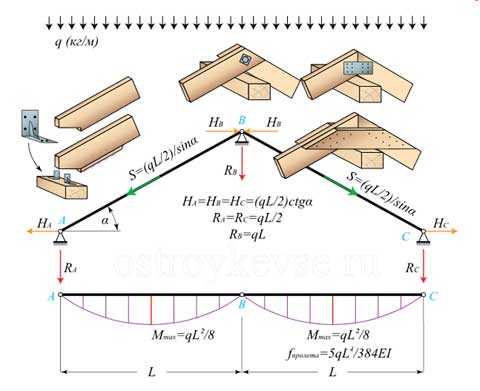

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

Распорная

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

соединяет стропила,
служит для них опорой,
не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм, то есть устанавливают не только затяжки, но другие дополнительные элементы.

Безраспорная

Опорой нижних концов стропильных ног в этой системе служат:

стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

Способы крепления ↑

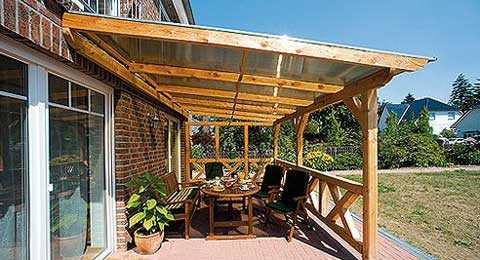

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды.

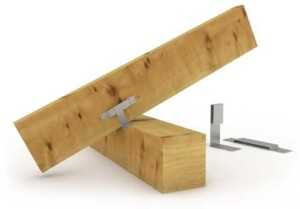

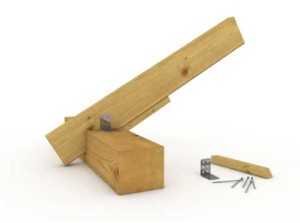

Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные. Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата, однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

stylekrov.ru

типы и способы установки (фото и видео)

Кровля является важнейшим элементом дома. Она защищает от дождя, принимает на себя снеговую и ветровую нагрузки. Стропила для крыши являются своего рода скелетом, определяющим способность всей конструкции сопротивляться негативным внешним воздействиям. Предназначены для передачи нагрузки от веса крыши на стены и перекрытия здания.

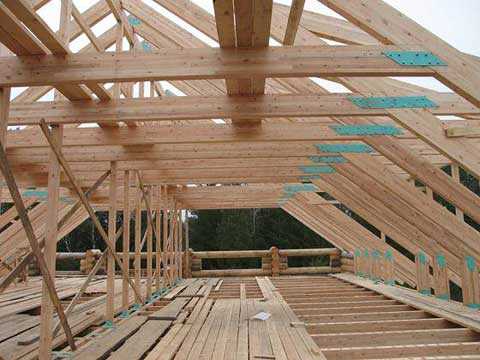

Устройство стропильной системы.

Особенности и типы стропильных конструкций

В зависимости от дизайнерского решения кровли исполнение стропильной системы будет различным. Основой конструкции стропильной системы является сама стропильная балка. Эта балка нижним своим концом упирается в мауэрлат (верхняя обвязка каркасного или кирпичного дома или верхний венец сруба). Верхний конец опирается на другую стропильную балку или в зависимости от конструктива на коньковый брус.

Виды стропил.

Для усиления несущей способности при длинных пролетах дополнительно устанавливаются столбы и подкосы.

Основой стропильной конструкции чаще всего является фигура, по форме схожая с треугольником. Такой тип стропильной фермы наиболее устойчив к действующим на нее нагрузкам.

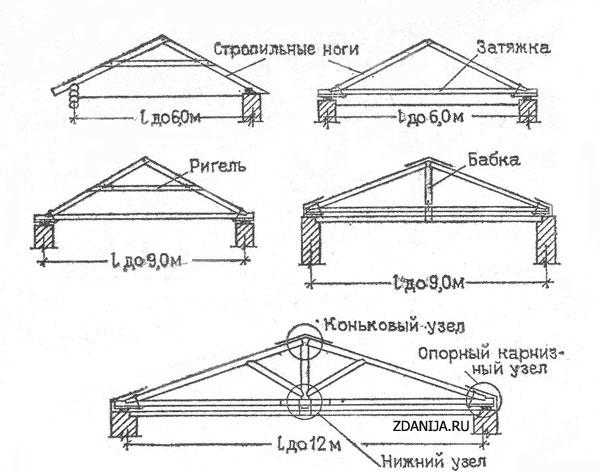

По своему типу устройства существует несколько типов стропильных систем:

Висячая стропильная система предполагает опору стропильных ферм на стены здания, при отсутствии опоры на внутренние несущие стены или подпорки. Наряду с привлекательной простотой у такого устройства есть очень значительный недостаток — большое значение распирающей нагрузки, передающееся на стены здания. Для ее компенсации используются специальные балки-стяжки, которые в зависимости от расположения будут играть роль балки перекрытия (нижнее положение) или ригеля (верхнее положение).

Таблица расчета стропильной системы.

Причем следует отметить, чем выше расположена стяжка, тем большее на нее будет оказываться воздействие, соответственно, тем большие габариты она должна иметь. Компромиссным вариантом является использование одновременно двух затяжек: верхней и нижней.

Наслонная стропильная система используется при возведении крыши на домах, имеющих внутреннюю несущую стену или столбы-опоры. Концы стропильных ферм, как и в предыдущем случае, опираются на мауэрлат, а середина пролета — на внутренние опоры. Так как длина перекрываемых пролетов в данном случае будет достаточно малой, то брус для возведения стропильной системы может быть выбран менее массивным по сравнению с висячей конструкцией.

При устройстве общей кровли над несколькими пролетами может быть использована комбинированная стропильная система. Такой подход позволяет чередовать стропильные фермы, выполненные по разным технологиям, и открывает большую свободу в планировке внутренних помещений.

Требования к материалу и условиям эксплуатации стропил

В качестве основного материала, применяющегося для изготовления стропильных конструкций, используется сосновый брус или толстая доска. Сечение пиломатериала выбирается таким, чтобы выдерживать как вес самой крыши, так и вес снеговой нагрузки, характерный для конкретного региона.

Варианты стропильных конструкций для домов.

Следует учитывать возможность ослабления прочности деревянных конструкций в случае поражения их насекомыми или плесневыми грибками. Поэтому основным требованием, предъявляемым к строительному материалу наряду с отсутствием механических пороков древесины должно быть полное отсутствие следов биологических повреждений. В качестве профилактики рекомендуется перед началом сборки все детали обработать раствором антисептика, защищающего от микроорганизмов и насекомых.

Также в процессе эксплуатации важным моментом является устройство и поддержание в работоспособном состоянии гидроизоляции со стороны кровли и пароизоляции.

Инструменты и вспомогательные материалы

Для изготовления стропильных конструкций понадобится плотницкий электрический и ручной инструмент, а именно:

пила;
электрическая дрель;
молоток;
долото или широкая стамеска;
топор;
измерительный инструмент.

Из вспомогательных материалов могут пригодиться:

болтовой крепеж или винтовые шпильки;
крепежные пластины;
оцинкованные саморезы;
деревянные нагели.

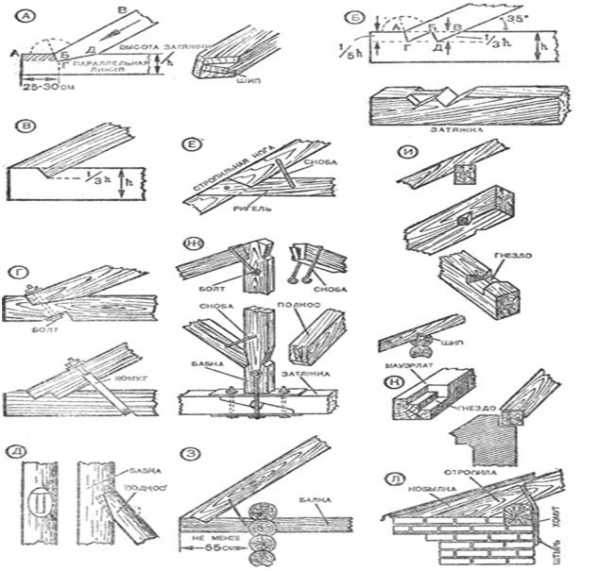

Способы соединения деталей в стропильной ферме

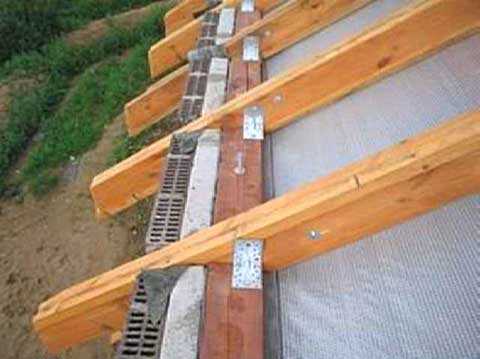

Схема крепления стропил к мауэрлату.

Чтобы должным образом противостоять воздействующим на них нагрузкам, стропила должны соединяться друг с другом и со смежными конструкционными элементами здания таким образом, чтобы силы, действующие на кровлю, уравновешивались соединительными деталями.

Сопряжение нижнего конца стропильной ноги с мауэрлатом осуществляется врубкой под углом в полдерева соединениями типа зуба или шипа. Допустима и торцевая врубка, однако здесь надо учитывать возможность скола части древесины.

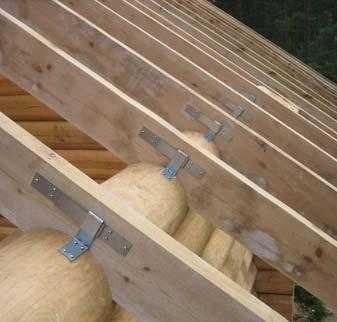

При строительстве сруба в качестве мауэрлата используется верхний венец, и все врубки осуществляются непосредственно в него. В каркасном доме эту роль играет верхняя обвязка каркаса. Самая интересная ситуация возникает при строительстве кирпичного дома. В данном случае по верхнему краю стены крепится обвязочный брус. В целях экономии материала под крепление каждой стропильной ноги допускается укладывать свой небольшой кусок бруса. Однако здесь, как и при всякой экономии, будет снижаться прочность кровельной конструкции.

Более прочным будет врубка стропильных ног взатяжку двойным шипом, отступив от края на расстояние 0,25-0,30 м, что предотвратит скалывание древесины. Необходимо учитывать, что при врубке стропил взатяжку нагрузка от них будет распределяться так, что затяжка станет работать на разрыв.

Опорный узел крепления на мауэрлат диагональной стропильной ноги.

При проектировании кровли желательно предусматривать свесы, выступающие примерно на расстояние 0,5м. В этом случае затяжки или стропильные ноги, в зависимости от принятой конструкции будут выступать за пределы стены дома.

Дополнительную прочность креплению стропильной ноги можно обеспечить при помощи болтового крепежа, нагелей или крепежных пластин. При выполнении паза и шипа под врубку необходимо добиваться максимальной точности, чтобы предотвратить возможные деформации в будущем.

Крепление верхних концов стропил друг к другу осуществляется под углом врубкой в полдерева. Более прочным будет соединение, выполненное с одиночным или двойным прорезным шипом.

Соединение шипом отлично держит вертикальную нагрузку. От разъединения в стороны его дополнительно усиливают болтовым соединением или устанавливая строительную скобу.

Иногда крепление верхних концов стропильных ног осуществляется при помощи конькового бруса.

В этом случае стропила зубом под прямым углом врубаются в брус. Для большей устойчивости от сдвига в продольном направлении в массиве конька могут быть выполнены ответные пазы, куда при сборке вставляются и фиксируются при помощи дополнительного крепежа стропила.

Схема соединения стропил зубом и шипом.

Врубка ригеля предотвращает как разъединение в стороны по горизонтали, так и вертикальное складывание всей конструкции. В большинстве случаев для получения большей прочности она осуществляется сковороднем (по внешнему виду похож на соединение ласточкин хвост) в полдерева.

При использовании навесной крыши появляются дополнительные элементы — стойки и подкосы.

Стойки нижним концом опираются на капитальную стену или столбчатую опору. Так как нагрузка на них идет в основном вертикальном направлении, то для надежного крепления вполне достаточной будет врубка в полдерева или при помощи шипа в межэтажное перекрытие или взатяжку. Либо может быть использовано соединение в торец с дополнительной фиксацией специализированными крепежными пластинами.

Подкосы — промежуточные балки, соединяющие стойки и стропила и обеспечивающие дополнительную устойчивость пролету. Врубка подкосов в стойку и стропила осуществляется под углом любым из вышеперечисленных способов или крепится с помощью пластин и саморезов.

Способы установки стропильных конструкций

На практике существует два способа сборки и установки стропильных конструкций:

установка уже готовых стропильных ферм;
сборка и установка стропильных конструкций непосредственно на крыше.

В первом случае готовые конструкции уже поступают с завода изготовителя (при заказе строительства домокомплекта в специализированной фирме) либо собирается непосредственно на стройплощадке (при индивидуальном строительстве). Сборка на стройплощадке подразумевает под собой раскрой, обработку и подгонку материала под заданную проектом форму непосредственно на земле.

Схематичное изображение вариантов крепления стропил.

Что значительно повышает удобство и степень безопасности работы. Затем готовая ферма поднимается наверх, устанавливается в заранее выбранные пазы и закрепляется при помощи крепежа.

Подъем конструкции может осуществляться при помощи грузоподъемной техники. При самостоятельном строительстве такой способ зачастую оказывается достаточно дорогим и затруднительным. К тому же далеко не всегда существует возможность подъезда тяжелой техники к объекту. Поэтому очень часто используют старый дедовский способ поднятия тяжестей на высоту. Устанавливаются прочные направляющие. По ним при помощи лебедок и системы рычагов ферма затягивается наверх. Установка на свое место также осуществляется при помощи рычагов и системы блоков. В случае небольшого размера и веса стропильных ферм всю работу могут проделать 2-3 человека.

Силами одного человека и при значительных габаритах сооружаемой конструкции гораздо удобнее собирать все детали стропильной фермы наверху, непосредственно на месте установки. При этом обрезка пиломатериала в размер, выборка пазов и шипов для крепления сопрягаемых деталей осуществляется для удобства на земле.

Типы крыш, использующие стропильные фермы

Существуют различные типы крыш, каждая из которых характеризуется присущими ей достоинствами и недостатками. Соответственно стропильная система у каждого типа будет своя. Из самых распространенных, различают двухскатный (щипцовый), четырехскатный (вальмовый), полувальмовый двух- и четырехскатный, мансардный и многощипцовый типы крыши.

Самой простой в изготовлении, значит, и самой надежной при самостоятельном строительстве стропильная система будет для двухскатной щипцовой крыши. Во всех других случаях для проведения понадобятся достаточно сложные расчеты, и необходимо будет затратить больше усилий на возведение кровли. Однако они с лихвой окупятся привлекательным внешним видом и возможностью расширения полезной площади здания за счет чердачных помещений.

1poderevu.ru

план, расчет, шаг, чертежи, строительство сложной висячей системы, технология устройства, виды возведения, проектирование

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Монтаж стропильной системы современного типа является весьма гибким процессом, способным к осуществлению даже самых сложных идей в плане устройства крыши.

Однако при этом повышенное внимание следует уделить установке стропил, поскольку форма крыши будет зависеть именно от правильной установки стропильной системы, являющейся скелетом кровли.

Стропильные системы сложные и в то же время надежные способны придать привлекательный внешний вид как самой крыше, так и всему дому в целом. Попробуем поэтапно разобрать все аспекты возведения стропильной системы.

Устройство мауэрлата

Монтаж мауэрлата является тем, с чего начинается строительство стропильной системы. Мауэрлат служит основанием для укладки стропильных ног, обеспечивая при этом равномерное распределение нагрузки от конструкции крыши по всей площади стен.

Он являет собой брус или оттесанное с верхней и нижней стороны бревно, прикрепляемое по периметру внешних стен здания.

Существуют варианты устройства стропильной системы без использования мауэрлата, однако это влечет за собой некоторые минусы с конструктивной точки зрения.

Мауэрлат позволяет обеспечить повышенную жесткость стропильной систем без высокого расхода материалов.

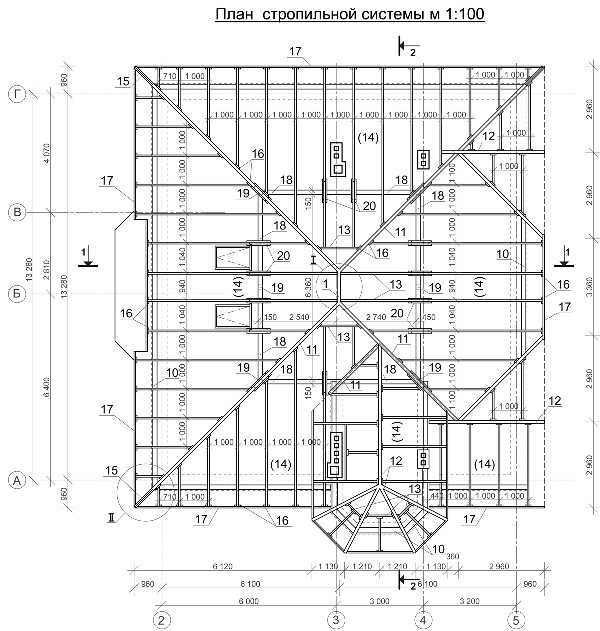

План стропильной системы сложной крыши

Прежде чем выполнить укладку мауэрлата, стену изолируют водонепроницаемым материалом – как правило, двумя слоями рубероида.

Укладка бруса производится на армированный пояс с незначительным отступом от внешнего и внутреннего края стены со следующей предварительной подготовкой:

Практически для любого случая подойдет брус сечением 100*150 мм из антисептированной древесины лиственных пород.
Брус предварительно раскладывают от одного фронтона до другого по всей длине обоих стен.
Далее производят необходимые замеры: выкладывают мауэрлат строго по уровню, при этом контролируя равномерность расстояния между брусьями, которое должно быть равным по всей длине.

Далее переходят к закреплению бруса к стене. Есть несколько методов крепления, однако одним из наиболее надежных является крепление к армированному поясу посредством анкерных болтов.

Анкерные болты укрепляют в армированном поясе во время его заливки. В брусе предварительно высверливают отверстия для дальнейшей посадки мауэрлата на анкера.

Совет! Чтобы добиться идеально вертикального положения болтов под крепление мауэрлата, следует перед заливкой армированного пояса взять длинную ровную доску, приложить ее к болтам и при помощи обычного угольника придать им вертикальное положение.

Подготовленный мауэрлат укладывают на подставки, состоящие из нескольких дощечек, затем опускают брус на болты, вынимая из-под него по одной дощечке. После насадки на болт приваривают перемычку из куска арматуры либо накручивают шайбу.

После укладки мауэрлата может быть начато непосредственно возведение стропильной системы.

Подготовка к монтажу стропил

Конструктивные элементы стропил

При креплении мауэрлата на стену для подъема могут быть использованы подручные средства. Что же касается работы по устройству непосредственно стропильной системы, то она не представляется возможной без использования строительных передвижных лесов.

Их применение необходимо как для подъема стропильных элементов крыши на необходимую для установки высоту, так и в качестве рабочего плацдарма для монтажника и укладки требуемых строительных материалов.

Кроме того, потребуется предварительно выполнить чертежи стропильной системы, согласно которым и будут производиться работы.

По завершению решения вопросов безопасности и удобства работ на высоте приступают к возведению стропильной системы.

При отсутствии в здании внутренней капитальной (несущей) стены, то есть другой опоры помимо наружных стен, строительные ноги могут опираться лишь на наружные стены здания. Для данного случая потребуется применение так называемых висячих стропил.

Если кто-либо сталкивается со строительством крыши впервые, то напомним, что стропилами называют несущие и поддерживающие конструкции двускатной скатной кровли, стропильными ногами – наклонные балки, образующие кровельный скат, затяжками (воздушными связями) – горизонтальный брус, связывающий стропильные ноги.

Как правильно установить стропила

Правильно нарощенные стропила для свеса

В качестве стропил в среднем используют брус 50*200мм необходимой длины, однако для большей надежности требуется произвести расчет висячих стропил в зависимости от ветровой и снеговой нагрузки, шага установки стропил, вида планируемого к монтажу кровельного покрытия.

Технология устройства стропильной системы следующая:

При помощи строительных лесов поднимают на крышу два бруса.
Зарезают нижние концы стропильных ног таким образом, чтобы обеспечить стропильной ноге устойчивую опору на мауэрлате. Помечают стропильные ноги, чтобы не перепутать сторону их места расположения.
Устанавливают и прикрепляют их нижние концы.
Далее в месте верхнего стыка стропил выполняют зарезку стропил под необходимым углом так, чтобы они при нахлесте входили друг друга, образуя единую вертикальную плоскость. Далее скрепляют стропила между собой гвоздями. Такое соединение является очень надежным.

Совет! Чтобы правильно выполнить зарезку, стропила необходимо приставить предварительно одно к другому, прорисовать линии пропилов карандашом, после чего выпилить образовавшиеся площадки на половину толщины бруса.

Дальнейшая подготовка стропил должна проводиться уже на земле. С этой целью вымеряют и делают шаблон, по которому готовят все остальные стропила.
Далее производят монтаж стропильной системы, выраженный в установке стропил с одной и с другой стороны фронтона. Крепят стропила к мауэрлату на гвоздь.
Следующая пара стропильных ног, как и последующие, подлежит изготовлению на земле по шаблону.
Натягивают по коньку нить между смонтированными парами стропил и приступают к монтажу остальных стропил.
Шаг стропильной системы выбирают порядка 70см, что обычно является наиболее оптимальным и надежным вариантом. Для этого предварительно размечают мауэрлат, а после по разметке монтируют стропила.
В обязательном порядке необходимо придерживаться ориентира в виде натянутой между боковыми стропилами нити, и при необходимости, производить регулировку высоты стропильных ног непосредственно на месте. В редких случаях потребуется подкладка под ноги невысоких дощечек.
Ширину между парами стропил регулируют в нижней части по меткам на мауэрлате, а в верхней – с помощью временной доски с идентичной разметкой. Другими словами, после монтажа каждой стропильной пары, сверху к левому и правому стропилу временно прибивают доску по ранее нанесенной разметке, которую копируют с мауэрлата.
При значительном расстоянии между несущими стенами висячая стропильная система подлежит укреплению при помощи затяжек (горизонтального бруса). Стропильные пары предварительно соединяют горизонтальной доской в районе конька, образовывая тем самым коньковый узел.

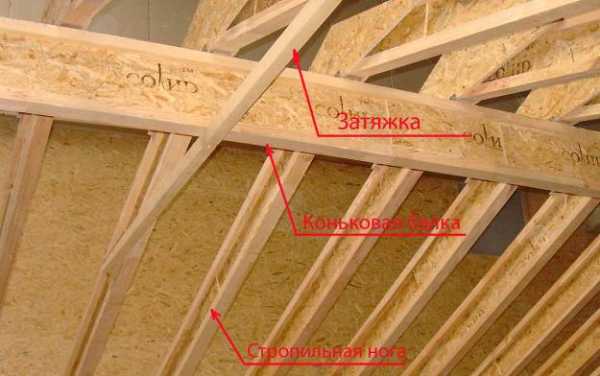

Расположение затяжки

Затяжка при большом расстоянии между опорными стенами может выполняться из нескольких досок, которые соединяют друг с другом. Изготовление такой затяжки (т.н. шалевание) поможет в решении таких задач, как достижение необходимой длины конструктивного элемента, а также получение его большей прочности и надежности в сравнении с одиночным брусом аналогичной толщины. Доски подлежат обрезке до необходимой длины, скреплению гвоздями, скручиванию гайками и шпильками со стропильными ногами.
Расстояние между затяжками необходимо постоянно контролировать: оно должно быть идентичным расстоянию между стропильными ногами. С этой целью также могут быть использованы узкие дощечки, которые размещают соответственно разметке на мауэрлате.
Также при помощи доски следует соединить конек и затяжку. При отсутствии подпорной стены, под собственным весом затяжка может прогнуться. Во избежание этого ее соединяют при помощи «бабки» с коньком стропильной пары.

Все выше описанное необходимо проделать со всеми стропильными парами.

Наращивание стропил для устройства свеса

Проектирование стропильных систем может не включать в себя устройство карнизного свеса. Посему его, скорее всего, придется возводить после установки всей системы стропил.

Виды крепления стропил

Для устройства кровельного свеса стропильная нога подлежит наращиванию доской, именуемой «кобылкой». Вылет или карнизный свес необходим для отвода дождевой и талой воды, стекающей с крыши.

Кроме того, свес предохраняет стены от промокания и образования плесени. Длина вылета должна составлять минимум 40см. Оптимальным же вариантом считается свес порядка 60см в длину.

Для изготовления свеса потребуются доски нужной длины. Ширина таких досок может быть уже ширины стропильных ног.

Кобылку крепят к стропильной ноге с небольшим просветом, который частично заполняют вкладышем в виде более короткой доски. Крепление производят при помощи гвоздей: два из них забивают с противоположной стороны и загибают.

Такого крепления будет вполне достаточно, поскольку нагрузка на данный узел планируется небольшая.

Совет! Неплохим вариантом также является применение бруса стропильных ног такой длины, которой хватит и на вынос карнизного свеса.

Изначально скрепленные на гвоздь стропильные ноги теперь требуют окончательного закрепления к мауэрлатному брусу. Для этого может быть использована так называемая шинка, представляющая собой полосу из металла.

Обертывают стропильную ногу шинкой с двух сторон – с левой и с правой относительно стропила, и на глубину в 25-30 см с внутренней стороны стен крепят ее на шурупы и гвозди.

Дополнительное крепление такого рода позволит предохранить крышу от вероятного срыва во время сильных порывов ветра.

Также можно использовать и старый проверенный метод – обертку стропильной ноги проволокой, закрепляемой аналогично с внутренней стороны стен. При этом применяют проволоку в 4-6 мм толщиной, привязывают ее к ершам, забиваемым в стену.

На этом монтаж стропильной системы можно считать оконченным. Крыша, сооруженная в соответствии с описанными в статье правилами, будет надежной опорой для устраиваемого выше кровельного покрытия, которой не будет страшны никакие погодные прихоти.

krovlyakryshi.ru

РубрикаРазное
