Система отопления ленинградка с насосом: простой и доступный вариант

Частное домостроительство является одним из самых динамично развивающихся рынков. Стоимость загородного дома сравнима сегодня со стоимостью хорошей городской квартиры, при этом массовое распространение частного автотранспорта позволяет не зависеть от внешних факторов и делать выбор в пользу комфорта. Конечно, отсутствие деградирующих соседей, шумных компаний, да и просто городских сумасшедших – это весомые аргументы в пользу загородной жизни.

Получившая своё название в честь города, где она начала впервые использоваться, система отопления ленинградка с насосом сегодня один из наиболее популярных вариантов прокладки отопления.

Но каждый новый домовладелец сталкивается с необходимостью решать задачи, к которым раньше он не имел никакого отношения. Сюда относится и уход за придомовой территорией, и поддержание кровли в рабочем состоянии, и подача тепла в помещения дома. Назревает вопрос – какую систему отопления использовать, и система отопления ленинградка с насосом выглядит достаточно выигрышно, по сравнению с другими вариантами.

Всё дело в простоте. Ленинградская система отопления монтируется с минимумом материалов, работает исправно и достаточно хорошо подвергается настройке на каждом отдельном участке, если об этом заранее позаботиться.

Основные элементы сети

В зависимости от того, какая задача поставлена перед отоплением, схема ленинградка (1) может выполняться по-разному, слегка расширяясь или наоборот упрощаясь и требуя разного количества основных узлов.

Система открытого типа

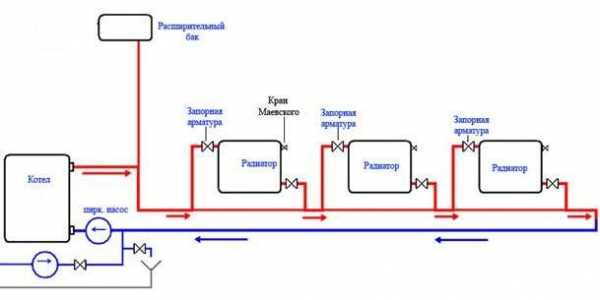

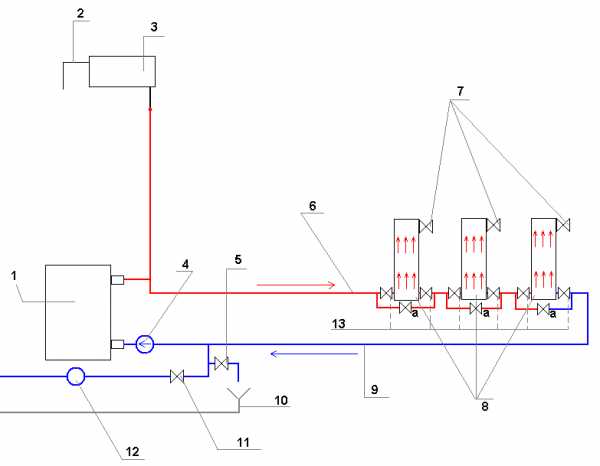

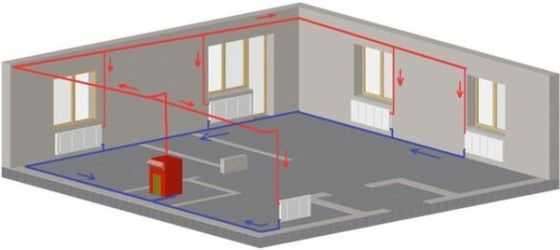

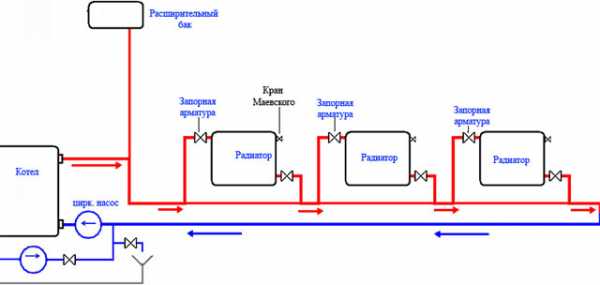

Схема отопления ленинградка в открытом варианте состоит из котла, сети труб, расширительного бачка с патрубком, насоса, радиаторов, снабжённых кранами Маевского, для травления воздуха, и игольчатых клапанов, расположенных на линии.

Такая схема является самой утрированной и применяется в небольших одноэтажных строениях. Отопление ленинградка в частном доме ведётся с помощью одной трубы, то есть является однотрубным вариантом отопления.

Нагретая вода следует от котла непосредственно в радиаторы, проходя их последовательно насквозь. В конце пути остывший теплоноситель возвращается в котёл с помощью насоса, для повторного нагрева и повторения цикла.

На выходе из котла устроена отводная вертикальная труба, ведущая в расширительный бак. По этой трубе отводится воздух, попавший в систему, и излишняя жидкость, которая образуется в результате расширения воды в момент нагрева в котле. При остывании вода сокращается, уменьшается общий объём и из расширительного бака открытого, или как его ещё называют атмосферного типа, возвращается в сеть.

Таким образом, реализуется отопление по схеме ленинградка с насосом в самом простом своём варианте. И нет ничего удивительного в том, что на сегодняшний день она получила самое широкое распространение: всего одна труба, котёл и бачок – минимум материалов и затрат, при максимальной отдаче.

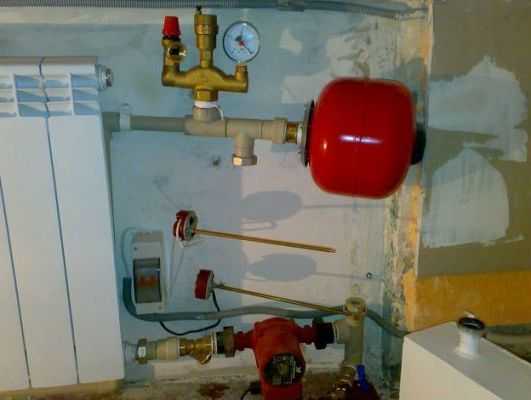

Система закрытого типа

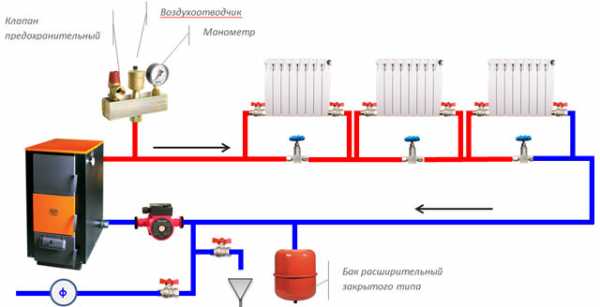

Такая система состоит из уже знакомых нам элементов, только бачок в ней используется закрытый, следовательно, она находится под давлением, которое составляет примерно полторы атмосферы.

Расширительный бак закрытого типа размещается у такой системы на трубе, возвращающейся в бак, перед насосом. Назначение у него остаётся таким же – компенсировать давление в системе.

Указанный вариант дополняется дополнительными элементами, после котла, перед сетью радиаторов выполняется вертикальный отвод, на котором устанавливают:

  • Аварийный клапан, предназначенный для слива излишков воды в случае, если давление поднимется слишком высоко;
  • Манометр. С его помощью контролируют рабочее давление в системе. Здесь важно оговориться, что выбирая котёл для сети, обязательно необходимо проверить, на какое рабочее давление он рассчитан. Для ленинградского отопления рабочим является полторы атмосферы. Важно, чтобы параметры котла соответствовали этому значению;
  • Клапан для травления воздуха, при закрытом расширительном бачке он становится необходим, это единственный путь для воздуха, образовавшегося в трубах, чтобы покинуть сеть.

Как видите, ничего сложного нет. Все детали можно свободно приобрести и смонтировать сеть не составит труда, а собрать такую систему сможет практически любой человек. Температура теплоносителя в ней сравнительно невысока, так что система является безопасной. Далее рассмотрим варианты подключения системы отопления ленинградка с насосом.

Как можно подключить ленинградское отопление

Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

Одноконтурная схема

Ленинградская система отопления, выполненная по одноконтурной схеме подключения, подробно описана выше. Так как она довольно проста и не имеет никаких тонкостей монтажа, перейдём сразу к усложнённому варианту.

Двухконтурная схема

Разбитая на два контура, схема отопления ленинградка немного усложняется. Применение такой схемы обусловлено производственной необходимостью. Например, нужно провести второй контур на втором этаже здания, или наоборот, спуститься в подвал. А может быть, планировка дома не позволяет провести все радиаторы одной веткой.

Не зависимо от причин, есть общее правило для такого варианта подключения, а именно:

  • Второй контур необходимо возвращать в сеть перед напорной помпой, иначе может произойти коллапс и разрыв труб;
  • Для того, чтобы выровнять давление в сети, и вода не пошла по пути наименьшего сопротивления, сиречь малому контуру – используйте игольчатые клапан, установленный на отводе второго контура. С его помощью выровняйте сопротивление двух цепей и, как следствие, скорость циркуляции теплоносителя по ним.

В случае, когда это необходимо – ставьте клапаны на обе ветки и добивайтесь нужных значений синхронной настройкой. Однако, как правило, достаточно поставить его только на малый круг.

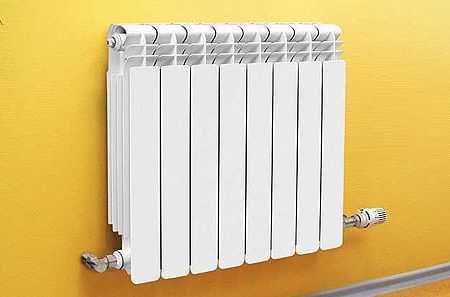

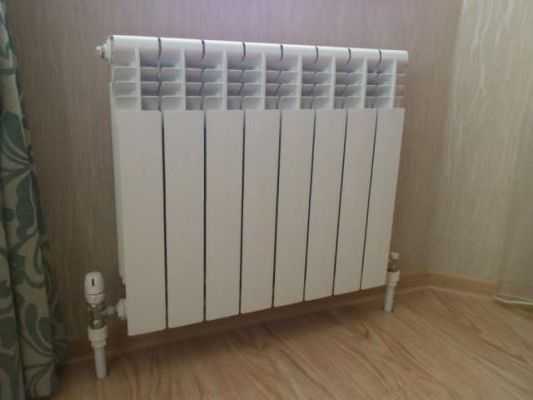

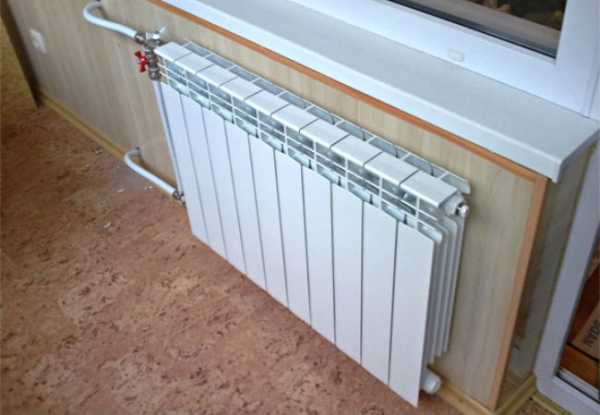

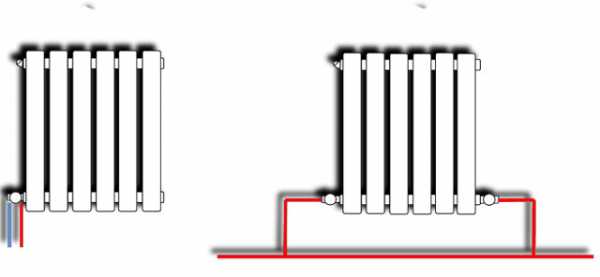

Немного о том, как подключать радиаторы

Применяя отопление ленинградка, в частном доме, радиаторы подключают одним из представленных способов:

  • Нижнее подключение. Труба заходит в радиатор снизу слева, и выходит из него снизу справа, двигаясь к следующему нагревательному элементу. Является самой энергетически неэффективной схемой, потери тепловой энергии до пятнадцати процентов;
  • Боковое подключение. Труба вводится сверху, а выводится снизу радиатора. При таком подключении теряют до десяти процентов тепла;
  • Диагональное. Самый эффективный способ с минимальными потерями теплоносителя. Труба вводится вверху слева и выводится внизу справа. При этом теряются не более пяти процентов тепловой энергии.

Важно помнить, что вы можете сделать схему отопления ленинградка с насосом таким образом, чтобы иметь возможность проводить плановые и аварийные обслуживающие работы, не отключая всю сеть от подачи теплоносителя.

Для этого используйте следующую схему: между входом и выходом теплоносителя в радиатор поставьте прямую перемычку. Разместите три игольчатых клапана, то есть отсечек на входе в радиатор, на выходе из него и на трубе их соединяющей. Конечно, клапаны нужно расположить таким образом, чтобы отключая один элемент, вы не прерывали движение теплоносителя по сети. Настраивая кран на перемычке можно отладить температуры на разных участках цепи.

ventkam.ru

Система отопления Ленинградка в частном доме: ленинградская схема, диаметры труб

Вопрос отопления для владельцев загородных домов является очень важным. Если обустроить систему правильно, то вы сможете эффективно обогревать свой дом, и при этом делать это экономно, не затрачивая множество ресурсов.



По данным критериям одним из лучших вариантов будет отопительная система ленинградка, она позволить индивидуально отапливать дом и обслуживать его. С ленинградкой владелец частного дома становится независимым от центральных систем.



Если все работы по обустройству такой отопительной системы выполнить правильно, вы сможете потом индивидуально настраивать удобную температуру в доме. Также у вас будет возможность отапливать только определенные зоны помещения, например, спальню, что поможет экономить деньги, ведь не придется отапливать пустые комнаты.





Плюсы и минусы данной отопительной системы



Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

  • Возможность прокладывания подающего трубопровода под проемом двери;
  • Невысокая стоимость обустройства системы;
  • Простая и недорогая установка, с которой можно справиться даже своими руками;
  • Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;





  • Систему можно подключать даже к двум отопительным устройствам;
  • При необходимости можно выполнить ремонт системы;
  • На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
  • Система позволяет сделать «теплый пол» в доме.



При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.



Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

  • Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;





  • Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;





  • Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

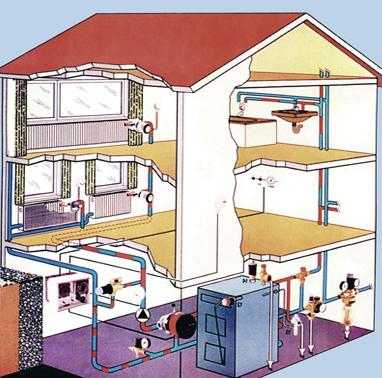

Схемы и принцип работы



Ленинградская система отопления предусматривает последовательный монтаж и соединение нагревательных приборов. Теплоноситель в виде обычной воды или незамерзающей жидкости двигается по всем батареям, и на протяжении этого пути его температура падает. В результате, внутри дальних от котла батареях вода будет не такой горячей. Как уже говорилось, это проблема решается увеличением количества секций.





Для обогрева небольшого дома на 1-2 этажа отлично подойдет однотрубная система. Если схема предусматривает прокладывание труб под уровнем пола, то следует позаботиться об их изоляции, для этого применяют рулонные материалы. Если этого не сделать, будут большие теплопотери.





Схема работы однотрубной системы для двухэтажной постройки достаточно простая, теплоноситель попадает в батареи, и начинает двигаться к верхней точке. Когда жидкость охладиться, она начнет спускаться в нижнюю часть. При этом процессы нагревания и остывания проходят одновременно, поэтому ленинградка работает без перерывов.





Особенности однотрубной системы отопления



Схема такой отопительной системы очень простая. От котла прокладываются коммуникации, к которым надо подключить нужное количество батарей. Труба должна проходить через все радиаторы отопления и возвращаться обратно к котлу. Это значит, что источник тепла в виде жидкости движется по контуру.



Циркуляция при этом может являться как принудительной, так и естественной. Кроме этого, отопительная система может быть открытой либо закрытой, все зависит от используемого вами теплоносителя.





Сейчас лениградку можно обустраивать с учетом разных требований строительства к частным домам. Также у вас есть возможность дополнить систему разными элементами, которые увеличат эффективность ее работы.



Способы модернизации стандартной системы



Дополнений к отопительной системе есть очень много. Так, вы сможете установить радиаторные регуляторы, термостаты, вентили и клапаны. Все это позволит значительно улучшить уровень отопления в вашем доме.



Так, вы сможете контролировать рабочие температуры и экономить расход тепловой энергии. Например, в доме есть комната, где никто не проживает и не проводит время, ее можно будет отключить, или снизить температуру прогрева.

Также вы сможете выделить помещения, где нужен более интенсивный обогрев (детская, угловые комнаты и т.д.).

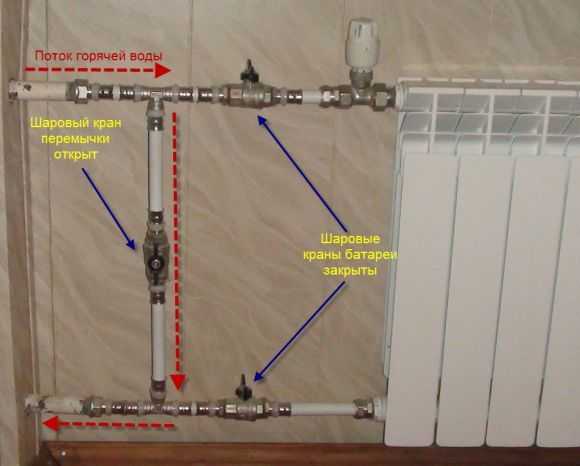

Очень полезным дополнением являются и краны на байпасах. Такой элемент дает возможность делать замену деталей или проводить ремонтные работы без полного отключения отопительной системы.





Контролировать работу каждой батареи по отдельности и обеспечить лучшее продвижение жидкости теплоносителя поможет циркуляционный насос и вентили на радиаторах. Это также позволит снять отдельную часть системы и провести ее ремонт без отключения отопления полностью. Такая модернизация позволит обустроить однотрубную систему с возможностью контроля теплоносителя. Правда, все это скажется и на общей стоимости отопительной системы.



Выбор труб по диаметру



Диаметры трубы являются одной из главных характеристик, которую важно правильно подобрать. Вообще, применяемый диаметр зависит от множества факторов, включая площадь дома, скорость остывания теплоносителя, теплопотери, скорость циркуляции и т.д.





Все это достаточно сложно просчитать, поэтому лучше определять, какие трубы нужны по номинальному давлению. Так, если для работы системы достаточно 10 атмосфер, то можно применять трубы на 25 миллиметров. Когда давление находится на уровне 20-25 атмосфер, то лучше установить трубы на 32 миллиметра.



Монтаж по горизонтальной схеме



Данная схема установки несложная, но у нее есть свои нюансы, которые обязательно надо учитывать при выполнении работ. Так, магистраль должна быть либо в конструкции пола, либо же поверх него. Надо уделить особое внимание теплоизоляции системы, иначе не получится избежать высокой теплоотдачи.



При укладывании в пол, покрытие будет монтироваться непосредственно под систему. При использовании однотрубной системы, порядок установки может перерабатываться уже по ходу выполнения работ.





Подающую магистраль необходимо монтировать под углом, чтобы сделать нужный уклон для циркуляции жидкости. При этом батареи отопления ставятся на одном уровне. На радиаторы еще стоит установить краны Маевского, с их помощью можно будет удалять воздушные пузырьки из системы.



Монтаж по вертикальной схеме

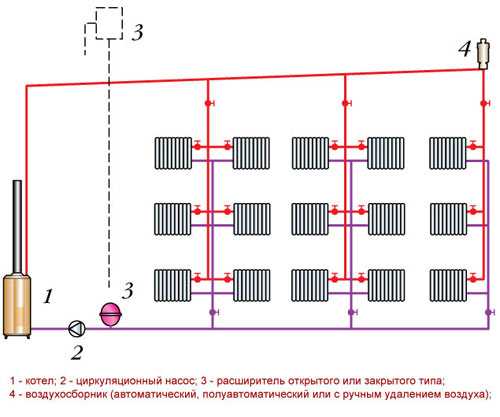

Вертикальное подключение данной отопительной системы обычно выполняется с принудительной циркуляцией жидкости. Это позволяет быстрее нагревать батареи даже при использовании труб небольшого диаметра, но для работы вертикальной схемы нужна покупка и установка циркуляционного насоса.



Если же выполняется обустройство без насосного оборудования, то надо сделать естественную циркуляцию жидкости, без применения электроэнергии. В таком случае перемещение теплоносителя будет происходить по законам физики, когда при изменении температуры воды меняется плотность и провоцируется перемещение масс. Стоит учесть, что для самотечной циркуляции нужны трубы большого диаметра и установка коммуникаций под определенным углом.





Еще один нюанс в том, что такая система не всегда органично смотрится в интерьере дома. Есть и опасность, что магистраль не дотянется до необходимой точки. Система не должна превышать 30 метров в длину.



Вертикальная система не принесет сложностей при ремонте. Дело в том, что она оснащается байпасами, которые позволяют снимать одну часть для ремонта без полного выключения отопления.



Главные преимущества однотрубной системы



Однотрубная система очень популярна среди владельцев частных домов, а все благодаря таким преимуществам:

  • Экономичность. Обустройство данной системы недорогое, также экономичной является и эксплуатация ленинградки;





  • Широкий выбор материалов. Для системы в основном применяются полипропиленовые трубы, разные расширительные емкости и котлы, и все это есть в каждом строительном магазине, где продают товары для отопительных систем;
  • При наличии байпасов на батареях ремонт ленинградки будет простым и удобным.



Особенности процесса установки



Трубопровод необходимо монтировать по длине помещения и замыкать на нагревательном устройстве. Возле котла также делается врезка к базовой магистрали, для этого применяется вертикальная часть трубы. Вверху устанавливается расширительная емкость, которая необходима для поддерживания нужного давления.



Батареи соединяются благодаря врезкам в магистраль. Тут можно выбрать способ нижнего проходного подключения или полнопроходного. Вообще, процесс установки достаточно простой. Подробнее узнать обо всех нюансах поможет видео от мастеров.





Полезные советы



Схема обустройства ленинградской отопительной системы напрямую зависит от применяемого типа и деталей. Самым сложным считается монтаж гравитационной системы открытого типа. В процессе установки есть много нюансов, которые необходимо выполнить.



В частности, вам необходимо будет составить точный план по установке всех элементов. На нем также следует обозначить главные характеристики приборов – габариты, способы установки и т.д. Перед выполнением работ надо тщательно рассчитать все параметры отопительной системы – скорость циркуляции жидкости, температурные режимы. Именно на этих показателях и разрабатывается план ленинградки, и только потом можно начинать установку.



При выполнении работ по монтажу надо руководствоваться такими советами:

  • Трубы должны укладываться под наклоном. Для естественной циркуляции теплоносителя надо сделать наклон от стояка к батареям и от последнего радиатора к нагревательному устройству. Чаще всего делают уклон в 1 сантиметр на каждый метр трубопровода;
  • Длина коммуникацией. При использовании схемы с естественной циркуляцией надо помнить, что длина трубопровода не должна превышать 30 метров;
  • Установка расширительной емкости. Такой бак монтируется в верхней части отопительной системы, сразу за разгонным стояком. Объем бака должен зависеть от производительности котла. Так, при мощности в 20-25 кВт нужен расширительный бак на 15 литров;





  • Применение байпаса в системе батарей отопления. Такой простой элемент сделает более комфортной и простой эксплуатацию системы ленинградка и позволит при необходимости отремонтировать одну из ее частей;
  • Усиление конструкции при установке в двухэтажных постройках. Чтобы система была безопасной, в местах прохождения коммуникаций через межэтажные перекрытия надо дополнительно поставить гильзы. Такие конструкции помогут защитить стены и потолок от воздействия высоких температур трубы;
  • При использовании комбинированной схемы (вертикальная + горизонтальная), обязательно нужен циркуляционный насос;
  • Чтобы нагрев был равномерным, последние батареи должны иметь больше секций;
  • Для плавной регулировки специалисты советуют применять только игольчатые краны.



При правильном составлении проекта и выполнении установки, ленинградская система отопления будет работать не менее эффективно, чем сложные варианты. При этом она достаточно простая и экономичная.



Отзывы



Никита Роляев, 42 года, Москва

Наверное, все владельцы частных домов долго раздумывали над тем, какую отопительную систему все же лучше использовать. Лично я, после долгих раздумий и консультаций со знакомыми, решил сделать ленинградку с газовым котлом. Благо, газовая магистраль в поселке есть, и не пришлось раздумывать над выбором топлива. Что касается самой системы, то я ее обустраивал самостоятельно, и скажу, что ничего сложного в этом нет. Важно не забыть правильно поставить угол наклона, тогда система будет работать с естественной циркуляцией, и это позволит значительно экономить средства.



Мирослав Олегцов, 36 лет, Норильск

Выбирать отопительную систему не так просто, как кажется. Но, к счастью, сегодня у нас есть интернет, где можно узнать информацию о той или другой системе, и почитать отзывы пользователей. Поделюсь я и своим отзывом о системе ленинградка. Ее мы выбрали для своего дома из-за экономичной эксплуатации. И стоит сказать, работой ленинградки я полностью доволен. Единственный момент – периодически нужна прочистка оборудования. У себя я заметил, что через пару лет мощность радиаторов снизилась. Оказывается, все дело было в мусоре, который осел в системе. После прочистки батареи работают как новые.



Мария Черкесова, 34 года, Санкт-Петербург

Выбором отопительной системы, покупкой материалов и установкой занимался муж с братом. В этих вопросах я ничего не понимаю, но система ленинградка уже стоит у нас два года, и немного об эксплуатации я рассказать могу. Больше всего мне нравиться то, что можно настраивать работу системы. Так, в пустых комнатах отопление настроено на минимум, а в детской батареи прогреваются активнее. Это позволяет экономить деньги, и обогревать дом так, как нужно, а не греть пустые комнаты.



Видео



aqua-tehnik.ru

Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка


Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото. Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.
Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»). Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы


Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:
  1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
  2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
  3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка


Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:
  1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
  2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
  3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
  4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
  5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград


Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

  • быстрый нагрев радиаторов;
  • равномерное распределение нагретого теплоносителя по всем элементам контура;
  • возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.
Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы


Как и всякая отопительная система, Ленинградка имеет достоинства:
  • экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
  • доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
  • недорогая эксплуатация;
  • простота проведения ремонта;
  • несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
  • наиболее эффективна схема отопления двухэтажного дома Ленинградка (прочитайте также: «Оптимальная схема разводки отопления двухэтажного дома»).


Имеющиеся у системы недостатки поддаются нивелированию:
  • при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
  • при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
  • конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:


Особенности монтажа Ленинградки


  1. Трубопровод монтируют по периметру здания.
  2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
  3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

teplospec.com

Особенности и способы монтажа водяной системы отопления ленинградка

Для владельцев индивидуального жилья вопрос обогрева дома является наиболее важным.

Правильно выбранный способ отопления дает возможность не только эффективно обогревать жилье, с учетом всех индивидуальных особенностей архитектурных элементов и внутреннего строения здания, а также позволит значительно экономить средства, затрачиваемые на обогрев.

Система обогрева жилья ленинградка – это одна из наиболее распространенных систем водяного отопления, которая позволяет самостоятельно обогревать, а также обслуживать свое жилье, что предоставит возможность хозяину получить независимость от центральной системы отопления.

Смонтировав систему отопления по схеме ленинградка на стадии проектирования, в будущем Вы обеспечите себе реальную возможность самостоятельно устанавливать оптимальную температуру, подбирать предпочитаемые зоны обогрева в доме.

Ленинградка: система отопления частного дома, особенности схемы и сфера применения

Ленинградка – это однотрубная система индивидуального отопления дома, в основу которой заложен принцип разводки магистрали, на которой последовательно располагаются приборы отопления.

Функцию теплоносителя выполняет либо подогретая вода, либо антифриз. Ленинградка может монтироваться как по вертикальной, так и по горизонтальной схеме магистрали, по верхней либо по нижней разводке.

C выбором следует определиться еще на стадии проектирования здания и заложить схему в проект.

Как правило, данная система ленинградка отопления используется в индивидуальном жилье, отдельно стоящих строениях, не превышающих высоту двухэтажного дома.

При огромном желании, незначительных навыках и наличии требуемых материалов монтаж можно провести самостоятельно.

Однотрубная система отопления

Однотрубная система отопления типа «Ленинградка» имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами — термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

  • Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
  • Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Узнайте в чем отличие системы отопления с естественной циркуляцией от других видов

Здесь вы узнаете какую систему отопления применить для отопления теплицы

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Достоинства и недостатки однотрубной ленинградки

Каждая система отопления имеет свои плюсы и минусы, ленинградка не исключение.

Достоинства системы:

  • Экономичность – позволяет экономить средства, как при монтаже, так и в ходе эксплуатации
  • Доступность – материалы для установки: полипропиленовые трубы, котлы, расширительные баки, можно приобрести в любом строительном магазине, специализирующемся на отопительных приборах и системах
  • Незамысловатость в ремонте, при условии наличия байпасов на каждом радиаторе

Недостатки, легко нивелировать, при грамотном составлении схемы монтажа:

  • Несколько последних радиаторов должны иметь большее количество секций, это необходимо для того, чтобы уровнять теплоотдачу всех отопительных приборов
  • При горизонтальной системе практически невозможно установить теплые полы и полотенцесушители
  • Однотрубная система ленинградка требует увеличения давления теплоносителя

Монтаж системы осуществить крайне сложно, если использовать металлические трубы.

Почитайте как правильно сделать расчет радиаторов отопления. Статья поможет вам избежать ошибок при построении системы отопления.

По адресу: http://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/odnotrubnaya-sistema-otopleniya-chastnogo-doma.html  вы узнаете где применяют однотрубную систему отопления

Особенности монтажа

Трубопровод прокладывается строго по периметру здания и замыкается на котле. Недалеко от котла необходимо произвести врезку – к основной линии магистрали приваривается дополнительная вертикальная труба, в верхней точке которой устанавливают расширительный бак.

Этот бак необходим для того, чтобы создать в системе оптимальное давление воды либо антифриза.

Радиаторы устанавливают благодаря врезке в магистральную трубу. Существует два способа подсоединения: нижнее проходное подключение к нижним патрубкам агрегата, либо полнопроходное – по диагонали.

Работа однотрубной системы ленинградка основана на разности плотности теплоносителя. Попавшая в радиатор теплоноситель стремится занять верхнюю точку, тем самым вытесняя остывшую воду.

Непрерывность циркуляции теплоносителя возможна благодаря происходящим процессам остывания и одновременного нагрева в системе отопления.

Ленинградка – это система отопления, помогающая решить проблему независимой регулировки отдачи тепла для каждой отдельной батареи в однотрубной системе.

Видео: система отопления Ленинградка

obogreem.net

описание, отзывы и схема, фото

Обогрев частного дома – важный вопрос, требующий правильного проектирования и выбора оборудования. Оно должно не только справляться с возложенными на него функциями, но и быть экономически выгодным. Система отопления Ленинградка – наиболее распространенная установка, эффективно обогревающая строение и не зависящая от центральной магистрали.

Оглавление:

  1. Плюсы и минусы
  2. Установка
  3. Отзывы

Что собой представляет?

Оборудование с естественной циркуляцией состоит из батарей и трубопровода. Работа принудительной системы осуществляется при помощи насоса. В качестве теплоносителя для городских квартир используется вода, для частной недвижимости можно применять антифриз. Описание однотрубной системы индивидуального отопления включает перечисление обязательных и дополнительных составляющих:

  • Котел, может быть газовым или на твердом топливе.
  • Расширительный бак применяется для поддержания необходимого уровня давления.
  • Вентили и краны используются для регулировки температуры, циркуляции теплоносителя.

Схема Ленинградки довольно простая: от нагревательного котла прокладывается подающая магистраль, к ней подключают необходимое количество отопительных приборов, затем направляют трубопровод назад к котлу. Такая несложная схема позволяет устройству функционировать беспрерывно, по кругу.

Ленинградка в качестве системы отопления дома лучше всего подходит для индивидуальных строений. Рекомендуемая высота здания составляет не более 2 этажей.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.


Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Если горизонтальная однотрубная система отопления закладывается в конструкцию пола, тогда нужно тщательно продумать ее изоляцию, чтобы избежать теплопотерь.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.


Отзывы пользователей

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

termogurus.ru

схема, в частном доме, насос


Системы отопления частного дома серьезно различаются между собой. Встречаются самые разнообразные варианты, подходящие как для одно- или двухэтажного частного дома, так и для многоэтажных домов.

Пример системы отопления ленинградка

Нами в данной статье будет рассмотрена отопительная система типа «ленинградка». Что она собой представляет, какие преимущества от ее использовать и как осуществляется ее монтаж в средних размеров частном доме своими руками? Скоро мы во всем этом разберемся со всеми подробностями.

Содержание

Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза Теплый дом.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

к меню ↑

Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

Основные преимущества:

  • Простота и лаконичность;
  • Возможность осуществить монтаж своими руками;
  • Разводка труб выбирается по вашему вкусу и желанию;
  • Экономность;
  • Высокий КПД при низких затратах;
  • Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
  • Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

Радиатор в ленинградке с входными кранами и терморегуляторами

Основные недостатки:

  • Температура носителя снижается пропорционально длине магистрали;
  • Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
  • Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.

к меню ↑

Виды схем и разводок

На очереди к рассмотрению у нас монтаж ленинградки своими руками, однако обсуждать монтаж можно только после того, как мы рассмотрим все виды и особенности возможных разводок труб, применимых к ленинградке.

Радиаторы подключенные по горизонтальной схеме

Для примера возьмем трубопровод двухэтажного дома, как самый распространенный вариант. Для таких зданий ленинградку можно разводить горизонтально, вертикально, либо по комбинированной схеме.

Горизонтальная разводка – популярнейший и эффективнейший вариант. Это классическая схема расположения труб, где контур прокладывается горизонтально, от радиатора к радиатору, последовательно подходя к каждой комнате, а затем возвращаясь к обогревателю либо смесительному узлу.

Для стандартного частного дома одно или двухэтажного типа ничего лучше еще не придумали.

Вертикальная разводка предусматривает монтаж своего рода стояков, когда контур идет зигзагообразно, сверху вниз. Для малоэтажной застройки такой вариант делать нерентабельно. Впрочем, его часто комбинируют с горизонтальной разводкой, дабы иметь возможность подавать нагретый носитель на все этажи дома.

Есть нюансы и со схемой подключения самих радиаторов. В ленинградке используются подключение нижнее или диагональное.

В первом случае труба отопления проходится по нижней линии всех радиаторов, как правило, на высоте 20 см от пола. Во втором же вход контура в радиатор находится в верхней части с одной стороны, а выход в нижней части с противоположной. Таким образом, удается реализовать почти что естественную циркуляцию жидкости в трубах, но без насоса.

Радиатор в ленинградке с диагональным подключением и байпасом

Монтаж современных схем также предусматривает формирование байпасов. Байпас – обводная секция отопительного контура, предназначенная для специфичной задачи.

Любая отопительная система, особенно если это касается дома двухэтажного либо одноэтажного, но с большой площадью, страдает от постепенного снижения температуры носителя.

Вода, проходя через радиаторы остывает, отдавая им свое тепло. На последних секциях разница температур может быть очень ощутимой. Решается это с помощью монтажа дополнительной ветки труб под радиаторами.

Она пропускает часть жидкости параллельно радиатору, та в свою очередь не остывает, что позволяет минимизировать разницу температур.

к меню ↑

Монтаж

Рассмотрим этапы работы, по которым осуществляет монтаж системы своими руками.

Этапы работы:

  1. Проектируем схему, рассчитываем свойства контура, диаметр труб, протяжность, выбираем комплектующие.
  2. Закупаем все необходимое.
  3. Осуществляем монтаж обогревателя.
  4. Устанавливаем радиаторы.
  5. Последовательно подключаем их к трубопроводу.
  6. В случае проблем с циркуляцией (а они наверняка появятся если длина вашего контура больше 50 метров или дом имеет несколько этажей с единым обогревателем) занимаемся установкой циркуляционного насоса Dab.
  7. Устанавливаем дополнительные шаровые краны на входы в радиаторы, термические датчики и т.д.
  8. Тестируем систему.

Если работаете своими руками, то старайтесь выполнять монтаж в строгой последовательности. Рекомендуем потратить время и деньги на закупку и установку шаровых кранов.

Они позволяют подключать каждый радиатор, фактически отрезая его от системы. То есть в любой момент вы сможете его снять на ремонт или замену, не блокируя отопительный контур.

к меню ↑

Обзор системы отопления ленинградка (видео)

к меню ↑

Отзывы

Рассмотрим отзывы людей, что уже успели оценить плюсы и минусы ленинградки лично. Что они нам говорят?

Валерий, 23 года, г. Пермь:

В моем коттедже стоит ленинградка с горизонтальной разводкой. Система показывает себя с лучшей стороны. Универсальная, удобная, эффективная и довольно экономная. Идеальный вариант за свои деньги.

Алексей, 61 год, г. Астрахань:

Ставлю ленинградки клиентам уже много лет. За все время работы жалоб не было. Советую задуматься об ее установке владельцам небольших частных домов и дач. В таких условиях она покажет себя как нельзя лучше.

Портал об отоплении » Водяное отопление

stroypotencial.ru

схема и установка своими руками

«Ленинградка» как система отопления становится все более популярной из-за простоты конструкции, а значит и монтажа. Она «ленинградка» как правило, монтируется как однотрубная система отопления, это просто и дешево, а главное эффективно.

Но не всегда хочется иметь одинаковую температуру в нагревательных устройствах (радиаторах), а однотрубная система не дает возможности регулировки теплоносителя. На представленной ниже схеме эта проблема легко решается, не намного удорожая конструкцию, возможно, вы такую уже видели. Получается однотрубная система с элементами управления протоком теплоносителя.

В дополнение хотим порекомендовать ресурс дома и бани dom-stroi.ru, где можно найти проекты домов и бань из бруса, и бревна.

Однотрубная схема установки котла с водонагревателем в системе отопления с принудительной циркуляцией теплоносителя с элементами управления:

Увеличить рис.

1 — Котел
2 — Переливной патрубок
3 — Расширительный бачек
4 — Циркуляционный насос
5 — Вентиль для слива води с  системы отопления
6 — Трубопровод подачи (подача)
7 — Кран Маевского
8 — Нагревательные устройства (радиаторы, батареи)
9 — Обратный водопровод (обратка)
10 — Канализационный слив
11 — Вентиль для подпитки системы водой
12 — Фильтр тонкой механической очистки
13 — Вентили,  для аварийного отключения и демонтажа поврежденного нагревательного устройства без отключения отопления.
а – Игольчатые вентили (проходные регулировочные клапана, регулировочные полнопроходные вентили ) служащие для регулировки теплоносителя

Видео пояснение

Традиционная «Ленинградка» | Схемы

Нижнее подключение с байпасом (байпас на диаметр меньше основного трубопровода), регулирующий вентиль для однотрубных систем (с малым сопротивлением).

1 — Котел
2 — Переливной патрубок
3 — Расширительный бачек
4 — Циркуляционный насос
5 — Вентиль для слива води с  системы отопления
6 — Трубопровод подачи (подача)
7 — Кран Маевского
8 — Нагревательные устройства (радиаторы, батареи)
9 — Обратный водопровод (обратка)
10 — Канализационный слив
11 — Вентиль для подпитки системы водой
12 — Фильтр тонкой механической очистки
13 — Вентили,  для аварийного отключения и демонтажа поврежденного нагревательного устройства без отключения отопления.
14— Байпас
а – Игольчатые вентили (проходные регулировочные клапана, регулировочные полнопроходные вентили ) служащие для регулировки теплоносителя

Диагональное подключение с байпасом (байпас на диаметр меньше основного трубопровода), регулирующий вентиль для однотрубных систем (с малым сопротивлением).


Цифровое обозначение аналогичное.

Евгений Новиков

Эксперт проекта Masstter.com

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

masstter.com

РубрикаРазное

Добавить комментарий
