Дровяной котёл для отопления дома: простой, дешевый и экономный

Существуют котлы, работающие не только на твёрдом топливе, только ваш «домик в деревне» может оказаться в таком месте, где газ не проведён, а с электроэнергией случаются перебои. В подобной ситуации дровяной котёл для отопления является настоящей панацеей. Главное, заготовить заранее дрова — и вы сможете обогреть не только дом, но и баньку или теплицу. В чём преимущества такого оборудования и есть ли у него недостатки, по какому принципу осуществляется выбор, и по каким схемам производится подключение? Ответы на эти вопросы и будут даны по ходу статьи.

Организация отопления от дровяного котла

Содержание статьи

Особенности котла на твёрдом топливе

Дрова относятся к категории твёрдого топлива и могут наравне с углём применяться для поддержания работы любой предназначенной для него печи за исключением пеллетной. Все мы знаем, что дерево горит быстро, что и является его главным недостатком. Для камина, к примеру, это не имеет особого значения – то ли дело, когда речь идёт об источнике тепла для всего дома, который должен отапливаться бесперебойно.

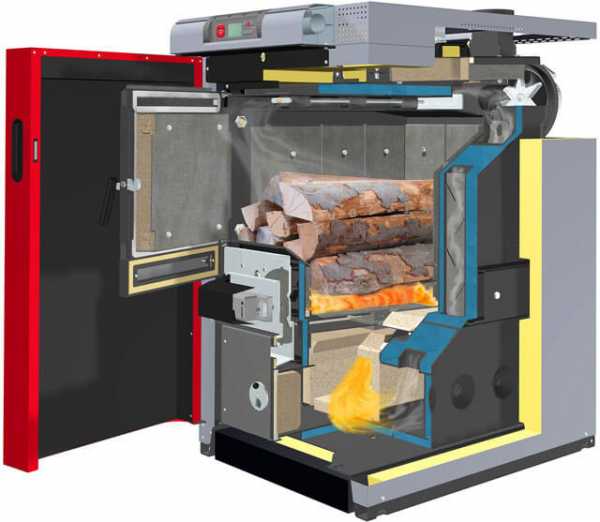

Структура дровяного котла с водяным контуром

Для этой цели и созданы котлы, устройство которых способно поддержать горение в течение максимально длительного срока (не 3, а 8-24 часа). В одних агрегатах для этого предусмотрен контроль сжигания топлива за счёт водяного контура или дополнительной камеры, в других – увеличение объёма топки. Но это далеко не все особенности, которые могут влиять на качество и количество получаемого тепла.

Отличительные признаки моделей

Процесс горения в котлах тех или иных конструкций может принципиально различаться. В одних воспламенение начинается сверху и продвигается вниз, в других это происходит в обратном направлении. Есть модели, работающие по методу пиролиза (газогенераторные), когда топливо не горит, а тлеет. При этом оно выделяет накапливающийся в соседней камере газ, который, по сути, и является главным теплоносителем.

Простой котёл и газогенераторный

Пиролизные модели могут поддерживать горение до 28-30 часов, и очень экономичны в плане расхода топлива. Однако непомерно высокая цена чаще всего вынуждает потребителя обращать внимание на обычные котлы с водяной рубашкой – особенно когда нет необходимости в круглосуточном отоплении.
А вообще, при правильном расчёте мощности, с помощью одного, работающего на дровах котла, можно без проблем обогреть особняк с площадью 500 кв м и высотой помещений до 2,7 м. Расчёт примерно такой: на 10 м2 – 1кВт.
Если модель двухконтурная, и будет ещё подогревать воду для хозяйственных нужд, к полученной мощности добавляется 20%. Так что, количество контуров является одним из существенных признаков, по которым отопительные котлы классифицируют.

Примечание! Для эффективной работы двухконтурного котла в схему должен включаться ещё и такой элемент, как бойлер (осуществляет косвенный нагрев). Это конечно, влечёт дополнительные затраты, но зато даже при остывании котла у вас всегда будет горячая вода.

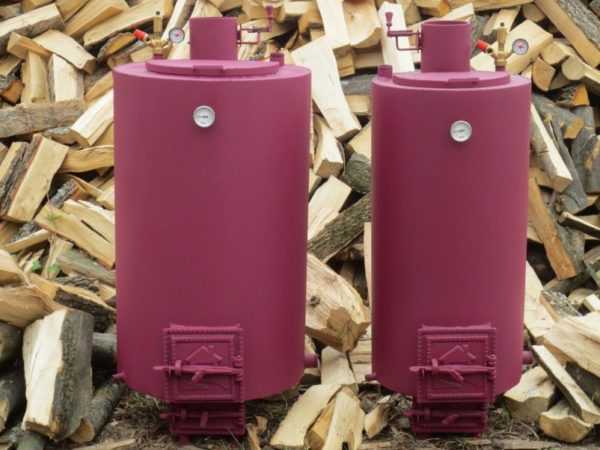

Котлы, в которых топливо загружается сверху

Отличия котлов заключаются и в конструктиве топки, которая может иметь как вертикальную загрузку, так и фронтальную. Первая чаще предусматривается в моделях длительного горения, в которых могут использоваться и сырые дрова. В этом случае, сухое топливо кладётся вниз, откуда оно и начинает гореть, а сырое — сверху. Пока нижние дрова сгорят, верхние подсохнут.

Модель с передней загрузкой

Стоимость котла определяется не только его принципом работы или мощностью, но и степенью оснащённости автоматикой. Например, в некоторых вариациях имеется функция нагнетания необходимого для поддержания горения воздуха, принудительного удаления из камер продуктов сгорания.
Температура нагрева дровяного котла, как и любого другого, может контролироваться и регулироваться, и они так же могут иметь встроенную накопительную ёмкость. В таком случае, даже имея всего один контур, они могут греть воду не только для отопления, но и для системы ГВС.

Другое дело – нужны ли вам все эти опции, за которые всегда приходится дополнительно платить.

Видео — Какой котёл лучше?

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Что должно быть в системе

Совокупность характеристик: конструкция топки, количество камер и контуров, качество топлива, определяют длительность периода, в течение которого котёл может работать без «дозаправки». Но самое главное, для отопительной системы нужно правильно скомпоновать оборудование и выбрать оптимальную схему подключения, при которой она будет работать наиболее эффективно.

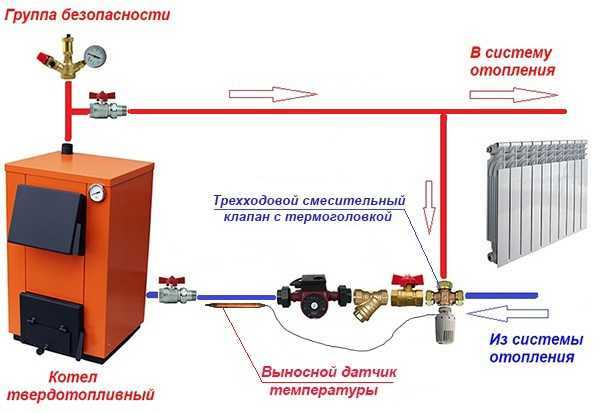

Варианты подключения котла

Таблица 1. Типичные ошибки при обвязке котла.

Фото для наглядности	Комментарий
Ошибка 1. Неправильный выбор диаметра труб на выходе из котла	Очень важно правильно выбрать трубы, которые будут присоединяться непосредственно к котлу. Во-первых, они быть стальными, а не полимерными, так как на выходе теплоноситель имеет наиболее высокую температуру; Во-вторых, диаметр труб должен соответствовать расчёту, а не подбираться в размер или два больше «на всякий случай».
Ошибка 2. Отсутствие обводной линии	Второй и очень распространённой ошибкой является попытка экономить на установке обводной линии. Её основным элементом является термостатический 3-х ходовой клапан с насосом — либо, как на фото, смесительная группа, которая препятствует возврату воды из отопительной сети в котёл. Клапан имеет заводские настройки, благодаря которым не даёт остывшей воде поступать в систему, а гоняет её по малому кругу через котёл пока та не нагреется. Открывается он только при достижении теплоносителя заданной температуры. Примечание! Подобная схема позволяет избежать большой разницы в температурных значениях на подаче и обратке, способствующей образованию в котле конденсата.
Ошибка 3. Экономия на установке буферной ёмкости	В системе обязательно должна присутствовать буферная ёмкость, задача которой состоит в аккумуляции и равномерном распределении тепла. Она не позволит жечь топливо впустую – то есть, сделает работу сети более экономичной.
Ошибка 4. Отсутствие в схеме расширительного бака	Вода при нагревании имеет свойство увеличиваться в объёме, в результате чего в трубопроводе может повышаться давление. Компенсировать это явление призван такой элемент безопасности, как расширительный бачок (гидроаккумулятор).
Ошибка 5. Отсутствие клапана для сброса воздуха	Кроме увеличения объёма, горячая вода интенсивно образует пар. Соответственно, лишний воздух из системы нужно сбрасывать, для чего выше расширительной ёмкости предусматривается воздухоотводчик.
Ошибка 6. Сборка системы без бака косвенного нагрева	Мы уже упоминали о том, что в систему желательно включить ещё и бойлер. На выходе из буферной ёмкости вода идёт через 3‑х ходовой клапан, который, согласно команде термостата, может направить поток либо в косвенник, либо, когда вода в нём уже нагрета до нужного градуса, в отопительный контур. Таким образом, вы всегда будете иметь для своих нужд воду со стабильно заданной температурой.
Ошибка 7. Пытаться обойтись без автоматики	Слаженную работу столь многокомпонентной системы поможет регулировать такой небольшой, но очень ценный по функциональности прибор, как контроллер. В соответствии с заданными настройками он будет автоматически менять направление движения потока воды, а так же для достижения определённой температуры дозировать подмес остывшего теплоносителя из обратки к горячему.

Пошаговая инструкция установки котла

Подбор и компоновка оборудования ещё не является залогом беспроблемной работы системы, ведь её элементы ещё нужно правильно установить. И начинать следует с обустройства помещения котельной, в которой всё это и должно находиться. Небольшая инструкция в картинках расскажет, на что нужно обратить особое внимание.

Таблица 2. Правильная пошаговая установка.

Шаги, фото	Описание
Шаг 1. Обустройство котельной	Установка котла осуществляется после того, как в помещении, где он будет стоять, закончен ремонт. При этом важно, чтобы: в отделке применялись негорючие материалы; для котла был подготовлен фундамент; в помещении обязательно был организован приток воздуха; в стене или потолке необходимо заранее предусмотреть выход для дымоходной трубы.
Шаг 2. Выбор места под котёл	При выборе места для установки нужно иметь в виду, что между стенами и задней и боковой поверхностями корпуса котла должно быть минимум 700 мм. С фронтальной стороны это расстояние должно быть не меньше 1250 мм (если агрегат с верхней загрузкой). Ели же загрузка производится спереди, к этому расстоянию нужно ещё прибавить ширину дверцы.
Шаг 3. Выверка положения корпуса	Очень важно, чтобы положение котла не отклонялось от вертикали, поэтому при установке нужно пользоваться уровнем. Ставите его на топку, откинув крышку.
Шаг 4. Подготовка комплектующих	Согласно паспорту котла проверьте его комплектацию, которая в зависимости от производителя может варьироваться. Все остальные элементы, необходимые для монтажа, приобретите заранее в соответствии с выбранной схемой.
Шаг 5. Подготовка инструментария	Естественно, понадобятся инструменты: разводной, газовый, накидной и рожковый ключи, а так же отвёртки разных размеров, угольник и болгарка.
Шаг 6. Установка регулятора горения	На шток регулятора подматывается ФУМ-лента, и он устанавливается на штатное место. Затягиваете гайку, выставляете нужную температуру и фиксируете в этом положении винтом.
Шаг 7. Монтаж терморегулятора ТЭНа	Чуть дальше регулятора горения находится отверстие для установки регулятора ТЭНа. Если ставить его не планируется, то туда просто вкручивается заглушка.
Шаг 8. Монтаж ТЭНа	Далее монтируется сам ТЭН – либо заглушка вместо него.
Шаг 9. Установка крана	Для удобства эксплуатации либо текущего ремонта системы, на входе и выходе теплоносителя из котла устанавливаются краны.
Шаг 10. Сборка группы безопасности	Собираете в один узел манометр, воздушный и предохранительный клапана, которые обеспечивают безопасность работы котла и идут с ним в комплекте. Группа ставится перед запорной арматурой.
Шаг 11. Подводка к котлу трубопровода	Чтобы подсоединить к котлу подающий и отводящий трубопроводы, нужно изготовить поворотные патрубки. Лучше если соединения будут сварными, а не разъёмными.
Шаг 12. Герметизация места посадки дымовой трубы	Чтобы дымоотводящая труба сидела плотно и не пропускала в помещение продукты сгорания, место её посадки и все прочие соединения обрабатываются герметиком.
Шаг 13. Подключение воды	На смонтированный в самом начале краник устанавливаете гибкую трубку, через которую гидравлическая часть котла будет заполняться водой. Откройте все краны, поднимите давление до 1,3 атм, и проверьте герметичность системы. Течи быть нигде не должно.
Шаг 14. Топим котёл	Теперь в соответствии с инструкцией можно загружать топку дровами и разжигать.

Процесс монтажа представлен лишь в общих чертах, так как у каждой модели котла есть свои нюансы, да и схема подключения может быть разной.

Видео — Схема подключения котла отопления

Несколько советов по правильной эксплуатации котла

Чтобы КПД вашего котла был наиболее высоким, он должен правильно эксплуатироваться. Вот на какие моменты нужно обратить внимание, чтобы дрова горели дольше:

При розжиге топлива заслонка на котле должна быть полностью открытой;
Режим долгого горения устанавливается только после нагрева до +600 градусов;
Теплоноситель на выходе должен иметь температуру 65 и более градусов;
Если конструкция котла не предусматривает закладку сырых дров, их влажность должна не превышать 20%;

Зависимость выработки тепла от породы дерева

Во избежание оседания на стенках топки и дымохода смолы, топите котёл дровами лиственных пород – акацией, берёзой, ольхой, осиной. И, кстати, порода оказывает большое влияние на количество получаемого тепла;
Не мельчите дрова – чем крупнее куски, и чем плотнее друг к другу они уложены в топке, тем дольше будут гореть;
Чтобы поленья не зависали, они не должны быть слишком длинными. Идеальный размер – длина топочной камеры минус 5 см.

Совет! Не следует использовать для розжига легковоспламеняющиеся жидкости – сухой лучины для этого будет достаточно.

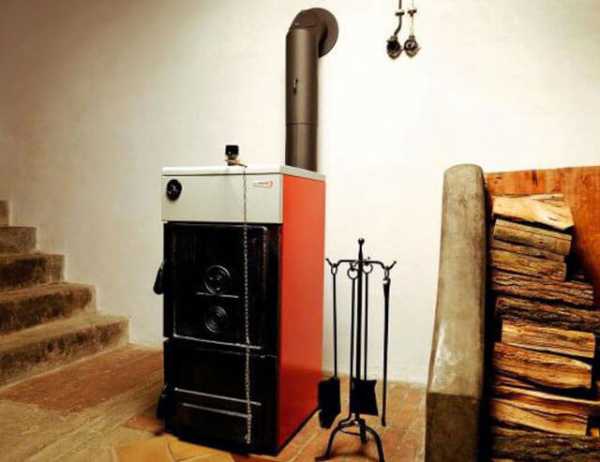

Два примера дровяных отопительных котлов

Сталь или чугун – что лучше?

Котлы, работающие на твердом топливе, делают из двух видов металлических сплавов – стали и чугуна, в связи с чем на форумах не утихают баталии по поводу того, какой из этих вариантов лучше.

Модель из чугуна

Мнения, как водится, самые противоречивые, и вынести однозначный вердикт тут просто невозможно.

Модель из стали

Давайте всё же попробуем разобраться в этом вопросе, опираясь на мнения специалистов.

Таблица 3. Мнение специалистов.

Критерий оценки	Доводы за и против
Вес и транспортировка	Котёл со стальным корпусом легче, поэтому и его транспортировка, и ручная переноска намного проще. Чугун вообще очень тяжёлый, да к тому же ещё и хрупкий. Перемещать такой котёл нужно очень осторожно, так после удара он может и не дожить до первой топки.
Ремонтопригодность	Самая частая проблема, которая возникает у чугунных котлов – это лопнувшая секция, которую нужно заменить. И вот тут вас могут ожидать трудности, связанные с её заказом и ожиданием доставки — а так же с поиском мастера, который сможет её заменить так, чтобы в будущем из котла, который при этом требуется полностью разобрать, не потекло. У стального котла максимум может понадобиться заварить шов, и сделать это может любой сварщик.
Цена и долговечность	Если сравнить две модели с аналогичной конструкцией и мощностью, то чугунная окажется вдвое, а то и втрое дороже. Производители и продавцы объясняют это более длительным сроком службы, с чем многие специалисты категорически не соглашаются. А даже если и так, то на сумму, которую нужно выложить за чугунную модель можно купить минимум две стальных, что в сумме составит такой же период. И неизвестно ещё, сколько раз за весь срок эксплуатации чугунного агрегата вам понадобится менять ему секции. Так что здесь преимущество однозначно за стальным котлом.
КПД	Примерно одинаковый. Однако чугун более массивен и дольше держит тепло, когда сталь, хоть и быстрее нагревается, но и быстрее остывает.
Сложность монтажа	В монтаже чугунный котёл более сложен, и любая ошибка подключения может стоить ему «жизни». Так что и здесь он проигрывает своему стальному собрату.

Видео — Какой выбрать котел — стальной или чугунный

Из сказанного выше становится понятно, что стальной котёл проще монтируется и ремонтируется, имеет меньший вес и стоимость. И всё это при том, что при правильной обвязке он точно так же обеспечивает дом теплом и горячей водой, как и чугунный. Вопрос напрашивается сам собой: «А если нет разницы – зачем платить больше?».

В дополнение к этой статье, очень кстати будет материал на тему — Мембранный расширительный бак для отопления.

remont-book.com

Котел для водяного отопления на дровах

Водогрейный котел отопления на дровах – особенности использования

Содержание

Дрова как вид топлива
Устройство котла водяного отопления
Преимущества и недостатки отопления дровами

Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т.к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность. Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

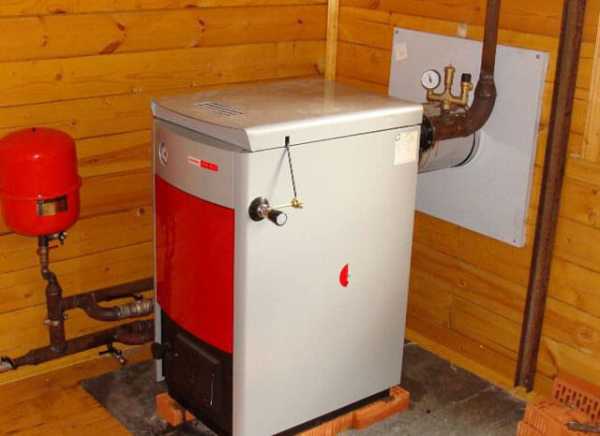

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.
Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.
Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.
Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.
В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

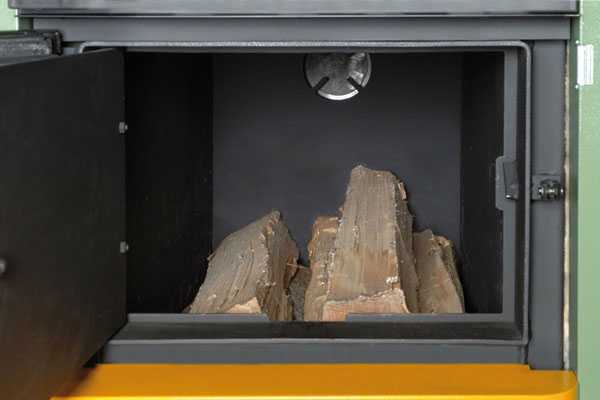

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

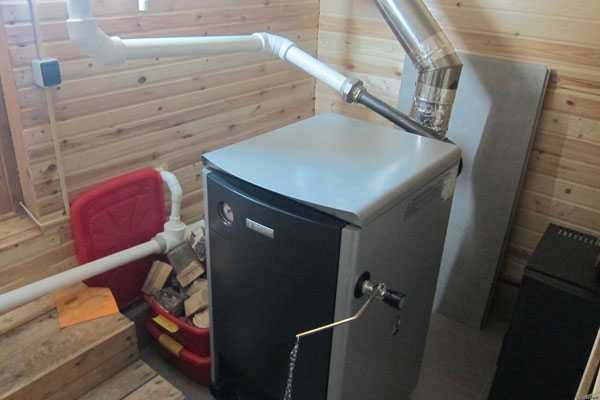

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

Первое о чем хо

www.teplo-ltd.ru

Дровяные котлы для отопления частного дома

Комбинированные и раздельные котлы для отопления на дровах и электричестве

Хозяевам частных домов, использующим для обогрева печи на твердом топливе, хорошо знакома проблема выхолаживания жилища после полного прогорания закладки дров или угля. Это случается ночью либо во время длительного отъезда хозяев, когда некому подбросить новых поленьев в топку. Вопрос решается несколькими способами:

использовать универсальные котлы для отопления на дровах и электричестве;
установить 2 раздельных источника тепла – твердотопливный и электрический;
не связываться с электроэнергией и поставить дровяной котел длительного горения.

Предлагаем рассмотреть подробнее эти способы с тем, чтобы выбрать себе наиболее комфортный вариант отопления загородного дома.

Применение комбинированных теплогенераторов

Источники тепла, работающие на различных энергоносителях, появились не вчера. Еще со времен СССР известны «двухтопливные» котлы газ – дрова, в них для перехода на древесину приходилось снимать горелочное устройство. В современных отопительных агрегатах твердое топливо комбинируется не только с газом, но и с электричеством, что более актуально для пользователей. Домовладелец, решившийся купить котел отопления на дровах и электроэнергии, одним махом решает несколько вопросов:

Применяет для обогрева сразу два энергоносителя, альтернативных по отношению к природному газу.
Исключает выхолаживание помещений частного дома, когда содержимое топливника полностью сгорает, а новая порция угля или дров не загружена.
Повышает удобство эксплуатации водяного отопления, поскольку вставать среди ночи и бежать в котельную уже не требуется.

Устройство электро-дровяного котла Куппер от производителя Теплодар

Комбинированные теплогенераторы нового поколения сконструированы таким образом, что электрический нагрев включается автоматически, когда вода в котловом баке начинает остывать. Понятно, что обратный переход на сжигание древесины без действий со стороны хозяина дома невозможен.

Принцип работы электро-дровяного котла

Конструкция отопителя данного типа аналогична устройству традиционного твердотопливного котла, состоящего из следующих основных элементов:

камера сгорания (топливник), куда загружаются поленья и уголь;

снаружи она омывается теплоносителем, заключенным внутрь водяной рубашки;

теплообменник жаротрубного либо водотрубного типа, где продукты горения отдают большую часть тепла воде перед выбросом наружу через дымоход;

колосниковая решетка стоит на дне топливника, а под ней располагается зольная камера;

топка и зольник спереди оснащены дверцами;

для изменения интенсивности горения в теплогенераторе служит механический регулятор тяги либо вентилятор – нагнетатель воздуха (если не предусмотрено ручное управление воздушной заслонкой).

Схема электро-угольного теплогенератора шахтного типа Куппер-Карбо

Бытовые комбинированные котлы отопления отличаются конструкцией водяной рубашки, где предусматривается место под установку блока трубчатых электронагревателей – ТЭНов. Их греющая часть погружена в теплоноситель, а контакты выведены наружу и подключены кабелем к щитку управления.

Алгоритм работы твердотопливного отопителя, оборудованного электронагревателями, выглядит так:

Растопка и нагрев котла производятся в обычном режиме. Пока идет горение дров, температуру теплоносителя поддерживает механический терморегулятор либо вентилятор совместно с датчиком, а ТЭНы бездействуют.
После прогорания содержимого топливника вода в системе начинает остывать, что регистрирует датчик температуры. Когда теплоноситель охладится до определенной точки, по сигналу датчика включится ТЭН (один или несколько). С этого момента котел переходит на электричество.
После загрузки очередной порции твердого топлива теплоноситель подогревается со стороны камеры сжигания, а электрическая часть автоматически отключается до следующего остывания.

Блок управления нагревателями может поддерживать определенную температуру воды, ориентируясь на показания водяного либо воздушного датчика

Переход из одного режима в другой позволяет обеспечивать нагрев воды в непрерывном режиме, что и требуется обитателям частного дома для комфорта.

Плюсы и минусы универсальных котлов

Установив комбинированный котел для отопления частного дома дрова — электричество, вы получаете такие бонусы:

Благодаря встроенным ТЭНам водяное отопление продолжит функционировать после затухания основной топки. Это позволит сохранить дом теплым, а во время вашего отсутствия не даст трубам и отопительным радиаторам разморозиться.

Комфорт. Поддержка нагрева системы электроэнергией избавит вас от ночных походов в котельную для закладки поленьев.

Если учет электричества ведется по многотарифной схеме, то помимо удобства вы получите экономию от работы ТЭНов в ночное время.

Важно! Электрические нагреватели универсального котла рассчитаны лишь на поддержание температуры воды в системе, полностью заменить сжигание твердого топлива они не смогут. Причина – недостаточная мощность блока ТЭНов, устанавливаемого производителями на ТТ-котлы. Пример: во всех агрегатах «Куппер» известного российского бренда «Теплодар» мощностью от 9 до 20 кВт стоят электронагреватели с одинаково малой теплоотдачей — 6 кВт.

Так выглядит блок ТЭНов мощностью 6 кВт, применяемый в дровяных отопителях Теплодар, Прометей и ZOTA российского производства

Эту особенность комбинированных теплогенераторов можно смело отнести к недостаткам. Исключение – отопители малой мощности (тот же «Купер» на 9 кВт с ТЭНами 6 кВт), приобретаемые для жилищ небольшой площади (до 100 м²). В этом случае теплоотдача от электричества сопоставима со сжиганием дров, поэтому при умеренно холодной погоде (примерно до —5 °С на дворе) нагреватели способны полностью отопить домик скромных размеров.

Еще один важный момент. Как и обычный отопитель на твердом топливе, комбинированный котел дрова — электричество следует подключать к водяному отоплению через трехходовой клапан, как это изображено ниже на схеме. Малый контур циркуляции служит для защиты топливника от пагубного воздействия конденсата при растопке.

Чтобы от перепада температур на стенках камеры сгорания не появлялся конденсат, ТТ-котел нужно подключать по стандартной схеме с трехходовым клапаном

Если мощности ТЭНов хватит, чтобы нагреть теплоноситель до температуры +55 °С и выше, то в камере сгорания комбинированного котла при растопке никогда не образуется конденсат, а узел с трехходовым смесительным клапаном становится как будто неактуальным. В действительности малый контур циркуляции все равно нужен, хотя бы на случай отключения электроэнергии либо поломки одного из ТЭНов.

Отопление частного дома дровами и электричеством от одного котла имеет и другие негативные стороны:

Блок нагревателей отнимает полезный объем топливника в ущерб длительности горения с одной загрузки.
Работа агрегата зависит от стабильности электроснабжения.
Цены комбинированных изделий выше, нежели классических твердотопливных котлов.
КПД при работе электронагревателей снижается на 2—5% за счет воздушного потока, проходящего сквозь остывшую топку. Причина – постоянная тяга в дымоходе, заставляющая воздух из помещений уходить через топливный тракт в дымоходную трубу и охлаждать водяную рубашку отопителя.

Чтобы полноценно заменить природный газ электроэнергией и дровами, лучше присмотреться к другому варианту обогрева здания – поставить 2 отдельных источника тепла, грамотно их обвязать и подключить к системе отопления.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинирова

www.teplo-ltd.ru

отопительный котел на дровах с водяным отоплением загородного дома, система обогрева

Содержание:

В течение нескольких тысячелетий люди использовали дрова в качестве источника тепла, позволяющего обогревать их жилища. Но с появлением новейших технологий потребление этого вида топлива стало менее актуальным, поскольку человечество начало отдавать предпочтение электроэнергии, природному газу, нефтепродуктам. Но в частном секторе дрова по-прежнему востребованы.

Особенности конструкции и принцип работы

Несмотря на разнообразие типов котлов на дровах для обогрева дома, их устройство аналогично.

Каждый отопительный агрегат состоит из:

камеры сгорания твердого топлива;
водного теплообменника;
дымоходной конструкции;
зольника.

Самый простой дровяной котел для отопления по конструкционному устройству представляет собой буржуйку, в которой в процессе горения древесины нагревается вода, которая затем поступает в отопительную систему. Но в этом случае показатель эффективности работы оборудования незначительный, а расход древесины большой.

В процессе усовершенствования современные котлы отопительные на дровах для частного дома оснастили функцией длительного горения, поэтому у них более сложное устройство. При этом топливо загружают в топочную камеру, после чего оно в процессе горения отдает тепло встроенному в агрегат теплообменнику.

К нему подсоединяют трубопроводы, которые предназначаются для подачи нагретой жидкости в отопительную систему домовладения. Ее укомплектовывают радиаторами, трубами и расширительным устройством.

Котел для обогрева дома на дровах и дымоходная конструкция снабжают теплом помещение, в котором располагаются. После сгорания топлива появляется дым – посредством дымохода он выводится наружу в атмосферу, а сажа собирается на его стенках. При этом нужно помнить, что ее большой слой в трубе приводит к уменьшению тяги и возрастанию риска возгорания.

Производят чистку дымовыводящих каналов через специальные отверстия, прикрытые заслонками. Для этого задействуют ерши и щетки. Благодаря развитию современных технологий появились особые составы, добавляемые в дровяной котел для водяного отопления частного дома – они в процессе сгорания способствуют очищению каналов дымохода изнутри.

Подача холодного теплоносителя и нагретой воды из теплообменника происходит благодаря патрубкам. Современные приборы оснащают автоматическими устройствами, которые упрощают обслуживание котла.

К ним относятся:

Датчик температуры, подающий сигналы на вентилятор поступления воздуха.
Датчик давления, сигнализирующий о превышении требуемого значения.
Датчики давления теплоносителя.

Эффективность функционирования отопительного дровяного котла зависит от качества используемого топлива. Если для теплоснабжения нужны дрова, тогда нельзя пользоваться углем и торфяными брикетами. Также не следует задействовать недостаточно просушенные дрова, поскольку в процессе сгорания образуется много сажи и пара, в результате чего котел нужно будет чистить.

Сфера использования дровяных котлов

Система отопления на дровах в частном доме популярна у жителей сельской местности, где отсутствует центральное газоснабжение, а отопление электроприборами получается дорогостоящим. Востребован такой способ обогрева и у дачников.

Также дровяными агрегатами пользуются при посещении русских бань, где они выполняют две функции – отопления и нагрева воды.

Преимущества и недостатки отопительного котла на дровах

К плюсам относятся:

Независимость от электроснабжения. Агрегаты не зависят от перепада напряжения и отсутствия электричества.
Получение экологичного тепла. В результате сгорания древесины не образуются вредные для здоровья соединения. Правда, при несоблюдении мер безопасности существует опасность отравления углекислым газом.
Доступность топлива. Проживая в лесном регионе, его жители могут запастись бесплатным сырьем. Кроме этого, отопление загородного дома котлом на дровах возможно с использованием бытовых твердых отходов, имеющих органическое происхождение.
Доступная цена агрегата и арматуры к нему.
Простата монтажа и дальнейшей эксплуатации котла.

Из недостатков следует отметить:

Необходимость постоянно присматривать за домом.
Значительный вес агрегата из чугуна, но с другой стороны этот материал более долговечен.
Повышенное потребление топлива, поскольку древесина выделяет небольшое количество тепловой энергии.
Отсутствие поддержания требуемой температуры в автоматическом режиме.
Низкий КПД, который не превышает 80%.
Котлы отопительные для частного дома дровяные обладают большими габаритами и для получения требуемой степени обогрева нужно за один раз сжигать много дров.

Монтаж дровяного котла отопления частного дома

Чтобы обеспечить эффективную и безопасную работу требуется качественная установка агрегата:

Место расположения. Оборудование, функционирующее на дровах, нуждается в большом количестве воздуха, поэтому приборы малой мощности располагают на подсобных площадях домовладения, где имеется приточно-вытяжная вентиляция. Если мощность агрегата 50 кВт и более, следует под котельную обустраивать отдельное помещение, у которого полезный объем превышает 8 кубометров. Дровяной котел для отопления частного дома монтируют на твердое, максимально ровное и несгораемое основание, такое как бетон, кафельная плитка или керамогранит. Стены котельной также должны иметь отделку из негорючих материалов, а помещение следует оснастить принудительной вентиляцией.
Требования к дымоходной конструкции. Чтобы изготовить дымоход, можно использовать нержавеющую сталь, толстостенные трубы из металла или керамику. Оптимальным решением для дровяных котлов с водяным отоплением для дома специалисты считают дымоход из нержавейки типа «сэндвич». Он без проблем собирается из элементов, среди которых трубы, скрепляемые хомутами, кровельные проходы и разгрузочная платформа. Такой дымоход можно вывести как через перекрытие кровли, так и через стены домовладения. Для обеспечения нужной тяги высота прямого отрезка дымохода должна превышать 6 метров при мощности прибора, равной 16 кВт.

Выбор агрегата на дровах для водяного отопления

В первую очередь необходимо рассчитать мощность отопительного оборудования в киловаттах. Нужная информация относительно этого параметра имеется в паспорте на котел. Принято считать, что для обогрева 10 «квадратов» площади требуется один киловатт мощности. Помещениям, которые недостаточно утеплены, нужен ее запас, составляющий 20 – 30 %.

При выборе следует обращать внимание на номинальную мощность и другие функциональные возможности котла, поскольку в осеннее и весеннее время он не будет эксплуатироваться на весь потенциал.

Если агрегат планируется использоваться для системы отопления на дровах и получения горячей воды, тогда нужно также купить внешний бойлер и обеспечить запас мощности.

При выборе прибора учитывают материал его изготовления, обычно это сталь или чугун. Котел из стали весит немного, у него более простая конструкция топки по сравнению с чугунными изделиями. Дымоход у стальных агрегатов имеет большую длину и поэтому теплоноситель в них нагревается эффективнее. Чистка топки у стального оборудования заключается в удалении отложений из зольника.

У чугунных приборов дымоход короче, а по причине ребристой поверхности создается увеличенная площадь теплообмена. На ней оседают частички горения, поэтому для их удаления требуется использование скребков, кочерги, щеток. Но теплоемкость у чугунных моделей выше.

Все дровяные агрегаты можно разделить на несколько видов:

котел пиролизный – в нем для выработки тепла используют и дрова, и газ, выделяемый при этом;
котел пеллетный – в качестве топлива можно задействовать спрессованные гранулы, для которых сырьем являются опилки, стружка, кора, отходы сельхозкультур и прочее;
котел дровяной для водяного отопления.
