Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья — Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;
в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

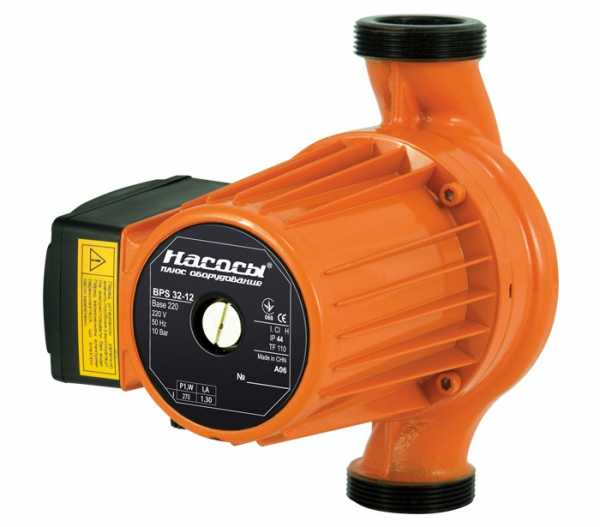

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

сухим ротором;
мокрым ротором.

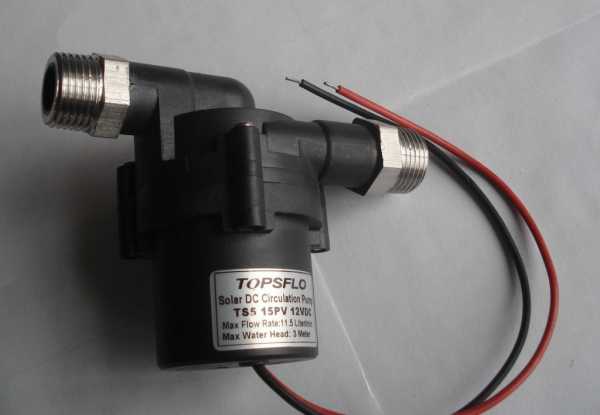

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

автоматическим;

принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Поэтому, даже более практично, выбирать для частного, особенно расположенного за городом, дома модели с автоматическим удалением, несмотря на то, что их цена выше.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

переключатель, расположенный на корпусе;
автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

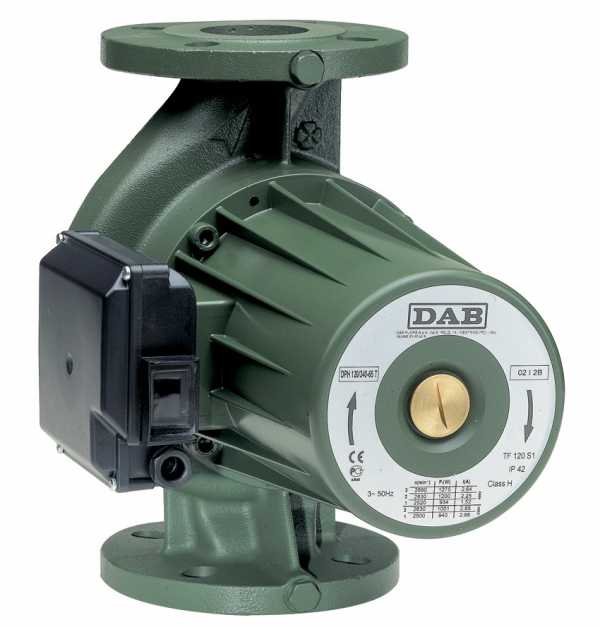

«Сухие» насосы

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

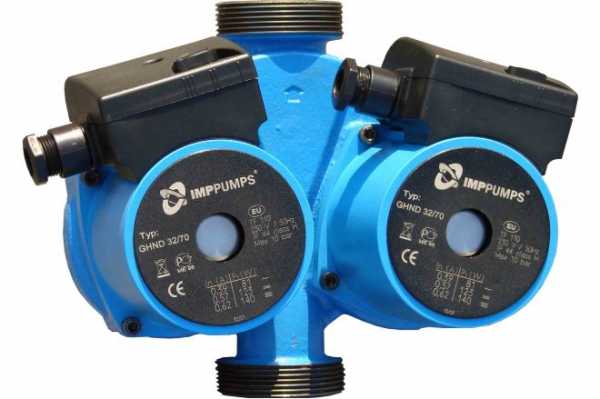

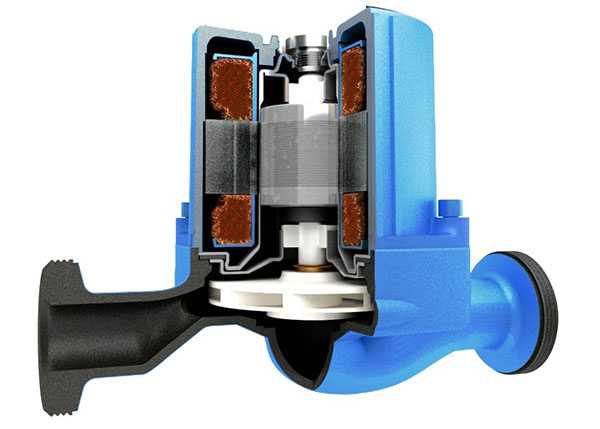

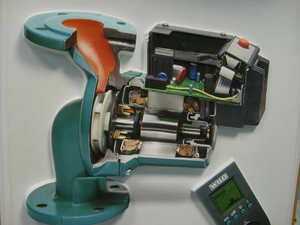

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

охлаждает двигатель;
играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.
Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

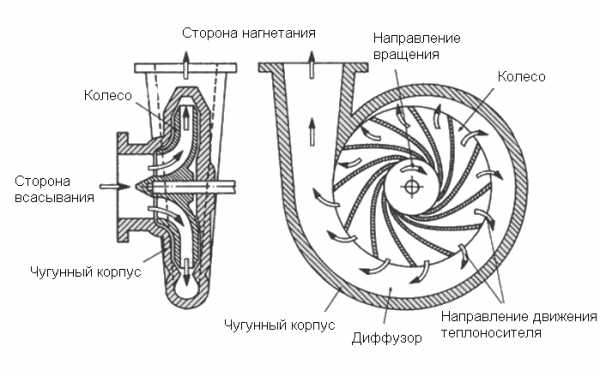

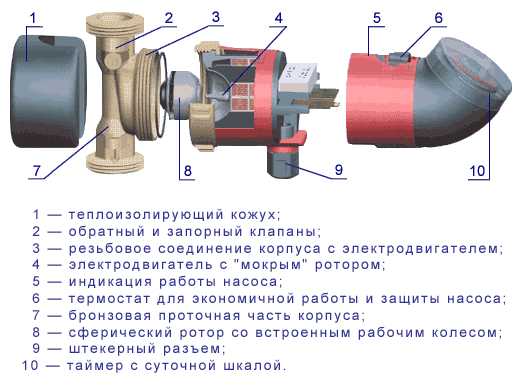

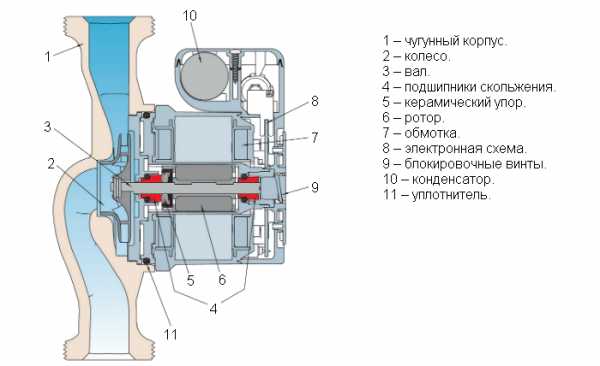

Конструкция циркулярного насоса и его принцип действия
Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

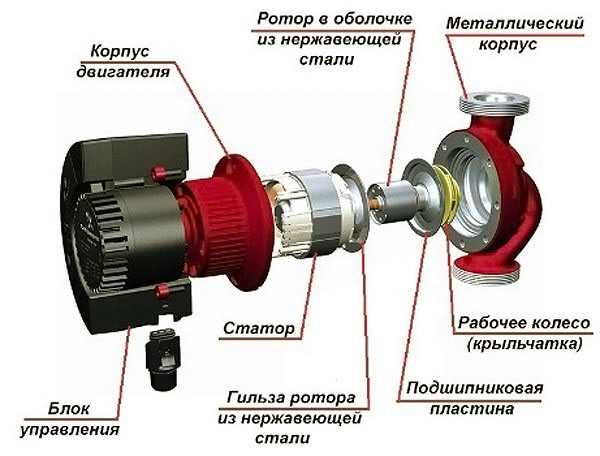

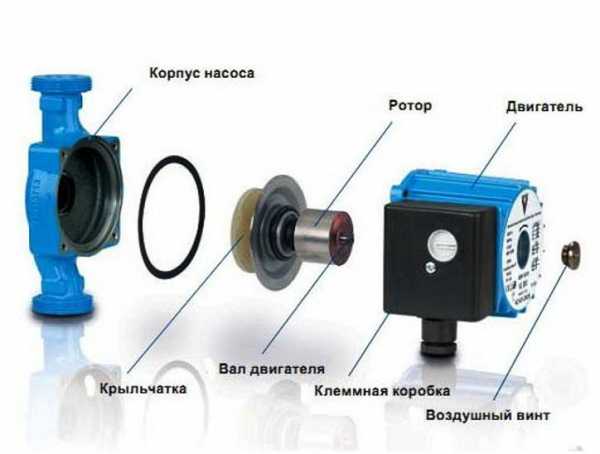

Конструктивно состоит из следующих основных элементов и узлов:
корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
электродвигателя, приводящего в движение ротор;
стального или керамического ротора;
вала с крыльчаткой.
Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.
Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Как влияет принцип работы системы отопления на выбор насоса
Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.
Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:
типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;
отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться
установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;
ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;
техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

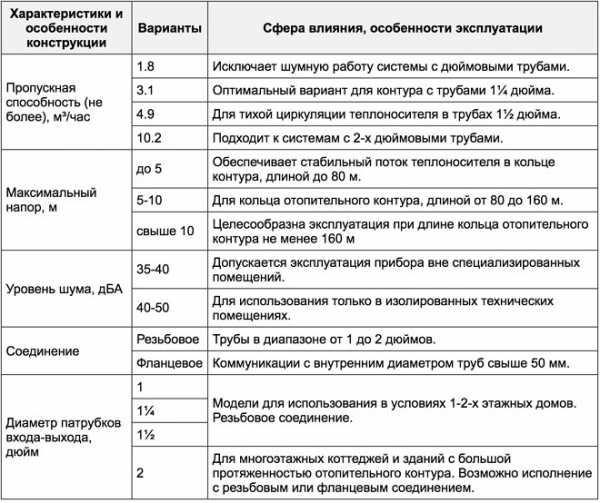

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:
мощность;
предельный температурный уровень;
внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.
Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.
К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.
Как выбрать газовый котел отопления? — здесь больше полезной информации.
Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса
До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:
установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.
Вас заинтересует эта статья — Печи для дома на дровах длительного горения.
Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:
на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.
Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос.
Установка циркуляционного насоса, видео:

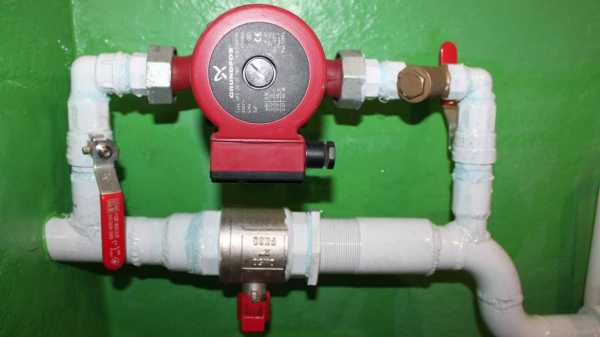

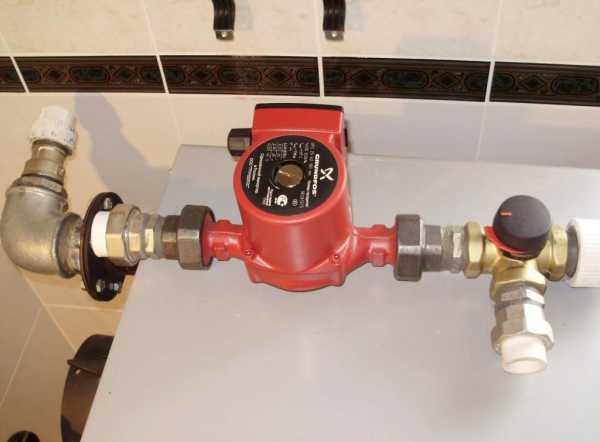

Установка насоса в систему отопления частного дома
Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.
Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.

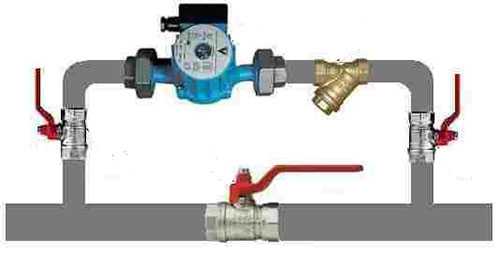

Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.
Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.
Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.
You need to enable JavaScript to vote
Понравилась статья ? Покажите её друзьям:
Смотрите дальше на DimDom.ru:
Дополните статью вашими комментариями , фото и видео :
dimdom.ru
Как выбрать циркуляционный насос в систему отопления загородного дома
Система отопления загородного дома представляет собой замкнутый контур, в котором циркулирует вода, нагреваемая в одной точке. В контур включен циркуляционный насос, поддерживающий движение жидкости. Каждый изгиб трубы, сужение, установленные на линии приборы создают гидравлическое сопротивление. Перепада температуры недостаточно для движения теплоносителя по разветвлённой схеме и в двухэтажном доме. Применение насоса делает возможным установку отопительного котла не только в подвале.
Устройство и принцип работы циркуляционного насоса
Циркуляционный насос представляет электрический мотор, помещённый в стальной корпус. Его ротор передает вращение через вал на крыльчатку. Вращение крыльчатки создаёт разрежение на входном патрубке, втягивая теплоноситель. При повороте крыльчатка выбрасывает жидкость под давлениеv в контур за счет центробежной силы. Создаётся напор, который является движущей силой циркуляции в контуре отопления.
Циркуляционный насос для систем отопления полезен, вода принудительно убыстряет движение, остывает незначительно, снижается нагрузка на котёл, батареи во всех помещениях одинаково нагреваются. Экономится до 30% горючего на обогрев помещения при правильно составленном контуре.
Проектирование системы отопления, подбор узлов, необходимо доверить специалисту.
Циркуляционных насосов множество, но в тепловых контурах применяют конструкции «мокрого» и «сухого» типа. Если ротор отделён от контакта с жидкостью перегородкой из уплотнительных колец, конструкция считается сухой. Между кольцами при работе образуется плёнка воды, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере износа кольца поджимаются регулирующей пружиной. В зависимости от компоновки конструкции бывают:
консольные;
вертикальные;
блочные.
Насосы используются в системах с большим расходом, применяются в котельных, отапливающих несколько зданий. Они имеют хороший кпд – 80%, но требуют профессионального обслуживания.
В аппаратах «мокрого» типа от водной среды изолирован только статор. Насос работает с малым шумом, не требует обслуживания, используется в малых контурах, несмотря на кпд около 50%. Потребляемая мощность насоса невелика, расход энергии в час при периодическом включении составляет 50-200 ватт. Насосы имеют трехступенчатую регулировку нагрузки.
Критерии выбора циркуляционного насоса для отопления
Важно правильно подобрать циркуляционный насос для отопления по параметрам. Значение имеет:
площадь отопления;
температурный режим помещений;
температурный перепад между подачей и обраткой;
функциональные особенности нагревателя;
напор в системе циркуляции,
особенность сети;
используемый теплоноситель.
Результатом правильного подбора оборудования станет комфортная температура в здании.
От площади помещения, требования к температуре и на сколько градусов нагревается теплоноситель в котле, зависит выбор мощности насоса. Есть теплотехнические формулы расчета. Исходим из усреднённых показателей, рассчитывая характеристики циркуляционного насоса:

Производительность насоса устанавливается, исходя из перепада температур – 30-35^{. Мощность отопительного котла делится на перепад, получают расход, он и есть производительность.}
На 10 м длины трубы необходимо 0,6 м напора. Величина, для насоса регламентируемая, указывается в паспорте, измеряется в метрах водяного столба.
Насос обеспечивает циркуляцию во всех радиаторах, исходя из 5 секций на 10 м². Считается расход теплоносителя в системе по производительности котла. Котел 25 кВт нагревает 25 л/мин, радиатору 15 кВт нужен расход 15 л/мин.
Диаметр труб отопления должен соответствовать сечению патрубков подсоединения насоса. Принято, один насос обеспечит прокачку 80 м контура.
Чем длиннее контур циркуляции и больше сечение труб, тем мощнее требуется циркуляционный насос для отопления дома. Если теплоноситель не вода, более вязкий, насос требуется повышенной мощности.
Если в системе один повышающий насос, его нужно подбирать с запасом мощности. Периодическую корректировку давления в системе может выполнять менее мощный аппарат.
Выбор марки насоса для отопления зависит от возможности покупателя. Известные бренды стоят дорого, работают бесшумно и годами не требуют ревизии. К таким маркам относят насосы европейских производителей. Китайские аппараты дешевле в несколько раз, но срок их эксплуатации невелик, появляется люфт, шум и двигатель сгорает. Российские модели относят к среднему классу, их стоимость дешевле именитых производителей в 2 раза.
Место установки циркуляционного насоса
При установке насоса важно предусмотреть свободный доступ для его обслуживания. Оптимально установить оборудование на обратке перед котлом. Это способствует:
равномерной подаче питательной воды в систему;
на менее горячей воде насос проработает дольше;
в котле не будут создаваться воздушные пробки.
Крыльчатка насоса устанавливается горизонтально, работает под заливом.
Насос монтируют только на байпас, который должен быть сечением меньше основной линии с обязательным включением обратного клапана. Это обеспечит циркуляцию теплоносителя по основной линии при отсутствии электричества. Байпас должен отсекаться для возможности ремонта насоса.

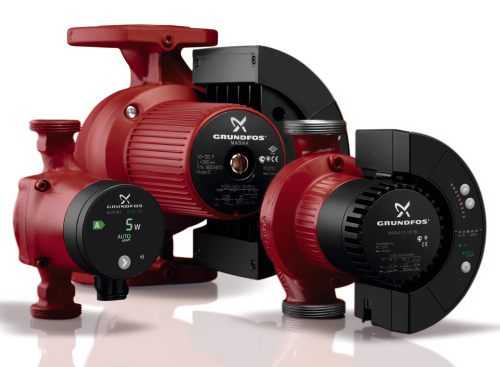

Устройство циркуляционного насоса Grundfos
По утверждению специалистов циркуляционный насос Grundfos является лучшим. В мировом потреблении 50% всех систем отопления оснащены насосами этой марки. Под городом Истра в России открыто дочернее предприятие датского концерна Grundfos.
Выпускаются аппараты с сухим и мокрым ротором. Сухие системы оснащены дополнительным вентилятором для охлаждения двигателя, шумно работают, устанавливаются в котельных. Для домашней сети предлагается система с мокрым ротором серии UPS. Эти устройства выпускаются только в Германии и Сербии. Есть много признаков, по которым можно обнаружить подделку. Настоящий насос от производителя не может стоить дешевле 130-150 долларов.
Прибор работает до 10 лет без ремонта при условии соблюдения режима эксплуатации. При самостоятельной установке прибора нужно выдержать его в помещении не менее суток. Монтируют циркуляционный насос только на горизонтальном участке трубопровода. Подключение трехфазное, от отдельной линии.
В линейке изделий для обустройства дома предлагаются многофункциональные насосы разной мощности Magna и насосы с автоматической настройкой Alpha. Прибор сам подстраивается под заданный режим, снижает параметры ночью, и когда в доме нет жильцов, экономит энергию.

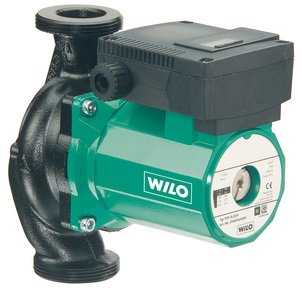

Описание насоса Wilo
Циркуляционные насосы Wilo производства Германии используются для перекачки жидкости в водных магистралях, отопительных системах, в технических процессах.
Модели насосов для отопительных систем собраны в серии и обеспечивают любую потребность, изготавливаются в сухом и мокром исполнении. Перечислим серии, предлагаемые производителем:
Star, модификации RS, RSD, Z;
TOP – Z, D, S;
Yonos – Pico, Maxo;
Stratos – Pico, Eco-St.
Оборудование не уступает по качеству датскому, но может работать в диапазоне температур от 120 до -10⁰С. Одна установка может обеспечить циркуляцию контура отопления 750 м². Насосы создают напор 2,2 – 12 метров. В зависимости от мощности аппарат весит 2,2 — 8 кг. Работает устройство бесшумно.
Насосы Wilo подходят для отопительных систем с радиаторами, для горячего водоснабжения. Срок эксплуатации оборудования без ремонта заявлен 8 лет для мокрого исполнения.
Качественные насосы для отопления — видео
glav-dacha.ru
грамотное бесперебойное отопление и технические характеристики
Циркуляционный насос для систем отопления — это очень удобно и практично. Если же установить циркуляционный насос в обратную магистраль, то это поможет значительно снизить расходы. Действительно, благодаря ему в котёл тепло поступает гораздо быстрее, а также и менее остывшим. Для того чтобы было как можно больше эффекта от такого оборудования необходимо тщательно изучить все характеристики.
Общие и основные характеристики циркуляционных устройств систем отопления
В основном во всех системах отопления используются циркуляционные насосы, они помогают осуществлять подачу жидкости, их устанавливают внутри корпуса. Общими и основными параметрами таких изделий являются:

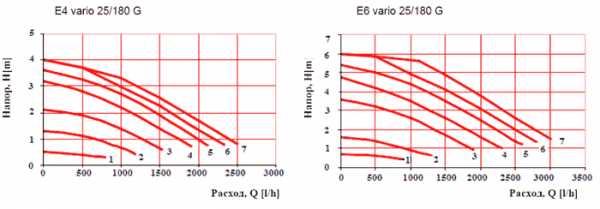

Производительность — она показывает, какой объем жидкости циркуляционный насос сможет пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления магистрали.

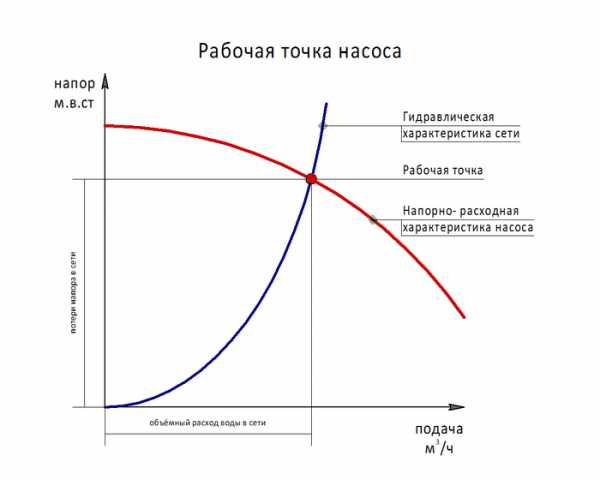

Напор — по-другому гидравлическое сопротивление. С помощью неё определяется максимальная высота, на которую насос поднимет весь столб воды.
Присоединительные размеры — подбирают обычно следующим образом: следует произвести подбор с учётом диаметра подключаемых труб отопления, а также длины корпуса.
Максимальная температура. Главной задачей таких насосов является то, чтобы перекачивать нагретый теплоноситель. Лучше выбрать устройство, которое может выдерживать максимальную температуру до 110 градусов.
Производитель — этот параметр также немаловажен в работе. Лучше всего покупать продукцию известных поставщиков.
Выбор циркуляционного насоса — правила?
Когда вы получили требуемые параметры нужной продукции можно приступать к выбору модели. Может показаться, что чисто теоретически подойдёт совершенно любой насос, который ничуть не уступает техническим характеристикам уже рассчитанных. Необходимо при выборе учесть следующие рекомендации от специалистов:
Следует постараться как можно лучше изучить модель, которая вам понравилась. Выбрать насос лучше всего тот, у которого рабочая точка обычно располагается ближе всего к графику.
Нужно выбирать насос не с очень высокими характеристиками, так как он будет потреблять излишнюю не нужную электроэнергию, а также создаст излишний шум.
Рассчитывать производительность следует из максимальной нагрузки при самой низкой температуре на улице. Если же вам кажется, что насос потребляет слишком много энергии, то подберите менее мощный.
В настоящее время у всех современных устройств есть три скорости. Благодаря их переключению можно оптимизировать работу всей системы отопления.

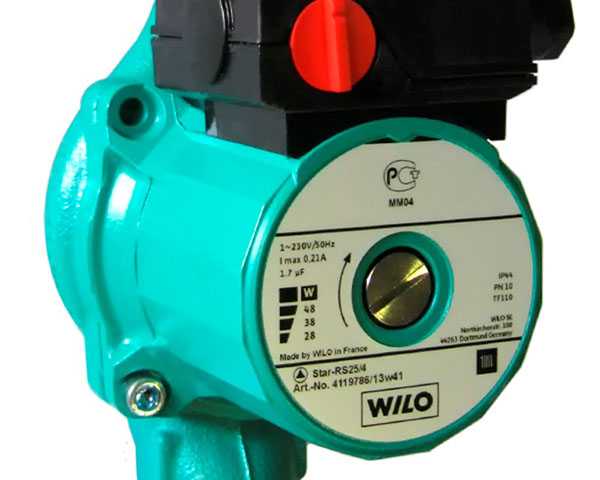

Характеристики циркуляционных насосов для отопления Вило
Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.
Преимущества Wilo
Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.
Преимущества оборудования Вило:
Трехступенчатая регулировка оборотов благодаря ручному переключателю.
Противокоррозионное покрытие корпуса насоса.
Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
Доступная цена.
Особенности насосов Вило TOP-S
Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Технические характеристики:
Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
Труба соединяется с помощью фланца или же резьбы.
Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
Три скорости переключения.
Расширены функции сигнализации, двигателя и индикации.
Термоизолирующий кожух.
Плюсы и минусы Вило
Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку, её почти невозможно отличить от настоящей. Оборудование пользуется спросом благодаря следующим преимуществам:
Эти устройства долговечны.
Имеется несколько ступеней защиты.
Есть возможность ручного переключения оборотов двигателя.
Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40
Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:
Up — обозначение типа оборудования;
S — переключатель скоростей насоса;
25 — диаметр трубы, в мм;
40 — наибольший показатель напора.
Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.
Технические характеристики устройства:
Присоединение трубы — G 1 1/2;
Максимальный рекомендуемый подъем — 2,45 м;
Диаметр патрубков — 25 мм;
Напор — до 4 м;
Общая мощность — 25/35/45 Вт;
Вес — 2,6 кг;
Наибольший расход устройства —3,5 м3/ч;
Монтажная длина — 180 мм;
Максимальное рабоче давление — 10 бар;
Питание — 230 В.
Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.
Оцените статью: Поделитесь с друзьями!
kotel.guru
Самый маленький циркуляционный насос для отопления: обзор дешевых приборов
Обеспечение частного дома теплом – это одна из важных задач, которая стоит перед его владельцем в холодное время года. Не все имеют возможность подключиться к центральному отоплению, поэтому автономные системы теплоподачи пользуются большой популярностью у жителей индивидуальных домов. Для обеспечения бесперебойной подачи тепла рекомендуется использовать циркуляционный насос для отопления, поскольку даже самый маленький прибор способен принести пользу.
Предназначение циркуляционного насоса

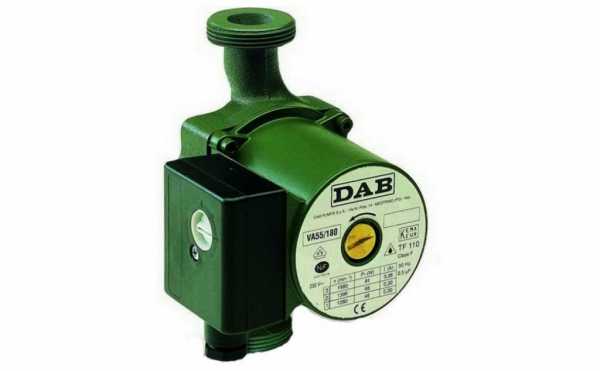

Циркуляционный насос DAB EVOSTA.

Циркуляционный насос EVOSTA для систем отопления.
Корректная работа отопительного оборудования заключается в постоянном движении теплоносителя по трубопроводу. В том случае, если этого не происходит, обогрев дома невозможен. Перебои с подачей энергии для работы отопления приводят к охлаждению помещения. При длительном отсутствии подачи обогрева трубы перемерзают, вследствие чего – лопаются. Восстановление системы отопления – это хлопотно и дорого
Проблема с подачей электроэнергии актуальна для домов, находящихся в сельской местности. Обильные снегопады приводят к авариям на электрических подстанциях, а устранение таких ситуаций происходит не так быстро. Ввиду таких обстоятельств в первую очередь страдают жильцы частных построек. Во избежание подобных ситуаций многие владельцы индивидуальных домов стараются обеспечить себя автономным оборудованием. Однако для запуска системы отопления требуется много энергии, а установка мощной системы для выработки электричества стоит дорого.
Наиболее оптимальным и дешевым вариантом для сохранения бесперебойной работы отопительной системы является установка маломощных циркуляционных насосов, работающих от автомобильного аккумулятора или солнечной батареи.
Такой прибор может устанавливаться также для экономии электроэнергии, поскольку имеет низкое энергопотребление для подогрева воды в трубах отопления. Кроме того, насосы устанавливаются для равномерного распределения тепла в двухэтажных частных домах.
Виды и устройство циркуляционных насосов

Конструкция циркуляционного насоса.

Принцип работы циркуляционного насоса.
Структура циркуляционного насоса достаточно проста:
корпус;
ротор;
вал с лопастями.
При помощи ротора двигатель запускается, прибор забирает воду из емкости и направляет ее по трубопроводу. Вода движется благодаря центробежной силе и равномерно распределяется по всей системе.
Циркуляционные бытовые приборы делят на два основных типа:
сухие;
мокрые.
Циркуляционный насос с сухим ротором.

Циркуляционный насос с мокрым ротором.
Особенность сухого типа заключается в том, что ротор не соприкасается с водой. Такие устройства сильно шумят, поэтому их лучше устанавливать далеко от жилых помещений. Вместе с тем такого типа приборы считаются более эффективными и способны перекачивать внушительные объемы воды.
При использовании сухого насоса следует тщательно следить за чистотой помещения, где он расположен. При работе прибор создает воздушные вихри, которые подхватывают пыль и соринки. Мелкие частицы, оседая, попадают вовнутрь и повреждают уплотнительные кольца, что нарушает герметичность и выводит из строя всю отопительную систему. Несмотря на то, что все детали защищены тонким слоем водяной пленки, не стоит пренебрегать рекомендациями о регулярной влажной уборке.
В отличие от сухого типа мокрые насосы так называются из-за того, что ротор с лопастным колесом находится непосредственно в воде. Такие приборы стоят дешево и неприхотливы в эксплуатации. Приспособления мокрого типа отлично подходят для небольших отопительных система, не создают такого большого шума, легко ремонтируются, а параметры их настройки несложно корректировать.
Основным недостатком мокрых насосов является низкая производительность. Вместе с тем, модели современные оснащены автоматикой, благодаря которой можно регулировать уровень мощности. Также устанавливать режим работы можно путем ручного переключения, что экономит расход электроэнергии.
Преимущества циркулярных насосов

Циркуляционный насос на 12 вольт.
Самые маленькие циркуляционные насосы для отопительной системы мощностью 12 вольт пользуются особым спросом у владельцев частных домов. Это обусловлено определенными плюсами и особенностями характеристик таких приборов:
плавный пуск;
электронная стабилизация скорости вращения;
износоустойчивость благодаря отсутствию трущихся деталей;
не вибрирует;
установлена защита от перегрева;
универсален.
Циркулярные приборы применяются не только для улучшения качества отопления, но и в хозяйстве:
для полива и орошения растений на приусадебном участке;
при обслуживании бассейнов;
в устройстве фонтанов.
При выборе насоса не стоит руководствоваться только стоимостью, ведь хороший прибор не может стоить дешево. Самыми качественными считаются приспособления немецкого, итальянского и польского производства. Можно отдать предпочтение и отечественным изготовителям, но следует отметить, что качественные российские насосы в основном выпускаются для промышленности.
rusolymp.ru
Циркуляционный насос для системы отопления
Насос циркуляционный для отопления – это небольшой прибор, который устанавливается в систему трубопровода отопления. Он способствует перегону теплоносителя по всем веткам отопления, тем самым, обеспечивая циркуляцию горячей воды.
Есть большое количество таких насосов, они бывают «сухие», «мокрые», исходя из того, соприкасаются с водой или нет. У каждого вида свои особенности и преимущества, главное – правильно подобрать к конкретному строению, в которое будет устанавливаться насос. Например, для частных домов, лучше всего подойдут «мокрые» насосы, они не шумят, в отличие от «сухих», а для частного дома это один из важных показателей, согласитесь. К тому же, из плюсов можно отметить надёжность и небольшие размеры насоса, а также экономичность и долговечность. Всё это идеально подходит для небольшого коттеджа или иной конструкции.

Насос циркуляционный для отопления
Плюсы насосов «мокрого» типа:
Бесшумность.
Длительный срок эксплуатации.
Простота в настройках.
Низкое потребление электроэнергии.
Компактные размеры.
Небольшой вес.
К недостаткам относится низкий КПД, не превышающий 50%, что ограничивает область использования, поэтому такие циркуляционные насосы для систем отопления подходят только для небольших домов и коттеджей.
Насосы «сухого» типа. Основное преимущество насосов «сухого» типа — это высокий коэффициент полезного действия, он составляет около 80%. Но уровень шума настолько высок, что устанавливают их только в отдельных помещениях , да ещё и желательно сделать шумоизоляцию. Насосы данного вида подходят для обогрева больших помещений, многоэтажных зданий.
Какой насос выбрать?
При выборе насоса нужно учитывать:
климатические условия;
насколько утеплено здание;
качество теплоизоляции пола и потолка;
герметичность окон и дверей;
размеры здания.
Только учитывая эти пункты, можно правильно выбрать насос циркуляционный для отопления, а от этого будет зависеть и качество отопления. При помощи специальных вычислений определяется объём и температура теплоносителя, которым чаще всего является вода.
Рекомендуем к прочтению:

График расчета циркуляционного насоса
При выборе модели нужно тщательно изучить её технические характеристики, желательно, чтобы они были немного ниже максимальных, это поможет избежать холостой работы насоса. Тем более, что при недостаточной загрузке они начинают издавать шум в тепловой магистрали, а это нежелательно.
Преимущества использования циркуляционных насосов
Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:
равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
есть возможность регулировать систему;
Циркуляционный насос со встроенным регулятором напора
использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;
Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме
большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.
Материалы, используемые при производстве циркуляционных насосов
То, из чего создан циркуляционный насос для отопления, тоже очень важно, так как это отражается на качестве его работы, длительности эксплуатации, да и на стоимости. Так как контакт с водой имеет довольно таки негативное влияние на детали и узлы насоса, то производители их начали использовать высокопрочные материалы, которые могут противостоять воде даже высокой температуры.

Составные части теплонасоса
Например, таким материалом может быть керамика. В некоторых моделях ротор и подшипники керамические, благодаря чему они достаточно прочные и имеют большой срок эксплуатации. Ну и, конечно, они не боятся воды, так как керамика не подвержена образованию ржавчины, коррозии и других неприятностей. Ещё один плюс — это бесшумная работа таких деталей.
Обычно, средний гарантийный срок работы циркуляционных насосов составляет 10 лет. Но для этого необходимо строго выполнять все условия их эксплуатации, иначе никто гарантий не даст.
Какие же главные требования для успешной работы насосов? Они просты. Это и правильный подбор насоса, если в большое помещение будут установлены циркулирующие насосы для отопления, предназначенные для небольших объёмов, то хорошей работы ожидать от них не следует, соответственно, они не будут справляться и быстро выйдут из строя. Тоже относится и к насосам для больших зданий, которые стоят в маленьких домах, они будут работать вхолостую, не выполняя полного своего объёма, что также приведёт к неполадкам.

График подбора оптимального насоса для системы отопления
Необходимо выполнять правильное и качественное устройство циркуляционного насоса для отопления, причём желательно, чтобы это делал специалист-профессионал, тогда прибор будет работать исправно и прослужит долгое время. Некоторые условия:
Рекомендуем к прочтению:
Недопущения нахождения воздуха внутри отопительной системы.
Правильно подобранный и подготовленный теплоноситель.
При соблюдении этих простых требований, циркуляционный насос будет работать исправно и качественно, не доставляя каких-либо неудобств для пользователей.
Нюансы использования циркуляционных насосов
Современный циркуляционный и рециркуляционный насос для отопления для небольших домов производят довольно малых габаритов, по сравнению в предыдущими, но при этом, они достаточно эффективны и хорошо перегоняют теплоноситель по разветвлённым и длинным трубам, в которые, к тому же, врезаны радиаторы отопления, котёл, бойлер и иные сантехнические приборы.
Что важно, это небольшое потребление электроэнергии, хотя можно подумать, что наоборот — насос для хорошей работы должен потреблять много энергии.
Но это не так. Дело в том, что основная часть приборов потребляет электричество не больше, чем обычная лампочка, и это факт. Кроме того, есть такие приборы, которые очень экономично используют электроэнергию, мощность потребления может составить всего 6-8 Ватт.
При использовании системы «тёплый пол» появилась возможность установить специальные циркуляционные насосы, созданные именно для данного вида отопления. Они отличаются мощностью, которая больше, чем у обычных, так как у системы «тёплый пол» больше отводов, в которых теряется напор воды или давление. Тем более, что здесь создаётся небольшой температурный перепад.
Нужно учитывать тот факт, что во всех помещениях, где установлена система «тёплый пол», нужно устанавливать насос. Это достаточно затратно.
В данное время, самыми эффективными являются системы отопления с насосной циркуляцией. У них и высокое качество теплоотдачи, а самое главное, хороший КПД, что позволяет одинаково качественно отапливать все помещения в здании. А также они достаточно экономичны, как показывают отзывы, а это тоже немаловажно для многих, особенно для тех, кто живёт в частных домах.
otoplenie-doma.org
Насос циркуляционный для систем отопления: характеристики, правила выбора

Использование насоса циркуляционного для систем отопления значительно улучшает их эксплуатационные характеристики. Кроме того, такие насосы, благодаря которым нагретая котлом вода поступает во все элементы отопительных систем значительно быстрее и менее остывшей, позволяют экономить на энергоносителях (электричестве, топливе для котла). Эффективность применения циркуляционных насосов в составе отопительных систем во многом зависит от правильности выбора такого оборудования, делаемого на основе его технических характеристик.

Циркуляционные насосы для отопления

Виды и основные характеристики

Прежде чем разбираться в том, какие имеют циркуляционные насосы для систем отопления технические характеристики, следует познакомиться с различными типами такого оборудования. По конструктивному исполнению выделяют циркуляционные насосы:

с «мокрым» ротором;

с «сухим» ротором.

Особенность конструкции устройств первого типа заключается в том, что подвижные элементы их роторного узла постоянно находятся в контакте с перекачиваемой средой, что обеспечивает не только их смазку, но и эффективное охлаждение. Кроме того, работа такого оборудования, ротор которого постоянно находится в жидкой среде, отлично поглощающей все вибрации, характеризуется минимальным уровнем шума. Достоинствами циркуляционных насосов с «мокрым» ротором также являются компактные размеры, простота в установке и техническом обслуживании. Если говорить о недостатках подобных гидромашин, то к наиболее значимым из них относится невысокий КПД.

Конструкция циркуляционного насоса с «мокрым» ротором

В циркуляционных насосах с «сухим» ротором, как становится понятно уже из их названия, элементы роторного узла не контактируют с жидким теплоносителем, что наделяет такие устройства как достоинствами, так и недостатками. Наиболее значимыми преимуществами гидромашин данного типа являются высокая производительность и КПД, доходящий до 80%. Циркуляционными насосами с «сухим» ротором оснащают мощные тепловые станции и отопительные системы промышленного назначения, в бытовых системах отопления, как правило, их не используют. Среди недостатков гидромашин с «сухим» ротором обычно называют достаточно высокую шумность, а также сложность установки и обслуживания.

Устройство циркуляционного насоса с «сухим» ротором

Технические возможности и условия эксплуатации насосов циркуляционных для систем отопления определяются целым рядом характеристик.

Производительность

Этот параметр указывает на количество жидкости, которую устройство в состоянии перекачать за единицу времени своей работы. Единица измерения данного параметра – м³/час.

Напор

Напор также называют гидравлическим сопротивлением. Величина напора, формируемого циркуляционным насосом, измеряется в метрах или дециметрах водяного столба.

Для перекачки увеличенного объёма теплоносителя применяются сдвоенные циркуляционные насосы

Напряжение питания

От этого параметра зависит тип электрической сети (одно- или трехфазной), к которой можно подключать насос. Естественно, что для установки в системах отопления жилых домов следует выбирать гидромашины, работающие от электрической сети питания с напряжением 220 В.

Потребляемая мощность

Данная характеристика зависит как от конкретной модели насосного оборудования, так и от режима, в котором оно работает. Многие модели циркуляционных насосов, предназначенных для бытовых систем отопления, могут обеспечивать несколько скоростей перекачивания воды. На корпусе таких насосов, как правило, имеется специальная табличка, на которой указаны потребляемая мощность и сила тока, соответствующие каждому из режимов работы. Преимущественное большинство циркуляционных насосов для бытовых систем отопления характеризуются потребляемой мощностью, находящейся в интервале 50–70 Вт.

Таблица 1. Основные параметры и особенности выбора циркуляционных насосов для отопления

Максимальная температура теплоносителя

Выбирая циркуляционный насос для системы отопления по данному параметру, следует отдавать предпочтение моделям, рассчитанным на работу с рабочей средой, температура которой может доходить до 110°.

Размерные параметры

Сюда относятся такие характеристики, как диаметр резьбовой части монтажных элементов насосного оборудования и монтажная длина его корпуса. Большая часть циркуляционных насосов, используемых в бытовых системах отопления, просто врезается в трубопровод и соединяется с его элементами при помощи накидных гаек – «американок». Достаточно часто как сами гайки, так и патрубки для подсоединения устройства к трубопроводной системе уже входят в его заводскую комплектацию. Наиболее распространенными монтажными диаметрами циркуляционных насосов, используемых для оснащения бытовых систем отопления, являются 1 и 1,25 дюйма (25 и 32 мм соответственно). Монтажная длина бытовых циркуляционных насосов может составлять 130 или 180 мм.

Все размерные параметры насоса указываются в его техническом паспорте

Класс защиты электрической части

Большинство современных моделей циркуляционных насосов для бытовых систем отопления по международной классификации соответствуют классу защиты IP44. Насосное оборудование данного класса производители обеспечивают защитой от попадания в его внутреннюю часть твердых инородных частиц, размер которых превышает 1 мм. На это указывает первая цифра 4 в маркировке. Следующая цифра 4 в обозначении класса защиты обозначает, что электрическая часть оборудования застрахована от капель жидкости и брызг, летящих под любым углом.

Максимальное давление жидкости на выходе

На корпусе многих моделей циркуляционных насосов можно встретить информацию о данной характеристике. Как правило, у бытового оборудования этот параметр не превышает 10 бар. С практической точки зрения он ни о чем говорит, гораздо важнее такие характеристики, как напор и производительность.

Торговая марка и компания-производитель

При выборе циркуляционных насосов для систем отопления (впрочем, как и любых других технических устройств) лучше отдавать предпочтение продукции известных производителей, которые более серьезно относятся к вопросам качества и предоставляют надежные гарантии.

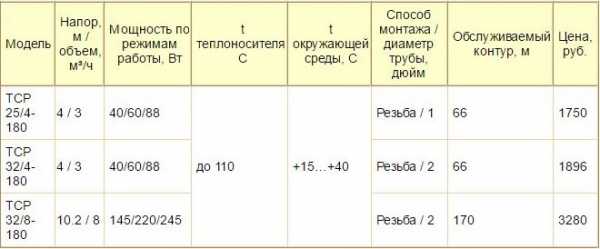

Таблица 2. Некоторые модели циркуляционных насосов российской компании «Инсэл»

Таблица 3. Некоторые модели циркуляционных насосов международной компании NeoClima

Технические характеристики циркуляционных насосов для систем отопления, как правило, внесены в обозначение их моделей. По таким обозначениям, в частности, можно сразу определить следующие параметры: создаваемый устройством напор жидкости, диаметры его всасывающего и нагнетательного патрубков, монтажную длину.

Правила и особенности выбора

Приступать к выбору определенной модели циркуляционного насоса следует только после того, как будет спроектирована отопительная система и станет известна суммарная длина ее замкнутого контура. Кроме длины контура системы отопления, на выбор циркуляционного насоса оказывает влияние и количество радиаторов, которыми она будет оснащена. Только после получения всех этих данных можно с высокой точностью определить, какую производительность должен иметь циркуляционный насос и какой величины напор теплоносителя в системе он должен обеспечивать. Производительность циркуляционного насоса для системы отопления очень важно рассчитывать, исходя из самой низкой температуры на улице, когда насосное устройство будет работать с максимальной нагрузкой.

Выбирая циркуляционный насос для системы отопления по характеристикам такого устройства, можно ориентироваться на следующие рекомендации от опытных специалистов.

Если при выборе циркуляционного насоса вам подошли и понравились сразу несколько моделей, предпочтение следует отдать той из них, технические характеристики которой точнее всего соответствуют расчетным значениям, полученным при проектировании системы отопления.

Нежелательно выбирать циркуляционный насос со слишком большим запасом по производительности и создаваемому напору теплоносителя. Такое устройство, расходуя только часть своей мощности, будет потреблять значительное количество электроэнергии, и создавать излишний шум при работе.

Лучше приобретать те модели циркуляционного насоса, режимы работы которых можно регулировать. Использование таких устройств со специальным переключателем на корпусе позволяет оптимизировать работу всей системы отопления в целом.

Циркуляционные насосы, если они правильно подобраны и установлены, позволяют сделать работу отопительных систем более эффективной, а также снизить расходы на обогрев помещений.

Оценка статьи:
Загрузка…
Поделиться с друзьями:

met-all.org
Как выбрать циркуляционный насос для отопления
Циркуляционные насосы представляют собой составляющую систем отопления, основная функция которой перекачивание негустой жидкой однородной массы. Благодаря равномерному передвижению теплоносителя по системе трубопровода, тепло равномерно распределяется, способствуя улучшению показателей его работы.
Данному оборудованию свойственно не только круговое движение жидкой массы внутри отопительной системы трубопровода, но и рециркуляционный режим. При расчете параметров в учет берутся потери на трение и сопротивление отопительной жидкости.
Конструктивно их можно описать следующим образом:
Корпус, к которому присоединена улитка;
К последней присоединяют контурные трубы;
Внутри корпуса расположен электродвигатель с управляющей платой и клеммами, к которым подсоединяют электропровода;
Ротор с крыльчаткой, который вращается и передвигает теплоноситель, засасывая его с одной стороны и нагнетая в контурные трубы с другой, создавая определенное разряжение на входе циркуляционного оборудования и необходимое давление на выходе.
Преимущества использования:
равномерное теплораспределение, способствующее хорошему и качественному обогреву одинаково во всех помещениях;
возможность регулирования отопительной системы;
автоматическое обеспечение бесперебойной работы циркуляционного оборудования в установленном режиме;
возможность 50% экономии электроэнергии благодаря настройке определенных параметров;
контроль вращения ротора для обеспечения требуемой температуры;
функциональность работы с любой жидкостью-теплоносителем;
тишина и КПД: «Мокрые» — более тихие и идеальны для небольших сооружений, «сухие» обладают высоким КПД и хороши для сооружений побольше;
необходимый напор обеспечивает рабочую исправность всей техники;
длительный эксплуатационный срок;
универсальность для практически любых отопительных систем;
необходимость данного прибора для нормальной работы и функционирования систем отопления скрытого типа, так как естественная циркуляция жидкой массы невозможна по тонким трубам.
Принцип работы – роторы с закрепленными на них лопатками создают давление жидкого теплоносителя. Обычно, конструктивно в корпусе действует 1 ротор, но возможны конструкции и с 2-мя роторами. Главное условие работы прибора – отопительная система не должна иметь внутри воздуха.
Типы насосов
По конструктивному выполнению рабочей части циркуляционный прибор классифицируется на насосы с мокрым и сухим ротором. Проектирование прибора мокрого типа предполагает расположение ротора с рабочим колесом в теплоносителе. Конструкция корпуса такова, что специальные зазоры способствуют попаданию жидкой массы, благодаря постоянному движению которой мотор охлаждается, а движущиеся детали смазываются.
У таких приборов отсутствует сальник. При роторном вращении происходит постоянное движение теплоносителя через гильзу. Рекомендуемое расположение насоса — горизонтальное, что будет препятствовать образованию воздушных пробок.
Благодаря постоянному расположению всех частей прибора в теплоносителе происходит поглощение вибрационных шумов, что объясняет бесшумность насосов мокрого типа. Для проверки рабочего состояния и правильности роторного вращения используют спецприспособление или определяют на глаз, вскрыв заднюю пробку.
Конструктивно приборы мокрого типа классифицируются на обычные – для отопительных систем, и специальные – для подачи горячей водой с учетом появления минеральных отложений.
Преимущества:
Бесшумность работы;
Долгий эксплуатационный срок;
Простая настройка;
Низкое электропотребление;
Компактность;
Легкость.
Минус — низкий КПД, способствующий ограничению области применения приборов данного типа.
В сухом роторе теплоноситель не омывает его и движущиеся его составляющие не смазываются. Главное достоинство — перекачивание большого объема теплоносителя благодаря более мощному двигателю. Возможны модели со сплошным валом, где имеется мотор с крыльчатками, и с соединением муфтой, что дает возможность заменять на более мощный электродвигатель.
Для предотвращения попадания жидкости между насосом и электродвигателем идет сальник из агломерированного угля или керамики и нержавейки в условиях тяжелой работы. При вращающих движениях между поверхностями образуется тонкая пленка, которая дополнительно герметизирует детали вращения.
Главный плюс — высокий КПД – почти 80%, что подходит для обогрева вместительных сооружений. Минус — высокий уровень шума, требующий установки насоса в отдельном дополнительно шумоизолированном помещении.
Выбор оборудования: необходимые расчеты
Требования к работе насоса в системе отопления:
Производительность – объем перегоняемого теплоносителя, его расход при загруженности прибора на минимум. Чем выше данный показатель, тем лучше. Рассчитывается он по формуле: мощность отопительного котла, деленная на разность температур теплоносителя в трубах подающей части контура (+90 — +95С°) и обратных трубах отопительного контура (+60 — +70 С°). На 10 м длины циркуляционного контурного кольца требуется 0,6 м напора. На обогрев 10 кв. м помещения необходимо 1 кВт котла отопления. При расчете на 1-у секцию радиатора в 200 Вт, то на 10 кв. м устанавливаются 5 секций и запас в 1-2 секции. Насос обязан подводить жидкость ко всем радиаторам сооружения.
Давление — уровень поднятия жидкости насосом в отопительной системе. Измерение производится в м водяного столба или атмосферах.
Рабочие условия — квадратура помещения обогрева, вид и температура теплоносителя, окружающая температура, диаметры составляющих трубопровода. Окружающая температура влияет на объем необходимого тепла, чтобы обогреть строение, и, соответственно, на работу прибора. Перегрев насоса из-за чрезмерной нагрузки — результат неправильного его выбора. При большем диаметре трубопровода, требуется мощный насос для передвижения большего объема жидкости в системе, к тому же если у нее вязкость больше, чем у воды.
Внешние аспекты — размеры прибора, рабочий уровень шума, сложность обслуживания. Поэтому, чем меньше размер и более низкий уровень шума, тем лучше.
Кроме испытываемой нагрузки, во внимание берется постоянство или временность работы насоса. При необходимости только подпитки отопительной системы и небольшой настройки показателей давления можно сделать выбор не очень производительного по мощности прибора.
При работе прибора с контуром естественной циркуляции мощность должна быть большая из-за высокой нагрузки на прибор. Неправильный выбор грозит плохим «продавливанием» отопительной системы и еле теплыми батареями.
Причем, самому прибору грозит перегрев и выход из рабочего состояния. Не рекомендуется установка 1-дюймового прибора в трубы на 1,25 дюйм, используя переходники, которые не могут обеспечить необходимый напор. Небольшая потребляемая электромощность от 50 до 200 Вт имеет значение при режиме — постоянно включен.
Итак, на выбор влияют:
Строение циркуляционного насоса
климатические условия;
теплоизоляция сооружения;
теплоизоляция полового и потолочного перекрытия;
герметичность оконных и дверных конструкций;
размеры сооружения.
По техническим параметрам выбранная модель должна быть чуть ниже максимальных своих возможностей, чтобы прибор не работал вхолостую. К тому же, при недостаточной загрузке появляются нежелательные шумы в тепловой магистрали.
Такой важный параметр, как материал изготовления насоса тоже влияет на качественном выполнении его работы, длительности эксплуатационного срока и цену. Из-за негативности влияния воды на детали и узлы прибора производство насосов применяет высокопрочные материалы, способные противостоять даже кипятку.
Например, керамические ротор и подшипники отличаются прочностью и длительным сроком эксплуатации, не подверженность коррозийным образованиям и бесшумностью работы.
В среднем эксплуатационный срок — 10 лет, требующие строгого выполнения всех условий эксплуатации насоса.
Основные условия правильного и качественного обустройства циркуляционного отопительного прибора:
Недопущение наличия воздушных пузырей внутри системы отопления.
Правильно выбранная и запущенная отопительная жидкость.
Производители и цены
Производство циркуляционных насосов осуществляется несколькими фирмами, для которых качество и надежность – главные составляющие их успеха. Наибольшую известность приобрели Grundfos, ELSOTHERM, Speroni, Wester, Wita, Pedrollo, WILO и DAB, основополагающий фактор работы которых – это переход на автоматизированные производственные процессы по максимуму, что, главным образом, влияет на получение высококачественной продукции.
При одинаковых характеристиках продукция различных производителей отличается степенью надежности и длительностью эксплуатационного срока. Много на рынке по продаже систем отопления китайских подделок и продуктов. Бренды Grundfos и WILO отличаются высокой степенью надежности и очень низким уровнем шума своей работы.
Чтобы удостовериться в их рабочей активности на слух, следует подойти поближе на 5-10 см от прибора или приложить к насосному оборудованию руку. Годы их работы не требуют особого проявления внимания по отношению к ним. Единственный минус — высокая стоимость – в 2 раза выше, чем другие менее популярные бренды.
Другие производители предлагают среднюю по стоимости и качеству продукцию. Отличаются хорошей работой при редком возникновении каких-либо проблем. Отзывы о китайской продукции мало различаются: со временем уровень шума у изделий повышается, возможно разбалтывание ротора или насосы выходят из строя в результате сгорания.
Срок их эксплуатации от 2-х месяцев до 2-х лет. Единственный плюс – маленькая стоимость. Строго не рекомендуется приобретать китайские помпы.
Для примера, рассмотрим модель GRUNDFOS UPS 25−40. Значение 40 — высота подъема отопительной жидкости на 4 м — это 0,4 атм. давления, главный показатель при выборе насоса. Значение 25 – 1-дюймовое сечение подсоединяемых труб (25 мм).
Стандартные сечения присоединяемых труб — 25 мм и 32 мм. На приборе может быть указание показателей потребляемой энергомощности в различных рабочих режимах, число оборотов и направленость роторного движения и жидкости в системе.
GRUNDFOS UPS 25−40
Правила установки
До установки прибора определяется местоположение проведения монтажных работ. Из-за необходимости в периодическом обслуживании следует обеспечить свободный доступ к данному оборудованию. Оптимальный вариант — перед котлом отопления на «обратке».
Это объясняется постепенным накоплением воздуха в верхней части котла и при монтаже прибора на подаче воздушные образования будут вытягиваться из котла и образовывать вакуум, который приведет к закипанию завоздушенной части. Монтаж перед котлом обеспечит вталкивание жидкости в котел без появления воздушных пробок.
Помимо этого, такой монтажный способ обеспечит работу насосного оборудования при более низком температурном режиме, что будет способствовать продлению эксплуатационного срока насоса. Так как на обратке температурные показатели жидкости ниже, чем на подаче.
Важно также положение вала прибора строго горизонтально. В противном случае, оборудование будет не полностью покрыто теплоносителем и его производительность снизится на 30%, а возможен и выход из строя из-за перегрева.
На монтажном участке желательна установка байпаса — обводной линии. Необходимость данной установки возникает при возможности электроотключения или поломки насоса, в этом случае естественная циркуляция жидкости производится посредством кранового открытия по главному трубопроводу. Обязательное условие – сечение трубы байпаса меньше сечения основной системной трубы.
Перед прибором требуется установка фильтра грубой очистки для защиты вращающихся деталей от мелких частиц, которые при попадании их на крыльчатку вызывают ее заклинивание и, как результат, сгорание обмотки и поломку насосного прибора.
С обеих сторон оборудования производится установка запорной арматуры, в качестве которой выступают шаровые краны. Их перекрытие позволяет демонтировать или обслужить оборудование, не сливая системную жидкость.
Правильнее использовать обратный клапан вместо 1-ого из шаровых кранов. В этом случае до фильтра грубой очистки производится монтаж шарового крана, после фильтра – сам прибор, а за ним – обратный клапан, который предотвратит выход жидкости из системы с другой стороны насоса. Тогда демонтаж насосного прибора производится при перекрытии только 1-ого шарового крана.
Другая функция обратного клапана – предотвращение противоположного потока давления в магистрали трубопровода, что характерно при длинных стояках на подающей линии. При наличии длинного вертикального стояка, выходящего вверх от котла внутреннее давление системы направленно и вверх, и вниз. Поэтому монтаж обратного клапана не дает давлению частично уйти в “обратку”.
Особенности эксплуатации
Техническое обслуживание требует присутствия квалифицированного персонала, который способен:
производить очистку оборудования от пыли или иных загрязнений;
осуществлять контроль техсостояния прибора;
измерять уровень создаваемого насосным оборудованием шума;
проверить отсутствие протечек;
проверить электроконтакты.
Блиц-советы
Приобретение и монтаж насосного оборудования проходит после проведения расчета всех его параметров;
Для обогрева помещений часто устанавливают «мокрое» исполнение насосного оборудования. Для более продолжительного эксплуатационного срока без его частых ремонтов необходимо регулярное слежение за чистотой воды в трубопроводе;
Расположение вала строго горизонтально;
Стандартное подключение производится к электросети на 220 В и возможная потребляемая мощность оборудования от 25 до 100 Вт;
Работа прибора рассчитана на длительный режим. В случае не эксплуатации системы долгое время работоспособность прибора требует обязательной проверки перед включением;
Указанные на корпусе параметры и маркировки обязательно берутся в учет при приобретении установки.
orcmaster.com
