Отопительный плинтус электрический – что это, виды, свойства, цены, фото

плинтусные радиаторы в системе отопления

Необычная технология отопления, принципиально отличающаяся от привычных систем с радиаторами под окнами, дошла до нас из европейских стран недавно, хотя применяется там более двадцати лет. Название новшества говорит само за себя — тёплый плинтус, спрос на него растет благодаря техническим достоинствам и современному дизайну.

Все про разновидности плинтусного обогрева и особенностях его эксплуатации узнаете, прочитав предложенную нами статью. Мы расскажем о конструктивной специфике и правилах сооружения всех видов плинтусных систем отопления. У нас вы узнаете, где применяется греющий плинтус, какие модели популярны среди потребителей.

Содержание статьи:

Принцип устройства плинтусного отопления

Плинтусный обогреватель — это нагревательный прибор 140 мм в высоту и 30 мм в толщину, который размещают вдоль стен над полом по периметру комнаты.

Представьте, что известный всем нам большой радиатор отопления уменьшили и растянули — упрощенно конструкцию можно описать именно так.

Требуемая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает комнату, но и подсушивает влажный низ стен и углов

Материалы для производства используются самые теплопроводные и, соответственно, дорогие — алюминий, медь, латунь. Внешне термоплинтус представляет собой короб из алюминия, внутрь него помещен греющий элемент — две медные трубки с нанизанными на них латунными, медными или алюминиевыми пластинками (ламелями).

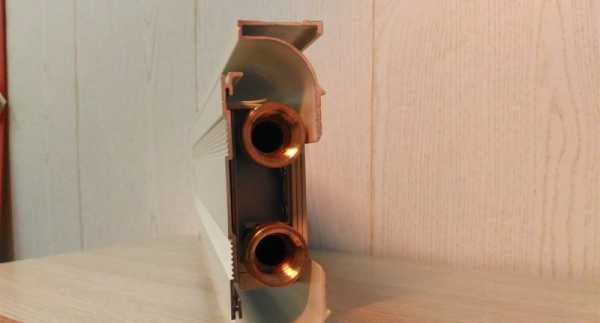

Наружный диаметр трубок — 13 мм, внутренний — 11 мм. Греющие модули стыкуются между собой, стыки соединяются медной пайкой или обжимными гайками, в углах используются специальные поворотные детали — полиэтиленовые или медные

В зависимости от теплоносителя различают жидкостные и электрические теплые плинтусы:

• в жидкостных циркулирует вода или антифриз, на 1 погонный метр приходится 0,34 литра жидкости, диапазон температуры — от 50 до 85 °C, температура задается вручную на коллекторе или автоматически;
• в электрических параллельно подсоединяются ТЭНы, их работа регулируется терморегулятором с встроенным температурным датчиком, определяющим степень нагрева воздуха в помещении.

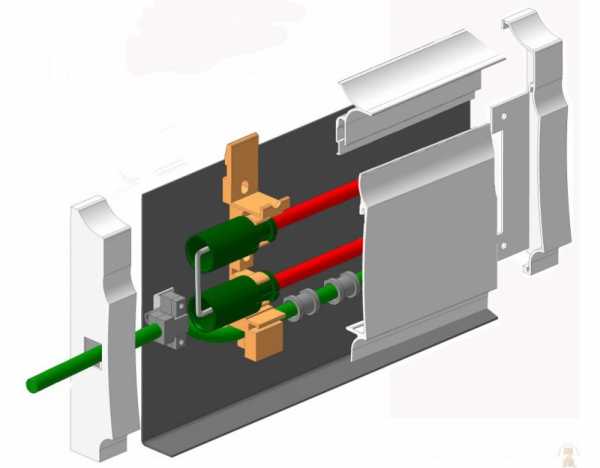

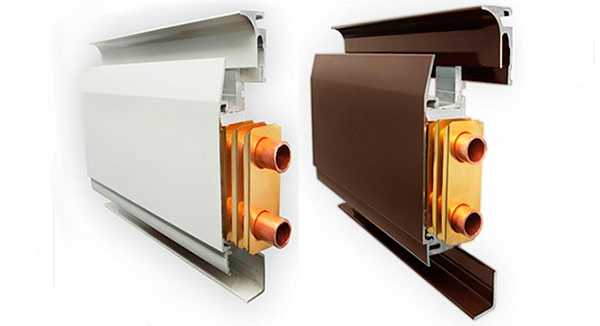

Нагревательные модули надеваются на заднюю алюминиевую пластину, которая крепится к стене непосредственно над полом. Снаружи конструкция закрывается лицевой пластиной — тоже из алюминия.

Теплоноситель подводится от распределительного коллектора. Распределительный коллектор комплектуется счетчиками расхода, кранами (сливными, отсечными), автоматическими воздухоотводчиками, термометрами, манометрами — все это нужно для контроля и регулировки отопительной системы. Безопасный нагрев поверхности плинтуса — 40°С, максимальный — 80°С,  воздух в помещении прогревается до 20-24°С.

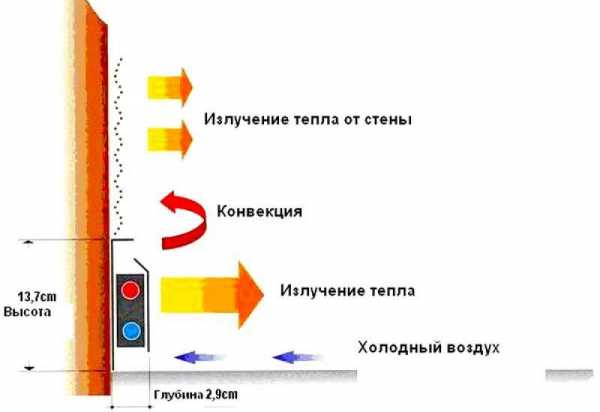

В нижней и верхней частях предусмотрены прорези. Холодный воздушный поток заходит снизу внутрь корпуса, нагревается там, проходя между горячими пластинами, и снова выходит наружу, но через верхнюю прорезь.

В водяном термоплинтусе теплоноситель движется внутри теплообменников по трубкам, а в электрическом функцию теплоносителя выполняет греющий кабель, проложенный аналогично

Производители плинтусного отопительного оборудования заявляют теплоотдачу в пределах 200 Вт на 1 метр длины, но чтобы достичь этого показателя в жидкостной системе, температуру теплоносителя надо поднимать до 65 ºС, а такой нагрев лицевой панели безопасным уже не назовешь.

Галерея изображений

Фото из

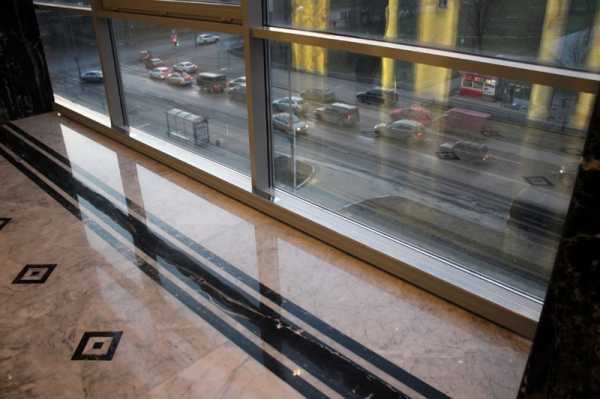

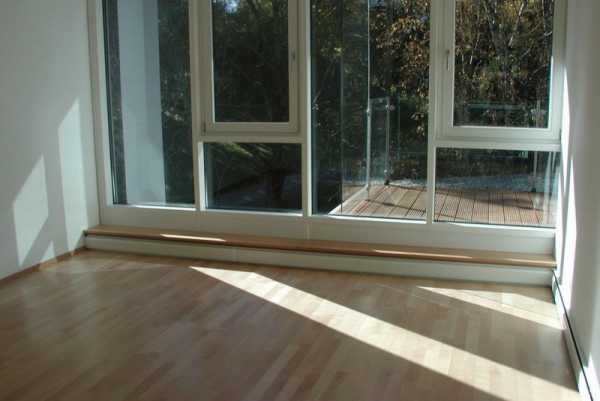

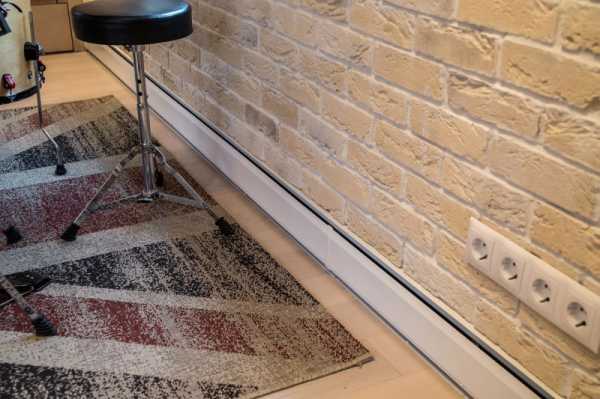

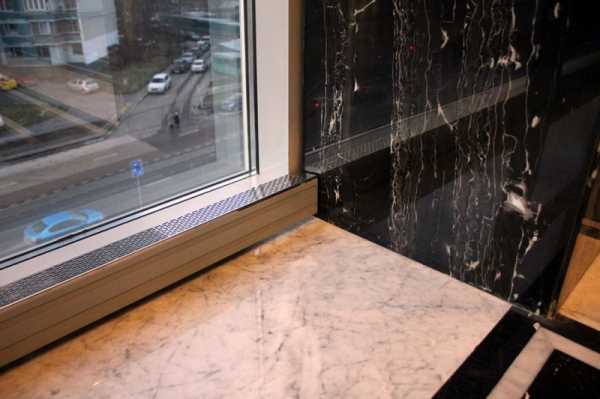

Теплый плинтус — отличное решение для обустройства помещений с панорамным остеклением: пристроенных к дому веранд, лоджий в мансардах, холлов частных домов и присутственных мест

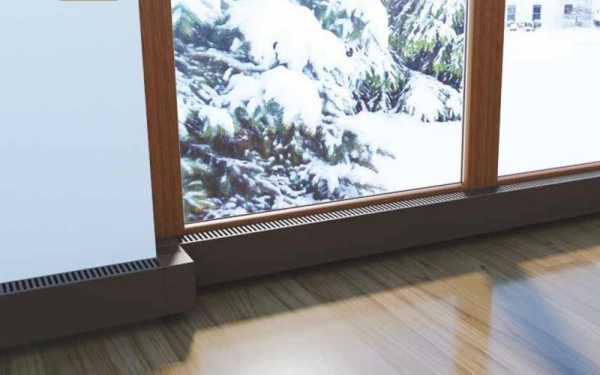

Установка греющего плинтуса позволяет идеально замаскировать наличие отопительной системы

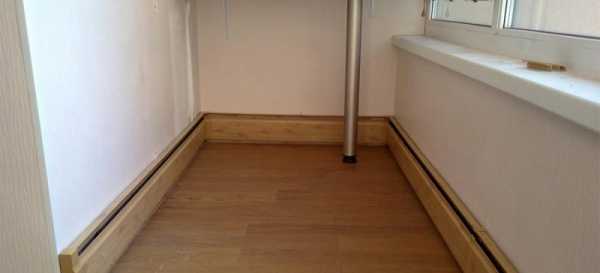

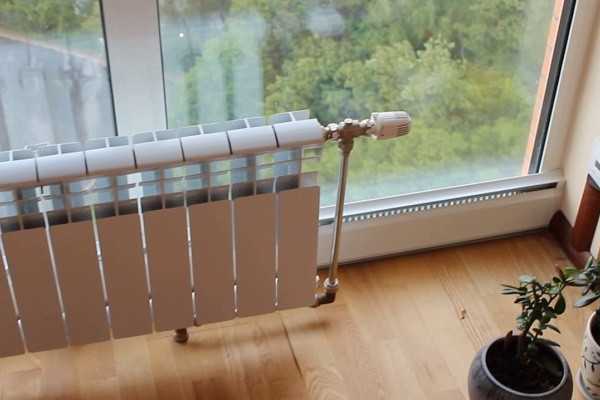

Монтаж теплого плинтуса позволяет убрать радиаторы там, где они действительно будет мешать, но при этом обеспечить помещение теплом

Для установки плинтусной греющей системы нет никаких ограничений. Ее можно монтировать в городских квартирах, загородных домах, торговых, спортивных комплексах, медучреждениях, детских садах

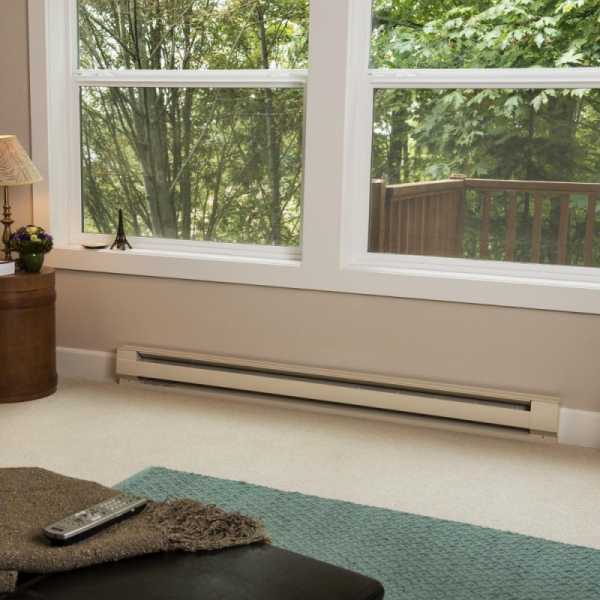

Греющий плинтусный вариант может служить основным источником тепла и применяться в качестве дополнения радиаторного контура

Плинтусный отопительный контур обеспечивает равномерную подачу тепла в помещение, при этом экономно расходует энергию

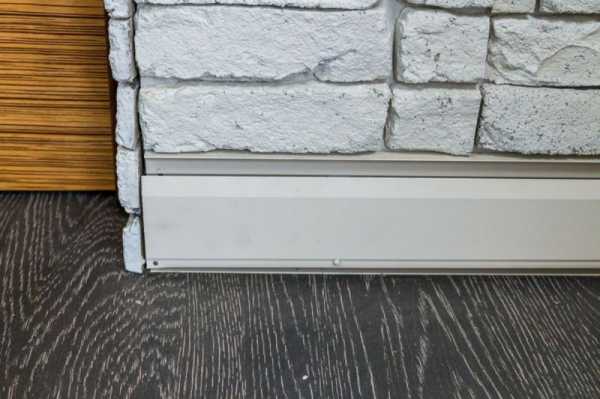

Греющий плинтус идеально вписывается в любое дизайнерское решение, сочетается с деревянными стенами и всеми видами отделки

Плинтусные отопительные контуры занимают минимум пространства, потому активно используются в малогабаритных помещениях, в узких прихожих, на обустроенных лоджиях

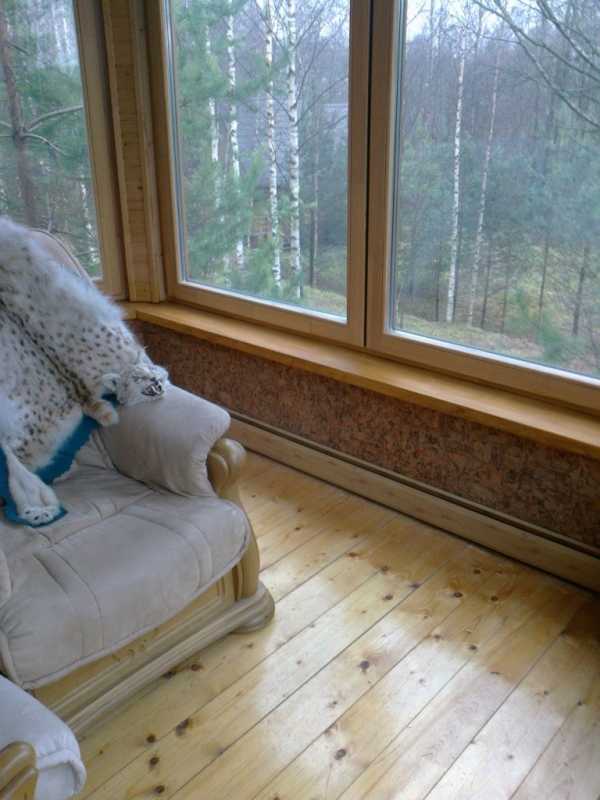

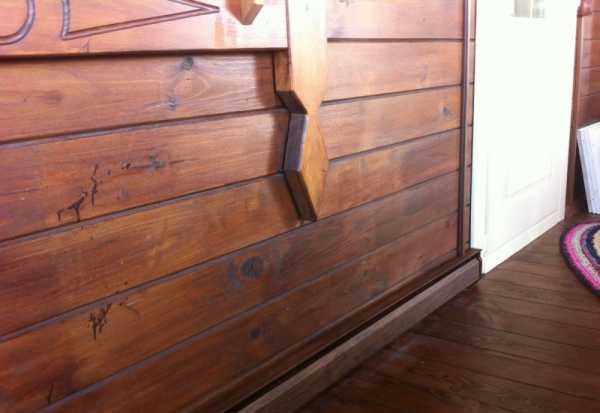

Греющий плинтус в обустройстве веранды

Лучший способ скрыть систему отопления

Безопасный вариант отопительной системы

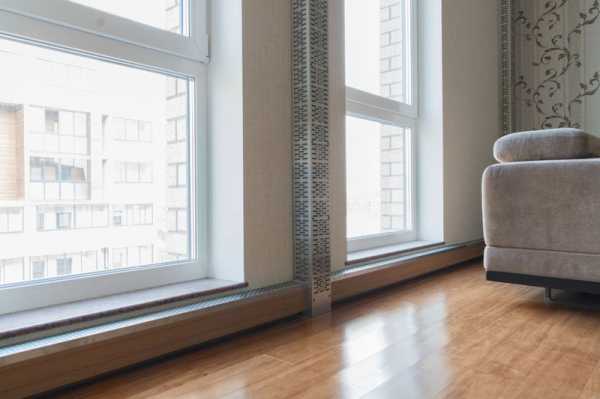

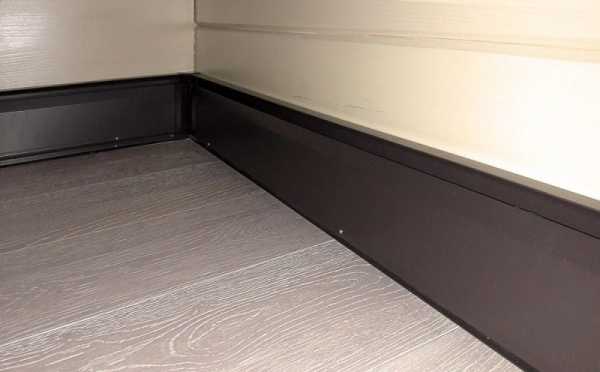

Плинтусная обогревающая система в квартире

Применение в качестве дополнения

Система равномерного распределения тепла

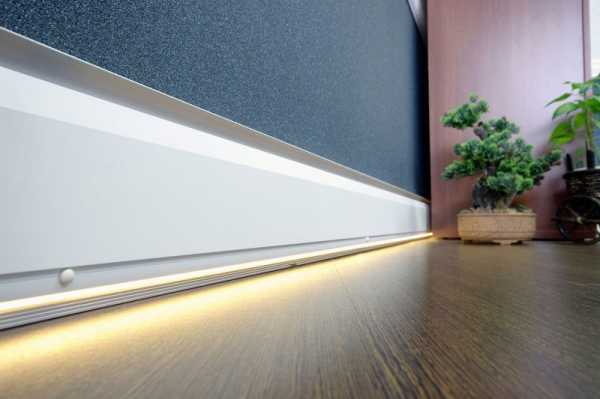

Сочетаемость с любым интерьерным решением

Миниатюрные габариты системы

Особенности плинтусного обогрева

Отопление с момента его изобретения и до сегодняшних дней делится на два вида — конвекционное и панельно-излучающее. В первом случае от горячей поверхности отопительного прибора (радиаторной батареи, конвектора) сначала нагревается воздух, после чего он циркулирует в помещении и постепенно его нагревает.

Во втором случае первоначально греются предметы в помещении, а воздух прогревается от них полезным инфракрасным излучением, не высушивающим воздух, не вытравляющим из него кислород, и этот процесс вторичен.

Среди давних примеров – печи в деревенских домах, изразцовые печи в старинных особняках, в современной интерпретации — полы с подогревом, а вот как быть с плинтусным отоплением и к какому виду отопления его отнести?

Обогрев помещения с применением теплого плинтуса позволяет обеспечить равномерную поставку тепла по высоте и площади обрабатываемого помещения

Обратимся снова к мнению производителей. Они в один голос утверждают, что излучаемое по периметру тепло поднимается от пола к потолку вдоль стен, равномерно их согревает и создает своеобразную завесу от холода, проникающего снаружи. Прогревшись достаточно, они сами начинают отдавать тепло.

На самом деле температура стен на разной высоте колеблется в интервале 26-30 ºС, а чтобы от них шла теплоотдача, поверхность должна быть нагрета значительно сильнее. Следовательно, разговоры об желанном инфракрасном тепле, исходящем от стен, не столько правда, сколько маркетинговый ход.

Плоскости термоплинтусов излучают максимум тепла на уровне ног. Это не просто приятно, но и оптимально для самочувствия и здоровья (+)

Более правильно утверждать, что термоплинтусы — тоже конвекторы с высокой температурой поверхности. Просто помещение более равномерно прогревается от теплых воздушных потоков, как исходящих вглубь комнаты непосредственно, так восходящих вдоль стен. Прогретые стены — гарантия того, что нигде на них вы не обнаружите ни сырости, ни плесени.

Справедливо также заметить, что по мере движения вверх количество тепла уменьшается, и это хорошо. Оно равномерно распределяется в помещении в нижней и средней зонах, в меньшей степени добираясь под потолок. Для людей такой микроклимат считается наиболее комфортным — они не мерзнут и не зябнут, но дышат при этом свежим и прохладным воздухом.

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей.

В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.

Распределительный коллектор равномерно распределяет теплоноситель по отдельным контурам. Его выбор определяется рядом факторов — материалом изделия, пропускной способностью гребенки, давлением, энергопотреблением, возможностью дальнейшего расширения

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя?

Ответом будет такой пример:

1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
3. Температура  на улице зимой — в среднем -10 ºC.
4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м =  3200 Вт  или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

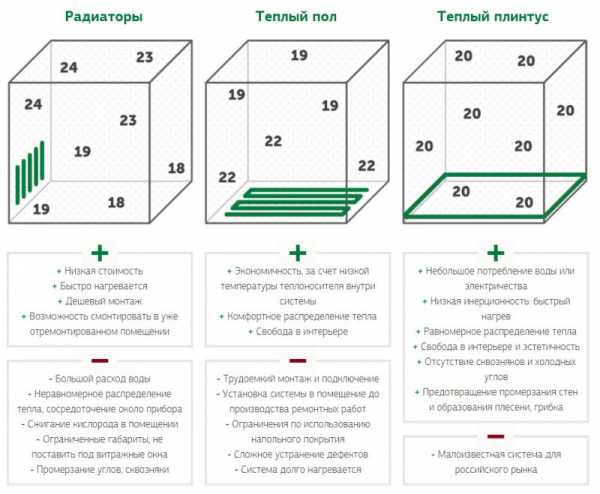

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется  , а не отоплением.

Если водяные радиаторы соединить последовательно, теплоноситель остынет, пока обойдет весь периметр. Поэтому модули объединяются параллельно, каждая пара входящей и выходящей трубы выводится на коллектор отдельно

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Монтаж теплого плинтуса

Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.

Еще до приобретения необходимого оборудования нужно спланировать, и как разместить их по периметру комнаты.

Сборка системы водяного обогрева

Этап 1. Измеряем расстояние от точки, где будет расположен , до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.

Монтаж водяной системы плинтусного отопления: красный цвет — основной поток, синий — обратный. Труба обратного потока должна находится выше

Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.

Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.

Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.

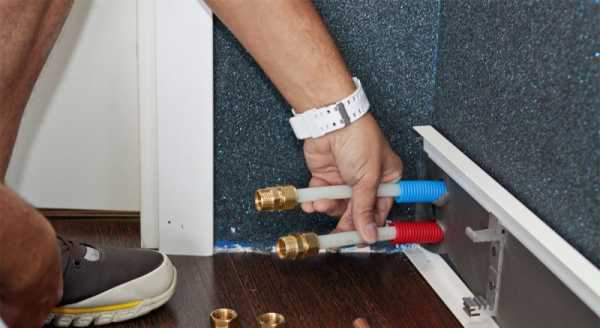

Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.

Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки

Этап 6. Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы. Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении.

Как и всем коллекторным системам греющему плинтусу требуется , стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.

Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.

Сборка системы электрического обогрева

Для теплого плинтуса в электрическом щите надо сделать отдельный . Его мощность определяется количеством отопительных модулей.

Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.

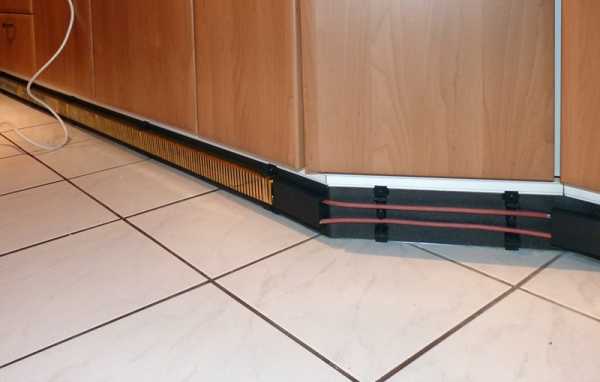

Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление

Этап 2. Наклеиваем на стену изоляционную ленту.

Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м  напротив модулей системы и на расстоянии от них не менее 2 метров.

Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.

Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.

Этап 5. Сверху закрываем систему пластиковым коробом.

Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно

Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.

Дизайн, область применения, цена

Тонкие, изящные, гармонирующие с общей обстановкой обогреватели позволяют реализовывать самые нестандартные дизайнерские идеи.

Особенность плинтусной системы отопления состоит в том, что она совершенно не отбирает у помещения свободное пространство, и ее можно размещать рядом с мебелью, антикварными вещами, бытовой техникой, музыкальными инструментами.

Материал, из которого изготовлено половое покрытие и стены, тоже значения не имеет — порчи и вреда не будет.

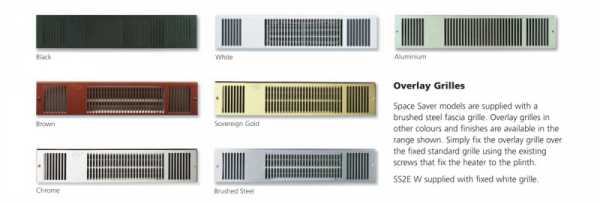

Палитра из сотни цветов и оттенков дает возможность подобрать внешний вид корпуса по своему вкусу. По текстуре это может быть ровная и гладкая поверхность или имитация под гранитный камень, мрамор, дерево.

Плинтусный радиатор выравняет температуру в более холодных угловых и торцевых комнатах, этой технологией интересуются хозяева коттеджей и дачных домов, стремящиеся создать в своих жилищах изысканный интерьер. Да и в многоэтажках многие хотят сделать обогрев лоджий, балконов, и эта задача тоже легко решается с помощью подобной схемы отопления.

Где только ни используется плинтусный обогрев — в оранжереях и зимних садах, бассейнах и спортзалах, в зданиях музеев, концертных залах и т.п. В моде панорамное строительство, но вдоль стены, представляющей собой сплошное стекло, не поставишь.

Обширный ассортимент текстур и оттенков корпуса теплого плинтуса позволяет использовать его как элемент декора. В данном случае он слился в единое целое с наличниками двери

Традиционное отопление проигрывает и в помещениях с высокими потолками. Сколько ни нагревай их батареями, теплый воздух все равно будет стремиться вверх под потолок, оставляя прохладной нижнюю зону, а с помощью термоплинтуса ситуацию легко исправить.

Что касается цены, то покупка и монтаж теплого плинтуса сравнима со стоимостью . И то, и другое не обойдется дешевле, чем установка классической отопительной системы с батареями.

К сожалению, все энергоэффективные устройства дешёвыми не назовешь, но затраты окупаются. Чтобы не переплачивать лишнее, нужно заранее скомплектовать систему — каждый ее элемент имеет свою цену. Сделать это грамотно по силам только специалисту.

Выводы и полезное видео по теме

Видео #1. Как работает теплый плинтус:

Видео #2. Монтаж системы плинтусного обогрева:

Подведем итог: теплый плинтус — новая, эстетичная и надёжная разновидность отопительного оборудования, заслуживающая внимания.

Хотите рассказать о том, как вы собирали и монтировали плинтусный радиатор? Есть желание поделиться впечатлениями от эксплуатации плинтусного отопления или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

sovet-ingenera.com

120 фото и описание принципа действия

Оригинальная технология обогрева, принципиально разнящаяся от обычных способов отопления, пришла к нам из европейских стран сравнительно недавно. Наименование новинки – теплый плинтус не нуждается в объяснении. Благодаря модерновому дизайну и техническим преимуществам, он все больше пользуется спросом.

На фото об устройстве плинтусного отопления представлена вся палитра и оттенков, которая позволяет подобрать конфигурацию корпуса под свой интерьер.

Особенности плинтусного отопления

Греющий плинтус — это нагреватели маленького размера, установленные по всему периметру пола. Основное отличие типа плинтусного отопления — своеобразное оформление обогревательных частей и непривычное расположение. Длинные и низкие радиаторы располагаются по поверхности пола.

Смонтировать такую систему своими руками просто. Имеет свободный доступ к отдельным элементам для своевременного обслуживания. Новшество вполне может составить конкуренцию привычной системе отопления.

Приборы нагревания прикрыты декорационной планкой, схожей на обычный плинтус. От того и название – теплый плинтус.

Такое устройство очень подходит при широкоформатном остеклении оранжерей, бассейнов, его совершенно не видно. А также служит для обогрева лоджий.

Виды отопительных плинтусов

Системы производятся двух видов:

Электрические. Такие устройства на полную мощность лучше использовать в домах, где нет центрального отопления. В остальных случаях электрический плинтус служит как дополнительный обогрев или при слиянии лоджии с комнатой. Элементом накаливания здесь служит трубчатый электронагреватель. Они различаются по длине и мощности.

Жидкостные. Это подвид отопления дома при помощи жидкого теплоносителя. Иначе говоря, все приборы отопления соединены в одну систему. Водяные плинтусные обогреватели могут служить как основным отоплением, так и вспомогательным, на ряду с радиаторами и теплым полом.

Особенность размещения радиаторов отопления способствует решению проблемы отсыревших стен. Поэтому собственники квартир и загородных домов интересуются такой технологией.

Преимущества и недостатки греющих плинтусов

К плюсам системы отопления с греющими плинтусами пользователи относят:

• компактность – обогреватель отлично гармонирует с любыми стилями интерьера, потому как походит на обычный элемент отделки;
• спасение от влаги – благодаря распределению по длине стен всего помещения, что предотвращает распространение плесени;
• тепло в помещении отлично сохраняется;
• воздух прогревается быстро, и расходы на теплообмен минимальны, а значит отапливание экономично;
• нет необходимости устанавливать дополнительный подогрев пола;
• оборудование легко устанавливается и не предполагает профессиональных навыков.

Слабое звено плинтусных обогревателей:

• большая цена каждого модуля;
• при помощи таких отопительных приборов невозможно нагреть большую площадь;
• конвекторы с трубами из алюминия прогревают воздух помещения совсем медленно;
• система не устанавливается на определенные участки стен, исключительно по всему периметру.

Таким образом, плинтусные конвекторы постепенно сменяют привычные системы обогрева.

Монтаж системы самостоятельно

Перед тем, как рассчитать плинтусное отопление необходимо учесть параметры помещения, потребление энергии отопительного прибора, температурный режим.

Процесс установки оборудования по этапам:

• В первую очередь монтируется основа;
• Устройство собирается в целую систему посредством соединительных элементов;
• Система подсоединяется к распределителю;
• Контроль герметизации;
• Декорирование устройства.

При оборудовании плинтусной обогревательной установки выбирается идеальная высота монтажа устройства. Розетка для электрического плинтуса обязана учитывать обязательное заземление и автомат отключения.

При установке отопительных приборов с инфракрасным излучением следует проверить наличие терморегулятора. И лучше, если его оснастить программно-логическим контролем.

Что касательно остальных моментов, оборудование плинтусной системы обогрева совсем несложная процедура, особенно когда имеется в виду электрическая модель – стоит только выделить специальную линию питания.

Фото плинтусного отопления

Также рекомендуем посетить:

mojdominfo.ru

Электрический плинтус | Водяной плинтус

Теплый плинтус создает такой же тепловой эффект, как солнце. Где ещё можно встретить тепловое излучение?

Весной, когда начинает пригревать солнышко, как приятно погреться под его лучами, даже если вокруг лежит снег, и температура минусовая, вы ощущаете его теплые ласковые лучи, его лучистое тепло.

Сидя у костра, вы ощущаете прямые невидимые тепловые лучи, идущие от него, когда воздух вокруг холодный. Принцип действия русской печи тоже  основан на тепловом излучении. Турецкая баня, где воздух не жаркий,  банный эффект достигается лучистым теплом от теплых каменных стен.

Человеку намного комфортнее в помещении с теплыми стенами и прохладным воздухом, чем с жарким воздухом, но холодными стенами. Несмотря на нормальную температуру воздуха в неутеплённом доме людей не оставляет чувство холода – зябко, некомфортно. Чтобы было не холодно температуру воздуха в помещении стараются держать выше 20-22^о , только в этом случае температура наружных стен может повыситься до приемлемо-комфортной.

Теплые плинтуса действуют по принципу преобразования энергии в тепловое излучение.

  В системе отопления Термоплинтус тепло от нагревательного элемента, вмонтированного непосредственно в плинтус, очень медленным потоком поднимается вдоль стен, нагревая их поверхность (эффект Коанда).

Теплые стены передают тепло находящимся в помещении предметам и непосредственно вам.   Драгоценное тепло содержится в конструкциях, а не в воздухе, и не выходит наружу вместе с воздухом при проветривании и вентиляции.

Количество кислорода не уменьшается, сохраняется оптимальная влажность, и воздух не становится сухим. Помещение, нагретое термоплинтусом, долго сохраняет тепло, за счет того, что воздействию тепловых лучей подвергаются окружающие предметы, а не воздух.

При правильном расчете термоплинтус позволит экономить от 20 до 30 % энергозатрат.

Традиционным принципом обогрева помещений является конвекция. Радиатор, обычно установленный у окна нагревает воздух, и согласно законам физики, теплый воздух создает движение, поднимаясь вверх.

Далее воздух должен согреть не только ваш организм, но и стены, которые как известно, являются физической преградой между зимой и вами. Представьте и сравните площадь радиатора и площадь стен. Огромное количество кубометров воздуха надо прогреть, чтобы он отдал тепло предметам. Выходит, что используя традиционные методы отопления мы греем воздух, то есть выбрасываем деньги на ветер…

А нельзя ли исключить этот уже второй или даже третий энергоноситель (от котла-вода или антифриз, от ТЭЦ до бойлера — пар) чтобы исключить потери? Конечно же можно! Можно греть стены сразу, а они уже будут отдавать тепло непосредственно вам!

Вы ещё думаете, какую систему отопления установить в доме?

Система отопления по возможности должна быть:

⇒ энергоэффективной и экономичной.

Энергоэффективность и экономичность системы отопления – это применение технологий, которые позволяют минимизировать расходы всех видов энергии за счет снижения ее потребления.
Экономия тепловой, электрической энергии – это не отказ от комфорта в частном доме или квартире, а обеспечение рационального использования энергии.
С учетом постоянного роста тарифов на энергоносители на первый план выходит необходимость сбережения энергии, потому что за каждый лишний литр и каждый лишний киловатт приходится платить высокую цену.

⇒ надёжной в смысле эксплуатации и долговечной  в смысле срока службы.  Надёжность системы отопления заключается в её безаварийности в смысле уменьшения вероятности поломок и протечек и высокой ремонтопригодности. Ремонт системы отопления весьма болезненная процедура, а полная замена труб отопления системы теплых полов по степени бедствия равнозначна пожару.

⇒ обладать стабильными гидравлическими характеристиками и тепловой устойчивостью (возможностью управления и предсказуемостью потоков теплоносителя в трубах).

Всем этим характеристикам отвечает плинтусная система Mr. Tektum.

Узнайте о всех преимуществах плинтусной системы отопления Mr.Tektum

solar-station.ru

Электрический теплый плинтус — правила монтажного процесса

Плинтусный конвектор ЭВНА

Все мы горим большим желанием сделать свой дом уютным и комфортным. И когда дело доходит до холодов, то первое, что требует нашего внимания — это система отопления. Основное требование к ней — эффективная теплоотдача и низкое потребление энергоносителя. Не будем разбираться, какая из систем лучше. Скажем лишь, что тестирование плинтусного отопления показало его большую эффективность по сравнению с обычным радиаторным на 30%. А это, соответственно, и экономия. Поэтому поговорим именно о нем, рассмотрим его достоинства, принцип работы и устройство. А также выясним, какие виды сегодня предлагают производители, и можно ли уложить теплый плинтус своими руками.

Особенности плинтусного отопления

К сожалению, отечественный рынок от западного сильно отстает. Эта система отопления уже лет 20 как используется в Европе и Америке, а вот в Россию она пришла не так давно. И большой популярности еще не завоевала. А зря. Это на самом деле эффективная отопительная система, с помощью которой можно неплохо сэкономить семейный бюджет.

Конструкция

В настоящее время на рынке можно приобрести водяной отопительный плинтус или электрический. Оба варианта доказали свое превосходство над традиционными видами отопления, но нас интересует именно электрический вариант. Ведь во многих загородных поселках, кроме электроэнергии, других энергоносителей нет.

Конечно, можно организовать отопление с помощью твердого или жидкого топлива. Но это, во-первых, не очень экономично, а, во-вторых, затруднительно в плане хранения топлива и обслуживания отопительного оборудования. Проще включить какой-нибудь нагревательный электрический прибор, чтобы быстро нагреть помещение. В этом плане электрический плинтус — самый эффективный и рациональный отопительный агрегат. О нем и пойдет речь.

Если сравнивать водяной и электрический вариант по внешнему виду, то они практически не отличаются друг от друга. По сути, это алюминиевая планка шириной 3 сантиметра. А вот высота ее может быть разной и колеблется в пределах от 10 до 24 см. Форма и цвет также могут различаться у разных моделей.

И если водяной плинтус — это трубчатая конструкция, на которую насажены ребра, то электрический прибор — это обычный трубчатый электронагреватель, или ТЭН. Он имеет достаточно большую длину самой трубки, которая занимает все внутреннее пространство обогревателя. Добавим, что ТЭНы, используемые в теплых плинтусах, изготавливаются из специального жаростойкого сплава. Отсюда и их долгосрочная эксплуатация.

Электрический плинтус системы отопления работает точно так же, как и электрические теплые полы. То есть в его конструкцию входит терморегулятор, который обеспечивает регулировку температурного режима внутри помещения. А контроль температуры производится с помощью термодатчиков, установленных на стенах приблизительно на высоте среднего роста человека. Подключение теплого плинтуса производится в розетку, но специалисты рекомендуют для системы плинтусов провести отдельную кабельную ветку от распределительного щитка с установкой автомата.

Конструкция радиатора — плинтуса

В настоящее время рынок предлагает достаточно большую линейку термостатов. Выбор, конечно, за вами. Ведь чем сложнее и удобнее в работе прибор, тем он дороже. Но сегодня многие потребители отдают предпочтение тем приборам и агрегатам, которые не создают лишних хлопот в процессе эксплуатации. То есть принцип «поставил и забыл» здесь действует на все 100%. Поэтому обратите внимание на терморегуляторы, с помощью которых можно не только регулировать температуру воздуха в комнате, но и программировать режим на несколько дней вперед или в течение всего дня.

Принцип работы

• Во-первых, теплый плинтус крепят к стене по месту установки обычного декоративного элемента. А, соответственно, и по всему периметру помещения.
• Во-вторых, этот нагревательный прибор греет не только воздух в комнате, но и стены, у которых он установлен. А это значительно снижает тепловые потери через них.
• В-третьих, за счет такого движения тепла снижается конвекция воздушных масс. То есть происходит равномерное распределение тепловой энергии от пола до потолка.
• В-четвертых, теплый воздух снизу поднимается очень медленно. А значит, он не поднимает пыль.

Добавим, что сам электрический плинтус может нагреваться до +70С, а минимальная его температура составляет +40С. В этом диапазоне его можно регулировать, добиваясь оптимального температурного режима, который вам нравится и подходит по ощущениям. Во всяком случае, ниже +20С температура воздуха в комнатах не опускается. А это считается нормальным режимом. И еще один момент, если сравнивать нагревательный плинтус с обычными электрообогревателями. Одна секция того и другого прибора выделяет тепла на 190 Вт, но при этом теплый плинтус потребляет меньше электроэнергии приблизительно на 30%.

Вопрос, в каких помещениях лучше всего устанавливать систему отопления теплый плинтус, сегодня волнует многих потребителей. Каких-то ограничений в этом плане нет. Но практика показала, что этот вид отопления лучше всего подходит для помещений с панорамным остеклением. Под такие окна обычные радиаторы не установишь, а плинтусы не будут видны, но тепловую завесу окнам создадут. Хотя уложенные вдоль стен они будут прекрасно вписываться в любой дизайн интерьера.

Монтаж

Монтаж теплого плинтуса

Если сравнивать теплый электрический плинтус с системой ИК или кабельного теплого пола в плане монтажа, то для его установки не требуется большого объема строительных работ, особенно капитальных. Плинтус устанавливается достаточно просто, так что своими руками его смонтировать не проблема. Самое важное, что вес прибора настолько мал, что его можно навешивать на гипсокартонные или фанерные перегородки, То есть ограничений в этом плане нет.

Для установки вам потребуется перфоратор. В комплект к теплым плинтусам идут крепежные кронштейны и саморезы. Кстати, установка приборов может быть сплошной, то есть по всему периметру помещения, или по участкам — только там, где вы считается это необходимым. Все остальное пространство заполняется обычным декоративным плинтусом.

Как правило, этот электрический нагревательный прибор устанавливается в один ряд на высоте 1 сантиметра от поверхности пола и на расстоянии 15 мм от стены. Такой зазор необходим для создания конвекции, которая предотвращает перегрев нагревательного элемента.

Последовательность работ

Последовательность монтажных работ такова:

• Определите высоту установки. Как было сказано выше, она должна быть не меньше 1 см над уровнем пола.
• Приставьте заднюю панель плинтуса к стене по горизонтальной разметке и сделайте отметки по монтажным отверстиям обычным карандашом или фломастером. По отметкам просверлите перфоратором отверстия и установите в них пластмассовые дюбеля. Установите панель и закрепите ее к стене саморезами.
• Теперь на нее навесьте два кронштейна, на которые установите ТЭН. После чего можно подключать устройство к сети переменного тока с установкой терморегулятора и температурных датчиков.
• Поверх конструкции располагается декоративная алюминиевая панель.

Как видите, не самый сложный процесс. Правда, у него есть два ограничения:

1. Все панели плинтусного отопления устанавливаются по одному горизонтальному уровню. Это в первую очередь обеспечивает дизайн интерьера.
2. Производители рекомендуют устанавливать в один модуль не больше 17 панелей, которые по общему показателю мощности не будут превышать 200 Вт. Их соединяют друг с другом последовательно. Если комната, в которой решено установить плинтусное отопление, имеет большие размеры, и в ней помещается более 17 плинтусов, каждый блок рекомендуется подключать отдельно и параллельно.

Схема подключения

Кстати, по поводу расчета количества устанавливаемых теплых плинтусов. Все зависит от показателя тепловой отдачи каждого элемента. А так как размеры оборудования разные, соответственно, и показатель тепловой отдачи будет отличаться. Но в любом случае вам придется принять за основу одно соотношение — 1,0 кВт тепловой энергии на 10 м² обогреваемой площади пола. Оно будет действовать при условии, что высота потолков в доме не превышает 2,8 м.

Эта схема расчета действительна при конвективной системе отопления. А так как плинтусный вариант к нему не относится, то специалисты уверяют, что подобное соотношение здесь не работает. Экспериментально доказано, что в этом соотношении показатель тепловой энергии уменьшается в 2 раза. Вот вам и эффективность, вот вам и экономия.

Установка терморегулятора

Казалось бы, что может вызвать затруднения в установке термостата? Но даже в этом простом деле есть свои нюансы:

• Место его установки — рядом с выключателями или розеткой, то есть на свободном от мебели и других предметов декора участке.
• Стандартная высота расположения — 1,2–1,5 м.

Приставляете к стене заднюю панель прибора и через монтажные отверстия делаете пометки, через которые высверливаете отверстия под дюбеля диаметром 6 мм. Вставляете в отверстия дюбеля и саморезами крепите к ним панель. Далее присоединяете к прибору кабели, которые ведут к плинтусам, температурному датчику и розетке. После чего устанавливаете лицевую панель и калибруете режим.

Терморегулятор для плинтуса

Кстати, кабель может быть уложен открытым или закрытым способом. Если вы проводите общий ремонт дома или квартиры, то лучше провести закрытую прокладку, уложив кабель в заранее приготовленную штробу. Если ремонт не проводится, то открытый вариант — оптимальное решение. Вам надо будет просто прикрепить по стене специальные электрические короба, в которые кабель и укладывается.

Внимание! Очень важный момент — выбор сечения кабеля подключения к сети переменного тока. Он не должен быть меньше 2,5 см², если речь идет о подключении целого блока электрических плинтусных панелей. Если подключается одна панель, то обратите внимание на рекомендации производителя, которые он указывает в паспорте изделия.

Кстати, схема подключения терморегулятора также есть в инструкции по применению. Она очень проста, так что своими руками собрать ее будет несложно. И последний момент — тестирование. Если все электрические подключения вы закончили, необходимо проверить, как работает новая отопительная система. Здесь очень важно прогнать электрические плинтуса по всем имеющимся температурным режимам. Пусть поработают и при высокой температуре, и при средней, и при самой низкой.

Только таким образом можно определить, эффективно ли они работают. В данном случае важно посмотреть, будет ли терморегулятор отключать систему при достижении заданного режима. При этом температура отопительных приборов должна полностью соответствовать показателям, заявленным производителем в паспорте.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Теплый плинтус: виды, характеристики и монтаж

А А А

Не так давно на рынке отопительных приборов появилась плинтусная система отопления, которая по причине своей молодости, пока не нашла широкого применения. Однако данная система в будущем может получить широкое распространение, особенно это касается частных домов. Итак, ниже рассмотрим ее характеристики, плюсы и минусы.

Многих привлекает внешний вид отопительного прибора

Все приборы отопления можно поделить на 2 типа:

Конвекционные. Благодаря высокой разнице температур между отопительными приборами и окружающим воздухом, сначала нагревается именно воздух и только потом находящиеся в помещении предметы.

Панельно-лучистые. Эти приборы отопления сначала нагревают окружающие предметы, которые в свою очередь отдают тепло воздуху, таким образом происходит равномерное распределение тепла. Именно к этому типу и относится плинтусный конвектор.

Теплый плинтус включает в себя 2 основные составляющие:

• Внешний корпус (с креплениями), сделанный из алюминия, который выполняет защитную, декоративную и «конвекционную» роль. Как правило его ширина – 30 мм, высота – 140 мм.
• Нагревательный элемент в виде медных труб с ребрами из латуни.

Для функционирования термоплинтуса, также как для функционирования теплого пола, требуется малое количество теплоносителя, поэтому они идеально подходят для работы с тепловым насосом – самым экономичным способом отопления дома. В России и других северных странах тепловой насос в среднем на каждый затраченный кВт электричества выдает 3 кВт тепловой энергии.

Создается комфортная для человека температура

Принцип работы теплого плинтуса

Как известно, стандартные радиаторы отопления сильно нагреваются и по большей части отдают тепло окружающему воздуху. Плинтусное отопление работает по другому принципу, отопительные приборы монтируются по периметру помещения вдоль стен. В первую очередь нагреваются именно стены, которые уже отдают тепло воздуху. В этом случае, стены выступают в роли теплоаккумулятора.

По большому счету, систему «теплый плинтус» правильнее назвать «теплой стеной», т.к. именно стены прогревают воздух. Человеческий организм чувствует себя лучше в помещении с теплыми стенами и не перегретым, свежим воздухом, чем с перегретым воздухом и холодными стенами.

«Эффект Коанда» — дым как бы прилипает к поверхности.

В основе работы этой системы отопления лежит физическое явление «эффект Коанда», которое было открыто румынским ученым Анри Коандэ. Согласно этому явлению струя воздуха (или жидкости) стремиться как бы «прилипнуть» к поверхности, где существует зона пониженного давления. Именно это и происходит во время работы плинтусного конвектора. Нагляднее всего это можно увидеть на примере дыма поднимающегося из под двери. Дым всегда будет подниматься вверх повторяя все формы двери.

Отопление плинтусного типа работает по принципу неактивной конвекции, для этого в конструкции предусмотрены два проема для прохождения воздуха – один в нижней части, другой в верхней. Холодный воздух затягивается через нижний проем, далее проходя вдоль нагревательных элементов разогревается, выходит через верхний проем и поднимается вверх по стенам. Таким образом тепло равномерно передается помещению от всей площади стен.

Преимущества

• Экономия на обогреве может доходить до 40% в сравнении с радиаторной системой отопления. На 100 м² циркулирует всего 10 л теплоносителя (1 погонный м радиатора содержит всего 0,34 л теплоносителя), для нагрева такого количества воды требуется затратить гораздо меньше топлива.
• Подойдет для любого интерьера. Практически в каждом жилом помещении есть плинтуса. Каждый производитель термоплинтусов выпускает большое количество цветовых решений (под дерево, мрамор и т.д., у каждого производителя имеется более 30 цветовых решений, к тому же можно самому покрасить в любой цвет), поэтому система отопления на основе теплого плинтуса впишется практически в любой интерьер.
• Установка может производиться практически на любых поверхностях (бетон, кирпич, дерево, гипсокартон и т.д.).
• Занимает мало места.
• Не подвержен воздействию коррозии.
• Высокие рабочие характеристики: рабочее давление – 35 бар; рабочая температура — 130°С.
• По причине отсутствия «активной» конвекции, плинтусные радиаторы отопления не оказывает вредного воздействия на дерево, как при «обычном» радиаторном отоплении.
• Нет образования сквозняков от оконных проемов.
• Низкая циркуляция пыли.
• Равномерное распределение тепла в отапливаемом помещении.

Недостатки

• Подверженность механическому воздействию. Если в доме есть ребенок, то наверняка может произойти такая ситуация, когда мальчик, гоняя на одной из свих машин, начнет врезаться в плинтус. Нет гарантии, что он выдержит такое воздействие.

Эстетичный внешний вид позволяет устанавливать термоплинтус в любом помещении

Водяной теплый плинтус

По своей сути, плинтусное водяное отопление практически не отличается от привычных всем радиаторов и теплых полов. Котел нагревает теплоноситель, который благодаря циркуляционному насосу с мокрым ротором распределяется по отопительному контуру. Проходя по отопительному контуру теплоноситель отдает тепло помещению, сам при этом остывает. Охлажденный на несколько градусов теплоноситель возвращается в котел, где снова нагревается до необходимой температуры, поступает в отопительный контур и цикл повторяется.

Электрический теплый плинтус

В медных трубах находиться не теплоноситель, а нагревательный кабель. Такое расположение обеспечивает пожарную безопасность и эффективность нагревания. Регулирование температуры обеспечивается при помощи контроллера. Так как система потребляет большое количество электричества, для ее подключения требуется мощный кабель.

Монтаж теплого плинтуса

Монтаж плинтусного отопления может осуществить практически каждый желающий. Достаточно ознакомиться с инструкцией производителя, где, подробно описан  весь процесс монтажа. Как и в любом деле, в монтаже плинтусной системы отопления есть свои нюансы, которым следует уделить особое внимание, а их игнорирование может привести к трудностям во время установки.

Установленный на кронштейны медный радиатор

Порядок установки теплых плинтусов:

• Установка настенного крепления. Все кронштейны должны быть установлены только по уровню, в противном случае плинтус может встать не ровно (либо вообще не защелкнуться на креплении). К тому же, между отдельными частями внешнего корпуса могут образоваться неровности и зазоры, что выглядит не очень красиво;
• Сборка отдельных нагревательных модулей. Медные радиаторы можно делить на любые части, что пригодиться при нестандартной форме отапливаемого помещения;

Важно! Отдельный конвектор не должен превышать 13 м. Превышение этого показателя приведет к снижению эффективности работы системы.

• Соединение нагревательных модулей друг с другом при помощи фитингов;
• Подсоединение теплого плинтуса к центральной системе отопления (в случае установки в многоквартирном доме) или к котлу (в случае установки в частном доме). Так же как у теплого пола, подключение осуществляется при помощи распределительного коллектора.
• Испытание системы. Необходимо проверить герметичность системы, для этого визуально осматриваем все элементы плинтусного конвектора.
• Если протечки не обнаружены, устанавливаем наружные панели.

Видео



Похожие записи:

otoplenie-guide.ru

преимущества и недостатки, особенности установки

Содержание статьи

Тёплые плинтусы реализуют обогрев помещения с использованием лучистой энергии.

Создаваемые тепловые потоки, являющиеся по своей сути инфракрасным (ИК) излучением, равномерно прогревают воздух по всему объёму помещения. При этом в нём создаётся наиболее комфортный для человека режим.

Разновидности системы отопления «теплый плинтус»

Тёплые плинтусы подразделяются по применяемому способу, которым нагревается теплоноситель. Их два: водяной вариант и электрическая версия.

Водяной плинтус

В данном устройстве теплоноситель доводится до нужной температуры, проходя через отопительный котёл. Циркуляция теплоносителя принудительная. За счёт работы встроенного насоса вода (вариант, антифриз) проходит через распределительный коллектор, затем по подводящим магистралям попадает в модуль отопления.

Регулировка температуры в комнате выполняется в ручном режиме с использованием распред. коллектора, либо комнатными термостатами в автоматическом режиме. Последние формируют управляющие импульсы на сервоприводы, которыми оснащены вентили системы распределения.

Электрический плинтус

Отличительная особенность заключается в том, что осуществляется встраивание ТЭНов в нижнюю трубку каждого из отопительных модулей. Их рекомендованная мощность лежит в диапазоне от 140 до 500 Вт. Соединяются данные отопительные элементы параллельно. В проложенные сверху трубки из меди укладывается кабель повышенной термостойкости, имеющий силиконовую изоляцию.

Кроме этого в состав указанной системы входят электромеханические (вариант, электронные) терморегуляторы, устанавливаемые на стенах. Каждый из них имеет встроенный датчик (ДКТ) контроля температуры.

По формируемым ими сигналам термостат коммутирует подачу питания на ТЭНы. За счёт изменения временных интервалов включения осуществляется поддержание нужной температуры.

Преимущества и недостатки обогрева дома системой теплого плинтуса

К бесспорным достоинствам можно отнести:

• то, что указанные системы действуют по неконвекционному принципу. Это позволяет исключить образование в помещении сквозняков и мест с нестабильными тепловыми режимами;
• равномерное распределение тепла, включая прогрев стен, исключающий возникновение на них плесени;
• простота монтажа и невысокая стоимость.

Недостатки:

• монтаж следует выполнять профессионалам;
• плотное прилегание плинтусов к стене вызывает коробление обоев;
• весь периметр помещения необходимо освободить. В противном случае греться будет мебель, а не воздух.

Принцип работы системы плинтусного обогрева пола

Указанная система работает следующим образом. В отапливаемом помещении по его внешним стенам закрепляются декоративные кожухи, изготовленные из Al, внутри которых монтируются модули отопления.

Последние представляют из себя две трубы, изготовленные из меди (Cu), проходящие сквозь закреплённые на них рёбра – пластины, изготовленные из латуни. Проходящая по этим трубам нагретая вода отдаёт своё тепло упомянутым выше пластинам, которые прогревают воздух в непосредственной близости от внутренней поверхности стены, на которой она установлена.

За счёт законов физики тёплый воздух поднимается вверх вдоль стены и, как бы, обволакивает её. При этом тепло из воздуха переходит к стене. Прогретая стена начинает излучать в инфракрасном диапазоне, за счёт чего и осуществляется обогрев самого помещения.

Реализация указанной технологии обогрева позволяет:

• Предотвратить утечку из помещения имеющегося тепла за счёт выполнения перед внешними стенами теплового экрана из горячего воздуха;
• Осуществлять обогрев наиболее комфортным для организма человека способом, ИК – излучением, которое воспринимается им как солнечное тепло;
• Добиться постоянно свежего воздуха в помещении, тёплых и сухих стен. Для здоровья человека это гораздо более комфортные условия, чем тёплый воздух на фоне холодных стен, что мы имеем когда реализуется конвекционный теплообмен.

Особенности установки теплого плинтуса в доме

Рассчитать нужную именно для вашего помещения систему, приобрести необходимые материалы и смонтировать тёплый плинтус достаточно просто.

Рассмотрим вариант установки варианта электрического.

1. В непосредственной близости от точек установки монтируется монтажная коробка, на которую подаётся питание.
2. Зачищается стена и на неё клеится полиэтиленовая клеящая лента, имеющая толщину 3 миллиметра.
3. Ставится Г-образный профиль из Al, представляющий собой нижнюю панель защитного кожуха тёплых плинтусов.
4. Поверху закрепляются специальные держатели (шаг 400 мм), на которые навешивается верхняя панель данного кожуха.
5. Монтаж ТЭНа в нижнюю Cu – трубу.
6. Собранный отопительный модуль закрепляется в держателях на расстоянии не менее 4 мм от стены.
7. Далее ТЭНы соединяются по параллельной схеме. При этом следует учитывать ограничения по мощности. Она в образованной группе не должна превосходить имеющейся у встроенного термостата оптимальной коммутационной мощности (диапазон от 2,0 до 3,6 кВт).

Водяная версия устанавливается в определенной последовательности.
На подготовительном этапе осуществляется подготовка специальных выводов, к которым будет подключаться водяной плинтус. Данные работы включают:

1. Разводку полиэтиленовых труб, по которым горячая вода будет поступать от распределительных коллекторов к точкам установки будущих отопительных модулей;
2. К местам планируемой установки сервоприводов, которые управляют вентилями, встроенными в распределительный коллектор, а также термостатов подводятся питающие электрические кабели.

Затем происходит крепление собственно отопительных модулей и их подключение к подающим трубопроводам. Далее система опрессовывается.

На заключительном этапе проводится осуществление настройки систем САУ (автоматического управления), выполнение балансировки контуров. Завершают процесс пуско-наладочные мероприятия.

Бесспорно, что во втором случае монтажные сантехнические работы по своим объёмам, даже не затрагивая системы автоматики, значительно превышают те. которые требуется выполнить в версии электрической.

Это накладывает на лицо, принявшее решение о реализации именно указанного варианта, дополнительные обязанности продуманного распределения предстоящего объёма работ на две группы. Те, которые он сможет выполнить своими силами. И те, выполнять которые должны профессионалы.

Загрузка…

vse-otoplenie.ru

установка и подключение плинтусного отопления

Совершенно новой технологией, используемой для обогревания жилых помещений, является монтаж теплых плинтусов, в основу которого положен принцип конвекции.
Жителями европейских стран таким образом отапливаются дома на протяжении более 20 лет. А вот жители нашей страны данным с данным типом обогревателей познакомились не так давно. Поэтому россиянам, которые ни разу до этого не слышали о теплых плинтусах, наверняка, будет интересно узнать о том, почему лучше обогревать дома с помощью теплых плинтусов, какова стоимость этого чудо-обогревателя, как какой-то плинтус способен заменить целую систему отопления? На эти и еще многие другие вопросы необходимо найти ответ прежде, чем решиться на установку в своих жилищах нового вида отопления.

Особенности конструкции теплых плинтусов

Теплый плинтус имеет вид металлического короба, габаритные размеры которого:

1. Высота – 14 см
2. Ширина – 3 см

Установка теплого плинтуса производится на стены в месте, где должны устанавливаться обычные пластиковые или деревянные плинтусы. На внутренней поверхности плинтуса специальным кронштейнами закреплен теплообменный греющий модуль, который представляет собой две медные трубки (с внутренним диаметром, составляющим 11 мм, и внешним диаметром – 13 мм), на которые насажены латунные ламели.

Соединение греющих модулей между собой производится обжимными гайками или способом пайки меди. А соединение теплообменников в углах производится с помощью специальных поворотных полиэтиленовых или медных трубок.

Подача к плинтусам теплоносителей, которые представляют собой воду или электричество, производится подводными трубами, которые проложены от распределительных коллекторов.

Хорошо, если в комплект распределительного коллектора входят следующие комплектующие:

1. Расходомеры
2. Сливные и отсечные краны
3. Автоматические воздухоотводчики

Неплохо доукомплектовать распределительный коллектор термометром с манометром, целью которых является осуществление контроля над всей отопительной системой «теплый плинтус» и регулировки ее параметров.

Классификация системы теплый плинтус

Существует два типа плинтусной системы обогрева:

1. Водяной теплый плинтус
2. Электрический теплый плинтус

Характеристики и монтаж водяного отопительного контура

Само название говорит о том, что обогревает систему циркулирующая подогретая до определенной температуры жидкость, объемом, составляющим 0,34 литра на один погонный метр системы «теплый плинтус». Отапливается система либо водой, либо антифризом с температурой жидкости, которая варьируется от 50 до 85 °C выше нуля. Регулировка температуры в помещениях производится вручную на коллекторе, либо этим занимается автоматика обогревательной системы.

Характеристики и монтаж электрических отопительных плинтусов

Электрический отопительный плинтус, как видно из названия, осуществляет свою работу от электрического ТЭНа, имеющего мощность 200 Вт на погонный метр площади. Соединение ТЭНов производится параллельным способом. Регулировка работы ТЭНов осуществляется настенным электромеханическим или электрическим терморегулятором, в который встроен датчик температуры воздуха, до которой нагревается помещение.

По какому принципу работает система теплый плинтус

Отопительная система «теплый плинтус» работает по принципу, основанному на необычном эффекте, при котором подогретый воздух начинает медленно подниматься вдоль стен и отдавать им тепло. При этом снаружи, на окнах и стенах помещения, создается своеобразный «экран», препятствующий уходу подогретого воздуха из помещения. А от самих стен излучается энергия, передаваемая каждому предмету, который находится в этом помещении – нагревается мебель, ткани, ковры.

Так, прогревание помещения происходит два раза: вначале тепло идет от плинтуса, а затем – воздух нагревают теплые предметы. Благодаря такому тепловому воздействию тепло распределяется равномерно по всему помещению – по ширине, высоте, длине. Кстати, ни одному отопительному устройству не под силу дать такой эффект.

Достоинства устройства и эксплуатации системы теплый плинтус

Обогревательная система «теплый плинтус» обладает массой достоинств, среди которых наиболее значимы следующие:

Цель данного отопительного оборудования – забота о здоровье людей, проживающих в данном помещении. Ведь, кроме того, что теплым плинтусом создается барьер, не пускающий в помещение извне холодный воздух, путем прогревания стен снаружи и внутри, ему удается избавлять стены от избыточной влаги. К тому же, помещение, оборудованное этой отопительной системой, практически не страдает от наличия пыли. Конечно, пыль в помещении есть, но ее совершенно не заметно, поскольку из-да медленной циркуляции она не поднимается в воздух.

Система «теплый плинтус» может использоваться, как основная система отопления, а если возникнет необходимость (к примеру, нужно отапливать лоджию, балкон или террасу), ее могут дополнять другие отопительные приборы.

Эта отопительная система подойдет к любому типу котельного оборудования, которое работает на любом виде топлива.

Особая конструкция греющего модуля и подключение системы с помощью коллектора создают разницу между температурами подающей и обратной линии, не превышающую 5°C, а это в 4 раза меньше, чем разница, которую создают традиционные отопительные системы. Благодаря этому существенно экономится топливо и энергетические затраты.

Равномерное распределение теплого воздуха по периметру всего помещения.

Использование отопительной системы «теплый плинтус» способно экономиться финансовые сбережения семьи, а также и внутреннее пространство жилого помещения, поскольку он занимает места гораздо меньше, чем радиаторные батареи.

Система «теплый плинтус» не наносит никакого вреда мебели и шторам, если даже они прикасаются к нему.

Это обогревательное оборудование идеально подходит к использованию в любых помещениях, поскольку корпус его имеет разнообразные цвета и оттенки. При желании можно установить плинтуса, имитированные под дерево, мрамор или другой натуральный материал.

Систему «теплый плинтус» невозможно заменить другим обогревательным оборудованием в помещениях, которые имеют высокие потолки и большое количество окон.

Обогревательная система работает таким образом, что не оставляет конденсата на стеклах.

Отличительные особенности монтажа системы теплый плинтус

Обогревательная система «теплый плинтус» монтируется поэтапно.

Первый этап заключается в подготовке всех выводов, которые подключают систему, а также в раскладке подводящих трубок, ведущих от коллекторов. Затем производится подвод электрического кабеля.

Вторым этапом можно заняться только после того, как помещение полностью отделано внутри. При установке системы водяного отопления мастером производится монтаж каждого элемента плинтуса, подключаются модули к заранее подготовленным выводам. Затем мастером проводится опрессовка системы, балансировка контуров, настраивается система автоматики.

Если монтируется электрическая система обогрева, вначале мастер монтирует все элементы корпуса. После этого им подключаются контуры к выводам и производятся все необходимые замеры изоляции. Выполнив вышеперечисленные работы, специалист обеспечивает подачу электроэнергии и производит настройку термостатов.

Разнообразие ассортимента и стоимость системы — теплый плинтус

Покупка отопительной системы «теплый плинтус», стоимость которой может быть различной в разных торговых точках, в наше время не представляет ничего сложного. Намного труднее разобраться с принципом расчета стоимости за систему и за ее монтаж.

В отопительную систему входит комплект, который имеет большое количество составляющих элементов:

1. Алюминиевых профилей
2. Нагревательных элементов
3. Пластиковых заглушек
4. Держателей
5. Кронштейнов
6. Соединительных фитингов
7. Коллекторов
8. Подводных трубок и многих других

Стоимость отопительной системы зависит от количества всех ее составляющих, а также от множества других факторов:

1. Размеров помещения и его геометрии
2. Тепловых потерь
3. Желаемого цвета плинтусов
4. Необходимости в оборудовании коллекторами
5. Необходимости в оборудовании подводящих трубок
6. И от необходимости других дополнительных материалов

У каждого составляющего элемента своя стоимость, поэтому представить расчет стоимости целой отопительной системы невозможно.

Качественное и профессиональное проведение всех расчетов, подборка необходимого количества элементов и гарантия отсутствия при этом ошибок, под силу только специалисту, который прошел специальное обучение.

Отопительная система «теплый плинтус», без сомнения, заслужила особое внимание у жителей нашей страны, поскольку она является инновационным, стильным и гениальном изобретением в области тепловой энергетики.

remontnik.org
