Отопление стрелка устройство – Гидрострелка для отопления: принцип работы, назначение, конструкция

Сегодня это – один из наиболее востребованных видов оборудования. Гидравлическая стрелка представляет собой компенсационную камеру, которая делает связанные между собой гидравлически отопительные контуры независимыми.

Гидрострелка для отопления является неизменным элементом систем, которые имеют принудительную циркуляцию носителя тепла и насосы, которые установлены на гребенке для каждого пользователя.

Основная функция гидрострелки – это обеспечить экономичную и плавную работу котла.

Все перепады давления и расхода носителя тепла благодаря гидрострелке устраняются. Так, обеспечивается скорое реагирование основного отопительного оборудования на изменения показателей расхода и температурного режима.

При помощи такого устройства, как гидравлическая стрелка для отопления, можно запросто избавиться от опасного явления – «термоклина» (горячая подача и холодный обратный ход), которое очень пагубно влияет на целостность котла, особенно – из чугуна.

Принцип функционирования

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Определение размеров и подбор гидр

www.teplo-ltd.ru

Гидравлическая стрелка в отоплении, принцип работы.

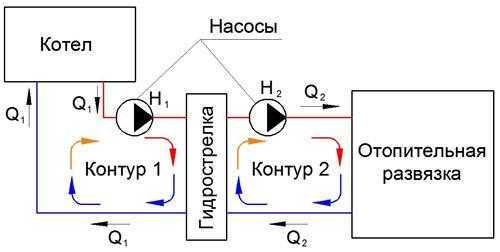

Одним из решений, которые улучшают работу отопительной сети в дома является гидравлический разделитель. Также это устройство называют гидравлической стрелкой. Если при небольшой мощности оборудования использование устройства просто целесообразно, то в системах свыше 35 квт – обязательно. Рассмотрим, что такое гидравлическая стрелка в отоплении и какие проблемы устраняет ее применение.

Для чего применяется

Чаще всего в системах отопления циркуляция теплоносителя происходит принудительно, с использованием насосов. Жидкость проходит через теплообменник агрегата, нагревается и движется к радиаторам или другим приборам. В них происходит процесс отдачи тепла в помещение, теплоноситель остывает и возвращается по обратному трубопроводу к котлу. Если в сети работает один насос и мощность всей системы небольшая, то проблемы не возникает, если производительность насоса соответствует потерям давления в сети.

Если котел обслуживает несколько зон с отдельным перекачивающим оборудованием, то возможны проблемы. Приборы для каждой зоны работают независимо, и оказывают влияние друг на друга, которое трудно просчитать заранее. Это приводит к износу приборов, неоптимальной их работе и понижению производительности. Паразитные потоки, которые возникают в таких условиях, приводят к потерям тепла. Вопрос решается установкой гидравлического разделителя.

Принцип работы гидравлической стрелки позволяет также защищать теплообменник от теплового удара. Когда во время первого включения или при отсоединении циркуляционного насоса вода не успевает прогреться и попадает на сильно перегретый теплообменник из обратного трубопровода. Это уменьшает их срок службы. Как работает гидравлическая стрелка?

Принцип работы и конструкция

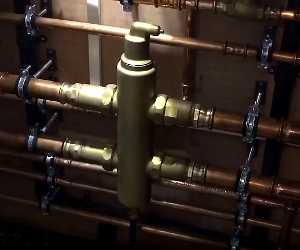

Разделитель представляет собой трубу, с четырьмя патрубками. Также к трубе подключают дополнительные приборы – манометры, грязевики, фильтры, воздухоотводчики. Два отвода подключаются к основному контуру – непосредственно к котлу. Это первичный контур, а в тот, который обслуживает приборы отопления называют вторичным.

Гидравлические разделители выпускают много компаний, производящих оборудование. Диаметр труб, их размещение зависит от характеристик системы и мощности теплогенератора.

Основное назначение устройства – разделение вторичного и первичного контуров. Без разделителя давление между возвратным коллектором и подающим меняется в зависимости от количества включенных насосов, а при его применении – остается постоянным. Элемент может функционировать в таких условиях:

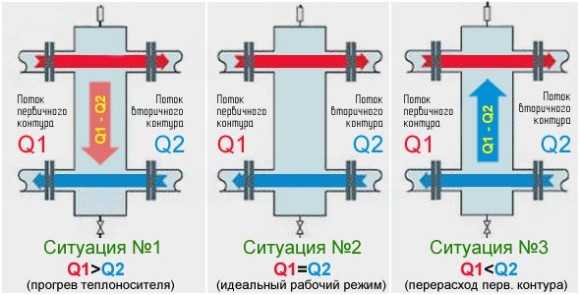

• Если проток контура от котла соответствует протоку вторичного контура. Температуры воды в таком случае на трубе подачи и обратного контура равны. Это свидетельствует о правильно подобранных насосах, система отопления функционирует правильно, по расчетным параметрам.
• Проток вторичного контура меньше протока от теплового агрегата. Температура на патрубках подачи рана, а на обратном контуре температура у отопительного агрегата больше отопительного. Это происходит, когда отключается отопление в некоторых зонах, или вообще во всех.
• Проток первичной ветки меньше чем у отопительного. Температура на обратной ветке равна, а на подаче выше со стороны агрегата отопления. Происходит в том случае, если в системе используются несколько теплогенераторов, а для работы достаточно только одного из них.

Применение стрелки позволяет уменьшить вредное действие не соответствующих необходимым параметрам элементов. Подбор и расчет необходимо проводить с учетом мощности и состава сети.

stroikadialog.ru

Гидравлический разделитель / гидравлическая стрелка. Задачи, принцип работы, особенности расчета.

Одно из устройств, которое может значительно улучшить работу системы отопления, а при мощности котлов более 35 кВт является обязательным к установке, — гидравлическая стрелка. Другие названия этого оборудования «гидравлический разделитель». Многие монтажные и проектные фирмы часто забывают о его применении. И напрасно. Ведь только с установкой гидравлической стрелки можно добиться стабильной работы отопительной системы с несколькими насосами.

1. Суть проблемы

   В современных системах отопления теплоноситель циркулирует принудительно. Насос прокачивает его через теплообменник котла откуда по подающим трубопроводам он перемещается к отопительным приборам, отдает тепло и по обратке возвращается назад. Если отапливаемая площадь небольшая, циркуляционный насос один и его производительности достаточно для стабильной подачи теплоносителя, никаких проблем не возникает. Другое дело, если система состоит из нескольких отопительных контуров (зон) на каждом из которых установлен отдельный циркуляционный насос. В этом случае возникает ряд проблем

   • не достигается нужная, проектная производительность насосов ввиду их взаимного влияния друг на друга

   • повышенный износ насосного оборудования из-за постоянной работы в неоптимальном режиме

   • возникновение паразитных течений и, как следствие, ненужный прогрев радиаторов отопления сложности в подборе оборудования и гидравлической балансировке системы

2. Конструкция и принцип работы гидравлической стрелки

   Гидравлический разделитель устроен достаточно просто и представляет собой трубу с четырьмя патрубками и дополнительными присоединениями для воздухоотводчика, слива грязи, контрольных приборов и т. п. Два патрубка предназначены для входа/выхода теплоносителя котлового контура, вторые два для отопительного. Гидравлические стрелки известных производителей, типа AFRISO, DANFOSS, GIACOMINI, TIEMME, MEIBES и других комплектуются теплоизоляцией, хотя это и не обязательно. Диаметр гидравлической стрелки и размещение патрубков специально рассчитывается и зависит от мощности котла и требуемого протока.

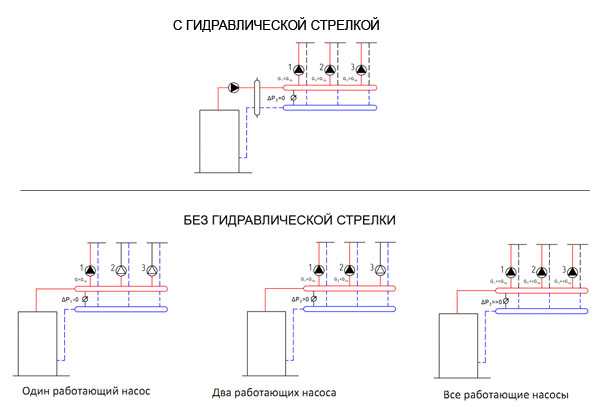

   Главная задача гидравлической стрелки — разделение котлового и отопительного контуров. Как видно на рисунке ниже, в системе отопления без гидравлической стрелки давление междуподающим и возвратным коллекторами меняется в зависимости от количества работающих насосов. В то время, как с гидравлическим разделителем давление практически постоянно равно нулю независимо от работы насосного оборудования. Его значение определяется гидравлическим сопротивлением стрелки и является очень малой (до 0,5 м.вод.ст.), постоянной величиной. В такой схеме, котловой и отопительный контуры работают независимо, а циркуляционные насосы отдельных отопительных зон, независимо от того какие из них в работе, не оказывают негативного влияния на общую функциональность системы. Проще говоря, каждый насос обслуживает только свой контур и не «продавливает» теплоноситель на другие.

3. Подбор и расчет гидравлической стрелки

   Гидравлический разделитель может работать в нескольких режимах. Наиболее распространенный, соответствующий традиционной отопительной системе, когда выходная температура первичного (котлового) контура равна входной температуре вторичного (отопительного) контура. При этом суммарная производительность циркуляционных насосов отопительных контуров должна быть не выше производительности котлового насоса. Использование гидравлической стрелки в таком варианте не оказывает влияния на расчет системы отопления. Радиаторы, конвекторы, теплый пол рассчитываются традиционным способом по температуре теплоносителя от котла, без учета корректировок на работу гидравлического разделителя.

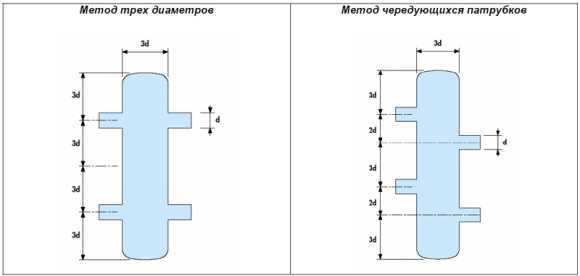

   Для самостоятельного изготовления или заказа гидравлической стрелки потребуется определить единственный размер — диаметр входного/выходного патрубка (d). Конструкцию гидравлических разделителей по методу трех диаметров и чередующихся патрубков можно посмотреть на рисунке ниже.


   Основные параметры, которые влияют на расчет гидравлической стрелки это максимальная скорость движения теплоносителя через поперечное сечение и максимального протока в системе отопления. Максимальную скорость движения через сечение гидравлической стрелки рекомендуется принимать 0,2 м/сек.

   Расчет диаметра гидравлического разделителя, опустив предварительные математические выкладки, можно выполнить двумя способами:

   1. По максимальному протоку теплоносителя в отопительной системе
      D — диаметр гидравлической стрелки, мм
      G — максимальный проток через разделитель, куб. м./час
      w — максимальная скорость движения теплоносителя через сечение гидравлической стрелки, рекомендуется 0,2 м/сек
   2. По максимальной мощности котельного оборудования при разнице температур подачи и обратки 10 град. С
      D — диаметр гидравлической стрелки, мм
      P — максимальная мощность отопительного котла/котлов, кВт
      ∆T — разница температур подающего и возвратного теплоносителя, град. С

      Например, если мощность котла 50 кВт и система рассчитана под радиаторный обогрев с режимом 75/65 (∆T=10град. С.), то диаметр гидравлической стрелки будет равен
      D = 87 мм

4. Готовые гидравлические стрелки

   Готовый гидравлический разделитель сегодня присутствует в ассортименте практически каждого производителя котельного оборудования и комплектующих для устройства систем отопления. Готовые гидравлические разделители поставляются в теплоизоляции. Часто с уже вмонтированным воздухоотводчиком и сепаратором шлама. К наиболее известным производителям гидравлических стрелок можно отнести: MEIBES, GIACOMINI, BAXI, VAILLANT и много других. Подбираются они по мощности котла.

santech.in.ua

Что такое гидравлическая стрелка — принцип работы, конструкция и расчет

В некоторых схемах отопления специалисты настоятельно рекомендуют установку гидравлического распределителя. Основной аргумент «за» – стабилизация системы и улучшение ее эксплуатационных качеств. Какие функции выполняет этот элемент?

Когда необходимо ставить гидравлический распределитель

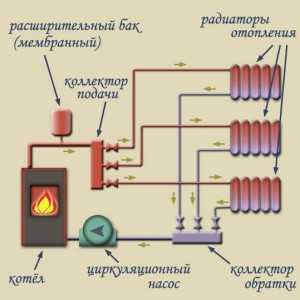

Коллекторное отопление

Одним из качественных характеристик отопления является гидродинамическое распределение на его участках и всей системы в целом. Т.е. давление и скорость движения теплоносителя должно быть примерно одинаковым везде. На практике добиться такого результата можно только при небольшой протяженности трубопроводов и отсутствии разветвлений.

Для двухтрубной или коллекторной систем часто наблюдается большая разница между давлением на выходной трубе от котла и обратной. Есть несколько объективных причин этому явлению.

Самыми распространенными из них являются:

• Недостаточная мощность насосов для равномерной циркуляции теплоносителя. Они не могут обеспечить должную скорость его движения.
• При использовании зональных устройств подачи горячей воды (терморегуляторы) создается избыточное гидравлическое сопротивление на определенных участках.
• Несогласованность работы (резонанс) при наличии 2-х и более насосов.
• Наличие контуров с различными показателями сечения труб – теплый пол, косвенный нагрев бойлера и т.д.

В итоге это приводит не только к неравномерному давлению, но и некорректному температурному распределению по отдельным магистралям. Для решения этих проблем следует устанавливать гидравлическую стрелку.

Функциональные особенности

На первый взгляд ее конструкция и принцип работы выглядит очень просто. Она состоит из основной емкости, сечение которой больше, чем у подающих магистралей. У нее имеются 4 патрубка с диаметром, равным основному трубопроводу.

Режимы работы гидравлической стрелки

Чаще всего гидравлический распределитель устанавливается в коллекторной схеме отопления. Он необходим для нормализации давления между подающей и обратной трубой. Можно определить 3 режима работы этого устройства.

1. Стабильная система. Давление в магистралях равно. Вследствие этого температура воды на входных и выходных патрубках одинакова.
2. Поток из отопительного контура превышает аналогичный из котла. Температурная разница создает частичное распределение теплоносителя из обратной магистрали в основную. Тем самым происходит стабилизация. Это обеспечит защиту теплообменника котла от перегревания.
3. Превышение давления из потока котла по сравнению с отопительным. Такой режим чаще всего применяется при отключении одного или нескольких контуров.

Таким образом достигается оптимальная работа всей системы отопления. Для правильного применения гидравлического распределителя следует сначала рассчитать его размеры и определиться с местом установки.

Правила расчета и монтажа

Промежуточные величины можно вычислить самостоятельно, либо воспользоваться специализированными программными комплексами. Следующим этапом будет определение размеров основной емкости. Для этого можно воспользоваться двумя методами.

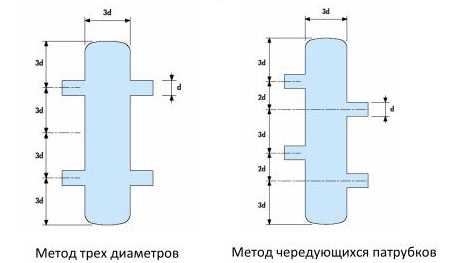

• Трех диаметров – патрубки располагаются на одной оси.
• Чередующиеся подключения – патрубки устанавливаются в шахматном порядке.

Способы расчета размеров основной емкости

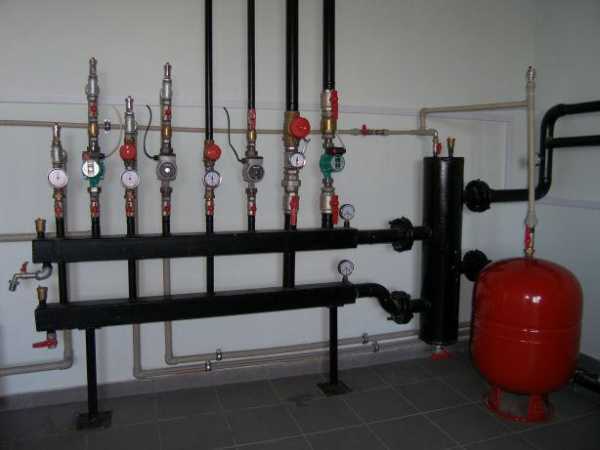

Место установки распределителя определяется схемой отопления. Однако рекомендуется руководствоваться правилом – он должен находиться максимально близко к котлу. Для коллекторной схемы гидрострелку подключают перед ним. Таким образом стабилизация системы происходит до вхождения теплоносителя в распределительный коллектор.

Исключения составляет монтаж дополнительного насоса. В таком случае гидравлический распределитель монтируется между ним и подключением обратной трубы к котлу. Это позволяет компенсировать разность частот работающих насосов.
