П образная лестница своими руками – правила проектирования и виды конструкций, фото, видео

Содержание

правила проектирования и виды конструкций, фото, видео

Интерьерные лестницы в частных домах различаются по материалу изготовления и форме. По первому параметру для создания лестничного марша чаще всего выбирают древесину. Она экологически безопасна и эстетична. При выборе конфигурации больше приходится отталкиваться от размеров помещения и габаритов проема в перекрытии второго этажа. Приведенные ниже фото, видео и инструкции позволят вам понять, как самому рассчитать П-образную лестницу для своего коттеджа.

Расчет поворотной конструкции вполне можно выполнить своими руками, надо лишь уяснить основные принципы ее проектирования

Виды П-образных лестничных конструкций

В форме буквы «П» либо разворотная (поворотная) – все это названия П-образных лестниц. Эта конструкция состоит из двух основных маршей, при подъеме по которым человек совершает поворот на 180 градусов.

П-образные лестницы идеально подходят для узких проемов при жестком ограничении свободного пространства в коттедже

Большинство П-образных моделей в магазине «Лестницы Мастер» имеет небольшие размеры, занимая минимум места в помещении. Но есть и габаритные конструкции с резными ограждениями и широкими ступенями.

Лестницы с поворотом на 180 градусов бывают:

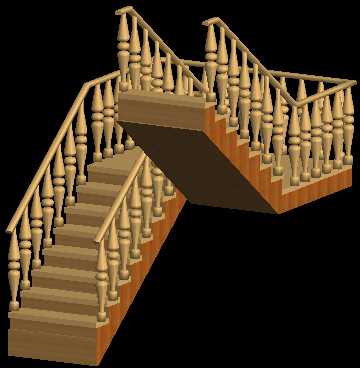

с двумя маршами и площадкой посередине;

В нашем магазине эта категория представлена моделью «СуперЭлегант» с высотой конструкции от 2 до 2,7 метра

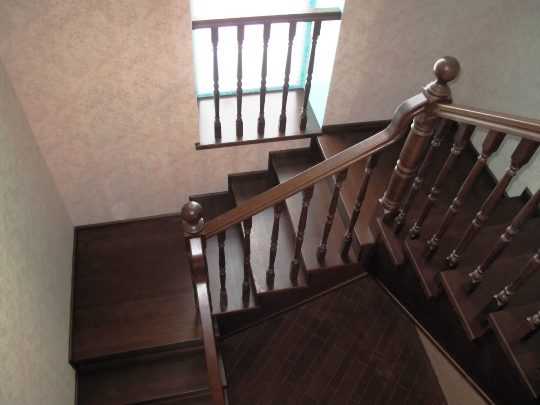

двухмаршевые с поворотными забежными ступенями;

Если интересует этот вид, то стоит посмотреть «Престиж» высотой в 2,1–2,85 м с сосновыми ступеньками на металлическом каркасе

трехмаршевые с прямыми ступенями и двумя площадками;

Такую конструкцию проектировщики «Лестницы Мастер» также готовы сделать, но под индивидуальный заказ

с тремя маршами и поворотными ступенями.

Комбинированный вариант – требует сложных расчетов, своими руками которые выполнить без специализированных знаний сложно

Если комнаты первого этажа имеют высокие потолки, то придется подбирать конструкцию с площадками. Иначе подъем на второй этаж даваться будет тяжело. Подниматься по крутым забежным ступеням трудно и небезопасно. Подобный вариант выбирать рекомендуется только в крайних случаях, когда лестницу с площадкой попросту негде разместить.

Ступеньки у П-образной лестничной конструкции делаются:

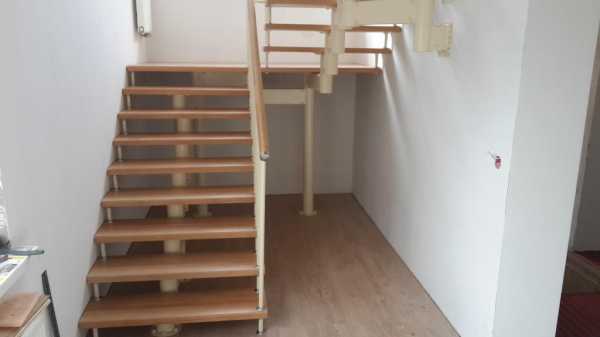

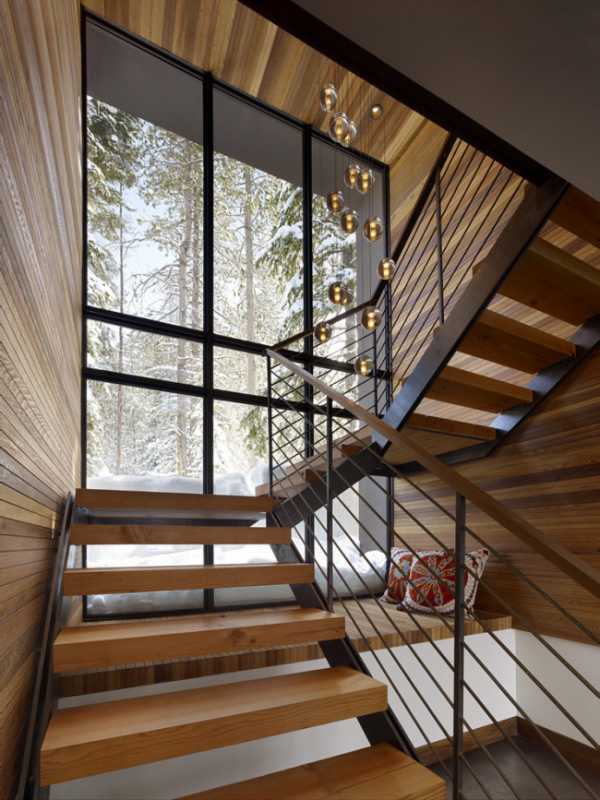

На фото лестница без подступенков, которая выглядит легкой и не затеняет пространство

Наличие подступенков придает конструкции массивный и более надежный вид

Ступени поворотной лестницы могут быть закреплены на косоуре, больцах или тетивах. Ограничений здесь нет. Необходимо лишь грамотно выполнить расчет П-образной конструкции, чтобы она после без проблем выдерживала нагрузки.

Как рассчитать поворотную на 180 градусов лестницу

Для расчета своими руками деревянной лестничной конструкции П-образной формы вначале необходимо выбрать ее вид и уклон марша. Затем останется только рассчитать необходимое количество ступеней и их размер. Монтаж можно поручить опытным сборщикам либо сделать все самому.

Исчерпывающие видео инструкции по самостоятельной сборке лестниц вы всегда найдете на сайте нашего интернет-магазина

Этап №1: выбор вида конструкции

Форма и размеры П-образной лестницы из дерева зависят от типа несущего каркаса. Существует три основных варианта его создания:

На фото хорошо видна косоурная балка, располагающаяся под ступенями

Опорные тетивы идут по бокам пролета, закрывая торцы проступей и подступенков

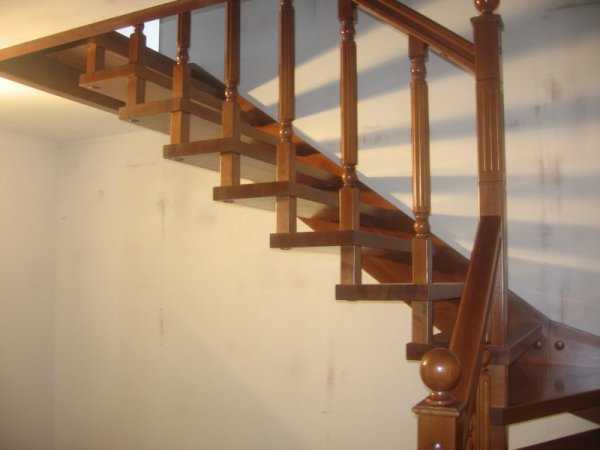

Консольные опоры перераспределяют нагрузку с каркаса под пролетом (которого в этой конструкции нет) на поручни и крепежи ступеней

Наиболее прочными и долговечными конструкции из дерева получаются, когда применяются тетивы либо косоуры. Если хочется установить в своем коттедже более легкую консольную лестницу, то стоит присмотреться к модельному ряду с металлическим каркасом. В этом случае опора будет из металла, а ступени и перила деревянные.

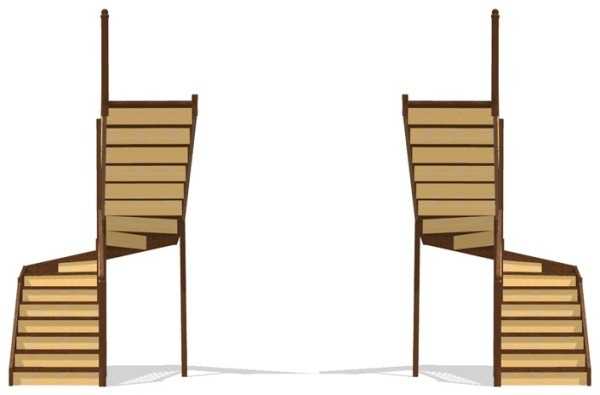

П-образные лестницы различаются на левозаходные и правозаходные

Делать с площадкой или без – зависит только от предпочтений хозяина дома. Единственное ограничение – это небольшое пространство для установки лестничной конструкции, когда поворотную лестницу с площадкой попросту некуда поставить. Здесь придется выбирать вариант с поворотом из забежных ступеней.

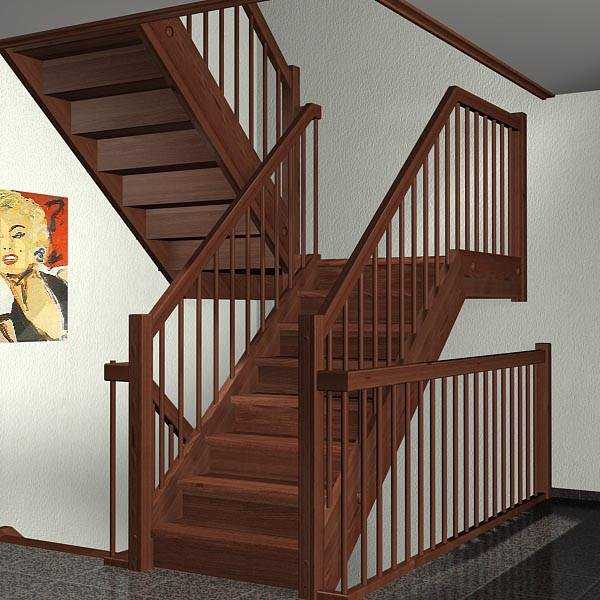

Обычная с двумя маршами и площадкой П-образная лестница – классика среди лестничных конструкций из дерева

При выборе формы лестницы приходится учитывать и габариты проема межэтажного перекрытия, где она будет располагаться. От ступеней и площадки до потолка либо лестничного пролета над ними должно быть расстояние в 1,8–2 метра. При меньшей высоте поднимающемуся человеку придется пригибаться. Если дом малогабаритный, то от широких маршей и двух площадок придется отказаться по определению.

Перед началом проектирования и расчетов габаритов лестницы следует тщательно произвести замеры

Этап №2: расчет уклона и ширины марша

Чем шире лестничный пролет, тем удобней по нему подниматься. В инструкциях по проектированию и СНиПах в качестве минимальной ширины указываются 90 см. Модели со ступеньками меньшего размера выбирать стоит только при сильных ограничениях в свободном пространстве.

Оптимальной шириной лестничного марша считается диапазон 1–1,25 метра

При расчете размеров площадки следует исходить из того, что для разворота среднестатистическому человеку требуется площадь в 1,3 квадрата. По минимуму – это прямоугольник 45 на 30 сантиметров.

Параметры уклона зависят от наличия площадки и высоты пролета. В жилых домах лестницы рекомендуется наклонять под углом в районе 36-ти градусов. По такой конструкции удобно и безопасно подниматься/спускаться.

Оптимальный уклон марша для П-образной лестницы в коттедже равен 35–36 градусам

Этап №3: расчет ступеней

Количество ступенек во всех инструкциях рекомендуется делать нечетным. Это позволяет поднимающемуся человеку не сбиваться с шага. Высота ступени не должна превышать 22 см и быть ниже 15-ти см. Оптимальным считается диапазон 16–19 см.

Основные параметры расчета ступеней

Существует простая формула расчета габаритов лестницы – сумма ширины проступи и двух высот подступенка должна равняться 63 см (среднему шагу взрослого человека). По размеру все ступени в лестничном марше должны быть одинаковы. Если сделать их разными, то придется приноравливаться к каждой из них, ходить по такой лестнице неудобно.

Формула для определения высоты и глубины ступеней

Сложнее всего рассчитывать размеры забежных проступей. Главное, их узкий край должен превышать 10 см, иначе ногу ставить будет некуда. На чертеже необходимо грамотно вычертить среднюю линию марша и биссектрисы каждой ступени в повороте П-образной лестницы. Чтобы не ошибиться, лучше всего для расчета этой конструкции вызвать нашего замерщика с должной квалификацией.

При расчетах своими руками забежных ступеней следует быть особенно внимательным, ошибки исправить будет сложно

Видео инструкция проведения замеров для расчета проекта деревянной П-образной лестницы

Самому рассчитать двухмаршевую П-образную лестничную конструкцию с площадкой несложно. Трудности могут возникнуть лишь при проектировании лестницы с забежными ступеньками. Если вам нужна модель именно этого типа, то лучше сразу обращайтесь к нам. В компании «Лестницы Мастер» вы найдете самые низкие цены по Москве и квалифицированных проектировщиков. Монтаж готового изделия вы сможете выполнить и самостоятельно.

lestnicymaster.ru

инструкция по расчету деревянных конструкций своими руками (фото и видео)

П-образными лестницами называются конструкции, где поворот маршей осуществляется на 180⁰, то есть, в противоположную сторону и это является основанием для классификации. Такие обустройства разделяют на два вида – с площадкой и поворотными (забежными) ступенями.

Ниже мы обратим внимание на эти различия, сделаем простые расчёты, а также посмотрим видео в этой статье на эту же тему.

Поворот лестницы на 180⁰ (П-образная конструкция)

О П-образных конструкциях

Допустимый уклон для лестниц

Рекомендация. Вне зависимости от наличия или отсутствия площадки у такой конструкции должен быть уклон не более 45⁰, так как в противном случае это уже будет приставная лестница.

Также следует учитывать, что угол от 40⁰ до 45⁰ хорош только для физически крепких и здоровых людей.

Основные виды

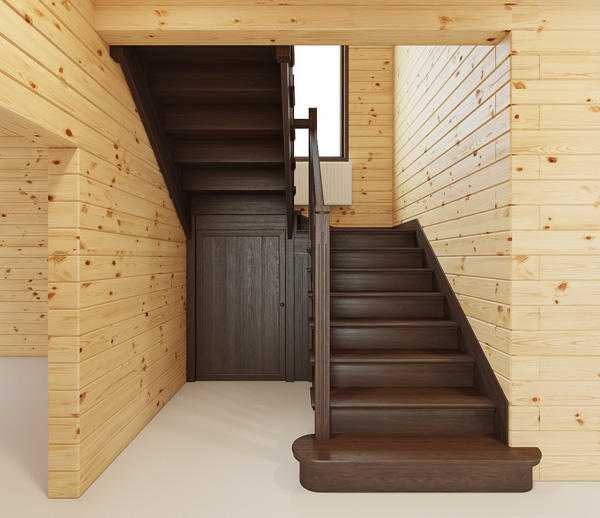

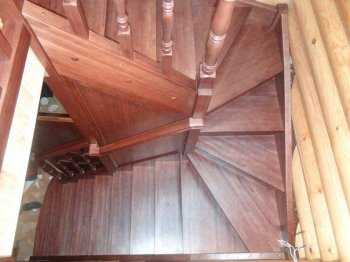

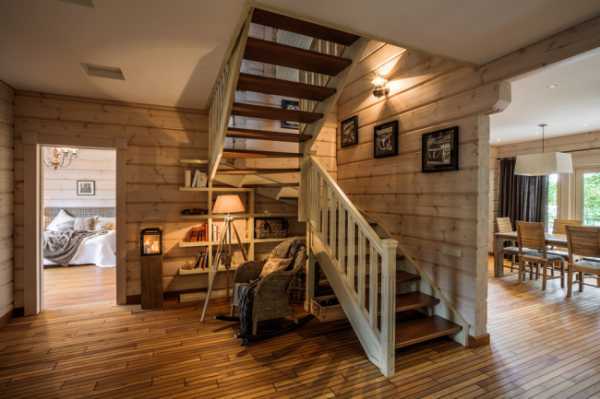

Фото П-образной конструкции в деревянном доме

Когда обустраиваются П-образные лестницы с площадкой, то такие конструкции обычно имеют внушительный, массивный вид, но зато это очень удобно для перемещения различных грузов в помещении. Зато такие конструкции, в отличие от сборки с поворотными ступенями, занимают больше места, поэтому их не всегда можно установить в том или ином помещении. В некоторых случаях, если площадка нужна обязательно, жертвуют уклоном и делают его более крутым, компенсируя неудобства забежными ступенями.

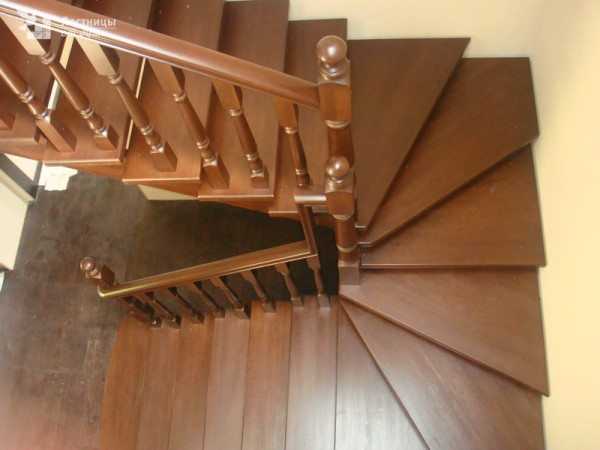

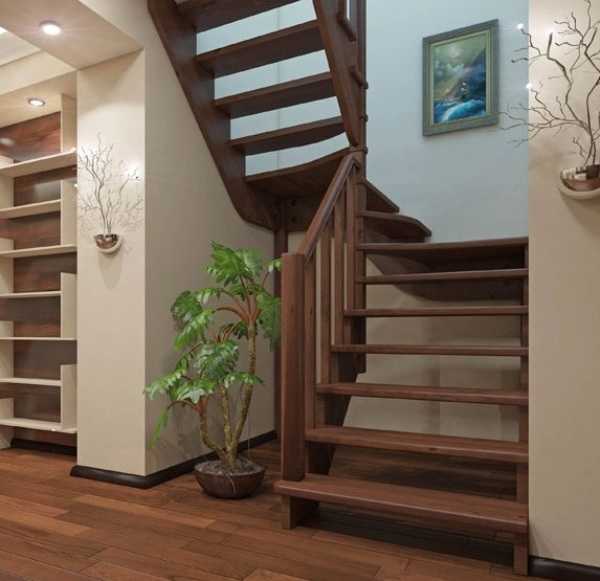

Вместо площадки оборудованы поворотные ступени

Чаще всего поворотными ступенями вместо площадки оборудуются деревянные П-образные лестницы – это придаёт им элегантность, они занимают меньше места, но при этом теряют в удобстве эксплуатации. Обычно, для осуществления поворота на 180⁰ достаточно шести ступеней, но при этом нужен очень точный расчёт, так как проступи на этом участке имеют разную ширину сторон. Ближняя к центру сторона сужается, и она должна получиться не менее 100 мм шириной для безопасности спуска-подъёма.

Расчёт наклона и количества ступеней

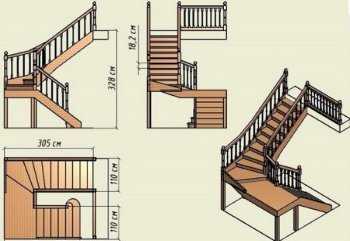

Чертёж лестницы. Вид сверху

При расчёте ступеней и уклона нам важно учитывать средний шаг человека, который имеет 60-64 см и является основополагающим для подобных вычислений, как того требует инструкция. Эта цифра включает в себя сумму двух значений высоты ступени и ширину проступи, так что здесь применима формула 2h_{ступени}+dпроступи60≈64 см.
Предположим, что у нас есть двухэтажный коттедж, где высота первого этажа составляет 3,0м, толщина пола на втором этаже – 0,2м, таким образом, мы получим 3200 мм, на которые нам нужно поднять лестницу. Если разделить это расстояние на два марша лестницы, то мы получим по 1600 мм каждый. Теперь давайте попробуем разбить весь подъём на 20 ступеней по 160 мм высотой (в каждом пролёте по 10 ступеней).

Используем для вычисления прямоугольный треугольник

Для удобства вычисления можно воспользоваться прямоугольным треугольником, тогда пусть отрезок CB будет равен 1600 мм. Делим его на 10 ступеней и получаем по 160 мм на каждую – высота вполне приемлема, даже можно сказать, что она наиболее удобна и для детей, и для людей преклонного возраста. Теперь нам нужно получить величину среднего шага человека от 60 до 64 см (нормы установлены в соответствии с ростом от 160 до 180 см).
Поэтому, если мы используем формулу 2h_{ступени}+dпроступи60≈64 см, тогда нам останется подобрать значение d или ширину проступи. Если h=16 см, то 2h=32 см и нам на проступь останется от 28 до 32 см, так давайте возьмём для этого среднюю величину – 30 см (32+30=62 см). в таком случае, отрезок AC будет равен 30*10=3м.
Теперь нам нужно узнать длину лестничной тетивы (косоура) или отрезка AB, и здесь опять нужна формула, но уже другая – d²+e²=x² – остаётся подставить значения. d²+e²=x²=1,6²+3²=2,56+9=11,56, но значение 11,56=x², значит, √11,56=3,4м – это длина косоура или значение x. Не забывайте, что к 3-ёх метровому отрезку для размещения маршей ещё нужно добавить где-то 60 см для площадки, но вы можете сократить расстояние, сделав несколько меньше ширину проступи и увеличив тем самым уклон балок.

Забежные ступени

Совет. Если вы делаете лестницу своими руками и не можете отказаться от площадки, а пространства при этом не хватает, то при увеличении уклона, естественно, будет сокращаться и ширина проступей.

Чтобы компенсировать недостачу, воспользуйтесь забежными ступенями, только не делайте навес более 5 см, чтобы он не стал помехой при подъёме.

Расположение балясин на деревянной лестнице

Высоту ограждения вы можете выбирать произвольно, но она не должна быть менее 90 см с учётом поручня. Количество балясин на перила рассчитывайте по количеству ступеней и периметру площадки, устанавливая их на одинаковом расстоянии друг от друга. Длину поручней на маршах можно рассчитать по той же формуле прямоугольного треугольника – d²+e²=x².
Теперь, монтируя П-образные лестницы на второй этаж, вам следует подумать о величине отверстия для прохода на второй этаж и для этого лучше всего учитывать рост человека в два метра. Это говорит о том, что при подъёме по маршу, проём должен совпадать с расположением той ступени, которая окажется на 2м ниже потолка. Тогда, если высота ступеней у нас 16 см, то 300-200=100 см, а 100/16=6,25, значит, проём должен начинаться над 6-ой или, в крайнем случае, 7-ой ступенькой.

Заключение

Расчёт маршей с поворотными ступенями несколько сложнее, хотя принцип остаётся одинаковым, то есть, сохраняется высота подступенков, но минимальная ширина проступи на малом периметре поворота должна быть не менее 100 мм. (см. также статью )

Конечно, цена конструкции без площадки будет меньше, хотя она несколько сложнее в исполнении, но стоимость снижается за счёт количества материалов.

sdelai-lestnicu.ru

П-образная лестница: на второй этаж с площадкой, 180 градусов, онлайн-расчет своими руками, размеры и фото

П-образная лестница является достаточно удобной и практичной из-за наличия поворотной площадки П-образная лестница имеет поворотную площадку на 180 градусов. Такая конструкция достаточно удобная для людей любого возраста и занимает мало места в помещении. Чтобы подъем был удобен, необходимо делать угол наклона лестницы от 30ᵒ до 40ᵒ, тогда можно будет безопасно подниматься, как пожилым людям, так и маленьким деткам.

Материалы для П-образных лестниц на второй этаж дома

Конструкция лестницы изготавливается из любого доступного материала.

Для изготовления лестницы для загородного дома лучше использовать ценную породу древесины

Из дерева крепких пород – зачастую, для подобных целей, чаще всего, используется дуб. Подобный материал удобен тем, что он легко обрабатывается, и имеется в достаточном количестве в любом строительном супермаркете.
Из металла – очень красиво и дорого смотрится ковка, сделанная профессионалом. Она не только будет придавать комнате завершенный вид, и облагораживать помещение, но и прослужит не один десяток лет.
Бетонные лестницы являются наименее затратными, но они не создают ощущения уюта и теплоты, а лишь ассоциацию с подъездной площадкой.
Плитка и ламинат используются довольно редко, ведь главным правилом создания лестниц является гармония с окружающим пространством, а при применении подобного материала, конструкция может сливаться с полом, и создавать дисгармонию.

Также можно применять комбинацию двух или нескольких материалов между собой. Это позволит создать интересное и оригинальное творение, подчеркивающее стиль помещения и быть достаточно удобным.

Существует 2 вида лестниц, имеющих П-образную форму.

С наличием забежных поворотных ступеней – при подобной планировке вместо площадки прикрепляются несколько дополнительных ступенек, они создают небольшой виток и позволяют перестроиться человеку на продолжение подъема. Подобные чертежи и созданная по ним лестница будет менее удобной для пожилых людей и детей, поэтому необходимо учитывать этот фактор, разрабатывая ее размеры в режиме онлайн, а затем воплощая их в жизнь. Ширина ступеней в подобной конструкции должна быть в наиболее узком месте – от 10 см, а в самой широкой – более 25 см. Если изготовление лестницы происходит своими руками, то могут возникнуть проблемы во время правильной нарезки ступеней, поэтому перед началом работы, лучше проконсультироваться со специалистом, чтобы не испортить дорогостоящий материал.
С наличием площадки – подобные конструкции чаще всего встречаются в домах, и объясняется подобный расчет тем, что они являются наиболее комфортными для всех членов семьи, независимо от возраста. Единственным минусом их в частном доме является то, что они занимают достаточное количество свободного места, и, соответственно, на их сооружение потребуется больший расход стройматериалов.

Существуют П-образные лестницы как с площадкой, так и без, поэтому только вам решать какую выбирать

Какую выбрать П-образную лестницу, с наличием площадки или без нее, решать только владельцу.

Но, делая подобный выбор, нужно учитывать и определенные факторы – наличие достаточного количества денежных средств не только на покупку стройматериалов, но и на оплату работникам при установке, количество членов семьи, проживающих в доме и их средняя весовая категория.

Если в доме есть инвалиды или люди с определенными проблемами со здоровьем, это также нужно учитывать, ведь не всегда можно вовремя прийти им на помощь.

Наиболее правильным вариантом является заказ лестницы в специализированной фирме.

Профессионал приедет на место, и сделает необходимые замеры, создаст чертеж на компьютере и подкорректирует его под требования хозяев.

Чтобы не натолкнуться на недобросовестного производителя, и получить в результате привлекательную и удобную конструкцию, необходимо придерживаться ряда правил.

Для того чтобы П-образная лестница была безопасной и надежной, лучше обратиться за помощью к специалистам

Лестницу на 180 градусов делают в наиболее редких случаях, если действительно не хватает места на более объемную и безопасную конструкцию, чтобы по ней можно было быстро передвигаться.
Отдавать предпочтение известной фирме, имеющей много хороших отзывов.
Перед тем, как взять предварительный платеж, фирма должна приехать на место и сделать предварительные замеры, и создать онлайн-проект лестницы. Если подобную работу накладывают на владельца, лучше отказаться от их услуг, ведь даже малейшая ошибка в замере может понести за собой много нюансов, и человек получит в результате финансовый ущерб и неудобную или неправильно сделанную конструкцию.
После установки, необходимо обязательно протестировать лестницу – пройдясь по ней, пробежав по ней, и чтобы не было слышно скрипа, пошатывания, или узких ступенек.

При любых неполадках, нужно обязательно требовать их устранения на месте, чтобы в дальнейшем это не привело к трагическим последствиям.

Советы по онлайн-расчету П-образной лестницы от специалистов

Чтобы произвести правильный расчет схемы и материалов для лестницы частного дома, необходимо соблюдение нескольких правил.

Перед изготовлением и установкой П-образной лестницы, следует правильно произвести расчеты как конструкции, так и помещения

Просчитывать размеры, необходимо опираясь на параметры среднестатистического человека. Существует 3 формулы – безопасности, удобства и шага. Каждая является важным соло в формуле, поэтому пренебрегать ими не стоит. Готовая конструкция, сделанная по правилам, будет не только радовать глаз хозяев, но и удобной, комфортной не только для ходьбы, но и переноски вещей.
Высота перил должна составлять не менее 90-95 см, а количество балясин должно совпадать с количеством ступеней или более, расстояние – не более 55 см.
Наиболее комфортной шириной марша является 90 см.
Чтобы не доставлять дискомфорта высоким людям, высота от ступеней до потолка должна быть не менее 2 м.
Перила должны быть изготовлены из материала, который бы не доставлял дискомфорта во время подъема – древесина должна быть идеально отполирована, зашлифована и покрыта лаком или краской, металл лучше покрыть специальными накладками, чтобы в зимнее время рукам не было холодно, ведь особенно неприятно это для пожилых людей и детей.
На ступени лучше положить специальные ковровые покрытия, с наличием клейкой внутренней стороны или крепежа. Это позволит снимать их для уборки и быть безопасными во время бега или передвижения.
Цветовая гамма лестницы, ковриков и общего стиля комнаты должны совпадать и гармонично сочетаться между собой, тогда у вошедшего в комнату человека не будет создаваться впечатления незавершенности или перебора в дизайне.
Красиво смотрятся кованые балясины, на выбор дизайнера, они могут быть, как покрашены однотонной краской, так и добавлены некоторые мазки бронзой, позолотой или легкие переливы серебра.
Древесина также не будет скучной, если в арсенале дизайнера или хозяина присутствует фантазия и желание преобразить лестничную конструкцию – множество резных элементов способны превратить обычную балясину в произведение искусства. Это будет гармонично смотреться в стиле барокко, и незаменимо в классическом интерьере.

Подчеркнут дороговизну и шик творения красные ковровые накладки, превращающие обычную лестницу в ковровую дорожку. Единственным минусом этого творения является его стоимость – зачатую, она обходится довольно дорого, ведь, в основном, применяется ручная работа, что является залогом ценности и оригинальности.

Следуя подобным советам, можно не огорчиться в полученном результате, а наслаждаться комнатой долгое время.

vizada.ru

Расчет п образной лестницы — Всё о лестницах

П-образная лестница: особенности проектирования и монтажа конструкции

Ввиду многих преимуществ П-образная лестница часто становится выбором для обустройства загородных домов и многоуровневых квартир. Монтаж такого подъемного механизма не представляет особой сложности, поэтому хозяева частной собственности могут соорудить его собственноручно. Конструкция может разместиться на небольшой площади, позволяя сэкономить свободное пространство. Изготавливать ее можно из различных стройматериалов, выбор которых будет продиктован особенностями интерьера помещения, а также их стоимостью.

Что из себя представляет П-образная лестница

П-образные подъемные механизмы состоят из прямых лестничных маршей, которые имеют поворот на 180 градусов. Они обустраиваются в домах, в которых нет достаточного пространства для сооружения прямых конструкций. Также им отдается предпочтение, если уровни сооружения находятся на расстоянии более 3 метров. Если в таком помещении обустроить прямой подъемный механизм, то придется делать площадку для отдыха, которая в соответствии с требованиями должна быть после каждых 18 ступеней.
П-образные лестницы на второй этаж имеют привлекательный внешний вид, что также является немаловажным фактором при выборе подходящего типа конструкции. Благодаря симметричности, подъемный механизм привнесет в интерьер ощущение упорядоченности, сделает комнату динамичной и презентабельной.

Типы П-образных конструкций

Все П-образные лестницы можно разделить на 2 типа в зависимости от оформления поворота:

П-образная лестница с площадкой. Конструкция такого типа имеет внушительный и роскошный вид. В месте поворота прямых маршей оформляется площадка, которая повышает удобство подъемного механизма. Это очень важно, если конструкция будет использоваться пожилыми людьми или маленькими детьми. По ним удобно транспортировать объемные грузы. Но подобные подъемные механизмы имеют некоторые минусы: для их сооружения понадобиться значительная площадь и придется потратить больше денежных средств.
П-образная лестница с забежными ступенями. Такой подъемный механизм будет менее безопасным и комфортным. Поворот в нем оформляется при помощи забежных ступеней. Конструкции этого вида целесообразно сооружать в тех случаях, если нет достаточно свободного места для оборудования подъемных механизмов с площадкой. Забежные лестницы имеют существенный минус: их монтаж является довольно сложным, требующим определенных знаний по обустройству забежных ступеней.

Требования к конструкциям

Все подъемные механизмы, которые обеспечивают соединение между уровнями, должны быть безопасными в эксплуатации. Чтобы передвижение по ним было комфортным, их проектирование и сооружение должно проводиться с учетом требований по технике безопасности.

Ступени должны иметь глубину не меньше 220 см. Глубина забежных ступеней по центру не может быть меньше 200 мм. Оптимальная высота проступи – 150-180 мм.
Минимальная ширина лестничного марша – 800 мм. Если конструкция будет интенсивно использоваться, или она понадобится для перемещения крупногабаритных грузов, то лучше делать ее шириной от 1100 мм.
Наклон подъемного механизма должен находиться в пределах от 30 до 45 градусов.
Расстояние от поверхности ступеней до потолочного перекрытия должно быть не менее 1900 мм.
Ограждение обустраивается в том случае, если подъемный механизм имеет более трех ступеней. Его оптимальная высота – 900-1000 мм.

Создание проектов

Перед сооружением подъемного механизма необходимо определиться, из какого материала он будет изготавливаться. Зачастую для этого используют древесину, поскольку она легко обрабатывается. Также П-образная деревянная лестница обойдется владельцу частного дома не слишком дорого. Если же стилистика помещения требует использования других материалов, то можно изготовить подъемный механизм из металла, закаленного стекла или высокопрочного пластика.
Расчет П-образной лестницы не представляет особой сложности, но все же требует внимательности к деталям. Для создания проекта понадобится измерить длину проема, в котором будет сооружаться конструкция, его ширину и высоту между уровнями. Следующим шагом будет расчет количества ступеней. Для этого необходимо высоту между этажами помещения разделить на размер проступи. Длина лестничного марша вычисляется таким образом: необходимо глубину ступеней умножить на их количество.
Чтобы обустроить поворотную площадку или забежные ступени в месте изгиба конструкции, необходимо вычислить центр между уровнями. Особого внимания требует расчет ступеней, если будет сооружаться П-образная забежная лестница. Чтобы обустроить поворот на 180 градусов, понадобится установить минимум 6 забежных ступеней. Их внутренний край должен иметь глубину не менее 100 мм, а внешний – не более 400 мм.
Поворотные лестницы также необходимо обустроить ограждением, расчет которого делается на этапе проектирования. Понадобится вычислить количество балясин и размер перил. Площадка также должна иметь ограждение. Балюстраду обустраивают в соответствии с теми же требованиями, которые выдвигаются к ограждению. Если сооружается угловая лестница с площадкой, то монтировать балюстраду не понадобиться.

Сооружение подъемного механизма

Обустройство П-образной лестницы, как и любого подъемного механизма, начинается с монтажа опорных тумб. После этого проводится установка и закрепление подготовленных несущих элементов, которыми могут быть тетивы или косоуры. Следующим этапом будет обустройство ступеней и подступенков. Ограждение устанавливается в последнюю очередь.
После сооружения лестницы необходимо провести отделочные работы. Если обустраивалась деревянная конструкция, то понадобится отшлифовать все детали, покрасить их или скрыть лаком. Отделка значительно улучшит эксплуатационные и дизайнерские характеристики подъемного механизма.
П-образная лестница станет отличным выбором, если в загородном доме, офисе или в развлекательном заведении нужно обеспечить доступ к разным уровням. Подобным конструкциям свойственна не только яркая эстетика, но и практичность. Они не займут огромную площадь, что очень важно для малогабаритных помещений. При этом П-образные подъемные механизмы обеспечат безопасность и комфорт людям, которые будут их эксплуатировать .

Комментарии (0)

Как правильно рассчитать и изготовить П-образную лестницу своими руками

Общие рекомендации

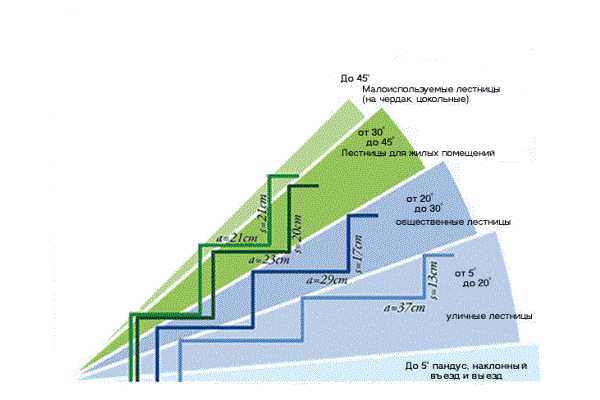

Уклон лестницы: схема

Для любого вида П-образной лестницы используют уклон, не превышающий 45 градусов, а при условии, что конструкцией будут пользоваться пожилые люди или дети, – 30 градусов. Это станет залогом безопасного и комфортного подъёма и спуска.

Материалом для такой лестницы может быть дерево, металл, бетон, плитка, ламинат и т.д. Можно выполнить комбинированную конструкцию, используя для каркаса, например, металл, а ступени сделать из дерева. Это позволит вписать П-образную лестницу в любой интерьер. К тому же, при проведении ремонтных работ некоторые покрытия легко заменяются, и вы получите абсолютно новую лестницу.

Делятся П-образные лестницы на два вида :

С забежными поворотными ступенями. Они располагаются на месте возможной площадки. Это позволяет сэкономить место и сделать конструкцию визуально меньше, элегантнее. Наличие таких ступеней снижает удобство эксплуатации. При проектировании такой лестницы важно грамотно произвести расчёты. Сужающиеся ступени должны сохранять комфортную для перемещения ширину: 10 сантиметров – в самой узкой части и 25-30 сантиметров – в средней части проступи. При изготовлении также могут возникнуть трудности при нарезке заготовок.
С площадкой. Такая лестница очень привычна всем в использовании. Она наиболее комфортна при условии переноса тяжёлых вещей, да и при подъёме есть место для отдыха. Внешний вид П-образных лестниц с площадкой отличается внушительностью и массивностью. Но они занимают больше места, в отличие от лестниц с поворотными ступенями, и, соответственно, требуют более весомых затрат материала.

Расчёт лестницы

Существует несколько правил для того, чтобы использование получившейся конструкции было достаточно комфортным, а изготовление – несложным:

Для расчёта оптимальных размеров подступенков и проступей учитывают параметры среднего шага человека. По эргономике лестница должна соответствовать трем формулам:

формула удобства: e — j = 12 см;
формула безопасности: e + j = 46 см.
формула шага: 2 j + e = 62 (60-64) см;

Где e — размер проступи, а j — размер подступенка.

Для удобства расчёта можно сделать небольшой чертёж, где нарисована форма будущей лестницы. При условии, что вы знаете длину проекции лестничных маршей на пол и высоту от пола первого до пола второго этажа, можно произвести расчёт необходимого количества ступеней, используя теорему Пифагора для определения длины подъёма.
При расчёте размера проступей необходимо учитывать, что их свес не должен превышать 5 сантиметров. А расстояние от свеса одной ступени до свеса другой должно быть не менее 10 сантиметров.

П-образная лестница: расчёт

Высота ограждения должна быть не менее 90 сантиметров, учитывая поручень. Количество балясин будет зависеть от количества ступеней, а расстояние между ними рекомендуют делать менее 60 сантиметров.
Ширину марша необходимо установить на уровне не менее 90 сантиметров. Это позволит обеспечить комфортную эксплуатацию конструкции.
Рекомендуемое расстояние от потолка до ступени – не менее 1,9 метра.

Монтаж лестницы

Разберём на примере лестницы на деревянных косоурах:

Для начала необходимо произвести расчёты ступеней. После этого можно уже определиться с длиной косоуров, один из которых будет крепиться к стене, а другой – к опорному столбу.
После этого приступают к вырезанию шаблона для ступеней. Его выполняют из фанеры, закрепляя двумя брусками, чтобы удобно было прикладывать к бруску косоура. По форме он должен напоминать прямоугольный треугольник c катетами, равными параметрам проступи и подступенка, соответственно.
Размечаем оба косоура карандашом, используя шаблон, и вырезаем с помощью циркулярной пилы. Для косоуров подойдут доски с сечением 5х30 сантиметров.
Подготавливаем опорные столбы. Их высоту определяют в зависимости от расчётов. А вот в качестве материала подойдут балки сечением 10х10 сантиметров.
Устанавливаем каркас. Начинаем с монтажа опорных столбов, в котором подготавливают специальный паз для косоура, затем устанавливаем сами косоуры.
Далее производим монтаж промежуточной площадки – она выполняет функцию распора пристенного косоура.
Сверху косоур закрепляют на металлические уголки к перекрытию.

Необходимо следить за тем, чтобы косоуры были закреплены параллельно друг другу, чтобы не возникло проблемы при установке ступеней

Далее производят нарезку заготовок под проступи и подступенки в соответствии с расчётами.
Все элементы покрывают лаком в три слоя или используют специальные масла.
Крепление элементов ступеней производят с помощью длинных саморезов, утапливая их головки в древесине, а сверху закрывая деревянными пробками.
При наличии забежных ступеней в опорном столбе, проделывают пазы чуть меньшего размера, чем сечение проступи, и заливают их клеем ПВА, смешанным с опилками.
Для того, чтобы углы забежных ступеней выглядели аккуратно, можно использовать тетиву для нижней части лестничного марша, которую в месте стыка с полом обрезают для установки входного столба.
Монтаж балясин осуществляют с помощью деревянных стержней цилиндрической формы, называемых шкантами. Для этого проделывают отверстия в центре балясины чуть меньше диаметра шкантов. Крепят их на клей. Обязательное условие — вертикальность отверстия.

Можно использовать саморезы для крепления балясин к нижней стороне ступени, но со временем такая конструкция может разболтаться и стать ненадёжной.

Для того, чтобы обрезать балясины под поручень ровно, необходимо протянуть веревку от верхнего до нижнего столба.
Крепление поручня производят на длинные саморезы впотай. Это процесс предусматривает «утопление» головок саморезов в древесину. Отверстия заделывают с помощью шпатлёвки.
Если ступени имеют только проступи без подступенков, то в случае наличия забежных ступеней под нижнюю из них устанавливают подпорку для усилении конструкции, снятия нагрузки, которая действует вдоль волокон.

Расчет лестниц на три пролета и поворотными ступенями

Расчет лестниц с тремя пролетами и поворотными ступенями

Укажите необходимые размеры в миллиметрах

A – Количество ступеней на верхней тетиве
B – Количество ступеней на средней тетиве
C – Количество ступеней на нижней тетиве
P – Количество поворотных ступеней

SP – Определите положение первой ступени относительно уровня пола второго этажа.
В первом положении верхняя ступень располагается по уровню пола второго этажа.
Во втором случае пол второго этажа является последней ступенью. Высота лестницы пропорционально уменьшается

Программа автоматически вычислит высоту и ширину ступеней, угол наклона и размеры верхней, средней и нижней тетивы.
Для подбора оптимального удобства лестницы меняйте количество ступеней.
Можно генерировать черно-белый или цветной чертеж.

Ширина лестничной поворотной площадки равна ширине лестницы.

У вас пока нет сохраненных расчетов.
Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета
показывать рядом с формой
раскрывать окно расчета

Автор проекта: Дмитрий Житов
Facebook Vkontakte
Приглашаю вас в друзья.

Источники: http://zalezaika.ru/vidy-lestnic/217-p-obraznaya-lestnica-osobennosti-proektirovaniya-i-montazha-konstrukcii.html, http://7lestnic.com/svoimi-rukami/kak-pravilno-rasschitat-i-izgotovit-p-obraznuyu-lestnicu-svoimi-rukami.html, http://www.zhitov.ru/lestnica7/

lestnica-mpl.ru

П-образная лестница на второй этаж [Фото дизайна, Стильные идеи] 2019

Светлый просторный минимализм

Собственный дом – это всегда хорошо. Но иногда для создания большего комфорта может быть необходима большая площадь. В таком случае можно обустроить здание еще одним этажом. В таком случае увеличится полезная площадь в жилье и при этом не будет задействована столь ценная прилегающая к дому территория. Выбрав такой вариант расширения, стоит задуматься о способе перемещения между уровнями. Конечно, для этого единственный вариант – это лестница на второй этаж. Не сооружать же с этой целью лифт! Подобрать необходимый вид лестницы не так уж просто. Они различаются формой, материалом и многими другими признаками. Главными факторами, влияющими на выбор, считаются габариты помещения, дальнейшие функции лесенки и размер средств, которые предназначены для ее создания.

Содержание:

Современный интерьер прихожей с зеркалом

Стильный контрастный интерьер

Факт! Наиболее распространенной является П-образная лестница. Она обладает своими плюсами и минусами. Может различаться по вариантам сооружения и, конечно же, методике изготовления.

Рассмотрим все эти аспекты более подробно.

Классический интерьер с обилием дерева

Стекло и дерево хорошо сочетаются

Плюсы

Свою популярность П-образная лестница приобрела благодаря множеству положительных качеств, из которых можно отметить следующие:

высокая безопасность перемещения;
легкость расчетов и сборки;
имеют привлекательный внешний вид;
могут быть размещены в любом помещении;
имеют высокий уровень прочности и надежности.

В последнее время очень популярным стало расширение функций данного строения. При правильном проведении расчетов и сборки она может стать дополнительным пространством для хранения. Как это сделать, рассмотрим позже.

Минусы

Рассматривая недостатки таких сооружений, стоит обратить внимание на то, что такая конструкция занимает больше места в сравнении с другими, но если ее правильно расположить, можно превратить этот момент в плюс. Также важно, что на эту разновидность уходит несколько больше материала, чем на другие модели. Но это обеспечивает ее прочность и безопасность эксплуатации.

Просторные апартаменты частного дома

Интерьер в стиле модерн

Особенности

Такая конструкция обладает своими особенностями, связанными в первую очередь с ее сооружением. Важно соблюдать угол, который должен составлять 45°. При этом надо определить и соблюдать наиболее удобный шаг и длину пролетов.

Обратите внимание! Если в доме есть жильцы с нарушением опорно-двигательного аппарата, то данная модель наиболее подходящая для них. Но создавая проект, стоит учитывать этот факт и рассчитать уровень наклона таким образом, чтобы он составлял 50°.

Выбор материала

Данная разновидность обладает широким спектром применения. Поэтому материалы для его изготовления применяются разнообразные. Для обустройства наружных подъемов чаще всего создают железные сходни, так как они наиболее устойчивы к воздействию внешних факторов и отличаются меньшей габаритностью, чем, к примеру, каменные, которые, в свою очередь, отлично подходят для обустройства подъездов в многоквартирных домах и общественных заведениях, так как они способны выдерживать большую нагрузку, возлагаемую на них ежедневно в таких местах.

Мрамор в современном интерьере

Из укромного места у окна приятно любоваться пейзажем

Для жилого же помещения необходим более утонченный и эстетичный материал. Поэтому самым популярным в этом случае является дерево. Оно экологически безопасно, легко поддается обработке, позволяет вписать конструкцию в любой интерьер, а главное, имеет доступную стоимость по сравнению со стеклом.

На заметку! Стеклянные лестницы являются новшеством сегодняшнего дня. Они изготовлены из многослойных прочных прозрачных пластин. Прекрасно смотрятся абсолютно в любом интерьере, но отличаются своей дороговизной.

Металл с коваными элементами и патиной подходит для классики

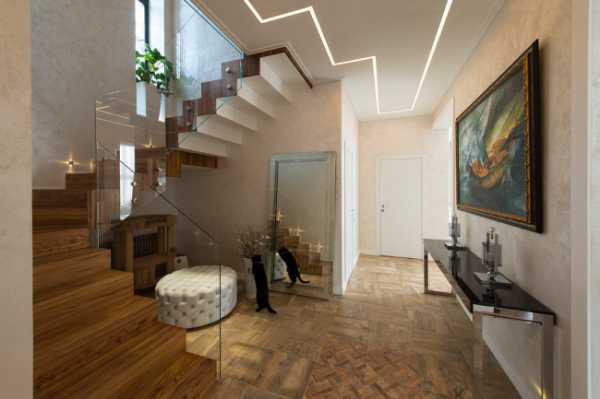

Обилие стекла присуще современному стилю

Виды конструкций

По своему строению П-образные лестницы разделяют на два типа:

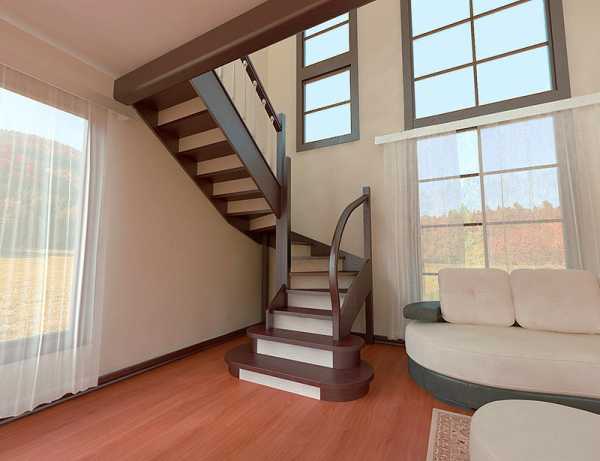

оснащенные площадкой, которая размещается в месте поворота между пролетами;

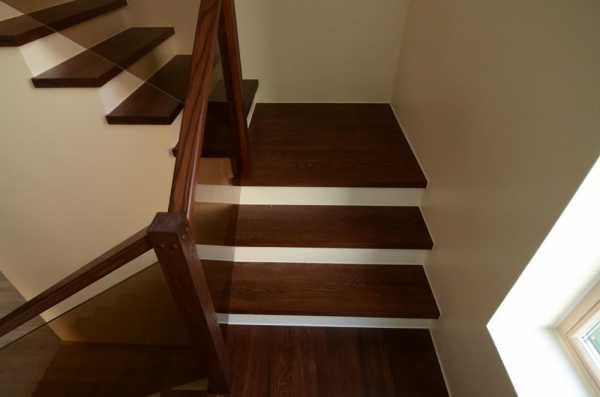

оснащенные ступеньками вместо площадки, которые позволяют сделать более крутой поворот.

Небольшая площадка между пролетами увеличивает и без того немалую площадь конструкции

Важно! Различают также направления поворота. Если он предусмотрен в левую сторону, то это левозаходная конструкция и наоборот. У правозаходной лесенки поворот предусмотрен вправо.

Также их различают по типу ступенек. Открытые имеют расстояние между ступенями, а при закрытой модели в этом пространстве размещена специальная планка. Как практично воспользоваться особенностью закрытых лестниц, рассмотрим далее.

Особенности дизайна

Важную роль в создании эстетического типа играют перила. Они являются обязательным техническим элементом. Конечно, возможна установка моделей без них, но такие варианты будут обладать невысоким уровнем безопасности. При этом они еще и являются основным эстетическим элементом. От их формы и способа оформления зависит весь вид объекта.

На заметку! Также особо эффектно смотрится лестница, оснащенная пригласительной ступенькой. Это подиум, который расположен перед первой ступенью первого пролета.

Пространство под лестницей

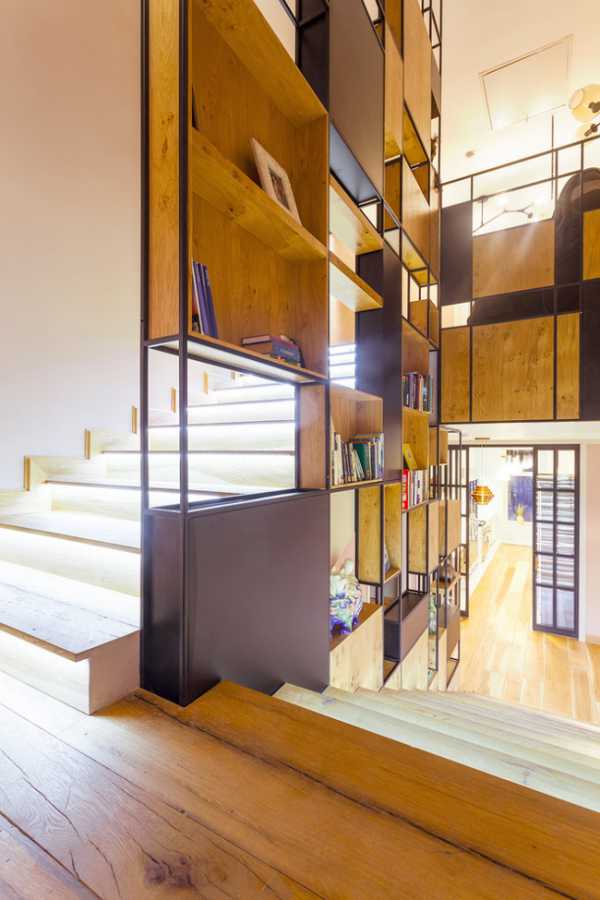

Одним из недостатков, который выделяли дизайнеры для такого типа лесенок, было большое пространство, которое никак не было задействовано. С этим смогли справиться современные специалисты. Они советуют функционально задействовать эту зону. Как уже было сказано выше, сегодня все популярнее становится использование ее как места для хранения. Площадь, которая остается под ней, может быть задействована с пользой. Сделать это можно несколькими способами.

Книжная полка и мягкое кресло в стиле кантри

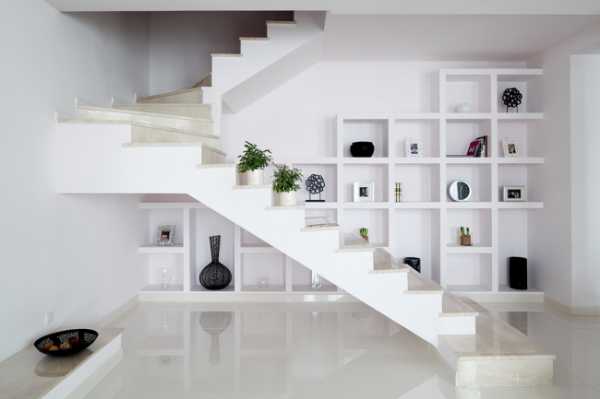

Совет! В определенных ступенях можно разместить ящики. Их фасадная часть будет выполнять роль планки у закрытых ступенек. Также можно разместить под лестницей шкафчики, полочки и даже обустроить целую кладовую.

Это могут быть выдвижные сегменты с полочками или сплошной стеллаж. Он может быть как закрытого, так и открытого типа. В таких местах можно хранить книги, личные вещи и даже бытовые приборы, технику и многое другое. Также пространство можно задействовать как место для отдыха, разместив там топчан, небольшой диванчик или даже гамак. Там же можно разместить небольшие качели для маленького ребенка, если в этом есть необходимость.

Минимализм предполагает простор

Совет! Можно обеспечить данную зону естественным освещением за счет простого окна и обустроить там зеленый уголок, разместив любимые растения. Это далеко не весь перечень вариантов того, как использовать данную зону. Все зависит от ваших возможностей и предпочтений.

Создание собственного проекта

Конечно, для того, чтобы самостоятельно изготовить лестницу, необходимо иметь практический опыт работы с таким сырьем, как дерево, и владеть инструментами, которыми он обрабатывается. Если у вас имеется такой опыт, то подобный объект вовсе вас не затруднит. А если нет, то вы можете самостоятельно разработать проект, рассчитать все необходимые размеры и разработать дизайн.

Расчет П-образной конструкции на второй этаж

Главное – правильно провести расчеты. Начинать их нужно с определения длины сооружения. Она определяется как разница между высотой потолка и пола. Далее полученная сумма делится на количество пролетов. После этого, исходя из среднего шага, определяется размер ступеней и их количество.

Важно соблюдать правильный угол. Он не должен быть менее 45°. Более крутая лестница будет неудобна в использовании.

Желательно определить наличие перил. Их высота должна составлять не менее 0,9 м. Если у вас нет опыта в сооружении таких проектов, то перед выполнением работ проконсультируйтесь со специалистом.

happymodern.ru

П образная лестница на второй этаж

П-образная лестница: особенности проектирования и монтажа конструкции
