Электрический счетчик – подключение, устройство, принцип работы
Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.
По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.
Как самостоятельно выбрать счетчик для дома
Не смотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

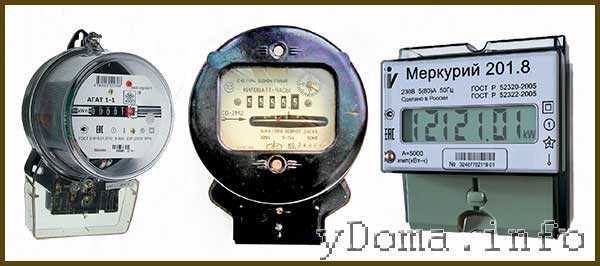

Типы счетчиков по принципу работы
До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.
На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.
В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.
В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.
В настоящее время выше упомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.
Выбор счетчика по принципу работы
В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.
Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.
Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.
Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.
Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.
На основании выше изложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).
Мощность потребления электроприборами
Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.
Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.
Электрическая схема подключения
электрического однофазного счетчика
На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.
На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.
Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

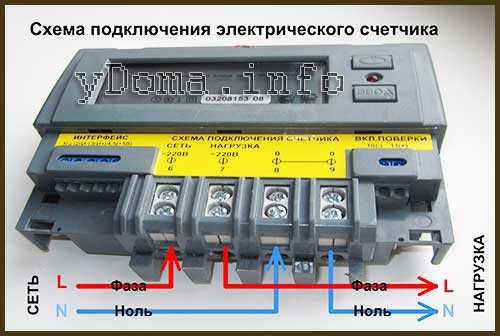

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.
Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.
Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.
Устройство электросчетчика

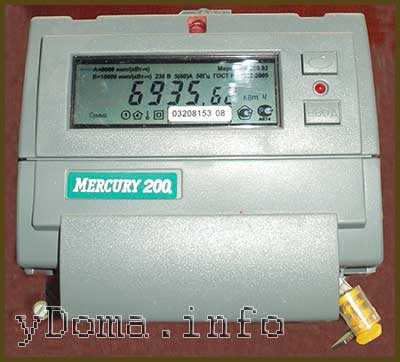

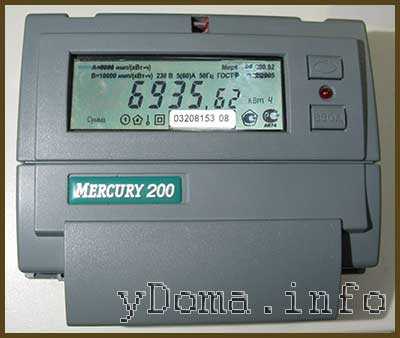

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.
Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.
Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

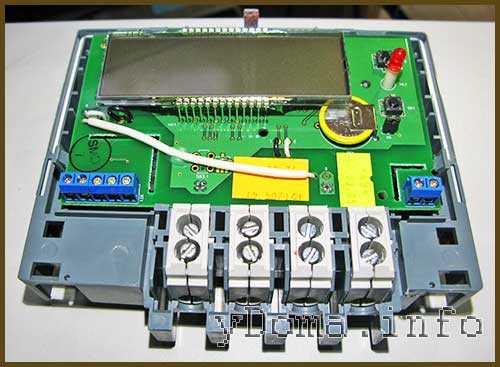

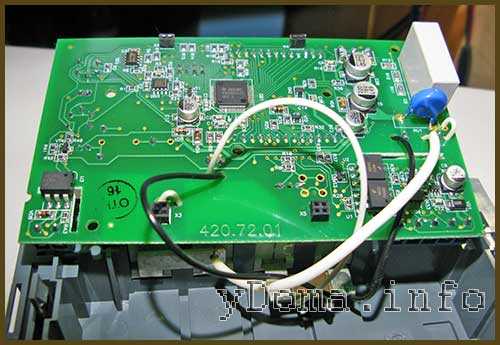

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.
Измерительным датчиком потребляемой электроэнергии служи шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.
Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.
Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.
Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.
Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.
Крепление счетчика в щитке на DIN-рейке
В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

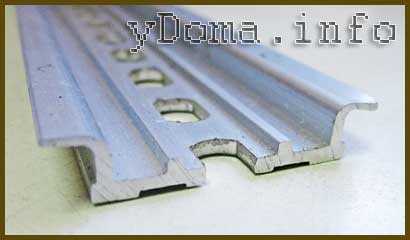

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

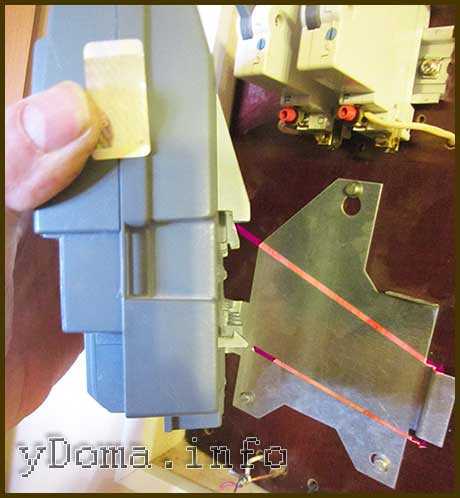

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.
Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.
Как надежно подключить провода к счетчику
Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.
Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

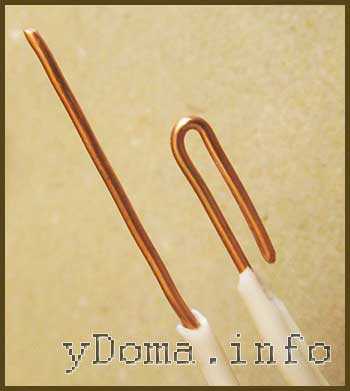

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

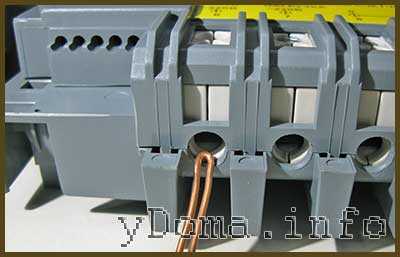

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.
При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.
Порядок пломбировки счетчика
Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.
Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.
При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.
Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.
ydoma.info
Обозначения на приборной панели электрического счетчика — КиберПедия
Тип счетчика.
Товарный знак и логотип завода-изготовителя.
Класс точности прибора.
Напряжение сети.
Номинальный ток — ток, на котором измеряются характеристики счетчика.
Максимально допустимый ток.
Частота переменного тока.
Число оборотов диска на 1 кВт*ч израсходованной электроэнергии.
Направление вращения диска.
Порядковый номер прибора и год его изготовления.
Знак, указывающий, что прибор имеет сертификат качества.
Знак, указывающий, что прибор имеет сертификат и внесен в Государственный реестр средств измерения.
Обозначение примененного в нижнем подшипнике диска опоры из двух камней.
Условное обозначение двойной изоляции, повышающей безопасность прибора.
Знак, указывающий, что счетчик однофазный.
Счетный механизм, показывающий число полных киловатт- часов с десятыми долями (после запятой).
Особенности установки счетчиков
Счетчики должны быть непосредственного включения и иметь пломбу с клеймом госповерителя давностью на момент установки не более: трехфазные — 12 месяцев, однофазные — 2 лет. В жилых зданиях квартирного типа; следует устанавливать один однофазный счетчик на каждую квартиру.
В жилых домах, принадлежащих гражданам на правах | личной собственности, допускается установка трехфазных счетчиков по специальному разрешению энергоснабжающей организации, при этом на осветительную нагрузку устанавливается однофазный счетчик.
Подключение счетчиков в сеть производится в соответствии с принятой схемой (на внутренней стороне крышки 1 зажимной коробки), соблюдая последовательность фаз. В сетях 220 В, в которых предусматривается длительная работа в режиме неравномерных нагрузок фаз, следует применять трехфазные четырехпроводные счетчики.
Для измерения и учета количества электроэнергии в однофазных сетях напряжением 220 В применяются однофазные счетчики типов СО-И446, СО-5У и др., в трехфазных и четырехпроводных сетях используются счетчики серий САЗ и СА4, а также счетчики реактивной энергии серии СР. В настоящее время в домах наиболее распространены счетчики типа СО-И446. Им на смену приходят электронные счетчики.
Щиток счетчика
На щитке счетчика написаны:
обозначение, например, для квартирных счетчиков СО-2, СО-5 и т.п., где буквы СО — счетчик однофазный;
наименование единицы учета электроэнергии, например, киловатт-часы;
номинальное напряжение, например, 220В, ток, например, 5 А, частота — 50 Гц;
максимальный ток, при котором погрешность учета не; выходит из класса точности (см. ниже). Значения токов пишут в строчку.
Пример. На щитке написано 5-15 А. Это обозначает, что 5 А — номинальный, а 15 А — максимальный: токи. В старых счетчиках значение максимального тока указано в скобках, например, 5 (15) А. Если максимальный ток не указан, то счетчик допускает двойную нагрузку, по сравнению с номинальной.
класс точности — арабские цифры в кружке, например, 2,5;
передаточное число счетчика, например 1 кВт-ч = 1250 .оборотов диска. Для удобства счета числа оборотов на ребре диска имеется метка. Стрелка у прорези диска указывает направление вращения (слева направо), при котором показания счетного механизма увеличиваются;
номер счетчика и год его изготовления.
Схема включения счетчика расположена на обратной стороне коробки, с зажимами.
Электронные счетчики электрической энергии (далее ЕС) обладают лучшими метрологическими характеристиками. В основу работы ЭС установлено использование статического преобразователя мощности в постоянное напряжение. При этом применяется двойная модуляция с преобразованием напряжения в частоту электрических импульсов и последующей интеграцией.
Структурная схема ЭС активной энергии переменного тока содержит преобразователь мощности в напряжение (ППН), преобразователь напряжения в частоту (ПНЧ) и счетчик импульсов (ЛИ). ППН содержит блоки широтно-импульсной (ШИМ) и амплитудно-импульсной (АИМ) модуляции.
На вход блока ШИМ поступает напряжение, пропорциональное току нагрузки Ин, а на вход блока АИМ — напряжение на нагрузке Uн. С помощью схемы ШИМ напряжение U1 преобразуется в последовательность прямоугольных импульсов переменной длительности.
Рисунок 1 — Электронный счетчик энергии переменного тока. Схема функциональная.
С изменением величины U1 меняется отношение разности длительностей импульсов Ти и интервалов между ними Тп к их сумме, т.е .
где k — постоянный коэффициент; ΔT = Те — Тп — разница длительности импульсов;
Т = Те + Тп — период следования импульсов.
Поскольку амплитуда импульсов в схеме АИМ изменяется пропорционально напряжению на нагрузке, а их продолжительность функционально связана с током нагрузки, в блоке АИМ производится перемножение входных сигналов.Среднее значение напряжения U3 на выходе схемы АИМ пропорциональное активной мощности Рн. С помощью ПНЧ напряжение U3 преобразуется в частоту импульсов, которая, таким образом, пропорциональна мощности Рн.Выходные импульсы ПНЧ подсчитываются счетчиком импульсов ЛИ, т.е. тем самым осуществляется их интеграция. Следовательно, показания ЛИ пропорциональны активной энергии W.
Электронные счетчики активной энергии переменного тока, серийно выпускаемые, имеют класс точности 0,5.
| Снятие показаний счетчиков |
| Для определения расхода электроэнергии, учитываемого универсальным трансформаторным счетчиком за какой-либо промежуток времени, необходимо разность показаний, взятых в начале и в конце этого промежутка, умножить на пересчетный коэффициент. Пересчетный коэффициент kП определяется по формуле (24) где KI — коэффициент трансформации трансформаторов тока; КU — коэффициент трансформации трансформатора напряжения. Согласно требованию ГОСТ на съемных щитках этих счетчиков должны быть надписи «Трансформатор тока», «Трансформатор напряжения», «К….», рядом с которыми абонентом проставляются коэффициенты трансформации и пересчетный коэффициент. Пример 1. Определить расход электроэнергии за месяц. Показания счетчика САЗУ — И670, 1.05 0 ч. 00 мин — 2438.1;.1,06 0 ч. 00 мин — 2462,8. Счетчик включен через трансформаторы тока с КI 150/5 и трансформатор напряжения КU = 6000/100. Пересчетный коэффициент Разность показаний 2462,8 — 2438,1 = 24,7. Расход электроэнергии за месяц Wa=24,7 1800 = 44460 кВт * ч Пересчетный коэффициент трансформаторного счетчика, у которого коэффициенты трансформации, указанные на табличке счетчика, совпадают, с фактическими и равен десятичному коэффициенту. Этот коэффициент (обычно 10 или 100) проставляется на счетчике справа от последнего знака счетного устройства. Если же коэффициенты трансформации установленных измерительных трансформаторов отличаются от указанных на табличке счетчика, то пересчетный коэффициент определяется по формуле: (25) где — коэффициенты трансформации трансформаторов тока и трансформаторов напряжения, к которым подключен счетчик; — коэффициенты трансформаторов тока и «напряжения, указанные на щитке счетчика. При первой возможности в таких случаях трансформаторные счетчики подлежат замене на универсальные трансформаторные. Пример 2. На щитке счетчика указано: трансформатор тока с KI = 100/5; трансформатор напряжения с КU =3000/100. Счетчик подключен к трансформаторам тока с KI =200/5 и к трансформатору напряжения с KU = 6000/100. Тогда пересчетный коэффициент по (25) По показаниям счетчиков активной и реактивной энергии можно определить, средневзвешенный tg присоединения по формуле (26) где Wa — количество энергии, учтенное счетчиком активной энергии за данный промежуток времени; WP — количество энергии, учтенное счетчиком реактивной энергии за тот же период. Пример 3. За сутки счетчик активной энергии учел расход 18000 кВт*ч, счетчик реактивной энергии 9000 квар*ч. Тогда по (26) Если оба счетчика имеют одинаковое передаточное число и одинаковый пересчетный коэффициент, то это позволяет определить значение tg в данный момент. Для этого необходимо за небольшой промежуток времени (30 — 60 с) одновременно отсчитать число оборотов nP счетчика реактивной энергии и число оборотов nа счетчика активной энергии, тогда (27) При отсутствии счетчика реактивной энергии значение tg может быть определено по одному счетчику активной энергии. Для этого необходимо кратковременно, на 30 — 60 с, снять со счетчика напряжение фазы А и отсчитать число оборотов диска. Затем цепь напряжения фазы А восстанавливается, снимается напряжение с фазы С и отсчитывается число оборотов диска за, то же время. Нагрузка при этом должна быть близка к постоянной. Если обозначить n1 большее число оборотов, a n2 — меньшее, то tg можно определить по формуле (28) Число n2 берется с отрицательным знаком при вращении диска в обратную сторону, что имеет место, если tg >l,73. Пример 4. За 60 с число оборотов диска при отключении фазы A n1 = 33, а при отключении фазы С n2 = 20, тогда по (28) По счетчику активной энергии при наличии секундомера может быть определена активная мощность нагрузки присоединения в данный момент. Для этого необходимо отсчитать число оборотов диска за промежуток времени 30—60 с. Нагрузка при этом не должна существенно изменяться. Тогда мощность нагрузки Р, кВт, определяется по формуле (29) где KI и KU — коэффициенты трансформации трансформаторов тока и напряжения; n — отсчитанное число оборотов диска; t — время, с; N — передаточное число счетчика. Пример 5. Счетчик с передаточный числом 1 кВт*ч = 2500 оборотов диска подключен к трансформаторам тока с KI = 300/5 и к трансформатору напряжения с КU = 6000/100. Диск счетчика сделал 15 оборотов за 58 с. Активная мощность нагрузки присоединения .равна по (29) |
Контрольные вопросы:
1.Перечислите основные узлы счетчика
2. Приведите схему включения счетчика
3. На шкале счетчика написано: 1 кВт*час – 2500 об.Рассчитайте номинальную постоянную счетчика.
4. Ток в схеме 2.5 А, напряжение 220 В. Сколько оборотов сделает счетчик за 5 минут?
Почему в счетчиках возникает «самоход»?
ПРАКТИЧЕСКОЕ ЗАНЯТИЕ
Выполняется лабораторная работа 9 «Методических указаний по выполнению лабораторных работ по электрическим измерениям»
ОФОРМЛЕНИЕ ОТЧЕТА
1. Ответы на вопросы по п.1
2.Заполнение таблиц измерений и выполнение расчетов
3. Выводы
Защита
Студенты отвечают на вопросы преподавателя и сдают готовый отчет о работе.
cyberpedia.su
Маркировка на электросчётчиках. Обозначения на счетчиках электроэнергии. Счётчики в Санкт-Петербурге
Электросчётчик являет собой довольно сложное изделие с многогранным внутренним механизмом действия. Как и в любых других агрегатах такого рода, здесь на корпусе есть маркировка. Если знать все обозначения, то легко можно получить необходимую информацию об устройстве, не используя для этого его паспорт или приложенную документацию. Итак, рассмотрим основные элементы маркировки счётчиков различных типов.
Обозначения на электросчётчиках
На внешней стороне корпуса, в левой верхней части, как правило, стоит цифра. Она означает класс точности прибора. Не так давно самым распространённым вариантом считался класс «2,5», что означало максимальную погрешность расчётов в 2,5 %. Однако современные технологии и требования оставили такие электросчётчики на задворках истории. Сегодняшние реалии требуют от устройств максимум двухпроцентной погрешности для индукционных счётчиков и 1% для электронных.
Также на передней панели располагается буква «С», которая говорит о типе устройства «Счётчик». Далее можно заметить буквы А и Р. Они говорят о том, что прибор способен учитывать не только активную энергию, но и реактивную, которая возникает в результате некоторой компенсации в индукционных устройствах. Кстати, реактивная энергия может учитываться отдельно для контроля процесса её выделения и повышения работоспособности сети.
Мы знаем, что все счётчики делятся на однофазные и трёхфазные. Если речь идёт о втором варианте, то на защитном стекле вы увидите цифру 3 или 4, что будет означать количество максимального числа входящих проводов фазы. На однофазных аналогах такой маркировки нет.
бязательным обозначением является и тип счётчика (индукционный или электронный), который выражается в буквах И и Э.
Ну и последний значимый элемент маркировки – буквы П или М. Они говорят о том, что счётчик подключён напрямую (прямоточным способом), либо при помощи трансформаторов тока (модифицированный).
Выводы
Итак, выучив все условные обозначения различных аспектов действия электросчётчика, вы можете свободно ориентироваться в их классификации и без помощи консультантов в магазине выбрать необходимый вариант. Но если возникают какие-то вопросы, или вы не уверены в своих знаниях, то отказываться от совета не стоит, ведь от этого будет зависеть работоспособность прибора, его долговечность и эксплуатационные характеристики применимо к конкретной сети.
В качестве примера расшифруем маркировку счётчика Меркурий
Расшифруем Меркурий 230ART2 – XXMF(P)QR(C)RIL(G)DN. Если буква в названии отсутствует, то функция в счетчике также отсутствует. Буквы в скобках означают, что из двух функций может присутствовать только одна.
Первое слово Меркурий это марка счетчика
Цифры 230 говорят о том, что счетчик трехфазный (203 однофазный)
ART2 это тип измеряемой энергии
A – активной энергии
R – реактивной энергии
T – наличие тарификатора
2 – двунаправленный (без цифры 2 однонаправленный)
ХХ – модификации по току, напряжению и классу точности
F – наличие профиля, журнала событий и других дополнительных функций
P – наличие дополнительных функций для мощности потерь
Q – показатель качества электроэнергии
QR(C)RIL(G) это интерфейсы связи
С – CAN
R – RS485
R – дополнительный интерфейс RS485
I – IrDA
L – PLC модем (ML наличие дополнительных функций)
G – GSM-модем
S – внутреннее питание интерфейсов
D – внешнее питание
N – наличие электронной пломбы
В связи со сложным устройством современных счетчиков рекомендуется монтировать узел учета электроэнергии по согласованной схеме.
prodazha-ustanovka-schetchikov.ru
Технология установки электросчетчика |
Порядок установки счетчика электроэнергии предусматривает его детальный осмотр и проверку работоспособности, очищение от загрязнений и пыли, непосредственное крепление и опломбировку, которая выполняется государственным органом Энергонадзора.
Установка электросчетчика должна соответствовать строгим требованиям, так как правильность показаний зависит от ряда факторов, к которым относится температура окружающей среды, влажность воздуха и вибрации.
Распределительный пункт предназначен для приема и последующего распределения электрической энергии между разными потребителями без ее преобразования, а также защиты линий от перегрузок и короткого замыкания в цепи. Конструкция распределительного пункта сварная, а сам корпус изготавливается из металла, при этом дверь закрывается на замок. Металлокорпус может быть напольный, навесной или утопленный.

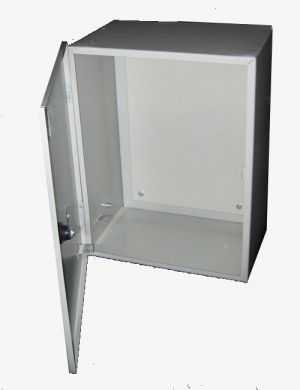

Конструкция и размеры щитков и шкафов должны обеспечивать свободный доступ к электросчетчику, а монтажная панель должна иметь зазор от стены не менее 15 см. Согласно установленным требованиям счетчики можно крепить на пластмассовых, деревянных или металлических щитах.Габаритные размеры и коммутационные аппараты
Одним из самых главных требований являются габаритные размеры шкафов и ниш, в которых устанавливаются счетчики. Они должны обеспечивать следующее:
• беспрепятственный доступ для замены электросчетчика в случае необходимости;
• удобный доступ к трансформаторам тока и выводам прибора.
Автоматические выключатели и предохранители помещаются в герметичный бокс, который подлежит опломбировке. Он располагается на расстоянии не более 10 м от места прикрепления электросчетчика, что позволяет быстро отключить напряжение при замене прибора.
Требования к монтажу счетчика
Для удобства обслуживания прибора, он устанавливается на уровне глаз человека, что составляет примерно 80-170 см от уровня пола. При подключении проводов к измерительному прибору электроэнергии следует зачищать их длиной не менее 1 см и придерживаться цветовой маркировки.
Помещение, в котором устанавливается измерительный прибор должно быть сухим и теплым, а размещаться он может в шкафах, нишах, панелях или специальных камерах. Поверхность, на которую крепится прибор, должна быть обязательно вертикальной, так как в обратном случае вероятна погрешность в показаниях.
Порядок установки счетчика электроэнергии предусматривает его детальный осмотр и проверку работоспособности, очищение от загрязнений и пыли, непосредственное крепление и опломбировку, которая выполняется государственным органом Энергонадзора.
Читайте также:
navro.org
Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики
Что такое электросчетчик? Электрический счетчик — прибор учитывающий потребленную электрическую энергию, она измеряется в кВт. С появлением переменного трехфазного и однофазного напряжения в истории развития электротехники появилась необходимость учета потребления электрической энергии. Вначале это были однофазные электрические счетчики которые считали потребленную электрическую энергию в квартире (доме, даче). С развитием бытовых приборов возросло и потребление электрической энергии и не только однофазного но и уже трехфазного напряжения. Бытовые стиральные машины стали потреблять уже энергию не только для электродвигателя, но и нагрев воды, что значительно увеличило потребление. Кроме стиральных бытовых машин наибольшее потребление бытовыми приборами требуется электроплите, электрочайнику, системе отопления отдельных домов и коттеджей.
Типы и марки электросчетчиков
ОДНОФАЗНЫЕ:
Однотарифные счетчики электроэнергии марки СЕ101 выпускаются в корпусах R5 и S6 производит завод Энергомера.
Однотарифные счетчики ЦЭ6807П выпускаются в корпусах Р4, Р5, Ш4
Однотарифные счетчики СЕ200 выпускаются в корпусах R5, S4, S6
Однотарифный счетчик Ц6807Б
Многотарифный счетчик СЕ102 выпускаются в корпусах R5, R8, S6
CE201
МНОГОФАЗНЫЕ:
Однотарифные CE300, CE302, ЦЭ6803В, ЦЭ6804
Многотарифные CE301, CE303, ЦЭ6822
Многофункциональные CE304, ЦЭ685ОМ
Трехфазные счетчики активной и реактивной энергии многотарифные многофункциональные
Меркурий 230АRТ
Меркурий 231AT
Меркурий 233ART
Меркурий 234 ARTM
Меркурий 236 ART
Трехфазные счетчики активной и реактивной энергии однотарифные
Меркурий 230АR
Трехфазные счетчики активной энергии однотарифные
Меркурий 230АM
Меркурий 231АM
Однофазные счетчики активной энергии многотарифные и однотарифные
Меркурий 200
Меркурий 201
Меркурий 202
Меркурий 203
Меркурий 203.2T
Меркурий 206
На фото счетчик электроэнергии — что там находится внутри его, из чего он состоит.
Монтаж электрических счетчиков
В электрическом шкафу смонтированы два трехфазных электросчетчика «Меркурий-230» с системой «Скат» и коробками ИКК с прозрачными крышками. Трехфазный электросчетчик Нева 301 1ТО смонтированный в электрическом шкафу, токовые трансформаторы подключены через коробку ИКК, нагрузка подключается через автоматические выключатели ВА-88-32 на разные токи срабатывания 50А, 100А. Для повышения удобства обслуживания предусмотрено отключаемое внутреннее освещение шкафа.
На фото пример подключения двух трехфазных многотарифных счетчиков электрической энергии марки СЕ 303 Энергомера с выводом информации в линию интерфейса, через разветвительные коробки RS-485 размещенные между электросчетчиками. В нижней части монтажной панели установлены коробки черного цвета — ИКК (испытательная клеммная коробка), к которым подключаются внешние трансформаторы тока. Для коммерческого учета приборы учета электроэнергии опечатываются, для этого имеются специальные места пломбировки, как на электрических счетчиках, так и на ИКК и на прозрачных крышках ТТ (трансформатор тока). Варианты расключения ИКК указаны в паспорте на электрический счетчик, но бывают требования местных сбытовых компаний которые принимают подключение по своей утвержденной электрической схеме и это необходимо учитывать, иначе потеряете время на переделку и потратите деньги на вызов.
Пример монтажа счетчика ЦЭ2726-12. Для установки использован ящик со специальным окном для снятия показаний. В нем расположен электросчетчик прямого включения, автоматические однофазные выключатели в количестве 7 шт для разных потребителей и рубильник отключения нагрузки производства АВВ.
Вариант установки электросчетчика Меркурий -231 в шкаф, имеющий рубильник, отключаемый снаружи и автоматические выключатели для трехфазных и однофазных нагрузок. В нижней части расположен модульный распределительный блок (кросс-модуль) для раздельного подключения проводников N и PE.
На снимке вариант установки электросчетчика ЦЭ2727У встраиваемого в схему АВР отдельно стоящего дома.
Замена электросчетчика
Владельцы квартир, у которых установлен счетчик старого образца, порой хотят заменить его на новый двухтарифный (день и ночь) электросчетчик, по которому они могут оплачивать электрическую энергию меньше. Как правильно это сделать.
Замена электрического счетчика в квартире должна производиться специальной организацией или работником эксплуатирующей организацией (энергосбытовой). При самостоятельной замене электросчетчика можно получить проблему с поставщиком электрической энергии, так как необходимо внести изменения в показания, отметить замену и сделать опломбирование.
Самостоятельная замена электросчетчика повлечет за собой штраф, отключение от сети навряд ли будет, но этого исключать так же нельзя.
Что необходимо сделать для замены счетчика, порядок действий.
1. Позвонить в сбытовую компанию и сделать заявку.
2. Во время разговора со сбытовой компанией уточнить вопросы:
— порядок действия по замене счетчика;
— какой счетчик лучше приобрести;
— где приобрести счетчик или компания может сама продать счетчик при установке;
— время прихода электрика для замены электросчетчика;
— стоимость работ по замене и гарантия на выполненную работу.
www.110volt.ru
